用户手册 A3 Pro-4K VIEWSONIC

作为领先全球的视觉解决方案供应商，ViewSonic®致力于超越全球对技术进化、创新和简单性的期望。在 ViewSonic®，相信我们的产品有可能对世界造成正面影响，而我们有信心，您将对您选择的ViewSonic®产品感到满意。

再次感谢您选择 ViewSonic®！

法规和服务资讯

法规符合性资讯

本节说明关于法规的所有相关要求和声明。确认的对应应用应参考装置上的铭牌卷标和相关标记。

FCC符合性声明

本设备符合FCC规则的规定。操作时有以下两种情况：

(1) 本装置不会造成有害的干扰。
(2) 本装置必须接受任何接收到的干扰，包括造成操作不良的干扰。
本设备已通过测试并符合 FCC 规则有关 B 级数位装置的规定。

这些限制旨在提供合理的保护，以防在一般住宅环境中造成有害干扰。本设备会产生、使用和发射调频能量，因此若没有依照指示安装及使用，可能会对无线电通讯产生有害的干扰。然而，并不保证在特定安装方式下不会产生干扰。在住宅区中运作本设备亦可能造成有害干扰，在这种情况下，使用者会被要求采用以下一种或多种方法改善干扰的情形。

• 重新调整或放置接收天线。
• 增加设备与无线接收设备的距离。
• 将本设备连接到与接收器不同的电源插座上。
• 请向经销商或具有经验的无线电/电视技术人员请求帮助。

警告：进行任何本手册未明确核准的变更或修改可能使您没有权利操作本产品。

DOLBY AUDIO™

本产品经过杜比实验室的授权而制造。Dolby、杜比、Dolby Audio、和双D记号是杜比实验室的商标。

加拿大工业部声明

CAN ICES-3 (B)/NMB-3(B)

本装置符合加拿大工业部 (Industry Canada) 的豁免执照 RSS 标准。操作时有以下两种情况：

(1)本装置不会造成干扰。
(2)本装置必须接受任何干扰，包括造成装置操作不良的干扰。

本装置符合加拿大工业部的RSS 210标准。本B类装置符合加拿大干扰产生设备法规的所有要求。

根据加拿大工业部规定，本无线电发射器只能使用类型和最大（或较小）增益经加拿大工业部核准用于发射器的天线运作。为减少对其他使用者的潜在无线电干扰，应选择天线类型及其增益，使等效全向辐射功率 (e.i.r.p.) 不超过成功所需的功率

CE 本装置符合 EMC 指令 2014/30/EU 及低电压指令 2014/35/EU。

CE 欧洲国家声明

以下信息仅适用于欧盟成员国：

右侧所示的符号符合《废电子电机设备指令 2012/19/EU (WEEE)》之规定。此符号表示不得将设备视为未分类都市废弃物弃置，而是必须依照当地法律使用回收和收集系统。

警告

经型式认证合格之低功率射频电机，非经许可，公司、商号或用户均不得擅自变更频率，加大功率或变更原设计之特性及功能。

低功率射频电机之使用不得影响飞航安全及干扰合法通信：经发现有干扰现象时，应立即停用，并改善至无干扰时方得继续使用。

前项合法通信，指依电信法规定作业之无线电通信低功率射频电机需忍受合法通信或工业、科学及医疗用电波辐射性电机设备之干扰。

RoHS2 法规宣告

本产品系根据欧盟议会与理事会 (European Parliament and the Council)之Directive 2011/65/EU的规定设计与制造而成，限制在电气与电子设备上使用某些危害物质（RoHS2危害物质禁用指令），并通过欧盟技术协调委员会(Technical Adaptation on Committee, TAC)对于一些物质最大浓度的规范，

如下所示：

物质 最大允许浓度		实际浓度
铅 (Pb)	0.1% < 0.1%
汞 (Hg)	0.1% < 0.1%
镉 (Cd)	0.01% < 0.01%
六价铬 (Cr6+)	0.1% < 0.1%
多溴联苯 (PBB)	0.1% < 0.1%
多溴二苯醚 (PBDE)	0.1%	< 0.1%

产品中有害物质的名称及含量

部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
电源线组件○○○○○○
内部线材○○○○○○
塑料外壳○○○○○○
光源组件×○○○○○
镜头组件○○○○○○
光机组件○○○○○○
风扇组件○○○○○○
扬声器○○○○○○
天线组件○○○○○○
PCB板组件○○○○○×
其他金属金件○○○○○○
遥控器	x	○○○○○
本表格依据SJ/T 11364的规定编制。○:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。x:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。注1:本产品应用环保设计理念,对有害物质进行了有效控制。“X”表示的有害物质主要因行业技术发展水平限制,无法实现有害物质的替代,符合《欧盟RoHS豁免清单》和中国《电器电子产品中有害物质限制使用应用例外条款》。注2:上述部件分类视具体产品有所不同,以实际产品为准。

印度危害物质限制

危害物质限制声明（印度）。本产品符合「2011年印度电子废弃物规则」，禁止使用含量超过 0.1% 的铅、汞、六价铬、多溴联苯、或多溴二苯醚和含量超过 0.01% 的镉，规则附表2中规定的豁免除外。

产品寿命结束时的产品弃置

ViewSonic® 尊重环境，致力于绿色工作和生活。感谢您参与 Smarter，Greener Computing。请造访 ViewSonic® 网站深入了解。

美国和加拿大：

http://www.viewsonic.com/company/green/recycle-program/

欧洲：

https://recycle.epa.gov.tw/

版权声明

Copyright © ViewSonic® Corporation, 2019。保留所有权利。

Macintosh和Power Macintosh 是Apple Inc.的注册商标。

Microsoft、Windows 和 Windows 标志是 Microsoft Corporation 在美国及其他国家的注册商标。

ViewSonic®、三只鸟标志、OnView、ViewMatch 和 ViewMeter 是 ViewSonic® Corporation 的注册商标。

VESA 是 Video Electronics Standards Association 的注册商标。

DPMS、DisplayPort 及 DDC 是 VESA 的商标。

ENERGY STAR ^® 是美国环境保护局 (EPA) 的注册商标。

ENERGY STAR® 合作伙伴 ViewSonic® Corporation 确定本产品符合 ENERGY STAR® 能源效率准则。

免责声明：对于本文所述之技术或编辑错误或疏失，或对于因本文件提供之说明而导致偶发或伴随之损坏，ViewSonic® Corporation 概不负责。

为持续改善产品，ViewSonic® Corporation 有权变更产品规格，恕不另行通知。本文件内信息可能会另行变更，而不另行通知。

未经ViewSonic® Corporation事先书面许可，不得以任何方式复制、翻印或传输本文件任何部分做任何用途。

产品注册

为了满足您的未来需求，并接收我们在以后提供的更多产品信息，请注册您的产品，网址是：www.viewsonic.com。

记录内容

产品名称： A3 Pro-4K ViewSonic DLP Projector

型号：VS18040

文档号： A3 Pro 4K_UG Rev.1A

序列号：

购买日期：

产品达到使用寿命后废弃产品

ViewSonic 注重环境保护，致力于绿色工作和生活。感谢您参与“更加智能和环保的计算”行动。如需更多信息，请访问 ViewSonic 网站。

美国和加拿大：http://www.viewsonic.com/company/green/recycle-program/

欧洲：http://www.viewsoniceurope.com/uk/support/recycling-information/

台湾：http://recycle.epa.gov.tw/recycle/index2.aspx

中国：http://www.viewsonic.com.cn

注意：本手册请保留备用。

安全预防措施

• 开始使用投影机之前，请阅读以下安全预防措施。
• 请妥善保管本用户指南，以供日后参考。
• 请阅读所有警告并按照所有说明进行操作。
• 不要将本产品放置在任何产生强磁场的设备附件。
• 不要将本产品放置在火警报警器的地方。
• 不要将本产品放置在极端炎热、寒冷或者潮湿的环境。

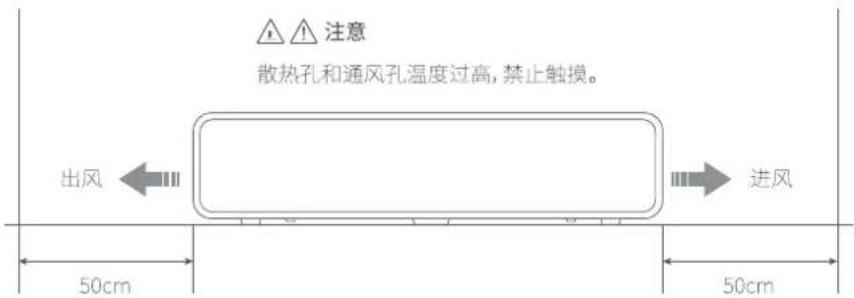

• 至少在投影机周围留有20"(50 cm)的间隙，以确保正确通风。
• 将投影机放置在通风条件良好的区域。请勿在投影机上防止任何物品，以免影响散热。
• 请勿将投影机放置在不平整或不稳定的表面上。投影机可能掉落，进而导致人员受伤或投影机故障。
• 如果投影机向左或向右倾斜10度以上，向前或向后倾斜角度不超过 15^ ，请勿使用。
• 切勿在使用过程中直视投影机镜头。强光束可能会损害眼睛。
• 投影机工作时，切勿用任何物体挡住投影镜头，否则会造成物体变热、变形甚至起火。
• 工作期间投影机的温度会变得非常高。在取下组件进行更换之前，让投影机冷却约45分钟。
• 除非已拔下投影机电源插头，否则切勿更换任何电子组件。
• 切勿自行拆卸投影机。如果接触带电部件，内部存在的危险高压可能会导致死亡。
• 请勿将任何重物放在投影机或连接线上。

• 请勿垂直放置投影机。否则投影机可能掉落，进而导致人员受伤或投影机故障。

• 请勿将投影机暴露于阳光直射或其他持续发热源之下。请勿安装在任何热源旁边，如散热器、热调节器、火炉、或其他可能使投影机温度提升到危险级别的的设备（包括放大器）。

• 请勿在投影机附近或投影机上面放置液体。液体如果溅入投影机内会导致投影机故障。如果投影机受潮，请断开其与电源的连接，并致电当地的服务中心维修投影机。
• 当投影机在运行时，您可能会感觉有热气和气味从通风栅中排出。这是正常现象，而不是产品缺陷。
• 请勿尝试曲解极化或接地类型插头的安全用途。极性插头有一宽一窄两个插片。接地型插头有两个插片和一个接地插片。宽插片和接地插片用于确保用户安全。如果插头无法插入插座，请使用适配器，不要尝试强行将插头插入插座。
• 连接到电源插座时，请勿拔下接地插片。请确保接地插片一直插入。
• 防止电源线被踩踏或受挤压，特别是在插头以及与投影机的连接点等处。
• 某些国家的电压不稳定。根据设计，此投影机在100到240伏特的交流电压范围内可以安全运行，但停电或电压波动超过±10伏特时无法工作。在电压可能波动或断电的区域，建议您通过电源稳压器、电涌保护器或不间断电源(UPS)来连接投影机。
  如果发现冒烟、异常噪音或异味，请立即关闭投影机并致电经销商或ViewSonic®。继续使用投影机会有危险。
• 仅可使用制造商指定的连接件/附件。
• 如果投影机长时间不用，请将电源线从交流插座中拔下。
• 所有维修工作皆应由合格维修人员处理。

本产品的性能在不断改进之中，所有产品的规格（包括外观和颜色等）以实物为准，如有更改，恕不另行通知。

激光安全信息

本产品属于2类激光设备，符合GB 7247.1-2012激光产品的要求。

警告！ 激光辐射 请勿直视光束 2类激光产品 激光辐射输出：<2.16μJ 脉宽：120μs 发射波长：455±5nm 依据标准：GB 7247.1-2012

重要安全说明

使用产品前，请务必仔细阅读以下重要安全说明以及产品上的所有标签。

安全标识说明

此标识警告用户本产品机身内未绝缘的电压可能足以导致电击，因此，与机身内任何部件进行任何形式的接触均存在触电危险。

此标识提醒用户注意高温。

此标识提醒用户注意一些与操作及维护有关的重要信息。请仔细阅读此类信息,避免出现错误操作。

此标识提醒用户请勿用手触摸。

接地警告

本产品使用时必须接地。

运输说明

建议您使用本产品的原包装或同等材料包装运输本产品。

防止电击、火灾危险

• 使用不正确电缆，可能影响产品性能，甚至可能导致电击、火灾等事故。为了保证产品性能及使用的安全性，请使用和原电缆相同型号的电缆。
• 若需要电源延长线，应使用电流额定值不低于本产品电流额定值的电源线。否则，可能导致电源线过热，甚至引起电击、火灾等事故。
• 在雷暴天气或者长期不使用本产品时，请从插座拔下电源插头，以免雷电或电力线路电涌对设备造成损坏。
• 请勿在本产品附近放置易燃物品，以免引起火灾。
• 当本产品正在工作时，请勿用任何物品挡住镜头，否则可能会导致物品变热和变形甚至导致火灾。
• 请勿在通风孔和散热孔周围放置任何物品，否则可能导致产品内部热量积聚甚至导致火灾。

目录

法规和服务咨询 3

版权声明 7

产品注册 8

安全预防措施 9

简介 15

投影机特点 15

包装内容 16

标准附件 16

投影机外观 17

连接 18

遥控器-控制与功能 19

使用遥控器 20

遥控有效范围 21

更换遥控器电池 22

投影尺寸 23

调节投影图像 24

使用投影机 27

启动投影机 27

初次启动 28

进入主页 30

关闭投影机 31

菜单操作 32

菜单说明 31

显示设置菜单 33

投影方式 34

通用设置 35

声音设置 36

USB文件管理菜单 37

HDMI信号源下设置菜单 38

规格 41

投影机规格 41

外形尺寸 43

HDMI支持视频格式 44

3D支持格式 45

HDMI支持电脑格式 46

版权信息 47

版权 47

免责声明 47

附录 48

红外按键的NEC 48

安全保护 49

维护 50

日常维护 51

故障排除 53

简易故障排除 53

客户支持 54

有限担保 55

投影机特点

此投影机集成了高性能的光学引擎投影技术和用户友好的设计，可靠性高，使用简便。

此投影机具有下列特点：

• 采用激光光源和ALPD专利技术。
  • 漫反射成像，相对于市场上其他眼镜直视光源或液晶屏的产品，观影更健康护眼
• 4K图像分辨率，呈现高清晰、细腻画质。
• 色彩模式提供专为不同投影机目的设计的不同选项
• 配备HDMI 连接
• 简体中文语言屏幕显示菜单
• 八点数字梯形校正，轻松校正失真变形的图像
• 支持3D影片观影，影像真实立体，呼之欲出
• 可根据您的喜好对色彩进行调整
• 为数据/视频显示提供可调节的色彩管理控制
• 色域宽广色彩真实，电影院级色彩效果
• 高原生对比搭配 HDR 投影画面真实自然
  · 大功率JBL品牌音箱，Dobly Audio和DTS双解码，高品质视听享受

包装内容

请小心打开产品包装，并检查是否包含下列所有物品。如果缺失任何物品，请与您购买此投影机时的经销商联系。

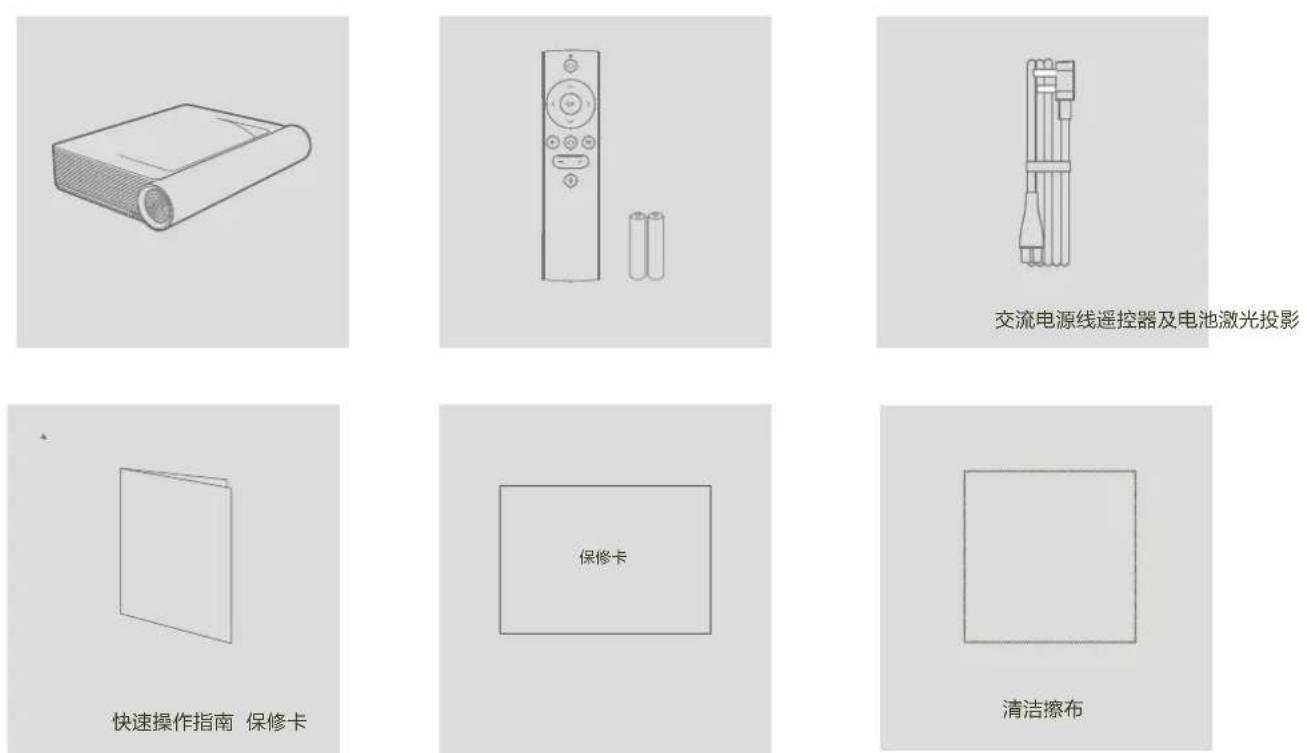

标准附件

随此投影机提供的附件适用于您所在的地区，可能与手册中的图示不同。

投影机的外观

产品整体外观

待机时，指示灯亮，开机进入系统后，指示灯关闭。
系统升级过程中，指示灯闪烁。

注意：

• 散热孔会排出热气，请勿在其附近放置热敏物体。
• 请勿在通风孔周围放置任何物品，否则可能导致投影机内部热量积聚。
• 投影机工作时，会发出强光。请勿直视投影镜头，以免伤害眼睛。

警告：

• 本设备必须接地。
• 您可以在固定布线中添加断电装置或将电源线插接到附近的电源插座以方便使用。如果在设备操作过程中发生故障或错误，请使用断电装置切断电源或从电源插座拔下插头。

连接

当连接信号源至投影机时，务必：

1. 在进行任何连接前关闭所有设备。
2. 为每个信号源使用正确的信号线。
3. 确保线缆牢固插入。

在如下所示的连接中，部分线缆可能不包括在此投影机的包装内（请参见“包装内容”）。您可能需要从电气商店购买需要的信号线。

以下链接和图标仅供参考。根据投影机型号，投影机后面的连接插孔可能不同。

端子及接口


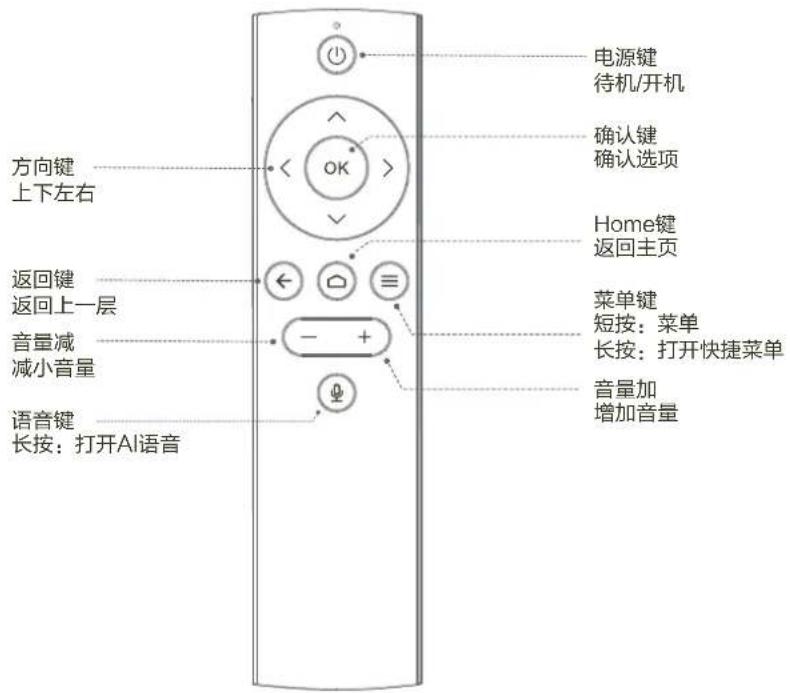

遥控器 - 控制与功能

方向键 上下左右 返回键 返回上一层 音量减 减小音量 语音键 长按：打开AI语音 电源键 待机/开机 确认键 确认选项 Home键 返回主页 菜单键 短按：菜单 长按：打开快捷菜单 音量加 增加音量

按钮 说明
[1] 待机键	➊	开启或关闭投影机
[2] 菜单键	➌	短按显示菜单功能表。长按3秒显示快捷菜单功能。
[3] 语音键	➎	长按开启语音功能。使用语音功能时,请靠近遥控器顶部的麦克风输入语音。
[4] 方向键(上/下/左/右)		移动和选取所需的功能表项目并进行调整。
[5] 确认键	➎	确认选择。
[6] 返回键	➎	返回上一个画面。
[7] 主页键	➎	显示/退出主页界面,存取主页功能表。
[8] 音量加减键	+ -	调高/调低音量。

使用遥控器：

- 您可以配对蓝牙遥控器，配对方法请参阅下一页“遥控有效范围”。

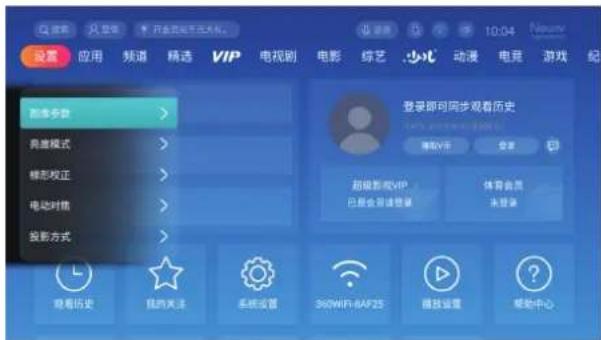

- 短按显示菜单功能 - 长按3秒显示快捷菜单功能

登录 应用 频道 筛选 新闻单选 VIP 电视剧 精彩 综艺 小化 动漫 电视 登录新用户多层看历史 登录 登录 搜索 系统设置 已关闭少儿模式 意见反馈

设置 应用 频道 精选 VIP 电视剧 电影 综艺 动漫 电竞 游戏 纪 图像参数 ... 图像模式 ... 梯形校正 ... 电动时效 ... 投影方式 > 登录即可同步观看历史 查看VIP 变更 超级影视VIP 已登录普通登录 体育会员 未登录 观看历史 我的关注 系统设置 360WiFi-8AF25 播放设置 帮助中心

- 长按开启语音功能

设置 应用 频道 精选 VIP 电视剧 电影 综艺 动漫 电竞 游戏 长控遥控器 ▪ 试着说： ● 我要看陈情令 ● 孙俪的电视剧 ● 深圳的天气怎么样

遥控有效范围

激光电视正前方中心处有红外线(IR)传感器，拿住遥控器并与遥控器传感器保持30度范围内的直角，以获得正常遥控器功能。遥控器和传感器之间的距离不得超过8米（约26英尺）。

请勿在投影机的红外线传感器前面放置任何障碍物，以防挡住红外线光束。

红外线(IR)传感器

设备可配对蓝牙遥控器，当配对成功后，可360°随心遥控

• 将遥控器靠近设备，同时长按主页键和菜单键3秒左右，遥控器与设备进入配对模式；若配对成功，画面会显示“连接成功”。
• 如果蓝牙连接断开，遥控器发送红外信号，此时应将其指向红外接收窗。
• 重复以上操作即可恢复蓝牙连接。

注释

• 当阳光或荧光灯等其他强光源照射遥控感应器时，遥控器红外功能可能无法工作。
  · 在能够看到遥控感应器的地方操作遥控器。
• 请勿摇晃遥控器或使其掉落。
• 将遥控器存放在阴凉干燥的地方。
• 请勿使水溅落到遥控器上或在其上面放置潮湿物品。
• 请勿拆解遥控器。

更换遥控器电池

1. 要打开电池盖，请将遥控器翻过来使后面朝上。指示位置向下滑动可推开电池盖。
2. 取出旧电池（如果需要），然后根据指示方向放入 2 节 AAA 电池。电池正极应指向 (+) 方向，负极应指向此方向 (-)。
3. 将电池盖与遥控器底部对齐，将盖回归原位以完成流程。

• 避免将遥控器和电池放在潮湿高温处，如厨房、浴室、桑拿房、日光浴房或汽车内。
• 只应使用电池制造商推荐的相同或同类电池进行更换。
  · 请参照制造商的说明和当地环境法规处理废旧电池。
• 请勿将电池投入火中。这样可能有爆炸危险。
• 如果电池用尽或您将长时间不用遥控器，请将电池取出以防发生电池漏液损坏遥控器。

投影尺寸

参考下面的图表确定屏幕尺寸和投影距离。

投影画面 D H

SD 投影画面

根据需要投影的画面尺寸，确定投影机与投影画面之间的距离。

投影距离(D): 投影仪后端到投影画面的距离(厘米);

相对高度(H): 投影机底部到投影画面下边缘的距离(厘米)。

注意：上表中的尺寸为近似值，可能与实际尺寸略有不同，请以实际尺寸为准。

由于光学元件的差异，在这些数字中有 3% 的容差。如果您要将投影机固定安装在某个地方，建议您先使用这台投影机作实际测试，确认投影大小和距离，并参考其光学性能之后再做安装。这会帮助您找到最适合的安装位置。

调节投影图像

当您使用本产品把画面投在白墙上时，建议如下：

1. 选择环境

选择一个有较大面积的白色墙面或专业抗光屏幕，以保证画面整体清晰度。

1. 放置产品

尽量保证放置本产品的柜子、桌面或地面等不要倾斜或不要凹凸不平，以保证画面最佳，并保护本产品不被损坏。

1. 调节脚轮

如下图所示，转动侧面的高度调节轮，将本产品前端两侧的脚垫往里缩进去，调到最低状态。

按照此方向转动调节轮，将脚垫调到最低状态。

1. 调节画面

第一步：先调整出一个小于屏幕且和屏幕4边都平行的规则长方形；

调整显示图像适合屏幕（本机旋转方向均已仰视角度说明）

1、顺时针或逆时针旋转激光电视，致使显示图像左右两边等宽。

2、调整激光电视的脚钉，致使显示图像的上下边和屏幕平行。

3、如果显示图像上大下小，升高激光电视前面的高度（调高底座前支角）。

4、如果显示图像上小下大，降低激光电视前面的高度（调低底座前支角）。

Blank gray rectangle with a thin border (no text, symbols, or markings)

第二步：平推激光电视将投射画面和幕布调整为一样大；

5、如果显示图像过小，请向后挪动激光电视。

7、如果显示图像偏下，请整体升高激光电视高度（调高底座支角）。

9、如果显示图像偏左，请向右挪动激光电视。

6、如果显示图像过大，请向前挪动激光电视。

8、如果显示图像偏上，请整体降低激光电视高度（调低底座支角）。

10、如果显示图像偏左，请向右挪动激光电视。

第三步：微调（飞角和顶部轻微凹陷）

飞角现象调整说明

5. 梯形校正

如经过第4步后画面四角仍无法达到直角，则使用本机器的梯形校正功能进行微调。

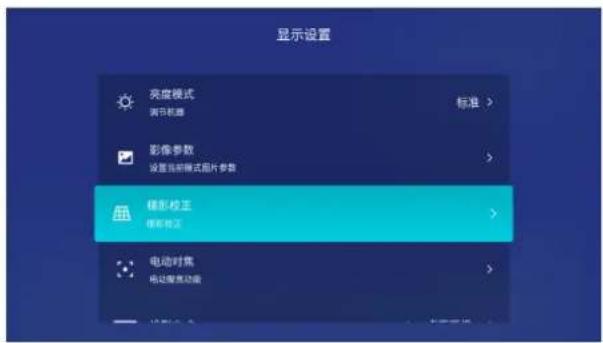

按遥控器上的设置键，调出设置菜单，选择“显示设置”→“梯形校正”，进入梯形校正菜单，

通过方向键调整，调整完后选择“确定”保存，选择要调整的点，按OK

按返回键返回上一层。

显示设置 亮度模式 调节机器 标准 > 影像参数 设置当前模式图片参数 摄影校正 摄影校正 > 电动时焦 电动焦焦功能

✓ 细调 □ 四点校正 → 复位 ✓ 确定

使用投影机

启动投影机

1、确定投影机的电源线已经正确连接至电源插座。

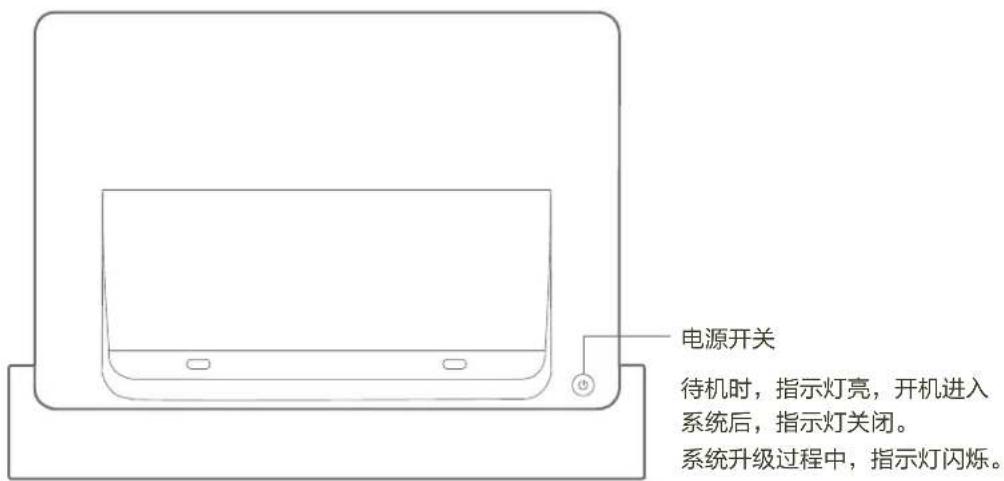

2、按下遥控器电源开关键或机器上方电源按键，开启投影机。

- 启动期间，状态LED灯会闪烁。

电源开关 待机时，指示灯亮，开机进入系统后，指示灯关闭。 系统升级过程中，指示灯闪烁。

初次启动

1、初次启动投影机，会出现引导界面

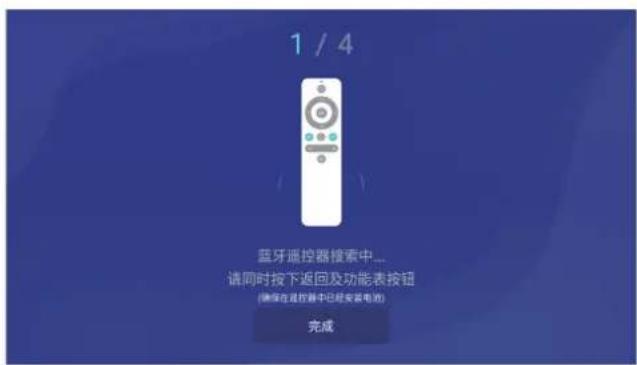

2、连接智能语音遥控器，请根据引导操作之时来进行蓝牙遥控器配对。

连接时显示正在连接画面，配对成功后，画面将显示连接成功，请进入下一步操作。

1 / 4 蓝牙遥控器搜索中... 请同时按下返回及功能表按钮 (确保在监控器中已经安装电池) 完成

1 / 4 已连接遥控器 完成

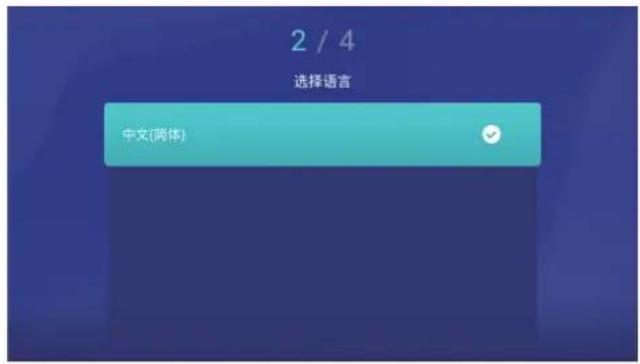

3、设置语言

2 / 4 选择语言 中文(简体)

4、连接到网络，您可以选择连接无线网络或插入网线，您也可以选择不连接网络，连接无线网络，请选择当前可用的WIFI，按提示输入密码，连接到网络后可进入主页。

3 / 4 搜寻无线网络中 跳过

5，点击完成进入主页

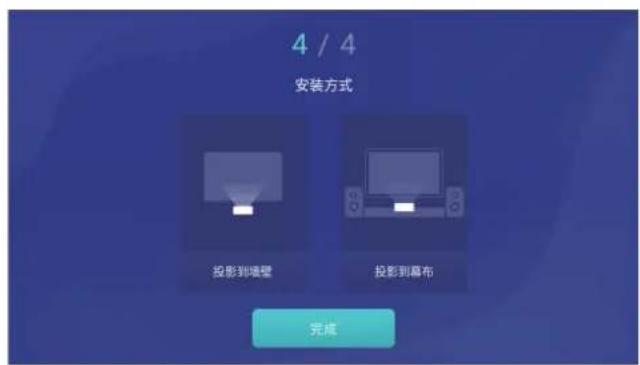

4 / 4 安装方式 投影到墙壁 投影到幕布 完成

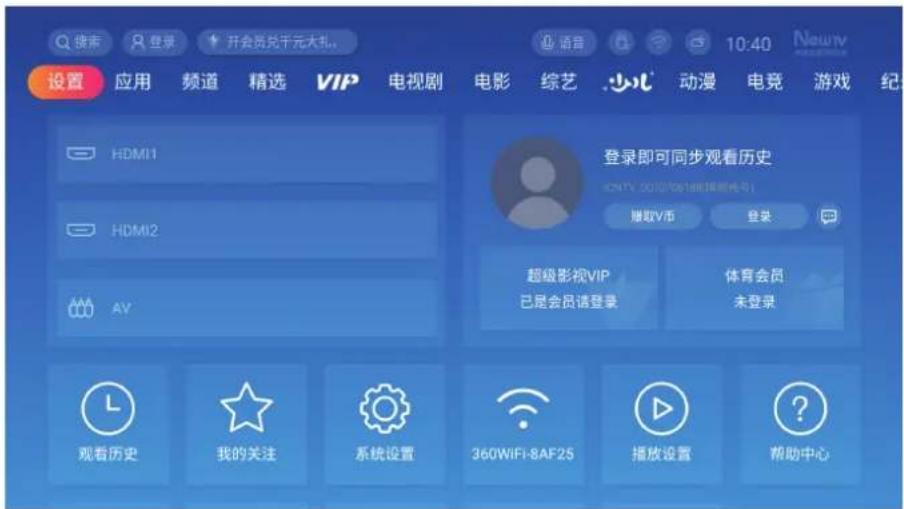

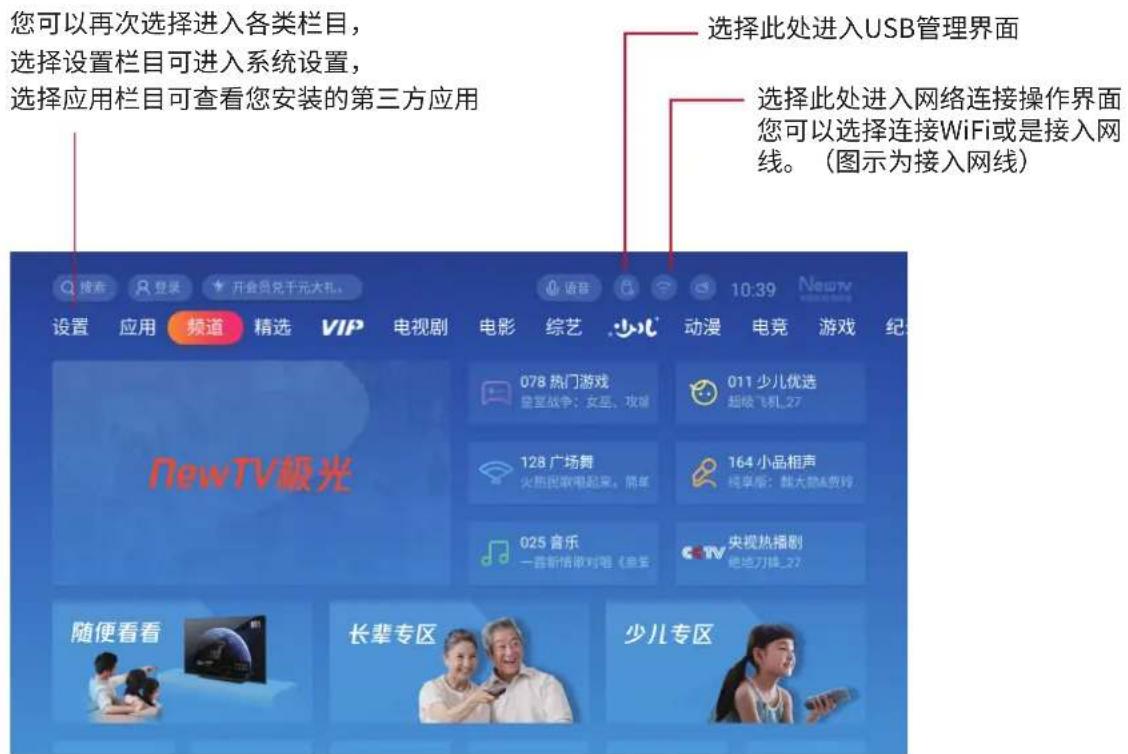

进入主页

引导操作结束，欢迎使用智能激光电视。

您可以再次选择进入各类栏目， 选择设置栏目可进入系统设置， 选择应用栏目可查看您安装的第三方应用 选择此处进入USB管理界面 选择此处进入网络连接操作界面 您可以选择连接WiFi或是接入网 线。（图示为接入网线） 设置 应用 频道 精选 VIP 电视剧 电影 综艺 少心 动漫 电竞 游戏 纪 NewTV极光 078 热门游戏 卧室战争：女巫、攻城 011 少儿优选 超级飞机_27 128 广场舞 火炮民歌唱起来。简单 164 小品相声 纯草帽：戴大赞&费玲 025 音乐 一首新借歌对唱《爱爱》 央视热播剧 绝地刀锋_27 随便看看 长辈专区 少儿专区

搜索 登录 开会员兑千元大礼... 设置 应用 频道 精选 VIP 电视剧 电影 综艺 动漫 电竞 游戏 纪 HDMI1 HDMI2 AV 登录即可同步观看历史 HDTV 30/07/06/18能操作性可 赚取V币 登录 超级影视VIP 已是会员请登录 体育会员 未登录 观看历史 我的关注 系统设置 360WiFi-8AF25 播放设置 帮助中心

主页内容将保持持续更新，请以实际页面为准，不做另行通知

关闭投影机

1. 按下遥控器电源键，出现确认画面。如果在几秒内不响应，信息将消失。
2. 按下遥控器确定键或再次按下电源键，投影机关闭。请在风扇完全停止后再拔出电源线。
3. 如果长时间不使用投影机，请将电源线从墙上插座拔下。

关机 定时关机 关屏

部分菜单操作

系统设置菜单：包含网络设置、蓝牙设置、显示设置、通用设置、声音设置和信号源。

设置 网络设置 蓝牙设置 显示设置 通用设置 声音设置 信号源

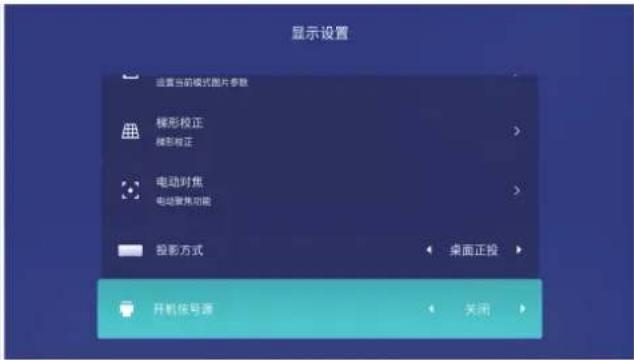

显示设置菜单

显示设置 亮度模式 对齐参数 标准 > 影像参数 设置当前格式图片参数 梯形校正 梯形校正 电动对焦 电动聚焦功能

显示设置 设置当前模式图片参数 梯形校正 梯形校正 电动对焦 电动警告功能 投影方式 桌面正投 开机信号源 关闭

主功能列表 子	功能表 选项
显示设置	亮度模式	标准 各方面均衡的模式
		高亮 亮度最高模式
		观影 颜色效果最好	各类参数自定义调整(亮度、对比度、饱和度、清晰度、色调、色温、HDR)
	影像参数	自定义
		各类预设模式 不同的影响预设模式
	梯形校正 八点梯形	校正 参考前述调整方法
	电动对焦 对焦页面	参考前述调整方法
	投影方式 各类投影	方式 桌面正投、桌面背投、吊顶正投、吊顶背投
	开机信号源 各个信号源 关闭、HDMI1、HDMI2、AV

投影方式介绍：

对于此位置，投影机放在屏幕的正前方。这是最常见的投影机安装方式。

对于此位置，投影机倒挂于屏幕前方的天花板上。从经销商处购买投影机天花板悬挂安装套件，将投影机安装到天花板上。

对于此位置，投影机倒挂于屏幕后方的天花板上。请注意，此安装位置需要一个专用的后部投影屏幕和投影机天花板悬挂安装套件。

对于此位置，投影机放在屏幕的正后方。请注意，此安装位置需要一个专用的后部投影屏幕。

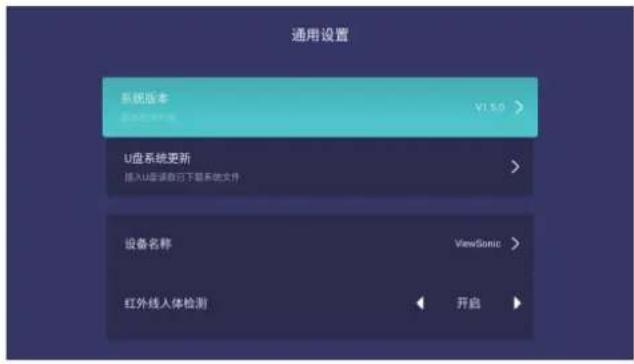

通用设置菜单

通用设置 系统版本 V1.5.0 > U盘系统更新 插入U盘请自下图系统文件 设备名称 ViewSonic > 红外线人体检测 开启

主功能列表 子功能表 选项
通用设置	系统版本	显示当前版本,显示当前系统更新信息
	U盘系统更新升级	使用USB进
	设备名称	ViewSonic
	红外人体检测 请参考	红外人体检测说明
	休眠	关、30分钟、1小时
	时间格式 12小时制、	24小时制
	时区	由网络提供的时区,北京时区优先
	语言 简体中文
	未知来源 是否允许安	装未知来源的第三方软件
	关于 产品型号、系统	版本、硬盘信息、网络信息、法务信息
	恢复出厂设置	系统将恢复到出厂的默认状态

声音设置菜单

声音设置 按键音 开启 音效输出 自带扬声器

主功能列表 子功能表 选项
声音设置	按键声音	开关按键声音效果
	音频输出	自带扬声器、耳机、HDMIARC、SPDIF

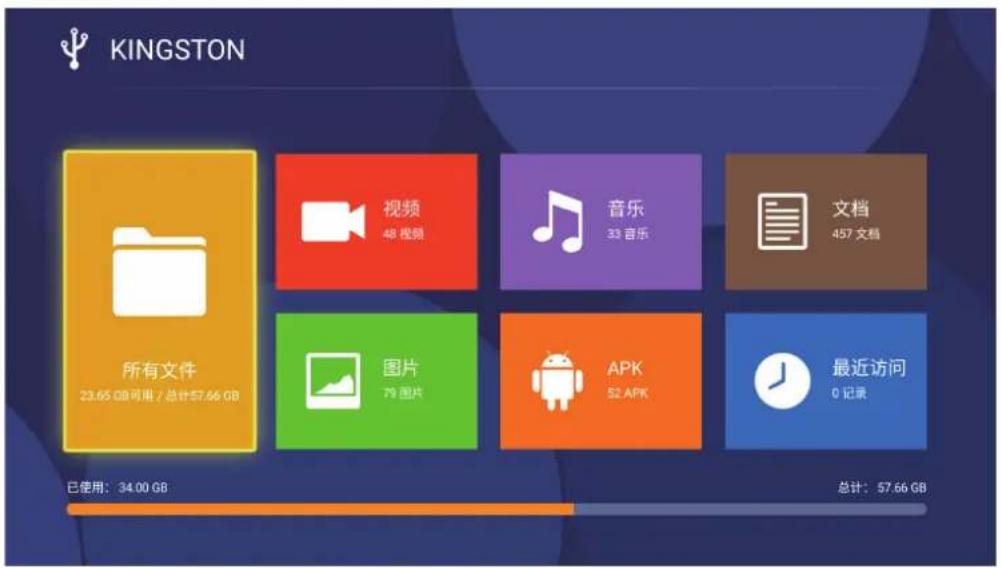

USB文件管理菜单

KINGSTON 所有文件 23.65 GB可用 / 总计57.66 GB 视频 48 视频 音乐 33 音乐 文档 457 文档 图片 79 图片 APK 52 APK 最近访问 0 记录 已使用：34.00 GB 总计：57.66 GB

主功能表 子功能表		选项
USB文件管理	所有文件	显示常用的所有文件类型或文件扩展名。
	视频	显示U盘的视频内容。备注:支持的视频格式MPEG,MPG,TS,VOB,AVI,MP4,MOV,MKV,FLV,M2TS,RM,RMVB。
	音乐	显示U盘的音频内容。备注:支持的音频格式MP3,WMA,WAV,FLAC,M4A。
	文档	显示U盘的文档内容。
	图片	显示U盘的图片内容。备注:支持的图片格式JPG,JPEG,BMP,PNG,TIF。
	APK	显示U盘的安装程序。
	最近访问	显示最近打开的文件的记录。

HDMI信源下设置菜单

图像参数	>
亮度模式	>
3D设置	>
HDMI CEC	>
HDMI 2.0	>
梯形校正	>
电动对焦	>
投影方式	>
屏幕比例	>

主功能列表 子功能表 选项
HDMI信源下部分设置菜单	图像参数	调整HDMI信源下的图像参数
	亮度模式	调整HDMI信源下的亮度参数
	3D设置	关闭3D、左右、上下、帧封装
	HDMI CEC	开关HDMI CEC
	HDMI 2.0	开关HDMI 2.0
	屏幕比例	16:9、4:3

图像参数

<	标准模式	>
亮度		50
对比度		50
饱和度		50
清晰度		50
色调		50
色温		标准
HDR		自动

图像参数，可设置标准模式、显示器模式、艳丽模式和自定义模式。

亮度模式 标准 高亮

亮度模式，可设置标准和高亮两种模式

关闭3D 左右 上下 帧封装

播放3D视频时，使用3D设置选项进行3D设置

HDMI CEC 打开 关闭

打开HDMI CEC开关能使用机器的遥控器控制HDMI设备

HDMI 2.0 打开 关闭

打开HDMI2.0设置项后，若HDMI设备支持4K分辨率，可进行4K分辨率设备

图像参数	>
亮度模式	>
3D设置	>
HDMI CEC	>
HDMI 2.0	>
梯形校正	>
电动对焦	>
投影方式	>
屏幕比例	>

图像参数	>
亮度模式	>
3D设置	>
HDMI CEC	>
HDMI 2.0	>
梯形校正	>
电动对焦	>
投影方式	>
屏幕比例	>

图像参数	>
亮度模式	>
3D设置	>
HDMI CEC	>
HDMI 2.0	>
梯形校正	>
电动对焦	>
投影方式	>
屏幕比例	>

点击梯形校正、电动对焦和投影方式选项，即调出对应设置页进行设置

屏幕比例 16:9 4:3

屏幕比例可设置为16:9和4:3两种模式

规格

投影机规格

主体	类型 家用型
	推荐画面尺寸 80—120 英寸
	标准分辨率	3840*2160
	对比度	≥2000:1/’3000:1(典型值)
	投影光源	ALPD
	显示技术 DLP
	是否支持2D转3D 支持
	操作系统 AI UI 2.0 (Android5.1)
系统配置	处理器 T962-X
	显示芯片 0.47DMD
	系统内存	2G
	储存容量	32GB
	无线规格	双频双发双收,BT4.2
	扩展支持	U 盘,可移动硬盘
投影规格	照度均匀度	≥80%
	变焦 定焦
	屏幕宽高比例 16:9
	投射比例	0.233:1±10%
	梯形矫正	手动八点矫正
	矫正范围	左右±30°,垂直±40°
	调整功能	电动对焦
	人体感应	支持红外人体感应护眼开关
接口规格	USB 接口 USB x 2 (后出/侧出)
	HDMI 接口 HDMI 2.0 x 2
	网络接口	RJ45 x 1
	音频输出	Line out x 1,光纤输出 x 1
其他接口	AV IN x 1
喇叭规格	低音15W*2+高音10W*2
声学方案	JBL/双声道/虚拟环绕声
电源功率	300W
电源线	三插,1.5m

所有规格如有变更，恕不另行通知。
- 并非所有投影机型号都在您的地区销售。

外形尺寸

吊顶安装

注：建议使用M4螺丝用于固定使用吊装M4螺丝孔的投影机。(M4×10mm)

HDMI 支持视频格式：

Timing	Resoluti	Horizontal frequency (KHz)	Vertical frequency (Hz)	Dot Clock Frequency (MHz)	Remark	Support
480i 720 x 480 15.73 59.94	27 HDMI only Y
480p 720 x 480 31.47 59.94	27 HDMI only Y
576i 720 x 576 15.63 50 27	HDMI/DVI Y
576p	720 x 576	31.25	50	27	HDMI/DVI	Y
720/50p	1280 x 720	37.5	50	74.25	HDMI/DVI	Y
720/60p	1280 x 720	45.00	60	74.25	HDMI/DVI	Y
1080/24P	1920 x 1080 27 24	74.25	HDMI/DVI Y
1080/25P	1920 x 1080	28.13 25 74.25	HDMI/DVI Y
1080/30P	1920 x 1080	33.75 30 74.25	HDMI/DVI Y
1080/50i	1920 x 1080	28.13	50	74.25	HDMI/DVI	Y
1080/60i	1920 x 1080	33.75	60	74.25	HDMI/DVI	Y
1080/50P	1920 x 1080	56.25	50	148.5	HDMI/DVI	Y
1080/60P	1920 x 1080	67.5	60	148.5	HDMI/DVI	Y
4k/24p	3840x2160		24		HDMI/DVI Y
4k/25p	3840x2160		25		HDMI/DVI Y
4k/30p	3840x2160		30		HDMI/DVI Y
4k/50p	3840x2160		50		HDMI/DVI Y
4k/60p	3840x2160		60		HDMI/DVI	Y

3D支持格式

进入和退出3D过程中，会出现10秒所有的黑屏画面，此为3D/2D切换所致，属于正常情况，请用户耐心等待。

HDMI 3D (BlueRay3D with info frame)
Signal Refresh	Rates(Ha)ion (dots)	Aspect Ratio
Frame packing
1080p 1920 x 1080 16:9 23.98/24
720p 1280 x 720 16:9 50/59.94/60
Side by
1080P 1920 x 1080 16:9 50/59.94/60
Top and Bottom
1080p 1920 x 1080 16:9 23.98/24
720p 1280 x 720 16:9 50/59.94/60

版权所有2019，保留所有权利。未经ViewSonic事先书面同意，不得以任何形式或通过电子、机械、磁学、光学、化学、人工或其他任何方式复制、传播、转录本出版物的任何部分，也不得存储到检索系统中或翻译成任何语言或计算机语言。

免责声明

对于本手册的任何内容，ViewSonic不会针对适销性或特定用途的适用性做出任何明示或暗示的声明或保证。此外，ViewSonic保留未经通知修订和更新本手册内容的权利。

* DLP和Digital Micromirror Device (DMD)是Texas Instruments的商标。其它名称应是各自公司或组织的版权。

红外按键的 NEC 客户码 0x7f80

(0x十六进制)(FF)

按键	红外键值	字节1	字节2	字节3	字节4	功能
开机	0x0e	0x7f	0x80	0x0e	F1	开机(中控)
关机	0x0c	0x7f	0x80	0x0c	F3	关机(中控)
待机	0x12	0x7f	0x80	0x12	ED	Power key
上	0x05	0x7f	0x80	0x05	FA	上
下	0x1B	0x7f	0x80	0x1B	E4	下
左	0x07	0x7f	0x80	0x07	F8	左
右	0x09	0x7f	0x80	0x09	F6	右
确认	0x08	0x7f	0x80	0x08	F7	确认
菜单	0x04	0x7f	0x80	0x04	FB	弹出菜单
返回	0x06	0x7f	0x80	0x06	F9	返回
首页	0x01	0x7f	0x80	0x01	FE	回到主页
语音	0x74 (预留)	0x7f	0x80	0x74 (预留)	8B	"呼出语音功能(语音功能只有连蓝牙时才有)"
音量+	0x19	0x7f	0x80	0x19	E6	调节音量
音量-	0x00	0x7f	0x80	0x00	FF	调节音量

安全保护

人体红外感应装置 & Fresnel 光学透镜

机前感应角度约 55°

左右感应角度约 70°

本设备内置人体红外感应装置，可在投影区域内智能侦测，保护人眼不受强光伤害。

人体感应触发后，设备亮度降低到最小亮度，并弹出警示文字“人眼保护启动，尽快远离光源”，可按遥控器的OK键退出。

智能温控

系统侦测NTC，自动感知温度变化，并自动调整风扇转速。

温度模式：

- 当达到警告温度时，温度过高警示窗会自动弹出，将自动切换到节能模式。

一旦温度超过上限，温度过高警示窗口和异常窗口会自动弹出，提示将自动关机。

温度开关：激光器装置上安装了物理式高温侦测器，超过最高温度时，自动关闭电源。

维护投影机

请勿尝试拆卸投影机的任何零件。如果需要更换零件，请联系经销商。

清洁镜头

如果发现无尘玻璃镜头表面上有污迹或灰尘，您可以清洁它。

• 使用压缩空气罐来清除灰尘。
• 用镜头清洁材料或湿软布沾些清洁剂后擦拭掉无尘玻璃上的污迹或灰尘。

注意

请勿用硬颗粒材料清洁无尘玻璃。

清洁投影机外壳

在清洁外壳之前，请参阅“关闭投影机”中介绍的正确关机步骤来关闭投影机并拔下电源线插头。

• 要除去污垢或灰尘，请使用柔软、不起毛的布料擦拭外壳。
• 要去除顽固的污垢或斑点，可将软布在水和中性pH值的清洁剂中沾湿，然后擦拭外壳。

注释

切勿使用蜡、酒精、苯、稀释剂或其它化学清洁剂。这些物质会损坏外壳。

存放投影机

按照以下说明长时间存放投影机：

• 确保存放区域的温度和湿度在适合投影机的建议范围内。请参阅“规格”或向经销商查询以详细了解建议的范围。
• 将投影机支撑脚缩回。
• 取出遥控器中的电池。
• 使用投影机原有的包装或同等材料包装投影机。

运输投影机

建议您使用投影机的原有包装或同等材料装运投影机。

日常维护

散热维护

注意 散热孔和通风孔温度过高, 禁止触摸。 出风 ← → 进风 50cm 50cm

注意：

-请不要在投影机散热口距离50cm范围内放置任何物体，以免散热口遮挡影响散热效果。

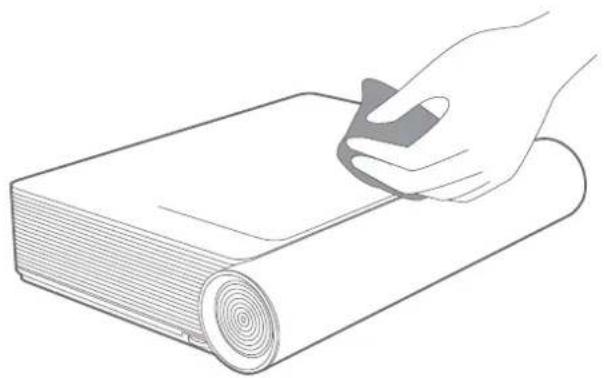

清洁维护

请定期使用随机配备的清洁布或专业清洁布轻轻擦拭投影机机身及玻璃上盖。请勿使用研磨性清洁剂、溶剂或其它粗糙的化学品，以免刮花机壳表面及玻璃上盖。

注意：

- 本投影机不具备防水功能，请勿将液体渗透进投影机，尤其是电源指示灯、玻璃上盖、散热口、端口及喇叭孔等位置。

-需使用随机配备的清洁布或专业清洁布擦拭镜面。

② 投影机不关闭

原因 解决办法
电源线未通电。	将电源线的一端插入投影机的交流输入口,将另一端插入电源插座。如果电源插座有开关,确保开关已开启。
试图在冷却过程中再次打开投影机。 请等待,直至冷却过程结束。

② 无图像

原因 解决办法
视频信号源未开机或连接错误。	开启视频信号源并检查信号线是否连接正确。
投影机未正确连接到输入信号设备。 检查	连接。
未正确选择输入信号。	用投影机或遥控器上 [信号源] 键选择正确的输入信号。

② 图像模糊

原因 解决办法
投影镜头未准确聚焦。 使用聚焦功能调整	镜头聚焦。
投影机未准确对准屏幕。	调整投影角度和方向,必要时调整投影机高度。

② 遥控器失效

原因 解决办法
电池没电了。 更换电池。
遥控器和投影机之间有障碍物。	移开障碍物。
您离投影机太远。	站在距离投影机不超过8米(26英尺)的范围内。
遥控器与投影机的遥控器代码不匹配。 调整遥控器代码。

简易故障排除

故障 解决方法
无法显示画面 关闭电源并拔掉	电源线;重新插上电源线后重启系统。
安卓系统死机 关闭电源并拔掉	电源线;重新插上电源线后重启系统。
画面显示异常 关闭电源并拔掉	电源线;重新插上电源线后重启系统。
遥控器未配对无法遥控开机	关闭电源并拔掉电源线,等待5分钟后重新插回电源线,系统自动启动。系统启动后,请重新配对遥控器。
系统显示温度过高后自动关机	请排除系统进出风口障碍物后使冷却气流顺畅,按照上述方法重新开机。
其他系统内故障 请联系维修人员现场维修或将投影机寄回售后处理。

客户支持

关于技术支持或产品服务信息，请参见下表或与经销商联系。

注意信息：您需要提供产品列号。

国家/地区 网站 电话 电子邮件
中国	www.viewsonic.com.cn 4008 988 188 [e-mail]
香港	www.hk.viewsonic.com 852 3102 2900 [e-mail]
澳门	www.hk.viewsonic.com 853 2840 3687 [e-mail]

有限担保 ViewSonic® 投影机

担保涵盖的范围：ViewSonic保证其产品在保修期之内不存在任何和工艺上的瑕疵，如果保修期内证实产品有材料或工艺方面的瑕疵，则ViewSonic将完全负责维修或以相同产品来更换。更换的产品或零件可能包括重新制造或重修整修的零件或组件。

有限二(2)年一般保修：享受下文列出的更为有限的一(1)年保修，北美和南美：自消费者首次购买之日起，除灯泡外的所有部件享受二(2)年保修、提供二年(2)人工服务、原装灯泡享受一(1)年保修。其他地区或国家：有关保修信息，请咨询当地经销商或当地ViewSonic办事处。

有限一(1)年重度使用保修：在重度使用设置下（投影机每日平均使用时间超过十四（14）小时），北美和南美：自消费者首次购买之日起，除灯泡外的所有部件享受一(1)年保修、提供一年(1)人工服务、原装灯泡享受九十(90)天保修；欧洲：自消费者首次购买之日起，除灯泡外的所有部件享受一(1)年保修、提供一年(1)人工服务、原装灯泡享受九十(90)天保修。其他地区或国家：有关保修信息，请咨询当地经销商或当地ViewSonic办事处。灯泡保修受条款和条件、验证和批准的约束。仅适用于制造商安装的灯泡。所有单独购买的配件灯泡均保修90天。

担保所保护对象：本担保仅用于一手消费者。

担保不予保护的情形：

1. 任何序列号已被涂改、污损、或消除的产品。
2. 由于下列事项造成的损害、损伤、或故障。

a. 意外、不当使用、疏忽、火灾、浸水、电击或其它自然现象、未经授权之产品修改、或未遵照产品所附指示操作。
b. 运行条件超出产品规格。
c. 产品未用于正常用途或者未在正常条件下运行。
d. 未获 ViewSonic 授权的任何人员进行修理或尝试修理。
e. 因为运送对产品造成的损坏。
f. 产品拆卸或安装。
g. 产品外部原因，例如电源不稳定或电源故障。
h. 使用的电源或零件不符合ViewSonic 的规格。

i. 正常损耗。

j. 其它与产品缺点无关的原因。

1. 移动、安装与设定的服务收费。

如何得到服务：

1. 有关如何在担保期内获得服务的信息，请与 ViewSonic 客户支持联系（请参阅客户支持页面）。到时您需要提供产品的序列号。
2. 若要获得担保的服务，您需要提供（a）标有日期的原始购买单据、（b）您的姓名、（c）您的地址、（d）对故障的描述、（e）此产品的序列号。
3. 请以预付运费的方式将产品装在原包装箱内送到或运至经 ViewSonic 授权的服务中心或 ViewSonic 公司。
4. 想了解更多信息或获取离您最近的 ViewSonic 服务中心名称，请与ViewSonic 公司联系。

默示担保的限制：除此外叙述的(包括适销性及适合特定用途)默示担保之外，不存在任何明示或暗示的担保。

除外损害：

ViewSonic 的责任仅限于修复或替换此产品的成本。ViewSonic 对下列情形不承担任何负责：

1. 因此产品之瑕疵导致其它财产的损害、因不便利造成的损害、产品使用价值损失、时间损失、利润损失，商机损失，商誉损失，商务关系损失，或其它商业性的损失(即使已得知此等损失的可能性，也不承担任何责任)。
2. 任何意外的、衍生的或其它损害。
3. 任何其他方对客户之任何索赔。

当地法律效用：

本保修赋予您特定的法律权利，但您可能还拥有其它权利，这取决于当地政府。一些当地政府不允许限制隐含保修和/或不允许排除偶然或必然损失，因此上述限制和排除可能对您不适用。

美国、加拿大以外地区的销售：

对于在美国和加拿大以外地区销售之 ViewSonic 产品的担保信息与服务，请联络ViewSonic 公司或您当地的 ViewSonic 经销商。

中国大陆（香港、澳门、台湾地区除外）产品保修期限按照产品保修卡相关保修条款执行。

对于欧洲和俄罗斯的用户，可以在 www.viewsoniceurope.com 的Support/Warranty Information（支持/保修信息）部分了解详细的保修信息。
