产品类型	LED 液晶电视
品牌	海尔 (Haier)
型号	LE32B510F
屏幕尺寸	32 英寸
整机消耗功率	50 W
音频输出功率	2 × 8 W
净重（含底座）	4.6 kg
净重（不含底座）	4.38 kg
尺寸（含底座）	732 × 200 × 472 mm
尺寸（不含底座）	732 × 68 × 437 mm
电源要求	~220 V, 50 Hz
接收制式	数字 DTMB；模拟 PAL, NTSC, DK, BG, M, I
视频输入接口	HDMI, AV (CVBS), 分量 (YPbPr), USB
网络连接	有线 LAN 和内置 Wi-Fi
智能功能	应用市场、多媒体播放、搜索、观看历史等
安装方式	底座 (标配) 或壁挂 (支架需另购)
自动待机	15 分钟无信号自动转入待机
遥控器型号	HTR-A03 (使用 2 节七号电池)
工作温度 / 湿度	+5°C ~ +35°C / 20% ~ 80%
清洁方法	拔下电源，用柔软湿布蘸少量清水擦拭，禁止使用化学试剂

常见问题 - LE32B510F HAIER

电视机不能开机怎么办？

请检查电源插头是否正确连接。不要反复按待机开关，待机开关设计有开机保护。关闭电视机后，过几秒钟后才能正常开机。

图像不清晰且声音嘈杂是什么原因？

可能是天线未调节好或天线电缆老化。检查电视机附近是否有荧光灯等电子设备干扰，以及是否与过多设备使用了同一插座。

收不到节目信号怎么办？

请确认天线是否正确连接（参考手册第6页）。同时向相关部门核实电视信号情况。

图像没有颜色或颜色异常怎么办？

检查色度设置是否正确，是否选择了正确的彩色制式。确认是否误开启了静音功能。

连接外部设备后没有信号怎么办？

确认外部设备与电视机的连接线是否正确（参考手册第7页）。检查是否选择了正确的信号源（按遥控器TV/信源键切换）。确保外部设备工作正常。

电视图像效果不如商店里好？

商店演示通常使用高清信号。建议播放高清内容，将视频输出设备分辨率调整为1080i或720P，并使用HDMI线缆传输。

遥控器操作失灵怎么办？

检查电池正负极安装是否正确、电池是否电量不足。尝试关闭电视机并重新启动。

屏幕上出现微小的亮点或暗点，是故障吗？

不是故障。液晶面板需要精密生产技术，可能产生极少数常亮或常暗的像素，不影响整体性能。

电视机发出轻微响声或外壳发热正常吗？

正常。因背光调整或机器散热会发出轻微响声；长时间使用后后壳和屏幕温度较高属正常现象。

如何搜索电视节目？

在模拟/数字信号源下，按菜单键进入频道编辑，选择频道搜索开始自动搜台。首次使用时会自动搜台。

用户手册 LE32B510F HAIER

· 使用前请仔细阅读本说明书
· 本公司保留说明书解释权
· 产品外观请以实物为准
· 阅后请与发票一并妥善保存
· 如遇产品技术或软件升级，恕不另行通知
· 本产品只适合在中国大陆销售和使用

DRA

安全注意事项

使用前请仔细阅读以下安全注意事项：

警告

可能造成人员伤亡

其中图示表示必须禁止的行为

注意

可能造成伤害或财产损失

其中图示表示必须执行的操作

发生以下情况

• 停电或者电压不稳定。
• 机内发出异常声音或气味。
• 交流电源线损坏。
• 电视机由于跌落、敲击或撞击而损坏。
• 任何液体或异物掉入机壳内。

立即关闭电视机，从电源插座中拔下电源插头，并及时联系授权的专业维修人员检修。

※ 有煤气等易燃气体泄漏时，不要插拔电视机等电器的电源插头，应立即关闭气体泄漏的阀门，并迅速打开门窗。

警告

• 切勿使用交流220V、50Hz以外的电源。
• 接入本设备的有线网络天线必须与保护接地隔离，否则可能会引起着火等危险。
• 切勿将电视机固定于不稳固的位置，否则可能会跌落损坏，甚至着火。
• 切勿将电视机放置于： 强光直射、潮湿、过热或多灰尘的环境；
  储存或使用易燃易爆物质的环境；有可燃性或腐蚀性气体的环境；浴室、厨房等环境。
• 切勿使用破损的或不适合的插座，确保插头与插座接触良好。
• 切勿让电源插头和插座粘附灰尘和金属附着物。
• 切勿损坏电源线： 禁止改装电源线； 勿将重物压在电源线上； 保持电源线远离热源； 拔下电源插头时，请勿拉扯电源线。

• 切勿在同一个插座中并联太多的插头，否则可能因功耗过大而着火。
• 切勿将明火（例如点燃的蜡烛）靠近电视机，否则可能引起触电或火灾。
• 设备不应遭受水滴或水溅，设备上不应放置诸如花瓶一类的装满液体的物品。
• 本产品断开装置为电源插头，配备给液晶电视使用的插座应当装在液晶电视附近，且应当便于操作，不得被其他物体阻挡。

切勿用湿手触碰插头，否则容易引起电击。

切勿在暴雨尤其有雷电时使用电视机，请及时拔下电源和天线插头，以防雷击。

切勿以任何方式自行拆装电视机，否则可能会导致电击或着火。
所有修理都应委托专业的技术人员。

注意

• 请勿让儿童爬上电视机。
• 请将小附件放置于儿童无法触及的位置，以免不小心吞下。
• 如因外出时间较长等原因长期不使用电视机时，务必关闭电视机，拔下电源插头。
• 清洁电视机时请拔下电源插头，使用柔软的抹布蘸少量清水擦拭，切勿使用工业化学试剂，注意防止异物和水进入机器内部。
• 需要调整电视机的位置或者角度时，请断开所有电线连接并缓慢移动以防止其跌落。
• 不要用硬物磨擦、敲击液晶显示屏，

或用力扭曲、挤压液晶显示屏。

• 若液晶显示屏破裂，液体溅上皮肤，请立即用清水冲洗15分钟。并向医生咨询。
• 徒手搬运电视机时，请抓住其四角并扶住底部，切勿对面板施加压力。
• 切勿让静止画面（静止画面包括标志、视频游戏、电脑图像、电子文本和 4:3 模式显示的图像等）显示超过两小时以上（时间可能随电视机使用情况而不同），否则电视机上会出现永久的残像。因此而影响电视图像的收看，不属于保修的范围。
• 请在适当光线条件下观看电视，光线不足或长时间观看电视会损害您的视力。

有毒有害物质元素分析

液晶类彩色电视机的环保标识和产品中非环保类物质或元素的名称及含量的说明

1. 产品中非环保类物质或元素的名称及含量:

部件名称		非环保类物质或元素
		铅汞镉六价铬多溴联苯多溴二苯醚
		(Pb)	(Hg)	(Cd)	(Cr(VI))	(PBB)	(PBDE)
液晶屏	LCD×	×○	○○○
	LED×	○○	○○○
印制电路板组件		×○○○○		○○
3D眼镜(快门)		×○○○○		○○
3D眼镜(偏光)		○○○○○		○○
扬声器组件		○○○○○		○○
电源线及连接线束		×○○○		○○
金属结构件		×○○○		○○
阻燃塑料和聚合物类部件		○○○○		○×
非阻燃塑料和聚合物类部件		○○○○		○○
遥控器		×○○○		○○
○:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。注:本产品外观部件均采用无毒无害的绿色环保材料制造,所含有的非环保类物质或元素皆由于全球的技术和工艺水平限制而无法实现非环保类物质或元素的完全替代,但本产品中非环保类物质的含量极其微少,长期使用不会对人体产生危害,请放心使用。

1. 环保标识的说明：

本产品根据国家法规《电子信息产品污染控制管理办法》的相关规定，采用了行业标准《SJ/T 11364电子电气产品有害物质限制使用标识要求》中电子电气产品污染控制标志。

1. 废弃电器电子产品回收处理说明：

为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。

安装和设备连接

产品清单

※ 本书中的外观仅是示意图，请以购买的实物为准。

打开包装后，请仔细核对产品清单：

电视机本机（不含底座）1台

遥控器 x1

说明书 x1

螺钉(4x26PWM) x4

底座支架 x2

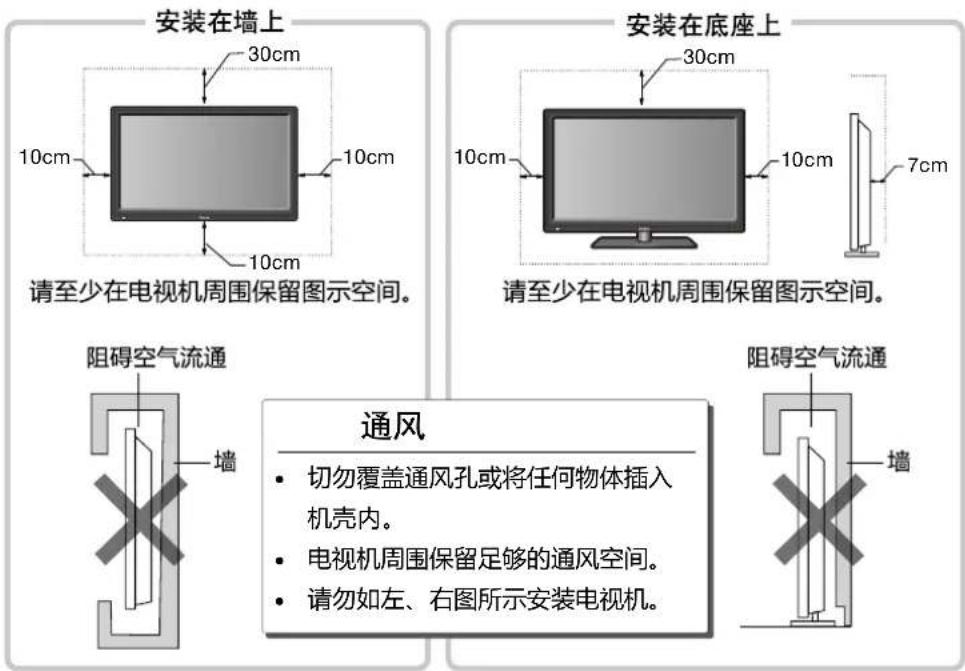

安装电视机

• 如需安装在墙上，应该委托专业技术人员。不当安装可能会导致电视机的不稳固。
• 应将电视机安装在易于插拔的交流电源插座附近。
• 为了安全起见，建议您使用适合的海尔平板电视机壁挂支架或底座。

安装提示

• 勿将电视机放置在可能会受到机械震动的地方。
• 勿将电视机放置在昆虫有可能进入的地方。
• 勿将电视机正对空调安放，否则显示器内部面板可能会结露、引起故障。
• 勿将电视机放置在有强电磁场的地方，否则会使其受到电磁波的干扰和损坏。

安装底座支架

■ 底座安装示意图

1

1 将电视机屏幕向下放置在铺柔软桌布的台上，把两个底座分别插入机器中，将其螺丝孔与机器对应；

2

2 在底座底部的四个孔中打上4颗(4*26PWM)螺钉并拧紧，安装成功。

注意

• 请将电视机牢固地放置在平稳的水平面上，如放置在不平稳处，可能会因电视机倾倒、掉落而造成人身伤害。
• 图示仅供参考，机器外观请以购买实物为准。

连接天线和机顶盒

本说明书中的外接设备和连接线不属于本电视机的附件，请用户自行购买。

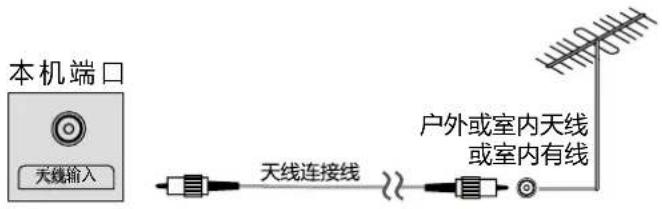

■ 仅连接天线

- 电视机内置天线隔离器，不需要外置天线隔离器。

■ 连接天线和机顶盒

1、按照机器上的图示将AV音视频线插入音视频输入端子中。
2、连接好机顶盒后端的AV音视频线。
3、将机顶盒和机器上的AV音视频线按照相应的颜色对接。

※ 第一次使用电视机收看电视前需要搜索节目。→第10页“节目搜台”

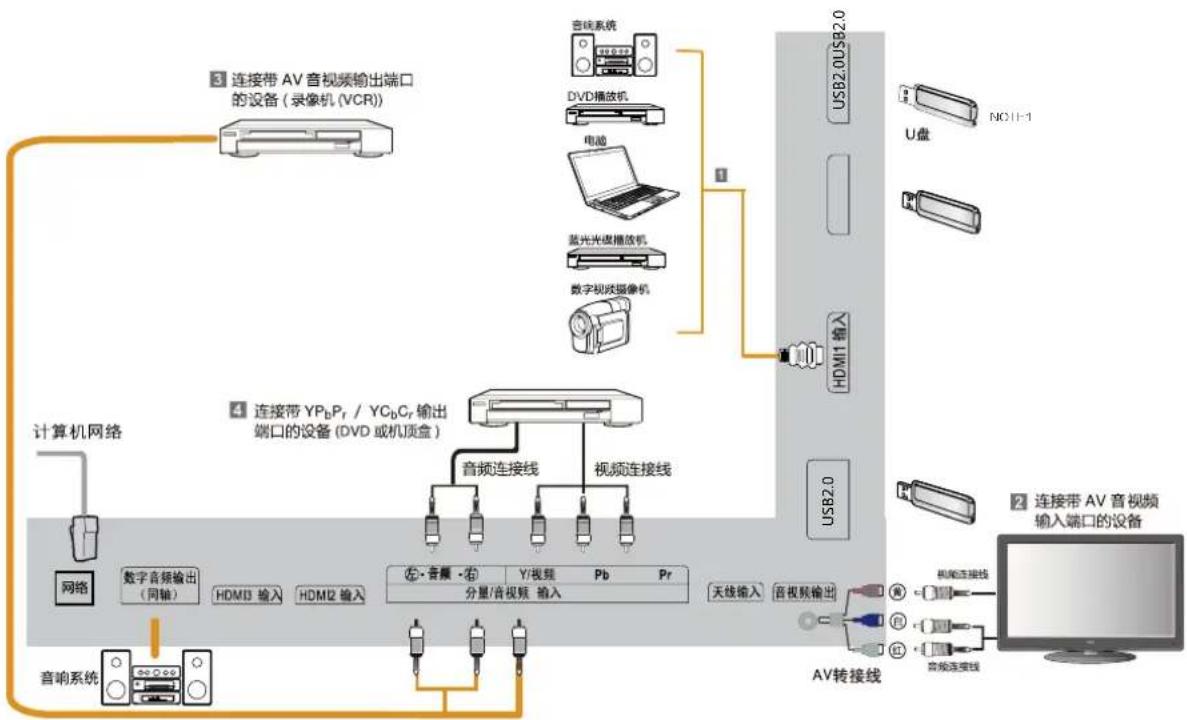

连接外接设备

本说明书中的外接设备和连接线不属于本电视机的附件，请用户自行购买。

您可以将众多选购装置连接到您的电视机，欣赏高质量图像。若视频装置有以下接口，您可以选择其中之一：

1 若有HDMI输出端口，请将其对应连接到本电视机的HDMI输入端子；按遥控器上的[TV/信源]键显示信号源菜单，然后按导航键选择HDMI信号源，并按“确认”键确认。（注意：因各个厂家DVD设计不统一，请保证电视机在正常工作之后，再开启您的DVD电源）。
2 若要从本机输出音视频信号，请将音视频接收设备连接到本机的音视频输出端子。
3 若有AV音视频输出端口，请将其对应连接到本电视机的AV音视频输入端子；按[TV/信源]键显示信号源菜单，然后按导航键选择视频信号源，并按“确认”键确认。(注意：视频中视频信号与分量Y/视频是共用，视频中音频信号与分量音频信号共用)。
4 若有YPbPr / YCbCr(Component)输出端口，请将其对应连接到本电视机的分量输入端子；按[TV/信源]键显示信号源菜单，然后按导航键选择分量信号源，并按“确认”键确认。

注意

由于外接设备存在兼容性，可能引起某些图像异常，此现象不属于电视机质量问题，可更换其他外接设备重试。

NOTE1: 32寸机器无此USB2.0接口。

使用电视机

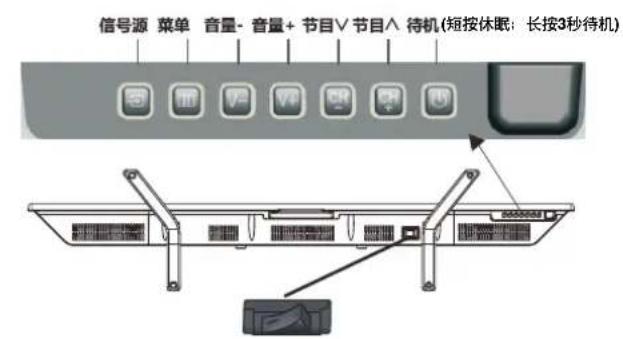

电视机主体操作

以下外观仅为示意图，具体请以购买的实物为准。

接通电源后，按下电视机上的电源开关（“一”为接通），电视机进入待机状态，按遥控器上的待机开关键，电视机进入正常的播放状态。

遥控器有效操作距离最远为8米，有效操作角度为垂直于信号接收窗口左右30°。电视外观仅是示意图，请以购买的实物为准！

□ 自动待机功能

• 电视机15分钟无信号输入，将自动转入待机状态。
• 如果长时间不使用电视机，请关闭电源开关，并拔下电源插头，以节约能源。电视机处于待机状态下也会消耗电能。

电源开关

- 接通电源后，按下电视机上的电源开关键（“一”为接通，另一边为断开），电视机进入待机状态，按遥控器上的待机开关键，电视机进入正常的播放状态。

状态指示灯

亮灯：待机状态 无灯：开机状态

使用电视机

遥控器操作

安装遥控器电池

1、遥控器使用两节七号电池。
2、按图所示方式安装电池，并确保电池正负极安装正确。
3、切勿混用新旧电池。长时间不使用遥控器，请将电池取出。
4、妥善处理废旧电池，以免儿童触及。

本机型适用遥控器型号：HTR-A03

如遥控器操作不正常、不稳定或不能遥控电视机时，请更换电池。

注意

1、该电视为网络电视，随着技术的更新，电视功能或屏显会有所不同，请以购买的实物为准。
2、在数字信号、模拟信号、视频、分量、HDMI下时，按返回键会返回到主页。

9 海尔液晶电视

节目搜台

第一次使用电视机收看电视前需要搜索节目。搜索节目前,请确认天线已正确连接。一第6页 天线连接。本电视为您在第一次进入模拟/数字电视时进行自动搜台，但不支持手动搜台。

模拟电视自动搜台

按遥控器上的信源键显示信号源菜单,按导航键选择 [模拟信号] 信号源,并按确认键确认。

【搜台】

1. 当电视没有任何频道列表时，系统会为您自动进行搜台；
2. 当您需要自己更新频道列表时可以采用下面的步骤来再次搜台：

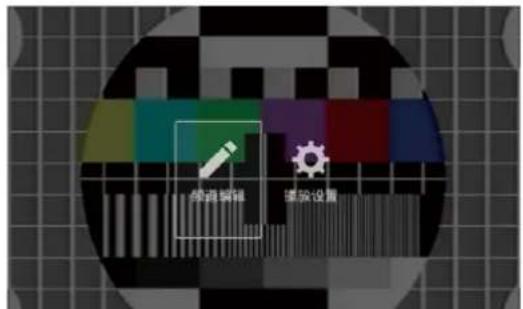

2.1 按菜单键，进入主菜单；
2.2 按确定键，进入【频道编辑】；

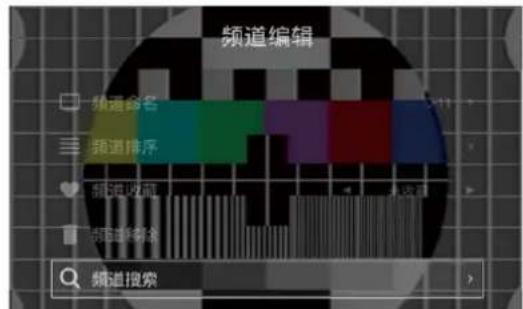

2.3 按上下键，选择【频道搜索】项目开始自动搜台。

备注：如果搜台时没有搜到任何台中途退出，再回到搜台界面时，搜索会重新从0%开始重新搜台。

【搜台完毕】

搜台需要等待一段时间,搜台完毕后自动结束,并开始播放节目

• 自动搜台后将按照频段自动排列频道顺序
• 原本的节目列表将被覆盖

数字电视自动搜台

按遥控器上的信源键显示信号源菜单,按导航键选择 [数字信号] 信号源, 并按确认键确认。

【搜台】

1. 当电视没有任何频道列表时，系统会智能的为您自动进行搜台；
2. 当您需要自己更新频道列表时可以采用下面的步骤来再次搜台：

2.1 按菜单键，进入主菜单；
2.2 按确定键进入【频道编辑】；

2.3 按上下键选择【频道搜索】项目开始自动搜台

备注：如果搜台时没有搜到任何台中途退出，再回到搜台界面时，搜索会重新从 0 % 开始重新搜台。

【搜台完毕】

搜台需要等待一段时间,搜台完毕后自动结束,并开始播放节目

• 自动搜台后将按照频段自动排列频道顺序
• 原本的节目列表将被覆盖

注意

本机具有数字电视功能，采用了数字电视接收芯片，由于各地运营商的运作模式差异以及内容、规范、业务存在变更与升级的可能性，因此无法保证本机一直能收看到数字电视节目。

使用电视菜单

1. 在AV、DTV下按遥控器菜单键，选择播放设置，进入后可进行如下设置；

图像模式	标准模式	亮度、色彩适中的图像效果。
	柔和模式	柔和、浅淡的图像效果。
	艳丽模式	鲜明、亮丽,富有动感的图像效果
	自定义模式	设定自己喜好的图像效果,选中用户项目后,按确认键进入自定义模式,您可以对对比度、亮度、色温、饱和度等项目进行设定,设定出自己喜欢的画面效果。选中子项目后,按遥控器左右键进行设置。
音效模式	标准	系统设定的标准声音效果。
	电影	电影演出效果般的图像配合具有开阔感染力的音效,令人享受到如同影院般的临场感。
	音乐	明快的韵律,圆润的声音及乐器的音色和余韵,呈现的宛如就在眼前般演奏的临场演唱会。
画面比例	16:9(默认)	电影和常用电视剧的默认设置
	4:3	正常广播的默认设置
	全真模式	YUV 1080I 50HZ和HDMI信号源下可选

1. 按遥控器导航键进入【主页】-【设置】-[通用设置]，可以进行电视相关的设置；

通用设置	设备名称	支持更换和自定义设备名称:海尔电视、客厅的电视、卧室的电视、书房的电视、自定义
	天气位置	可以设置显示天气的城市
	休眠设置	设置休眠时间,在指定时间内未观看电视且无操作,自动进入休眠。设定后永久生效。
	输入法	支持切换输入法,默认为百度输入法
	壁纸	可以更换壁纸
	屏保	设置屏保时间后,会在无操作情况下指定时间后启动屏保
	安装未知应用	支持允许和禁止安装未知应用
	恢复出厂设置	恢复您的电视为出厂设置,会清空所有内容和数据

网络连接

本机支持网络功能,首先必须正确连接网络。

以下是网络连接方式。

※ 图示中的设备需要另行购买,本电视机不提供。

有线网络连接

连接调制解调器(ADSL、有线通、网通等),通过路由器拨号方式连接互联网。

※本机无自动拨号功能,不支持需要自动拨号的调制解调器。

连接至有线路由器,通过墙上的LAN端口连接互联网。

无线网络连接

通过无线路由器连接至互联网。

* 本机已内置无线网络适配器，可以通过无线路由器直接接收网络信号，无需外接。

无线路由器设置请参照无线路由器说明书。

※ 本设备包含型号核准代码为CMIIT ID号：2014DP5588，2014DP6501，2014DJ4815，2015DP2005之一或多个无线电发射模块。

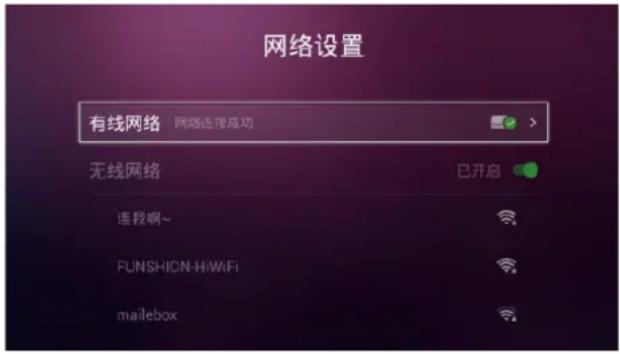

网络设置

选择想要的网络连接方式,并正确设置参数。

在主页界面下，按遥控器上下键切换到设置一栏，选择【网络设置】，按确定键进入，可以设置有线网络和无线网络；

有线网络连接设置

本机可以通过网络接口外接有线网络,进行有线网络连接设置。

1. 插入网线后，系统自动为您连接到网络，若无异常，则会显示连接成功；

1. 本机可以通过网络接口外接有线网络，进行有线网络连接设置。

2.1. 按遥控器上、下键选择有线连接，按确认键进入。
2.2. 打开手动设置才能输入数据；按遥控器上、下键切换输入框的焦点，输入相应的数据，进行 IP 配置。光标移到【保存】处进行有线连接。

备注：如已连上无线网络，需断开后才能连接有线

注意

1、为保证网络功能顺畅,建议您的网络带宽至少为2M。
2、由于网络环境不同,可能会出现缓冲或者卡顿的问题,这属于正常现象。
3、由于稳定性和网络的通畅性等问题,可造成系统不能正常工作,虽然极少出现,但属于正常现象,请尝试关闭电源重新开启,使系统重新初始化,从而恢复正常工作。

无线网络连接设置

请先选择无线网络按确认键使之为开，按遥控器上下键选择您所要连接的无线网络名称，然后根据页面提示进入输入密码操作。

备注：网络连接以无线为优先，当您无线连接到网络时，会自动断开您的有线连接。

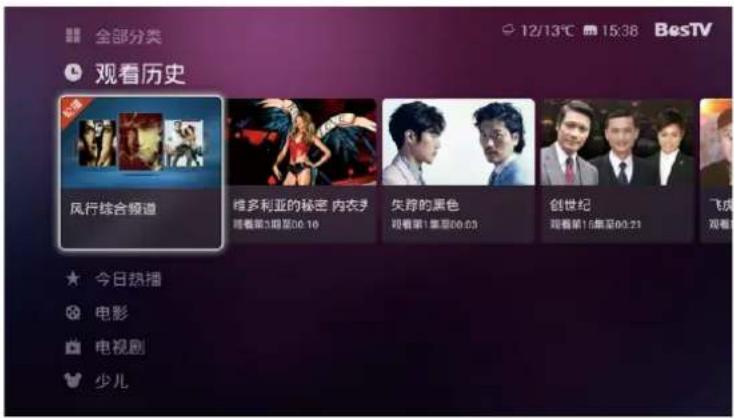

主页板块介绍

本机为智能电视,正确与网络连接后，本机可以为您提供海量的视频内容，您还可以从应用市场中下载、安装音乐、游戏、购物等丰富的应用，来扩充您的电视功能。

按遥控器上的主页键进入电视主页界面,本机主页桌面为您提供了多种应用，包括：全部分类、观看历史、今日热播、电影、电视剧、少儿、综艺、新闻、应用、设置等。

按【导航键】选择内容或应用,再按【确认】键进入,选择喜欢的内容。

在主页和应用页面上,按菜单键,可以呼出菜单项目,可以根据项目进行菜单设置。

同时，在主页顶部右侧，可以为用户显示当天天气情况、网络连接情况以及当前时间。

注意

1. 电视主页上的应用程序请以实物为准。
2. 主页下各大版块里的内容会随时更新。
3. 建议到应用市场下载应用程序,因安装非应用市场下载的应用程序而出现的问题不在保修范围之内。
4. 应用市场下载的应用程序为第三方应用,海尔电视对其内容的及时性、可行性、正确性不做任何形式的保证。

全部分类

全部分类帮助您更方便的找到感兴趣的内容分类。

按遥控器上的主页键进入电视主页界面，切换到全部分类，您就可以选择喜欢的内容分类。您也可以使用搜索查找您喜欢的影视剧。

观看历史

历史观看的影视剧，历史使用的应用，用户已收藏的影视剧。

网络智能功能

搜索

搜索功能可以快速的查找您想要观看的影片。

按遥控器搜索键可以打开搜索功能。也可以按主页键回到首页，在全部分类栏目中，打开“搜索”功能。

键盘搜索支持拼音首字母、全拼搜索。

首字母搜索：如要搜索“大好时光”，用户只需要输入“DHSG”。

全拼搜索：如要搜索“潜伏”，用户可输入“QIANFU”。

多媒体播放

进入"多媒体播放"可通过两种方式:

1. 插入 U 盘或移动硬盘, 在弹出对话框发现新外接设备, 选择 “立即打开”

20

2.从【应用】点击【文件管理】进入。

多媒体播放可以分别播放本地的图片、视频:

1. 按遥控器导航键移到光标选择设备、图片、视频、应用。

2. 按键功能：

“确定”：焦点在文件夹缩略图上时，进入文件夹内容展示界面；焦点在文件缩略图上时，进入视频、图片、播放界面。

“返回”：在【设备】一栏下，返回到上一级，焦点框落在列表的第一个图标；

在【视频】、【图片】一栏下，返回到上一级，焦点框落在上一次进入的图标；

• 本机支持的文件格式：支持的视频文件格式：.wmv；.mpg；.mpeg；.mp4；.avi；.mov；.3gp等。
• 支持的图片文件格式：.jpg；.bmp；.png 等
  * 部分格式文件编码不同，可能会不支持。
• 本机 USB 接口并不能兼容所有存储设备，它可以支持绝大多数的硬盘、U 盘等，若出现不识别情况，不属于本机故障，与设备的驱动有关。
• 随着设备的不同，存储内容的不同，本机播放器读取信息需要的时间也不一样，有可能出现信息读取速度的暂时变慢，请注意这并非本机故障。
• 请避免在文件读取过程中插拔 USB 设备，否则有可能损害您的系统文件。
• 本机系统相当于一个复杂的电脑系统，在文件读取或播放时，由于USB设备的兼容性和稳定性的差异，可能会出现画面静止或操作不响应现象。请尝试关闭电视机使系统重新初始化，从而恢复正常工作。
• 由于部分视频文件编码格式不符合标准，可能在本机无法正常播放，不属于本机故障。
• 海尔对外接数码储存设备的质量问题或数据丢失概不负责。

网络智能功能

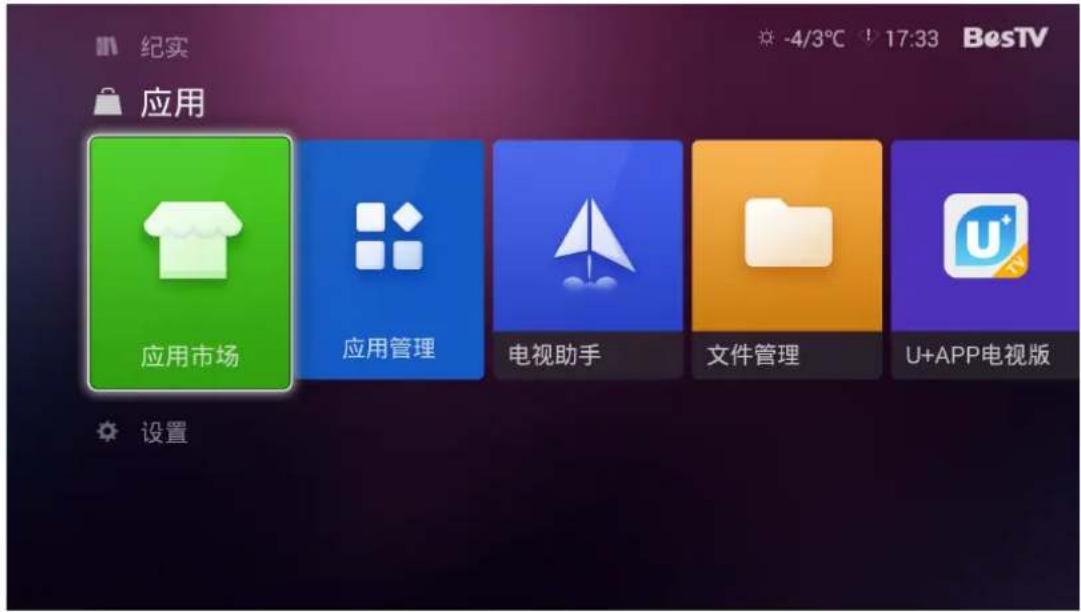

应用

按主页键回到主页，按导航键上下选择到应用，这里可以打开电视中已安装的所有应用。第一个图标是应用市场，支持下载安装精品应用及游戏，第二个图标是应用管理，提供应用更新、卸载等功能。后面的图标点击后即打开该应用。

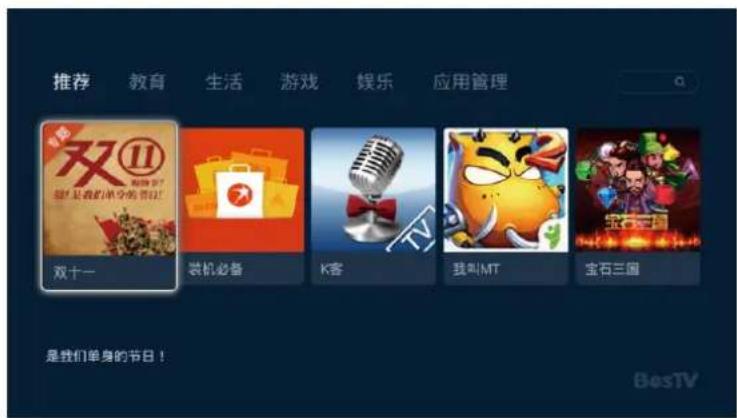

应用市场

应用市场包含推荐、教育、生活、游戏、娱乐等各类精品电视应用。您可以根据自己的需要下载相关的应用。

每款应用提供包含简介和截图信息的详情页，点击“安装”即可立即下载、安装该应用。下载过程中，可点击“下载中”按钮暂停下载，再次点击则继续下载。

应用管理

应用管理页面提供应用更新（包含“全部更新”功能）、应用卸载、已安装应用、通用设置等功能，帮助您管理电视上的应用。

疑问解答

在您要求修理前，请检查以下项目。

如果确实有异常或故障，请先拔下电源插头，并联系海尔客户服务人员。

不能开机

• 电源插头是否正确连接？
• 不要反复按待机开关。待机开关设计有开机保护。
• 关闭电视机后，过几秒钟后才能正常开机。

图像不清晰且音 嘈杂

• 天线是否未调节好？
• 天线电缆是否出现老化？
• 电视机附近是否有荧光灯等其它电子设备的干扰？
• 电视机是否与过多设备使用了同一插座？

收不到节目信号

• 天线是否正确连接？
  →第6页“连接天线”
• 请向相关部门核实电视信号情况。

图像没有颜色或没有

• 有关色度设置是否正确调整？
• 是否选择了正确的彩色制式？
• 是否使用了静音功能？

连接外部设备时没有信

• 是否正确地连接了外部设备与电视机？
  →第7页“外接设备连接”
• 是否选择了正确的电视接收信号源？
• 外部设备是否工作良好？

电视图像没有商店里看起

• 由于接收的信号不同，电视图像在商店时要比家中的有线信号电视图像效果清楚。
• 请尝试播放高清（HD）信号传输的内容，许多高清（HD）频道是由标清（SD）内容升级而来。
• 请将视频输出设备的分辨率调整到1080i或720P。
• 请使用HDMI线缆来传输高清画质。

遥控器操作失灵

• 遥控器电池正负极是否安装正确？
• 遥控器电池是否电量低？
• 尝试关闭电视机并重新启动。

自检

以下情况不属于故障：

• 电视机屏幕上存在微小的红色、蓝色、绿色斑点（亮点），或某些画面下出现暗色的斑点（暗点）并非故障。由于液晶面板需要非常精密的生产技术，可能产生极少数常亮或常暗的像素，不会影响电视机的整体性能。
• 因背光调整或机器散热，机器会发出轻微的响声，此现象属于正常。
  如果画面、声音没有异常，出现以下情况不用担心：
  用手触摸液晶显示屏和金属后壳感到静电。
  电视机后部和屏幕温度较高。

规格·技术参数

■ 支持的USB视频格式

编码方式	刷新频率(Hz)
H.265 HEVC 4Kx2K	80P
H.264 MVC 1080P 60P
WMV/VC-1 1080P 60P
AVS JiZhun 1080P 60P
MPEG-2 1080P 60P
MPEG-1 1080P 60P

■ 支持的HDMI接口输入格式

信号格式	刷新频率(Hz)
480i/480p 60
576i/576p 50
720p 50/60
1080i/1080p 50/60

■ 支持的HDTV/SDTV (YPbPr/YCbCr)格式

信号格式	刷新频率(Hz)
480i/480p 60
576i/576p 50
720p	50/60
1080i/1080p	50/60

■ 机器外观尺寸、重量、整机消耗功率（在节能状态下所测得的数据）

型号	整机消耗功率	音频输出功率	机器净尺寸(长×宽×高)(含底座)	机器净尺寸(长×宽×高)(不含底座)	净重(含底座)	净重(不含底座)
LE32B510F	50W	2x8W	732x200x472(mm)	732x68x437(mm)	4.6kg4	38kg
LE42B510F	80W	2x8W	947x200x593(mm)	947x69x553(mm)	7.8kg7	58kg
LE48B510F	105W	2x10W	1083x260x678(mm)	1083x69x635(mm)	9.8kg9	5kg
LE48G520N	105W	2x10W	1083x260x678(mm)	1083x69x635(mm)	9.8kg	9.5kg

■ 电视机基本规格和参数

电源	~220V 50Hz
接收电视制式	数字信号	DTMB
	模拟信号	PAL、NTSC, DK、BG、M、I
视频输入	视频(CVBS), HDMI, USB或分量
环境条件	使用环境温度: +5°C~+35°C 使用环境湿度: 20%~80%存贮温度: -15°C~+45°C 存贮湿度: ≤80%大气压力: 86~106Kpa
	⚠ 注意 如果存贮温度低于0°C,请先将机器放置于工作温度的环境中进行恢复2小时,然后再通电使用,以保护您的电视机不受到损坏。

产品执行标准：Q/0212HDM 001-2015
特别说明：设计和规格若有变动，恕不另行通知；书中所示尺寸和相关参数均为近似值，仅供参考，请您以购买的实物为准。

保修说明和用户须知

尊敬的用户：

感谢您选用海尔牌电视机，我公司将按照《消费者权益保护法》的有关规定，凭电子保修卡（扫描封面二维码选择电子保修卡下载、安装后，录入发票注册产品，保修无忧，一键家电管理，报装、报修，方便快捷）或发票，为您提供下列服务：

1、本机我公司包修一年（包括遥控器），主要部件包修三年。液晶电视主要部件为：显示屏、背光组件（背光板）、逻辑组件(指：液晶电视的控制板)、高频调谐器；等离子电视主要部件为：显示屏、驱动组件（驱动板）、逻辑组件（逻辑板）、高频调谐器。
2、“三包”有效期的计算方法如下：

2.1、“三包”有效期从销售者和消费者约定的送货、安装、调试全部结束之日起计算，对不能提供有效安装、调试记录或用户未拨打4006999999，无法查实用户来电信息记录的，以开具发票之日起计算；

2.2、对于不需要送货、安装、调试的，以开具发票之日起计算。
2.3、自安装之日起，7天内出现性能故障，用户可选择退机、换机或维修处理；自安装之日起，15天内出现性能故障，用户可选择换机或维修处理。

3、请您妥善保存本保修说明及购机发票，服务时需一并出示方可享受免费服务。

4、如有以下情况之一者不提供免费保修，但可以为用户提供有偿服务：

4.1 无三包凭证或三包凭证不符、涂改的，无有效发票或购买证明的；
4.2 因不正确操作、不可抗拒力（雷击、水灾、火灾、地震等）、输入不适合电压、破损（如，摔落等）造成故障的；
4.3 因您使用、维护、保管不当或由于自行运输、拆卸或非特约单位造成损坏的；
4.4 遥控器因电池漏液、浸泡液体腐蚀导致损坏；
4.5 遥控器因剧烈震动内外部受损。

收费修理应向您提供收费标准及发票。

5、每次服务后，如满意，请在上门服务记录单上签字。
6、在您接受服务过程中如有不满意之处，请立即如实向我公司反映情况。
7、欢迎广大消费者对我们设计、服务等方面提出宝贵意见。

用户须知

对于超过包修期的产品，海尔服务人员上门提供有偿服务，有偿费用（超包收费）包括修理人工费、零部件费。用户所有的费用以维修人员出示的海尔统一收费标准收费，并由服务人员开具发票，否则可拒绝交费。*使用方法上的说明以及产品制作有关的事项不属于损失赔偿内容。

尊敬的用户：

感谢您选择和使用海尔产品。我们承诺您任何海尔产品需要安装或维护时，海尔将提供“1+5”的成套增值服务：

“1”：指送货安装服务“一次就好”

“5”：指五项组合服务

【A】安全测电服务：服务前为您安全测电并提醒讲解到位。
【B】讲解指导使用：向用户讲解产品使用、保养常识，指导用户正确使用，降低能耗，延长产品寿命。
【C】一站式通检：对用户家其他电器逐一通检保养。
【D】健康测水质：对用户家进行“一闻，二看，三测，四检”水质检测并讲解到位。
【E】一站式服务营销：根据用户需求向用户推荐家电产品及服务。如用户有新的购买需求，向用户提供上门设计、送货、安装、维保一条龙服务。

体现海尔真诚、贴心的服务，海尔友情提醒您：

海尔产品安装服务，因用户的安装环境、个性需求不同，安装过程中需辅加材料或有特殊服务项目需支付材料费，具体付费请参照服务工程师出示的《服务收费指导价格标准手册》，也可登陆http://fuwu.rrs.com查询，给予监督。如服务工程师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话4006 999999或登录海尔自助服务专区投诉。经核实无误，本次服务“免单”。

海尔，期待您的参与！

如果您的产品有服务需求，欢迎体验海尔自助服务专区http://service.haier.com，在线安装、报修。

海尔液晶电视

能效标签定位线

电视机合格证

地址：山东省青岛市崂山区海尔路1号海尔工业园

在线保修地址：http://service.haier.com

售后服务热线：4006 999 999

网站：www.haier.com

2015年12月01版次

专用号：0090509854C
