WD0130XTK - 洗衣机 SAMSUNG - 免费用户手册

产品类型	前置式洗衣机
型号	WD0130XTK
品牌	Samsung
外形尺寸 (宽×深×高)	650 mm × 770 mm × 1180 mm
重量	88 kg
电源要求	AC 220 V / 50 Hz
水压范围	50 kPa - 800 kPa
洗涤容量	13.0 kg
烘干容量	8.0 kg
最大脱水转速	1000 rpm
洗涤噪音 (声压级)	48 dB(A)
脱水噪音 (声压级)	61 dB(A)
烘干噪音 (声压级)	50 dB(A)
能效等级	1 级
耗电量 (每工作周期)	1.285 kWh
用水量 (每工作周期)	93 L
洗净比	1.03
洗涤程序	标准洗、浸洗、毛巾洗、大件洗、高温95°C、超节能洗、户外服、日常洗、羊毛洗、筒清洁、热风清新
特色功能	泡泡净、热风清新、记忆、添衣、预约、童锁、高水位、漂洗次数调节
安全保护	童锁、门锁、过热保护、漏水保护、停电记忆
附件	扳手、螺栓孔盖、进水管、水管定位器、排水管、用户手册
环保信息	使用可循环材料，符合RoHS要求，环保使用期限15年

常见问题 - WD0130XTK SAMSUNG

洗衣机无法启动怎么办？

请检查电源是否接通、机门是否关紧、水龙头是否打开，并确保已按下“开始/暂停”按钮。

不进水或进水不足如何解决？

完全打开水龙头，检查进水管是否冻结或弯折，清洁进水管上的过滤网。

洗涤后洗涤剂残留在洗剂盒里？

确保洗衣机在充足水压下工作，并将洗涤剂倒入洗剂盒的中心位置。

洗衣机振动或噪音过大？

确保洗衣机放置在平坦地面上，调整支脚保持平稳，拆除运输螺栓，避免接触其他物品，均匀摆放衣物。

洗衣机不排水或不脱水？

拉直排水管，解开打结的水管，清洁异物过滤网。

显示屏显示“dE”错误代码？

请关好机门。如果门已关好仍显示，请联系售后。

显示屏显示“4E”错误代码？

确保水龙头已打开，检查水压是否正常。

显示屏显示“5E”错误代码？

清洁异物过滤网，确保排水管安装正确。

显示屏显示“UE”错误代码？

衣物摆放不均匀，重新分布衣物。如果只洗一件重物（如浴袍），可能导致脱水不平衡。

如何清洁滚筒？

使用“筒清洁”程序，可配合专用滚筒清洁剂（用量为建议的1/10），水温设定为75°C，无需放入衣物。建议每40次洗涤后运行一次。

用户手册 WD0130XTK SAMSUNG

故障排除和信息代码 41 问题和解决方法

41 42 信息代码

程序表 43 程序表

43

附录 44 衣物保养表

44 环保信息

45 符合性声明

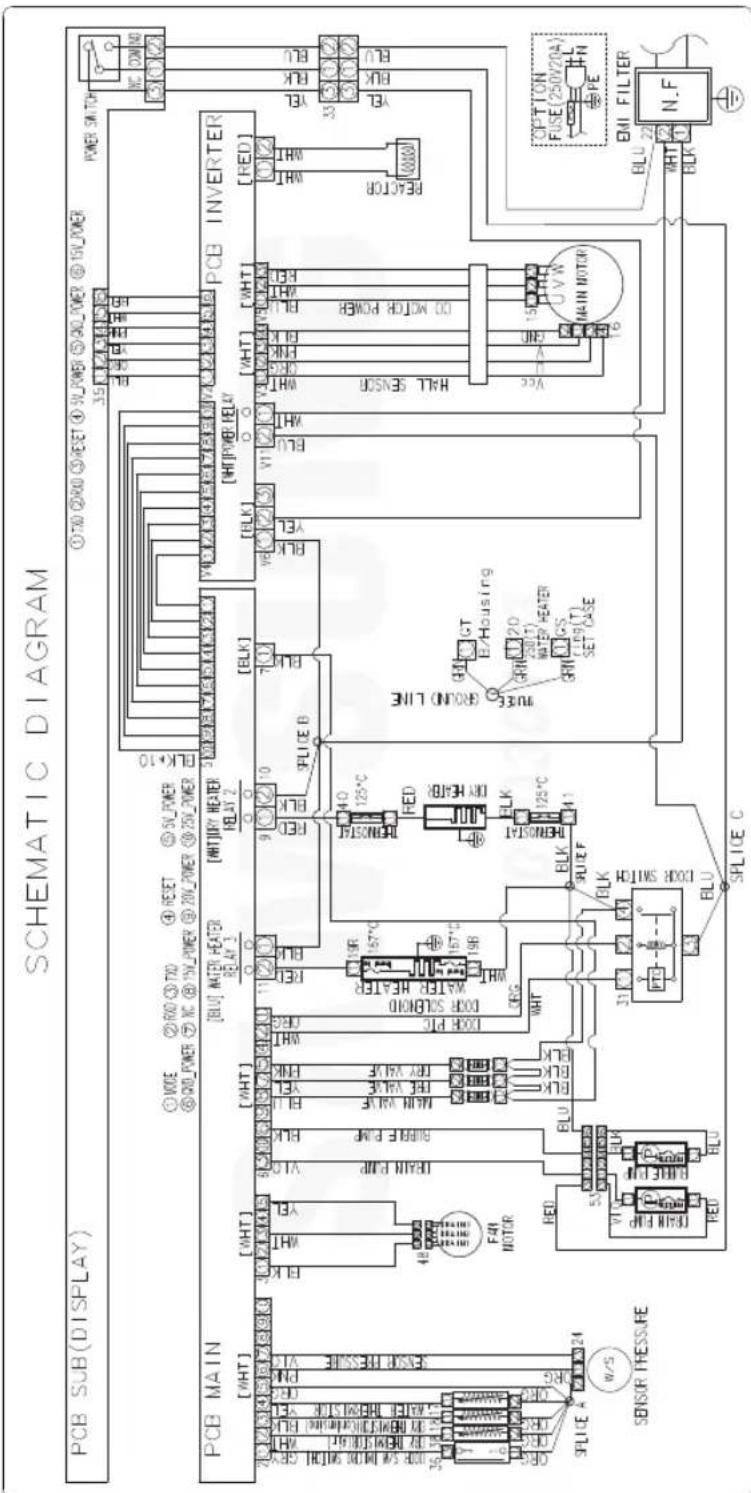

46 电路原理图

47 回收提示性信息

简体中文 - 3

安全信息

恭喜您使用新三星洗衣机。本手册包含安装、使用和护理电器的重要信息。使用产品前请仔细阅读本使用说明书，并请妥善保管。

您需要了解的安全说明

请仔细阅读本手册，以确保您了解如何安全有效地操作新电器的广泛特性和功能。请将手册保存在靠近电器的安全地方以备将来参阅。

本电器仅用于本说明手册描述的用途。

本手册的警告和重要安全说明没有包含所有可能发生的情况和情形。安装、保养和操作洗衣机时运用常识、注意事项和护理知识是您的责任。由于下列操作说明覆盖各种型号的洗衣机，您的洗衣机特性可能与本手册中描述的内容有所不同，不是所有警告标志都能适用。如果您有任何问题，请联络最近的服务中心寻求帮助，或者登录 www.samsung.com。

重要的安全标志

本用户手册中的图标和标记含义为：

警告	危险或不安全的行为,可能导致严重的人身伤害、死亡和/或财产损失。
注意	危险或不安全的行为,可能导致人身伤害和/或财产损失。
注意	使用洗衣机时,为了降低发生火灾、爆炸、触电或人身伤害等风险,请遵循以下基本的安全注意事项:
	阅读使用说明

此处的这些警告标记是为了防止对您和他人产生伤害。

请明确地遵循它们。

阅读完本手册后，将它存放在安全地方以备将来参阅。

使用电器前，请阅读所有指导说明。

和任何使用电力和移动部件的设备一样，潜在的危险是存在的。为了安全操作本电器，请熟悉它的操作并在使用时多加小心。

为了减少使用电器时发生火灾、触电或人身伤害的风险，请警告遵循基本的预防措施，措施如下：

1. 肢体、感官或精神上有残疾者、或缺乏经验或知识者（包括儿童）只有在监护人监督或指导下方可使用本电器、以确保安全。
2. 适用于欧洲：如果他们得到监督或遵循关于安全使用电器的指导并了解其中牵涉的危险、本电器能够由8岁及以上的儿童以及肢体、感官或精神上有残疾者、缺乏经验或知识者使用。儿童不能玩电器。无人监管时儿童不能清洁和进行用户维护工作。
3. 应该监管儿童以确保他们没有玩电器。
4. 如果电源线损坏、必须由制造商、维修人员或具有类似资格的人员进行替换。
5. 请使用电器随附的新软管、不应重复使用旧软管。
6. 底座具有通风口的电器、开口处不能被地毯堵塞住。

安全信息

1. 适用于欧洲：除非一直有人在旁监管、否则请让 3 岁以下的儿童远离设备。
2. 小心：为避免过热断路器不当重新设置导致危险、不可透过外部开关设备 提供本电器电源、或者将本电器连接至电力公司会定期开关电源的电路。
3. 如果已使用工业化学品进行清洁、则不使用滚筒式烘干机。
4. 如果适用、需经常清理棉絮收集器。
5. 滚筒式烘干机周围不允许积聚棉絮。 (不适用于计划向建筑物外部通风的电器)
6. 必须提供足够的通风、以避免烧其他燃料（包括明火）的电器发出的气体回流到房间。
7. 请勿在滚筒式烘干机中烘干未洗衣物。
8. 沾了食用油、丙酮、乙醇、汽油、煤油、除斑剂、松节油、蜡和除蜡剂等物质的衣物应用额外量的洗涤剂在热水中洗涤、再在滚筒式烘干机中烘干。

简体中文 - 6

1. 泡沫橡胶（乳胶）、浴帽、防水纺织品、橡胶制品等物品和带有泡沫橡胶垫的衣服或枕头不得在滚筒式烘干机中烘干。
2. 织物软化剂或类似产品应按织物软化剂说明的指定使用。
3. 滚筒式烘干机程序的最后部分不加热（冷却程序）、确保衣物所处温度不会损坏衣物。
4. 清除口袋中的所有物品、如打火机和火柴。
5. 警告：未完成烘干程序前、切勿停止滚筒式烘干机、除非快速移除并展开所有衣物以便散热。
6. 排气不得排入烟道、烟道用于排出燃烧天然气或其他燃料的电器排放的烟雾。
7. 本电器不得安装在滚筒式烘干机对面的上锁门、滑动门或带铰链的门背后、否则无法完全打开滚筒式烘干机门。

安全信息

警告关键的安装警告

本电器的安装必须由合资历的技工或服务公司执行。

- 如果不这样做可能会导致触电、火灾、爆炸、产品问题或伤害。

本电器沉重，因此提升时必须小心。

将电源线插入 AC 220 V / 50 Hz 的壁上插座或更高的地方，并且该插座只用于本电器。切勿使用延长线。

• 使用电源板和其他电器共用一个壁上插座或延长电源线可能会导致触电或火灾。
• 确保电源电压、频率和电流与产品规格中的参数相同。如果不这样做可能会导致触电或火灾。将电源插头紧紧插入壁上插座。

定期使用干抹布去除电源插头端子和触点上的异物，例如灰尘或水。

• 拔出电源插头并用干抹布进行清洁。
• 如果不这样做可能会导致触电或火灾。

将电源插头插入壁上插座，使电源线朝地板延伸。

- 如果您按照相反的方向将电源插头插入插座，线缆中的电线可能受损，这样可能导致触电或火灾。

由于材料可能存在危险，将所有包装材料放置在儿童无法接触的地方。

- 如果儿童将袋子套在头上，可能会造成窒息。

如果电器、电源插头或电源线受损，请联络最近的服务中心。本电器必须正确接地。

切勿将本电器地线连接到煤气管、塑胶水管或电话线上。

• 这样可能会导致触电、火灾、爆炸或产品问题。
• 切勿将电源线插入没有正确接地的插座，并且确保它符合本地和国家法规。

切勿将本电器安装在加热器或任何易燃材料附近。

切勿将本电器安装在潮湿、油腻或积满灰尘的地方，或者安装在阳光直射或暴露在雨水中（雨滴）的地方。

切勿将本电器安装在低温的位置。

- 霜冻可能引起管道爆裂。

切勿将本电器安装在煤气可能会泄漏的地方。

- 这样可能会导致触电或火灾。

简体中文 - 8

切勿使用电力变压器。

- 这样可能会导致触电或火灾。

切勿使用破损的电源插头、受损的电源线或者松脱的壁上插座。

- 这样可能会导致触电或火灾。

切勿拉扯或过度弯曲电源线。

切勿扭曲电源线或将其打结。

切勿将电源线钩在金属物体上，在电源线上放置重物，将电源线插入物体之间，或者将电源线推入电器后方的空间。

- 这样可能会导致触电或火灾。

拔出电源插头时切勿拉扯电源线。

- 握住插头再拔出电源插头。

- 如果不这样做可能会导致触电或火灾。

本电器的放置应以能够获得电源插头、供水龙头和排水管为准。

注意安装的注意事项

本电器应该安装在轻松接触电源插头的地方。

- 如果不这样做可能会因为漏电而导致触电或火灾。

将您的电器安装在可以支撑其重量的坚固水平地面。

- 如果不这样做可能导致异常振动、移动、噪音或产品问题。

警告关键的使用警告

如果电器被水淹，请立即关闭供水和电源并联络最近的服务中心。

• 切勿用湿手触摸电源插头。
• 如果不这样做可能会导致触电。

如果电器产生奇怪的噪音、烧焦臭或者冒烟，立即拔出电源插头并联络最近的服务中心。

- 如果不这样做可能会导致触电或火灾。

煤气泄漏（例如丙烷、瓶装液化气等）时，立即通风，切勿触摸电源插头。切勿触摸电器或电源线。

• 切勿使用通风扇。
• 一个火花都可能导致爆炸或火灾。

简体中文 - 9

安全信息

切勿让儿童在洗衣机内或上面玩耍。另外，处理电器时，请拆除洗衣机的门杆。

- 如果被困在产品内，儿童可能会窒息死亡。

使用前确保去除洗衣机底部的包装（海绵、聚苯乙烯泡沫）。

切勿清洗被汽油、煤油、苯、涂料稀释剂、酒精或其他易燃或易爆物质污染的物品。

- 这样可能会导致触电、火灾或爆炸。

洗衣机工作（高温清洗/烘干/脱水）时切勿强行打开洗衣机门。

- 从洗衣机里面流出的水可能导致灼伤或引起地板湿滑。

这样可能导致受伤。

- 强行开门可能导致产品损坏或人员受伤。

洗衣机正在运行时切勿将手插入洗衣机下面。

- 这样可能导致受伤。

切勿用湿手触摸电源插头。

- 这样可能导致触电。

洗衣机正在运行时切勿拔下电源插头关闭电器电源。

- 将电源插头再次插入壁上插座可能引起火花并导致触电或火灾。

如果无人监管，切勿让儿童或体弱者使用洗衣机。切勿让儿童爬进电器或爬上电器。

- 这样可能会导致触电、灼伤或伤害。

洗衣机工作时切勿将手或金属物件插入洗衣机下面。

- 这样可能导致受伤。

切勿拉扯电源线拔出电器插头。始终紧握插头将其直接拉出电源插座。

- 电源线的损坏可能导致短路、火灾和/或触电。

切勿尝试私自修理、拆卸或修改电器。

- 切勿使用标准保险丝以外的保险丝（例如铜线、铁丝等）。

- 当电器需要维修或重新安装时，请联络最近的服务中心。

- 如果不这样做可能会导致触电、火灾、产品问题或伤害。

如果供水软管从水龙头松脱并淹没电器，请拔出电源插头。

- 如果不这样做可能会导致触电或火灾。

长时间不用电器或打雷或雷暴时，请拔出电源插头。

- 如果不这样做可能会导致触电或火灾。

如果异物进入电器，请拔出电源插头并联络最近的三星客户服务站。

- 这样可能会导致触电或火灾。

切勿让儿童（或宠物）在洗衣机内或上面玩耍。洗衣机门无法从内部轻易打开，如果儿童被困在里面可能会发生严重伤害。

使用注意事项

当洗衣机被异物（例如去污剂、灰尘、食品废物等）污染时，请拔出电源插头并用湿润的软布清洁洗衣机。

- 如果不这样做将会导致褪色、变形、损坏或生锈。

前面的玻璃可能被猛烈的冲击撞碎。使用洗衣机时请多加小心。

- 如果玻璃破碎，可能会导致人身伤害。

停水之后或重新连接供水软管时，请缓慢打开水龙头。

长久时间不用之后，缓慢打开水龙头。

- 供水软管或水管中的气压可能损坏产品部件或导致漏水。

洗衣机工作过程中如果发生排水错误，请检查是否存在排水问题。

- 如果洗衣机正在使用时由于排水问题被淹没，则可能导致触电或火灾。

将衣物完全放入洗衣机内，使衣物不会被门挂住。

- 如果衣物被门挂住，则可能导致衣物或洗衣机损坏，或者导致漏水。

洗衣机不用时，请关闭供水。

确保供水软管连接器上的螺丝适当拧紧。

- 如果不这样做可能会导致财产损坏或人身伤害。

确保橡胶密封和前门玻璃没有被异物（例如废弃物、线、头发等）污染。

- 如果异物被门卡住或门未完全闭合，则可能导致漏水。

使用产品前打开水龙头并检查供水软管连接器是否拧紧并且没有漏水。

- 如果供水软管连接器上的螺丝松脱，则可能导致漏水。

您购买的产品专门为家庭使用而设计。

将产品用于商业用途可视为产品滥用。在这种情况下，产品将不受三星提供的标准保修期保护，并且由于此等滥用造成的故障或损坏，三星概不负责。

简体中文 - 11

安全信息

切勿站立在电器上或在电器上放置物品（例如衣物、点燃的蜡烛、点燃的香烟、餐具、化学品、金属物件等等）。

- 这样可能会导致触电、火灾、产品问题或人身伤害。

切勿在电器表面喷洒易挥发物质，如杀虫剂。

- 这样对人体有害，而且还会导致触电、火灾或产品问题。

切勿在洗衣机附近放置会产生电磁场的物品。

- 这样会因为故障而导致伤害。

高温清洗或烘干洗程排出的水是热的。切勿触摸。

- 这样可能导致灼伤或伤害。

切勿清洗、脱水或烘干防水坐垫、席子或衣服（*），除非您的电器具有清洗这些物品的特殊洗程。

(*)：羊毛被褥、防雨罩、钓鱼马甲、滑雪裤、睡袋、橡皮尿布、运动服以及自行车、摩托车和汽车罩等等。

- 切勿清洗厚席子或硬席子，即使洗衣机标记出现在清洗说明单上。这样可能由于异常振动导致人身伤害或损坏洗衣机、墙壁、地板或衣服。

- 切勿清洗具有橡胶背衬的小块地毯或门垫。橡胶背衬可能脱落并粘附在洗衣桶内，这样可能会发生故障，例如排水错误。

当洗涤剂料盒移除时切勿操作洗衣机。

- 这样可能会因为漏水而导致触电或人身伤害。

切勿在烘干时或烘干刚刚结束时接触洗衣桶内部，因为它还是热的。

- 这样可能导致灼伤。

切勿将手插入洗涤剂料盒中。

- 由于您的手可能会被洗涤剂输入装置卡住而导致受伤。

切勿将除衣物以外的任何物品（例如鞋、食品废物、动物）放入洗衣机内。

- 这样可能会因为异常振动而导致洗衣机损坏、人身伤害和宠物死亡。

切勿使用尖锐的物品，例如针、小刀、指甲钳等按压按键。

- 这样可能会导致触电或伤害。

切勿清洗被皮肤护理店或按摩诊所中常见的油、乳膏剂或乳液污染的衣物。

- 这样可能会导致橡胶密封变形并导致漏水。

切勿长时间在洗衣桶内放置金属物品，例如安全别针、发夹或漂白剂

• 这样会导致洗衣桶生锈。
• 如果洗衣桶表面开始生锈，请在表面涂上（中性）清洗剂并使用海绵清洁。切勿使用金属刷。

切勿直接使用干洗剂，切勿清洗、漂洗或脱水被干洗剂污染的衣物。

- 这样可能由于油的氧化作用产生的热量从而引发自燃。

切勿使用水冷/水暖装置的水。

- 这样可能会导致洗衣机出现问题。

洗衣机切勿使用洗手的天然香皂。

- 如果它变硬并沉积在洗衣机内，可能导致产品问题、褪色、生锈或难闻的异味。

将短袜和胸罩放置在洗网中并与其他衣物一起清洗。

切勿在洗网中清洗较大的物品，例如被褥。

- 如果不这样做可能会由于异常振动而导致伤害。

切勿使用硬性洗涤剂。

- 如果它在洗衣机内沉积，可能导致漏水。

确保要清洗的所有衣物口袋清空。

- 尖锐的硬物品（例如硬币、安全别针、钉子、螺丝或石头）都能够对电器产生重大损害

切勿清洗配有大皮带扣、纽扣或其他沉重金属物件的衣服。

根据其色牢度按照颜色对衣物进行分类并选择推荐的洗程、水温和其他功能。

- 不这样做可能会导致褪色或织物受损。

关门时注意儿童的手指有没有被门卡住。

- 如果不这样做可能会导致伤害。

安全信息

警告重大清洁警告

切勿在电器上直接喷水以清洁电器。

切勿使用强酸性清洁剂。

切勿使用苯、天拿水或酒精清洁电器。

- 这样可能会导致褪色、变形、损坏、触电或火灾。

清洁或保养前，请从壁上插座上拔出电器插头。

- 如果不这样做可能会导致触电或火灾。

安装洗衣机

确保安装人员严格遵循这些说明，以使新洗衣机能正常工作，并避免在洗涤衣物时对您造成伤害。

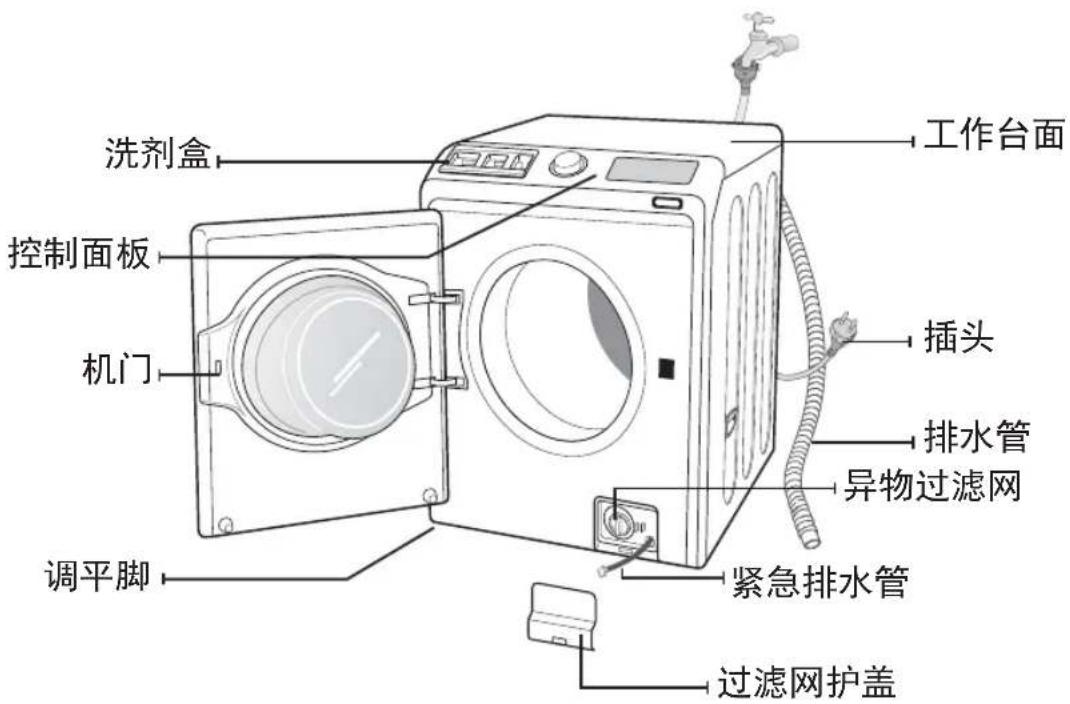

检查部件和控制面板

小心拆除洗衣机包装，并检查下图中所有部件是否齐全。如果洗衣机在运输途中损坏或以下部件不全，请与三星客服中心或您的经销商联系。

扳手(1)

螺栓孔盖 (5)

进水管(1)

水管定位器 (1)

排水管 (1)

用户手册 (1)

安装洗衣机

符合安装要求

供电和接地

为了避免发生火灾、触电、人身伤害等不必要的风险，必须依照国家电气标准 ANSI/FNPA，No. 70 最新修订版和当地的法律法规进行接线和接地。洗衣机用户应自行负责为本设备提供适当的电气维护。

切勿使用电源延长线。

警告仅可使用洗衣机自带的电源线。

准备安装时，请确保电源具有：

• 220V/50Hz 保险丝或电路断路器
• 为洗衣机供电的专用分支电路

洗衣机必须正确接地。如果洗衣机出现故障或损坏，接地线路可最大限度地降低电流阻力，从而减少触电的危险。

本产品自带的电源线上有一个三芯接地插头，可用于连接正确安装和接地的电源插座。

切勿将接地线与塑料管、煤气管道或热水管道连接。

接地线的错误连接可能会导致触电。

如果不确定洗衣机是否正确接地，请咨询合格的电工或维修人员。

请勿改装洗衣机随附的电源插头。

如果此插头不能插入插座，请联系合格的电工安装正确的插座。

供水

当水压为 50 kPa - 800 kPa 时，洗衣机将正确注水。水压低于 50 kPa 可能会导致水阀失灵，使其无法完全关闭。或者，洗衣机的注水时间可能会超过控制器允许的时间，从而导致洗衣机停止运转。（控制器内置了一个注水时间限制功能，用于防止内部水管松动时造成水流溢出/水淹。）

水龙头必须位于距洗衣机背面 4 英寸（122 厘米）的范围内，以便进水管能够连接到洗衣机上。

大多数水管店都出售各种长度的进水管，最长可达 10 英寸（305 厘米）。

您可以通过以下途径降低漏水和水淹的风险：

• 确保水龙头位置合理，容易连接。
• 洗衣机闲置时关闭水龙头。
• 定期检查进水管装置是否漏水。

初次使用洗衣机前，检查水阀和水龙头的所有连接处是否漏水。

简体中文 - 16

排水

三星建议使用高度为 18 英寸（46 厘米）的垂直管道。

排水管必须经由排水管夹延伸至垂直管道。垂直管道的直径必须足以容纳排水管的外径。

排水管是出厂配置。

地面

为了实现最佳性能，必须将洗衣机安装在结构稳固的地面上。

为了使振动和/或不平衡的负荷最小化，木地板需要进一步加固。

地毯和不坚硬的地砖表面可能会在脱水程序中导致洗衣机振动和轻微移动。

切勿将洗衣机安装在平台上或支撑不足的结构上。

环境温度

由于洗衣机的水阀、泵和水管内总会留存一些水，因此请勿将洗衣机安装在可能结冰的地方。管道内结冰可能会损坏传动带、泵和其他部件。

凹室或壁橱安装

为了使洗衣机安全正常地工作，其各侧面的最小间隙应为：

侧面 - 25 mm 背面 - 51 mm

如果将洗衣机和干衣机安装在一起，凹室或壁橱的前面必须留有至少465 mm 空气流畅的通风口。

仅安装洗衣机无需特殊的通风口。

安装洗衣机

步骤 1

选择安装位置

安装洗衣机前，请确保安装位置：

· 具有坚固平坦的地面，没有可能会阻塞通风口的地毯或地板材料
- 避免日光直射
- 通风良好
- 不会结冰（温度不低于 32^ F 或 0^ C ）
- 远离热源，例如油或煤气
- 具有足够的空间，以使洗衣机不会压在电源线上

简体中文 - 17

安装洗衣机

步骤 2

拆除运输螺栓

安装洗衣机前，必须拆除位于箱壳背面的五个运输螺栓。

1. 使用随附的扳手拧松所有螺栓。

1. 请妥善保存运输螺栓，以备将来搬动洗衣机时使用。

包装材料可能对儿童有危险，请将包装材料（塑料袋、聚苯警告乙烯等）置于儿童无法接触的地方。

步骤 3

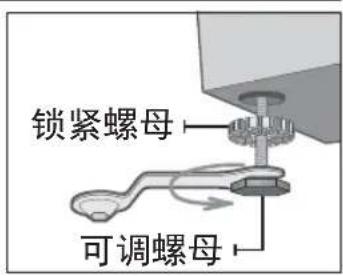

调整调平脚

安装洗衣机前，请确保电源插头、供水和排水位置方便连接。

1. 将洗衣机滑动至适当的位置。

2. 通过旋转可调螺母，使洗衣机保持平稳（如图所示）。

1. 洗衣机水平放置好后，用 “一” 字螺丝刀拧紧螺母。

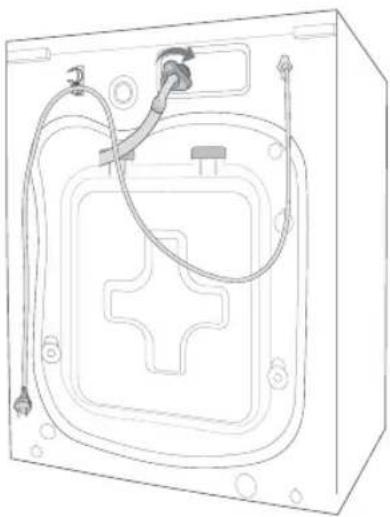

1. 将冷水进水管的 L 型装配臂连接至机背的冷水进水口。然后用手拧紧。

进水管的两端，必须分别连接洗衣机及水龙头。切勿拉扯进水管。如果进水管太短，可更换一条较长的高压水管。

1. 将冷水进水管的另一端连接至水槽的冷水水龙头，并用手拧紧。如有必要，您可以重新调整洗衣机机背的进水管位置。方法是松开装配臂，转动水管，并再次拧紧装配臂。

1. 首先, 用 “十” 字螺丝刀松开连接器上的四个螺钉。然后, 按箭头方向转动连接器 (2) 部分, 直至出现一条 5 ~mm 的缝隙。

1. 将连接器连接至水龙头，同时向上提起连接器，并拧紧螺钉。然后，按箭头方向转动（2）部分，将（1）和（2）接在一起。

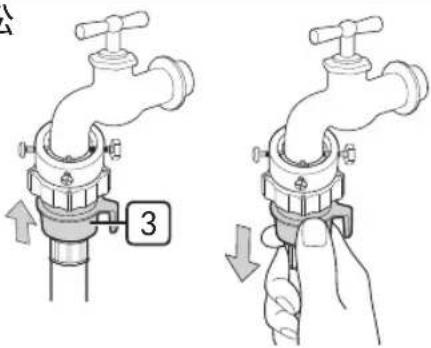

1. 将进水管连接至连接器。当您松开（3）部分时，伴随“喀哒”声水管将自动连接至连接器。

在将进水管连接至连接器后，向下拉动进水管以确保安装正确。

1. 将进水管的另一端连接至洗衣机后侧的进水阀。 将水管按顺时针方向旋入。

1. 打开水龙头，确保水阀、水龙头或连接器处没有漏水。

如果出现漏水，请重复以上步骤。

如果出现漏水，请勿使用洗衣机。警告否则可能导致触电或人身伤害。

- 如果水龙头带有螺旋式的龙头，如图所示将进水管连接至水龙头。

如果水龙头为正方形或太大，请在将水龙头插入连接器之前取出垫圈。

安装洗衣机

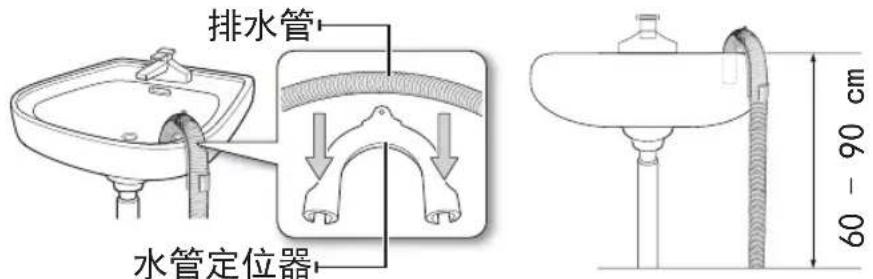

连接排水管

排水管末端的摆放位置有以下三种：

1. 搭在洗涤池的边缘：排水管放置的高度必须介于 60 cm 至 90 cm 之间。要使排水管保持合适的排水弯曲度，请使用提供的塑料水管定位器。

使用吊钩将定位器固定在墙壁上，或用绳子将定位器系在水龙头上，以免排水管移位。

1. 连接水槽排水道分支：排水道分支必须高于水槽吸水管，以确保洗衣机排水管离地至少 60 cm。

2. 连接排水道：排水道长度必须为 60 cm 至 90 cm，我们建议使用高度为 65 cm 的垂直管道。

步骤 5

接通洗衣机电源

将电源线插头插入壁式插座，此插座必须是受保险丝或电路断路器保护的 220V/50Hz 合格电源插座。

（欲获得关于电气和接地要求的详细信息，请参阅第 16 页。）

测试运行

在完成洗衣机安装后，请运行漂洗+脱水程序以确保安装正确。

洗涤衣物

在使用全新的三星洗衣机洗涤时，最难决定的是先洗哪些衣物。

首次洗涤

第一次洗衣之前，在没有衣物的情况下，建议进行一次全过程的洗涤。

1. 按下电源按钮。
2. 打开洗剂盒，然后将少量洗涤剂加入分隔盒中 ⑪。
3. 打开水龙头给洗衣机注水。
4. 按开始/暂停按钮。

这样可以排出在制造商测试过程中残留在洗衣机内的水。

分隔盒 1:	用于预洗或浆洗的洗涤剂。
分隔盒 10:	用于主洗的洗涤剂、软水剂、预浸溶剂、漂白剂及除污产品。
分隔盒 8:	添加剂,例如衣物柔顺剂或定型剂(高度不要超过“A”的下缘)

基本说明

1. 按打开机门按钮打开洗衣机门，然后将衣物放入洗衣机中。

切勿将过量衣物放进洗衣机内洗涤。

警告请参阅第 24 页的表格，确定不同种类衣物的洗衣容量。

确保衣物没有被机门夹住，否则可能会造成漏水。

• 洗涤完成后，洗涤剂可能会残留在洗衣机前部的橡胶部件内。清除任何残留的洗涤剂，否则可能会造成漏水。

• 请勿洗涤防水衣物。

• 关上机门，锁定到位。

• 开启电源。
• 将洗涤剂和添加剂倒入洗剂盒。
• 选择合适的洗涤程序和选项。

洗涤指示灯会亮起，同时预计的程序时间会显示于显示屏上。

1. 按开始/暂停按钮。

简体中文 - 23

洗涤衣物

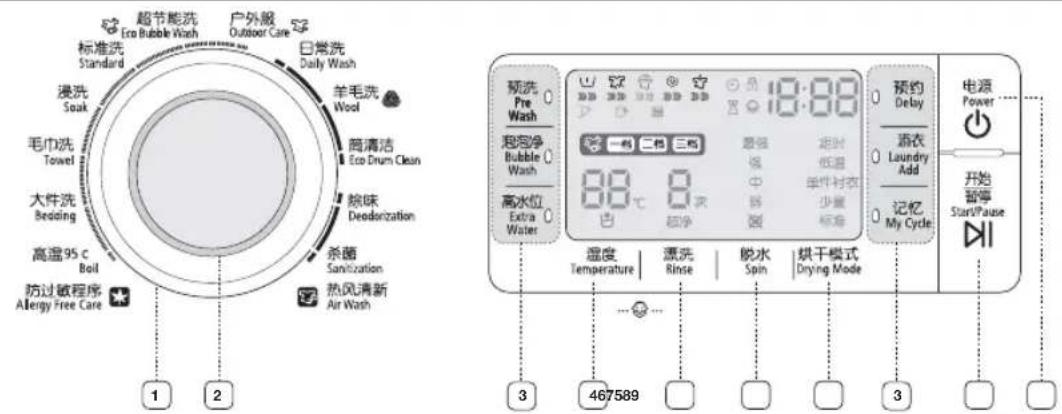

控制面板概观

① 数字图形显示 显示洗涤程序剩余时间、所有程序信息及错误消息。

② 洗涤选择器

选择洗涤过程中的洗涤类型和脱水速度。

请参阅 “使用洗涤选择器洗衣” 了解更多详细信息（见第 30 页）。

标准洗 一 适用于中度或轻度脏污的棉质衣物、床上用品、桌布、内衣、毛巾和衬衫等。

浸洗 - 使用浸洗功能可有效去除重度污渍。

毛巾洗 - 本程序可有效清洗毛巾类物品。

大件洗 — 适用于洗涤床罩、床单、被套等

仅洗涤一种低于 2 Kg 的床上用品可实现最佳洗涤效果。

高温 95^ C - 本程序适用于清洗我们每天换洗的内衣，去除顽固污垢的同时杀灭细菌。

超节能洗 — 低温超节能程序可确保实现最佳洗涤效果，同时有效节能。

户外服 — 适用于洗涤登山服、滑雪服和运动服等户外衣物。 衣料包括功能性整理工艺面料以及氨纶、弹性材料和超细纤维等纤维面料。

日常洗 一 适用于洗涤内衣和衬衣等日常衣物。

羊毛洗 — 仅适用于可机洗的羊毛制品。

本洗衣机羊毛洗涤程序已经获得国际纯羊毛标志认证。根据衣物缝入标签上的洗涤护理说明及本机羊毛洗程序说明，可对可机洗纯羊毛标志服装进行洗涤。洗衣机认证编号M0509

筒清洁 - 用于清洁滚筒。此程序可清洁滚筒内的污物和细菌。

简体中文 - 24

	建议定期使用(每完成40次洗涤后)。无需洗涤剂或漂白剂。热风清新-此程序能有效去除难闻异味。将洗涤选择器旋转至下列操作模式。(杀菌→除味)·除味-减少衣物的异味·杀菌-通过风力更强、温度更高的热风对衣物进行除味和杀菌。漂洗+脱水-用于只需添加衣料柔顺剂漂洗的衣物。
3“功能”选择按钮	预洗-按此按钮选择预洗。预洗表示在进行主洗之前,先初步洗涤10分钟。预洗功能对于洗涤过脏的衣物很有效。预洗仅适用于:“标准洗”、“大件洗”和“毛巾洗”。泡泡净-滚筒内产生的泡泡能够帮助洗涤剂更加迅速和有效地渗透到衣物中。此功能不仅不伤衣物,还可以缩短洗衣时间、提高洗涤效果。·选择好洗衣程序后,使用此按钮启用泡泡净功能。·一旦开始洗衣后,不能再添加或选择泡泡净功能。·不同洗衣程序对应的泡泡净功能可能不一样。高水位-按此按钮可提高漂洗程序中的水位。预约-重复按此按钮可依次选择各种可用的预约选项(至多19小时,按小时递增)。显示的小时数为洗衣过程完成的时间。添衣-在洗衣过程中按下此按钮,可添加衣物(见第26页“添衣”)。记忆-选择您喜欢的程序,包括温度、脱水、脏污程度和选项等。
4“温度”选择按钮	重复按此按钮可依次选择各种可用的水温选项:(冷水 日 、 30^ 、 40^ 、 60^ 、 75^ 和 95^ )。
5“漂洗”选择按钮	按此按钮可增加漂洗次数。漂洗次数最多为七次。
6“脱水”选择按钮	重复按此按钮可依次选择各种可用的脱水速度。“免脱水 日 ”-最后一次排水之后,衣物不经脱水留在滚筒内。

洗涤衣物

7 “烘干模式”选择按钮	按此按钮依次选择下列选项。标准→少量→单件衬衣→低温→定时(30分钟→60分钟→90分钟→120分钟→150分钟)“标准”-选择此功能,可通过感知衣物的数量和重量自动干燥衣物。此功能适用于干燥棉质衣物,如棉质长裤、T恤和棉质内衣。“少量”-选择此功能可彻底地干燥棉质衣物。(适合干燥厚重的衣物,如牛仔裤、毛巾和运动服等。)“单件衬衣”-烘干后使衣物保持适宜的湿度,便于熨烫。“低温”-选择此功能,可在低温下干燥遇高温变形的衣物。(适合混纺布料,以及由聚酯纤维和尼龙等合成纤维织成的布料。)“定时”-在设定的时间段内对衣物进行烘干。☑ 有些衣物即使在低温下也可能变形,因此不适合进行烘干。必须避免采用本洗衣机洗涤这类衣物。· “标准”、“少量”、“单件衬衣”和“低温”烘干模式可感知衣物的重量,以更加彻底地烘干衣物,同时还会精确地显示烘干时间。· 根据衣物的类型和数量,烘干条件可能有所不同。
8 “开始/暂停”选择按钮	用于启动洗涤程序,或暂停洗涤程序。
9 “电源”按钮	按一次启动洗衣机,再按一次可关闭洗衣机。如果洗衣机启动后闲置超过10分钟,电源将自动关闭。

童锁

“童锁”功能可锁定操作按钮，以防止选定的洗涤程序被改变。

激活/停用

若要激活或停用“童锁”功能，请同时按温度和漂洗按钮持续3秒钟。激活此功能后，“童锁”指示灯将会亮起。

当“童锁”功能被激活时，只有电源按钮可用。即使在开关电源或在断开电源线连接再重新连接后，“童锁”功能依然有效。

3 秒

预约

您可以设定洗衣机在将来时间自动完成洗衣操作，可选的延迟时间最多为 19 小时

（按小时递增）。显示的小时数为洗涤完成的时间。

1. 依照衣物种类，以手动或自动方式设定洗衣机。
2. 重复按预约按钮，直至设定所需的预约时间。
3. 按开始/暂停按钮。“预约”指示灯将亮起，时钟开始倒计时，直至到达设定时间为止。
4. 要取消 “预约” 功能，请按电源按钮，然后再次启动洗衣机。

洗涤衣物

添衣

当洗衣机工作时，机门处于锁定状态，“添衣”指示灯未亮，不能向机内添加衣物。

只有当“添衣”指示灯亮起时，才能向洗衣机添加衣物。

1. 按下添衣按钮。

洗衣机将自动暂停。

1. 请等待约 30 秒后检查 “添衣” 指示灯的状态。

2. 闪烁：机内水位已降至可添加衣物的安全水位。

3. 熄灭：可向机内添加衣物。

4. 添加衣物。

5. 按开始/暂停按钮。

请勿在洗衣机内已经产生泡沫或已经注满水时添加衣物。

否则，泡沫或水可能溢出机门。 打开机门前，请仔细检查。

• 我们建议您在洗衣程序开始运行前 5 分钟选择“添衣”功能。
• 如果洗衣时筒内温度超过 55 °C 或烘干时超过 70 °C，将无法选择“添衣”功能。

请勿强行打开机门，否则可能导致您受伤或洗衣机受损。

记忆

方便您一键激活自定义洗涤程序（包括温度、脱水、脏污程序等）。

将衣物添加进洗衣机后，按下记忆按钮，使用保存的记忆选项。

所选择的程序和选项指示灯将闪烁。

在 “记忆” 模式下，您可按如下所示设置所有选项。

1. 打开进水龙头。
2. 按下电源按钮。
3. 使用洗涤选择器选择洗涤程序。
4. 选择完洗涤程序后，设置各个选项。

请参阅第 41 页的 “程序表”，了解每个程序的可用选项设置。

1. 然后，您可在 “记忆” 模式下按住记忆按钮超过 3 秒钟，以存储选定的程序和选项。

所选择的程序和选项将在下次选择“记忆”功能时显示。

您可重复上述步骤更改“记忆”设置。

最近一次使用的设置将在下次选择“记忆”功能时显示。

如果按下“记忆”按钮并在3秒钟内松开，则将显示上次保存的程序和选项。

如果按住 “记忆” 按钮超过 3 秒钟，则将保存当前设置的程序和选项，LED 闪烁 3 秒。

简体中文 - 28

泡泡净

滚筒内产生的泡泡能够帮助洗涤剂更加迅速和有效地渗透到衣物中。此功能不仅不伤衣物，还可以缩短洗衣时间、提高洗涤效果。

除 “筒清洁” 外的所有洗衣程序均可选用此功能。

程序 泡泡净功能 取消泡泡净功能
“标准洗”、“浸洗”和“毛巾洗”	一档、二档、三档	可用
大件洗、高温 95°C	三档日常洗、	羊毛洗不可用
超节能洗、户外服

1. 按打开机门按钮打开洗衣机门，然后将衣物放入洗衣机并关好机门。
2. 按下电源按钮。
3. 选择一种功能。
4. 打开洗剂盒，根据衣物量，将适量的洗涤剂和衣物柔顺剂放入相应的分隔盒内，

然后关闭洗剂盒。

• 将适量的洗涤剂添加到洗剂分隔盒⑪中，并将衣物柔顺剂添加到柔顺剂分隔盒⑧中（不要超过衣物柔顺剂最高线）

• 选择“预洗”程序时，也可在预洗分隔盒①中添加洗涤剂。

• 要调整泡泡净功能，可重复按泡泡净功能按钮选择下列选项：

一档 → 二档 → 三档 → 取消

• 一档：可迅速有效地洗涤您常洗的衣物。（根据衣物量的大小，选定的程序可能会自动跳到第3步。）
  · 二档：增加泡沫量，进行深度清洗。当您需要更强洗净力时可使用此档位。
  · 三档：此档位生成的泡沫量最大，利于清洗过脏衣物。

• 按开始/暂停按钮。

• 按开始/暂停按钮开始洗涤。

• 将自动检测衣物量并开始洗衣。
• 洗衣机开始运转后，无法再增加或选择泡泡净功能。

将通过指定量的洗涤剂产生足够的泡沫。

· 请经常清洁异物过滤网。 定期清洁有助于产生足够的泡沫。
- 根据洗涤剂和衣物的不同，泡沫可能会被吸收，因此看起来泡沫量较少。
- 虽然在开始洗涤时就会产生泡沫，但用户可能要过几分钟才能看到泡沫。

洗涤衣物

热风清新

由于 “热风清新” 功能具备强大的通风系统，因此无需用水即可清新衣物。

可以清新的衣物包括毛绒外套、棉质工作服、毛线衫和西服等。

(两套或两套以下，少于 1 公斤)

1. 打开机门，将衣物放入洗衣机后关上机门。
2. 按下电源按钮。
3. 旋转洗涤选择器选择热风清新。

模式 程序时间
除味 26 分钟
杀菌 25 分钟

一旦您选择了其中一项，就不能再选用其他按钮，您只能选择3:00 - 19:00 小时的“预约”时间。

1. 关闭机门，按下开始/暂停按钮。

当滚筒内有水时，不能使用热风清新功能。排干水后，选择热风清新按钮。
- 按下开始/暂停或电源按钮，取出衣物。
- “热风清新”程序可配合使用芳香片或干衣芳香片，以增加清新衣物的芳香
(一套或两套衣物用一片)。

不要用“热风清新”功能清新以下衣物：

· 由皮革、貂皮、皮毛、丝绸等制成的较敏感的衣物。
- 有蕾丝花边的内衣、用“胶水固定”的玩具娃娃衬垫以及装饰可能会松落的礼服。
· 有钮扣的衣物，扣子很可能会被弄坏。
- 定形的衣物很可能会变形。
- 质地硬的床上用品，例如木枕（护颈枕）

参阅烘干容量标签，确保放入的衣物体积不超过 5.0kg 干衣物的标线。

1. 打开机门，放入衣物后关上机门。

2. 按下电源按钮后再按下烘干模式按钮。本洗衣机将自动选择标准程序。

“筒清洁”、“热风清新”和“羊毛洗”不可使用“烘干模式”。

1. 按下文所述选择烘干按钮。

烘干程序

- 按下此按钮可依次选择下列烘干类型:

标准 → 少量 → 单件衬衣 → 低温。 → 定时（30 分钟 → 60 分钟 → 90 分钟 → 120 分钟 → 150 分钟） → 标准

烘干类型 信息			最大衣量	时间(最大衣量)
自动烘干	标准 适合棉质长裤、T 恤、棉质内衣等		8.0 kg	270 分钟
	少量 适合牛仔裤、毛巾、运动服以及其他相对较厚重的衣物		8.0 kg	40 分钟
	单件衬衣	烘干后使衣物保持适宜湿度,便于熨烫	-19	分钟
	低温 在低温下烘干衣物,以保护衣物质地。		8.0 kg	230 分钟
定时烘干	定时 您可以根据衣物质地、数量和湿度选择相应的烘干时间。		-150	分钟

• 采用自动烘干程序，洗衣机会在进行烘干前感知衣物重量、适当调整并自动显示烘干时间。
• 对于重量低于 5.0kg 的衣物，请使用“自动烘干”选项。对于重量超过 5.0kg 的衣物，请使用“定时烘干”。
• 如果同时选择了脱水和烘干程序，将自动选择脱水速度以增加烘干效果。

• 使用烘干程序时，请检查有无打开供水阀。

• 在洗涤剂盒中加入适量的洗涤剂盒和纤维柔顺剂，并关好。

• 按下开始/暂停按钮。

本洗衣机将自动执行从洗涤到烘干的最佳功能。

• 开始烘干后不可更改选定的程序。
• 如果没有供应冷水，烘干程序将不会执行。
• 如果您手洗衣物后想脱水，同时选择“脱水”按钮和“烘干”按钮。

简体中文 - 31

洗涤衣物

使用洗涤选择器洗衣

这台全新的洗衣机采用三星的“标准控制”自动操控系统，令洗衣工作变得更轻松。

选择某一洗涤程序时，洗衣机会自动设定合适的温度、洗涤时间及洗涤速度。

1. 打开进水龙头。
2. 按下电源按钮。
3. 打开机门。
4. 将衣物逐一轻放于滚筒内，不要放入过量衣物。
5. 关上机门。
6. 打开洗剂盒并加入洗涤剂。如需要，请将衣物柔顺剂或预洗洗涤剂放入适当的分隔盒内。

“预洗”功能仅适用于“标准洗”、“浸洗”、“毛巾洗”、“大件洗”和“高温 95℃”程序。

只有在衣物过脏时才需要使用此功能。

1. 根据衣料类型，使用洗涤选择器选择合适的洗涤程序：标准洗、浸洗、毛巾洗、大件洗、高温 95^ C、防过敏程序、日常洗、羊毛洗和筒清洁。

选定程序后，控制面板上相应的指示灯会亮起。

1. 此时，按相应选项按钮即可控制洗涤温度、漂洗次数、脱水速度及预约时间。

2. 按开始/暂停按钮，洗衣机将开始洗衣。

程序指示灯会亮起，同时洗涤过程的剩余时间会显示于显示屏上。

暂停选项

开始洗涤后的 5 分钟内，可以添加/取出衣物。

1. 按下开始/暂停按钮以使机门解锁。

当水温太热或水位太高时，机门无法打开。

1. 关闭机门后，按下开始/暂停按钮以重新启动洗涤过程。

洗涤过程结束时：

整个洗涤过程结束后，电源会自动关闭。

1. 打开机门。
2. 取出衣物。

手动洗衣

您可以不使用洗涤选择器，以手动方式洗涤衣物。

1. 打开进水龙头。
2. 按下洗衣机上的电源按钮。
3. 按下打开机门按钮，打开洗衣机门。
4. 将衣物逐一轻放于滚筒内，不要放入过量衣物。
5. 关上机门。
6. 打开洗剂盒并加入洗涤剂，如需要，还可在适当的分隔盒内加入衣物柔顺剂或预洗洗涤剂。
7. 按温度按钮选择合适的水温。 (冷水、 30^ C、 40^ C、 60^ C、 75^ C 和 95^ C)
8. 按下漂洗按钮选择所需的漂洗次数。 漂洗次数最多为五次。 洗涤时间相应增加。
9. 按脱水按钮选择脱水速度。 通过免排水功能，您可以从洗衣机中取出湿衣物。 (☐：免排水、☒：免脱水)
10. 重复按“预约”按钮可依次选择各种可用的“预约”选项（至多19小时，按小时递增）。显示的小时数为洗涤完成的时间。
11. 按开始/暂停按钮，洗衣机会开始洗衣程序。

洗涤指南

请遵照这些简易指南以获得最清洁高效的洗涤效果。

洗涤前，务必查看衣物上的保养标签。

按以下标准将衣物分类洗涤：

• 衣物保养标签：将衣物分成标准、混合纤维、化纤衣物、丝质、羊毛及人造丝。
• 颜色：将白色与其他颜色的衣物分开。新的有色衣物需单独洗涤。
• 大小：将不同大小的衣物一起洗涤可增强洗涤效果。
• 耐磨程度：轻柔衣物单独洗涤，使用“羊毛洗”程序洗涤新的纯羊毛衣物、窗帘布及丝质衣物。查看洗涤衣物上的标签或参阅附录说明上的衣物保养表。

洗涤衣物

清空口袋

在每次洗涤前，掏空所有衣物的口袋。形状不规则的小硬物，例如硬币、小刀、别针和曲别针可能会损坏洗衣机。请勿洗涤带有较大搭扣、钮扣或其他重金属饰品的衣物。

衣物上的金属物件可能会损坏衣物和滚筒。带有装饰钮扣和印花的衣物在洗涤前应将内侧外翻。洗涤带有拉链的裤子和夹克时请拉上拉链，以免损坏滚筒。洗涤之前应拉上拉链并用细绳固定。

带有长绳的衣物可能与其他衣物缠绕，导致衣物损坏。洗涤之前必须将长绳固定。

预洗棉质衣物

本款洗衣机配合新型洗涤剂可达到最理想的洗涤效果，为您节省用电、时间、用水及洗涤剂。但是，对于较脏的棉质衣物，使用蛋白质配方洗涤剂进行预洗效果更佳。

确定洗衣容量

切勿将过量衣物放进洗衣机内洗涤，否则可能会影响洗衣效果。

可以参考下表，确定不同种类衣物的洗衣容量。

衣料种类 洗衣容量
型号 WD0130XTK
标准洗 13.0 kg
浸洗 13.0 kg
毛巾洗 5.0 kg
大件洗 3.5 kg
高温 95°C 6.0 kg
羊毛洗 4.0 kg

当机内衣物摆放不均匀时（显示屏上的“UE”灯亮起），请重新摆放衣物。

洗涤剂和添加剂信息

洗涤剂的选择

您应根据衣料种类（标准衣物、化纤衣物、需高温洗衣物、羊毛）、颜色、水温和脏污程度选用适当的洗涤剂。请务必使用自动洗衣机专用的“低泡”洗涤剂。

请参照洗涤剂制造商建议的衣物重量、脏污程度及所在地区的水质硬度。如果不清楚水质硬度情况，请向当地供水机构查询。

切勿使用已经硬化或固化的洗涤剂，因为这些洗涤剂可能会在漂洗程序中残留。

这将导致您的洗衣机无法正常漂洗或溢出受阻。

洗剂盒

本洗衣机具有分别放置洗涤剂和衣物柔顺剂的分隔盒。启动洗衣机前，请将所有衣物添加剂倒入正确的分隔盒。

切勿在洗衣机运转时打开洗剂盒。

1. 打开控制面板左侧的洗剂盒。
2. 在启动洗衣机前，将建议用量的洗涤剂直接放入洗涤剂分隔盒 ⑪。
3. 如有必要，将建议用量的衣物柔顺剂放入柔顺剂分隔盒。
4. 使用 “预洗” 选项时，将建议用量的洗涤剂放入预洗分隔盒 ①。

洗涤大件衣物时，切勿使用以下种类的洗涤剂。

• 片式和胶囊式洗涤剂
• 球装和网装洗涤剂

浓缩或浓稠的衣物柔顺剂和软化剂必须先用少量清水稀释后才能倒入，以免堵塞入口。

保持洗衣机清洁可改善洗衣机性能，避免不必要的修理，并延长使用寿命。

筒清洁

此程序是一个自清洁程序，用于去除洗衣机内可能滋生的霉菌。

1. 按下电源按钮。
2. 将洗涤选择器旋转至“筒清洁”程序。

- 仅可使用“预约”功能。

- “筒清洁”程序的水温设置为 75^ C 。

您无法更改水温。

1. 将适量的清洁剂倒入洗涤剂分隔盒 ⑪，然后合上洗剂盒（使用清洁剂清洁滚筒时）。

- 请确保使用推荐的清洁剂清洁滚筒。

- 滚筒清洁剂包括粉状和液状。

- 请确保使用推荐的清洁剂清洁滚筒。 - 滚筒清洁剂包括粉状和液状。

液体清洁剂仅可与液体洗剂盒（可选）搭配使用。

1. 按开始/暂停按钮。

- 按开始/暂停按钮，“筒清洁”程序将会启动。

- 使用“筒清洁”程序，您可以不用清洁剂就能清洁滚筒。

- 洗衣机内有衣物时，请勿使用“筒清洁”程序。

- 使用“筒清洁”程序，您可以不用清洁剂就能清洁滚筒。 - 洗衣机内有衣物时，请勿使用“筒清洁”程序。

这样可能损坏衣物面料或导致洗衣机故障。

请勿在“筒清洁”程序中使用普通洗涤剂。

- 滚筒清洁剂的用量仅应为清洁剂制造商建议用量的 1/10。

由于含氯漂白剂可能导致本产品变色，请务必仅使用氧化漂白剂。

- 粉状清洁剂：使用［粉状漂白剂］或［滚筒清洁专用的清洁剂］。

- 液体清洁剂：使用 [液体漂白剂] 或 [滚筒清洁专用的清洁剂]。

- 请勿在“筒清洁”程序中使用普通洗涤剂。 - 滚筒清洁剂的用量仅应为清洁剂制造商建议用量的 1 / 10 。 - 由于含氯漂白剂可能导致本产品变色，请务必仅使用氧化漂白剂。 - 粉状清洁剂：使用[粉状漂白剂]或[滚筒清洁专用的清洁剂]。 - 液体清洁剂：使用[液体漂白剂]或[滚筒清洁专用的清洁剂]。

筒清洁自动报警功能

• 如果洗涤结束后，显示屏上的“筒清洁”指示灯和“洗涤选择器”上的指示灯都亮起，则表明滚筒需要清洁。
  此时，请取出洗衣机内的衣物，开机并运行“筒清洁”程序来清洁滚筒。
• 如果未运行“筒清洁”程序，显示屏上的“筒清洁”指示灯和“洗涤选择器”上的指示灯都会熄灭。但洗涤两次之后，显示屏上的“筒清洁”指示灯和“洗涤选择器”上的指示灯会再次亮起。但这样不会导致洗衣机故障。
  虽然“筒清洁自动报警”通常会一个月左右出现一次，
  但它的频率要视洗衣机的使用次数而定。
• 报警时，请同时清洁异物过滤网（请参阅36页的“清洁异物过滤网”部分）。
  否则泡泡净功能的效果可能降低。

清洁和保养洗衣机

如果出现停电情况，则在取出所有衣服前排出所有残留水。

保持洗衣机清洁可改善洗衣机性能，避免不必要的修理，并延长使用寿命。

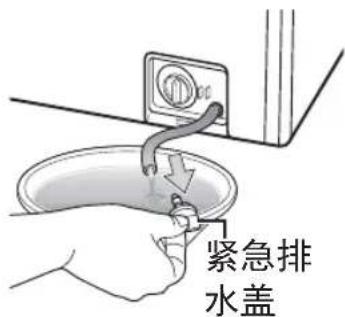

紧急排水

1. 拔下洗衣机的电源插头。
2. 按下过滤网护盖上的释放按钮，将其从洗衣机内取出。

1. 放下紧急排水管。
2. 向左拧开紧急排水盖。

1. 捏住紧急排水管末端的盖子，将其慢慢拉出约 15 cm。

2. 将水排入容器内。

3. 拧紧盖子并将紧急排水管放回原位。
4. 重新装上过滤网护盖。

清洁外壳

1. 用软布及非腐蚀性家用清洁剂擦拭洗衣机表面，包括控制面板。
2. 用软布擦干表面。
3. 切勿用水冲淋洗衣机。

清洁异物过滤网

建议每年清洁异物过滤网 5 或 6 次，或者在显示屏出现错误信息 “5E” 时进行清洗。（请参阅上一页中的“紧急排水”。）

1. 拨下洗衣机的电源插头。
2. 按下过滤网护盖上的释放按钮，将其从洗衣机内取出。
3. 放下紧急排水管。
4. 向左拧开紧急排水盖，并排干水。
5. 拧紧盖子并将紧急排水管放回原位。
6. 拧开异物过滤网盖。

1. 清除异物过滤网上的所有污垢或其他杂物。 请确保异物过滤网背后的排水泵推进器未阻塞。

2. 重新装上异物过滤网盖。

3. 重新装上过滤网护盖。

每年最少应清洁一次水管过滤网，或者在显示屏出现错误信息 “4E” 时进行清洁。

1. 关闭洗衣机的供水水龙头。
2. 拧开洗衣机背面的水管。为了防止水管中的水因空气压力突然涌出，请用布堵住水管。
3. 用钳子从水管末端轻轻拉出过滤网，以清水冲洗干净。并彻底清洁螺纹连接器内外。
4. 将过滤网推回原位。
5. 将水管装回洗衣机。
6. 确保接口没有漏水情况，并打开水龙头。

处理冻结的洗衣机

如果温度降至零度以下，洗衣机出现冻结情况，请：

1. 拔下洗衣机的电源插头。
2. 用温水冲淋水龙头，使进水管解冻。
3. 拆下进水管并将其浸于温水中。
4. 将温水倒入洗衣机滚筒内，等候 10 分钟。
5. 重新将进水管连接至水龙头，检查供水及排水是否正常。

存放洗衣机

如果需要长时间存放洗衣机，最好排干水并切断电源。如果在存放前水管和内部部件内残留有水，洗衣机会受损。

1. 选择 “快洗” 程序，并在漂白剂分隔盒内放入漂白剂。使洗衣机空机运转。
2. 关闭水龙头，断开进水管。
3. 从电源插座上拔下洗衣机的电源插头，打开机门，保持滚筒内空气流通。

如果您的洗衣机存放在零下的温度环境中，请先在洗衣机中注入温水使其融化后再使用。

故障排除和信息代码

问题和解决方法

问题 解决方法
无法启动 · 确保接通洗衣机电源。确保机门关紧。确保水龙头已打开。确保已按下“开始/暂停”按钮。
不进水或供水不足 · 完全打开水龙头。确保进水管没有冻结。拉直进水管。清洁进水管上的过滤网。
洗涤过程完成后,洗涤剂仍留在洗剂盒内 · 确保洗衣机在充足水压下工作。确保将洗涤剂倒入洗剂盒的中心位置。
振动或噪音过大 · 确保洗衣机放于平坦地面。如果地面不平,调整洗衣机支脚,使其保持平稳。确保已拆除运输螺栓。确保洗衣机没有接触其他任何物品。确保洗衣机内的衣物摆放均匀。
洗衣机不排水或不脱水 · 拉直排水管。拆开打结的水管。确保异物过滤网未阻塞。

如果问题仍未解决，请与您当地的三星客服中心联系。

故障排除和信息代码

信息代码

洗衣机出现故障时，显示屏上会显示相应的信息代码。如果出现这种情况，请在联系客户服务中心之前，查看下表并尝试建议的解决办法。

错误代码 解决方法
dE · 关上机门。
4E	· 确保水龙头已打开。· 检查水压。
5E	· 清洁异物过滤网。· 确保排水管正确安装。
UE	· 衣物摆放不均匀。 重新分布衣物。 如果只洗涤一件衣物,例如浴袍或牛仔裤,最后脱水效果可能不理想,显示窗口会出现“UE”错误信息。
cE/3E/Uc · 请联系售后服务部门。
PoF	停电后重新来电时,会闪烁“PoF”错误信息:· 如果按下开始/暂停按钮,洗衣机会按停电前自动保存的程序开始工作。· 如果您关闭了洗衣机,自动保存的程序将被删除。

如果出现上表未列出的信息代码，或者建议的解决办法没有排除故障，请与三星服务中心或当地的三星经销商联系。

程序表

程序表

(● 供用户选择)

程序	最大洗衣量(kg)	洗涤剂和添加剂				温度(最高)°C		脱水转速(最大)
		预洗	洗涤	柔顺	剂 默认	最高
标准洗 13.0		●	是		●	40 60	800 (970)
浸洗 13.0		●	是		●	40 60	800 (970)
毛巾洗 5.0		●	是		●	60 95	600 (800)
大件洗 3.5		●	是		●	30 40	800
高温 95°C 6.0		●	是		●	95 95	800 (970)
超节能洗 4.0		●	是		●	30 30	800 (970)
户外服 3.0	- 是				●	30 30	600
日常洗 5.0	- 是				●	40 40	800 (970)
羊毛洗 4.0	- 是				●	40 40	600
筒清洁--	是 - 75	75 600

程序 泡泡净 高水位 预		约 烘干			程序时间(分钟)
标准洗	一档、二档、三档或取消	●	●	●	0:53
浸洗	一档、二档、三档或取消	●	●	●	1:17
毛巾洗	一档、二档、三档或取消	●	●	●	1:04
大件洗	三档或取消	●	●	- 1:38
高温 95°C	三档或取消	●	●	●	2:22
超节能洗	只限三档	●	●	●	2:04
户外服	只限三档	-	●	- 1:15
日常洗	只限三档	●	●	●	0:35
羊毛洗	只限三档	●	●	- 0:45
筒清洁	不可用	-	●	- 1:33

1. 包含预洗的洗涤程序，洗涤时间将延长 15 分钟左右。

2. 程序时间数据按照 Standard IEC 60456/EN 60456 所列出的条件进行测量。

3. 具体的使用情况可能因不同的水压、水温、洗衣量及衣物种类而与以上图表所列的数值有所差异。

4. 能效等级测定时使用的是 “标准洗” 程序，温度60 ℃。

附录

衣物保养表

下列符号给出了衣物保养说明。

衣物保养标签包括四个符号，依次为：洗涤、漂白、烘干和熨烫，必要时还包括干洗。

使用这些符号可使国产和进口衣物制造商保持一致。

请遵照衣物标签说明，以最大限度地延长衣物使用时间，并减少洗烫问题。

	耐磨面料 最高熨烫温度为	100°C
	轻柔面料 不可熨烫
	可在 95°C 水温下洗涤 可用任何溶剂干洗
	可在 60°C 水温下洗涤	P 只可用高氯化物、打火机油、纯酒精或 R113 干洗
	可在 40°C 水温下洗涤	F 只可用航空油、纯酒精或 R113 干洗
	可在 30°C 水温下洗涤 不可干洗
	可手洗 平放晾干
	只可干洗 可悬挂晾干
	可在冷水中漂白 用衣架悬挂晾干
	不可漂白 烘干,一般热度
	最高熨衣温度为 200°C 烘干,低热
	最高熨烫温度为 150°C 不可烘干

环保信息

· 本产品使用可循环再造材料制造。如果要弃置本产品，请遵守当地的废物处理条规。

弃置前请剪断电源线，以免使本产品在连接电源后发生危险。

拆除机门，以免小动物或小孩困在机内。

• 遵照洗涤剂制造商的用量建议，切勿使用过量洗涤剂。
  若非必要，不要在洗涤过程进行前使用除污产品或漂白剂。
• 充分利用本产品的洗衣容量（确切数量视所用程序而定），以节省水电。

符合性声明

本机执行国家有效标准号：GB 4706.1/GB 4706.24/GB 4706.20/GB 12021.4/

GB 17625.1/GB 4343.1/ GB/T 4288/GB 19606

类型 前置式洗衣机
外形尺寸 宽 650 mm	×长 770 mm ×高 1,180 mm
适用水压 50 - 780	kPa
重量 88 kg
洗涤和脱水容量 13.0 kg	g/13.0 kg
烘干容量 8.0 kg
消耗功率	洗涤 150 W
	洗涤并加热 2200 W
	烘干 2100 W
脱水转速	型号 WD0130 XTK
	转速 (rpm) 1000 rpm
洗涤噪音	声压级(A计权) 48 dB
	声功率级(A计权) 58 dB
脱水噪音	声压级(A计权) 61 dB
	声功率级(A计权) 71 dB
烘干噪音	声压级(A计权) 50 dB
	声功率级(A计权) 60 dB
能效等级 1 级
耗电量(千瓦时/工作周期) 1.285
用水量(升/工作周期)	93 l
洗净比 1.03

附录

电路原理图
        D1_1["X10"] & D2_R0_3["R0"] & D3_R0_Power_7["N_C"] & D4_R0_Power_8["S_VI_POWER"] & D5_R0_Power_9["S_VI_POWER"] & D6_R0_Power_10["S_VI_POWER"] & D7_R0_Power_11["S_VI_POWER"] & D8_R0_Power_12["S_VI_POWER"] & D9_R0_Power_13["S_VI_POWER"] & D10_R0_Power_14["S_VI_POWER"] & D11_R0_Power_15["S_VI_POWER"] & D12_R0_Power_16["S_VI_POWER"] & D13_R0_Power_17["S_VI_POWER"] & D14_R0_Power_18["S_VI_POWER"] & D15_R0_Power_19["S_VI_POWER"] & D16_R0_Power_20["S_VI_POWER"] & D17_R0_Power_21["S_VI_POWER"] & D18_R0_Power_22["S_VI_POWER"] & D19_R0_Power_23["S_VI_POWER"] & D20_R0_Power_24["S_VI_POWER"] & D21_R0_Power_25["S_VI_POWER"] & D22_R0_Power_26["S_VI_POWER"] & D23_R0_Power_27["S_VI_POWER"] & D24_R0_Power_28["S_VI_POWER"] & D25_R0_Power_29["S_VI_POWER"] & D26_R0_Power_30["S_VI_POWER"] & D27_R0_Power_31["S_VI_POWER"] & D28_R0_Power_32["S_VI_POWER"] & D29_R0_Power_33["S_VI_POWER"] & D30_R0_Power_34["S_VI_POWER"] & D31_R0_Power_35["S_VI_POWER"] & D32_R0_Power_36["S_VI_POWER"] & D33_R0_Power_37["S_VI_POWER"] & D34_R0_Power_38["S_VI_POWER"] & D35_R0_Power_39["S_VI_POWER"] & D36_R0_Power_40["S_VI_POWER"] & D37_R0_Power_41["S_VI_POWER"] & D38_R0_Power_42["S_VI_POWER"] & D39_R0_Power_43["S_VI_POWER"] & D40_R0_Power_44["S_VI_POWER"] & D41_R0_Power_45["S_VI_POWER"] & D42_R0_Power_46["S_VI_POWER"] & D43_R0_Power_47["S_VI_POWER"] & D44_R0_Power_48["S_VI_POWER"] & D45_R0_Power_49["S_VI_POWER"] & D46_R0_Power_50["S_VI_POWER"] & D47_R0_Power_51["S_VI_POWER"] & D48_R0_Power_52["S_VI_POWER"] & D49_R0_Power_53["S_VI_POWER"] & D50_R0_Power_54["S_VI_POWER"] & D51_R0_Power_55["S_VI_POWER"] & D52_R0_Power_56["S_VI_POWER"] & D53_R0_Power_57["S_VI_POWER"] & D54_R0_Power_58["S_VI_POWER"] & D55_R0_Power_59["S_VI_POWER"] & D56_R0_Power_60["S_VI_POWER"] & D57_R0_Power_61["S_VI_POWER"] & D58_R0_Power_62["S_VI_POWER"] & D59_R0_Power_63["S_VI_POWER"] & D60_R0_Power_64["S_VI_POWER"] & D61_R0_Power_65["S_VI_POWER"] & D62_R0_Power_66["S_VI_POWER"] & D63_R0_Power_67["S_VI_POWER"] & D64_R0_Power_68["S_VI_POWER"] & D65_R0_Power_69["S_VI_POWER"] & D66_R0_Power_70["S_VI_POWER"] & D67_R0_Power_71["S_VI_POWER"] & D68_R0_Power_72["S_VI_POWER"] & D69_R0_Power_73["S_VI_POWER"] & D70_R0_Power_74["S_VI_POWER"] & D71_R0_Power_75["S_VI_POWER"] & D72_R0_Power_76["S_VI_POWER"] & D73_R0_Power_77["S_VI_POWER"] & D74_R0_Power_78["S_VI_POWER"] & D75_R0_Power_79["S_VI_POWER"] & D76_R0_Power_80["S_VI_POWER"] & D77_R0_Power_81["S_VI_POWER"] & D78_R0_Power_82["S_VI_POWER"] & D79_R0_Power_83["S_VI_POWER"] & D80_R0_Power_84["S_VI_POWER"] & D81_R0_Power_85["S_VI_POWER"] & D82_R0_Power_86["S_VI_POWER"] & D83_R0_Power_87["S_VI_POWER"] & D84_R0_Power_88["S_VI_POWER"] & D85_R0_Power_89["S_VI_POWER"] & D86_R0_Power_90["S_VI_POWER"] & D87_R0_Power_91["S_VI_POWER"] & D88_R0_Power_92["S_VI_POWER"] & D89_R0_Power_93["S_VI_POWER"] & D90_R0_Power_94["S_VI_POWER"] & D91_R0_Power_95["S_VI_POWER"] & D92_R0_Power_96["S_VI_POWER"] & D93_R0_Power_97["S_VI_POWER"] & D94_R0_Power_98["S_VI_POWER"] & D95_R0_Power_99["S_VI_POWER"] & D96_R0_Power_100[S_VI Pit / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP / PLP
    end

    subgraph PCB_INTER
        B
    end

    subgraph PCB_INVERTER
        B
    end

    subgraph PCB_INVERTER
        B
    end

    subgraph PCB_INVERTER
        B
    end

    subgraph PCB_INVERTER
        B
    end

    subgraph PCB_INVERTER
        B
    end

    subgraph PCB_INVERTER
        B
    end

    subgraph PCB_INVERTER
        B
    end

    subgraph PCB_INVERTER
            B
    end

    subgraph PCB_INVERTER
            B
    end

    subgraph PCB_INVERTER
            B
    end

    subgraph PCB_INVERTER
            B
    end

    subgraph PCB_INVERTER
            B
    end

    subgraph PCB_INVERTER
            B
    end

    subgraph PCB_INVERTER
            B
    end

    subgraph PCB_INVERTER
            B

    end

    subgraph PCB_INVERTER
            B
    end

    subgraph PCB_INVERTER
            B
    end

    subgraph PCB_INVERTER
            B
    end

    subgraph PCB_INVERTER
            B
    end

    subgraph PCB_INVERTER
            B
    end

    subgraph PCB_INVERTER
            B
    end

    subgraph PCB_INVERTER
            B
    e

    subgraph PCB_INVERTER
            B
    end

    subgraph PCB_INVERTER
            B
    end

    subgraph PCB_INVERTER
            B
    end

    subgraph PCB_INVERTER
            B
    end

    subgraph PCB_INVERTER
            B
    end

    subgraph PCB_INVERTER
            B
    end

    subgraph PCB_INVERTER
            B
    end

end

简体中文 - 46

回收提示性信息

本产品超过使用期限或经过维修无法正常使用后，不应随意丢弃，请交由有废弃电器电子产品处理资格的企业处理，正确的处理方法请查阅国家或当地有关废旧电器电子产品处理的规定。

附：产品中有害物质的名称及含量

部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
包装件(包含纸箱,泡沫,说明书)	○	○	○	○	○	○
橡胶件(包含密封圈,橡胶管)	○	○	○	○	○	○
本表格依据 SJ/T 11364 的规定编制。○:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572 规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572 规定的限量 要求。本表格提供的信息是基于供应商提供的数据及三星公司的检测结果。在当前 技术水平下,所有有毒有害物质或元素的使用控制到了最底线。三星公司会继续努力通过改善技术来减少这些物质和元素的使用。

15 本产品的“环保使用期限”为15年，根据中国家用电器协会制定的《关于家用电器环保使用期限的指导意见》指定该期限。

只有在本产品使用说明书所述的正常情况下使用本产品时，“环保使用期限”才有效。

备忘录

备忘录

备忘录

SAMSUNG

三星全球服务网

如果您对三星产品有任何咨询或建议，请联系三星客服中心

服务电话：400-810-5858

网址：www.samsung.com/cn

联系地址：北京市朝阳区利泽中二路2号B座二层

三星电子（北京）技术服务有限公司

邮编：100102

制造商：三星电子株式会社

原产地：韩国制造

进口商名称：苏州三星电子有限公司

进口商地址：苏州工业园区苏虹东路501号

合格证

PASSED

检验日期：____

检验员：____

问题或建议

国家或地区	致电 或在线访问
CHINA 400	-810-5858 www.samsung.com/cn/support

DC68-02893B-08
