用户手册 EDEA BF 40 SIME
Fonderie SIME S.p.A.（意大利斯密集团股份有限公司）
6331887 - 06/2025- R2
安全规定与警告
警告
- 拆除包装后，检查货物是否完好无损以及是否齐全，如有不符，请联系出售本壁挂炉的经销商。
- 该壁挂炉必须按斯密公司规定的用途使用，本公司对由于安装、调节、保养错误或壁挂炉使用不当而造成的人身伤害或财物损失概不负责。
- 在漏水的情况下，应切断壁挂炉的电源，关闭供水阀门并立即联系具备资质的专业人员维修。
- 定期检查冷机时水系统中的压力是否为1-1.2bar。否则应恢复压力或联系具备资质的专业人员。
- 如果长期不使用本壁挂炉，应至少执行以下操作：
将总开关置于"OFF (关闭)";
关闭水系统阀门和燃气阀。
- 为确保壁挂炉的最佳效率，斯密公司建议每年检查和保养一次。
- 如果电源线受损，需要订购相同特性(X型)的电缆加以更换，装配工作必须由专业人员完成。
警告
- 建议所有操作人员请仔细阅读本手册，以便安全、合理地使用壁挂炉。
- 本手册是壁挂炉的组成部分。因此，它必须妥善保管，并且在壁挂炉被转让或出售；或者安装在另一个系统上时必须随壁挂炉一起转交。
- 壁挂炉的安装和维护必须由合格的公司或具有专业资质的技术人员按照手册中的说明进行操作。工作完成后，公司或技术人员将填写符合国家和地方技术标准以及壁挂炉使用国现行法律的报告。
- 任何对壁挂炉的维修都必须由具备专业资格的人员进行，并且只能使用原厂备件。不遵守这些说明可能会危及壁挂炉的安全并立即使保修失效。
- Fonderie SIME S.p.A. 保留在不影响其基本特性的情况下随时对其产品进行改进的权利，恕不另行通知。本文档中的图示或图像可能显示的是可选配件，这些配件因所在国家或者地区不同而不同。
安全规定与警告
禁止
- 不允许8岁以下的儿童使用本壁挂炉。本壁挂炉可以由8岁及以上儿童、身患残疾或存在认知障碍的人士以及缺乏相应经验或必要知识的人员使用，但这些人员应接受监督或按指示安全使用本壁挂炉，并了解相关风险。
- 不允许儿童乱动本壁挂炉，以免造成伤害。
- 不允许无人看管的儿童进行维护和清洁作业。
- 请勿在闻到燃气或燃烧气味的情况下开关家用电器等电气装置或壁挂炉。在这种情况下应:
打开窗让房间通风;
关闭燃气管路截止阀；
立即联系专业技术人员进行维修。
- 儿童或不会使用的人不应该操作壁挂炉，并严禁儿童玩弄壁挂炉，以免造成伤害。
- 请勿在赤脚或身体部位潮湿时触摸本壁挂炉。
- 请勿在将壁挂炉的总开关置于“OFF (关闭)”前，或切断本机电源并关闭燃气供应之前进行任何维修或清洗。
- 未经本壁挂炉制造商授权不得变更壁挂炉安全装置或修改本壁挂炉。如安装不当会引起对人、畜和物的危害。
- 请勿拉扯、拔出、扭曲本壁挂炉的电缆，即使壁挂炉已切断电源。
- 房间的配电系统应有接地线，壁挂炉所连接的开关不应设置在有浴盆或淋浴的房间，插头、插座应通过相关认证。
- 用户不得购买被改装的壁挂炉，应购买斯密公司原装产品，否则，无法保证壁挂炉安全性。
- 用户严禁拆动壁挂炉上的任何密封部件。
- 应使用原装配件，以免降低产品的安全性。
- 只有制造商授权的专业技术人员可以维修、更换零部件或整机。
禁止
- 壁挂炉安装应严格按说明书要求和相关规定执行。
- 壁挂炉严禁安装在卧室、客厅，浴室。
- 壁挂炉不宜暗装。
- 请勿将壁挂炉露天安装，本壁挂炉的设计用于非室外工作。根据GB25034, 本壁挂炉需要安装在室内，最高和最低环境温度分别为60 °C和- 5°C。建议将本壁挂炉安装在耐风化的屋顶下、阳台上或采取保护措施的简易壁挂炉房中，以免接触到风化因素(雨、冰雹和雪等)。本壁挂炉标配防冻功能。
- 如室外温度可能降至零度以下(存在结冰风险)，请勿切断壁挂炉电源和燃气供应。
- 为了避免本壁挂炉或管路冻坏，在冬季长期停机时，应将本壁挂炉采暖和生活热水系统内的水全部排空。
- 请勿堵塞本壁挂炉安装房间(如有)的通风孔或缩减其尺寸。
- 请勿将含有易燃物的容器和物质放在壁挂炉安装房间内。
- 不得将壁挂炉安装在具有强烈的电磁辐射电器旁边，如电磁炉或微波炉。
- 应使用原装烟道，不能随意改用其他烟道，严禁用单管烟道代替同轴烟道。
- 请勿堵塞冷凝水排水管。
- 安装本壁挂炉时应在本壁挂炉前的燃气管道上安装燃气截止阀。
- 壁挂炉清洁时不应使用有腐蚀性的清洁剂。
- 操作系统安全阀和排水阀必须由专业技术人员操作。
- 维修和检查人员在产品维修后应在产品上进行标示维修和检查结果。
- 请勿不负责任的处置包装材料，这些材料可能具有危险性。包装必须按照壁挂炉使用国(地区)现行法规进行处置。
尊敬的顾客：
尊敬的用户：
感谢您购买SIME(斯密) EDEA BF 40 燃气采暖热水炉，这是一款具有先进技术和性能的新一代采暖壁挂炉，其技术和性能特点能够在确保最大的安全性和最低的运行成本下满足您采暖和即时生活热水的需求。
范围
| 型号 产品编号 | |
| EDEA BF 40 | 8117903 |
符合性声明
我公司声明EDEA BF 40壁挂炉符合以下标准：
GB 25034-2020燃气采暖热水炉
GB20665-2015家用燃气快速热水器和燃气采暖热水炉能效限定值及能效等级
符号
警告
用于表明如果操作不当则可能会导致人身伤害或可能引起壁挂炉故障或损坏的行为，因此需要谨慎操作，并做好充分准备。
电气危险
用于表明如果操作不当则可能会引起电击所致损伤，因此需要谨慎操作，并做好充分准备。
禁止
指不得采取的操作。
注意
用于表明需要引起注意及特别重要的信息。
手册结构
本手册包含以下内容
用户使用说明
目录
5
壁挂炉说明
目录
11
安装和保养说明
目录
19
用户使用说明
目录
1 EDEA BF 40使用说明 6
1.1 控制面板....6
1.2 初步检查.....7
1.3 点火 7
1.4 调节采暖出水温度 ..... 7
1.5 调节生活热水出水温度 ..... 7
1.6 故障代码.....8
1.6.1 维护请求 8
2 关机 8
2.1 临时关机.....8
2.2 长期关机.....9
3 维护保养 9
3.1 保养要求.....9
3.2 外部清洁.....9
3.2.1 清洁外壳....9
4 处理 9
4.1 壁挂炉处理 ..... 9
1 EDEA BF 40 使用说明

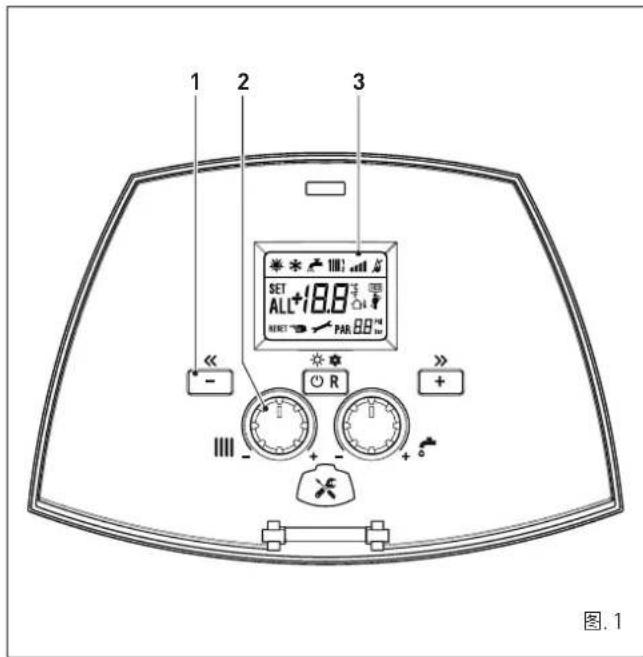

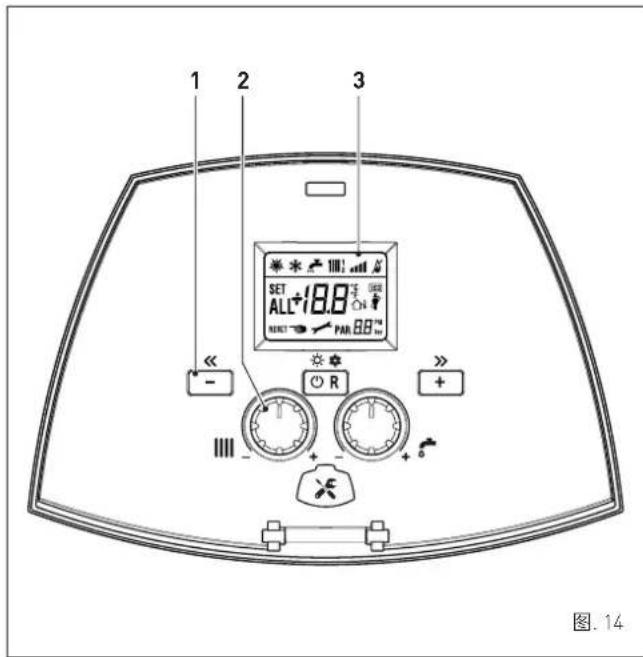

1.1 控制面板
1 功能按键
模式切换及复位键。正常运行时，按下此键一次或多次（至少1秒钟），可在待机模式-夏季模式-冬季模式依次切换运行模式。如显示故障代码可按此键复位恢复正常运行。
可在浏览参数时滚动参数或更改减少参数值。
+ 可在浏览参数时滚动参数或更改增加参数值。
数据连接线接口。
2 旋钮功能

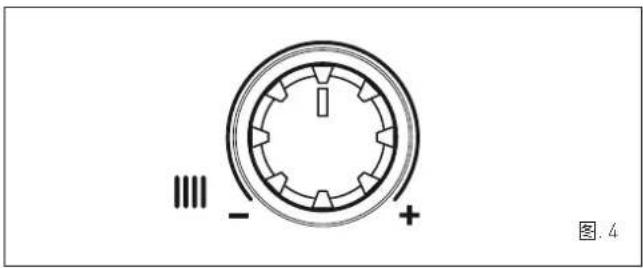

供暖温度调节旋钮，可以在正常运行时设定供暖出水温度，调节范围为 20 至 80°C。
生活热水温度调节旋钮，可以在正常运行期间设定生活热水出水温度，调节范围为 10 至 60°C。
注意：任意按键按压超过30秒，屏幕将显示(ALL 42)报警码，此时不影响壁挂炉正常运行，当按键恢复正常后故障代码自动取消。
3 显示屏
“夏季模式”。此符号在夏季模式时显示，或远程设置仅启用生活热水功能时显示。
“冬季模式”。此符号在冬季模式时显示，或远程设置同时启用生活热水功能和采暖功能时显示。当☑和✗同时闪烁，表示“烟囱吹扫模式”已激活。
RESET "重置复位"。显示此符号需按OR按键进行复位操作。
“生活热水状态指示”。当使用生活热水时显示此符号，调节生活热水温度时此符号闪烁显示。
“采暖状态指示”。当采暖运行时显示此符号，调节供暖出水温度时闪烁显示。
“熄火保护”。未检测到燃烧火焰。
“火焰燃烧状态指示”。
“功率等级”。表示壁挂炉当前运行功率等级。
"参数"。表示此时显示屏处于显示或设置参数，或者显示"运行状态信息"、"计数器信息"、"故障代码"历史记录信息。
“报警”。显示故障故障代码，不同代码表示不同的故障原因。
“烟囱吹扫模式”。表示“烟囱吹扫模式”已激活。
“室外温度传感器连接状态”。此符号表示已安装室外温度传感器并且壁挂炉在气候补偿功能下运行。
“供暖系统水压指示”。显示采暖系统水压值。
"ECO", 辅助能源。当连接太阳能辅助加热系统时显示此符号。
“维护请求”。如显示此符号，则表示需要对壁挂炉维护保养。
1.2 初步检查
警告
- 如果有必要接触壁挂炉底部区域，请确保系统组件和管道不热(有烧伤危险)。
- 接触供暖系统之前，请戴上防护手套。
EDEA BF 40 系列壁挂炉的初次调试运行必须由专业人员操作，调试完成后壁挂炉可正常运行。有时用户可自行操作启动壁挂炉，而无需技术人员协助。例如在一段时间外出未使用需重新使用壁挂炉时，此时应进行相应的检查，并确认燃气阀和供水系统的截止阀已打开。
1.3 点火

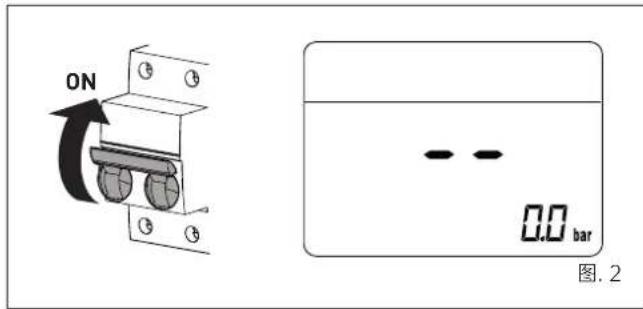

- 完成初步检查后，启动EDEA BF 40：将主电源开关设置为“ON”，以便显示屏在注水期间显示系统中的压力数值
- 确保运行模式设置为“待机”；
- 如果不是“待机”状态，请按 OR 按键，选择“待机”模式。

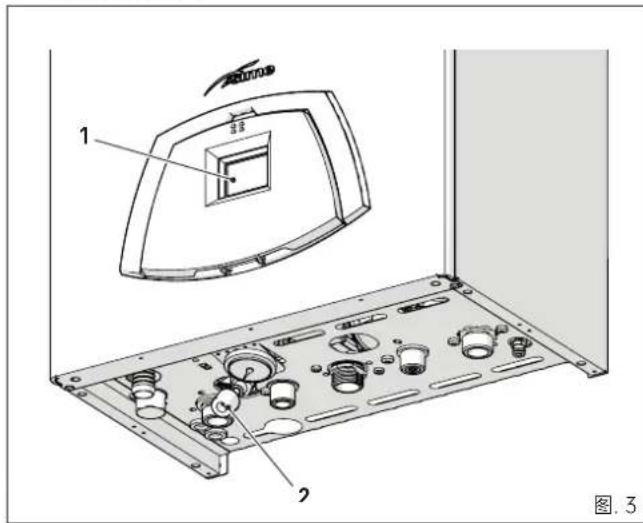

在显示屏(1)上，检查采暖系统压力是否为 1-1.2 bar。如果不是这种情况，打开注水阀(2)并加注采暖系统压力，直到显示屏(1)显示 1-1.2 bar 的读数。
- 关闭注水阀(2)
- 按住键至少1秒，选择“夏季模式”，此时屏幕显示当前温度传感器检测的数值。
- 打开一个或多个热水龙头。壁挂炉将以其最大功率工作，直到水龙头关闭。
- 在"夏季模式"下调试完毕后，按住OR按键至少1秒钟，可选择"冬季模式"。屏幕将显示此时检测到的采暖水的温度值。在此情况下必须调节室内温控器至所需的温度，如果安装了时钟控制器，则查看控制器是否处于"激活状态"。
1.4 调节采暖出水温度
若要增加或降低供暖出水温度，旋转供暖温度调节旋钮将旋钮旋转至所需的设定点，温度设定范围从20到80℃。

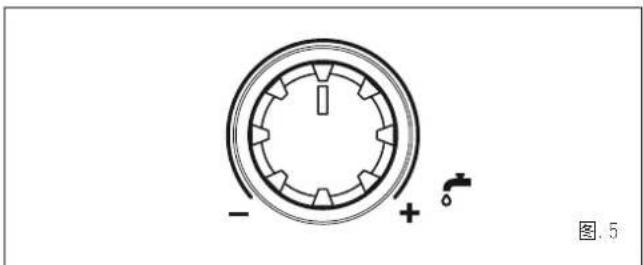

1.5 调节生活热水出水温度
若要增加或降低生活热水出水温度，旋转生活热水温度调节旋钮，将旋钮旋转至所需设定点，热水温度设定范围从10到60℃。

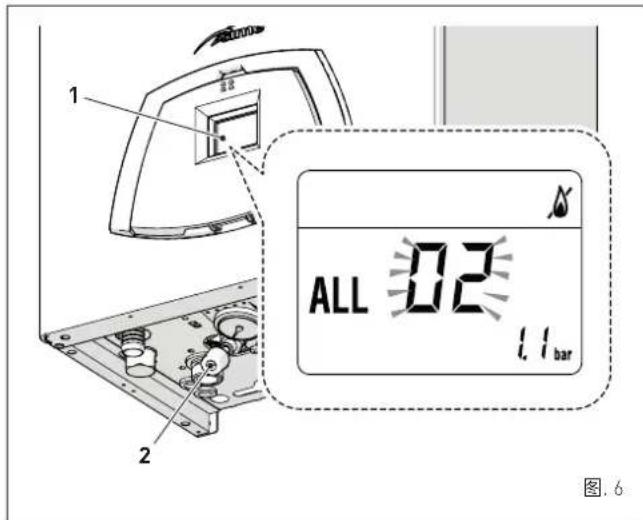

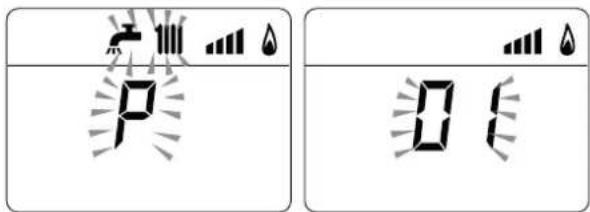

如果壁挂炉在运行时出现异常，屏幕将显示“ALL”和数字故障代码。如屏幕显示“ALL02”（系统水压低）：
- 查看显示屏(1), 检查采暖系统压力是否达到 1-1.2 bar, 如果压力低, 则打开注水阀(2)恢复采暖系统压力, 直到屏幕(1)显示压力数值为 1-1.2 bar。
- 关闭注水阀 [2]。
- 按住OR按键3秒复位，并检查是否恢复正常。
显示屏显示警报“06”（未检测到火焰）和“07”（安全恒温器断开）：
- 按住按键 OR 3 秒以上进行复位操作，检查是否恢复正常操作条件。
如果以上操作仍不能正常运行，请进行以下操作：
- 关闭燃气阀；
- 将主电源开关设置为“OFF”;
- 联系具有专业资质的技术人员。
警告
如果您看到此处未描述的警报，请联系具有专业资质的技术人员。
1.6.1 维护请求
如显示此符号 ↗，则表示需要对壁挂炉维护保养。
请联系具有专业资质的技术人员对壁挂炉进行维护保养。
2 关机
2.1 临时关机
如果要暂停壁挂炉的运行，可按住OR按键至少1秒，在“冬季模式”※需按一次，或者在“夏季模式”※需按两次，切换至待机模式，屏幕将显示“--”。
电气危险
壁挂炉保持通电。
在暂时不在家、周末、短途旅行等情况下且室外温度大于0℃时：
- 按 OR 按键，设置为待机状态；

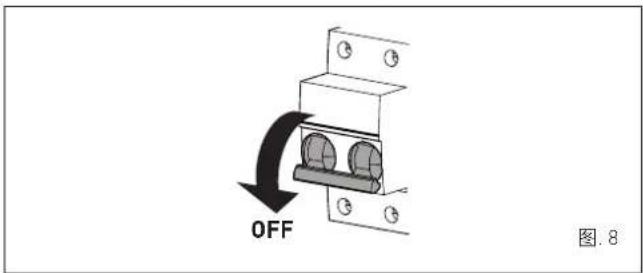

- 将总开关置于 "OFF";
- 关闭燃气阀。
注意
如果室外温度可能降到0℃，为保持壁挂炉“防冻保护功能”可以正常启动，应保持以下操作：
- 壁挂炉至少应处于待机模式；
- 电源开关保持置于“ON”（壁挂炉处于通电状态）；
- 保持燃气管道阀门为打开状态。
2.2 长期关机
长时间不使用壁挂炉时，必须执行以下操作：
- 按住 OR 按键至少1秒，在“冬季模式”※需按一次，或者在“夏季模式”※需按两次，切换至待机模式，屏幕将显示“--”。
- 将总开关置于“OFF”
图.9
- 关闭燃气阀
- 关闭采暖和生活热水系统截止阀
- 如有结冰风险，必须排空采暖和生活热水系统
注意
如无法完成上述操作，请联系具备资质的技术人员。
3 维护保养
3.1 保养要求
为确保壁挂炉正常有效的运行，建议用户联系具备专业资格的技术人员每年保养一次壁挂炉。
注意
保养操作必须由专业人员按照《安装和保养手册》所述执行。
3.2 外部清洁
警告
- 如果有必要接触壁挂炉底部区域，请确保系统组件和管道不热(有烧伤危险)。
- 接触供暖系统之前，请戴上防护手套。
3.2.1 清洁外壳
可使用肥皂水或酒精润湿抹布清洁外壳。
禁止
请勿使用研磨性产品清洁壁挂炉。
4 处理
4.1 壁挂炉处理
电气及电子设备在其寿命结束时不得作为未分类的城市垃圾处理。本产品在设计和制造时已经减少对环境和人类健康的影响，但它所包含的组件如果管理不当，则可能造成环境危害。此处壁挂炉上的“带×的垃圾桶”符号标识，表示本壁挂炉使用寿命结束时应视为电气和电子废弃物，壁挂炉的报废处理应按照法律进行管理，应将其送至特定的回收和收集设施。有关授权收集设施的更多信息，请联系您当地的经销商，在处理您的壁挂炉前，请检查您所在地区的现行法规。
禁止
请勿与城市废物一起处理该产品。
壁挂炉说明
目录
5 壁挂炉说明 12
5.1 特性.....12
5.2 检查和安全装置 ..... 12
5.3 标识.....12
5.4 产品结构.....13
5.5 技术参数表....14
5.6 系统水主回路 ..... 15
5.7 传感器....15
5.8 膨胀罐.....15
5.9 循环泵.....15
5.10 控制面板.....16
5.11 接线图..... 17
5 壁挂炉说明
5.1 特性
EDEA BF 40系列燃气壁挂炉是意大利斯密制造的新一代燃气采暖和即时生活热水两用型壁挂炉。EDEA BF 40系列燃气壁挂炉包含以下特性：
- 具有大气式燃烧器、铜质主热换热器和生活热水板式换热器；
- 密闭式燃烧，对于壁挂炉的安装环境而言，可分类为“C型”或“B型”，取决于安装时所采用的排烟方式；
- 内置微处理器的全新一代电路板，除了可以更好地管理采暖和生活热水外，还可以通过open Therm(开放协议)或室内(外)温度传感器连接到一个远程控制器。
- 在连接室外温度传感器的情况下，壁挂炉的水温可以根据选定的最佳温度曲线而随着室外温度的变化而变化，从而大大节省了能源和费用。
EDEA BF 40燃气壁挂炉的其他特性还包括：
防冻保护功能，如果壁挂炉内的水温低于参数“PAR 10”设置的值，则自动激活防冻功能；如果有室外传感器，当室外温度低于参数“PAR 11”设置的值，则激活防冻功能。
具有循环泵和三通切换阀的防抱死功能，如果没有加热请求，此功能每24小时自动激活一次。
- 烟囱清扫功能持续 15 分钟，可方便技术人员在测量参数和燃烧效率以及检查喷嘴处的燃气压力。
- 生活热水舒适功能，可减少热水供应所需的时间并确保温度稳定。
- 在显示屏上显示运行参数，并可在发生故障时显示错误代码，从而方便维修和恢复壁挂炉的正常运行。
5.2 检查及安全装置
EDEA BF 40 壁挂炉配备以下检查和安全装置：
- 100°C安全恒温器
-3 bar安全阀 - 采暖系统水压传感器
- 采暖温度传感器
- 生活热水温度传感器
禁止
请勿在安全装置失效时启动本壁挂炉。请勿擅自改装本壁挂炉。
警告
安全装置必须由专业的技术人员使用意大利斯密原装零配件进行更换。
5.3 标识
EDEA BF 40 壁挂炉可以通过以下方式识别：

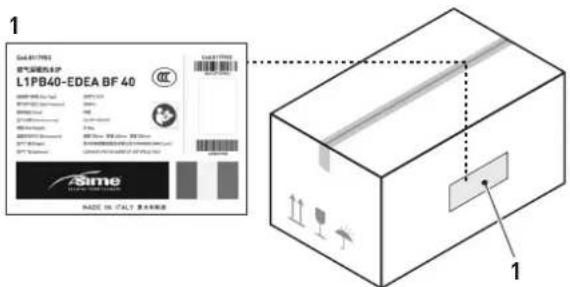

1 包装标签：位于包装外部，标明壁挂炉产品代码、序列号和条形码。

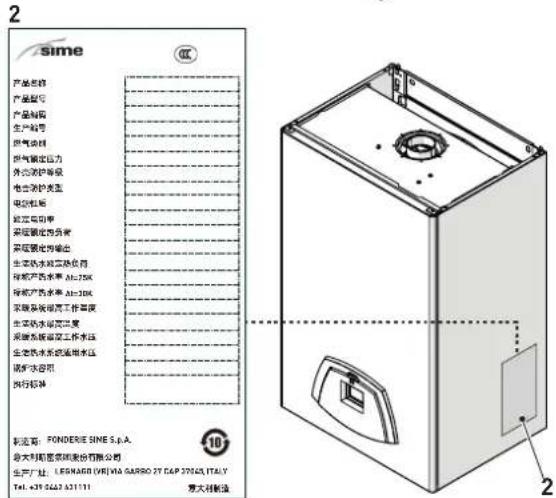

2 技术铭牌：位于壁挂炉的侧面，提供技术数据、壁挂炉性能和法律要求的任何其他信息。
图. 10
注意
严禁自行改装、移除、损毁、遮挡铭牌；
严禁导致产品难以识别，妨碍安装和保养操作的其他行为。

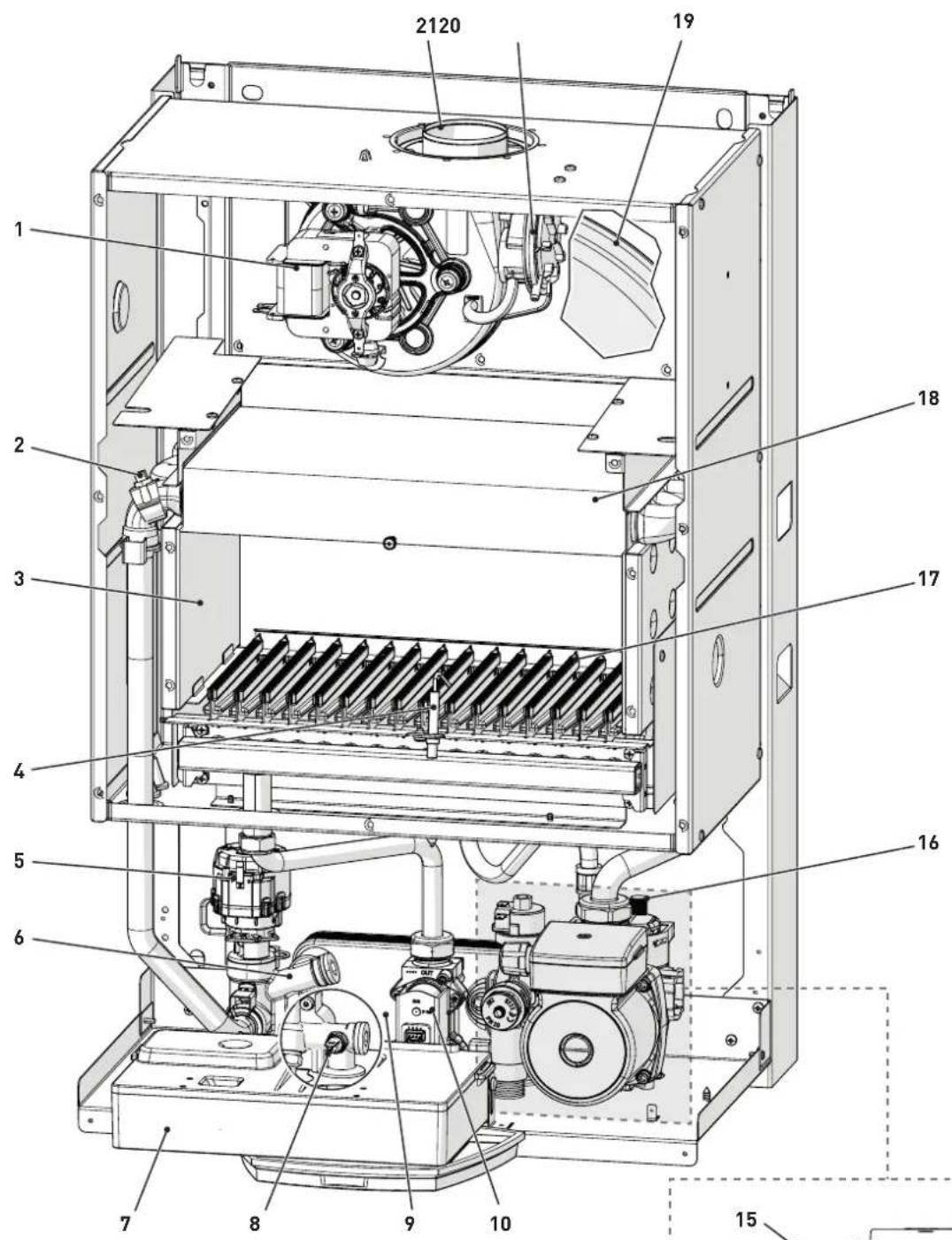

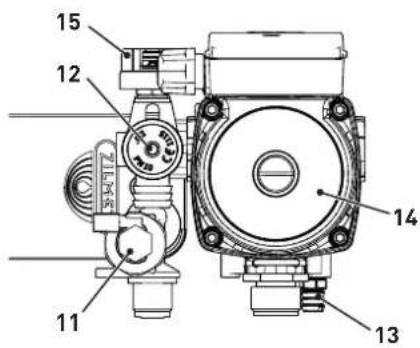

5.4 产品结构
1 风机
2 双温度传感器(安全恒温器/采暖温度探测)
3 燃烧室
4 点火/探测电极
5 三通切换阀
6 系统供水套件
7 控制面板
8 生活热水温度传感器
9 生活热水板式换热器
10 燃气阀
11 水流速计
12 安全阀
13 壁挂炉排水阀
14 循环泵
15 水压传感器
16 自动排气阀
17 燃烧器
18 主热换热器
19 膨胀罐
20 风压开关
21 排烟口
| 型号 | EDEA BF 40 | |
| 认证 | ||
| 使用国家 | 中国 | |
| 燃气种类 | 天然气12T/液化石油气20Y | |
| PIN码 | 1312CP5935 | |
| 类别 | II2H3+ | |

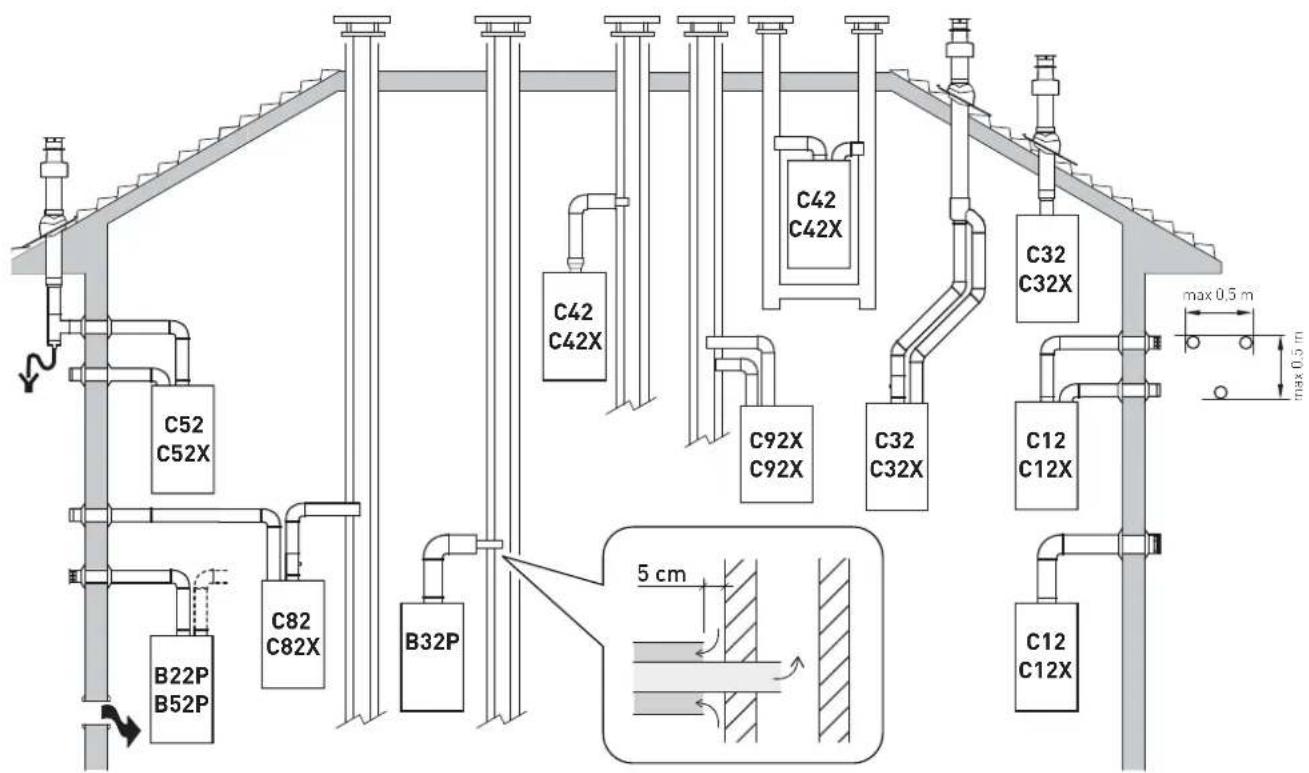

| 排烟类别 | B22P - B32P - B52P - C12 - C12X - C32 - C32X - C42 - C42X - C52 - C52X - C62 - C62X - C82 - C82X - C92 - C92X | |
| NOx排放等级 | 3(<150 mg/kWh) | |
| 采暖性能 | ||
| 输入功率 | ||
| 额定输入功率 | kW | 40.0 |
| 最小输入功率 | kW | 13.5 |
| 输出功率 | ||
| 额定输出功率[80-60°C] | kW | 87.2 |
| 最小输出功率[80-60°C] | kW | 11.3 |
| 热效率 | ||
| 最大有效热效率[80-60°C] | % | 93.0 |
| 最小有效热效率[80-60°C] | % | 83.6 |
| 30%负荷下有效热效率(50-30°C) | % | 91.7 |
| 效率等级(EEC 92/42) | ★★★ | |
| 50°C时的停机热损失 | W | 80 |
| 生活热水性能 | ||
| 额定输入功率 | kW | 40.0 |
| 最小输入功率 | kW | 13.5 |
| 生活热水流量ΔT 30°C | l/min | 17.8 |
| 生活热水连续流量(ΔT 25°C / ΔT 35°C) | l/min | 21.3 / 15.2 |
| 生活热水最小流量 | l/min | 2.2 |
| 最大/最小压力 | bar | 7 / 0.4 |
| kPa | 700 / 40 | |
| 电气规格 | ||
| 电源电压 | V | 220 |
| 频率 | Hz | 50 |
| 电功率 | W | 151 |
| 外壳防护等级 | IP | X5D |
| 燃烧数据 | ||
| 最大/最小流量下烟气温度[80-60°C] | °C | 147.0 / 91.0 |
| 最大/最小烟气流量(质量) | g/s | 23 / 26 |
| 分离烟道[12T]在最大/最小流量时的CO2含量 | % | 7.4 / 2.1 |
| 分离烟道[20Y]在最大/最小流量时的CO2含量 | % | 8.1 / 2.6 |
| 喷嘴-燃气 | ||
| 喷嘴数量 | No. | 16 |
| 喷嘴直径[12T] | mm | 1.40 |
| 喷嘴直径[20Y] | mm | 0.81 |
| 最大/最小功率下燃气耗量[12T] | m3/h | 4.25 / 1.40 |
| 最大/最小功率下燃气耗量[20Y] | kg/h | 3.15 / 1.06 |
| 供气压力[12T/20Y] | mbar | 30 / 37 |
| kPa | 3 / 3.7 | |
| 温度-压力 | ||
| 最大运行温度 | °C | 85 |
| 采暖温度调节范围 | °C | 20 - 80 |
| 生活热水温度调节范围 | °C | 10 - 60 |
| 最大运行压力 | bar | 3 |
| kPa | 300 | |
| 壁挂炉水容量 | L | 4.90 |
L低热值输出(Hi)
12T Hi. 9.45 kW/m3 (15°C, 1013 mbar) - 20Y Hi. 12.68 kW/kg (15°C, 1013 mbar) - G31 Hi. 12.87 kW/kg (15°C, 1013mbar)

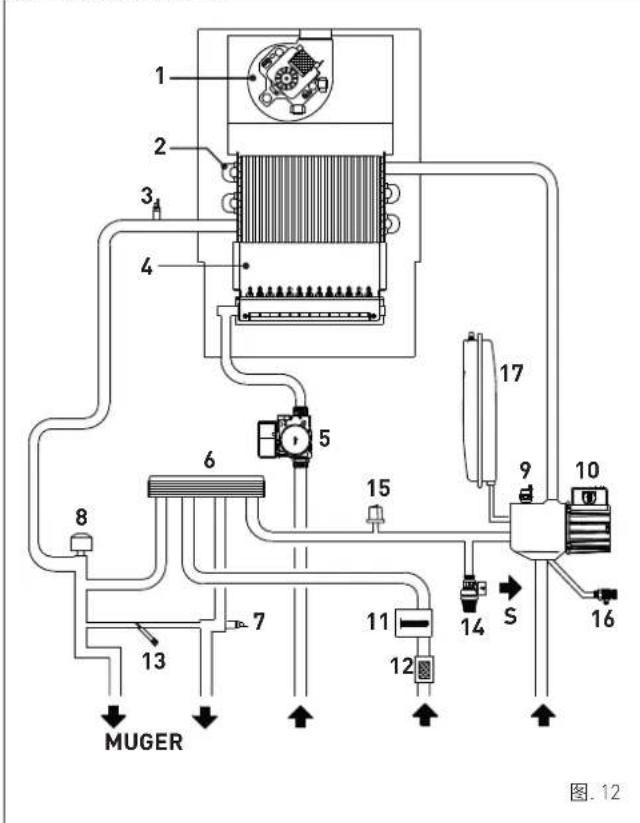

5.6 系统水主回路
注释：
M 系统供水接口
R 系统回水接口
U 生活热水出水接口
E 生活热水进水接口
S 安全阀泄压口
G 燃气接口
1 风机
2 主热换热器
3 双温度传感器（安全恒温器/采暖温度传感器）
4 燃烧室
5 燃气阀
6 生活热水板式换热器
7 生活热水温度传感器
8 三通切换阀
9 自动排气阀
10 循环泵
11 生活热水流量计
12 生活热水过滤器
13 系统注水阀
14 系统安全阀
15 水压传感器
16 壁挂炉排水阀
17 系统膨胀罐
5.7 传感器
所安装的传感器具有以下特点：
| 说明 | 单位 | EDEA BF 40 |
| 总容量 | l | 9.0 |
| 预充压力 | kPa | 100 |
| bar | 1.0 | |
| 有效容积 | l | 5.0 |
| 采暖系统最大容水量[∗] | l | 124 |
(*) 运行工况:
系统平均工作水温 70^ (系统供回水温度 80/60^ ) 系统注水的初始温度 10^ 。
注意
- 对于水容量高于最大水容量(在表中标明)的系统，必须增加一个膨胀罐。
- 安全阀和系统最高点之间的高度差最多为6米，如果高度差超过6m，应增加膨胀罐的预充压力和冷机时的系统压力，高度差每增加1米，应增加0.1bar预充压力。
5.9 循环泵
采暖系统循环泵的可用有效扬程 - 流量曲线如下所示.
line
| 流量 (l/h) | 剩余扬程 (mbar) | | ---------- | --------------- | | 0 | 550 | | 200 | 500 | | 400 | 450 | | 600 | 400 | | 800 | 350 | | 1000 | 300 | | 1200 | 250 | | 1400 | 200 | | 1600 | 150 | | 1800 | 100 | | 2000 | 50 |图.13
5.10 控制面板
1 按键功能
模式切换及复位键。正常运行时，按下此键一次或多次（至少1秒钟），可在待机模式-夏季模式-冬季模式依次切换运行模式。如显示故障代码可按此键复位恢复正常运行。
可在浏览参数时滚动参数或更改减少参数值。
+ 可在浏览参数时滚动参数或更改增加参数值。
数据连接线接口。
2 旋钮功能
供暖温度调节旋钮，可以在正常运行时设定供暖出水温度，调节范围为 20 至 80°C。
生活热水温度调节旋钮，可以在正常运行期间设定生活热水出水温度，调节范围为 10 至 60°C。
注意：任意按键按压超过30秒，屏幕将显示(ALL 42)故障代码，此时不影响壁挂炉正常运行，当按键恢复正常后故障代码自动取消。
3 显示屏
“夏季模式”。此符号在夏季模式时显示，或远程设置仅启用生活热水功能时显示。
"冬季模式"。此符号在冬季模式时显示，或远程设置同时启用生活热水功能和采暖功能时显示。当💡和💡同时闪烁，表示"烟囱吹扫模式"已激活。
RESET "重置复位"。显示此符号需按OR按键进行复位操作。
“生活热水状态指示”。当使用生活热水时显示此符号，调节生活热水温度时此符号闪烁显示。
“采暖状态指示”。当采暖运行时显示此符号，调节供暖出水温度时闪烁显示。
“熄火保护”。未检测到燃烧火焰。
“火焰燃烧状态指示”。
“功率等级”。表示壁挂炉当前运行功率等级。
"参数"。表示此时显示屏处于显示或设置参数，或者显示"运行状态信息"、"计数器信息"、"故障代码"历史记录信息。
“报警”。显示故障故障代码，不同代码表示不同的故障原因。
“烟囱吹扫模式”。表示“烟囱吹扫模式”已激活。
“室外温度传感器连接状态”。此符号表示已安装室外温度传感器并且壁挂炉在气候补偿功能下运行。
“供暖系统水压指示”。显示采暖系统水压值。
"ECO", 辅助能源, 当连接太阳能辅助加热系统时显示此符号。
“维护请求”。如显示此符号，则表示需要对壁挂炉维护保养。

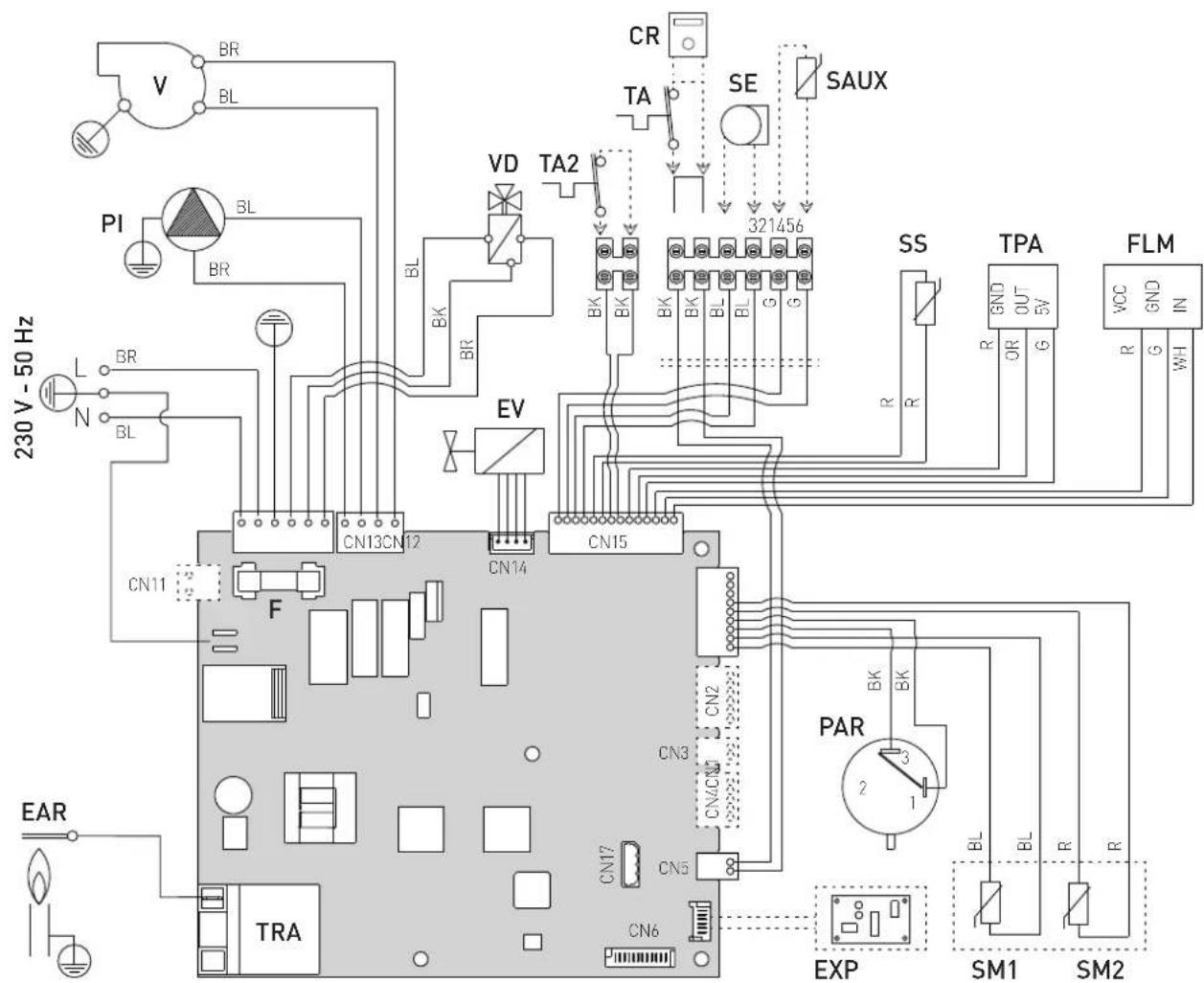

5.11 接线图
L 火线
N 零线
F 保险管(3.15AT - 250V)
TRA 点火变压器
PI 循环泵
V 风机
EAR 点火/探测电极
EV 燃气阀
SS 生活热水温度传感器
SM1-2 双温度传感器（安全恒温器/
采暖温度传感器)
FLM 生活热水流量计
VD 三通切换阀
TPA 压力传感器
TA-TA2 室内温控器
SE 室外温度传感器
SAUX 辅助传感器
CR 远程温控器（可以替代室
内温控器)
EXP 扩展电路板
PAR 风压开关
BL Blue 蓝色
BR Brown棕色
BK Black黑色
G Green绿色
OR Orange橙色
R Red红色
WH White白色

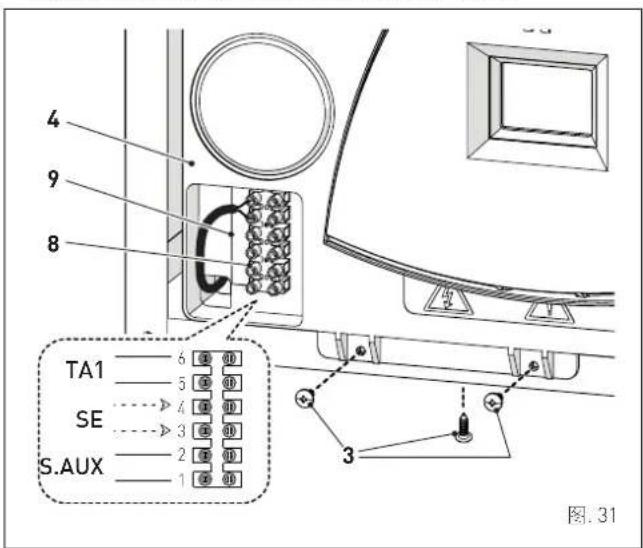

要连接"室内温控器"或"远程温控器”，请拆除端子5-6之间的短接线。
图.15
注意 用户须知：
- 使用符合EN标准的全极开关和隔离开关可以确保在III类过压等级的条件下完全切断电源(即在开路触点之间至少有3mm间距)。
- 注意L(火线)-N(零线)的连接。
- 确保使用专用的电源电缆线作为配件，进行更换，且必须由具备专业资质的技术人员操作。
注意 用户须知：
- 将接地线连接到有效的接地系统中。制造商对由于壁挂炉未接地以及不遵守接线图说明而造成的任何损失概不负责。
禁止
严禁使用水管作为壁挂炉的接地保护。
安装和保养说明
目录
6 安装 20
6.1 产品的接收 ..... 20
6.2 尺寸与重量 20
6.3 搬运 20
6.4 安装房间.....20
6.5 新安装或者替换另一壁挂炉的安装.....21
6.6 系统清洗.....21
6.7 系统水处理 21
6.8 壁挂炉的安装 21
6.9 管路的连接 ..... 22
6.9.1 管道配件(选配) 22
6.10 燃气供气.....22
6.11 烟道排气管和进气管 23
6.11.1 同轴烟道(∅ 60/100mm 和 ∅ 80/125mm) .. 24
6.11.2 分离烟道(∅80mm).....24
6.12 电气连接.....26
6.12.1 室外温度传感器.... 27
6.12.2 时钟控制器或室内温控器 27
6.12.3 采暖系统样式及控制装置的设置使用 ..... 27
6.13 注水和排水 28
6.13.1 注水操作 28
6.13.2 排水操作 29
7 调试 30
7.1 初步操作....30
7.2 调试前.....30
7.3 参数设置与显示....30
7.4 参数列表....31
7.5 运行数据和计数器的显示 ..... 33
7.6 检查和调整 34
7.6.1 烟囱清扫功能 34
7.6.2 燃烧压力校正 35
7.7 燃气转换....36
7.7.1 准备工作 36
7.8 自动校准程序 37
7.9 生活热水舒适功能(预加热)....39
8 维护保养 40
8.1 保养要求.....40
8.2 外部清洁.....40
8.2.1 外壳清洁 40
8.3 内部清洁.....40
8.3.1 清洁换热器 40
8.3.2 清洁燃烧器 41

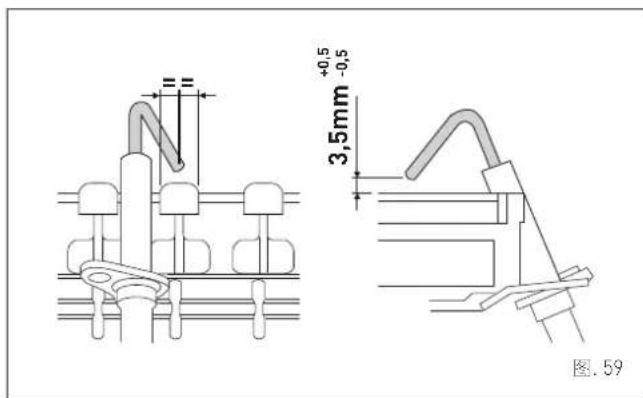

8.3.3 检查点火/探测电极 41
8.3.4 最后操作 41
8.4 检查 41
8.4.1 检查烟道 41
8.4.2 检查膨胀罐 41
8.5 非常规性保养 42
8.6 故障代码及解决方案 ..... 42
8.6.1 维护请求 43
6 安装
注意
该壁挂炉只能由SIME技术服务商或合格的专业人员安装，并且必须配置合适的安全防护装备。
6.1 产品的接收
单台EDEA BF 40 采用纸箱包装供货。
- 用于壁挂炉安装定位的安装示意图、产品保修卡、产品合格证
- 安装膨胀螺栓
禁止
不得将包装材料随意丢弃或让儿童玩耍，否则可能会产生危险。必须根据现行法律的规定进行处置。
6.2 尺寸与重量
| 描述 | EDEA BF |
| 40 | |
| W宽 (mm) | 450 |
| D厚 (mm) | 340 (*) |
| H高 (mm) | 700 |
| 重量 (kg) | 37.5 |
(*) 不含可拆卸的前面板。
6.3 搬运

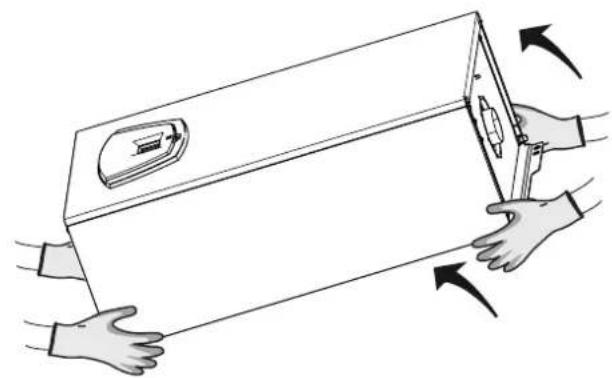

拆开包装后，应人工搬运壁挂炉，并按图中所示的部位抓握将之倾斜并抬起。
不要抓握壁挂炉的外壳，应抓握壁挂炉“坚固”部分，例如底座和结构框架。
警告
拆除包装和搬运壁挂炉时，使用适当的工具和事故预防装置，注意每个人可以抬起的最大重量。
6.4 安装房间
安装的房间必须符合技术标准和现行法律的规定。"B型"安装必须配备尺寸合适的通风口。
安装壁挂炉的房间最低温度不应低于 -5^ C 。
注意
- 在安装壁挂炉之前，安装人员必须确保墙壁能够支撑重量。

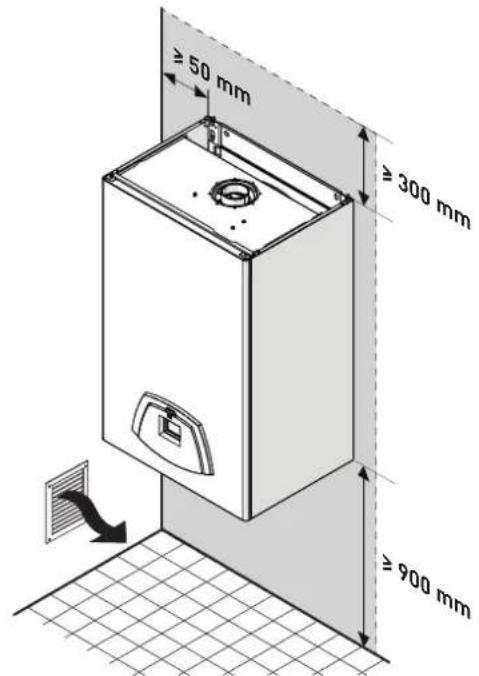

- 应预留足够的安装空间，保证安装壁挂炉的墙壁和壁挂炉外侧表面之间的最小间距，同时也便于日后维修及保养 (参见图.19)。
参考预留距离
图.19
6.5 新安装或者替换另一壁挂炉的安装
当 EDEA BF 40 壁挂炉安装在旧系统或需要替换时，建议安装人员检查：
- 连接烟道是否适合新壁挂炉的排烟温度，并应根据标准计算和安装。烟道应平直、密封、绝缘、无堵塞或其他限制，并配有适当的冷凝水收集和排放系统；
- 电气系统应有专业人员根据具体法规进行连接；
- 燃气管和液化气(LPG)需根据具体法规进行连接；
- 膨胀罐大小确保满足系统水容量需求；
- 循环泵的流量和扬程能够满足系统要求；
- 清洗系统、清除污泥和水垢、排气并密封。系统的清洗请参见相关章节。
注意
制造商对于排烟系统安装不当所造成的任何损失概不负责。
6.6 系统清洗
无论是将该壁挂炉安装在新建成的系统，还是替换现有系统上的采暖壁挂炉，必须彻底清洁系统，清除污泥、污垢、污物、以及安装残余物等。对于替换采暖壁挂炉，在拆除旧的壁挂炉前，建议：
- 在采暖系统的水中添加系统清洗剂；
- 让旧的壁挂炉在正常供暖的情况下运行数天；
- 排走系统中的脏水，并用干净的水冲洗一次或多次。
如果旧的壁挂炉已经拆除或不可再使用时，可使用循环泵来替代，让水在系统中循环，并如上所述进行操作。清洁完毕后，在安装新壁挂炉之前，建议在系统的水中添加可以防止腐蚀和沉积的系统保护剂。
注意
- 关于保护剂的类型和使用及其它信息，请与制造商联系；
- 请务必在系统回水管路(R)上安装Y型过滤器(包装内不提供，需另行购买安装)。
6.7 系统水处理
系统的注水和补水的水质要求:
外观:清澈
-pH值:6\~8;
- 硬度:<25°f;
如果水质未能达到以上要求，需要在供水管上安装一个过滤器来过滤杂质，并采用化学品处理系统防止发生腐蚀和沉淀，以免影响壁挂炉运行。
如果系统末端是地暖等低温辐射系统，建议使用相应产品防止细菌滋生。
无论在何种情况下，都请查阅并遵守壁挂炉使用国(地区)的现行法律和特定技术标准。
6.8 壁挂炉的安装
EDEA BF 40 壁挂炉出厂包装箱内配有安装示意图，用于壁挂炉的安装；安装时：

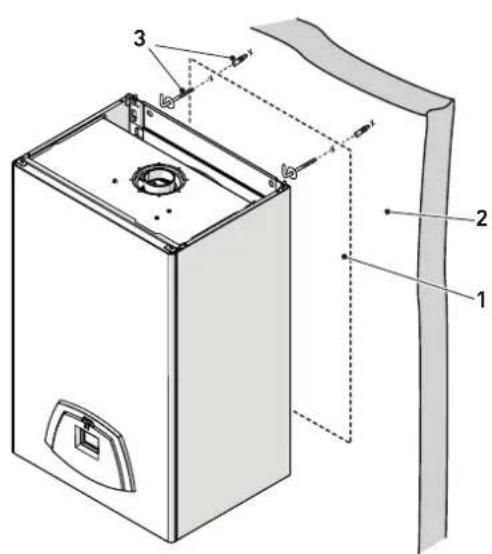

将安装示意图(1)固定到墙壁上(2);
钻孔并插入膨胀螺栓(3);
将壁挂炉挂在膨胀螺栓上并固定。
壁挂炉的安装高度应以方便拆卸和保养操作为宜。
6.9 管路的连接
管路接口特性和尺寸如下图所示。
图.21
| 说明 | EDEA BF |
| 40 | |
| M - 系统供水口 | ∅ 3/4" G |
| R - 系统回水口 | ∅ 3/4" G |
| U - 生活热水出水口 | ∅ 1/2" G |
| E - 自来水进水口 | ∅ 1/2" G |
| G - 燃气接口 | ∅ 3/4" G |
| W (mm) 450 |
6.9.1 管道配件(选配)
为了便于壁挂炉与系统的管路和燃气连接，可以提供表中所示的配件，需要另外单独订购。
| 说明 代码 | |
| 安装版(40 kW) | 8075438 |
| 弯头套件 | 8075428 |
| 弯头套件 | 8091819 |
| 其他品牌壁挂炉的更换安装套件 | 8093900 |
| 连接即时热水壁挂炉的太阳能套件 | 8105101 |
| 多磷酸盐套件 | 8101700 |
| 多磷酸盐套件 | 8101710 |
注意：各套件的说明书随配件提供，可以在包装内找到。
6.10 燃气供应
EDEA BF 40 壁挂炉可适用12T天然气或20Y液化石油气。出厂时默认使用天然气(12T)，用户可通过斯密公司单独提供的“液化气喷嘴套件”（选配）转用20Y液化石油气。壁挂炉的燃气连接必须符合现行安装标准的规定。在进行连接前，必须确保：
- 气体的类型适用于本壁挂炉；
- 管道已彻底清洗；
- 供气管道的直径等于或大于壁挂炉燃气接口[G3/4"]，且供气管道压力的损失小于或等于壁挂炉允许的最大压力损失值。
警告
安装完毕后，应检查燃气管道接口的气密性，确保符合安装标准的规定。
注意
建议在燃气供应管路上安装合适的燃气过滤器。
6.11 烟道排气管和进气管
EDEA BF 40壁挂炉配备适当的烟道。烟道是壁挂炉的一个组成部分，由SIME作为附件提供，请根据允许的类型和系统要求，单独订购：
允许的排气系统类型
B22P-B52P
室内的烧空气进气管和向室外排气管。
注意:燃烧空气进气 [6 cm^2×1kW] 。
B32P
燃烧所需空气入口进入大气，烟气出口进入单烟道。注意：燃烧空气的开口 (15 cm^2 x kW) 。
C12-C12X
墙壁同轴烟道。采用同轴烟管或分离烟管(两根烟管的间距应在50cm以内)两种形式，以避免外部气压干扰。
C32-C32X
屋顶同轴烟管。排烟方式与C12x相同。
C42-C42X
公共或独立结构烟道的排烟，此时需满足排烟允许的风力条件。
C52-C52x
墙壁进气和屋顶排烟，烟道处在不同气压的区域。注意:进气管和排气管必须同侧安装。
C82-c82x
进气管安装于墙壁上，排烟管安装于公共烟道内。
c92-c92x
独立的排气管和进气管安装在公共烟道内。
P:排烟系统的设计应在正压条件下工作。
X:壁挂炉和相应排烟口符合德国气密要求。
图.22
注意
- 烟道和烟道连接必须按照国家和地方的现行法规和法律。
- 必须使用硬质、耐热、耐冷凝、耐机械应力和密封的管道。
- 未绝缘隔热的排气管可能会引起危险。
6.11.1 同轴烟道 ( 60/100mm 和 80/125mm)
同轴烟道配件
| 说明 | 编码 | |
| ∅ 60/100 mm ∅ | 80/125 mm | |
| 同轴烟道套件 | 8084813 8084 | 830 |
| 加长管 L=1000 mm | 8096103 8096 | 130 |
| 加长管 L=500 mm | 8096102 - | |
| 垂直加长管L=200 mm,带有烟气分析检测口 | 8086908 - | |
| ∅ 80/125 mm烟道适配器 | -8093120 | |
| 90°弯头 | 8095801 8095 | 820 |
| 45°弯头 | 8095900 8095 | 920 |
| 带球窝节的连接瓦 | 8091300 8091 | 300 |
| 屋顶排气端 L=1284 mm | 8091200 8091 | 200 |
| 垂直冷凝水回收管,L=200mm | 8092803 8092 | 803 |
负荷损失-等效长度
| 型号 | 等效长度 | |
| ∅ 60/100 mm ∅ | 80/125 mm | |
| 90°弯头 | 1 | 1 |
| 45°弯头 | 0.5 0.8 | |
最大-最小长度
| 型号 | 烟道直径ø60/100烟道直径ø80/125 | |||||||
| 水平(m) | 垂直(m) | 水平(m) | 垂直(m) | |||||
| Min. | Max. Min. | Max. | Min. | Max. Min. | Max. | |||
| EDEA BF40 | -3.5 | 1.3(*) | 53.5 | 647 | ||||
注意
(*) 对于长度大于1.3m的垂直管[C32型]或管的垂直部分[C42型]，必须插入垂直冷凝水收集管。
同轴烟道的阻风圈

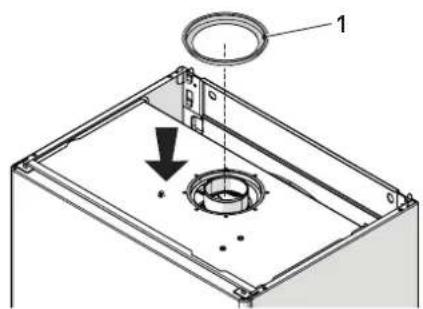

壁挂炉出厂时配备的阻风圈(1) 具有以下特性：
- EDEA BF 40: 阻风圈 ∅ 86 mm
当排气管是C12或C42型时，阻风圈必须如下所示取出或保留：
| 型号 烟道类型 需要安装(m) 不需安装(m) | ||||
| EDEA BF 40 | 60/100 0.0~ | 1.0 | 1.1~3.5 | |
| 80/125 0.0~ | 3.0 | 3.1~6.0 | ||
当排气管是C32型(垂直直线型, 无弯头)时, 阻风圈对烟管最大长度的影响, 如下所述:
| 型号 烟道类型 需要安装(m) 不需安装(m) | ||||
| EDEA BF 40 | 60/100 0.0~ | 1.0 | 1.1~3.0 | |
| 80/125 0.0~ | 4.0 | 4.1~7.0 | ||
6.11.2 分离烟道(∅ 80mm)
需要单独订购“同轴烟道转分离烟道套件”。与下表中列出的其他配件相连接。
从烟道排烟管道和空气进气管道的总长度取决于各个烟道配件的负载损失之和，对于EDEABF40不得大于 12.5mmH_2O
分离烟道
| 说明 | 代码 |
| ∅ 80 [mm] | |
| 同轴烟道转分离烟道套件 | 8093020 |
| 90°弯头M-F(6个) | 8077410 |
| 90°弯头M-F(带检测口) | 8077407 |
| 90°弯头M-F(隔热处理) | 8077408 |
| 加长管L=1000 mm(6个) | 8077309 |
| 加长管L=1000 mm(隔热处理) | 8077306 |
| 加长管L=500 mm(6个) | 8077308 |
| 加长管L=135 mm(w带检测口) | 8077304 |
| 墙壁排气管出口端 | 8089501 |
| 内套箍和外套箍套件 | 8091500 |
| 进气管端口 | 8089500 |
| 45°弯头M-F(6个) | 8077411 |
| 冷凝水回收管L=135 mm | 8092800 |
| 歧管 | 8091400 |
| 带球窝节的联接瓦 | 8091300 |
| 屋顶排气端,L=1390 mm | 8091201 |
| 冷凝水回收管三通 | 8093300 |
| 进气/排气接头,∅ 80/125 mm | 8091401 |
分离烟道系统
分离烟道系统配有燃烧空气入口隔膜，根据总负荷阻力损失进行调节。总负荷损失是通过将烟道排气管道长度的负载损失与烟道进气管道的负载损失相加而计算出来的。

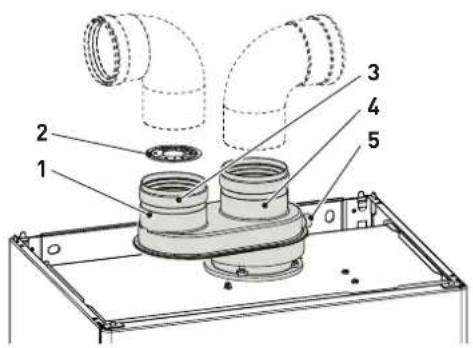

1 同轴烟道转分体烟道套件，带检测口
2 入口隔膜
3 空气进气口
4 烟气排出口
5 烟气分析检测口
配件的负荷阻力损失∅ 80 mm
| 说明代码 | 总负荷损失(mm H2O) | ||
| EDEA BF 40 | |||
| 进气管 排气管 | |||
| 90°弯头MF | 8077410 0.70 1.50 | ||
| 45°弯头MF | 8077411 0.60 1.00 | ||
| 水平加长管L=1000mm | 8077309 0.40 0.65 | ||
| 垂直加长管L=1000 mm | 8077309 0.30 0.30 | ||
| 墙壁排气管端 | 8089501 0.25 2.00 | ||
| 冷凝水收集三通 | 8093300 - 2.20 | ||
| 屋顶排气端(*) | 8091200 4.0 0.40 | ||
[ *屋顶进气端的负荷损失包括歧管，其代号为8091400。
备注:为使壁挂炉正常运行, 进气管有90°弯头时, 必须与管保持0.50米的最小距离。
实例: EDEA BF 40 壁挂炉负荷损失计算
| 配件∅80mm代码数量 | 负荷损失[mm H2O] | |||
| 进气口 | 排气口 | 合计 | ||
| 加长管L=1000 mm(水平) | 8077309 | 4×0.4 | 1.60 | |
| 加长管L=1000 mm(水平) | 8077309 | 4-4×0.6 | 5 2.0 | |
| 90°弯头 | 8077410 | 2 2× | 0.70 - 1.40 | |
| 90°弯头 | 8077410 | 2 - 2×1.5 | 3.00 | |
| 墙壁排气管端 | 8089501 | 2 0. | 25 2.0 2.25 | |
| 合计 | 10.85 | |||
[当烟管总负荷损失小于12.5 mmH20]时,允许安装阻烟片，在此情况下，必须将扇形片1-10(包含)从进气阻烟片(2)上卸下。
pie
| Segment | Value | |---|---| | 1 | 4 | | 2 | 3 | | 3 | 5 | | 4 | 6 | | 5 | 9 | | 6 | 7 | | 7 | 8 | | 8 | 6 | | 9 | 10 | | 10 | 1 |图.25
| 需要拆除的扇形面数量 | 总负荷损失 (mm H2O) |
| EDEA BF 40 | |
| 1 - 3 | 0 - 2.0 |
| 1 - 4 | 2.0 - 3.5 |
| 1 - 5 | 3.5 - 6.0 |
| 1 - 6 | 5.0 - 6.0 |
| 1 - 8 | 6.5 - 8.0 |
| 1 - 9 | 8.0 - 9.5 |
| 1 - 10 | 9.5 - 11.0 |
| 整个阻气膜片 | 11.0 - 12.5 (*) |
(*) 允许最大的负荷损失

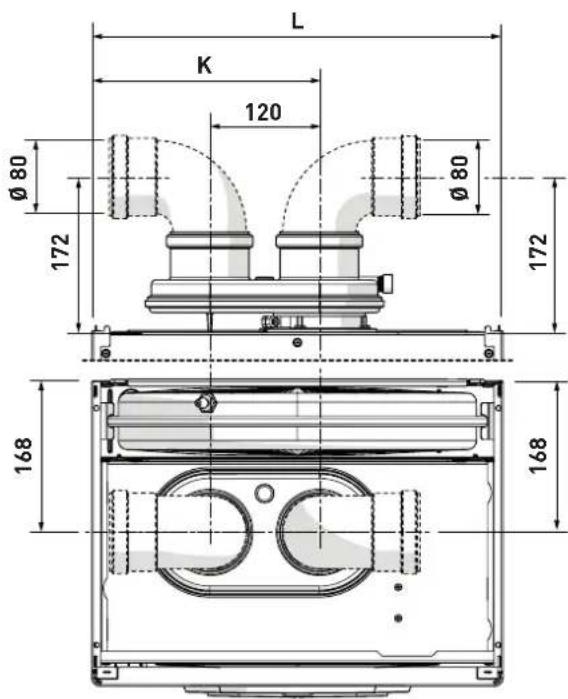

图.26
| 说明 | EDEA BF 40 |
| K (mm) | 250 |
| W (mm) | 450 |
6.12 电气连接
电源线必须接入AC 220V(±10%)\~50 Hz电源，注意L-N极性和接地。电源必须按照安装规范配备Ⅲ类过电压保护的全极开关。如果需要更换电源线，必须从SIME处订购原装零配件。 以下零配件与壁挂炉分开订购：
| 说明 编码 | |
| 室外温度传感器套件(β=3435,NTC 10KOhm at 25°C) | 8094101 |
| 电源线[专用] | 6323875 |
| 远程控制器 HOME (带有open therm通讯协议) | 8092280 |
| 远程控制器 HOME PLUS (带有open therm通讯协议) | 8092281 |
| 远程控制器WIFI SIME SAMRT (带有open therm 通讯协议) | 8118900 |
注意
所描述的维护操作需由具备专业资质的技术人员执行。
警告
在进行工作之前，需要执行下列操作：
- 将总开关置于“OFF(关闭)”位置
- 关闭燃气阀
- 注意不要触碰壁挂炉内的任何高温部件。
图.27
为了将可选电气配件的连接线引入壁挂炉：

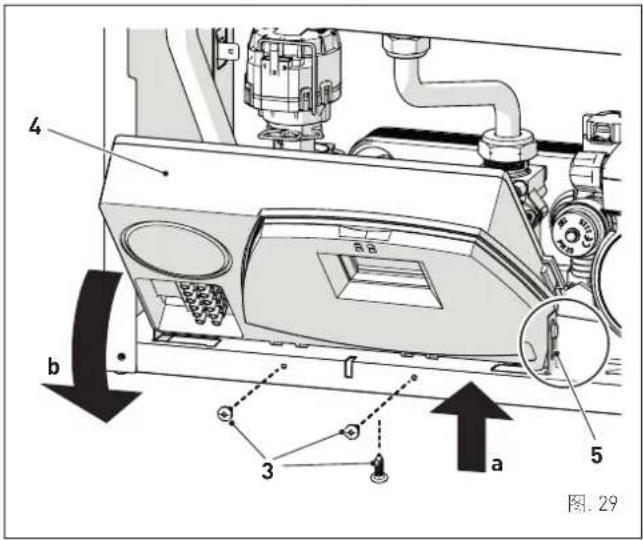

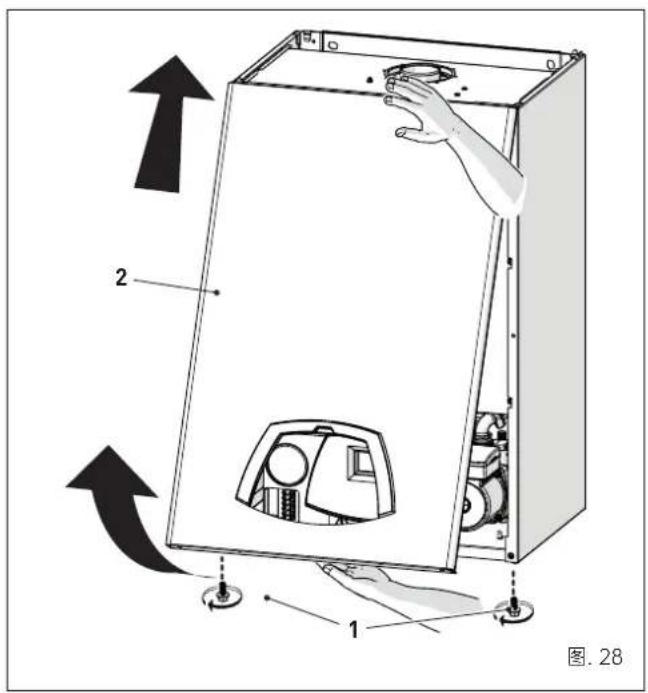

- 拆下螺丝 (1), 向前拉前面板 (2), 然后抬起它从顶部松开

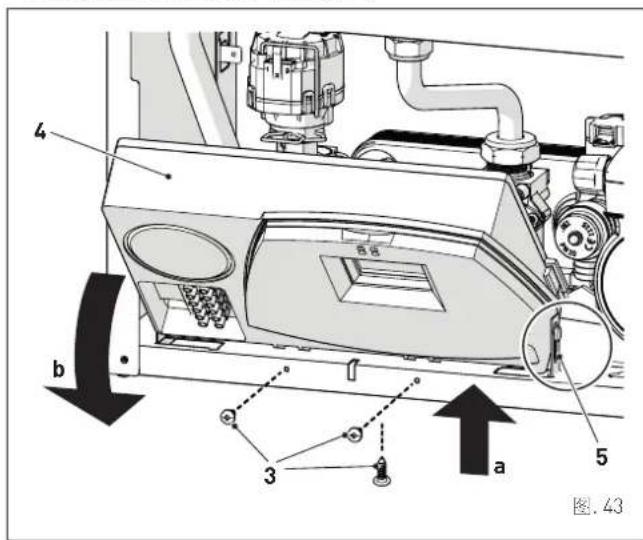

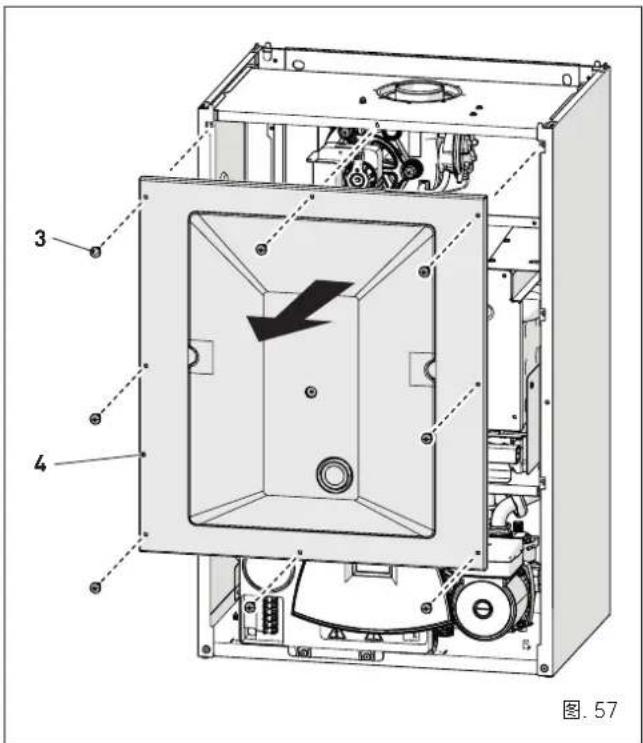

- 拆下固定控制面板(4)的螺钉(3):
- 向上沿 (a) 的方向移动面板 (4)，但将其保持在侧导轨 (5) 中直至行程结束:
- 沿 (b) 的方向前后移动，直至水平。

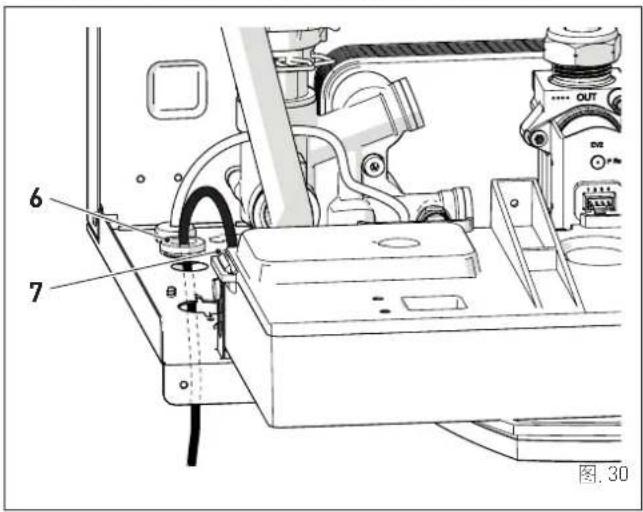

- 将连接线插入电缆保护套 [6] 和控制面板上的开口 [7]
- 将控制面板(4)放到原来的位置，并用先前拆下的螺钉(3)固定 - 按照铭牌(9)上的指示将配件的线连接到端子板(8)。
注意
强制性规定如下:
- 要求使用全极开关，符合 EN 标准（触点距离至少 3 mm）
- 如果要更换电源线，仅可使用有原装预接接头的特殊电缆，须作为备件另外订购，并由专业人员连接，将地线接入有效的接地网络中(*)；
- 对壁挂炉进行任何操作之前，应先将系统的总开关定位在"OFF(关闭)"以切断电源。
(*) 对于因壁挂炉未接地或未遵守接线图中提供的信息而造成的任何损坏，制造商概不负责。
禁止
严禁使用水管作为壁挂炉接地。
6.12.1 室外温度传感器

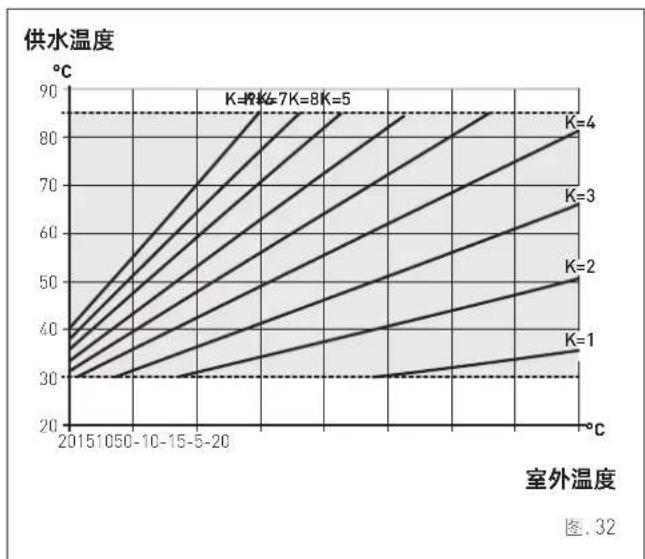

该款壁挂炉可连接室外温度传感器，实现气候补偿功能，从而实现根据外界温度的变化自动调节壁挂炉供水温度的功能。气候曲线如下(图32)所示。
安装室外温度传感器时，请按包装内的使用安装说明书操作。
气候曲线
line
| K | Value | |-----|-------| | 1 | 30 | | 2 | 35 | | 3 | 40 | | 4 | 45 | | 5 | 50 | | 6 | 55 | | 7 | 60 | | 8 | 65 | | 9 | 70 |
注意
在安装了室外温度传感器的情况下，可转动采暖旋钮从曲线K=0.0 - K=9.0范围内选择选择最佳的温度曲线K，使供水温度随室外温度自动调节。
- 按住 Ⅲ 按键1秒；
- 按下 + 或者 - 选择所需要的曲线 K 值 (在 K=0.0 - K=9.0 的范围内)。
6.12.2 时钟控制器或室内温控器
时钟控制器或室内温控器的电气连接方法如前所述。将此组件安装到要获取控制的房间内时，请遵循产品包装上的说明。
6.12.3 采暖系统样式及控制装置的设置使用
示意
M 系统供水口
R 系统回水口
CR 远程控制器
SE 室外温度传感器
TA 室内温控器

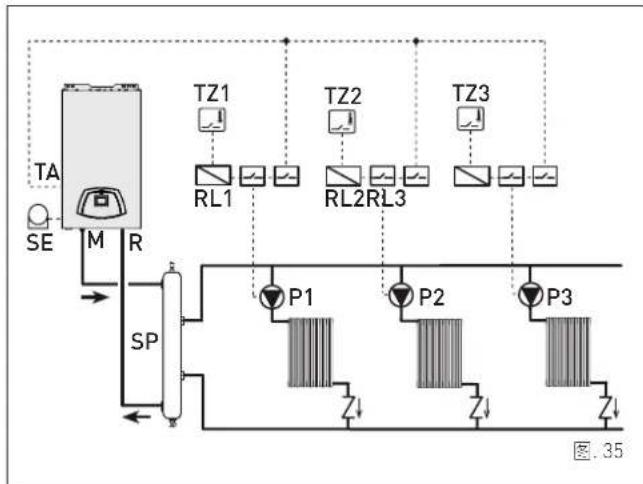

TZ1-TZ3 区域室内温控器
VZ1-VZ3 区域阀
RL1-RL3 区域继电器
P1-P3 区域泵
TSB 低温安全温控器

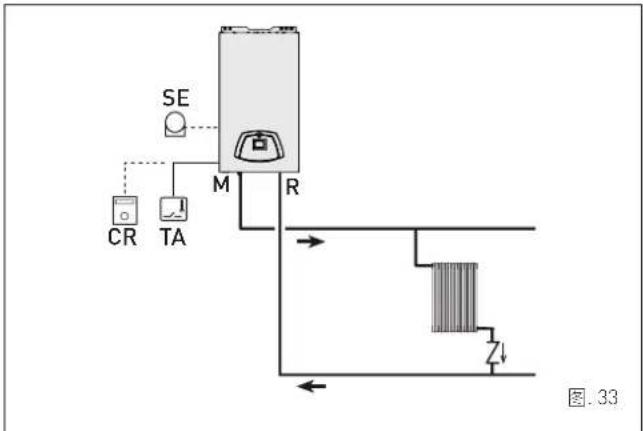

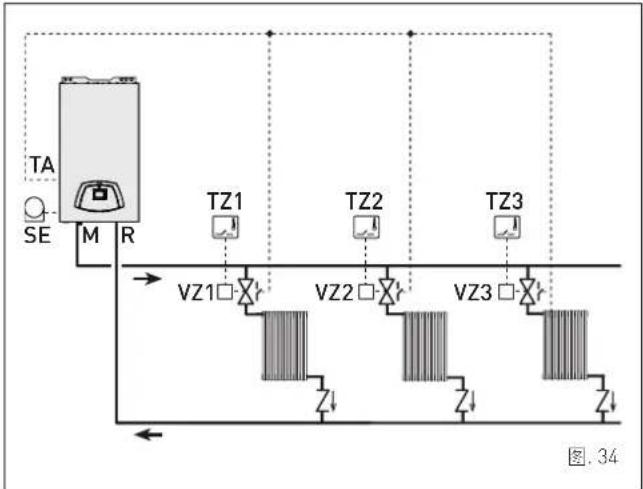

单温区系统-包含室外温度传感器和室内温控器或者远程控制器
多温区系统-包含区域阀、室内温控器和室外温度传感器
注意
设置参数“PAR 17”=延时系统泵启动，以允许打开区域阀。
多温区系统-包含循环泵、室内温控器和室外温度传感器
6.13 注水和排水
执行注水操作前：

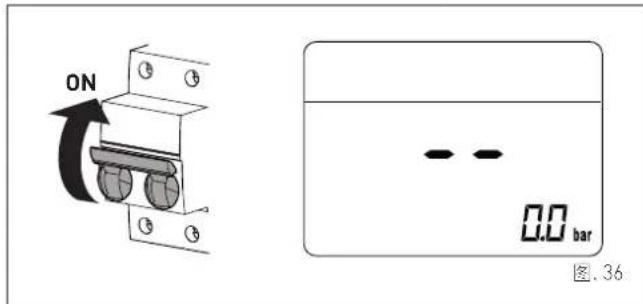

- 将电源总开关置于“ON”，以便在给采暖系统注水时查看系统水压值。确定此时处于“待机模式”，如果未处于待机模式，按下OR按键直到屏幕切换至显示“待机模式”。

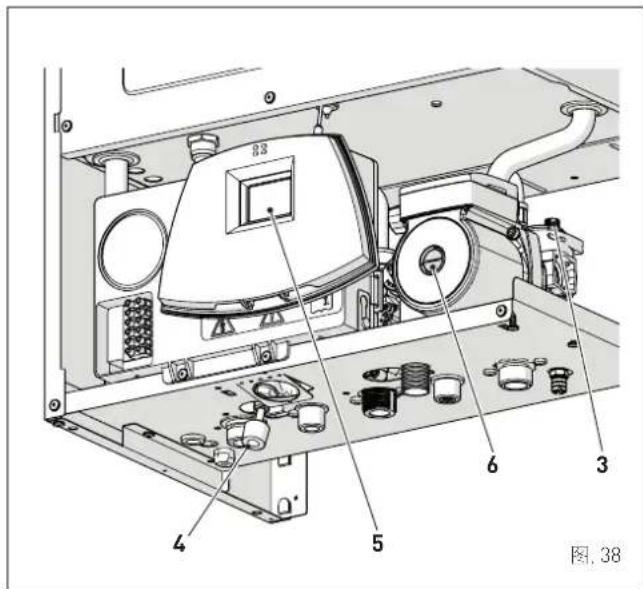

6.13.1 注水操作

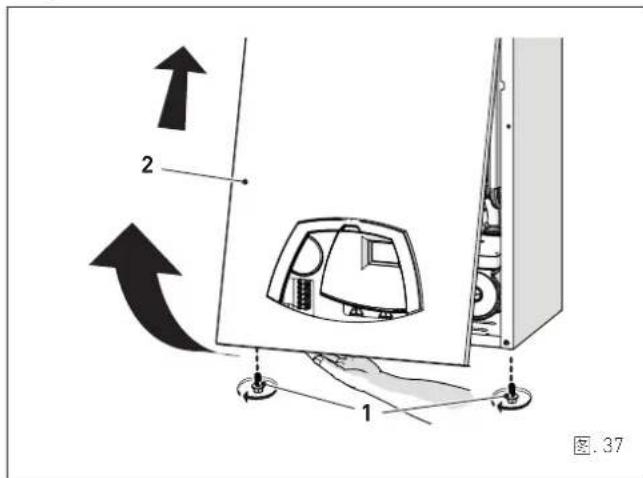

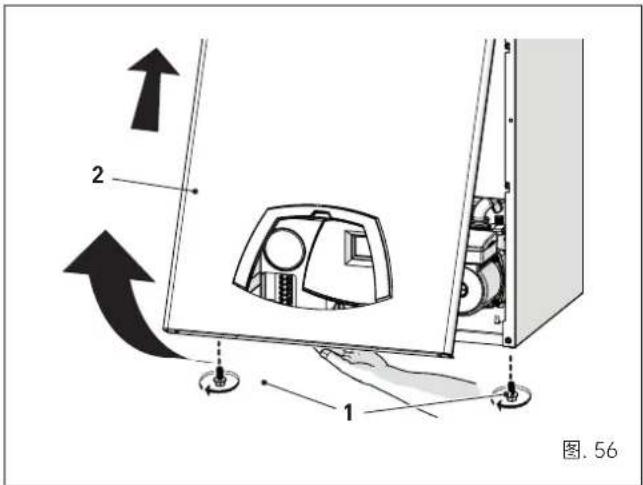

- 卸下前面板：

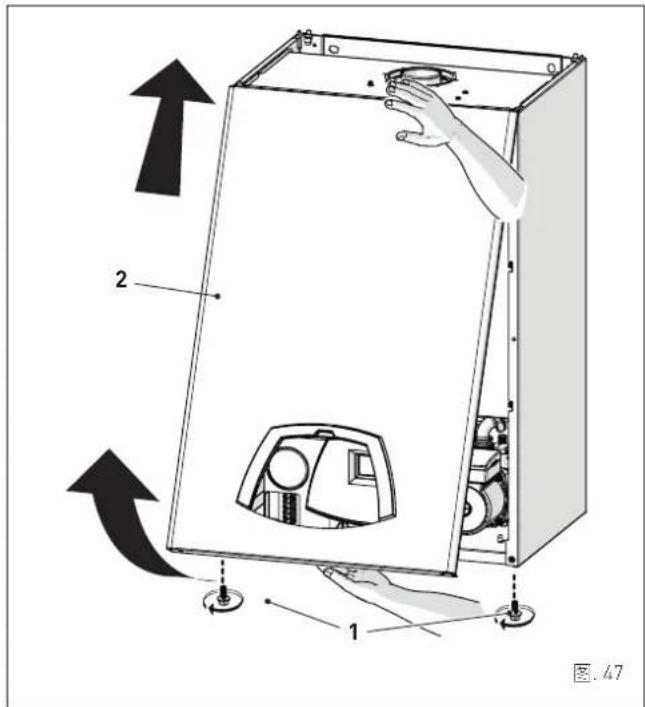

- 拆下两个螺丝 (1), 向前拉前面板 (2), 然后抬起它从顶部松开。
生活热水回路：
- 打开一个或更多的热水龙头，向回路注水并排气，完毕后关闭热水龙头。
采暖回路：
- 打开截止阀和位于系统最高点的排气阀；
- 拧松自动排气阀帽(3);
- 打开采暖回路的截止阀(如适用);
- 打开注水阀(4);
- 缓慢持续注水直到有水流从排气阀溢出;
- 继续注水直到屏幕显示的压力值达到 1-1.2 bar，如图所示显示器[5];
- 关闭系统注水阀(4);
- 排走所有散热器和系统高点中的空气，确保系统中没有空气存在；
- 拆下水泵前面的螺丝(6)，并使用螺丝刀检查水泵是否抱死；
- 拧紧水泵前面的螺丝[6]。
注意：要彻底清除系统中的所有空气，建议多次重复此操作。
- 检查显示屏上的压力，必要时进行补水，直到出现正确的压力读数 - 关闭自动排气阀(3)。
重新安装壁挂炉的前面板，将其挂在顶部，将其向前推并用先前卸下的螺钉[1]固定。
6.13.2 排水操作
生活热水回路：
- 关闭生活热水回路的截止阀(如适用); - 打开一个或更多的热水龙头，以排空回路。

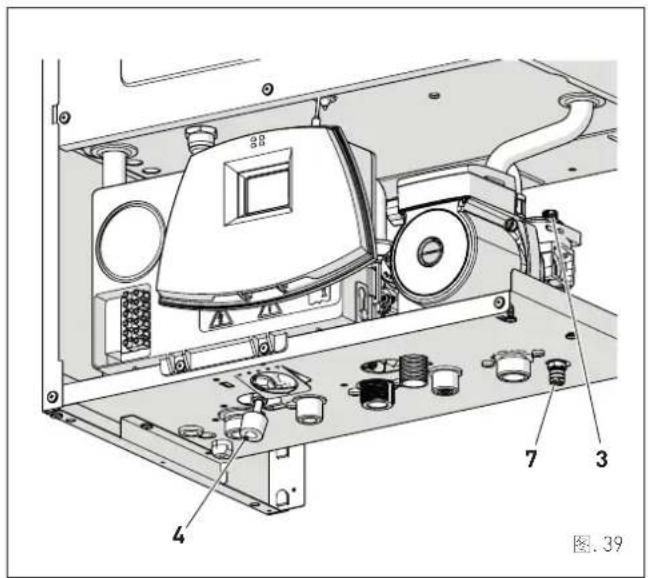

壁挂炉采暖回路：
- 拧松自动排气阀帽(3);
- 关闭采暖回路的截止阀(如适用);
- 检查系统注水阀(4)处于关闭位置;
- 将一条胶管连接壁挂炉排水阀(7)，并打开排水阀；
- 完全排空后，关闭排水阀(7);
- 关闭自动排气阀帽 (3)。
- 如果有必要接触壁挂炉底部区域，请确保系统组件和管道不热(有烧伤危险)。 - 接触供暖系统之前，请戴上防护手套。
调试壁挂炉前，请确认：
- 燃气种类与壁挂炉要求是否一致：
- 燃气、供暖系统和生活热水系统的截止阀已打开：
- 检查压力表显示的系统压力是否在1\~1.2 bar之间；
- 循环泵叶轮无卡滞。
7.2 调试前
执行初次操作后，要启动壁挂炉时：

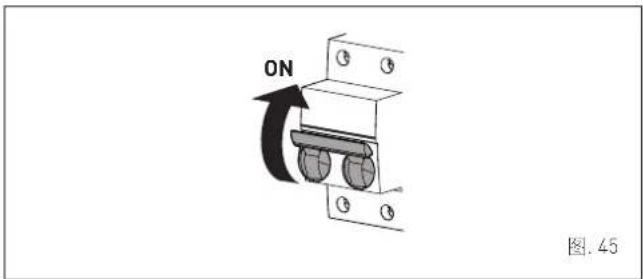

- 将电源总开关置于“ON”(打开)
图.40
- 显示壁挂炉设定使用的燃气种类，“nG”(天然气)或“LG”(液化气)，然后显示功率，接着显示所有符号，最后显示器显示“--”；
- 检查壁挂炉冷机时，屏幕显示的系统压力或压力表显示压力是否为1\~1.2 bar;
- 按下OR按键至少1秒切换至“夏季模式”。屏幕将显示在此时检测到的供水传感器的数值；
- 打开一个或多个热水龙头。壁挂炉将以最大功率工作，直到水龙头关闭。
- 如果出现故障，显示屏上将出现消息“ALL”、故障代码（例如“06” - 未检测到火焰）和指示 RESET。
注意
要恢复启动条件，请按住按键 ⏻R超过 3 秒。此操作最多可进行 6 次。
- 关闭先前打开的水龙头并检查壁挂炉是否关闭； - 按一次按键OR至少1秒钟以选择“冬季模式”。此时检测到的采暖水温度值会出现在显示屏上。
- 调节温控器并检查壁挂炉启动和运行是否正常
- 检查燃气供应和燃烧的压力是否正确，必要时执行“烟囱清扫功能”一节中描述的程序。
7.3 参数设置与显示
- 进入参数菜单：
- 从选定的模式（例如，冬季）；
- 将采暖温度设定旋钮 🎯 和生活热水温度旋钮 ✏️，旋转至最大值：
- 同时按下 + 和 - 按键（约5秒钟），直到屏幕显示“PAR 01”（参数编号）与设定值[0\~12]（请参阅“非计划维护”段落中的列表信息）。
- 按下 + 按键向上滚动参数列表，按下 - 按键向下滚动参数列表。 注意：长按 + 或 - 按键，可快速滚动参数列表。
- 达到所需参数后，按按键 ⬇R 确认并访问设置值，然后该值会闪烁，然后可以修改。
- 按 + 键增加值，或按 - 键减少值；
- 要确认该值，请按 OR 键；
一旦修改了所有所需的参数值，同时按住 + 和 - 按键约 5 秒以退出参数菜单，直到重新出现初始页面。
7.4 参数列表
| 类型 | 号码 | 说明 | 范围计量单位步数默认 | ||||
| 配置 | |||||||
| PAR 01 | 壁挂炉功率代码(以kW为单位) | 2=40kW[12T]-10 | |||||
| PAR 02 | 生活热水配置类型 | 0=即热型生活热水1=内置生活热水储水箱或者仅采暖2=带有热水温度传感器的加热水箱3=配备双程序控制4=即时太阳能输入 | -10 | ||||
| PAR 03 | 燃气类型配置 | 0=12T1=20Y | -10or1 | ||||
| PAR 04 | 燃烧配置 | 0=带有燃烧控制,密闭式1=带有烟温保护,开放式2=低氮3=风压开关 | -13 | ||||
| PAR 08 | 室外温度传感器数值更正 | -5..+5 | °C | 10 | |||
| 生活热水-采暖 | |||||||
| PAR 10 | 壁挂炉防冻功能启动值 | 0..+10 | °C | 13 | |||
| PAR 11 | 室外温度传感器防冻阈值--=禁用 | -9..+5 | °C | 1 | -2 | ||
| PAR 12 | 采暖曲线斜率 | 0..80 | -1 | 20 | |||
| PAR 13 | 采暖最小温度调节 | 20..PAR 14 | °C | 1 | 20 | ||
| PAR 14 | 采暖最大温度调节 | PAR 13..80 | °C | 1 | 80 | ||
| PAR 15 | 最大输出功率 | 0..100 | % | 1 | 100 | ||
| PAR 16 | 采暖后循环时间 | 0..99 | 秒x10 | 1 | 3 | ||
| PAR 17 | 加热后循环时间 | 0..60 | 秒x10 | 1 | 0 | ||
| PAR 18 | 重新点火延迟 | 0..60 | Min | 13 | |||
| PAR 19 | 有流量计的生活热水控制 | 0=禁用1=启用 | -11 | ||||
| PAR 20 | 生活热水最大输出功率 | 0..100 | % | 1 | 100 | ||
| PAR 21 | 最小功率采暖/生活热水(预混) | 0..100 | % | 10 | |||
| PAR 22 | 生活热水预热功能 | 0=OFF1=ON | -10 | ||||
| PAR 23 | 外部继电器1的功能 | 0=未使用1=未使用NO2=远程报警NC3=区域阀4=自动填充5=外部请求6=循环泵7=带OT的区域阀8=重新启动泵 | - | -0 | |||
| 类型 | 号码 | 说明 | 范围 | 计量单位 | 步数 | 默认 | |||
| PAR 24 | 外部继电器2的功能 | 0=未使用1=远程报警NO2=远程报警NC3=区域阀4=自动填充5=外部请求6=循环泵7=带OT的区域阀8=重新启动泵 | |||||||
| PAR 25 | 辅助TA功能 | 0=根据TA1=TA防冻2=生活热水禁用 | |||||||
| PAR 26 | 区域阀/泵重新启动延迟 | 0..99 Min 1 1 | |||||||
| PAR 28 | 太阳能热水器启动延迟 | 0..30 Min 1 0 | |||||||
| PAR 29 | 防军团菌功能(仅内置生活热水储水箱型)--=禁用 | 50..80-1-- | |||||||
| PAR 30 | 最高生活热水温度 | 35..67 | °C | ||||||
| PAR 40 | 调节水泵转速 | --=无调制AU=自动0..100 | % | ||||||
| PAR 41 | ΔT调速水泵/供回水温差 | 10..40 | °C | ||||||
| PAR 47 | 循环泵强制运行(仅冬季模式) | 0=禁用d1=启用 | -10 | ||||||
| 恢复 | |||||||||
| PAR 48 | 恢复默认 | 0..1 | --0 | ||||||
在运行故障/异常的情况下显示器上显示“ALL”字样和故障代码。例如“ALL 04”(生活热水温度传感器故障)。
在维修故障前：
- 将电源总开关置于 OFF“（关闭），切断壁挂炉电源
- 作为预防措施，关闭燃气阀门；
- 修复故障，并重启壁挂炉。
备注: 当显示器上同时显示报警号码和 RESET 字样（见图）在排除故障后，必须按 ⏻R 键来重新启动壁挂炉。
7.5 运行数据和计数器的显示
壁挂炉运行后，合格的技术人员可以查看运行数据和计数器，如下所示：
从当时启用的模式中的操作屏幕(冬季模式 🎩 或夏季模式 🙏):
- 将采暖和生活热水旋钮调到最小； - 同时按住 + 和 - 按键 3 秒以上。
从这个位置，技术人员有两个选择：
- 按 + 按键将滚动“信息 (PAR)”列表和“计数器(PARc)”，顺序如下：
- 按下 - 按键将显示“发生警报”(PARa);
- 使用一或 + 按键在显示的项目内移动，显示所需数值。如需退出菜单按 Ⓧ 键直到出现初始页面；
信息显示列表
| 类型 | 号码 | 说明 | 范围 | 测量单位 | 步数 |
| PAR 0 | 软件版本 | ||||
| PAR 1 | 显示室外温度传感器 | -9..99°C 1 | |||
| PAR 2 | 显示供水温度传感器 | -9..99°C 1 | |||
| PAR 3 | 显示烟气温度 | -9..99°C 1 | |||
| PAR 4 | 显示生活热水传感器温度 | -9..99°C 1 | |||
| PAR 5 | 显示AUX辅助传感器 | -9..99°C 1 | |||
| PAR 6 | 显示实际采暖设定温度 | Par. 13... Par. 14 | °C 1 | ||
| PAR 7 | 显示输出功率 | 0..99% | 1 | ||
| PAR 8 | 显示即时热水流量 | 0..99 L/min | 0.1 | ||
| PAR 9 | 显示水压传感器的数值 | 0..99 | bar | 0.1 | |
计数器显示列表
| 类型 | 号码 | 说明 | 范围 | 测量单位 | 步数 |
| PAR | c0 | 壁挂炉运行总小时数 | 0..99 | h x 1000 | 0.1; from 0.0 to 9.9; 1; from 10 to 99 |
| PAR | c1 | 燃烧器运行总小时数 | 0..99 | h x 1000 | 0.1; from 0.0 to 9.9; 1; from 10 to 99 |
| PAR | c2 | 燃烧器点火总次数 | 0..99 | h x 1000 | 0.1; from 0.0 to 9.9; 1; from 10 to 99 |
| PAR | c3 | 故障总次数 | 0..99 x | 1 1 | |
| PAR | c4 | 安装人员访问参数"ALL"的总次数 | 0..99 x | 1 1 | |
| PAR | c5 | 进入OEM参数访问总次数 | 0..99 x | 1 1 | |
| PAR | c6 | 下一次维护的时间 | 1..199 | 月 | 1 |
发生的故障/报警列表
| 类型 | 号码 | 说明 |
| PAR A0 | 最近发生的报警/故障 | |
| PAR A1 | 倒数第二次发生的报警/故障 | |
| PAR A2 | 倒数第三次发生的警报/故障 | |
| PAR A3 | 先前发生的报警/故障 | |
| PAR A4 | 先前发生的报警/故障 | |
| PAR A5 | 先前发生的报警/故障 | |
| PAR A6 | 先前发生的报警/故障 | |
| PAR A7 | 先前发生的报警/故障 | |
| PAR A8 | 先前发生的报警/故障 | |
| PAR A9 | 先前发生的报警/故障 | |
7.6 检查和调整
7.6.1 烟囱清扫功能
维护技术人员可以使用烟囱清扫功能来检查燃烧器的燃气压力，检测燃烧参数并测量现行法规所要求的燃烧效率。
此功能持续 15 分钟，并通过以下步骤激活：

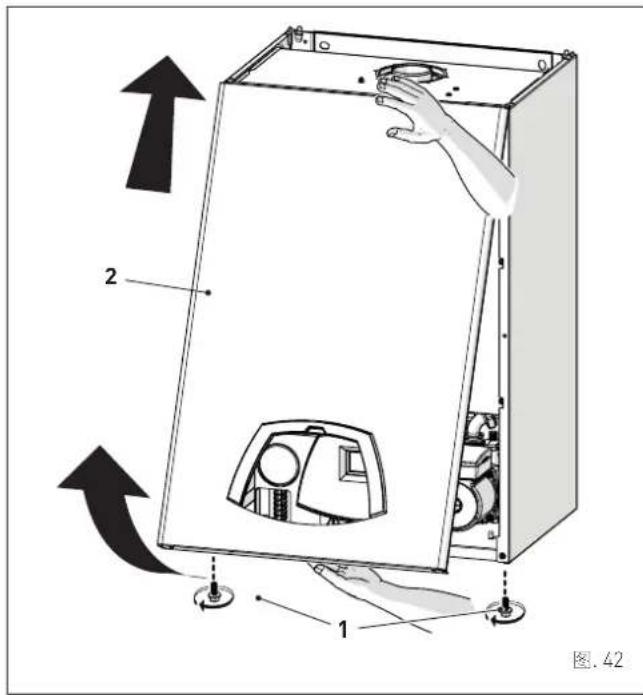

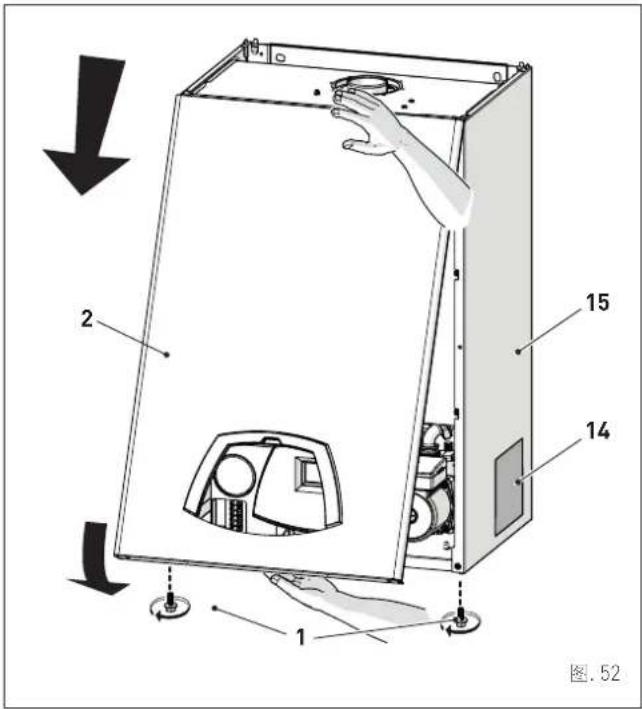

如果面板(2)尚未卸下，请卸下两个螺钉(1)，将前面板(2)向前拉，然后抬起它从顶部松开，拿掉。
- 拆下固定控制面板 (4) 的螺钉 (3);
- 向上沿 (a) 的方向移动面板 (4)，将其保持在侧导轨 (5) 中，直至行程结束；
- 沿 (b) 的方向前后移动，直至水平。
- 关闭燃气阀

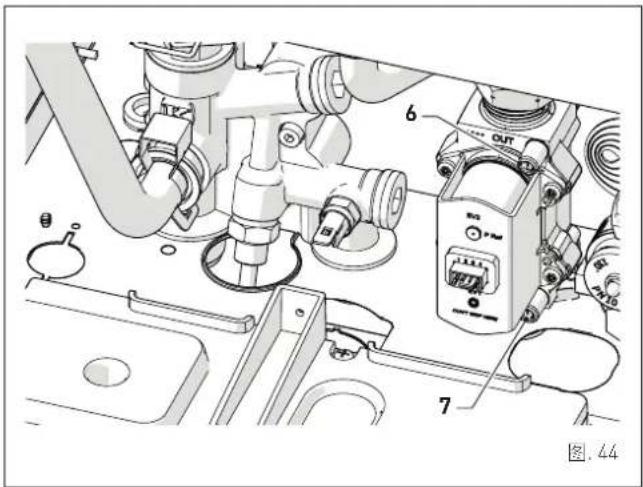

- 松开“喷嘴压力”点(6)和“供应压力”点(7)的螺钉，并将每个连接到压力表。
- 打开燃气阀
- 通过将主电源开关设置为"ON"来为壁挂炉供电；
- 按住按键 R 至少1秒钟，选择“夏季模式”；
- 同时按 R 和 + 按键约 10 秒，待“Hi”稳定出现在显示屏上，并且 ● 和 ✕ 同时闪烁；
打开一个或多个热水龙头;
按下按键 + 使壁挂炉以最大功率“HI”运行，并检查压力表上的燃气压力值是否与下表中的值相符；
按下按键 - 使壁挂炉以最小功率“Lo”运行，并检查压力表上的燃气压力值是否与下表中所示的值相符；
显示屏上将出现消息“Lo”以及闪烁的符号 和 。
- 再次按下按键 + 使壁挂炉在最大功率下运行。如果气体压力值正确，则可以确定燃烧数据并按照现行法规的规定读取燃烧效率
- 按R键退出"烟囱清扫程序"。显示屏上将显示壁挂炉温度
- 关闭先前打开的水龙头并检查壁挂炉是否关闭
- 断开压力表，小心关闭压力点 (6) 和 (7)，将控制面板放回原始位置并重新安装前面板 (2)。
供气压力
| 燃气类型 | 12T 20Y | |
| 压力 [mbar] | 20 28-30 |
安装分体烟道
| 型号 输出功率 | 喷嘴压力 (mbar) | ||
| 12T 20Y | |||
| EDEA BF 40 | 最大功率 | 10.4 - 10.8 26.8 | - 27.2 |
| 最小功率 | 0.5 - 0.8 1.2 | - 1.5 | |
安装同轴烟道
| 型号 输出功率 | 喷嘴压力 (mbar) | ||
| 12T 20Y | |||
| EDEA BF 40 | 最大功率 | 11.2 - 11.6 26.8 | - 27.2 |
| 最小功率 | 0.8 - 1.1 2.4 | - 2.7 | |
如果燃气压力值与表中所示的值不同，请按照以下部分所述调整燃气喷嘴压力。
7.6.2 燃烧压力校正
注意
壁挂炉在校正前：
- 前面板(2)已拆除，点(6)已连接到压力表；
- 电源开关必须设置为"ON";
- 燃气阀门打开;
- 当前不得有热需求（“夏季模式●热水阀关闭，”冬季模式“●下，室内温控器关闭）。
接下来按顺序进行下述调整：
调节最大燃气压力:
- 旋转旋钮并将热水温度设置到最高；
- 同时按住，OR和 + 按键约6秒钟，直到信息“MA”与“nu”交替出现在显示屏上。
打开一个或多个热水龙头；壁挂炉将启动，显示屏上将出现消息“P01”(调整最大燃气压力)。
- 按 + 或者 - 按键，直到表中指示的压力值出现在压力表上调整到表中所描述的值后，按下按键 ⏻R 约2秒后，确认该值，然后该值将闪烁一次。
调整燃烧器最小压力：

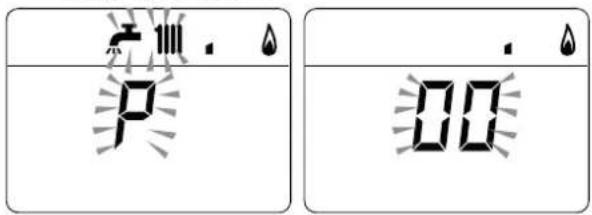

- “P00”现在将出现在显示屏上；
- 按 + 或者一按键，直到表中指示的压力值出现在压力表上
- 调整到表中所描述的值后，按下按键OR约2秒后，确认该值，然后该值将闪烁一次。
退出调整状态：
- 同时按住一，OR 和 + 按键约6秒，直到显示屏出现供水温度，壁挂炉处于启动或者关闭的状态；
- 关闭之前所打开的热水阀门。
7.7 燃气转换
通过安装20Y（液化石油气）专用的“喷嘴套件”，把EDEA BF 40所使用12T天然气转换为液化石油气，代码为5144725的液化石油气喷嘴套件需要另外单独订购。
注意
以下所描述的维护操作必须由具有专业资质的技术人员执行。
警告
执行下列操作之前:
- 将电源开关置于关闭状态(OFF);
- 关闭燃气阀门;
- 注意不要触碰壁挂炉内的任何高温部件。
图.46
7.7.1 准备工作
工作步骤:
- 卸下螺丝 (1)，向前拉前面板 (2) 并抬起它从顶部打开它；

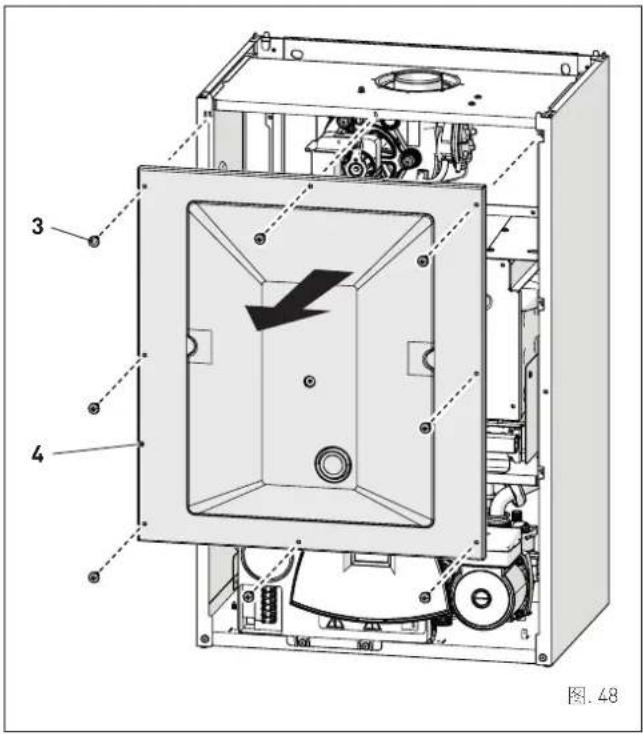

- 拆下四颗螺丝(3)取出空气室的前面板(4);

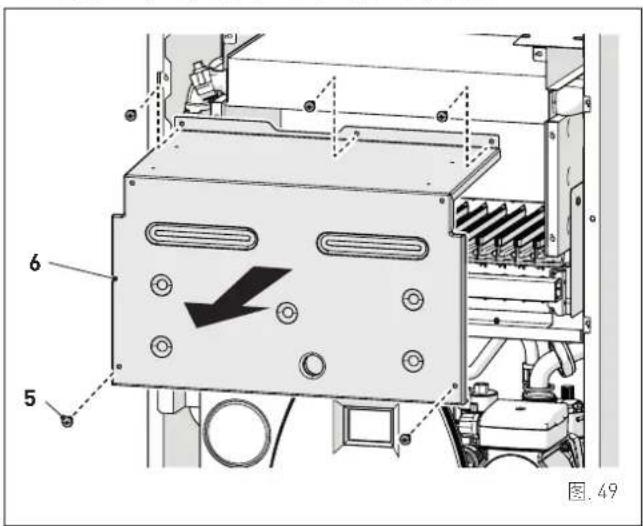

- 卸下四颗螺丝 (5) 卸下燃烧室前面板 (6)。拆除燃烧室前面板 (6) 时要小心，以免损坏垫圈或面板绝缘隔热板

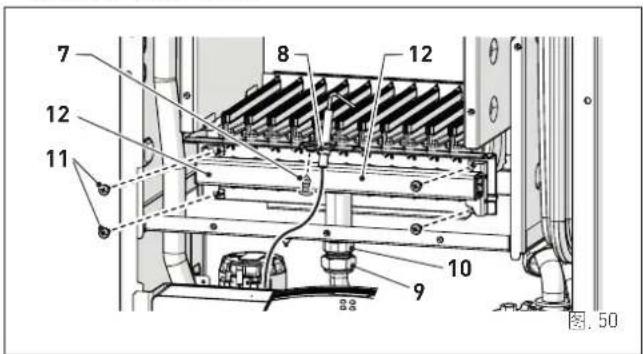

- 拆下螺丝 (7) 并取出电极 (8);
- 拆下旋转接头 (9) 和锁紧螺母 (10);
- 拆下螺丝(11);
- 拆下燃气分流腔(12)，将工厂安装的喷嘴更换为附件套件中提供的喷嘴，并放置垫圈；
- 重新安装燃气分流腔(12)，并用螺丝(11)固定；
-拧紧固定螺母(10)和套箍螺母(9)，并在(9)中放置密封垫；
- 重新安装点火电极(8)，将其端部置于燃烧器火排的中心(*)

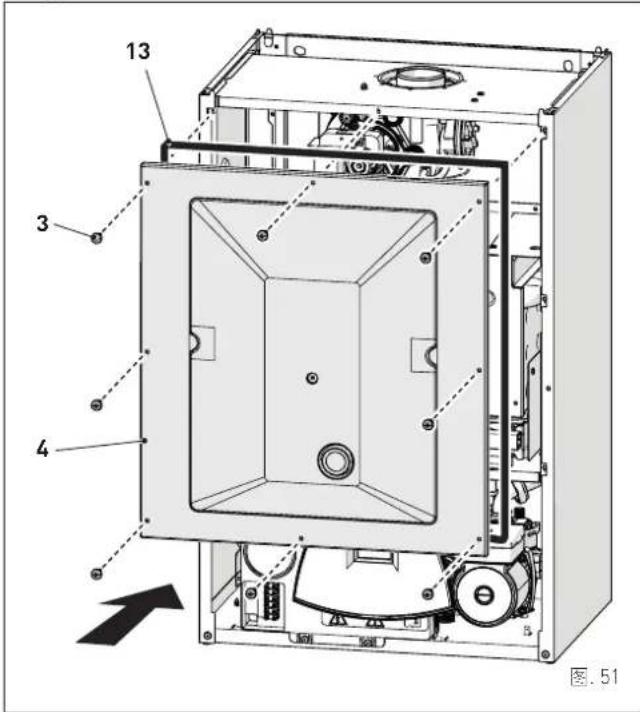

- 检查空气室的前盖板(4)的密封圈(13)，以及燃烧室的前盖板(6)的隔热板是否完好无损，否则应更换；
- 重新安装盖板(6)和(4)，用各自的固定螺丝固定。
警告(*)
电极的位置对于能否正确的检测离子电流来说非常的重要
- 在位于右侧（15）外部的技术铭牌（14）上粘贴新燃气种类的标签；
- 执行“自动校准程序”，然后重新安装前面板 [2]，用两个螺钉 (1) 将其固定。
7.8 自动校准程序
首次调试壁挂炉时、更换燃气种类、更换以下配件后，必须始终执行此程序：
- 更换不同种类燃气的喷嘴：
- 更换出故障的燃气阀；
- 更换出故障的电路板；
- 更换点火探测电极；
- 更换风机；
- 更换燃烧器；
以便系统识别新组件，并可以与已安装在壁挂炉上的组件进行通信。
警告
准备工作：
- 前面板已拆除，控制面板也已向前和向下移动，并且燃气阀的点[6]和[7]已连接到压力表；
- 打开壁挂炉总电源，设置为“ON”；
- 打开燃气阀；
- 不得有热需求出现（“夏季模式”）下，热水阀关闭；“冬季模式”下，室内温控器断开）；
- 下面描述的调整必须按顺序进行。
更换使用燃气种类的程序
- 将旋钮和 调到最大
- 同时按下 + 和 - 按键(约5 s)，直到“PAR01”（参数编号）与设定值(0)一起出现在显示屏上
注意：按住按键 + 或 - 会增加参数滚动的速度。
- 按 + 按键滚动参数，到达参数“03”；
- 达到所需参数后，按按键OR确认并访问设置值，然后该值会闪烁，然后可以修改；
- 按下按键 + 并选择 "1" (20Y);
- 按R按键确认该值。
修改完所有所需的参数值后，同时按住 + 和 — 按键，约 5 秒以退出参数菜单，直到重新出现主页。
必须在以下工作之后执行的程序：
- 更换出故障的燃气阀；
- 更换出故障的电路板；
- 更换点火探测电极；
- 更换风机：
- 更换燃烧器；
- 如果没有进入参数设定，同时按下按键+和—（大约 5 秒钟）进入参数部分，直到“PAR 01”（参数编号）和设置的值出现在显示屏上按住按键 + 并滚动参数直到到达参数“PAR 49”。
- 按下按键OR确认并访问设置值，然后该值将闪烁，然后可以修改：
- 按住按键 + 将值设置为“49”
- 达到所需值后，按下按键R确认；
- 按住按键 + 并滚动参数到达参数“PAR 70”
- 到达所需数值后，按下按键R确认；
- 按按键+将数值设置为"5";
- 到达所需数值后，按下按键R确认
- 通过同时按住 + 和 - 按键（大约 5 秒）退出参数部分。显示屏显示温度数值。
重要
完成此工作，用户必须执行以下程序。
调节最大燃气压力：
- 按下按键R选择“夏季模式”
- 转动热水温度调节旋钮并将热水温度设定为最高
- 同时按住按键，OR 和 + 约6秒钟，显示直到 "Au" 和 "to" 交替显示在显示屏上。
壁挂炉将启动，显示屏上将出现消息“P01”（调整最大燃气压力）；
- 按+或-直到表中所描述的压力值，出现在燃气压力表上
- 达到表中指示的值后，按住按键OR约2秒钟以确认该值，然后该值将闪烁一次。
调整最低气压：
- “P00”现在将出现在显示屏上
- 按下按键 + 或 - 直到表中所描述的压力值，出现在燃气压力表上:
- 达到表中所描述的压力值后，按下OR按键约2秒钟，确认该值，该数值会闪烁一次；
- 同时按住 -, ⏻R 和 +约6秒钟，直到显示屏出现供水温度，关闭壁挂炉；
- 关闭之前打开的热水阀门;

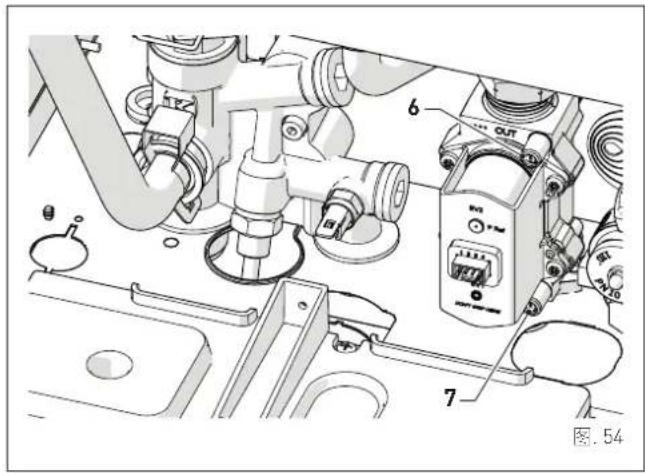

- 断开燃气压力表，小心关闭压力点 (6) 和 (7)，将控制面板放回原始位置并重新安装前面板 (2)。
供气压力
| 燃气类型 | 12T 20Y | |
| 压力 (mbar) | 20 28-30 |
安装分体烟道
| 型号 输出功率 | 喷嘴压力 (mbar) | ||
| 12T 20Y | |||
| EDEA BF 40 | 最大功率 | 10.4 - 10.8 26 | 8 - 27.2 |
| 最小功率 | 0.5 - 0.8 1.2 | -1.5 | |
安装同轴烟道
| 型号 输出功率 | 喷嘴压力 (mbar) | ||
| 12T 20Y | |||
| EDEA BF 40 | 最大功率 | 11.2 - 11.6 26.3 | - 27.2 |
| 最小功率 | 0.8 - 1.1 2.4 | - 2.7 | |
7.9 生活热水舒适功能（预加热）
EDEA BF 40 型号的壁挂炉，具有“生活热水舒适度”功能，可确保在生活热水方面发挥最佳性能，减少热水供应所需的时间并确保温度稳定。
要激活该功能：
- 选择参数“PAR 22”（参见“参数设置和显示”）并将其设置为 1；
- 退出参数设置并按下+按键约5秒钟，直到符号出现在显示屏上并开始闪烁，表明该功能已被激活。
要停用该功能：
再次按下按键 + 约 5 秒钟，直到符号和 RESET 符号出现在显示屏上并开始闪烁，表示该功能已经停用。
8 维护保养
8.1 保养要求
为使壁挂炉正常有效地运行，建议用户联系具备专业资格的技术人员每年保养一次。
警告
- 维护保养工作必须由佩戴防护安全设备的专业人员执行;
- 确保系统组件和管道不热（有烫伤风险）。
警告
执行保养工作之前:
- 将电源开关设置为"OFF";
- 关闭燃气阀;
- 确保接触不到壁挂炉内部的高温部件。
图.55
8.2 外部清洁
8.2.1 外壳清洁
清洁外壳时，请使用沾有肥皂水或酒精的布擦拭顽固的污渍。
禁止
禁止使用研磨产品进行外壳清洁
8.3 内部清洁
8.3.1 清洁换热器
清洁主热换热器：
- 拆下螺丝 (1)，向前拉前面板 (2)，然后抬起它从顶部打开；
- 拆下四颗螺丝(3)，并从空气室上取出前面板(4);

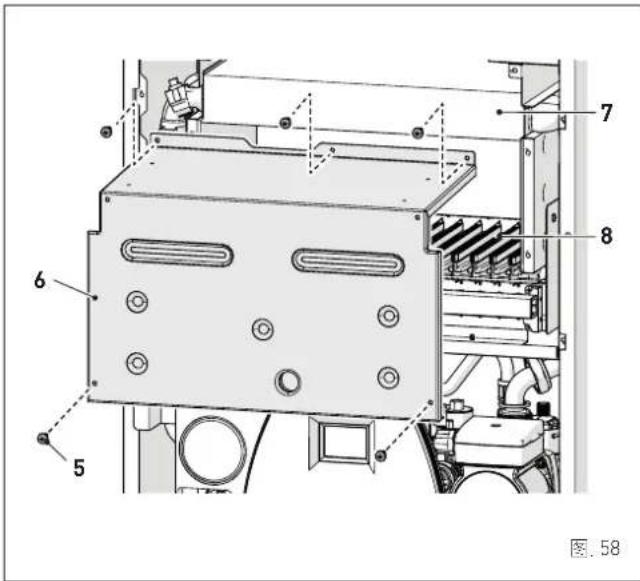

- 拆下四个螺丝(5)并从燃烧室中取出前面板(6)，小心操作，以免损坏垫圈或面板隔热板。
- 如果主热换热器 (7) 翅片上有任何污垢，请用一张报纸或布覆盖燃烧器上 (8) 并用刷子刷干净主热换热器 (7)。
8.3.2 清洁燃烧器
燃烧器不需要任何特别的维护，只需用软刷轻轻擦拭即可。
8.3.3 检查点火/探测电极
检查点火/探测电极的状态，必要时更换。
无论点火/探测电极是否更换，请根据下图检查测量。
警告
电极的位置对于正确检测离子电流至关重要。
8.3.4 最后操作
清洁主热换热器和燃烧器后：使用吸尘器清除所有残留物。

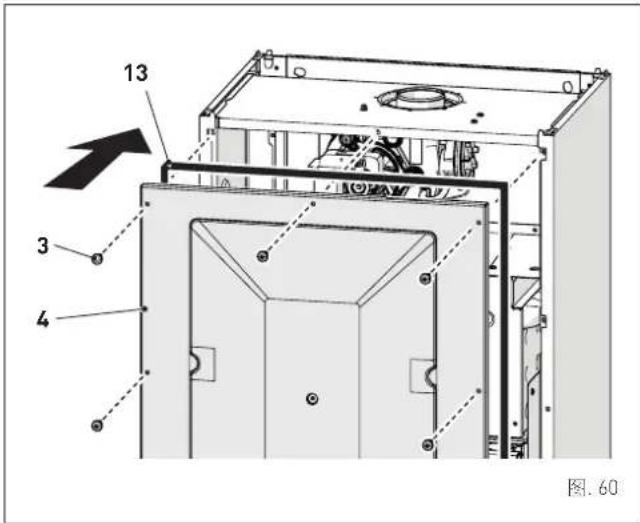

- 检查燃烧室的前面板(6)上面的垫圈和隔热材料；空气室的前面板(4)的垫圈(13)是否完好。如果不是，请更换它们。重新安装面板(6)和(4)，用紧固螺钉将它们固定。
8.4 检查
8.4.1 检查烟道
建议用户检查燃烧所需进气管和排烟管是否完好及密闭
8.4.2 检查膨胀罐
建议将膨胀罐内的水排空后检查膨胀罐的预充压力不小于1 bar，否则补压到正确的值（参见"膨胀罐"一节）。
完成上述检查后：
- 按照“注水操作”一节中的说明重新向壁挂炉注水；
- 启动壁挂炉并进行烟气分析/测量燃烧效率:
- 重新安装前面板，用之前拆下的两颗螺钉将其固定。
8.5 非常规性保养
如果更换电路板，必须按照表中所示顺序进行参数设置。
| 类型 | 号码 | 说明 | 设置 EDEA BF |
| 40 | |||
| PAR 01 | 壁挂炉功率代码(以 kW为单位) | 2 | |
| PAR 02 | 生活热水配置类型0 = 即热型生活热水1 = 内置生活热水储水箱或者仅采暖2 = 带有热水温度传感器的加热水箱3 = 配备双程序控制4=即时太阳能输入 | 0 | |
| PAR 03 | 燃气类型0 = 12T; 1 = 20Y | 0 或 1 | |
| PAR 04 | 燃烧配置0 = 带有燃烧控制,密闭式1 = 带有烟温保护,开放式2 = 低氮3 = 风压开关 | 3 |
进入“参数设置与显示”参见具体章节提供的说明。
设置表中的参数后，必须执行“自动校准程序”。
如果更换燃气阀或点火/探测电极或风机，必须执行特定部分中描述的“自动校准程序”的整个阶段。
8.6 故障代码及解决方案
故障报警列表
| 类型 | 号码 | 故障描述 | 解决办法 | |
| ALL 01 | 风压开关未闭合 - 联系技术支持中心 | |||
| ALL 02 | 系统水压低 | - 打开注水阀恢复压力- 检查系统中是否有任何泄漏 | ||
| ALL 03 | 系统水压高 | - 通过系统组件上的排水阀排水,使压力达到约1.2 bar | ||
| ALL 04 | 生活热水传感器故障(T型回水传感器故障) | - 检查连接线- 更换热水温度传感器 | ||
| ALL 05 | 采暖温度传感器故障 | - 检查连接- 更换采暖温度传感器 | ||
| ALL 06 | 检测不到火焰 | - 检查点火探测电极是否完好,并检查它是否没有接地- 检查燃气是否存在和燃气压力- 检查气阀和电路板是否完好 | ||
| ALL 07 | 温度传感器或安全恒温器断路 | - 检查传感器或恒温器连接- 给系统排气- 检查排气阀- 更换采暖温度传感器- 检查泵叶轮是否卡死 | ||
| 类型 | 号码 | 故障描述 解决办法 | |
| ALL 08 | 假火焰故障 | -检查电极是否完好,并检查是否有完好的接地-检查气阀和卡的完整性 | |
| ALL 09 | 系统中无水循环 | -检查水泵转子的旋转-检查电气连接-更换水泵 | |
| ALL 10 | 辅助传感器故障 | -检查PAR 02"配置-检查电气连接 | |
| ALL 11 | 燃气阀调节线圈断开 - 检查电气连接 | ||
| ALL 12 | 燃烧配置错误 | -将参数PAR04(燃烧配置)设置为0 | |
| ALL 28 | 达到最大连续复位的最大次数 | -等待1小时,然后再次尝试复位电路板-联系技术支持中心 | |
| ALL 30 | 回水温度传感器故障(T型壁挂炉传感器故障) | -更换回水温度传感器-检查参数-联系技术支持中心 | |
| ALL 37 | 电压低导致的故障 | -检查电压-联系供电局 | |
| ALL 40 | 电源频率错误 - 联系供电局 | ||
| ALL 41 | 连续熄火6次以上 | -检查燃气压力 | |
| ALL 42 | 按键故障 | -检查按键是否卡住 | |
| ALL 43 | Open Therm 通讯故障 | -检查OT温控器的连接 | |
| ALL 44 | 无火焰,燃气阀开启时间的总和异常 | -检查热水系统上是否存在水锤,如果存在,安装水锤消除器-检查房间温控是否有异常的动作-联系技术支持中心 | |
| ALL 56 | 锁定ΔT输送/返回超过最大限制(打开通风口) | -联系技术支持中心 | |
| ALL 57 | 锁定流量温度(FT)检查(打开排气口) | -联系技术支持中心 | |
| ALL 62 | 需要自校准程序 | -执行自校准程序(见具体部分) | |
| ALL 72 | 采暖温度传感器定位不正确 | -检查采暖温度传感器的操作和位置 | |
| ALL 74 | 第二个采暖温度传感器故障 | -检查第二采暖温度传感器的操作和位置 | |
| ALL 77 | EV2 SGV电流最大/最小绝对限值误差 | -燃气阀和电路板 | |
| 类型 | 号码 | 故障描述 | 解决办法 | |
| ALL 78 | EV2 SGV 电流上限错误 | - 燃气阀和电路板 | ||
| ALL 79 | EV2 SGV 电流下限误差 | - 燃气阀和电路板 | ||
| ALL 80 | 燃气阀控制逻辑线路故障/燃气阀电缆损坏 | - 燃气阀和电路板 | ||
| ALL 84 | 流量减少(推测)燃气压力低 | - 检查燃气流量 | ||
| ALL 88 | 内部错误(电路板内部组件保护) | - 检查电路板是否正常工作- 更换电路板 | ||
| ALL 95 | 火焰信号微中断错误 | - 检查点火/探测电极- 检查电路板- 检查电力供应- 进行燃气压力校准 | ||
| ALL 98 | 电路板软件错误 | - 联系技术支持中心 | ||
| ALL 99 | 一般性故障 | - 联系技术支持中心 | ||
| - | - | 安全阀频繁泄水 | - 检查采暖系统的压力- 检查膨胀罐 | |
| - | - | 热水流量低 | - 检查过滤器- 检查板式换热器是否干净- 检查生活热水供应系统 | |
8.6.1 维护请求
显示屏上显示符号时，则需要对壁挂炉进行维护保养了。
根据中华人民共和国《电器电子产品有害物质限制使用管理办法》，FONDERIE SIME S.p.A.（意大利斯密集团股份有限公司），注册地址：VIA GARBO 27,37045 LEGNAGO,(VERONA),ITALY，在此声明在全权责任范围内，本公司提供的产品符合电子电气产品中限用物质的限量要求。
以下部分列出了本产品中可能包含的有害物质的名称和含量。
本表适用之产品：燃气采暖热水炉
产品中有害物质的名称及含量
| 部件名称 | 有害物质 | |||||
| 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬(Cr6+) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |
| 水泵 | ○ | ○ | ○ | ○ | ○ | ○ |
| 风机 | ○ | ○ | ○ | ○ | ○ | ○ |
| 燃烧器 | ○ | ○ | ○ | ○ | ○ | ○ |
| 热交换器 | ○ | ○ | ○ | ○ | ○ | ○ |
| 控制器 | ○ | ○ | ○ | ○ | ○ | ○ |
| 燃气阀 | ○ | ○ | ○ | ○ | ○ | ○ |
| 接头类 | ○ | ○ | ○ | ○ | ○ | ○ |
| 塑料件 | ○ | ○ | ○ | ○ | ○ | ○ |
| 橡胶件 | ○ | ○ | ○ | ○ | ○ | ○ |
| 线材类 | ○ | ○ | ○ | ○ | ○ | ○ |
| 包装 | ○ | ○ | ○ | ○ | ○ | ○ |
本表格依据SJ/T 11364的规定编制。○:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。本表格中打“×”的部件的某一材料中含有有害物质,按照现在的技术水平不能被替代,我们一直在为改善此项目而努力。此标志中的数字表示环保使用年限。在环保使用年限内可以放心使用,超过环保使用年限之后则应进入回收循环系统。 | ||||||
《废弃电器电子产品回收处理管理条例》提示性说明
为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家电子电气产品相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。
sime®
FONDERIE SIME S.p.A - LEGNAGO (VR) VIA GARBO 27 CAP 37045, ITALY
Tel. +39 0442 631111 - Fax +39 0442 631292 - www.SIME.it
FONDERIE SIME S.p.A. 保留在不另行通知的情况下随时修改、改善产品但不影响基本特性的权利。
