用户手册 43M3215 AOC

本手冊為用戶提供操作指南。我們盡力確保手冊、任何指南或相關文檔中的所有陳述、技術信息和建議的準確性，但不能絕對保證這些內容準確無誤和詳細完整，而且這些內容並非旨在作為，也不應被理解為，對於所述產品的承諾和保證。

目錄

1 重要信息 3
2 重要安全信息 5
3 安全使用説明 6
4 概述 15

I/O 位置 15

控制台 16

連接裝置 17

支援的輸入信號格式 19

遙控器使用 20

遙控器電池安裝 20

遙控器介紹 21

5 使用顯示器 23

切換頻道 23

調整顯示器音量 24

6 使用更多顯示器功能 25

訪問顯示器功能表 25

從USB設備播放多媒體 31

7 故障排除 33
8 產品資訊 35

1 重要信息

警告

注意高壓

爲防止觸電.打開後蓋之前必須拔去電源插頭.

高壓危險！本機內部不附任何維修零件；若需服務，請與專業或被授權人員聯繫。

該符號旨在警示用戶，顯示器機殼內部有未絕緣的危險電壓，足以對人造成電擊傷害。

該符號旨在警示用戶，注意顯示器隨附資料中所述的重要操作和維護（維修）說明。

為降低火災或電擊危險，切勿使本顯示器遭受雨淋或受潮，並且不應在顯示器上放置盛有液體的物品(如花瓶）。

注意

為防止電擊，請勿使用本顯示器的電源插在延長線插座上，請將插頭的插片完全插入到電源插座中，不要暴露在外。

使用本公司推薦的壁掛架或顯示器底座，並向經銷商咨詢詳細訊息。

使用其它牆上壁掛架或顯示器底座可能會造成安裝不穩，並造成人身傷害。

警語：使用過度恐傷害視力。

注意事項：

1. 使用30分鐘請休息10分鐘。
2. 未滿2歲幼兒不看螢幕，2歲以上每天看螢幕不要超過1小時。

註冊商標

所有其他已註冊與未註冊的商標是其各自擁有者之財產。

© Kensington 和 Micro Saver 是 ACCO World Corporation 在美國註冊，並在全球其他國家/地區已註冊及正在申請的商標。

本軟體部分版權歸 © The FreeType Project (www.freetype.org) 所有。

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI 和 HDMI High-Definition Multimedia Interface 等詞彙以及 HDMI 標誌均為 HDMI Licensing LLC 於美國與其他國家之商標或註冊商標。

Dolby Audio

本產品經過杜比實驗室的許可而製造。Dolby、杜比、Dolby Audio、杜比音效、和雙D符號是杜比實驗室的商標。未公佈的機密作品。版權所有1992-2020杜比實驗室。保留所有權利。

廢物處理說明

我們特別注重環保工作。這機體包含有可以回收使用的材料。

在其用完之後，專業公司可以拆除廢棄的機體來生產可重複使用的材料，並最小化需處理的材料數量。請嚴格按照當地法律正確處理。請確保按照當地的規定處理舊的機器。

2 重要安全信息

1. 閱讀並保存這些說明。
2. 注意所有警告。
3. 遵守所有說明指示。
4. 顯示器只能使用合適的電源輸入。
5. 請勿將顯示器安裝在高溫、潮濕的地方，或者灰塵很大或機械震動/振動很大的地方。
6. 請勿堵塞任何通風口，以防止內部形成高溫。按照製造商的說明進行安裝。

1. 請勿安裝在靠近熱源的地方，如散熱器、集熱器、爐灶或其它產生熱量的設備（包括放大器）。

1. 請勿在靠近水的地方使用本設備。

2. 如果提供的插頭無法插入插座，請找電工來更換舊插座。

3. 不要使電源線，特別是插頭處、電源插座和設備電源線出口處，被踩踏或擠壓。
4. 不要使用製造商指定以外的配件/附件。
5. 只配合使用製造商指定或隨設備銷售的推車、底座、三角架或桌台。使用推車時，將推車與設備一起移動時，一定要小心，以免翻倒後造成人身傷害。
6. 在雷暴期間或長期不使用時，請拔下設備的電源插頭。
7. 委托專業服務人員進行維修。當設備出現以下損壞時需要進行維修：電源線或插頭損壞，液體濺入或異物進入設備內，設備遭到雨淋或受潮，操作不正常，或跌落過。
8. 如果有任何液體或固體物件進入機殼內，請立即拔下顯示器電源插頭，並請專業服務人員進行檢查，之後再繼續使用。
9. 避免在低於0℃的環境溫度下使用顯示器。
10. 如果直接將顯示器從冷房間搬到熱房間，或室溫變化劇烈，則由於水氣凝結，畫面可能會模糊或顏色不正常。這時，請等幾小時讓水氣蒸發後再打開顯示器。

3 安全使用説明

安装

觀看顯示器時，建議保持相當於屏幕高度3-7倍的距離，並且亮度適中。

3h~7h h

長時間或在黑暗環境中觀看顯示器會造成眼睛疲勞。要使畫面清晰，請勿讓直射光投射到屏幕上。建議採用直接從頂上射下的點光，並用不透明布料將面對屏幕的窗口遮住。最好在地板和牆壁不是反光材料的房間內安裝顯示器。

為防止顯示器側翻造成人身傷害，請做好措施，在牆或底座上將顯示器固定牢。應將顯示器安裝在靠近交流電源插座的地方。

放置顯示器時注意以下事項，否則顯示器可能會從底座或壁掛架上跌落，從而造成設備損壞或嚴重人身傷害。

• 將顯示器放在穩定、水平的台面上。

• 顯示器上不要掛任何物件。不能讓孩子爬到顯示器上。

• 安裝顯示器的位置應不會有極端溫度，如直射太陽光，靠近散熱器，靠近散熱口，或直對空調。

• 切勿將顯示器放在高溫、多油煙、潮濕、多灰塵的環境中。
• 請勿在昆蟲會進入的地方安裝顯示器。
• 請勿在會受到機械震動的地方安裝顯示器。
• 請勿在其會突出來的位置，如台柱上或台柱後，或者可能會碰到頭的地方，安裝顯示器。否則可能造成人身傷害。

室外使用

• 請勿在室外安裝本顯示器。如果顯示器遭受雨淋，則可能會造成火災或電擊。
• 請勿使顯示器暴露於直射太陽光，以免形成高溫，造成損壞。

車船使用

• 請勿在車上安裝本顯示器。
• 車輛的顛簸可能會使顯示器跌落，造成人身傷害。
• 請勿在船上安裝本顯示器。如果顯示器內濺入海水，則可能會引起火災或造成顯示器損壞。

醫療機構

請勿將本顯示器放在醫療設備正在使用的地方。干擾可能會造成顯示器和醫療設備功能失常。

附件

請勿使用產品製造商未推薦的附件，以免造成危險。

牆上安裝

在牆上安裝顯示器需要使用壁掛架。安裝或卸下顯示器，使用壁掛架時，一定要請有資質的承包商。如果安裝壁掛架時固定不牢或卸下壁掛架時不當，顯示器可能會跌落，並造成嚴重人身傷害。

使用壁掛架安裝顯示器時注意以下事項。

• 安裝顯示器時務必按照《牆上安裝壁掛架》所附帶的操作說明進行操作。
• 務必裝上隨《牆上安裝壁掛架》所附帶的壁掛架。
• 不要將顯示器吊在天花板上。以免跌落和造成嚴重人身傷害。

交流電源線

• 使用本公司指定的、適合當地電壓的交流電源線。
• 如果您無法將插頭全部插入到插座內，請聯系經銷商。
• 如果您會數天不看顯示器，請拔下電源插頭。切勿拉扯電線。
• 交流電源線插頭應該可以很容易夠到和拔下。
• 請勿將顯示器放在電源線會被磨損或損害的地方。

• 請勿過分擠壓、彎曲、扭曲電源線。如過分擠壓、彎曲、扭曲電源線，線芯可能會裸露出來和斷裂，導致短路，從而造成火災或電擊。
• 請勿改造或損壞電源線。
• 請勿將任何物品放在或繞在電源線上。
• 在電源線接通電源的情況下，請勿搬動顯示器。
• 使電源線遠離熱源。
• 要拔下電源線，應先從牆上電源插座中斷開它。
• 斷開電源線時務必抓住插頭。
• 不要拉電源線。
• 請勿在其它設備上使用附帶的交流電源線。
• 只使用正品本公司交流電源線，不使用其它品牌。
• 電源插頭或器具耦合器用作斷接裝置時，斷接裝置應便於操作。
• 拔下本機電源線，可完全切斷本機電源。
• 應將顯示器安裝在靠近交流電源插座的地方。請勿使用接觸不良的插座。將插頭全部插入到插座

中。如果插入不牢，則可能會產生電弧，造成火災。請找電工更換插座。

- 注意以下事項，防止電源線被損壞。如果交流電源線損壞，則可能會造成火災或電擊。請停止使用並請經銷商或本公司服務中心予以更換。

屏幕

- 此液晶顯示產品具有高畫質像素。儘管其有效像素高達 99.99% 或更高，但螢幕仍可能持續出現黑點或亮點（紅色、綠色或藍色）。這是顯示器的結構屬性（在通用業界標準之內），並非故障。

- 不要使屏幕表面照到太陽光。這樣做會損壞面板。

- 請勿推壓或刮擦屏幕，或將物品放到顯示器上。這樣可能會使圖像變得不均勻或面板被損壞。

- 如果有寒冷環境中使用顯示器，畫面中可能會有斑點，或畫面變暗。這不表示機器有故障。隨著溫度的升高，這些情況會改善。

- 靜止畫面長時間顯示時，屏幕可能有出現陰影。過些時間後它會自動消失。

- 顯示器在使用時，屏幕和機殼會變熱。這不是故障。

- 避免將含有揮發性物質的驅蟲劑噴到屏幕上。

- 避免長時間接觸橡膠材料或塑料。

碎片

不要向顯示器投擲任何東西。屏幕玻璃遭到碰撞可能會破裂，從而造成嚴重人身傷害。

如果顯示器屏幕表面破裂，在拔下交流電源線插頭以前，請勿觸摸它。否則可能會遭到電擊。

如果LCD/LED面板破損，可能會發生液晶泄露，玻璃碎片會散落。請勿赤手接觸玻璃碎片和有毒液晶，以免造成割傷、皮膚中毒或感染。另外，不要讓玻璃碎片和泄露液晶接觸到眼睛或嘴。如果接觸到眼睛或嘴，請用水徹底清洗，並向醫生咨詢。

連線

連接線纜時，務必拔下交流電源線的電源插頭，以保證自己安全。注意腳不要絆到線纜上。這可能會損壞顯示器。

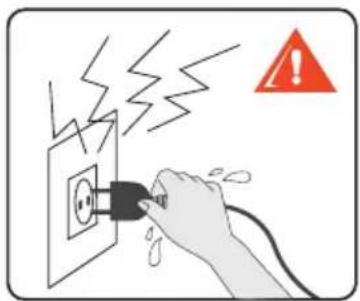

請勿用濕手觸摸交流電源線或顯示器。如果用濕手從顯示器上插接/拔下交流電源線插頭，則可能會造成電擊。

為在雷擊期間或者長期不使用時更好保護本顯示器，請從牆上插座拔下電源插頭並斷開天線。這可以防止由於雷電或電力線路電湧對顯示器造成損壞。

如果您要數天不看顯示器，則應基於環境和安全考量，從交流電源插座上斷開顯示器。顯示器關機時，並未斷開與交流電源的連接。要完全斷開顯示器電源，請從交流電源插座中拔下插頭。

本顯示器設計的運行電壓是交流110V。注意不要將太多電器連接到同一個交流電源插座，以免造成火災或電擊。

安裝可選設備時不要太靠近顯示器。應與顯示器至少保持30cm距離。如果將VCR安裝在顯示器前面或旁邊，則畫面可能會失真。如果顯示器靠近有電磁輻射的設備，則可能會發生畫面失真和/或噪音。

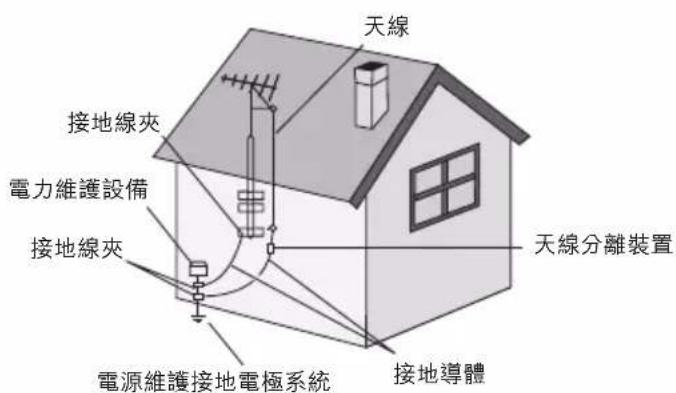

室外天線不應靠近高壓線或其它電燈或電力線路，或者可能會接觸到這些電力線或線路的地方。安裝室外天線系統時，千萬小心不要碰到這類電力線或線路，其後果是非常致命的。天線系統一定要接地，以便防止電湧和靜電聚積。

天線 接地線夾 電力維護設備 接地線夾 天線分離裝置 電源維護接地電極系統 接地導體

電池

• 請勿將遙控器或電池暴露在雨中、水中或過熱的環境中。
• 請勿將電池放置未隔離的火源或熱源附近，也勿直接曝曬於陽光下。若要避免受到熱源影響，請將電池遠離蠟燭或其他火源。
• 不要使電池短路或拆解它。

為保護環境，請按照當地法規處理廢舊電池。

清潔

清潔交流電源插頭定期拔下交流電源插頭並進行清潔。

如果插頭上灰塵太多，則會吸潮，絕緣性能會下降，從而造成火災。

• 拔下交流電源線插頭，避免清潔時受到電擊。
• 用柔軟的乾布擦拭顯示器機殼。要擦除屏幕上的灰塵，請用軟布輕輕擦拭。可以用蘸少許肥皂水和溫水的軟布清除頑固汙漬。切勿使用強烈的溶劑，如稀釋劑或苯進行清潔。
• 如果使用經過化學處理的布，請按照包裝上提供的說明操作。
• 時間長了通風孔會積聚灰塵。為確保通風良好，我們建議使用真空吸塵器定期清除灰塵(一月一次)。

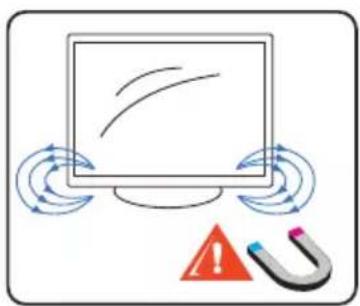

電磁感應

本顯示器的揚聲器內包含會產生磁場的強磁體。請使易受磁場影響的物件遠離揚聲器。

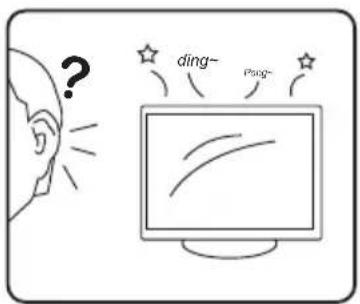

如果顯示器開機時，經常不斷發出劈啪聲，請拔下顯示器電源插頭，並向經銷商或服務技術人員咨詢。有些顯示器偶爾發出劈啪聲是正常的，特別是開關機時。

? ding~ Pang~

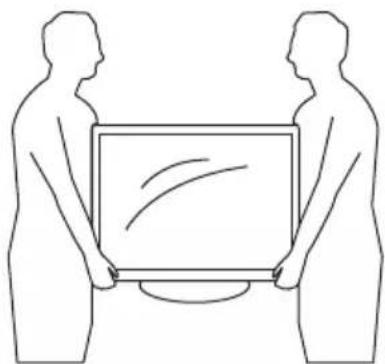

搬移顯示器

按規定方式搬移顯示器

為避免跌落顯示器和造成嚴重人身傷害，請務必遵守以下指引：

• 搬移顯示器之前，斷開所有線纜。
• 搬移大尺寸顯示器時需要兩個或更多人。
• 在搬移顯示器時，在如圖所示的位置，用手抓緊。不要按壓LCD/LED面板。

- 搬移顯示器時，抓牢底部。將手掌放在面板正下。

顯示器上的槽孔用於散熱通風。為保證顯示器的可靠運行，防止它過熱，請一定不要堵塞這些槽孔。

如果通風不好，顯示器會積聚灰塵和變髒。為保證良好通風，請注意以下事項：

• 不要面朝上、朝下或側斜安裝顯示器。
• 不要翻轉或上下顛倒安裝顯示器。
• 切勿用布或其它材料蓋住槽孔。
• 切勿將顯示器放在床、沙發、地毯或其它類似表面上，從而堵塞槽孔。
• 不要將顯示器放在書櫃或內置機櫃等狹窄空間內，除非提供了充分的通風。

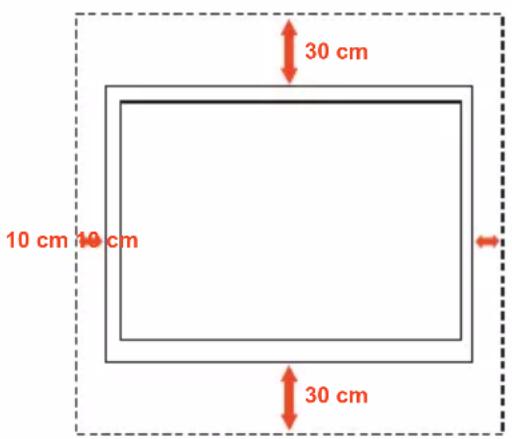

按照下面所示，在顯示器周圍保留一定空間。否則，空氣流通可能會不充分並造成過熱，從而引起火災或損壞顯示器。

用壁掛架安裝

10 cm 10 cm 30 cm 30 cm

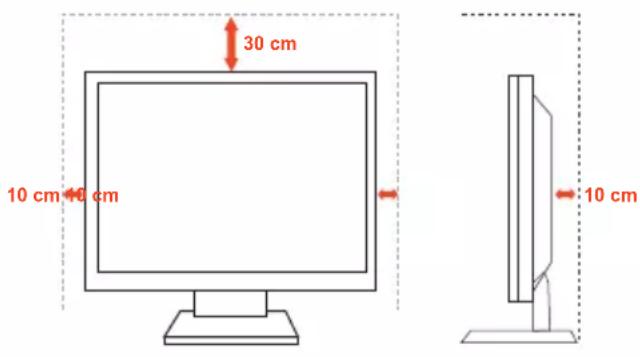

用底座安装

30 cm 10 cm 10 cm 10 cm

切勿將顯示器安裝在空氣流通不暢的地方。

物件和通風孔

請勿將任何類型的物品透過機殼槽縫中推入顯示器內，否則可能會碰觸到危險的電壓或形成短路，因而導致火災或電擊。不要在顯示器上放置任何物品。

潮濕

潮濕和易燃物

• 避免液體濺落到顯示器上。不應在顯示器上放置盛有液體的物品(如花瓶)。
• 請勿在靠近水源的地方使用電線操作顯示器，如：浴缸、洗碗池、洗菜池、洗衣盆、遊泳池或潮濕的地下室等，以免造成火災或電擊。
• 不要將顯示器弄濕。切勿將任何種類的液體潑灑到顯示器上。如果有任何液體或固體物件進入機

殼內，請不要再操作顯示器。以免造成電擊或顯示器損壞。立即讓專業維修人員檢查設備。

- 為防止火災，請使易燃物或明火（如蠟燭）遠離顯示器。

調整音量，以便不會影響到鄰居。 夜晚聲音非常容易傳播。因此，建議關上窗戶。

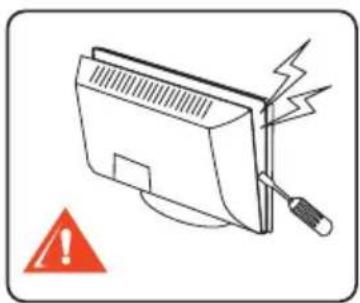

維修

請勿嘗試自行維修顯示器，打開機殼可能受到高壓電擊或其它傷害。委托專業服務人員進行維修。

需要更換零件時，務必請維修技術人員書面確認他/她使用的是，製造商指定的、與原裝零件特性相同的更換零件。

非準許更換零件可能會造成火災、電擊或其它危險。

安全檢查

完成顯示器維修後，要請維修技術人員進行例行安全檢查（按照製造商規定），以確定顯示器處在安全運行狀態並進行確認。請有專業的維修技術人員處置顯示器。

感謝您購買這款AOC LED背光源高畫質顯示器。您在 AOC 顯示器上看到的圖像質量取決於您接收到的信號質量。要體驗超精細的 AOC 顯示器畫面，您需要接收高清節目。這款 AOC 顯示器可以通過以下方式接收和顯示高清節目：

• 通過高清質量天線的無線廣播;
- 高清有線服務;
- 高清衛星服務;
- 藍光播放機或其它外部設備。

請聯繫有線或衛星顯示器提供商以了解如何升級到高清節目。

RoHS法規要求

本產品需另購電視視訊盒才能使用電視功能。

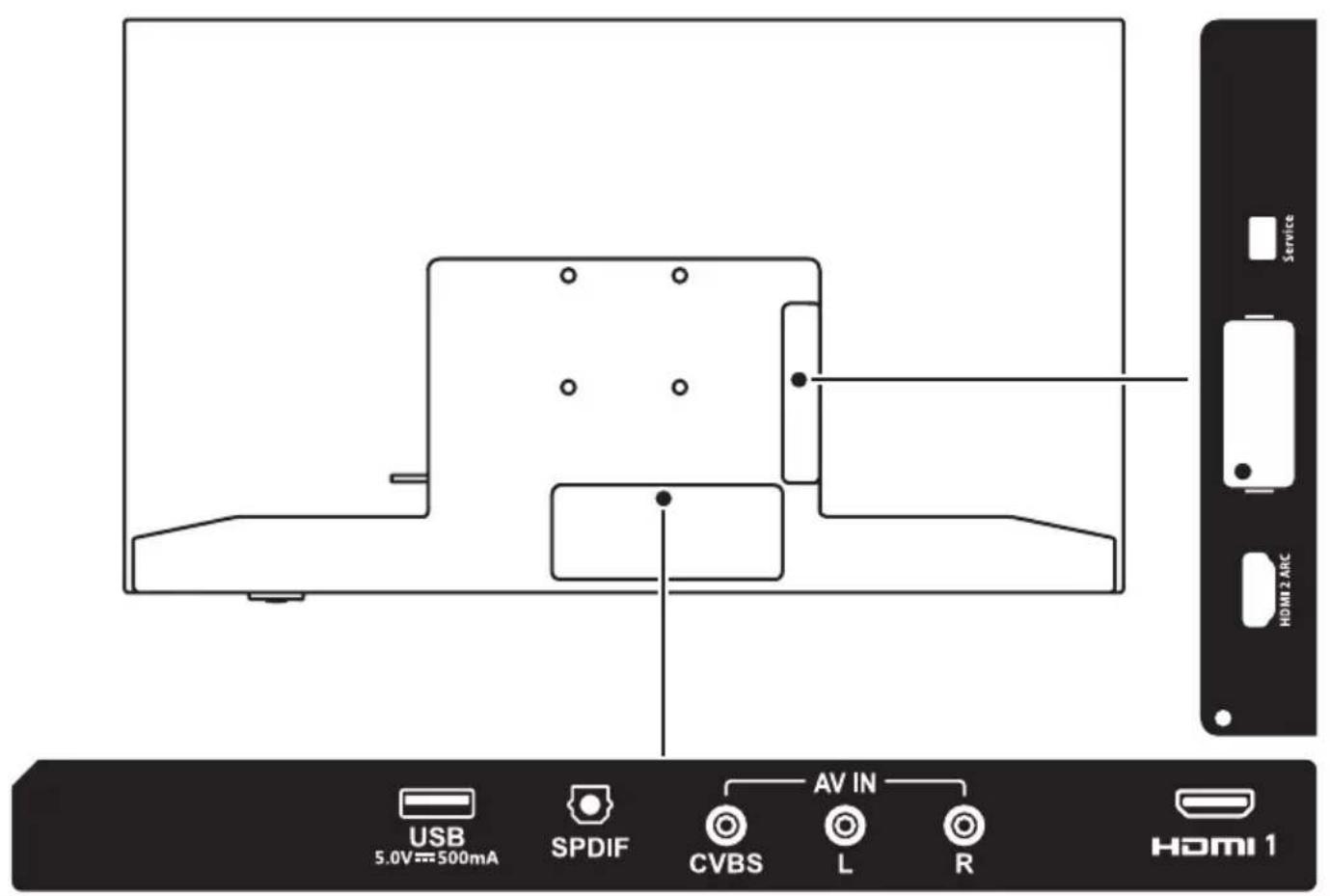

I/O 位置

USB 5.0V==500mA SPDIF CVBS L R AV IN Service HDMI 2 ARC HOMI 1

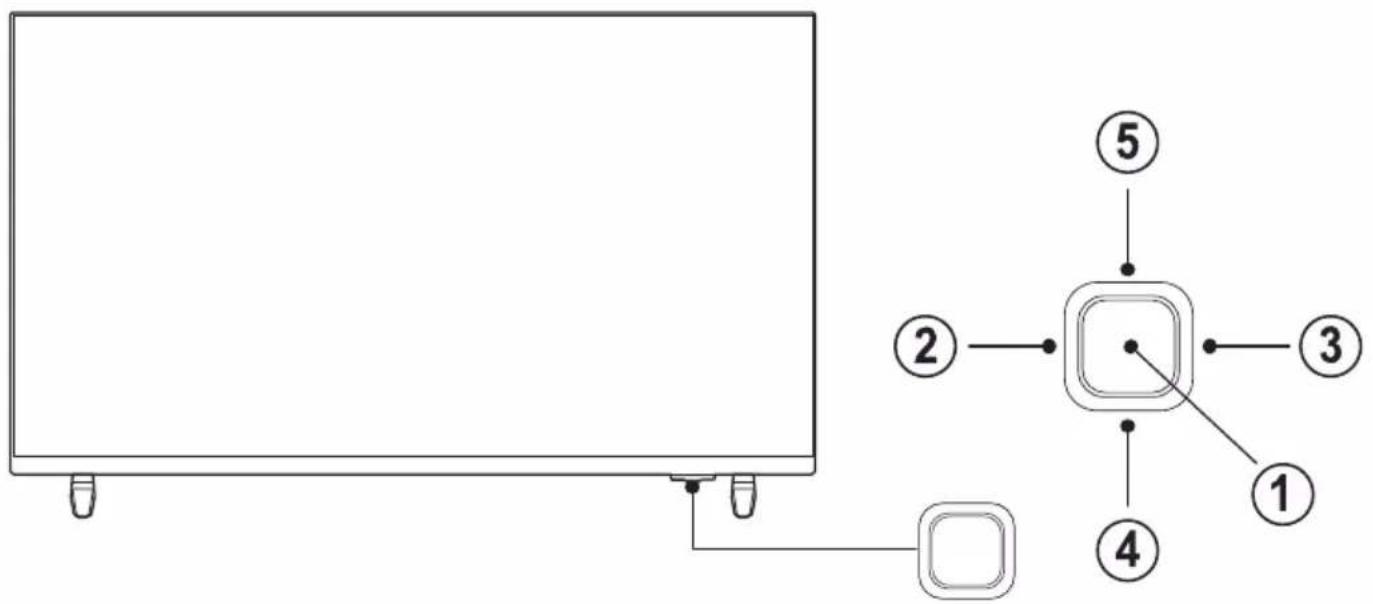

控制台

(產品外形可能會根據不同型號而有所差異，請以實際型號為準！)

項目 功能
1	打開/關閉控制功能表:在控制選單中顯示"電源開關"、"音量"、"頻道列表"及"訊號源"四項功能。請使用"左"、"右"、"上"、"下"與"下壓"進行選單操控。
2/3	音量調節功能。
4/5	頻道選擇功能。

連接裝置

註

您可以使用不同類型的介面將裝置連接到顯示器

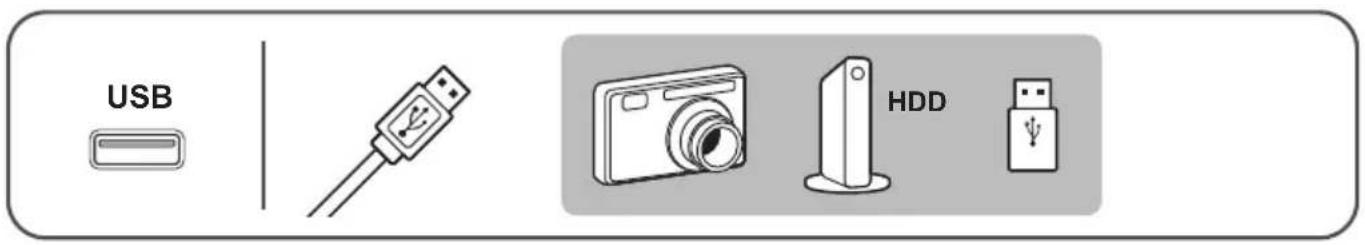

連接USB

USB 儲存装置中的資料輸入。USB 支援 USB 2.0 裝置。

USB HDD

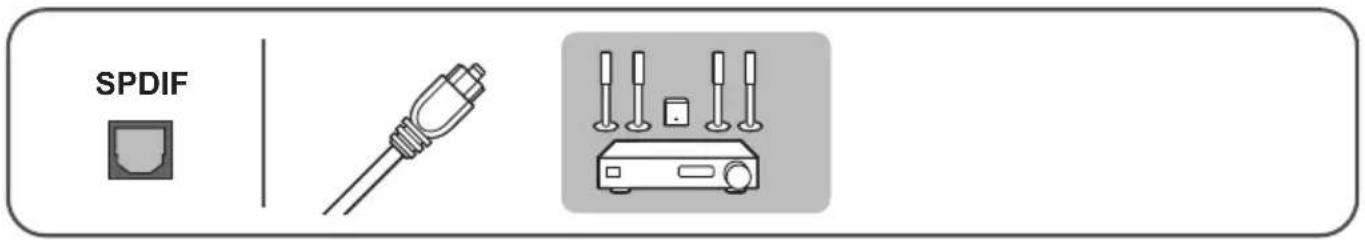

連接SPDIF

同軸輸出

SPDIF

到家庭劇院系統及其他數位音訊系統的數位音訊輸出。

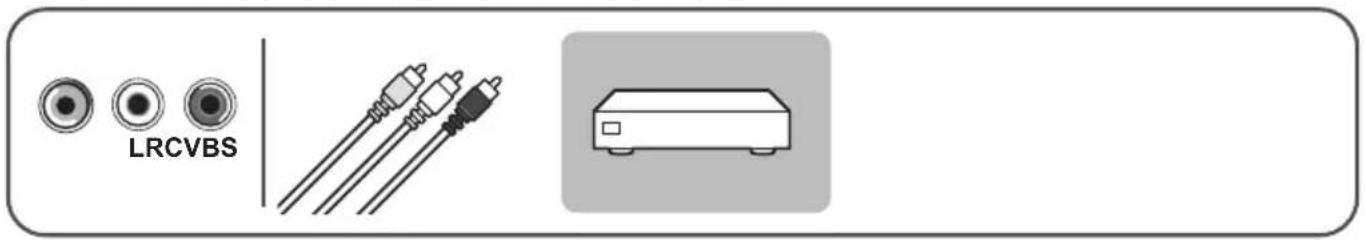

連接複合端子

AV IN (視訊、音訊左/右)

• 視訊：VCR 等類比裝置中的複合視訊輸入。
- 音訊：視訊連接的類比裝置中的音訊輸入。

LRCVBS

連接HDMI

HDMI 1 / HDMI 2 ARC

藍光光碟播放器及其他高解析度數位裝置中的數位音訊及視訊輸入。

連接到電腦

將電腦連接到顯示器前

• 將電腦上的螢幕刷新率設定為60Hz。
• 在電腦上選擇一個支援的螢幕解析度。

通過以下連接埠連接電腦以供視訊輸入。

HDMI

HDMI®
HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI ARC

三註

• 輸入訊號為 Video 格式：顯示器可支援聲音播放。
• 輸入訊號為 DVI 格式：顯示器聲音由 AV IN 播放。

支援的輸入信號格式

電腦格式

- 解析度 - 垂直頻率：

$$ \begin{array}{l} 7 2 0 \times 4 0 0 - 7 0 \mathrm{Hz} \ 6 4 0 \times 4 8 0 - 6 0 \mathrm{Hz} \ 8 0 0 \times 6 0 0 - 6 0 \mathrm{Hz} \ 1 0 2 4 \times 7 6 8 - 6 0 \mathrm{Hz} \ 1 2 8 0 \times 8 0 0 - 6 0 \mathrm{Hz} \ 1 2 8 0 \times 9 6 0 - 6 0 \mathrm{Hz} \ 1 2 8 0 \times 1 0 2 4 - 6 0 \mathrm{Hz} \ 1 3 6 6 \times 7 6 8 - 6 0 \mathrm{Hz} \ 1 4 4 0 \times 9 0 0 - 6 0 \mathrm{Hz} \ 1 9 2 0 \times 1 0 8 0 - 6 0 \mathrm{Hz} \ \end{array} $$

視頻格式

- 解析度 - 垂直頻率：

$$ \begin{array}{l} 4 8 0 \mathrm{I} - 5 9. 9 4 / 6 0 \mathrm{Hz} \ 4 8 0 \mathrm{P} - 5 9. 9 4 / 6 0 \mathrm{Hz} \ 7 2 0 \mathrm{P} - 5 9. 9 4 / 6 0 \mathrm{Hz} \ 1 0 8 0 \mathrm{I} - 5 9. 9 4 / 6 0 \mathrm{Hz} \ 1 0 8 0 \mathrm{P} - 2 3. 9 7 / 2 4 / 2 9. 9 7 / 3 0 / 5 9. 9 4 / 6 0 \mathrm{Hz} \ \end{array} $$

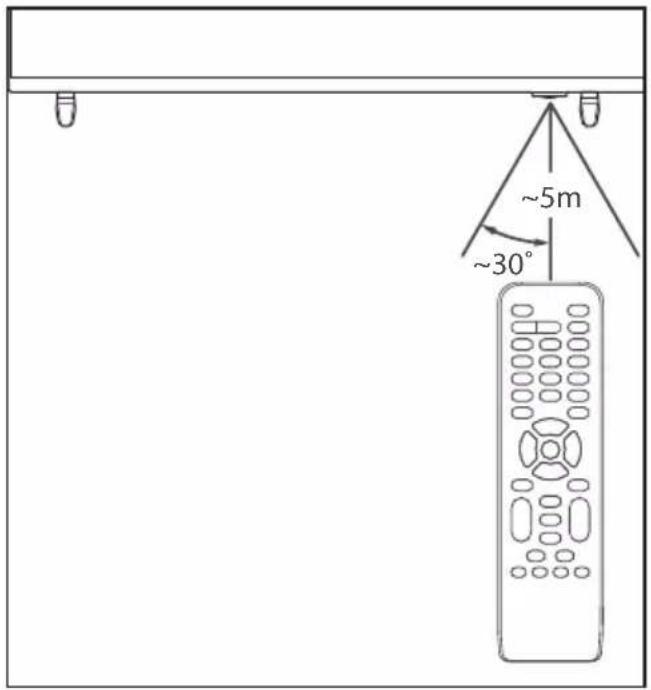

遙控器使用

使用遙控器時，按住遙控器靠近顯示器，並指向遙控器感應器。確保遙控器與顯示器之間沒有傢俱、牆壁或其他物體阻礙。

~5m ~30°

遙控器電池安裝

第一次使用顯示器之前，請先在遙控器上裝入兩個AAA電池(隨產品附上)。當電池沒電造成遙控器無法作用時，請更換新的電池。

1. 根據箭頭方向，向上打開電池蓋。
2. 請確認電池的正極和負極兩端正確對齊電池插槽內部的 + 和 - 符號。
3. 將兩個 AAA 電池裝入遙控器中。
4. 蓋回電池蓋至發出喀嚓聲。

• 安裝電池時，請確認電池的正負極已按照電池的插槽中所標示的方向正確安裝。
• 不同品牌和類型的電池（例如碳鋅電池和鹼性電池），請勿混合使用不同品牌和類型的電池。
• 請勿將新的和舊的電池混合使用。將新電池和舊電池混合使用會減短電池的使用壽命，或導致化學液體從不良的電池中洩漏出來。
• 如果長時間沒有使用遙控器，請將電池取出，以免液體外漏而造成損壞。
• 使用遙控器時請小心。請勿將遙控器掉落到地面。避免潮濕、日光直射以及高溫。

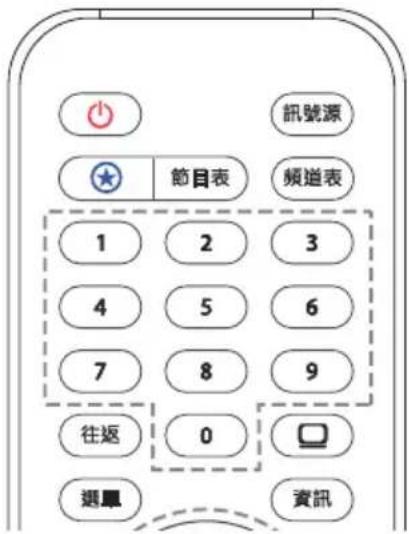

遙控器介紹

訊號源 節目表 頻道表 1 2 3 4 5 6 7 8 9 往返 0 選單 資訊

按鍵 功能
	電源	開啟顯示器,或者進入待機狀態。
訊號源	訊號源	開啟或關閉訊號源選單,以選擇連接的設備。主畫面切換依序為:數位頻道/HDMI1/HDMI2/視頻/USB。所選擇的訊號源會顯示在螢幕的右下方。每種顯示模式下的選單(OSD MENU)皆有的特有的選項。
	一鍵直達	設定一個常用訊號源的快捷鍵。
節目表	節目表 進入節目列表。
頻道表	頻道表	顯示頻道列表。
1 2 34 5 67 8 90	0至9數字鍵	按下0~9數字鍵,便可輸入數字。
往返	往返 頻道往返。
	顯示器	開啟數位頻道。/可切換主、副音軌。
選單	選單 顯示選單主畫面。

選單 資訊 OK 返回 離開 音量 频道 - ■ AOC

按鍵 功能
	資訊	顯示目前所播放畫面訊號的相關資訊。
	方向鍵 / OK	控制螢幕選單游標的上、下、左、右移動。確認輸入或選擇,在觀看顯示器時按下可顯示訊號清單。
	返回	可返回到上一個頁面或離開。
	離開 離	開此頁面。
	音量 + / -	可調整音量大小。
	靜音	可保持靜音。再次按音量 +/- 按鈕,可恢復原始音量。
	頻道 + / -	切換上一個或下一個頻道。選擇上一個或下一個選項。
	錄製鍵 節	目錄影。
	多媒體播放功能按鈕 / 彩色按鈕	可控制多媒體的播放。暫停、快進、快退及其他功能。彩色按鈕,可選擇相應的功能或選項。

5 使用顯示器

切換頻道

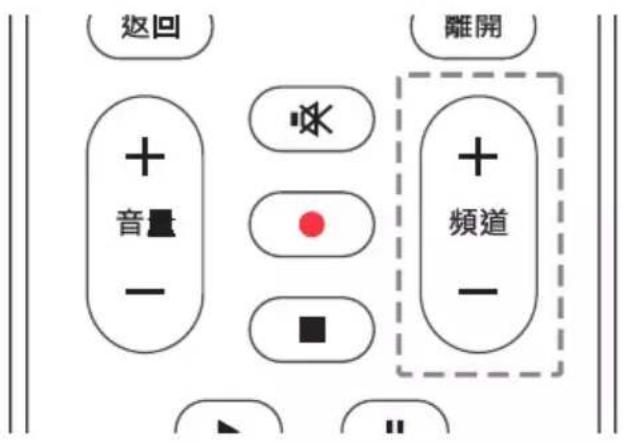

從遙控器選擇頻道

- 按遙控器上的頻道 + / -。

返回 音量 - ※ ● ■ 離開 + 频道 -

使用頻道列表切換頻道

您可以使用頻道清單觀看所有接收到的頻道。

1. 按 節目顯示頻道列表。
2. 按 / 選擇頻道。
3. 按 OK 觀看選擇的頻道。

不使用頻道列表切換頻道

• 按遙控器上的頻道 + / -。
• 用遙控器上的數字按鈕輸入頻道號碼。

觀看連接的設備

註

選擇外部訊號源之前，請開啟外接設備。

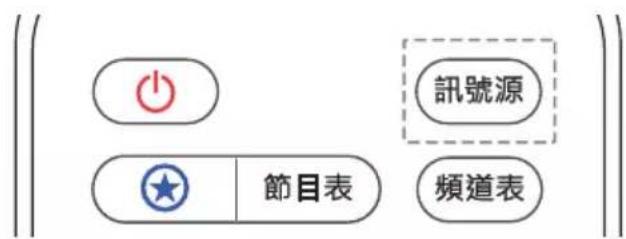

使用訊號源按鍵

訊號源 節目表 頻道表

- 從遙控器選擇訊號來源，在您的 遙控器上按一下 訊號源 然後按

選擇頻道。

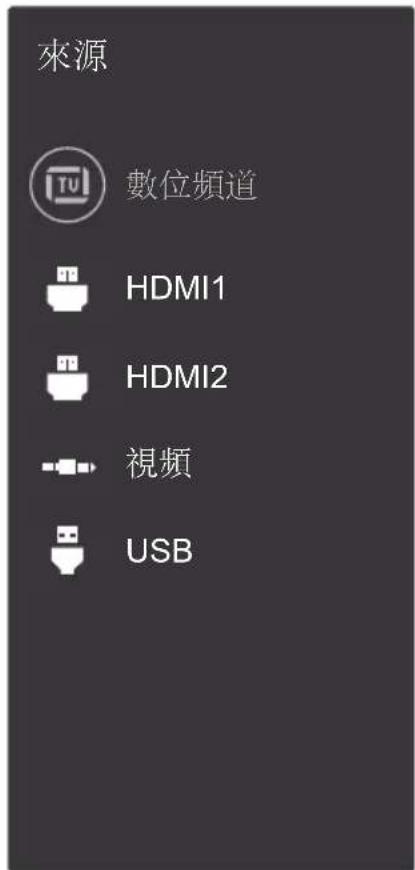

來源 數位頻道 HDMI1 HDMI2 視頻 USB

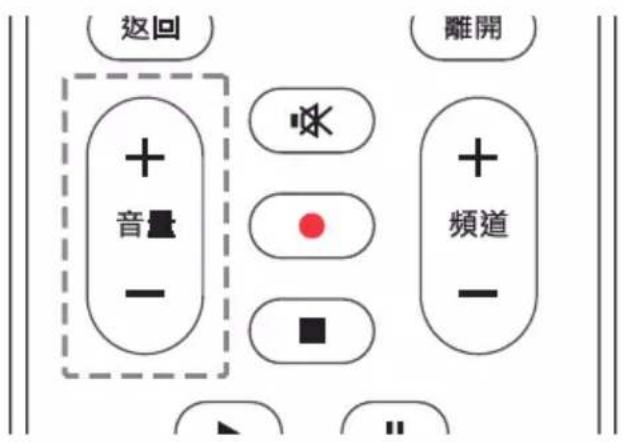

調整顯示器音量

返回 音量 - ※ ● ■ 離開 + 频道 -

提高或降低音量

- 按遙控器上的音量 + / -。

靜音或取消靜音

- 按遙控器上的靜音

- 再按一次靜音或按音量+/-鍵調整音量，即可恢復聲音輸出。

6 使用更多顯示器功能

訪問顯示器功能表

功能表有助於變更畫面及聲音設定，以及設定其他功能。

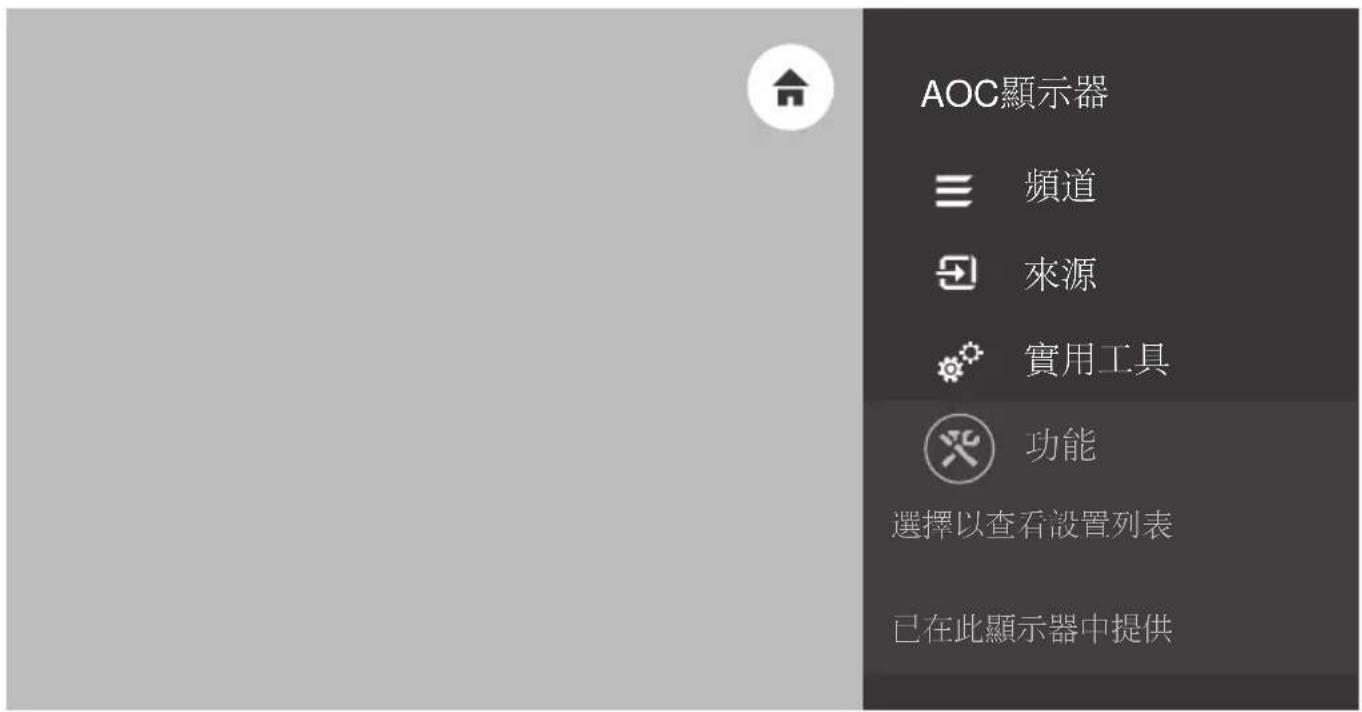

1. 按選軍打開功能表。

AOC顯示器 ≡ 頻道 → 來源 ← 實用工具 功能 選擇以查看設置列表 已在此顯示器中提供

1. 選擇下列其中一個選項，然後按 OK。

[頻道]開啟頻道列表。(僅在電視模式下可使用)

[來源開啟或關閉訊號源選單，以選擇連接的設備。

[ 實用工具 開啟節目嚮導、錄製、頻道選單。(僅在電視模式下可使用 )

[ 功能 設定顯示器的功能項目。

註

不同訊號源按下選單後，開啟的功能表會有所不同。

項目 描述
頻道	開啟頻道列表。- 前一頁:瀏覽前一頁頻道列表。- 下一頁:瀏覽下一頁頻道列表。
來源	開啟或關閉訊號源選單,以選擇連接的設備。- 主畫面切換依序為:數位頻道/HDMI1/HDMI2/視頻/USB。- 所選擇的訊號源會顯示在螢幕的右下方。- 每種顯示模式下的選單(OSD MENU)皆有特有的選項。
實用工具	節目嚮導	瀏覽此頻道各時段的節目名稱。- 錄製:設定此頻道要預訂錄製的時間開始與結束。按 - / - 選擇自動/一次/每天/每周,然後按確認。- 設置提醒:設定觀看節目的提醒。按 - / - 選擇自動/一次/每天/每周,然後按確認。- 預訂列表:顯示已預訂錄製的表單。- 信息:顯示此頻道的節目簡介。
	錄製	已錄製的節目列表。
	頻道選單	顯示頻道清單。按 ' / 選定頻道後按 即可進入該選定頻道。

項目	描述
功能	畫面	智慧影像模式	-標準:標準畫面設置。建議用於家庭娛樂。 -鮮豔:增強畫面對比度和清晰度。 -電影:應用有關看電影的設置,在影院環境中效果最好。 -自然:增加畫面柔和度。 -護眼模式:調整顯示器的藍光強弱。 -個人設定:用戶可以在此自定義設置。
		亮度	調整暗區域的明暗細節。 (所做調整僅能作為個人設定加以儲存)
		視頻對比度	調整亮區域的明暗細節。 (所做調整僅能作為個人設定加以儲存)
		色彩	調整色彩飽和度。 (所做調整僅能作為個人設定加以儲存)
		清晰度	調整圖像清晰度。 (所做調整僅能作為個人設定加以儲存)
		色溫	-冷色:白色偏藍色調。 -標準:白色色調。 -暖色:白色偏紅色調。
		進階設定	-雜訊抑制:過濾和降低畫面的雜訊。 -背光:調整螢幕背光強度。 (當背光控制值偏低時,開機時可能看到瞬間白閃,此為正常現象。) -動態對比度:將對比度設置到最佳。 -動態背光: 背光強度將隨畫面亮度自動調整(正比)。

註

不同訊號源畫面選項可能不同。

項目	描述
功能	聲音	智慧音效模式	-標準:在高、中、低音各音域均有平衡出色的音質表現。 -音樂:增強高音和低音,在聆聽鋼琴及管弦樂器等演奏時可表現出清亮透徹的純淨音質。 -電影:增強電影音效的輸出效果,享受家庭影院般的效果。 -人聲:增強人聲頻譜所涵括的音域表現,適合於收看新聞及文藝類節目。 -平滑:增強聲音輸出的平滑度,使聲音輸出更柔和。 -個人設定:提供使用者自訂功能,以優化所有音效參數,獲得最佳體驗。
		平衡	調整聲音輸出的左右平衡。
		低音	調整低音級別。 (所做調整僅能作為個人設定加以儲存)。
		高音	調整高音級別。 (所做調整僅能作為個人設定加以儲存)。
		虛擬環繞音效	啟用或關閉虛擬環繞音效功能。
		自動音量	減少訊號間的音量差異,進而提供穩定的整體音量,同時減少聲音的波動。
		顯示器喇叭	啟用和關閉顯示器的喇叭。
		晶晰音效	啟用和關閉加強語音清晰度功能。
		顯示器放置位置	依照顯示器擺放方式,選擇適合呈現的音效。
功能	顯示器	頻道	- 頻道掃描: 自動開始搜尋頻道。註搜尋未完成前請勿切斷電源。- 頻道編輯: 在選單中按 🏠/ 選定欲編輯的頻道後按 OK即可進入節目編輯。您可以設定微調或是想要跳過的頻道。
	功能	選單語言	您可以選擇變更語言為 English 或繁體中文。
		螢幕格式	- 自動: 自動調整符合訊號源的畫面格式。- 16:9: 將經典的標準比例調整為寬屏格式。- 4:3: 經典的標準格式。- 縮放1: 水準延展為寬屏畫面格式。使用此格式時,畫面的左右兩邊會被部分切除。- 縮放2: 將標準比例調整為寬屏格式。
		選單顯示時間	進入選單後,按 🏠 調整。您可選擇: 關 / 10秒 / 20秒 / 30秒 / 40秒 / 50秒 / 60秒。
		藍畫面	開啟或關閉藍畫面功能。當選擇開啟時,無訊號的時候,螢幕會顯示藍色畫面。
		自動休眠	設定一段時間無訊號後,自動進入睡眠。您可選擇: 關 / 30分鐘 / 60分鐘 / 90分鐘。
功能	功能	定時關機	設定顯示器在預設時間後自動切換到待機狀態。您可選擇: 關 / 10分鐘 / 20分鐘 / 30分鐘 / 60分鐘 / 90分鐘 / 120分鐘 / 180分鐘。
		時間設置	您可以調整日期與時間。
		HDMI模式	在此模式下選擇圖形時不做 Overscan。(不適用於與PC 訊號的HDMI連接)
		PVR檔案系統	您可以查看檔案系統的訊息,包括格式,時移大小和可用錄製限制。(此功能僅在數位頻道狀態下可使用)
		重新設定顯示器	您將看到初始畫面,並恢復為其預設設置。
		重置	將清除您設定過的影音設定,恢復為預設值。
		軟體版本	您可以查看目前使用的軟體版本。
	Devicelink	Device Link	HDMI CEC允許通過HDMI端口連接到顯示器的設備與顯示器來回通信。
		HDMI2 聲音輸出	通過HDMI ARC的連接,您無需連接其他的音頻線即可將顯示器的聲音發送到家庭影音系統。HDMI ARC的連接功能會將兩個信號合併。

從USB設備播放多媒體

USB 支援的視頻格式：

支援的儲存設備：USB（僅支援 FAT 或 FAT 32 USB 儲存設備）

支援的多媒體檔格式：

• 圖像：JPEG
• 音訊：MP3
• 視訊：MPEG1 / MPEG2 / MPEG4 / Motion JPEG / MKV / AVI
• 文字檔：*.txt

註

對於不支援 USB 儲存裝置以及該裝置中的資料損壞或丟失，AOC 概不負責。

項目 描述
	開始播放圖片, 音樂, 影片。
	暫停播放圖片, 音樂, 影片。
	結束播放圖片, 音樂, 影片。離開播放畫面並返回前一層。
	快退 (2x, 4x, 8x, 16x, 32x)
	觀看上一張圖片, 播放上一個音樂檔, 觀賞上一個影片。
	觀看下一張圖片, 播放下一個音樂檔, 觀賞下一個影片。
	快進 (2x, 4x, 8x, 16x, 32x)
	查看正在播放檔案的資訊。再按一次 資訊 即可離開。
	調整畫面與聲音的相關設定。

觀看圖片

在圖片播放的過程中您可以使用 調整下列的項目。

項目 描述
旋轉	選擇此項目後按-或OK,圖片以90度順時針方向旋轉。
時長	選擇此項目後按I/調整播放圖片的時間長度。您可選擇:5秒/10秒/15秒。

聆聽音樂

在播放音樂的過程中您可以使用 調整下列的項目。

項目 描述
重複播放	選擇此項目後按 ↓/ ,調整重複播放音樂的方式。您可選擇: 關 / 重複一項 / 全部重複。
隨機播放	開啟或關閉隨機播放的功能。

觀賞影片

在觀賞影片的過程中您可以使用 調整下列的項目。

項目 描述
字幕	開啟或關閉字幕。
字幕語言	選擇字幕語言。(如果此影片有提供)
音軌	將音軌添加至影片中。
重複播放	開啟或關閉重複播放的功能。

7 故障排除

本節介紹常見問題及其解決辦法

情況 說明及解決方法
一般問題	無法開機	-從電源插座上拔下電源線插頭。待一分鐘後重新連接。 -檢查電源線是否已牢固連接。
	遙控器操作不正常	-檢查遙控器電池的正、負極是否安裝正確。 -如遙控器電池耗盡或漏液,請予以更換。 -清潔遙控器和顯示器感應器鏡頭。
	顯示器選單語言錯誤	將顯示器選單更改想要的語言。 按下選擇功能,進入後選擇功能裡的選單語言做調整。
	打開/關閉顯示器到待機狀態時,聽到顯示器機台箱中發出吱吱聲	無需執行任何操作。吱吱聲是顯示器冷卻和預熱時的正常伸縮所會發出的聲響。不會影響性能。
畫面問題	有聲音沒畫面 檢查畫面設定是否正確。
	所連裝置的畫面品質差	-檢查裝置是否連接正確。 -檢查畫面設定是否正確。
	畫面不適合螢幕,太大或太小	嘗試使用不同的畫面格式。
	畫面位置不正確	有些裝置中的畫面訊號可能無法正確符合螢幕。請檢查該裝置的訊號輸出。
聲音問題	有畫面,但聲音品質差	-檢查所有線纜是否連接正確。 -檢查音量是否設定為0。 -檢查聲音沒有靜音。 -檢查聲音設定是否正確。
		註如果檢測不到音訊訊號,則顯示器會自動關閉音訊輸出,這不表示有故障。
聲音問題	有畫面,但只有一個喇叭有聲音	檢查聲音平衡是否設定為中間。
	有頻道和畫面,但聲音雜音	檢查頻道設定的音效系統設定是否正確。
HDMI連接問題	HDMI裝置有問題	-請注意,Hdcp(高頻寬數位內容保護)支援可能會延遲顯示器顯示HDMI裝置中內容的時間。 -如果顯示器不識別HDMI裝置,並且不顯示畫面,請嘗試將訊號來源從一個裝置切換另一個後再重新切換回。 -如果聲音斷斷續續,請檢查一下HDMI裝置的輸出設定是否正確。
電腦連接問題	顯示器上的電腦顯示不穩定	檢查您的電腦使用支援的解析度和刷新率。

聯絡我們

如果您無法解決問題，請到 www.aoc.com 參考本顯示器的常見問題。如果問題仍未解決，請聯絡客戶服務中心。

注意：請勿嘗試自行維修顯示器。這可能會造成嚴重人身傷害、對顯示器造成無法挽回的損壞，或者使保固服務失效。

8 產品資訊

產品資訊可能會隨時變更，恕不另行通知。

產品相關詳細資訊，請至www.aoc.com

型號 32M3215/96T 40M3215/96T
產品規格	寬x高x深mm(含腳座)	719.2×470.3×166.9	893.4×557.9×226.8
	寬x高x深mm(不含腳座)	719.2×433.7×73.4	893.4×520.2×73.1
	重量kg(含腳座)	4.0 5.6
	重量kg(不含腳座)	3.9 5.5
	壁掛孔距mm	100×100 100×100
	壁掛螺絲	4×M4(建議長度8~10mm)	4×M4(建議長度8~10mm)
螢幕及解析度	螢幕對角線(公分/英吋)	80公分/31.51英吋	100.3公分/39.5英吋
	解析度 1366×768 1920×1080
聲音功率	輸出功率(RMS)	5W×2 6W×2
連接	顯示器側面	Service Service
		HDMI 2輸入-ARC HDMI 2輸入-ARC
	顯示器底部	HDMI 1輸入	HDMI 1輸入
		CVBS: 音頻L/R、CVBS輸入	CVBS: 音頻L/R、CVBS輸入
		SPDIF: 數位音訊輸出-光纖	SPDIF: 數位音訊輸出-光纖
		USB - USB 2.0	USB - USB 2.0
電源	主電源	110V~, 60Hz	110V~, 60Hz
	待機功耗(W)	≤0.5 W	≤0.5 W
	環境溫度(°C)	5至40°C	5至40°C
	功耗(W)	38	58
型號 43M3215/96T
產品規格	寬x高x深mm(含腳座)	955.1×604.0×223.3
	寬x高x深mm(不含腳座)	955.1×565×68.3
	重量kg(含腳座)	6.4
	重量kg(不含腳座)	6.4
	壁掛孔距mm 2	00×100
	壁掛螺絲	4×M6(建議長度8~10mm)
螢幕及解析度	螢幕對角線(公分/英吋)	108公分/43英吋
	解析度 1920×	1080
聲音功率	輸出功率(RMS)	6W×2
連接	顯示器側面	Service
		HDMI 2輸入-ARC
	顯示器底部	HDMI 1輸入
		CVBS: 音頻L/R、CVBS輸入
		SPDIF: 數位音訊輸出-光纖
		USB - USB 2.0
電源	主電源	110V~, 60Hz
	待機功耗(W) ≤	0.5 W
	環境溫度(°C)	5至40°C
	功耗(W) 60

AOC

製造年份：2020

生產國別或地區：Made in China

進口廠商名稱：嘉捷科技企業股份有限公司

進口廠商地址：新北市中和區連城路230號10樓

進口廠商電話：[phone]
