用户手册 SQZ-56TS2 HAIER

(14706.1-2005《客车和类似用途中的安全第一部分适用要求》)

GB4706.198-2008 家用和类似用途电容的安全 定立式电炉、灶台、烤箱及类似用途器具的特殊要求

CH4806.1-5076《食品安全新材料及制造适用安全要求》

地址：青岛市高科技工业园海尔工业园内

在线报修地址：http://service.haier.com

售后服务热线：4006 999 999

网址：www.haier.com

版次：2018年 第1版

厂家代码：V9057676

产品介绍目录

目录

产品特点……2

部件名称……2

安全注意事项....3

安装指导....4

控制面板....5

操作步骤....6

其他功能....9

清洁与维护....12

故障排除....13

售后服务....14

技术数据....15

产品特点

- 本产品是通过电加热管通电变热，饭腔体内的空气加热升温，继而对腔体内的食物进行烘烤至熟，同时也可以通过蒸汽发生器产生高温蒸汽，对腔体内的食物蒸制至熟。两者可配合使用，更好可保胎食物中所含有的水分和营养成分。烹制的食物外酥内嫩，适合东方人的口味。

本烤箱只适合家庭厨房使用，不适合商业用途或其他用途。

部件名称

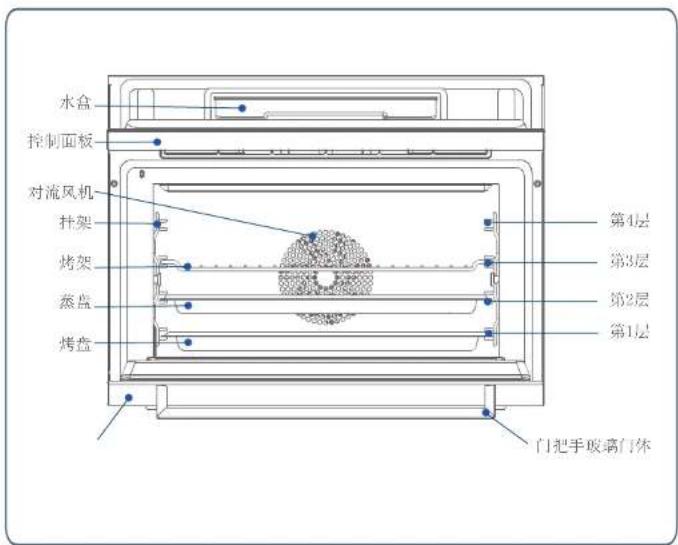

水盒 控制面板 对流风机 扑架 烤架 蒸盘 烤盘 第1层 第2层 第3层 第4层 门把手玻璃门体

为防止人身伤害及物品损坏事故，请务必仔细阅读并遵守本说明书中有以下标志符号的内容。本说明书中的安全标志符号如下：

禁止标志	切勿进行操作	警示标志	必须严格按要求操作	注意标志	必须引起重视的部分
禁止	产品在工作过程中或程序刚刚结束,产品腔内处于高温状态,不可向内脏洒水,以免损坏内胆。
	非专业维修人员禁止私自改动内部布线。
	请勿私自拆卸修理。如果电源线损坏,必须由制造厂或其维修部或类似的专业人员来更换。
	不要在产品中存放易燃、易爆、易腐蚀物品。
	必须保证儿童与产品之间保持安全距离。儿童不得操作产品。
	请勿使用松动或接触不良的电源插座。
	请勿损伤或用重物挤压、夹击电源线。
	请勿使用220V~50Hz以外的电源。
注意	电源线长度为1500mm请单独使用额定电流16A以上的插座,并可靠接地。
	拔出插座上的插头时,必须手握插头的端部将其拔出,请勿手拿电源线投插头,否则易发生触电、短路、起火等危险。
	使用中,请勿触摸门体玻璃表面,以免烫手。
	产品在工作过程中或程序刚刚结束,产品腔内处于高温状态,小心不要碰到产品腔内的加热部分。直接接触器具会导致烫伤。
	打开产品门时要小心,因为热蒸汽可能会溢出。
	不要将食物或温子直接放在产品底部,请将它们放在烤架或托盘上。
	不要用高压清洁器或蒸汽类清洁器清洁产品,否则会发生短路、起火等危险。
	保证出气口通风良好。
	初次使用可能会有异味,请设定“重”、“☐”模式,200°C各工作30min,然后打开门体通风,将异味排出。
	产品在使用期间会发热。注意避免接触烤箱内的发热单元。产品在使用时可触及部分可能会发热,儿童应远离。
警示	不要使用粗糙擦洗剂或锋利的金属刮刀清洁产品门窗玻璃,以免擦伤玻璃甚至导致玻璃碎裂。
	清理对流电机时,移开保护装置前必须将产品断电。清洁后,必须把保护装置重新设置到原位置。
	为避免可能出现的电击,换灯前应确保器具已断开电源。

安装指导安全注意事项

警示	请可靠接地,但不得将地线接于煤气管、自来水管、避雷针及电话线上:接地不良 会造成触电引发意外事故。
	应安装于能承受足够重量的地方,否则会使部件掉落造成伤害或损失。
	安装应委托专业人员进行,否则会发生危险。
注意	搬运时不可用门把手,应从产品底部抬起,轻轻轻放。
	固定电产品时,柜体底部应有承重60kg以上平台支撑,不能仅靠门框处螺钉固定。

安装前的准备与检查

• 产品的使用环境应该通风良好，并配备有效的通风设备。
  建议将电源插座设置在旁边橱柜内，距离产品0.3米以内便于插拔的位置。
• 请选择合适位置安装产品，以确保操作方便
• 嵌入产品的橱柜及产品接触到的墙壁，须使用可耐85℃的黏合剂，这样可以防止表面变形或涂层分离。

安装方法

● 安装前检查，确定单独使用16A插座，确保可靠接地。
- 将电源线插入插座中。
将产品平稳推入已经预留好的橱柜开口中。
- 拉开门体，用4个固定螺钉将产品固定在与门面平齐的位置。
根据使用指南进行试机。

安装示意图：蒸烤一体机尺寸及橱柜尺寸 SQZ-567S2系列 必须可靠接地 B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16 B17 B18 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32 B33 B34 B35 B36 B37 B38

使用指南

控制面板

烤功能区 燕功能区 时间显示区 温度显示区 88:88 888c

按键说明

按键图标	按键名称说明
➊	电源开关	长按此键,可实现产品的开关机。
➂	加水键	按此键可翻转面板,取出水盒。
➇	开始/暂停键	点触此键,可启动或者暂停模式,长按可启动或者解除章锁。
+	数字加键 调整	温度或时间。
-	数字减键	调整温度或时间。
➁	照明灯键	开启或关闭照明灯。
➇	时间设置键	设置时钟、闹钟、工作时间和结束时间。
➌	烤模式选择键	选择不同的烤模式。
➎	蒸模式选择键	选择不同的蒸模式。
➎	温度设置键	设置烹饪温度。
➎	叠加设置键	两种不同功能叠加。
➎	蒸汽辅助	在烘烤模式下,此键可在烘烤中加入蒸汽。

使用指南

操作步骤

初次上电

用户在首次通电或断电后再上电的情况下，会出现初始化设置界面，此刻用户进行初始化设置，或者直接开机默认使用缺省设置。

$$ 0 0: 0 0 $$

$$ Ⓥ \quad ⓜ - + Ⓘ $$

初次上电时，屏幕上“0000”闪烁，触摸“一”键或“十”键可以增加或减少时间。长按这两个键，可以快速调节。设置结束后，触摸“☐”键确认，或5秒后自动确认。

正常操作

1、开机

长按电源键“①”3秒开机，进入待机状态，待机状态默认选中烤功能的上下烤模式。

08:30 180t 正 立 天 四 - + 面 四

2、选择模式

触摸烤功能说“三”或蒸功能说“壶”，可以选择不同的烤、蒸功能，并且可以循环切换不同的烤、蒸功能。

当切换到不同的烧、蒸功能后，温度和时间显示区域会显示当前功能的默认温度和时间，触摸温度键“影”或者时钟键“◎”选定温度或者时间，同时配合加减键实现温度或者时间的调节。

连续触摸时间链，时间显示区域循环切换显示闹钟、运行时间、预约时间、时钟，切换到不同的时间显示，可使用加减键对其进行调节。

使用指南 使用指南

烤功能	功能名称	默认温度(°C)	默认时间(min)
	上下烤	180	20
	热风对流	160	20
	披萨模式	220	20
	小面积烧烤	220	20
	大面积烧烤	220	20
	热风烧烤	210	20
	3D热风	180 20
	一烫面包	默认	默认
	保温	60	20
	解冻	50	20

蒸功能	功能名称	默认温度 (°C)	默认时间 (min)
	纯蒸	100	20
	高温蒸	125	20
	发酵	30	20
	除垢	-	-

3、温度设定

选定模式后，触摸温度按键“钟”，然后触摸“一”键或者“十”键调整到您所需要的温度。

· 触摸温度键后，温度显示区“ε”图标闪烁，确定后“ε”图标常亮。

·长按“一”键与“+”键可以实现快速调整。

4、设置运行时间

选定模式后，时间显示默认为当前时间。

连续触摸两次时钟键“☐”，运行时间图标“+”闪烁亮起

通过触摸时间显示区域下面的“-”键与“+”键调整到所需要的时间。

5、预约烹饪

• 可以给蒸汽烤箱设置烹饪时间、结束时间。详细操作指导如下步骤。
  ·蒸汽烤箱会在烹饪时间结束后无后续操作的情况下自动关机。
• 在预约烹饪模式下可以给蒸汽烤箱同时设置定时器。

例如：现在时间是上午11:15。希望食物在中午12:30烹饪完毕，需要烹饪1小时。

·设置烹饪时间

0:00 100t + - +

a. 选择一个功能，设定好温度之后，时间显示当前时间，触摸按键“◎”两次后，时间显示区域，运行时间图标“→”亮起，时间显示默认运行时间。触摸“+”键，调整运行时间1小时。
b. 再按“☐”键，结束时间图标“+”亮起。此时设定结束时间为12:30

12:30 180℃ + - +

触摸启动键开始启动，启动功能后，显示屏显示当前时间、烹饪时间指示图和结束时间指示。

·到达结束时间

蒸箱有提示音，显示End,触摸任意按键或打开门，提示音和显示消失，进入待机状态，如待机状态长时间无操作，则会自动关机。

- 更改烹饪时间和结束时间

a. 按 “①” 切换到当前设定的烹饪时间或结束时间。
b. 用“米”“十锭来修改烹饪时间或结页时间。
c. 按确认谜团”完成修改。

◇当前时间只能在关机或待机的状态下才能查看。 ◇烹饪的过程中短按电源键取消功能，长按电源键关机。

使用指南 使用指南

其它功能

- 童馈功能

长按启动键“DII”进入童锁模式，此时时间显示区之内童锁图标“a”亮起。此时除解锁键外，所有按键均不能操作。

进入童锁模式后，长按启动链“DII”可以解锁。

定时器功能

a. 按“☐”一次选择定时器。定时器“☐”闪烁显示，0000亮起。
b. 用“和”“”起来修改定时器时间，长按加减键可以快速调节时间。
c. 定时器设置完成后自动确认，数码管倒计时显示定时时间。如果同时设置了运行时间和定时器时间，定时器时间会优先显示。
d. 若要修改定时器时间，可以在定时器运行的状态下触摸“⑨”一次，数码管显示剩余时间的倒计时并闪烁，此时通过触摸“一”和“十”往来修改定时器时间。
c. 若要取消定时器，可以在定时器运行的状态触摸“①”一次，数码管显示剩余时间的倒计时并闪烁，此时通过触摸“一”键将时间调为0000，定时指示图标熄灭。
f. 当达到设定时间后，数码管显示 00:00，提示音每隔几秒钟响一次，按任意键都可以结束提示音，数码管会显示当前时间。

- 除垢功能

我们建议蒸汽烤箱每使用三个月进行一次除垢。如果木除垢，在运行时间约100个小时后，清洁图标“养”闪烁，蜂鸣器报警。您可以根据需要对蒸汽烤箱进行除垢，或按任意键消警，下次启动时仍会有除垢报警直至您启动除垢程序。

1. 触摸“立”键，选定除垢功能，然后按启动键。

08:30 01

b. 显示C01，水箱键“☐”闪烁，按下水箱键，翻转面板打开
c. 将水盒取出，放入除垢剂，并加入适量的水。

d. 触摸关闭面板按钮。
e. 约22分钟后，清洁的水与水垢会排入内腔体。

08:30 C02

◇除垢进行过程中无法取消功能或进行其它操作

可按电源链强制关机，但再次开机后，系统会再次提醒除垢，直至整个除垢功能完成。

- 叠加设置功能

您可以在烹饪食物时使用两种功能模式叠加。即在运行完第一个模式自动进入第一个模式。

例如，第一次功能为上下烤模式，20分钟，180℃，第一次运行结束后，立即启动普通蒸模式，15分钟，100℃。

00:20 100t 正 多 回 - + 非 ▷

a. 通过触摸烤模式选择链“玉”选定上下烤模式。
b. 设置运行时间为20分钟，设定工作温度180℃。
c. 按启动键启动。机器运行时，叠加设置键“◎”亮起。
d. 触摸叠加设置键，进入叠加设置模式。

c. 设置叠加模式为纯蒸，15分钟，100℃。
f. 触摸启动键，开始工作
g. 设置完叠加功能后，叠加键“◎”为高亮状态。触摸叠加设置链，可切换第一级功能和第二级功能间的参数状态。

使用指南

缺水提示

当水盒缺水时，面板上缺水提示图标“☐”闪烁，蜂鸣器报警。当缺水提示出现时，蒸汽烤箱处于暂停状态。

水盒加水步骤：

1. 触摸水盒按键“√”，翻转面板自动打开。
   b. 取出水盒，将水盆装入适量的水后，放入蒸汽烤箱。
   c. 触摸面板关闭键（面板背面的凹槽）关闭面板，蒸汽烤箱继续工作。

- 蒸汽辅助功能

您可以根据自己的口味，在使用烘烤的时候添加蒸汽辅助烘烤。蒸汽辅助一共有三级。一级、二级、三级蒸汽量依次增加。

蒸汽添加步骤：

a. 当烤功能运行时，控制板蒸汽辅助按钮“◇”亮起。
b. 触摸蒸汽辅助按钮“◇”，温度显示区会显示“001”并闪烁。
c. 连续触摸蒸汽辅助按钮 “☐”，温度显示区会依次闪烁显示 “001” “002” “003”，如果3秒无操作则自动确认。
d. 当设定蒸汽辅助功能后，蒸汽辅助按钮会高亮显示。触摸该按钮温度显示区会显示当前蒸汽量的级别。
e. 当设定蒸汽辅助功能后，连续触摸蒸汽辅助按钮至该按钮半亮，蒸汽辅助功能取消。

水盒的使用

所有功能要求清水箱是满的。

将冷的新鲜饮用水注入至水箱中的“1300”标志处（大约1.3L）。

请在一个烹饪周期结束后，清空并清洗水盒，它可以防止细菌及石灰石的生成，请不要用洗碗机清洗。

◇新的烹饪时，请使用新的饮用水。

◇请尽量使用纯净水，这样可以有效防止水垢的产生。

双层烹饪

1. 当进行双层烹饪时，烤架须始终位于从下到上数的第二层或者第三层上。这样，常用的陶瓷或者不锈钢容器可放入蒸汽烤箱内。
2. 深烤盘或者浅烤盘放入从下向上数的第一层。
3. 根据食物烹饪时间的长短米控制蒸盘放置的位置。可如下设置：

a. 需要烹饪较长时间的食品应放在蒸烤一体机的上层。

b. 需要烹饪较短时间的食品应放在蒸烤一体机的下层。

清洁与维护

清洁内胆

在碗中加入250ml水，终其放在产品第一层位置上，关闭产品门体。
- 设定温度为50℃，选择底部加热功能，并设定定时器30min。
待功能完成后，打开烤箱门，用抹布或者海绵蘸取带有洗涤液的温水擦拭内腔。
清洗完成后，请将产品内壁擦干。

清洁面板

用抹布或者海绵蘸取带有洗涤液的温水擦拭面板。

注：对带旋钮的机型，清洁面板时，不要拔掉旋钮。

清洁门体

按如下步骤将门体拆下。

1）将门体打开至90度。
2）将产品左右两铰链的压舌打开至最大角度，如图1
3）轻轻关上门，待铰链转动一个合适角度后，将门体向上稍稍提起，然后向外拉即可将门体拆下，如图2。

按反顺序将门体装好。

注：1) 装回门体时，应确保铰链下部的凹槽正确的装到门框上的孔中。

2) 安装门体时，门体铰链上的压舌应用力压紧。

图1 图2

警示	停止工作,待机器冷却后,再进行清洁保养工作。
	不得使用汽油、酒精,及其它有机溶解剂,去污粉等。以免机器变色,表面漆裂。应使用专用中性清洁剂对蒸汽烤箱进行清洁养护。
	应定期清洗产品,最好每次使用后都及时清洗,以免下次使用时出现油烟或异味。清洁时打开灯以便于看清产品表面。产品内源还记要用少量洗涤液加温水稀释后用来清洗,清洗完产品后立即用柔软的布擦干。
	不要用尖锐的工具清洗门体以及内胆,以免造成玻璃碎裂或划伤内胆。
	更换灯泡前确保烤筒断开电源。请确定饮用耐高温灯泡或与售后服务中心联系。
	不要把过重的物体放在产品门上,以免损坏门体。
	不能使用热蒸汽清洗蒸汽烤箱。

故障排除

故障排除

故障描述	可能导致故障的原因 解决办法
产品不工作	·没有电源供应。·产品没有接通电源。
产品照明灯不亮	·产品灯泡问题。·产品电源连接问题或保险丝烧断。
产品运行时有烟冒出	·产品内有残余油脂。
产品电源关闭后仍有电机响声	·产品冷却电机工作,冷却烤箱。
产品内玻璃不清澈,有油渍现象	·烘烤食物产生了油渍或水份。
产品关门时有“咔哒”声	·产品门体较链上的压舌未压紧
屏幕显示ER1	·腔体高温保护
屏幕显示ER2	·蒸发盘高温保护
屏幕显示ER3	·腔体低温保护
屏幕显示ER4	·蒸发盘低温保护
屏幕显示ER5	·传感器开路出故障
屏幕显示ER6	·传感器短路故障
出现其他故障或有不明之处,请与售后服务中心联系。售后服务电话: 4006 999 999

售后服务

尊敬的海尔用户：

感谢您选择和使用海尔产品，我们承诺：您任何海尔产品需要安装或维修服务时，我们将提供“1-5”或套服务；

“1”：服务一次就好

“5”：五项组合增值服务；

【1】安全测电服务：服务前为用户安全测电并提醒讲解到位；

【2】讲解指导服务：向用户讲解产品使用、保养常识，指导用户正确使用；

【3】一站送检服务：不仅服务好本产品，对用户家其他海尔产品进行通检；

【4】全程无忧服务：向用户提供上门设计、送货、安装、家电清洗、延保、回收、以旧换新等服务；

【5】现场清理服务：服务完毕将服务现场清理干净。

体现海尔真诚、贴心的服务，海尔友情提醒您：

产品安装服务中，因用户的安装环境、个性需求不同，如需铺加材料或有特殊服务项目支付材料费，具体付费请参照服务工程师出示的《服务收费指导价格标准手册》，请给予监督。如服务工程师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话1006 999 999 或登录海尔自助服务专区评价、投诉。

海尔，期待您的参与！

如果您的产品有服务需求，欢迎体验海尔自助服务专区：

【1】海尔服务：http://service.haier.com;

【2】海尔优家APP：扫描机器上的二维码，手机客户端下载APP；

【3】微信公众号：“海尔服务

如果您需要选购更多产品，请登录海尔网上商城 www.ehuier.com。

海尔洗碗机有限公司保修说明

尊敬的用户：

感谢您使用海尔产品，我公司将按照《中华人民共和国消费者权益保护法》和国家技术监督局有关规定，凭发票为您提供下列服务：

1、本产品是经过严格的质量管理以及检验过程的产品。

1. 整机免费保修1年（自购买日起，以发票中日期为准）。如果延长保修期，则以本公司售后服务政策为准。

3、下列情况，不属于免费服务范围：

A. 不能出示发票：

B. 发票涂改：

C. 意外因素或使用不当造成损坏；

Ⅱ. 未经我公司许可，自行修理造成的损坏；

E. 超过一包有效期，经修复仍可继续使用。

4、单位、商店、学校、宾馆等场所使用的公用机整机保修三个月，主要零部件保

修一

5、主要零部件免费保修项目详见下表：

产品名称	主要零部件免费保修期限	主要零部件明细
家用电烤箱	一年	控制板、电源板、加热元件

修理内容及确认

日期	修理内容	确认

保修说明：

当您需要正常咨询或维修时，请持购机发票与我公司当地售后服务中心联系。

请将购机发票妥善保管。

由于产品的改进，您购买的海尔电烤箱可能与说明书中得介绍不完全一致，谨此道歉。

技术数据

技术参数

	蒸汽烤箱品名
型号	SQZ-56TS2
额定电压	220V-
额定频率	50Hz
额定输入功率	2800W
外形尺寸(宽x深x高)(mm)	595 x 550 x 455
嵌入部分尺寸(宽x深x高)(mm)	560 x 560 x 453
净重/毛重	3.0/36.5 Kg
单层搁架额定承重量	1.0Kg
总容积/有效容积	56L/48L
温度调节范围	30°C 220°C

装箱单

名称	整机	说明书 烤盘		蒸盘	烤架	固定螺钉
数量	1	1	1	1	1	4

电气原理图

本表格依据SJ/T 11364的规定编制：

C：表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。

×：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。

（企业可在此处根据实际情况对上表中打“×”的技术原因进行进一步说明。）

食品接触材质及制品

与食品接触材料	食品接触材料	材料类型	执行标准	标准符合性	备注	制造商信息	生产日期
肉胆	不锈钢06Cr19X110	金属材料及制品	GB4806.9	符合		无包装袋、说明书等附件	无产品条码
鸡蛋/鸡蛋	不锈钢06Cr19X110	金属材料及制品	GB4806.9	符合
鸡网/松果	不锈钢06Cr19X110	金属材料及制品	GB4806.9	符合
电饭煲	PP	塑料材料及制品	GB4806.7	符合
	PDM	塑料材料及制品	GB4806.7	符合
	不锈钢06Cr19X110	合金材料及制品	GB4806.9	符合
	不锈钢1Cr17	金属材料及制品	GB4806.9	符合
	硅橡胶	橡胶材料及制品	GB4806.11	符合
内层玻璃/照明灯罩	玻璃	玻璃制品	GB4806.5	符合
密封条	聚二甲基硅氧烷	橡胶材料及制品	GB4806.11	符合
内螺钉	不锈钢06Cr19X110	金属材料及制品	GB4806.9	符合
蒸发盘/蒸汽发生器	三氯铝压1:1	金属材料及制品	GB4806.9	符合
	聚四氟乙烯	混合式涂层	GB4806.10	符合
水煮	≤4-毫升内退二苯酚与聚醚二甲基聚合液	塑料材料及制品	GB4806.7	符合
水盒油	内螺栓-苯乙烯-1 烯乙烯粉	塑料材料及制品	GB4806.7	符合
水箱阀芯	PWM	塑料材料及制品	GB4806.7	符合
蒸汽管	乙烯及其环氧丙二甲基乙烯及其气溶剂与碳中气溶剂+异丙烷酸的苯二甲醇气溶剂;羟基环氧丙二甲基(环氧烷与聚醚气溶剂)+二氧化碳	橡胶材料及制品	GB4806.11	符合
温度传感器	不锈钢06Cr19X110	金属材料及制品	GB4806.9	符合
加热管	不锈钢06Cr19X110	金属材料及制品	GB4806.9	符合

备注：
1、本品不宜做容器长期保有食品； 2、使用本品时请安装应按所有包装防护时间（包括但不限于纸箱、胶装、扎盖等）。
3、首次使用前按照说明书的请求操作，前后再进行正常支付使用。
2、本系列产品包含以上食品接触材料，部分机型可能不含个别材料，以实际产品为准。
