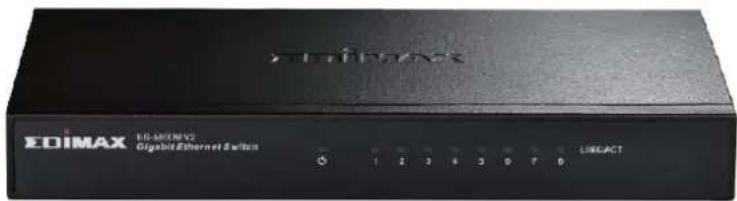

用户手册 ES-5800M V2 Edimax

• 採用最新符合IEEE 802.3az標準高效能低功耗品片，最高可減少70%的耗電量
  •支援破體port-based QoS流量優先權管理，可將高傳輸量的設備連接在高優先權的埠，讓資料傳輸更有效率
• 適用內部區域網路連接JP攝影機、Smart TV、藍光播放器、遊戲機及多媒體播放器等設備
• 金屬外殼設計，散熱迅速

IP監控狂潮興起，無論家用或商辦，Gigabit 交換器已成為不可或缺的配備之一。不同於一般交換器塑料殼設計，EDIMAX推出全新金屬殼ES-5800M V2八埠Gigabit 網路交換器，專為家庭/辦公室監控環境需求量身設計，金屬外殼不僅堅固耐用，對於一般Giga交換器常見的散熱問題，也能有效解決，讓傳輸效能更加穩定。ES-5800M V2提供8埠10/100/1000 LAN傳輸埠，讓使用者可以透過網路線與俱備 Gigabit規格的設備連結，享受超高速的區域網路檔案傳輸、線上遊戲對戰、高畫質影音傳送等；ES-5800M V2支援硬體Port-Based QoS流量優先權管理，將傳輸埠分為最優先、次優先及一般等級的傳輸流量優先權，您可依需求，將需要高傳輸量的資料連接至高優先的傳輸埠，不須透過軟體設定，即可讓資料傳輸更有效率。另外，值得一提的是，ES-5800M V2採用符合IEEE 802.3az(EEE)的低功耗品片，可自動偵測網路連結與使用狀況，可自動偵測網路線的狀況及閒置的網路埠來進行耗電量調節，減少耗電量最高可達70%，在環保意識高漲的今日，ES-5800M V2肯定是家庭/辦公IP監控環境的絕佳選擇。

省電高效能

ES-5800M V2採用最新符合IEEE 802.3az標準(Energy Efficient Ethernet；EEE)的高效能低功耗晶片，可自動偵測網路線的狀況及閒置的網路埠來進行耗電量調節，減少耗電量最高可達70%，更有效地提升了省電效率

Gigabit效能·極速飆網

ES-5800M V2配備8埠Gigabit效能的網路傳輸埠，並且全都支援Auto-MDI/MDI-X自動跳線功能，隨插即用，沒有繁複的設定，讓您輕鬆傳輸大量多媒體影音資料，無論公司或家用，都可盡情享受極速飆網的樂趣。

主要功能

• 採用最新符合IEEE 802.3az標準(Energy Efficient Ethernet；EEE)的高效能低功耗晶片，可自動偵測網路線的長度及未使用的網路埠來進行功耗管理，最高可減少70%的耗電量
• 支援硬體port-based QoS流量優先權管理，可選擇您的高傳輸量的設備連接在高優先權的埠，讓資料傳輸更有效率
• 適用內部區域網路連接Smart TV、藍光播放器、遊戲機及多媒體播放器等設備
• 10/100/1000 Mbps 自動偵測功能，支援Jumbo Frame
  • 支援IGMP snooping v1/v2，能有效提升多媒體傳輸時的網絡效能
• 金屬外殼設計，散熱迅速
• 符合IEEE802.3、IEEE802.3u及IEEE802.3ab乙太網路標準規範
• 提供Store and Forward(儲存後傳送)封包交換技術
  • Auto MDI/MDI-X 自動跳線功能
• 支援Auto-negotiation，能自動調整速度及傳輸模式
• 内建全雙工及半雙工傳輸模式
• 支援IEEE802.3X 流量控制

產品型號 ES-5800M V2
介面	8埠 10/100/1000Mbps 乙太網路傳輸埠 (RJ-45)
網路標準	IEEE 802.3 / 802.3u / 802.3ab / 802.3x / 802.3az
MAC 位址 8K
緩衝記憶體	128K
Jumbo Frame 9K (傳輸大型封包)
電源	100 ~ 240V AC, 50/60Hz
LED指示燈	Power、Link/Act x 8
尺寸	193 x84 x26 mm
溫度	0-40 °C
溼度	10-90 % (Non Condensing)
安規認證	FCC Class B, CE

上市專業網通產品製造商

訊舟科技股份有限公司

客服專線: 0800-200-115

客服信箱: [e-mail]

TEL: [phone]

FAX: [phone]

新北市五股區五權三路3號

www.edimax.com

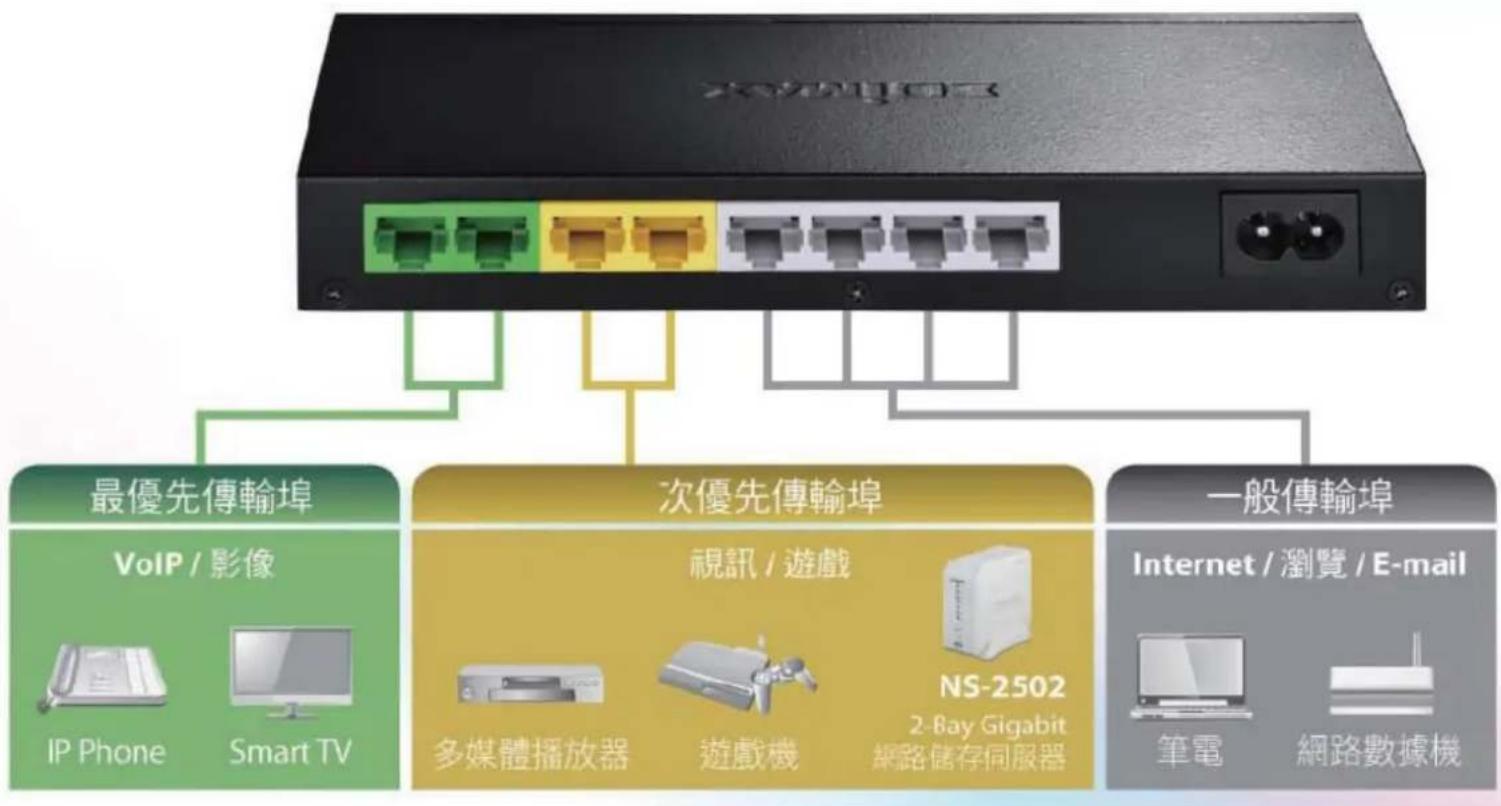


DA3001

上市專業網通產品製造商

訊舟科技股份有限公司

客服專線:0800-200-115

客服信箱: [e-mail]

TEL: [phone]

FAX: [phone]

新北市五股區五權三路3號

www.edimax.com

※ 此文件所記載產品之規格、功能或外觀等資訊，可能因產品改良而變更，以實際銷售產品為主，恕不另行通知。
