目录（使用说明书）

一、燃气采暖热水炉简介 1

1.1、专业术语解析 …… 1

二、符号与安全须知 2

2.1、符号说明 2

2.2、安全须知说明 3

三、操作说明 4

3.1、控制面板及显示图标介绍 4

3.2、采暖炉开关机及故障复位操作 4

3.3、采暖及热水模式设置 5

3.4、外出节能设置 5

3.5、舒适热水设置…… 5

3.6、短/长期关机 6

3.7、熄屏状态 6

3.8、故障诊断与解除 6

四、检查与保养 8

4.1、保养内容与方法 8

4.2、检测项目及步骤 8

五、售后与服务 10

5.1、保修说明 10

六、附件 11

6.1、技术参数与装箱单 11

6.2、产品中有毒有害物质的名称及含量表 13

一、燃气采暖热水炉简介

1.1、专业术语解析

燃气采暖热水炉-简称采暖炉

配网状态

此状态下用户可将采暖炉与海尔智家APP进行绑定。

采暖模式

采暖炉具备采暖功能，可根据设定程序对房间进行供暖。

热水模式

采暖炉具备热水功能，可对生活热水进行加热。

防冻模式

当水温低于保护温度时，自动启动采暖炉防冻功能。

外出节能模式

当处于此模式时，采暖炉开启低温节能运行。

采暖供水

采暖炉流向采暖系统的高温水。

采暖回水

采暖系统流回采暖炉的低温水。

生活热水进水

流入采暖炉的自来水。

生活热水出水

采暖炉流向生活热水系统的洗浴热水。

熄屏状态

在不燃烧状态下，连续2min无按键操作显示屏熄灭。

二、符号与安全须知

2.1、符号说明

	危险!操作不当会对人身和生命有直接危害
	警示!安全指示和重要说明
	注意!注意事项和操作步骤
[234]	指导!操作步骤

2.2、安全须知说明

将供暖系统交给用户前，请仔细通读本说明书。

应使用原装配件，以免降低产品的安全性；应使用原配烟道，不能随意改用其他烟道，严禁用单管烟道代替同轴烟道。
◆ 禁止使用与采暖炉铭牌规定不符的燃气种类;禁止用户私自改装采暖炉。
◆ 采暖炉的安装、调试、保养和维护，必须由符合相关资质的技术人员或海尔公司授权的技术人员进行。
◆ 当闻到燃气味道时，必须遵守如下安全说明：

• 禁止打开任何电气开关；
• 禁止吸烟，禁止在危险区使用电话；
• 立即关闭燃气总阀门；
• 打开窗户通风；
• 通知燃气单位或售后服务单位。

不应购买经销商改装的器具，而应购买海尔的原装产品，以确保安全性。
◆ 严禁拆动采暖炉上的任何密封件。
◆ 采暖炉维修时涉及燃气调压阀和控制器的维修应联系海尔售后。
- 禁止将采暖炉装于卧室、客厅和浴室。
请定期用肥皂水检查燃气配管或其它连接部位是否有泄漏现象。
◆ 采暖炉周围禁止摆放易燃易爆及危险性物品。
◆ 安装采暖炉时，应在采暖炉前的管道上安装燃气截止阀，燃气管路的不正确安装会有燃气泄露和爆炸的危险。
◆ 排烟管的不正确安装可能会导致废气泄漏，危及人身安全，禁止未装烟管运行采暖炉。
房间的配电系统应有接地线；采暖炉连接开关不应设置在有浴盆或淋浴设备的房间；插座应通过安全认证。
儿童不应操作采暖炉，儿童严禁玩弄采暖炉。
燃气采暖热水炉安装不当会给用户或者他人带来危及人身安全的危险或者对燃气采暖热水炉本身和其他财产带来损害。
燃气采暖热水炉不允许安装在地下室内，安装在空间受到限制的房间内时，必须在该房间安装手动和自动两种方式的防爆通风装置，在燃气泄漏时该装置应能关闭采暖炉并正常通风。
- 禁止任何物体遮盖采暖炉给排气口。
- 禁止在采暖炉工作或工作结束短时间内触碰排气管，以防灼伤。禁止触摸供给热水的阀门和管道。

二、符号与安全须知

◆ 采暖炉的安装应严格按照说明书要求和相关规定执行，安装不当会引起对人、畜和物的危害。

◆ 采暖炉清洁时，不应使用有腐蚀性的清洁剂。

◆ 用户自己不应动采暖安全阀和采暖水排泄阀，应由专业人员来处理。

◆ 长时间不使用，关闭气源并切断电源。若有冻结危险，请将采暖系统和生活热水系统内的水放掉（详见：运行调试-系统排空）。

◆ 采暖炉要与其它电气设备保持500mm以上的距离。不应靠近电磁炉、微波炉等强电磁辐射电器安装。

◆ 采暖炉不宜暗装，禁止将采暖炉装于室外。

◆ 机器距可燃物最短距离为500mm,机器附近不耐热的墙壁等应用大于20mm厚的阻燃耐高温材料覆盖。

为了防止采暖炉的正常工作受到影响，请与其它燃气器具保持一定的安全距离。

◆ 使用清洁的自来水为采暖系统补水，禁止添加防冻、防锈剂等化学物品，否则将导致密封系统受损。

如果室外温度下降至零度以下，系统未排空时，请不要切断采暖炉的电源和气源，否则防冻保护将会失效。

◆ 更换电源线必须由厂家指定的专业技术人员更换，其它任何人员未经授权不得私自拆卸、更换电源线。

出现故障或运行不正常时，请停止使用，及时联系专业维修服务机构或海尔售后服务中心。

◆ 采暖炉运行时，外壳必须保持密封状态。

◆ 采暖炉只能用于家庭供暖或洗浴，热水切勿用于烹饪或饮用水。

◆ 采暖炉的锁定装置不应随意调节。

◆ 维修和检查人员在采暖炉维修后应在产品上进行标示维修和检查的结果。

请勿自行拆除燃气采暖热水炉的外壳。

◆ 供暖系统的安装必须按照本说明书的要求、相应的技术指令和标准进行。

连续运行仅在前面板已关闭和烟道系统已完全安装并封闭好的情况下才允许进行。否则，如果运行工况不利，将有可能导致财产损失，或者造成身体伤害，甚至危及生命。若运行时空气由室内供应，不允许将燃气采暖热水炉安装在借助于风机从室内抽吸空气（例如：通风设备、排烟罩、排气式烘干机）的房间中。这些设备将使房间中产生负压，由于负压而将废气通过排烟管道和烟囱之间的环形缝隙从出口抽吸进安装燃气采暖热水炉的房间内。若要安装这样的设备，请向专业技术人员咨询。

◆ 务必在使用前确认水温，合适后再使用。注意不要被热水烫伤，儿童淋浴时必须在成人的指导下进行。

◆ 务必使用 220V \~ 50HZ 的独立电源。使用独立插座，并可靠接地，长期不使用时请拔下电源插头。

三、操作说明

3.1、控制面板及显示图标介绍

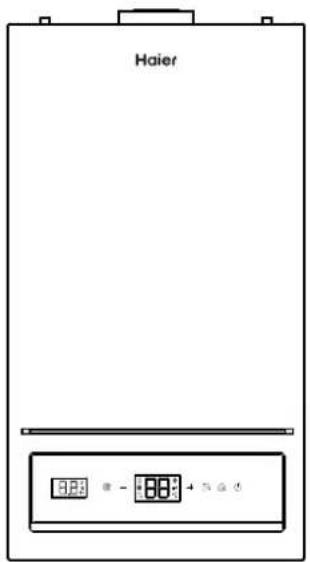

控制屏

8.8 bar 6 5 - 50 °C 4 3 2 1

HD3系列

50 °C - + 采暖模式 外出节能 热水模式 费温热水 2 4 6 7 3 1

HC07系列

符号	含义	解释说明
1	开关按键	开启或关闭采暖热水炉,锁定状态时重启采暖热水炉
2	外出节能按键	点击进入外出模式,再次点击退出外出模式
3	热水模式按键	长按5秒开关热水功能,点击设置热水温度
4	设定温度【+】按键	点击一下温度增加 1^ ,长按3S可以连续增加温度
5	设定温度【-】按键	点击一下温度降低 1^ ,长按3S可以连续降低温度
6	采暖模式按键	长按5秒开关采暖功能,点击设置采暖温度
7	舒适热水按键	点击进入舒适热水模式,再次点击退出舒适热水模式

显示屏

8.8 bar

50 ERR ℃

50°C

HD3系列 HC07系列

图标	含义	解释说明
	系统水压显示	显示采暖系统当前水压
	温度及故障代码显示图标	显示温度或故障代码
	Wi-Fi图标	闪烁:Wi-Fi连接中;常亮:Wi-Fi已连接;熄灭:关机或熄屏
	防冻模式图标	防冻功能开启时,图标常亮;防冻功能未开启时,图标熄灭
	水压单位图标	单位:bar(1bar=0.1Mpa)
[7HS7]	外出节能图标	进入外出模式,图标点亮;退出外出模式,图标熄灭
	采暖模式图标	图标常亮,采暖功能开启;图标闪烁,采暖功能运行;图标熄灭,采暖功能关闭
	热水模式图标	图标常亮,热水功能开启;图标闪烁,热水功能运行;图标熄灭,热水功能关闭
	火焰图标	检测到火焰时,图标常亮;否则,图标熄灭
	故障提示图标	出现故障时,图标闪烁
[YOW4]	温度单位图标	单位:摄氏度
	预约提示图标	图标常亮,App采暖预约开启;图标熄灭,App采暖预约未开启
	舒适热水图标	图标常亮,舒适热水功能开启;图标快闪,查询或设置舒适热水温度;图标熄灭,舒适热水功能关闭;
[WHEZ]	故障提示图标	出现故障时,图标闪烁

3.2、采暖炉开关机及故障复位操作

3.2.1、采暖炉开关机

采暖炉在通电状态下，点击开关/复位按键“💡”，采暖炉进入开机状态，显示屏常亮；再次点击开关/复位按键“💡”，显示屏熄灭，采暖炉进入关机状态。

三、操作说明

3.2.2、故障复位

采暖炉处在故障锁定状态下，点击开关/复位按键“①”，采暖炉重新启动。

3.3、采暖及热水模式设置

通过点击采暖和热水功能按键设置单采暖、单热水、采暖/热水双功能，默认设置为采暖/热水双功能。长按采暖按键5秒，图标熄灭，采暖功能关闭，仅有热水功能。长按热水按键5秒，图标熄灭，热水功能关闭，仅有采暖功能；当采暖和热水图标均被点亮为高亮图标时，机器具有热水和采暖功能。

3.3.1、采暖模式及温度设置（出厂默认采暖设定温度范围：35-75℃）

1、点击采暖模式按键，采暖图标闪烁，显示屏显示当前采暖设定温度；
2、点击温度“+”/“-”图标调整采暖温度。停按后，闪烁3S，完成温度设定并保存设置温度，设定结束。长按温度“+”/“-”图标持续超过3S,采暖设定温度以间隔1℃连续升/降。

88° - 50° + HD3系列

50℃ - + 采暖模式 外出节能 热水模式 舒适热水

HC07系列

3.3.2、热水模式及温度设置（热水设定温度范围：35-60℃）

1、点击热水模式按键，热水指示图标闪烁，显示屏显示当前热水设定温度；
2、点击温度 “+” / “-” 图标调整热水温度。停按后，闪烁3S，完成温度设定并保存设置温度，设定结束。长按温度 “+” / “-” 图标持续超过3S, 热水设定温度以间隔1℃连续升/降。
3、50℃以上设置方法：关闭进水阀，按照步骤1、2调节热水设置温度至50℃以上，完成后再次开启进水阀即可。

88 ° - 50 ° + HD3系列

50℃ - + 采暖模式 外出节能 热水模式 静适热水

HC07系列

1. 采暖生活热水功能不可同时关闭。
   2.建议燃气采暖炉不要安装混水阀，如已安装了混水阀，请在使用生活热水洗浴时，将混水阀旋至全热水状态。
2. 洗浴定时提示功能：系统设定洗浴时间为60分钟，超过60分钟，采暖炉自动熄火，停止工作，关闭水龙头，再次打开，便可重新供应热水。

3.4、外出节能设置

点击外出节能按键，外出节能图标“💡”点亮。采暖炉进入外出模式。再次点击外出节能按键，外出节能图标“💡”熄灭，外出节能关闭，温度恢复为之前按的采暖设定温度。

当处于外出节能状态时，设置采暖温度，外出节能图标快速闪烁提示外出状态下不能设置采暖温度，需要先关闭外出节能，再设置采暖温度。

3.5、舒适热水设置

1、点击“舒适热水”按键，显示屏图标“💡”点亮，进入舒适热水模式，显示屏显示记忆的上一次设置温度，闪烁三次后恢复显示当前模式下实际水温。
2、在舒适热水模式时，持续按“舒适热水”按键3s，可查询或设置舒适热水温度，按“+”/“-”键即可设置舒适热水温度，停按后闪烁3s即确认此温度为设置温度，之后恢复显示当前状态实际水温，设置温度范围35-50℃。
3、在舒适热水模式时，若点击“热水模式”、“+”或“-”更改热水设置温度，或通过App更改热水设置温度时，则退出舒适热水功能，热水设置温度恢复之前热水状态设置温度，在此基础上增减；再次单击“舒适热水”也会退出舒适热水功能，热水设置温度恢复之前记忆温度。
4、热水功能关闭时,通过单击“舒适热水”,可开启热水功能,热水和舒适热水图标同时亮起;
5、进入舒适热水后，记忆当前舒适热水设置温度，退出舒适热水后，进入记忆的热水设置温度。

三、操作说明

3.6、短/长期关机

3.6.1、短期关机

短期不使用采暖炉时，点击“💡”键，进入关机状态。在可能冻结的气候条件下，必须保持采暖炉接通电源和燃气，以便采暖炉的防冻保护自动运行。

3.6.2、长期关机

若长时间不使用采暖炉，请关闭采暖炉的气源和电源，在冬季时必须将采暖炉和供暖管路内的水排干净，防止结冰冻裂。操作过程见“系统排空”。

3.7、熄屏状态

熄屏状态下，点击任意按键或检测有水流信号，熄屏状态退出，恢复为当前运行状态。

3.8、故障诊断与解除

故障代码报错需要售后处理的，请及时联系售后处理，请勿自行解决！

	故障代码序号	故障解决及现象
1	ERR F0	Wi-Fi模块通讯故障进入配网状态后没有适配成功	检测网络信号是否正常密码是否正确后再次适配网络,如继续报该故障请联系售后处理
2	ERR F1	火焰检测回路故障,整机不点火	联系售后处理,检查火焰检测针是否与钣金接触;检查火焰检测电缆是否破损;检查电脑板电路是否有问题
3	ERR F4	主控板中无参数 联系售后处理,重新下发参数
4	ERR F5	显示板与主控板通讯中断	联系售后处理,检查线束是否有虚接;检查电脑板是否故障;检查显示板是否故障
5	ERR FA	分段阀1故障	联系售后处理,检查线束是否有虚接;检查分段阀是否故障
6	ERR Fb	分段阀2故障	联系售后处理,检查线束是否有虚接;检查分段阀是否故障
7	ERR FC	补水阀故障	联系售后处理,检查线束是否有虚接;检查补水阀是否故障
8	ERR 01	燃气供应中断,无火焰	检查是否有天然气供应,检查燃气阀门是否打开。通过点击复位按键重启采暖炉,如故障依然存在请联系售后处理
9	ERR 02	过热保护	检查各水路阀门是否打开,管路无堵塞,再等到系统水温 降到正常值后重启采暖炉。如果短时间内重复报ERR02请联系售后处理
10	ERR 03	风机故障或风机控制板故障	检查烟道排烟是否通畅,如果短时间内重复报警请联系售后处理。
11	ERR 33	风机风堵故障	请点击复位按键重启采暖炉,检查烟道是否有遮挡物。如果短时间内重复报ERR33请联系售后处理。

三、操作说明

12	ERR 44	24小时内连续自动补水2次,采暖系统水压≤0.3bar	检查进水截止阀是否处在开启状态,检查手动补水阀是否处在关闭状态,检查自来水水压是否正常,检查系统无漏点后请点击复位按键重启采暖炉。如重复报请联系售后处理。
13	ERR 45	采暖系统水压≥3.0bar	通过手动补水阀向系统注水,请参考排水
14	ERR 46	采暖系统水压≤3.0bar	说明将系统压力降至1-1.5bar之间后重启采暖炉
15	ERR 47	水泵卡转保护故障,水压显示无增量	联系售后处理,检查水泵是否卡转,水泵连线是否虚接,水压传感器是否正常。
16	ERR 60	热水出水温度传感器开路故障	联系售后处理,检查连接线是否虚接,检查温度传感器是否正常
17	ERR 61	热水出水温度传感器短路故障	联系售后处理,检查温度传感器是否正常
18	ERR 62	热水进水温度传感器开路故障	联系售后处理,检查连接线是否虚接,检查温度传感器是否正常
19	ERR 63	热水进水温度传感器短路故障	联系售后处理,检查温度传感器是否正常
20	ERR 64	储水温度传感器开路故障	联系售后处理,检查连接线是否虚接,检查温度传感器是否正常
21	ERR 65	储水温度传感器短路故障	联系售后处理,检查温度传感器是否正常
22	ERR 70	采暖出水温度传感器短路故障	联系售后处理,检查连接线是否虚接,检查温度传感器是否正常
23	ERR 71	采暖出水温度传感器开路故障	联系售后处理,检查温度传感器是否正常
24	ERR 72	采暖回水温度传感器短路故障	联系售后处理,检查连接线是否虚接,检查温度传感器是否正常
25	ERR 73	采暖回水温度传感器开路故障	联系售后处理,检查温度传感器是否正常
26	ERR 08	三级防冻	联系售后处理,请检查管路是否结冻,请检查温度传感器是否正常
27	ERR 04	水压开关未闭合	检查采暖水压是否正常;若水压正常请联系售后处理
28	ERR 31	风压开关故障	联系售后处理,检查风压开关机线束是否正常
29	ERR 32	风堵或风压开关故障	检查烟道排烟是否通畅,如果短时间内重复报警请联系售后处理
30	ERR 43	DHW供回水温差≤-10K,连续5秒	联系售后处理,检查线束端子

四、检查与保养

4.1、保养内容与方法

保养概述

1、为了延长采暖炉寿命和更安全更经济的使用采暖炉，要注意日常检查和维修，并且经常清扫。
2、在清扫或检查采暖炉之前，请先关闭燃气阀，并切断电源，待采暖炉冷却后再进行。
3、如需检查、保养、维修，请与海尔售后联系。

当显示屏出现“SE”符号时，表示采暖炉达到设定的维护保养周期，请联系有资质的专业技术人员或海尔售后，切勿自行维护；若要取消本次“SE”显示，请在6秒内连续按动“开/关”键4次。

4.2、检测项目及步骤

下列表格列出了制造商对采暖炉检查周期和保养周期的建议。每次进行检查、保养、维修工作时都应做好必要的准备和收尾工作。

序号	保养工作	建议周期
1	检查产品的常规状态检查产品的常规状态	每年
2	检查燃气进气、排烟管道是否密封、损坏、正确固定和装配	每年
3	清除产品上和燃烧室内的积污	每年
4	目测检查主换热器的状态,注意是否有腐蚀、积碳和损伤,必要时进行保养	每年
5	检查采暖炉热负荷最大和最小值	每年
6	检查电源插头连接/接头是否功能正常/正确连接	每年
7	检查燃气截止阀和保养阀是否正常工作	每年
8	检查膨胀水箱充气压力是否正常	必要时,至少每隔2年
9	清洁换热器	必要时,至少每隔2年
10	检查燃烧器是否损坏	每年
11	检查采暖水路系统及板式换热器是否结垢	必要时,至少每隔2年
12	清理生活热水系统及采暖系统的过滤装置	每年
13	检查水流量传感器叶轮是否脏污/损坏	必要时,至少每隔2年
14	确保系统水压在允许范围内	每年
15	供暖系统试运行前,必须进行排气	每年
16	完成检查和保养工作	每年

详细操作步骤如下：

◆切断采暖炉供电，并关闭燃气供应；
◆关闭采暖系统的供回水及进水阀门，从供暖和热水侧为采暖炉降压或排水（如有必要）；
◆清洁主换热器和燃烧器（包括点火电极和检测电极）；
清洁风机；
◆拆下进水接头内的过滤网进行清洗；

四、检查与保养

◆ 检查电源插头连接和其他连接是否安装牢固，需要时及时调整；
检查膨胀水箱预充压力，需要时调整压力；
◆ 将管路重新连接好，打开供回水阀及进水阀门，使用补水阀补水，将采暖炉的系统压力调节在1.0\~1.5bar之间；
◆ 采暖系统充分排气后，打开燃气截止阀，并启动采暖炉，测试点火和运行；
◆ 检查采暖炉系统是否存在漏水或者漏燃气；
◆ 检查进气、排烟系统是否连接牢固，密封完好；
◆ 对采暖炉的供暖系统和生活热水系统进行测试；
检查安全阀是否功能完好；
检查采暖炉的燃气设置，并做好记录；
对检查和维护情况做好笔录；

五、售后与服务

5.1、保修说明

尊敬的用户：

感谢您使用海尔产品，我公司将按照《中华人民共和国消费者权益保护法》的有关规定为您提供优质的服务。

1.您可凭正规商场提供的本机有效购买发票原件享受我公司为您提供的以下服务：

（1）产品发生性能故障后，整机免费包修三年。
（2）请勿用于营业等非家用用途，这样会缩短产品的使用寿命。用于营业等非家用用途修理时，即使在包修期内也要收费。
（3）包修期限一律以发票购买日期为准开始计算。

2.下列情况，不属于包修服务范围，我公司可向您提供产品有偿收费服务：

（1）超过我公司规定的三包有效期，经修复认可继续使用；
（2）由于用户自身原因运输、保管不善而损坏或未按说明书要求进行操作而损坏；
（3）由于超出正常使用条件，强行使用本产品（例如电压超出或低于正常的允许波动范围以及水压过低或过高）而损坏；

（4）未经我公司许可，自行拆动的或经非本厂保修点修理后的产品；

（5）不能出示正规商场提供的本机有效购买发票或发票涂改的产品。

1. 根据国家相关标准的规定，人工煤气型燃气采暖炉使用年限为6年，天然气、液化气型采暖炉使用年限为8年，产品已超过国家规定的使用寿命期的发生性能故障后，我公司不再提供相关修理服务，请参照国家相关废旧家电报废规定或政策对产品进行更新换代，旧机应进行报废处理不得在流向市场销售，以免引起安全事故。

安全用电提示

请您使用时注意用电安全！

1. 必须使用有可靠接地的电源；电源的地线要埋入大地，不能和自来水管等公用设施连接；分清电源的地线和零线，不能将这两种导线连接在一起。
2. 必须使用单独插座，且插座为中国强制认证的合格产品。

中国强制认证标志为：

为了您和家人的安全，如果您家中用电有不符合上述要求的地方，请您尽快改进！

六、附件

6.1、技术参数与装箱单

技术参数

项目		单位	L1PB26-HD3(T)U1 L1PB30-HD3(T)U1 L1PB85-HD3(T)U1
采暖额定热输入		kW	6.5~26 8~30		8~35
生活热水额定热输入		kW	4~26	4~30	4~35
额定供暖热输出		kW		6.8~26.75.5	23618~31.5
电源性质			~220V, 50Hz	~220V, 50Hz	~220V, 50Hz
额定电功率		W	105 115		100
防水等级			IPX4	IPX4	IPX4
电击防护等级			I类	I类	I类
能效等级			2	2	2
高度×宽度×厚度		mm	725×400×325	725×400×325	760×488×330
重量		kg	34 35 42
采暖系统	最高工作水温	°C	90	90	90
	采暖水温设定范围(出厂默认35-75°C)	°C	35~85 35~85		35~85
	采暖系统最高工作水压	MPa	0.3	0.3	0.3
	膨胀水箱容积	L	6	6	10
	膨胀水箱初始压力	MPa	0.1	0.1	0.1
生活热水	输出功率(自动调节)	kW	3.4~23.1	3.4~26.7	3.4~31.5
	标称产热水率(△t=30K)	kg/min	10.6	12.2	14.8
	热水温度设定范围	°C	35~60	35~60	35~60
	最小启动流量	L/min	2.7	2.7	2.7
	生活热水系统适用水压	MPa	0.03~1.0	0.03~1.0	0.03~1.0
天然气(12T)	耗气量(标准大气压)	Nm3/h	0.45~2.77	0.45~3.18	0.45~3.7
	额定燃气压力	Pa	2000	2000	2000
接口尺寸	采暖供回水口		G3/4	G3/4	G3/4
	热水进出水口		G1/2	G1/2	G1/2
	燃气入口		G3/4	G3/4	G3/4
	排/进气口直径	mm	60/100	60/100	60/100
烟道尺寸	最大直线长度	m	5	5	5

注：1 MPa = 10 bar

装箱单

序号	1	2	3	4
名称	整机	安装和使用说明书	配件包	排烟系统(独立包装)
数量	1台 1份		1套	1套

由于产品的改进，您所得到的采暖炉可能与本说明书中性能参数不完全一致，谨此致歉。

本说明书的信息如有变更恕不另行通知！

六、附件

6.1、技术参数与装箱单

技术参数

项目		单位	L1PB20-HC07(T)U1 L1PB26-HC07(T)U1
采暖额定热输入		kW	7.5~20	9.9~26
生活热水额定热输入		kW	7.5~20	9.9~26
额定供暖热输出		kW	6.0~18	8.5~23.5
电源性质			~220V, 50Hz	~220V, 50Hz
额定电功率		W	110	120
最小热负荷电功率		W	110	120
待机状态电功率		W	4	4
防水等级			IPX4	IPX4
电击防护等级			I类	I类
能效等级			2	2
高度×宽度×厚度		mm	725×400×325	725×400×325
重量		kg	33 35
采暖系统	最高工作水温	°C	90	90
	采暖水温设定范围(出厂默认35-75°C)	°C	35~85	35~85
	采暖系统最高工作水压	MPa	0.3	0.3
	膨胀水箱容积	L	6	6
	膨胀水箱初始压力	MPa	0.1	0.1
生活热水	输出功率(自动调节)	kW	6.0~18	8.5~23.5
	标称产热水率(△t=30K)	kg/min	8.3	11
	热水温度设定范围	°C	35~60	35~60
	最小启动流量	L/min	2.7	2.7
	生活热水系统适用水压	MPa	0.03~1.0	0.03~1.0
天然气(12T)	耗气量(标准大气压)	Nm3/h	0.85~2.1	1.08~2.7
	额定燃气压力	Pa	2000	2000
接口尺寸	采暖供回水口		G3/4	G3/4
	热水进出水口		G1/2	G1/2
	燃气入口		G3/4	G3/4
	排/进气口直径	mm	60/100	60/100
烟道尺寸	最大直线长度	m	5	5

注：1 MPa = 10 bar

装箱单

序号	1	2	3	4
名称	整机	安装和使用说明书	配件包	排烟系统(独立包装)
数量	1台 1份		1套	1套

由于产品的改进，您所得到的采暖炉可能与本说明书中性能参数不完全一致，谨此致歉。

本说明书的信息如有变更恕不另行通知！

六、附件

6.2、产品中有毒有害物质的名称及含量表

产品中有毒有害物质的名称及含量表
序号	部件名称	有害物质
		铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)	·明细表中的部件为不同型号产品所包含的主要部件的汇总,本产品是否包含该部件,以产品的实际配置为准。·明细表中未列明的,本产品中含有的其他部件及其均质材料均不含有害物质。·明细表中含有害物质的所有部件及其均质材料,均符合欧盟ROHS对有害物质限制使用的严格要求,请放心使用。·温馨提示:为了保护环境,本产品或其中的部件报废后,作为消费者您有责任将其与生活垃圾分开,送至有资质的回收站点,由回收处理站点按照国家相关规定进行分类拆解、回收再利用等。有关本产品的回收处理的详细信息,请咨询当地政府、废品处理机构等。
1	燃热组件 ○○○	○○○
2	换热组件及管件	×	○○	○○○
3	风机及排风组件	○○○	○○○
4	燃气阀	×	○×	○○○
5	电控组件	×	○×	○○○
6	传感器元件组	×	○×	○○○
7	水泵 ○○○○	○○
8	电源线、连接线	○○○	○○○
9	外壳模块 ○○○	○○○
10	包装、印刷品 ○	○○○	○○
11	安装附件 ○○○	○○○
12	螺钉、密封件 ○	○○○	○○
13	膨胀水箱 ○○○	○○○
本表格依据SJ/T 11364的规定编制○:表示该有害物质在该部件所有均质材料中的含量在GB/T 26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。

目录（安装说明书）

一、燃气采暖热水炉简介 15-16

1.1、安全符号说明 …… 15
1.2、内部结构图 16

二、安装说明 17-20

2.1、安装注意事项…… 17
2.2、安装尺寸需求 …… 17
2.3、采暖炉安装 17-18
2.4、同轴烟道安装 19-20
2.5、连接检查 20

三、电路连接 21-23

3.1、电路连接注意事项 21
3.2、室内温控器（选配）…… 21
3.3、外置水泵连接 21
3.4、外接储水箱系统连接方法 22
3.5、电气连接 23-24

四、运行调试 25-27

4.1、系统注水、补水与排空 25-26
4.2、点火和运行 …… 26
4.3、燃烧热输入调节 26-27

一、燃气采暖热水炉简介

1.1、安全符号说明

	危险!操作不当会对人身和生命有直接危害
	警示!安全指示和重要说明
	注意!注意事项和操作步骤
###	指导!操作步骤

一、燃气采暖热水炉简介

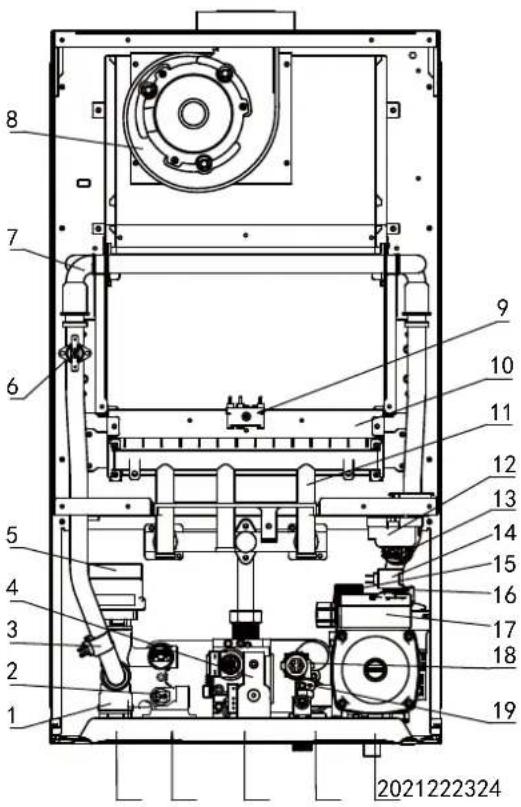

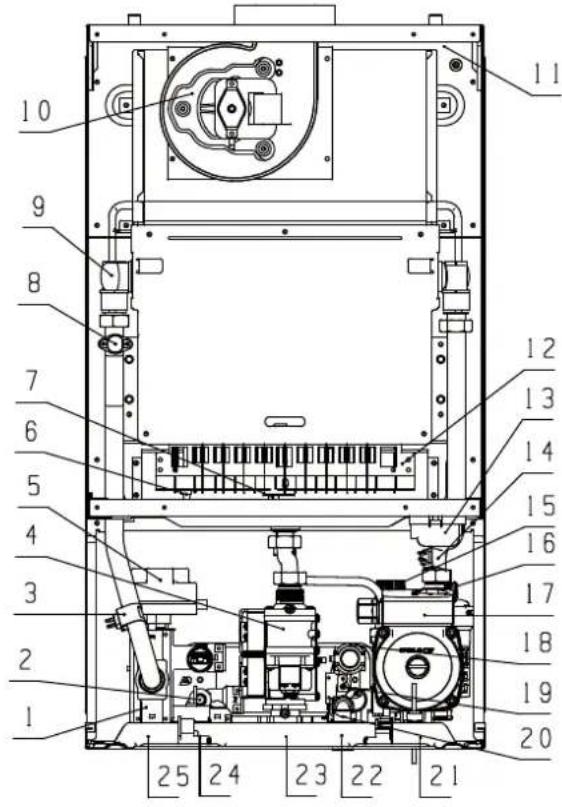

1.2、内部结构图

L1PB26/30/35-HD3(T)U1		L1PB20/26-HC07(T)U1
1.出水阀体	13.水压传感器	1.出水阀体	14.采暖回水NTC
2.热水NTC	14.采暖回水NTC	2.热水NTC	15.安全阀
3.采暖出水NTC	15.安全阀	3.采暖出水NTC	16.水泵排气阀
4.燃气比例阀	16.水泵排气阀	4.燃气阀	17.水泵
5.三通阀电机	17.水泵	5.三通阀电机	18.水流量传感器
6.安全限温器	18.水流量传感器	6.检测针	19.冷水NTC
7.主换热器	19.冷水NTC	7.点火针	20.进水阀体
8.风机	20.采暖回水口	8.安全限温器	21.采暖回水口
9.点火、感应电极	21.冷水口	9.主换热器	22.冷水口
10.燃烧器	22.燃气口	10.风机	23.燃气口
11.分配器	23.热水出水口	11.风压开关	24.热水出水口
12.点火器	24.采暖出水口	12.燃烧器	25.采暖出水口
		13.点火器

二、安装说明

二、安装说明

2.1、安装注意事项

2.1.1、用户与安装人员

1、采暖炉安装前，请联系当地专业售后服务中心，必须委托符合资格的专业技术人员进行安装。
2、采暖炉的安装使用，请按本说明书上方法进行，由于错误操作或安装不当引起的故障，不在免费维修范围内。
3、采暖炉安装后，安装人员应对采暖炉的排气系统进行位置标识，并向用户介绍采暖炉及其安全装置的使用方法。

2.1.2、安装墙壁要求

1、请不要安装在可燃性墙壁上，不耐热的墙壁应采取隔热保护措施。
2、安装墙壁为承重墙，非承重墙安装必须对墙面进行加固，必须达到承重机型的1.5倍重量。
3、内置储水箱的机型应考虑内部储水的重量。

2.1.3、安装环境选择

1、应选择性能与热负荷与采暖炉相匹配的采暖系统。
2、采暖炉安装与使用必须遵守当地建筑、燃气和其他相关条例。
3、禁止使用燃气管或水管作为设备接地线。
4、采暖热水炉须安装在环境温度在0℃以上的空间，否则需加装加热保温设施，避免冷热水管道以及其它辅助设施辅件冻损。
5、避免采暖炉周围空气有腐蚀性物质和大量灰尘!

采暖炉不适合室外安装

2.2、安装尺寸要求

1、最小安装间距上下及两侧各300mm，前方600mm。
2、采暖炉周围严禁存放各种易燃、易爆物品。

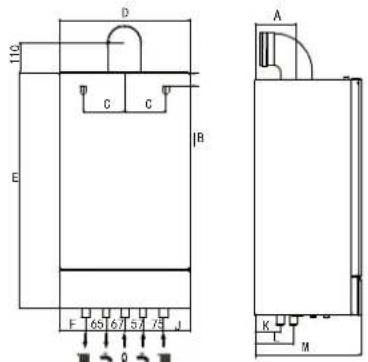

110 D C C B E F 65 67 57 73 J A K L M

图1

1、根据采暖炉的安装尺寸，预留管路连接空间，确定安装膨胀螺栓孔位置，保证水平。
2、钻出所有需要的孔，将自攻膨胀螺栓固定在墙面上。

二、安装说明

3、将采暖炉挂到膨胀螺栓上。

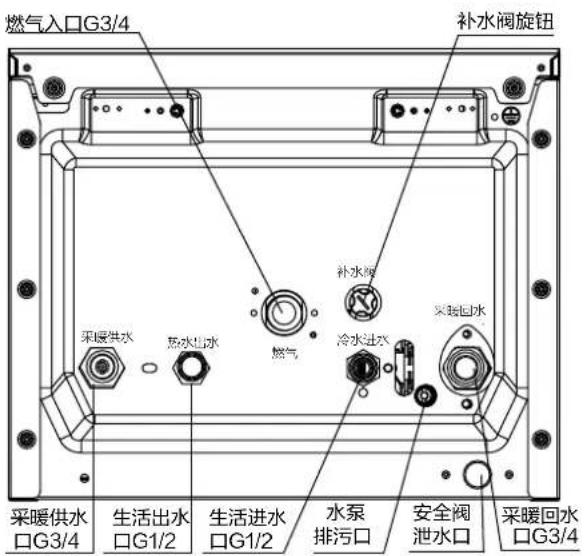

2.3.2、供暖、热水管连接

1、安装前应清洗采暖、热水系统的管道及室内自来水管，清除污泥与聚集物，并使管路密封，在系统回水管路应安装过滤器。
2、在安装时注意正确安装密封垫，有效避免泄漏。进出水管路连接不当导致接口泄漏有烫伤危险。
3、在采暖系统的最低位置安装注水及排水阀，便于系统注水和排水。
4、在采暖系统的最高位置安装排气装置。
5、若采暖管路上装有分水器或分水阀门时，平时使用过程中请至少打开一个，防止影响过热保护功能。
6、必须在供水管路上安装中间阀门。

1、水压及水质要求，供水压力范围0.03-1.0Mpa，水的硬度如果超过450mg/L请进行软化处理；
2、采暖系统中所有管道连接必须能够承受0.45Mpa的压力，热水管路能承受1Mpa的压力；
3、采暖配管中，主配管规格DN25以上，支管规格DN20以上；
4、必须在暖气的回水管上安装“Y”型号过滤器（需单独采购）。

2.3.3、燃气管相连

1、安装前需要对燃气管道内部进行清理。
2、检查燃气管路压力是否符合采暖炉负荷要求。
3、在安装时注意正确安装密封垫，有效避免泄漏。
4、安装检修阀、燃气阀及隔膜阀。
5、注意燃气接口的密封并打开燃气阀门检查是否有泄漏发生。

1、燃气供应管需要与主管道相连，请勿与其他燃气具混用管路。
2、燃气管道采用大于G1/2”的管道，建议安装燃气过滤器。
3、燃气管路有效通径规格DN15以上确认燃气表量程能满足采暖炉及其他燃气具使用。
4、燃气管应采用螺纹等金属硬连接，不要扭曲连接管。
5、必须使用燃气专用管，禁止使用胶质软管，切勿用水路波纹管代替燃气专用波纹管。

二、安装说明

2.4、同轴烟道安装

2.4.1、务必遵守以下安全提示和规定

◆ 进气/排气烟管道的安装只允许由海尔售后进行。
◆ 应遵守燃气采暖炉安装手册的规范。
◆ 安装烟管时，所有接口处必须密封，采暖炉与弯头、烟管之间的搭接长度不应小于30mm。
◆ 必须使用烟管自带润滑脂，以免损坏密封圈。
◆ 必须使用设备所配的专用同轴烟道，不得对烟道自行改造。
根据环境选择适合的烟道固定方向且烟道伸出外墙周围50cm不得有电源线及易燃物品。
◆ 最长烟管的折算长度不超过5m（90度弯头折算损失为1m）。
◆ 烟管竖直安装最大允许高度50cm。
◆ 禁止连接可能受热影响的排烟管道(例如铝箔烟管)。
◆ 没有安装烟管，禁止采暖炉运行。

型号	带风量限流环的最大长度	风量限流环规格	不带风量限流环的最大长度	给排气方式
L1PB26/30-HD3(T)U1	1 m	45mm	5m	1P
L1PB35-HD3(T)U1	1 m	/	5m
L1PB20-HC07(T)U1	1 m 40mm		5m
L1PB26-HC07(T)U1	1 m	45mm	5m

注：限流环的安装请咨询海尔售后。

2.4.2、安装步骤

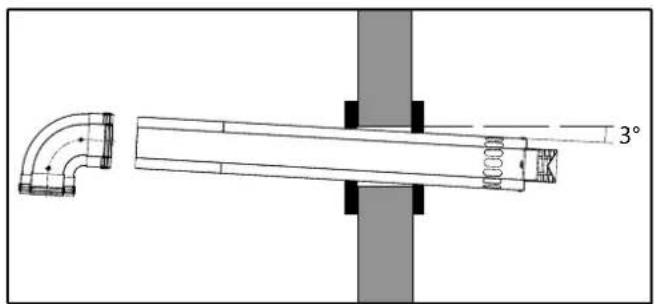

1、确定烟道安装位置，在墙上钻一个直径 120 ~mm （玻璃上 115 ~mm ）的通孔，保证烟道应沿排气方向向下倾斜3度防止冷凝水回流，同时建议使用冷凝水排水装置。

注：玻璃上切孔安装后，配上墙孔罩，用玻璃胶对缝隙进行密封。

2、同轴烟管上的进、排气孔必须全部伸出外墙，离墙最近的进气孔距外墙的距离不应少于100mm
3、将烟道连同密封垫一起通过墙孔，伸出外墙，然后向后拉，直至密封紧贴在外墙表面。
4、将同轴烟道连接到采暖炉上，保证内外烟道连接牢固。

外部橡胶防护套 标准烟管 弯头 硅胶密封圈 硅胶密封圈 大于10cm 排烟气口 进空气口 3° 标准连接方式 加长连接方式

二、安装说明

5、调整烟道和弯头的长度和方向到适合位置；
6、安装完毕清除烟道中的灰尘、铁屑等；
7、用水泥或类似材料密封排烟管与墙壁之间的间隙，装上墙孔罩。

烟道安装特殊情况处理

1、烟气溢出造成中毒危险；
2、如果选择的进气/排烟管道安装位置不合理，烟气可能涌入建筑物内；
3、靠近光源安装时请向用户说明，如有大量昆虫要定期清洁管口；
4、安装不当可能造成雨水进入造成设备损坏。

2.5、连接检查

水路连接

◆ 确保所有管路接口正确定位；
打开采暖供水和回水管路的阀门，通过符合要求的注水管路向采暖系统注水；
◆ 检查密封点和接头处是否有泄漏；
检查所有连接处是否有泄漏；

供气管路连接；

◆ 关闭燃气截止阀，防止燃气泄漏；
检查供气管路；
释放燃气管路压力。

烟道连接

◆ 检查烟道连接处，确保安装牢靠，密封完好。

三、电路连接

3.1、电路连接注意事项

1、采暖炉适用于220V/50Hz的电源，必须有可靠的接地。
2、电源线破损时采暖炉不能使用
3、更换电源线必须由厂家指定的专业技术人员更换，其他任何人员未经授权不得私自拆卸、更换电源线。
4、禁止用湿手操作采暖炉或者直接向采暖炉内倒入水进行清洗。

对任何电路部件进行操作时，必须先切断电源。

3.2、室内温控器连接（自行选购）

1、将电缆上TA端子上的短接线拆下；
2、将室内温控器控制端接到TA端子上；

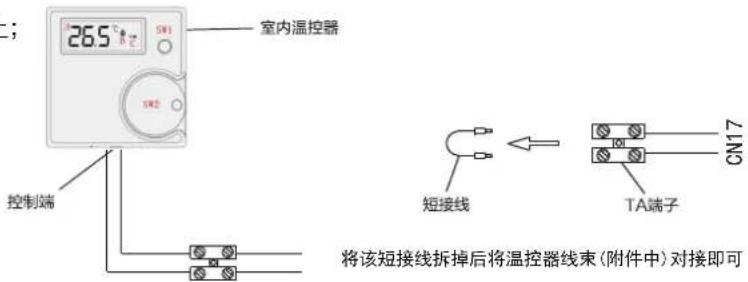

26.5°C SN1 室内温控器 SN2 控制端 短接线 TA端子 CN17 将该短接线拆掉后将温控器线束(附件中)对接即可

1、不能保证其他厂家的室内温控器与本采暖炉完全适配。
2、如果不安装室内温控器，请保留TA端子的短接线连接可靠，否则采暖功能无法运行。
3、连接室内温控器之前，需确认输入电源与其规定电压、频率相一致（电脑板端子编号以实际版图为准）。
4、只允许有资质的服务人员可以拆开温控器。

3.3、外置水泵连接

1、控制连接线要求：≥0.5平方毫米护套线。
2、若单台水泵额定电流超过1.5A，则不允许直接连接到电路板或控制器中，应选择合适的继电器或接触器进行连接。
3、外置水泵适用于220V/50Hz的电源，必须有可靠的接地。

外置水泵 AC 220V CN21

三、电路连接

3.4、外接储水箱系统连接方法

3.4.1、系统管路连接

储水箱温度传感器(NTC)接线

HD3系列: CN27 HC07系列: CN24

3.4.2、储水箱温度传感器(NTC)接线

1.HD3系列：将储水箱NTC连接线与主控板红色插座（CN27）连接；
HC07系列：将储水箱NTC连接线与主控板红色插座（CN24）连接；
2. 如若传感器连接线长，则可剪短一部分后再将线头分别连接牢固。

注：储水箱NTC参数

$$ \mathrm{B} (0 / 100 ^ {\circ} \mathrm{C}) = 3970 \mathrm{K} \pm 2 \%; $$

$$ R (25) = 49.12K \Omega \pm 2 \% 。 $$

3.4.3、外置三通阀接线

1. 仔细阅读电动三通阀使用说明，确认阀体线束的公共端1（N）、采暖端2（L1）、热水端3（L2）；
2. 将三通阀连接线与阀体上的线束按图示连接牢固；
3. 将连接好的端子插接于电脑板CN22端口。

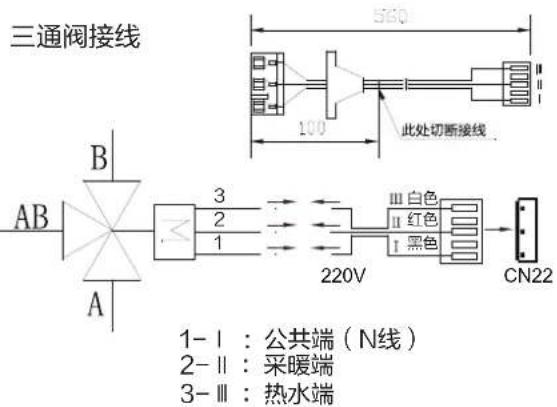

三通阀接线 560 100 此处切断接线 AB B 3 2 1 220V Ⅲ 白色 Ⅱ 红色 Ⅰ 黑色 CN22 1-Ⅰ：公共端（N线） 2-Ⅱ：采暖端 3-Ⅲ：热水端

1. 线路连接必须在断电状态下操作，否则可能会造成人身伤害。
2. 三通阀电缆必须连接正确，否则系统无法正常工作。
3. 强电的连接必须符合绝缘要求，否则会造成触电危险。

三、电路连接

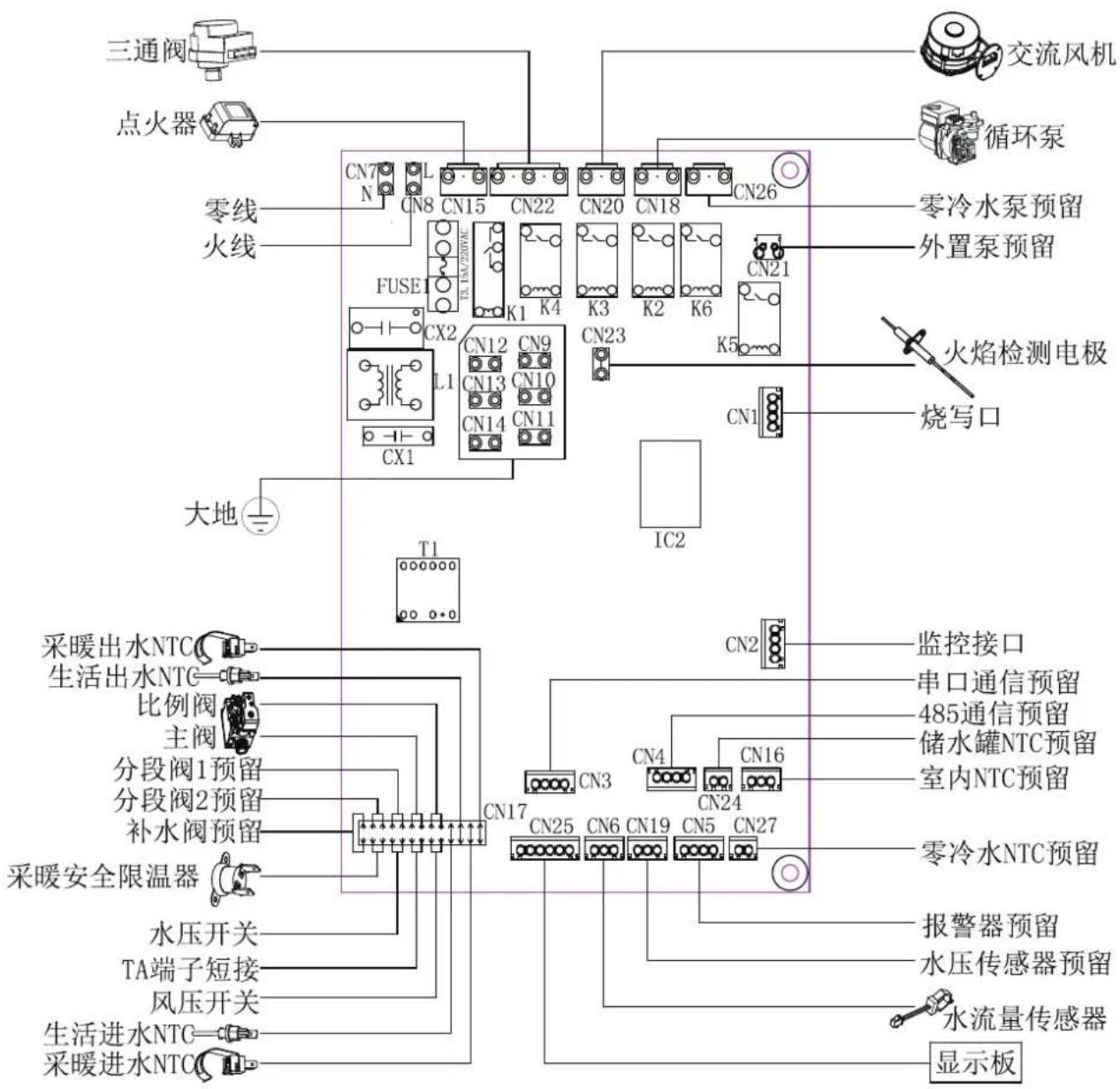

3.5、电气连接

L1PB26/30/35-HD3(T)U1

点火器 外置泵预留 零冷水泵预留 大地 烧写口 火焰检测电极 485通信预留 报警器预留 采暖出水NTC 生活出水NTC 比例阀 主阀 分段阀1 分段阀2 补水阀 采暖安全限温器 水压开关预留 TA端子短接 烟温开关预留 生活进水NTC 采暖进水NTC CN21 CN20 CN15 CN18 CN22 CN7 N CN1 CN23 CN11 CN10 CN13 CN14 CN4 CN9 CN12 CN5 IC3 CN8 L CX2 T1 14 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 室内NTC预留 监控接口 储水罐NTC预留 直流水泵控制预留 零冷水NTC预留 冷凝水检测预留 直流风机 水流量传感器 水压传感器 显示板 串口通信预留 循环泵 三通阀 零线 火线 CX1 BDI

1、由于产品优化，实际控制板接线方案请以实物为准；
2、图中所示配件仅作为参考示意，具体规格以实际为准。

三、电路连接

3.5、电气连接

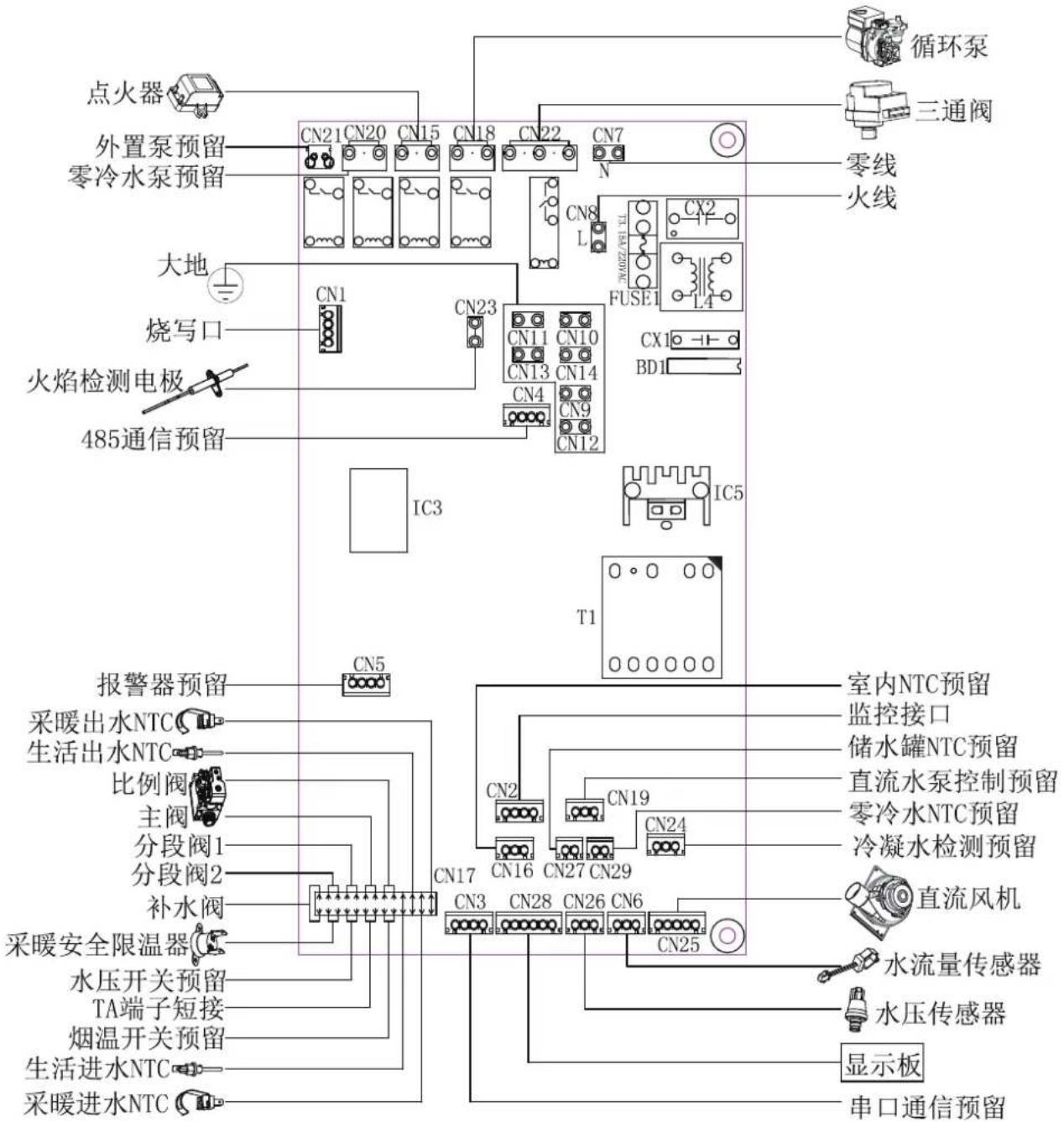

L1PB20/26-HC07(T)U1

1、由于产品优化，实际控制板接线方案请以实物为准；
2、图中所示配件仅作为参考示意，具体规格以实际为准。

四、运行调试

4.1系统注水、补水与排空

88° bar - 50° ERR + 关闭 关闭

HD3系列显示屏

MPa Haier

水压表

4.1.1、注水

1、确保水泵上的自动排气阀在拧松状态，拧松采暖装置上的排气阀，接通采暖炉电源，此时显示屏/水压表显示当前采暖系统水压。
2、打开补水阀，向采暖系统注水，需要时加入软化水（根据实际水质状况是否大于450mg/L来确定）。
3、观察显示屏/水压表，系统水压处于1.0-1.5bar之间时，停止注水，关闭补水阀。
4、在关闭燃气截止阀的状态下，运行采暖炉，系统水压若低于1.0bar，继续按照第2-3条内容进行注水，反复以上操作，直至水压稳定在1.0-1.5bar为止。
5、关闭采暖装置上的排气阀，保持水泵上的自动排气阀处于拧松状态（注意螺帽不要松脱）。

1、第一次注水时，必须在断电状态下由授权的专业人士操作。
2、第一次注水时，由于采暖系统内空气较多，系统水压显示在正常的情况下，仍可能出现ERR46，重复以上2-4条，直至系统稳定运行。时常检查系统工作压力，工作压力不低于1bar（0.1Mpa）。

4.1.2、补水

采暖炉配有手动补水阀，当运行过程中，采暖系统压力下降到1.0bar以下时，需要给系统补水：

1、在接通采暖炉电源情况下，关闭采暖炉燃气截止阀门；有水压表时，在不通电情况下，关闭采暖炉燃气截止阀门；
2、先检测采暖系统是否有漏水的地方，确认系统密闭无渗漏；
3、逆时针旋转补水旋钮约一圈，对系统进行补水；
4、当系统水压稳定在1.0-1.5bar时，顺时针旋紧补水旋钮，关闭补水阀。

1、补水结束后必须将注水/补水阀旋钮关闭，否则采暖炉将过压溢水。
2、安全阀泄水管必须用导管连接到地漏内，防止溢水后浸泡地板。
3、频繁补水需要确认管路接口是否有渗漏，如1\~2天内多次补水。

4.1.3、系统排空

采暖系统排空：

1、打开采暖炉和供暖系统的全部截止阀门。
2、打开采暖系统最低处排水阀，进行排水，直到无水流出时，证明采暖系统已排空，关闭最低处排水阀；

在开始排空前务必切断采暖炉的电源。

四、运行和调试

4.1.4、生活热水系统排空：

1、关闭采暖炉自来水进水截止阀。
2、打开热水水龙头且使其低于采暖炉的高度，进行放水，直到无水流出，证明热水系统已排空，关闭热水水龙头。
3、储水箱的排空详见储水箱的使用说明书。

4.2、点火和运行

1、禁止无水运行。
2、检查铭牌上的气种是否与实际相符。
3、检查采暖压力在1bar（0.1Mpa），燃气系统密封良好。

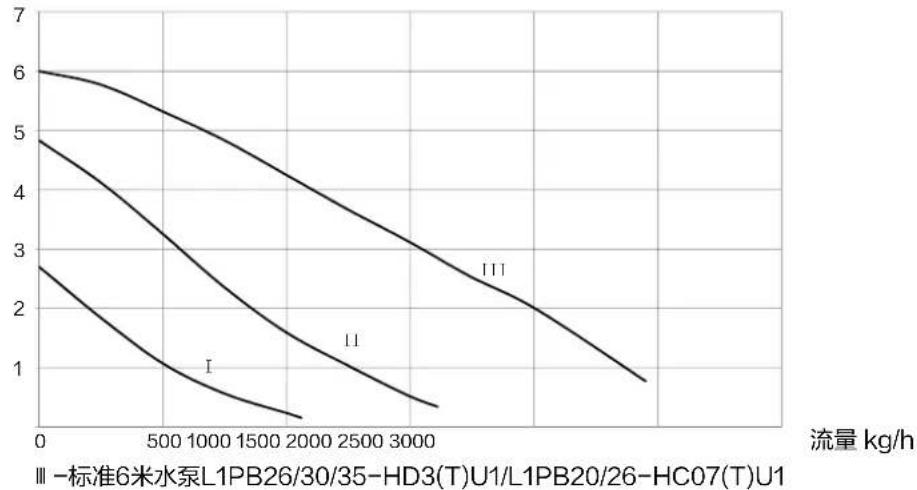

水泵特性曲线图

扬程 mH2O

4.3、燃烧热输入调节

4.3.1、额定最小热输入调节

1、将压力计接到测压口5，燃气采暖热水炉开机状态下，连续点击外出键“♡”/“外出模式”4次，进入最小热输入调节模式（显示屏显示PL）；
2、此时按采暖键“①”/“采暖模式”进入最小热输入比例阀电流调节模式（数字滚动显示PL对应数值），点击“+”或“-”键调节燃气比例阀电流，观察压力计示数；

3、当压力计示数调至设定值时, 点击采暖键 “☐” 退出最小热输入比例阀电流调节模式。

88 - PL + HD3系列

50℃ - + 温暖模式 外出节能 热水模式 舒适热水

HC07系列

4.3.2、额定热输入调节

1、同上操作，在最小热输入调节模式点击“+”或“-”键进入额定热输入调节模式（显示屏显示Ph）；

2、此时按采暖键“100”/“采暖模式”进入额定热输入比例阀电流调节模式(数字滚动显示Ph对应数值)，点击“+”或“-”键调节燃气比例阀电流，观察压力计示数；3、当压力计示数调至设定值时，点击采暖键“100”退出额定热输入比例阀电流

调节模式。

88+ - Ph + HD3系列

50℃ - + 湿度模式 外出节能 洗水模式 舒温热水

HC07系列

燃烧热输入调节仅限专业人士操作！

四、运行和调试

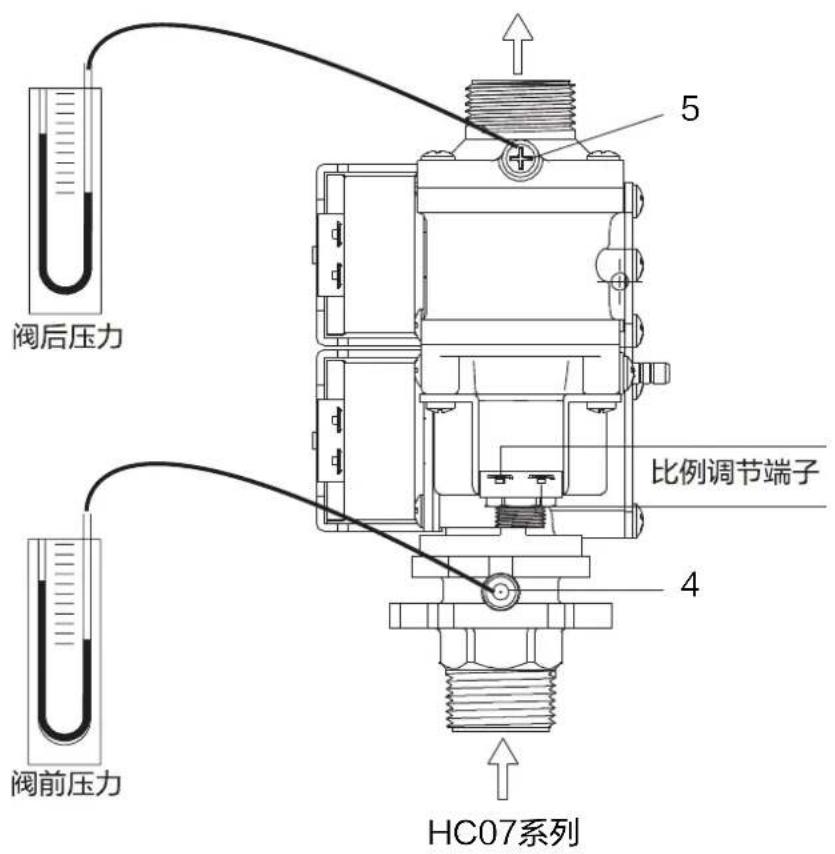

阀后压力 比例调节端子 MD EV1 2 1 4 5 HD3系列 阀前压力

阀后压力 比例调节端子 HC07系列 阀前压力 5 4

热输入调节完成后需重启燃气采暖热水炉。

产品合格证

产品名称：见铭牌/条码

产品型号：见铭牌/条码

出厂编号：见铭牌/条码

检验日期：见铭牌/条码

检验结论：经检验合

格准予出厂

检验印章：

青岛经济技术开发区海尔热水器有限公司

地址：山东省青岛市黄岛区海尔工业园

版次:2021年第2版

专用号:0040510318

厂家 代码：V12858
