用户手册 EHI6451BA ELECTROLUX

感谢您选购伊莱克斯电器。您选择的产品蕴含着我们数十年的专业经验和创新。该产品集独创性和时尚性于一身，在设计过程中想您所想，是您的不二之选。每次使用时，都可安心畅享其超凡效果。

欢迎来到伊莱克斯的世界。

获取使用建议、手册、故障排除和维修服务信息，请访问我们的官方网站 www.electrolux.com.cn 或者拨打全国统一客服热线 9510 5801

如需获得更好的服务，请在我们的官方网站注册您的产品。

目录

一、安全指南....3
二、产品描述....4-5
三、产品使用说明....5-9
四、使用小贴示....10
五、烹饪小贴示....11
六、清洁与保养....11
七、故障现象及处理方法.....12-13
八、操作时的噪音……13
九、技术参数....14
十、电气原理图....14
十一、环保说明....15
十二、安装说明....1547
十三、常见故障的识别与处理……18
十四、装箱清单....18
十五、维修服务指南……19
十六、产品保修卡....20

以下图示将会出现在说明书中，说明如下：

警告！与人身安全和避免电器受损有关重要信息。
i 通用信息和建议
环保信息

一、安全指南

警告：请按照说明书来做。没有参照执行造成的损失不在售后服务范围之内。
警告：如果该表面有裂纹，关掉器具以避免可能出现的电击。

（一）正确的使用

1、本电磁灶不适合以下人士使用：身体有障碍的（包括儿童），也不适合感知能力或精神有障碍的人士，或者缺乏使用经验及知识的人士，除非有人指导或有人能够负责他们的安全并在旁指导使用
2、请在使用电磁灶时留有人专人照看。
3、本电磁灶只适合在家中烹饪食物。
4、请不要把本灶具作为工作台面或当作储存平面使用。
5、请不要私自增加附件或修改本灶具。
6、请不要让易燃的、腐蚀性的或易融化的物质接触灶具，如：塑料、糖、箔纸等。
7、使用后，应通过控制器关上灶头，不能依靠盘探测器。

（二）儿童的安全

1、请不要让儿童玩耍该灶具。
2、避免小孩或废物偶然性地打开本电磁灶，我们建议启动儿童安全锁。

警告：附件在使用期间会很热，请让小孩远离本灶具。

（三）通用安全要求

1、产品应该由专业售后服务人员来安装。
2、产品为嵌入灶具，请确保灶具安装到合适、符合标准的嵌入工作台面后，再使用。
3、如果微晶玻璃碎裂或有裂纹时，请立即关闭电器，切断电源，防止触电。
4、如果维修，必须由专业训练的售后服务人员来做。
5、产品不能由外部的定时器或遥控系统来操作。

（四）使用时注意事项

1、如果玻璃表面有粘贴的标志或薄膜，请在使用前揭掉。
2、请小心使用，以免烫到。
3、请避免电磁灶的电源线碰到热的电器表面或热的装置。
4、如果油脂过热可能燃烧，请小心，心以免引起火灾。
5、每次使用完，请关闭相应的感应区。
6、使用心脏起搏器者，请向医生咨询向碘液用影响品。
7、金属物件如刀、叉、勺和盖不应放在烹饪区域表面，因为它们可能变热，以免发生烫伤等危险。
8、工作时或锅体移开后一段时间，烹饪区域留有余热，请勿触摸，小心烫伤。

（五）清洁时安全注意事项

1、!洁时，请将电磁灶电源关掉，等电磁灶冷却玻璃面板不再烫手后再!洁。
2、为了安全，请不要使用蒸汽或高压设备！洁电磁灶。

（六）如何避免损害！磁灶

1、掉落的物体容易损害玻璃面板。
2、其他物体如锅等容易碰伤玻璃面板的角，请小心。
3、不要在玻璃表面滑动铸铁、铸铝或者底部受损的烹饪器具，否则会划伤微晶玻璃。
4、当锅中液体溢出或微晶玻璃表面有熔化物时，请立即擦拭干净，以免引起燃烧。
5、严禁空锅干烧或电磁灶干烧，以免操作灶具及锅具。
6、严禁炸锅或深平底锅烧干，以免损坏灶具及锅具。

二、产品描述

(一) 烹饪)域分布

1 155 mm 2 190 mm 2 0 2mm 3 1 5 mbr 4 5

产品通过触摸控制来进行操作。功能由触摸来实现并且伴有蜂鸣声。只有触摸感应区域才能实现相应的功能，不要遮盖其他感应区域。

如果触摸一个区域超过6秒钟，电磁灶会关闭并伴有蜂鸣声。

1 增强功率
2 相对应区域显示
3 烹饪区域指示,定时器
4 定时器时间显示
5 加热设置选择
6 定时器
7 上锁/解锁
8 电源开/关指示

感应区域		功能
1	开/关 电磁灶开	/关
+	增加	增热设置/时间
-	减少	减少热设置/时间
- ⚠ +	定时器	定时功能,设定不同的时间
☐	锁定	锁定/解锁功能
☐B	功率增强	增强功率开/关

感应区域		功能
1	开/关 电磁灶开	/关
+	增加	增热设置/时间
-	减少	减少热设置/时间
- ⚠ +	定时器	定时功能,设定不同的时间
	锁定	锁定/解锁功能
	功率增强	增强功率开/关

（四）显示

显示		描述
0		工作区域关闭
u	保温	保温/停止+继续
1 - 9	加热设置	设定加热设置
A	自动加热	自动加热功能打开
E	错误	有故障发生
F	锅具探测	锅具不适合或太小或烹饪区域没有锅具
H	有余热	烹饪区域还很热
L	儿童安全装置	儿童安全锁功能已经设置
P	电源	电源已经打开
-	自动关闭	已经关闭

（五）余热指示

警告：余热有烫伤的危险。电源关闭后感应区域需要一段时间冷却。请查看余热指示灯H

余热可以用来给食物解冻或使食物保温。烹饪区域直接给锅具底部加热，玻璃面板只不过是被锅具底部的余热加热了。

三、产品使用说明

i 根据烹饪区域选择合适的锅。

（一）电源开/关

	控制面板	显示	指示灯
开	触摸 1 2秒钟	0/	灯亮起来
关	触摸 1 1秒钟	/	灯熄灭

电源打开后，秒钟内要进行设置或功能选择，否则产品会自动关闭。

（二）加热设置

	控制面板	显示
增加	触摸 +	1 到 9 / P
减小	触摸 -	9 到 0
烹饪区电源关闭	同时触摸+和 -	0

i 保温设置位于之间它用来给食物保温。

（三）自动加热功能

每个烹饪区域都设有自动加热功能。自动加热功能可以使烹饪区域保持在最高设置设置一段时间，然后再自动回到您最初的设定。

步骤	控制面板	显示
1.	设定最高设置
2.	稍等一会
3.	触摸 + 直到显示如右边
4.	触摸 — 直到您想要的设置(8 到 1/2 任一档位)	3 秒后显示 R

当显示自动加热阶段，如果您选择一个更高的设定，如从3到5自动加热功能则会被调整。

自动加热功能的时间长短与加热选择的不同有关系。

功率选择	自动加热时间长短(分钟:秒)
u	0:10
l	0:10
2	0:10
3	3:10
4	5:50
5	10:10
6	2:00
7	2:30
8	2:50
9	---

（四）触摸控制面板上锁/解锁

控制面板，在烹饪时可以上锁，以防止设置被修改，例如，当用抹布擦拭面板时。

	控制面板 显示
打开	触摸	(显示5秒钟)
关闭	触摸	(回到当前的功率设定)

当您关闭电器电源时，上锁功能也随之关闭。

（五）使用儿童安全锁

儿童安全锁是为了防止儿童在无意中使用电磁灶。

开启儿童安全保护锁

步骤	控制面板	显示信号/
1.	触摸打开电源,不要设定加热设置
2.	触摸4秒钟
儿童安全保护锁已经打开。

（六）在儿童安全保护锁下使用电磁灶

在这种情况下可以使用电磁灶，但只供使用一次，用完后，安全保护仍然有效。

步骤	控制面板	指示灯
1.	触摸1打开电源.	L
2.	触摸4秒钟	0亮起来
直到电源关闭,您可以照常使用电磁灶。

在这种情况下，设置要在10秒内完成，否则电磁灶会自动关闭。

（七）关闭儿童安全保护锁

步骤	控制面板	指示灯
1.	触摸1打开电源.
2.	触摸4秒钟	亮起来
3.	触摸1关闭电源.
儿童安全保护锁已经关闭。

（八）开/关 强功率功能

增强功率 ☐ 可以使感应区产生更多的能量，例如，可以烧开大量的水。增强功率功能可以持续约8分钟左右。过了这段时间，烹饪区域自动回到最高设置 ⑨ 的状态。

	控制面板	显示
打开	触摸 b	P
关闭	触摸 b或触摸—	9

如果不是直接选择增强功率功能，而是选择其他设置后，再选择增强功率功能，则增强功率功能结束后，会自动回到您之前选择的设置状态。

（九）功率管理模组

当所有的烹饪区域都设为9时，功率达到最大值。

两个烹饪区域共享一个管理模组（见左图），因此，

功率管理就会在这两个烹饪区共享一个最大功率。

换句话说，当一个烹饪区选择了增强功率功能时，另外一个烹饪区的功率就会相应地降低。

例如：

一个烹饪区域选择了功率档9。相对应的另一个烹饪区域选择了增强功率功能。如果增强功率功能执行，另一个区域又是9档，总功率就超过了最大功率限制。

为了实现这种用法，功率管理模组就会降低先开的烹饪区的9\$95功率（比如到档），同时也会显示或，最后稳定在此烹饪区域可能达到的最大功率（比如5）

(显示可能会在9和3之间变化或者其他数值，这取决于烹饪区域功率的大小)

另一个烹饪区域的增强功率会正常执行。

（十）定时器使用

所有的烹饪区域都可以同时使用定时器两个功能中的任何一个。

功能	条件	定时时间结束后
自动切断	任一个火力设置	蜂鸣声,00闪动,感应区域关闭
倒计时功能	感应区域没有在使用	蜂鸣声00闪动

当烹饪区域关闭时，定时功能也随之结束。
当一个烹饪区域设置了倒计时功能又选择了火力设置，烹饪区域会在计时结束后关闭。

（十一）不同烹饪区的定时功能选择

步骤	控制面板	显示
1.	触摸 !一次	第一个烹饪区域对应的指示灯闪烁	.00
2.	触摸 !一次	第二个烹饪区域对应的指示灯闪烁	.00
3.	触摸 !一次	第三个烹饪区域对应的指示灯闪烁	.00
4.	触摸 !一次	第四个烹饪区域对应的指示灯闪烁	.00

① 当您开始进行定时功能的时间设置时，对应烹饪区域的指示灯亮起。
如果您同时设置了其他区域的定时功能，几秒钟后，会显示所有定时功能中时间剩余最短的，同时相对应的区域指示灯也会闪烁。

（十二）定时设置

步骤	控制面板	显示
1.	用 ⚠️ 选择一个烹饪区域	相对应烹饪区域的指示灯闪烁
2.	触摸 + 或 - 调整相对应的时间	从01到99分钟
经过几秒钟,电源指示灯闪烁变慢。时间设置已经生效。时间开始倒数。

（十三）关闭时间设置功能

步骤	控制面板	显示
1.	触摸 ⚠ 选择要关闭的区域	相对应区域的指示灯闪得很快,剩余时间显示出来。
2.	触摸选择区域 —	剩余时间倒数至00
	同时触摸选择区域的 + 和 —	00 显示
指示灯熄灭。指定区域的定时功能被关闭。

(十四) 改变时间

步骤	控制面板	显示
1.	触摸	!选 择 一个区域	相对应区域的指示灯闪得很快,剩余时间显示出来。
2.	触摸	和 调整相对应的时间	从 到 分钟
经过几秒钟,指示灯闪烁变慢。时间设置已经生效。时间开始倒数。

（十五）显示剩余的时间

步骤	控制面板	显示
1.	触摸	1 选 择	一个区域
经过几秒钟,电源指示灯闪烁变慢。

(十六) DV定时功能结束时的蜂鸣声

步骤	控制面板	蜂鸣声
1.	触摸	蜂鸣声确认。
蜂鸣声功能取消。

(十七)!磁灶自动DV

电磁灶自动关闭

1、如果电磁灶电源打开，10秒内没有任何一个区域设定加热选择，电磁灶会自动关闭。
2、如果烹饪区域被物体覆盖超过10秒（如，锅，抹布等），蜂鸣声响起，同时灶具自动关闭。
3、如果所有烹饪区域已关闭，电磁灶也会在10秒后关闭。

控制面板

当电磁灶关闭电源后，控制面板上被物体覆盖超过去时10秒后，蜂鸣声会响起直到表面的覆盖物被拿走。

烹饪区域自动关闭

1、如果烹饪区域过热（例如当锅干烧时），烹饪区域会自动关闭。-显示。

再次使用前，烹饪区域必须设为0且等冷却后才能启动。

2、如果烹饪区域感应到锅具不适合，F会显示，2分钟后，对应烹饪区域的指示灯熄灭。
3、如果某一烹饪区域经过一段时间没有关闭，或者加热设置没有变化，相对应的烹饪区域会自动关闭，☐会显示，再次使用前，烹饪区域要设为0。

功率设定	多长时间关闭
	6小时
	5小时
[5CBY]	4小时
[KSB4]	1.5小时

四、使用小贴示

D于致癌物质丙烯酰胺

根据最近的科学研究，烹饪食物时过于焦化，（尤其是含有淀粉的食物）可能含有丙烯酰胺，会有损身体健康。因此，我们建议尽量调低烹饪食物的温度，不要使食物过焦。

电磁灶锅具的选择

锅具的材料	适合
铁,搪瓷	+
铸铁	+
不锈钢	+*
锅具底部多层	+*
铝,青铜,黄铜	-
玻璃,陶瓷,瓷器	-

* 锅具制造商会标明是否适合电磁灶使用。

适用性测试

锅具是适合电磁灶，如果...

1、…锅中放入少量水，放在感应区域，设为最高档时，能很快的被加热。
2... 磁铁能够吸在锅具的底部。

i 某些锅放在电磁灶上使用时，可能会产生噪音。这些噪音不是电磁灶的问题，并不影响使用。

锅具的底部

锅具的底部尽可能的厚且要平。

锅的尺寸

电磁灶会根据锅具的底部自动调整。然而根据电磁灶烹饪区域的大小，

锅具底部可以感应磁场的部分必须有一个最小尺寸。

烹饪区域的直径(毫米)	锅具感应部分最小直径(毫米)
2 02 180
190	145
1 5 5 120

i锅具要放在烹饪区域的中间。

节省能源提示

在烹饪区电源打开前，先将锅放在上面。
如果可能，锅上面尽可能放上锅盖。

五、烹饪小贴示

下面给出的例子仅供参考

加热设置	烹饪过程	适合烹饪的方式	烹饪的时间	小提示
0 电源关闭
1	保温	给0过的食物保温	根据需要	加上锅盖
1-2	熔化	调制西餐酱汁,熔化黄油,巧克力等	5-25分钟	适时地搅拌
1 - 2	煎制	制作松软的鸡蛋	10-40分钟	盖上锅盖
2-3	慢0	0饭、0牛:加热成品肉食	25-50分钟	0饭时加入适量的水0牛:时要适时的搅拌
3-4 蒸、炖		蒸蔬菜、!蒸鱼炖牛肉等	20-45分钟	蒸食物时加适量的调味汁及液体
4-5	蒸0	0马铃薯等	20-60分钟	加入适量的水如:25毫升的水,750克的土豆
4-5	蒸0	0大量的食物,炖菜或者0汤	60-150分钟	水与配料大约升3
6-7	小火煎炒	煎肉片、鱼片、牛排肉饼,炒蛋,做煎饼等	根据需要	要注意翻动,以免粘锅
7-8	中火煎炒	炒猪肉、牛肉等炖牛肉等	5-15分钟	要注意翻动,以免糊锅
9	大火煎炒、0炖	烧水,炒菜,炖牛肉等。

功率增强功能适用于需要快速煎炒时或需要0大量的水时。

六、!洁与保养

警告：尖锐的物体及具有腐蚀性的！洁剂会损伤玻璃面板，引起面板破碎。在每次使用后，请！洁面板表面的残留物及时抹干表面的液体。擦干净表面。

i 不能去除的玻璃表面的划痕或深色的污迹不影响产品的使用功能。

每次使用后清洁

1、含有糖的食物残渣，残留在面板上的塑料、锡箔纸等，要立即用刮刀去除。使用刮刀时，刮刀与玻璃表面成一定角度，使刀片划过表面，以容易去除。用湿润的抹布沾少量水，擦拭玻璃表面。最后，用干净的抹布擦干玻璃表/。

2、面板表面的水痕，油花，或亮的金属似的变色，请在电磁灶冷却后用专用的玻璃或不锈钢！洁剂去除。

七、故障现*及处理方法

问题 可能的原因 处理方法
电磁灶不能打开或不能操作	电磁灶已经打开超过 秒10	再次打开电源
	上锁功能打开	关闭上锁功能(参看“控制面板上锁/解锁”部分)
	儿童安全保护锁打开	关闭儿童安全保护锁(参看“儿童安全保护锁”部分)
	几个触摸区同时操作	一次仅触摸一个区域
	连续自动地关闭	移走任何(锅抹布等)放在控制面板上的覆盖物。再打开电磁灶电源。
余热指示灯不显示	烹饪区域开的时间很短,表面不热。	如果您感觉烹饪区域很热,请打电话给售后服务。
自动保温功能不启动	烹饪区域表面还很热	请稍等待表面冷却
	最高功率设定在	最高功率设定与自动保温功率相同
蜂鸣声自动响次6后产品关闭	一个或几个触摸控制区域被物体盖住超过10秒	移走覆盖物
蜂鸣声自动响起产品关闭	控制区域被物体全部或部分盖住	移走覆盖物
蜂鸣声响产品打开又关闭,5秒过后蜂鸣声再次响起	开/关区感应器被物体遮挡,如:被抹布盖住	控制面板上不要放物体
加热设置在两个数值之间变换	功率管理模组再降低感应区的功率	请查看“开关增强功率功能”
亮起来	锅具不适合	请选用适合的锅
	烹饪区没有锅	请把锅放在烹饪区内
	烹饪区感应到的锅具底部太小,不合适	请将锅具移到中外一个小的烹饪区
		请选用适合的锅
亮起来	过热保护已经启动	关掉烹饪区域,再次打开。
	自动关闭功能已经启动	关掉烹饪区域,再次打开。
与数字显示	电子错误	请将电源线取下几分钟(请将保险丝取出)如果再次接通后显示,请打电话给售后服务人员。

如果按照N/的方法，您还不能P决所遇到的问题，请您致！经销商或者我们的客户服务部门。

警告：电磁灶的维修应该交给专业的服务人员。不适当的维修可能造成危险。

如果因为不当的操作造成的产品故障，即使在保修期间，经销商或客户服务部门可能不会提供免费的维修。

0、操作时的噪音

因为锅具的底部材料及工艺的不同，当您在使用时可能会出现下面的噪音。

1、噼叭声 1

当使用的锅由不同的材料制成时（三明治式的结构）

2、鸣笛声 1

当锅具由多种材料制成（三明治式的结构），在单个或多个烹饪区使用高加热设置时。

3、嗡嗡声 2

一般出现在高加热设置时

4、咔嚓声 2

在电器开关过程时

5、嘶嘶声，嗡嗡声 3

电磁灶配备了降温用的风扇。在风扇运转时会听到风扇的旋转声，在电磁灶关闭后可能也会持续一段时间。

。以N所描述的噪音是正常的，不属于产品故障

型号	EHI6451BA
PNC	949 163 458
产品尺寸(长×宽)mm	590 x 520
嵌入台面开孔尺寸(长×宽)mm	560 x 490
电压(伏特)	220
频率(Hz)	50
能效等级	3级
电源线	已附
感应元件	区域	W
左前	1	2300/3200
左后	1	1400/1800
右前	1	1400/1800
右后	1	1800/2800
总计		7400

执行标准:GB4706.1; GB4706.22; GB/T 23128; GB21456

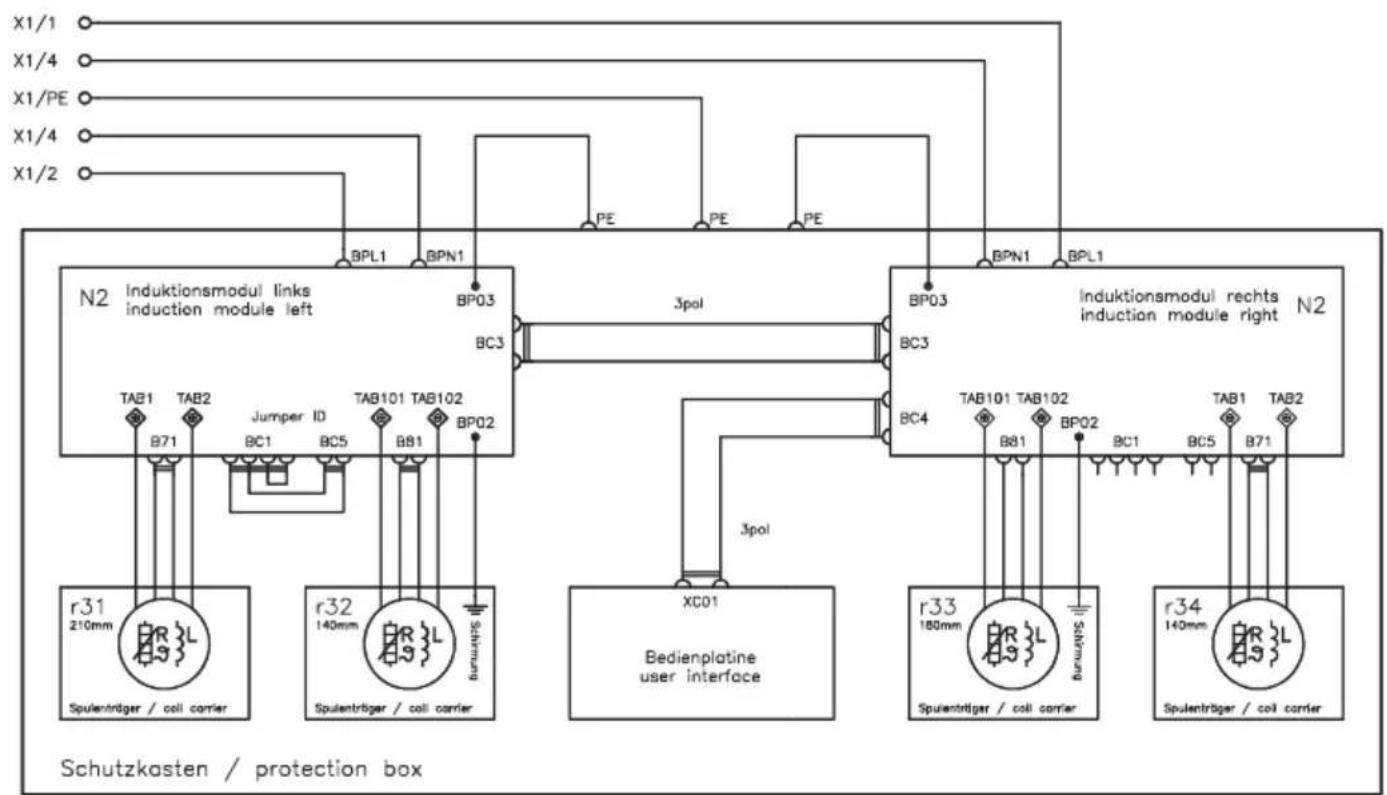

十、电气原理图
    subgraph_N2_Induktionsmodul_links_induction_module_left["Induktionsmodul links induction module left"]
        A1["TAB1"] --> B1["Spulentbrüger / coil carrier"]
        A2["TAB2"] --> B2["Jumper ID"]
        A3["r31 210mm"] --> B3["Spulentbrüger / coil carrier"]
        A4["r32 140mm"] --> B4["Spulentbrüger / coil carrier"]
        A5["r33 180mm"] --> B5["Spulentbrüger / coil carrier"]
        A6["r34 140mm"] --> B6["Spulentbrüger / coil carrier"]
    end

    subgraph_N2_Induktionsmodul_rechts_induction_module_right["Induktionsmodul rechts induction module right"]
        A7["BPL1"] --> B7["PE"]
        A8["BPN1"] --> B8["PE"]
        A9["BP03"] --> B9["BC3"]
        A10["3pol"] --> B10["BC3"]
        A11["3pol"] --> B11["BC4"]
        A12["BPN1"] --> B12["PE"]
        A13["BPL1"] --> B13["PE"]
        A14["BPN3"] --> B14["BC3"]
        A15["BPN2"] --> B15["BC3"]
        A16["BPN03"] --> B16["BC3"]
    end

    subgraph_SchutzkastenProtectionBox["Schutzkasten / protection box"]
        C1["Spluentbrüger / coil carrier"]
        D1["Spluentbrüger / coil carrier"]
        E1["Spluentbrüger / coil carrier"]
        F1["Spluentbrüger / coil carrier"]
    end

    A1 --> B1
    A2 --> B2
    A3 --> B3
    A4 --> B4
    A5 --> B5
    A6 --> B6
    A7 --> B7
    A8 --> B8
    A9 --> B9
    A10 --> B10
    A11 --> B11
    A12 --> B12
    A13 --> B13
    A14 --> B14
    A15 --> B15
    A16 --> B16
    A17 --> B17
    A18 --> B18
    A19 --> B19
    A20 --> B20
    A21 --> B21
    A22 --> B22
    A23 --> B23
    A24 --> B24
    A25 --> B25
    A26 --> B26
    A27 --> B27
    A28 --> B28
    A29 --> B29
    A30 --> B30
    A31 --> B31
    A32 --> B32
    A33 --> B33
    A34 --> B34

十一、环保说明

在产品上或包装上的标志,表明此种产品不能作为家庭垃圾处理。相反地要送到负责回收电子及电子产品的回收点。这类产品不正确的处理方式,可能带给环境及人类环境不良的后果,而您采用正确的处理方式,就能防止这种不良结果的发生。要获取这类产品回收的详细信息,您可以联系当地机构,您的家庭垃圾处理服务机构或您购买商品的商店。

包装材料

我们产品的包装材料都考虑到了环境,并且是可以回收的。所有的塑料零件上都有标志,如: >PE<, >PS<等。请把这些包装材料放在当地合适的垃圾处理设施中。

本产品零件中的有毒有害物质含量均在SJ/T11363-2006规定的限量要求以下。

十二、安装说明

警告!安全操作指南

警告!安装之前请阅读!必须遵守国家有效的法律,法规,官方指示及标准(安全规章及根据规章制定的回收规定等)。

重要!必须由专业资格的电气安装人员安排。必须遵循与其他电器间的最小距离要求。

必须安装防触电保护功能，例如，直接安装在产品下面的抽屉，上面要有保护隔板。 嵌入式的工作台面要有密封材料保护起来以防潮。密封材料可以使产品与台面间没有间隙。 请不要在产品与台面间使用硅胶材料。

避免靠近门和窗户安装产品。以免在门和窗户打开时，撞到锅具。

小心！警告！小心有触电危险。

1、电源线的主要端子是带电的。

2、请将电源切断。

3、必须在在电器前端安装额定电流值为50A的专用2极低压断路器（空气开关）

4、请按照接线图来连接线。接线方式：不使用插头，在空气开关和接线盒之间采用固定布线。

5、请遵循电气安全条例。

6、请确保防触电保护已经正确的安装。

7、产品必须由专业资格的人员安装。

8、连接松的、不合适的插头插座有可能会造成接触端了过热。

9、压线连接由专业资格的人员正确的安装。

10、电源线要由压线夹固定。

11、在产品的下面必须留有至少5毫米的通风口。

警告！当灶面表面超过95℃时，为防止危险，禁止一切台下作业

电气连接

在连接前,请检查标在产品铭牌上的名义电压,并选择相适应的电压。也请检查产品的额定功率,并确保所选用的线的尺寸符合当地接线规定。相关元件的工作电压为220V。断开电源的方法也要符合当地的接线规定,产品与主电源连接间要有一个装置,可以一次性切断电源,且保持开路最小3毫米的距离,例如自动保护断电器,地线漏电保护或保险丝。如果产品的主电源线损坏了,必须更换为新的(类型:245 IEC57(YZW) 300/500V线3x4mm²,或者更高)。电源线您可以从当地服务中心获得。必须按照粘在产品下面的接线图来连接。请注意,单相电连接火线需要连到接线盒的1或2上。地线连到 12 上。地线的长度要长过火线及零线。线的连接要符合有关规定及接线螺丝安全锁紧的规定。最后,连接线与电源线安全地连接在一起,再将接线盒的盖子紧紧地盖好。(盖到位)在第一次打开电源时,请将所有的粘在玻璃面板上的贴纸,薄膜等揭去。

警告！一旦主电源接好，请将每个烹饪区域调到最高功率检查确认。

1、产品配有另外一张完全一样的铭牌。在产品安装后，为了容易获得产品相关的信息，请将这张铭牌粘贴在工作台面附近容易看到的位置。

粘贴密封条

1、将嵌入台面周围擦拭干净。
2、将密封条有粘性的面粘贴在玻璃面板下面的外边缘上，确保密封条粘贴得平整。密封条的末端应该在中间位置重合。修剪过后（接头处可以2-3毫米的重叠），将两个末端压紧。

安装图

警告!台/下/超过 96，
禁止一切台/下的工作
安装的隔9应该为非易燃材料

十三、常见故障的识别与处理

当出现问题时，请您先对照说明书（“故障现象及处理方法”部分进行排除。上述故障排除后，您不能解决这些问题，请与我们的客户服务部门联系维修。为了能更快的帮到您，请您先准备好以下信息：

• 产品名称
  -具体的型号（Model）
• 产品代码（PNC）
• 产品机号（请查看铭牌）
• 错误的类型
• 产品显示的具体错误信息

十四、装箱清单

序号	名称	数量
1	整机	1
2	说明书	1
3	合格证	1
4	电源线	1
5	铭牌贴纸	1
6	海绵垫条	2

维修服务指南

伊莱克斯家用电器“三包”标准

为保证使用伊莱克斯家用电器的消费者获得满意的售后服务, 本公司将严格遵守国家颁布的有关法律, 遵照《中华人民共和国消费者权益保护法》、《中华人民共和国产品质量法》、《部分商品修理更换退货责任规定》和有关法规规定, 按如下标准提供“三包”服务。

一、整机免费保修一年，主要部件保修期详见下表。

名称	三包有效期(年)		主要部件名称
	整机	主要部件
电冰箱	1	3	压缩机、温控器、风扇电机、电磁阀、蒸发器、冷凝器、毛细管、过滤器、温控电路板、温度传感器
洗衣机/干衣机 1 3 电机、定时器、程控器、电容器、主控板、电机 驱动板
空调	1	3	压缩机、风扇电机、温控器
吸油烟机	1	3	电机、主控板(含弱电和强电部分)
消毒柜	1	3	主控板、紫外线灯管、光波管、风机组件、门锁
燃气灶	1	3	燃气阀组件(阀体,电磁安全阀,热电偶,微动开关等)、玻璃台面
嵌入式电灶	1	3	主控板、加热丝、控温装置
微波炉	1	2	电机、磁控管、定时器、主控板
嵌入式咖啡机	1	—	—
嵌入式烤箱	1	—	—
洗碗机	1	3	主控板、洗涤泵、加热器

二、“三包”有效期自购买收货之日算起。具体以收货签收单日期为准，如收货签收单遗失，则以发票日期为准。

三、对于为社会集团消费和生产消费购买的家用电器用户，其“三包”有效期为整机保修六个月。
四、本公司降价销售有外观瑕疵但不影响正常使用的家用电器,对其降价部位不再实行“三包”责任。
五、下列情况，不属于“三包”范畴之列，但可实行收费修理：

◆消费者搬运、安装、使用、维护、保管不当而损坏的。
◆自行或非经本公司授权维修中心拆修而造成损坏的。
◆无“三包”凭证及有效发票的。
◆ “三包” 凭证型号与修理产品型号不符或涂改的。
◆因不可抗拒力造成产品损坏的。

注释：消费者是指购买、使用本公司家用电器，并将本公司家用电器用于生活消费的个人和进行生活消费的单位；或者在接受本公司服务的个人和进行生活消费的单位。

伊莱克斯服务网络覆盖区域

TOP SERVICE

伊莱克斯北区服务网络

包括：北京、天津、内蒙古、河北、山西、黑龙江、吉林、辽宁、湖南、湖北、河南、陕西、青海、宁夏、甘肃、新疆

伊莱克斯东区服务网络

包括：上海、江苏、浙江、安徽、山东

伊莱克斯南区服务网络

包括：广东、福建、广西、江西、海南

伊莱克斯西区服务网络

包括：四川、重庆、贵州、云南

产品保修卡

顾客信息

购买日期		发票号码
顾客姓名		联系电话
顾客地址及邮编
产品名称		产品代码(PNC)
产品型号		产品机号
销售店名称		销售店电话

维修记录

维修站名称 ____ 送修日 ____

故障内容

故障原因

维修内容

维修技师签字 交验日期

维修站名称 ____ 送修日 ____

故障内容

故障原因

维修内容

维修技师签字____ 交验日期____

维修站名称 ____ 送修日 ____

故障内容

故障原因

维修内容

维修技师签字____ 交验日期____

地址:湖南省长沙市长沙经济技术开发区漓湘路98号和祥科技园

邮编:410100

服务热线:95105801

网址:www.electrolux.com.cn

产地：浙江杭州

版本：305518308/A
