产品类型	变频一拖多空调室外机
冷媒	R-410A
能效等级	CSPF 第1级
电源	单相220V/60Hz
断电记忆	支持
自动复位	支持
健康舒眠	支持
无线控制	支持（无线遥控器）
24小时定时	支持开关机定时
单独除湿	支持
故障诊断	支持
漏媒检测	支持
自体防霉	支持
风速自动控制	支持
可拆式面板	支持
智能恒温控制	支持
上下自动风向	支持
室温智能感测	支持
智能节能	支持（ECO模式）
室外机自动除尘	支持（关机时风扇反转）
室内机双边排水	支持
高密度空气滤网	支持
最大配管长度	70米
室内机组合能力	可达130%

常见问题 - MVC-3A100HB MIDEA

如何清洗室内机滤网？

关闭空调电源，打开室内机面板，取出高密度空气滤网。用软毛刷或清水轻轻刷洗，不可使用强力清洁剂。晾干后重新安装。建议每两周清洗一次。

ECO节能模式如何开启？

在制冷或制热模式下，按遥控器上的“节能”键即可开启ECO模式。压缩机将低频运转，节能约20%，同时保持舒适温度。

如何设定定时开关机？

按遥控器上的“定时开”或“定时关”键，然后用温度调整键设定时间（0-24小时），再次确认即可。定时功能可独立设置。

室外机自动除尘功能如何工作？

每次关机后，室外机风扇会自动反转数秒，吹走散热片上的灰尘和杂物。此功能可保持热交换效率，延长使用寿命。

自体防霉功能有什么用？

在制冷或除湿停机后，室内机会自动进行干燥防霉运转，将内部水分吹干，防止发霉和异味。此功能默认开启，可按遥控器“防霉”键手动设置。

遥控器上“智能感测”键是什么？

按下此键，遥控器会显示当前室内实际温度，并每3分钟向空调发送温度信息，实现更精准的温控。适用于用户所处位置温度异常时。

空调出现故障代码怎么办？

请先查阅说明书故障诊断章节，常见代码如E1（室内机故障）、E2（室外机故障）。若无法解决，请拨打客服热线0800-060-859。

这款空调适用多大面积？

此为一拖多室外机，需搭配室内机使用。根据搭配的总能力（如2.8+2.8+4.1kW），可覆盖约13-18坪（每2.8kW约4-6坪）。具体请参照搭配表。

如何连接WiFi模块？

WiFi模块为选配件，需单独购买。安装后，下载美的智能APP，按说明书扫描二维码绑定设备即可实现远程控制。

室外机安装需要注意什么？

选择通风良好、无遮挡的位置，确保排水顺畅。室外机与墙壁保持至少50mm间距。配管长度不超过70米，若超过需追加冷媒。

用户关于以下问题的提问 MVC-3A100HB MIDEA

0 问题 关于此设备。回答您知道的问题或提出自己的问题。

提出关于此设备的新问题

问题标题

详细说明问题

您的名字 / 昵称

电子邮件（仅通知）

电子邮件保持私密：仅用于在有人回复您的问题时通知您。

发布我的问题

还没有问题。成为第一个提问的人。

下载您的设备说明 空调 免费PDF格式！查找您的手册 MVC-3A100HB - MIDEA 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 MVC-3A100HB 品牌 MIDEA.

用户手册 MVC-3A100HB MIDEA

2019 年美的集團研發投入突破 100 億，是首家研發投入超過百億的家電企業。同時，20 個研發中心 “本土研發 + 海外中心” 的複合型結構源源不斷輸出新型技術。依託美的集團領先行業的智慧製造 M.IoT，為技術孵化與應用落地提供了變現能力，真正實現 “世界研發 + 工業智造 + 使用者互動” 一體化變革。

美的集團是綜合消費電器、機器人技術、工業自動化系統以及智能供應鏈（物流）領域的全球領先技術品牌。美的於全球已建立了一個擁有130,000多名員工，200多個子公司，60多個海外分支機構和12個戰略業務部門的全球業務平台。

從 2015 年起，美的一直對發展保持穩定的期望，包括三家國際信用評級機構不斷提高其信用評級。自 2016 年以來，美的集團連續三年被《財富》全球 500 強排名，而在 2019 年排名第 312 位，全球營收高達 375 億美元，為全球規模最大的白色家電品牌。

2019 年底更在台灣成立銷售分公司，與在地總代理商宇暉科技（家用）及美迪節能科技（商用）合作致力於美的空調的戰略佈局，除了品牌形象及廣告投入外，並加以開拓傳統經銷商及特販通路，將“資源整合，深耕台灣”作為美的於台灣市場的首要目標。期許在未來將美的集團的技術、產品及售後服務一步步引入於台灣市場，使消費者在空調及家電的選擇更加豐富，體驗更加美好的生活！

國內外發明專利

專利 2989 項 授權 464 項

實用新型專利

專利 6826 項
授權 4969 項

外觀設計專利

專利 6645 項 授權 3599 項

美的空調 深獲各界認同，世界各地代表性建築舉凡國際級體育場館、政府機關、國際機場、企業商辦、大型住宅群、醫院、學校等等皆有美的空調的愛用者，值得信賴好商品 — 美的空調

能源效率等級及顏色係按照經濟部能源局之規定，第1級效率最好（用電較少），第5級效率較差（用電較多）。

全系列變頻式產品符合 2017 年新能效標準，冷氣季節性能因素 CSPF 皆為第 1 級，相較於舊 EER 產品更加節能。

新型室外機結構

運用工程力學全新設計的外觀鈑件讓室外機整體結構強度提高 50% 以上，簡潔大方且堅固耐用。

室外機正面隱藏式螺絲設計，不因產生鏽斑而影響美觀。

快速製冷

新一代高速控頻啟動技術能夠讓壓縮機快速的提高運轉頻率、讓冷媒快速流動，較前一代機型加速時間減少約30%，當您進入酷熱的空間內開啟冷氣時，快速製冷便能瞬間給您涼爽的舒適溫度。

DC

全新 4D 直流變頻

變頻冷暖氣機能夠達到節能、舒適的效果其核心技術在於四大主要元件，包括壓縮機、室外機散熱馬達、室內機送風馬達及電子式膨脹閥，四個元件都應用 DC 直流的技術讓整體耗電量下降約 30%，再搭配新一代變頻模組可使系統運轉更為精密及準確，既舒適又節能。

ECO

ECO 節能

精密的變頻驅動技術讓壓縮機的轉速變化更接近室溫需求，進而達到節能的效果。
於夜間冷氣運轉中按下 ECO 功能約可再節能 20%，且不因為了達到節能目的而犧牲舒適性。

V-PAM 變頻控制

Vector+1-PAM 變頻控制技術使用較少的磁通量就能產生高旋轉扭矩，因此能大幅提升壓縮機的工作效率。

同時對應台灣潮濕氣候特別加強電子電路的防潮性，防潮塗層增加、防潮效果更勝以往。

基於自然模型和仿生學原理，美的風扇葉片設計可以有效地降低氣流阻力和噪音，並結合優化的風道設計使整體散熱效率提升了30%。

由熱影像圖中可見新型設計能有效提高熱傳效率。

舊

新

標準型風扇

美的新型 高靜壓風扇

變頻室外機每次運轉停機時會自動反轉風扇將附著於散熱片上的灰塵及雜物吹落，讓室外機保持良好的熱交換效果，節省電費並可延長使用壽命。

(MVC-A28HD 暂無此功能)

• V-PAM 變頻控制

Vector+1-PAM 變頻控制技術使用較少的磁通量就能產生高旋轉扭矩，因此能大幅提升壓縮機的工作效率。

Full DC Inverter Control

採用DC直流變頻技術效率提升 20%

鋁箔表面塗層採用三種材質、五層結構的奈米處理，具有良好的親水及防蝕性，使產品能達到長效防塵、提高熱傳效率、延長產品壽命等優點。

新一代高效率雙氣缸壓縮機，以有限的體積置入 2 個壓縮缸平衡運轉，可使振動量減少 75% 以上，體積小、噪音低，容許運轉範圍極大化。

(註：僅部分機型，6.5kW 以上採用)

- 内螺紋銅管

熱交換器採用新一代的內螺紋銅管，管內螺紋數由原先的 45 條增加至 54 條，提高了熱交換面積，進而達到體積小、高效率的目標。

操作簡便

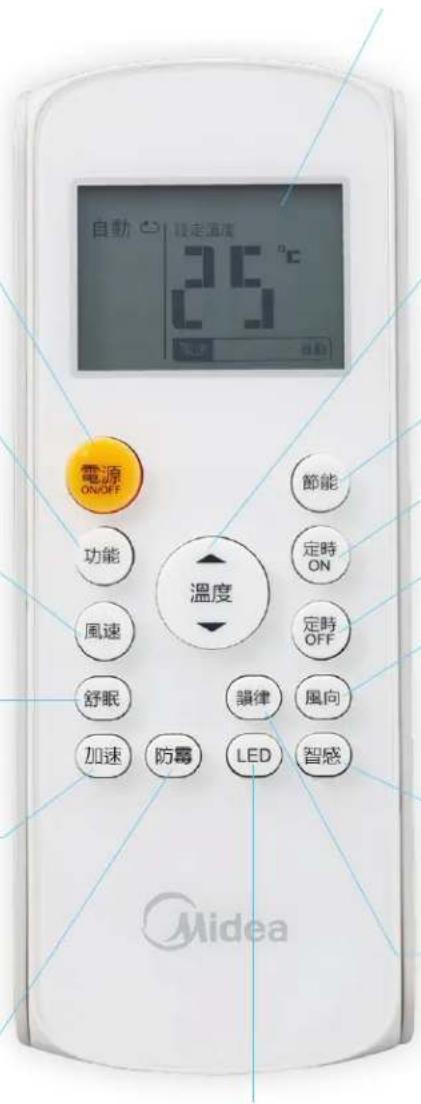

遙控器功能說明

液晶顯示螢幕

遙控器上電時，所有液晶顯示圖標都點亮。

電源 ON/OFF

按歷此鍵可啟動或者關閉調整器。

功能鍵選擇

每按該鍵一次，將選定一個功能 功能選擇順序如下： 自動 → 冷氣 → 除濕 → 暖氣 → 送風 說明：冷暖型才有暖氣功能

風速鍵設定

按壓此鍵，按如下順序設定風速自動 → 低速 → 中速 → 高速

舒眠鍵

按下此鍵，系統將進入舒眠節能運行狀態。此功能只能在冷氣，暖氣和自動模式下才有效

速冷鍵

在冷（暖）氣模式下，按壓此鍵。空調器將進入快速製冷（熱）狀態，再次按壓該鍵，即可取消加速模式。

防霉鍵（清淨鍵）

在開機冷氣 / 除濕狀態下，按壓此鍵。機器進入乾燥、防霉運轉行程。暖氣、送風和關機狀態下無效鍵。

按壓此鍵關閉（開啟） 空調上的數字顯示。

溫度鍵

按壓此鍵可調高設定溫度，每按一次調高一度，最大值為30度。

溫度鍵

按壓此鍵可降低設定溫度，每按一次降低一度，最小值為17度。

節能鍵

按壓此鍵可以開啟空調器的節能運行模式。

定時開鍵

按壓此鍵可以設定定時開機。

定時關鍵

按壓此鍵可以設定定時關機。

風向鍵

按壓此鍵，可以將導風葉片固定在某一特定角度。每按一次擺動6度，當擺動一定位置會影響製冷製熱效果時，它將自動調整擺葉角度（上下）。

智能感測鍵（隨身鍵）

按壓此鍵，遙控器顯示所在空間實際溫度：每隔3分鐘自動將訊息發送給空調器。

韻律鍵

按壓此鍵，導風葉片將自動上下擺動。再按一次，葉片將停止擺動。

工程模式（技術人員專用）

新一代的產品技術將許多繁瑣的功能內建於軟體中，利用遙控器簡單的設定即可選擇部份特定功能的開啟或關閉，比起以往需更換或修改電子電路來的簡單，例如：斷電記憶、風向記憶、最低溫設定等等，可視特定需求做調整。

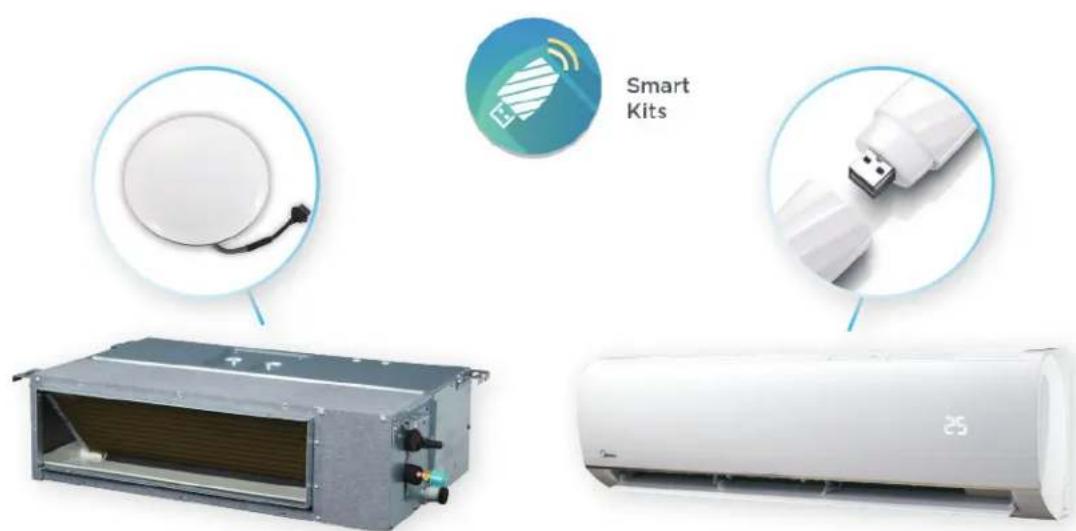

WiFi 模組（選購品）

冷氣運轉時會在室內機內部殘留水分，長時間累積容易造成發霉而產生異味。自體防霉的乾燥行程可將機體內的水分風乾進而達到防霉抑菌的效果。

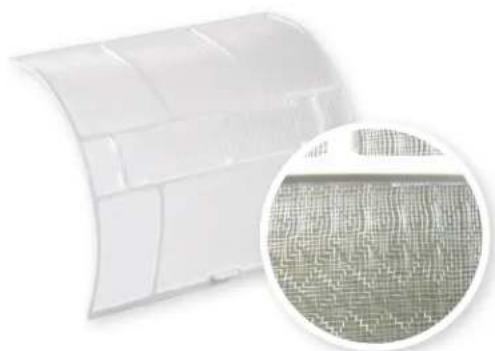

新機種採用高密度硬質濾網，對於細小汙物的攔阻率更高且方便清洗不易損壞、變形，健康舒適又耐用。

舊型濾網

網線較粗，編織網目大小不一

兩片水平導風板搭配微孔設計，可以改變氣流方向以緩解直吹的不適。

微孔矩陣

兩片導風板上 7928 個微孔結合仿高爾夫球表面凹槽的曲面設計，可以柔化氣流。

沙漏結構 二次增壓

沙漏結構

冷空氣通過具有沙漏型結構的數千個微孔，每道氣流被均勻地壓縮、排放、混合及擴散。

PEED

快速製冷技術

COOLING MODE: 出風口溫度在40秒內降至23°C
HEATING MODE: 出風口溫度在1分鐘內達到35°C

70mm 寬的超廣角出風口搭配大直徑的貫流風扇，可以迅速地達到您想要的舒適溫度。

AI 高速控頻啟動技術

在啟動後 6 秒內即可達到 65Hz 的運轉頻率並在如此高的轉速下穩定工作，提供強大的冷卻性能。

360° 革命性的創新三面氣流出風口 包覆·均衡·輕柔

URROUND

氣流環繞技術

無風感空調 3 方出風的優點

傳統空調	無風感空調
單一出風口	三方向出風口 √
冷房效應不均	室內溫度均衡 √
氣流僵直且集中	氣流柔順防直吹 √

Silence 靜音設計

更好的生活 更美滿的夢 21dB 超寂靜運轉

21 dB(A)	40 dB(A)	60 dB(A)	80 dB(A)
如花语	如图音韵	电子的嗓音	火车的嗓音

Sense 三種風感模式

Saving 智慧節能模式

選擇 iECO 模式以達到超低能耗

得益於 Alpha Energy Chip 對變頻模組的精確控制,使壓縮機可以在 12Hz 低頻率下穩定運轉。

CSPF	能效等級
5.93	第一級

Slim 外觀設計

防直吹 S 型柔美曲線柔風感 3D 光感曲面無風感 極地白外觀

機種	室外機+室內機適用評數		冷/暖房能力	CSPF	能源效率等級	外型尺寸寬×高×深(mm)
一對一冷暖型	MVC-GX28HA	4~6x325x190	2.8(kW)	5.93 1		800 x 555 x 330
	MVS-GX28HA 940
	MVC-GX36HA	5~7x325x190	3.5(kW)	5.93 1		800 x 555 x 330
	MVS-GX36HA 940

新豪華系列

R-32

環保新冷媒

新豪華系列採用 R-32 環保新冷媒，不會破壞臭氧層、有效減少溫室效應更能大幅降低二氧化碳之排放，冷媒本身效率更較以往提升 3% 以上，是目前家用空調產品最廣泛使用的冷媒之一。

高效率設計

新豪華系列擁有新冷媒的環保特色外，還搭配了新形式的散熱風扇、高牙數的內螺紋銅管及至臻金散熱鋁片，整體散熱效率提升約15%，進而呈現出產品體積小、效率高、節省安裝空間等優點。

全系列產品皆採用新型至臻金鋁箔翅片，鋁箔表面塗層採用三種材質、五層結構的奈米處理，具有良好的親水性及防蝕性，可長效防塵、延長壽命、提高熱傳效率等優點。

新豪華系列室內機採大平面設計，外觀大方雅能輕易融入空間。內藏式 VLED 顯示器，由內向外投射在面板上，面板簡潔美觀、光線柔和舒適，夜間使用時更能完全熄滅沒有光害。

室外機自動除塵

新豪華系列室外機在每次關機時會自動反轉風扇將附著於散熱片上的灰塵及雜物吹落，讓室外機保持良好的熱交換效果，節能省電並可延長使用壽命。

當冷氣運轉時會在室內機內部殘留水分，自體防霉的乾燥行程可將機體內部水分風乾，達到防霉抑菌的效果。

室外機	MVC-G22HA MVC-G28HA MVC-G36HA MVC-G40HA
室內機	MVS-G22HA MVS-G28HA MVS-G36HA MVS-G40HA
冷暖房能力kW	2.3 2.8 3.6 4.1
CSPF	5.93 5.93 5.93 5.33
適用坪數	3~5 4~6 5~7 6~9
外機尺寸WxHxD(mm)	770 x 555 x 300 770 x 555 x 300 770 x 555 x 300 770 x 555 x 300
內機尺寸WxHxD(mm)	805 x 300 x 190 805 x 300 x 190 965 x 320 x 215 965 x 320 x 215
	能源效率第1級	能源效率第1級	能源效率第1級	能源效率第1級

室外機	MVC-G50HA MVC-G63HA MVC-G74HA MVC-G85HA
室內機	MVS-G50HA MVS-G63HA MVS-G74HA MVS-G85HA
冷暖房能力kW	5.2 6.5 7.4 8.5
CSPF	5.33 5.33 5.11 5.11
適用坪數	7~10 8~12 9~14 12~18
外機尺寸WxHxD(mm)	845 x 705 x 360 845 x 705 x 360 845 x 705 x 360 945 x 810 x 410
內機尺寸WxHxD(mm)	1080 x 335 x 225 1080 x 335 x 225 1080 x 335 x 225 1260 x 365 x 285
	能源效率第1級	能源效率第1級	能源效率第1級	能源效率第1級

斷電記憶、自動復歸

健康舒眠

無線控制器

24小時定時開、關機

單獨除灑

故障診斷

漏媒檢知

自體防禍

風速自動控制

可拆式面板

智慧型恆溫控制

上下自動風向

室溫智能感測

智慧節能

室外機自動除塵

室內機雙邊排水

高密度空氣濾網

CSPF 第1級

豪華系列變頻式冷暖型，符合最新國家能效標準，冷氣季節性能因素 CSPF 皆為第 1 級，相較於舊 EER 產品更加節能。

ECO 節能

精密的變頻驅動技術讓壓縮機的轉速變化更接近室溫需求，進而達到節能的效果。
於夜間冷氣運轉中按下 ECO 功能約可再節能 20%，且不因為了達到節能目的而犧牲舒適性。

鋁箔表面塗層採用三種材質、五層結構的奈米處理，具有良好的親水及防蝕性，使產品能達到長效防塵、提高熱傳效率、延長產品壽命等優點。

變頻冷暖氣機能夠達到節能、舒適的效果其核心技術在於四大主要元件，包括壓縮機、室外機散熱馬達、室內機送風馬達及電子式膨脹閥，四個元件都應用 DC 直流的技術讓整體耗電量下降約 30%，再搭配新一代變頻模組可使系統運轉更為精密及準確，既舒適又節能。

室外機	MVC-A28HD	MVC-A36HD	MVC-A40HD	MVC-A50HD	MVC-A63HD	MVC-A71HD	MVC-A85HD
室內機	MVS-A28HD	MVS-A36HD	MVS-A40HD	MVS-A50HD	MVS-A63HD	MVS-A71HD	MVS-A85HD
冷暖房能力kW	2.8 3.6 4.1	5.0 6.5 7.2	8.5
CSPF	5.93 5.93	5.33 5.33	5.33 5.11	5.11
適用坪數	4~6 5~7	6~9 7~10	8~12	9~14	12~18
外機尺寸W×HxD(mm)	800 x 555 x 330	800 x 555 x 330	800 x 555 x 330	845 x 705 x 360	945 x 810 x 410	945 x 810 x 410	945 x 810 x 410
內機尺寸W×HxD(mm)	805 x 285 x 195	960 x 300 x 215	960 x 300 x 215	960 x 300 x 215	1040 x 325 x 220	1040 x 325 x 220	1260 x 360 x 280
	第1級	第1級

斷電記憶、自動復歸

健康舒眠

DC 直流變頻

無線控制器

24小時定時 開、關機

單獨除漏

故障診斷

漏媒檢知

故障診斷

漏媒檢知

自體防霉

風速自動控制

可拆式面板

智慧型恆溫控制

上下自動風向

室温智能感測

智慧節能

室外機自動除塵 *MVC-A28HD 除外

室內機雙邊排水

高密度空氣濾網

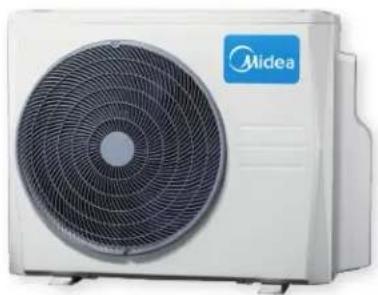

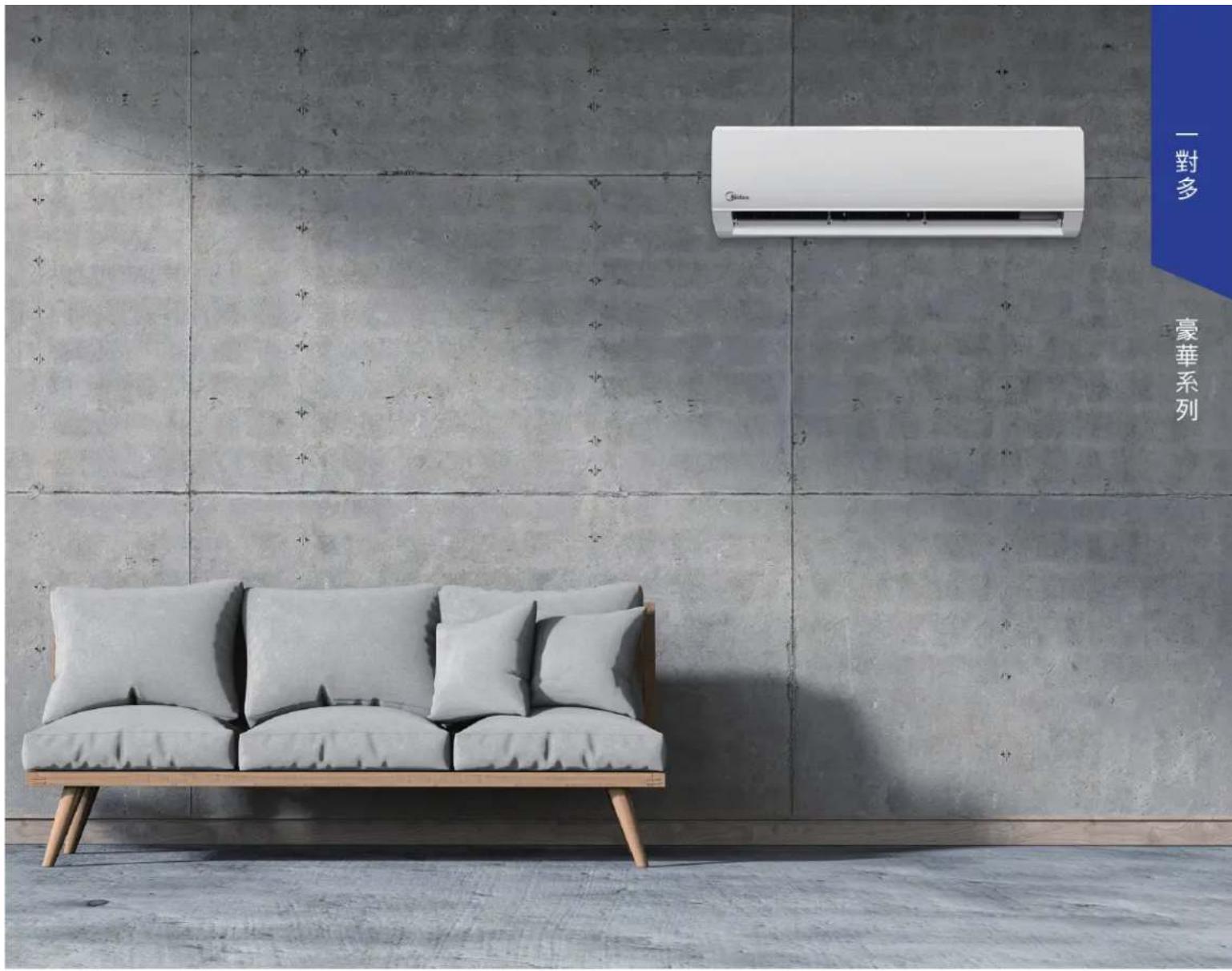

豪華系列一對多

R-410A

一對多變頻室外機有多種能力選擇，針對不同的空間及裝潢需求可靈活搭配適當的室內機，壁掛型或埋入型皆可自由組合。

系統最大的容許配管長 70 公尺、室內機的組合總能力可達 130%，足以對應各種室外機安裝空間的需求，為新式建築外觀美學提供最佳的選擇方案。

一對二 一對三 一對四
一對多變頻分離式能力搭配表

搭配方式	MVC-2A52HB MVC-2A74HB MVC-3A85HB MVC-3A100HB MVC-4A130HB
一對二	2.2 + 2.8 2.2 + 5.0 2.8 + 6.5 5.0 + 5.0 6.5 + 6.5
	2.2 + 3.6 2.8 + 5.0 2.8 + 7.2 3.6 + 6.5 6.5 + 7.2
	2.2 + 4.1 3.6 + 3.6 3.6 + 5.0 3.6 + 7.2 7.2 + 7.2
	2.8 + 2.8 3.6 + 4.1 3.6 + 6.5 4.1 + 6.5
	2.8 + 3.6 3.6 + 5.0 4.1 + 4.1 4.1 + 7.2
		4.1 + 4.1 4.1 + 5.0 5.0 + 6.5
			4.1 + 6.5 6.5 + 6.5
			5.0 + 5.0

搭配方式	MVC-3A85HB MVC	-3A100HB MVC-4A130HB
一對三	2.8+2.8+2.8 2.8	+2.8+4.1 2.8+3.6+6.5
	2.8+2.8+3.6 2.8	+2.8+5.0 2.8+4.1+6.5
	2.8+2.8+4.1 2.8	+2.8+6.5 2.8+5.0+5.0
	2.8+2.8+5.0 2.8	+3.6+4.1 2.8+5.0+6.5
	2.8+3.6+3.6 2.8	+3.6+5.0 2.8+6.5+6.5
	2.8+3.6+4.1 2.8	+3.6+6.5 3.6+4.1+6.5
	3.6+3.6+3.6 2.8	+4.1+4.1 3.6+5.0+6.5
	2.8+4.1+5.0 4.1+4.1+4.1
		3.6+3.6+3.6 4.1+4.1+5.0
		3.6+3.6+4.1 4.1+4.1+6.5
		3.6+3.6+5.0 5.0+5.0+5.0
		3.6+4.1+4.1
		3.6+4.1+5.0
		4.1+4.1+4.1

搭配方式	MVC-4A130HB
一對四	2.8+2.8+2.8+5.0
	2.8+2.8+2.8+6.5
	2.8+2.8+3.6+3.6
	2.8+2.8+3.6+4.1
	2.8+2.8+3.6+5.0
	2.8+2.8+3.6+6.5
	2.8+2.8+4.1+5.0
	2.8+2.8+4.1+6.5
	2.8+3.6+3.6+3.6
	2.8+3.6+3.6+5.0
	2.8+3.6+3.6+6.5
	2.8+3.6+4.1+4.1
	2.8+3.6+4.1+5.0
	2.8+4.1+4.1+4.1
	2.8+4.1+4.1+5.0
	3.6+3.6+3.6+3.6
	3.6+3.6+3.6+4.1
	3.6+3.6+3.6+5.0
	3.6+3.6+4.1+4.1
	3.6+3.6+4.1+5.0
	4.1+4.1+4.1+4.1

註 1：聯絡線分為 2 組，1 組供應室內機電源；另 1 組作為通訊用，通訊線請採用隔離線以避免雜訊干擾。
註 2：B28HD/B36HD 隨貨給付 4 分轉 3 分接頭，B74 隨貨給付 3 分轉 2 分接頭。

並可視安裝環境之需求調整回風口位置於後方或底部。

- 機體預留新鮮空氣接口

可搭配其他產品，優化室內空氣。

室外機	MVC-A28HD	MVC-A36HD	MVC-A40HD	MVC-A50HD	MVC-A71HD	MVC-A85HD	MVC-A100HD	MVC-A140HD
室內機	MVF-B28HD	MVF-B36HD	MVF-B40HD	MVF-B50HD	MVF-B74HD	MVF-B85HD	MVF-B100HD	MVF-B140HD
冷暖房能力kW	2.8 3.6	4.1 5.0 7.4	8.5 10.5 14.0
CSPF	5.42 4.9	1 5.33 5.11	5.11 5.11	5.03 5.03
適用坪數	4~6 4~6	5~7 6~9 7~	10 8~12 11~17 15~23
外機尺寸W×H×D(mm)	800 x 555 x 330	800 x 555 x 330	800 x 555 x 330	845 x 705 x 360	945 x 810 x 410	945 x 810 x 410	945 x 810 x 410	950 x 1335 x 415
內機尺寸W×H×D(mm)	700 x 200 x 505	700 x 200 x 505	880 x 210 x 675	880 x 210 x 675	1100 x 250 x 775	1100 x 250 x 775	1360 x 250 x 775	1200 x 300 x 875

斷電記憶、自動復歸

無線控制器

單獨除濕

故障診斷

智慧節能

室溫智能感測

智慧型恒温控制

健康舒眠

24小時定時開、關機

DC 直流變頻

漏媒檢知

自體防霉

風速自動控制

室外機自動除塵*2.8kW 無此功能

超值系列 壁掛型室內機

R-410A

送風機			MVF-D28CA	MVF-D40CA	MVF-D50CA	MVF-D71CA	FC1000A FC1	200A FC1600A
室外機(建議選購機型)			MVC-D28CA	MVC-D40CA	MVC-D50CA	MVC-D71CA	MK-A85SD M	K-A100SB M	K-A140SB
冷房能力(kW)			2.8 4.1	5.0 7.2 8.5	10.4 14.0
風量	0 靜壓(CMM)		11 16 20	24 30 38	46
	3 mmAq 靜壓(CMM)		9 13 16	20 24 30	36
配管	液管(mm)		6.35(2分)	6.35(2分)	6.35(2分)	6.35(2分)	9.52(3分)	9.52(3分)	9.52(3分)
	氣管(mm)		9.52(3分)	12.70(4分)	12.70(4分)	15.88(5分)	15.88(5分)	15.88(5分)	19.05(6分)
電源			單相-220V-60Hz(室外機供電)
消耗功率(W)			65	110	110	120	202	224	284
風車數量			1	2	2	2	3	4	4
馬達式樣			DC*1	DC*1	DC*1	DC*1	AC*2	AC*2	AC*2
排水管			3/4"MPT
製品重量(kg)			13 16 17	20 34 38	40
控制方式			變頻控制 附標準型無線遙控器				(選購品)	液晶無線遙控 FRC-30A液晶有線控制 FRC-50C
外型尺寸		水盤全長A	755	1025	1025	1275	1465	1850	1850
		吊孔孔距B	520	790	790	1040	1240	1540	1540
		出風口長C	480	750	750	1000	1200	1500	1500
		出風口高D	140 140	140	140 140	140 182

附註：1. 表列風量係搭配本公司室外機運轉時所測得。
2. AC 馬達機型，送風量可藉由馬達接線方式選擇高靜壓或低靜壓，出廠條件設定為高靜壓。
3. 全系列送風機皆為室外機膨脹型。
4. FC1600A 機體高度為 302mm。

產品外型對照

室外機

備註
1. 標準配管長度（米）是指設備出廠時已封入之冷媒量所容許之外接管長度，超過此長度時應追加冷媒量。
2. 上述建議坪數僅供參考，實際使用時會因環境、格局等而有所差異。
3. 家用空調系列採室外機供電，配線方式及線徑規格請洽詢本公司或參閱安裝說明書。
4. 冷房能力係依室內溫度乾球 27℃、濕球 19℃，室外乾球 35℃，高風速時為標準。
5. 暖房能力係依室內溫度乾球 20℃，室外乾球 7℃、濕球 6℃，高風速時為標準。
6. 本規格如有更動以實品內所載為準，不另通知。

科技盡善·生活盡美

美的空調 台灣總代理

宇暉科技股份有限公司

新北市土城區中央路一段 365 巷 15 號

TEL : [phone]

FAX : [phone]

新竹辦公室

新竹縣竹東鎮北興路二段 279 號

網 址：www.midealife.com.tw

客服專線：0800-060-859

經銷商

其他手册 MIDEA

探索该品牌的其他手册 MIDEA

MIDEA

空调

M2OA-21HRN1

MIDEA

查看手册

MIDEA

空调

MVC-2A52HB

MIDEA

查看手册

MIDEA

空调

MVC-3A85HB

MIDEA

查看手册

MIDEA

空调

M2OA-18HRN1

MIDEA

查看手册

空调

MVC-4A130HB

MIDEA

查看手册

用户手册 MVC-3A100HB MIDEA

2019 年美的集團研發投入突破 100 億，是首家研發投入超過百億的家電企業。同時，20 個研發中心 “本土研發 + 海外中心” 的複合型結構源源不斷輸出新型技術。依託美的集團領先行業的智慧製造 M.IoT，為技術孵化與應用落地提供了變現能力，真正實現 “世界研發 + 工業智造 + 使用者互動” 一體化變革。

美的集團是綜合消費電器、機器人技術、工業自動化系統以及智能供應鏈（物流）領域的全球領先技術品牌。美的於全球已建立了一個擁有130,000多名員工，200多個子公司，60多個海外分支機構和12個戰略業務部門的全球業務平台。

從 2015 年起，美的一直對發展保持穩定的期望，包括三家國際信用評級機構不斷提高其信用評級。自 2016 年以來，美的集團連續三年被《財富》全球 500 強排名，而在 2019 年排名第 312 位，全球營收高達 375 億美元，為全球規模最大的白色家電品牌。

2019 年底更在台灣成立銷售分公司，與在地總代理商宇暉科技（家用）及美迪節能科技（商用）合作致力於美的空調的戰略佈局，除了品牌形象及廣告投入外，並加以開拓傳統經銷商及特販通路，將“資源整合，深耕台灣”作為美的於台灣市場的首要目標。期許在未來將美的集團的技術、產品及售後服務一步步引入於台灣市場，使消費者在空調及家電的選擇更加豐富，體驗更加美好的生活！

國內外發明專利

專利 2989 項 授權 464 項

實用新型專利

專利 6826 項
授權 4969 項

外觀設計專利

專利 6645 項 授權 3599 項

美的空調 深獲各界認同，世界各地代表性建築舉凡國際級體育場館、政府機關、國際機場、企業商辦、大型住宅群、醫院、學校等等皆有美的空調的愛用者，值得信賴好商品 — 美的空調

能源效率等級及顏色係按照經濟部能源局之規定，第1級效率最好（用電較少），第5級效率較差（用電較多）。

全系列變頻式產品符合 2017 年新能效標準，冷氣季節性能因素 CSPF 皆為第 1 級，相較於舊 EER 產品更加節能。

新型室外機結構

運用工程力學全新設計的外觀鈑件讓室外機整體結構強度提高 50% 以上，簡潔大方且堅固耐用。

室外機正面隱藏式螺絲設計，不因產生鏽斑而影響美觀。

快速製冷

新一代高速控頻啟動技術能夠讓壓縮機快速的提高運轉頻率、讓冷媒快速流動，較前一代機型加速時間減少約30%，當您進入酷熱的空間內開啟冷氣時，快速製冷便能瞬間給您涼爽的舒適溫度。

DC

全新 4D 直流變頻

變頻冷暖氣機能夠達到節能、舒適的效果其核心技術在於四大主要元件，包括壓縮機、室外機散熱馬達、室內機送風馬達及電子式膨脹閥，四個元件都應用 DC 直流的技術讓整體耗電量下降約 30%，再搭配新一代變頻模組可使系統運轉更為精密及準確，既舒適又節能。

ECO

ECO 節能

精密的變頻驅動技術讓壓縮機的轉速變化更接近室溫需求，進而達到節能的效果。
於夜間冷氣運轉中按下 ECO 功能約可再節能 20%，且不因為了達到節能目的而犧牲舒適性。

V-PAM 變頻控制

Vector+1-PAM 變頻控制技術使用較少的磁通量就能產生高旋轉扭矩，因此能大幅提升壓縮機的工作效率。

同時對應台灣潮濕氣候特別加強電子電路的防潮性，防潮塗層增加、防潮效果更勝以往。

基於自然模型和仿生學原理，美的風扇葉片設計可以有效地降低氣流阻力和噪音，並結合優化的風道設計使整體散熱效率提升了30%。

由熱影像圖中可見新型設計能有效提高熱傳效率。

舊

新

標準型風扇

美的新型 高靜壓風扇

變頻室外機每次運轉停機時會自動反轉風扇將附著於散熱片上的灰塵及雜物吹落，讓室外機保持良好的熱交換效果，節省電費並可延長使用壽命。

(MVC-A28HD 暂無此功能)

• V-PAM 變頻控制

Vector+1-PAM 變頻控制技術使用較少的磁通量就能產生高旋轉扭矩，因此能大幅提升壓縮機的工作效率。

Full DC Inverter Control

採用DC直流變頻技術效率提升 20%

鋁箔表面塗層採用三種材質、五層結構的奈米處理，具有良好的親水及防蝕性，使產品能達到長效防塵、提高熱傳效率、延長產品壽命等優點。

新一代高效率雙氣缸壓縮機，以有限的體積置入 2 個壓縮缸平衡運轉，可使振動量減少 75% 以上，體積小、噪音低，容許運轉範圍極大化。

(註：僅部分機型，6.5kW 以上採用)

- 内螺紋銅管

熱交換器採用新一代的內螺紋銅管，管內螺紋數由原先的 45 條增加至 54 條，提高了熱交換面積，進而達到體積小、高效率的目標。

操作簡便

遙控器功能說明

液晶顯示螢幕

遙控器上電時，所有液晶顯示圖標都點亮。

電源 ON/OFF

按歷此鍵可啟動或者關閉調整器。

功能鍵選擇

每按該鍵一次，將選定一個功能 功能選擇順序如下： 自動 → 冷氣 → 除濕 → 暖氣 → 送風 說明：冷暖型才有暖氣功能

風速鍵設定

按壓此鍵，按如下順序設定風速自動 → 低速 → 中速 → 高速

舒眠鍵

按下此鍵，系統將進入舒眠節能運行狀態。此功能只能在冷氣，暖氣和自動模式下才有效

速冷鍵

在冷（暖）氣模式下，按壓此鍵。空調器將進入快速製冷（熱）狀態，再次按壓該鍵，即可取消加速模式。

防霉鍵（清淨鍵）

在開機冷氣 / 除濕狀態下，按壓此鍵。機器進入乾燥、防霉運轉行程。暖氣、送風和關機狀態下無效鍵。

按壓此鍵關閉（開啟） 空調上的數字顯示。

溫度鍵

按壓此鍵可調高設定溫度，每按一次調高一度，最大值為30度。

溫度鍵

按壓此鍵可降低設定溫度，每按一次降低一度，最小值為17度。

節能鍵

按壓此鍵可以開啟空調器的節能運行模式。

定時開鍵

按壓此鍵可以設定定時開機。

定時關鍵

按壓此鍵可以設定定時關機。

風向鍵

按壓此鍵，可以將導風葉片固定在某一特定角度。每按一次擺動6度，當擺動一定位置會影響製冷製熱效果時，它將自動調整擺葉角度（上下）。

智能感測鍵（隨身鍵）

按壓此鍵，遙控器顯示所在空間實際溫度：每隔3分鐘自動將訊息發送給空調器。

韻律鍵

按壓此鍵，導風葉片將自動上下擺動。再按一次，葉片將停止擺動。

工程模式（技術人員專用）

新一代的產品技術將許多繁瑣的功能內建於軟體中，利用遙控器簡單的設定即可選擇部份特定功能的開啟或關閉，比起以往需更換或修改電子電路來的簡單，例如：斷電記憶、風向記憶、最低溫設定等等，可視特定需求做調整。

WiFi 模組（選購品）

冷氣運轉時會在室內機內部殘留水分，長時間累積容易造成發霉而產生異味。自體防霉的乾燥行程可將機體內的水分風乾進而達到防霉抑菌的效果。

新機種採用高密度硬質濾網，對於細小汙物的攔阻率更高且方便清洗不易損壞、變形，健康舒適又耐用。

舊型濾網

網線較粗，編織網目大小不一

兩片水平導風板搭配微孔設計，可以改變氣流方向以緩解直吹的不適。

微孔矩陣

兩片導風板上 7928 個微孔結合仿高爾夫球表面凹槽的曲面設計，可以柔化氣流。

沙漏結構 二次增壓

沙漏結構

冷空氣通過具有沙漏型結構的數千個微孔，每道氣流被均勻地壓縮、排放、混合及擴散。

PEED

快速製冷技術

COOLING MODE: 出風口溫度在40秒內降至23°C
HEATING MODE: 出風口溫度在1分鐘內達到35°C

70mm 寬的超廣角出風口搭配大直徑的貫流風扇，可以迅速地達到您想要的舒適溫度。

AI 高速控頻啟動技術

在啟動後 6 秒內即可達到 65Hz 的運轉頻率並在如此高的轉速下穩定工作，提供強大的冷卻性能。

360° 革命性的創新三面氣流出風口 包覆·均衡·輕柔

URROUND

氣流環繞技術

無風感空調 3 方出風的優點
