| 产品类型 | 视频编码服务器 |
| 品牌 | AVerMedia |
| 型号 | HD Duet (AVerCaster) |
| 输入接口 | 2×HDMI，2×分量视频 (色差端子) |
| 输出接口 | RJ45 10/100/1000 以太网 |
| 视频编码格式 | H.264 Baseline/Main/High Profile |
| 视频分辨率 | 1080p@25/30Hz，1080i@50/60Hz，720p@50/60Hz，576p@50Hz，576i@50Hz，480p@60Hz，480i@60Hz |
| 音频编码格式 | AAC |
| 传输协议 | TCP/UDP/RTP/RTMP Publish |
| 传输模式 | 单播/组播 |
| 处理器 | MIPS 500MHz |
| 内存 | 64MB RAM，32MB 闪存 |
| 工作温度 | 0°C ~ 45°C |
| 工作湿度 | 0% ~ 80% RHNC |
| 存储温度 | -30°C ~ 65°C |
| 存储湿度 | 0% ~ 90% RHNC |
| 电源 | 12V DC，1.5A，最大 18W |
| 尺寸 (长×宽×高) | 230mm × 124mm × 42mm |
| 重量 | 900g |
| 支持的客户端 | VLC Media Player (Windows/Linux/Mac)，mPlayer (Linux)，IP-STB |
| 安全注意事项 | 请勿自行打开机壳，远离水源和热源，使用前阅读安全指示 |
| 清洁方法 | 拔掉电源后使用软布擦拭，避免使用液体清洁剂 |
常见问题 - HD Duet AVERMEDIA
用户关于以下问题的提问 HD Duet AVERMEDIA
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 服务器 免费PDF格式！查找您的手册 HD Duet - AVERMEDIA 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 HD Duet 品牌 AVERMEDIA.
用户手册 HD Duet AVERMEDIA
© 2013圓剛科技股份有限公司及其子公司，版權所有。
AVerCaster 產品彩盒設計、使用手冊及其內容受到著作權之保護並歸屬於AVerMedia所有，非經事先書面同意，嚴格禁止重製、拍攝、抄寫、翻譯、轉載或以其他紀錄形式(如電磁記錄)儲存本手冊之全部或一部內容。
AVerMedia保留變更或改善產品規格及設計、零配件及驅動程式的權利，而無義務知會任何使用者或單位、組織關於此變更或改善。請至solutions.avermedia.com/取得本產品相關最新資訊或補充資料。AVerMedia是圓剛科技股份有限公司所擁有的商標。其他商標各分屬其他第三方公司所有，且均受商標或著作權等相關法令保護。
彩盒包裝及內附手冊所述產品及配件之示意圖僅供參考，以實際外觀以產品出貨為準。
規格 Specifications
| 產品名稱 Product Name | AVerCaster HD Duet |
| 輸入訊號 Input Signal | HDMI |
| Component | |
| 輸出 Output Interface | LAN |
| 影像規格 Video Format | H.264 Baseline/Main/High Profile |
| 1080p/25Hz/30Hz;1080i 50Hz/60Hz;720p 50Hz/60Hz;576p 50Hz;576i 50Hz;480p 60Hz;480i 60Hz | |
| 聲音規格 Audio Format | AAC |
| 傳輸協定 Transport Protocol | TCP/UDP/RTP/RTMP Publish |
| 傳輸模式 Transport Mode | Unicast/Multicast |
| 網路介面 IP Interface | RJ45 10/100/1000 |
| 系統規格 System | CPU: MIPS 500MHz |
| RAM: 64MB | |
| Memory: 32MB Flash (for firmware and configurations) | |
| 操作環境 Operating Environment | Temperature: 0-45°C/32-113°F |
| Humidity: 0-80% RHNC | |
| 儲存環境 Storage Environment | Temperature: -30-65°C/-22-149°F |
| Humidity: 0-90% RHNC | |
| 電源供應器 Power | 12V/1.5A: 18W Maximum |
| 重量 Weight | 900g |
| 尺寸 Dimensions | 230mm (L) x 124mm (W) x 42mm (H) |
| 支援終端設備 Supported Client | VLC Media Player for Windows/Linux/Mac |
| mPlayer for Linux | |
| IP-STB |
- 請小心打開本產品的包裝，建議您將包裝保留，可作為將來運送，儲存或送修之用。
- 本產品的內部並無使用者需要操作之任何開關或調整按鈕，所以為了您的安全，請不要自行開啟外殼，以免遭受觸電危險及喪失產品保固，有任何問題您可以直接與我們聯絡。
- 本產品會在運作中產生熱量，因此必須有足夠的空氣循環，使機體保持低溫狀態，所以請於正常環境下使用，以延長使用壽命，並請避免置放於下列環境。
- 不穩定的位置或非完全水平的地點。
- 磁場強大的地點。
- 潮濕或可能漏水的地方。
● 過熱、加熱器、風管或陽光直射的位置。 -
多灰塵的地點。
● 高處或可能震動、摔落的地方。
● 太靠近功率擴大機容易引起共震情況。 -
當有異物、電線或液體意外的掉入機體時，如果發覺有煙霧或異味時，請儘快的將電源拔除，並送至維修中心處理，以免發生著火或電擊之危險。
-
為了防止觸電的危險，變壓器插頭應穩固的完全插入電源插座，不可暴露在外，並有足夠電容量承受電流傳送；接線之前請勿插變壓器電源插頭，以免危險。
-
長時間不使用時，請將變壓器電源插頭拔掉，確保用電之安全，在拔起插頭時，請用乾燥的手握住插頭部份再拔起。
1.2 重要安全指示
本設備在設計和生產時已充分考慮人身安全。但不正確的使用可能導致觸電或火災危險。如果您遵守以下過程進行安裝、使用和維修，本設備將提供安全保證的保護。本設
備完全是積體電路，不存在任何可由用戶自行修理的零件。請勿移開機殼，否則您可能會暴露在危險電壓下。維修請務必洽合格授權的維修人員。
1. 閱讀用戶手冊
拆卸本產品包裝後，仔細閱讀用戶手冊，並遵守所有操作和其他說明。
2. 電源
本產品僅運用在標牌上指示的電源類型下操作。如果您不清楚室內的電源類型，請與產品經銷商或本地電力公司聯繫。對於要用電池或其他電源操作的產品，請參考操作說明。
3. 電源指示燈
在 LED 燈泡點亮時不要直接注視燈光。強光可能會引起眼睛或視力損壞。
4. 通風
機身上開孔是供通風使用的，用以確保產品可靠地工作，防止過熱，這些開孔不應阻塞或遮蓋。不應該將產品放置床、沙發、地毯或其他類似物體的表面以防止阻塞開孔。本產品不應放置在嵌入安裝物體內，如書櫃或行李架，除非提供了適當的通風，或者按照製造商的說明進行。
5. 熱源
本產品應遠離會產生熱量的熱源，如暖氣、電熱器、火爐或其他產品（包括擴音機）。
6. 水氣和溼氣
不要靠近水源使用此產品。例如：靠近浴缸、洗臉盆或洗衣槽；在潮濕的地下室或靠近游泳池和諸如此類的地方。
7. 清潔
在清潔之前，請先從牆壁插座上拔下此產品的插頭。不要使用液體清潔劑或含酒精成分的清潔劑。請使用軟布進行清潔。
8. 電源線保護
電源線應正確佈置，應保證不會被人踩到或被夾在物體中間，特別要注意插頭、電源插座和產品出口處的電源線。
9. 電源超過負荷
不要使牆壁插座、延長線或整體電源超過負荷，因為這會導致火災或觸電的危險。
10. 電擊
在暴雨期間，無人值守或長期不使用時，為進一步保護此產品，請從牆壁插座拔下插頭。這將防止因閃電和電源線突波造成對產品的損壞。但是當外面正在
打雷或閃電時，請勿觸摸該設備和任何相連的電纜或設備。這將防止您在電流突波時被電擊。
11. 外物和液體進入
不要讓任何種類的物體經由機身上開孔推入該產品中，因為它們可能會觸及危險高壓電或使零件短路，這可能會導致火災或觸電。不要將任何種類的液體濺入該產品中，設備上不應放置諸如花瓶一類裝滿液體的物品。
12. 禁止堆疊
不要將其他設備堆疊此產品上，也不要將產品放置在其他設備上。本產品的上下面板產生熱量，可能會對其他部件造成某些意外損壞。
13. 附件
不要使用產品製造商沒有推薦的附件，因為這樣可能會導致危險。
14. 配件
不要將此產品放置在不穩定的推車、支架、三腳架；托架和桌子上。該產品可能會跌落，可能嚴重傷及小孩或大人和嚴重損壞產品。產品和推車組合時應小心移動。突然停止、過度用力、以及不平坦的表面都可能會引起產品和推車一併翻倒。
15. 需要維修的損害情況
在以下情況下，將此產品的插頭從牆上插座拔下，並聯繫授權維修人員進行維修：
a) 在電源線或插頭損壞時。
b)產品中灑入液體或進入異物。
c)產品被暴露在雨中或水中。
d)沒有遵守操作說明正確操作該產品。只能調節那些在操作說明中包含的控制，因為不正確的調節其他控制可能導致損壞，這通常需要由授權技術人員進行大量工作才能將產品恢復到正常操作狀態。
e)產品掉落或損壞。
f)產品在效能上出現明顯變化，需要維修時。
16. 維修
不要試圖自己維修該設備，因為打開或移動機蓋可能會將您暴露在高壓電或其他危險之中。所有維修服務都應請求授權的維修人員。
17. 更换零件
在需要更換零件時，確保維修人員使用了由製造商指定的更換零件，並具有與原零件相同的特性。未認證的替代品可能導致火災、電擊或其他危險。
18. 安全檢查
在完成此產品的任何維修或修理之後，要求維修人員執行安全檢查，確定該產品處於正確的操作狀態。
1.3 其他安全指示
- 安全設備 - 不要任意修改
- 只能使用由產品製造商提供的電源線和電源適配器。
- 切勿將電源線纏繞在電源適配器或其它物體線。
- 始終連接電源線和接口電纜以正確的順序和確保所有接頭牢固且完全插入插座線。
- 不要使用任何有交流電輸入引腳腐蝕或過熱跡象的電源延長線，在交流輸入電源線或其他地方。
- 保護電源線和電源適配器不要被液體淋濕。

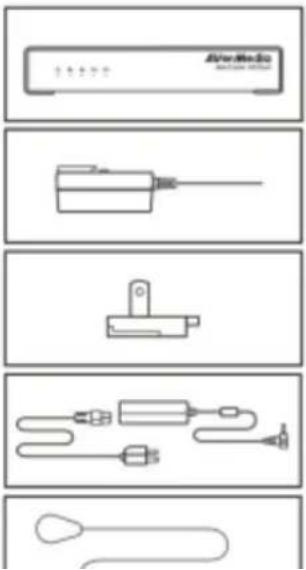

1 Package Contents
開機時，電源的藍色燈號會開始緩慢閃線。當藍色閃線轉為恆亮時，表示 AVerCaster HD Duct 已完成開機，可開始使用。
AVerCaster HD Dust 增效状态
| LED 显示 | 說明 | ||||
| 1 | 藍色 | 電源 | 熱燈亮: 靜閉動態閃爍: 熱機/潮體更新動態領亮: 開鎖 | ||
| 2 | 橘綠色 | LAN ALAN B | 橘態領亮: Giga (1,000M) 已連接橘態閃爍: Giga (1,000M) 市商中綠態領亮: Mega (100M) 已連接綠態閃爍: Mega (100M) 市商中 | ||
如信度：丰南区
2.3 AVerCaster HD Duet 具输入源的连接
AVerCaster HD Duet 與輸入源的建議連接方式如下:
AVerCaster HD Dust 共有 4 個輸入差端口，可同時進行兩路串流。可視需求連接 2 個 HDMI 联號或 2 個色差端子。
或連接一個HOMI訊號(HOM1)與一個色差端子(色差2)訊號：
您也可連接一個 HOME 2 誘號與一個色差端子(色差 1) 誘號。
特此公告。
2.4 紅外觀轉變面的種類 (依賴與之產品為準)
若您需要透過 AVerCaster HD Dust 連控機上盒/電視訊號轉台時，可將隨附的紅外線轉發器裝配到產品上。將紅外線轉發器接插入產品後方紅外線轉發器連接電、郵件暗江色轉發器上的範圍兩帶，並將其貼在貨上盒/無直接收盤的紅外線收盤上(IR Sensor)。請說明服務參照使用半件。
1 银屋接安装/箱上盒 2 摇影器
4
收件安装信息
黄地下载及安装费的
如彼了解更多A\VerMedia相關產品資訊及下載最新版或其他語言手冊
请至 http://solutions.avermedia.com/
