| 品牌 | Metabo |
| 型号 | W 650-125 |
| 产品类型 | 角磨机 |
| 输入功率 | 650瓦 |
| 砂轮直径 | 125毫米 |
| 空载转速 | 11000转/分钟 |
| 主轴螺纹 | M14 |
| 重量 | 1.8千克 |
| 尺寸（长×宽×高） | 300×120×100毫米 |
| 电源 | 230伏，50赫兹 |
| 防护等级 | II类 |
| 安全特性 | 软启动、重启保护、防旋转护罩 |
| 手柄类型 | 可调节侧手柄 |
| 主轴锁 | 是 |
| 过载保护 | 是 |
| 电机类型 | 交流/直流碳刷电机 |
| 外壳材料 | 铝合金压铸 |
| 电缆长度 | 2.5米 |
| 振动发射 | < 2.5米/秒² |
| 噪音水平 | 85分贝(A) |
| 包含配件 | 砂轮片、侧手柄、扳手、护罩 |
| 维护 | 定期清洁通风口，检查碳刷 |
| 可维修性 | 有备件供应；碳刷更换方便 |
| 认证 | CE, EAC |
| 保修 | 3年（需注册） |
常见问题 - W 650-125 METABO
用户关于以下问题的提问 W 650-125 METABO
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 角磨机 免费PDF格式！查找您的手册 W 650-125 - METABO 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 W 650-125 品牌 METABO.
用户手册 W 650-125 METABO
安装有麦太保原厂配件的角磨机，适用于干式研磨、砂光、切断、钢丝刷磨金属、混凝土、石材以及类似材料。
用户自行承担因使用不当造成的任何损坏的责任。
必须遵守通用事故预防规章和随附的安全资料。
2. 一般安全说明
为了您自身的安全及保护您的电动工具，请特别注意标有此符号的所有文本！
警告-仔细阅读使用说明可降低受伤风险。
警告－请仔细阅读所有安全警告和说明。如果未遵守这些安全警告和说明，可能导致电火灾和/或人员重伤。
保存好所有警告和说明以备查阅。
转交电动工具时，请一并转交这些文件。
3. 特殊安全说明
3.1 砂磨、砂光、钢丝砂光、抛光或砂磨切割操作的通用安全警告
a) 该电动工具是用于实现砂轮机、砂光机、钢丝刷、抛光机或切断工具功能的。阅读随该电动工具提供的所有安全警告、说明、图解和规定。不了解以下所列所有说明将导致电击、着火和/或严重伤害。
b) 该电动工具不适用于抛光等作业。若强行用该工具进行不适当操作，则可能会造成危险和人身伤害。
c) 不使用非工具制造商推荐和专门设计的附件。否则该附件可能被装到你的电动工具上，而它不能保证安全操作。
d) 附件的额定速度必须至少等于电动工具上标出的最大速度。附件以比其额定速度大的速度运转会发生爆裂和飞溅。
e) 附件的外径和厚度必须在电动工具额定能力范围之内。不正确的附件尺寸不能得到充分防护或控制。
f) 砂轮、法兰盘、靠背垫或任何其他附件的轴孔尺寸必须适合于安装到电动工具的主轴上。带轴孔的、与电动工具安装件不配的附件将会失稳、过度振动并会引起失控。
g) 不要使用损坏的附件。在每次使用前要检查附件，例如砂轮是否有碎片和裂缝，靠背垫是否有的裂缝、撕裂或过度磨损，钢丝刷是否松动或金属丝是否断裂。如果电动工具或附件跌落了，检查是否有损坏或安装没有损坏的附件。检查和安装附件后，让自己和旁观者的位置远离旋转附件的平面，并以电动工具最大空载速度运行 1 分钟。损坏的附件通常在该试验时会碎裂。
h) 戴上防护用品。根据适用情况，使用面罩、安全护目镜或安全眼镜。适用时，戴上防尘面具、听力保护器、手套和能挡小磨料或工件碎片的工作围裙。眼防护罩必须挡住各种操作产生的飞屑。防尘面具或口罩必须能过滤操作产生的颗粒。长期暴露在高强度噪声中会引起失聪。
i) 让旁观者与工作区域保持一定安全距离。任何进入工作区域的人必须戴上防护用品。工件或破损附件的碎片可能会飞出并引起紧靠着操作区域的旁观者的伤害。
j) 当在切割附件有可能切割到暗线或自身电线的场所进行操作时，只能通过绝缘握持面来握住电动工具。切割附件碰到一根带电导线可能会使电动工具的外露金属零件带电并使操作者发生电击危险。
k) 使软线远离旋转的附件。如果控制不当，软线可能被切断或缠绕，并使得你的手或手臂可能被卷入旋转附件中。
1) 直到附件完全停止运动才放下电动工具。旋转的附件可能会抓住表面并拉动电动工具而让你失去对工具的控制。
m) 当携带电动工具时不要开动它。意外地触及旋转附件可能会缠绕你的衣服而使附件伤害身体。
n) 经常清理电动工具的通风口。电动机风扇会将灰尘吸进机壳，过多的金属粉末沉积会导致电气危险。
o) 不要在易燃材料附件操作电动工具。火花可能会点燃这些材料。
p) 不要使用需用冷却液的附件。用水或其他冷却液可能会导致电腐蚀或电击。
PRC 简体中文
3.2 反弹和相关警告
反弹是因卡住或缠绕住的旋转砂轮、靠背垫、钢丝刷或其他附件而产生的突然反作用力。卡住或缠绕会引起旋转附件的迅速堵转，随之使失控的电动工具在卡住点产生与附件旋转方向相反的运动。
例如，如果砂轮被工件缠绕或卡住，伸入卡住点的砂轮边缘可能会进入材料表面而引起砂轮爬出或反弹。砂轮可能飞向或飞离操作者，这取决于砂轮在卡住点的运动方向。在此条件下砂轮也可能碎裂。
反弹是电动工具误用和/或不正确操作工序或条件的结果，可以通过采取以下给出的适当预防措施得以避免。
a) 保持紧握电动工具，使你的身体和手臂处于正确状态以抵抗反弹力。如有辅助手柄，则要一直使用，以便最大限度控制住起动时的反弹力或反力矩。如采取合适的预防措施，操作者就可以控制反力矩或反弹力。
b) 绝不能将手靠近旋转附件。附件可能会反弹碰到手。
c) 不要站在发生反弹时电动工具可能移动到的地方。反弹将在缠绕点驱使工具逆砂轮运动方向运动。
d) 当在尖角、锐边等处作业时要特别小心。避免附件的弹跳和缠绕。尖角、锐边和弹跳具有缠绕旋转附件的趋势并引起反弹的失控。
e) 不要附装上锯链、木雕刀片或带齿锯片。这些锯片会产生频繁的反弹和失控。
3.3 对磨削和砂磨切割操作的专用安全警告
a) 只使用所推荐的砂轮型号和为选用砂轮专门设计的护罩。不是为电动工具设计的砂轮不能充分得到防护，是不安全的。
b) 护罩必须牢固地装在电动工具上，且放置得最具安全性，只有最小的砂轮部分暴露在操作人面前。护罩帮助保护操作者免于受到爆裂砂轮碎片和偶然触及砂轮的危险。
c) 砂轮只用作推荐的角途。例如：不要用切割砂轮的侧面进行磨削。施加到砂轮侧面的力可能会使其碎裂。
d) 始终为所选砂轮选用未损坏的、有恰当规格和形状的砂轮法兰盘。合适的砂轮法兰盘支承砂轮可以减小砂轮破裂的可能性。切割砂轮的法兰盘可以不同于砂轮法兰盘。
e) 不要使用从大规格电动工具上用剩的磨损砂轮。用于大规格电动工具上的砂轮不适于较小规格工具的高速工况并可能会爆裂。
3.4 对砂轮切割操作的附加专用安全警告
a) 不要 “夹” 住切割砂轮或施加过大的压力。不要试图做过深的切割。给砂轮施加过应力增加了砂轮在切割时的负载，容易缠绕或卡住，增加了反弹或砂轮爆裂的可能性。
b) 身体不要对着旋转砂轮，也不要站在其后。当把砂轮从操作者身边的操作点移开时，可能的反弹会使旋转砂轮和电动工具朝你推来。
c) 当砂轮被卡住或无论任何原因而中断切割时，关掉电动工具并握住工具不要动，直到砂轮完全停止。决不要试图当砂轮仍然运转时使切割砂轮脱离切割，否则会发生反弹。调查并采取校正措施以消除砂轮卡住的原因。
d) 不能在工件上重新起动切割操作。让砂轮达到全速后再小心地重新进入切割。如果电动工具在工件上重新起动，砂轮可能会卡住、爬出或反弹。
e) 支撑住板材或超大工件可使得砂轮卡住和反弹的危险降到最低限度。大工件凭借自重而下垂。必须在工件靠近切割线处和砂轮两侧近工件边缘处放置支承。
f) 当进行 “盲切割” 进入墙体或其他盲区时要格外小心。伸出的砂轮可能会割到煤气管或水管，电线或由此引起反弹的物体。
3.5 砂光操作的专用安全警告
a) 当砂光时，不要使用超大砂盘纸。选用砂盘纸时应按照制造商的推荐。超出砂光垫盘的大砂盘纸有撕裂的危险并且会引起缠绕、砂盘的撕裂或反弹。
3.6 钢丝刷操作的专用安全警告
a) 要意识到即使正常操作时钢丝线也会随刷子甩出。不要对钢丝刷施加过大的负荷而使得钢丝线承受过应力。钢丝线可能会轻易刺入薄的衣服和/或皮肤内。
b) 如果建议钢丝刷使用护罩，则不允许该护罩对钢丝轮或钢丝刷有任何干扰。钢丝轮或钢丝刷在工作负荷和离心力作用下直径会变大。
3.7 附加安全说明：
警告 - 务必始终佩戴护目镜。
如果制造商为研磨件配备了研磨介质，请在必要时使用。
请遵循工具或配件制造商的规格说明！保护研磨盘免受油脂侵蚀或冲撞损坏！
遵照制造商说明，细心存放并使用磨轮。
切勿使用切断砂轮进行粗加工作业！不得在切断砂轮侧面施加压力。
工件必须平放并加以固定从而防止滑动，例如，使用夹具固定。大型工件必须加以充分支承。
如果使用附带螺纹插入件的配件，则主轴末端不得触及砂磨工具孔底。应确保配件螺纹长度足以容纳主轴总长度。配件螺纹必须与主轴螺纹吻合。请参见第3页和第14章“技术规格”，了解主轴长度和螺纹的详细信息。
建议使用固定除尘系统，并在下游安装一个接地故障断路器(GFCI)。如果通过GFCI关闭角磨机，则必须对其进行检查和清洁。请参见第9章“清洁”，了解关于清洁电机的详细信息。
切勿使用损坏的、偏心的或振荡的工具。
避免损坏燃气管道或水管、电线和承重墙（建筑结构）。
在调试、更换或维修工具前，请将主电源拔下。
必须更换损坏或破裂的附加手柄。切勿使用存在问题的附加手柄操纵工具。
必须更换损坏或破裂的护罩。切勿使用存在问题的护罩操纵工具。
该电动工具不适合抛光作业。工具使用不当会使保修失效！电机可能会过热并损坏电动工具。我们建议使用角抛光机进行抛光作业。
固定小工件，例如使用老虎钳固定。
减少粉尘暴露：
警告 - 使用此电动工具进行砂光、切割、研磨、钻孔及其他施工作业时产生的部分粉尘
可能包含已知可导致癌症、先天缺陷或其他生殖危害的化学物质。此类化学物质的一些示例包括：
- 含铅油漆中的铅，
- 砖块、水泥及其他石材产品的结晶二氧化硅，以及
- 经化学处理的木材中的砷和铬。
暴露于此类物质所带来的风险取决于操作人员进行此类工作的频率。为降低对这些化学物质的暴露程度：在通风良好的区域作业，并穿戴经认可的防护装备，例如专为过滤微小颗粒而设计的防尘面罩等。
这同样适用于其他材料的粉尘，如木材（橡木或榉木粉尘）、金属、石棉。已知可导致的其他疾病包括过敏反应、呼吸系统疾病等。切勿吸入这些粉尘。
遵守物料、员工、应用和应用地点的相关准则和国家规定（例如，职业卫生与安全法规、废物处理规范等）。
从源头收集产生的颗粒，避免在周围环境中沉积。
对于特殊作业，使用适当的配件。这样一来，肆意侵入环境的微粒将减少。
使用适当的除尘装置。
通过以下措施降低粉尘暴露程度：
- 请勿将颗粒和废气流朝向自己或附近人员逃逸或排放，也不要将其朝向沉积的粉尘。
- 使用除尘装置和/或空气净化器。
- 确保工作区域通风良好，使用真空吸尘器保证工作区域的清洁。吹扫会使粉尘飞散。
- 使用吸尘器或水清洁防护服。请勿吹、打或刷防护服。
4. 概述
请参见第2页。
1 支承法兰
2 主轴
3 主轴锁定按钮
4 滑动开关
5 手柄
6 侧向手柄
7 安全罩
PRC 简体中文
1 2 孔螺母
2 2 孔扳手
3 夹紧螺钉
4 夹紧环
* 取决于具体型号/不在交付范围内
5. 首次运行
调试前，请查看额定电源电压及频率（标在铭牌上）是否与现有的电源相同。
务必在上游安装一个最大脱扣电流为 30 mA 的 RCD。
5.1 安装附加手柄
作业中务必始终使用加装的手柄(6)！将手柄加装在工具左侧或右侧并固定到位。
5.2 安装护罩
出于安全原因，请务必一直使用为各个砂轮相应配备的护罩。另请参见第10章“配件”！
研磨护罩
专为粗砂轮、翼片砂光垫、金刚石切割片作业设计。
请参见第2页中的插图C。
- 旋松夹紧螺钉 (10)，直至护罩上的夹紧环 (11) 完全松开。
- 将护罩 (7) 置于图示的位置。
- 转动护罩，直至闭合的防护部分面向操作者。
- 牢牢拧紧夹紧螺钉 (10)。确保护罩已固定到位 - 护罩 (7) 应无法转动。
务必让护罩罩住配件至少3.4 mm。
6. 安装磨轮
在更换任何配件之前：请将主电源线从插座上拔出。工具必须切断，主轴必须静止。
出于安全考虑，请在进行研磨切断作业之前安装研磨切断护罩（请参见第10章“配件”）。
6.1 锁定主轴
- 按下主轴锁定按钮 (3)，手动转动主轴 (2)，直至主轴锁定按钮已卡合到位。
6.2 放置磨轮到位
请参见第 2 页中的插图 A。
- 在主轴上安装支承法兰(1)。一旦正确安装完毕，法兰将无法在主轴上转动。
仅适用于 W650-100：使用 2 孔扳手将支承法兰拧到主轴上，使小套管（直径 16 mm）朝上。
- 将磨轮置于支承法兰 (1) 之上。磨轮在支承法兰上必须摆平。
6.3 拧紧/松开 2 孔螺母
拧紧 2 孔螺母 (8):
2 孔螺母的两个侧面并不相同。按照以下步骤将 2 孔螺母旋拧到主轴上：
请参见第 2 页中的插图 B。
- X) 对于薄研磨盘：
2 孔螺母 (8) 的边沿朝上，从而可安装固定薄研磨盘。
Y) 对于厚研磨盘：
2 孔螺母 (8) 的边沿朝下，从而可将 2 孔螺母安装固定在主轴上。
Z) 仅适用于 W 650-100:
2 孔螺母的套管朝上/朝下。
- 锁定主轴。使用 2 孔扳手 (8) 顺时针拧紧 2 孔螺母 (9)。
松开 2 孔螺母：
- 锁定主轴（参见章节 7.1）。使用 2 孔扳手 (8) 逆时针松开 2 孔螺母 (9)。
7. 使用
7.1 接通和切断
务必始终双手操纵工具。
首先接通工具，然后将配件移向工件。
不得让工具吸入多余的粉尘和削屑。接通与切断时，工具应远离沉积的粉尘。一旦接通，只有在电机停止后才能放下工具。
避免意外启动：从主插座拔下插头或停电时，务必关闭工具。
连续工作期间，如过电动工具脱手，它会继续运转。因此，双手必须始终握住工具的手站稳，专心工作。

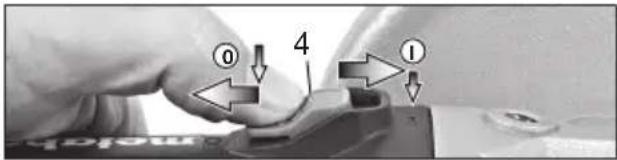

配备滑动开关的工具：
切断：按下滑动开关(4)后端，然后松开。
7.2 工作方向
研磨和砂光操作：
平稳均匀地压低工具并前后移动，以使工件表面不至于过热。
粗研磨：将工具置于 30^-40^ 角的位置，以确保实现最佳作业效果。
研磨切断：
切断作业方向应始终与砂轮转动方向相反（如图）。否则工具将失控并从切口处反弹。以适于工件的速度平稳均匀地移动工具。切勿倾斜、用力过
猛或左右摇摆。
钢丝刷磨：
平稳均匀地压低工具。
8. 清洁
在操作过程中，微粒可能会在电动工具内部堆积。这会对电动工具降温造成不利影响。导电粉尘的堆积会破坏电动工具的绝缘保护并引发电气危险。
应使用真空吸尘器或通过吹送干燥空气的方式，定期彻底清洁电动工具的所有前后通风口。进行该操作之前，请切断电动工具的电源并佩戴护目镜和防尘面罩。吹出通风口时，确保有适当的吸力。
9. 配件
只能使用麦太保原厂配件。
请参见第4页。
仅可使用符合使用说明中所列要求及规格的配件。
A 用于研磨切断作业的切割防护夹/护罩
专为切割片和金刚石切割片而设计。安装切割防护夹后，护罩即为切割护罩。
B 手部防护
专为背垫、砂磨板、钢丝刷以及用于瓷砖的托板、砂光垫、钢丝刷和金刚石钻头而设计。
在侧装的附加手柄下安装护手。
C 2 孔螺母 (8)
如需了解全部配件，请访问 www.metabo.com 或参见配件目录。
10. 维修
只能由合格的电工修理电动工具！
如果需要维修麦太保电动工具，请联系您当地的麦太保代表。有关具体地址，请参见
www.metabo.com。
您可以从 www.metabo.com 下载配件列表。
11. 环境保护
产生的砂光粉尘包含危险物质：请勿随生活垃圾一同处置，而应在危险废物的特定收集点进行处置。
有关废弃的工具、包装和配件的环保性处置及回收，请遵循国家相关规定。
仅适用于欧盟国家/地区：不得将电动工具与生活垃圾一同处置！根据欧盟关于废旧电
子和电气设备的指令 2012/19/EU 及其在国家法律系统中的实施方案，废旧的电动工具必须单独收集并以环保的方式回收。
12. 技术规格
对规格的解释性说明请见第3页。保留因技术发展而进行变更的权利。
∅ = 配件最大直径
t_max,1= 使用2孔螺母(8)时配件夹柄的最大允许厚度
t_max.3 = 粗加工盘/切割盘：
配件的最大允许厚度
M = 主轴螺纹
1 = 砂磨主轴长度
n = 空载转速（最大转速）
P_1 = 额定输入功率
P_2 = 输出功率
PRC 简体中文
m = 不含电源电缆的重量
测量值依照 EN 60745 确定。
工具的防护等级为Ⅱ级
\~ 交流电
引用的技术资料皆含有公差值在内（依照相关有效标准）。
排放值
这些值可用来评估电动工具的排放量，以及比较不同的电动工具。根据操作条件、使用的电动工具及配件的情况，实际载荷可能会更高或更低。当载荷较低，无法进行评估时，请让工具休息一下。根据调整后的估计值，为使用者安排保护措施，例如组织措施。
振动总值（三个方向的矢量和）依据 EN 60745 确定：
$$ a _ {h, S G} = \text { 振动排放值 } $$
(表面研磨)
$$ a _ {h. D S} = \text { 振动排放值 } $$
(使用砂磨板砂光)
$$ K _ {h, S G / D S} = \text { 不确定性(振动) } $$
典型 A 荷重声音等级：
$$ \mathsf {L} _ {\mathrm{pA}} = \text { 声压等级 } $$
$$ L _ {w A} = \text { 声压功率等级 } $$
$$ K _ {p A,} K _ {W A} = \text { 不确定性 } $$
佩戴护耳器！
