DCH-S150 - 运动探测器 D-LINK - 免费用户手册

产品类型	运动探测器
品牌	D-Link
型号	DCH-S150
尺寸（约）	6.0 x 6.0 x 4.0 cm
重量（约）	50 g
电源	DC 5V (Micro USB供电)
无线连接	Wi-Fi 2.4GHz 802.11b/g/n
传感器类型	被动红外 (PIR)
检测角度	120°
检测距离	最长 8 米
工作温度	0°C 至 40°C
工作湿度	10% - 90% 无冷凝
兼容应用	mydlink
主要功能	运动检测、推送通知、场景联动
安装方式	壁挂或桌面放置
清洁与维护	用干布擦拭外壳，避免使用清洁剂
安全提示	避免安装在热源或空调出风口附近
配件及维修	Micro USB线，用户手册；不可自行拆卸
包装内容	运动探测器，Micro USB线，安装螺丝，快速安装指南

常见问题 - DCH-S150 D-LINK

如何重置DCH-S150运动探测器？

按住设备侧面的重置按钮约5秒，直到指示灯快速闪烁，即可恢复出厂设置。

DCH-S150支持哪些无线网络？

支持2.4GHz频段的Wi-Fi网络，兼容802.11b/g/n标准。

如何安装DCH-S150？

下载mydlink应用，按照指引添加设备。通过Micro USB供电，使用附带的螺丝或双面胶固定于墙面或放置于平面。

检测到运动后如何接收通知？

确保手机已安装mydlink应用并登录，在设备设置中开启运动告警通知，即可实时接收推送。

探测器的检测范围是多少？

水平检测角度约120°，探测距离最远可达8米，具体受环境温度、气流等因素影响。

能否与其他智能设备联动？

可以，通过mydlink平台或IFTTT服务，可与D-Link智能灯、摄像头等设备联动，实现自动化场景。

如何清洁DCH-S150？

使用干燥的软布轻轻擦拭外壳。请勿使用清洁剂、酒精或水直接接触设备。

指示灯显示什么含义？

蓝色常亮表示已连接；蓝色闪烁表示网络连接中；红色闪烁表示故障或低电量（如有电池）。

设备无法连接Wi-Fi怎么办？

检查Wi-Fi是否为2.4GHz频段；重启路由器和设备；确保电源稳定；尝试重置设备重新配对。

运动探测器需要电池吗？

DCH-S150通过Micro USB供电，不含电池。但建议连接不间断电源以保证稳定工作。

用户手册 DCH-S150 D-LINK

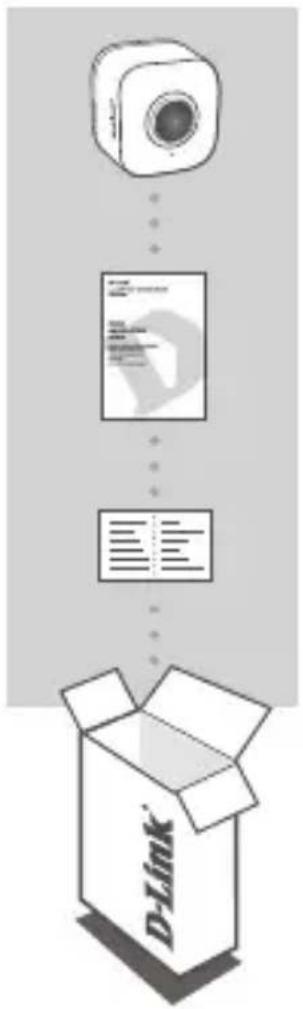

若包裝內有缺少上述的任何物品，請和您的經銷商聯絡。

您可至 D-Link 官方網站取得完整的產品使用手冊

http://www.dlink.com.tw

系統需求

· 路由器 (建議使用 D-Link 雲路由)
- 寬頻網路連線
· 電子郵件（註冊 / 登mydlink 服務時需要）
· 搭載 iOS 6.0 或以上、Android 4.0 或以上的行動裝置或平板電腦

產品介紹

使用具備 PIR 移動偵測感應器的 D-Link DCH-S150 可無線 / 遠端控管您的 connected home 裝置。安裝 DCH-S150 後，您可以在家中的任何地方透過無線方式自動開啟連接在 D-Link Smart Plugs 上的裝置，您也可以在外出時透過行動裝置來接收即時推送通知以了解裝置的即時狀態。

網際網路
路由器

已安裝 mydlink™ Home app 的智慧型手機

注意事項

為了您的安全，請在安裝或使用 DCH-S150 前詳細閱讀以下的注意事項：

1. 請勿自行拆解裝置或嘗試維修。
2. 請在乾燥的位置使用此裝置，並避免放置在潮溼的環境中。
3. 請勿將裝置浸泡在液體中，或嘗試以液體或溶劑清潔。若要清潔裝置時，請先從插座上拔除，再使用溼布擦拭。
4. 此裝置僅限在室內使用。

在您開始安裝前

為了確保 DCH-S150 運作合乎您的預期，請閱讀以下建議：

1. 請先規劃移動偵測感應器要放置的位置。
2. 請將DCH-S150 插入至未受牆壁開關控制的電源插座，可避免不小心關閉裝置的電源。
3. 請確認 DCH-S150 感應器的位置是面向開放的空間，沒有阻隔物的地方。
4. 請確認 DCH-S150 使用的插座符合額定的電壓。

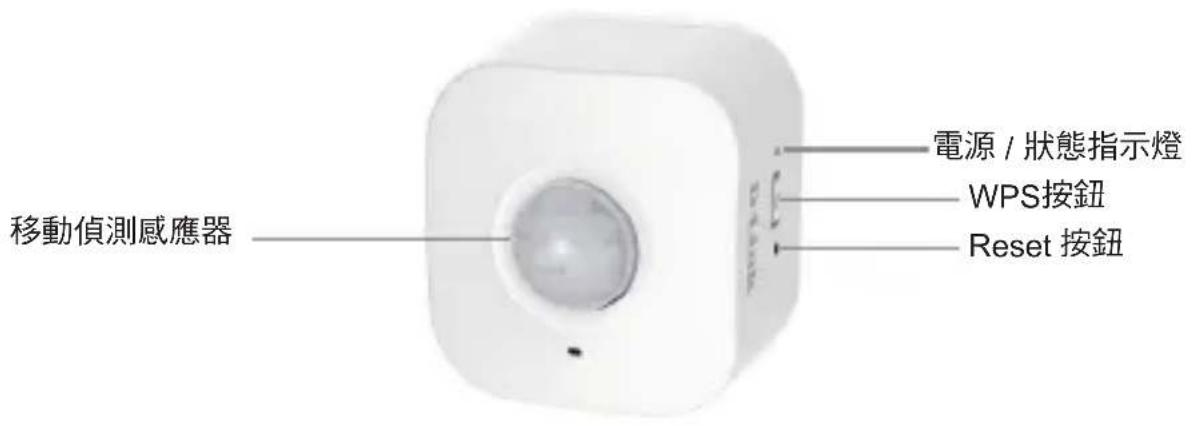

硬體概觀

正面

WPS	綠燈閃爍	按壓1秒來開始執行WPS連線程序,電源/狀態指示燈將會閃爍綠燈。
Reset	紅燈恆亮	用迴紋針插入reset孔後持續按壓(約10秒)直到狀態指示燈變為紅燈時放開以將裝置回復至原廠預設值。
電源 / 狀態指示燈	綠燈恆亮	DCH-S150已成功連線到您的網路。
	綠燈閃爍(慢)WPS	程序正在進行中。
	綠燈閃爍(快)PIR	已經偵測到動作。
	橘燈閃爍 DCH-S150	未正確連線到您的無線網路。
	紅燈恆亮	DCH-S150正在開機中、更新韌體中或裝置已故障。
	燈號不亮	若DCH-S150無法通電,請更換至其他插座使用。
移動偵測感應器	用於偵測動作的PIR(被動式紅外線)感應器。

產品設定

設定

請依照以下步驟來快速設定您的 DCH-S150。

請至 App Store(iOS) 或 Google Play (Android) 下載免費的 mydlink™ Home app。

步驟 2:

請先安裝 mydlink™ Home app 至您的行動裝置，再輕觸圖示來執行 app。

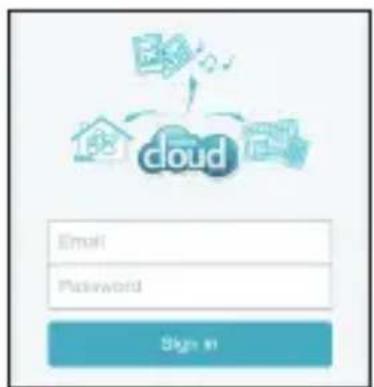

請登入您的 mydlink 帳號。若您尚未註冊 mydlink 帳號，請點選註冊！的連結來註冊一個新帳戶。

請點選新增裝置，再依照畫面中的指示來操作，設定精靈將會引導您完成設定程序。

步驟 5:

一旦設定完成後，在您外出時即可透過行動裝置使用 mydlink™ Home app 來控管您的家電設備並接收即時推送通知。

疑難排解

常見問題

1. 我要如何將 DCH-S150 回復預設值？

請在 DCH-S150 插入電源插座後，用迴紋針插入裝置側邊的 reset 約 10 秒鐘，待狀態指示燈亮起紅燈後放開，之後開啟 mydlink™ Home app 重新執行設定程序。 注意！此動作將會把 DCH-S150 的設定清空並回復至出廠預設值。

2. 我已將 DCH-S150 插入插座，但為何電源／狀態指示燈不亮？

電源指示燈不亮時可嘗試以下方式：

· 請確認您使用的插座可正常運作，您可嘗試插入其他的裝置來測試。
· 請確認您使用的插座是否由開關控制，若有，請確認開關已切換至 ON。
· 請將 DCH-S150 插在其他插座上確認是否可運作。

3. 為何 DCH-S150 無法連上我的無線路由器？

可能是 DCH-S150 的位置不在路由器的無線涵蓋範圍內，請您先將 DCH-S150 放置在路由器的旁邊設定，在電源 / 狀態指示燈為綠燈恆亮後再將 DCH-S150 放置在您要的位置。

4. 我是否可透過電腦來設定 DCH-S150? 若不行，需搭配什麼 APP?

此裝置僅可透過行動裝置並搭配 mydlink™ Home app 來設定。

5. 我要如何下載 MYDLINK™ HOME APP?

請依您行動裝置的作業系統，在 App Store(iOS) 或 Google Play (Android) 中搜尋「mydlink Home」即可下載免費的 mydlink™ Home app。

6. 當我外出時要如何控管 DCH-S150?

在 DCH-S150 透過 mydlink™ Home app 註冊 mydlink 服務後即已啟用遠端存取功能，您可隨時隨地透過 iOS 或 Android 的行動裝置來控管 DCH-S150。*

*DCH-S150必須連線至您家中的無線網路以供遠端存取。

如果您還有任何本使用手冊無法協助您解決的產品相關問題，台灣地區用戶可以透過我們的網站、電子郵件或電話等方式與D-Link台灣地區技術支援工程師聯絡。

D-Link 免付費技術諮詢專線

0800-002-615

手機付費電話 [phone]#8715

服務時間：週一至週五，早上9:00到晚上9:00

週六日及國定假日(不含農曆春節) 早上10:00到晚上7:00

網站：http://www.dlink.com.tw

電子郵件：[e-mail]

如果您是台灣地區以外的用戶，請參考D-Link網站，全球各地分公司的聯絡資訊以取得相關支援服務。

產品保固期限、台灣區維修據點查詢，請參考以下網頁說明：

http://www.dlink.com.tw

產品維修：

使用者可直接送至全省聯強直營維修站或請洽您的原購買經銷商。

注意！

依據 低功率電波輻射性電機管理辦法

第十二條：經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用

者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。

第十四條：低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。

前項合法通信，指依電信規定作業之無線電信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。
