HƯỚNG DẪN NGƯỜI DÙNG AR09JVFSCURXSV SAMSUNG

Máy điều hòa không khí

Hướng dẫn sử dụng & lắp đặt

Planet First

100%

Recycled Paper

Hướng dẫn này được thực hiện với 100% giấy tái chế.

imagine the possibilities

Cám on Quý Khách đã lựa chọn và sử dụng sản phẩm của Công Ty TNHH Điện Tử SAMSUNG VINA

1. Phục vụ Quý khách trong quá trình sử dụng sản phẩm luôn được chúng tôi quan tâm chăm sóc

2. Khi Quý Khách cần được Tư Văn đề sử dụng sản phẩm

3. Khi Quý Khách cần biết thông tin để mua sản phẩm mới
4. Khi sản phẩm của Quý khách bị hư hỏng, yêu cầu dịch vụ bảo hành và bảo trì

QUÝ KHÁCH HÃY LIÊN HỆ CHÚNG TỔI THEO SỐ ĐIỆN THOẠI ( Miễn phí cuộc gọi )

1800 588 889

HOẶC GỘI SỐ : ( NẾU QUÝ KHÁCH SỬ DỤNG MẠNG KHÁC, NGOÀI HỆ THỐNG VNPT - Có phí cuộc gọi )

(08) 38 213 213

Chúng tôi sẽ đáp ứng các yêu cầu của khách hàng trong thời gian sớm nhất

1. Muôn biết thông tin về thời hạn bảo hành hiện tại của sản phẩm, qui khách nhân tin theo cứ pháp

• [14 Số Sê Ri máy] gửi 6060 (Ví dụ: 21323YWS588889 gối 6060)
- Khách hàng sẽ nhận được tin nhân xác nhận thời hạn bảo hành của sản phẩm từ tổng đài 6060 với nội dung :
Chúc mùng Quý khách đến với dịch vụ Bảo Hành Điện Tử của SAMSUNG Thời hạn bảo hành của máy XXXX từ Ngày/Tháng/Năm đến Ngày/Tháng/Năm

1. Tạo thuận tiện cho việc liên hệ đến quý khách trong thời gian yêu cầu dịch vụ bảo hành Khi liên hệ với chúng tôi, xin Quý khách vui lòng cung cấp thông tin cụ thể như sau :

• Tên của Qúy khách để chúng tôi liên hệ.
• Địa chỉ nơi Quý khách sử dụng sản phẩm
- Số Điện thoại hiện tại có thể liên hệ thông suốt trong quá trình sửa chữa sản phẩm

Rất mong nhận được sự cộng tác và những ý kiến đóng góp của Qúy khách

Vietnamese-2

I. ĐiỀU KiỆN BẢO HÀNH - Sản phẩm được bảo hành trong các trường hợp sau :

1. Sản phẩm còn trong thời hạn Bảo Hành dựa vào tin nhận từ tổng đài 6060.

2. Nếu không có tin nhân từ tổng dài 6060 sẽ áp dụng thời hạn Bảo Hành cho Sản phẩm như sau :

3. Bảo hành 24 tháng kể từ ngày mua nhưng không vượt quá 30 tháng kể từ ngày sản xuất, áp dụng cho sản phẩm: Máy giặt, Máy điều hòa, Tử lạnh, Lò vi sóng.

4. Bảo hành 12 tháng kể từ ngày mua nhưng không vượt quá 18 tháng kể từ ngày sản xuất, áp dụng Máy hút bụi, Máy Doctor Virus(SPI).
5. Bảo hành 05 năm cho mô tơ giặt của máy giặt và máy nén của tủ lạnh, áp dụng cho những kiểu máy được quy định bởi Công ty Samsung Vina.
6. Bảo hành 11 năm cho mô tơ giặt loại Truyền Đông Trực Tiếp của máy giặt, áp dụng cho những kiểu máy được quy định bởi Công ty Samsung Vina.
7. Bảo hành 10 năm cho máy nén loại biến tấn của từ lạnh, áp dụng cho những kiểu máy được quy định bởi Công ty Samsung Vina.
8. Bảo hành 10 năm cho lớp vỏ phủ Ceramic bên trong Lò vi sóng, áp dụng cho những kiểu máy được quy định bởi Công ty Samsung Vina.

9. Bảo hành 10 năm cho máy nén loại biến tấn của Máy điều hòa, áp dụng cho những kiểu máy được quy định bởi Công ty Samsung Vina.

10. Sản phẩm phải còn đầy đủ nhân máy để kiểm tra hoặc các chúng từ liên quan

11. Sản phẩm không nằm trong trường hợp bị từ chối bảo hành

12. Các sản phẩm do SAMSUNG sản xuất và phân phối chính thức tại thị trường Việt Nam sẽ được bảo hành tại các Trung Tâm Bảo Hành trên toàn quốc do SAMSUNG VINA ủy quyền.

II. ĐiÊU KIÊN TỪ CHỐI BẢO HÀNH - Trung Tâm Bảo Hành sẽ từ chối bảo hành hoặc sẽ sửa chưa co tỉnh phi trong những trường hợp may họng không phải lời của nhà sản xuất như sau:

• Sản phẩm không còn tem bảo hành ngay trong lấn sửa chữa đầu tiên.
• Sản phẩm hoặc phụ kiện hư hại do thiên tai hoặc những trường hợp bất khả kháng :
• Do Thiên tai, sét đánh, tai nạn, bị rơi, va chạm, để máy nơi ẩm ướt, bụi băm, nhiệt độ cao
• Côn trùng, động vật vào bên trong máy (Thần lần, Chuột, Gián ...)
• Có vết mốc, gì sét, vết ăn mòn, bị nút võ, gãy, biến dạng, cháy nổ, có chất lông, có mùi khét...
• Sản phẩm hư hại do sử dụng sai nguồn điện khuyến cáo và không sử dụng theo đúng chỉ dẫn trong sách hướng dẫn đi kèm hoặc sử dụng phụ kiện không phải do Samsung cung cấp.
• Sản phẩm được lắp đặt, duy trì bảo dưỡng, hoạt động vượt mức hướng dẫn của nhà sản xuất Samsung.
• Sản phẩm đã được thay đổi, điều chỉnh hoặc sửa chữa bởi bên thú 3 không thuộc hệ thống ủy quyền bảo hành sản phẩm của SAMSUNG
• Không bảo hành cho các phụ kiện kèm theo sản phẩm: Dây cáp, đầu nối, Pin nguồn....
• Sản phẩm hết thời hạn bảo hành dựa vào hệ thống bảo hành điện tử 6060 của Samsung.

Vietnamese-3

Đặc điểm của máy điều hòa không khí mới

làm mát 2 bước

Chức năng làm mát 2 bước sẽ nhanh chóng làm mát căn phòng để đạt đến nhiệt độ thiết lập và sau đó tốc độ quạt và lường hơi sẽ tự động được điều chỉnh để giúp bạn thoải mái và sàng khoái.

Làm mát nhanh

Nếu bạn muốn không khí lạnh và mạnh mê, chỉ cẩn chọn chức năng Fast (Nhanh)! Sẽ có ngay không khí lạnh nhất!

Là mát thoải mái

Nếu bạn thích không khí thoải mái và dễ chịu, chức năng Thời mái sẽ lan tỏa lường không khí lạnh chung quanh bạn để bạn cảm thấy dễ chịu.

Chế độ một người dùng

Sử dụng chức năng này khi chỉ có một mình bạn ở nhà. Chức năng một người dùng tiết kiệm điện tối ưu bằng công nghệ inverter, đồng thời giảm bót chỉ phí tiến điện bằng cách điều chỉnh công suất vận hành tối đa của máy nén.

Bộ lọc đơn giản

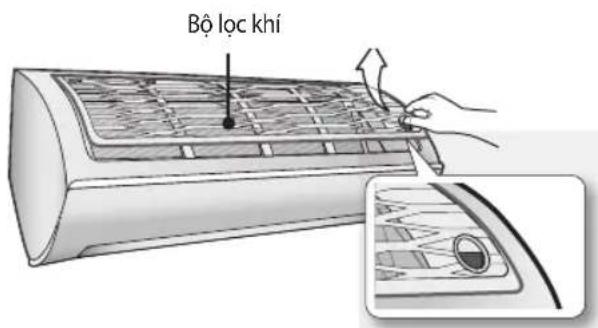

Không còn phải tháo lưới trước khi tháo bộ lọc ra khởi máy điều hòa! Do đó có thể vệ sinh bộ lọc dễ dàng và thường xuyên! Vệ sinh bộ lọc thường xuyên để tránh bụi bản kẹt trong máy điều hòa hoặc trong bộ lọc.

Chúc nǎng good'sleep

Chúc năng điều chỉnh nhiệt độ, tốc độ quạt và hướng gió giúp bạn tận hưởng giác ngủ sâu và ngon.

Smart Install

Sau khi cải đặt xong, sản phẩm sẽ tự vận hành thủ để kiểm tra xem máy đã được cải đặt đúng chưa.

Lắp đặt đơn giản

Vút bô sản phẩm đúng cách (Rác thải là các thiết bị điện & điện tử)

(Được áp dụng cho các nước với các hệ thống thu gom khác nhau)

Dấu hiệu này trên sản phẩm, phụ kiện hay tài liệu chỉ ra rằng sản phẩm này và các phụ kiện điện tử của nó (như bộ sạc, tai nghe, cáp USB) không được phép vứt bờ nhu các rác thải gia đình khác khi không còn sử dụng được nữa. Để ngăn chặn ảnh hưởng xấu của rác thải không được kiểm soát đối với môi trường hoặc sức khỏe của con người, hãy tách rác thải này ra khởi các loại rác thải khác và tái chế rác thải để nâng cao hơn khả năng tái sử dụng vật liệu.

Người dùng là hộ gia đình cần liên hệ với nhà bán lẻ nơi mua sản phẩm hoặc văn phòng chính quyền địa phương, để biết thêm chi tiết về địa điểm và cách thức mà ho sẽ thu gom sản phẩm này để tái chế an toàn và thân thiên với môi trường.

Nguồn dùng là doanh nghiệp cần liên hệ với nhà cung cấp và kiểm tra lại các điều khoản và điều kiện của hợp đồng mua bán. Sản phẩm này và các phụ kiện điện tử của nó không được để lẫn với các nguồn rác thải thương mại khác khi vút bò.

Vietnamese-4

Nội dung

Chuân bị

Chú y về an toàn....6

Kiểm tra trước khi sử dụng ....12

Chúc năng cơ bản

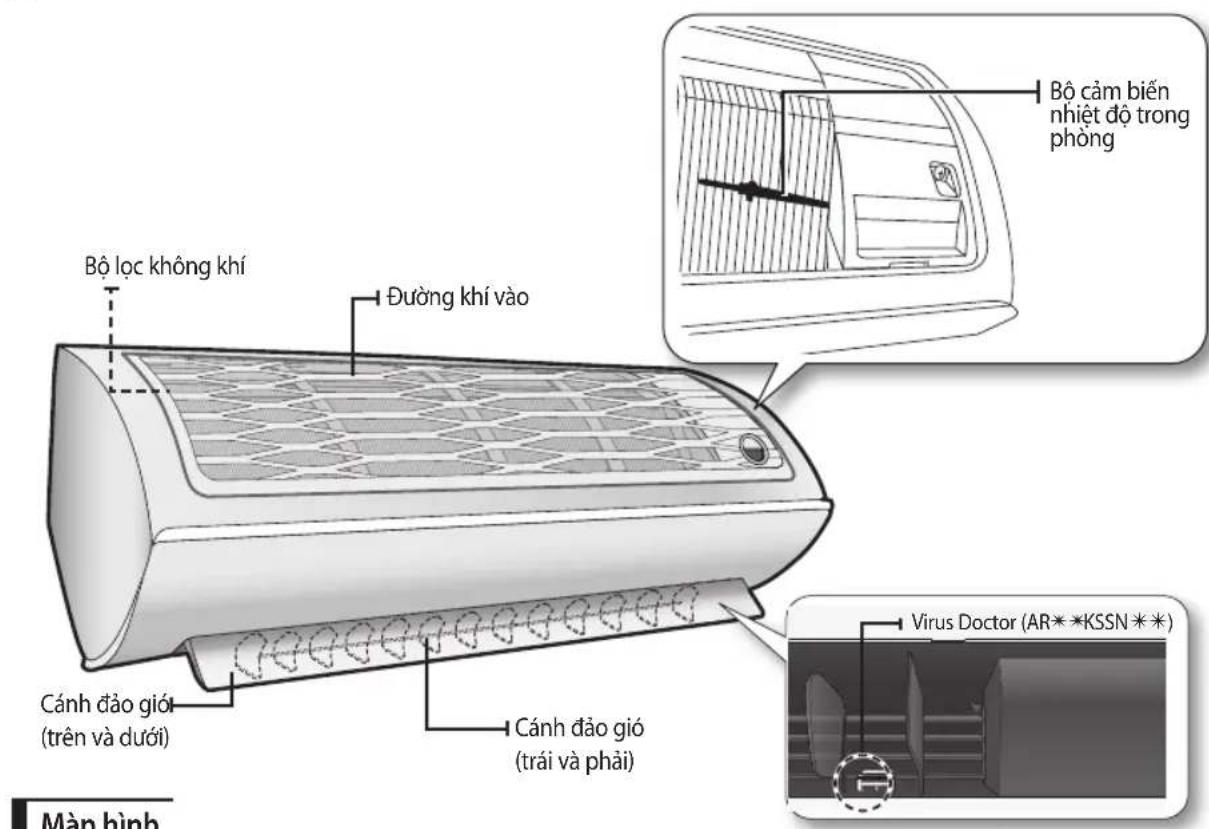

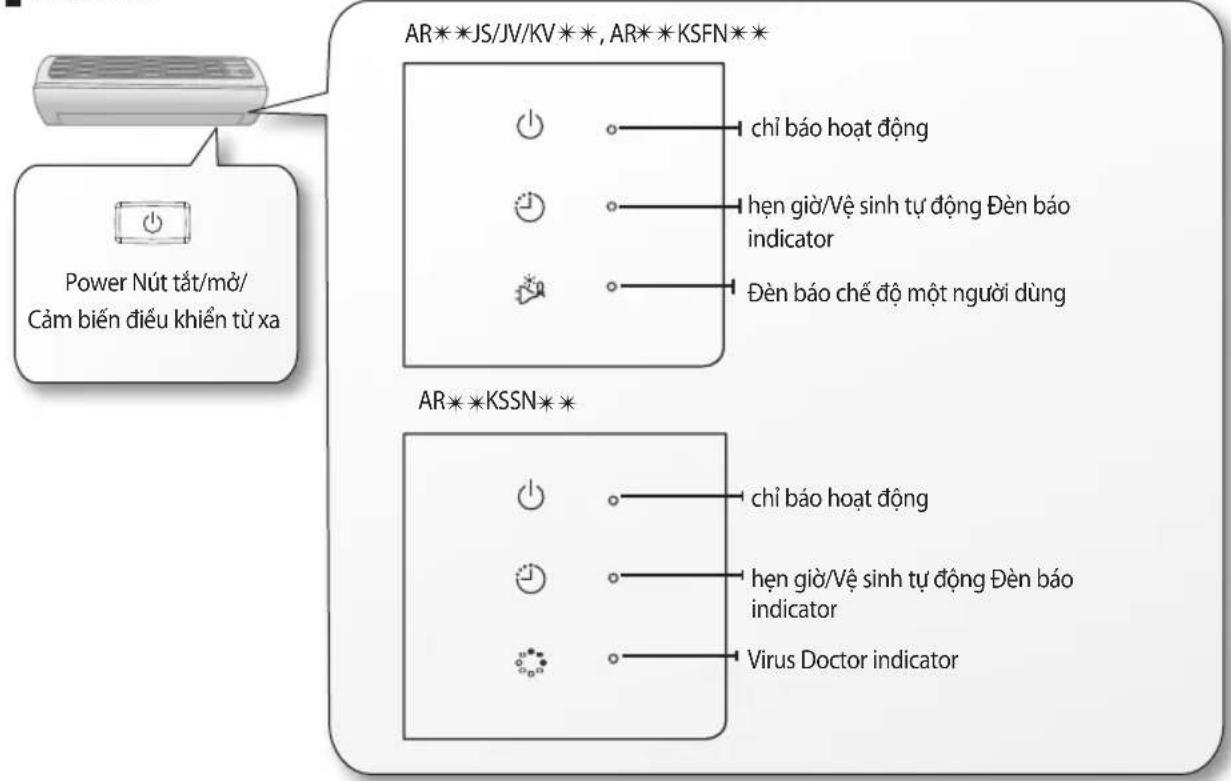

Kiểm tra tên của các bộ phận....13

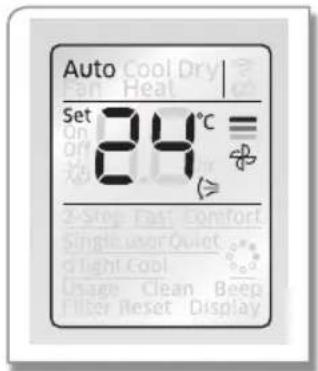

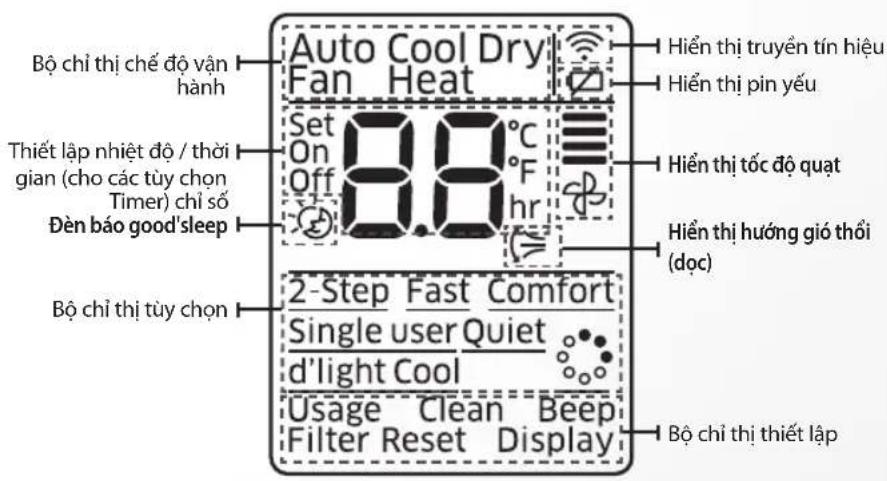

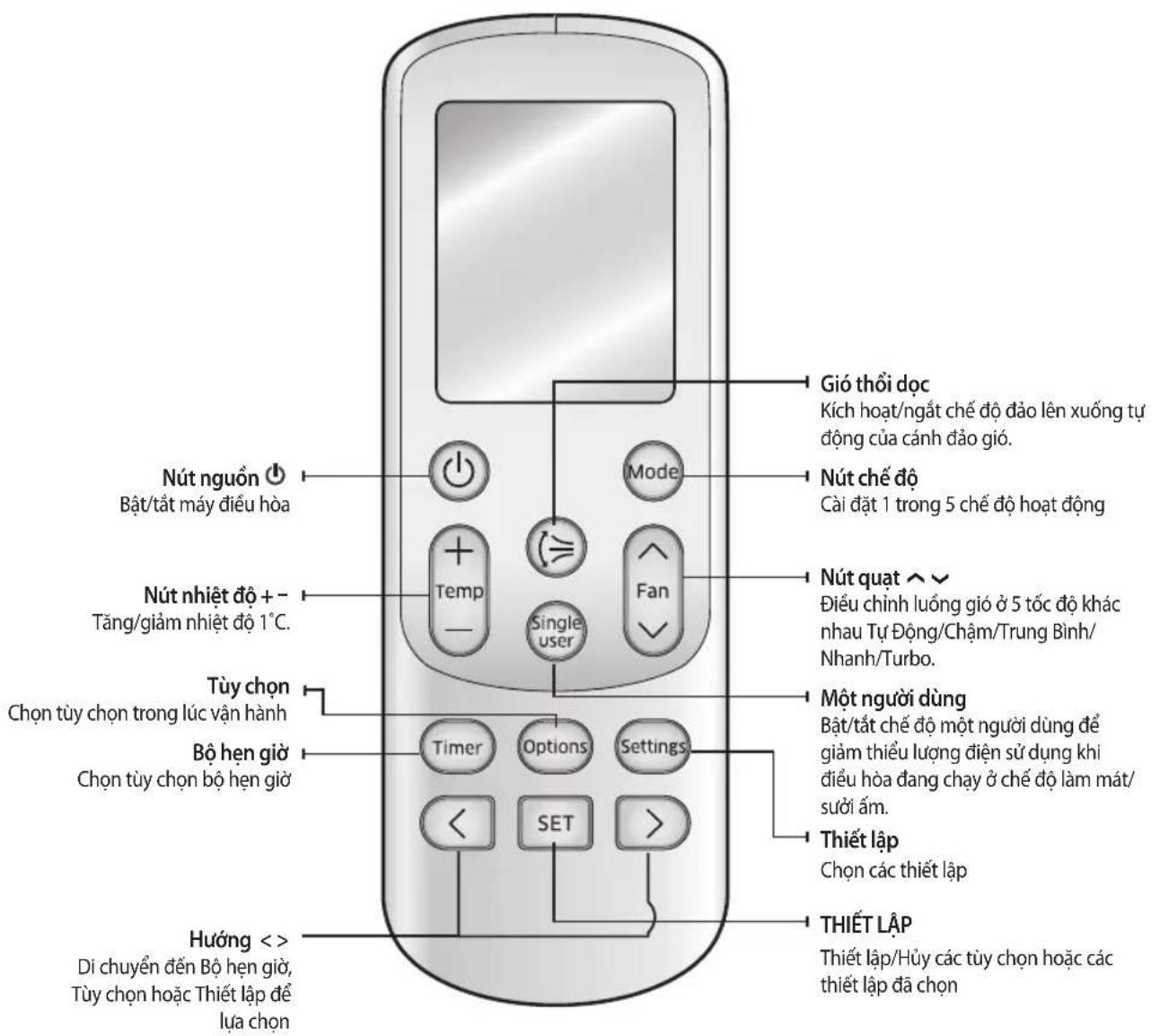

Kiểm tra bộ điều khiển từ xa....14

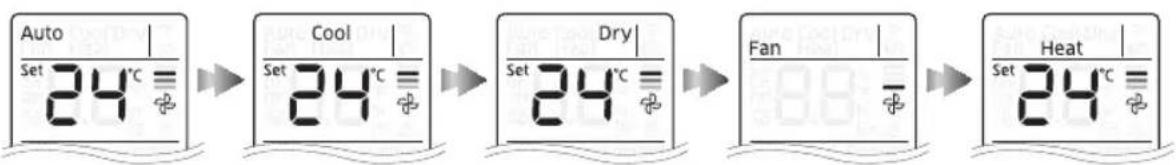

TÍNH NĂNG CƠ BẢN....16

Điều chỉnh hướng luống không khí....18

Bộ hẹn giờ

Thiết lập hẹn giờ Bật/Tắt. 19

good'sleep Chế độ ....21

Tùy chơn

Chúc năng làm mát 2 bước....22

Sử dụng chức năng Fast (Nhanh)....23

Sử dụng chức năng Comfort (thoài mái)....23

Sử dụng chức năng Một người dùng....24

Sử dụng chức năng vận hành êm 25

Sử dụng chức năng Virus Doctor 26

Thiết lập

Sử dụng chức năng Tư động làm sach....27

Thiết lập tiếng beep....27

Các thao tác khác

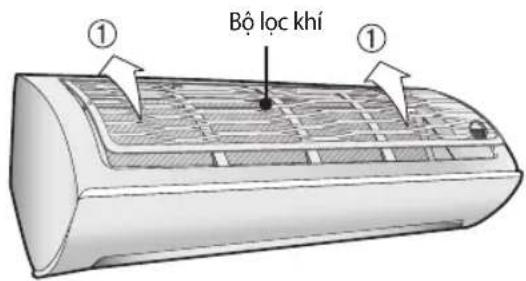

Vệ sinh máy điều hòa không khí....28

Bảo dưỡng máy điều hòa không khí....31

Xử lý sư cố....32

Cài đặt

Chú y vê an toàn....34

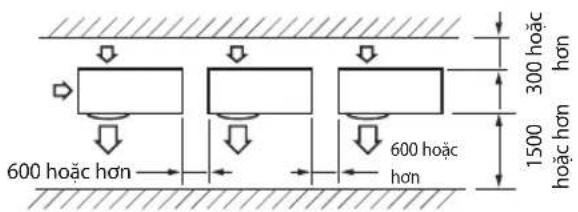

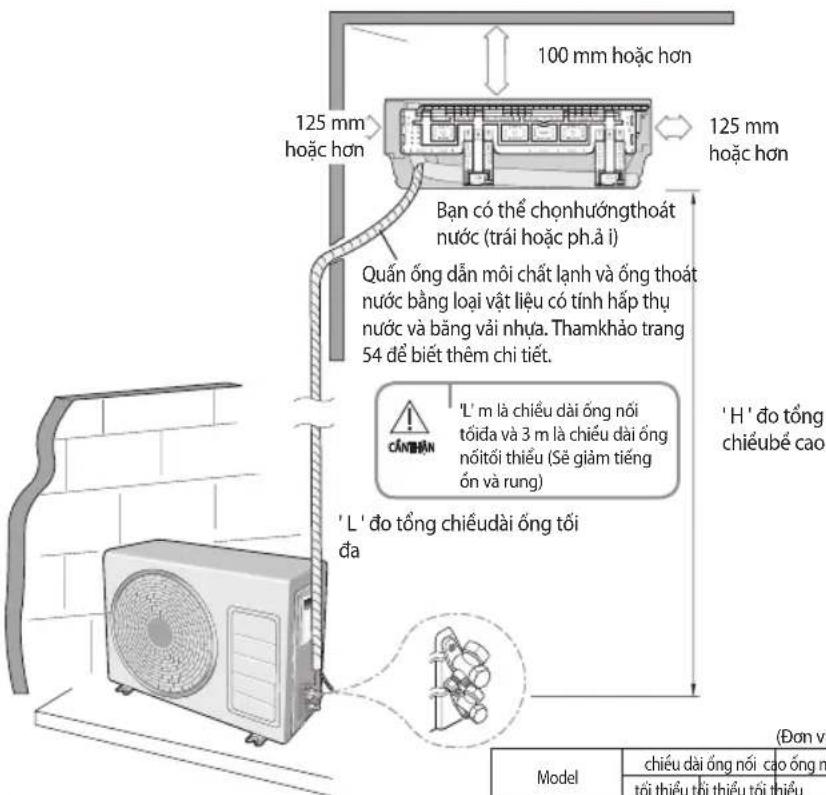

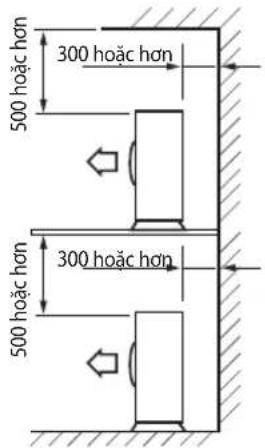

Chọn vị trí lắp đặt....35

Phu kiên....38

Có định tâm lắp đặt ....39

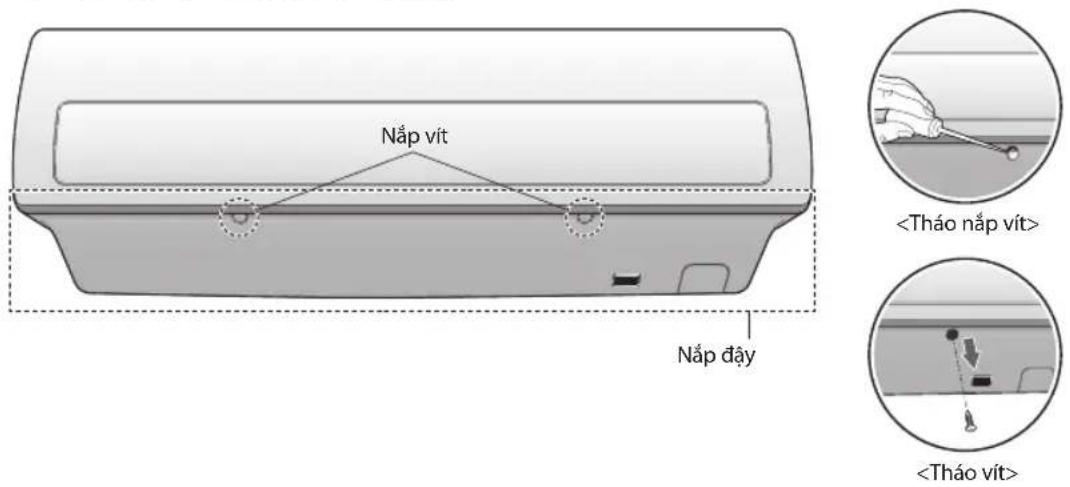

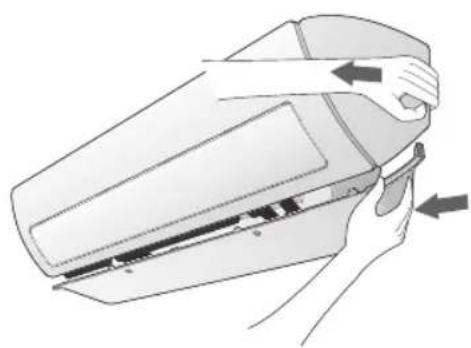

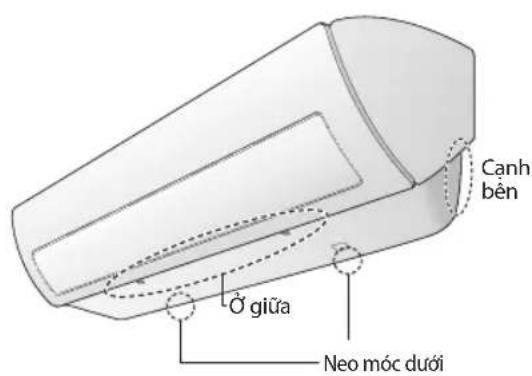

Tháo/lắp nắp điều hòa để lắp đặt dàn lạnh....41

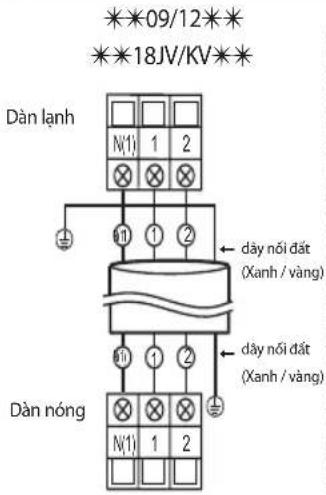

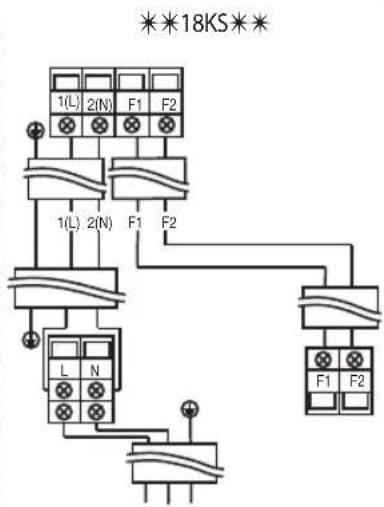

Nói cáp nôi 43

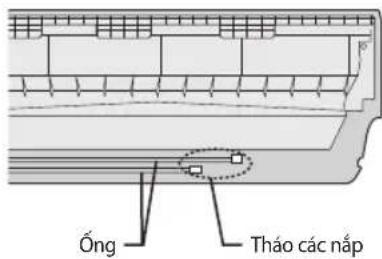

Lắp đặt và nổi ống dẫn của dàn lạnh ....45

Di chuyển cục lạnh 46

Cắt hoặc nối dài ống dẫn....46

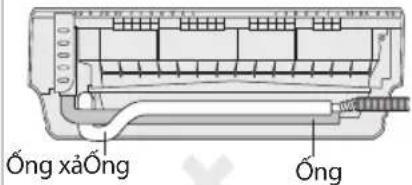

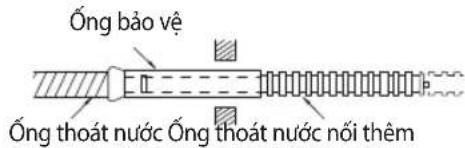

Lắp đặt và nổi ống thoát nước cho dàn lạnh....47

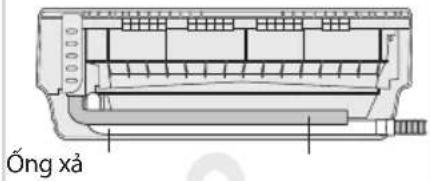

Thay đổi hướng ống thoát nước....49

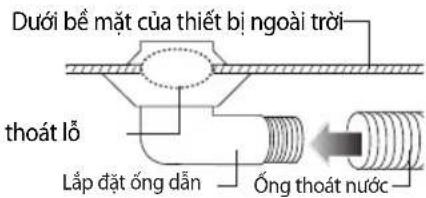

Lắp đặt và nổi ống xả nước dàn nóng ....50

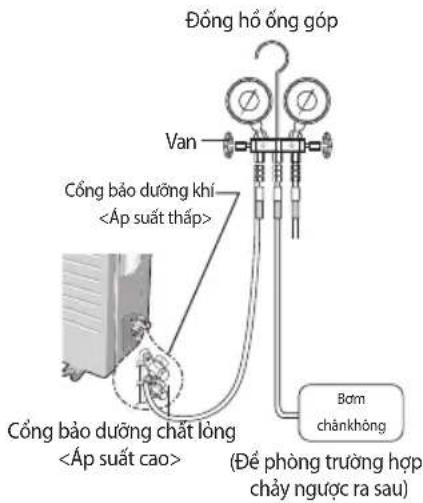

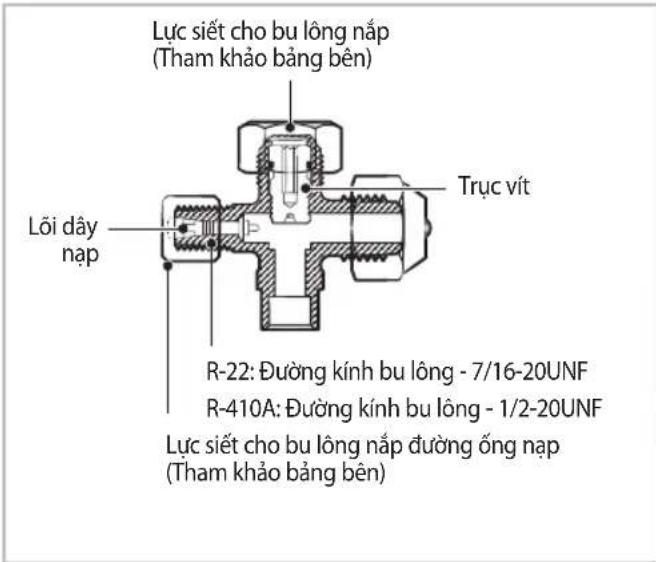

Rút chân không đường ống kết nối .....50

Lắp đặt dàn lanh....54

ấp đặt đàn nóng....54

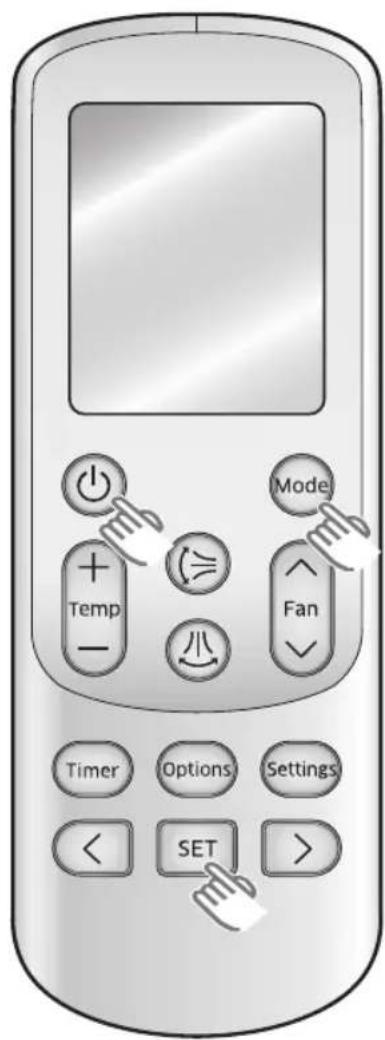

Chế độ Smart Install ....55

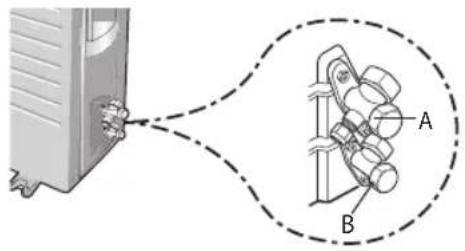

Kiểm tra lần cuối và vận hành thử....57

Quy trình thu hồi môi chất lạnh về dàn nóng (khi tháo sản phẩm) .....57

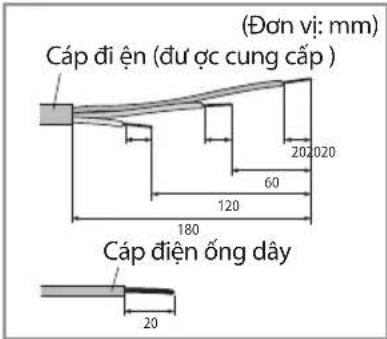

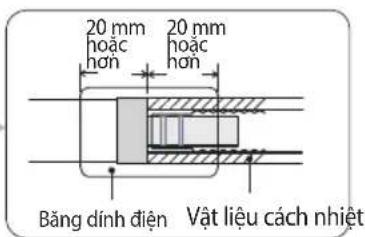

Cách nôi dài cáp nguồn ....58

Vietnamese-5

Chú y về an toàn

Trước khi sử dụng máy điều hòa không khí mới, xin vui lòng đọc kỹ huống dẫn sử dụng này để đảm bảo rằng bạn biết cách vận hành các đặc điểm và chức năng của thiết bị mới một cách an toàn và hiệu quả

Vì các hướng dẫn sử dụng sau đây áp dụng cho nhiều dòngmáy khác nhau, do đó đặc điểm của máy điều hòa của bạn có thểhoi khác so với những đặc điểm được mô tả trong hướng dẫn sử dụng này. Nếu bạn có bất kỳ thác mắc nào, hãy liên hệ trungtâm gần nhất hoặc tìm hỗ trợ và thông tin trực tuyến tại www.samsung.com

Các biểu tượng và chú ý về an toàn quan trọng :

CẢNH BÁO		Nguy hiểm hoặc rủi ro có thể gây thương tích cá nhân nghiệm trọng hoặc tử vong.
CẢN THÂN		Nguy hiểm hoặc rủi ro có thể gây thương tích cá nhân nhẹ hoặc hư hỏng tài sản.
	Làm theo các chỉ dẫn. Ngắt nguồn điện.
	Không ĐƯỢC thủ. Không ĐƯỢC tháo.
	Đảm bảo máy điều hòa được nối đất để phòng ngừa điện giật.

ĐỐI VỐI LẮP ĐẶT

CẢNH BÁO

Sử dụng dây điện có thông số điện áp tương ứng hoặc cao hơn so với sản phẩm và chỉ sử dụng dây điện chuyên dụng cho sản phẩm. Ngoài ra, không sử dụng dây nối dài.

Nói dài dây điện có khả năng gây điện giật và cháy nổ.
Không sử dụng máy biến thế. Có thể gây điện giật hoặc cháy.
▶ Nếu điện áp/tấn số/điều kiện dòng điện định mức khác nhau, có thể gây cháy.

Việc lắp đặt thiết bị này phải được thực hiện bởi nhân viên kỹ thuật có chuyên môn hoặc công ty dịch vụ.

▶ Nếu không sẽ gây điện giật, cháy, nổ, hồng hóc hoặc thương tích, sản phẩm có thể không được bảo hành.

Lắp đặt Câu dao Cách ly gần Máy Điều hòa (không lắp lên nắp Điều hòa) và bộ ngắt điện dành riêng cho máy điều hòa.

▶ Nếu không, có thể gây điện giật hoặc cháy.

Lắp dàn nóng để bộ phận điện của dàn nóng không lộ ra ngoài.

▶ Nếu không sẽ gây điện giật, cháy, nổ, hồng hóc.

Vietnamese-6

Không lắp thiết bị này gần lò suời, vật liệu dễ cháy. Không lắp thiết bị này ở nơi ẩm, nhiều dâu hoặc bụi hoặc phơi trực tiếp dưới ánh nắng mặt trời và nước (nước mưa). Không lắp thiết bị này ở nơi có thể rò rỉ khí.

▶ Điều này có thể gây điện giật hoặc cháy.
Không được lắp dàn nóng ở vị trí nhưtuồng cao bên ngoài vì có thể bị rơi.
▶ Nếu dàn nóng bị rơi, có thể gây thương tích, tử vong hoặc hư hỏng tài sản..

Thiết bị này phải được nối đất đúng cách. Không nối đất thiết bị với ống dẫn khí, ống nước bằng nhựa hoặc đường dây điện thoại.

▶ Nếu không, có thể gây điện giật, cháy, nổ hoặc hư hỏng sản phẩm.
▶ Lưu ý sử dụng ô cắm cố định có nổi đất.

ĐỐI VỐI LẮP ĐẶT

CÂN THÂN

Lắp đặt thiết bị trên nên bằng phẳng và vững chắc có thể chịu được trọng lượng của thiết bị.

▶ Nếu không, có thể gây hiện tượng rung bất thường, gây ôn hoặc hư hỏng sản phẩm.

Lắp đặt ống thoát nước phù hợp để xả nước đúng cách.

Nếu không nước sẽ tràn ra, làm hồng tài sản. Tránh nổi ống xả nước vào các ống thải khác vì có thể gây bốc mùi khó chịu.

Khi lắp đặt bộ phận ngoài trời, đảm bảo nối ống thoát nước để xả nước đúng cách.

▶ Nước tạo thành trong khi dàn nóng vận hành làm nóng có thể tràn ra và gây hư hỏng tài sản.

Đặc biệt, vào mùa đông nếu đá rơi vào có thể gây thương tích, tử vong hoặc hư hỏng tài sản.

ĐỐI VỐI NGUỒN ĐIÊN

⚠ CẢNH BÁO

Nếu bộ ngắt điện bị hồng, xin vui lòng liên hệ trung tâm dịch vụ gần nhất.

Không được kéo hoặc uốn cong dây nguồn. Không được xoắn hoặc buộc dây nguồn. Không móc dây nguồn vào vật kim loại, đặt vật nặng lên dây nguồn, luồn dây nguồn vào giữa các vật hoặc ấn dây nguồn vào khoảng trống sau thiết bị.

▶ Điều này có thể gây điện giật hoặc cháy.

Vietnamese-7

Chú ý về an toàn

ĐỐI VỐI SỬ DỤNG

CẦN THÂN

Khi không sử dụng máy điều hòa không khí trong một thời gian dài hoặc trong khi có sắm/chớp, cắt nguồn điện ở bộ ngắt điện.

▶ Nếu không, có thể gây điện giật hoặc cháy.

ĐỐI VỐI SỬ DỤNG

CẢNH BÁO

Nếu thiết bị bị ngập nước, hãy liên hệ trung tâm dịch vụ gần nhất.

▶ Nếu không, có thể gây điện giật hoặc cháy.

Nếu thiết bị phát ra tiếng ôn lạ, bốc mùi khét hoặc bốc khói, hãy nhanh chóng ngắt nguồn điện, sau đó liên hệ trung tâm dịch vụ gần nhất.

▶ Nếu không, có thể gây điện giật hoặc cháy.

Trong trường hợp bị rò khí (như khí prôban, khí LP, v.v...), thông gió ngay, không được chạm vào phích cắm nguồn. Không được chạm vào thiết bị hoặc dây nguồn.

▶ Không sử dụng quạt thông gió.
▶ Tia lǚa có thể gây nổ hoặc cháy.

Đế lắp đặt lại máy điều hòa không khí, hãy liên hệ trung tâm dịch vụ gần nhất.

Nếu không, có thể gây hỏng sản phẩm, rò nước, điện giật hoặc cháy.
Dịch vụ chuyển sản phẩm không đi kèm. Nếu bạn lắp đặt lại sản phẩm ở vị trí khác, bạn sẽ mất thêm phí xây dựng và lắp đặt.
Đặc biệt, khi bạn muốn lắp đặt sản phẩm ở vị trí khác thường như ở khu công nghiệp hoặc gần bờ biển nơi tiếp xúc trực tiếpvới muỗi trong không khí, hãy liên hệ trung tâm dịch vụ gần nhất.

Không chạm vào bộ ngắt điện nếu tay ướt.

▶ Điều này có thể gây điện giật.

Không tắt điều hòa bằng bộ ngắt điện trong khi điều hòa đang hoạt động.

▶ Tất và bật lại điều hòa bằng bộ ngắt điện có khả năng gây chấp điện, dẫn đến điện giật hoặc cháy nổ.

Sau khi rõ máy điều hòa, hãy để tất cả vật liệu đóng gói xa tầm tay của trẻ em, vì vật liệu đóng gói có thể gây nguy hiểm cho trẻem.

▶ Nếu trẻ trùm một chiếc túi lên đầu, có thể khiển trẻ ngạt thở.

Không cham vào phích cắm nguồn hoặc bộ ngắt điện khi tay ướt.

Đặc biệt chú ý đến trẻ em, không để trẻ luồn tay chúng vào sản phẩm. Không chạm tay hoặc ngón tay vào cánh đảo gió trong khi đang vận hành làm nóng.
▶ Điều này có thể gây điện giật hoặc bống.

Không luôn ngón tay hoặc cho chất lạ vào chỗ hút khí/thoát khí của máy điều hòa.

Đặc biệt chú ý đến trẻ em, không để trẻ luôn tay vào sản phẩm.

Không đập hoặc kéo máy điều hòa với lực quá mạnh.

Điều này có thể gây cháy, thương tích hoặc hư hỏng sản phẩm.

ĐỐI VỐI SỬ DỤNG | CẢNH BÁO

Không đặt các vật dụng gần dàn nóng khiến trẻ trèo lên máy.

Điều này có thể khiến trẻ bị thuống tích nghiệm trọng.

Không sử dụng máy điều hòa trong một thời gian dài ở vị trí thông gió kém hoặc gần người ốm yếu.

▶ Vỉ điều này có thể gây nguy hiểm do thiếu ô xy, hãy mở cửa ít nhất một giờ một lần.

Nếu có vật lạ như nước lot vào trong thiết bị, hãy ngắt nguồn điện, sau đó liên hệ trung tâm dịch vụ gần nhất.

▶ Nếu không, có thể gây điện giật hoặc cháy.

Không cố tự ý sửa chữa, tháo ráp hoặc sửa đổi thiết bị của bạn.

Không sử dụng bất kỳ cầu chỉ nào (như cầu chỉ dây đồng, dây thép, v.v...) ngoài cầu chỉ tiêu chuẩn.

▶ Nếu không, có thể gây điện giật, cháy, hư hỏng sản phẩm hoặc thương tích.

Chú ý về an toàn

ĐỐI VỐI SỬ DỤNG

CÂN THÂN

Không đặt các vật hoặc thiết bị dưới dàn lạnh.

▶ Nước nhỏ ra từ dàn lạnh có thể gây cháy hoặc hư hỏng tài sản. (ví dụ: thiết bị điện)

Kiểm tra khung lắp đặt của dàn nóng ít nhất mỗi năm một lần.

▶ Nếu không, có thể gây thương tích, tử vong hoặc hư hỏng tài sản hỏng tài sản.

Dòng điện tối đa được đo theo tiêu chuẩn IEC về tính an toàn và dòng điện được đo theo tiêu chuẩn ISO về tính tiết kiểm năng lượng.

Không được đúng lên nóc thiết bị hoặc đặt các thiết bị (như quản áo đã là, nên đang cháy, thuốc lá đã châm, đĩa, chất hóa học, vật kim loại, v.v...) lên thiết bị.

Điều này có thể gây điện giật, cháy, hư hỏng sản phẩm hoặc thương tích.

Không được vận hành thiết bị khi tay ướt.

▶ Điều này có thể gây điện giật.

Không phun các chất dễ bay hơi như thuốc trừ sâu lên bề mặt thiết bị.

Nó không những gây hại đến con người mà còn có thể gây điện giật, cháy hoặc hư hỏng sản phẩm.

Không uống nước thoát ra từ máy điều hòa không khí.

▶ Nước từ máy điều hòa không sạch.

Không dùng lực mạnh lên bộ điều khiển từ xa và không được tháo ráp bộ điều khiển từ xa. Không được chạm vào các ống nối với sản phẩm.

▶ Điều này có thể gây bông hoặc thương tích.

Không sử dụng máy điều hòa không khí để bảo quản các thiết bị chính xác, thực phẩm, động vật, thực vật hoặc mỹ phẩm hoặc bất kỳ mục đích khác thường nào.

▶ Điều này có thể gây hư hỏng tài sản.

Tránh để lường gió của máy điều hòa tiếp xúc với con người, động vật, thực vật trong thời gian dài.

Điều này có thể gây hại đến con người, động vật hoặc thực vật.

Thiết bị này không thiết kế để sử dụng bởi những người (kế cả trẻ em) bị suy giảm về thể chất, giác quan hoặc thần kinh hoặc thiếu kinh nghiệm và kiến thức trừ khi họ được giám sát hoặc hướng dẫn sử dụng thiết bị bởi người có thể chịu trách nhiệm vêsự an toàn cho họ. Trẻ em cần được giám sát để đảm bảo chúng không diva nghịch với thiết bị.

Vietnamese-10

ĐỐI VỐI VỆ SINH | CẢNH BÁO

Không vệ sinh thiết bị bằng cách phun nước trực tiếp lên thiết bị. Không sử dụng xăng, chất pha loãng hoặc rượu cơn để vésinh thiết bị.

Điều này có thể gây mất màu, biến dạng, hư hỏng, điện giật hoặc cháy. Trước khi vệ sinh hoặc bảo dưỡng, hãy ngắt nguồn điện và đại đến khi quạt dùng hằng.
▶ Nếu không, có thể gây điện giật hoặc cháy.

ĐỐI VỐI VỆ SINH | CẦN THÂN

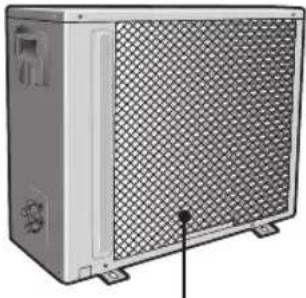

Cần thận khi vệ sinh bề mặt bộ trao đổi nhiệt của dàn nóng vì nó có cạnh sắc.

Thao tác này nên được thực hiện bởi nhân viên kỹ thuật, xin vui lòng liên hệ trung tâm lắp đặt hoặc trung tâm bảo hành.

Không tự ý vệ sinh bên trong máy điều hòa không khí.

Đế vệ sinh bên trong thiết bị, hãy liên hệ trung tâm dịch vụ gần nhất.

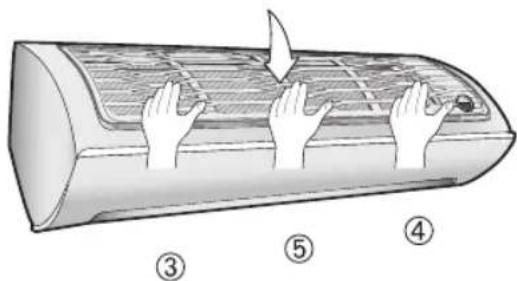

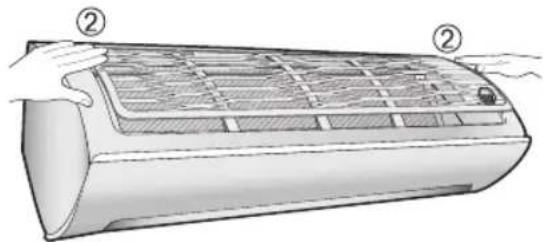

Khi vệ sinh bộ lọc trong, tham khảo mô tả ở phần "Vệ sinh máy điều hòa không khí".
▶ Nếu không, có thể gây hư hỏng, điện giật hoặc cháy.

Kiểm tra trước khi sử dụng

Dải hoạt động

Bảng dưới đây mô tả dài nhiệt độ và độ ẩm mà máy điều hòa không khí có thể vận hành. Tham khảo bằng để sử dụng hiệu quả.

Chế độ Nhiệt độ trong nhà Nhiệt độ ngoài trời Độ ẩm trong nhà Nhận xét
Làm mát	16 °C~32 °C	16 °C~46 °C	Độ ẩm 80 % hoặc ít hơn AR18KS	đòng AR**JV/KV**dòng AR**JS**dòng AR09/12/24KS**
		-10 °C~46 °C dòng AR18KS		**
Chế độ Suời ẩm	27 °C hoặc ít hơn	-10 °C~24 °C	-AR18KS	đòng AR**JS**dòng AR09/12/24KS**
		-15 °C~24 °C dòng AR18KS		**
Khử ẩm	18 °C~32 °C 16 °C~46 °C -			đòng AR**JV/KV**dòng AR**JS/KS**

▶ Nếu máy điều hòa vận hành ở chế độ làm mát trong một thời gian dài ở khu vực có độ ẩm cao, có thể có sương.

▶ Nếu nhiệt độ ngoài trời giảm xuống -5 °C, khả năng suời ẩm có thể làm giảm cảng nhiều cảng tốt 60 %\~70 % công suất quy định theo các điều kiện sử dụng (đòng AR** JS/KS**).

Bảo dưỡng máy điều hòa không khí

Bảo vệ bên trong thông qua hệ thống kiểm soát thiết bị

Bảo vệ bên trong hoạt động nếu lỗi bên trong xảy ra đối với máy điều hòa không khí.

Loại Mô tả
Chống khí lạnh (đòng AR * *JS/KS * *)	Các fan hâm mô nội bộ sẽ được tất để ngăn chặn không khí lạnh khi đang nóng bơm nhiệt.
Chu kỳ phá bằng (đòng AR * *JS/KS * *)	Các fan hâm mô nội bộ sẽ được tất để làm tan bằng khi các máy bơm nhiệt đang nóng.Cánh đảo gió dọc sẽ đóng lại trong chu kỳ phá bằng và sẽ mở trở lại trong chu kỳ suổi ấm sau khi hoàn tất phá bằng.
Bảo vệ máy nén	Máy điều hòa không khí không bắt đầu hoạt động ngay để bảo vệ máy nén của dàn nóng sau khi khởi động.

• Nếu như bơm nhiệt đang vận hành ở chế độ suời ẩm, chu kỳ phá bằng sẽ hoạt động để loại bỏ lớp tương động trên dàn nóng do nhiệt độ thấp.
  Quạt bên trong sẽ tự động tất và hoạt động trở lại sau khi kết thúc chu kỳ phá bằng.
• Chỉ có các model suổi ẩm có chức năng này: dòng AR**JS/KS**

Smart Install

▶ Thông qua chức năng Smart install, người lắp đặt có thể kiểm tra xem sản phẩm đã được lắp đúng chưa.
▶ Nếu lắp sai, đèn báo lỗi sẽ hiển thị trên màn hình dàn lạnh. Do đó, người lắp đặt có thể kiểm tra được sản phẩm đã lắp đúng hay chưa.

Vietnamese-12

Kiểm tra tên của các bộ phận

Máy điều hòa không khí của bạn có thể khác với hình minh họa tùy vào model.

Các bộ phận chính

02 TÍNh NĂNG CƠ bẦN
Màn hình

Vietnamese-13

Kiểm tra bộ điều khiển từ xa

• Huống bộ điều khiển từ xa về phía cảm biến điều khiển từ xa của dàn lạnh.
• Khi ăn đúng nút trên bộ điều khiển tử xa, bạn sẽ nghe thấy tiếng bíp phát ra từ dàn lạnh và chỉ báo truyền tín hiệu ( ) xuất hiện trên màn hình của bộ điều khiển tử xa.

Các nút trên bộ điều khiển từ xa

- Trong trường hợp bạn muốn hủy các tùy chọn hoặc thiết lập đã định, bạn chỉ cần nhân nút Options (Các tùy chọn) hoặc Settings (Các thiết lập) một lần nữa, các mục vừa chọn sẽ nhập nháy và đơn giản là bạn chỉ cần nhân nút SET (THIẾT LẬP) khi các mục này còn nhập nháy.

Vietnamese-14

Màn hình của bộ điều khiển từ xa

• Đảm bảo điều khiển từ xa không dính nước.

- Những chức năng sau sẽ được hiện thị trên màn hình điều khiển từ xa nhưng không được hỗ trợ trong mẫu sản phẩm này.

- Heat mode (Chế độ suài)(Dòng AR ** JV/KV** ) / Virus Doctor(©)(Dòng AR **JS/JV/KV** ,AR** KSFN** ) / d'light Cool / Usage / Filter Reset / Display.

- Khỉ tắt và bật bộ điều khiển tử xa, Timer, Options (Bộ hẹn giờ, các Tủy chọn) và Settings (Các thiết lập) sẽ được thiết lập trước khi hủy bờ việc tắt bộ điều khiển tử xa. Tuy nhiên, hướng quạt sẽ không thay đổi.

Thời gian sạc pin

Khi hết pin, (1) se được hiện thị trên màn hình của bộ điều khiển từ xa. Khi biểu tương xuất hiện, hãy thay pin. Bộ điều khiển từ xa sử dụng 2 pin loại AAA 1.5 V.

Lưu trữ các bộ điều khiển từ xa

Khi bạn không sử dụng bộ điều khiển từ xa trong thời gian dài, tháo pin ra khởi điều khiển từ xa và lưu trữ nó.

Lắp pin

1. Đầy lấy theo hướng mũi tên ở mặt sau của bộ điều khiển từ xa và kéo lên.
2. Lắp hai pin loại AAA.

Kiểm tra và chú ý các cực "+" và "-" phải phù hợp vớinhau. Đảm bảo bạn lắp pindúng vị trí..

1. Đóng nắp bằng cách đặt trở lại vị trí ban đầu.

Bạn sẽ nghe thấy tiếng tách khi nắp được khóa đúng.

• Tín hiệu có thể sẽ không thu nhận tốt nếu đèn huỳnh quang đặt quá gần máy điều hòa.
• Nếu các thiết bị điện khác cũng phản ứng lại với bộđiều khiếntừ xa, hãy goitrung tâm dịch vụ gần nhất.

Vút bô pin trong sản phẩm này đúng cách

(Dược áp dụng cho các nước với các hệ thống thu gom khác nhau)

Dấu hiệu này trên pin, hướng dẫn sử dụng hay bao bì chỉ ra rằng pin trong sản phẩm này không được phép vứt bờvới các rác thải sinh hoạt khác khi không còn sử dụng được nữa. Các ký hiệu hóa học Hg, Cd hoặc Pb, khi được đánh dấu trên pin, chỉ ra rằng pin có chứa thủy ngân, cadmium hay chỉ ở trên mức tham chiếu trong Chỉ thị EC 2006/66.Nếu pin không được xử lý đúng cách, các chất này có thể gây hại cho sức khỏe con người hoặc môi trường.

Đế bảo vệ tài nguyên thiên nhiên và khuyến khích tái sử dụng vật liệu, vui lòng tách riêng pin với các loại chất thải và tái chế chúng thông qua hệ thống tái chế pin miễn phí tại địa phương.

Vietnamese-15

TÍNH NĂNG CƠ BẢN

Vận hành cơ bản là chế độ vận hành có thể chọn bằng cách ấn nút Mode.

Chế độ Tự động

O chế độ tự động, máy điều hòa không khí sẽ tự động cải đặt nhiệt độ và tốc độ quạt tùy theo nhiệt độ trong phòng đo được bằng bộ cảm biến nhiệt độ phòng.

Chế độ Làm mát

O chế độ làm mát, máy điều hòa không khí sẽ làm mát căn phòng của bạn. Bạn có thể điều chỉnh nhiệt độ và tốc độ quạt đécảm thấy thoải mái hơn trong thời tiết nóng nục.

• N ếu nhiệt độ bên ngoài hiện tại cao hơn nhiều so với nhiệt độ trong phòng đã chọn, có thể mất thời gian để nhiệt dêtrong phòng đạt độ mát mong muốn.
• Chế độ Quiet (Im lăng) giúp giảm thiếu tiếng ôn trong khi máy vận hành ở chế độ Cool (Mát).

Dry (Khô)

Điều hòa nhiệt độ ở chế độ Dry (Khô) hoạt động như một máy hút ẩm bằng cách loại bổ hơi ẩm khởi không khí trong nhà.

Chế độ Dry (Khô) khiến không khí trong lành trong môi trường khí hậu ẩm ướt.

Đế kích hoạt chế độ Dry (Khô), thiết lập nhiệt độ trên bộ điều khiển từ xa thấp hơn nhiệt độ phòng.

Chế độ Quạt

Có thể chọn chế độ Quạt lưu hành căn phòng của bạn. Chế độ này sẽ giúp làm thông thoáng không khí trong phòng.

Chế độ Suổi ẩm

Máy điều hòa không khí vừa có thể suǒi ấm vừa có thể làm mát. Hây suǒi ấm căn phòng của bạn với máy điều hòa đa năng trong mùa đông lạnh giá.

• Quạt có thể không hoạt động trong khoảng 3\~5 phút lúc bắt đầu để ngăn lưỡng hơi lạnh từ bên ngoài bay vào trong khi máy điều hòa đang thời hơi ẩm.
• Chế độ im lăng khiến tiếng ôn êm hơn trong khi vận hành bộ phận trong nhà ở Chế độ suời âm.
• Vì máy điều hòa không khí suời ẩm căn phòng bằng cách lấy nhiệt từ không khí bên ngoài, khả năng suời ẩm cóthế giảm khi nhiệt đồ bên ngoài quá thấp.

Sử dụng thêm thiết bị suǒi ẩm kết hợp với máy điều hòa không khí nếu bạn cảm thấy máy điều hòa không khí suǒi ẩm chưa đủ.

• có các model suồi ẩm có chức năng này: dòng AR**JS/KS**

Vietnamese-16

TÍNH NĂNG CƠ BẢN

Ăn nút ⚫dé bạt máy điều hòa không khí.

Ấn nút Mode để cài đặt chế độ hoạt động.

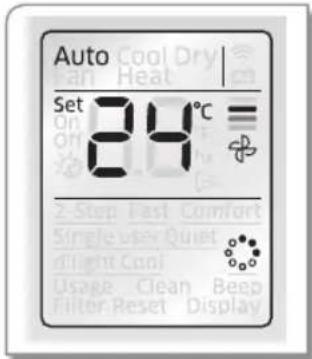

- Môi l ân bạn ấn nút Mode chế độ sẽ thay đổi theo thú tự chế độ Tụ động, Làm mát, Khử ẩm, Quạt và Suời ẩm suời ẩm

Ấn nút ⬆đẻ điều chỉnh nhiệt độ.

Tự động Bạn có thể điều chỉnh nhiệt độ theo mức 1 °C trong khoảng 16 °C~30 °C.

Làm mát Bạn có thể điều chỉnh nhiệt độ mong muốn theo từng 1°C trong khoảng 16 °C~30 °C.

Khô Bạn có thể điều chỉnh nhiệt độ theo mức 1 °C trong khoảng 18 °C ~ 30 °C.

Quạt Không thể điều chỉnh nhiệt độ.

Suổi ẩm Bạn có thể điều chỉnh nhiệt độ mong muốn theo từng 1°C trong khoảng 16 °C~30 °C.

Án nút đế cài đặt tốc độ quạt mong muốn.

Tự động	≡(Tự động)
Làm mát	≡(Tự động), ⚫Chậm), (Tưung bình), (Nhành), (Turbo)
Khô	≡(Tự động)
Quạt	≡(Chậm), (Tưung bình), (Nhành), (Turbo)
Suổi ẩm	≡(Tự động), ⚫Chậm), (Tưung bình), (Nhành), (Turbo)

- Chúc năng khử ẩm có ở chế độ làm mát.

Vietnamese-17

Điều chỉnh hướng lượng không khí.

Luông không khí hướng dọc

Chúc năng này sẽ cho phép bạn điều chỉnh hướng luống không khí theo chiều dọc.

Nhân nút ≡ để chỉnh các cánh hướng lượng không khí theo chiều dọc.

▶ Đế giữ hướng luống không khí theo một hướng không đối, nhân nút ⚫ một lần nữa. Các cánh hướng luống sẽ ngùng di chuyển.

▶ Nếu điều chỉnh cánh đảo gió dọc bằng tay, cánh đảo gió có thể sẽ không đóng hết khi tất máy điều hòa

- Khi máy hoạt động ở chế độ làm mát, không thể điều chỉnh hướng gió ở chế độ good'sleep.

- Tuy nhiên, bạn có thể điều chỉnh hướng gió ở chế độ good'sleep khi máy điều hòa hoạt động ở chế độ suồi ẩm.

Remote controller display

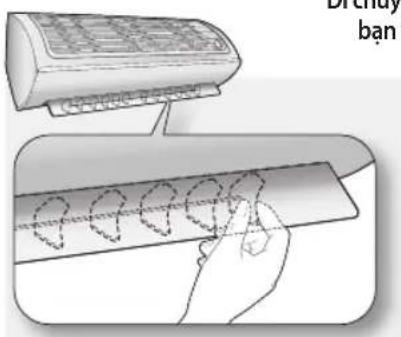

Luông không khí huống ngang

Di chuyển lấy chốt cánh đảo gió sang trái hoặc phải để giữ hướng gió thời ở vị tricó định bạn muốn.

Đế tránh nguy cơ bị thuống, chỉ nên điều chỉnh hướng gió thổi ngang sau khi đã tất dàn lạnh hoàn toàn Sẽ tiếm ấn nguy cơ thuống tích cho cá nhân nếu lắp sai thiết bị

Vietnamese-18

Thiết lập hẹn giờ Bật/Tắt

Thiết lập Bật bộ hẹn giờ

Khi máy điều hòa nhiệt độ tất;

1. Nhân nút Timer (Bộ hẹn giờ) để chọn (On) (Bật).
2. Đèn chỉ thị (Mở) vẫn tiếp tục nhập nháy và bạn có thể thiết lập thời gian.
3. Nhân nút ◀, để thiết lập thời gian.
4. Bạn có thể thiết lập thời gian theo đơn vị nửa giờ từ 30 phút (0,5 trên màn hình) \~ 3 giờ và theo đơn vị một giờ từ 3\~24 giờ.

5. Thời gian có thể được thiết lập tối thiểu là 30 phút và tối đa là 24 giờ.

6. Nhận nút SET (THIẾT LẬP) để hoàn tất thiết lập Bật bộ hẹn giờ.

7. Đèn chỉ thị (Bật) và thiết lập thời gian của bộ hẹn giờ sẽ được hiển thị trên màn hình điều khiển tử xa và bộ chỉ thị hẹn giờ(1)) sẽ được hiển thị trên màn hình của dàn lạnh.

8. Thiết lập bạt bộ hện giờ bị hủy nếu nếu bạn không nhân SET (THIẾT LẬP) trong 10 giấy sau khi thiết lập thời gian. Do đó, kiểm tra đèn chỉ thị (Bật) trên màn hình điều khiển từ xa và bộ chỉ thị hẹn giờ😊) trên màn hình dàn lạnh.

Hùy

Nhân nút Timer (Bộ hẹn giờ) → chọn (On) (Bật) → nhân nút hoặc → đặt hẹn giờ là → nhân nút SET (THIẾT LẬP).

Màn hình điều khiển từ xa

Tùy chọn thêm ở chế độ hẹn giờ mở máy (Khi thiết bị điều khiển từ xa đang vận hành)
	Bạn có thể chọn Auto (Tự động)/Cool (Mát)/Dry (Khô)/Fan (Quạt)/Heat $uôi ẩm).
	Bạn có thể điều chỉnh nhiệt độ ở chế độ Tự động/Làm mát/Khử ẩm/Suôi ẩm.
	Bạn có thể điều chỉnh tốc độ quạt ở chế độ Làm mát/Quạt/Suôi ẩm.

• Khi thiết lập xong On timer (Bộ hẹn giờ bật, trạng thái thiết lập sẽ được hiển thị trong vòng 3 giây và sau đó chỉ còn đèn chỉ thị (On) (Bật) được giữ sáng trên màn hình của bộ điều khiển tử xa.
• Nếu bạn nhân nút Power (Nguồn) ⏻ trên dàn lạnh sau khi thiết lập chức năng On timer (Hẹn giờ Bật) bằng bộ điều khiển từ xa, chỉ báo Hẹn giờ trên màn hình dàn lạnh sẽ biến mất và chức năng này sẽ bị hủy. Thậm chí khu Hẹn giờ Bật bị hủy, chỉ báo On timer (Hẹn giờ Bật) vẫn xuất hiện trên màn hình điều khiển từ xa.
• Khi On timer (Hện giờ Bật) được thiết lập trong khi điều hòa nhiệt độ tất, chỉ báo hẹn giờ(1) sẽ hiển thị và giữ nguyên cho đến khi bất Hẹn giờ Bật.

Vietnamese-19

Thiết lập hẹn giờ Bật/Tắt

Thiết lập Off timer (Hẹn giờ Tất)

Khi điều hòa nhiệt độ mở;

Màn hình điều khiển tử xa

1. Nhân nút Timer (Bộ hẹn giờ) để chọn (Off) (Tất).

- Đèn báo (Tất) tiếp tục nhập nháy và bạn có thể thiết lập thời gian.

1. Nhân nút <, để thiết lập thời gian.

2. Bạn có thể thiết lập thời gian theo đơn vị nửa giờ từ 30 phút (0,5 trên màn hình) \~ 3 giờ và theo đơn vị một giờ từ 3\~24 giờ.

3. Thời gian có thể được thiết lập tối thiểu là 30 phút và tối đa là 24 giờ.

4. Nhân nút SET (THIẾT LẬP) để hoàn tất thiết lập hạn giờ Tất.

5. Đèn chỉ thị (Tắt) và thiết lập thời gian của bộ hẹn giờ sẽ được hiển thị trên màn hình điều khiển tử xa và bộ chỉ thị hẹn giờ( ),) sẽ được hiển thị trên màn hình của dàn lạnh.

6. Thiết lập hạn giờ tắt bị hủy nếu nếu bạn không nhân nút SET (THIẾT LẬP) trong 10 giây sau khi thiết lập thời gian. Do đó, kiểm tra đèn chỉ thị (Tất) trên màn hình điều khiển từ xa và bộ chỉ thị hạn giờ (☐) trên màn hình của dàn lạnh.

Hủy

Nhân nút Timer (Bộ hẹn giờ) → chọn (Off) (Tất) → nhân nút hoặc → đặt hẹn giờ là → nhân nút SET (THIẾT LẬP).

- Chỉ hạn giờ cải đặt mới nhất sẽ được áp dụng giữa các chức năng hạn giờ mồmáy/tắt máy và chức năng hạn giờ tắt chế độgood'sleep

- Chỉ thời gian còn lại sẽ được hiện thị trong 3sau giây.

- Nếu chức năng hạn giờ được sử dụng trong chế độ suồi, máy điều hoà hoạt động với chế độ trước đó (AR**JV/KV** series)

• Hện giờ Bật có thể không hoạt động tùy theo trạng thái Bật/Tắt của dàn lạnh và trạng thái Bật/Tắt của đèn chỉ thị trên màn hình điều khiển tử xa.

Kết hợp hẹn giờ Bật và Tất
Khi máy điều hòa nhiệt độ tắt Khi máy điều hòa nhiệt độ mở
Khi thời gian thiết lập cho bạt ngắn hơn thời gian tấtVí dụ) hẹn giờ Bật : 3 giờ, hẹn giờ Tất : 5 giờ- Máy điều hòa nhiệt độ sẽ mở sau 3 giờ kể từ thời điểm bạn thiết lập bộ hẹn giờ và máy sẽ chạy trong 2 giờ và sau đó tự động tất.	Khi thời gian thiết lập Bật dài hơn thời gian TấtVí dụ) hẹn giờ Bật : 3 giờ, hẹn giờ Tất : 1 giờ- Máy điều hòa nhiệt độ sẽ tất sau 1 giờ kể từ thời điểm bạn thiết lập bộ hẹn giờ và máy mở sau 2 giờ kể từ lúc nó tất.

• Thời gian cải đặt trên hạn giờ Bật và hạn giờ Tất phải khác nhau.
• Khi hạn giờ Bật và hạn giờ Tất được thiết lập, thì có thể hủy bỏ bằng cách nhân nút Power (Nguồn)

Vietnamese-20

Chế độ good'sleep

Cho một giấc ngủ thoải mái, điều hòa nhiệt độ sẽ hoạt động ở 3 chế độ là Fall asleep (Ngủ) ▷ Sound sleep (Ngủ ngon) ▷ Wake up (Tỉnh giấc sàng khoái).

Khi máy điều hòa nhiệt độ hoạt động ở chế độ Cool (Mát)/Heat (Suổi âm).

1. Nhân nút Timer (Bộ hẹn giờ) để chọn (jēngǔ ngon).

- (Đèn chỉ thị) vẫn nhập nháy và bạn có thể thiết lập thời gian.

1. Nhân nút <, để thiết lập thời gian.

2. Bạn có thể thiết lập thời gian theo đơn vị nửa giờ từ 30 phút (0.5 trên màn hình) \~ 3 giờ và theo đơn vị một giờ từ 3 \~ 12 giờ.

3. Thời gian có thể được thiết lập tối thiểu là 30 phút và tối đa là 12 giờ.

4. Thời gian thiết lập mặc định cho chế độgood'sleep là 8 giờ.

5. Nhân nút SET (THIẾT LẬP) để hoàn tất thiết lập của chế độ good'sleep.

- (Đèn chỉ thi) và thời gian thiết lập của chế độgõe diẻ epi trên màn hình điều khiển từ xa.

- Báo hẹn giờ (4) sẽ hiện thị trên màn hình của dàn lạnh.

- Thiết lập chế độ good'sleep sẽ bị hủy nếu bạn không nhân nút SET (THIẾT LẬP) trong 10 giấy sau khi thiết lập thời gian. Do đó kiểm tra đèn chỉ thị trên màn hình điều khiển tử xa và bộ chỉ thị hẹn giờ trên màn hình dàn lạnh.

Hủy ▶ Nhân nút Timer (Bộ hẹn giờ) → chọn (☑) (ngủ ngon) → nhân nút ◀ hoặc ▶ → đặt hẹn giờ là □ □ → nhân nút SET (THIẾT LẬP).

Remote controller display

Các tùy chọn bổ sung khả dụng trong chế độgood’sleep
[27H8]	Bạn có thể cải đặt nhiệt độ mong muốn theo từng 1 °C trong khoảng 16 °C~30 °C.
	Tốc độ quạt sẽ được điều chỉnh tự động theo chế độgood’sleepTuy nhiên, nếu chọn chế độgood’sleepkhi đang bật chế độ suồi,bạn, bạn có thể chỉnh tốc độ quạt.
	Khi bật chế độgood’sleepỞ chế độ làm mát: Hướng gió được điều chỉnh tự động.

Nhiệt độ và tốc độ quạt thay đổi trong chế độgood'sleep

• Fall asleep (Ngủ): Dễ dàng chìm vào giác ngủ sâu bằng cách dẫn dẫn hạ nhiệt độ.
• Sound sleep (Ngủ ngon): Thu giān cơ thể và từ tử nâng nhiệt độ.

- Wake up (Tỉnh giấc sáng khoái): Cho phép bạn thức giấc trong bầu không khí thoải mái và bạn sẽ cảm thấy dễ chịu.

• Nhiệt độ cải đặt thích hợp trong khoảng 25 °C\~27 °C cho việc làm mát lạnh và 21 °C\~23 °C cho việc suổi âm.
• Nếu nhiệt độ đặt quá thấp, bạn có thể cảm thấy lạnh hoặc bị cảm lạnh.
• Thời gian vận hành tối ưu của chế độgood'sleep là 8 giờ. Vì vậy, nếu thời gian được thiết lập quá ngắn hoặc dài, bạn có thể không cảm thấy thoải mái như mong đợi.
• Nếu chế độ good'sleep được thiết lập dài hơn 5 giờ, Wake up (Tỉnh giấc sáng khoái) sẽ bắt đầu khi chỉ còn 1 giờ vận hành và máy điều hòa nhiệt độ sẽ tự động dùng.
• Khi chức năng hạn giờ Bật và good'sleep được thiết lập cùng lúc, máy điều hòa nhiệt độ sẽ chỉ áp dụng chức năng được thiết lập sau cùng.

Vietnamese-21

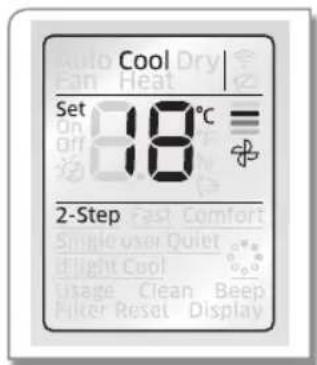

Chức năng làm mát 2 bước

Chức năng làm mát 2 bước sẽ thiết lập máy điều hòa nhiệt độ để làm mát căn phòng một cách nhanh chóng để đạt đến nhiệt độ thiết lập khi nhiệt độ phòng cao hơn nhiệt độ đã thiết lập, và sau đó máy điều hòa nhiệt độ tự động vận hành ở chế độ Dry (Khô) khi nhiệt độ phòng bằng nhiệt độ đã thiết lập.

Khi máy điều hòa nhiệt độ hoạt động ở chế độ Cool (Mát);

1. Nhân nút Options (Các tủy chọn).
2. Nhân nút , hoặc [Options] (Các tùy chọn) cho đến khi đèn chỉ thị (2-Step) (2 Bước) bắt đầu nhập nháy.
3. Nhận nút SET (THIẾT LẬP) để thiết lập chức năng làm mát 2 bước.
4. (2-Step) (2 Bước) → đèn chỉ thị (2-Step) (2 Bước) sẽ được hiển thị trên màn hình điều khiển từ xa và chức năng 2-Step Cooling (Làm lạnh 2 Bước) sẽ bắt đầu hoạt động.

▶ Nhân nút Options (Các tủy chọn) → nhân nút ◀, ➤ hoặc Options (Các tủy chọn) để làm cho đèn chỉ thị (2-Step) (2 Bước) nhập nháy và nhân nút SET (THIẾT LẬP).

Màn hình điều khiển từ xa

Vietnamese-22

Sử dụng chức năng Fast (Nhanh)

Bạn có thể thiết lập chức năng Nhanh để làm mát/suổi nhanh và mạnh.

Khi máy điều hòa nhiệt độ hoạt động ở chế độ Cool (Mát)/Heat (Suổi ẩm).

Màn hình điều khiển từ xa

1. Nhân nút Options (Các tủy chọn).
2. Nhân nút 📊, Đhoặc [Options] (Các tùy chọn) cho đến khi đến chỉ thị (Fast) (Nhanh) bắt đầu nhập nháy.
3. Nhân nút SET (THIẾT LẬP) để thiết lập chức năng nhanh.

- (Fast) (Nhanh) → đèn chỉ thị (Fast) (Nhanh) sẽ được hiển thị trên màn hình điều khiển từ xa và chức năng Fast (Nhanh) sẽ bắt đầu hoạt động.

Hùy

Nhấn nút Options (Các tùy chọn) → nhân nút ◀, ➤ hoặc Options (Các tùy chọn) để làm cho đèn chỉ thị (Fast) (Nhanh) nhập nháy và nhân nút SET (THIẾT LẬP).

• Chúc năng Nhanh chỉ khả dụng ở chế độ Cool (Mát)/Heat (Suổi ấm).
• Cánh chính luống hơi Dọc có thể được điều chỉnh.
• Nhiệt độ đặt sẵn và tốc độ quạt không thể điều chỉnh.
• Nếu chức năng Thoài mái được chọn trong khi đang bật các Chức năng làm mát 2 bước/Comfort (thoài mái)/Single user (Một người dùng)/(Quiet) (Yên tỉnh)/good'sleep, chức năng tương ứng sẽ bị hủy.
• Khi bạt chức năng Fast ở chế độ suời ẩm, bạn không thể tăng tốc độ quạt để tránh tạo ra lường khí mát.

Sử dụng chức năng Comfort (thoài mái)

Bạn có thể thiết lập chức năng Comfort (Thoài mái) để làm mát/suòi nhẹ.

Khi máy điều hòa nhiệt độ hoạt động ở chế độ Cool (Mát)/Heat (Suổi ẩm).

Màn hình điều khiển từ xa

1. Nhân nút Options (Các tùy chọn).
2. Nhân nút , hoặc [Options] (Các tùy chọn) cho đến khi đến chỉ thị (Comfort) (Tiện nghi) bắt đầu nhập nháy.
3. Nhân nút SET (THIẾT LẬP) để thiết lập chức năng Comfort (Thoải mái).
4. (Comfort) (Tiện nghi) → đèn chỉ thị (Comfort) (Tiện nghi) sẽ được hiện thị trên màn hình điều khiển từ xa và chức năng Comfort (Tiện nghi) sẽ bắt đầu hoạt động.

Hủy

Nhân nút Options (Các tủy chọn) → nhân nút ◀, ➤ hoặc Options (Các tủy chọn) để làm cho đèn chỉ thị (Comfort) (Tiện nghi) nhập nhảy và nhân nút SET (THIẾT LẬP).

• Chúc năng Comfort (Thoài mái) chỉ khả dụng ở chế độ Cool (Mát)/ Heat (Suời ẩm).
• Cánh chính luống hơi Dọc có thể được điều chỉnh.
• Nhiệt độ đặt sẵn có thể được điều chỉnh, nhưng tốc độ quạt thì không.
• Nếu chức năng Thoài mái được chọn trong khi đang bật các Chức năng làm mát 2 bước/Fast (Nhanh)/Single user (Một người dùng)/(Quiet) (Yên tỉnh)/g Puerto Island tương ứng sẽ bị hủy.

Vietnamese-23

Sử dụng chức năng Một người dùng

Chúc năng này sẽ tiết kiệm tiêu hao năng lượng khi máy điều hòa nhiệt độ vận hành ở chế độ Cool (Mát)/Heat (Suời ẩm). Khi máy điều hòa nhiệt độ hoạt động ở chế độ Cool (Mát)/Heat (Suời ẩm).

Màn hình điều khiển từ xa

1. Nhân nút Single user (Một người dùng).

2. Đèn chỉ thị (Single user) (Một người dùng) sẽ được hiển thị trên màn hình điều khiển từ xa. Sau đó = = = = _ sẽ hiển thị đèn chỉ thị nhiệt độ đặt sẵn trong vài giày và bắt đầu chức năng Một người dùng.

3. Khi chức năng Một người dùng đang bật, cánh quạt chính hướng dọc sẽ tự động bật.
4. Nếu ở chế độ làm mát, nhiệt độ cải đặt thấp hơn 24°C máy sẽ tự động điều chỉnh lên 24°C.

Hủy ▶ Nhân nút Single User (Một người dùng) một lần nữa.

• Chúc năng Một người dùng chỉ khả dụng trong chế độ Cool (Mát)/Heat (Suổi ẩm).
• Nếu chức năng Một người dùng được chọn khi Chức năng làm mát 2 bước/Fast (Nhanh)/Comfort (thoài mái)/(Quiet) (Yên tỉnh)/good'sleep, đang bật, chức năng tương ứng sẽ bị hủy.
• Cánh quạt chính lường hơi dọc sẽ giữ nguyên thậm chí khi chức năng Một người dùng bị hủy.
• Chọn hoặc hủy bỏ chức năng Single User (Một người dùng) bằng nút Options (Các tùy chọn).
• Nhân nút Options (Các tùy chọn) → nhấn nút 📊, ➤ hoặc Options (Các tùy chọn) để đèn chỉ thị (Single user) (Một người dùng) nhập nháy và nhấn nút SET (THIẾT LẬP).

Các tùy chọn bổ sung khả dụng trong chức năng Một người dùng
	Bạn có thể điều chỉnh nhiệt độ mong muốn theo mức 1 °C trong khoảng 24 °C ~ 30 °C trong chế độ Cool (Mát) và 16 °C~30 °C trong chế độ Heat (Suời ẩm).
	(Tự động), áp , bình , , ò có thể được chọn.
	Cánh quạt chỉnh lường hơi dọc có thể được chọn.

Vietnamese-24

Sử dụng chức năng vận hành êm

Bạn có thể giảm thiếu tiếng ớn từ dàn lạnh trong suốt chế độ Cool (Mát)/Heat (Suời ẩm).

Khi máy điều hòa nhiệt độ hoạt động ở chế độ Cool (Mát)/Heat (Suổi ẩm).

Màn hình điều khiển tử xa

1. Nhân nút Options (Các tủy chọn).
2. Nhân nút Ⓑ, hoặc [Options] (Các tùy chọn) cho đến khi đèn chỉ thị (Quiet) (Im lăng) bắt đầu nhập nháy.
3. Nhân nút SET (THIẾT LẬP) để thiết lập chức năng Im lăng.
4. (Quiet)(lm lăng) → đèn chỉ thị (Quiet) (lm lăng) sẽ được hiển thị trên màn hình điều khiển tử xa và chức năng Quiet (Yên tỉnh) sẽ bắt đầu hoạt động.

▶ Nhân nút Options (Các tủy chọn) → nhân nút ⬇, ➤ hoặc Hủy Options (Các tủy chọn) để làm cho đèn chỉ thị (Quiet) (Yên tỉnh) nhắp nháy và nhân nút SET (THIẾT LẬP).

Tùy chọn bổ sung khả dụng trong chức năng Im lăng
[YBBW]	Bạn có thể điều chỉnh nhiệt độ theo mức 1 °C trong khoảng 16 °C ~ 30 °C.
[HGWZ]	Tốc độ quạt được thiết lập là (Tụ động).
	Cánh quạt chỉnh luống hơi dọc có thể được chọn.

• Chúc năng Im lăng chỉ khả dụng trong chế độ Cool (Mát)/Heat (Suổi ẩm).
• Nếu chức năng Im lăng được chọn khi chức năng Chúc năng làm mát 2 bước/Fast (Nhanh)/Comfort (thoài mái)/Single user (Một người dùng)/gđard'sbæt, chức năng tương ứng sẽ bị hủy.

Vietnamese-25

Sử dụng chức năng Virus Doctor

Chức năng này sẽ tạo ra các ion dương và cung cấp vào lường không khí (AR**KSSN**).

Khi máy điều hòa nhiệt độ đang hoạt động;

1. Nhân nút Options (Các tủy chọn).
2. Nhân nút <, > hoặc [Options] (Các tùy chọn) cho đến khi đèn chỉ thị (Bác sĩ diệt Vi rút) bắt đầu nhập nháy.
3. Nhân nút SET (THIẾT LẬP) để thiết lập chức năng Virus Doctor.

- (●) → đèn chỉ thi (○●) sẽ được hiển thị trên màn hình điều khiển từ xa và chức năng Virus Doctor (Bác sĩ diệt Vi rút) sẽ bắt đầu hoạt động.

Hủy

Nhấn nút Options (Các tùy chọn) → nhân nút ⬇, ➤ hoặc Options (Các tùy chọn) để làm cho đèn chỉ thị (đ): nhập nháy và nhân nút SET (THIẾT LẬP).

• Chúc năng Virus Doctor có thể được chọn khi chế độ Auto (Tự động)/Cool (Mát)/Dry (Khô)/Fan (Quạt) /Heat (Suổi ẩm) được bật.
• Nhiệt độ đặt sản có thể được điều chỉnh.
• Không tiêu hao nhiều năng lượng và tiếng ổn khi chức năng Virus Doctor được chọn khi đang bật chức năng khác.
• Khi chức năng Virus Doctor được chọn cùng với một chế độ vận hành nào đó, nhân nút Power (Nguồn) để dùng hoạt động.

Màn hình điều khiển từ xa

Khi điều hòa không khí không hoạt động;

1. Nhất nút Options (Các tùy chọn).
2. Khi đèn chỉ thị ( 🔍) nhập nháy, hãy nhân nút SET (THIẾT LẬP) để chọn chức năng Virus Doctor (Bác sĩ diệt Ví rút).

- ( )→ đèn chỉ thị ( ) sẽ được hiển thị trên màn hình điều khiển từ xa và chức năng Virus Doctor (Bác sĩ diệt Vi rút) sẽ bắt đầu hoạt động.

Hùy

Nhân nút Options (Các tủy chọn) để đèn chỉ thị (💡) nhập nhảy và nhân nút SET (THIẾT LẬP).

Nhân nút Power (Ngóln) (

Sử dụng chức năng Tự động làm sạch

Chúc năng Tự động làm sạch sẽ giảm độ ẩm tới mức tối thiểu bên trong dàn lạnh. Kích hoạt chức năng này để cung cấp lượng không khí trong lành.

Khi máy điều hòa nhiệt độ đang hoạt động;

dòng AR**JS/JV/KV**, AR**KSFN**

dòng AR**KSSN**

Màn hình dàn lạnh

1. Nhân nút Settings ( Các thiết lập).
2. Nhân nút , hoặc [Settings] (Các thiết lập) cho đến khi đèn chỉ thị (Clean) (Làm sạch) bắt đầu nhập nháy.

3. Nhận nút SET (THIẾT LẬP) để thiết lập chức năng Tự động làm sạch.

4. 3 giây sau khi cải đặt chức năng Auto clean (Tự động làm sạch), đèn chỉ thị (Clean) (Làm sạch) trên màn hình điều khiển từ xa sẽ biến mắt và đèn chỉ thị Timer (Bộ hẹn giờ) ⏻) sẽ bật màn hình dàn lạnh. Chúc năng Tự động làm sạch sẽ được kích hoạt sau khi máy điều hòa nhiệt độ dùng vận hành.

5. Thời gian hoạt động của chức năng Tự động làm sạch có thể khác nhau tùy thuộc vào chế độ hoạt động trước sử dụng.

Chế độ Auto (Tự động) (mát), Cool (Mát), Dry (Khô) : 30 phút.

Chế độ Auto (Tự động)(Suời ẩm), Heat (Suời ẩm), quạt : 15 phút.

Hủy

Nhân nút Settings (Các thiết lập) → nhân nút ◀, ▶ hoặc Settings (Các thiết lập) để làm cho đèn chỉ thị (Clean) (Làm sạch) nhập nháy và nhân nút SET (THIẾT LẬP).

- Khi chế độ hoạt động được thiết lập trong khi chức năng Tự động làm sạch được được kích hoạt, máy điều hòa nhiệt độ sẽ hoạt động ở chế độ hoạt động được lựa chọn và chức năng Tự động làm sạch sẽ được tái kích hoạt khi ngùng hoạt động.

• Trong suốt quá trình tự động làm sạch, quạt trong cực lạnh sẽ tiếp tục chạy và cánh quạt sẽ vẫn hoạt động nhằm đầy không khí ra môi trường xung quanh.
  • Chiếu sáng trong khi vận hành chế độ Tự động làm sạch.

Thiết lập tiếng beep

Có thể tắt tiếng beep của dàn lạnh.

1. Nhân nút Settings (Các thiết lập).
2. Nhân nút < > hoặc [Settings] (Các thiết lập) cho đến khi đèn chỉ thị (Beep) (Bíp) bắt đầu nhập nháy.
3. Nhân nút SET (THIẾT LẬP) để tất tiếng beep.

- 3 giây sau khi thiết lập chức năng Beep sound (Tiếng bíp), đèn chỉ thị trên màn hình điều khiển từ xa sẽ biến mất và chức năng Beep sound (Tiếng bíp) sẽ bắt đầu hoạt động.

Vietnamese-27

Vệ sinh máy điều hòa không khí

- Đảm bảo tất nguồn và rút điện ra khi làm vệ sinh cho máy điều hoà nhiệt độ.

Vệ sinh dàn lạnh

▶ Vệ sinh sản phẩm bằng vải ẩm ấm.
Làm sạch bụi bản tích tụ trong những khoảng trống của sản phẩm bằng bàn chải mềm.

- Hấy liên hệ trung tâm dịch vụ khi bạn vệ sinh bộ trao đối nhiệt của dàn lạnh vì nó cần được tháo ra.

• Không được sử dụng chất tây rửa kiểm để vệ sinh màn hình.
• Không sử dụng axit sunfuric, axit hydrochloric, dung môi hữu cơ (như chất tây rửa, dầu hòa, aceton, v.v.) để vệ sinh bề mặt sản phẩm hoặc dán nhân lên sản phẩm. Điều này có thể làm hồng bề mặt máy điều hòa.

Vệ sinh bộ trao đổi nhiệt của dàn nóng

▶ Khi bụi bám vào bộ trao đổi nhiệt, có thể làm giảm chức năng làm mát. Do đó, hãy vệ sinh thường xuyên.
▶ Xịt nước đế lau bụi.

- Nếu bạn thấy khó vệ sinh bộ trao đổi nhiệt của dàn nóng, hãy liên hệ trung tâm dịch vụ.

- Hây cần thận với các cạn h sắc của bộ trao đổi nhiệt của dàn nóng.

Bộ trao đổi nhiệt (Hình mình họa có thể hoikhác tùy theo kiểu máy)

Vệ sinh máy điều hòa không khí

Tháo bộ lọc không khí

Có một lỗ nằm bên phải mặt dưới bộ lọc. Đưa ngón tay qua lỗ để giữ lấy bộ lọc rối nhẹ nhàng đầy lên để tháo các mẫu ra từ bên dưới. Sau đó, kéo xuống để tháo bộ lọc ra.

Vệ sinh bộ lọc không khí

Bộ lọc không khí thường hút các hạt bụi lớn từ không khí. Lau sạch bộ lọc nàyđược bằng máy hút bụi hoặc bằng tay.

Tháo bộ lọc khí khí từ thân máy.

Lau sạch bộ lọc không khí bằng máy hút bụi hoặc bàn cchải mềm. Nếu bụi quá dày, rửa bằng nước.

Lắp bộ lọc không khí trở lại vị trí ban đầu. Làm khô bộ lọc không khí ở nơi thoáng gió.

• Vệ sinh bộ lọc không khí hai tuấn một lần. Chu kỳ vệ sinh có thể khácnhau tùy thuộc vào việc sử dụng và điều kiện môi trường. Ô khu vực có nhiều bụi, vệ sinh mỗi tuấn một lần.
• Nếu nếu làm khô bộ lọc không khí ở khu vực kín hoặc ẩm ướt, có thể có mùi. Nếu có mùi, hãy lau lại và làm khó ở nơi thoáng gió.

Vệ sinh máy điều hòa không khí

Lắp lại bộ lọc khí

1. Đặt lưới lọc trên thân máy và chèn các móc phía trên của Lưới lọc không khí vào thân máy. ①

1. Có một cái móc ở cả hai bên của lưới lọc, ấn nhẹ vào bề mặt của Luối lọc không khí để gần các móc vào thân máy chính. ②

1. float nhẹ vào phân dưới của lưới lọc nhằm cố định các bộ phận chính. ③ ④ ⑤

Bảo dưỡng máy điều hòa không khí

Nếu máy điều hòa không khí không được sử dụng trong một thời gian dài, hãy làm khô máy điều hòa không khí để giữ nó ở điều kiện tốt nhất.

1. Hây làm khô máy điều hòa không khí bằng cách bật chế độ Quạt trong 3 đến 4 giờ và rút phích cắm nguồn. Có thể có hư hỏng bên trong nếu hơi ẩm động lại ở các bộ phận.

2. Trước khi sử dụng lại máy điều hòa không khí, hãy làm khô các bộ phận bên trong của máy điều hòa không khí mộtlần nữa bằng cách cho chạy chế độ Quạt trong 3 đến 4 giờ. Điều này giúp loại bỏ mùi có thể phát sinh do ẩm thấp.

Kiểm tra định kỳ

Tham khảo bằng dưới đây để bảo dưỡng máy điều hòa không khí hợp lý.

Loại Mố tả Mỗi 2tuần Mỗi 3tháng Mỗi 4tháng				Mỗi năm một lần
Dàn lạnh	Làm sạch bộ lọc Full HD (1)
	Vệ sinh khay hứng nước ngưng tụ (2)
	Vệ sinh kỹ bộ trao đổi nhiệt (2)
	Làm sạch quạt chéo (2)
	Vệ sinh kỹ bộ trao đổi nhiệt (2)
	Thay pin của bộ điều khiển tử xa (1)
Ddàn nóng	Vệ sinh bộ trao đổi nhiệt ở bên ngoài thiết bị (2)
	Vệ sinh bộ trao đổi nhiệt ở bên trong thiết bị (2)
	Vệ sinh các bộ phận điện với vòi khí (2)
	Verify that all the electric components are firmly tightened (2)
	Vệ sinh quạt (2)
	Kiểm tra tất cả bộ phận lắp ráp quạt được gắn chặt (2)
	Vệ sinh khay hứng nước ngưng tụ (2)

: Dấu kiểm tra này đồi hỏi việc kiểm tra dàn lạnh/dàn nóng định kỳ, Theo mô tả để bảo dưỡng máy điều hòa không khí hợp lý.

(1) Tiến hành kiểm tra và bảo dưỡng máy thường xuyên hơn nếu khu vực lắp đặt có nhiều bụi.

(2) Việc kiểm tra và bảo dưỡng máy phải luôn luôn được thực hiện bởi nhân viên có chuyên môn. Để biết them thông tin chỉ tiết, vui lòng tham khảo phần lắp đặt trong cuốn hướng dẫn sử dụng này.

Vietnamese-31

Xử lý sự cố

Tham khảo bằng dưới đây nếu máy điều hòa không khí hoạt động bắt thường. Điều này có thể tiết kiệm thời gian và chi phí không cần thiết.

Sụcố Giải pháp
Máy điều hòa không khí không hoạt động.	Kiểm tra trạng thái nguồn điện và sau đó vận hành máy điều hòa không khí một lần nữa.Kiểm tra trạng thái nguồn điện và sau đó vận hành máy điều hòa không khí một lần nữa.Dầm bảo Isolator được bạt.Kiểm tra xem bạn có cải đặt hẹn giờ tất máy không. Vận hành máy điều hòa không khí một lần nữa bằng cách ăn nútPower.
Không điều chỉnh được nhiệt độ.	Kiểm tra xem bạn có chọn chế độ Quạt/Turbo không. Trong các chế độ này, nhiệt độ mong muốn được cải đặt tự động và bạn không thể điều chỉnh được nhiệt độ.
Không khí lanh/ ẩm không thoát ra khởi máy điều hòa không khí.	Kiểm tra xem nhiệt độ đã cải đặt cao hơn (trong chế độ Làm mát)/ thấp hơn(trong chế độ Suời ẩm) nhiệt độ hiện tai. An nứtTemp+ hoặc – trên bộ điều khiển từ xa để thay đổi nhiệt độ được cải đặt.Kiểm tra bộ lọc không khí có bị tắc do bụi không. Nếu có nhiều bụi ở bộ lọc không khí, chức năng làm mát (suời ẩm) có thể bị giảm. Vệ sinh bộ lọc không khí thuống xuyên.Kiểm tra dàn nóng trời có bị che hoặc lắp gần vật cần không. Bô vật che và vật cần.Kiểm tra nếu như máy điều hòa đang vận hành ở chế độ Defrost. Khi bằng tuyệt hình thành trong mùa đồng hoặc nhiệt độ ngoài trời quá thấp, máy điều hòa sẽ tự động vận hành chế độ Defrost. Với chế độ Defrost, quạt trong cục lạnh sẽ ngùng hoạt động và luồng khí ẩm sẽ không thoát ra.Nếu các cửa đang mồ, có thể khiến việc làm mát (suời ẩm) hoạt động kém. Đóng của lại.Kiểm tra xem máy điều hòa có được bạt sau khi dùng làm mát hoặc suời ẩm không. Trongtrường hợp này, chỉ có quạt hoạt động để bảo vệ máy nén của dàn nóng.Kiểm tra xem chiếu dài ống nối có quá dài. Khi chiếu dài ống nối vượt quá chiều dài tối đa cho phép, việc làm mát (suời ẩm) có thể giảm.
Không thể điều chỉnh hướng gió	Kiểm tra xem nếu bạn đã chọn chế độgood’sleepVới chế độ này, bạn không thể điều chỉnh phương hướng của luồng không khí.(Nếu chế độgood’sleep đang được vận hành trong chế độ Heat, bạn có thể điều chỉnh phương hướng của luồng không khí.)

Vietnamese-32

Sục cố Giải pháp
Không thể điều chỉnh tốc độ quạt.	Kiểm tra xem bạn có chọn chế độ AutoTự đông/Khử ẩm/Turbo/good’sleep không. Trong các chế độ này, tốc độ quạt được cải đặt tự động và bạn không thể điều chỉnh tốc độ quạt.
Bộ điều khiển tử xa không hoạt động.	Kiểm tra xem pin đã kiệt không.Dầm bảo không có vật cần đối với cảm biến điều khiển tử xa.Kiểm tra xem có ánh sáng mạnh gần máy điều hòa không khí không. Ánh sáng mạnh xuất phát tử bóng đèn huỳnh quang hoặc đèn bằng hiệu có thể làm ngắt quảng sóng điện tử.
Chức năng cải đặt hẹn giờ không hoạt động.	Kiểm tra xem bạn có ấn nút SET trên bộ điều khiển tử xa không sau khi bạn đã cải đặt thời gian.
Chỉ báo nhập nháy liên tục.	Ăn nút Power hoặc rút phích cắm nguồn/tắt công tắc nguồn phụ.Nếu chỉ báo vẫn nhập nháy, hãy liên hệ trung tâm dịch vụ.
Mùi hỏi tỏa ra trong phòng khi máy hoạt động.	Kiểm tra xem thiết bị có hoạt động ở khu vực có sương mù không. Làm thoáng không khí trong phòng hoặc chạy chế độ quạt trong 1~2 tiếng. (Các bộ phận của máy điều hòa tuyệt đối không phát ra mùi ).Kiểm tra xem ống dẫn đã được bảo trì thường xuyên chưa.
Thông báo lỗi. • Khi chỉ báodàn lạnh trong nhà nhập nháy, hãy liên hệ trung tâm dịch vụ gần nhất. khi cuộc gọi hỗ trợ dịch vụ được thực hiện. Chú ý gửi mã báo lỗi cho trung tâm dịch vụ khi liên hệ.
Tiếng ôn phát ra. • Tủy thuộc vào trạng thái sử dụng của máy điều hòa không khí, có thể nghe thấy tiếng ôn khi chất làm lạnh đang luận chuyển. Đây là hiện tượng bình thường.
Khói bốc ra từ bộ phận ngoài trời.	Nếu không phải là cháy thì có thể là hơi nước tạo ra do vận hành phá bằng từ bộ trao đổi nhiệt bên ngoài trong chế độ Suôi ẩm vào mùa đông.
Nước nhỏ ra từ ống nối của dàn nóng.	Nước có thể được tạo thành do sự chênh lệch nhiệt độ. Đây là hiện tượng bình thường.

Chú y về an toàn

Hãy tuân theo các cảnh báo dưới đây một cách cần để đảm bảo sự an toàn cho thiết bị.

• Phải luôn ngắt nguồn đến của máy điều hòa không khí trước khi sửa chữa hoặc chậm vào các bộ phận bên trong.
• Kiểm tra xem việc lắp đặt và vận hành thử có được thực hiện bởi người có chuyên môn.
• Kiểm tra xem máy điều hòa không khí có được lắp đặt ở khu vực để tiếp cận.

Thông tin chung

▶ Bạn hãy đọc kỹ nội dung của cuốn hướng dẫn sử dụng này trước khi lắp đặt máy điều hòa không khí và cắt giữ sách ở nơi an toàn để thuận tiện cho việc tham khảo sau khi lắp đặt.
▶ Đế đảm bảo an toàn tối đa, người lắp đặt cần đọc kỹ những cảnh báo sau.
Cắt giữ sách hướng dẫn sử dụng và lắp đặt ở nơi an toàn và nhớ giao cho người chủ mới nếu bán hoặc chuyển giao máy điều hòa không khí.
Sách hướng dẫn sử dụng này hướng dẫn cách lắp đặt dàn lạnh của hệ thống 2 bộ phận của SAMSUNG. Việc sử dụng các bộ phận với hệ thống kiểm soát khác nhau có thể làm hồng thiết bị và không được bảo hành. Nhà sản xuất sẽ không chịu trách nhiệm về những thiết hại phát sinh từ việc sử dụng các bộ phận không tương thích.
▶ Sản phẩm này đã được chứng nhận tuân thủ Chỉ thị về Điện áp thấp (Low Voltage Director) (2006/95/EC), và Chỉ thị về Khả năng tương thích điện tử (Electromagnetic Compatibility Directive) (2004/108/EC) của Liên minh Châu Âu.
Nhà sản xuất không chịu trách nhiệm về những thiệt hại phát sinh từ việc thay đổi không chính đáng hoặc kết nối điện không đúng cách và các yêu cầu đưa ra trong bằng "Giới hạn hoạt động", trong sách hướng dẫn sử dụng này, sẽ không được bảo hành.
Máy điều hòa không khí chỉ nên sử dụng cho những ứng dụng mà nó được thiết kế: dàn lạnh không phù hợp lắp đặt ở nơi giặt là quản áo.
Không sử dụng các thiết bị nếu bị hồng. Nếu xảy ra sự cố, hãy tất thiết bị và rút khởi nguồn điện.
Đế tránh điện giật, cháy hoặc thương tích, luôn tất thiết bị và công tắc bảo vệ và liên hệ bộ phận hỗ trợ kỹ thuật của SAMSUNG nếu thiết bị bốc khói, nếu cấp nguồn nóng hoặc bị hồng hoặc nếu thiết bị gây tiếng ôn.
Luôn nhớ kiểm tra thường xuyên thiết bị, kết nối điện, ống dẫn môi chất lạnh và bộ phận bảo vệ. Các việc này nềndược tiến hành bài người có chuyên môn.
▶ Thiết bị bao gồm các bộ phận có thể tháo rời, và luôn để xa tâm tay của trẻ em.
Không được thử sửa chữa, đi chuyển, sửa đổi hoặc lắp đặt lại thiết bị. Nếu được tiến hành bởi người không có chuyên môn, có thể gây điện giật hoặc cháy.
▶ Không được đặt các hộp chứa chất lỏng hoặc các vật khác lên thiết bị.
▶ Có thể tái chế tất cả vật liệu sản xuất và đóng gói máy điều hòa không khí.
▶ Vật liệu đóng gói và pin đã kiệt của bộ điều khiển từ xa (tùy chọn) phải được thải bổ theo luật hiện hành.
Máy điều hòa không khí chứa chất làm lạnh và phải được thải bỏ như một loại rác thải đặc biệt. Khi không sử dụng, máy điều hòa không khí phải được thải bỏ ở trung tâm ủy quyền hoặc trả lại đại lý bán lẻ để được thải bỏ đúng cách và an toàn.

Lắp đặt thiết bị

QUAN TRÔNG : Khi lắp đặt thiết bị, luôn nhớ nối ống dẫn môi chất, sau đó đến dây điện.

Luôn tháo nguồn điện trước khi thực hiện kết nối ống môi chất lạnh.

Sau khi nhận sản phẩm, kiểm tra để đảm bảo sản phẩm không bị hông trong khi vận chuyển. Nếu sản phẩm bị hông, KHÔNG ĐƯỢC LẮP và báo ngay với người vận chuyển hoặc đại lý bán lẻ (nếu người lắp đặt hoặc nhân viên kỹ thuật được ủy quyền lấy sản phẩm từ đại lý bán lẻ.)
Sau khi hoàn tất việc lắp đặt, luôn thực hiện kiểm tra các chức năng và hướng dẫn người sử dụng cách vận hành máy điều hòa không khí.
Không được sử dụng máy điều hòa không khí ở môi trường có nhiều chất nguy hiểm hoặc gần lửa để tránh xảy ra cháy, nổ hoặc thương tích.
Đế tránh thương tích khi vô tình chạm vào quạt của dàn lạnh, hãy lắp dàn lạnh cao ít nhất là 2.5 m so với sàn nhà.
Máy điều hòa không khí chỉ nên sử dụng cho những ứng dụng mà nó được thiết kế: dàn lạnh không phù hợp lắp đặt ở nơi giặt là quản áo.
▶ Các bộ phận phải được lắp đặt theo không gian được chỉ rõ trong cuốn hướng dẫn lắp đặt để đảm bảo có thể tiếp cận từ hai phía hoặc có thể thực hiện bảo dưỡng và sửa chữa thường xuyên. Các bộ phận của thiết bị phải đề tiếp cận và có thể tháo ra trong điều kiện an toàn tuyệt đối cho người hoặc tài sản. Vì lý do này, tại những nơi không được tiến hành như chỉ dẫn trong sách hướng dẫn lắp đặt, chỉ phí cần thiết để tiếp cận và sửa chữa thiết bị (đảm bảo an toàn, theo quy định của luật hiện hành) bằng dây, xe tải, giàn giáo hoặc bất kỳ phương tiện nâng nào khác sẽ không được xem xét bảo hành và người sử dụng phải chịu phí.

Dây nguồn, câu chì hoặc bộ ngắt điện

Luôn đảm bảo nguồn điện phải phù hợp với tiêu chuẩn an toàn hiện hành. Luôn lắp đặt máy điều hòa không khí phù hợp với tiêu chuẩn an toàn hiện hành tại địa phương.
▶ Luôn đảm bảo máy được nối đất phù hợp.
▶ Kiểm tra điện áp và tấn số nguồn điện phù hợp với các thông số kỹ thuật và nguồn được lắp đủ để đảm bảo hoạt động của bất kỳ thiết bị trong nhà nào khác nối với cùng dây điện.
▶ Luôn kiểm tra các công tắc ngắt và bảo vệ có kích thước phù hợp.
▶ Kiểm tra máy điều hòa không khí được nối với nguồn điện theo hướng dẫn trong sơ đồ nối dây trong sách hướng dẫn sử dụng.
Luôn kiểm tra các kết nối điện (cáp vào, phần chính, phần bảo vệ) phù hợp với các thông số kỹ thuật điện và theo hướng dẫn trong sơ đồ nối đây.

Kiểm tra các chỗ nối đảm bảo phải luôn tuôn theo các tiêu chuẩn lắp đặt điều hòa.

Chọn vị trí lắp đặt

Dàn lạnh

▶ Đế cải đặt máy lạnh wifi, hãy chọn vị trí cho cục lạnh gần bộ định tuyến không dây (wireless router). Trong trường hợp tín hiệu wifi bị yếu, ứng dụng thông minh (Smart App) có thể bị ngắt kết nối, tùy thuộc vào tín hiệu wifi
▶ Nơi gió bị chặn.
▶ Nơi không khí mát lan tỏa khắp phòng.
▶ Lắp đặt chiều dài ống nối chất làm lạnh và độ lệch chiều cao của dàn lạnh và dàn nóng như trong sơ đồ lắp đặt.
▶ Tuồng chống rung và đủ mạnh để chịu được trọng lượng của sản phẩm.
▶ Không phơi trực tiếp dưới ánh nặng.
▶ Cách TV hoặc đài 1 m hoặc hơn (để tránh màn hình bị méo hoặc gây nhiều).
▶ Cách cảng xa đèn huỳnh quang và ánh sáng chói cảng tốt (để bộ điều khiển từ xa hoạt động tốt).
▶ Nơi mà có thể thay thế bộ lọc không khí dễ dàng
Không lắp đặt bên trên các thiết bị điện tử nếu không được bảo dưỡng nước ngưng tự từ dàn lạnh sẽ nhỏ xuống phía dưới có thể gây ra hiện tương hu hỏng cho các thiết bị điện tử này. (ví dụ : máy vi tính, truyền hình...vv).

Vietnamese-35

Chọn vị trí lắp đặt

Dàn nóng

▶ Nơi không có luống gió mạnh
▶ Nơi thông thoáng và không có bụi
▶ Không phơi trực tiếp dưới ánh nắng và mưa
Nơi nhà hàng xóm không bị ảnh hưởng bởi âm thanh khi vận hành hoặc khí nóng
▶ Tuòng hoặc giá đỡ vững chắc chống rung và đủ mạnh để chịu được trọng lượng của sản phẩm
▶ Nơi không có nguy cơ rò khí dễ cháy
▶ Khi lắp đặt thiết bị ở nơi cao, đảm bảo lắp các chân máy
▶ Cách TV hoặc đài 3 m hoặc hơn (để tránh màn hình bị méo hoặc gây nhiều)
▶ Lắp đặt thiết bị thẳng đúng
▶ Nơi có nước thoát dễ dàng
Nơi không có cây (đặc biệt là cây leo) và nơi động vật nhỏ không thể trèo tới

Cục nóng không nên được lắp đặt ở vị trí cao hơn 2,4 mét hoặc ngay bên dưới mái hiện để tạo điều kiện thuận lợi cho việc bảo hành, những lý do về bảo vệ an toàn sức khỏe.

- Tránh những nơi dưới đây để tránh làm họng thiết bị

- Nơi chứa nhiều dấu máy - Môi trường nhiễm mặn như bờ biển

- Nơi có nhiều khí sun-fua - Các khu vực có áp suất đặc biệt khác

- Nơi chứa nhiều dấu máy - Môi trường nhiễm mặn như bờ biển - Nơi có nhiều khí sun-fua - Các khu vực có áp suất đặc biệt khác

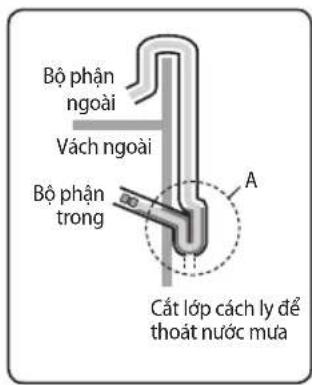

Tạo một ống hình chữ U (A) trên ống dẫn (được kết nối với bộ phận trong) ở vách ngoài và cắt phần đáy của lớp cách ly (khoảng 10 mm) để ngăn nước mưa bên trong tràn qua lớp cách ly. Tụy nhiên, hãy thận trong không được làm hư ống dẫn.

Cuộn ít nhất một vòng: Sê giảm tiếng ổn và rung

(Dơn vi: m)

Model	chiếu dài ống nói cao ống nói
	tôi thiếu tới thiếu tới thiếu
**09/12**	3	15	7
**18JV/KV**	3 20 12
**24**
**18KS**	3 30 15

* Hình dạng của thiết bị có thể khác với hình minh họa tùy theo từng model.

Vietnamese-36

Chọn vị trí lắp đặt

Yêu cầu không gian đối với dàn nóng

Khi lắp 1dàn nóng

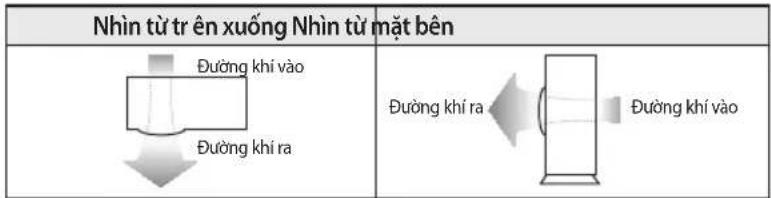

◆ Mô tả

• , Hóng thǒi khí.

(Đơn vi: mm)

◆ Khi đường khí ra ngược hướng tường

◆ Khi đường khí ra huống và o tuống

◆ Khi 3 mặt của bộ ph ân ngoài trời bị tuồng chăn

◆ Phân trên của dàn nóng và đường khí ra huống vào tuition

Phân trên của dàn nóng và khí thoát ra ngược hướng với tường và đường khí ra hướng vào tường

Khi tưởng chặn mặt trước và mặt sau của dàn nóng khí thoát ra đối diện tưởng và đường

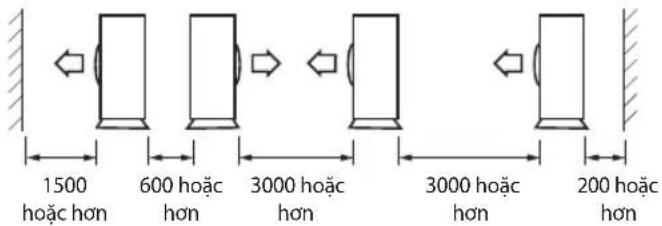

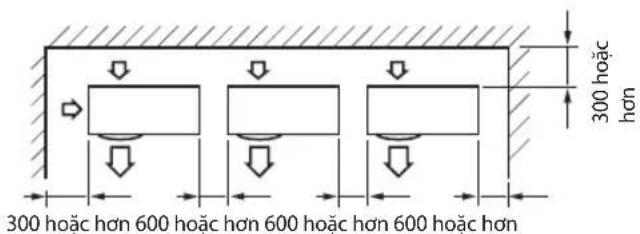

Khi lắp hơn 1 dàn nóng

(Đơn vị: mm)

◆ Khi đường khí ra huống vào tương

◆ Khi 3 mặt của dàn nóng bị tuống chặn

Vietnamese-37

Chọn vị trí lắp đặt

(Đơn vị: mm)

◆ Khi tưởng chặn mặt trước và mặt sau của dàn nóng

◆ Khi mặt trước và mặt sau của dàn nóng huống vào tường

◆ Khi phần trên của dàn nóng và đường khí ra đối diện tưởng

- Nếu lắp đặt không đúng khoảng cách, thiết bị có thể phát ra âm thanh và gây tác động xấu đến sản phẩm.

- Việc lắp đặt phải được tiến hành ở nơi bằng phẳng và nơi rung không gây ảnh hưởng gì.

Phụ kiện

Các phụ kiện dưới đây được đi kèm theo máy điều hòa không khí:

- Số lượng của mỗi phụ kiện được biểu thị trong dấu ngoặc đơn.

Phụ kiện của dàn lạnh

Tấm lắp đặt (1)***09JVFSC**** * 10/12KVFSC ** ***09JS/KS **	Tấm lắp đặt (1)***09/12JVFSB**** * 10/13KVFSB ** ** 12JS/KS ** ** 18 **	Tấm lắp đặt (1)***24 **	Bộ điều khiển tử xa(1)	Pin của bộ điều khiển tử xa (2)
Hướng dẫn sử dụng & lắp đặt (1)	Giá đỡ bộ điều khiển tử xa (1)	Vít ren M4 x 12 (2) Nắp vít

Phụ kiện của bộ phận ngoài trời

- Các đai ốc loe được gắn vào đầu của mỗi ống của bộ hóa hơi hoặc công bảo dưỡng. Sử dụng các đai ốc này khi nổi các ống.

- Cáp nổi loại dây là tùy chọn. Nếu không được cung cấp, bạn có thể sử dụng cấp tiêu chuẩn.

- Nút xà và chân lót cao su chỉ được đi kèm khi máy điều hòa được cung cấp không có ống nối như trong hình dưới đây.

Phụ kiện của dàn nóng

Ống nối cách điện,∅6.35 mm (1)	Ống nối cách điện,∅9.52 mm x 5 m**09/12**	Ống nối cáchdiện,∅12.70 mm x 5 m (1)**18**	Ống nối cáchdiện,∅15.88 mm x 5 m (1)**24**	Tấm cách điệnPET3 dạng xốp (1)	Băng keo nhựa (2)
Vữa 100g (1) Kẹp ống A (3) Kẹp ống	B ống A (3) Kẹp ống	B ống A (3) Kẹp ống[4Z4Z2]	B ống A (3) Kẹp ống[4Z4Z2]	Vít ren M4 x 25(6)	Ống thoát nước, dài2 m (1)
Cáp nối loại 4 dây (1)** 09/12**** 18JV/KV**	Cáp nối loại 4 dây (1)** 18KS**** 24**	Cáp nối loại 4 dây (1)** 24**	Cáp nguồn loại 4 dây (1)** 18KS**	Cáp nối loại 2 dây (1)** 18KS**

- Nếu các phụ kiện này được cung cấp, chúng sẽ được để trong hộp phụ kiện.

Dụng cụ lắp đặt

Dụng cụ thông thường

• Máy hút chân không, loại có van một chiếu tránh áp khí bên ngoài rút ngược vào hệ thống.

• Dụng cụ cắt ống• Cờ lê

• Dụng cụ loe ống• Máy khoan

• Đồng hồ đo ga (đo áp suất môi chất lạnh)• Dụng cụ uốn ống.• Lục giác dạng chữ L

• Công cụ dò khung• Thước thăng bằng• Thước cuôn• Thước dây

• Mò lět

• Tua vít

Dụng cụ kiểm tra

• Nhiệt kế • Điện trở kế • Tĩnh điện kế

Cố định tâm lắp đặt

Bạn có thể chọn huống ống thoát nước tùy thuộc vào nơi bạn muốn lắp dàn lạnh. Do đó, trước khi lắp tắm lắp đặt lên tưởng hoặc khung của sở, bạn phải xác định vị trí lỗ 65 mm để cấp, ống nối và ống thoát nước luôn qua để nối dàn lạnh với dàn nóng. Nếu đối mặt tưởng, ống nối và cấp có thể được nối từ:

• Bên phải (A)
  • Bên trái (B)
• Bên phải phía dưới (C)
  • Bên phải hoặc bên trái phía sau (D)

• Ban có thể lắp đặt ống chứa chất làm lạnh ở bên trái/bên phải/duới cùng, hoặc mặt phía sau của dàn lạnh.
• Nếu thay đổi hướng của ống từ trái sang phải, đúng uốn cong ống quá mức mà phải vận ống từ từ theo chiếu ngược lại như thể hiện. Nếu không ống sẽ bị hư hỏng trong quá trình uốn.

Vietnamese-39

1. Tháo rời nắp bằng như mô tả trong trang 41\~42.
2. Tháo Tấm treo khởi dàn lạnh.

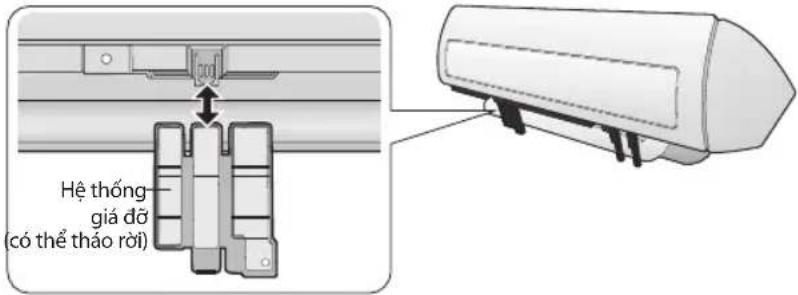

(1) Thảo 2 ổc vít gắn Tấm treo với dàn lạnh.
(2) Đầy neo móc (ở phần dưới của dàn lanh) lên để giải phóng tắm lắp đặt khởi neo móc giữ nó.
(3) Kéo tấm lắp đặt để giải phóng nó khởi dàn lạnh hoàn toàn.

1. Xác định vị trí của ống nối và lỗ ống thoát nước như trong hình và khoan lỗ với đường kính trong là 65 mm để ống nghiêng nhẹ xuống dưới.

Lỗ ống nói(∅65 mm)

Lỗ ống nói (∅65 mm)

- Đảm bảo chỉ khoan một lỗ sau khi chọn hướng ống nối.

4. Lắp đặt bộ phận trong nhà

Nếu bạn lắp dàn lạnh lên tưởng

(1) Lắp tấm lắp đặt lên tưởng chú ý đến trọng lượng của dàn lạnh.

- Nếu bạn lắp tấm vào tường bề tông sử dụng neo nhựa, đảm bảo khoảng trống giữa tường và tấm được tạo thành bởi neo trồi ra là nhỏ hơn 20 mm.

Nếu bạn lắp dàn lạnh lên khung của số

(1) Xác định vị trí của cột đúng bằng gỗ sẽ lắp vào khung cửa số.
(2) Lắp cột đúng bằng gỗ vào khung của số chú ý đến trọng lượng của dàn lạnh.
(3) Lắp tấm lắp đặt vào cột đúng bằng gỗ sử dụng các vít ren.

Nếu lắp dàn lạnh lên tấm thạch cao

(1) Sử dụng bộ dò khung để tìm vị trí khung.
(2) Cổ định giá treo lên hai khung.

• Tím những điểm khác nếu có ít hơn hai đình tán, hoặc khoảng cách giữa các đinh tán khác nhau từ giá đồ máy điều hòa.
• Lắp tấm treo dàn lạnh mà không làm nghiêng sang một bên.

Đảm bảo twống có thể chịu được trọng lượng của sản phẩm. Nếu bạn lập sản phẩm ở nơi không đủ vùng chắc để chịu được trọng lượng của sản phẩm, thiết bị có thể rơi và gây thương tích.

Lắp ráp ốc vít

Dùng 2 ốc vít để cố định dàn lạnh với tắm treo như trình bày trong ảnh.

Vietnamese-40

Tháo/lắp nắp điều hòa để lắp đặt dàn lạnh

Xin vui lòng scan mã QR để có video chi tiết huống dẫn lắp đặt dàn lạnh.

Đế lắp dàn lạnh, trước tiên phải tháo nắp đây dàn lạnh. Xin vui lòng làm theo hướng dẫn dưới đây để tháo và lắp nắp đây. Các mẫu (trên dàn lạnh) có thể bị hồng nếu như bạn dùng lực quá mạnh khi tháo và lắp nắp đây. Xin vui lòng làm theo hướng dẫn.

Tháo vít

Nắp đây lắp ở mặt dưới của dàn lạnh (như hình minh họa) và được gắn chặt bằng vít. Trước tiên tháo nắp vít, sau đó vận vít ra để tháo nắp đây.

Tháo nắp đay (Trước khi treo dàn lanh)

Bảng điều khiển phía dưới phù hợp với bộ phận chính sử dụng neo móc bên, trung tâm và dưới như trình bày.

Đầu tiên phải mở khóa neo móc bên rối sau đó mở khóa các neo móc trung tâm và dưới.

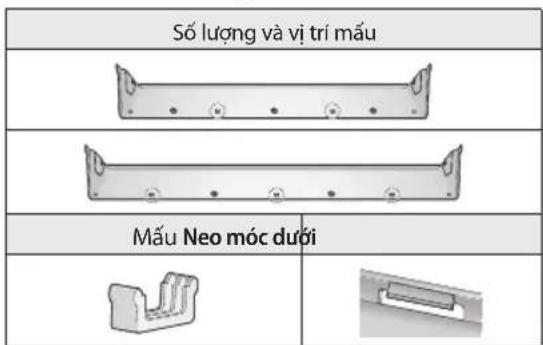

Kiểm tra vị trí các mẫu trước khi tháo nắp.

▶ Mẫu nằm ở giữa

* Cụ thể về mặt vị trí và chất lượng của móc, vui lòng tham khảo bằng điều khiển với các mũi tên quy chiếu dựa theo hàng hóa vật chất.

Vietnamese-41

Tháo/lắp nắp đây để lắp đặt dàn lạnh

▶ Gõ các mẫu ở cạnh bên

- Nhẹ nhàng ấn hai cạnh của nắp dậy vào trong (①) rối gỗ các mẫu ở hai cạnh bên (②).

▶ Gõ các mâu nằm ở giữa

- Gõ mõi mâu bằng cách nâng lên theo góc chéo.

Lắp lại nắp (Sau khi treo dàn lạnh)

Đế lắp lại nắp đây, tiến hành ngược lại với các bước tháo nắp.

Dùng hai tay để lắp, cần trọng không làm hồng ống dẫn và ống xả nước.

Khóa các neo móc bên, trung tâm và dưới theo thứ tự này. Xiết chặt phía dưới bằng bằng ốc vít và đóng các lỗ ốc vít bằng đầu ốc vít.

• Nói cấp nguồn với bộ ngắt điện phụ. Nếu các cực không nối với nguồn điện, phải kết hợp thành một dây với khe hỗ tiếp xúc ≥ 3 mm.
• Dùng cấp chống nhiều (loại 5, nhỏ hơn 50 pF/m) cho môi trường có nhiều thiết bị gây nhiều.
• Các dây điện dùng cho các thiết bị trong nhà cần nhẹ hơn các dạy điện linh hoạt bọc Polychloroprene (Thiết kế mã IEC: 60227 IEC53/CENELEC: H05VV-F, IEC:60245 IEC66/CENELEC: H07RN-F, IEC:60245 IEC57/CENELEC: H05RN-F)

Nõi cáp

Công việc về điện

(1) Đối với công việc về điện và tiếp đất, hãy tuân thủ "tiêu chuẩn kỹ thuật lắp đặt điện" và "các quy định về hệ thống dây điện" của luật Doanh Nghiệp Điện.
(2) Siết các ốc vít đầu nối dưới 1.2\~1.8 N•m (12\~18 kgf•cm).
(3) Thận trọng khi nổi các đầu nổi của dàn lạnh.

▶ Trước khi kết nối, hãy đảm bảo phần kết nối của đầu nối hướng lên trên

Mặt trên bị quay ngược xuống dưới

Phích nôi bị hòng

Không có dấu nối dạng vòng để che đây

- Không được có khe hồ giữa đầu nối và ốc vít khi kết nối. - Môi khe hồ còn lại có thể trở thành nguy cơ hóa hoàn vì chỗ tiếp xúc điện bị nóng quá.

Phíc nói bị lợn ngược

Vít không ôyọc tiết chặt hoặc có khe hồ giữa vit và vòng đầu nối.

- Đối với hệ thống dây điện của đầu nối, chỉ sử dụng dây với đầu nối dạng vòng. Dây thường không có đầu nối dạng vòng có thể gây hòa hoàn vì chỗ tiếp xúc điện quá nóng.

Vietnamese-43

Nối cáp nôi

* Khi bạn lắp đặt cục nóng/cục lạnh, thực hiện kết nối ống dẫn môi chất lạnh được trước tiên, sau đó kết nối điện. Kết nối máy điều hòa không khí với hệ thống tiếp đặt trước khi thực hiện kết nối điện. Khi gỗ lắp đặt cục nóng/cục lạnh, kết nối cấp điện cần phải được ngắt trước, sau đó đến tháo kết nối đường ống dẫn môi chất lạnh.

Nếu dàn nóng cách dàn lạnh hơn 5m, phải nổi dài cáp.

Chiêu dài tối đa của cáp là 15(**09/12**) / 20(**18JV/KV**, **24**) / 30(**18KS**).

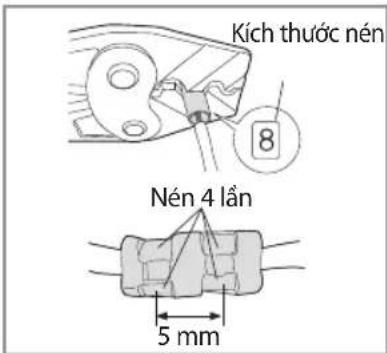

1. Nôi dài cáp nếu cần thiết.

Không nối nhiều hơn hai loại cấp để tăng độ dài. Vì việc này có thể dẫn tới cháy nổ.

1. Mở lưới trước.
2. Tháo bò ốc vít nắp bằng đầu dây
3. Luôn cáp nối ra phía sau dàn lạnh và nối cáp với các cực (Tham khảo hình bên dưới).

- Mỗi loại dây đều được dán nhân tương ứng với số cực.

1. Luôn đầu còn lại của cấp qua lỗ 65 mm trên tuống.
2. Dùng vít tiết chất nắp đây đầu nối.
3. Đóng lưới trước vào.
4. Tháo nắp đây bằng đầu đây ở mặt bên của dàn nóng.

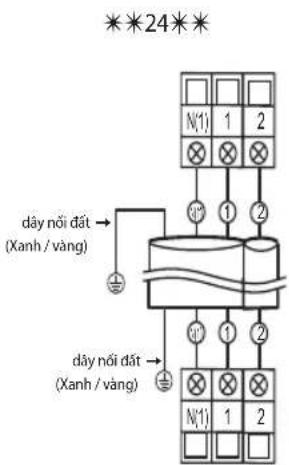

5. Nôi cấp với các cực như trong hình.

• Ngoài ra, circular terminal cũng phải phù hợp với kích thước vít trong terminal block.
• Sau khi nổi các đây cấp, phải đảm bảo số cuối cùng trên đàn lạnh/dán nóng tương ứng.

• Xin vui lòng đảm bảo rằng Dây năng lượng và Dây cấp truyền thông được sử dụng riêng biệt, và không nên sử dụng chung một dây cấp.

• Nôi dây nổi đất với cực nói đất.

• Đóng nắp bằng nổi dây bằng cách vận chất vít.

• Nôi các đây theo mã màu, tham khảo sơ đồ nối đây.
• Nên chọn cấp nguồn và cấp nối theo thông số kỹ thuật ở trang 43.

Vietnamese-44

Lắp đặt và nổi ống dẫn của dàn lạnh

Nói dàn nóng và dàn lạnh bằng ống đồng bằng mối ghép ống loe. Chỉ sử dụng loại ống liên cách điện dùng cho thiết bị làm lạnh (loại Đồng DHP theo tiêu chuẩn 1501337), đã được khử ô xi, thích hợp áp suất hoạt động thấp nhất là 4200 kPa, áp suất gây nổ thấp nhất 20700 kPa. Không được dùng ống đồng vệ sinh thông thường.

Có 2 loại ống dẫn môi chất làm lạnh với đường kính khác nhau.

• Loại nhỏ chứa chất làm lạnh dạng lỏng
• Loại lớn chứa chất làm lạnh dạng khí

Ống loại nhỏ được thiết kế phù hợp với máy điều hòa không khí. Bạn có thể kéo dài ống bằng cách sử dụng ống nối (tùy chọn).

Quy trình nổi ống chất làm lạnh khác nhau tùy thuộc vào vị trí đầu ra của ống khi đối diện twòng:

• Bên phải (A)
  • Bên trái(B)
• Bên dưới (C)
• Măt sau

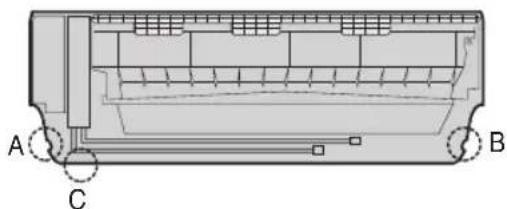

1. Cắt bỏ miếng chấn (A, B, C) ở mặt sau của dàn lạnh trừ khi bạn nối ống dẫn trực tiếp từ mặt sau.
2. Mài phẳng vùng đã cắt.

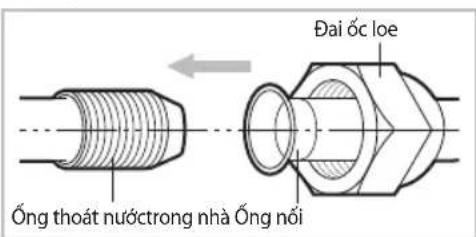

3. Tháo các nắp đây bảo vệ ống dẫn và lắp các ống nối phù hợp. Trước tiên dùng tay vận các ốc, sau đó dùng cò lê lực tiết chặt lại, theo lực vận dưới đây:

Đường kínhngoài	Lực văn
	N·m kgf·cm
6.35 mm 14~	18 140~180
9.52 mm 34~	42 350~430
12.70 mm 49~	61 500~620
15.88 mm 68~	82 690~830

- Nếu bạn muốn cắt ngắn hoặc nối dài ống, hãy tham khảo trang 46\~47.

1. Cắt bỏ phần dư của xốp cách điện.
2. Nếu cần, hãy uốn cong ống dẫn dọc theo phần đáy của dàn lạnh. Sau đó kéo ra ngoài qua lỗ tương ứng.

▶ Ông dẫn không được trồi ra phía sau của dàn lạnh.
Bán kính uốn cong nên là 100 mm hoặc hơn.

1. Luôn ống qua lỗ trên tường.

2. Để biết thêm chi tiết việc kết nối đường ống và rút chân không như thế nào, hãy tham khảo trang 50\~52 để biết thêm chi tiết.

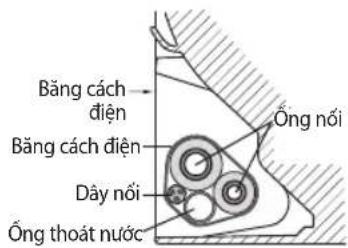

- Ông dẫn phải được cách điện và lắp cố định vào vị trí sau khi đã hoàn tất việc lắp đặt và kiểm tra rò khí ; tham khảo trang 54 để biết thêm chi tiết.

• Văn chất đai ốc loe bằng cò lê lực theo phương pháp được chỉ định. Nếu đai ốc chặt quá, phân loe có thể bị vỏ và gây rò khí chất làm lạnh.
• KHÔNG ĐƯỢC BIT CHỔ NỐI ỐNG! Tất cả vị trí nổi ống phải dễ tiếp cận và tiện cho việc bảo dưỡng.

Vietnamese-45

Di chuyển cục lạnh

Dàn lạnh có chứa khí trợ (ni tơ).

Trước khi lắp đặt, kiểm tra rò rì khí ni tơ ở dàn lạnh.

Nếu bị rò rỉ, KHÔNG ĐƯỢC LẮP ĐẶT DÀN LẠNH.

1. Tháo nắp ở mỗi đầu ống.

▶ Tất cả khí trợ sẽ thoát khởi dàn lạnh.

- Để ngăn bụi hoặc các chất lạ lợt vào các ống dẫn trong khi lắp đặt, KHÔNG, KHÔNG được tháo hết các nắp cho đến khi bạn sẵn sàng nổi các ống.

- Không khí còn lại trong chu kỳ làm lạnh có hơi ẩm có thể làm hòngmáy nén. - Liên hệ trung tâm dịch vụ hoặc công ty lắp đặt chuyên nghiệp để lắp đặt sản phẩm.

Cắt hoặc nối dài ống dẫn

Chiều dài của ống:

• Nôi dài: xem bảng trang 36
- Cắt ngăn: xem trang 36

Nếu bạn cân ống dài hơn 5 m.

- Bổ sung chất làm lạnh vào các ống; nếu không đàn lạnh có thể đóng bằng.

1. Đảm bảo tất cả dụng cụ cần thiết (máy cắt ống, mũi dao, dụng cụ loe ống và giá đỡ ống).
2. Nếu bạn muốn cắt ngắn ống, hãy cắt bằng máy cắt ống, đảm bảo cạnh cắt giữ nguyên 90° với bề mặt ống (xem ví dụ dưới đây về cạnh cắt phù hợp và không phù hợp).

1. Đế ngăn ngùa rò rì khí, loại bò tất cả gò sắc tại đầu cắt của ống bằng cách dùng mũi dao để got cao sạch lại điểm cắt.

- Huống ống xuống để mặt cắt không chui vào ống.

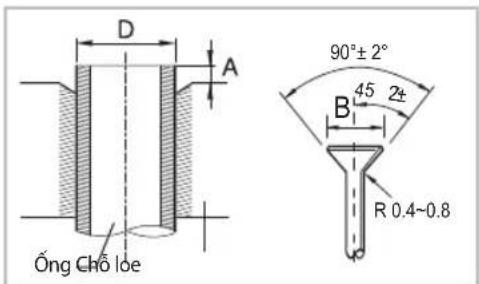

1. Cho đai ốc loe nhẹ nhàng vào ống và làm loe ống.

Đường kính ngoài(D) Độ sâu(A) Kích thước loe (B)
6.35 mm 1.3 mm	8.7 - 9.1 mm
9.52 mm 1.8 mm	12.8 - 13.2 mm
12.70 mm 2.0 mm	16.2 - 16.6 mm
15.88 mm 2.2 mm	19.3 - 19.7 mm

Vietnamese-46

Cắt hoặc nổi dài ống dẫn

1. Kiểm tra xem bạn làm loe ống đúng chưa (xem ví dụ về ống loe không đúng dưới đây).

Đúng

Bị nghiêng

Bế mặt bịchòng

Bi xuóc

Độ dày không đều

1. Căn thẳng các ống để nối dễ dàng. Trước tiên dùng tay vận chặt cácđai ốc loe, và sau đó dùng cò lê lực vận theo lực dưới đây:

Đường kính ngoài	Lực văn
	N·m kgf·cm
6.35 mm 14~	18 140~180
9.52 mm 34~	42 350~430
12.70 mm 49~	61 500~620
15.88 mm 68~	82 690~830

- Văn quá tay có thể gây rò khí. Trong trường hợp nối ống bằng phương pháp hàn, xin vui lòng sử dụng khí ni tơ trong quá trình hàn. Ống nối phải ở vị trí dễ tiếp cận và bảo dưỡng.

- Hệ thống giá đồ có thể tháo rời như thể hiện

1. Để biết thêm chi tiết về cách nổi với dàn nóng và thông khí, tham khảo trang 50\~52.

- Văn chất đai ốc loe bằng cờ lê lực theo phương pháp được chỉ định. Nếu đai ốc loe quá chặt, phần loe có thể bị vỏ và gây rò khí làm lạnh.

Lắp đặt và nổi ống thoát nước cho dàn lạnh

Khi lắp đặt ống thoát nước cho dàn lạnh, kiểm tra xem nước ngưng tụ có thoát dễ dàng không. Khi luôn ống thoát nước qua lỗ 65mm được khoan trên tường, hãy kiểm tra những điều sau:

KHÔNG được đề ống thoát nước nghiêng từ dưới lên trên.

Đầu ống thoát nước KHÔNG được đặt dưới nước.

Không được uốn cong ống thoát nước.

Vietnamese-47

Lắp đặt và nổi ống thoát nước cho dàn lạnh

Giữ khoảng cách tối thiểu 5cm giữa đầu ống thoát nước và mặt đất.

Không được đặt dấu của ống thoát nước ở chỗ trúng.

Sau khi hoàn tất việc lắp đặt ống thoát nước, hãy cho nước vào ống để kiểm tra ống dẫn nước hoạt động tốt chưa.

1) Kết nối đúng cách 2) Kết nối không đúng cách

• Không buộc ống xả với ống bộ phận vì có thể dẫn đến rò rì nước.
• Nếu đường kính của ống nối nhỏ hơn ống thoát của sản phẩm, nước có thể bị rò rì.

Lắp đặt ống thoát nước

1. Nếu cần thiết, bạn hãy nổi dài ống thoát nước thêm 2 mét nữa.
2. Nếu bạn dùng ống thoát nước nổi thêm, phải bọc phần bên trong của ống thoát nước nổi thêm bằng một ống bảo vệ.
3. Bạn có thể dùng 1 trong 2 lỗ của ống thoát nước để lắp ống thoát nước, sau đó cố định đầu ống thoát nước bằng cái kẹp.

- Nếu bạn không sử dụng lỗ kia của ống thoát nước, hãy chắn bằng miếng chắn cao su.

1. Khì nổi dài ống xả nước, giữ đầu ống xả nước và ống nôi , xoay và đầy ống xả nước vào trong ống nôi tầm 40\~45 mm Chú ý nôi chặt hai ống để phòng trường hợp rò rỉ nước.

1. Nôi ống xà nước sau khi dùng vật liệu cách nhiệt bọc ống nổi thêm Sau đó, dùng bằng vài nhựa bọc chỗ nối tấm 20 mm.

Vietnamese-48

Lắp đặt và nổi ống thoát nước cho dàn lạnh

1. Luôn ống thoát nước xuống dưới ống chất làm lạnh và giữ chặt ống thoát nước.

2. Luôn ống thoát nước qua lỗ khoan trên tưởng. Kiểm tra xem ống có bị nghiêng xuống dưới như trong hình vẽ không.

3. Sử dụng phương pháp thoát nước tự nhiên, kiểm tra hệ thống thoát nước nhằm đảm bảo hệ thống này hoạt động bình thường.

- Các đường ống phải được giữ nguyên vị trí sau khi hoàn tất lắp đặt và kiểm tra rò khí; hãy tham khảo trang 54 để biết thêm chỉ tiết.

• Đảm bảo ống thoát nước được lắp đúng hướng. Lắp đặt không đúng có thể gây rò nước làm ngưng tụ.
• KHÔNG ĐƯỢC BIT CHỔ NỐI ỐNG THOÁT NƯỚC! Tất cả vị trí nối ống phải để tiếp cận và tiện cho việc bảo dưỡng.

- Nếu ống thoát nước đi vào bên trong phòng, hãy bọc ống để nước nhỏ xuống không làm hồng đồ đặc hoặc sàn nhà.

Thay đổi huống ống thoát nước

Chỉ thay đổi hướng khi cần thiết.

1. Dùng kìm tháo nắp cao su.
2. Tháo ống thoát nước bằng cách kéo và xoay sang phải.

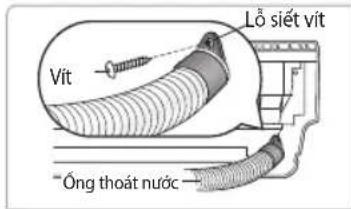

3. Lắp ống thoát nước bằng cách lắp vít vào rãnh của ống thoát nước và đầu ra của khay hứng nước ngưng tụ.

1. Dùng tua vít gắn nắp cao su bằng cách xoay sang trái cho đến khi khớp vào rãnh.

1. Kiểm tra rò rì ở hai mặt của chỗ thoát nước.

Rót nước theo hướng mũi tên.

* Huống nước được thoát ra

- Đảm bảo dàn lạnh được lắp thẳng đúng khi bạn rót nước để kiểm tra rò rì. Đảm bảo nước không tràn ra bộ phận điện.

Vietnamese-49

Lắp đặt và nổi ống xả nước dàn nóng

Trong khi suôi âm, nước đá có thể tích lũy. Trong quá trình rã đông, kiểm tra nếu ngưng tự thoát nước là đủ. Cho đầy đủ thoát nước, làm như sau.

1. Chèn cấm vào lỗ công thoát nước trên mặt dưới của các đơn vị ngoài trời.

- Đế tránh nút xả tiếp xúc với mặt đất, khoảng cách an toàn giữa mặt đất và mặt đáy của thiết bị ngoài trời.

1. Kết nốt ống xã nước ngưng tụ đến hệ thống thoát nước.

1. Đảm bảo răng ngưng tụ thoát nước là đủ.

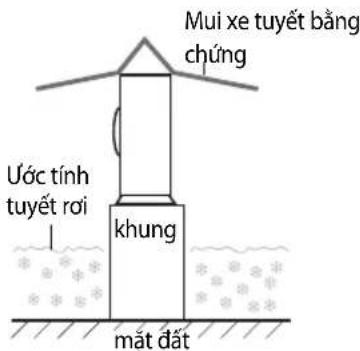

- Trong khu vực có tuyệt rơi nặng nề, tuyệt chất đồng có thể ngăn chặn lượng không khí. Đế tránh sự cố này, cải đặt một khung đó là cao hơn so với ước tính tuyệt rơi. Ngoài ra, cải đặt một mui xe tuyệt bằng chúng để tránh tuyệt chồng chất trên các đơn vị ngoài trời.

Rút chân không đường ống kết nối

Dàn nóng đã được nạp đầy đủ môi chất lạnh R410A. Không được xã R410A ra không khí bên ngoài : môi chất này có chất flo gây hiệu ứng nhà kính, được nếu ra trong Nghị Đình Thư Kyoto, với Tiêm năng nóng lên toàn cầu (GWP) = 2088.

Kỹ thuật viên nên rút chân không trong dàn lạnh và đường ống kết nối, nếu khí không ngưng văn còn trong ống dẫn môi chất lạnh, thì nó sẽ ảnh hưởng đến máy nén. Khả năng có thể gây ra việc suy giảm công suất lạnh cũng nhu sự cố lúc vận hành. Sử dụng bơm rút chân không như hình vẽ minh họa.

- Phạm đảm bảo là không bị rò rỉ trong quá trình lắp đặt. Trước tiên máy nén phải được đầu tiếp địa sau khi thực hiện việc thu hồi môi chất lạnh về dàn nóng. Nếu ống dẫn môi chất lạnh không được kết nối một cách chắc chắn, và máy nén hoạt động khi các van thông áp đang trong tình trạng mở, thì khí không ngưng từ môi trường bên ngoài sẽ bị hút vào hệ thống, làm cho áp suất môi chất trong chu trình lạnh tăng cao một cách bất thường. Việc này có thể gây cháy nổ hoặc hoặc nguy hiểm cho kỷ thuật viên

Vietnamese-50

Rút chân không đường ống kết nối

1. Nôi môi ống với van phù hợp trên dàn nóng và vận chặt đai ốc loe.
2. Trước tiên dùng tay văn chặt đai ốc loe, và sau đó dùng cờ lê lực tiết theo lực văn dưới đây.

- Lực văn quá mạnh có thể gây rò khí.

- Thực hiện nối điện và để hệ thống ở "chế độ chờ". Không được kích hoạt vận hành hệ thống! Điều này cán thiết cho quá trình rút chân không (van điện từ EEV sẽ ở vị trí mở hoàn toàn).

1. Nối dây sạc ga từ van kiểm tra áp hút của dàn nóng đến bên phía thấp áp của đồng hồ đo áp lực ga như hình minh họa.
2. Mở van bên phía thấp áp của đồng hồ ga theo hướng ngược chiếu kim đồng hồ.
3. Dùng máy rút chân không để hút chân không các đường ống kết nối trong khoảng 15 phút.

Khoảng 10 phút sau đảm bảo ràng đồng hồ áp suất chỉ thị -0.1MPa (-76cm/Hg).

Đây là khâu quan trọng để tránh rò rĩ môi chất lạnh.

▶ Đóng van bên phía thấp áp của đồng hồ ga theo hướng thuận chiếu kim đồng hồ.
▶ Tất máy rút chân không.
▶ Kiểm tra đề phòng có sự thay đổi áp suất trong vòng 2 phút.
▶ Mở thông van ga đầu hút và đầu đẩy của dàn nóng.

1. Tháo dây sạc ga từ van kiểm tra áp hút của dàn nóng đến bên phía thấp áp của đồng hồ ga.

Đường kínhngoài	Lực văn
	N·m	kgf·cm
6.35 mm	14~18	140~180
9.52 mm	34~42	350~430
12.70 mm	49~61	500~620
15.88 mm	68~82	690~830

Bổ sung chất làm lạnh

Nạp bổ sung môi chất lạnh

Nạp thêm môi chất lạnh theo bằng bên dưới đây:

Nếu ống kết nối dài hơn 5 m.

Phải nạp bổ xung "A" g môi chất lạnh R-410A cho mỗi một mét nối thêm.

Nếu ống kết nối ngắn hơn 5 m.

Không cần nạp thêm môi chất lạnh.

Tham khảo sách huống dẫn sửa chữa để biết thêm chi tiết.

(Đơn vị: g)

Kiểu máy A
**09/12/18/24**	15

• Trường hợp khí không ngưng chứa hơi ẩm văn còn sót lại trong hệ thống sẽ hòa lẫn với môi chất trong chu trình lạnh và có nguy cơ làm cho máy nén hồng.
• Liên hệ trung tâm dịch vụ hoặc công ty lắp đặt chuyên nghiệp để lắp đặt sản phẩm.

Vietnamese-51

Rút chân không đường ống kết nối

Nạp môi chất lanh nạp dưới dạnh lỏng

R410A là chất làm lạnh hỗn hợp. Cần phải nạp lại dưới điều kiện lỏng. Khi nạp lại chất làm lạnh từ xy lạnh chất làm lạnh vào thiết bị, hãy làm theo chỉ dẫn dưới đây.

1. Trước khi nạp lại, kiểm tra xem xy lanh có ống xi phông chưa. Có hai cách nạp lại chất làm lạnh.

Xy lanh có xì phông

Nạp chất làm lạnh bằng cách đặt xy lanh thẳng đúng.

Xy lanh không có xi phông

Nạp chất làm lạnh bằng cách xoay xy lanh hướng xuống dưới.

• Nuếchất làm lạnh R410A được nạp khí, thành phần của chất làm lạnh được nạp thay đổi và đặc tính của thiết bị khác nhau.
• Trong khi đo lượng chất làm lạnh được bổ sung sử dụng cân điện tử. Nếu xy lanh không có xi phong, hãy lật úp xy lanh.

Kiểm tra rò gas

Đảm bảo kiểm tra rò khí trước khi hoàn tất quá trình lắp đặt (nỗi ống dẫn khí và các ống khác cho dàn lạnh và dàn nóng, cách ly cấp nổi giữa hai bộ phận, vị trí của các ống dẫn, lắp giá đồ cho dàn lạnh).

Phân kiểm tra dàn nóng

Phần kiểm tra dàn lạnh

▶ Trước khi kiểm tra rò rì, hãy dùng cỡ lẻ cân lực để vận chất nắp van. (Áp dụng từng kích cỡ đường kính và văn chất đai ốc để ngăn chắn rò rì.).
Đế kiểm tra xem có xây ra rò rǐ hay không, hây nap khí vào đường ống nối với dàn lạnh/dàn nóng và kiểm tra khớp nối của dàn lạnh/dàn nóng bằng xà phòng hoặc chất lóng dùng để kiểm tra rò rǐ.

Đường kính ngoài(mm)	Lục tiết
	Bu lông nắp(N•m)	Bu lông nắp đườngống nắp(N•m)
6.35	20 ~ 25	10 ~ 12
9.52	20 ~ 25
12.70	25 ~ 30
15.88	30 ~ 35
19.05	35 ~ 40

(1 N·m = 10 kgf·cm)

Kiểm tra rò khí trên dàn nóng,

Kiểm tra van A và B sử dụng máy dò.

Đế kiểm tra rò khí trên dàn lạnh,

Kiểm tra đai ốc loe C và D sử dụng máy rò.

Kiểm tra rò bằng nitơ (trước khi mở van)

Đây là bước cơ bản để kiểm tra rò rǐ trước khi rút chân không và thông van để môi chất lạnh R-410A đều áp trong hệ thống.

Kiểm tra rò (sau khi mở van)

Trước khi mở van, xả tắt cả khí ni tơ ra khởi hệ thống và thực hiện rút chân không theo trang 50\~52.

Sau khi mở van, kiểm tra rò sử dụng máy phát hiện rò chất làm lạnh.

Chu trình thu hồi môi chất lạnh (thực hiện trước khi tháo ống kết nối để sửa chữa, di đời đến vị trí khác hoặc tháo dỡ) Thu hồi môi chất lạnh là chu trình rút tất cả môi chất lạnh trong đường ống kết nối và dàn lạnh nhớt về dàn nóng.

Thao tác này phải được tiến hành trước khi tháo rời ống kết nối để tránh trường hợp môi chất lạnh thoát ra ngoài không khí.

▶ Khóa van lỏng (van đẩy) bằng lực giác.
Kích hoạt hệ thống vận hành ở chế độ làm lạnh với quạt ở tốc độ cao (Máy nén sẽ lập tức khởi động, sau 3 phút tính từ lấn dùng cuối).
▶ Sau 2 phút hoạt động, đóng van hút cũng bằng cờ lê trên.
▶ Tất hệ thống và tắt nguồn chính.
Tháo ròi phần kết nối ống. Sau đó van và đầu ống phải được giữ sạch sẽ tránh làm dính bụi bản.
▶ Có thể gây hỏng máy nén nếu hoạt động ở áp suất hút âm.

Vietnamese-53

Lắp đặt dàn lạnh

Sau khi kiểm tra rò khí thực hiện các việc sau.

Sau khi kiểm tra rò khí trong hệ thống, bọc ống làm lạnh, ống thoát nước và dây cáp. Rối lắp dàn lạnh lên tắm lắp đặt.

1. Đế hạn chế vấn đề động sương (như mô tả trên hình minh họa) trên phần cuối của đường ống nên thực hiện việc bảo ôn.
2. Quản ống, dây nguồn và ống thoát nước bằng bằng vài nhựa cách nhiệt.
3. Đặt phần đã quản lại (ống kết nối, dây nguồn và ống thoát nước ngưng tụ) trong mặt đỡ phía dưới của dàn lạnh.
4. Treo dàn lạnh lên tắm lắp đặt và di chuyển qua trái qua phải cho đến khi treo chắc chắn an toàn.

- Chú ý cố định ống khi lắp dàn lạnh lên tắm lắp đặt.

1. Quản phần còn lại của ống bằng bằng vài nhựa.

2. Đính kèm các đường ống vào tường sử dụng kép (tùy chọn).

Lắp đặt dàn nóng

Bạn nên lắp dàn nóng trên một bề mặt bằng phẳng vững chắc để tránhgây ra tiếng ôn và hiện tượng rung, đặc biệt khi lắp đặt máy gần nhà hàng xóm. Nếu bạn lắp dàn nóng ở nơi có gió mạnh hoặc ở độ cao nhất định, bạnhãy lắp vào vị trí phù hợp để đỡ máy (trên tưởng hoặc mặt đất).

1. Đặt dàn nóng theo chỉ dẫn trên 덜luống không khí thời ra dễ dàng.

2. Dùng các bu lông neo để cố định dàn nóng vào vị trí chống đỡ phù hợp.

3. Nếu dàn nóng được lắp ở nơi có gió mạnh trực tiếp thời vào, hãy lắp các tấm chắn xung quanh dàn nóng để quạt có thể hoạt động.

Kiêu máy X Y
**09JVFSC**	453 254
**10KVFSFC**
**09JVFSB**	507 292
**10KVFSB**
**09JS/KS**
**12/13**
**18**	602 310
**24**	660 340

- Siết chặt chân lót cao su để tránh g ấy tiếng ổn và hiện tượng rung.

Dàn nóng được lắp lên tưởng bằng giá treo

• Đảm bảo twồng có thể chịu được trọng lượng của giá treo và dàn nóng;
  • Lắp giá treo càng gần cột càng tốt;
• Lắp miếng đệm để giảm tiếng ôn và hiện tượng rung do dàn nóng tác động lên tường.

Được thiết kế để giảm hiện tượng rungtừ dàn nóng lên giá treo. (không đi kèm sản phẩm)

Cao su mềm được thiết kế để giảm hiện tượng rung từ giá treo lêntuống. (không đi kèm sản phẩm)

Vietnamese-54

Chế độ Smart Install

Model này hỗ trợ chế độ Smart Install kiểm tra tình trạng lắp đặt để phát hiện các sự cố. Tiến hành chạy chế độ Smart Install sau khi lắp đặt.

1. Kiểm tra tình trạng lắp đặt.

1) Kiểm tra nguồn điện, van bảo trì (nếu mở), cáp nguồn dàn lạnh và dàn nóng, lượng chất làm lạnh bổ sung nếu nổi thêm ống.
2) Tỉnh trạng đèn báo sau khi cấp nguồn: Trạng thái chờ

1. Khi điều hòa ở trạng thái chờ, dùng điều khiển từ xa để bạt chức năng Smart Install.

1) float nút [SET], [Mode], [Power] liên tục trong 4 giây.

▶ Chế độ Smart Install chỉ hoạt động khi sử dụng điều khiển từ xa đi kèm.
Trong quá trình chạy chế độ lắp đặt Thông minh, điều khiển từ xa sẽ không hoạt động

* Điều khiển từ xa có thể khác biệt (hình ảnh/chúc năng) tùy vào model.

Vietnamese-55

2) Đang chạy chế độ Smart Install

• Màn hình 88: Hiển thị dài giá trị 0\~99.
• Đèn LED : Đèn báo trên màn hình dàn lạnh sẽ nhập nháy và sau đó tất cả sẽ cùng nhập nháy. (Có lặp lại)

LOẠI Màn hình 88 Đèn LED
Đèn báo dàn lạnh		LED1LED2LED3

* Màn hình hiển thị có thể khác tùy vào model.

1. Chế độ Smart Install kết thúc.

1) Chế độ Smart Install diễn ra trong khoảng 7\~13 phút. (Thời gian thực tế có thể chênh lệch tùy vào model).
2) Khi lắp đặt thành công: Chế độ Smart Install sẽ kết thúc với tiếng chương báo, máy điều hòa sẽ chuyển về chế độ chờ. (Thông báo lỗi không hiển thị trên đèn báo dàn lạnh và điều khiển từ xa, các nút trên dàn lạnh hoạt động bình thường).
3) Khi lắp đặt không thành công: Chế độ Smart Install kết thúc, trên màn hình hiển thị của dàn lạnh xuất hiện thông báo lỗi.

1. Có biện pháp xử lý cần thiết khi xảy ra lỗi.

2. Tham khảo huống dẫn bảo trì để có các biện pháp xử lí sự cố.

3. Sử dụng sản phẩm sau khi khác phục lỗi.

Đèn báo lỗi.				Lỗi	Các biện pháp khác phục cho người lắp đặt
88Màn hình	Đèn LED
	LED 1 LED	2 LED 3
	➊	➊	➊/➁➁
E 101	○	➁	➁	Lỗi Thông tin giữa Dàn lạnh và dàn nóng	1. Kiểm tra dãy kết nối giữa dàn nóng và dàn lạnh.(cáp điện và cấp thông tin có bị chéo với nhau không)
E 121	○	➁	○	Lỗi cảm biến nhiệt độ dàn lạnh	1. Kiểm tra kết nối.
E 122,E 123	➁	➁	○	Lỗi bộ trao đổi nhiệt dàn lạnh	1. Kiểm tra kết nối.
E 154	○	○	➁	Lỗi động cơ quạt của dàn lạnh	1. Kiểm tra kết nối.2. Loại bổ các vật lạ bám vào (Kiểm tra nguyên nhân làm kẹt động cơ)
88Màn hình và đèn LED nhập nháy	➁	➁	➁	Lỗi EEPROM/lựa chọn	1. Thiết lập lại các lựa chọn
E 162,E 163
E422	➁	○	➁	Lỗi chặn dòng chảy chất làm lạnh	1. Kiểm tra xem van phụ trợ có hoàn toàn mở chưa2. Kiểm tra xem có tắc nghẽn trong đường ống chứa chất làm lạnh kết nối với dàn nóng và dàn lạnh không.3. Kiểm tra rò rỉ chất làm lạnh.
E554	➁	○	➁	Thiếu Chất làm lạnh(Chỉ dành cho Kiểu máy biến tấn)	1. Kiểm tra xem có đủ lượng chất làm lạnh thêm được nạp vào khi chiếu dài ống vượt quá 7,5 m.2. Kiểm tra rò rỉ chất làm lạnh giữa van và kết nối ống
	※ So đó đèn LED ở trên được hiến thị khi có lỗi xảy ra ở dàn nóng.Kiểm tra chi tiết màn hình LED trên dàn nóng.

Đèn báo lỗi.				Lỗi	Các biện pháp khác phục cho người lắp đặt
Man hình	Đèn LED
	LED 1 LED	2 LED 3
	➊	➌	➂/➇➁
E 101	○	➁	➁	Lỗi Thông tin giữa Dàn lạnh và dàn nóng	1. Kiểm tra dãy kết nối giữa dàn nóng và dàn lạnh.(cáp điện và cấp thông tin có bị chéo với nhau không)
E 121	○	➁	○	Lỗi cảm biến nhiệt độ dàn lạnh	1. Kiểm tra kết nối.
E 122,E 123	➁	➁	○	Lỗi bộ trao đối nhiệt dàn lạnh	1. Kiểm tra kết nối.
E 154	○	○	➁	Lỗi động cơ quạt của dàn lạnh	1. Kiểm tra kết nối.2. Loại bổ các vật lạ bám vào (Kiểm tra nguyên nhân làm kẹt động cơ)
88Màn hình và đèn LED nhập nháy	➁	➁	➁	Lỗi EEPROM/lựa chọn	1. Thiết lập lại các lựa chọn
E 162,E 163
E422	➁	○	➁	Lỗi chặn dòng chảy chất làm lạnh	1. Kiểm tra xem van phụ trợ có hoàn toàn mở chưa2. Kiểm tra xem có tắc nghẽn trong đường ống chứa chất làm lạnh kết nối với dàn nóng và dàn lạnh không.3. Kiểm tra rò rỉ chất làm lạnh.
ESS4	➁	○	➁	Thiếu Chất làm lạnh(Chỉ dành cho Kiểu máy biến tấn)	1. Kiểm tra xem có đủ lượng chất làm lạnh thêm được nạp vào khi chiếu dài ống vượt quá 7,5 m.2. Kiểm tra rò rỉ chất làm lạnh giữa van và kết nối ống
	* So đó đèn LED ở trên được hiến thị khi có lỗi xảy ra ở dàn nóng.Kiểm tra chi tiết màn hình LED trên dàn nóng.

*:Off/ 〇Nhập nháy/ :áng

Vietnamese-56

Kiểm tra lần cuối và vận hành thử

Đế hoàn tất việc lắp đặt, bạn hãy thực hiện kiểm tra và thử nghiệm những điều sau để đảm bảo máy điều hòa không khí vận hành đúng.

Kiểm tra những điều sau:

• Độ vững chắc của vị trí lắp đặt
• Độ khít của ống nối để phát hiện rò khí
- Chỗ nổi dây điện
- Phân cách nhiệt của ống
• Thoát nước
• Nói đất
• Vận hành đúng (làm theo các bước dưới đây)

1. float nút Power ⏻ và kiểm tra các điều sau:

▶ Chỉ báo trên dàn lạnh sáng.
▶ Cánh đảo gió mở ra và quạt bắt đầu hoạt động.

2. float nút Mode để chọn chế độ Làm máthoặc Suổi âm.

▶ Ô chế độ Làm mát, sử dụng nút Temp + hoặc – và cải đặt nhiệt độ ở 16 °C.

• Khoảng 3\~5 phút sau, dàn nóng sẽ bắt đầu hoạt động và không khí Lạnh hoặc Âm sẽ được thôi ra.
• Sau 12 phút hoạt động trong điều kiện ổn định, kiểm tra không khí ở dàn lạnh.

Chế độ làm mát (Kiểm tra dàn lạnh) >Nhiệt độ khí vào – Nhiệt độ khí ra: Từ 10°C to 12°C (chênh lệch nhiệt độ)

3. float nút Air swing (≥ và kiểm tra những điều sau.

▶ Cánh đảo gió hoạt động đúng.

4. float nút Power ⏻ để dùng hoạt động.

- Khi bạn hoàn tất việc lắp đặt thành công, hãy đưa cuốn hướng dẫn sử dụng này cho người sử dụng cắt giữ ở nơi an toàn và thuận tiện.

Quy trình thu hồi môi chất lạnh về dàn nóng (khi tháo sản phẩm)

1. Nhân nút Power (Nguồn) ⏻ trên dàn lạnh trong vòng 5 giây. Tiếng beep sẽ cho bạn biết rằng sản phẩm đã sản sàng để bơm theo quy trình. Đế máy nén chạy hơn 5 phút.
2. Mở hai van áp suất cao và thấp.
3. Sử dụng chia L để đóng van áp suất cao.
4. Sau khoảng 1 phút, đóng van bên áp suất thấp.
5. Dùng hoạt động của máy điều hòa nhiệt độ bằng cách nhân nút Power (Nguồn) ⚫ trên dàn lạnh hoặc trên bộ điều khiển từ xa.
6. Ngắt kết nối ống.

Vietnamese-57

Cách nổi dài cáp nguồn

Các dụng cụ cần chuẩn bị

(máy nén và bằng cách điện cần được kỹ thuật viên lắp đặt chuẩn bị.)

Dụng cụ	Dụng cụ	Ống bọc (mm)	Băng cách điện	Ống nén (mm)
Thông số	MH-14 20x∅	7.0(HxOD) Độ rộng 18mm	50x∅8.0(LxOD)
Hình dạng

1. Như hình minh họa, cắt bỏ ống bọc ở phần cao su/lôicủa cấp điện.

- Bóc bô 20 mm ống bọc dây của ống được lắp.

- Sau khi bóc dây ống, bạn phải luôn ống nén.

1. Luôn hai mặt của lõi cáp điện vào ống nối.

2. Sử dụng công cụ bấm đầu giữ dây điện, bấm hai điểm, lật lại và bấm hai điểm khác cùng vị trí.

3. Kích thước bấm là 8.0

4. Sau khi bấm đầu cos, kéo hai đầu của dây để đảm bảo dây được ấn chặt.

5. Bọc bằng bằng cách điện hai lượt và cố định ống cách điện dạng rút giữa phần có quản bằng cách điện dạng thường.

6. Gia nhiệt cho ống cách điện dạng rút co lại.
7. Cuối cùng, hãy quản bằng bằng cách điện để hoàn thành.

- Trong trường hợp kéo dài dây điện, KHÔNG ĐƯỢC sử dụng ở cắm nén hình tròn. - Việc nối dây chưa hoàn thiện có thể gây điện giật hoặc cháy.

Vietnamese-58

Vietnamese-59

SAMSUNG
