HƯỚNG DẪN NGƯỜI DÙNG 32LH511D LG

HUỐNG DẪN SỰ DỤNG An toàn và Tham khảo

TV LED*

* Lưu ý sử dụng

TV LED LG áp dụng màn hình LCD

với đèn nên LED.

Hãy đọc cần thận hướng dẫn trước khi sử dụng TV và bảo quản cắt giữ nó để sử dụng về sau.

THÔNG TIN VỀ SẢN PHẨM (LCD/PDP TV)

1. Thông tin về sản phẩm

-Tên sản phẩm:

Sách này sử dụng cho nhiều dòng sản phẩm, xem ký hiệu của tên model bên ngoài hộp và đối chiếu thông tin về tên sản phẩm dưới đây:

* LCD TV : Tivi màn hình tỉnh thể lòng
* PLASMA TV : Tivi màn hình mỏng công nghệ plasma (TV plasma)
* LED LCD TV : Tivi màn hình tỉnh thể lông sử dụng công nghệ LED
* OLED TV : Tivi sử dụng công nghệ đèn đi-ốt chiếu sáng hữu cơ.

- Hăng sản xuất: CÔNG TY TNHH LG Electronics

- Khối lượng kích thước: Xem thông tin ngoài hộp

1. Giải thích về các thông tin trên nhãn sản phẩm

MODEL : ĐIỆN ÁP: SỐ THỨ TỤ: THÁNG SẢN XUẤT: MÃ SẢN XUẤT:

MODEL : Tên Model

ĐIỆN ÁP : Điện áp sử dụng 100 (110) \~ 240 VAC 50/60Hz, công suất tiêu thụ được ghi trên nhãn dán phía sau Tivi. (sau giá trị điện áp sử dụng W (oát) hoặc A (ampe)). Môi liên hệ P=0.95UI với P là công suất (W) U là điện áp sử dụng (V) và I là dòng tiêu thụ.

SỐ THỨ TỤ : Số thứ tự của sản phẩm xuất xưởng

THÁNG SẢN XUẤT: Tháng - Năm sản xuất sản phẩm

MÃ SẢN XUẤT : Tên đầy đủ của model, dành cho nhà sản xuất quản lý

“Xin hãy đọc kỹ hướng dẫn sử dụng trước khi sử dụng sản phẩm”

HUỐNG DÃN AN TOÀN

Vui lòng đọc kỹ các biện pháp an toàn này trước khi sử dụng sản phẩm.

CẢNH BÁO

Không đặt TV và/hoặc điều khiển từ xa trong những môi trường sau:

• Một vị trí tiếp xúc trực tiếp với ánh sáng mặt trời
• Một khu vực có độ ẩm cao như phòng tâm
• Gắn nguồn nhiệt như bếp lò và các thiết bị tạo ra nhiệt khác
• Gân quây bếp hoặc máy tao ẩm nơi chúng có thể dẻ dàng tiếp xúc với hơi nước hoặc dấu
• Một khu vực tiếp xúc với mưa hoặc gió
  • Gắn những độ chứa nước như lọ hoa

Nếu không, điều này có thể dẫn đến cháy, điện giật, hòng hoặc biến dạng sản phẩm.

Không để thiết bị ở vị trí có thể tiếp xúc với bụi bản. Điều này có thể gây ra nguy cơ cháy.

Phích cảm điện là thiết bị kết nối/ngắt kết nối TV với nguồn cấp điện AC. Phích cảm này phải đã được lập và có thể hoạt động khi đang sử dụng TV.

Không chàm vào phích cảm điện khi tay ướt. Ngoài ra, nếu chân cảm của dây bị ướt hoặc bị phù bụi bản, hãy làm khô phishing cảm hoàn toàn hoặc lau sạch bụi. Bạn có thể bị điện giật vì quá ẩm.

Hảy đảm bảo kết nối dây nguồn điện với ở cảm điện AC tương thích được nối đất. (Ngoại trừ các thiết bị không được nối đất). Nếu không, bạn có thể bị điện giặt hoặc thương tích.

Cảm chặt phích cấm điện vào ố điện, nếu không, hiện tượng đánh lừa có thể xảy ra.

Đảm bảo thiết bị không tiếp xúc với các vật nóng như lò suời. Điều này có thể gây ra nguy cơ cháy hoặc diện giật

Không đặt vật nặng hoặc sản phẩm đề lên dây điện. Nếu không, điều này có thể dẫn đến cháy hoặc diện giật.

Uốn cong dây ăng-ten giữa bên trong và bên ngoài toa nhà để ngăn nước mưa chảy vào. Nước ở bên trong sản phẩm và có thể dẫn đến hồng và gây điện giật.

Khi lắp TV lên tưởng, đảm bảo lắp đặt gọn gàng và tách biệt dây cáp khởi phía sau TV để không tạo ra nguy cơ diện giật /chảy.

Không cẩm quá nhiều thiết bị điện vào một ở cẩm điện nhiều hốc cẩm. Nếu không, điều này có thể dẫn đến cháy do quá nóng.

Không làm rơi sản phẩm hoặc để sản phẩm rơi xuống khi kết nối thiết bị bên ngoài. Nếu không, điều này có thể gây thương tích hoặc thiết hại.

Giữ vật liệu chống ẩm trong gói hoặc gói vinyl ngoài tâm với của trẻ nhỏ. Chất chống ẩm có hại nếu nuốt vào. Nếu nuốt do vô y hãy làm cho người nuốt nôn ra và đua họ đến bệnh viện gắn nhất. Ngoài ra, gói vinyl có thể gây ngạt thở. Giữ gói ngoài tâm với của trẻ nhỏ.

Không để trẻ nhỏ leo lên hoặc bám vào TV. Nếu không, TV có thể rơi xuống, gây thương tích nghiêm trọng.

Vút bò pin cần thận để đảm bảo trẻ nhỏ không nuốt phải chúng. Hây hỏi lời chuyên y tế của bác sĩ ngay nếu trẻ nhỏ nuốt phải pin.

Không chèn bát ký vát kim loại/chất dẫn điện nào (như đãa kim loại dao kéo/tuốc nó vit) vào giữa phích cấm điện và đầu vào ố điện trong khi phích cấm được kết nối với ố điện trên tưởng. Ngoài ra, không chàm vào dây điện sau khi đã cấm vào một dấu cấm trên tưởng. Bạn có thể bị điện giật. (Tùy theo kiểu sản phẩm)

Không đặt hoặc để chất để cháy gần thiết bị. Sê có nguy cơ cháy hoặc nổ do việc sử dụng ấu các chất để cháy.

Không làm rơi các vật bằng kim loại như đồng xu, kịp tóc, dima hoặc dây vào thiết bị hoặc các vật để cháy như giấy hoặc điểm. Trẻ em phải chú ý đặc biệt. Có thể xảy ra điện giật, cháy hoặc chắn thương. Nếu có vật lạ rơi vào trong thiết bị, hãy rút dây điện và liên hệ với trung tâm bảo hành.

Không phun nước lên thiết bị hoặc lau bằng chất dễ cháy (dung môi hoặc benzene). Có thể xảy ra chảy hoặc điện giật.

Không cho phép bắt kỳ tác động, rung chấn hoặc đó vật rơi vào thiết bị và không thả bắt kỳ vật gì xuống màn hình. Bạn có thể bị chấn thương hoặc thiết bị có thể bị hồng.

Không chạm vào thiết bị hoặc ăng-ten này trong khi có sắm hoặc chóp. Bạn có thể bị điện giật.

Không chạm vào ố cẩm trên tưởng khi có rò khí, không mở của số và thông hơi. Điều này có thể gây cháy hoặc bông do đánh lúa.

Không tự y tháo rôi, sửa chữa hoặc sửa đổi thiết bị. Có thể xảy ra cháy hoặc điện giật. Hãy liên hệ với trung tâm dịch vụ để kiểm tra, chỉnh sửa hoặc sửa chữa.

Nếu những việc sau đây xảy ra, hãy rút phích căm của sản phẩm ngay lập tức và liên hệ với trung tâm dịch vụ ở địa phương của bạn

• Sản phẩm đã bi ảnh hưởng bởi rung chấn
• Sản phẩm đã bị hỏng
  • Vật lạ đã rơi vào sản phẩm
• Sản phẩm có khói hoặc có mùi lạ Điều này có thể dẫn đến cháy hoặc điện giật.

Rút phích cấm của TV khởi ở cấm điện AC nếu bạn không có ý định sử dụng TV trong một thời gian dài. Bụi bám có thể gây ra nguy cơ cháy và khả năng cách điện giảm có thể gây ra rò rì điện/điện giật/cháy.

Không để nhỏ nước hoặc tố nước vào thiết bị và không đặt các vật chứa chất lỏng như bình nước lên thiết bị.

Không lắp sản phẩm này lên tưởng nếu nó có nguy cơ tiếp xúc với dấu hoặc tương mù dấu. Việc này có thể làm hồng và làm sản phẩm rơi.

Nếu nước hay chất lông khác rơi vào sản phẩm như ( bộ nguồn AC, dây nguồn, TV), ngắt kết nối bộ nguồn và liên hệ với trung tâm dịch vụ ngay lập tức. Nếu không nó gây ra hòa hoàn hoặc shock điện.

Chỉ sử dụng những dây nguồn bộ nguồn AC của công ty LG Electronic Nếu không nó gây ra hòa hoàn shock điện rục trạc hoặc biến dạng sản trục trạc hoặc biến dạng sản phẩm.

Không bao giờ tháo rời bộ nguồn AC, dây nguồn, nó có thể gây ra hòa hoàn hay shock điện.

Cấn trọng cấm adapter bằng tay, có thể có shock điện. Shock điện gây thiết hại cho adapter

Hãy chắc chắn rằng dây điện được kết nối an toàn với các phích cẩm điện trên TV.

THÂN TRONG

Lắp thiết bị ở nơi không có sóng vô tuyến.

Nên có khoảng cách đủ rộng giữa ăn-ten bên ngoài và các dây điện để giữ cho ăn-ten khởi chạm vào dây điện ngay cả khi ăn-ten rơi. Điều này có thể gây điện giật.

Không lắp đặt sản phẩm ở những nơi như giá kê không vững hoặc các bé mặt nghiêng. Ngoài ra, tránh những nơi có độ rung hoặc nơi sản phẩm không được nâng đỡ đầy đủ. Nếu không, sản phẩm có thể rơi hoặc lật, có thể gây thương tích hoặc thiệt hại cho sản phẩm.

Nếu bạn lắp đặt TV trên để, bạn cán thực hiện biện pháp để ngăn sản phẩm khởi lôn nhào. Nếu không, sản phẩm có thể rơi xuống, gây thương tích.

Nếu bạn định gần sản phẩm lên tuống, hãy gần giả treo tuống tiêu chuẩn của VESA (các bộ phận tùy chọn) vào mặt sau của sản phẩm. Khì bạn lập đặt TV để sử dụng giá treo tuống (các bộ phận tùy chọn), hãy cố định cần thận để TV không rơi.

Chỉ sử dụng đồ gá/phụ kiện do nhà sản xuất chỉ định.

Khi lắp đặt ăn-ten, hãy tham khảo ý kiến của kỹ thuật viên dịch vụ có tay nghề. Nếu không được lắp đặt bởi một kỹ thuật viên có tay nghề, điều này có thể gây ra nguy cơ cháy hoặc điện giật.

Chúng tôi khuyến bạn nên giữ khoảng cách ít nhất bằng 2-7 lần kích thước đường chéo màn hình khi xem TV. Xem TV trong thời gian dài có thể làm bạn bị mở mắt.

Chỉ sử dụng các loại pin được quy định. Điều này có thể gây hỏng bộ điều khiển tử xa.

Không sử dụng lấn lợn pin mới với pin cũ. Điều này có thể làm cho pin trở nên quá nóng và rò rì.

Không được đề pin tiếp xúc với nhiệt độ quá cao. Ví dụ, để cách xa ánh sáng mặt trời trực tiếp, lò suời kiểu hồ và lò suời điện.

Không được lắp pin không thể sạc lại vào thiết bị sạc.

Đảm bảo không có vật chẩn giữa bộ điều khiển từ xa và bộ cảm biến.

Tín hiệu từ Điều khiển từ xa có thể bị gián đoạn do ánh sáng bên ngoài/bên trong như Ánh sáng mặt trời, đèn huỳnh quang. Nếu điều này xảy ra, hãy tất đèn hoặc làm tối khu vực xem.

Khi kết nối các thiết bị bên ngoài như máy chơi trò chơi video, hãy chắc hấn ràng các dây nối đủ dài. Nếu không, sản phẩm có thể rơi, có thể gây thương tích hoặc thiết hại cho sản phẩm.

Không bột/tắt thiết bị bằng cách cầm vào hoặc rút phích điện khởi ở cẩm trên tưởng. (Không sử dụng phích cắm điện để bột/tắt). Điều này có thể gây hỏng cơ học hoặc có thể gây điện giật.

Vui lòng làm theo các hướng dẫn lắp đặt dưới đây để ngăn sản phẩm khởi quá nóng.

• Khoảng cách giữa sản phẩm và tưởng nên lớn hơn 10 cm.
• Không lắp đặt sản phẩm ở nơi không có hệ thống thông gió (vi dụ, trên kê sách hoặc trong tủ).
• Không lấp đặt sản phẩm trên thẩm hoặc đêm.

- Hấy chắc chắn rằng lỗ thông khí không bị chắn bởi khăn trải bàn, rèm. Nếu không, điều này có thể dẫn đến cháy.

Hãy cần thận để không chạm vào các lỗ thông gió khi xem TV trong thời gian dài vi các lỗ thông gió có thể trở nên nóng. Điều này không ảnh hưởng đến hoạt động hoặc hiệu suất của sản phẩm.

Kiểm tra định kỳ dây của thiết bị và nếu bên ngoài bị hòng hoặc xuống cấp, hãy tháo dây, ngưng sử dụng thiết bị và thay dây bằng loại dây tương tự do thơ bảo hành được ủy quyền chỉ định.

Trành đề bụi bản tích tự trên các chân hoặc ở cấm phishing điện. Điều này có thể gây ra nguy cơ cháy.

Bảo vệ dây điện khởi tỉnh trạng sử dụng quá mức vé mặt vật lý hoặc cơ học, như xoắn, thất nút, kep, buộc vào của hoặc giảm lên. Chú ý đặc biệt đến phích cấm, ố cấm trên tưởng và đầu ra của dây trên thiết bị.

Không ấn mạnh lên bằng điều khiển bằng tay hoặc vật sắc như móng tay, bút chỉ hay bút mục hoặc làm xuốc màn hình vì điều này có thể làm hông màn hình.

Tránh chạm vào màn hình hoặc giữ ngón tay trên màn hình trong thời gian dài. Làm như vậy có thể tạo ra một số biến dạng/hư hỏng tạm thời hoặc vĩnh viễn trên màn hình.

Khi vệ sinh sản phẩm và các linh kiện, trước hết hãy rút phích cấm và lau bằng khăn mềm. Sử dụng lực mạnh có thể gây xương hoặc mắt màu. Không xịt nước hoặc lau bằng khăn ướt. Không bao giờ sử dụng nước lau kính, nước làm bóng xe hơi hoặc công nghiệp, chất mài mòn hoặc sáp, benzen, cơn v.v., những thứ có thể làm hỏng sản phẩm và bằng điều khiển của sản phẩm. Nếu không, điều này có thể dẫn đến cháy, điện giật hoặc hỏng(biến dạng, ăn mòn hoặc gãy).

Khi thiết bị được cấm vào ở cấm AC trên tưởng, bạn không được ngắt thiết bị khởi nguồn điện AC ngay cả khi bạn tất thiết bị bằng CÔNG TẮC.

Khi rút dây điện, hãy cẩm vào phích cẩm và rút ở phích cẩm.

Không kéo ở dây để rút dây điện khởi bảng điện, vì điều này có thể nguy hiểm.

Khi di chuyển sàn phẩm, hãy chắc chắn rằng bạn đã tất nguồn điện. Sau đó, hãy rút dây điện, dây ăng-ten và tất cả các dây nối. TV hoặc dây điện có thể bị hỏng, gây ra nguy cơ cháy hoặc điện giật.

Khi di chuyển hoặc mở hộp sản phẩm, hãy làm việc hai người vì sản phẩm nặng. Nếu không, điều này có thể dẫn đến thương tích.

Hấy yêu cầu nhân viên bảo hành có tay nghề thực hiện tất cả công việc bảo hành. Bảo hành là cần thiết khi thiết bị hông học như: dây điện hoặc đích cấm bị hông, chất lòng đồ vào thiết bị hoặc vật thể rơi vào trong thiết bị, thiết bị tiếp xúc với nước mưa hoặc hơi ẩm, thiết bị không hoạt động bình thường hoặc bị rơi.

Nếu bạn cảm thấy lạnh khi chạm vào sản phẩm, có thể có “nhắp nhảy” nhỏ khi sản phẩm được bột. Điều này là bình thường, không có vấn đề gì với sản phẩm.

Bảng điều khiển là một sản phẩm hiển thị công nghệ cao với độ phân giải hai triệu đến sâu triệu pixel. Bạn có thể thấy những chấm đen nhỏ và/hoặc chấm màu rục rõ (đồ, xanh dương hoặc xanh lá cây) ở kích thước 1 ppm trên bằng điều khiển. Điều này không phải là sự cố và không ảnh hưởng đến hiệu năng và độ tin cậy của sản phẩm. Hiện tượng này cũng xảy ra ở các sản phẩm của bên thử ba và không được trao đổi hoặc hoàn lại tiến.

Bạn có thể thấy bằng điều khiển có độ sáng và màu sắc khác nhau tủy thuộc vào vị trí của bạn nhìn (trái/phải/trên/duối). Hiện tượng này xảy ra do các đặc tính của bảng điều khiển. Điều này không liên quan đến hiệu năng của sản phẩm, và không phải là sự có.

Hiến thị một hình ảnh tỉnh trong thời gian dài có thể gây ra hiện tương lưu ảnh. Tránh hiến thị một hình ảnh có định trên màn hình TV trong thời gian dài.

Phát ra tiếng

Tiếng "lách cách": Tiếng lách cách xuất hiện khi xem hoặc tất TV, tiếng này được tạo ra bởi sự co nhiệt của nhựa do nhiệt độ và độ ẩm. Âm thanh này phố biến ở các sản phẩm mà biến dạng nhiệt là cần thiết. Mạch điện kêu ào ào/bàng điều khiển kêu ù: Một âm thanh khê được tạo ra từ mạch chuyển đổi tốc độ cao, cung cấp dòng điện lớn để vận hành sản phẩm. Điều này thay đổi tùy theo sản phẩm. Âm thanh này không ảnh hưởng đến hiệu năng hoặc độ tin cậy của sản phẩm.

Không dùng đồ có điện áp cao ở gần TV (chẳng hạn như vì đập muỗi bằng điện). Có thể làm sản phẩm hoạt động không tốt.

Chuẩn bị

CHÚ Y

• Hình ảnh minh họa có thể khác so với TV của bạn.
• OSD (On Screen Display - Hiển thị trên màn hình) của TV có thể hơi khác so với minh họa trong sách hướng dẫn này.
• Các menu và tùy chọn sẵn có có thể khác so với nguồn đầu vào hoặc kiểu sản phẩm mà bạn đang sử dụng.
• Các tính năng mới có thể được thêm vào TV này trong tương lai.
• Các phụ kiện đi kèm với sản phẩm có thể khác nhau tùy theo kiểu sản phẩm.
• Thông số kỹ thuật của sản phẩm hoặc nội dung trong sách Có thể thay đổi mà không thông báo trước do nâng cấp chức năng
• Đế có kết nối tối ưu, cấp HDMI và thiết bị USB nên có gör chặn nhỏ hơn 10 mm chiếu dày và 18 mm chiếu rộng. Sử dụng dày cấp kéo dài hỗ trợ USB 2.0 nếu cấp USB hoặc thể nhỏ USB không vừa vận với cống USB của TV.

*A ≤ 10 mm

*B ≤ 18 mm

Nếu bạn không sử dụng cấp HDMI được chứng nhận, màn hình có thể không hiện thị hoặc có lỗi (Các loại cấp HDMI nên dùng)

-☐Cáp HDMI®/™ tốc độ cao (3m hoặc ngắn hơn)

□-□Cáp HDMI®/™ tốc độ cao có Ethernet ( 3m hoặc ngắn hơn )

- Cách sử dụng lỗi sắt ferit (tùy thuộc vào sản phẩm)

-Sử dụng cuộn lỗi sắt ferit để giảm từ tính của dây nguồn. Quản dây nguồn quanh lỗi ferit 1 lân.

[Phía tuǒng] [ PhíaTV ] 10 cm (+ / -2 cm)

Hướng dẫn cải đặt cách điện ăn ten (Tùy thuộc vào sản phẩm)

Dùng cách này để cải đặt TV ở một nơi mà có điện áp khác nhau giữa TV và nổi đặt của ảnh ten.

- Nếu có có điện áp khác nhau giữa TV và nôi đất của ăng ten. tiếp xúc ăng ten có thể bị nóng và nhiệt độ quá cao có thể gây ra tai nạn.

Bạn có thể xem TV một cách an toàn bằng cách loại bổ đi công suất điện năng từ phía ăn ten của TV. Nó được khuyến cáo lắp thêm tấm cách điện vào tưởng.

Nếu nó không thể gắn lên tường hãy gắn nó lên TV. Tránh ngắt kết nối giữa ăng ten và tám cách điện sau khi lắp đặt

Trước khi bắt đầu, hãy chắc ăng ten đã được kết nối.

- Kết nối 1 đầu cách điện tới Cáp ăng ten (tuồng) đầu còn lại tới TV hoặc thiết bị set-top box.

"Thiết bị kết nối với nổi đất bảo vệ của toàn nhà được lắp đặt trực tiếp hoặc thông qua các thiết bị bảo vệ nói đất khác và tới hệ thống tố hợp sử dụng cấp đồng trục, có thể trong một vài trường hợp có thể xảy ra cháy nổ. Kết nối với hệ thông tổ chợp cấp có thể do đó cung cấp thông qua một thiết bị cách điệnbên dưới một dài tấn số nhất định . (galvanic isolator, xem EN 60728-11)"

- Khi áp dụng tâm cách điện RF, độ nhạy của tín hiệu có thể giảm đi 1 chút.

THÂN TRỌNG

• Không sử dụng các hạng mục không được chấp thuận để đảm bảo an toàn và tuổi thọ của sản phẩm.
• Môi hư hại hoặc chắn thương do sử dụng các hạng mục không được chấp thuận đều không thuộc phạm vi bảo hành.
• Một số kiểu sản phẩm có tấm phim mỏng dán trên màn hình và không được bóc ra.
• Khi gần chân để vào TV, đặt màn hình ụp mặt xuống trên bàn đêm hoặc mặt phẳng để bảo vệ màn hình tránh những vết xúc
• Chắc chắn rằng các con ốc được hoàn gắn chặt( nếu không đủ TV có thể bị nghiếng về phía trước sau khi được lắp đặt). Không bắt ốc với lực quá chặt và mạnh nếu không thì chúng có thể bị mòn và trở nên bị nhôn.

Nâng và di chuyển TV

Vui lòng lưu ý lời khuyến sau đây để ngănTV khởi bị trayx xước hoặc hu hông và vận chuyển an toàn bất kê loại và kích thước của TV ra sao

• Nên di chuyển TV khi còn trong hộp hoặc vật liệu đóng gói đi kèm với TV ban đầu.
• Trước khi di chuyển hoặc tháo TV, tháo dây nguồn và tất cả cáp.
• Khi giữ TV, màn hình phải xoay ra khởi bạn để tránh hư hỏng.

- Giữ chặt phân dấu và phân cuối của khung TV. Đảm bảo không cẩm bộ phận trong suốt, loa hoặc khu vực lưới của loa.

• Khi vận chuyển một TV lớn, cân có ít nhất 2 người.
• Khi vận chuyển TV bằng tay, giữ TV như trong hình minh họa sau đây.

• Khi vận chuyển TV, không để TV bị xóc hoặc bị rung quá mức.
• Khi vận chuyển TV, giữ thẳng TV, không xoay TV bằng cạnh hoặc nghiêng TV về phía trái hoặc phải.
• Không sử dụng lực quá mạnh gây ra gập / cong khung vì điều này có thể làm hống màn hình.
• Khi bê xác TV thì cản thận không làm hông tới phím nút (phím bẩm nút điều khiển).

THÂN TRONG

• Tránh va chạm vào màn hình, nó có thể gây xuốc hoặc phá hủy tối màn hình.
• Không di chuyển TV bằng cách giữ cấp định vị, nếu cấp rơi nó có thể gây ra vỡ phá hủy

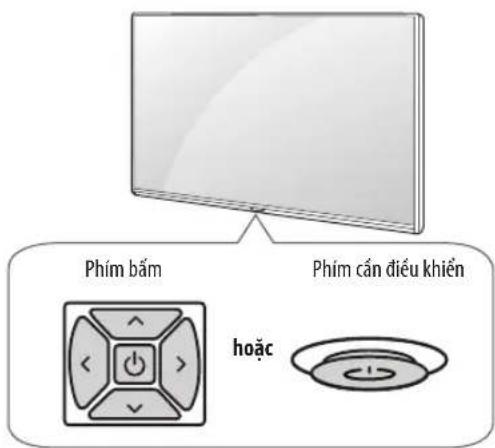

Sử dụng phím bấm

(Tùy thuộc vào sản phẩm)

Bạn có thể dễ dàng sử dụng phím bằng cách di chuyển và nhân chúng.

Phím bám Phím cán dieu khiên hoặc

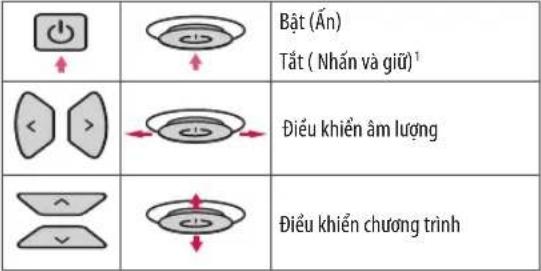

Chúc năng cơ bản

1 Nếu Menu đang được bật thì ấn và giữ sẽ thoát menu

Điều chỉnh menu

Khi TV đang bạt, nhân nút cán điều khiển một lần. Bạn có thể điều chỉnh menu bằng cách ăn, di nút

	Tất nguồn.
	Đóng màn hình hiển thị áo và trở vé chế độ xem TV.
	Thay đổi nguồn dấu vào
	Truy cập vào menu chính.

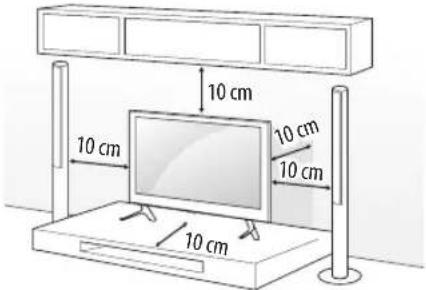

Đặt trên bàn

1 Nâng và đặt TV vào vị trí thẳng đúng trên bản.

- Đế cách khoảng trống 10 cm (tối thiểu) so với tưởng để thông gió tốt.

10 cm 10 cm 10 cm 10 cm 10 cm

2 Cảm dây nguồn vào ố điện trên tưởng

THÂN TRỌNG

- Không đặt TV gần hoặc ở trên nguồn nhiệt vì điều này có thể gây hòa hoàn hoặc hư hỏng khác.

CẢNH BÁO

Nếu TV không được đặt ở vị trí đủ vững, có thể có tiêm tàng nguy hiểm do rơi. Nhiếu thương tích, đặc biệt là cho trẻ em, có thể tránh được bằng những biện pháp đơn giản như:

• Sử dụng tủ hoặc để được nhà sản xuất TV khuyến dùng.
• Chỉ sử dụng đó nội thất có thể nâng đỡ TV an toàn.
• Đảm bảo TV không nhỏ ra ngoài cạnh của đó nội thất nâng đỡ.
• Không đặt TV trên đó nội thất cao (ví dụ: tủ, kê sách) khi không neo cả đồ nội thất và TV vào giá đỡ khi không có sự cần trọng đồ đặc biệt.
• Không đặt TV lên vài hoặc vật liệu khác được đặt giữa TV và đồ nội thất nâng đỡ.
• Đạy trẻ em về sự nguy hiểm khi leo lên đồ nội thất để tiếp cận với TV hoặc bộ điều khiển của TV.

Cố định TV lên tưởng

(Không phù hợp cho tất cả các dòng sản phẩm.)

1 Chèn và tiết chặt bu lông khoen hoặc giá treo TV và bu lông vào mặt sau của TV.
- Nếu có các bu lông được lắp vào vị trí bu lông khoen, hãy tháo các bu lông trước.
2 Gắn giá treo tưởng vào tưởng bằng các bu lông. Chính vị trí của giá treo tưởng cho khớp với bu lông khoen ở mặt sau của TV
3 Buộc bu lông khoen và giả treo tưởng bằng một sợi dây chắc chắn. Hây đảm bảo để giữ cho dây ngang với mặt phẳng.

THẦN TRỌNG

- Đảm bảo TV không trèo lên hay bám vào TV.

! LUU Y

• Sử dụng bộ hoặc tủ đủ chắc và lớn để nâng dỡ TV an toàn để đã được TV cần trọng nhất
• Giá treo, bu lòng và dây things không được cung cấp. Bạn có thể mua phụ kiện bổ sung từ đại lý địa phương.

Đặt trên tường

Gắn giá treo tưởng tùy chọn ở phía sau TV một cách cần thận và lắp đặt giá treo tưởng lên bức tưởng vững chắc vuông góc với sàn nhà. Khi bạn gần TV vào các vật liệu xây dựng khác, vui lòng liên hệ với nhân viên có trình độ. LG khuyến nghi việc treo tưởng nên được thực hiện bởi một chuyên gia lắp đặt có trình độ. Chứng tôi khuyến bạn nên sử dụng giả gần tưởng của LG. Nếu không sử dụng giá gần tưởng của LG vui lòng sử dụng giá gần tưởng nơi thiết bị được gần đủ chặt vào tưởng và có đủ không gian cho phép kết nối với các thiết bị bên ngoài.

10 cm 10 cm 10 cm 10 cm

Hãy chắc chắn sử dụng giá treo tưởng và ốc theo tiêu chuẩn VESA Kích thước chuẩn của giá treo tưởng được miêu tả theo bằng dưới đây.

Sản phẩm	32/43LH51**32/43LH54**	49LH51**49LH54**
VESA (A x B) (mm) 200 x 200 300 x 300
Tiêu chuẩn ốc	M6	M6
Số lượng ốc	4	4
Giá treotường	LSW240BMSW240	LSW350BMSW240
Sản phẩm	55LH54**
VESA (A x B) (mm) 400 x 400
Tiêu chuẩn ốc M6
Số lượng ốc 4
Giá treotường	LSW440BMSW240

THÂN TRỌNG

- Di dôi chân để trước khi lắp lên tưởng bằng cách làm ngược lại cách lắp chân để.

! LUU Y

- Khi lắp giả treo tưởng vào TV, hãy dán thêm tắm bằng dính được đi kèm. Nó sẽ bảo vệ lỗ mở trên ốp lưng khởi tích bụi và bẩn ( chỉ khí tắm dán được cung cấp thêm)

Nguyên liệu thêm Băng dính dán

KẾT NỐI( Thông báo )

Kết nối các thiết bị bên ngoài với TV và chuyển chế độ đầu vào để chọn thiết bị bên ngoài. Để biết thêm thông tin về kết nối thiết bị bên ngoài, hãy xem tài liệu hướng dẫn được cung cấp kèm theo từng thiết bị.

Các thiết bị bên ngoài sản có là: bộ thu HD, đầu phát DVD, VCR, hệ thống âm thanh, thiết bị lưu trữ USB, PC, máy quay hoặc máy ảnh, chơi trò chơi và các thiết bị bên ngoài khác.

! LU'U Ý

• Kết nối thiết bị bên ngoài có thể khác so với kiểu sản phẩm.
• Kết nối thiết bị bên ngoài với TV bất kế thứ tự của công TV.
• Nếu bạn ghi chương trình TV trên thiết bị ghi DVD hoặc VCR, đảm bảo cấm cấp đầu vào tín hiệu TV vào TV qua thiết bị ghi DVD hoặc VCR. Để biết thêm thông tin về việc ghi, hãy xem tài liệu hướng dẫn được cung cấp kèm theo thiết bị kết nối.
• Tham khảo hướng dẫn sử dụng của thiết bị ngoài để biết hướng dẫn vận hành
• Nếu bạn kết nối thiết bị chơi trò chơi với TV, hãy sử dụng cấp được cung cấp kèm theo thiết bị chơi trò chơi.
• Ô chế độ máy tính, có thể có nhiều liên quan đến độ phân giải, hình dọc, độ tương phản hoặc độ sáng. Nếu có nhiều, hãy thay đổi đầu ra của máy tính bằng độ phân giải khác, thay đổi tỷ lệ làm mới thành tỷ lệ khác hoặc điều chỉnh độ sáng và độ tương phần trên menu HÌNH ẢNH cho đến khi hình ảnh rõ ràng.
• Ở chế độ máy tính, một số cải đặt độ phân giải có thể không hoạt động đúng tùy thuộc vào card đô họa.

Kết nối ăng-ten

Kết nối TV với ở cẩm ăn-g-ten trên tường bằng cáp RF (75 Ω).

• Sử dụng bộ chia tín hiệu để sử dụng nhiều hơn 2 TV
• Nếu chất lượng hình ảnh kém, hãy lắp bộ khuếch đại tín hiệu để cải thiện chất lượng hình ảnh.
• Nếu chất lượng hình ảnh kém khi ăng-ten được kết nối, hãy thử căn chỉnh ăng-ten đúng hướng.
• Cáp ăn-ten và bộ chuyển đổi không được cung cấp.
• Âm thanh DTV được hỗ trợ: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC.

Kết nối bộ chuyển đổi

(Tùy tùng sản phẩm)

THÂN TRỌNG

- Hấy chắc chắn rằng đã kết nối TV tới nguồn điện AC-DC trước khi kết nối dây nguồn TV vào ố điện trên tưởng.

Kết nối ăng -ten lòng cháo

(Chỉ với dòng vệ tinh)

Kết nối tới ở cấm ăn ten lòng chào bằng đường cáp RF (75 Ω).

Kết nối Cl Module

(Phụ thuộc vào từng dòng)

Xem nhưng dịch vụ mã hóa được miêu tả ở chế độ số

• Kiểm tra nếu Cl module được thêm vào bên phải khe thể PCMCIA Nếu phần này không được nhớt đúng cách nó sẽ gây thiệt hại tới TV và khe thể PCMCIA.
• Nếu TV không phát phim hay âm thanh hình ảnh khiCl+ CAM đã kết nối, hãy tìm tới Truyền hình số/Cáp/Dịch vụ mở rộng vệ tinh.

Kết nối khác

Kết nối TV của bạn tới các thiết bị ngoại vi. Đế chất lượng hình ảnh, âm thanh tốt nhất hãy kết nối bằng dây cấp HDMI. Một số loại cấp mua riêng không được cung cấp.

CHÚ Ý

• Đình dạng âm thanh HDMI được hỗ trợ : Dolby Digital (32 KHz, 44.1 KHz, 48 KHz), PCM (32 KHz, 44.1 KHz, 48 KHz, 96 KHz, 192 KHz) (Phụ thuộc vào sẵn phẩm)

ĐIỀU KHIỂN TỪ XA

(Tùy vào sản phẩm)

Mô tả trong sách hướng dẫn này được dựa trên các nút của điều khiển từ xa. Vui lòng đọc sách hướng dẫn này cần thận và sử dụng TV đúng cách.

Đế thay pin, mở nắp pin, thay pin (1,5 V AAA) khớp với các cực (+) (-) với nhân bên trong ngăn chứa pin và đóng nắp pin.

Đế tháo pin, hãy thực hiện các thao tác ngược lại với quy trình lắp pin.

THÂN TRỌNG

- Ổ 1 số TV tương tự và 1 số quốc gia, 1 số nút có thể không hoạt động.

Nhỏ hướng điều khiển từ xa vào bộ cảm biến điều khiển trên TV.

SUITTLE 1 2 1 2 3 4 .5 6 7 8 9 LIST 0 Q.VIEW + FAV - GUIDE P PAGE A B

A

(Nguôn) Bật hoặc tất TV.

TV/RAD 📊Chong TV and Chương trình DTV.

1 AD/ Bằng cách nhân nút AD, chức năng mô tả âm thanh sẽ được bột. (tùy thuộc vào sản phẩm)

1 2 ↔ RATIO Chính kích cỡ hình ảnh( Tủy từng sản phẩm).

2 INFO ⓘ Nhìn thông tin của kênh hiện tại và màn hình (tùy thuộc vào sản phẩm).

INPUT Thay đổi nguồn đầu vào.

Number buttons Phím số.

LIST Truy cập vào danh sách chương trình.

Q.VIEW Quay lại chương trình trước

B

+△-Chính âm lượng.

FAV Truy cập danh sách ưa thích..

GUIDE Xem hướng dẫn sử dụng.

(MUTE) Tất âm thanh.

^P∨ Lên xuống chính chương trình đã lưu.

^ PAGE ∨ Di chuyển tối trang trước và trang sau..

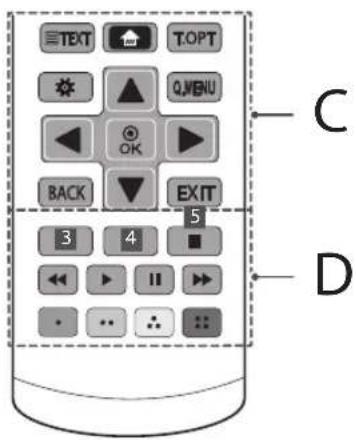

TEXT T.OPT Q.WENU OK BACK EXIT 5 3 4 D

C

Teletext buttons (3) SENG ORĐIỆN TÍN

(HOME) A Truy cập menu chính..

(Settings) Vào cài đặt

Q.MENU Truy cập vào menu nhanh.

Navigation buttons (up/down/left/right) Thanh cuôn ở menu hoặc cải đặt.

◦ OQua chơn menu hoặc xác nhận đầu vào.

BACK Quay trở lại.

EXIT Thoát khởi màn hình hiện tại và xem TV.

D

3 AD/*Bằng cách nhân nút AD, chức năng mô tả âm thanh sẽ được bạt. (tùy từng sản phẩm)

3 ①XNFOhông tin của chương trình đang xem (Tùy từng sản phẩm)

4 ●, REBắt đỗRGÓH hình hoặc hiện thị menu ghi hình (Chỉ dòng hỗ trợ Time Machine Ready) (Tùy từng sản phẩm)

5 LIVE TV Quayt lại LIVE TV. (Tùy từng sản phẩm)

Control buttons (■, ▶, Ⅱ, ◀, ▶) Điều khiển nội dung media

Coloured buttons Chúc năng truy cập đặc biệt cho 1 số menu.

( ◦: Đô, ◦: Lục, ◦: Vàng ◦: Lam)

GIẢY PHÉP

Giấy phép hỗ trợ có thể khác nhau tùy theo kiểu sản phẩm. Để biết thêm thông tin về giấy phép, hãy truy cập, visit www.lg.com.

DOLBY. DIGITAL PLUS

Được sản xuất theo giấy phép của Dolby Laboratories. Dolby và double-D symbol là thương hiệu của các phòng thí nghiệm của Dolby.

HDMI

Các thuật ngữ HDMI và HDMI High-Definition Multimedia Interface, và biểu tượng HDMI là thương hiệu đã được đăng kí của HDMI Licensing LLC ở Hoa Kỳ và một vài nước khác.

DIVX HD

Thiết bị DivX Certified® đã vượt qua những cuộc kiểm tra gắt gao để đảm bảo nó chay được phim DivX®.

Đế phát đoạn phim DivX đã được mua, đầu tiên đăng kí thiết bị của bạn ở vod.divx.com. Tìm đoạn mã đăng kí ở khu vực DivX VOD trong menu cải đặt ở thiết bị của bạn.

DivX Certified ^ phát vídeo DivX ^ độ phân giải tới HD 1080p, bao gồm cả nội dung cao cấp."

"DivX®, DivX Certified® và logo liên quan là thương hiệu của DivX, LLC và được sử dụng theo giấy phép.

Được bảo đảm bằng 1 hoặc nhiều các bằng sáng chế của DivX : 7,295,673; 7,515,710; RE45,052; những cái khác khả dụng ở [www.divx.com/patents].

Thông tin của thông báo của phần mềm mã nguồn mở

Đế nhận mã nguồn theo GPL, LGPL, MPL và các giấy phép nguồn mở khác, được bao gồm trong sản phẩm này, truy cập http://opensource.lge.com.

Ngoài mã nguồn, tất cả các điều khoản cấp phép, tuyên bố từ chối trách nhiệm và thông báo bản quyền được tham chiếu đều có sản để tài xuống LG Electronics cũng sẽ cung cấp mã nguồn mở cho bạn trong CD-ROM có mất phí để chi trả cho chi phí phát hành đó (ví dụ như chi phí địa, vận chuyển và xử lý) khi nhận được yêu cầu qua email đến [e-mail]. Úu đãi này có thời hạn ba (3) năm kể từ ngày bạn mua sản phẩm.

Cài đặt

Tự động cải đặt chương trình

CÀI ĐẶT ⇒ THIẾT LẬP ⇒ TỰ ĐỘNG DÒ KÊNH

Tự động dò kênh chương trình

• Nếu dấu vào không được kết nối, chương trình đăng kí có thể không hoạt động.
• Tự động dò kênh tự động dò chương trình đã được quảng bá trước đó.
• Nếu Khóa hệ thống được bạt, thông báo được bạt lên xuất hiện để yêu cầu nhập mật khẩu.

Chọn lựa chế độ hình ảnh

✿ (Cải đặt) → Hình ảnh → Cài đặt chế độ hình ảnh → Chế đô hình ảnh

Chọn chế độ tối ưu hóa hình ảnh cho môi trường xem hoặc cho chương trình.

• Sống động : Làm tăng độ tương phần, độ sáng, độ sắc nét để làm tăng độ sống đông của hình ảnh.
• Chuẩn : Hiền thị hình ảnh ở ức chuẩn của độ tương phản độ sáng và độ sắc nét.
• Eco/APS : [Tùy tùng sản phẩm] Chế độ tiết kiệm năng lượng thay đổi cải đặt của TV để giảm công suất tiêu thụ.
• Xem phim/Trò chơi: Hiển thị hình ảnh tối ưu hóa cho phim, trò chơi.
• Bóng đá/Bóng gây : [Tùy từng sản phẩm] Tối ưu hóa chế độ hình ảnh được thể hiện trong màu sắc rục rõ với hình ảnh tinh thể rõ ràng đối với chuyển động nhanh.
• isf Chuyên sâu 1, 2 : Menu cho tinh chính chất lượng hình ảnh chuyên sâu và không chuyên đề thường thực chất lượng xem TV. Đó là tinh chính menu cho chứng chính hình ảnh ISF nâng cao( logo ISF có thể chỉ được sử dụng cho chứng chỉ ISF) ISFccc: Tổ chức khoa học chứng nhận hiệu chuẩn hình ảnh
• Phụ thuộc vào đầu vào của tín hiệu, đãi phù hợp cho chế độ hình dành có thể khác nhau.
• 1970 chuyên sâu cho hình ảnh chuyên nghiệp để điều chỉnh và tỉnh chính thông số của hình ảnh. Cho hình ảnh bình thường sẽ không có sự rõ rệt.
• Chúc năng ISF chỉ phù hợp với 1 số sản phẩm.

Chế độ tinh chính hình ảnh.

\*Cài đặt) → Hinh ảnh → Cài đặt hình ảnh

Tính năng này cho phép bạn điều chỉnh các chế độ được lựa chọn dưới đây.

• Đèn nền : Điều khiển độ sáng của màn hình bằng cách điều chỉnh đèn nền. Cảng gần tới 100 màn hình cảng sáng.
• Độ tương phần : Điều khiển độ tương phần sáng tối bằng cách điều chỉnh Cảng gần tới 100 màn hình cảng tương phần.
• Độ sáng : Điều khiển độ sáng của toàn màn hình Cảng gân tới 100 màn hình cảng sáng.

- Độ sắc nét : Điều khiển độ sắc nét của màn hình. Cảng gắn tới 50 hình càng rõ ràng và sắc nét

- Màu sắc: Điều chỉnh màu sắc hiển thị của màn hình. Cảng gắn tối 100 cảng sâu màu hơn.

- Sắc: Điều chỉnh độ cân bằng giữa màu đỏ và màu xanh lực hiến thị trên màn hình. Cảng gần tới Red 50 màu đỏ cảng đảm hơn. Cảng gần tới Green 50, màu lực cảng đảm hơn.

- Nhiệt độ màu : Điều chỉnh độ nóng của màu sắc, chuyển từ lanh tới ẩm.

- Tùy thuộc vào tín hiệu đầu vào hoặc cải đặt hình ảnh khác, phạm vi của chi tiết các hạng mục cho điều chỉnh có thể khác đi

Cài đặt điều khiển nâng cao

CÀI ĐẶT ⇒ HÌNH ẢNChế độ hình ảnh ⇒

Điều khiển nâng cao/ Điều khiển chuyên gia

Hiệu chỉnh màn hình cho mỗi chế độ hình ảnh, hoặc điều chỉnh hình ảnh cho màn hình đặc biết.

• Độ tương phản sống động : hiệu chỉnh độ tương phản để tối ưu độ sáng của hình ảnh.
• Màu sắc sống động: Tỉnh chính màu sắc để làm cho hình ảnh xuất hiện có nhiều màu tự nhiên hơn.
• Màu ưa thích : Chính màu sắc của da, cỏ, trời theo ý thích của cá nhân.
• Gamma : thiết lập đường màu nhạt dẫn theo đầu ra của tín hiệu hình ảnh liên quan tới đầu vào tín hiệu.
  • Gam màu : Lụa chọn dài màu có thể gây ấn tượng.
• Nâng cao đường viên : Đưa các hình ảnh chưa rõ nét trở nên trở nên rõ ràng và sắc nét hơn.
• Lọc màu : Lọc phổ màu thông số màu sắc ở màu RGB tới tỉnh chính ảnh độ bão hòa và sắc nét chính xác nhất.
• Cân bằng trắng : Chỉnh tổng thể màn hình theo mong muốn
• Hệ thống quản lý màu : Đây là hệ thống mà chuyên gia sử dụng để hiệu chỉnh màu sắc với các mẫu thử. Ho có thể chọn lựa từ 6 loại khu vực màu (Đỏ/ Lục/Lam/Chàm/Đỏ đậm/Vàng) mà không gây ảnh hưởng tới các màu khác. Cho hình ảnh bình thường có thể không thông báo tới màu thay đổi.
• Phụ thuộc vào tín hiệu đầu vào hoặc cải đặt hình ảnh khác, dài chỉ tiết có thể khác nhau.

Thêm tùy chọn cải đặt hình ảnh

CÀI ĐẶT⇒ HÌNH ẢNH⇒ C. Độ Hình ảnh⇒ Tùy chọn hình ảnh

[Tùy thuộc vào sản phẩm]

Cải đặt hiệu chỉnh chi tiết cho hình ảnh.

• Giảm nhiều : Bổ nhiều ở hình ảnh.
• MPEG giảm nhiều : bờ nhiều được tạo ra trong quá trình khởi tạo tín hiệu số.
• Mức đen : hiệu chỉnh độ sáng và độ tương phản của màn hình để phù hợp với độ đen của ảnh đầu vào bằng cách sử dụng độ đen của màn hình.
• Phim thực : Tối ưu hóa màn hình xem phim.
• Chăm sóc mắt / Tiết kiệm năng lượng thông minh : [Phụ thuộc và sản phẩm] tiết kiệm nguồn vào bằng hiệu chỉnh độ sáng tương ứng với sự chuyển động của hình ảnh.

Thiết lập lại lại cải đặt hình ảnh

✿ (Cải đặt)⇒ Hình ảnh ⇒ Cải đặt chế độ hình ảnh ⇒ Cải đặt lại hình ảnh

Thiếp lập lại chế độ cải đặt hình ảnh. Mỗi chế độ hình ảnh được thiết lập lại. Chọn chế độ mà bạn muốn thiếp lập

Sử dụng chức năng tiết kiệm năng lượng

CẢI ĐẶT ⇒ HÌNH ẢNH = Thiết kiệm năng lượng

Giảm nguồn điện đầu vào bằng cách hiệu chỉnh độ sáng màn hình

• Tự động : [Tùy thuộc vào sản phẩm] Cảm biến của TV nhận độ sáng xung quanh và tự động hiệu chỉnh độ sáng của màn hình.
• Tất : Tất chế độ tiết kiệm năng lượng.
• Thắp nhất/Trung Bình/Cao Nhất : Áp dụng chế độ trước khi thiết lập chế độ tiết kiệm năng lượng.
• Tất màn hình : Màn hình được tất và chỉ có âm thanh được bật. Nhán bắt kì phím nào trừ phím nguồn để điều khiển màn hình bật.

Sử dụng chế độ điều hòa mắt (Eye confort mode)

(Cài đặt)⇒ Hình ảnh⇒ Chế độ điều hòa mắt

Nếu bạn bạt chế độ này lên, nhiệt độ màu sắc sẽ tự động điều chỉnh để giảm sự căng thẳng cho mất.

• Bật : Tự động chính lại nhiệt độ màu sắc của màn hình.
• Tất : Tự động tất Chế độ điều hòa mất-Eye Comfort Mode.

Chụp ảnh màn hình

(Tùy từng dòng sản phẩm)

Bạn có thể chụp lại màn hình TV.

1 Kết nối thiết bị USB tới công USB ở sau lưng của TV.
2 Trong khi xem truyền hình số trên TV ấn Ⓞ OK. (Chỉ DTV)

3 float nút CHUP MÀN HÌNH Ô bên trái của màn hình. (hoặc float nút màu đỏ • (Red) trên điều khiển.)

4 Màn hình được chụp sẽ được được lưu trữ trên thiết bị USB.

• Áp dụng cho kỹ thuật số.
• Bạn có thể xem lại hình ảnh đó ở trong My Media 'Screen Capture' Thư mục.
• Bức ảnh chụp được lưu lại cùng kích cổ với ảnh thực.

Lựa chọn chế độ âm thanh

✿ (Cài đặt) ⇒ Âm thanh ⇒ Cài đặt chế độ âm thanh ⇒ Chế độ âm thanh

Điều chỉnh TV âm thanh đến một mức độ tối ưu.

• Tiêu chuẩn : Tôi ưu hóa âm thanh trên moi nội dung.
• Rô ràng giọng nói : Làm giọng nói trở nên rõ ràng hơn trên TV.
• Âm nhạc : [Tùy từng sản phẩm] Tôi ưu hóa âm thanh cho âm nhạc
• Phim : Tối ưu hóa âm thanh khi xem phim.
• Bóng đá/Bóng gây : [Tùy từng sản phẩm] Tối ưu hóa âm thanh cho thể thao.
  • Game : Tôi ưu hóa âm thanh khi chơi game.

Điều chỉnh cân bằng âm thanh

✿ (Cải đặt) → Âm thanh → Cài đặt chế độ âm thanh → Cần bằng

Điều chỉnh âm thanh ở loa bên trái và bên phải TV.

Sử dụng chức năng hiệu ứng âm thanh

\*Cải đặt\\Âm thanh \\ Cài đặt chế độ âm thanh

Người dùng có thể sử dùng nhiều chức năng dưới đây.

• Âm thanh vòm: thường thúc âm thanh thực tế từ hiệu ứng âm thanh vòm đa kênh.
• Bộ cân bằng: Thiết lập âm thanh mong muốn bằng cách chính trực tiếp bộ cân bằng
• Reset : Thiết lập lại cải đặt âm thanh
• Cái này chỉ dành cho Chế độ âm thanh được cải Tiêu chuẩn.

Đồng bộ âm thanh và video

(CÀI ĐẶT) ⇒ Âm thanh ⇒ Điều chỉnh đồng bộ AV

[Tùy thuộc vào sản phẩm]

Đồng bộ âm thanh và video trực tiếp khi chúng không khớp nhau. Nếu bạn đặt Điều chỉnh đồng bộ AV sang bạt, bạn có thể điều chỉnh ngõ ra âm thanh (Loa TV hoặc SPDIF) trên màn ảnh.

- Nếu bạn sử dụng Bò qua, đầu ra của tín hiệu truyền hình hoặc âm thanh sẽ có độ trẻ nhất định. Âm thanh đầu ra có thể ra trước hình ảnh bồi vỉ TV cán thêm thời gian đề xử lý chương trình cho đầu ra của hình ảnh.

Sử dụng loa TV

CÀI ĐẶT ⇒ ÂM THANH ⇒ Âm thanh ra ⇒ Loa TV/Loa trongTV

[Tùy thuộc vào sản phẩm]

Âm thanh ở đầu ra thông qua loa TV.

Sử dụng Tai nghe

CÀI ĐẶT ⇒ ÂM THANH ⇒ Đầu ra Tafighe

[Tùy thuộc vào sản phẩm]

Âm thanh truyền qua dấu ra của tai nghe đã được kết nối với công tai nghe.

Sử dụng ghi âm nhạc

(Tùy tùng sản phẩm)

Đó là chức năng cho phép bạn thu âm nhạc bắt cứ thời điểm nào.

1 Kết nối USB vào công USB ở đăng sau TV

2 Trong quá trình xem chương trình ấn nút OK.

3 float nút Bất đầu ghi nhạc ở bến góc phải của màn hình hiển thi.

4 Nếu bạn muốn dùng việc ghi âm nhạc thì bạn ấn nút Dùng ghi âm nhạc.

• Nếu không có đủ dụng lượng còn lại trong USB, nó có thể không hoạt động ổn định. Đế s ử dụng chức năng ghi âm nhạc, bạn cán thiết bị USB có tối thiểu 100M.
• File lưu trữ có thể xem ở trong mục My Media⇒ 'Music Catch' Folder, và ban có thể xem nó ở trên TV hoặc thiết bị cẩm tay.
  • Thiết bị ghi lại sẽ được định dạng đuôi .wav.
• Nếu bạn chuyển đổi ứng dụng hoặc thiết bị đầu vào, bản ghi sẽ tự động dùng lại và được nhỏ.
• Với chức năng ghi âm nhạc, bạn có thể nghe nhạc trong 2 htiếng.
• Nếu thiết bị USB bị tháo ra, trong khi ghi âm nhạc, ghi nhạc sẽ không hoàn thành.

Sử dụng SIMPLINK

[Tùy thuộc vào sản phẩm]

SIMPLINK là tính năng cho phép bạn điều khiển và quản lý nhiều thiết bị đa phương tiện một cách tiện lợi bằng menu SIMPLINK.

1 Kết nối công HDMI IN của TV và công đầu ra HDMI của thiết bị SIMPLINK bằng dây HDMI.

- [Tùy thuộc vào sản phẩm] Đối với rạp hát gia đình có chức năng SIMPLINK, kết nối công HDMI như hướng dẫn ở trên và sử dụng cấp quang để kết nối Đầu ra Âm thanh Quang học từ TV đến Đầu vào Âm thanh Quang học của thiết bị SIMPLINK.

2 Chọn ĐẦU VÀO (TỦY CHỌN) → SIMPLINK Cửa số menu SIMPLINK xuất hiện.

3 Trong cửa số cải đặt SIMPLINK, đặt chức năng SIMPLINK thành BẮT.

4 Cấu hình Auto Power Sync cải đặt Bật hoặc Tất.

• Bạn có thể thiết lập SIMPLINK 📊 (Trang chủ) → Đầu vào → SIMPLINK. Ô SIMPLINK menu, chọn thiết bị mà bạn muốn điều khiển
• Chúc năng này chỉ tương thích với thiết bị có logo SIMPLINK.
• Đế sử dụng chức năng SIMPLINK, bạn cần sử dụng một dây HDMI® tốc độ cao (tích hợp chuẩn CEC (Consumer Electronics Control)). Dây cáp HDMI® tốc độ cao có chân số 13 được dùng cho thông tin chuyển đổi giữa các thiết bị.
• Nếu bạn chuyển sang đầu vào khác, thiết bị SIMPLINK sẽ dùng.
• Nếu một thiết bị thứ 3 với chức năng HDMI-CEC cùng được sử dụng, thiết bị SIMPLINK có thể hoạt động không bình thường.
• [Tùy thuộc vào sản phẩm] Nếu bạn chọn hoặc phát nội dung từ một thiết bị với chức năng rạp hát gia đình, Loa HT (Loa) sẽ tự động kết nối. Chắc chắn rằng đã kết nối bằng cấp quang (mua riêng) để sử dụng chức năng Loa HT (Loa).

Mô tả chức năng SIMPLINK

• Chạy trực tiếp: Chạy một thiết bị đa phương tiện ngay trên màn hình TV.
• Điều khiển nhiều thiết bị với điều khiển TV: Quản lý nhiều thiết bị với điều khiển TV
• Đồng bộ bạt nguồn : Nếu Tự động bạt nguồn được cải đặt Bật ở SIMPLINK và khi tất TV, thiết bị kết nối với TV thông qua SIMPLINK sẽ tự động tất đi.
• Đồng bộ bạt nguồn : Nếu Tự động bạt nguồn được cải đặt Bật ở SIMPLINK, khi bạt thiết bị được kết nối thông qua SIMPLINK TV sẽ bật lên.
• Loa : [Tùy thuộc vào sản phẩm] Lựa chọn loa chạy bằng loa của rạp hát gia đình hoặc của TV.

Đặt mật khẩu

CÀI ĐẶT ⇒ KHÓA ⇒ Đặt mật khấu

Đặt hoặc thay đổi mắt khẩu TV.

Mật khẩu mặc định ban đầu là '0000'.

Quay lại chế độ xuất xưởng

CẢI ĐẶT ⇒ TÙY CHỌN ⇒ Thiết lập về chế độ xuất xưởng

Tất cả thông tin lưu trữ sẽ bị xóa và các thiết lập TV được đặt lại ban đầu.

• TV sẽ tự tất và khởi động lại, và tất cả các thiết lập trở về ban đầu.

• Khi Khóa hệ thống đang kích hoạt, một cửa số thông báo sẽ xuất hiện và yêu cấu mật khẩu.
• Không tất nguồn TV trong quá trình thiết lập về chế độ xuất xưởng.

Gõ thiết bị USB

Chọn kết nối USB HDD từ 📊 (Trang chủ)→ Đầu vào và chọn

Eject để ngắt kết nối với thiết bị USB ở cứng ngoài

Lựa chọn một thiết bị lưu trữ USB mà bạn muốn gỗ khởi TV.

Khi bạn nhìn thấy tin nhân Thiết bị USB đã được rút ra, rút USB ra khởi TV.

- Mỗi lấn một thiết bị USB được lựa chọn để gỗ bỏ, nó sẽ không thể truy cập được nữa. Rút USB ra khởi TV và cấm lại.

Sử dụng thiết bị lưu trữ USB - cảnh báo

• Nếu một thiết bị lưu trữ USB đã được xây dựng chương trình sản hoặc sử dụng chương trình điều khiển riêng, nó có thể không hoạt động
• Một số trường hợp USB có thể không hoạt động hoặc hoạt động sai.
• Chỉ sử dụng thiết bị lưu trữ USB đã được định dạng Windows FAT32 hoặc NTFS File System.
• Với ố cứng USB gần ngoài, khuyến cáo bạn sử dụng những thiết bị có dài điện áp nhỏ hơn hoặc bằng 5 V và dài dòng điện nhỏ hơn hoặc bằng 500 mA.
• Khuyến cáo bạn sử dụng USB có dụng lượng bộ nhớ không quá 32 GB và ổ cứng USB có dụng lượng bộ nhớ không quá 2 TB.
• Nếu một ở cứng USB với chức năng tiết kiệm năng lượng không hoạt động đúng, tất nguồn và bật lại. Muốn biết thêm thông tin, vui lòng xem thêm trong sách hướng dẫn của ở cứng USB.
• Dữ liệu chứa trong thiết bị USB có thể bị nguy hiểm, vì vậy nên chắc chắc rằng đã sao lưu các file quan trọng vào thiết bị lưu trữ khác. Người sử dụng tự chịu trách nhiệm và nhà sản xuất không chịu trách nhiệm trong trường hợp dữ liệu bị mất.

Các thu mục đa phương tiện hỗ trợ

• Tốc độ dữ liệu truyền tải tối đa : 20 Mbps (Mega bit per second)
• Hồ trợ định dạng phụ để ngoài : *.srt (SubRip), *.smi (SAMI), *.sub (SubViewer, MicroDVD, DVDsubtitleSystem, SubIdx(Vobsub)), *.ass/*.ssa (SubStation Alpha), *.txt (TMplayer), *.psb (PowerDivX)
• Hồ trợ định dạng phụ để trong: *.dat/*.mpg/*.mpeg/*.vob (DVD Subtitle), *.ts/*.tp/*.m2ts/(DVB Subtitle), *.mp4 (DVD Subtitle, UTF-8 Plain Text), *.mkv (ASS, SSA, UTF-8 Plain Text, Universal Subtitle Format, VobSub, DVD Subtitle), *.divx/*.avi (XSUB ^1 , XSUB+)

1 XSUB : Hồ trợ phụ để trong được tạo ra từ DivX6

Các định dạng video được hỗ trợ

• Cao nhất: 1920 x 1080 @ 30p (Chỉ Motion JPEG 640 x 480 @ 30p)
• .asf, .wmv [Hình ảnh] MPEG-4 Part2, XViD, H.264/AVC, VC1(WMV3, WVC1), MP43 [Âm thanh] WMA Standard, WMA9(Pro), MP3, AAC, AC3
• divx, .avi [Hình ảnh] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4, DivX5, DivX6, XViD, H.264/AVC [Âm thanh] HE-AAC, LPCM, ADPCM, MPEG-1 Layer I, MPEG-1 Layer II, Dolby Digital, MPEG-1 Layer III (MP3)
• .ts, .trp, .tp, .mts, .m2ts [Hinh ảnh] H.264/AVC, MPEG-2, H.265/HEVC [Âm thanh] MPEG-1 Layer I, MPEG-1 Layer II, MPEG-1 Layer III (MP3), Dolby Digital, Dolby Digital Plus, AAC, HE-AAC
• .vob [Hình ảnh] MPEG-1, MPEG-2 [Âm thanh] Dolby Digital, MPEG-1 Layer I, MPEG- 1 Layer II, DVD-LPCM
• .mp4, .m4v, .mov [Hình ảnh] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4, DivX5, XVID, H.264/AVC [Âm thanh] AAC, MPEG-1 Layer III (MP3)
• .mkv [Hình ảnh] MPEG-2, MPEG-4 Part2, XVID, H.264/AVC [Âm thanh] HE-AAC, Dolby Digital, MPEG-1 Layer III (MP3), LPCM
• motion JPEG [Hình ảnh] MJPEG [Âm thanh] LPCM, ADPCM
• .mpg, .mpeg, .mpe [Hình ảnh] MPEG-1, MPEG-2 [Âm thanh] MPEG-1 Layer I, MPEG-1 Layer II, Dolby Digital, LPCM
• dat [Hình ảnh] MPEG-1, MPEG-2 [Âm thanh] MP2
• fly [Hinh ảnh] Sorenson H.263, H.264/AVC [Âm thanh] MP3, AAC, HE-AAC
• *rm, *rmvb [Hinh ảnh] RV30, RV40 [Âm thanh] Dolby Digital, AAC, HE-AAC, RA6(Cook)
  • 3gp, 3gp2 [Hình ảnh] H.264/AVC, MPEG-4 Part2 [Âm thanh] AAC, AMR(NB/WB)
  • *rm / *rmvb : Tùy tùng sản phẩm

Các định dạng âm thanh được hỗ trợ

• Loại : mp3

[Tốc độ Bit] 32 Kbps - 320 Kbps

[Tấn số lấy mẫu.] 16 kHz - 48 kHz

[Hỗ trợ] MPEG1, MPEG2, Layer2, Layer3

• Loại : AAC

[Tốc độ Bit] Đình dạng tự do

[Tần số lấy mẫu.] 8 kHz \~ 48 kHz

[Hỗ trợ] ADIF, ADTS

• Loại : M4A

[Tốc độ Bit] Đình dạng tự do

[Tân số lấy mẫu.] 8 kHz \~ 48 kHz

[Hỗ trợ] MPEG-4

• Loại : WMA

[Tốc độ Bit] 128 Kbps \~ 320 Kbps

[Tần số lấy mẫu.] 8 kHz \~ 48 kHz

[Hỗ trợ] Tiêu chuẩn WMA7, WMA8, WMA9

• Loại : WMA 10 Pro

[Tốc độ Bit] \~ 768 Kbps

[Kênh / Tần số lấy mẫu.]

M0 : nâng cấp tới 2 kênh @ 48 kHz

(Ngoại trừ chế độ LBR),

M1: lên tới kênh 5.1 @ 48 kHz,

M2 : lê tnói kênh 5.1 @ 96 kHz

[Hỗ trợ] WMA 10 Pro

• Loại : OGG

[Tốc độ Bit] Đình dạng tự do

[Tấn số lấy mẫu.] \~ 48 kHz

[Hỗ trợ] OGG Vorvis

• Loại : WAV

[Tốc độ Bit] 64 kbps \~ 1.5 Mbps

[Tân số lấy mẫu.] 8 kHz \~ 48 kHz

[Hỗ trợ] LPCM

[Số bit] 8 bit / 16 bit / 24 bit

Các định dạng ảnh được hỗ trợ

- Thế loại : 2D (jpeg, jpg, jpe), 3D (jps)

[Phù hợp cho loại] SOFO: Baseline,

SOFO: Baseline,

SOF1 : Mở rộng tuần tự,

SOF2 : Tiến triển

[Cõ ảnh] Nhỏ nhất : 64 x 64,

Lớn nhất : Chế độ thường: 15360 (W) x 8640

(H), Loại tiến triển : 1920 (W) x 1440 (H)

• Thế loại : BMP

[Cõ ảnh] Nhỏ nhất : 64 x 64, lớn nhất :

9600 x 6400

- Thế loại : PNG

[Phù hợp cho các loại] Hôn hợp, Không hôn hợp

[Cõ ảnh] Nhỏ nhất : 64 x 64, Lớn nhất : hỗn hợp : 1200 x 800,

Không hỗn hợp : 9600 x 6400

- BMP và PNG định dạng này chậm hơn so với JPEG.

Tham khảo hướng dẫn Web

Biết thêm thông tin chi tiết vui lòng vào trang www.lg.com.

Cài đặt thiết bị ngoài

Để biết thêm thông tin chỉ tiết về cải đặt thiết bị ngoài, vào trang www.lg.com.

Khắc phục sự cố

Không thể điều khiển TV bằng điều khiển từ xa.

• Kiểm tra cảm biến điều khiển từ xa trên sản phẩm và thử lai.
• Kiểm tra xem có chương ngại vật giữa sản phẩm và điều khiển từ xa hay không.
• Kiểm tra xem pin còn hoạt động và được lắp đúng hay không (+ tới⊕ tới).

Không có hình ảnh hiển thị và không có âm thanh.

• Kiểm tra xem bạn đã bạt sản phẩm chưa.
• Kiểm tra xem dày điện đã được nói vào ở cảm điện trên tường chưa.
• Kiểm tra xem có vấn đề trong ố cẩm điện trên tưởng hay không bằng cách kết nối các sản phẩm khác.

TV tất đột ngột.

• Kiểm tra cải đặt điều khiển nguồn. Nguôn điện có thể bị mất.
• Kiểm tra Tự tắt(tùy từng sản phẩm) / Sleep Timer ( Hẹn giờ ngủ) / Off Time(Hẹn giờ tắt ) có được đặt trong thiết lập Thời gian
• Nếu không có tín hiệu trong khi TV được bật, TV sẽ tự động tất sau 15 phút không hoạt động.

Khi kết nối với máy tính (HDMI / DVI), thông báo 'No signal' (Không có tín hiệu) hoặc 'Invalid Format' (Định dạng không hợp lệ) sẽ hiển thị.

• Bật/tất TV bằng điều khiển từ xa.
• Kết nối lại cáp HDMI.
• Khởi động lại PC khi TV đang bật.

Thông số kỹ thuật

CI Module1 (W x H x D) 100.0 mm x 55.0 mm x 5.0 mm
Điều kiện môi trường	Nhiệt độ hoạt động 0 °C tới 40 °C
	Độ ẩm hoạt động	Thấp hơn 80 %
	Nhiệt độ bảo quản -20 °C tới 60 °C
	Độ ẩm bảo quản	Thấp hơn85 %

1 Chỉ sản phẩm có hỗ trợ tín hiệu vệ tinh

	TV vệ tinh số(Tủy theo sản phẩm)	TV Kĩ thuật số(Tủy theo quốc gia và sản phẩm)	TV tương tự(Tủy theo quốc gia)
Hệ thống TV DVB-S/S2		DVB-TDVB-T/T2*	PAL B/B, PAL B/G, PAL D/K, PAL-I,SECAM B/G, SECAM D/KNTSC-M
Chương trình phủ sóng C-Band, Ku-Band VHF, UHF VHF, UHF, CATV
Số lượng tối đa chươngtrình có thể lưu	6,000 2,000
Trở kháng ăng-ten bên ngoài 75 Ω

Bộ nguồn AC/DC	32LH51** 43/49LH51**, 32/43LH544*
	Nhà sản xuất : HonorSản phẩm : ADS-45EI-19 19040GPIADS-45FSN-19 19040GPGADS-45FSN-19 19040GPCUADS-40LSI-19-2 19040GADS-45SN-19-2 19040GNhà sản xuất : APDSản phẩm : WA-40D19FINhà sản xuất : Lien ChangSản phẩm : LCAP16B-E, LCAP16B-A, LCAP25B	Nhà sản xuất : Lien ChangSản phẩm : LCAP40Nhà sản xuất : APDSản phẩm : DA-65F19
	Vào : AC 100 - 240 V ~ 50/60 HzRa : DC 19 V — — — 2.1 A	Vào : AC 100 - 240 V ~ 50/60 HzRa : DC 19 V 3.42A—

Chế độ hỗ trợ HDMI-DTV

Độ phân giải	Tấn số quét ngang (kHz)	Tấn số quét dọc (Hz)
640 x 480	31.46	59.94
	31.50	60.00
720 x 480	31.47	59.94
	31.50	60.00
720 x 576 31.25	50.00
1280 x 720	37.50	50.00
	45.00	60.00
	44.96	59.94
1920 x 1080	28.12	50.00
	33.75	60.00
	33.72	59.94
	56.25	50.00
	67.50	60.00
	67.43	59.94
	27.00	24.00
	26.97	23.97
	33.75	30.00
	33.71	29.97

Thông tin kết nối công Component

Cổng Component trên TV Y

P

B

PR

Công đầu ra video trênMáy chơi DVD	Y	P_B	P_R
	Y B-Y	R-Y
	Y Cb Cr
	Y Pb Pr

Tín hiệu	Component
480i / 576i 0
480p / 576p	0
720p / 1080i	0
1080p	0(Chỉ 50 Hz / 60 Hz)

Chế độ hỗ trợ HDMI-DTV

Sử dụng HDMI IN 1 cho chế độ PC

RDộ phân giải	Tấn số quét ngang (kHz)	Tấn số quét dọc (Hz)
640 x 350 31.46	70.09
720 x 400 31.46	70.08
640 x 480 31.46	59.94
800 x 600 37.87	60.31
1024 x 768 48.36	60.00
1152 x 864 54.34	60.05
1360 x 768 47.71	60.01
1280 x 1024 63.98	60.02
1920 x 1080 67.50	60.00

1 : Trù 32LH51**

Quy định pháp lý

CẢNH BÁO!

Không bao giờ được đặt TV lên một vị trí không vững chắc. TV có thể bị đồ xuống, có thể gây ra tai nạn nghiêm trọng về người hoặc chết. Rất nhiều , đặc biệt là cho trẻ em, có thể tránh được bằng cách phòng ngừa đơn giản như:

• Sử dụng giá dỡ, chân để khuyến cáo bởi nhà sản xuất TV.
• Chỉ sử dụng đó nội thất có thể hỗ trợ một cách an toàn cho TV.
• Đảm bảo TV là không nhỏ ra các cạnh của đó nội thất hỗ trợ.
• Không đặt TV trên đó nội thất cao (ví dụ, tủ, tủ sách) mà không neo đậu, giữ cố định cả các đó nội thất và các máy truyền hình để hỗ trợ phù hợp.

- Không đặt TV trên vài hoặc các vật liệu khác có thể được đặt giữa tivi và đồ phụ trợ.

- Giáo dục trẻ em về sự nguy hiểm của leo trên đồ nội thất để tiếp cận với TV hoặc điều khiển của nó.

Nếu TV văn còn bị giữ lại để di dòi, những cân nhắc tương tự như trên nên được áp dụng.

Biểu tượng

~	Đế cập đến dòng điện xoay chiếu (AC).
==	Đế cập đến dòng điện một chiếu (DC).
	Đế cập đến thiết bị class II.
	Đế cập đến chế độ chờ.
	Đế cập đến "Bật nguồn".
	Đế cập đến điện áp nguy hiểm.

Ghi lại số kiểu và số sêri của TV..

Xem nhân ở vỏ sau và đưa thông tin này cho đại lý của bạn khi yêu cầu bắt cứ dịch vụ nào.

Sản phẩm ____

Số Sêri ____

HUỐNG DÃN SỬ DỤNG

CÀI ĐẶT THIẾT BỊ ĐIỀU KHIÊN BÊN NGOÀI

Vui lòng đọc hướng dẫn này một cách cần thận trước khi vận hành thiết lập và giữ nó để tham khảo về sau.

MÃ KHÓA

- Chúc năng này không có sẵn cho tất cả sản phẩm.

Mã (Hexa)	Chức năng Chủ ý		Mã (Hexa)	Chức năng Chủ ý
00 CH	+, PR + Nút R/C 53 List Nút R/C
01 CH	-, PR - Nút R/C 5B Exit Nút R/C
02 Volume + Nút R/C 60 PIP(AD)		Nút R/C
03 Volume - Nút R/C 61 Blue Nút		R/C
06	>(Arrow Key / Right Key)	Nút R/C	63	Yellow	Nút R/C
07	< (Arrow Key / Left Key)	Nút R/C	71	Green	Nút R/C
08	Power	Nút R/C	72	Red	Nút R/C
09	Mute	Nút R/C	79	Ratio / Aspect Ratio	Nút R/C
0B	Input	Nút R/C	91	AD (Audio Description)	Nút R/C
0E	SLEEP	Nút R/C	7A	User Guide	Nút R/C
0F	TV, TV/RAD	Nút R/C	7C	Smart / Home	Nút R/C
10 - 19	* Number Key 0 - 9	Nút R/C	7E	SIMPLINK	Nút R/C
1A	Q.View / Flashback	Nút R/C 8E		▶▶ (Forward)	Nút R/C
1E FA	V (Favorite Channel)	Nút R/C	8F	◀◀ (Rewind)	Nút R/C
20	Text (Teletext)	Nút R/C	AA	Info	Nút R/C
21	T. Opt (Teletext Option)	Nút R/C	AB	Program Guide	Nút R/C
28 Return (BACK)		Nút R/C B0		▶ (Play)	Nút R/C
30	AV (Audio / Video) Mode	Nút R/C	B1	■ (Stop / File List)	Nút R/C
39 Caption/Subtitle		Nút R/C	BA	II (Freeze / Slow Play / Pause)	Nút R/C
40	∧ (Arrow Key / Cursor Up)	Nút R/C	BB	Soccer	Nút R/C
41	V (Arrow Key / Cursor Down)	Nút R/C	BD	● (REC)Nút R/C
42	My Apps	Nút R/C	DC	3D	Nút R/C
43	Menu / Settings	Nút R/C	99	AutoConfig	Nút R/C
44	OK / Enter	Nút R/C	9F	App / *	Nút R/C
45	Q.Menu	Nút R/C	9B	TV/PC	Nút R/C
4C	List, -(ATSC Only)	Nút R/C

* Mã khóa 4C (0x4C) có sẵn trên sản phẩm ATSC/ISDB cái mà sử dụng kênh lớn/nhỏ (Cho Nam Triều tiên, Nhật, Bắc Mỹ, Mỹ Latinh ngoại trừ colombia)

- Hình ảnh hiển thị có thể khác từ TV của bạn.

Kết nối USB tới khe cắm đầu vào RS-232C tới một thiết bị điều khiển ngoài (như một máy tính hay một hệ thống điều khiển A/V) để điều khiển các chức năng của sản phẩm bên ngoài.

Chú y: Dạng của công điều khiển trên mỗi TV có thể khác giữa các dòng sản phẩm.

* Xin lưu ý rằng không phải tất cả kiểu sản phẩm đều hỗ trợ kiểu kết nối này.
* Cáp không được cung cấp

Cáp USB

Loại USB

(PC) USB IN (TV)

• LGTV hỗ trợ chíp cơ bản PL2303 (ID nhà cung cấp : 0x0557, ID sản phẩm : 0x2008) USB để chuyển đổi không được làm hay được cung cấp bởi LG.
- Nó có thể được mua từ các cửa hàng máy tính với phụ kiện được các chuyên gia IT hỗ trợ.

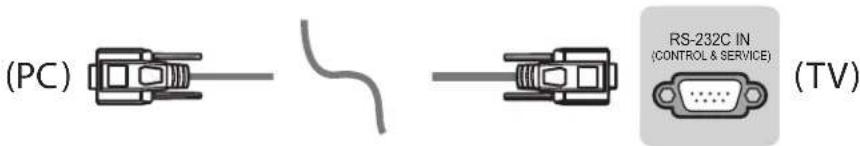

RS-232C với cáp RS232C

Loại DE9 (D-Sub 9pin)

- Bạn cần mua RS-232C (DE9, D-Sub 9chân loại cái tới cái) tới cấp RS-232C là cần thiết cho kết nối giữa máy tính và tivi, được quy định trong hướng dẫn.

(PC) RS-232C IN (CONTROL & SERVICE) (TV)

Giao diện kết nối có thể khác nhau từ TV của bạn.

Loại Phone jack

• Bạn cần mua phone-jack tới cáp RS-232 là cần thiết cho kết nối giữa máy tính và TV ,được quy định trong hướng dẫn sử dụng.
  * Với các sản phẩm khác, kết nối tới công USB.
  * Giao diện kết nối có thể khác nhau từ TV của bạn.

(PC) 3 1 2 SERVICE ONLY (TV)

- hay

(PC) 3 1 2 RS-232C IN (CONTROL & SERVICE) (TV)

Máy tính khách hàng Cấu hình RS-232C

3- Câu hình Wire (không đạt chuẩn)

1 5 6 9

RS-232C (Thứ tự công)

PC TV RXD 2 2 TXD TXD 3 1 RXD GND 5 3 GND

Để lập số ID, xem "Real Data Mapping" tại trang 6

1. Nhân CÀI ĐẶT để truy cập menu chính.
2. Nhân các nút điều hương để di chuyển đến (*Chung → Giới thiệu về TV hay TÙY CHỌN) và ấn OK.
3. Nhân các nút điều hướng tới SET ID và ấn OK.
4. Di chuyển sang trái hoặc phải để chọn một số thiết lập ID number và chọn ĐÓNG. Khoảng thay đổi từ 1-99.
5. Khi bạn hoàn thành, nhân THOÁT.
   * (Tùy thuộc kiểu sản phẩm)

Các thông số truyền thông

• Tốc độ truyền : 9600 bps (UART)
  • Chiều dài dữ liệu : 8 bits

• Parity : None

• bit dùng: 1 bit
  • Mã truyền tin : Mã ASCII

• Sử dụng cáp chéo (Ngược)

Danh sách lệnh tham khảo

(Tùy thuộc kiểu model)

Truyền/ nhận giao thức

Truyền

[Lệnh 1][Lệnh2][ ][Set ID][ ][Data][Cr]

[Lệnh 1] : Lệnh đầu tiên để điều khiển TV(j, k, m or x)

[Command 2] : Lệnh thú 2 để điều khiển TV.

[Set ID] : Bạn có thể điều chỉnh [Set ID] để lựa chọn số lượng màn hình ID mong muốn trong menu. Điều chỉnh từ 1 tới 99. Nếu giá trị [Set ID] được chọn là ‘0’, mỗi thiết lập kết nối có thể được điều khiển. * [Set ID] là số thập phân (1 tới 99) trên menu và như mã Hexadecimal (0x00 to 0x63) trên truyền/ nhận giao thức.

[DATA] : 7UX\JQ04QK0Gy04X(hexadecimal). TUX\JQ0Gy04X 'FF' yH0yäF0uRQJ0Ki LOFöD004QK.

[Cr] :7U54QK - 0 mASCII '0x0D'

[ ] : □. KRπ₃QJ□□□□□QJ - □0 m□ASCII '0x20'

[i F□QK¥Q□2.

[/ 40K2][ ][Set ID][ ][OK][Data][x]

* Sử dụng đầu vào PC, bạn chọn tỷ lệ 16:9 hay 4:3

* Trong chế độ DTV/HDMI/Component (high-definition), Just Scan là khả dụng.
