IWH350 - Chauffe-eau instantané et chauffe-eau N'oveen - Безкоштовний посібник користувача

Тип продукту	Миттєвий електричний водонагрівач / Нагрівач для крана
Модель	IWH350
Напруга	220-240 В / 50 Гц
Споживана потужність	3000-3600 Вт
Швидкість потоку	2-2,5 л/хв
Робочий тиск	0,04-0,6 МПа
Розміри продукту (Ш x В x Г)	16,7 x 23 x 19 см
Розміри упаковки	26 x 31,5 x 12 см
Вага нетто	1,15 кг
Вага брутто	1,5 кг
Дисплей температури	Світлодіодний цифровий дисплей, що показує температуру нагріву та стан роботи
Регулювання температури води	Важіль з діапазоном обертання 150°; гаряча зона 60°, холодна зона 60°, середня 30° без води
Сумісність з душовою насадкою	Так, з адаптером для душового змішувача (потягніть адаптер, щоб переключити воду)
Спосіб встановлення	Настінний або настільний; повинен бути встановлений горизонтально
Функції безпеки	Потрібна заземлена розетка; не використовуйте подовжувачі; мінімальний тиск 0,04 МПа; тепловий захист; відключати при замерзанні
Обслуговування - Чищення аератора	Відкрутіть аератор, промийте під високим тиском, при необхідності використовуйте голку
Обслуговування - Чищення нагрівальної трубки	Відкрийте кришку, обережно почистіть трубку зубною щіткою, промийте водою (спочатку відключіть живлення)
Перше використання	Спочатку злийте воду, потім підключіть живлення; температура на виході повинна бути нижче 60°C

Часті запитання - IWH350 N'oveen

Чому не надходить гаряча вода?

Перевірте, чи підключено живлення і чи тиск води становить щонайменше 0,04 МПа. Якщо тиск занадто низький, нагрівач може не активуватися.

Температура води занадто низька.

Це може бути через високий тиск води або низьку напругу. Спробуйте зменшити потік води та переконайтеся, що напруга відповідає номінальній 220-240 В.

Температура води занадто висока, а потік низький.

Можливо, забитий вхідний фільтр. Очистіть вхідний фільтр, щоб видалити сміття. Якщо проблема не зникає, можливо, тиск води занадто низький.

Чому не світиться дисплей температури?

Це може бути через недостатній тиск води (нижче 0,04 МПа), несправність ланцюга або несправність крана. Відрегулюйте тиск або зверніться до сервісу.

Запобіжник спрацьовує при нагріванні.

Можливо, електричний ланцюг перевантажений. Переконайтеся, що на тому ж ланцюгу немає інших пристроїв великої потужності (наприклад, кондиціонерів, індукційних плит). Проконсультуйтеся з електриком.

Як очистити аератор?

Відкрутіть аератор від насадки, промийте його під струменем води високого тиску. Якщо забитий, використовуйте голку, щоб прочистити отвори. Перед чищенням відключіть живлення.

Як очистити нагрівальну трубку?

Відкрийте праву кришку, обережно почистіть нагрівальну трубку зубною щіткою, потім промийте водою. Завжди відключайте живлення перед чищенням.

Чи можна використовувати цей нагрівач при морозі?

Ні. При морозі відключіть пристрій від живлення та злийте воду, щоб запобігти пошкодженню. Не експлуатуйте при температурі нижче 0°C.

Чи потрібна спеціальна електрична розетка?

Так, нагрівач повинен бути підключений до заземленої розетки. Не використовуйте подовжувачі. Переконайтеся, що номінал запобіжника відповідає вимогам струму.

Як правильно встановити нагрівач?

Встановіть нагрівач горизонтально (паралельно поверхні столу) на стіну або на стіл. Забезпечте правильне підключення води та повне занурення нагрівального елемента у воду.

ПОСІБНИК КОРИСТУВАЧА IWH350 N'oveen

ЕЛЕКТРИЧНИЙ ПРОТОЧНИЙ ВОДОНАГРІВАЧ - ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

ÎNCĂLZITOR INSTANT ELECTRIC DE APĂ - MANUAL DE UTILIZARE

Дякуємо за придбання проточного водонагрівача N'OVEEN.

Перед використанням уважно прочитайте інструкцію з експлуатації та збережіть її для подальшого використання.

УКРАЇНСЬКА МОВА......ст. 55

ROMÂNĂ....p.61

Використання при мінусових температурах * та неправильна установка - РИЗИК ПОЖЕЖІ!

Запам'ятай! Пристрій повинен бути встановлений вертикально або горизонтально ** (залежно від моделі)

* Під час замерзання приміщення, особливо в сезонних місцях, таких як дачні будинки, сади, відключіть пристрій від джерела живлення. Пристрій не може працювати при низьких температурах.

** Через швидкий нагрів нагрівача до температури вище 500 °C, дуже важливо встановлювати пристрій відповідно до інструкцій (вертикально або горизонтально - залежно від моделі), щоб нагрівач був повністю занурений у протічну воду.

• Виріб підходить для використання лише всередині приміщень.
• При першому використанні спочатку належить увімкнути воду, а потім підключити електричне живлення.
  • Температура води на виході нагрівача повинна бути нижче 60 градусів Цельсія.
• Якщо вода в системі замерзла, забороняється підключати пристрій до електромережі.
• Аератор слід регулярно чистити; перед чищенням нагрівач необхідно відключити від електроживлення.
• Щоб уникнути небезпеки, не можна мити електричний пристрій проточною водою; використовуйте лише злегка вологу ганчірку.
• Коли пристрій використовується в приміщеннях, де вода може періодично замерзати в установці, його слід щоразу відключати від електромережі.
• Переконайтеся, що водонагрівач підключено до заземленої розетки; у разі відсутності такої, не використовуйте цей пристрій. Не використовуйте подовжувачі для підключення нагрівача.
  • Водонагрівач вимагає тиску води 0,04 МПа - 0,6 МПа.
• Встановлюйте ручку в зону холодної води на 5 секунд після кожного використання, щоб уникнути опіку рук під час наступного використання; це також може позитивно

вплинути на продовження строку служби нагрівального елемента.

• Пошкоджений шнур живлення повинен замінюватися кваліфікованим персоналом або спеціалізованою сервісною службою.
• Під час користування електричним нагрівачем, не слід використовувати інші електроприлади з великою потужністю, підключені до того ж електричного кола (наприклад, кондиціонер, індукційна плита, електричний чайник тощо).
• Цей пристрій не призначено для використання людьми зі зниженими фізичними, сенсорними або розумовими здібностями (включаючи дітей) та людьми з недостатнім досвідом та знаннями, за винятком випадків, коли вони це роблять під наглядом, або отримали достатні інструкції щодо використання пристрою від особи, відповідальної за їх безпеку.
• Потрібно наглядати за дітьми, щоб переконатися, що вони не бавляться пристроєм.

Підготовка до монтажу

Оскільки потужність нагрівача висока, треба перевірити запобіжник. Максимальне навантаження запобіжника повинно відповідати номінальному струму нагрівача.

Переконайтеся, що до розетки приєднано провід заземлення.

Перед використанням треба перевірити, чи фактична напруга в мережі відповідає напрузі, позначеній на водонагрівачі. Якщо ви не впевнені в цих параметрах, зверніться до кваліфікованого електрика, щоб перевірити електричну мережу.

Методи монтажу

1. Спосіб кріплення на стіну показано на малюнку 1:

1

1 Аератор
2 Корпус
3 Ручка регулювання води
4 Подача води
5 3'єднувальна гайка
6 3'єднувальні гвинти
7 Провід живлення
8 Раковина

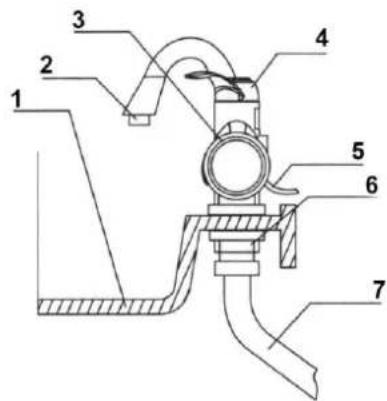

1. Спосіб кріплення на раковину показано на малюнку 2:

2

4 Ручка регулювання води

5 Провід живлення

6 3'єднувальна гайка

7 Металевий еластичний шланг

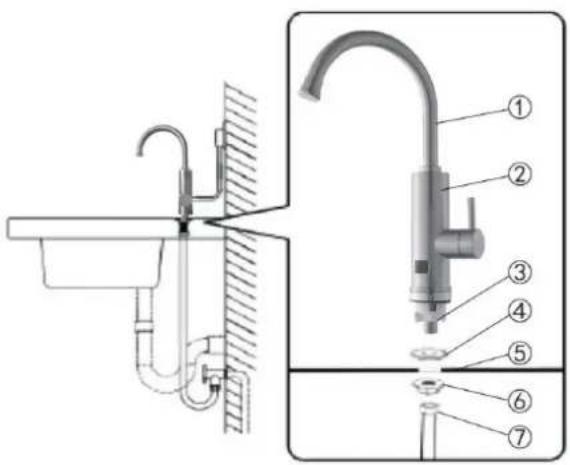

Модель IWH850:

3 - Нижня вхідна пробка

4 - Резинове кільце

5 - Раковина

6 - Запобіжна гайка

7 - Подача води

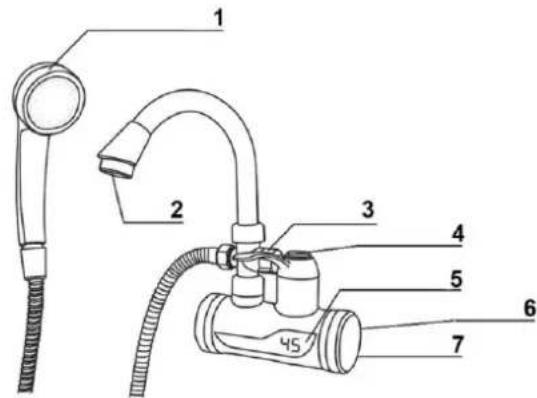

1. Спосіб монтажу водонагрівача з ручним душем у ванній кімнаті показано на малюнку 3:

3

1 Головка душа

2 Аератор

3 Перемикач

4 Ручка регулювання температури

5 Світлодіодний дисплей

6 Провід живлення

7 Подача води

Монтаж водонагрівача крок за кроком:

1. Перевірте, чи є в системі водопостачання кран перекриття води, розташований перед водонагрівачем; якщо ви не впевнені, зверніться до сервісної служби або до особи з відповідною кваліфікацією.
2. Якщо водонагрівач потребує кріплення (мал. 2 і 3), встановіть його, як показано на малюнку. Переконайтеся, що він прикріплений нерухомо.
3. Переконайтесь, що всі з'єднання добре затягнуті.
4. Поверніть ручку регулювання та злийте воду, перевірте герметичність елементів. Якщо течі немає, перейдіть до наступного кроку - підключення електроживлення.
5. Підключіть водонагрівач до джерела живлення, закріпіть шнур на стіні за допомогою кабельного затискача (будьте уважні, щоб не пошкодити шнур).
6. Поверніть ручку регулювання в зону гарячої води, цифровий дисплей покаже температуру – розпочнеться нагрівання води. Поверніть ручку регулювання в зону холодної води, дисплей згасне – вода не нагрівається.
7. Якщо у вас є якісь сумніви, зверніться до сервісної служби.

ВАЖЛИВО:

Щоб забезпечити правильний рівень води в камері з нагрівачем, пристрій повинен бути встановлений горизонтально.

ТЕХНІЧНІ ДАНІ

MODEL	IWH150	IWH160	IWH350	IWH360	IWH370	IWH850	IWH460	IWH560
НАПРУГА	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 W / 50 Hz
СПОЖИВАНА ПОТУЖНІСТЬ	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W
ПОТИК	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min
РОБОЧИЙ ТИСК	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa
РОЗМИРИ ВИРОБУ	25 x 14,5 x 6 cm	14,5 x 14,5 x 26,5 cm	16,7 x 23 x 19 cm	16,7 x 26 x 19 cm	16,7 x 30 x 19 cm	22,5 x 6 x 37 cm	18,5 x 6 x 21,5 cm	18,5 x 6 x 21,5 cm
РОЗМИРИ УПАКОВКИ	26 x 31,5 x 12 cm	21 x 29,5 x 12 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm	45 x 8,5 x 25 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm
ВАГА ВИРОБУ	0,75 / 1,15 kg N.W/G.W	0.7 / 1.01 kg N.W/G.W	1,15 / 1,5 kg N.W/G.W	1,2 / 1,6 kg N.W/G.W	1,4 / 1,8 kg N.W/G.W	1,2 / 1,6 kg N.W/G.W	0.83 / 1.19 kg N.W/G.W	1.03 / 1.39 kg N.W/G.W

Спосіб використання

1. Ручка регулювання температури води

Як показано на малюнку, ручка має діапазон повороту 150°, зона гарячої води - 60°, зона холодної води - 60°, середня зона 30° - немає води.

Водонагрівач гріє проточну воду, тому чим більший потік води, тим нижча її температура.

Вистачить плавно перемістити ручку в зону гарячої води, і нагрівач увімкнеться та проточна вода буде нагріватися.

2. Використання ручного душу

Щоб використовувати ручний душ на водонагрівачі, потрібно відтягнути перемикач (див. малюнок 3), і вода з нагрівача піде в ручний душ. Щоб зупинити воду, треба натиснути на перемикач.

3. Дисплей температури

На дисплеї відображається температура нагрівання води та стан роботи нагрівача – нагрівання/немає нагрівання. Температура самої води може відрізнятися від температури, показаної на дисплеї. Переміщення ручки в зону холодної води вимкне дисплей.

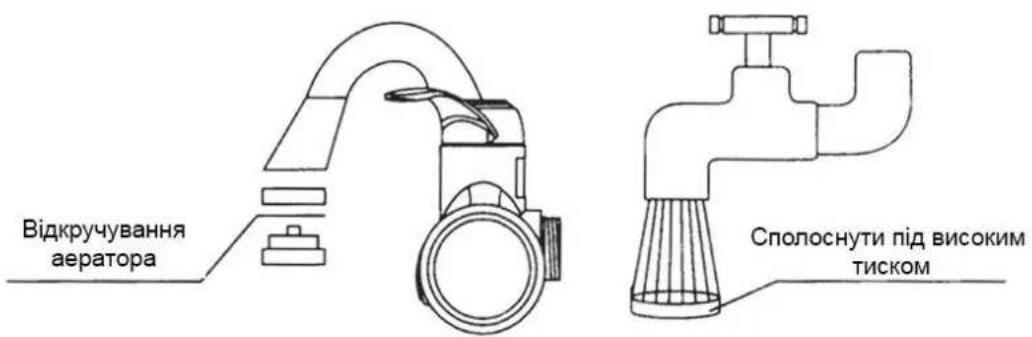

4. Чищення аератора

Відкрутіть аератор, промийте його водою під високим тиском, якщо неможливо вичистити аератор всередині, використовуйте голку.

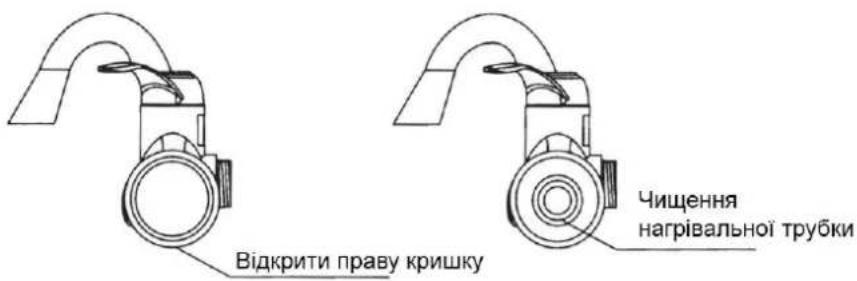

5. Чищення нагрівальної трубки

Відкрийте кришку, обережно помийте трубку за допомогою, наприклад, зубної щітки, а потім сполосніть її водою, як показано на малюнку нижче. Пам'ятайте, перед чищенням

необхідно відключити живлення!

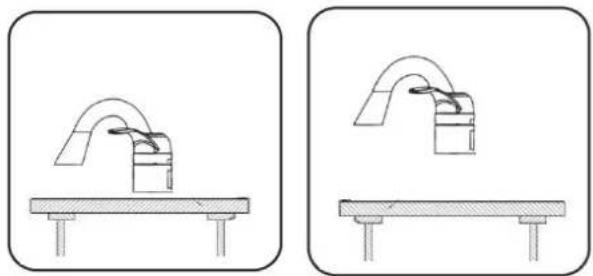

6. Зверніть увагу на правильне горизонтальне положення електричного нагрівача..

Водонагрівач повинен бути встановленим паралельно раковині, це стосується як моделей з кріпленням на стіну, так і на раковину.

Проблема	Причина	Вирішення
Вода не нагрівається.	Немає живлення або тиск води занадто низький.	Перевірити живлення,мінімальний тиск води повинен бути не менший ніж 0,04 МПа.
Занадто низька температура води.	Тиск води занадто високий або напруга занадто низька.	Зменшити подачу води,перевірити напругу.
Висока температура води,низький тиск води на виході.	Блокування на вході або низький тиск води.	Перевірити наявність та усунути забруднення на вхідному фільтрі;якщо проблема не зникає, це означає, що тиск води занадто низький.
Дисплей температури не світиться.	Занадто низький тиск води, несправне електричне коло або несправний кран.	Встановіть правильний тиск води, перевірте електричне коло, зверніться до сервісної служби.
Електричний запобіжник вимикається під час нагрівання	Перевантажене електричне коло, до якого підключений нагрівач	Зверніться до електрика
