PTL 1002 - Миттєвий водонагрівач і водонагрівач N'oveen - Безкоштовний посібник користувача

Бренд	N'oveen
Модель	PTL 1002
Тип продукту	Проточний водонагрівач (кріпиться на кран)
Напруга	220-240 V / 50 Hz
Споживана потужність	3000-3600 W
Витрата води	2-2.5 L/min
Робочий тиск	0.04-0.6 MPa
Габарити виробу	14.5 x 14.5 x 26.5 cm
Габарити упаковки	21 x 29.5 x 12 cm
Вага нетто	0.7 kg
Вага брутто	1.01 kg
Монтаж	Настінний або настільний; повинен бути встановлений горизонтально (паралельно стільниці) для правильної роботи.
Дисплей температури	Цифровий дисплей показує температуру нагріву води та статус роботи нагрівача.
Управління	Ручка-важіль з діапазоном повороту 150° (60° гаряча, 60° холодна, 30° без води).
Функції безпеки	Потребує заземленої розетки; не використовуйте подовжувачі; відключайте при мінусових температурах; температура води на виході нижче 60°C.
Очищення	Відкрутіть аератор та промийте під сильним напором води; почистіть нагрівальну трубку зубною щіткою після зняття кришки (відключіть живлення).
Комплект поставки	Насадка, з'єднувальна гайка, гвинти, металевий гнучкий шланг (для настільної моделі).
Сертифікації	Тільки для використання в приміщенні; підходить для стандартних електричних установок.

Часті запитання - PTL 1002 N'oveen

Що робити, якщо вода не нагрівається?

Перевірте живлення та переконайтеся, що тиск води становить не менше 0,04 МПа. Якщо тиск занадто низький, нагрівач може не активуватися. Також перевірте, чи ручка повернута в зону гарячої води.

Чому температура води занадто низька?

Можливо, тиск води занадто високий або напруга занадто низька. Зменшіть потік води, регулюючи ручку трохи в бік холодної зони, або перевірте напругу (має бути 220-240 В).

Чому температура води занадто висока, а тиск на виході низький?

Це може бути викликано засміченим вхідним фільтром або низьким тиском води. Почистіть вхідний фільтр і переконайтеся, що тиск води знаходиться в межах 0,04-0,6 МПа. Якщо проблема не зникає, можливо, тиск води занадто низький.

Що означає, якщо дисплей температури не світиться?

Можливо, тиск води занадто низький, може бути несправність ланцюга або несправність крана. Перевірте, чи достатній тиск води, огляньте ланцюг, і за потреби зверніться до кваліфікованого фахівця.

Як почистити аератор та нагрівальну трубку?

Для аератора: відкрутіть його та промийте під сильним напором води. Для нагрівальної трубки: відкрийте праву кришку, обережно почистіть трубку зубною щіткою та промийте водою. Завжди відключайте живлення перед чищенням.

Чи можна використовувати подовжувач для підключення нагрівача?

Ні, не використовуйте подовжувачі. Нагрівач повинен бути підключений безпосередньо до заземленої розетки з правильною напругою та достатньою ємністю ланцюга (без інших потужних приладів на тому ж ланцюгу).

Яке правильне положення для встановлення нагрівача?

Пристрій повинен бути встановлений горизонтально (паралельно стільниці), щоб нагрівальний елемент був повністю занурений у проточну воду. Як настінні, так і настільні моделі потребують такого розташування.

Як уникнути опіків під час використання нагрівача після періоду бездіяльності?

Після кожного використання встановіть ручку в зону холодної води приблизно на 5 секунд, щоб охолодити нагрівальний елемент. Це запобігає опіку від залишкової гарячої води при наступному ввімкненні.

Що робити, якщо шнур живлення пошкоджено?

Не використовуйте пристрій. Замінюйте пошкоджений шнур лише кваліфікованим персоналом або в авторизованому сервісному центрі, щоб уникнути небезпеки ураження струмом.

Чи безпечно використовувати нагрівач при мінусових температурах?

Ні. При замерзанні вода всередині пристрою може замерзнути і спричинити пошкодження або ризик пожежі. Відключіть нагрівач від живлення та злийте воду, якщо температура в приміщенні опускається нижче нуля.

ПОСІБНИК КОРИСТУВАЧА PTL 1002 N'oveen

ЕЛЕКТРИЧНИЙ ПРОТОЧНИЙ ВОДОНАГРІВАЧ - ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

ÎNCĂLZITOR INSTANT ELECTRIC DE APĂ - MANUAL DE UTILIZARE

Дякуємо за придбання проточного водонагрівача N'OVEEN.

Перед використанням уважно прочитайте інструкцію з експлуатації та збережіть її для подальшого використання.

УКРАЇНСЬКА МОВА......ст. 53

ROMÂNĂ......p.58

Використання при мінусових температурах * та неправильна установка - РИЗИК ПОЖЕЖІ!

Запам'ятай! Пристрій повинен бути встановлений вертикально або горизонтально ** (залежно від моделі)

* Під час замерзання приміщення, особливо в сезонних місцях, таких як дачні будинки, сади, відключіть пристрій від джерела живлення. Пристрій не може працювати при низьких температурах.

** Через швидкий нагрів нагрівача до температури вище 500 °C, дуже важливо встановлювати пристрій відповідно до інструкцій (вертикально або горизонтально - залежно від моделі), щоб нагрівач був повністю занурений у протічну воду.

• Виріб підходить для використання лише всередині приміщень.
• При першому використанні спочатку належить увімкнути воду, а потім підключити електричне живлення.
  • Температура води на виході нагрівача повинна бути нижче 60 градусів Цельсія.
• Якщо вода в системі замерзла, забороняється підключати пристрій до електромережі.
• Аератор слід регулярно чистити; перед чищенням нагрівач необхідно відключити від електроживлення.
• Щоб уникнути небезпеки, не можна мити електричний пристрій проточною водою; використовуйте лише злегка вологу ганчірку.
• Коли пристрій використовується в приміщеннях, де вода може періодично замерзати в установці, його слід щоразу відключати від електромережі.
• Переконайтеся, що водонагрівач підключено до заземленої розетки; у разі відсутності такої, не використовуйте цей пристрій. Не використовуйте подовжувачі для підключення нагрівача.
  • Водонагрівач вимагає тиску води 0,04 МПа - 0,6 МПа.
• Встановлюйте ручку в зону холодної води на 5 секунд після кожного використання, щоб уникнути опіку рук під час наступного використання; це також може позитивно

вплинути на продовження строку служби нагрівального елемента.

• Пошкоджений шнур живлення повинен замінюватися кваліфікованим персоналом або спеціалізованою сервісною службою.
• Під час користування електричним нагрівачем, не слід використовувати інші електроприлади з великою потужністю, підключені до того ж електричного кола (наприклад, кондиціонер, індукційна плита, електричний чайник тощо).
• Цей пристрій не призначено для використання людьми зі зниженими фізичними, сенсорними або розумовими здібностями (включаючи дітей) та людьми з недостатнім досвідом та знаннями, за винятком випадків, коли вони це роблять під наглядом, або отримали достатні інструкції щодо використання пристрою від особи, відповідальної за їх безпеку.
• Потрібно наглядати за дітьми, щоб переконатися, що вони не бавляться пристроєм.

Підготовка до монтажу

Оскільки потужність нагрівача висока, треба перевірити запобіжник. Максимальне навантаження запобіжника повинно відповідати номінальному струму нагрівача.

Переконайтеся, що до розетки приєднано провід заземлення.

Перед використанням треба перевірити, чи фактична напруга в мережі відповідає напрузі, позначеній на водонагрівачі. Якщо ви не впевнені в цих параметрах, зверніться до кваліфікованого електрика, щоб перевірити електричну мережу.

Методи монтажу

1. Спосіб кріплення на стіну показано на малюнку 1:

1

1 Аератор
2 Корпус
3 Ручка регулювання води
4 Подача води
5 3'єднувальна гайка
6 3'єднувальні гвинти
7 Провід живлення
8 Раковина

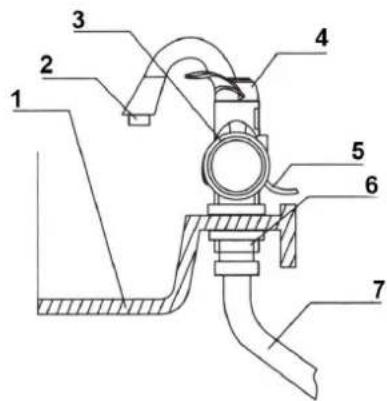

1. Спосіб кріплення на раковину показано на малюнку 2:

2

4 Ручка регулювання води

5 Провід живлення

6 3'єднувальна гайка

7 Металевий еластичний шланг

Монтаж водонагрівача крок за кроком:

1. Перевірте, чи є в системі водопостачання кран перекриття води, розташований перед водонагрівачем; якщо ви не впевнені, зверніться до сервісної служби або до особи з відповідною кваліфікацією.
2. Якщо водонагрівач потребує кріплення (мал. 2 і 3), встановіть його, як показано на малюнку. Переконайтеся, що він прикріплений нерухомо.
3. Переконайтесь, що всі з'єднання добре затягнуті.
4. Поверніть ручку регулювання та злийте воду, перевірте герметичність елементів. Якщо течі немає, перейдіть до наступного кроку - підключення електроживлення.
5. Підключіть водонагрівач до джерела живлення, закріпіть шнур на стіні за допомогою кабельного затискача (будьте уважні, щоб не пошкодити шнур).
6. Поверніть ручку регулювання в зону гарячої води, цифровий дисплей покаже температуру – розпочнеться нагрівання води. Поверніть ручку регулювання в зону холодної води, дисплей згасне – вода не нагрівається.
7. Якщо у вас є якісь сумніви, зверніться до сервісної служби.

ВАЖЛИВО:

Щоб забезпечити правильний рівень води в камері з нагрівачем, пристрій повинен бути встановлений горизонтально.

1. Ручка регулювання температури води

Як показано на малюнку, ручка має діапазон повороту 150°, зона гарячої води - 60°, зона холодної води - 60°, середня зона 30° - немає води.

Водонагрівач гріє проточну воду, тому чим більший потік води, тим нижча її температура.

Вистачить плавно перемістити ручку в зону гарячої води, і нагрівач увімкнеться та проточна вода буде нагріватися.

2. Дисплей температури

На дисплеї відображається температура нагрівання води та стан роботи нагрівача – нагрівання/немає нагрівання. Температура самої води може відрізнятися від температури, показаної на дисплеї. Переміщення ручки в зону холодної води вимкне дисплей.

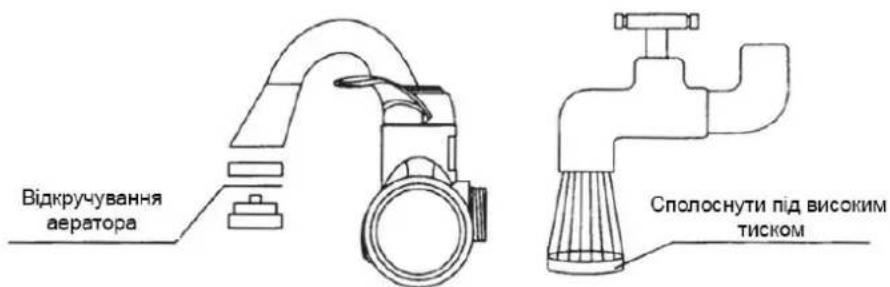

3.Чищення аератора

Відкрутіть аератор, промийте його водою під високим тиском, якщо неможливо вичистити аератор всередині, використовуйте голку

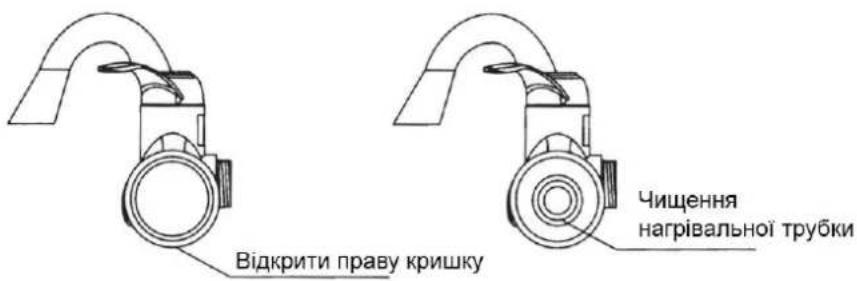

4. Чищення нагрівальної трубки

Відкрийте кришку, обережно помийте трубку за допомогою, наприклад, зубної щітки, а потім сполосніть її водою, як показано на малюнку нижче. Пам'ятайте, перед чищенням

необхідно відключити живлення!

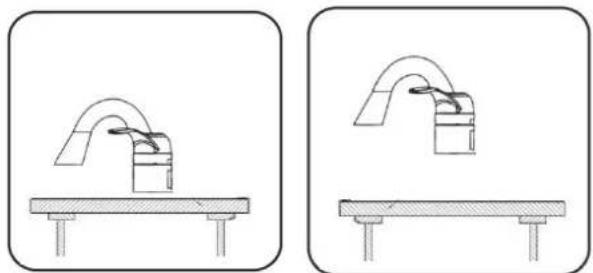

5. Зверніть увагу на правильне горизонтальне положення електричного нагрівача..

Водонагрівач повинен бути встановленим паралельно раковині, це стосується як моделей з кріпленням на стіну, так і на раковину.

Проблема	Причина	Вирішення
Вода не нагрівається.	Немає живлення або тиск води занадто низький.	Перевірити живлення,мінімальний тиск води повинен бути не менший ніж 0,04 МПа.
Занадто низька температура води.	Тиск води занадто високий або напруга занадто низька.	Зменшити подачу води,перевірити напругу.
Висока температура води,низький тиск води на виході.	Блокування на вході або низький тиск води.	Перевірити наявність та усунути забруднення на вхідному фільтрі;якщо проблема не зникає, це означає, що тиск води занадто низький.
Дисплей температури не світиться.	Занадто низький тиск води, несправне електричне коло або несправний кран.	Встановіть правильний тиск води, перевірте електричне коло, зверніться до сервісної служби.
Електричний запобіжник вимикається під час нагрівання	Перевантажене електричне коло, до якого підключений нагрівач	Зверніться до електрика
