IWH370 - Миттєвий водонагрівач і водонагрівач N'oveen - Безкоштовний посібник користувача

Тип продукту	Проточний водонагрівач (електричний кран)
Модель	IWH370
Бренд	N'oveen
Напруга	220 – 240 V / 50 Hz
Споживана потужність	3000 – 3600 W
Витрата води	2 – 2.5 L/min
Робочий тиск	0.04 – 0.6 MPa
Габарити виробу (Ш x В x Г)	16.7 x 30 x 19 cm
Розміри упаковки	26 x 31.5 x 12 cm
Вага нетто	1.4 kg
Вага брутто	1.8 kg
Встановлення	Настінне або на підлозі; обов'язково горизонтальне встановлення
Регулювання температури	Поворотна ручка з діапазоном 150° (60° гаряча, 60° холодна, 30° без води)
LED-дисплей	Показує температуру нагріву води та стан роботи (нагрів/вимкнено)
Сумісність з душовою насадкою	Сумісний з опціональним душовим набором (адаптер входить до комплекту для деяких моделей)
Функції безпеки	Обов'язкове заземлена розетка; не використовуйте подовжувачі; автоматичне вимкнення при припиненні потоку води; захист від перегріву; не використовуйте при мінусових температурах
Чищення	Регулярне чищення аератора (відкрутити, промити, при необхідності використати голку); чистити нагрівальну трубку зубною щіткою після зняття кінцевої кришки; відключайте живлення перед чищенням
Обслуговування	Після кожного використання встановіть ручку на холодну воду на 5 секунд для продовження терміну служби нагрівального елемента
Гарантія	Зверніться до документації виробника (не вказано)
Умови використання	Тільки для використання в приміщенні; не для використання при мінусових температурах

Часті запитання - IWH370 N'oveen

Який мінімальний та максимальний тиск води потрібен для IWH370?

Робочий тиск має бути в межах 0.04 МПа та 0.6 МПа. Якщо тиск занадто низький, пристрій може не нагрівати; якщо занадто високий, температура води може знизитися.

Як встановити проточний водонагрівач IWH370?

Встановіть пристрій горизонтально на стіні або поставте на стіл, як показано в інструкції. Переконайтеся, що всі з'єднання щільні. Підключіть до заземленої розетки з відповідним номіналом запобіжника. Не використовуйте подовжувачі.

Чому вода не нагрівається?

Перевірте джерело живлення та переконайтеся, що тиск води становить не менше 0.04 МПа. Якщо тиск занадто низький, нагрівач може не вмикатися. Також перевірте, чи ручка знаходиться в зоні гарячої води.

Як почистити аератор та нагрівальну трубку?

Для аератора: відкрутіть його, промийте під сильним напором води та використайте голку для видалення сміття. Для нагрівальної трубки: відключіть живлення, відкрийте праву кришку, обережно почистіть трубку зубною щіткою та промийте водою.

Що показує LED-дисплей?

Дисплей показує температуру нагріву води та стан нагрівача (нагрів/вимкнено). Переведення ручки в зону холодної води вимикає дисплей.

Чи можна використовувати душову насадку з цим нагрівачем?

Так, для моделей як IWH850 душовий набір доступний. Для IWH370 ви можете використовувати душову насадку, якщо адаптер входить до комплекту (дивіться інструкцію щодо сумісності). Потягніть адаптер, щоб перенаправити воду на насадку, натисніть, щоб зупинити.

Що потрібно робити після кожного використання, щоб продовжити термін служби нагрівача?

Поверніть ручку в зону холодної води приблизно на 5 секунд після використання. Це допомагає уникнути опіків та подовжує термін служби нагрівального елемента.

Чому температура води занадто низька або занадто висока?

Якщо температура занадто низька, тиск води може бути занадто високим або напруга занадто низькою; зменшіть потік або перевірте напругу. Якщо температура занадто висока, тиск води може бути занадто низьким; перевірте вхідний фільтр на засмічення.

Чи безпечно використовувати нагрівач при мінусових температурах?

Ні. Пристрій не можна використовувати при мінусових температурах. У сезонних місцях відключіть від живлення та злийте воду, щоб запобігти пошкодженню.

Що означає, якщо під час роботи вибиває пробки?

Можливо, перевантажено електричне коло. Нагрівач потребує окремої лінії; уникайте використання інших потужних приладів (наприклад, кондиціонер, індукційна плита) на тому ж колі. Зверніться до електрика, якщо проблема не зникає.

ПОСІБНИК КОРИСТУВАЧА IWH370 N'oveen

ЕЛЕКТРИЧНИЙ ПРОТОЧНИЙ ВОДОНАГРІВАЧ - ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

ÎNCĂLZITOR INSTANT ELECTRIC DE APĂ - MANUAL DE UTILIZARE

Дякуємо за придбання проточного водонагрівача N'OVEEN.

Перед використанням уважно прочитайте інструкцію з експлуатації та збережіть її для подальшого використання.

УКРАЇНСЬКА МОВА......ст. 55

ROMÂNĂ....p.61

Використання при мінусових температурах * та неправильна установка - РИЗИК ПОЖЕЖІ!

Запам'ятай! Пристрій повинен бути встановлений вертикально або горизонтально ** (залежно від моделі)

* Під час замерзання приміщення, особливо в сезонних місцях, таких як дачні будинки, сади, відключіть пристрій від джерела живлення. Пристрій не може працювати при низьких температурах.

** Через швидкий нагрів нагрівача до температури вище 500 °C, дуже важливо встановлювати пристрій відповідно до інструкцій (вертикально або горизонтально - залежно від моделі), щоб нагрівач був повністю занурений у протічну воду.

• Виріб підходить для використання лише всередині приміщень.
• При першому використанні спочатку належить увімкнути воду, а потім підключити електричне живлення.
  • Температура води на виході нагрівача повинна бути нижче 60 градусів Цельсія.
• Якщо вода в системі замерзла, забороняється підключати пристрій до електромережі.
• Аератор слід регулярно чистити; перед чищенням нагрівач необхідно відключити від електроживлення.
• Щоб уникнути небезпеки, не можна мити електричний пристрій проточною водою; використовуйте лише злегка вологу ганчірку.
• Коли пристрій використовується в приміщеннях, де вода може періодично замерзати в установці, його слід щоразу відключати від електромережі.
• Переконайтеся, що водонагрівач підключено до заземленої розетки; у разі відсутності такої, не використовуйте цей пристрій. Не використовуйте подовжувачі для підключення нагрівача.
  • Водонагрівач вимагає тиску води 0,04 МПа - 0,6 МПа.
• Встановлюйте ручку в зону холодної води на 5 секунд після кожного використання, щоб уникнути опіку рук під час наступного використання; це також може позитивно

вплинути на продовження строку служби нагрівального елемента.

• Пошкоджений шнур живлення повинен замінюватися кваліфікованим персоналом або спеціалізованою сервісною службою.
• Під час користування електричним нагрівачем, не слід використовувати інші електроприлади з великою потужністю, підключені до того ж електричного кола (наприклад, кондиціонер, індукційна плита, електричний чайник тощо).
• Цей пристрій не призначено для використання людьми зі зниженими фізичними, сенсорними або розумовими здібностями (включаючи дітей) та людьми з недостатнім досвідом та знаннями, за винятком випадків, коли вони це роблять під наглядом, або отримали достатні інструкції щодо використання пристрою від особи, відповідальної за їх безпеку.
• Потрібно наглядати за дітьми, щоб переконатися, що вони не бавляться пристроєм.

Підготовка до монтажу

Оскільки потужність нагрівача висока, треба перевірити запобіжник. Максимальне навантаження запобіжника повинно відповідати номінальному струму нагрівача.

Переконайтеся, що до розетки приєднано провід заземлення.

Перед використанням треба перевірити, чи фактична напруга в мережі відповідає напрузі, позначеній на водонагрівачі. Якщо ви не впевнені в цих параметрах, зверніться до кваліфікованого електрика, щоб перевірити електричну мережу.

Методи монтажу

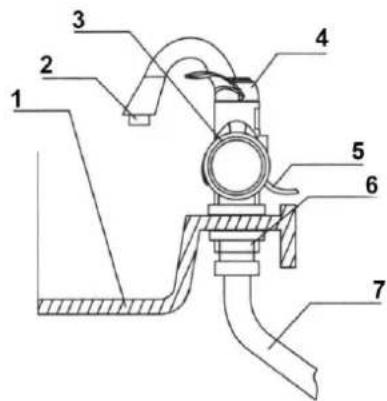

1. Спосіб кріплення на стіну показано на малюнку 1:

1

1 Аератор
2 Корпус
3 Ручка регулювання води
4 Подача води
5 3'єднувальна гайка
6 3'єднувальні гвинти
7 Провід живлення
8 Раковина

1. Спосіб кріплення на раковину показано на малюнку 2:

2

4 Ручка регулювання води

5 Провід живлення

6 3'єднувальна гайка

7 Металевий еластичний шланг

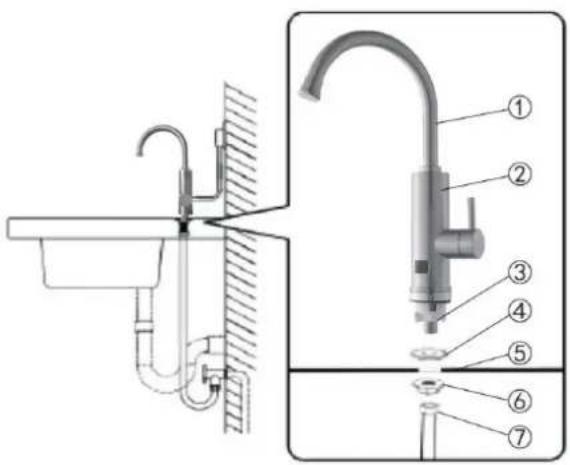

Модель IWH850:

3 - Нижня вхідна пробка

4 - Резинове кільце

5 - Раковина

6 - Запобіжна гайка

7 - Подача води

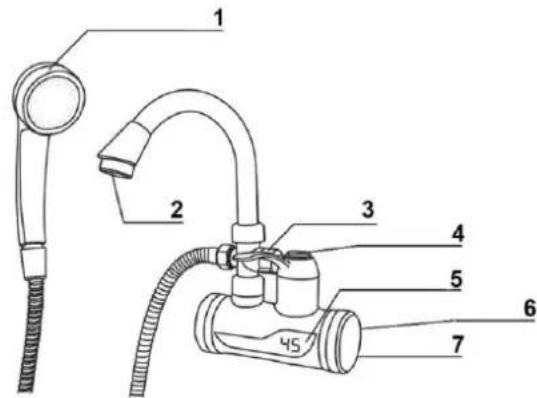

1. Спосіб монтажу водонагрівача з ручним душем у ванній кімнаті показано на малюнку 3:

3

1 Головка душа

2 Аератор

3 Перемикач

4 Ручка регулювання температури

5 Світлодіодний дисплей

6 Провід живлення

7 Подача води

Монтаж водонагрівача крок за кроком:

1. Перевірте, чи є в системі водопостачання кран перекриття води, розташований перед водонагрівачем; якщо ви не впевнені, зверніться до сервісної служби або до особи з відповідною кваліфікацією.
2. Якщо водонагрівач потребує кріплення (мал. 2 і 3), встановіть його, як показано на малюнку. Переконайтеся, що він прикріплений нерухомо.
3. Переконайтесь, що всі з'єднання добре затягнуті.
4. Поверніть ручку регулювання та злийте воду, перевірте герметичність елементів. Якщо течі немає, перейдіть до наступного кроку - підключення електроживлення.
5. Підключіть водонагрівач до джерела живлення, закріпіть шнур на стіні за допомогою кабельного затискача (будьте уважні, щоб не пошкодити шнур).
6. Поверніть ручку регулювання в зону гарячої води, цифровий дисплей покаже температуру – розпочнеться нагрівання води. Поверніть ручку регулювання в зону холодної води, дисплей згасне – вода не нагрівається.
7. Якщо у вас є якісь сумніви, зверніться до сервісної служби.

ВАЖЛИВО:

Щоб забезпечити правильний рівень води в камері з нагрівачем, пристрій повинен бути встановлений горизонтально.

1. Ручка регулювання температури води

Як показано на малюнку, ручка має діапазон повороту 150°, зона гарячої води - 60°, зона холодної води - 60°, середня зона 30° - немає води.

Водонагрівач гріє проточну воду, тому чим більший потік води, тим нижча її температура.

Вистачить плавно перемістити ручку в зону гарячої води, і нагрівач увімкнеться та проточна вода буде нагріватися.

2. Використання ручного душу

Щоб використовувати ручний душ на водонагрівачі, потрібно відтягнути перемикач (див. малюнок 3), і вода з нагрівача піде в ручний душ. Щоб зупинити воду, треба натиснути на перемикач.

3. Дисплей температури

На дисплеї відображається температура нагрівання води та стан роботи нагрівача – нагрівання/немає нагрівання. Температура самої води може відрізнятися від температури, показаної на дисплеї. Переміщення ручки в зону холодної води вимкне дисплей.

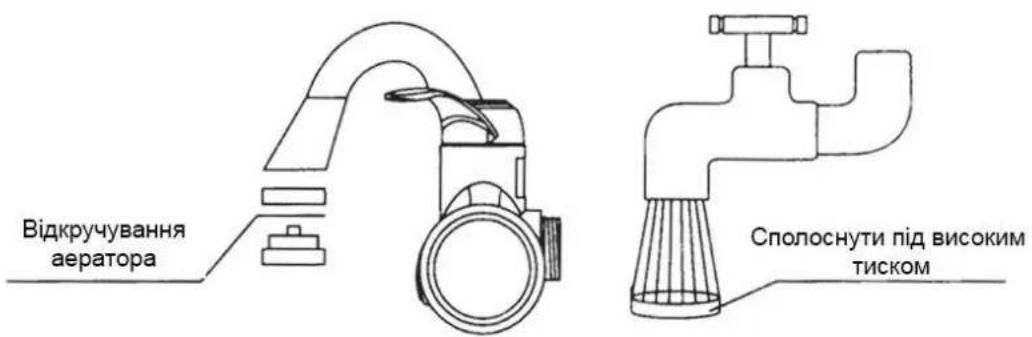

4. Чищення аератора

Відкрутіть аератор, промийте його водою під високим тиском, якщо неможливо вичистити аератор всередині, використовуйте голку.

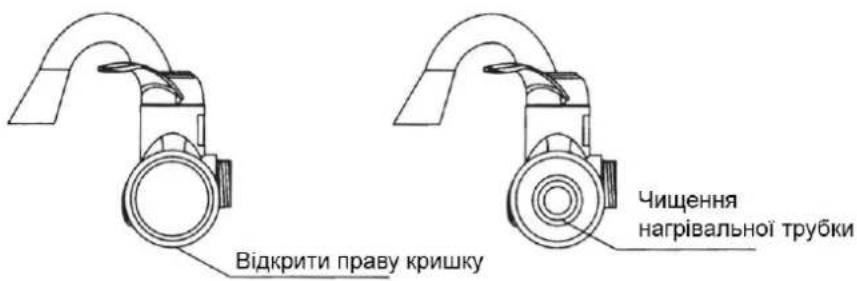

5. Чищення нагрівальної трубки

Відкрийте кришку, обережно помийте трубку за допомогою, наприклад, зубної щітки, а потім сполосніть її водою, як показано на малюнку нижче. Пам'ятайте, перед чищенням

необхідно відключити живлення!

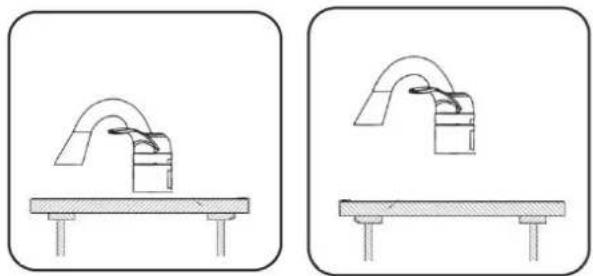

6. Зверніть увагу на правильне горизонтальне положення електричного нагрівача..

Водонагрівач повинен бути встановленим паралельно раковині, це стосується як моделей з кріпленням на стіну, так і на раковину.

Проблема	Причина	Вирішення
Вода не нагрівається.	Немає живлення або тиск води занадто низький.	Перевірити живлення,мінімальний тиск води повинен бути не менший ніж 0,04 МПа.
Занадто низька температура води.	Тиск води занадто високий або напруга занадто низька.	Зменшити подачу води,перевірити напругу.
Висока температура води,низький тиск води на виході.	Блокування на вході або низький тиск води.	Перевірити наявність та усунути забруднення на вхідному фільтрі;якщо проблема не зникає, це означає, що тиск води занадто низький.
Дисплей температури не світиться.	Занадто низький тиск води, несправне електричне коло або несправний кран.	Встановіть правильний тиск води, перевірте електричне коло, зверніться до сервісної служби.
Електричний запобіжник вимикається під час нагрівання	Перевантажене електричне коло, до якого підключений нагрівач	Зверніться до електрика
