PTL 1001 - Миттєвий водонагрівач і водонагрівач N'oveen - Безкоштовний посібник користувача

Тип продукту	Проточний водонагрівач (кран-насадка)
Бренд	N'oveen
Модель	PTL 1001
Напруга	220 – 240 В / 50 Гц
Потужність	3000 – 3600 Вт
Витрата води	2 – 2,5 л/хв
Робочий тиск	0,04 – 0,6 МПа
Габаритні розміри (Ш x Г x В)	25 x 14,5 x 6 см
Розміри коробки (Ш x Г x В)	26 x 31,5 x 12 см
Чиста вага / Вага брутто	0,75 кг / 1,15 кг
Тип установки	Настінний або настільний; повинен бути встановлений горизонтально
Контроль температури	Поворотна ручка з діапазоном 150°; зона холодної води 60°, зона гарячої води 60°, середня 30° (без води)
Дисплей	Цифровий дисплей температури; світиться під час нагрівання, вимикається в зоні холодної води
Нагрівальний елемент	Миттєве нагрівання; нагрівач працює лише при протоці води
Матеріал	Нержавіюча сталь (корпус і насадка) (згідно з зображеннями)
Функції безпеки	Потрібна заземлена розетка; не використовуйте подовжувач; захист від перегріву (автоматичне відключення, якщо не занурений); відключення необхідне при замерзанні
Обслуговування	Регулярно очищайте аератор; чистіть нагрівальну трубку зубною щіткою; завжди відключайте живлення перед чищенням
Підключення води	Пряме підключення до міського водопроводу за допомогою з'єднувальної гайки; не приєднуйте додаткові насадки або дроселі
Шнур живлення	Повинен замінюватися кваліфікованим персоналом у разі пошкодження
Використання	Тільки для використання в приміщенні; не підходить для використання особами з обмеженими можливостями без нагляду

Часті запитання - PTL 1001 N'oveen

Які вимоги до живлення для PTL 1001?

PTL 1001 потребує напруги 220 – 240 В / 50 Гц та потужності 3000 – 3600 Вт. Переконайтеся, що виділена лінія та запобіжник витримують номінальний струм.

Який мінімальний тиск води потрібен?

Пристрій потребує робочого тиску 0,04 – 0,6 МПа. Якщо тиск нижче 0,04 МПа, вода може не нагріватися або дисплей не світитиметься.

Як встановити водонагрівач?

Встановіть пристрій горизонтально на стіну або на стіл. Підключіть до холодного водопостачання за допомогою з'єднувальної гайки (входить у комплект). Переконайтеся, що в системі водопостачання є запобіжний клапан. Після встановлення перевірте на наявність витоків, потім підключіть до заземленої розетки.

Чому вода не нагрівається?

Перевірте, чи підключено живлення та чи тиск води становить щонайменше 0,04 МПа. Також переконайтеся, що важіль повернуто в зону гарячої води. Якщо проблема не зникає, перевірте автоматичний вимикач.

Як почистити аератор?

Відкрутіть аератор і промийте його під сильним напором води. Якщо засмітився, використовуйте голку для очищення отворів. Завжди відключайте живлення перед чищенням.

Що робити, якщо дисплей температури не світиться?

Це може свідчити про низький тиск води (< 0,04 МПа), несправність кола або несправний кран. Перевірте тиск води та стан кола. Якщо проблема зберігається, зверніться до кваліфікованого фахівця.

Чи можна використовувати подовжувач з цим нагрівачем?

Ні. В інструкції чітко зазначено: Не використовуйте подовжувачі для підключення нагрівача. Використовуйте лише заземлену розетку безпосередньо.

Як регулювати температуру води?

Поверніть важіль обережно в зону гарячої води (діапазон 60°). Температура залежить від потоку води: менший потік дає вищу температуру. Дисплей показує стан нагрівання. Після кожного використання поверніть важіль у зону холодної води на 5 секунд, щоб уникнути опіків наступного разу.

Яких заходів безпеки слід дотримуватися?

Пристрій повинен бути заземлений. Не підключайте до сильно завантаженої лінії (наприклад, з кондиціонером або індукційною плитою). Відключіть від мережі у разі ризику замерзання. Не мийте нагрівач під проточною водою. Тримайте подалі від дітей.

Які розміри та вага PTL 1001?

Розміри виробу: 25 x 14,5 x 6 см. Чиста вага: 0,75 кг, вага брутто: 1,15 кг. Розміри коробки: 26 x 31,5 x 12 см.

ПОСІБНИК КОРИСТУВАЧА PTL 1001 N'oveen

ЕЛЕКТРИЧНИЙ ПРОТОЧНИЙ ВОДОНАГРІВАЧ - ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

ÎNCĂLZITOR INSTANT ELECTRIC DE APĂ - MANUAL DE UTILIZARE

Дякуємо за придбання проточного водонагрівача N'OVEEN.

Перед використанням уважно прочитайте інструкцію з експлуатації та збережіть її для подальшого використання.

УКРАЇНСЬКА МОВА......ст. 53

ROMÂNĂ......p.58

Використання при мінусових температурах * та неправильна установка - РИЗИК ПОЖЕЖІ!

Запам'ятай! Пристрій повинен бути встановлений вертикально або горизонтально ** (залежно від моделі)

* Під час замерзання приміщення, особливо в сезонних місцях, таких як дачні будинки, сади, відключіть пристрій від джерела живлення. Пристрій не може працювати при низьких температурах.

** Через швидкий нагрів нагрівача до температури вище 500 °C, дуже важливо встановлювати пристрій відповідно до інструкцій (вертикально або горизонтально - залежно від моделі), щоб нагрівач був повністю занурений у протічну воду.

• Виріб підходить для використання лише всередині приміщень.
• При першому використанні спочатку належить увімкнути воду, а потім підключити електричне живлення.
  • Температура води на виході нагрівача повинна бути нижче 60 градусів Цельсія.
• Якщо вода в системі замерзла, забороняється підключати пристрій до електромережі.
• Аератор слід регулярно чистити; перед чищенням нагрівач необхідно відключити від електроживлення.
• Щоб уникнути небезпеки, не можна мити електричний пристрій проточною водою; використовуйте лише злегка вологу ганчірку.
• Коли пристрій використовується в приміщеннях, де вода може періодично замерзати в установці, його слід щоразу відключати від електромережі.
• Переконайтеся, що водонагрівач підключено до заземленої розетки; у разі відсутності такої, не використовуйте цей пристрій. Не використовуйте подовжувачі для підключення нагрівача.
  • Водонагрівач вимагає тиску води 0,04 МПа - 0,6 МПа.
• Встановлюйте ручку в зону холодної води на 5 секунд після кожного використання, щоб уникнути опіку рук під час наступного використання; це також може позитивно

вплинути на продовження строку служби нагрівального елемента.

- Пошкоджений шнур живлення повинен замінюватися кваліфікованим персоналом або спеціалізованою сервісною службою.

- Під час користування електричним нагрівачем, не слід використовувати інші електроприлади з великою потужністю, підключені до того ж електричного кола (наприклад, кондиціонер, індукційна плита, електричний чайник тощо).

- Цей пристрій не призначено для використання людьми зі зниженими фізичними, сенсорними або розумовими здібностями (включаючи дітей) та людьми з недостатнім досвідом та знаннями, за винятком випадків, коли вони це роблять під наглядом, або отримали достатні інструкції щодо використання пристрою від особи, відповідальної за їх безпеку.

- Потрібно наглядати за дітьми, щоб переконатися, що вони не бавляться пристроєм.

Підготовка до монтажу

Оскільки потужність нагрівача висока, треба перевірити запобіжник. Максимальне навантаження запобіжника повинно відповідати номінальному струму нагрівача.

Переконайтеся, що до розетки приєднано провід заземлення.

Перед використанням треба перевірити, чи фактична напруга в мережі відповідає напрузі, позначеній на водонагрівачі. Якщо ви не впевнені в цих параметрах, зверніться до кваліфікованого електрика, щоб перевірити електричну мережу.

Методи монтажу

1. Спосіб кріплення на стіну показано на малюнку 1:

1

3 Ручка регулювання води

4 Подача води

5 3'єднувальна гайка

6 3'єднувальні гвинти

7 Провід живлення

8 Раковина

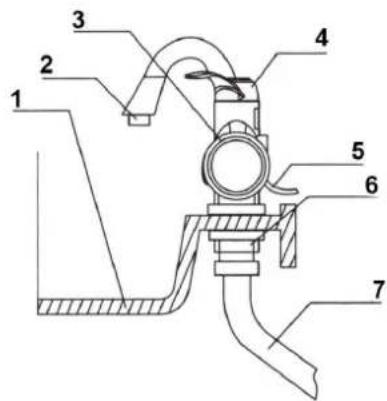

1. Спосіб кріплення на раковину показано на малюнку 2:

2

4 Ручка регулювання води

5 Провід живлення

6 3'єднувальна гайка

7 Металевий еластичний шланг

Монтаж водонагрівача крок за кроком:

1. Перевірте, чи є в системі водопостачання кран перекриття води, розташований перед водонагрівачем; якщо ви не впевнені, зверніться до сервісної служби або до особи з відповідною кваліфікацією.
2. Якщо водонагрівач потребує кріплення (мал. 2 і 3), встановіть його, як показано на малюнку. Переконайтеся, що він прикріплений нерухомо.
3. Переконайтесь, що всі з'єднання добре затягнуті.
4. Поверніть ручку регулювання та злийте воду, перевірте герметичність елементів. Якщо течі немає, перейдіть до наступного кроку - підключення електроживлення.
5. Підключіть водонагрівач до джерела живлення, закріпіть шнур на стіні за допомогою кабельного затискача (будьте уважні, щоб не пошкодити шнур).
6. Поверніть ручку регулювання в зону гарячої води, цифровий дисплей покаже температуру – розпочнеться нагрівання води. Поверніть ручку регулювання в зону холодної води, дисплей згасне – вода не нагрівається.
7. Якщо у вас є якісь сумніви, зверніться до сервісної служби.

ВАЖЛИВО:

Щоб забезпечити правильний рівень води в камері з нагрівачем, пристрій повинен бути встановлений горизонтально.

1. Ручка регулювання температури води

Як показано на малюнку, ручка має діапазон повороту 150°, зона гарячої води - 60°, зона холодної води - 60°, середня зона 30° - немає води.

Водонагрівач гріє проточну воду, тому чим більший потік води, тим нижча її температура.

Вистачить плавно перемістити ручку в зону гарячої води, і нагрівач увімкнеться та проточна вода буде нагріватися.

2. Дисплей температури

На дисплеї відображається температура нагрівання води та стан роботи нагрівача – нагрівання/немає нагрівання. Температура самої води може відрізнятися від температури, показаної на дисплеї. Переміщення ручки в зону холодної води вимкне дисплей.

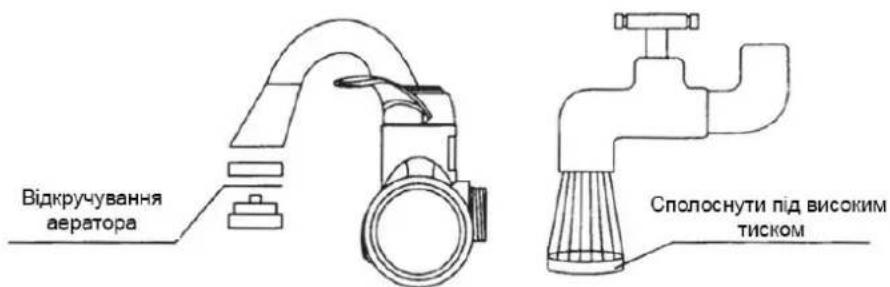

3.Чищення аератора

Відкрутіть аератор, промийте його водою під високим тиском, якщо неможливо вичистити аератор всередині, використовуйте голку

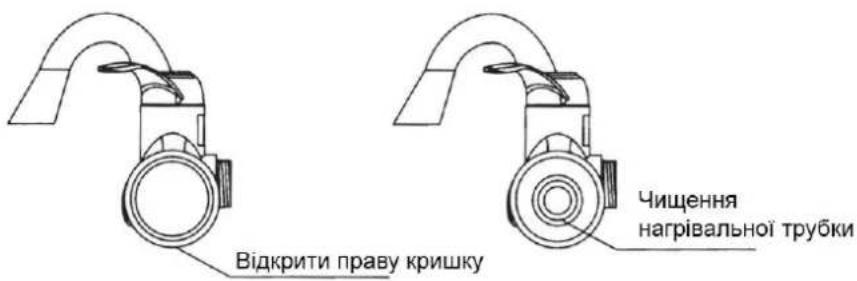

4. Чищення нагрівальної трубки

Відкрийте кришку, обережно помийте трубку за допомогою, наприклад, зубної щітки, а потім сполосніть її водою, як показано на малюнку нижче. Пам'ятайте, перед чищенням

необхідно відключити живлення!

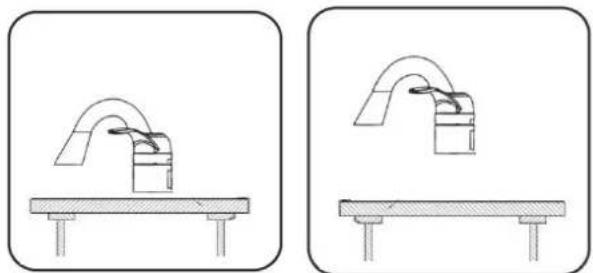

5. Зверніть увагу на правильне горизонтальне положення електричного нагрівача..

Водонагрівач повинен бути встановленим паралельно раковині, це стосується як моделей з кріпленням на стіну, так і на раковину.

Проблема	Причина	Вирішення
Вода не нагрівається.	Немає живлення або тиск води занадто низький.	Перевірити живлення,мінімальний тиск води повинен бути не менший ніж 0,04 МПа.
Занадто низька температура води.	Тиск води занадто високий або напруга занадто низька.	Зменшити подачу води,перевірити напругу.
Висока температура води,низький тиск води на виході.	Блокування на вході або низький тиск води.	Перевірити наявність та усунути забруднення на вхідному фільтрі;якщо проблема не зникає, це означає, що тиск води занадто низький.
Дисплей температури не світиться.	Занадто низький тиск води, несправне електричне коло або несправний кран.	Встановіть правильний тиск води, перевірте електричне коло, зверніться до сервісної служби.
Електричний запобіжник вимикається під час нагрівання	Перевантажене електричне коло, до якого підключений нагрівач	Зверніться до електрика
