Тип продукту	Миттєвий водонагрівач
Модель	IWH850
Напруга	220-240 В / 50 Гц
Споживана потужність	3000-3600 Вт
Швидкість потоку	2-2.5 л/хв
Робочий тиск	0.04-0.6 МПа
Розміри виробу (Д x Ш x В)	22.5 x 6 x 37 см
Розміри коробки	45 x 8.5 x 25 см
Нетто вага	1.2 кг
Брутто вага	1.6 кг
Дисплей	Світлодіодний дисплей температури
Душова насадка в комплекті	Так (з адаптером)
Орієнтація установки	Горизонтальна
Варіанти монтажу	Настінний або настільний
Нагрівальний елемент	Занурювальний нагрівач (має бути повністю занурений)
Мінімальна робоча температура	Вище нуля (0°C)
Функції безпеки	Потрібна заземлена розетка; не використовуйте з подовжувачами; автоматичне вимкнення при зупинці води
Інструкції з чищення	Регулярно чистіть аератор і нагрівальну трубку; відключайте живлення перед чищенням
Призначення	Тільки для приміщення
Сертифікації	CE (мається на увазі)

Часті запитання - IWH850 N'oveen

Який мінімальний тиск води потрібен для роботи IWH850?

Мінімальний робочий тиск становить 0.04 МПа. Якщо тиск нижчий, нагрівач може не ввімкнутися або дисплей не засвітиться.

Чи можна використовувати IWH850 з душовою насадкою?

Так, модель IWH850 включає душову насадку з адаптером. Для використання потягніть адаптер (Рисунок 3 в інструкції), щоб направити воду на ручку; натисніть, щоб зупинити.

Що робити, якщо температура води занадто низька?

Якщо температура води занадто низька, це може бути через високий тиск води або низьку напругу. Зменшіть потік води та перевірте напругу (має бути 220-240 В).

Як почистити аератор?

Відкрутіть аератор, промийте його під струменем води під високим тиском. Якщо залишилися внутрішні забруднення, використовуйте голку, щоб їх видалити. Завжди відключайте живлення перед чищенням.

Чи підходить IWH850 для використання на вулиці?

Ні, виріб призначений лише для використання в приміщенні. Його не можна використовувати при мінусових температурах, оскільки нагрівач може бути пошкоджений.

Як встановити IWH850?

Нагрівач можна встановити на стіну або на стіл. Він повинен бути встановлений горизонтально, щоб нагрівальний елемент був повністю занурений. Дотримуйтесь покрокових інструкцій в керівництві.

Що показує світлодіодний дисплей?

Дисплей показує температуру нагріву води та статус роботи (нагріває або ні). Примітка: фактична температура води може відрізнятися від показів дисплея.

Чому нагрівач вимикає автоматичний вимикач?

Можливе перевантаження кола. Переконайтеся, що нагрівач підключений до окремого кола та не ділить його з приладами великої потужності. Зверніться до електрика, якщо проблема не зникає.

Як почистити нагрівальну трубку?

Відкрийте праву кришку, обережно почистіть трубку зубною щіткою та промийте водою. Не забудьте відключити живлення перед чищенням.

Чи можна використовувати подовжувач?

Ні, не використовуйте подовжувачі. Нагрівач повинен бути підключений безпосередньо до заземленої розетки з правильною напругою.

ПОСІБНИК КОРИСТУВАЧА IWH850 N'oveen

ЕЛЕКТРИЧНИЙ ПРОТОЧНИЙ ВОДОНАГРІВАЧ - ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

ÎNCĂLZITOR INSTANT ELECTRIC DE APĂ - MANUAL DE UTILIZARE

Дякуємо за придбання проточного водонагрівача N'OVEEN.

Перед використанням уважно прочитайте інструкцію з експлуатації та збережіть її для подальшого використання.

УКРАЇНСЬКА МОВА......ст. 55

ROMÂNĂ....p.61

Використання при мінусових температурах * та неправильна установка - РИЗИК ПОЖЕЖІ!

Запам'ятай! Пристрій повинен бути встановлений вертикально або горизонтально ** (залежно від моделі)

* Під час замерзання приміщення, особливо в сезонних місцях, таких як дачні будинки, сади, відключіть пристрій від джерела живлення. Пристрій не може працювати при низьких температурах.

** Через швидкий нагрів нагрівача до температури вище 500 °C, дуже важливо встановлювати пристрій відповідно до інструкцій (вертикально або горизонтально - залежно від моделі), щоб нагрівач був повністю занурений у протічну воду.

• Виріб підходить для використання лише всередині приміщень.
• При першому використанні спочатку належить увімкнути воду, а потім підключити електричне живлення.
  • Температура води на виході нагрівача повинна бути нижче 60 градусів Цельсія.
• Якщо вода в системі замерзла, забороняється підключати пристрій до електромережі.
• Аератор слід регулярно чистити; перед чищенням нагрівач необхідно відключити від електроживлення.
• Щоб уникнути небезпеки, не можна мити електричний пристрій проточною водою; використовуйте лише злегка вологу ганчірку.
• Коли пристрій використовується в приміщеннях, де вода може періодично замерзати в установці, його слід щоразу відключати від електромережі.
• Переконайтеся, що водонагрівач підключено до заземленої розетки; у разі відсутності такої, не використовуйте цей пристрій. Не використовуйте подовжувачі для підключення нагрівача.
  • Водонагрівач вимагає тиску води 0,04 МПа - 0,6 МПа.
• Встановлюйте ручку в зону холодної води на 5 секунд після кожного використання, щоб уникнути опіку рук під час наступного використання; це також може позитивно

вплинути на продовження строку служби нагрівального елемента.

• Пошкоджений шнур живлення повинен замінюватися кваліфікованим персоналом або спеціалізованою сервісною службою.
• Під час користування електричним нагрівачем, не слід використовувати інші електроприлади з великою потужністю, підключені до того ж електричного кола (наприклад, кондиціонер, індукційна плита, електричний чайник тощо).
• Цей пристрій не призначено для використання людьми зі зниженими фізичними, сенсорними або розумовими здібностями (включаючи дітей) та людьми з недостатнім досвідом та знаннями, за винятком випадків, коли вони це роблять під наглядом, або отримали достатні інструкції щодо використання пристрою від особи, відповідальної за їх безпеку.
• Потрібно наглядати за дітьми, щоб переконатися, що вони не бавляться пристроєм.

Підготовка до монтажу

Оскільки потужність нагрівача висока, треба перевірити запобіжник. Максимальне навантаження запобіжника повинно відповідати номінальному струму нагрівача.

Переконайтеся, що до розетки приєднано провід заземлення.

Перед використанням треба перевірити, чи фактична напруга в мережі відповідає напрузі, позначеній на водонагрівачі. Якщо ви не впевнені в цих параметрах, зверніться до кваліфікованого електрика, щоб перевірити електричну мережу.

Методи монтажу

1. Спосіб кріплення на стіну показано на малюнку 1:

1

1 Аератор
2 Корпус
3 Ручка регулювання води
4 Подача води
5 3'єднувальна гайка
6 3'єднувальні гвинти
7 Провід живлення
8 Раковина

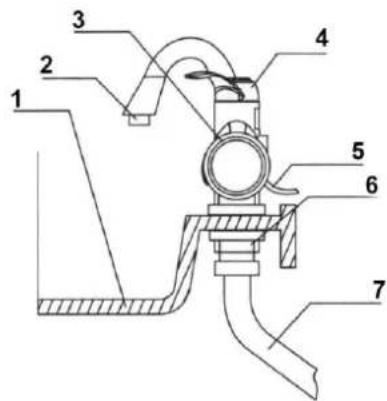

1. Спосіб кріплення на раковину показано на малюнку 2:

2

4 Ручка регулювання води

5 Провід живлення

6 3'єднувальна гайка

7 Металевий еластичний шланг

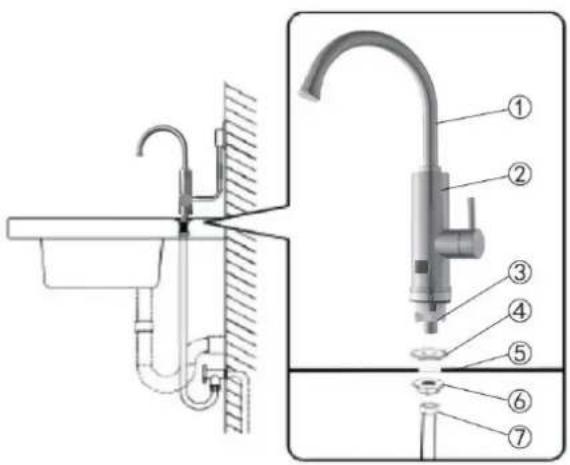

Модель IWH850:

3 - Нижня вхідна пробка

4 - Резинове кільце

5 - Раковина

6 - Запобіжна гайка

7 - Подача води

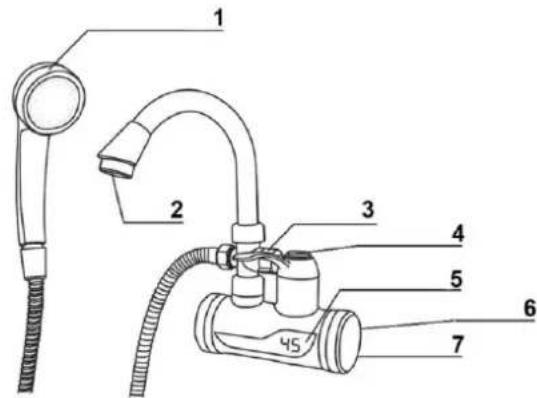

1. Спосіб монтажу водонагрівача з ручним душем у ванній кімнаті показано на малюнку 3:

3

1 Головка душа

2 Аератор

3 Перемикач

4 Ручка регулювання температури

5 Світлодіодний дисплей

6 Провід живлення

7 Подача води

Монтаж водонагрівача крок за кроком:

1. Перевірте, чи є в системі водопостачання кран перекриття води, розташований перед водонагрівачем; якщо ви не впевнені, зверніться до сервісної служби або до особи з відповідною кваліфікацією.
2. Якщо водонагрівач потребує кріплення (мал. 2 і 3), встановіть його, як показано на малюнку. Переконайтеся, що він прикріплений нерухомо.
3. Переконайтесь, що всі з'єднання добре затягнуті.
4. Поверніть ручку регулювання та злийте воду, перевірте герметичність елементів. Якщо течі немає, перейдіть до наступного кроку - підключення електроживлення.
5. Підключіть водонагрівач до джерела живлення, закріпіть шнур на стіні за допомогою кабельного затискача (будьте уважні, щоб не пошкодити шнур).
6. Поверніть ручку регулювання в зону гарячої води, цифровий дисплей покаже температуру – розпочнеться нагрівання води. Поверніть ручку регулювання в зону холодної води, дисплей згасне – вода не нагрівається.
7. Якщо у вас є якісь сумніви, зверніться до сервісної служби.

ВАЖЛИВО:

Щоб забезпечити правильний рівень води в камері з нагрівачем, пристрій повинен бути встановлений горизонтально.

1. Ручка регулювання температури води

Як показано на малюнку, ручка має діапазон повороту 150°, зона гарячої води - 60°, зона холодної води - 60°, середня зона 30° - немає води.

Водонагрівач гріє проточну воду, тому чим більший потік води, тим нижча її температура.

Вистачить плавно перемістити ручку в зону гарячої води, і нагрівач увімкнеться та проточна вода буде нагріватися.

2. Використання ручного душу

Щоб використовувати ручний душ на водонагрівачі, потрібно відтягнути перемикач (див. малюнок 3), і вода з нагрівача піде в ручний душ. Щоб зупинити воду, треба натиснути на перемикач.

3. Дисплей температури

На дисплеї відображається температура нагрівання води та стан роботи нагрівача – нагрівання/немає нагрівання. Температура самої води може відрізнятися від температури, показаної на дисплеї. Переміщення ручки в зону холодної води вимкне дисплей.

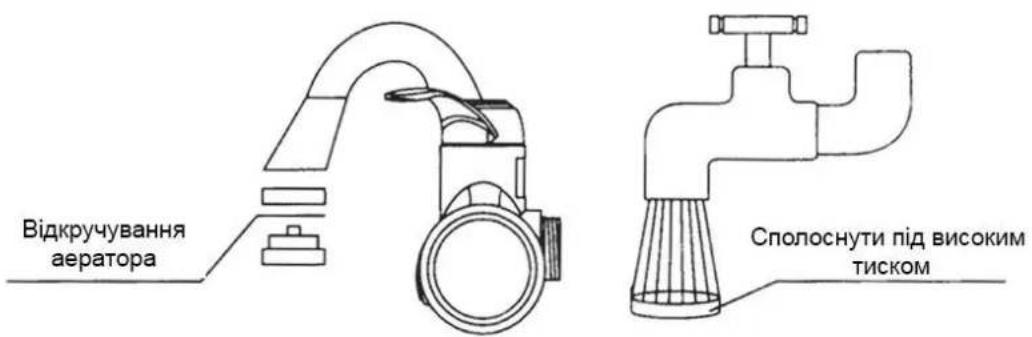

4. Чищення аератора

Відкрутіть аератор, промийте його водою під високим тиском, якщо неможливо вичистити аератор всередині, використовуйте голку.

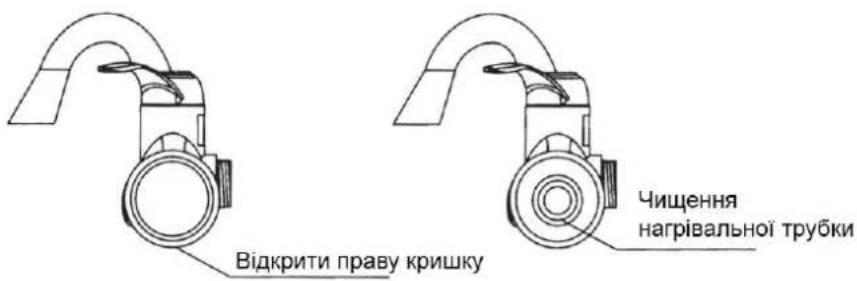

5. Чищення нагрівальної трубки

Відкрийте кришку, обережно помийте трубку за допомогою, наприклад, зубної щітки, а потім сполосніть її водою, як показано на малюнку нижче. Пам'ятайте, перед чищенням

необхідно відключити живлення!

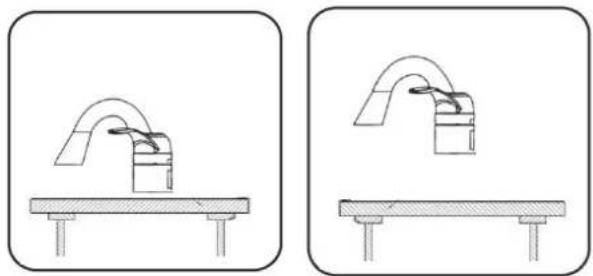

6. Зверніть увагу на правильне горизонтальне положення електричного нагрівача..

Водонагрівач повинен бути встановленим паралельно раковині, це стосується як моделей з кріпленням на стіну, так і на раковину.

Проблема	Причина	Вирішення
Вода не нагрівається.	Немає живлення або тиск води занадто низький.	Перевірити живлення,мінімальний тиск води повинен бути не менший ніж 0,04 МПа.
Занадто низька температура води.	Тиск води занадто високий або напруга занадто низька.	Зменшити подачу води,перевірити напругу.
Висока температура води,низький тиск води на виході.	Блокування на вході або низький тиск води.	Перевірити наявність та усунути забруднення на вхідному фільтрі;якщо проблема не зникає, це означає, що тиск води занадто низький.
Дисплей температури не світиться.	Занадто низький тиск води, несправне електричне коло або несправний кран.	Встановіть правильний тиск води, перевірте електричне коло, зверніться до сервісної служби.
Електричний запобіжник вимикається під час нагрівання	Перевантажене електричне коло, до якого підключений нагрівач	Зверніться до електрика
