IWH150 - Chauffe-eau et ballon d'eau chaude N'oveen - Безкоштовний посібник користувача

Тип продукту	Миттєвий електричний водонагрівач (точка використання)
Модель	IWH150
Бренд	N'oveen
Електроживлення	220-240 V / 50 Hz
Споживана потужність	3000-3600 W
Витрата води	2-2.5 L/min
Робочий тиск	0.04-0.6 MPa
Габарити виробу (Ш x В x Г)	25 x 14.5 x 6 cm
Розміри коробки	26 x 31.5 x 12 cm
Нетто / Брутто	0.75 kg / 1.15 kg
Встановлення	Настінний або настільний; необхідне горизонтальне розташування
Дисплей температури	Цифровий LED дисплей, що показує стан нагріву та температуру
Нагрівальний елемент	Миттєве нагрівання, занурюється в проточну воду
Адаптер для душової насадки	Потягніть, щоб направити воду на ручний душ (для моделі IWH850 сумісний)
Заходи безпеки	Потрібне заземлення; захист від перегріву; не використовуйте в умовах замерзання
Очищення	Аератор та нагрівальна трубка підлягають чищенню; перед чищенням відключіть живлення
Обмеження температури води	Температура на виході повинна бути нижче 60°C
Використання	Тільки для внутрішнього використання; для кухонної або ванної раковини
Сертифікації	Відповідає стандартам CE (мається на увазі)
Гарантія	Зверніться до керівництва за деталями гарантії

Часті запитання - IWH150 N'oveen

Який правильний діапазон тиску води для N'oveen IWH150?

Пристрій вимагає робочого тиску води між 0,04 МПа і 0,6 МПа. Якщо тиск занадто низький, нагрівач може не ввімкнутися; якщо занадто високий, використовуйте редуктор тиску.

Чому моя вода не нагрівається?

Перевірте, чи пристрій підключений до заземленої розетки з живленням і чи тиск води становить не менше 0,04 МПа. Переконайтеся, що важіль повернуто в зону гарячої води (дисплей має засвітитися). Якщо все ще не нагрівається, перевірте запобіжник або зверніться до електрика.

Як встановити IWH150?

Блок можна монтувати на стіну або ставити на стільницю. Його потрібно встановлювати горизонтально. Підключіть водопостачання до вхідної гайки, затягніть усі з'єднання, потім увімкніть воду, щоб перевірити на наявність витоків. Нарешті, підключіть шнур живлення до заземленої розетки. Зверніться до керівництва за детальними схемами.

Що робити, якщо дисплей температури не світиться?

Переконайтеся, що тиск води достатній (>0,04 МПа), а важіль переміщений у зону гарячої води. Якщо дисплей все ще не світиться, можливо, несправність у схемі. Перевірте джерело живлення та, за потреби, зверніться до кваліфікованого сервісного техніка.

Чи можна використовувати IWH150 з душовою насадкою?

Модель IWH150 не включає адаптер для душової насадки. Тільки модель IWH850 має вбудований душовий перемикач. Однак ви можете встановити окремий перемикальний клапан за потреби, дотримуючись місцевих сантехнічних норм.

Як очистити аератор?

Відкрутіть аератор від виливу, промийте його під сильним напором води. Якщо засмічено, використовуйте голку, щоб видалити сміття. Завжди відключайте живлення перед чищенням будь-якої частини водонагрівача.

Яких заходів безпеки слід дотримуватися?

Завжди використовуйте заземлену розетку; ніколи не використовуйте подовжувачі. Не експлуатуйте при температурі нижче нуля. Переконайтеся, що блок встановлено горизонтально, щоб нагрівальний елемент був занурений. Після кожного використання поверніть важіль на холодну воду на 5 секунд, щоб запобігти опікам і продовжити термін служби нагрівача.

Чому температура води занадто низька?

Температура може бути низькою, якщо витрата води занадто велика (понад 2,5 л/хв) або напруга нижче 220 В. Зменшіть потік води, повернувши важіль трохи в зону холодної води, або перевірте електропостачання.

Що показує цифровий дисплей?

Дисплей показує температуру нагріву та вказує, чи активно нагрівається елемент. Він світиться, коли важіль знаходиться в зоні гарячої води, і гасне в зоні холодної. Фактична температура води може трохи відрізнятися від показаної на дисплеї.

Як слід обслуговувати IWH150?

Періодично очищайте аератор і нагрівальну трубку (при вимкненому живленні). Перевіряйте накопичення накипу та використовуйте зубну щітку, щоб акуратно почистити нагрівальну трубку. Слідкуйте, щоб усі з'єднання залишалися щільними. Якщо шнур живлення пошкоджено, замініть його у кваліфікованого фахівця.

ПОСІБНИК КОРИСТУВАЧА IWH150 N'oveen

ЕЛЕКТРИЧНИЙ ПРОТОЧНИЙ ВОДОНАГРІВАЧ - ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

ÎNCĂLZITOR INSTANT ELECTRIC DE APĂ - MANUAL DE UTILIZARE

Дякуємо за придбання проточного водонагрівача N'OVEEN.

Перед використанням уважно прочитайте інструкцію з експлуатації та збережіть її для подальшого використання.

УКРАЇНСЬКА МОВА......ст. 55

ROMÂNĂ....p.61

Використання при мінусових температурах * та неправильна установка - РИЗИК ПОЖЕЖІ!

Запам'ятай! Пристрій повинен бути встановлений вертикально або горизонтально ** (залежно від моделі)

* Під час замерзання приміщення, особливо в сезонних місцях, таких як дачні будинки, сади, відключіть пристрій від джерела живлення. Пристрій не може працювати при низьких температурах.

** Через швидкий нагрів нагрівача до температури вище 500 °C, дуже важливо встановлювати пристрій відповідно до інструкцій (вертикально або горизонтально - залежно від моделі), щоб нагрівач був повністю занурений у протічну воду.

• Виріб підходить для використання лише всередині приміщень.
• При першому використанні спочатку належить увімкнути воду, а потім підключити електричне живлення.
  • Температура води на виході нагрівача повинна бути нижче 60 градусів Цельсія.
• Якщо вода в системі замерзла, забороняється підключати пристрій до електромережі.
• Аератор слід регулярно чистити; перед чищенням нагрівач необхідно відключити від електроживлення.
• Щоб уникнути небезпеки, не можна мити електричний пристрій проточною водою; використовуйте лише злегка вологу ганчірку.
• Коли пристрій використовується в приміщеннях, де вода може періодично замерзати в установці, його слід щоразу відключати від електромережі.
• Переконайтеся, що водонагрівач підключено до заземленої розетки; у разі відсутності такої, не використовуйте цей пристрій. Не використовуйте подовжувачі для підключення нагрівача.
  • Водонагрівач вимагає тиску води 0,04 МПа - 0,6 МПа.
• Встановлюйте ручку в зону холодної води на 5 секунд після кожного використання, щоб уникнути опіку рук під час наступного використання; це також може позитивно

вплинути на продовження строку служби нагрівального елемента.

• Пошкоджений шнур живлення повинен замінюватися кваліфікованим персоналом або спеціалізованою сервісною службою.
• Під час користування електричним нагрівачем, не слід використовувати інші електроприлади з великою потужністю, підключені до того ж електричного кола (наприклад, кондиціонер, індукційна плита, електричний чайник тощо).
• Цей пристрій не призначено для використання людьми зі зниженими фізичними, сенсорними або розумовими здібностями (включаючи дітей) та людьми з недостатнім досвідом та знаннями, за винятком випадків, коли вони це роблять під наглядом, або отримали достатні інструкції щодо використання пристрою від особи, відповідальної за їх безпеку.
• Потрібно наглядати за дітьми, щоб переконатися, що вони не бавляться пристроєм.

Підготовка до монтажу

Оскільки потужність нагрівача висока, треба перевірити запобіжник. Максимальне навантаження запобіжника повинно відповідати номінальному струму нагрівача.

Переконайтеся, що до розетки приєднано провід заземлення.

Перед використанням треба перевірити, чи фактична напруга в мережі відповідає напрузі, позначеній на водонагрівачі. Якщо ви не впевнені в цих параметрах, зверніться до кваліфікованого електрика, щоб перевірити електричну мережу.

Методи монтажу

1. Спосіб кріплення на стіну показано на малюнку 1:

1

1 Аератор
2 Корпус
3 Ручка регулювання води
4 Подача води
5 3'єднувальна гайка
6 3'єднувальні гвинти
7 Провід живлення
8 Раковина

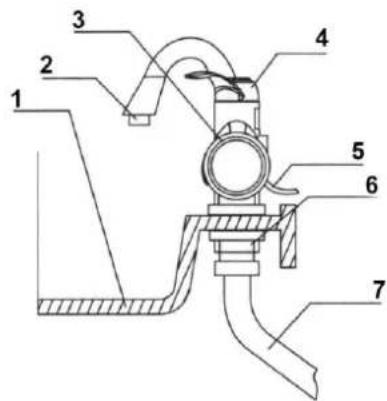

1. Спосіб кріплення на раковину показано на малюнку 2:

2

4 Ручка регулювання води

5 Провід живлення

6 3'єднувальна гайка

7 Металевий еластичний шланг

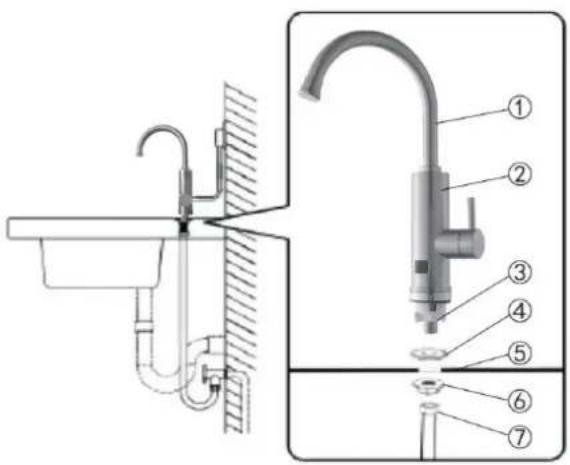

Модель IWH850:

3 - Нижня вхідна пробка

4 - Резинове кільце

5 - Раковина

6 - Запобіжна гайка

7 - Подача води

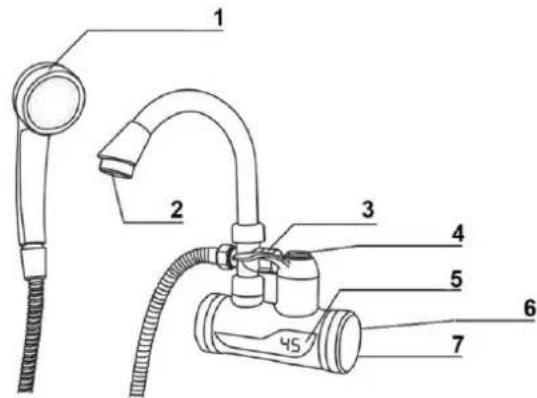

1. Спосіб монтажу водонагрівача з ручним душем у ванній кімнаті показано на малюнку 3:

3

1 Головка душа

2 Аератор

3 Перемикач

4 Ручка регулювання температури

5 Світлодіодний дисплей

6 Провід живлення

7 Подача води

Монтаж водонагрівача крок за кроком:

1. Перевірте, чи є в системі водопостачання кран перекриття води, розташований перед водонагрівачем; якщо ви не впевнені, зверніться до сервісної служби або до особи з відповідною кваліфікацією.
2. Якщо водонагрівач потребує кріплення (мал. 2 і 3), встановіть його, як показано на малюнку. Переконайтеся, що він прикріплений нерухомо.
3. Переконайтесь, що всі з'єднання добре затягнуті.
4. Поверніть ручку регулювання та злийте воду, перевірте герметичність елементів. Якщо течі немає, перейдіть до наступного кроку - підключення електроживлення.
5. Підключіть водонагрівач до джерела живлення, закріпіть шнур на стіні за допомогою кабельного затискача (будьте уважні, щоб не пошкодити шнур).
6. Поверніть ручку регулювання в зону гарячої води, цифровий дисплей покаже температуру – розпочнеться нагрівання води. Поверніть ручку регулювання в зону холодної води, дисплей згасне – вода не нагрівається.
7. Якщо у вас є якісь сумніви, зверніться до сервісної служби.

ВАЖЛИВО:

Щоб забезпечити правильний рівень води в камері з нагрівачем, пристрій повинен бути встановлений горизонтально.

1. Ручка регулювання температури води

Як показано на малюнку, ручка має діапазон повороту 150°, зона гарячої води - 60°, зона холодної води - 60°, середня зона 30° - немає води.

Водонагрівач гріє проточну воду, тому чим більший потік води, тим нижча її температура.

Вистачить плавно перемістити ручку в зону гарячої води, і нагрівач увімкнеться та проточна вода буде нагріватися.

2. Використання ручного душу

Щоб використовувати ручний душ на водонагрівачі, потрібно відтягнути перемикач (див. малюнок 3), і вода з нагрівача піде в ручний душ. Щоб зупинити воду, треба натиснути на перемикач.

3. Дисплей температури

На дисплеї відображається температура нагрівання води та стан роботи нагрівача – нагрівання/немає нагрівання. Температура самої води може відрізнятися від температури, показаної на дисплеї. Переміщення ручки в зону холодної води вимкне дисплей.

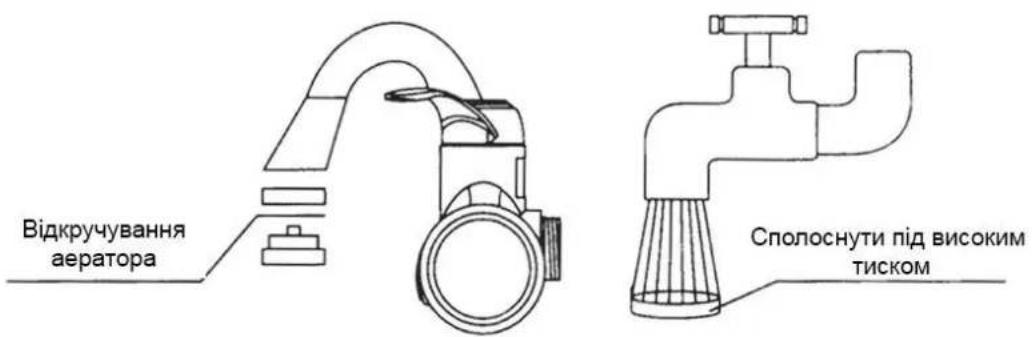

4. Чищення аератора

Відкрутіть аератор, промийте його водою під високим тиском, якщо неможливо вичистити аератор всередині, використовуйте голку.

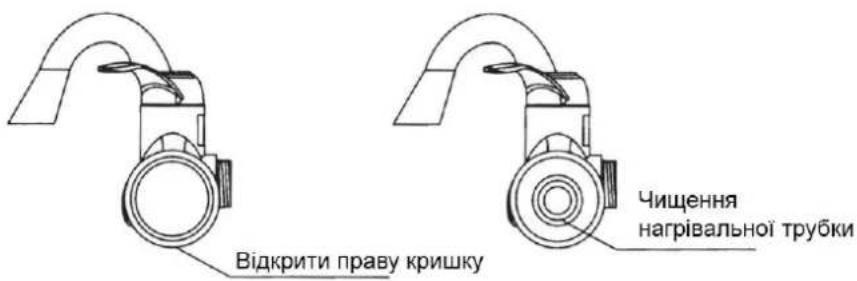

5. Чищення нагрівальної трубки

Відкрийте кришку, обережно помийте трубку за допомогою, наприклад, зубної щітки, а потім сполосніть її водою, як показано на малюнку нижче. Пам'ятайте, перед чищенням

необхідно відключити живлення!

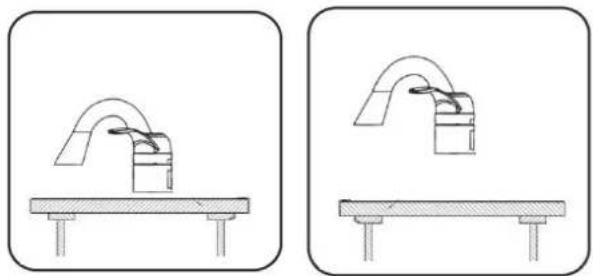

6. Зверніть увагу на правильне горизонтальне положення електричного нагрівача..

Водонагрівач повинен бути встановленим паралельно раковині, це стосується як моделей з кріпленням на стіну, так і на раковину.

Проблема	Причина	Вирішення
Вода не нагрівається.	Немає живлення або тиск води занадто низький.	Перевірити живлення,мінімальний тиск води повинен бути не менший ніж 0,04 МПа.
Занадто низька температура води.	Тиск води занадто високий або напруга занадто низька.	Зменшити подачу води,перевірити напругу.
Висока температура води,низький тиск води на виході.	Блокування на вході або низький тиск води.	Перевірити наявність та усунути забруднення на вхідному фільтрі;якщо проблема не зникає, це означає, що тиск води занадто низький.
Дисплей температури не світиться.	Занадто низький тиск води, несправне електричне коло або несправний кран.	Встановіть правильний тиск води, перевірте електричне коло, зверніться до сервісної служби.
Електричний запобіжник вимикається під час нагрівання	Перевантажене електричне коло, до якого підключений нагрівач	Зверніться до електрика
