uk Інструкція з монтажу

Під час монтажу приладу дотримуйтеся цих правил техніки безпеки.

■ Будь ласка, уважно прочитайте цю інструкцію.
■ Наведені в інструкції малюнки є орієнтовними.
■ Надійне та безпечне функціонування Вашого приладу гарантиється лише у випадку виконання монтажу відповідно до вказівок, наведених у даній інструкції. Відповідальність за пошкодження, завдані внаслідок неналежного монтажу, несе особа, яка виконувала монтаж приладу.
■ Після завершення з'єднань проведіть перевірку на герметичність.

⚠️ УВАГА! – Небезпека вибуху!

Витік газу може спричинити вибух.

- Всі роботи по установці, підключенню, наладці та переналаштуванню на інший тип газу повинні виконуватися лише ліцензованими фахівцями відповідно до чинних нормативних актів і вимог законодавства, а також регіональних норм електро- та газопостачання. Особливу увагу слід приділяти основним вимогам та положен-

ням про роботу системи вентиляції. Для переналаштування приладу на інший тип газу ми рекомендуємо звернутися в сервісну службу.

УВАГА! – Небезпека: магнетизм!

Увага магнітне поле

Увага для людей з електрокардіостимуля-

торами

Постійні магніти встановлені в основі елементів управління та в самих елементах управління. Магніти можуть впливати на роботу електронних імплантатів, наприклад, електрокардіостимуляторів чи інсулінових дозаторів.

• Людям з електронними імплантатами необхідно триматися на безпечній відстані — принаймні 10 см від панелі управління або намагнічених елементів управління.
  Ніколи не носіть основу елемента управління та елементи управління поряд з електронними імплантами.
  ■ Переконайтеся, що на кухні є належна вентиляція, особливо під час роботи газового приладу.
  ■ Не підключайте прилад до витяжної системи для відводу відпрацьованих газів.
  ■ Забороняється встановлювати прилад на човнах та транспортних засобах.
  ■ Гарантія на прилад діє тільки при використанні за призначенням.
  ■ Перед установкою приладу перевірте відповідність налаштувань приладу, зазначених на типовій табличці (тип і тиск газу, потужність, напруга), регіональним вимогам.
  Закріпіть кабель живлення на шафі, так щоб він не торкався гарячих ділянок духової шафи або варильної поверхні.
  ■ Перед виконанням будь-яких робіт відключіть подачу газу та електроенергії на прилад.
  ■ Заземліть електричні прилади.
  ■ Не змінюйте конструкцію приладу. Зверніться до сервісної служби, якщо це необхідно.

Забороняється використання приладу в приміщеннях, де електрична мережа не обладнана заземлювальним проводом.

Перед встановленням

■ Приладу присвоєно клас 3 відповідно до стандарту EN 30-1-1 для газових приладів: вбудована техніка.
■ Меблі, в які вбудовується прилад, повинні бути надійно закріплені та стійкими.
■ Предмети меблів у безпосередній близькості від приладу повинні бути виконані з негорючих і термостійких матеріалів.
■ Не встановлюйте цей прилад на холодильник, пральну чи посудомийну машини т.п.
■ Прилад можна встановлювати тільки в духовій шафі з примусовою вентиляцією. Перевірте розміри духовки в посібнику з монтажу.
■ При вбудовуванні духової шафи під вариальною поверхнею, необхідна товщина стільниці може відрізнятися від розмірів, наведених в цьому керівництві. Дотримуйтесь вказівок з монтажу духових шаф.

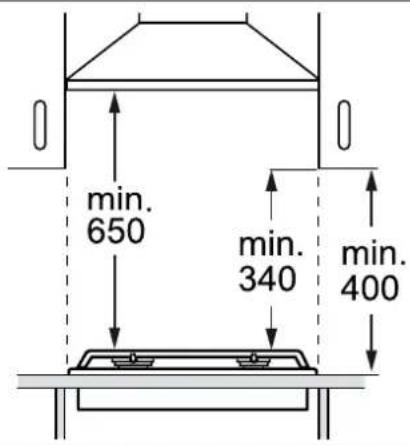

Якщо встановлено витяжний вентилятор або витяжку, дотримуйтесь їхніх інструкцій зі встановлення. Завжди витримуйте мінімальну відстань до варильної поверхні по вертикальній осі.
→ Мал. 1

Підготовка меблів

■ Випиляйте в стільниці виріз потрібних розмірів.
→ Мал. 2
■ Панель, що встановлюється ближче до поглиблення на відстань меншу, ніж це зазначено, повинна бути виготовлена з негорючого матеріалу. Завжди залишайте відстань щонайменше 5 мм між кришкою та приладом. Максимальні розміри панелі: 30 мм товщина х 70 мм висота.
- Обробіть поверхні вирізу в дерев'яній стільниці спеціальним клеєм-герметиком для захисту від вологи.

Підготовлення предмета меблів до стандартного монтажу (а)

■ Використовуйте робочі поверхні завтовшки 20–50 мм.

Зауваження: Робочі поверхні завтовшки 12–20 мм мають використовуватися з розпірним елементом, який можна придбати у службі технічної підтримки клієнтів.

Монтаж на шухляді або шафі

⚠️ УВАГА! – Небезпека опіків!

Відкриті частини можуть нагріватися під час роботи.

Якщо під варильною поверхнею немає вбудованої духової шафи, а нижня частина залишається відкритою, дотримуйтесь таких інструкцій:

Для газових варильних поверхонь з конфоркою Wok вставте незаймисту проміжну полицю (наприклад, з металу або фанери) на відстані 10 мм від варильної поверхні.

→ Мал. 3

Для газових варильних панелей без конфорки Wok рекомендується передбачити проміжну поли- цю під варильною поверхнею.

→ Мал. 4

В обох випадках відстань між проміжною полицею і заземленням приладу повинна становити не менше 10 мм.

Товщина проміжної полиці повинна відповідати відстаням на малюнку.

Вбудовування над духовою шафою

→ Мал. 5

Розміщення приладу

1. Покладіть варильну поверхню догори дном на рівну стійку поверхню.
2. Приклейте додане самоклейке ущільнення до нижнього краю варильної поверхні. Самоклейке ущільнення запобігає потраплянню рідин. → Мал. 6
3. Вкрутіть затискачі, що входять до комплекту, в зазначеному положенні, щоб вони вільно оберталися.
4. Переверніть варильну поверхню і встановіть її у виріз. Вирівняйте варильну поверхню по передньому краю вирізу. → Мал. 7
5. Поверніть дужки і затягніть. → Мал. 8

Розташування дужок залежить від товщини стільниці.

Зауваження: Не приклеюйте прилад до стільниці силіконом.

Демонтаж приладу

1. Вимкніть подачу електроенергії та газу на прилад.

2. Вигвинтіть дужки і виконайте дії в зворотному порядку.

Підключення газу

Дотримуйтеся місцевих директив.

⚠️ УВАГА – Небезпека вибуху!

Витік газу може призвести до вибуху.

• Після робіт зі з'єднаннями завжди перевіряйте їх на герметичність.
  ■ Підключіть газовий штуцер таким чином, щоб був забезпечений вільний доступ до запірного клапана.
• Дані напруги, типу газу та тиску газу, зазначені на фірмовій табличці, повинні відповідати місцевим умовам підключення.
  ■ Підключіть до приладу жорсткий газопровідний шланг або гнучкий металевий шланг.
  ■ Гнучкий металевий шланг не має стикатися з висувними елементами меблів, в які вбудований прилад (наприклад, ящиком), і його не можна прокладати через внутрішній простір шафи, де він може бути перешкодою.
  ■ Кутове з'єднання для газового підключення до приладу: G 1/2.
  ■ Не переміщуйте і не перекручуйте кутове з'єднання для газового підключення.

Підключення до газового балона або резервуару зі зрідженим газом

- При великому або неставільному полум'ї перевірте, чи правильно працює регулятор газового балона або резервуару зі зрідженим газом.

Зауваження: Ви можете встановити запобіжник від надлишкового тиску, який обмежує або відключає подачу газу в разі відмови регулятора газового балона або резервуару зі зрідженим газом.

Запасні частини для газового підключення

Якщо дозволяється приписами країни, деталі для підключення газу можна отримати у технічній сервісній службі.

→Mal.9

Нарізь в точці підключення газопровідної лінії G 1/2

• Вставте прокладку в місці газового з'єднання приладу і газопроводу.
  → Мал. 10

Під'єднання до електромережі

• Прилад належить до типу Y: zamіна мережевого кабелю може проводитися тільки фахівцем сервісної служби. Враховуйте тип кабелю і мінімальний переріз.
  ■ Варильні поверхні постачаються з кабелем живлення зі штепсельною вилкою або без неї.
  ■ Мережевий кабель можна замінити оригінальним кабелем. Його можна замовити у сервісній службі.
  ■ Не застосовуйте подовжувачі або багатомісні розетки.
  ■ Підключайте прилади зі штепсельною вилкою тільки до розеток з підключеним відповідним чином заземленням.
  ■ Підключіть прилад через відповідний роз'єднувач на місці встановлення згідно з приписами щодо встановлення.

→ Мал. 11

■ BN: коричневий
■ BU: синій
■ GN/YE: жовтий і зелений

Перемикання виду газу

Можна переналаштувати прилад на роботу з іншими типами газу, зазначеними на фірмовій табличці, якщо подібні дії не суперечать регіональним нормам.

Необхідні для цього деталі додаються в комплекті з приладом, або їх можна придбати в сервісній службі. У таблиці → Мал. ■ ви знайдете правильне комбінування деталей для кожного типу газу та відповідної конфорки.

Економічна конфорка

Звичайна конфорка

Потужна конфорка

Зняття зовнішньої скляної панелі

1. Зніміть усі решітки, кришки конфорок, розподілювачі і регулятори.
2. Відкрутіть гвинти конфорки.
3. Обережно зніміть скляну панель.

Демонтаж плати

Порада: Плата прикріплена фіксуючими штифта- ми з боків та по центру тримача. Обережно нати- сніть на фіксуючі штифти, намагаючись не по- шкодити їх. Якщо штифт зламається, необхідно бу- де замінити все кріплення повністю.

УВАГА!

При неправильному поводженні плата може по- шкодитися.

• Тримайте плату дуже обережно.
• Використовуйте антистатичні екрани або тримайте плату за краї.
  ▶ Ніколи не торкайтесь поверхонь плати, на яких є компоненти або доріжки провідників.

▶ Докладніша інформація:

→ Мал. 12

Регулювання кранів

Вимога: Верхня частина приладу і плата зняті.

→ "Зняття зовнішньої скляної панелі", Стор. 17

1. Зніміть циліндричні частини та пружини зі штока клапана.
2. При встановленні регулювальних гвинтів (М) до- тримуйтесь інформації, наведеної в таблиці.
   – А: Надійно затягніть регулювальні гвинти.
   – В: Регулювальні гвинти повинні знаходитися на одному рівні з кріпленням.
   → Мал. 13

Заміна сопел

Встановіть сопла на місце, використовуючи відповідний ключ і обережно затягніть, щоб забезпечити їх герметичність.

→ Мал. 14

Переконайтеся, що сопло не від'єднується під час зняття та встановлення конфорки.

Повторне вбудовування приладу

- Встановіть елементи приладу у зворотній послідовності.

Перевірка функціонування

1. Переконайтеся, що при повороті регулятора, що обертається між положенням максимальної і мінімальної потужності, конфорка не гасне і не виникає зворотного запалювання пальника.
2. Якщо газ неправильно виходить з конфорки, перевірте у таблиці → Мал. правильність сопла і положення регулювального гвинта.

Документування переналаштування на інший тип газу

- Наклейку з інформацією про новий тип газу приклейте поруч з фірмовою табличкою.
