KULLANIM KILAVUZU HL 90 IX Hotpoint Ariston

Montaj ve Kullanım Talimatları

ARISTON

Montaj

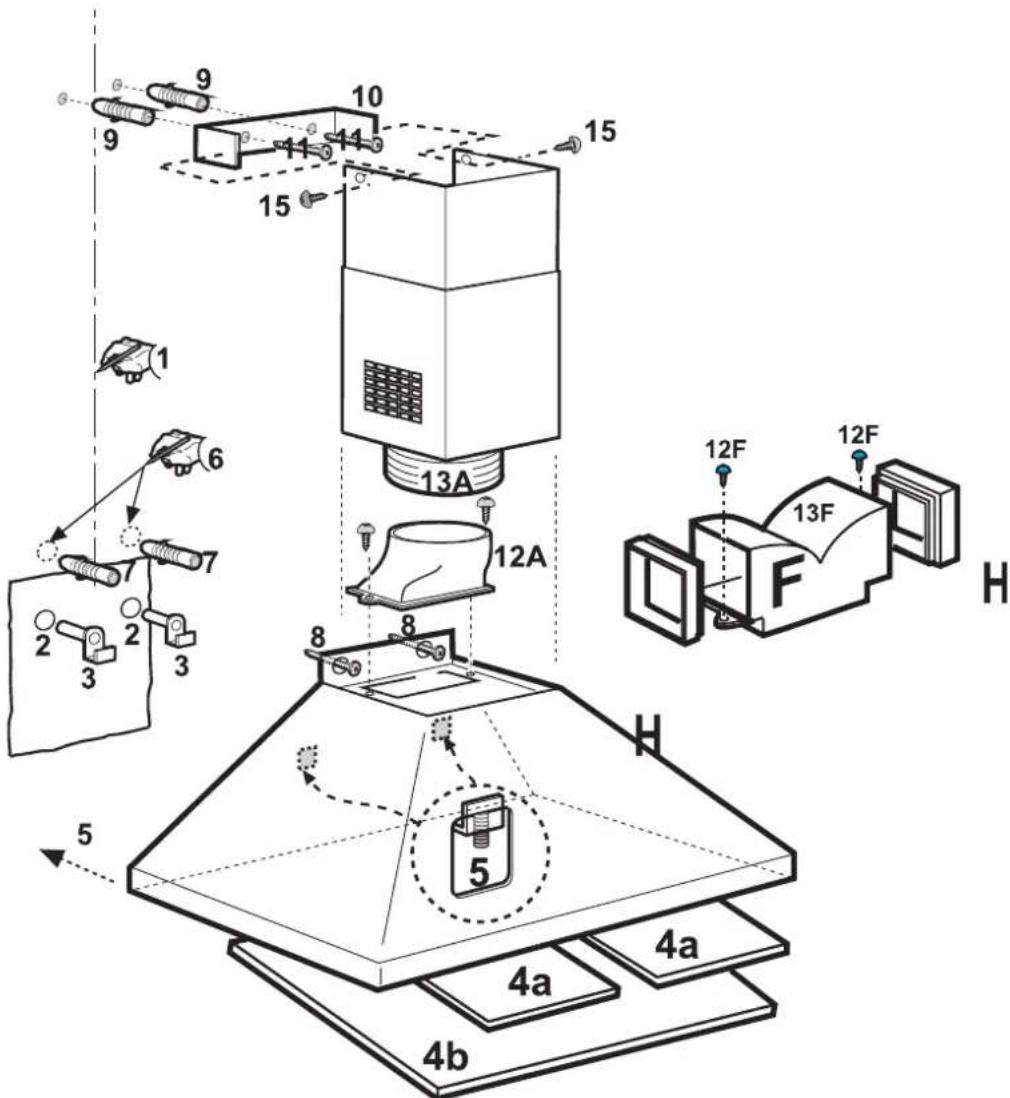

Uyarı! Askı noktalarının (5 – Dikdörtgen ufak delikler) veya zorunlu bağlama noktalarının (8 – yuvarlak matkap delikler) konumu ters olabilir. Bundan dolayı, aspiratörün arka tarafını, konumu onaylamak için kontrol ediniz.

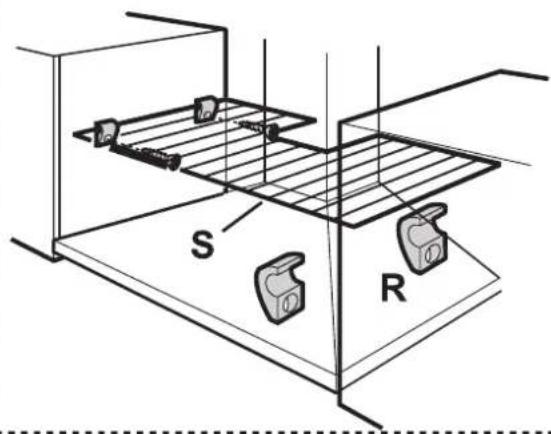

Rafların sabitlenmesi (opsiyonel): Dört kenar R desteğini bitişik kabine tutturunuz ve rafı S desteğinin üzerine yerleştiriniz.

Montaj – sadece devri daim uygulamasında, buhar çıkış delikleri doğrudan baca üzerindedir (plastik ızgaraları olmayan).

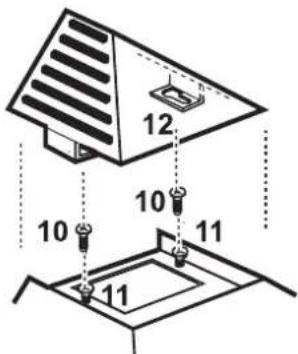

Kubbeli model (filtre versiyonu)

TESİSAT VE KULLANIM TALİMATLARI

Metinlerde, alfabetik harflerle referans gösterilen ön sayfalardaki resimlere bakınız.

Bu kullanım kılavuzunda belirtilen talimatları takip ediniz. Bu kullanım kılavuzunda belirtilen talimatlara uyulmamasından doğan herhangi olası bir sakınca, hasar ve yangının sorumluluğu üretici firmaya ait değildir.

Montaj

Davlumbaz, elektrikli ocaklar için ocak seviyesinden 60 cm uzaklıkta ve gazlı veya gaz+elektrikli ocaklar için 70 cm uzaklıkta yerleştirilmelidir.

Bu cihazı duvara fayans, sıva veya silikon kullanarak sabitlemeyiniz. Sadece teçhizatı kaplayabilirsiniz.

Bacanın herhangi bir bakım işlemi esnasında kolay çıkarılabilir olabilmesi için bacayı, mobilyaya sabitlemeyiniz veya rafların üzerinden geçirmeyiniz.

Kullanım

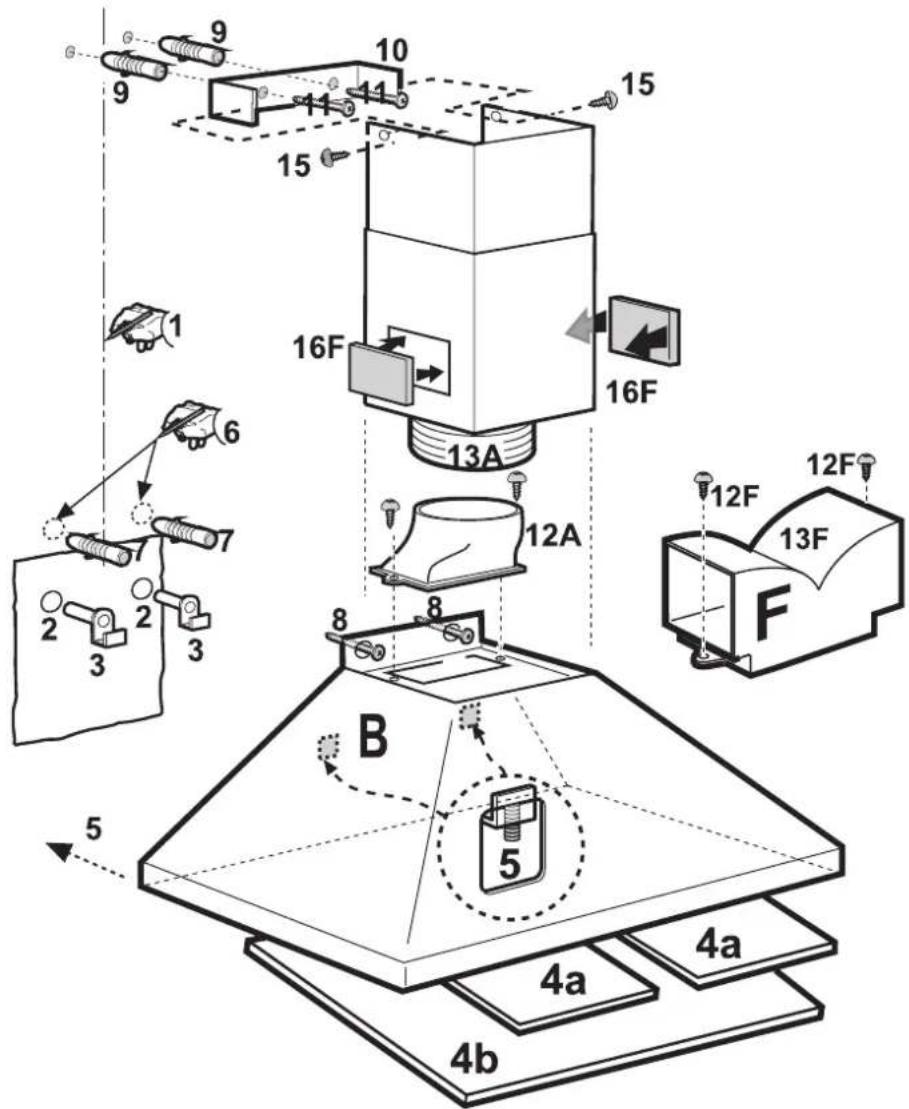

Davlumbaz, C buhar bacasını kapsayan modeller ve buharın tahliyesi için üst hava çıkışı B ile donatılmıştır. (Emiş uygulaması A- çıkış borusu 13A cihazla birlikte verilmez) Pişirme buharı, ilgili modelin bacası C ile geliştirilmiş olması durumunda bile dışarı boşaltılamıyorsa, iki aktif karbon filtre E'yi takarak, aspiratör, filtre uygulaması F'de kullanılabilir ve böylece havanın üst izgara G tarafından sirkülasyonu sağlanır (modele bağlı olarak izgara bacanın üzerinde direkt olarak bulunur veya iki küçük izgara yerleştirilebilir – 16 F) Eğer baca üzerine yerleştirilmiş izgara modeline sahipseniz, iki uzatma H, yönlendirici 13F'nin üzerine yerleştirilmelidir. Küçük Kubbeli D ile hazırlanmış modeller sadece titre uygulaması F'de kullanılabilir.

Emiş gücü motoru olmayan modeller sadece emiş uygulamasında çalışabilir ve çevresel emiş ünitesine bağlanmalıdır (cihazla birlikte verilmez).

Elektrik bağlantısı

Cihazın etiketinde yazan gerilim değeri ile, bağlanacağı tesisatın gerilim değeri uyumlu olmalıdır. Besleme kablosunu, kolay erişilebilir bir yerde bulunan standartlara uygun bir prize takınız.

Eğer priz bağlantısı mümkün değilse elektrik şebekesi ne bağlantı için min 3mm kontak açıklığı olan iki kutuplu devre kesici şalter kullanınız.

işleyiş

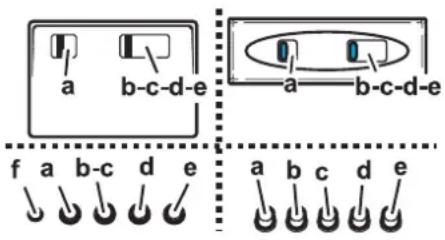

Davlumbaz, sahip olduğunuz davlumbaz modelinin esasına bağlı olarak, davlumbazın ön kısmında bulunan kontrol paneli üzerinde bir anahtar veya basma düğmesi ile teslim edilir. Düzgün kullanım için aşağıda bulunan açıklamalara ve ilgili şemalara başvurunuz:

a. Açma/Kapama Aydınlatma
b. Kapama-motorlar
c. - d. - e. Minumum emiş gücü (c.), orta (d.), maksimum (-e.)
f. Çalışma uyarı lambası (cihaz çalışırken yanar)

Yüksek emiş gücünü buharın yoğun olduğu durumlarda kullanınız. Davlumbaz emişinin, pişirme işleminden 5 dk önce çalıştırılmasını ve pişirme esnasında işleyişin devam etmesini ve pişirme işlemi bittikten sonra en fazla 15 dk. daha çalışmasını öneririz.

Elektronik kontrollü model

1- Motor kapama düğmesi
2-Açma düğmesi ve hız seçim düğmesi 1-2-3-1-2-.....
3-Hız 1 gösterge ışığı
4-Hız 2 gösterge ışığı ve metal yağ filresi doymuşluk gösterge ışığı (bu ikinci durumda gösterge ışığı yanıp sönecektir – yağ fitresi temizliği ile ilgili kullanım talimatlarına bakınız)
5-Hız 3 gösterge ışığı ve aktif karbon filtre doymuşluk gösterge ışığı (bu ikinci durumda gösterge ışığı yanıp sönecektir – karbon fitresi değişimi ile ilgili kullanım talimatlarına bakınız)

Uyarı!

Aktif karbon filtre doymuşluk gösterge ışığı aktif değildir. Bu karbon fitresi doymuşluk gösterge ışığını aktif hale getirmek için, 3 saniye boyunca 2 ve 7 düğmelerine aynı anda basınız. İlk olarak, sadece gösterge ışığı 4 yanıp sönecektir, daha sonra 3 saniye geçtikten sonra gösterge ışığı 5 yanıp sönmeye başlayarak aktif karbon fitresi doymuşluk kontrol sisteminin aktif olduğunu belirtecektir. Sistemi kapatmak için, tekrar aynı iki düğmeye basınız: 3 saniye sonra gösterge ışığı 5 sönecektir ve kapatılmış olacaktır.

6-Yoğun hız gösterge ışığı
7-Yoğun hız çalıştırma düğmesi

Bu hız, pişirme işleminden çıkan buhar ve koku yoğunluğunun güçlü olduğu durumlarda kullanılmalıdır (örneğin kızartma yaparken veya balık pişirirken). Yoğun hız yaklaşık 5 dk. çalışacaktır ve daha sonra otomatik olarak ayarlanmış olan hıza dönecek (1,2 veya 3) veya eğer herhangi bir hız konumu seçilmemişse kapanacaktır. Kuvvetli hızı kapatmak için, 5 dk. bitmeden önce, 1 veya 2 düğmesine basınız (sayfa 13'e bakınız).

8-Lamba kapama düğmesi
9-Lamba açma düğmesi

Eğer davlumbaz doğru olarak işleyişini gerçekleştiremiyorsa, fışı prizden çekerek 5 saniye kadar elektrik ile temasını

kesiniz. Daha sonra tekrar fişi takınız ve Ariston Yetkili Servisi'ni aramadan önce tekrar deneyiniz.

Bakım

Herhangi bir bakım işleminden önce, aspiratörün, elektrik bağlantısının kesildiğinden emin olunuz.

Temizleme

Davlumbaz düzenli olarak içten ve dıştan temizlenmelidir. Temizleme işlemi için ispirto veya doğal sıvı deterjanlarla nemlendirilmiş bir bez kullanınız. Aşındırıcı ve yıpratıcı deterjanlar kullanmaktan kaçınız.

Uyari:

Davlumbazın temizlik işlemi ve filtre değişim işlemleri için temel talimatlara uyulmaması yangın tehlikesine yol açabilir. Bu nedenle bu talimatlara uymanızı öneririz.

Yağ Filtresi

Eğer destek izgaranın içerisinde yağ filtresi yerleştirilmişse, bu aşağıdaki çeşitlerden biridir:

Kağıt filtre: ayda bir veya yukarı kısımda renklenme oluşursa değiştirilmelidir, bu tip durumlarda izgaranın açılmasıyla renklenme açık bir şekilde görülür.

Sünger filtre: ayda bir sıcak sabunlu su ile yıkanmalı ve her 5 veya 6 yıkamada bir değiştirilmelidir.

Metal filtre: ayda bir, aşındırcı ve yıpratıcı deterjanlar kullanmadan, elde veya bulaşık makinesinde, düşük derece ve kısa programda yıkanmalıdır.

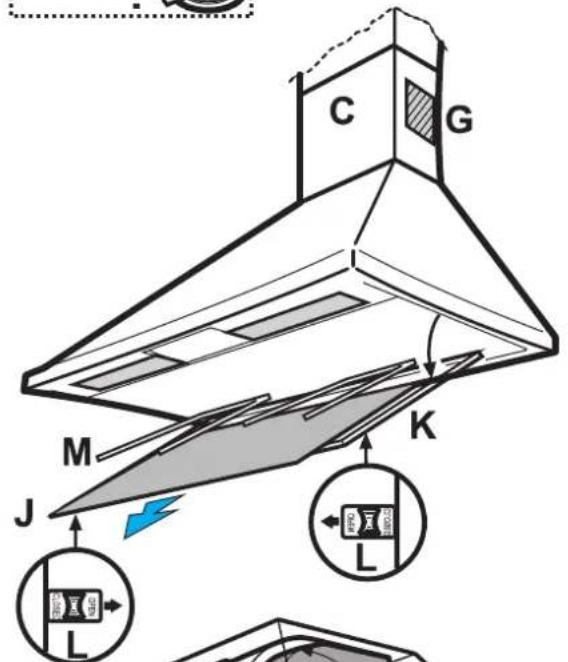

Yağ filtresi J'ye ulaşmak için L kancaları yoluyla K izgarasını açınız ve izgarayı M tıpalarından serbest bırakınız.

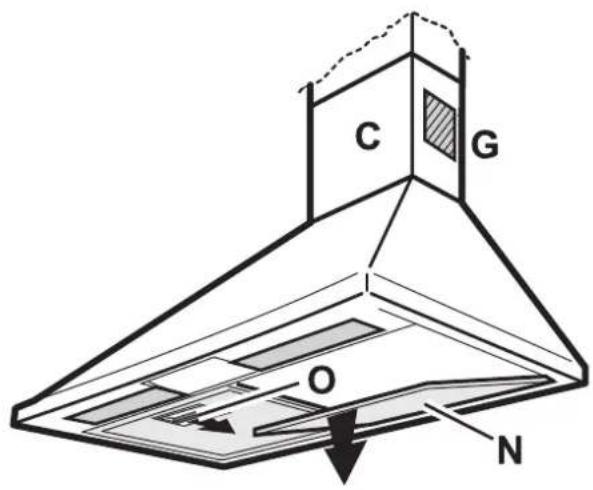

Bazı modeller destek ızgarası olmadan metal filtre N ile tedarik edilir, bu filtre yukarıda belirtilen metal filtre talimatlarına uygun olarak yıkanmalı ve yerinden, O tutamaçlarını arkaya doğru iterek ve N filtresini aşağı doğru kaydırarak çıkartılabilir.

Yağ filtresi bulaşık makinesinde yıkandığı zaman hafiften renk değiştirebilir, fakat bu filtrenin kapasitesini etkilememektedir.

Sadece elektronik kontrol paneli olan modeller için:

Yağ filtreleri temizlenince, 1 düğmesine (önceki sayfaya bakınız) yaklaşık 3 saniye, akustik sinyal sesini duyana kadar basınız: 4 gösterge ışığı şimdi yanıp sönmeyi bırakacaktır.

Karbon filtre:

(2 parça – sadece filtre uygulaması için)

Aktif karbon filtreleri E, ne yıkanabilir ne de tekrar kullanılabilir. Normal kullanımda her 6 ayda bir değiştirilmelidir. Aktif karbon filtreler istenmeyen yemek kokularını içinde tutar. Her iki tarafada, motor pervanesini koruyan izgara kapaklarının üzerine karbon filtreleri yerleştiriniz ve

merkezdeki P tutamağını saat yönünde çeviriniz. Sökmek için P tutamağını, her filtre için, saatin ters yönünde çeviriniz.

Sadece elektronik kontrol paneli olan modeller için: Karbon filtreleri temizlenince, 1 düğmesine (önceki sayfaya bakınız) yaklaşık 3 saniye, akustik sinyal sesini duyana kadar basınız: 5 gösterge ışığı şimdi yanıp sönmeyi bırakacaktır.

Ampullerin değiştirilmesi

Yağ filtresi destek izgarasını veya yağ filtresini, ampule ulaşmak için çıkarınız. Arızalı ampulu çıkarınız ve maksimum 40W E14 parlak oval bir ampul ile değiştiriniz.

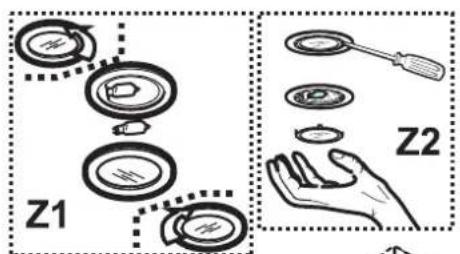

Eğer davlumbazda halojen bir aydınlatma yapılmışsa, korumasını, Z1'i çevirerek açarak veya küçük yassı ağızlı bir tornavida ile Z2'yi çıkararak, kaldırınız. Arızalı ampulu çıkarınız ve maksimum 20W halojen bir lamba ile değiştiriniz (G4).

Dikkat

Bu cihaz yetişkinler tarafından kullanılmak için tasarlanmıştır. Çocukların düğmelere dokunmasına veya cihaz ile oynamasına izin verilmemelidir. İzgaranın doğru sabitlenmediği durumlarda cihazı kullanmayınız. Emilen hava, elektrik dışında bir enerji ile çalışan cihazların dumanlarının çıktığı aynı kanaldan tahliye edilmemelidir. Davlumbaz ve diğer elektrik dışında bir enerji ile çalışan cihazların aynı anda kullanımı esnasında ortam herzaman iyi bir şekilde havalandırılmalıdır. Serbest alevlerin kullanımı filtrele zarar verir ve yangın kazalarına neden olabilir, bu nedenle serbest alev ile pişirme işleminden kaçınılmalıdır. Yiyecekleri kızartma işlemi, yüksek ateşteki yağın alev almasını önlemek için kontrol altında yapılmalıdır. Güvenlik ve teknik kısıtlamalarla ilgili yerel kanunların yürürlükte olan uygulamaları ile uyumlu olarak duman tahliyesi uygulamalarını yerine getiriniz.
