KULLANIM KILAVUZU Astec Basic SILVERLINE

9 PAKET İÇERİĞİ...... 21

10 ÜRÜNE GENEL BAKİŞ....22
11 MONTAJ.... 23

12 ÜRÜNÜN KULLANIMI.... 25
13 LAMBALARIN DEĞİŞİMİ 26
14 YETKİLİ SERVİS......27
15 TEKNİK TABLO....29
16 SIGORTA.... 30
17 GARANTI ŞARTLARI.... 32
18 GARANTI BELGESİ 33

1 GİRİŞ

Bu kılavuz ve güvenlik bilgileri size, emniyetli bir montajın yanı sıra arızasız ve güvenli bir kullanım için gerekli tüm bilgileri aktarmaktadır.

Cihazı kullanmadan önce, bu kılavuzu ve güvenlik bilgilerini baştan sona okuyunuz.
Kılavuzu uygun bir yerde saklayınız.
Cihazı başkasına verdiğiniz taktirde, bu kılavuzu ve güvenlik bilgilerini de beraberinde veriniz.
Bu kullanım kılavuzunun dikkate alınmaması, ağır yaralanmalara ve cihazda hasarlara neden olabilir.
Bu kılavuzun dikkate alınmaması yüzünden meydana gelen hasarlar konusunda herhangi bir sorumluluğa sahip değiliz.

Bu kılavuzdaki resimler, eylemlerin görselleştirilmesine hizmet etmektedir. Resimlerde cihazın herhangi bir modeli tasvir edilmiştir. Ancak tüm açıklamalar veya resimler, diğer modeller için de geçerlidir.

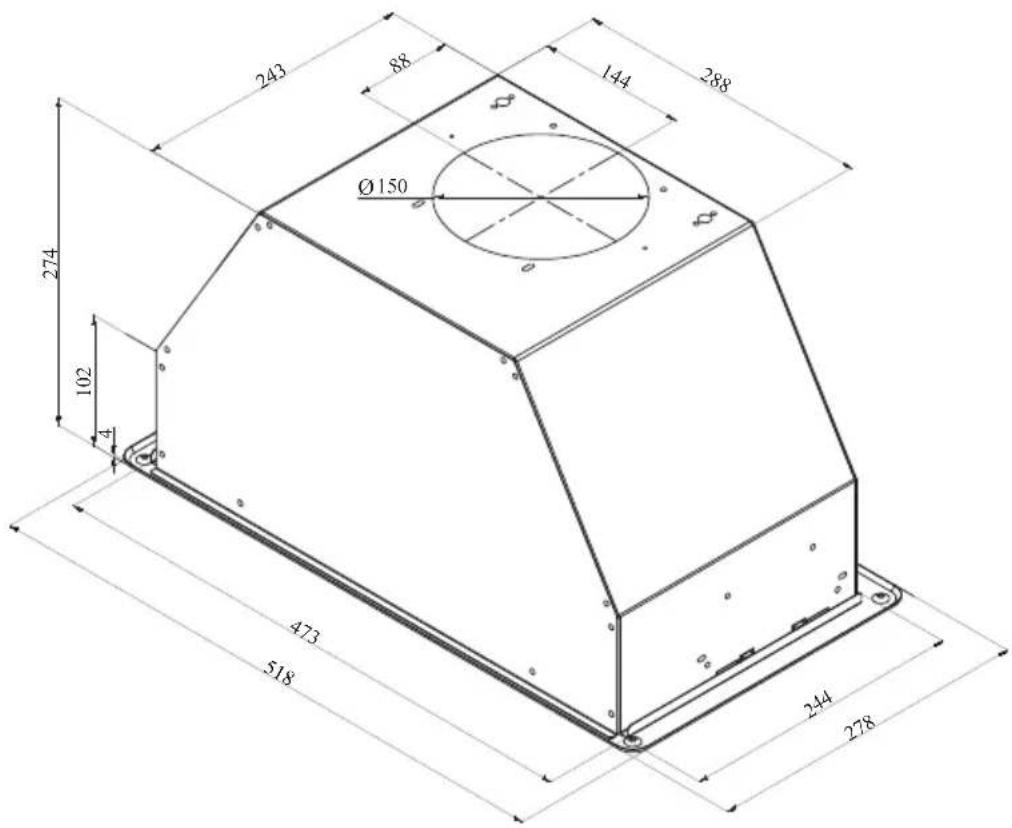

2 TEKNİK ÇİZİM

Res. 1

3 UYARI VE EMNİYET TEDBİRLERİ

UYARI VE EMNİYET TEDBİR- LERİ

Bu cihaz, güvenli bir şekilde kullanılmasıyla ilgili kendilerine gözetim veya talimat verilmişse ve içermiş olduğu tehlikeler kendileri tarafından anlaşılmışsa 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenek eksikliği bulunmayan veya tecrübe ve bilgi eksikliği olmayan kişiler tarafından kullanılabilir.
'Çocuklar cihazla oynamamalıdır. Temizlik ve kullanıcı bakım işlemleri, başlarında bir büyük olmadığı sürece çocuklar tarafından yapılma-malıdır.
Bu ürün evde kullanılmak üzere tasarlanmıştır.
Ürününüzün kullanma voltajı 220-240 Volt\~50 - 60 Hz dir.
Ürününüzün şebeke kablosuna topraklı fiş monte edilmiştir. Bu kablo mutlaka topraklı bir prize takılmalıdır.
Bütün elektrik tesisatı kalifiye bir elektrikçi tarafından yapılmalıdır.
Yetkisiz kişilerce yapılan kurulum düşük performansla çalışmaya, ürünün zarar görmesine ve kazalara sebep olabilir.

Montajda cihazın besleme kablosu, bir yere sıkıştırılmaya, ezilmeye maruz bırakılmama-lıdır.Besleme kablosu ocakların yakınından geçirilmemelidir.Bu gibi durumlarda eriyip yangına sebep olabilir.
Ürünün montajı yapılmadan fişi prize takmayınız.
Herhangi bir tehlike halinde ürünün elektriğini kesebilmek amacıyla fişi prizden kolayca ulaşılabilir yerde olmasını sağlayınız.
Ürününüzün lambaları uzun süre çalıştığında dokunmayınız. Lambalar sıcak olacağından elinizi yakabilir.
Mutfak aspiratörleri normal yemek yapımıyla ev tipi kullanım için üretilmiştir. Diğer amaçlar için kullanılırsa arıza riski vardır ve garanti kapsamı dışına çıkar.
Çıkış havasının boşaltılması ile ilgili yetkili makamların kural yönergelerine uyunuz.(Bu uyarı bacasız kullanımlar için geçerli değildir.)
Alev alan yiyecekler cihazın altında pişirilmemelidir.
Ocakların üzerine tencere, tava vb. koyduktan sonra ürünü-nüzü çalıştırınız. Aksi halde yüksek ısı ürününüzün bazı parçalının deforme olmasına sebep olabilir.

Ocakların üzerinde tencere, tava vb. almadan önce ocağı kapatınız.
Ocak üzerinde kızgın yağ bırakmayınız. İçinde kızgın yağ bulunan kaplar kendiliğinden tutuşmaya sebep olabilir.
Kızartma cinsi vb. yemekler yaparken yağlar alev alabilir perde ve örtülerinize dikkat ediniz.
Filtrelerin zamanında değiştirilmesini sağlayınız. Zamanında değiştirilmeyen filtreler üzerinde biriken yağlardan dolayı yangın riski taşır.
Filtre yerine aleve dayanıksız filtreleme malzemeleri kullanmayınız.
Ürününüzü filtresiz çalıştırma- yınız, ürün çalışır durum- dayken filtreleri çıkartmayınız.
Herhangi bir alevlenme başlaması halinde, aspiratörün ve pişirme cihazlarının enerjisini kesiniz. (Cihazın fişini prizden çekiniz veya ana şarteli kapatınız).
Temizlik periyodik zamanlara uygun yapılmaz ise ürününüz yangın riski oluşturabilir.
Bakım işlemlerinden evvel cihazın enerjisini kesiniz. (Cihazın fişini prizden çıkarınız veya ana şarteli kapatınız.)

Elektrikli ocak üstü davlumbaz ve elektrikten başka enerji ile beslenen cihazlar aynı anda çalışırken odadaki negatif basınç 4 Pa (4 X 10 bar)’ı aşmamalıdır.
Ürününüzün kullanılacağı ortamda akaryakıt veya gaz halindeki yakıtlarla çalışan, örneğin kat kaloriferi gibi, bu cihazın egzostu bulunduğu hacimden tam anlamıyla yalı- tılmış veya cihaz hermetik tip olmalıdır.
Ürününüze baca bağlantısı yaptığınızda 150mm veya120 mm çaplı borular kullanınız. Yapılan boru bağlantısı mümkün olduğu kadar kısa ve az dirsekli olmalıdır.
- Çocuklar cihaz ile oynamamalıdır.
Güvenliğiniz için, aspiratör tesisatında "MAX 6 A" sigorta kullanınız.
Ambalaj malzemeleri tehlikeli olabileceğinden çocuklardan uzak tutunuz.
Besleme kablosu hasarlanırsa, tehlikeli bir duruma engel olmak için, imalatçısı veya onun servis acentesi ya da aynı derecede uzman bir personel tarafından değiştirilmelidir.
Bir alevlenme başlaması halinde, aspiratörün ve pişirme cihazlarının enerjisini kesiniz, alevin üstünü kapatınız. Söndürmek için asla su kullanmasyarakat.

Pişirme cihazları çalıştırıldığığında erişilebilir bölümler sıcak olabilir.
Cihazların güvenliğinden sorumlu bir kişi tarafından cihazın kullanımı ile ilgili gözetim ve yönetim sağlanmadıkça, bu cihazın, fiziksel, duyu ve zihinsel yetenekleri özürlü olan (çocuklar dahil) veya deneyim ve bilgi eksikliği olan kişiler tarafından kullanılması amaçlanmamıştır.
Davlumbaz çıkışı başka dumanların bulunduğu hava kanallarına bağlanmamalıdır.
Cihaz aynı zamanda ortamdaki havayı ve yakıt ile kullanılarak çalışan ( örneğin gaz, dizel yakıtlar, kömür veya odun ile çalışan ıstıcılar, şofben vb.) Birlikte çalıştırıldığında dikkatli olunmalıdır. Çünkü aspiratör ortamdaki havayı dışarıya attığı için yanmayı olumsuz etkileyebilir.
Bu uyarı bacasız kullanımlar için geçerli değildir.
Elektrikli ocak üstü davlumbaz, gaz veya diğer yakıtları kullanan cihazlarla aynı anda kullanıldığında, odanın havalandırması yeterli olmalıdır (havayı yalnızca odaya geri boşaltan cihazlara uygulanmayabilir)

3.1 HAYATİ TEHLİKE ZEHİRLENME TEH-LİKESİ

TEHLİKE!

Uyarı - Boğulma Tehlikesi

Ambalaj malzemeleri
çocuklar için tehlikelidir.
Çocukların ambalaj malzemeleri ile oynamalarına kesinlikle izin vermeyiniz.

TEHLIKE!

Uyarı - Ölüm Tehlikesi

Geri emilen yanma gazları nedeniyle hayati tehlike, zehirlenme tehlikesi vardır. Yeterli hava girişi sağlanmadıkça cihazı hava çıkışı kullanımda hava dolaşımlı gaz, yağ, odun veya kömürle çalışan sobalar, şofbenler, su ısıtıcıları vb. zehirli gazları baca yardımı ile dışarıya atan eşalar ile birlikte aynı anda kullanmayın.Res. 2

Res. 2: Zehirlenme Tehlikesi

Hava dolaşımlı eşyalar (örneğin gaz, yağ, odun veya kömürle çalışan sobalar, şofbenler, su ısıtıcıları) yanma havasını kurulum yerinden alırlar ve atık gazı bir atık gaz sistemi (örneğin baca) kana-İyla dışarıya aktarırlar. Çalışmakta olan davlumbazla birlikte mut-faktan ve komşu odalardan hava çekilir. Yeterli hava girişi sağlan-mazsa vakum oluşur. Bu durumda bacadan ve atık gaz kanalından zehirli gazlar emilerek tekrar eve girer. Res. 2

Bu nedenle temiz hava girişinin daima yeterli olması sağlanmalıdır.Res. 3

– Yağ filtresindeki yağ tortuları tutuşabilir.Yağ filtresini en az 3 ayda bir temizleyiniz.Cihazı kesinlikle yağ filtresi olmadan çalıştırmayınız.

– Yağ filtresinde ki yağ tortuları tutuşabilir. Cihazın yakınında kesinlikle açık ateş ile çalışılmamalıdır (örn. flambe). Cihazın katı yakıt (örn. odun veya kömür) kullanılarak ısıtılan bir ısıtma donanımının yakınına kurulmasına sadece, çıkarıla-mayan kapalı bir kapak mevcut olması halinde izin verilir. Kılılcım saçıl-mamalıdır.

– Sıcak sıvı yağlar ve katı yağlar kolay alev alırlar. Sıcak sıvı yağlar ve katı yağlar asla gözetimsiz şekilde bırakılmamalıdır. Ateşi asla su ile söndür-meye çalışmayınız. Ocağı kapatınız. Alevleri dikkatlice bir kapak, yangın battaniyesi veya benzeri bir malzeme ile öldürünüz.

– Üzerinde pişirme kabı bulunmayan gazlı ocaklar çalışma sıra- sında yüksek ısı oluş- turur. Ocakların üzerine

yerleştirilen bir havalandırma cihazı bu nedenle hasar görebilir veya yanabilir. Gazlı ocakları yalnızca üzerine pişirme kabı varken çalıştırınız.

- Birden çok gazlı ocağın aynı zamanda çalıştırılması yüksek ısıların oluşmasına neden olur. Ocakların üzerine yerleştirilen bir havalandırma cihazı bu nedenle hasar görebilir veya yanabilir. İki gaz ocağını, kesinlikle yüksek alev ayarında 15 dakikadan uzun süre çalıştırma- yınız. 5kW (Wok) üzerinde güce sahip büyük bir brülör, iki gazlı brü- lörün gücüne eşittir.

UYARI!

Elektrik çarpma tehlikesi!

– Arızalı bir cihaz elektrik çarpmasına neden olabilir. Arızalı bir cihazı kesinlikle açmayınız. Elektrik fisini çekiniz veya sigorta kutusundan sigortayı kapatınız. Müşteri hizmetlerini arayınız.

- Usulüne aykırı onarımlar tehlike teşkil eder. Onarımlar ve hasarlı elektrik kablolarının değiştirilmesi, sadece tarafımızdan eğitilmiş bir müşteri hizmetleri teknisyeni tarafından yapılmalıdır. Cihaz arızalıysa elektrik fişini çekiniz veya sigorta kutusundan sigortayı kapatınız. Müşteri hizmetlerini arayınız.

– İçeri sızan su elektrik çarpmasına neden ola-bilir. Yüksek basınçlı veya buharlı temizleyici kullanılmamalıdır.

TEHLİKE!

Yaralanma tehlikesi!

• Kurulum esnasında keskin kenarlar nede-niyle yaralanma tehlikesi vardır. Cihazın kurulum çalışmaları boyunca daima koruyucu eldi-venler kullanınız.
  – Cihazın aşağı düşme riskinden ötürü tüm güvenlik civataları ve güvenlik kapakları kul- lanma kılavuzunda anla- tıldığı şekilde montaj yapılmalıdır.
  – Cihaz üzerine konulmuş cisimler düşebilir. Cihazın üzerine herhangi bir cisim koymayınız.
  – LED ışıkların ışığı çok parlaktır ve gözlere zarar verebilir (risk grubu 1). Açık LED ışıklarına 100 saniyeden daha uzun süre doğrudan bakılmamalıdır.

UYARI!

Yanma tehlikesi, elektrik çarpma tehlikesi!

• Temizleme veya bakım çalışmasından önce, cihazın soğuma- sını bekleyiniz. Sigortayı kapatınız veya elektrik fişi çekilip prizden çıka- rınız.
  – Elektroniğe nem girmesi nedeniyle hasar tehlikesi vardır. Kumanda eleman-larını kesinlikle yaş bezle temizlemeyin.
  – Yanlış temizleme sonucunda yüzey hasar görebilir. Paslanmaz çelikten yüzeyleri sadece fırçalanma yönünde temizleyin. Kumanda elemanları için paslanmaz çelik temizleyicisi kullanmayın.
• Keskin veya ovucu temizlik maddeleri nede-niyle yüzey hasar göre-bilir. Keskin ve ovucu temizlik maddelerini kesinlikle kullanmayın.

UYARI!

Yangın tehlikesi, yara- lanma tehlikesi!

Kural dışı veya gerektiği şekilde yapılmayan onarımlardan dolayı sigortayı kapatınız veya cihazınızın besleme kablosunu prizden çıkarınız. Onarım çalışmalarını sadece yetkili servis veya yetkili uzman elemanlar yapmalıdır.

NOT!

Cihazın arıza veya hasar görmesi durumunda sigortayı kapatınız veya cihazınızın besleme kablosunu prizden çıkarınız ve yetkili servise telefon ediniz.

NOT!

Besleme kablosu hasarlanırsa, tehlikeli bir duruma engel olmak için, imalâtçısı veya onun servis acentesi ya da aynı derecede nitelikli bir personel tarafından değiştirilmelidir.

NOT!

Cihazın ampulleri bozulduğunda sigortayı kapatınız veya cihazınızın besleme kablosunu prizden çıkarınız. Bozuk ampulleri, diğer ampullerde aşırı yüklenme olmasının önlenmesi için derhal değiştiriniz (ampullerin önce soğumasını bekleyiniz).

DİKKAT!

Pişirme aletleri ile kullanıldığığında erişilebilir parçalar ısınabilir.

TEHLIKE!

Bu cihazın hava çıkış borusu gaz veya diğer yakıtları kullanan cihazlardan çıkan dumanların dışarı atıl- ması için kullanılan baca içerisine kesinlikle bağlan- mamalıdır.

Hasar nedenleri

DİKKAT!

Korozyon hasarları nede- niyle hasar tehlikesi. Kondensat oluşumunu önlemek için yemek pişirirken cihazı daima çalıştırınız. Kondensat korozyon hasarlarına yol açabilir. Diğer lambalarda aşırı yüklenmeyi önlemek için arızalı lambaları hemen değiştiriniz. Elektroniğe nem girmesi nede- niyle hasar tehlikesi vardır. Kumanda elemanlarını kesinlikle ıslak bezle temiz- lemeyiniz. Yanlış temizleme sonucunda yüzey hasar görebilir. Paslanmaz çelikten yüzeyleri sadece fırçalanma yönünde temizleyiniz. Kumanda elemanları için paslanmaz çelik temizleyicisi kullanmayınız. Keskin veya ovucu temizlik maddeleri nedeniyle yüzey hasar görebilir. Keskin ve ovucu temizlik maddelerini kesin- likle kullanmayınız. Yoğuşma sıvısı geri akışı nedeniyle hasar tehlikesi vardır. Hava çıkış kanalını cihazdan hafif aşağı doğru (1° eğim) monte ediniz.

4 KARBON FILTRELİ VE KARBON FIL-TRESİZ KULLANIM

Bu cihazı, atık hava modunda ve dolaşımlı hava modunda kullanabilirsiniz.

Atık hava modu

Emilen hava, yağ filtreleri tara-fından temizlenir ve bir boru sistemi üzerinden dışarı iletilir.Res. 4

Res. 4: Karbon Filtresiz Hava Çıkışı

NOT!

Atık hava, ne devrede olan bir duman veya atık gaz bacasına, ne de ısıtma kaynaklarının kurulu olduğu yerlerin havalandırılması için kullanılan bir bacaya aktarılmalıdır.

Atık havanın devrede olmayan bir duman veya atık gaz baca-ına aktarılması isteniyorsa, yetkili baca temizleme usta-ının iznini almanız gerekir.
Atık hava dış duvar üzerinden dışarı aktarılırsa, bir teleskopik duvar kasası kullanılmalıdır.

Dolaşimli hava modu

Emilen hava, yağ filtreleri ve aktif karbon filtre tarafından temizlenir ve tekrar mutfağa geri aktarılır. Res. 5

Dolaşımlı hava modunda kokuya neden olan madde-leri bağlamak için, bir aktif karbon filtresi takmalısınız. Cihazın dolaşımlı hava modunda çalıştırılması için söz konusu olan farklı ola- naklar için yetkili satıcınıza danışınız. Bu işlem için gerekli aksesuarları ilgili satış yerleri, yetkili servis veya çevrimiçi satış merkezi üzerinden alabilirsiniz.

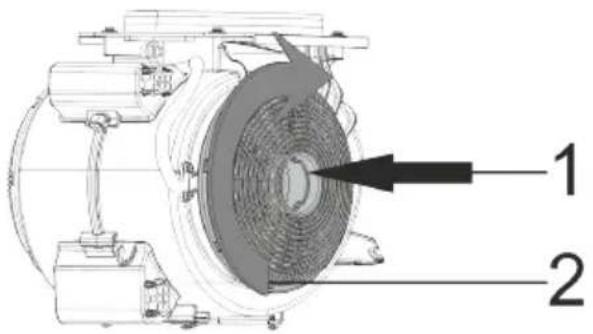

5 KARBON FILTRE DEĞİŞİMİ

KARBON FILTRE

Satın olmuş olduğunuz cihaz karbon filtreli kullanımına uygundur.

■ 1-Karbon filtreyi yuvasına yerleştiriniz (Res. 6).
2-Karbon filtreyi saat yönünde çevirerek tamamen takıldığından emin olunuz (Res. 6).

Karbon filtre tamamen takı-lamazsa düşebilir ve ürünü-nüze zarar verebilir.

TEHLİKE!

Karbon filtreleri kesinlikle yıkamayınız.

Karbon filtreleri çocuklardan uzak tutunuz.

6 TEMİZLİK VE KORUYUCU BAKIM

DİKKAT!

Temizleme işlemi, kullanıcı bakımı, gözetimsiz çocuklar tarafından yapılmamalıdır.

Keskin veya ovucu temizlik maddeleri nedeniyle yüzey hasar görebilir. Keskin ve ovucu temizlik maddelerini kesinlikle kullanmayın.Cihazınız için uygun temizleme ve koruma maddelerini yetkili servisten temin ediniz.Cihaz yüzeyi ve kumanda üniteleri çizilmeye karşı hassastır.
Yüzeyleri yumuşak, nemli bir bez, bulaşik deterjanı veya fazla tesirli olmayan bir cam silme maddesi ile temizle-yiniz.Kuruyup yapışmış kirleri, nemli bir bez ile yumuşa-tınız.Kazımayınız!
Kuru bezler, çizme ihtimali olan süngerler, ovalama gerektiren malzemeler, kum, soda, asit ya da klor içeren veya başka tesirli temizleme maddeleri kullanılması uygun değildir.
■ Paslanmaz çelik yüzeyleri sadece taşlama yönüne doğru temizleyiniz.
Kumanda üniteleri için paslanmaz çelik temizleme maddesi ve ıslak bezler kullanmayınız.Metal yağ filtrelerin temizlenmesi Kullanılmış olan metalik yağ filtreler, mutfakta

oluşan nem ve buharın içerdiği yağlı parçacıkları tutar. Metal yağ filtreleri normal bir kullanım halinde (günde 1–2 saat) yaklaşık her üç ayda bir temizle-yiniz.

Aşırı tesirli, asitli veya lavgalı temizleyiciler kullanmayınız.
Metal yağ filtrelerinin temizlenmesinde, cihazın içindeki metal yağ filtrelerinin tutucu düzenlerini de nemli bir bez ile temizleyiniz.
■ Metal yağ filtreleri, bulaşık makinesinde veya elden yıkanarak temizleyebilirsiniz.
■ Sprey temizlik malzemelerini direkt ürün üzerine uygulamayınız.
Ürün üzerinde yanıcı ve/veya ağır dekoratif eşyalar bulundurmayınız.

6.1 ALÜMİNYUM FİL-TRELERİN TEMİZ-LENMESİ

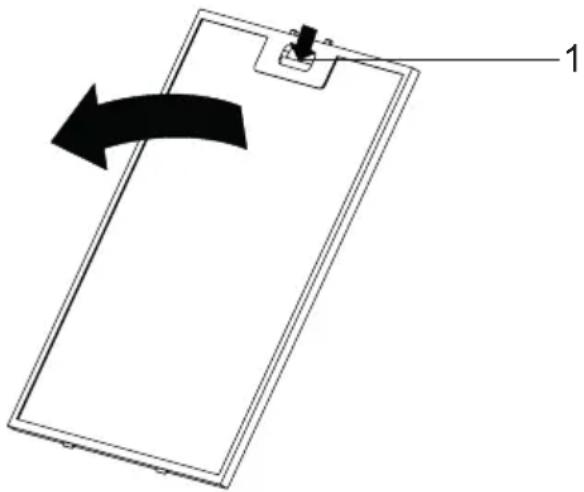

1 Alüminyum Filtre Tırnağı

Alüminyum yağ filtrelerini periyodik olarak en az 3 ayda bir temizleyiniz.

Alüminyum filtreyi, alüminyum filtre tırnağına (1) bastırarak ok yönünde çekiniz(Res. 7).
Alüminyum filtreyi çıkarırken diğer elinizle tutarak filtrenin düşmesini önleyiniz.
Alüminyum filtreyi çıkarırken içerisinde birikmiş olan yağların damlamaması için filtre yüzeyini yere paralel olarak tutunuz.

6.2 BULAŞIK MAKİNE- SİNDE YIKAMA

Bulaşık makinesinde yıkama durumunda, hafif renk değişme söz konusu olabilir. Bunun metal yağ filtresinin fonksiyonu açısından bir etkisi yoktur.

Çok kirlenmiş metal yağ filtrelerini, bulaşıklar ile birlikte yıka-mayınız.
Metal yağ filtreleri bulaşık makinesine gevşek veya serbest şekilde yerleştiriniz. Metal yağ filtreleri bulaşık makinası içerisinde sıkıştırılmadan yerleştirilmelidir.

6.3 ELDE YIKAMA

İnatçı kirlerde özel bir yağ çözme maddesi kullanabilirsiniz. Bu maddeyi, yetkili satış merkezi üzerinden alabilirsiniz.

– Metal yağ filtrelerini, bulaşık deterjanlı sıcak su içinde yumuşatınız.

- Temizleme işi için bir fırça kullanınız ve metal yağ filtrelerdeki sıvıların iyice akmasını bekle-yiniz.

– Filtreleri temizleme işlemi ardından iyice durulayınız.

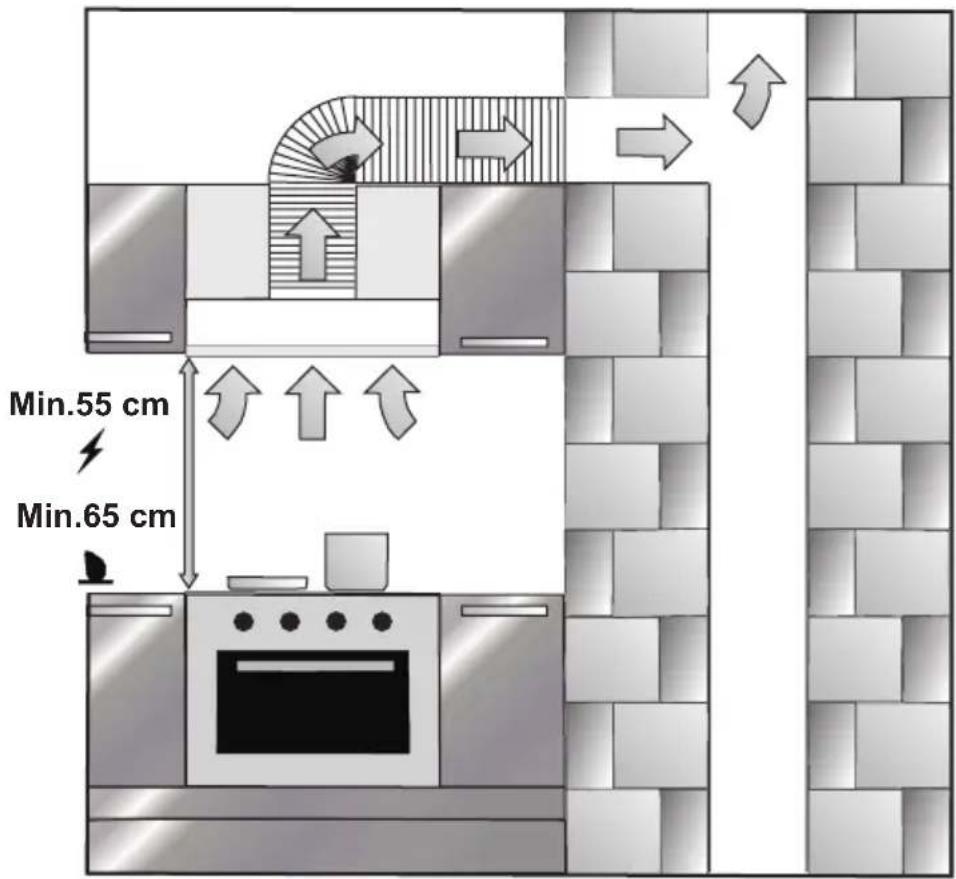

7 CİHAZIN KONUMU

Res. 8

Davlumbazın kurulumu tamamlandığında ürün ile elektirikli ocaklar arasında en az 55 cm Gazlı veya diğer yakıtlarla çalışan ocaklar arasında en az 65 cm mesafe olmalıdır (Res. 8).

8 TEMİZLİK VE KORUYUCU BAKIM

8.1 KURULUM / MONTAJ

Cihazınızda bir deformasyon olmadığını kontrol ediniz.
Nakliye arızaları derhal nakliye sorumlusuna rapor edilmelidir.
Görülen hatalar ayrıca satıcıya da bildirilmelidir.
Çocukların ambalajlama mal-zemeleriyle oynamasına izin vermeyiniz!!!

8.2 ENERJİ TASAR-RUFU İÇİN ÖNE-RİLER

■ Düzenli olarak karbon filtrelerini değiştiriniz.
Düzenli olarak alüminyum filtrelerinizi temizleyiniz, kirli filtre hava geçişini engelleyeceği için cihazınızı daha yüksek kademede kullanmak zorunda kalabilirsiniz.
Cihazınızı kademelerine uygun olarak kullanınız.
Yüksek kademede kullanım enerji sarfiyatınızı arttıracaktır.

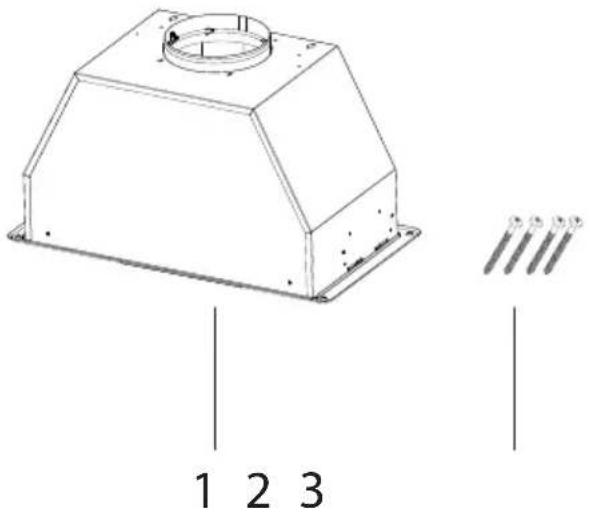

9 PAKET İÇERİĞİ

1- Ürün
2- Askı Vidaları
3- ∅150/120 Baca Adaptörü (Opsiyon)
4- Baca Klepesi (Opsiyon)
5- Güvenlik Uyarı Kağıdı / Kul- lanma Kılavuzu

1- Gövde
2- Kontrol Paneli
3- Ocak Aydınlatması
4- Alüminyum Filtre

11 MONTAJ

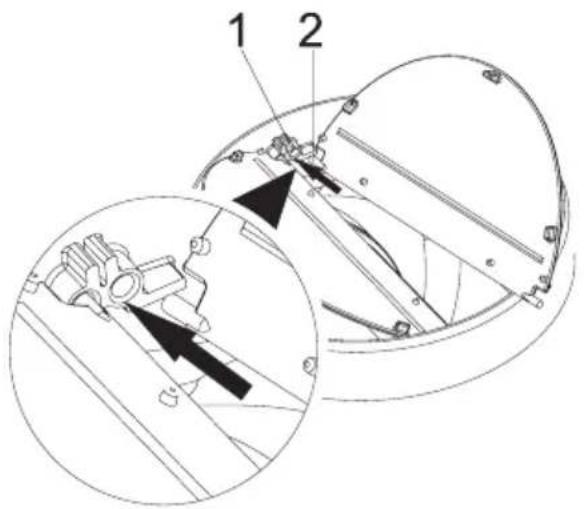

1- Klepe Pimi Yuvası
2- Klepe Pimi

Cihazın montaj aksesuarları içeri- sinde iki adet baca klepesi yer almaktadır. Bu baca klepelerini motor çıkışına aşağıda ki şekilde takınız.

Klepe üzerinde yer alan plastik piml (Res. 11 / 2) motor çıkışı içerisinde yer alan pim yuvasına (Res. 11 / 1) geçiriniz. Daha sonra klepe üzerinde ki diğer pimi takmak için klepeyi hafifçe esneterek diğer pim yuvasına takınız (Res. 11).

Product assembly

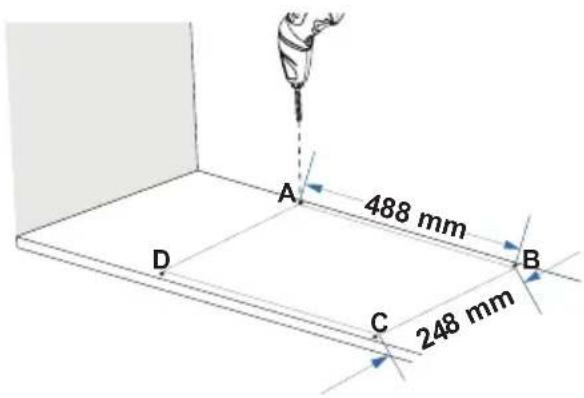

1. Davlumbazın montaj yapıla- cağı dolabın alt yüzeyini, Bu ölçülere göre kesiniz. (Res. 12)

Res. 13

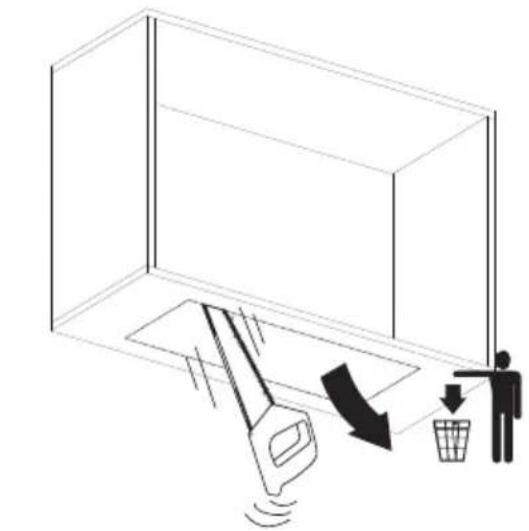

1. Ürün montaj yapılacağı alan kesildikten sonra, Bu ölçülere göre A,B,C,D ile işaretli nok-talardan ∅3 mm matkapla delik deliniz. (Res. 13)

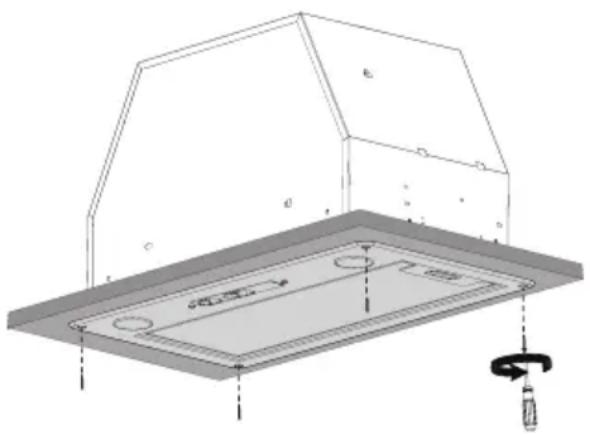

1. Davlumbazı mutfak dolabına yerleştiriniz ve daha önce delmiş olduğunuz 4 adet montaj deliğine davlumbazı takınız. Montaj vidaları ile sabitleyiniz. (Res. 14).

Ürünün hava çıkışına alüminyum borunun bir ucunu takınız. Alüminyum borunun diğer ucunu mutfak baca-ına takınız, bu iki bağlan- tının aspiratörün en yüksek devirde çalıştığıında çıkma-yacak sıkılıkta olduğundan emin olunuz. Alüminyum boruda yükümler ve dir-sekler hava emiş gücünde azalmalara neden olaca- gından fazla diresek ve yükümlerden mümkün olduğunca kaçınılmalıdır.

12 ÜRÜNÜN KULLANIMI

Res. 15

1. Lambayı kapatmak için bu konuma getiriniz (Res. 15).
2. Lambayı açmak için bu konuma getiriniz ( Res. 15 ).
3. Ürünü kapatmak için bu konuma getiriniz ( Res. 15 ).
4. Ürünü 1. devirde çalıştırmak için bu konuma getiriniz (Res. 15).
5. Ürünü 2. devirde çalıştırmak için bu konuma getiriniz (Res. 15).
6. Ürünü 3. devirde çalıştırmak için bu konuma getiriniz (Res. 15).

13 LAMBALARIN DEĞİŞİMİ

Cihazın lambası arızalandığında satıcınıza veya müşteri hizmetlerine başvurunuz.

Ampul Gücü (W)	1,5
Duy / Soket Soket
Ampul Voltajı (V)	220 - 240
Boyut (mm) 46x46mm
Enerji Sınıfı G

14 YETKİLİ SERVİS

Aydınlatma Çalışmıyorsa:

Fişin prize takıldığından ve sigortaların sağlam olduğundan emin olunuz.
■ Ampulleri kontrol ediniz. Bu kontrolü yaparken mutlaka cihazın fişini prizden çekiniz. Ampuller gevşemiş ise sıkınız, sıkmanıza rağmen hala yanmıyorsa ampulleri değiştirebilirsiniz.

Oluşabilecek Arızalar ve Servis Çağırmadan önce Yapabilecekleriniz:

A) Cihaz hiçbir şekilde çalışmıyorsa:

Cihazın fişi takılı mı veya prize tam oturmuş mu kontrol ediniz.
Cihazın bağlı olduğu sigortayı ve evinizin ana sigortasını kontrol ediniz.

Cihazın performansı yeterli değilse veya çalışırken yüksek ses yapı-yorsa:

Cihazın bacasının çıkış çapı yeterli mi? (min.120 mm).
■ Metal filtreler temiz mi? Kontrol ediniz.
Davlumbazı bacasız olarak kullanıyorsanız, karbon filtrelerin 6 aydan eski olmamasına dikkat ediniz.
Hava akımını sağlamak için mutfağınızı yeterli olarak havalandırmaya özen gösteriniz. Eğer cihazın performansı hala sizi memnun etmiyorsa yetkili servisine başvurunuz.

Problemler ve Çözümler

Hata tanımı Sebep Yardım
Ürün Çalışmıyor Elektrik Bağlantısını Kontrol et.		Şebeke voltajı 220-240 V olmalı, ürün topraklı prize bağlanmalıdır.
Aydınlatma Lambası Yanmıyor	Elektrik Bağlantısını Kontrol et.	Şebeke voltajı 220-240 V olmalı, ürün topraklı prize bağlanmalıdır.
Aydınlatma Lambası Yanmıyor	Lamba anahtarını Kontrol Et.	Lamba anahtarı açık konumda olmalıdır.
Aydınlatma Lambası Yanmıyor	Ampulleri Kontol Et.	Ürünün ampulleri sağlam olmalıdır.
Ürün Hava Çekişi Zayıf	Alüminyum Filtreyi Kontrol Et.	Alüminyum kaset filtre normal şartlarda ayda 1 kes yıkanmalıdır.
Ürün Hava Çekişi Zayıf	Hava Çıkış Bacasını Kontrol Et.	Hava Çıkış Bacası Açık Olmalıdır.
Ürün Hava Çekişi Zayıf	Karbon Filtreyi Kontrol Et.	Karbon filtre kullanılan ürünlerde karbon filtre normal şartlarda 3 ayda bir değiştirilmelidir.
Dışarı Hava Vermiyor(Bacasız Kul-lanım)	Alüminyum Filtreyi Kontrol Et.	Alüminyum kaset filtre normal şartlarda ayda 1 kes yıkanmalıdır.
Dışarı Hava Vermiyor(Bacasız Kul-lanım)	Karbon Filtreyi Kontrol Et.	Karbon filtre kullanılan ürünlerde karbon filtre normal şartlarda 3 ayda bir değiştirilmelidir.

15 TEKNİK TABLO

Besleme Geri-limi	220 - 240 V50Hz
Motor YalıtımSınıfı	F
Yalıtım Sınıfı CLASS I

Bu ürün 2014/30/EU (Elektroman-yetik Uyumluluk Yönetmeliği) ve 2014/35/EU(Alçak Gerilim (LVD) yönetmeli) sayılı Avrupa CE Direktiflerine uygundur.

Bu cihaz, Atık Elektrikli ve Elektronik Eşyaların Kontrolü Yönetmeliği'ne uygundur.

Teknik özellikler ve bu kılavuz, önceden haber verilmeden değişti- rilebilir.

16 SIGORTA

1. Ürün garanti belgesini muha-faza ediniz. Garanti belge-sinin ibraz edilememesi durumda ürüne garanti dışı işlem uygulanır. Ürün yanında satın alınacak yardımcı elemanlar ve akse-suarlar ürün garantisinin dışında tutulur. Kullanma kılavuzunda zamanla ve kul-lanıma bağlı olarak değiştiril-mesi gerektiği belirtilen sarf malzemeler garanti dışin-dadır.
2. SILVERLINE tarafından verilen bu garanti ürünün normalin dışında kullanılmasından doğacak arızaların giderilmesini kapsamadığı gibi, aşağıda ki durumlarda garanti dışıdır.
3. Kullanma hatalarından meydana gelen hasar ve arızalar,
4. Ürünün müşteriye tesli- minden sonraki yükleme, boşaltma ve taşıma sıra- sında oluşan hasar ve arı- zalar,
5. Voltaj düşüklüğü veya fazla- lığı; hatalı elektrik tesisatı; ürünün etiketinde yazılı vol- tajdan farklı voltajda kul- lanma nedenlerinden mey- dana gelecek hasar ve arızalar,

6. Yangın ve yıldırım düşmesi ile meydana gelecek hasar ve arızalar,

7. 1. Ürünün kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar.
8. Garanti belgesinin tekemmül ettirilerek tüketiciye verilmesi sorumluluğu, tüketicinin malı satın aldığı satıcı, bayi, acenta ya da temsilciliklerine aittir. Garanti belgesi üzerinde tahrifat yapıldığı, ürün üzerindeki orjinal seri numarası kaldırıldığı veya tahrif edildiği takdirde bu garanti geçersizdir.
9. Aspiratör ve davlumbazlarda kullanılan Alüminyum filtreler kılavuzda belirtildiği sürede ve şekilde temizlenmelidir. Filtrelerde kullanım neticesinde zamanla kararma, renk değişikliği görülebilir. Bu gibi durumlar normaldir, ürünün görev ve fonksiyonlarını yerine getirmesine engel değildir ve garanti kapsamına girmez.
10. Paslanmaz çelik ürünlerde kılavuzda belirtilen uyarılara dikkat edilmemesi halinde kararma, oksitlenme, yüzeyde dalgalanma görülebilir. Bu gibi durumlar garanti kapsamına girmez.

ÖNEMLİ: Aspiratörünüz HDI SİGORTA A.Ş. sigorta tarafından sigortalıdır.

ÖNEMLİ 2 : Aspiratörünüz sigorta- sının geçerli olması için garanti belgesini mutlaka onaylatınız. Nak- liye ve Taşıma ile ilgili Uyarılar

Ürününüzün ambalajında kullanılmış olan tüm malzemeler geri dönüşüme uygundur.
Nakliye esnasında koli üzerinde belirtmiş olan işaretlere uyunuz.
Ürününüzü taşımak için kolinin yan kısımlarında bulunan elcek yerlerinden tutunuz.
Eğer nakliye ihtiyacınız olursa;
Orjinal ambalajını saklayınız.
Orjinal ambalaj ile taşıyınız, ambalaj üzerindeki taşıma işaretlerine uyunuz.
Orjinal ambalajı yok ise;
Aspiratörün üzerine ağır cisim koymayınız.

17 GARANTI ŞARTLARI

GARANTI ŞARTLARI

1. Garanti süresi malın leslim tarihinden itibaren başlar ve 2 yıldır.
2. Bütün parçaları dahil olmak üzere malin tamamı firmamız tarafından garanti süresince garanti kapsamındadır.
3. Malin garanti süresi içerisinde anzalanması durumunda, tamirde geçen süre garanti süresine eklenir. Malin tamir süresi en fazla 20 iş günüdür. Bu süre mala ilişkin arızanın servis istasyonuna, servis istasyonunun olmaması durumunda, malin saticisi, bayii, acentesi, temsilciliği, ithalatçısı veya imalatçışından birisine bildirim tarihinden itibaren başlar. Malin arızasının, 10 iş günü içinde giderilmemesi halinde; üretici veya ithalatçı, malin tamiri tamamlanıncaya kadar, benzer özelliklere sahip başka bir mali tüketicinin kullanımına tahsis etmek zorundadır.

4. Malin garanti süresi içinde, gerek malzeme ve işçilik, gerekse montaj hatalarından dolayı anzalanması halinde, işçilik masrafi, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep edilmeksizin tamiri yapılacaktır.

5. Malin ayıplı olduğunu anlaşılması durumunda tüketici;

a) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
b) Satılanı alkoyup ayıp oranında satış bedelinden indirim isteme.
c) Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme.
d) İmkan varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlilik haklarından birini kullanabilir. Satici, tüketicinin tercih ettigi bu talebi yerine getirmekle yükümlüdür.
6. Tüketicinin ücretsiz onanım hakkını kullanması halinde malin;

a) Garanti süresi içinde tekrar arızalanması,

b) Tamiri için gereken azami sürenin aşılması.

c) Tamirinin mümkün olmadığıinin, yetkili servis istasyonu, satici, Gretici veya ithalatçı tarafından bir raporla belirlenmesi, durumlarında; tüketici malin bedel iadesini, ayıp oranında bedel indirimini veya imkan varsa malin ayipsiz misli ile değiştirilmesini satıcıdan talep edebilir. Satici, tüketicinin talebini reddedemez. Bu talebin yerine getirilmemesi durumunda satici, üretici ve ithalatçı müteselsilen sorumludur. Malin ayipsiz misli ile değiştirilmesinin satici için orantisiz güçlükleri beraberinde getirecek olması halinde tüketici, sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir.

1. Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızaların yanı sıra aşağıda açıklanan koşullarda, Ürün garânti kapsamına girmez.
   a) Garanti Belgesi üzerinde malın seri numarasında tahrifat yapıldığı haller,
   b) SILVERLINE yetkili personeli ya da yetkili servisleri

haricinde kişilerin cihazın tamir ve tadiline müdahale etmesi sonucu oluşan arızalar,

c) Cihaza bağlanan dış donanımdan (regülatör, kesintisiz güç kaynağı vb.) kaynaklanan arızalar.
d) Anormal voltaj düşüklüğü veya fazlalığından, hatalı elektrik tesisatından, cihazın etiketinde belirtilenden farklı bir şebeke gerilimine bağlanmasıyla oluşan arızalar,
e) Malın tesliminden sonraki nakiller ve yerleştirme sonucu (düşme, aşırı sarsılma, darbe vs.) oluşabilecek arızalar,
f) Cihazın kullanım hatalarından meydana gelen diş ve iç yüzeylerdeki bozuima, çizilme, kırılmalar ve anzalar,

g) Doğa olaylarının (yıldırım, sel, su baskını, deprem, yangın vs.) yol açacağı arızalar.

Garanti Belgesinin tekemmül ettirilerek tüketiciye verilmesi sorumluluğu tüketicinin mali satın aldığı yetkili satıcı, acente ya da temsilciliklere aittir.

Tüketiciler: Şikayet ve itirazlar için tüketici mahkemelerine ve tüketici hakem heyetlerine başvurabilir. Garantı belgesi ile ilgili olarak çıkablelecek sorunlar için T.C. Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğüne başvurabilir.

MÜŞTERİ SEÇİMLİLİK HAKLARI

1. Malın ayıplı olduğunu anlaşılması durumunda tüketici;

a) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
b) Satilanı alıkoyup ayıp oranında satış bedelinden indirim isterne,
c) Aşırı bir masraf gerektirmediği takdirde, bütün masrafları saticiya ait olmak üzere satılanın ücretsiz onarılmasını isteme,
d) İmkan varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlilik haklarından birini kullanabilir. Satıcı, tüketicinin tercih ettiği bu talebi yerine getirmekle yükümlüdür.
2. Tüketicinin ücretsiz onarım hakkını kullanması halinde malin;
a) Garanti süresi içinde tekrar arızalanması,
b) Tamiri için gereken azami sürenin aşılması,
c) Tamirinin mümkün olmadığıinin, yetkili servis istasyonu, satici, üretici veya ithalatçı tarafından bir raporla belirlenmesi, durumlarında; tüketici malin bedel iadesini, ayıp oranında bedel indirimini veya imkan varsa malin ayıpsız misli ile değiştirilmesini satıcıdan talep edebilir.
Satici, tüketicinin talebini reddedemez.
Bu talebin yerine getirilmemesi durumunda satici, üretici ve ithalatçı müteselsilen sorumludur. Malin ayıpsız misili ile değiştirilmesinin satici için orantisiz güçlükleri beraberinde getirecek olması halinde tüketici, sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir. Tüketiciler: Şikayet ve itirazlar için tüketici mahkemelerine ve tüketici hakem heyetlerine başvurabilir.

18 GARANTI BELGESİ

GARANTI BELGESİ

MALIN

Cinsi

DAVLUMBAZ

Markasi

SILVERLINE

Modeli

Ürün Kodu

Seri No

SATICI FİRMANIN

Unvani

Adresi

Tel-Faks

Fatura Tanhi

Fatura No

Yetkili Kaşe ve İmza

Teslim Tarihi ve Yeri

Azami Tamir Süresi 20 İşgünü

Garanti Süresi

2YII

ÜRETİCİ FİRMA / MANUFACTURER COMPANY

SILVERLINE Ev Gereçleri Satis ve Pazarlama A.Ş.

Defterdar Mah. Otakçılar Cad. No: 78 Kat:2 İç Kapı No:19

Eyüp / İstanbul P.K. 34050

Tel: [phone] Faks: 0 212 481 40 08

444 4 758

ALICININ

Adı, Soyadı

Adresi

Tel

SILVERLINE EV GEREÇLERİ

SATIŞ VE PAZARLARA ANONİM ŞIRKETİ

Defterdar M#. Dlakcilar Clad.

No:78 K:2 I.K:19 K/2405 Ev üp / IST

Tel: [phone] Faks: 0 212 481 40 08

Marmara Kecumlar V.D. 769078 9456 ITO:549979

Mersis N O:07890-3894-5600018

SILVERLINE

www.silverline.com

Res. 17

SILVERLINE EV GEREÇLERİ SATIŞ VE PAZARLAMA A.Ş.

Defterdar Mah. Otakçılar Cad. No: 78 Kat:2 İç Kapı No:19 Eyüp / İstanbul P.K. 34050

0212 484 48 00 (pbx) 0212.481 40 08
