KULLANIM KILAVUZU P 275 Arçelik

Aspiratör Kullanma kılavuzu

P 275 P 280

Lütfen önce bu kılavuzu okuyun!

Değerli Müşterimiz,

Modern tesislerde üretilen ve titiz kalite kontrolünden geçirilmiş olan ürününüzün size en iyi verimi sunmasını istiyoruz.

Bunun için, bu kılavuzun tamamını ürününüzü kullanmadan önce dikkatle okumanızı ve bir başvuru kaynağı olarak saklamanızı rica ederiz.

Bu kullanma kılavuzu...

Ürününüzü hızlı ve güvenli bir şekilde kullanmanıza yardımcı olacaktır.

• Ürünü kullanmadan ve çalıştırmadan önce kullanma kılavuzunu okuyun.
• Özellikle güvenlikle ilgili bilgilere uyun.
• Daha sonra da ihtiyacınız olabileceği için kullanma kılavuzunu kolay ulaşabileceğiniz bir yerde saklayın.
• Ayrıca ürünle birlikte ilave olarak verilen diğer belgeleri de okuyun. Bu kullanma kılavuzunun başka modeller için de geçerli olabileceğini unutmayın. Modeller arasındaki farklar kılavuzda açık bir şekilde vurgulanmıştır.

İçindekiler

1 Güvenlik Uyarıları 2
2 Cihazınızın Teknik Özellikleri ....3
3 Cihazınızın Montajı......4-6
4 Cihazınızın Kullanılması....7
5 Bakım, Temizlik ve Nakliye 8
6 Tüketici Hizmetleri 9

1 Güvenlik Uyarıları

• Aspiratörünüzün montajı yapılmadan fişini prize takmayınız.
• Kullanma voltaji 220 - 240 volttur.
• Ürünün yerinin ve elektrik tesisatının hazırlanması müşteriye aittir.
• Sobaların bağlı olduğu bacalara, atık gazın atıldığı bacalara veya alev yükselen bacalara bağlantı yapmayınız.
• Aspiratörünüzün alt yüzeyi ile fırının üst yüzeyi arasındaki yükseklik, en az 65 cm olmalıdır.
• Aspiratörünüzü filtresiz çalıştırmayınız. Aspiratörünüz çalışırken filtreleri yerinden çıkarmayınız.
• Aspiratörünüzün lambalarını uzun süre çalıştırdıktan sonra bu lambalara dokunmayınız. Isinan lambalar elinizi yakabilir.
• Kızartma yaparken aspiratörünüzü arada bir kontrol ediniz. Fazla ısınmış yağ aspiratörünüze sıçrayarak tehlike yaratabilir.
• Temizleme periyodik sürele uygun yapılmaz ise aspiratörünüzde yanma riski oluşabilir.
• Aspiratörünüzün altında yüksek alev oluşturmayınız. Aksi takdirde alüminyum filtredeki yağlar tutuşarak yangına neden olabilir.

• Gazlı ocak kullanıyorsanız, aspiratör çalışırken ocaklardan hiçbirini boş olarak açık bırakmayın. Ocağın üzerinden kabınızı aldığınızda mutlaka ocağı kapatın. Pişirme kabını ocağın üzerinden almadan önce ocağı kapatmanızı tavsiye ederiz.

• Ocakların üzerine tencere veya tavayı koyduktan sonra aspiratörünüzü çalıştırınız.

• Mutfak havasının kokulardan ve yemek pişirirken oluşan buhardan iyi temizlenmesi için, pişirme veya kızartma işi bittikten sonra aspiratörünüzü bir süre daha çalıştırınız.
• Aspiratörünüz çalışırken, özellikle gazlı ocaklar ile birlikte aynı anda kullanıldığında ortama temiz hava girmesini sağlayınız.
• Ambalaj malzemeleri tehlike oluşturabileceği için çocuklardan uzak tutunuz.
• Eğer montaj sırasında bükülme veya dirsek yapılmazsa baca bağlantı borusunun uzunluğu 4 ile 5 metre kadar olabilir. Borunun 5 metreden daha uzun olması zorunluluğu varsa aspiratörünüzün dahili kullanımda karbon filtreli olarak çalıştırılması tavsiye olunur.
• Ürününüz, fiziksel (görsel, işitsel) veya zihinsel engelliler, çocuklar ve deneyim, bilgi eksikliği olan kişiler tarafından, güvenliklerinden sorumlu bir kişinin gözetimi olmaksızın, kullanılmamalıdır. Çocuklar ürün kullanılırken gözetim altında bulundurulmalı ve çocukların ürün ile oynamadıklarından emin olunmalıdır.
• Yukarıdaki uyarılara uyulmamasından kaynaklanan sorunlardan firmamız sorumlu olmayacaktır.
• Bu ürün evlerde kullanılmak üzere tasarlanmıştır.
• Aspiratörünüzün montajı için size en yakın Arçelik Yetkili Servisi'ne başvurunuz.

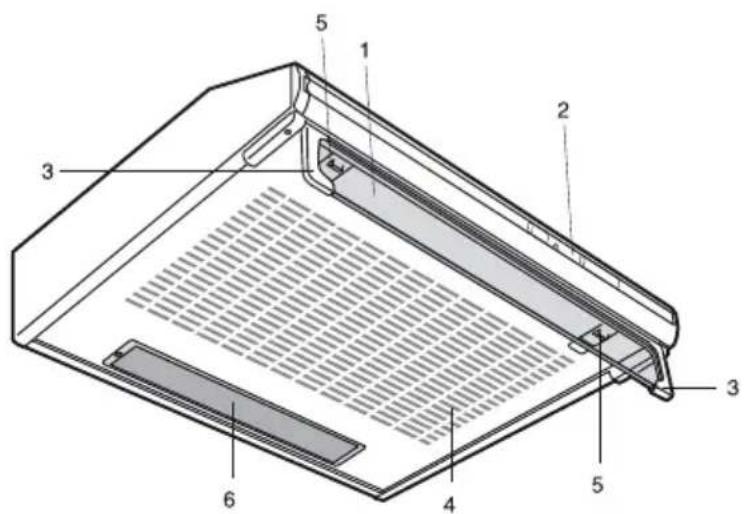

2 Cihazınızın Teknik Özellikleri

1. Siperlik camı (P 275 hariç)
2. Motor kumanda anahtari
3. Siperlik camı taşıyıcısı (P275 hariç)
4. Delikli panel (filtre koruma paneli)
5. Delikli panel mandali
6. Lamba cami
7. Alüminyum filtreler
8. Alüminyum filtre kilidi

P 275 / P 280

	P 275 P 280
Genişlik	: 598 mm	: 598 mm
Derinlik	: 490 mm	: 490 mm
Yükseklik	: 135 mm	: 135 mm
Besleme gerilimi	: 220-240 V - 50 Hz	: 220-240 V - 50 Hz
Kapasite	: 210 m^3 / saat	: 250 m^3 / saat
Kumanda	: 3 kademeli, sürgülü	: 3 kademeli, sürgülü
Motor gücü	: 85 W	: 100 W
Lamba gücü	: 1 × 28 W	: 1 × 28 W
Toplam güç	: 113 W	: 128 W
Hava çıkış borusu çapı	: 120 mm	: 120 mm
Net ağırlık	: 6.29 kg	: 6.29 kg
Renk	: Beyaz	: Beyaz

Ürünün üzerinde bulunan işaretlemelerde veya ürünle birlikte verilen diğer baskılı dökümanlarda beyan edilen değerler, ilgili standartlara göre labaratuar ortamında elde edilen değerlerdir, bu değerler, ürünün kullanım ve ortam şartlarına göre değişebilir.

Kullanım ömrü: 10 yıldır (Ürünün fonksiyonunu yerine getirebilmesi için yedek parça bulundurma süresi).

Aspiratörünüzün montajı

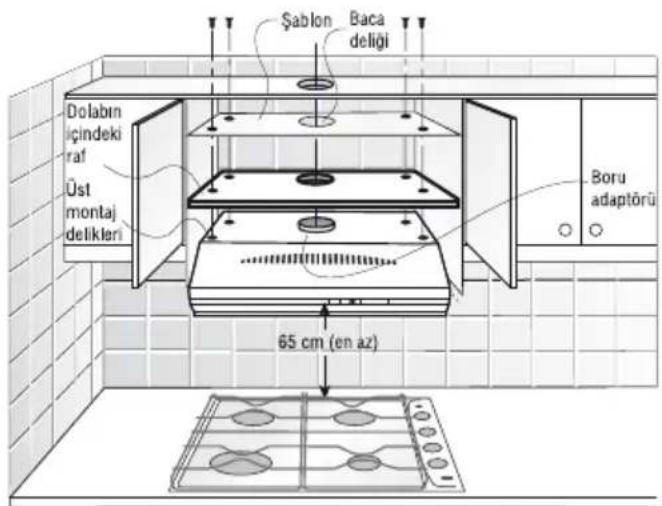

Aspiratörünüz mutfak mobilyasına montaj edilebilir. (Şekil 1)

Şekil 1

- Daha önceden delinmiş dolaba montaj:

Daha önce delinmiş deliklerden 4 adet 4.2 x 45 mm'lik vidalarla (aspiratörünüzle beraber verilmektedir) dolabın altına bağlantı yapınız. Bu durumda filtre muhafaza panelini/kaset filtreyi çıkarmaya gerek yoktur.

Aspiratörünüzle birlikte verilen kağıt montaj şablonunu kullanarak 4 adet bağlantı deliğini deliniz ve yukarıdaki talimatları uygulayınız.

• Duvara montaj (Opsiyonel):

Aspiratörünüzü duvara monte ettirecekseniz, dübel ve/veya askı braketi setini yetkili servisinizden temin edebilirsiniz.

Dikkat! Fırının üst yüzeyi ile aspiratörün alt yüzeyi arasındaki yükseklik en az 65 cm olmalıdır.

Kullanım şekli

Aspiratörünüz hem emilen havayı dış ortama atmaya (bacaya bağlı olarak) hemde dahili dolaşima uygun olarak çalışabilir (karbon filtreli).

Tüm mutfak aspiratörleri baca bağlantı durumda daha verimli çalışır. Ancak kış süresince ortamdaki ısının dışarı atılmaması için dahili dolaşım konumunda çalıştırmak daha ekonomik olabilir.

3

Cihazınızın Montajı

Üstten bağlantı yapmak istiyorsanız aspiratörünüzle birlikte verilen 120 mm çapındaki boru bağlantı parçasını üstteki yuvaya boru bağlantı parçasının tırnakları tam yerine oturacak şekilde takınız. Bu durumda arka çıkışta bulunan kör tapaya herhangi bir müdahalede bulunmayınız. Arkadan bağlantı yapmak istiyorsanız kör tapayı bulunduğu yerden sökünüz ve yukarı takınız. Kör tapanın yerine de boru bağlantı parçasını takınız. Gerekli işlemleri yaparken aspiratörün baca bağlantısını hiçbir zaman başka amaçlarla kullanılan bir bacaya bağlamayınız.

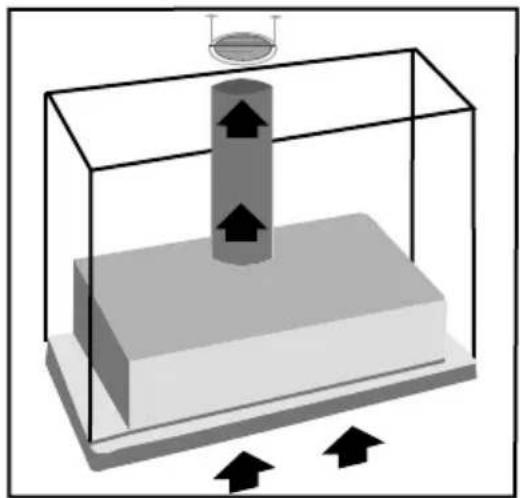

Baca bağlantısız (karbon filtreli) kullanım

Aspiratörün filtre muhafaza panelini açınız (P 275 / P 280).

Eğer karbon filtre takılarak dahili dolaşım konumunda kullanılacaksa buraya bir menfez takılmalıdır. (Şekil 5.1) Dolabın içinde kalan borunun etrafi istenildiği şekilde kapatılabilir.

Not: Hava çıkış borusunun temini müşteriye aittir.

Alüminyum filtreleri çıkarınız (P 42).

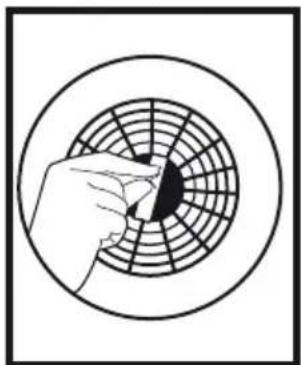

Seçme mandalını RECYCLING konumuna getiriniz. (Şekil 3). Bu durumda aspiratöre karbon filtre takılması gerekmektedir. Karbon filtreyi temin ettikten sonra yuvas oturttunuz ve sabitle tapasını kullanarak y sabitleyiniz (Şekil 5.2)

Not: Karbon filtreleri ücret karşılığı Yetkili Servislerden temin edebilirsiniz.

3

Cihazınızın Montajı

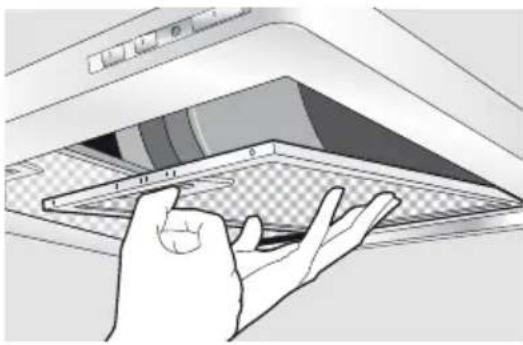

1. Filtreyi değiştirmek için; ön taraftaki iki adet delikli panel mandalını içe doğru itiniz (Şekil 6).
2. Tırnakları yuvalarından kurtarıp, delikli paneli yerinden çıkarınız.

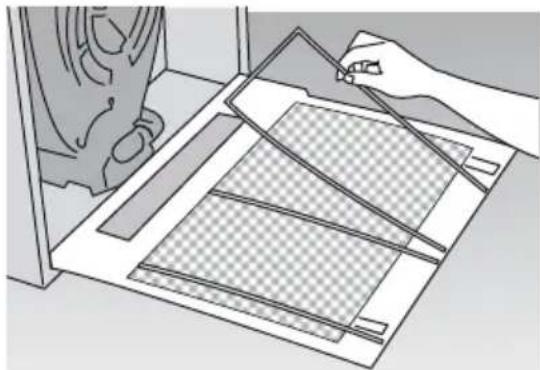

3. Çıkardığınız delikli paneli düz bir zemin üzerine koyunuz; iki adet filtre tutucusunu çıkarınız (Şekil 7).

Filtreyi alıp yıkadıktan sonra tekrar yerine oturtup takınız, ve filtre tutucularla sabitleştirdikten sonra delikli paneli yerine takınız (Şekil 7).

Dikkat! Filtrenizi bulaşik makinesinde yıkamayınız.

Dikkat! Bakım işlemi yapılmadan önce, ürünün fişini prizden çekin, veya şalteri kapatın veya aspiratörü besleyen sigortayı gevşetin, kapatın.

Not: Alüminyum filtrelerinizi bulaşik makinesinde de yıkayabilirsiniz.

Alüminyum filtrelerin sökülmesi

1. Alüminyum filtre kilidini ileri itiniz.
2. Sonra aşağı doğru hafifçe indirip öne çekiniz. Aksi halde filtreyi eğebilirsiniz. (Şekil 8)
   Yıkadıktan sonra alüminyum filtreyi yukarıdaki adımları tersinden uygulayarak yuvasına tekrar takınız.

Karbon filtre (Bacasız kullanım)

Mutfağınızda baca yok ise, aspiratörünüzü çalıştırmak için koku giderici filtre kullanmanız gerekir. Koku giderici karbon filtre; baca bulunmayan mutfaklarda alınan havanın temizlenip tekrar ortama verilmesini sağlar.

Dikkat!

Karbon filtre asla yıkanmamalıdır. Normal kullanımda 4 ayda bir değiştirilmelidir. Karbon filtreyi ücret karşılığı Beko Yetkili Servislerinden temin edebilirsiniz. (Detaylı bilgi için sayfa 4-5'e bakınız.)

4 Cihazınızın Kullanılması

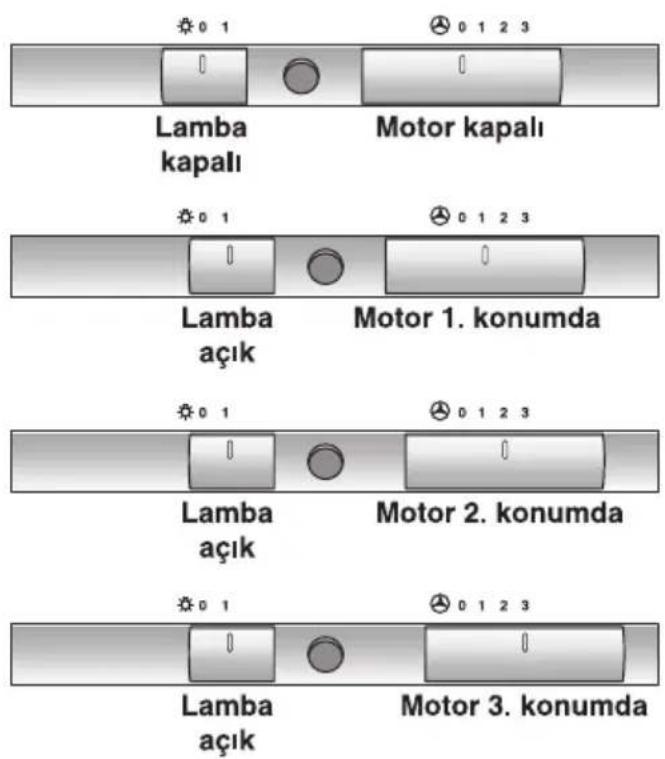

Aspiratörünüz ön panelde bulunan sürgülü tip bir kontrol paneli ile kumanda edilir.

Aspiratörünüz 3 kademeli hıza sahiptir.

1. konum hafif havalandırma
2. konum orta havalandırma
3. konum hızlı havalandırma
   0 konumunda motor çalışmaz,
   havalandırma olmaz.

Anahtar tuşlarındaki fonksiyonlar (P 275 / 280)

Aydınlatma lambası

Aydınlatma lambasını motordan bağımsız olarak kontrol panelindeki lamba anahtarı ile açıp kapatabilirsiniz.

5 Bakım, Temizlik ve Nakliye

Bakım ve temizlik

1. Temizliğe başlamadan önce fişi prizden çıkarınız. Ürününüzü temizlerken kullanacağını temizlik malzemelerinin boyalı ve paslanmaz çelik yüzeyleri çizebilecek partiküller içermemesine dikkat ediniz. Krem veya sıvı temizleyiciler kullanınız.
2. Özellikle kızartma türü yemekler yaptıktan hemen sonra aspiratörünüzü temizlemeye özen gösteriniz.
3. Aspiratörü ılık suda veya hafif deterjanlı suda ıslatılmış bezle silip temizleyiniz. Çıkmayan yağ v.s. için piyasadan temin edebileceğiniz temizleyicileri üzerindeki uyarılara dikkat ederek kullanabilirsiniz. Ancak çizici, aşındırıcı temizlik malzemeleri kullanmayınız.

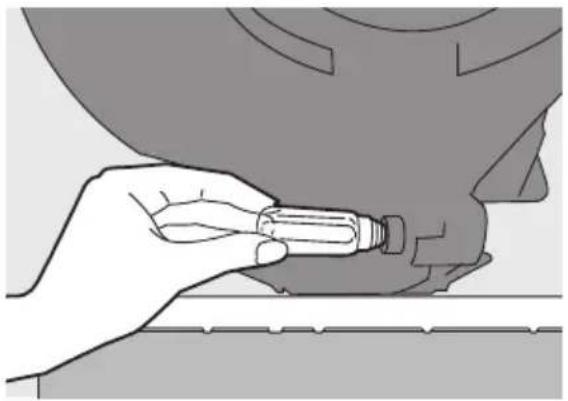

Aydınlatma lambasının değiştirilmesi

Aspiratörünüzde, P 275 ve P 280 modellerinde 1 adet 28W lamba bulunmaktadır. P 275 ve P 280 model ürünlerde delikli paneli açarak, lambaları rahatlıkla söküp değiştirebilirsiniz.

P 275 / P 280

Eğer nakliye ihtiyacınız olursa;

1. Mümkünse orijinal kutusu ile taşıyınız, kutu üzerindeki taşıma işaretlerine uyunuz.
2. Orijinal kutusu yok ise nakliye sırasında siperlik camının hareketini önlemek için, delikli panele bantlayınız.
3. Cama ve diğer boyalı yüzeylere gelebilecek darbelere karşı önlem alınız.
4. Taşıma sırasında ürünü normal konumda tutunuz.

Değerli Müşterimiz,

Sizlere iyi ürün vermek kadar, iyi hizmet vermenin de önemine inanıyoruz. Bu nedenle siz bilinçli tüketicilere çok geniş kapsamlı yeni hizmetler sunmaya devam ediyoruz.

Yetkili Servislerimizin haftanın 7 günü 09:00 - 22:00 saatleri arasında hizmet verme-ye başlamasının ardından, Arçelik Çağrı Merkezi haftanın 7 günü 24 saat yeni telefon numarası 444 0 888 ile canlı olarak hizmet vermeye başladı.

Doğrudan bu numarayı çevirerek Arçelik Çağrı Merkezine başvurabilir ve arzu ettiğiniz hizmeti talep edebilirsiniz.

Arçelik Çağrı Merkezi

444 0 888

(Sabit telefonlardan veya cep telefonlarından alan kodu çevirmeden *)

Diğer Numara:

(0216) 585 8 888

Çağrı Merkezimize ayrıca www.arcelik.com adresindeki Tüketici Hizmetleri bölü- münde bulunan formu doldurarak ya da 0216 585 8 888 nolu telefonu arayarak ya da 0216 423 23 53 nolu telefona faks çekerek de ulaşabilirsiniz.

Yazılı başvurular için adresimiz: Arçelik Çağrı Merkezi, Ankara Asfaltı Yanı, 34950 Tuzla/İSTANBUL

Aşağıdaki önerilere uymanızı rica ederiz.

1. Ürününüzü aldığınızda Garanti Belgesini Yetkili Saticinıza onaylattırınız.
2. Ürününüzü kullanma kılavuzu esaslarına göre kullanınız.
3. Ürününüzle ilgili hizmet talebiniz olduğunda yukarıdaki telefon numaralarından Çağrı Merkezimize başvurunuz.
4. Hizmet için gelen teknisyene "teknisyen kimlik kartı"ni sorunuz.
5. İşiniz bittiğinde servis teknisyeninden "HİZMET FİŞİ" istemeyi unutmayınız.
   Alacağınız Hizmet Fışı, ilerde ürününüzde meydana gelebilecek herhangi bir sorunda size yarar sağlayacaktır.
6. Kullanım ömrü: 10 yıldır. (Ürünün fonksiyonunu yerine getirebilmesi için gerekli yedek parça süresi.)
