KULLANIM KILAVUZU P 285 Arçelik

Aspiratör Kullanma kılavuzu

P 275 P 285

Lütfen önce bu kılavuzu okuyun!

Değerli Müşterimiz,

Modern tesislerde üretilen ve titiz kalite kontrolünden geçirilmiş olan ürününüzün size en iyi verimi sunmasını istiyoruz.

Bunun için, bu kılavuzun tamamını ürününüzü kullanmadan önce dikkatle okumanızı ve bir başvuru kaynağı olarak saklamanızı rica ederiz.

Bu kullanma kılavuzu...

Ürününüzü hızlı ve güvenli bir şekilde kullanmanıza yardımcı olacaktır.

• Ürünü kullanmadan ve çalıştırmadan önce kullanma kılavuzunu okuyun.
• Özellikle güvenlikle ilgili bilgilere uyun.
• Daha sonra da ihtiyacınız olabileceği için kullanma kılavuzunu kolay ulaşabileceğiniz bir yerde saklayın.
• Ayrıca ürünle birlikte ilave olarak verilen diğer belgeleri de okuyun. Bu kullanma kılavuzunun başka modeller için de geçerli olabileceğini unutmayın. Modeller arasındaki farklar kılavuzda açık bir şekilde vurgulanmıştır.

i Ç i N D E K İ L E R

1. Bölüm / Aspiratörünüzü kullanmadan önce dikkat etmeniz gereken noktalar ve güvenlik uyarıları

1. Bölüm: Aspiratörünüzün kullanılması

1. Bölüm: Aspiratörünüzün teknik özellikleri

1. Bölüm: Bakım, temizlik ve nakliye ile ilgili bilgiler

1. Bölüm: Aspiratörünüzün montajı

1. Bölüm: Tüketici Hizmetleri

1. Bölüm/ Aspiratörünüzü kullanmadan önce dikkat etmeniz gereken noktalar ve güvenlik uyarıları

Aspiratörünüzün montajı yapılmadan fişini prize takmayınız.

Kullanma voltajı 220 - 240 voltur.

Ürünün yerinin ve elektrik tesisatının hazırlanması müşteriye aittir.

Sobaların bağlı olduğu bacalara, atık gazın atıldığı bacalara veya alev yükselen bacalara bağlantı yapmayınız.

Aspiratörünüzün alt yüzeyi ile fırının üst yüzeyi arasındaki yükseklik, elektrikli ocaklarda 65 cm'den, gazlı ya da mix ocaklarda 75 cm'den az olmamalıdır.

Aspiratörünüzü filtresiz çalıştırmayınız. Aspiratörünüzün çalışırken filtreleri yerinden çıkarmayınız.

Aspiratörünüzün lambalarını uzun süre çalıştırdıktan sonra bu lambalara dokunmayınız. Isınan lambalar elinizi yakabilir.

Kızartma yaparken aspiratörünüzü arada bir kontrol ediniz. Fazla ısınmış yağ aspiratörünüze sıçrayarak tehlike yaratabilir.

Temizleme periyodik sürele uygung yapılmaz ise aspiratörünüzde yanma riski oluşabilir.

Aspiratörünüzün altında yüksek alev oluşturmayınız. Aksi takdirde alüminyum filtredeki yağlar tutuşarak yangına neden olabilir.

Gazlı ocak kullanıyorsanız, aspiratör çalışırken ocaklardan hiçbirini boş olarak açık bırakmayın. Ocağın üzerinden kabınızı aldığınızda mutlaka ocağı kapatın. Pişirme kabını ocağın üzerinden almadan önce ocağı kapatmanızı tavsiye ederiz.

Ocakların üzerine tencere veya tavayı koyduktan sonra aspiratörünüzü çalıştırınız.

Mutfak havasının kokulardan ve yemek pişirirken oluşan buhardan iyi temizlenmesi için, pişirme veya kızartma işi bittikten sonra aspiratörünüzü bir süre daha çalıştırınız.

Aspiratörünüz çalışırken, özellikle gazlı ocaklar ile birlikte aynı anda kullanıldığında ortama temiz hava girmesini sağlayınız.

Ambalaj malzemeleri tehlike oluşturabileceği için çocuklardan uzak tutunuz.

Eğer montaj sırasında bükülme veya dirsek yapılmazsa baca bağlantı borusunun uzunluğu 4 ile 5 metre kadar olabilir. Borunun 5 metreden daha uzun olması zorunluluğu varsa aspiratörünüzün dahili kullanımda karbon filtreli olarak çalıştırılması tavsiye olunur.

Çocuğunuzun bu cihaz ile oynamadığından emin olunuz. Küçük çocuklara bu cihazı kullandırmayınız.

Yukarıdaki uyarılara uyulmamasından kaynaklanan sorunlardan firmamız sorumlu olmayacaktır.

Bu ürün evlerde kullanılmak üzere tasarlanmıştır.

Aspiratörünüzün montajı için size en yakın Arçelik Yetkili Servisi'ne başvurunuz.

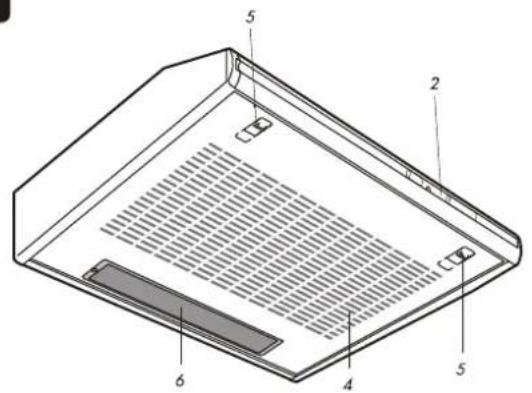

2. Bölüm/ Aspiratörünüzün teknik özellikleri

1. Siperlik camı
2. Motor kumanda anahtari
3. Siperlik camı taşıyıcısı
4. Delikli panel (filtre koruma paneli)
5. Delikli panel mandali
6. Lamba cami
7. Alüminyum filtreler
8. Alüminyum filtre kilidi

3. Bölüm/ Aspiratörünüzün montajı

Aspiratörünüzün montajı

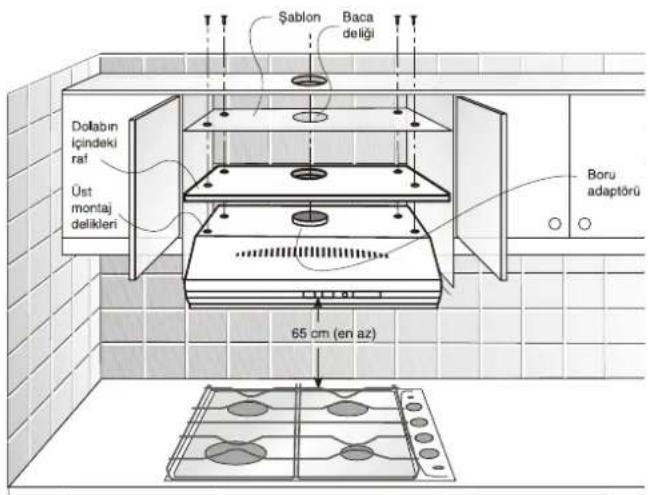

Aspiratörünüz mutfak mobilyasına montaj edilebilir. (Şekil 1)

Şekil 1

• Daha önceden delinmiş dolaba montaj:
Daha önce delinmiş deliklerden 4 adet 4.2 x 45 mm'lik vidalarla (aspiratörünüzle beraber verilmektedir) dolabın altına bağlantı yapınız. Bu durumda filtre muhafaza panelini/kaset filtreyi çıkarmaya gerek yoktur.
• Delinmemiş dolaba montaj:
Aspiratörünüzle birlikte verilen kağıt montaj şablonunu kullanarak 4 adet bağlantı deliğini deliniz ve yukarıdaki talimatları uygulayınız.
• Duvara montaj (opsiyonel):
Aspiratörünüzü duvara monte ettirecekseniz, dübel ve/veya askı braketi setini yetkili servisinizden temin edebilirsiniz.

Dikkat! Fırının üst yüzeyi ile aspiratörün alt yüzeyi arasındaki yükseklik elektrikli ocaklarda 65 cm'den, gazlı ya da mix ocaklarda 75 cm'den az olmamalıdır.

Kullanım şekli

Aspiratörünüz hem emilen havayı dış ortama atmaya (bacaya bağlı olarak) hemde dahili dolaşıma uygun olarak çalışabilir (karbon filtreli).

Tüm mutfak aspiratörleri baca bağlantı durumda daha verimli çalışır. Ancak kış süresince ortamdaki ısının dışarı atılmaması için dahili dolaşım konumunda çalıştırmak daha ekonomik olabilir.

Baca bağlantı kullanım

Aspiratörün filtre muhafaza panelini açınız.

Seçme mandalını DUCTING konumuna getiriniz (Şekil 3).

Dış ortama hava vermek için aspiratörünüzün üzerinde ve arkasında bacaya bağlantı yapmak üzere çıkışlar bulunmaktadır (Şekil 4).

Üstten bağlantı yapmak istiyorsanız aspiratörünüzle birlikte verilen 120 mm çapındaki boru bağlantı parçasını üstteki yuvaya boru bağlantı parçasının tırnakları tam yerine oturacak şekilde takınız. Bu durumda arka çıkışta bulunan kör tapaya herhangi bir müdahalede bulunmayınız.

Arkadan bağlantı yapmak istiyorsanız kör tapayı bulunduğu yerden sökünüz ve yukarı takınız. Kör tapanın yerine de boru bağlantı parçasını takınız.

Gerekli işlemleri yaparken aspiratörün baca bağlantısını hiçbir zaman başka amaçlarla kullanılan bir bacaya bağlamayınız.

Baca bağlantısız (karbon filtreli) kullanım

Aspiratörün filtre muhafaza panelini açınız (P 275 / P 285).

Seçme mandalını RECYCLING konumuna getiriniz (Şekil 3). Bu durumda aspiratöre karbon filtre takılması gerekmektedir. Karbon filtreyi temin ettikten sonra yuvasına oturttunuz ve sabitleme tapasını kullanarak yerine sabitleyiniz (Şekil 5).

Aspiratörün filtre muhafaza panelini kapatınız (P 275 / P 285).

Not: Karbon filtreleri ücret karşılığı Yetkili Servislerden temin edebilirsiniz.

P 275 P 285

Fırın üstü aspiratörünüz özel filtresi sayesinde yağ tutucu özelliği sahiptir. Filtrenin alüminyum yapılmasının nedeni temizlenebilir oluşudur. Filtrenizi 1 aylık periyodik sürelerle kontrol ediniz ve kirlendiğini gördüğünüzde deterjanlı suda yıkayıp durulayınız, kuruttuktan sonra tekrar yerine takınız.

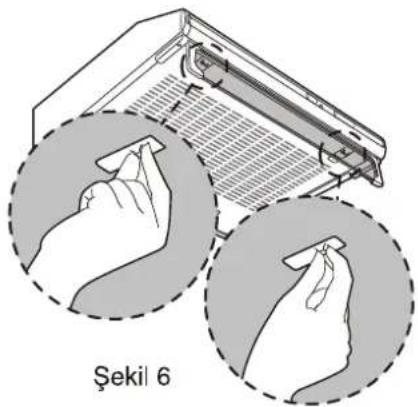

1. Filtreyi değiştirmek için; ön taraftaki iki adet delikli panel mandalını içe doğru itiniz (Şekil 6).
2. Tırnakları yuvalarından kurtarıp, delikli paneli yerinden çıkarınız.

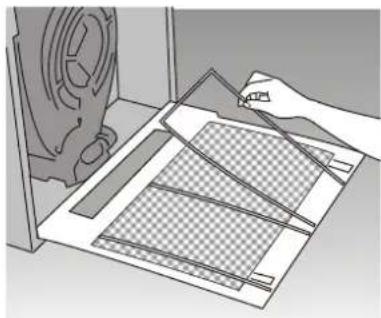

1. Çıkardığınız delikli paneli düz bir zemin üzerine koyunuz; iki adet filtre tutucusunu çıkarınız.

Filtreyi alıp yıkadıktan sonra tekrar yerine oturtup takınız, ve filtre tutucularla sabitleştirdikten sonra delikli paneli yerine takınız (Şekil 7).

Dikkat! Filtrenizi bulaşik makinesinde yıkamayınız.

Şekil 7

Bakım işlemi yapılmadan önce, ürünün fişini prizden çekin, veya şalteri kapatın veya aspiratörü besleyen sigortayı gevşetin, kapatın.

Karbon filtre (Bacasız kullanım) Bu filtre pişirme kokularını giderir.

Dikkat!

Karbon filtre asla yıkanmamalıdır. Normal kullanımda 4 ayda bir değiştirilmelidir. Karbon filtreyi ücret karşılığı Arçelik Yetkili Servislerinden temin edebilirsiniz. (Detaylı bilgi için sayfa 6'ya bakınız.)

4. Bölüm/ Aspiratörünüzün kullanılması

Aspiratörünüz ön panelde bulunan sürgülü tip bir kontrol paneli ile kumanda edilir.

Aspiratörünüz 3 kademeli hıza sahiptir.

1. konum hafif havalandırma

2. konum orta havalandırma

3. konum hızlı havalandırma

0 konumunda motor çalışmaz, havalandırma olmaz.

Not: P 275 ve P 285 modellerinin motor konumlarını kullanmak için, motorun açık konumda olması gerekmektedir.

Anahtar tuşlarındaki fonksiyonlar (P 275)

Anahtar tuşlarındaki fonksiyonlar (P 285)

Aydinlatma lambası

Aydınlatma lambasını motordan bağımsız olarak kontrol panelindeki lamba anahtarı ile açıp kapatabilirsiniz.

5. Bölüm/ Bakım, temizlik ve nakliye

Bakım ve temizlik

1. Temizliğe başlamadan önce fişi prizden çıkarınız. Ürününüzü temizlerken kullanacağını temizlik malzemelerinin boyalı ve paslanmaz çelik yüzeyleri çizebilecek partiküller içermemesine dikkat ediniz. Krem veya sıvı temizleyiciler kullanınız.
2. Özellikle kızartma türü yemekler yaptıktan hemen sonra aspiratörünüzü temizlemeye özen gösteriniz.
3. Aspiratörü ılık suda veya hafif deterjanlı suda ıslatılmış bezle silip temizleyiniz. Çıkmayan yağ v.s. için piyasadan temin edebileceğiniz temizleyicileri üzerindeki uyarılara dikkat ederek kullanabilirsiniz. Ancak çizici, aşındırıcı temizlik malzemeleri kullanmayınız.

Aydınlatma lambasının değiştirilmesi

Aspiratörünüzde, P 275 modelde 1 adet 28 W, P 285 modelde 2 adet 28 W lamba bulunmaktadır. P 275 ve P 285 model ürünlerde delikli paneli açarak, lambalarý rahat lýkla söküp deðiptirebilirsiniz.

P 275

Eğer nakliye ihtiyacınız olursa;

1. Mümkünse orijinal kutusu ile taşıyınız, kutu üzerindeki taşıma işaretlerine uyunuz.
2. Orijinal kutusu yok ise nakliye sırasında siperlik camının hareketini önlemek için, delikli panele bantlayınız.
3. Cama ve diğer boyalı yüzeylere gelebilecek darbelere karşı önlem alınız.
4. Taşıma sırasında ürünü normal konumda tutunuz.

6

Tüketici Hizmetleri

Değerli Müşterimiz,

Sizlere iyi ürün vermek kadar, iyi hizmet vermenin de önemine inanıyoruz. Bu nedenle siz bilinçli tüketicilere çok geniş kapsamlı yeni hizmetler sunmaya devam ediyoruz.

Yetkili Servislerimizin haftanın 7 günü 09:00 - 22:00 saatleri arasında hizmet vermeye başlamasının ardından, Arçelik Çağrı Merkezi haftanın 7 günü 24 saat yeni telefon numarası 444 0 888 ile canlı olarak hizmet vermeye başladı.

Doğrudan bu numarayı çevirerek Arçelik Çağrı Merkezine başvurabilir ve arzu ettiğiniz hizmeti talep edebilirsiniz.

Arçelik Çağrı Merkezi

444 0 888

(Sabit telefonlardan veya cep telefonlarından alan kodu çevirmeden *)

Diğer Numara:

(0216) 585 8 888

Çağrı Merkezimize ayrıca www.arcelik.com adresindeki Tüketici Hizmetleri bölü- münde bulunan formu doldurarak ya da 0216 585 8 888 nolu telefonu arayarak ya da 0216 423 23 53 nolu telefona faks çekerek de ulaşabilirsiniz.

Yazılı başvurular için adresimiz: Arçelik Çağrı Merkezi, Ankara Asfaltı Yanı, 34950 Tuzla/İSTANBUL

Aşağıdaki önerilere uymanızı rica ederiz.

1. Ürününüzü aldığınızda Garanti Belgesini Yetkili Saticınıza onaylattırınız.
2. Ürününüzü kullanma kılavuzu esaslarına göre kullanınız.
3. Ürününüzle ilgili hizmet talebiniz olduğunda yukarıdaki telefon numaralarından Çağrı Merkezimize başvurunuz.
4. Hizmet için gelen teknisyene “teknisyen kimlik kartı”ni sorunuz.
5. İşiniz bittiğinde servis teknisyeninden "HİZMET FİŞİ" istemeyi unutmayınız.
   Alacağınız Hizmet Fişi, ilerde ürününüzde meydana gelebilecek herhangi bir sorunda size yarar sağlayacaktır.
6. Kullanım ömrü: 10 yıldır. (Ürünün fonksiyonunu yerine getirebilmesi için gerekli yedek parça süresi.)

Arçelik tarafından verilen bu garanti, Aspiratör'ün normalin dışında kullanılmasından doğacak arızaların giderilmesini kapsamadığı gibi, aşağıdaki durumlar da garanti dışıdır:

1. Kullanma hatalarından meydana gelen hasar ve arızalar,
2. Ürünün müşteriye tesliminden sonraki yükleme, boşaltma ve taşıma sırasında oluşan hasar ve arızalar,
3. Voltaj düşüklüğü veya fazlalığı; hatalı elektrik tesisatı; ürünün etiketinde yazılı voltajdan farklı voltajda kullanma nedenlerinden meydana gelecek hasar ve arızalar,
4. Yangın ve yıldırım düşmesi ile meydana gelecek arızalar ve hasarlar.
5. Ürünün kullanma kılavuzlarında yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar.

Ürüne yetkisiz kişiler tarafından yapılan müdahalelerde ürüne verilmiş garanti sona erecektir.

Yukarıda belirtilen arızaların giderilmesi ücret karşılığında yapılır.

Ürünün kullanım yerine montajı ve nakliyesi ürün fiyatına dahil değildir.

Garanti belgesinin tekemmül ettirilerek tüketiciye verilmesi sorumluluğu, tüketicinin malı satın aldığı satıcı, bayi, acenta ya da temsilciliklere aittir. Garanti belgesi üzerinde tahrifat yapıldığı, ürün üzerindeki orijinal seri numarası kaldırıldığı veya tahrif edildiği takdirde bu garanti geçersizdir.

Ürününüz Arçelik A.Ş. adına Flaminia Aspiratör İmalat ve Ticaret A.Ş. (İnönü Mah. Üçtepeler Küme Yapıları No: 7 Muradiye/MANİSA-TÜRKİYE Tel: [phone] Fax: [phone] E-mail: [e-mail]) tarafından ürettilmiştir.

Ürününüzün CE uygunluğu IMQ Spa (Via Quintiliano 43 - 20138 Milano İTALYA

Tel: [phone] - Fax: [phone] E-mail: [e-mail]) tarafından onaylanmıştır.

İmalatçı/İthalatçı: ARÇELİK A.Ş. Genel Müdürlüğü Karaağaç Cad. No: 2-6 Sütlüce 34445 İstanbul / Türkiye

aspiratör

arçelik

Garanti Belgesi

ARÇELİK Aspiratör'ün, kullanma kılavuzunda gösterildiği şekilde kullanılması ve Arçelik'in yetkili kıldığı Servis elemanları dışındaki şahısılar tarafından bakım, onarım veya başka bir nedenle müdahale edilmemiş olması şartıyla, bütün parçaları dahil olmak üzere tamamı malzeme, işçilik ve üretim hatalarına karşı 2 (İKİ) YIL SÜRE İLE GARANTI EDİLMİŞTİR.

Garanti kapsamı içinde gerek malzeme ve işçilik gerekse montaj hatalarından dolayı arızalanması halinde yapılan işlemler için işçilik masrafi, değiştirilen parça bedeli ya da başka bir ad altında hiçbir ücret talep edilmeyecektir. Garanti süresi içinde yapılacak onarımlarda geçen süre, garanti süresine ilave edilir. Tamir süresi en fazla 20 iş günüdür. Bu süre mamulün yetkili servis atölyelerimize, yetkili servis atölyelerimiz bulunmaması durumunda Yetkili Saticılarımıza veya Firmamıza bildirildiği tarihten itibaren başlar. Ürünün arızasının 10 iş günü içerisinde giderilememesi halinde Arçelik A.Ş. ürünün tamiri tamamlanıncaya kadar, benzer özelliklere sahip başka bir iürünü, müşterinin kullanımına tahsis edecektir.

Arızanın giderilmesi konusunda uygulanacak teknik yöntemlerin tespiti ile değiştirilecek parçaların saptan- ması tamamen firmamıza aittir. Arızanın giderilmesi ürünün bulunduğu yerde veya Yetkili Servis atölyelerinde yapılabilir. Müşterimizin buna onayı şarttır.

Ancak;

Tüketicinin onarım hakkını kullanmasına rağmen malın;

-Ürünün teslim tarihinden itibaren garanti süresi içinde kalmak kaydıyla bir yıl içerisinde, aynı arızayı ikiden fazla tekrarlaması veya farklı arızaların dörtten fazla ortaya çıkması veya belirlenen garanti süresi içerisinde farklı arızaların toplamının altıdan fazla olmasıyla üründen yararlanamamanın süreklilik kazanması,

-Tamiri için gereken azami sürenin aşılması

-Firmanın servis istasyonunun, servis istasyonunun mevcut olmaması halinde sırayla satıcısı, bayii, acentesi temsilciliği ithalatçısı veya imalatçı-üreticisinden birisinin düzenleyeceği raporla arızanın tamirini mümkün bulunmadığının belirlenmesi, durumlarında tüketici malın ücretsiz değiştirilmesini, bedel iadesi veya ayıp oranda bedel indirimi talep edebilir. Garanti belgesi ile ilgili olarak çıkabilecek sorunlar için T.C. Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetim Genel Müdürlüğü'ne başvurulabilir. Bu Garanti Belgesi'nin kullanılmasına 4077 sayılı Tüketicinin Korunması Hakkında Kanun ile bu Kanun'a dayanılarak yürürlüğe konulan Garanti Belgesi Uygulama Esaslarına Dair Yönetmelik uyarınca, T.C. Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetim Genel Müdürlüğü tarafından izin verilmiştir.

Arçelik A.Ş.

Genel Müdür

Genel Müdür Yardımcısı

Seri No:

Tip: P 275 / P 285

Teslim Tarihi, Yeri:

Fatura Tarihi, No:

Satıcı Firma Ünvanı:

Adres:

Tel-Faks:

Saticı Firma (Kaşe ve İmza):

Bu belge, T.C. Sanayi ve Ticaret Bakanlığı'nın 89204 no'lu ve 13.08.2010 izin tarihli belgesine göre düzenlenmiştir. Bu bölümü, ürünü aldığınız Yetkili Satıcı imzalayacak ve kaşeleyecektir.
