KULLANIM KILAVUZU SA 6012 X VESTEL

Davlumbaz cihazımızı tercih etmekle kaliteli bir VESTEL ürünü satın almış bulunmaktadır. Cihazınız, gerekli olan özeni ve bakımı sağladığınız takdirde size uzun yıllar hizmet edecektir.

Cihazınızı kullanırken keyif almanızı diliyoruz.

Güvenlikle İlgili Önemli Bilgiler

• Cihazınızı hızlı bir biçimde tanımak ve cihazınızın tüm fonksiyonlarından eksiksiz faydalanmak için lütfen bu kılavuzdaki talimatları dikkatli bir şekilde okuyun.
• Bu kullanım kılavuzunu her zaman cihazınızla birlikte muhafaza edin. Cihazınızı ödünç verdiğinizde bu kullanım kılavuzunu da cihazınızla birlikte verin.
• UYARI: Cihazınızı kullanmaya başlamadan önce tehlikeli bir durum, yangın, elektrik çarpması ve kişisel yaralanma risklerini önleyebilmek için bu kullanma kılavuzunu dikkatlice okuyun. Talimatlara her zaman uyun.
• Cihazın montaj işlemi Vestel Yetkili Servisi tarafından yapılmalıdır.
• Cihazın topraklaması yapılmalıdır.

ELEKTRİK ÇARPMA TEHLİKESİ: Tehlikeli voltaj.

DİKKAT: Yaralanma veya eşyalara zarar gelme riski.

UYARI: Ciddi yaralanma veya ölüm tehlikesi.

Lütfen önce bu kılavuzu okuyun!

Değerli Müşterimiz,

Ürünü kullanmadan önce kılavuzun tamamını dikkatle okuyun ve bir başvuru kaynağı olarak saklayın. Ürünü bir başkasına devretmeniz halinde kılavuzu da verin.

Üretici, bu el kitabında yer alan talimatlara uyulmaması durumunda kaynaklanan olası arızalara, sebep olunan hasar veya yangınlara ilişkin hiçbir sorumluluk kabul etmez.

Tüm sorularınız için yetkili servis ile iletişime geçiniz.

Kullanma kılavuzu ürünü doğru ve güvenli bir şekilde kullanmanıza yardımcı olur.

- Ürünü kurmadan ve çalıştırmadan önce kullanma kılavuzunu okuyun.

• Güvenlikle ilgili talimatlara mutlaka uyun.

- Daha sonra da ihtiyacınız olabileceği için kullanma kılavuzunu kolay ulaşabileceği bir yerde saklayın.

- Ürünle birlikte verilen diğer belgeleri de okuyun.

Bu kullanma kılavuzunun başka modeller için de geçerli olabileceği unutmayın. Modeller arasında üretici kaynaklı farklılıklar olabilir ancak temizlik ve bakım şartları aynıdır.

: Genel Uyarı : Yangın Uyarısı : Elektrik Uyarısı

iÇİNDEKİLER

1.Güvenlik Uyarıları 5
2. Teknik Özellikler....11
3.Genel Görünüm ....13
4.Cihazin Montaji 15
5.Kullanımı 19
6.Karbon Filtre Kullanımı ve Bakım 20
7. Temizlik ve Bakım ....21
8.Sorun Giderme 24

GÜVENLİK UYARILARI

Bu ürün evde kullanılmak üzere ve havayı dışarı atıcı veya filtre edici model olarak tasarlanmıştır. Açık havada çalıştırılmak için tasarlanmamıştır.

Uyarı: Bu cihaz, 8 yaşından büyük çocuklar ile fiziksel, algısal veya zihinsel becerileri kısıtlı kişiler tarafından, ancak gözetim altında bulunmaları veya cihazın güvenli bir şekilde kullanımı ile ilgili talimatlar verilmesi ve ilgili tehlikelerin bilincinde olmaları durumunda kullanılabilir. Çocuklar cihazla oynamamalıdır. 8 yaşından büyük olmadıkları ve gözetim altında olmadıkları takdirde, cihazın temizlenmesi ve kullanıcı bakımı çocuklar tarafından yapılmamalıdır. Cihazı ve kablosunu 8 yaşından küçük çocukların erişemeyeceği yerlerde saklayın.

Elektrikli ocak üstü davlumbaz, gaz veya diğer yakıtları kullanan cihazlarla aynı anda kullanıldığında, odanın havalandırması yeterli olmalıdır. (Havayı yalnızca odaya geri boşaltan cihazlara uygulanmayabilir)

Ambalaj malzemelerini çocukların ulaşamayacağı yerlerde muhafaza ediniz veya imha ediniz. Ambalaj malzemeleriyle çocukların bir araya gelmesi tehlikeli sonuçlara sebep olabilir.

Cihazların güvenliğinden sorumlu bir kişi tarafından, cihazın kullanımı ile ilgili gözetim ve yönetim sağlanmadıkça, bu cihazın, fiziksel, duyu ve zihinsel yetenekleri özürlü olan (çocuklar dâhil) veya deneyim ve bilgi eksikliği olan kişiler tarafından kullanılması amaçlanmamıştır.

Herhangi bir tehlike halinde ürünün elektrik bağlantısını kesebilmek amacıyla fişin kolayca ulaşılabilir bir yerde olmasını sağlayınız.

Elektrikli ürünler çocuklar için tehlikelidir. Cihaz çalışırken çocukları elektrikli ürünlerden uzak tutunuz. Çocukların cihazla oynamalarına izin vermeyiniz.

Şebeke besleme değerleri davlumbazın tip etiketinde belirtilen değerlerle eşleşmelidir. Tip etiketine ulaşmak için cam kapağı kaldırıp filtreyi yerinden çıkartınız.

Kendi güvenliğiniz ve ürünün güvenliği için, davlumbazınızın bağlı olduğu elektrik tesisatında “Maksimum 6A” sigorta kullanınız.

Montaj esnasında, enerji kablosu, bir yere sıkıştırılmaya veya ezilmeye maruz bırakılmamalıdır. Eğer elektrik kablosu hasarlanırsa, yetkili servis veya uzman bir elektrikçi tarafından değiştirilmelidir. Bu durum enerji kablosunun ilerleyen dönemlerde hasarlanması durumu içinde geçerlidir.

Ürünün şebeke elektriğine bağlantısı yalnızca yetkili ve uzman bir kişi tarafından yapılmalıdır. Ürünün garantisi yalnızca doğru kurulumdan sonra başlar.

Ürününüzün enerji kablosuna topraklı fiş monte edilmiştir. Bu kablo mutlaka topraklı bir prize takılmalıdır.

Temizlik ve bakım öncesi cihazın elektrik bağlantısını kesiniz.(Cihazın fişini prizden çekerek enerjisini kesiniz.)

Uyarı: Vidaların veya sabitleme cihazının talimatlara göre takılmaması elektriksel tehlikelere neden olabilir.

ARI

Davlumbazın kurulumu tamamlandığında ürün ile elektrikli ocaklar arasında minimum 60 cm, gazlı veya diğer yakıtlarla çalışan ocaklar arasında minimum 65 cm mesafe olmalıdır. Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

ARI

DİKKAT: Davlumbaz, pişirme cihazları ile birlikte kullanıldığında erişilebilir parçalar isinabilir.

ARI

Alev alabilen yiyecekler, davlumbazın altında pişirilmemelidir.

ARI

Açık alev davlumbaz için son derece zararlıdır ve yangın tehlikesine yol açabilir, bu nedenle bu durumun önlenmesi gerekir.

ARI

Bir alevlenme başlaması halinde, davlumbazın ve pişirme cihazlarının enerjisini kesiniz.(Cihazın fişini prizden çekerek enerjisini kesiniz.)

ARI

Ocağınızın üzerine tencere, tava pişirme kaplarını koyduktan sonra davlumbazınızı çalıştırınız. Aksi halde yüksek ısı ürününüzün deforme olmasına sebep olabilir.

ARI

Ocağınızın üzerindeki tencere, tava gibi pişirme kaplarını ocağınızın üzerinden almadan önce ocağınızı kapatınız.

ARI

Kızgın yağ içeren tencere, tava gibi pişirme kaplarını ocağınızın üzerinde bırakmayınız. İçinde kızgın yağ bulunan kaplar kendiliğinden tutuşmaya sebep olabilir.

Kızartma cinsi yemek pişirirken dikkatli olunuz. Yağların kolay alevlenebilme özelliğinden dolayı perde ve örtülerinize dikkat ediniz.

ARI

Zamanında temizlenmeyen ve/veya değiştirilmeyen filtreler üzerinde biriken yağlar yangın riski yaratır.

ARI

Temizlik, periyodik zamanlarla ve uygun yöntemlerle yapılmaz ise ürününüz yangın riski taşıyabilir. Bakım talimatlarını dikkate alarak davlumbazın iç ve dış kısmını (ayda en az bir defa olmak üzere) temizlemek gerekir.

ARI

Ürün üzerindeki mevcut filtrenin yerine, sıcaklığa ve aleve dayanıksız filtreleme malzemeleri kullanmayınız. Ürününüzü filtresiz çalıştırmayınız.

ARI

Enerji kablosu ocakların yakınından geçirilmemelidir, yüksek sıcaklığa maruz kalabileceğinden eriyip yangına sebep olabilir.

ARI

Ürünün lambalarını uzun süre çalıştırmanız durumunda lambalara dokunmayınız. Lambalar sıcak olacağını elinizi yakabilir.

Özellikle belirtilmediği takdirde davlumbazı kesinlikle destek yüzeyi olarak kullanmayınız. Üzerine hiçbir ağırlık koymayınız.

Montaj için ürünle tedarik edilen vidaları kullanınız veya tedarik edilmediği takdirde, uygun vida tipini satın alınız. Kurulum için kılavuzda yer alan doğru çap ve uzunluktaki vidaları kullanınız.

Çıkış havasının boşaltılması ile ilgili düzenlemelerin yerine getirilmesi gerekir.

Gaz veya diğer yakıtları kullanan cihazlardan çıkan dumanların dışarı atılması için kullanılan baca içine, hava kesinlikle boşaltılmamalıdır. (havayı yalnızca odaya geri boşaltan cihazlara uygulanmayabilir) Davlumbazın bacası yalnızca davlumbaza ait olmalıdır. Diğer cihazlarla ortak olmamalıdır.

Davlumbazın çıkışı başka tür cihazların bacalarının bulunduğu hava kanallarına bağlanmamalıdır.

Davlumbazıniza baca bağlantısı yaptığınızda 120 mm çaplı boru kullanınız. İyi performans için yapılan boru bağlantısı mümkün olduğu kadar kısa, pürüzsüz ve az dirsekli olmalıdır.

Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca satın alınmalıdır. Tahliye borusunun çapı bağlantı halkasının çapına eşit olmalıdır.

Davlumbaz ortamdaki havayı dışarı attığı için havayla çalışan diğer aletlerin etkilenmesi söz konusu olabilir. Bu nedenle davlumbaz çalışırken, evin içerisinde temiz hava girmesine izin verilmelidir.

Baca bağlantısı olmadan aktif karbonlu filtre ile kullanımlarda, aktif karbonlu fitreleri kesinlikle yıkamayınız. Bu filtrenin kullanım sıklığına bağlı olarak ortalama 2-4 ayda bir değiştirilmesi tavsiye edilir. Değiştirmek istediğiniz zaman yetkili servis ile görüşünüz.

Bu cihaz, 2012/19/EC sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (AEEE) uyarınca işaretlenmiştir. Bu ürünün uygun bir şekilde atılmasını sağladığınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemiş olacaksınız.

Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan sembolü, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir.

Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, sınırları içerisinde bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışın.

MONTAJ VE AKSESUARLAR

Cihazı Ambalajından Çıkarmadan Önce:

Elektrik tesisatınızın uygun olduğundan emin olunuz. Eğer emin değişeniz uzman bir elektrikçi çağırarak gerekli düzenlemeleri yaptırınız.

Ürünün montaj edileceği yerin ve ayrıca elektrik tesisatının hazırlanması müşteri sorumluluğundadır.

Ürünün kurulumunda, elektrikle ilgili yerel standartlarda belirtilen kurallara uyulmalıdır. Ürünü kurmadan önce üzerinde herhangi bir hasar olup olmadığını kontrol ediniz. Ürün hasarlıysa kurulumunu yaptırmayınız. Hasarlı ürünler güvenliğiniz için tehlike oluşturur.

Ürününüzün güvenli çalışması için iyi bir oda havalandırması şarttır.

Odanın havalandırılması için kullanılabilecek herhangi bir pencere yoksa ilave bir havalandırma (cam üzerinde menfez açılması gibi) sağlanmalıdır. Eğer mutfağınızda menfez var ise kesinlikle kapatmayınız.

Davlumbazın içinde bulunan diğer malzemelerin (örneğin; montaj aksesuarları, kullanma kılavuzu) kutu içerisindeki durumunu kontrol ederek bunları çıkarın ve ayrı bir yerde muhafaza edin. Kesinlikle davlumbazın içerisinde saklamayınız.

Cihazı, fayans, cam veya silikon gibi yüzeylere monte etmeyiniz. Yalnızca duvara monte ediniz.

Çocukların ambalaj malzemeleriyle oynamasına izin vermeyiniz!!!

TEKNİK ÖZELLİKLER

Gerilim & Frekans 220-240Vac 50Hz
Toplam ürün gücü 106W
Motor gücü 100W
Lamba gücü 2 x 3W
Kontrol Paneli 2 Hız Kademeli
Hava Çıkış Bağlantı Çapı ∅120mm
Ürün Genişliği 595 mm
Ürün Derinliği 300 mm
Ürün Yüksekliği 176 mm
Emiş Gücü 303 m3/h

• Ürünle birlikte verilen baskılı dokümanlarda, ürün üzerinde bulunan işaretlemelerde ve www. vestel.com.tr adresinde beyan edilen değerler, ilgili standartlar uyarınca laboratuvar ortamında elde edilen değerlerdir. Bu değerler, ürünün kullanım ve ortam şartlarına göre değişebilir.
• Teknik özellikler ve bu kılavuz, önceden haber verilmeden değiştirilebilir.
• AEEE Yönetmeliğine uygundur.

Bu ürün 2014/30/EU (Elektromanyetik Uyumluluk Yönetmeliği) ve 2014/35/EU (Alçak Gerilim (LVD) yönetmeliği ) sayılı Avrupa CE Direktiflerine uygundur.

Bu cihaz, Atık Elektrikli ve Elektronik Eşyaların Kontrolü Yönetmeliğine uygundur.

Tüketici Hizmetleri

Bu davlumbaz ocak üzerinde kullanılmak üzere tasarlanmıştır. Duvarınızın davlumbazın ağırlığını taşıyabileceğinden emin olunuz. Montaj sırasında duvar veya dolap üzerinde yapılması gereken herhangi kırma, kesme, vb. işlemler tüketicinin karşılaması gereken masraflardır. Davlumbazınız dış ortama açılan bir baca sistemiyle kullanıma veya bacasız kullanıma (karbon filtre takılarak) uygundur. Montaja başlamadan önce ve montaj sırasında karşılaşılabilecek hususlara dikkat ediniz. Montaj işlemi yetkili servis tarafından yapılmalıdır. Montaj işleri havalandırma konusunda bilgili, uzman ve yetkili bir kişi tarafından yapılmalıdır.

Cihazın Sanayi Bakanlığı tarafından tespit edilen kullanım ömrü (cihazın fonksiyonlarını yerine getirebilmesi için gerekli yedek parça bulundurma süresi) 10 (On) Yıldır.

Taşıma ve Nakliye Sırasında Dikkat Edilmesi Gereken Güvenlik Bilgileri

Taşıma ve nakliye sırasında cihazınız, aksamlarına zarar gelmemesi için orijinal kutusunda tutulmalıdır. Taşıma sırasında ürünü normal konumunda tutun. Cihazı nakliye sırasında düşürmeyin ve darbelere karşı koruyunuz. Ürünün müşteriye tesliminden sonra taşıma sırasında oluşan arızalar ve hasarlar garanti kapsamına girmez.

Sorumluluk Sınırlaması

Bu kılavuzda yer alan tüm teknik bilgiler, kullanım talimatları, cihazın çalıştırılması ve bakımı, cihazınızla ilgili son bilgileri içerir. Üretici firma, bu kullanım kılavuzundaki talimatlara uyulmaması, cihazın kullanım amacının dışında kullanılması, yetkili olmayan onarım işlemleri, cihaz üzerinde izin verilmeyen değişiklikler yapılması ve üretici firma tarafından onaylanmamış yedek parçaların kullanılması nedeniyle oluşabilecek hasar ve yaralanmalar için herhangi bir sorumluluk kabul etmez.

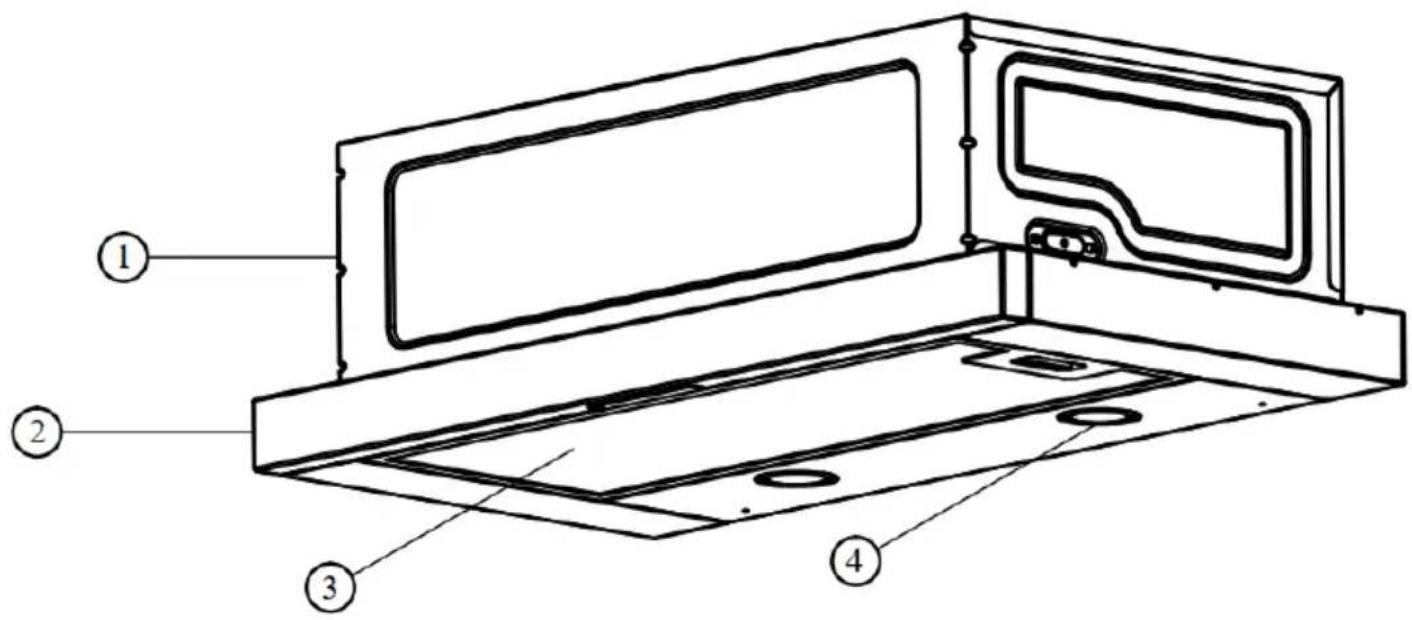

GENEL GÖRÜNÜM

Ürünün montajını yapmak için aşağıdaki işlem sırasını takip ediniz.

Min 60cm ELEKTRİKLI OCAK Min 65cm GAZLI OCAK

(Şekil 3)

Cihazın Konumu: Davlumbazın kurulumu tamamlandığında ürün ile elektrikli ocaklar arasında 60cm, gazlı veya diğer yakıtlarla çalışan ocaklar arasında 65cm mesafe olmalıdır. (Şekil 3)

1) Ürün kutusunun içindeki montaj ekipmanlarının yanında bulunan montaj şablonunu ürünün montaj yapılacağı yüzeye yapıştırınız.

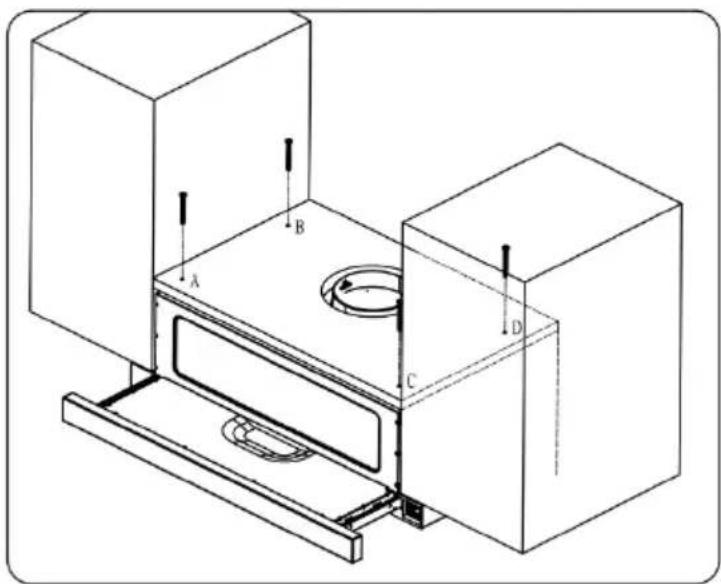

2) Montaj Şablonunda A,B,C,D ile işaretli noktalardan ∅4 mm matkaplı delik deliniz.
3) Montaj şablonunda belirtilen baca çıkış deliğini verilen ölçüde deliniz
4) Cihaz ile birlikte verilen 4,8x50 vida kullanarak A,B,C,D noktalarından ürün dolaba montaj edilir. Sürgü seti hareket ettiğinde ön panel dolap kapağına sürtmemelidir. (Şekil 4)

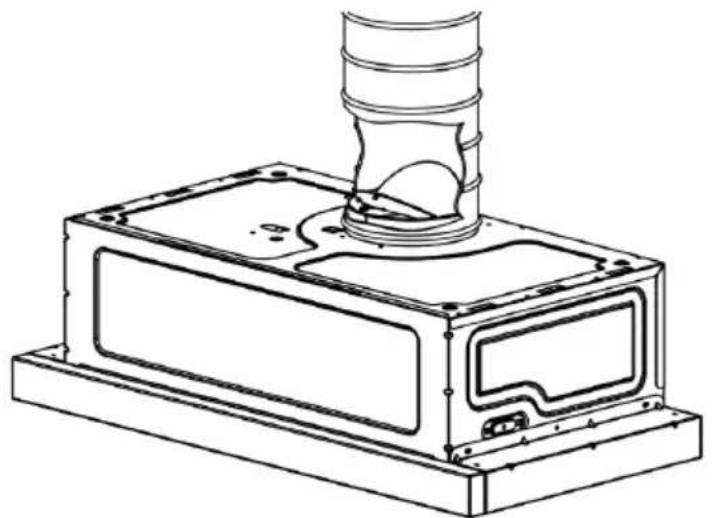

5) Davlumbaz ile alüminyum boru bağlantısını yapınız. Esnek alüminyum boruyu plastik baca üzerine geçirdikten sonra plastik kablo tutucu veya kelepçe vasıtasıyla aşırı sıkmadan sabitleyiniz. Borunun diğer ucunu duvardaki baca deliğine takınız. (Şekil 5-6)

6) Davlumbazınızın boru bağlantısı yapmadan önce ürün hava çıkış noktasında bulunan plastik klapelerin kontrol edilmesi gerekmektedir. Boru bağlantısını yapmadan önce davlumbazınızı çalıştırın ve klapelerin yukarı doğru hareket ettiğini ve hava çıkışına izin verdiğini tespit edin. Aksi halde klapelerin yönünü değiştirin. (Şekil 7)

Boru bağlantısını yaparken kullandığınız plastik kablo tutucu veya kelepçenin fazla sıkılması klapelerin çalışmasını engelleyebilir. Bu sebeple bağlantısı yapılan boruyu evinizin bacasına bağlamadan önce klapelerin düzgün şekilde çalıştığını davlumbazınızı çalıştırarak kontrol ediniz.

Davlumbazınızı verimli kullanabilmek için:

Davlumbazın baca bağlantısını yaparken 120 mm çaplı boru ve mümkün olduğunca az dirsek kullanınız. Alüminyum boruda büyümler ve dirsekler hava emiş gücünde azalmalara neden olacağından fazla dirsek ve büyümlerden mümkün olduğunca kaçınılmalıdır. (Resim 1)

Alüminyum kaset filtrenin düzenli aralıklarla temizlenmesine ve karbon filtrelerin değişim sürelerine dikkat ediniz.

Davlumbazı Çalıştırmadan Önce

Davlumbazı çalıştırmadan önce, tüm mekanik ve elektriksel bağlantıların tamamlandığından emin olunuz.

Davlumbazın içinde herhangi bir yabancı malzeme bırakmayınız. Etrafında herhangi bir paketleme malzemesinin olmadığından emin olunuz.

Davlumbazın üzerinde bulunan yıkanabilir alüminyum kaset filtrenin kenarlarında ki mavi renkli koruyucu bandı söktüğünüzden emin olunuz. Bu koruyucu bant sökülmezse, yanmazlık özelliğine sahip olmayan malzeme olduğu için yanma riski taşımaktadır, lütfen bunu unutmayınız.

Hız Seçimi

Cihazda 2 kademeli havalandırma vardır. Pişirme esnasında oluşan buhara göre düşük (1.devir) – yüksek (2. devir) çalıştırma kademelerinden birini seçiniz. Pişirme işleminizi tamamladıktan sonra davlumbazı bir müddet daha çalışır vaziyette bırakınız, böylece geri kalan koku ve buhar da emilecektir.

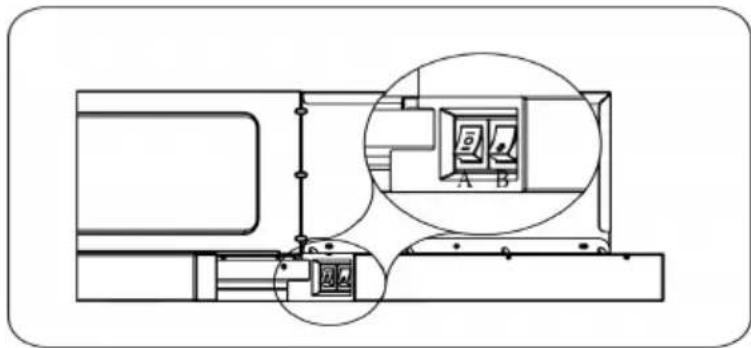

Mekanik Buton Kontrolü

B- Lamba Açma / Kapama Anahtarı

Cihazın birinci hız kademesinde çalıştırmak için devir anahtarını ■ konumuna getiriniz. (Şekil 8A)

Cihazın lambasını açmak için lamba açma/kapama anahtarını açık konumuna getiriniz. (Şekil 8B)

Cihazın Fonksiyonları

Davlumbaz bacalı veya bacasız mutfaklarda kullanılır.

Bacali Kullanımda;

Baca bağlantı kullanımda davlumbaz havayı dışarı atacak bir bacaya bağlanmalıdır. Davlumbazınızı verimli kullanabilmek için bacaya giden boru sisteminin en kısa yolu izlemeli ve hava yolu açık olmalıdır. Ürününüz fabrikadan bacalı kullanıma uygun bir şekilde çıkmaktadır.

Davlumbaz çıkışı başka dumanların bulunduğu hava kanallarına bağlanmamalıdır.

Bacasiz Kullanımda;

Dış ortama bağlantı bacası bulunmayan ortamlarda içerideki koku ve havanın filtre edilerek tekrar iç ortama verilmesinde aktif karbonlu filtre kullanılmalıdır. Aktif karbonlu filtreyi yetkili servisinizden temin etmeniz gerekmektedir. (Resim 2)

Aktif Karbonlu Filtre Değişimi Resim 2

Üründe 2 adet karbon filtre kullanılmalıdır. Karbon filtreyi yerine takmak için motor kapağı üzerinde bulunan kanallar ile karbon filtre üzerinde bulunan tırnakları aynı hizaya getirip saat yönünde yarım tur çeviriniz. Çıkarmak için ise saat yönünün tersine doğru yarım tur çeviriniz. (Şekil 9)

Bakım ve temizleme işlemlerinden önce enerji kablosu prizden çıkarılmalı ya da davlumbazın bağlı olduğu şalter indirilmelidir.
Davlumbazın dış yüzeyleri sabunlu su ile ıslatılmış nemli bir bezle silinmelidir.
Aşındırıcı ve tehlikeli kimyasal malzemeler kullanmayınız.
Elektronik kısımların su veya benzeri maddelerle temas etmemesine dikkat edilmelidir.
Paslanmaz sac ile üretilen ürünler için piyasada satılan paslanmaz ürün temizleyici ve bakım ürünlerini kullanmak ürününüzün daha uzun ömürlü olmasını sağlar.
Alüminyum kaset filtreler bulaşık makinesinde yıkanabilir özelliktedir.
Alüminyum kaset filtre kullanım yoğunluğuna göre birkaç ayda bir (ortalama 40 saat kullanımdan sonra) sıcak sabunlu suyla veya mümkünse bulaşık makinesinde tek başına yıkanmalıdır. (maksimum 60°C)
Yıkamadan sonra alüminyum kaset filtrenin ve çerçevesinin rengi değişebilir. Bu normal bir durumdur ve filtrelerin işlevini etkilemez.
Alüminyum kaset filtreyi uç taraftaki yaylı mandala basarak yerinden çıkartınız. Temizledikten sonra kurumasını bekleyiniz. Kurumadan yerine takmayınız. (Şekil 10)

*Alüminyum kaset filtrenizi değiştirmek isterseniz, size en yakın yetkili servis ile görüşerek talep etmelisiniz. Bunun için ürününüzün tip etiketinde yer alan model numarasını belirtmelisiniz. Piyasada satılan diğer marka ve modellere ait filtreler sizin ürününüz ile uyumlu olmaz.

Lambalar Hakkında Genel Bilgi ve Lambaların Değişimi

Davlumbaz LED teknolojisine dayalı bir aydınlatma sistemine sahiptir.

LED'ler ideal bir aydınlatma ve normal lambalar ile kıyaslandığında 10 kat daha uzun bir kullanım süresi ve %90 enerji tasarrufu sağlarlar.

Davlumbazın lambasında fiziksel bir deformasyon veya aydınlatması ile ilgili bir problemle karşılaşırsanız lütfen yetkili servis ile irtibata geçiniz.

Lamba yüzeyinde herhangi bir çatlama ya da kırılma meydana gelirse yetkili servisle irtibata geçerek değişimini sağlayınız.

Lambaların değiştirilmesi gerekirse lütfen aşağıdaki bilgileri kontrol edin ve bu teknik özellikleri sağlayan alternatif ile değiştirin.

• ILCOS D kodu: DBR-1-H (IEC 61231 standardına göre ILCOS D kodu)
• LED modülü - Yarı saydam plastik
• Her bir lambanın nominal gücü; 3W
• Potansiyel bir değiştirme için maksimum lamba gücü; 2 x 3W
• Lambanın gerilim aralığı; 220 - 240V
• Ürün ölçüleri; çap: 38 mm / yükseklik: 26 mm
  Gerekirse lambalarınızın yenilerini servisinizden temin edebilirsiniz.

Lambaların Değişimi

Lambaların değişimi öncesinde, davlumbazın enerji kablosunu fişten çıkarınız. Ardından ön camı yukarı doğru kaldırarak alüminyum kaset filtreyi yerinden çıkarınız. Daha sonra;

1. Lambaların dişi ve erkek konektörlerini sol tarafta gösterildiği gibi plastik tırnağı arka taraftan bastırarak, kilit mekanizmasını boşa çıkardıktan sonra birbirinden ayırınız. (Şekil 11)

1. Lambanın gövdesinden tutarak, lambanın üzerinde bulunan 2 adet tutucu tırnağı, aydınlatma paneli üzerinde bulunan boşluklara denk gelecek şekilde saat yönünde veya saat yönünün tersine doğru çeviriniz. Tutucu tırnaklarını boşluklara denk getirdikten sonra lambanın gövdesinden tutarak dışarı doğru çıkmasını sağlayınız. (Şekil 12)

Sorun Giderme

Cihazınızda normal olmayan bir durum tespit ettiğinizde, tablodaki açıklamalar doğrultusunda sorunu çözmeye çalışabilirsiniz. Cihazınız hala normal çalışmasına devam etmiyorsa Vestel İletişim Merkezi ile irtibata geçin. Yetkili servis listesine ve iletişim bilgilerine web sitesinden ulaşabilirsiniz. Tüm yetkili servis bilgileri Bakanlık tarafından oluşturulan Servis Bilgi Sisteminde yer almaktadır.

SORUN SEBEBİ ÇÖZÜMÜ
Cihaz çalışmıyor.	Fiş prize takılı olmayabilir.	Fişin prize takılı olduğundan emin olun.
	Açma / Kapama tuşuna basılmamış.	Açma/Kapama tuşuna basın.
Aydınlatma çalışmıyor.	Fiş prize takılı olmayabilir.	Fişin prize takılı olduğundan emin olun.
	Ürün anahtarı çalışmıyor olabilir. Düğmeyi kontrol edin.
	Lamba bozulmuş olabilir Lambayı değiştirin
Cihazın performansı yeterli değil veya çalışırken yüksek ses yapıyor.	Davlumbazı bacasız olarak kullanıyorsanız, karbon filtrelerin 4 aydan eski olmamasına dikkat ediniz.	Karbon filtreleri yenisi ile değiştiriniz.
	Hava akımını sağlamak için mutfağınıza yeterli seviyede temiz hava girişi olmayabilir.	Mutfak camını açarak ortamın havalandırılmasını sağlayınız.
	Hava çıkış yolu kısmı ya da tamamen kapalı olabilir.	Hava tahliye yolunun açık olduğunu kontrol edin.

Cihazınızın Çevreye Uygun Bir Şekilde Atılması

Ürünün üzerinde veya bilgi etiketinde yer alan bu işaret, bu cihazın kullanım ömrünün sonunda diğer evsel atıklarla birlikte atılmaması gerektiğini belirtmektedir. Kontrol edilmeyen atık imhasının çevreye ve insan sağlığına olası zararlarını önlemek için, lütfen bu cihazı diğer atık türlerinden ayırın ve malzeme kaynaklarının sürdürülebilir tekrar kullanımını desteklemek için sorumlu bir şekilde yeniden dönüşüme kazandırılmasını sağlayın. Bu cihazın çevresel olarak güvenli geri dönüştürme için nereye ve nasıl götüreceğiniz konusunda bilgi almak üzere, ürünü satın aldığınız bayi ve yerel kuruluşlarla iletişim kurun. Bu ürün, geri dönüşüm için diğer ticari atıklarla karıştırılmamalıdır.

Ambalaj Bilgisi

Ürünün ambalajı, geri dönüştürülebilir malzemelerden üretilmiştir. Ambalaj atığını evsel veya diğer atıklarla birlikte atmayın, yerel yönetimin belirttiği ambalaj toplama noktalarına atın.

Enerji Tasarrufu için Öneriler

Cihazın ilgili filtrelerini sıklıkla temizlemeniz veya değiştirmeniz hem cihazın performansını artıracak, hem de temizlik sürenizi azaltarak enerji tasarrufu sağlayacaktır.

Müşteri'nin Seçimlik Hakları

Müşteri; malın 6502 sayılı Tüketicinin Korunması Hakkında Kanun hükümleri uyarınca ayıplı olduğunu anlaşılması durumunda, ayıp daha sonra ortaya çıkmış olsa bile, malın müşteriye teslim tarihinden itibaren iki yıllık zaman aşımı süresi içinde; 1) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,

2) Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme, seçimlik haklarından birini Satıcıya karşı;
3) Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme,
4) İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini ise Satıcıya, üretici veya ithalatçıya karşı kullanılabilir.

Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesinin satıcı için orantısız güçlükleri beraberinde getirecek olması hâlinde tüketici, sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir.

Müşteri; şikâyet ve itirazları konusundaki başvurularını Tüketici Mahkemelerine ve Tüketici Hakem Heyetlerine yapabilir.

Üretim Yeri:

Türkiye

Üretici Firma:

Vestel Ticaret A.Ş.

Adres: Levent 199 Büyükdere Cad.

No: 199 34394

Şişli/İstanbul - Türkiye

Tel: [phone]

Web: www.vestel.com.tr/destek

E-posta: [e-mail]

WhatsApp: [phone]

sizin için BURADAYIZ!

Ürününüzü iyi günlerde kullanmanızı diliyoruz.

Bize dilediğiniz zaman aşağıdaki iletişim kanallarımızdan ulaşabilirsiniz.

Aradığınız pek çok cevabı destekmerkezi.vestel.com.tr internet sitemizde bulabilirsiniz.

Sorunlarla ilgili çözüm ve bilgilendirici içeriklere ulaşabilir, yetkili servis kaydı açabilir, kaydınızı takip edebilir ve ürününüze ait güncel bilgilere, teknik belgelere ve yazılımlara erişebilirsiniz.

SORULARINIZ VE ÖNERİLERİNİZ İÇİN BİZE ULAŞABİLİRSİNİZ.

Vestel Asistan 0850

222 4 123 vestel.com.tr

musterihizmetleri @vestel.com.tr

Vestel Destek Merkezi

GARANTI BELGESI

MALIN

SATICI FİRMANIN

ALICININ

Cinsi ASPİRATÖR	Unvanı
Markası VESTEL	Adresi
Modeli
Seri No	Tel-Faks
	E-posta
	Fatura Tarihi
Teslim Tarihi ve Yeri
	Fatura No
Azami Tamir Süresi 20 İşgünlü
	Kase ve Imza

Adi, Soyadi
Adresi
Tel

Garanti Süresi 2 Yıl

ÜRETİCİ/İTHALATÇI FİRMA:

TÜRKİYE GENEL DAĞITICISI:

Vestel Ticaret A.Ş.

Levent 199 Büyükdere Cad. No: 199 34394

Şişli/İstanbul - Türkiye

Tel: [phone]

Web: www.vestel.com.tr/destek

E-posta: [e-mail] WhatsApp: [phone]

VESTEL

Zorlu Holding kuruluşudur.

Vestel Ticaret A.Ş.

Levent 199 Büyükdere Cad. No: 199 34394

Şişli/İstanbul - Türkiye

Tel: [phone]

Web: www.vestel.com.tr/destek

E-posta: [e-mail]

WhatsApp: [phone]

VESTE

MUSTERI. NIN SECIMLIK HAKLARI

Musfere: malin 5502 soyi Tuketkin Kurnamas Hukanda Kaunu hukmelun yunnca ayul olugunun anajalisas durumuda, ayi dha sonra oftaya Ćgūms olsa bile, malin musfere teslin tonihaden liberao ikl yilik zomangsmi surst iginde;

1. Soltanı gerin vermeye hazır oluğunu bilirerek sözleşmeden denme,

2. Soltanı olikoyup qyip oranindo sats bedelinden indirm isteme, seçimlik haklondon birni Sotcya koris

3. Asin bir masarf gereklimedigi takilde, butun masafion satikya cit olmak ozone sotlanin ucrastiz oanilimasin isteme,

4. İnkıdan varsa, şatılanın cyıpsız bir misi ile değiştrimestin İtdalatçıya karşı kullarılabılır.

Ueretziz onanm veya moliin cyapsize mistli ledegyilmessini sotla İçın öronbisz güçlüklen berberindege geltrecek olması hildade tuketici, szelşmeden domne veya ápı çarında bedelden indirim hokkanndan birni kullanabilir.

Mugten: Şikoyet ve İbirazkan konusundakı Bogşvurları Tuketici Mahkemelerine ve Tuketici Hakem Heyterine Yorobir.

Vestel giri kisgel verteinizni korumok gyemidir. Resmi internet sitemizde youtaligiimi Aydinlntma Meni (https://wvst.vestel. com.tr/contenit/kiselverleitinenlismens) le bu surge sizerden topoldigiima kisgel verele ijskin deteyli bilgire uqasabirlarizis.

GARANTI YUKOMULUCU - MUSTERINI N DIKAKAT ETMESI GERKEH HUSUSTAR

1. Garanti Belgesi uzernde mamujun orijal seni numarasında tahrifat yakpidigi holkerde garanti gegesizdir.
2. Garanti yukumluğunun gergeli olbilimesi ıçın, VESTEL

yekil personeliden ya do yekil servislenden boga higir kiamenin, higir selleide chazın tomir ve todiline modbole etemesti gerekmeckter. 3. Anzil chiazın tomir yenin (chizan kullandigar yer veya servis atlyes) ve şekilı yetkilı servis belirer.

1. Aş Algido oklarson koşullarda anizoli chiqaz garanti kapsamino girmese:

a) Chirazo boglanı dos doninimdan (regülcitor, hatal elektrik tesistudan, chazın etuklinde belüllenden farklı bir şabeke germline boglanımasıla oluşan azalar, b) Arnormal volatı duşkıluqyu veya fazoliğindan, kestinisz güç karyagıl vb.) kaynaklanı orizal

(4) Mahli temilminiden sonrak nakıller ve yerjesirme sonucu (dışme, qsin sorlimo, darbe v.s.), olşübellek orzalar. (d) Chizan kullanım falatorindan meyanda geben dış ve iş yüzlerdeki bozulma, çilime, kırılmalar ve arzalar. (e) Doğa olaylarinin (vildimm, sel, su baskın, departen, Yuangın v.s., yol algocagi arzalar.

1. Garanti Belegiin tememuli etinlerek tuketice vereine sorumluğu tüketičin moli sotin oldigi yedeli sotici, acente yao de temsilickike afitir. Garanti Belegi. solan ollan mola ilşkin futuranin tarhi ve saryisi ile sen numarisanı igermek zorndador.

GARANTI SARITARLI

1. Garanti suresi madin tesilmi tarihiden liboran bajor ve

2. Madii butin parçalon dahl olmak uzere tamani fimamingi garantisi kapsamindar.

3. Moli garanti surgeries yeresinde azolcanması durumunda, tamide gasean surge goinvt suresine elektr. Moli tamar surgeries en fortala 20 grundur. Bu sure mola ilisin arzoini servis istasyonua. Series istasyonuan olmaması servis istasyonua. Series istasyonuan olmaması disumunda, moli satiosi, bayii, acentasi, temsiliciligi. Ithalotysi vaya uelicishinden birishne bildirim tarifinden ibildren basdar. Moli arzainin, 10 s. gundi ingide

4. Mohni garanti stresi izinde, gerek malzeme ve isglik, ge tomamolancova koder, benzer azliklerre sashp baska bir mol tuelticin kullaimina tahisi etmek zorundadir. montoj katolaondon doloy anzolomasi halide, isglik mosrati, degistihien porga bedeli yao da baska herangil alinda higiri daret talep ellimekizin temliy apicalcukir.

5. Teketkin tamir hakkan kullanimosa righmen moliin:

(b) Tâmiri igin gereken azomii surnenin azilmonasi. (a) Garanti suresi iginde tercar azolancması.

(1) Tâmitinin mulmukun olmodiginin, yetkil servis istasyyu, satik, yetkil veya ilotala tarifidon bir rajorda bellemmesi, durumlondos: lutekei malin bedel iodessini, ayip oranido bedel indirimini veya malin ayıpsiz misli le digitimileșni saticion talper edebilir. Soficis, tutekețiiin delegitimileșni saticion talper edebilir. Soficis, tutekețiiin tabelil reddedemez. Bu taliberi verine getilmementsi durumunda satici. Unteli ve iltalata muteselien sorumludur.

1. Main kullama kalvuzunda yer dian hususlora aykin kulunlimasindan kayaklion anzolor garanti kopsami disindadir.
2. Garanti belgesi the ilgili olarak gskabilecek sorvular izin T. Gurnituk ve Ticaret bakanlig Ixtelcinir Kormansı ve Pini Gezeti Mali Genel Mudulugyu ne bosuvulabilir.

sen numparasi irgermek zorundari.

0850 222 4 123

www.vestel.com.tr

WhatsApp

0850 222 4 123

CE

Cihazınızın T.C. Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü'nce tespit ve ilan edilen kullanım ömrü (cihazın fonksiyonlarını yerine getirebilmesi için gerekli yedek parça bulundurma süresi) 10 yıldır.

Geri dönüştürülebilir kağıt kullanarak doğaya katkımızı sürdürüyoruz.

ÜRETİCİ/İTHALATÇI FİRMA:

Vestel Ticaret A.Ş.

Levent 199 Büyükdere Cad. No: 199 34394

Şişli/İstanbul - Türkiye

Tel: [phone]

Web: www.vestel.com.tr/destek

E-posta: [e-mail]

WhatsApp: [phone]
