KULLANIM KILAVUZU AF-7684 YG VESTEL

Öncelikle doğa ve teknoloji dostu bir VESTEL ürününü tercih ettiğiniz için sizi kutlarız. Beklentilerinizin üzerinde ürün sunmayı amaç edinen VESTEL, modern tesislerinde özenle üretilen, titiz kalite kontrollerinden geçirilen cihazınızı kullanımınıza sunmaktadır.

Bu kullanım kılavuzu size cihazınızın kullanımında yol gösterecektir; cihazınızın en ileri teknolojik çözümler içerldiğini ve kullanımının son derece kolay olduğunu göreceksiniz.

Cihazınız, gerekli olan özeni ve bakımı sağladığınız takdirde size uzun yıllar hizmet edecektir. Cihazınızı kullanırken keyif almanızı diliyoruz.

Bu ürün, çevreye saygılı VESTEL BEYAZ EŞYA A.Ş. tesislerinde, doğaya zarar vermeden üretilmiştir.

Güvenlikle İlgili Önemli Bilgiler

Cihazınızı hızlı bir biçimde tanımak ve tüm fonksiyonlarından eksiksiz faydalanmak için, lütfen bu kılavuzdaki talimatları dikkatli bir şekilde okuyunuz ve ileride tekrar incelemek için saklayınız. Kullanım kılavuzundaki talimatlara uyulmalıdır.

Cihazınızın montaj işlemi sadece Vestel Yetkili Servisi'ne yaptırılmalıdır. Cihazınızın topraklaması yapılmalıdır.

Simge T	ür	Anlamı
	UYARI	Ciddi yaralanma veya ölüm tehlikesi
	ELEKTRİK ÇARPMASI RİSKİ	Tehlikeli gerilim riski
	YANGIN	UYARI:Yangın riski / Alevlenebilir malzeme
	DİKKAT	Yaralanma veya eşyalara zarar gelme riski
	ÖNEMLİ / NOT	Sistemi düzgün biçimde çalıştırma

İçindekiler

Güvenlik Bilgileri 4

Genel Güvenlik Uyarıları 4

Montaj Uyarıları 7

Kullanım Sırasında 7

Temizlik ve Bakım Sırasında 9

Teknik Özellikler....11

Montaj ve Kullanima Hazırlama 12

Montajı yapan kişi için açıklamalar 12

Firinin montaji 12

Elektrik Bağlantısı ve Güvenlik 14

Genel Görünüm....15

Kullanımı 16

Firin Kontrolleri 16

Dijital Zamanlayıcıyı Kullanma 19

Aksesuarlar 21

Temizlik ve Bakım 22

Temizleme 22

Bakım 25

Sorun Giderme 28

Pişirme Tablosu 31

Teknik Özellikler 31

Güvenlik Bilgileri

- Cihazı kullanmadan önce bütün açıklamaları okuyunuz ve gerektiğinde başvurmak üzere uygun bir yerde saklayınız.

- Bu kılavuz birden çok model için hazırlandığından, cihazınız burada açıklanan bazı özelliklere sahip olmayabilir. Bu nedenle, kullanım kılavuzunu okurken şekillere özellikle dikkat etmeniz oldukça önemlidir.

Genel Güvenlik Uyarıları

- Cihazın güvenli şekilde kullanımı konusunda gözetim veya açık talimat almaları ve kullanımla ilişkili tehlikeleri anlamaları durumunda bu cihaz, 8 yaş ve üzeri çocuklar ve fiziksel, görsel veya

akli kapasitelerinde engeller olan ya da gerekli deneyime ve bilgiye sahip olmayan kişiler tarafından kullanılabilir. Çocuklar bu cihazla oynamamalıdır. Temizlik ve kullanıcı bakımı, gözetim altında olmadıkları sürece çocuklar tarafından yapılmamalıdır.

⚠️UYARI: Bu cihaz ve erişilebilir parçaları, kullanım sırasında ısınır. Isinan bileşenlere dokunmamaya dikkat edilmelidir. Sürekli olarak gözetim altında tutuldukları durumlar dışında 8 yaşından küçük çocukları cihazdan uzak tutunuz.

⚠️⚠️ UYARI: Yangın tehlikesi: Pişirme yüzeyleri üzerinde herhangi bir eşya bulundurmayınız.

⚠️! UYARI: Yüzeyde çatlama olursa, olası elektrik çarpmalarını önlemek için

cihazi kapatınız.

- Cihazı harici bir zamanlayıcı ya da ayrı bir uzaktan kumanda sistemi aracılığıyla çalıştırmayınız.

- Kullanım sırasında cihaz ısınacaktır. Fırın içindeki ısınan parçalara dokunmama konusunda dikkatli olunmalıdır.

- Kullanım sırasında, tutacaklar kısa süre içinde ısınabilir.

- Fırın kapağının camını ve diğer yüzeyleri temizlemek için sert aşındırıcı temizleyiciler ya da tel kullanmayınız. Bunlar yüzeyi çizebilir ve cam kapağın çatlamasına ya da yüzeylerin hasar görmesine neden olabilir.

- Cihazı temizlemek için buharlı temizleyiciler kullanmayınız.

⚠️! UYARI: Elektrik çarpma olasılığını önlemek için, lambayı değiştirmeden önce cihazın kapalı olduğundan emin olunuz.

- DİKKAT: Pişirme veya izgara yapma sırasında erişilebilir parçalar sıcak olabilir. Kullanım sırasında küçük çocukları cihazdan uzak tutunuz.

- Cihazınız yürürlükteki tüm bölgesel ve uluslararası standart ve yönetmeliklere uygun biçimde üretilmiştir.

- Bakım ve onarım işlemleri sadece yetkili servis teknisyenleri tarafından yapılmalıdır. Yetkili olmayan teknisyenler tarafından yapılan montaj ve onarım işlemleri tehlikeli olabilir. Cihazın teknik özelliklerinde hiçbir şekilde değişiklik yapmayınız. Uygun olmayan ocak

korumaları, kazalara neden olabilir.

- Cihazın bağlantılarını yapmadan önce, cihazın özelliklerinin bölgesel dağıtım koşulları (gazın yapısı ve gaz basıncı veya elektrik voltajı ve frekansı) ile uyumlu olduğundan emin olunuz. Bu cihazın teknik özellikleri, etiketinde belirtilmiştir.

⚠️ DİKKAT: Bu cihaz, sadece yemek pişirme için tasarlanmıştır ve yalnızca iç mekanlarda ev tipi kullanıma uygundur. Ev dışı kullanım, ticari ortamlarda kullanım veya bir odayı ısıtmak için kullanım gibi diğer amaç ve uygulama alanları için uygun değildir.

• Fırın kapağı tutacaklarını cihazı kaldırmak veya taşımak için kullanmayınız.
• Güvenliğinizi sağlamak

için gerekli tüm tedbirler alınmıştır. Cam kırlabileceğinden, temizlik sırasında çizilmeyi önlemek için dikkatli olunmalıdır. Aksesuarların cama çarpmamasına dikkat ediniz.

- Montaj sırasında elektrik kablosunun sıkışmadığından veya hasar görmediğinden emin olunuz. Elektrik kablosu hasar görmüşse, bir tehlike yaratmaması açısından kablonun imalatçısı, servis acentesi veya benzeri nitelikli kişiler tarafından değiştirilmesi gerekir.

- Çocukların, fırın açık durumdayken kapağa tırmanmasına veya kapağın üzerine oturmasına izin vermeyiniz.

- Lütfen çocuklarınızı ve evcil hayvanlarını

cihazınızın yanına yaklaştırmayınız.

Montaj Uyarıları

• Montajı tamamlanıncaya kadar cihazı çalıştırmayınız.
• Cihazın montajı mutlaka yetkili bir teknisyentarafından yapılmalıdır. Hatalı yerleşim ve yetkili olmayan kişiler tarafından yapılan montaj nedeniyle ortaya çıkabilecek hasarlardan üretici sorumlu değildir.

- Ambalajı açtıktan sonra, cihazın nakliye sırasında hasar almış olup olmadığını kontrol ediniz. Hasar varsa, cihazı kullanmayınız ve hemen yetkili bir servis acentesi ile iletişime geçiniz. Ambalaj için kullanılan malzemeler (naylon, zimba teli, strafor vb.) çocuklar için zararlı olabileceğinden bunların

hemen toplanması ve ortadan kaldırılması gerekir.

• Cihazı atmosferin etkilerinden koruyunuz. Güneş, yağmur, kar, toz veya aşırı rutubet gibi etkilere maruz bırakmayınız.

- Cihazın etrafındaki malzemelerin (dolaplar) en az 100°C sıcaklığa dayanıklı olması gerekir.

- Aşırı ısınma olmaması için, cihazı dekoratif kapıların arkasına yerleştirmeyin. Kullanım Sırasında

- Fırını ilk kez kullandığınızda hafif bir koku fark edebilirsiniz. Bu son derece normaldir ve ısıtıcı elemanlarının üzerinde bulunan yalıtım malzemeleri nedeniyle oluşmaktadır. Fırını ilk kez kullanmadan önce,

içi boş olarak 45 dakika süreyle maksimum sıcaklık ayarında çalıştırmanızı tavsiye ederiz. Ürünün montajının yapıldığı yerin iyi havalandırıldığından emin olunuz.

- Pişirme sırasında veya sonrasında fırın kapağını açarken dikkatli olunuz. Fırından çıkan sıcak buhar, yanıklara neden olabilir.

- Cihaz çalışır durumdayken, kolay tutuşan veya yanıcı malzemeleri cihazın içine veya yakınlarına koymayınız.

- Fırına yiyecek koyarken veya yiyecekleri fırından çıkarırken her zaman fırın eldiveni kullanınız.

- Fırın hiçbir koşulda alüminyum folyo ile kaplanmamalıdır. Aksi takdirde aşırı ısınma meydana gelebilir.

- Pişirme sırasında kapları veya tepsileri doğrudan fırın tabanına yerleştirmeyin. Taban çok ısınacağı için ürün zarar görebilir.

Katı ve sıvı yağlarla pişirme işlemi yaparken ocağın başından ayrılmayınız. Aşırı ısınmaları durumunda yağlar alev alabilir. Yağ nedeniyle oluşan alevlerin üzerine asla su dökmeyiniz, bunun yerine ocağı kapalı duruma getirip tencerenin üzerini kapağıyla veya bir yangın battaniyesiyle kapatınız.

- Ürünün uzun bir süre kullanılmayacak olması durumunda ana şalteri kapatınız.

- Kullanımda olmadığı zamanlarda cihazın kontrol düğmelerini her zaman “0” (kapalı) konumuna

getiriniz.

• Tepsiler, fırından dışarı doğru çekildiğinde aşağı doğru eğilir. Tepsiyi fırından çıkarırken sıcak yiyecekleri dökmemeye veya düşürmemeye dikkat ediniz.
• Açık konumdayken fırın kapağının üzerine herhangi bir şey koymayınız. Aksi takdirde fırının dengesi bozulabilir veya kapak zarar görebilir.
• Cihaza veya tutacaklarına havlu, bulaşik bezi veya temizlik bezi asmayınız.

Temizlik ve Bakım Sırasında

• Herhangi bir temizlik veya bakım işlemi yapmadan önce cihazın elektrik bağlantısının kesildiğinden emin olunuz.
• Kontrol panelini

temizlemek için kontrol düğmelerini sökmeyiniz.

- Cihazın verimli ve emniyetli kalması için her zaman orijinal yedek parçalar kullanmanızı ve gerektiğinde yetkili servis acentelerimizi aramanızı tavsiye ederiz.

Taşıma ve Nakliye Sırasında Dikkat Edilmesi Gereken Güvenlik Bilgileri

• Ürünü taşımanız gerekirse, ürünün orijinal ambalajını kullanınız ve orijinal kasasını kullanarak taşıyınız.
• Ambalaj üzerindeki taşıma işaretlerine uyunuz.
• Taşıma sırasında ürünün zarar görmemesi için tüm bağımsız parçaları ürüne bantlayınız.
• Orijinal ambalajını bulamıyorsanız, ürünündış yüzeyleri başta olmak

üzere, dışarıdan alacağı darbelere karşı cihazı koruyacak bir taşıma ambalajı hazırlayınız.

Sorumluluk Sınırlaması

- Bu kılavuzda yer alan tüm teknik bilgiler, kullanım talimatları, cihazın çalıştırılması ve bakımı, cihazınızla ilgili son bilgileri içerir. Üretici firma, bu kullanım kılavuzundaki talimatlara uyulmaması, cihazın kullanım amacının dışında kullanılması, yetkili olmayan onarım işlemleri, cihaz üzerinde izin verilmeyen değişiklikler yapılması ve üretici firma tarafından onaylanmamış yedek parçaların kullanılması nedeniyle oluşabilecek hasar ve yaralanmalar için herhangi bir sorumluluk kabul etmez.

Teknik özellikler ve bu kılavuz, önceden haber verilmeden değiştirilebilir.

Uyumluluk Bilgileri

Bu cihaz aşağıdaki direktiflere uygun olarak tasarlanmış ve üretilmiştir.

Uygunluk Beyanı Alçak gerilim direktifi 2014/35/EU

EMU direktifi 2014/30/EU CE markalama direktifi, 93/68/EEC

CE Bu ürün 2014/30/EU (Elektromanyetik

Uyumluluk Yönetmeliği) ve 2014/35/EU (Alçak Gerilim (LVD) yönetmeliği ) sayılı Avrupa CE Direktiflerine uygundur. Ürün PCB içermez.

Ev tipi fırınların enerji etiketi direktifi EU 65/2014

Ürün “AEEE” yönetmeliğine uygundur.

Bu cihaz, Atık Elektrikli ve Elektronik Eşyaların Kontrolü Yönetmeliğine ndur.

Teknik Özellikler

Teknik Özellikler AF-7684 YS		AF-7684 YBAF-7684 YG
Boyutlar
Ürün Boyutları (Yükseklik x Genişlik x Derinlik (Kontrol paneli dahil)	mm	595 x 595 x 575
Banko Boşaltma Ölçüleri (Yükseklik x Genişlik x Derinlik) 1. Tip	mm	600 x 560 x 555
Banko Boşaltma Ölçüleri (Yükseklik x Genişlik x Derinlik) 2. Tip	mm	590 x 560/580 x 555
Fırın Özellikleri
Fırın iç hacmi mm 352 x 474,4 x 413,4
Fırın Lambası W 25
Üst ısıtıcı W 1200
Alt ısıtıcı W 1100
Grill Isıtıcı W 1400
Double Grill Isıtıcı W 2600
Fan W 23 -35
Turbo Isıtıcı	W 2000
Diğer Özellikler
Toplam Güç (Modele göre değişir) Maksimum	kW	2,6
Soğutucu fan	W	11,5
Voltaj	V	230
Enerji Sınıfı	-	A
Paketli Ürün Boyutları (Genişlik x Derinlik x Yükseklik)	mm	650 x 640 x 650
Net Ağırlık (Modele göre değişir) Maksimum	kg	32,1
Brüt Ağırlık (Modele göre değişir) Maksimum	kg 34,4

Montaj ve Kullanıma

Hazırlama

⚠️UYARI: Cihazın montajı, yetkili servis personeli veya gerekli niteliklere sahip bir kişi tarafından bu kılavuzda verilen açıklamalara ve yürürlükteki bölgesel yönetmeliklere uygun biçimde

yapılmalıdır Hatalı montaj, üreticinin herhangi bir sorumluluk kabul etmeyeceği ve garanti kapsamına girmeyecek zararlara ve hasarlara neden olabilir.

• Montajdan önce bölgesel şebeke koşulları (elektrik gerilimi ve frekansı) ile cihazın ayarlarının uyumlu olduğundan emin olun. Bu cihazın ayarlama koşulları, etiketinde belirtilmiştir.
• Kullanılan ülkede yürürlükte olan yasalar, hükümler, yönetmelikler ve standartlara uyulması gereklidir (güvenlik yönetmelikleri, yönetmeliklere uygun biçimde geri dönüştürme vb.).

Montajı yapan kişi için açıklamalar

Genel bilgiler

- Cihazın ambalaj malzemelerini ve aksesuarlarını çıkardıktan sonra, cihazın

hasar görüp görmediğini kontrol edin. Herhangi bir hasar varsa cihazı kullanmayın ve hemen yetkili servis personeline veya gerekli niteliklere sahip bir teknisyene başvurun.

• Yakın çevrede perde, yağ, bez vb. alev alabilecek, kolay tutuşan veya yanıcı malzemeler bulunmamalıdır.
• Cihazın etrafındaki tezgah ve mobilyalar 100°C üzeri sıcaklıklara dayanıklı malzemelerden imal edilmiş olmalıdır.
• Cihaz, bir bulaşik makinesi, buzdolabı, derin dondurucu, çamaşır makinesi veya çamaşır kurutma makinesinin doğrudan üzerine monte edilmemelidir.

Firinin montajı

Cihazlar montaj setleri ile birlikte verilir ve uygun ölçülerde bir tezgaha montajları yapılabilir. Ocağın ve fırının montajı için ölçüler aşağıda verilmiştir.

A (mm)	557	min./max. F (mm)	560/580
B (mm)	550	min. G (mm)	555
C (mm)	595	min. H/I (mm)	600/590
D (mm)	575	min. J/K (mm)	5/10
E (mm)	574

Tezgah altina montaj A B H F G E J C D C

Duvar ünitesine montaj K F I G E A B C D C J

1. Elektrik bağlantılarını yaptıktan sonra, ileri doğru iterek fırını dolabın içine yerleştirin. Fırının kapağını açın ve 2 adet cıvatayı fırının çerçevesi üzerinde bulunan deliklere takın. Ürünün çerçevesi dolabın ahşap yüzeyine temas ederken civataları sıkın.

Elektrik Bağlantısı ve Güvenlik

! UYARI: Bu cihazın elektrik bağlantısı, yetkili servis personeli veya gerekli niteliklere sahip bir elektrikçi tarafından, bu kılavuzda verilen açıklamalara ve yürürlükteki bölgesel yönetmeliklere uygun biçimde yapılmalıdır.

! UYARI: CİHAZIN TOPRAKLANMASI GEREKLİDIR.

- Cihazın güç kaynağına bağlanmasıından önce, cihazın voltaj değerinin (cihazın tanımlama plakasına basılmıştır) kullanılan şebeke kaynağının voltajına uygun olduğu ve şebekenin elektrik kablo tesisatının, cihazın enerji kademesini (bu da tanımlama plakasında belirtilmiştir) karşılayacak düzeyde olduğu kontrol edilmelidir.

- Montaj sırasında yalıtımlı kablolar kullanılmasına lütfen dikkat edin. Hatalı bir bağlantı, cihazınıza zarar verebilir. Elektrik kablosu hasar gördüğünde ve değiştirilmesi gerektiğinde, bu işlem yetkili bir kişi tarafından yapılmalıdır.

- Adaptörler, çoklu prizler ve/veya uzatma kabloları kullanmayın.

• Besleme kablosu, cihazın sıcak kısımlarından uzak tutulmalı ve bükülmemeli ya da sıkışmamalıdır. Aksi takdirde kablo hasar görebilir ve kısa devreye yol açılabilir.
• Cihaz şebekeye bir fiş aracılığıyla bağlanmıyorsa güvenlik gerekliliklerine uymak için en az 3 mm kontak aralığına sahip tüm kutuplu devre kesme şalteri kullanılmalıdır.
• Bu cihaz 220-240V enerji beslemesi için tasarlanmıştır. Besleme farklıysa, yetkili bir servis personeline veya elektrik teknisyenine başvurun.
• Cihaz, dolabının önünde duruyor olsa bile elektrik kablosunun (H05VV-F) cihaza bağlanabilecek uzunlukta olması gerekir.
• Tüm bağlantılar yeterince sıkı olmalıdır.
• Besleme kablosunu kablo kelepçesine sabitleyin ve ardından kapağı kapatın.
• Terminal kutusu bağlantısı, terminal kutusunun üzerine yerleştirilmiştir.

Mavi Z Kahverengi Sarı+Yeşil

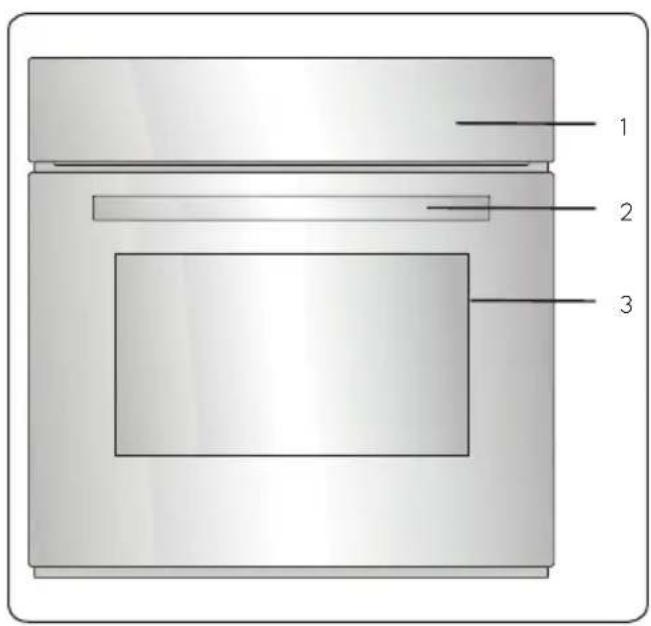

Genel Görünüm

Bu görsel yalnızca cihazın parçaları hakkında bilgilendirme amaçlıdır. Parçalar cihaz modeline göre farklı olabilir. Görseller temsilidir..

Bileşenlerin Listesi

1 2 3

1. Kontrol Paneli
2. Fırın Kapağı Tutacağı
3. Fırın Kapağı

Kontrol Paneli

4 5 6

1. Fırın Fonksiyon Kontrol Düğmesi
2. Zamanlayıcı
3. Fırın Termostat Düğmesi

Kullanımı

Firin Kontrolleri

Fırın fonksiyon kontrol düğmesi

Düğmeyi, istediğiniz pişirme fonksiyonuna karşılık gelen sembole çevirin. Çeşitli fonksiyonların detayları için ‘Fırın Fonksiyonları’ başlığına bakın.

Fırın termostat düğmesi

Bir pişirme fonksiyonu seçtikten sonra, istediğiniz sıcaklığı ayarlamak için bu düğmeyi çevirin. Fırını ısıtmak veya sıcaklığı korumak için termostat çalıştığında fırın termostat lambası yanacaktır.

Fırın Fonksiyonları

* Fırının fonksiyonları, sizin ürününüzün modeli nedeniyle farklı olabilir.

Yalnızca fırın lambası açılacaktır. Pişirme süresi boyunca açık kalacaktır.

Fonksiyonu: Fırının termostatı ve uyarı lambaları açılacak ve alt ısıtıcı eleman çalışmaya

başlayacaktır. Alttan ısıtma fonksiyonu, ısı fırının altından yükseldiği ve yiyeceği ısıttığı için pizza yapmak için idealdir. Bu fonksiyon pişirmeden çok yiyeceklerin ısıtılması için uygundur.

Buharla Temizleme Fonksiyonu:

Buharla temizleme fonksiyonunu çalıştırmak için fırınınızın kumanda düğmelerini buharla temizleme

fonksiyonu sembolüne getirin. Fırın tabana yerleştireceğiniz küçük bir kaba 200-250ml su (yaklaşık 1 su bardağı) koyun. Kullanacağınız kabin, sıcaklığa dayanabilecek şekilde metal veya borcam olmasına dikkat ediniz, plastik ve türevleri kapları kullanmayınız. Fırını yaklaşık 20 dakika çalıştırın, çalışma tamamlandıktan sonra fırın içi kolayca silinebilecek şekilde hazır hale gelir.

Fonksiyonu: Fırının termostatı ve uyarı lambaları açılacak ve üst ısıtıcı eleman çalışmaya

başlayacaktır. Üst ısıtıcı elemandan yayılan ısı yiyeceklerin üst tarafını pişirecektir. Üstten ısıtma fonksiyonu önceden pişirilmiş yiyeceklerin üstünün kızartılması ve yiyeceklerin ısıtılması için idealdir. Statik Pisirme

Fonksiyonu: Fırının termostatı ve uyarı lambaları açılacak ve alt ile üst ısıtıcı elemanlar çalışmaya

başlayacaktır. Statik pişirme fonksiyonu ısı yayar, yiyeceklerin eşit düzeyde pişirilmesini sağlar. Kurabiyeler, kekler, fırın makarna, lazanya ve pizza yapmak için idealdir. Önceden fırının 10 dakika ısıtilması tavsiye edilir ve bu fonksiyon sırasında yalnızca bir rafın kullanılması en iyi sonucu verir.

Fırının termostatı ve
uyarı lambaları
açılacak ve üst ve
alt ısıtıcı elemanlar
ile fan çalışmaya

başlayacaktır. Bu fonksiyon kurabiye

pişirmek için iyidir. Pişirme fırının içindeki alt ve üst ısıtica elemanlar ile yapılır ve hava sirkülasyonu sağlayan fan ile yiyeceklere hafif kızarma etkisi verilir. Fırını önceden yaklaşık 10 dakika ısıtmanız tavsiye edilir.

Firinin termostati ve uyarı lambaları açılacak ve izgara isitici eleman calismaya

başlayacaktır. Bu fonksiyon yiyeceklerin fırının üst raflarında izgara ve tost yapılması için kullanılır. Yiyeceklerin yapısmaması için tel izgaraya bir fırça ile az bir miktar yağ sürünüz ve yiyecekleri izgaranın ortasına yerleştiriniz. Damlayan yağları toplamak için her zaman yiyeceklerin altına bir tepsi koyunuz. Fırını önceden yaklaşık 10 dakika ısıtmanız tavsiye edilir.

Uyari: Izgara sırasında fırının kapağının kapalı tutulması ve fırın sıcaklığının 190°C değerine ayarlanması gerekir.

Fırınızda Yoğurt Yapma Fonksiyonu

Fırınız, özellikleri itibari ile evinizde kendi yoğurdunuzu yapma imkanı sağlar. Yoğurt yapımı ile ilgili detaylar aşağıda verilmiştir.

Fırın ayarı: Bunun için fırınınızın aşağıda gösterildiği şekilde fonksiyon ve termostat düğmelerinin ‘yoğurt’ ayarına getirilmesi gerekmektedir. Bu şeklide ayarlanan fırınınızın içi yoğurdun mayalanması için ideal sıcaklıkta kalacaktır.

Sütün hazırlanması: Sütün

mayalanması gereken sıcaklık, yaklaşık 40-50C olmalıdır ve bu, ısıtılıp parmak ile kontrol edildiğinde ne eli yakacak ne de soğuk olacak şeklinde pratik olarak ifade edilir. Açık olarak alınacak sütlerin kaynatılması

gerekmektedir. Paketli sütlerin ise kaynatılmasına gerek yoktur. Sütün kalitesi ve ideal sıcaklıkta mayalanması yapılacak yoğurdun kalitesini direk etkileyecektir. Bu yüzden süt seçimine ve ideal sıcaklığa getirilmesine dikkat edilmelidir.

Maya çalma:Süt, ideal sıcaklığa getirildiğinde 1-2 yemek kaşığı yoğurt ile mayalanacaktır. Maya çalma sırasında yoğurdun çok soğuk olmaması tavsiye edilir. Bunun için öncelikle yoğurt küçük bir tabakta, ısıtılan sütten alınacak birkaç kaşık süt ile ezilir. Kıvamına gelen yoğurt süt karışımı süt kabının içine dökülür ve çok fazla karıştırılmadan dağıtılır.

Yoğurdun tatlandırılması için isteğe göre 1-2 çay kaşığı şeker eklenebilir. Ayrıca kıvamın arttırılması için süt tozu ilavesi yapılabilir.

Mayalanma: 40-50C'ye ısıtılmış, içine maya çalışmış süt mayalanmasını tamamlamak için daha önceden ayarlanıp ideal sıcaklığına ulaşmış fırının içine konur. 5 saat süreyle fırının içinde tutularak mayalanması için beklenir. Bu süreyi takip etmek için fırınıınızdaki 'zamanlayıcı' özelliğini kullanabilirsiniz. Zamanlayıcı ayarı için kulanma kılavuzuna bakınız.

Bekletme: Mayalanma sonunda süt, fırından alınıp bir süre dışarıda bekletildikten sonra buzdolabında 12 saate kadar kıvamına gelmek üzere bekletilir.

Her tarifte olduğu gibi yoğurt yapımında da kullanılan malzeme etkisinin yanında siz de damak zevkinize göre kendinize en uygun yöntemi yukarıda beirtilen referans bilgiler üzerinden bulabilirsiniz.

Afiyet olsun...

Fonksiyonu: Fırının termostatı ve uyarı lambaları açılacak ve izgara ısıtıcı eleman ile fan çalışmaya

başlayacaktır. Bu fonksiyon kalın yiyeceklerin izgara yapılması için idealdir. Fırının üst raflarını kullanınız, yiyeceklerin yapısmaması için tel izgaraya bir fırça ile az bir miktar yağ sürünüz ve yiyecekleri izgaranın ortasına yerleştiriniz. Damlayan yağları toplamak için her zaman yiyeceklerin altına bir tepsi koyunuz.

Uyari: Izgara sırasında fırının

kapağının kapalı tutulması ve fırın sıcaklığının 190°C değerine ayarlanması gerekir. Turbo Fonksivonu:

Fırının termostatı ve uyarı lambaları açılacak ve halka isıtıcı eleman ile fan çalışmaya

başlayacaktır. Turbo fonksiyonu ısının fırın içinde eşit düzeyde yayılmasını, tüm raflarda bulunan yiyeceklerin eşit düzeyde ısınmasını sağlar. Fırını önceden yaklaşık 10 dakika ıstmanız tavsiye edilir.

Meyve & Sebze Kurutma:

Kurutmak istediğiniz meyve veya sebzeyi ince dilemler veya oyulmuş (dolmalık patılan ve kabak gibi) halde tel ızgaranın üstüne tek sıra şeklinde dizin ve fırının 3. rafına sürün. Fırın şalter ve termostat ayarlarını ★ konumuna getirip, pişirme zamanını zamanlayıcıyı kullanarak aşağıdaki tabloda tavsiye edilen sürelerde ayarlayın. Fonksiyon sonunda kurutulmuş meyve ve sebzeleriniz hazır olacaktır.

Sebze & Meyve Çeşidi T	avsiye Edilen Kurutma Süresi
Kabak 6-8 saat
Patlican 8-10 saat
Kayısı 8-10 saat
Erik 8-10 saat
Armut 8-10 saat
Elma 10-12 saat
Muz 10-12 saat

NOT: Bazı elektronik fırın modelleri zamanlayıcı ayarlanmadan çalıştırıldığında, güvenlik gereği 6 saat sonunda ürünün açık unutulduğunu varsayıp, bir hata kodu ile ürünü kapatır. Bu sebeple kurutma fonksiyonunda zamanlayıcının ayarlanması gerekmektedir.

Hamur Şefi Fonksiyonu:

Hamur Şefi fonksiyonu, fırının ısısını eşit olarak yaymaktadır. Termostat düğmesini istenen dereceye ayarlayın. Fonksiyon düğmesini de, Hamur Şefi fonksiyon sembolünü gösterecek şekilde çevirin. 10 dakikalık ön ısıtmayı yaptıktan sonra uygun pişirme kaplarına konmuş yiyeceklerinizi fırına yerleştirin. Bu fonksiyon; birden çok yemeğin pişirilebilmesi için uygundur.

Fırınızda aynı anda iki tepsi ile pişirme yapacaksanız; pişirme ısısını ayarlarken pişirme tablosunda yiyecekleriniz için uygun olan sıcaklıklardan hangisi daha düşük ise, pişirme için o sıcaklığı kullanın. İki tepsi ile pişirme, tek tepsili pişirmeye göre ilave pişirme süresi gerektirir. Genellikle her iki tepsideki yiyecekler aynı anda pişmezler. Bunun için piştığini gözlemlediğiniz tepsiyi fırından alarak, diğer tepsi için pişirme işlemine devam edin. Hamur Şefi pişirme özelliğini kullanıyorsanız pişirme süreniz diğer fonksiyonlara göre daha kısa olacaktır. Aynı zamanda pişirdiğiniz yiyecekler daha homojen şekilde pişerken

kabarması da fazla olacaktır.

Dijital Dokunma Zamanlayıcısını Kullanma

Süre ayarı

Fırını kullanmaya başlamadan önce sürenin ayarlanması gereklidir. Enerji bağlantısından sonra, göstergede "A" sembolü ile "000" yanıp sönecektir.

0:00 Mod 2 m

1. "+" ve "-" tuşlarına aynı anda basınız.

sembolü görünecek ve ekranın ortasındaki nokta yanıp sönmeye başlayacaktır.

A — Mod 2 min

1. Nokta yanıp sönerken "+" ve "-" tuşlarını kullanarak zamanı ayarlayınız.

A - Mod + Ø 1.0m

1. Birkaç saniye sonra, nokta artık yanıp sönmeyecek ve yanık kalacaktır.

Tuş Kilidi

Zamanlayıcı 5 saniye boyunca kullanılmadıktan sonra tuş kilidi otomatik olarak aktif olur. Zamanlayıcı butonlarının kilidini açmak için "MOD" butonuna 3 saniye boyunca basılı tutunuz. İstenilen çalışma süresi uygulanabilir.

Sesli uyarı zamanı ayarı

Sesli uyarı süresi 0:00 ile 23:59 saat arasında dilediğiniz zamana ayarlanabilir. Sesli uyarı zamanı yalnızca uyarı amacıyla kullanılabilir. Bu fonksiyon ile fırın aktif edilmeyecektir.

A 0:00 - Mod +

1. "MOD" üzerine basınız. sembolü yanıp sönmeye başlayacak ve "000" görüntülenecektir.

A 23:59 — Mod 2 m

1. △ yanıp sönerken "+" ve "-" tuşlarını kullanarak istediğiniz zamanı seçiniz.

A 23:59 - Mod + ± m

1. ⚠ sembolü yanık kalacak, zaman kaydedilecek ve uyarı ayarlanmış olacaktır. Zamanlayıcı sıfıra ulaştığında, sesli bir uyarı duyulacak ve göstergede ⚠ sembolü yanıp sönecektir. Sesli uyarıyı durdurmak için herhangi bir tuşa basınız, ⚠ sembolü kaybolacaktır.

Yarı otomatik süre ayarı (pişirme zamanı)

Bu fonksiyon sabit bir süre boyunca pişirim yapmanıza yardımcı olur. 0 ile 10 arasındaki bir zaman aralığı girilebilir. Yiyecekleri pişirmek için hazırlayınız ve fırına koyunuz.

1. Kumanda düğmelerini kullanarak

istediğiniz pişirme fonksiyonunu ve sıcaklığı seçiniz.

A du r - Mon +

1. Gösterge ekranında "dur" (süre) ile ➔ sembolünü görünçeye kadar "MOD" üzerine basıniz. "A" sembolü yanıp sönecektir.

1:20 — Mod 2 m

1. "+" ve "-" tuşlarını kullanarak istediğiniz pişirme süresini seçiniz.

95 18 - Mod + 2 m

1. Güncel zaman yeniden görünecek ve "A", ↘ ile 🔊 sembolleri yanık kalacaktır.

Zamanlayıcı sıfıra ulaştığında fırın kapatılacak ve sesli bir uyarı ➔ duyulacaktır. "A" ile sembolleri yanıp sönecektir. Uyarı sesini durdurmak için her iki kumanda düğmesini "O" konumuna çeviriniz ve zamanlayıcı üzerindeki herhangi bir tuşa basınız. Semboller kaybolacak ve zamanlayıcı manüel fonksiyona geri dönecektir.

Ses Ayari

Sesli uyarı sesinin ses düzeyini ayarlamak için güncel günün saati görüntülenirken sesli bir sinyal duyuluncaya kadar 1-2 saniye boyunca "-" butonuna basınız. Bundan sonra, "-" butonuna her basıldığında farklı bir sinyal sesi duyulacaktır. Üç farklı tip sinyal sesi vardır. İstediğiniz sesi seçiniz ve başka herhangi bir butona basmayınız. Kısa bir süre sonra seçilen ses kaydedilecektir.

Aksesuarlar

EasyFix Tel Tepsi

Aksesuarları ilk kullanımdan önce sıcak su, deterjan ve temiz yumuşak bir bezle iyice temizleyin.

5 4 3 2 1 T2 T1

- Aksesuarı fırının içinde doğru konuma yerleştirin.

- Fan kapağı ve aksesuarlar arasında en az 1 cm boşluk bırakın.

- Pişirme kaplarını ve/veya aksesuarları fırından çıkarırken dikkatli olun. Sıcak yemekler ya da aksesuarlar yanmanıza yol açabilir.

- Isı sebebiyle aksesuarlar deforme olabilir. Soğuduktan sonra normal görünümlerine ve performanslarına geri dönerler.

- Tepsiler ve tel ızgaralar 1 ve 5 arasındaki herhangi bir seviyeye yerleştirilebilir.

- Teleskopik raylar T1, T2, 3, 4, 5 seviyelerine yerleştirilebilir.

- Tek seviyede pişirme için seviye 3 tavsiye edilir.

- Teleskopik raylarla tek seviyede pişirme için T2 seviyesi tavsiye edilir.

- Piliç çevirme teli Seviye 3'e yerleştirilmelidir.

- T2 seviyesi teleskopik raylarda piliç çevirme telinin yerleştirilmesi için kullanılır.

****Aksesuarlar satın alınan modele göre farklılık gösterebilir.

Derin Tepsi

Derin tepsi, yahni pişirmek için çok uygundur.

Tepsiyi herhangi bir kızağın içine yerleştirin ve düzgünce oturması için sonuna kadar itin.

Sığ tepsi, börek pişirmek için çok uygundur.

Tepsiyi herhangi bir kızağın içine yerleştirin ve düzgünce oturması için sonuna kadar itin.

Tel izgara, yiyecekleri izgara yapmak veya

fırında kullanıma uygun kaplarda pişirmek için kullanıma çok uygundur.

Izgarayı fırın boşluğundaki ilgili rafa doğru şekilde yerleştirin ve sonuna kadar itin.

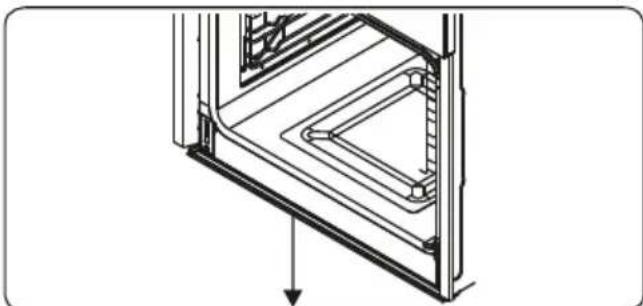

Bazı pişirme koşullarında, fırın kapağının iç camında yoğuşma oluşabilir. Bu bir ürün hatası değildir.

Fırın kapağını izgara konumunda açın ve bu konumda 20 saniye bırakın.

Su, kolektöre damlayacaktır.

Fırını soğutun ve kapağın iç kısmını kuru bir havlu ile silin. Bu işlem düzenli olarak yapılmalıdır.

UYARI: Temizlemeye başlamadan önce cihazı kapatınız ve soğumasını bekleyiniz.

Genel Açıklamalar

- Temizleme malzemelerinin uygun olduğunu ve üretici tarafından cihazda kullanımlarının tavsiye edildiğini kontrol ediniz.

- Parçacık içermeyen krem temizleyiciler veya sıvı temizleyiciler kullanınız. Kostik (aşındırıcı) kremler, aşındırıcı temizlik tozları, sert bulaşık telleri veya sert aletler kullanmayınız, bunlar ocağın yüzeylerine zarar verebilir.

Parçacık içeren temizleyiciler kullanmayınız, bunlar cihazın

cam, emaye kaplanmış ve/veya boyalı parçalarına zarar verebilir.

- Herhangi bir sıvı taşığında, parçaların zarar görmemesi için taşan sıvıyı hemen temizleyiniz.

Cihazın herhangi bir parçasını temizlemek için buharlı temizleyiciler kullanmayınız.

Fırının İçinin Temizlenmesi

- Emaye kaplanmış fırınların içi en iyi fırın sıcakken temizlenir.

- Her kullanımdan sonra fırını sabunlu suya batırılmış bir bezle siliniz. Ardından fırını ıslak bir bezle tekrar siliniz ve kurutunuz.

- Fırını tamamen temizlemek için ara sıra sıvı bir temizlik maddesi kullanmanız gerekebilir.

Katalitik levhalar fırın haznesinin içinde takılmıştır. Bunlar, kenarlarda mat boyalı, açık renkli ve/veya fırının arkasında mat boyalı panellerdir. Pişirme sırasında yağ kalıntılarının toplanması için kullanırlar.

Levha yağlar emerek ve bunları kül olacak şekilde yakarak kendini temizler, oluşan küller ıslak bir bezle fırının zemininden kolaylıkla temizlenebilir. Verimli olması için levhanın gözenekli olmaması gereklidir. Levha eskidikçe rengi değişebilir.

Levhanın üzerine aşırı miktarda yağ dökülürse, verimi düşebilir. Bu sorunun üstesinden gelmek için 20 - 30 dakika boyunca fırını maksimum sıcaklıkta çalıştırınız. Fırın soğuduktan sonra, fırının zeminini siliniz.

Katalitik levhaların elle temizlenmesi tavsiye edilmez. Sabuna batırılmış çelik bulaşık teli veya başka herhangi bir aşındırıcı malzeme kullanılması halinde levhada hasar oluşacaktır. Ayrıca, levhaların temizlenmesinde aerosol temizleyicilerin kullanılmasını da tavsiye etmiyoruz. Katalitik levhanın duvarları aşırı yağ nedeniyle etkisiz kalabilir. Aşırı yağ yumuşak bir bez veya sıcak suya batırılmış bir süngerle temizlenebilir, ardından yukarıda açıklanan temizleme işlemi yapılabilir.

Katalitik Levhanın Sökülmesi

Katalitik levhayı yerinden çıkarmak için her bir katalitik paneli fırına sabitleyen civataları sökünüz.

Cam Parçaların Temizlenmesi

• Cihazın cam parçalarını düzenli olarak temizleyiniz.
• Cam parçaların içini ve dışını temizlemek için bir cam temizleyici kullanınız. Ardından durulayınız ve kuru bir bez ile iyice kurulayınız.

Paslanmaz Çelik Parçaların (varsa) Temizlenmesi

• Cihazın paslanmaz çelik parçalarını düzenli olarak temizleyiniz.
• Paslanmaz çelik parçaları sadece suya batırılmış yumuşak bir bezle siliniz. Ardından kuru bir bez ile iyice kurulayınız.

Pişirme sonrasında halen sıcakken paslanmaz çelik parçaları temizlemeyiniz.

Paslanmaz çelik yüzeylerde sirke, kahve, süt, tuz, su, limon veya domates suyu gibi malzemeleri uzun süreyle bırakmayınız.

Boyalı Yüzeylerin Temizlenmesi (varsa)

- Domates, salça, ketçap, limon, yağ türevleri, süt, şekerli gıdalar, şekerli içecekler ve kahve, ılık suya batırılmış bir bezle derhal temizlenmelidir. Bu lekeler temizlenmezse ve döküldüğü yüzeyde kurursa sert nesnelerle (örneğin sivri nesneler, çelik ve plastik ovma telleri, yüzeylere zarar veren bulaşık süngeri)

ve yüksek düzeyde alkol içeren temizlik maddeleri, leke çıkarıcılar, yağ temizleyiciler, yüzey aşındırıcı kimyasallarla temizlenmemelidir. Aksi takdirde, toz boyayla kaplı yüzeylerde aşınma meydana gelebilir ve leke oluşabilir. Üretici, uygunsuz temizlik ürünlerinin veya yöntemlerinin kullanılmasından kaynaklanan hiçbir hasar için sorumluluk kabul etmemektedir.

İç Camın Sökülmesi

Temizlemeden önce fırın kapağının camını aşağıdaki gösterildiği gibi sökmeniz gerekir.

1. Camı B yönünde itin ve konuma sabitleme ayağından (x) serbest bırakın. Camı A yönünde çıkarın.

A x B

İç camı yerine takmak için:

1. Camı B yönünde, konum sabitleme ayağının (y) altına doğru ileriye itin.

B y

1. Camı C yönünde, konum sabitleme ayağının (x) altına yerleştirin.

Fırın kapağının üç katlı cam olması halinde, üçüncü cam tabakasının ikinci cam tabakası ile aynı şekilde sökülmesi gerekir.

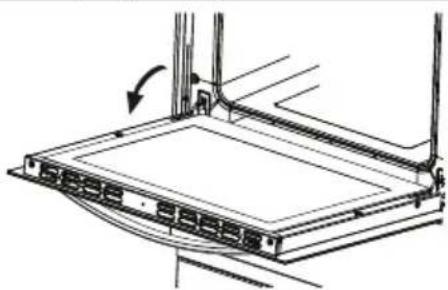

Fırın Kapağının Sökülmesi

Temizlemeden önce fırın kapağının camını aşağıdaki gösterildiği gibi sökmeniz gerekir.

1. Fırının kapağını açın.

1. Bağlantı parçasını bir tornavida yardımıyla sonuna kadar açın (a).

1. Kapağı, tamamen kapalı konuma yaklaşana kadar kapatın ve kendinize doğru çekerek sökün.

Tel Rafın Sökülmesi

Sökmek için, tel rafı şekilde gösterildiği gibi çekin. Klipsler açıldıktan sonra (a), yukarı doğru kaldırın.

! UYARI: Bu cihazın bakımı yalnızca yetkili bir servis personeli veya gerekli niteliklere sahip bir teknisyen tarafından yapılmalıdır.

Fırın Lambasının Değiştirilmesi

! UYARI: Temizlemeye başlamadan önce cihazı kapatın ve soğumasını bekleyin.

• Cam lensi ve ardından ampulü çıkarın.
• Yeni ampulü (300 °C sıcaklığa dayanıklı) söktüğünüz ampulün (230 V, 15-25 Watt, Tip E14) yerine takın.
• Cam lensi değiştirin. Fırınız artık kullanıma hazırldır.

Bu lamba, elektrikli ev eşyalarında kullanım için özel olarak tasarlanmıştır. Ev aydınlatması amacıyla kullanım için uygun değildir.

Fırının Dış Yüzeylerinin Bakımı ( Kontrol Paneli ve Fırın Kapısı )

- Aşındırıcı temizlik maddeleri kullanmayın. Temizledikten sonra iyice durulayın ve kurulayın.

- Ürününüz inox ise, inox yüzeylerin bakımı ile ilgili bölüme bakınız.

- Özellikle panoda düğme eteklerinin altında biriken kirler temizlenmediği takdirde, düğmenin bastırılarak döndürülmesinin de etkisiyle panodaki boyayı kaldırarak paslanmaya sebebiyet verebilir. Bunu önlemek için zaman zaman düğme eteklerinin altını temizleyin.

- Ankastre fırınlarda, özellikle sulu ve yağlı yemekler pişirdikten sonra, fırın kapısının iç camını nemli yumuşak bir bezle silin. İç camları silmek için asla aşındırıcı (partikül içeren) ve yüzeyi çizebilecek maddeler kullanmayın. İç camda oluşabilecek mik-ro çatlaklar, ürünün kullanımı sırasında camın çatlamasına sebep olabilir.

- Bazı ankastre fırınlarda iç cam sökülebilir özelliktedir. Bu tip bir ürün kullanıyorsa-nız, iç camı sökerek temizleyebilirsiniz.

- Fırınızda izgara yapacaksanız, ürün ile beraber tepsi içinde verilen izgarayı kullanmanız tavsiye edilir ( eğer ürününüzde bu aksesuar varsa ). Böylece sıçrayan ve damlayan yağ fırının içini kirletmeyecektir. Eğer büyük tel izgarayı kullanacak-sanız, yağların toplanması için en alt rafa tepsi koyun. Temizlik kolaylığı açısından içine bir miktar su koyun.

Cihazınızın Çevreye Uygun Bir Şekilde Atılması

Ürün veya paketi üzerindeki bu sembol, ürünün ev atığı gibi muamele görmemesi gerektiğini gösterir. Bunun yerine elektrikli ve elektronik donanımın geri

dönüşümünü yapan geçerli toplama noktasına teslim edilmelidir. Bu ürünün doğru şekilde imha edilmesini sağlayarak, ürünün yanlış atık muamelesi kaynaklı çevre ve insan sağlığı ile ilgili potansiyel olumsuz sonuçlarını önlemeye yardımcı olursunuz. Malzemelerin geri dönüşümü, doğal kaynakları korumaya yardımcı olacaktır. Bu ürünün geri dönüşümü ile ilgili daha ayrıntılı bilgi için lütfen yerel belediye, ev atıkları imha servisi veya ürünü satın aldığınız mağaza ile temasa geçin.

Ambalaj Bilgisi

Ürün ambalajı, geri dönüştürülebilir malzemelerden üretilmiştir. Ambalaj atığını evsel veya diğer atıklarla birlikte atmayın, yerel yönetimin belirttiği ambalaj toplama noktalarına atın.

Enerji Tasarrufu için Öneriler

Elektrikli ocakta pişirme yapılırken düz tabanlı tencere kullanılmalıdır.

Kullanılan tencere tabanının büyüklüğüne uygun olan ocak gözü tercih edilmelidir.

Pişirme süresini düşürmek için tencerenin üstüne kapak konulmalıdır.

Pişirme süresinin uzun olmaması için gereken miktardan fazla su yada yağ kullanılmamalıdır.

Yiyecekler pişerken fırın kapağı sık sık açılmamalıdır.

Müşterinin Seçimlik Hakları

Müşteri; malın 6502 sayılı Tüketicinin Korunması Hakkında Kanun hükümleri uyarınca ayıplı olduğunu anlaşılması durumunda, ayıp daha sonra ortaya çıkmış olsa bile, malın müşteriye teslim tarihinden itibaren iki yıllık zamanaşımı süresi içinde;

1) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
2) Satılanı alıkoyup ayıp oranında satış

bedelinden indirim isteme, seçimlik haklarından birini Satıcıya karşı;

3) Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme,

4) İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini ise Satıcıya, üretici veya ithalatçıya karşı kullanılabilir.

Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesinin satıcı için orantısız güçlükleri beraberinde getirecek olması hâlinde tüketici, sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir.

Müşteri; şikâyet ve itirazları konusundaki başvurularını Tüketici Mahkemelerine ve Tüketici Hakem Heyetlerine yapabilir.

Fırının Dış Yüzeylerinin Bakımı (Kontrol Paneli Ve Fırın Kapısı)

• Aşındırıcı temizlik maddeleri kullanmayın. Temizledikten sonra iyice durulayın ve kurulayın.
• Ürününüz inox ise, inox yüzeylerin bakımı ile ilgili bölüme bakınız.
• Özellikle panoda düzme etekleridin biriken kirler temizlenmediği takdirde, düğmenin bastırılarak döndü-rülmesinin de etkisiyle panodaki boyayı kaldırarak paslanmaya sebebiyet vere-bilir. Bunu önlemek için zaman zardiözme eteklerinin altını temizleyin.
• Ankastre fırınlarda, özellikle sulu ve yağlı yemekler pişirdikten sonra, fırın kapısının iç camını nemli yumuşak bir bezle silin. İç camları silmek için asla aşındırıcı (partikül içeren) ve yüzeyi çizebilecek maddeler kullanmayın. İç camda oluşabilecek mik-ro çatlaklar, ürünün kullanımı sırasında camın çatlamasına sebep olabilir.
• Bazı ankastre fırınlarda iç cam sökülebilir özellikleri. Bu tip bir ürün kullanıyorsa-nız, iç camı sökerek temizleyebilirsiniz.
• Fırınızda izgara yapacaksanız, ürün ile beraber tepsi içinde verilen izgarayı kullanmanız tavsiye edilir ( eğer ürününüzde bu aksesuar varsa ). Böylece sıçrayan ve damlayan yağ fırının içini kirletmeye-cektir. Eğer büyük tel izgarayı kullanacak-sanız, yağların toplanması için en alt rafa tepsi koyun. Temizlik kolaylığı açısından içine bir miktar su koyun.

Sorun Giderme

Cihazınızda normal olmayan bir durum tespit ettiğinizde, tablodaki açıklamalar doğrultusunda sorunu çözmeye çalışma bilirsiniz.

- Cihazınız hala normal çalışmasına de vam etmiyorsa Vestel İletişim Merkezi veya size en yakın Vestel Yetkili Servisi ile irtibata geçiniz. Yetkili servis listesine ve iletişim bilgilerine web sitesinden ulaşabilirsiniz.

Sorun Sebebi Çözüm
Fırın açılmıyor. Enerji kapatılmıştır.		Enerji verildiğini kontrol ediniz.Ayrıca diğer mutfak cihazlarının çalıştığını kontrol ediniz.
Pişirim yapmıyor veya fırın ısınmıyor.	Fırının sıcaklık kumandası yanlış ayarlanmıştır.Fırının kapağı açık	Fırının sıcaklık kumanda düğmesinin doğru ayarlandığını kontrol ediniz.
Fırının lambası (varsa) çalışmıyor.	birakılmıştır.Lamba arızalanmıştır.Elektrik beslemesi kesilmiş ya da kapatılmıştır.	Lambayı açıklamalara uygun biçimde değiştiriniz.Prizde elektrik beslemesi olduğundan emin olunuz.
Fırında yapılan pişirim eşit düzeyde olmuyor.	Fırının rafları hatalı yerleştirilmiştir.	Tavsiye edilen sıcaklıkların ve raf konumlarının kullanıldığı kontrol ediniz.Çevrilmesi gereken yiyecekler pişirmedikçe fırının kapağını sık aralıklarla açmayınız. Fırının kapağını sık aralıklarla açarsanız, iç sıcaklık düşer ve bu durumda pişirme sonuçları etkilenebilir.
Sorun Sebebi Çözüm
Zamanlayıcı butonlarına düzgün basılamıyor.	Zamanlayıcı butonlarının arasında yabancı maddeler sıkışmıştır.Dokunmatik modeli:kumanda panelinde rutubet vardır.Tuş kilidi fonksiyonu ayarlanmıştır.	Yabancı maddeleri temizleyiniz ve tekrar deneyiniz.Rutubeti temizleyiniz ve tekrar deneyiniz.Tuş kilidi fonksiyonunun ayarlanmamış olduğunu kontrol ediniz.
Fırının fanı (varsa) gürültülü çalışıyor.	Fırının rafları titreşim yapıyordur.	Fırının terazide olduğunu kontrol ediniz.Rafların ve içinde pişirilenlerin titreşim yapmadığını veya arka panele temas etmediğini kontrol ediniz.

FONKSİYON/YEMEKLER	TURBO			ALT-ÜST			ALT-ÜST-FAN			IZGARA
	TemaslotKonumu(∘C)	RafKonumları	Pişirme Süresi(dk)	TemaslotKonumu(∘C)	RafKonumları	Pişirme Süresi(dk)	TemaslotKonumu(∘C)	RafKonumları	Pişirme Süresi(dk)	TemaslotKonumu(∘C)	RafKonumları	Pişirme Süresi(dk)
Yufka böreği	175	2-3-4	30-40	170-190	2-3-4	35-45	170-190	2-3-4	25-35
Kek(Kek kalıbında)	160 2-3-4	40-50	170-190	2-3-4 30-40	150-170	2-3-4 25-35
Kek(Derin tepside)	160 2-3-4	35-45	170-190	2-3-4 30-40	150-170	2-3-4 25-35
Kurabiye	160	3	25-35	170-190	1-2	30-40	150-170	2-3-4	25-35
Izgara köfte										190 5		10-15
Sulu yemek	175-200	3	40-50	175-200	2	40-50	175-200	2	40-50
Tavuk				200	2-3-4	45-60	200	2-3-4	45-60	190	*
Pirzola										190	4-5	15-25
Biftek										190 5		15-25
* Tavuk çevirmeli modellerde, tavuk çevirme şişi ile pişiriniz. Diğerlerinde 3. rafi kullanınız.

Yukarıda verilen süreler laboratuar şartlarında elde edilmiş sürelerdir, şebeke besleme gerilimine ve pişirilen yemeğin miktarına göre değişebilir.

Teknik Özellikler

Enerji Etiketi

Marka		VESTEL
Model		AF-7684 YSAF-7684 YBAF-7684 YG
Fırın Tipi ELEKTRİK
Ağırlık kg 32,1
Enerji Verimliliği Endeksi - geleneksel 106.0
Enerji Verimliliği Endeksi - hava dolaşımlı 95.2
Enerji Sınıfı A
Enerji Tüketimi (elektrikli) - geleneksel kWh/çevrim 0,89
Enerji Tüketimi (elektrikli) - fanlı kWh/çevrim 0,80
İç Hacim Sayısı 1
Enerji Kaynağı ELEKTRİK
Hacim I 70
Bu fırın EN 60350-1 ile uyumludur
Enerji TasarrufuÖnerileri Fırın- Mümkünse, yiyecekleri birlikte pişirin.- Ön ısıtma zamanını kısa tutun.- Pişirme süresini uzatmayın.- Pişirme işlemi tamamlandığında fırını kapatmayı unutmayın.- Pişirme esnasında fırın kapağını açmayın.

GARANTI BELGESI

MALIN

SATICI FİRMANIN

ALICININ

Cinsi FIRIN

Unvani

Adi, Soyadi
Adresi
Tel

Teslim Tarihi ve Yeri

Azami Tamir Süresi 20 İşgünü

Garanti Süresi 2 Yıl

ÜRETİCİ FİRMA:

TÜRKİYE GENEL DAĞITICISI:

Vestel Ticaret A.Ş.

Levent 199 Büyükdere Cad. No: 199 34394

Şişli/İstanbul - Türkiye

Tel: [phone]

Web: www.vestel.com.tr/destek

E-posta: [e-mail]

WhatsApp: [phone]

Vestel Beyaz Eşya San. ve Tic. A.Ş. Manisa Şubesi

Manisa OSB III, Kısım Keçiliköyosb Mah.

Mustafa Kemal Bulv. No: 10

Yunusemre/Manisa - Türkiye

Tel: [phone]

Web: www.vestel.com.tr/destek

E-posta: [e-mail]

WhatsApp: [phone]

Zorlu Holding kuruluşudur.

VESTEL

VESTELE

MUSTERI. NIN SECIMLIK HAKLARI

Musefri: malin 5502 soyi Tuketimi Kurnamas Hukanda Kaunu hukumlen yunnca ayul olugunun anajalisas durumuda, ayi dha sonra oftaya Ćgūms oda ble, malin musetye teslim tonihaden liberao ikl yllik zomangsmi surst iginde;

1. Sotilan geri vermeye hazir oludjunu bildarerek szolşmeden domne.

2. Sotilan altkoyup ayip oranindo satis bedelinden indirm isteme, sesimlik hoklondan birli Softava Kargi:

3. Asin bir mosarf gereklimedig takirdre, butin masrafon satikya oft olmak üzere satilainn ubertiz onanlmosalı isteme,

4. Imkan varsa, satalan ayıpzir mirisi ledegışlimesi istame, segiçlik hakancıdan birini ise Satalya, unterd veya italatayı kərsi kullarılabiliir.

Uderstiz onom veyo molin cypriz miril le descrişimsin sola İçın öncizi qiğlüten berberinde gefrecek olmos halide tuketici, szelşmeden domne veya ayip romnda bedalen indirm hokkəndən birni kullədoblir.

Mugten: Şikşyet ve İbirazlan konusundaki bəşvurlarıml Tuketici Mahkemelerine ve Tuketici Hokem Heytelerne Yopoblir.

Vestel fin kisjel veniferziu koromok oenemidir. Reshri internet sitemizde yovitajzigim Ayindlntma Menin (títipps://wv.vestel. com.tt/content/kisjelverlenienslemes) ili du segete sizlerden topodjzigim kisjel venture ilisin detayi bilgire ulasabilisriszik.

GARANTI YUKOMULUCU - MUSTERINI N DIKAKAT ETMESI GERKEH HUSUSTAR

1. Garanti Belgesi uzernde mamuljin original sen numaranda tahraf yopildigi hallede garanti geregiszdir.
2. Garanti yukumluqunin geregli olobilmesi igin, VESTEL

Yekkli personellen zo da yetkilı servisinden başka hierbir klimşenin, hierbir şekilde cfizan tamir ve todiline muidohle etlemesi gerekmektedir.

1. Anzahl cihazın tomir yerni (cihazın kullanlıdağı yer veya servis otolvesi) ve şeklini yetkili servis belifer.

2. Aşdoğdo ozlikonan koşullarda ornzal chiqaz garanti kapsamına girmes:

(4) Čihazı bağlanı dias đơniman (regulator, keshinšiz qić kovaqalı vb.) Kaynakların azızal

b) Anormal voltaj dusukugu veya fazaligindon,

hatal elektrik tesistindan, chiazin etketinde belirtilenden farklı bir şebeké germlimine bağlanmasıla olusan azolar.

(c) Māliu testilminden sonraki nakiller ve yerleştirme sonucu (dūsme, qīn sorsilma, darbe v.s.) oluşabilecek anzalar,

(d) Chizun kullanim hatalanidan meyadano gelen dies ve ig yuzeylerdeki bozulmo, qizilme, kilmalar ve anzulan 2000. Doga olarynpi/ vülüdmi sel. su baskyi dερem

Yanqun vs.) you azocagil anzalar.

Du glibi durumilarda arizoli chinz, VESTELE yeteli uzaman torhinodan tamir edelcecik, standard tamir yereti olincakhir

sorumluluğu tüketinin mali satın aldıgi yetkili sotica.

acente ya da temsilicikere afitir. García Belgesi.

south chiand mald išskin taurularni tanni ve soyisi le

sen numarasiin işermek zorudadir.

GARANTI SARITARLI

1. Garanti suresi madin tesilim tarkhiden liboran bajor ve

2. Madii butru parzalon dahl olmak uzerre tamari fimamingo karantis kapsmandor. 2.

3. Molin garantı suresi İçersinde arzolomosi durumunda, tomirde gegen süre garantı suresine ekeleri. Molin tamir suresi en fazilo 20 is gundur. Bu sure mola iliskin arzomin

servis istasyonund, servis istasyonun olmaması dumundu, madın saticlı, bayi, acentası, temsilicihli,

İthalarısi veya urekcişinde birsinje bildirim tarninden

gidelmesi halinde; urlei vya thalotgi, maiin tamiri tamamlancayo kadar, benzer ozellikere schip bayska bir malı tuketicin kullanimna tahisi etmek zorundair.

1. Molin garanti stresi izinde, gerek malizme ve işiglik, gerekse montoj hatoionodon dolary anzolomnas halide, işiglik masrsh, degishtilen porso badeli ya do baskı herhangi bir oltindu hier dient talep edilmekszin tamli yaploacitur. 5. Teketchin tamir hakkini kullanosina rojnen molin:

(a) Garanti suresi iginde tekor arizolamasi. (b) Tanim için gereken azmi surnen oşilməsi. (c) Tartantri matrikni olmadişiru vettli servizi.

satic, urteki veya iholatgi tarahindan bir raporla

beillemenesi, durumandas; leukic malin bedel iadeisi, ayip oranıda bedel indirmini veya malin ayıpsz misti ile değişilmesi sation dan tolep edebilir. Sotici, tekučtinin

talubini reddemaz. Bu talubin yerine getilmemesi durumunda satica, ueltici ve thalatci muteselien

sorumluDR.

1. Garanti belgesi ile ilgili olarak çikabillecek sonular için T.C.

Gumruk ve İncaret Bakarılığı | Lukeliciin kormansı ve Fiyası

Ozuzmi General Modogno je besvoridobmi.

sizin için BURADAYIZ!

Ürününüzü iyi günlerde kullanmanızı diliyoruz.

Bize dilediğiniz zaman aşağıdaki iletişim kanallarımızdan ulaşabilirsiniz.

Aradığınız pek çok cevabı destekmerkezi.vestel.com.tr internet sitemizde bulabilirsiniz.

Sorunlarla ilgili çözüm ve bilgilendirici içeriklere ulaşabilir, yetkili servis kaydı açabilir, kaydınızı takip edebilir ve ürününüze ait güncel bilgilere, teknik belgelere ve yazılımlara erişebilirsiniz.

SORULARINIZ VE ÖNERİLERİNİZ İÇİN BİZE ULAŞABİLİRSİNİZ.

Vestel Asistan

0850 222 4 123

vestel.com.tr

[e-mail]

Vestel Destek Merkezi

0850 222 4 123

www.vestel.com.tr

WhatsApp

0850 222 4 123

Cihazınızın T.C. Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü'nce tespit ve ilan edilen kullanım ömrü (cihazın fonksiyonlarını yerine getirebilmesi için gerekli yedek parça bulundurma süresi) 10 yıldır.

Geri dönüştürülebilir kağıt kullanarak doğaya katkımızı sürdürüyoruz.

Zorlu Holding kuruluşudur.

ÜRETİCİ FİRMA:

Vestel Beyaz Eşya San. ve Tic. A.Ş. Manisa Şubesi

Manisa OSB III. Kısım Keçiliköyosb Mah.

Mustafa Kemal Bulv. No: 10

Yunusemre/Manisa - Türkiye

Tel: [phone]

Web: www.vestel.com.tr/destek

E-posta: [e-mail]

WhatsApp: [phone]
