KULLANIM KILAVUZU EVC04-AC22SLDWMID TR (DRG) VESTEL

EVC cihazınıza ait Kurulum/ Kullanım Kılavuzlarına ve diğer dokümanlara aşağıdaki web sitesinden erişebilirsiniz. "VESTEL AKILLI YAŞAM" mobil uygulama ile EVC cihazınızın yapılandırma adımları, web site içerisindeki Kullanım Kılavuzunda anlatılmaktadır. https://www.vestel-evchargers.com/eu/downloads/manuals

i

VESTEL

MOBILITY

GÜVENLİK BİLGİLERİ

DIKKAT

ELEKTRİK ÇARPMASI RİSKİ

DİKKAT: ELEKTRİKLI ARAÇ ŞARJ CİHAZI, ELEKTRİKLE İLGİLİ BÖLGESEL VEYA ULUSAL DÜZENLEMELERE UYGUN OLARAK LİSANSLİ VEYA DENEYİMLİ BİR ELEKTRİKÇİ TARAFINDAN MONTE EDİLMELİDİR.

DIKKAT

Elektrikli araç şarj cihazının AC şebeke bağlantısı ve yük planlaması, yürürlükteki bölgesel veya ulusal elektrik yönetmelikleri ve standartlarında belirtildiği şekilde yetkililer tarafından incelenmeli ve onaylanmalıdır. Birden fazla elektrikli araç şarj cihazi kurulumunda, yük planı buna göre belirlenecektir. AC şebeke besleme bağlantısı veya yük planlaması hatalarından kaynaklı hasar ve risk oluşması durumunda, üretici doğrudan veya dolaylı olarak herhangi bir sebepten sorumlu tutulamaz.

ÖNEMLİ - Kurulum veya çalıştırma öncesinde lütfen bu talimatların tamamını okuyun.

GÜVENLİK UYARILARI

• Bu kılavuzu güvenli bir yerde saklayın. Güvenlik ve kullanımla ilgili bu kılavuzu daha sonra başvurmak üzere güvenli bir yerde saklayın.
• Değer etiketinde belirtilen voltajı kontrol edin ve uygun şebeke voltajı yoksa şarj istasyonunu kullanmayın.
• Ünitenin normal çalıştığından emin değişeniz veya ünite herhangi bir şekilde zarar görmüşse üniteyi kullanmaya devam etmeyin. Şebeke beslemesi devre kesicisinden (MCB veya RCCB) elektriğini kesin. Bölgenizdeki bayiye başvurun.
• Ortam sıcaklığı aralığı -35 °C ile +55 °C arasında doğrudan güneş almadan ve %5 ile %95 bağlı nem arasında olmalıdır. Şarj istasyonunu yalnızca belirtilen çalışma koşullarında kullanın. Üründe RCCB mevcutsa, ortam sıcaklığı aralığı doğrudan güneş ışığı olmadan -25 °C ile +50 °C arasında olmalıdır.
• Cihazın konumu, şarj istasyonunun aşırı ısınmasını önleyecek şekilde seçilmelidir. Kullanım sırasında doğrudan güneş ışığı veya ısıtma kaynaklarının neden olduğu yüksek sıcaklık, şarj akımının azalmasına veya şarj işleminin geçici olarak kesintiye uğramasına neden olabilir.
• Şarj istasyonu dış ve iç mekanda kullanılmak için uygundur. Ayrıca halka açık alanlarda da kullanılabilir.
• Yangın, elektrik çarpma riski veya ürünün zarar görme riskini en aza indirmek için, bu cihazı aşırı yağmura, kara, fırtinalara veya diğer olumsuz hava koşullarına maruz bırakmayın. Ayrıca, şarj istasyonu üzerine sıvı dökmeyin veya sıçratmayın.

• Şarj istasyonunun uç terminallerine, elektrikli araç konnektörüne ve akım taşıyan diğer tehlikeli parçalara keskin metal nesnelerle dokunmayın.

• Üniteyi ısı kaynaklarına maruz bırakmayın ve yanıcı, patlayıcı, sert veya yakıcı maddelerden, kimyasallardan veya buhardan uzağa yerleştirin.

• Patlama Riski. Bu cihaz, iç ark veya kıvılcım oluşturan ve bu nedenle yanıcı buhara maruz kalmaması gereken parçalara sahiptir. Girintili bir alana veya zemin seviyesinin altına yerleştirilmemelidir.
• Bu cihaz, yalnızca şarj esnasında havalandırma gerektirmeyen araçları şarj etmek için tasarlanmıştır. Bu cihaz havalandırmayı desteklemez.
• Patlama ve elektrik şoku riskini önlemek için, belirtilen Devre Kesici ile Kaçak Akım Rölesinin bina şebekesine bağlanmış olması gereklidir.
• Prizin en alt kısmı, zemin seviyesinden 0,5 m ile 1,5 m arasında bir yükseklikte olmalıdır.
• Adaptörler veya dönüştürücü adaptörler kullanılamaz. Kablo uzatma setleri kullanılamaz.
• o Bu ürünü deniz seviyesinden en fazla 3000 metre yükseklikte kullanın.
• Bu şarj istasyonu direğe veya duvara monte edilebilir.
• Ürün üzerine bardak, şişe gibi içerisinde sıvı bulunan nesneler koymayınız
• Boğulma riskine karşı, plastik ambalaj malzemelerini bebeklerin, küçük çocukların ve evcil hayvanların erişiminden uzak tutun.
• Cihazı suyla yıkamayın.
• Aşındırıcı kumaş, ıslak bez, alkol ve deterjanlar kullanmayın. Bir mikrofiber bez önerilir.
• Taşıma sırasında cihaz bileşenlerine hasar gelmesini önlemek için orijinal kutusunda saklanmalıdır.
• Cihazın müşteriye sevkiyatı sonrasında taşıma sırasında oluşan kusurlar ve hasarlar garanti kapsamına girmemektedir.
• Ürün sundurma altlarında kullanılmamalıdır.
  "ÜRETİCİ, ÜRÜNÜN KESİNTİSİZ VEYA SORUNSUZ ÇALIŞACAĞINA DAİR GARANTİDE BULUNMAZ."

UYARI: Fiziksel, algısal veya zihinsel olarak yetersiz veya deneyimsiz kişiler (çocuklar dahil) aliklerinden sorumlu olan bir kişinin gözetimi olmadan elektrikli cihazları kullanmamalıdır.

DİKKAT: Bu araç şarj ünitesi, yalnızca şarj sırasında havalandırma gerektirmeyen elektrikliari şarj etmek için tasarlanmıştır.

İŞARETLER VE TALİMATLAR

ELEKTRİKLİ ARAÇ ŞARJ İSTASYONU KURULUM KILAVUZU

Kurulumla birlikte, fiziksel veya dijital olarak, elektrikli araç besleme ekipmanı sağlanmalıdır.

ELEKTRİKLİ ARAÇ BESLEME EKİPMANI KULLANIM KILAVUZU

Üretici tarafından, elektrikli araç besleme ekipmanı üzerinde veya kullanım kılavuzu içerisinde kullanıcı bilgileri sağlanmalıdır.

Bu bilgilerde aşağıdaki hususlar belirtilmelidir:

• Kullanımına izin verilen adaptörler veya dönüştürücü adaptörler.
• Kullanımına izin verilmeyen adaptörler veya dönüştürücü adaptörler.
• Adaptör veya dönüştürücü adaptör kullanımına izin verilmediğine dair bilgilendirme.
• Uzatma kablosu kullanımına izin verilmediğine dair bilgilendirme.

Kullanım kılavuzu ulusal kullanım kısıtlamaları ile ilgili bilgileri de içermelidir.

TOPRAK BAĞLANTISI UYARISI

• Bu ürün toprak bağlantı, metal, sabit bir kablo tesisat sistemine bağlanmalıdır ya da devre iletkenleriyle birlikte bir ekipman topraklama hattı döşenmeli ve bu hat ekipman toprak klemensine veya üründeki ilgili bağlantıya bağlanmalıdır.
• Şarj istasyonu merkezi bir topraklama sistemine bağlanmalıdır. Şarj istasyonuna bağlanan topraklama iletkeni, şarj cihazının içindeki ekipman topraklama pabucuna bağlanmalıdır. Bu, devre iletkenleriyle çalıştırılmalı ve ekipman topraklama çubuğuna ya da şarj istasyonundaki kabloya bağlanmalıdır. Şarj istasyonuna yapılan bağlantılar, kurulum ve satın alma işlemini gerçekleştiren kişilerin sorumluluğundadır.
• Elektrik çarpma riskini azaltmak için cihazı yalnızca düzgün şekilde topraklanmış prizlere bağlayın.
• UYARI: Kurulum ve kullanım sırasında şarj istasyonunun kesintisiz ve doğru şekilde topraklandığından emin olun.

GÜÇ KABLOLARI, FİŞLER VE ŞARJ KABLOSU UYARILARI

• Şarj kablosunun şarj istasyonu yanındaki Tip 2 prizle uyumlu olduğundan emin olun.
• Hasarlı bir şarj kablosu yangına veya elektrik çarpmasına neden olabilir. Aşınmış, kopmuş veya farklı bir şekilde hasar görmüş esnek Şarj kablosunu veya araç kablosunu kullanmayın.
• Şarj kablosunun kimsenin basmayacağı, takılmayacağı veya kablonun hasar görmeyeceği ya da strese maruz kalmayacağı şekilde düzgünce yerleştirildiğinden emin olun.
• Şarj kablosunu kuvvetli bir şekilde çekmeyin veya kabloya keskin nesnelerle zarar vermeyin.
• Kısa devreye veya elektrik çarpmasına neden olabileceği için elektrik kablosuna/fişine veya araç kablosuna asla ıslak elle dokunmayın.
• Yangın veya çarpılma riskinden kaçınmak için bu cihazı uzatma kablosuyla kullanmayın. Şebeke kablosu veya araç kablosunun hasar görmesi durumunda, tehlikeyi önlemek için, kablo; üretici, servis temsilcisi veya benzer nitelikteki kişiler tarafından değiştirilmelidir.

TEKNİK ÖZELLİKLER

Model	EVC04-AC22 Serisi EVC04-AC11 Serisi EVC04-AC7 Serisi
AC Maksimum Şarj Çıkışı	22kW 11kW 7,4kW
AC Şebekede Gerekli Devre Kesici	4P-40A MCB Tip-C 4P-20A MCB Tip-C 2P-40A MCB Tip-C
AC Şebekede Gerekli Kaçak Akım Rölesi	4P -40A - 30mA RCCBTip-A	4P -20A - 30mA RCCBTip-A	2P -40A - 30mA RCCBTip-A
Gerekli AC Şebeke Kablosu	5x 6 mm ^2 (< 50 m)Dış Ölçüler:∅ 18–25 mm	5x4 mm ^2 (< 50 m)Dış Ölçüler:∅ 18–25 mm	3x 6 mm ^2 (< 50 m)Dış Ölçüler:∅ 13–18 mm

GEREKLİ EKİPMAN, ALET VE AKSESUARLAR

Matkap Ucu 8mm Darbeli Matkap PC
Kontrol Kalemi Torx T25 Güvenlik Tornavida Su Terazisi
Düz Uçlu Tornavida (Uç genişliği 2.00-2.5 mm)	Sivri Uçlu Açma Aleti	Dik Açılı Tornavida Adaptörü / Torx T20 Güvenli Uç
RJ45 Sıkıştırma Aleti	Cat5e or Cat6 Ethernet Kablosu

KUTU İÇERİĞİ

M8x50 Dübeller M6x75 675 Vida Pulu Torx T20				RJ45 Erkek Konektör (Opsiyonel)
Montaj Şablonu M6X20 M6X30			RCCB Anahtarı (Opsiyonel)	Rakor Anahtarı
			HIZLI BAŞLANGIÇ KILAVUZU
SIM Kart (Opsiyonel)	IP Kauçuk O Halkası		Hızlı Başlangıç Kılavuzu	Master&Kullanıcı RFID Kart

ŞARJ İSTASYONU KURULUMU

1. NOT!! : Ürün görselleri ürün konfigürasyonlarına göre değişebilir. Ön kapağı ilgili talimatı izleyerek açın.

1. Aksesuar poşetindeki montaj şablonunu kullanarak şarj istasyonunu duvara yerleştirin ve delinecek noktaları kurşun kalemlle işaretleyin.

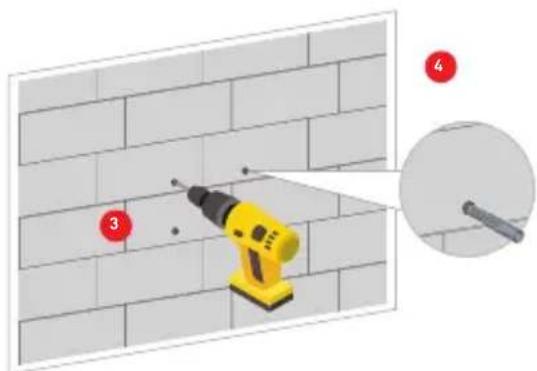

3-4. Darbeli matkap (8mm matkap ucu) kullanarak işaretli noktalardan duvarı delin. Dübelleri deliklere yerleştirin.

1. Torx T25 Güvenlik Tornavida kullanarak, ürünün güvenlik vidalarını (6x75) sıkın.

1. AC şebeke kablosunu şarj istasyonunun altındaki sol kablo rakorundan istasyona sokun. Şarj cihazının modeline bağlı olarak, sonraki sayfalarda bulunan AC Şebeke Bağlantısı talimatlarını izleyin. (Tek faz/Üç faz)

1. Şarj istasyonunu metal direkler gibi iletken metal yüzeylere monte ederken, “sağ-alt” vida aracılığı ile, topraklama uzatma kablosunu aşağıdaki şekilde gösterildiği gibi kullanarak toprak bağlantısını yapabilirsiniz. Topraklamanın gerçekleştiğinden emin olmak için topraklama kablosunu aşağıdaki şekilde gösterildiği gibi “a” konumundan “b” konumuna getirmeniz gereklidir. Aşağıdaki şekilde, tek faz ve üç faz için toprak bağlantıları gösterilmektedir. Kablolama sırasında, belirtilen renklerdeki hatları klemens bloğuna şekilde gösterildiği gibi vidalayın ve topraklama için aşağıdaki talimatları izleyin.

i. Plastik desteği (IP Kauçuk Rondela, ünitenin aksesuar paketinde bulunur) tespit deliğine yerleştirin (konum "b")
ii. Topraklama kablosunu, aksesuar paketinin içerisindeki M6x30 vidayı kullanarak sabitleyin. Bu vida ayrıca ürünlerin iletken metal yüzeylere sabitlenmesi için de kullanılmaktadır.

Not: Toprak bağlantısı ve sızdırmazlık bağlantıları, şekilde gösterilen biçimde, sırasıyla önce lastik conta toprak kablosunun altına yerleştirilip, daha sonra vida sıkılarak yapılır.

Tek faz için,

LINE 123 a b 1 2 3

1. Tek faz IT Şebeke kurulumu için, aşağıda gösterilen tesisat şeması kullanılmalıdır. Ayrıca, web kullanıcı arayüzündeki "Installation settings" (Kurulum ayarları) menüsünde topraklama tipi olarak "IT Grid" (IT Şebeke) seçilmelidir.

L1 L2 L3 L1 L2 L3 L1 L2 L3 220V

Üç faz için,

a b L3 L2 L1 N E 1 2 3 4 5 8 1 2 3 4 5

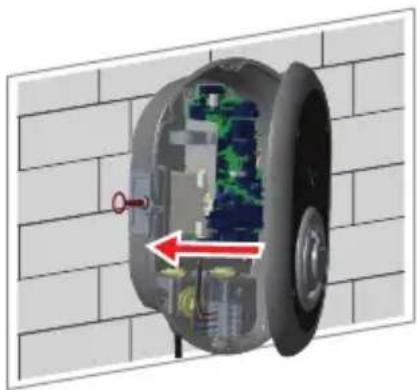

1. Şarj istasyonunun kapağını kapatmak için daha önce Torx T20 Güvenli L Alyan veya Dik Açılı Tornavida Adaptörü ile Torx T20 Güvenli Ucu kullanarak çıkardığınız kapak vidalarını sıkın. (Min:1,2Nm; Maks:1,8Nm)

1. Şarj istasyonunun duvar montajı tamamlanmıştır.

• Şarj istasyonunuzu duvara monte etmeden önce bu açıklamaları okuyun.
• Şarj istasyonunu tavana veya eğimli bir duvara monte etmeyin.
• Belirtilen duvara montaj vidalarını ve diğer aksesuarları kullanın.
• Bu cihaz bina içi ve bina dışı montaja uygun yapıdadır. Ünite, bina dışına monte edilecekse iletkenlerin üniteye bağlanması için kullanılacak donanım bina dışı kullanıma uygun olmalı ve montaj işlemi ünitenin IP derecesi korunacak şekilde yapılmalıdır.

DEVREYE ALMA

Wi-Fi Hotspot özelliği, EVC cihazınızda açıktır.

Wi-Fi Hotspot

Wi-Fi Hotspot SSID ve Wi-Fi Hotspot parolası, aşağıda gösterildiği gibi, Hızlı Başlangıç Kılavuzunun ön kapağının iç yüzüne yapıştırılmış etikette mevcuttur.

Web Konfigurasyon Kullanıcı Arayüzü

Web tarayıcınızı açın ve Hızlı Başlangıç Kılavuzunun ön kapağının iç yüzündeki etikette yazan IP adresini girin. Etikette bulunan ağ bilgilerini girerek Wi-Fi Hotspot üzerinden Web yapılandırma arayüzünde oturum açabilirsiniz.

Android Play Store veya iOS App Store'dan "VESTEL AKILLI YAŞAM" mobil uygulamasını indiriniz. Uygulamaya aşağıdaki QR kod ile ulaşabilirsiniz.

Vestel Akıllı Yaşam ile kontrol et! >

VESTEL MOBİLİTE SANAYİ VE TİCARET A.Ş. EGE SERBEST BÖLGE ŞUBESİ Zafer SB Mah. Ayfer sok. No:22 İç Kapı No:1 Gaziemir, İzmir/TÜRKİYE

50745862

Tel: [phone]

WhatsApp: [phone]

Web: www.vestel.com.tr/destek

E-posta: [e-mail]
