KULLANIM KILAVUZU AR18JSFSCWKXSK SAMSUNG

Samsung Klima Kullanım ve Kurulum Kilavuzu

100%

Recycled Paper

Bu kılavuz,% 100 geri dönüşümlü kağıt ile yapılır

olanakları hayal edin

BuSamsungürününüaldığınızıiçinteşekkürederiz.

Yeni klima özellikleri

2 aşamalı soğutma

İki aşamalı soğutma işlevi, istenilen sıcaklığa erişmek üzere odayı hızlı bir şekilde soğutur ve sonra rahat ve tazelenmiş kalmanızı sağlamak için fan hızını ve hava akış yönünü otomatik olarak ayarlar.

Hızlı soğutma / ısıtma

Güçlü ve soğuk/sıcak hava istiyorsanız, sadece Hızlı işlevini seçin! Size en güçlü havayı sağlayacaktır!

Konfor soğutma / ısıtma

Rahatlaticı ve tazeleyici hava istiyorsanız, Konfor işlevi soğuk/sıcak havayı doğrudan size ulaştıracak, böylece konforunuz devam edecek.

Solo Kullanıcı

Evde olduğunuzu sürece Solo Kullanıcı Modu kullanın. Inverter teknolojisinden gelen enerji tasarrufunun yanında Solo Kullanıcı Modu, enerji tüketiminizi daha da düşürecek ve kompresörün maksimum çalışma kapasitesini ayarlayarak elektrik faturanızı azaltacaktır.

Gelişmiş Filtre

Filtreyi klimadan ayırmadan önce çıkartılacak izgara bulunmamaktadır! Bu nedenle filte kolaylıkla ve daha sık şekilde temizlenebilir. Filtrenin sürekli olarak temizlenmesi tozun ürüne girmesini veya filte üzerinde birikmesini engeller.

good'sleep (iyi uyku) işlevi

good'sleep işlevi ; sıcaklığı, fan hızını ve hava akış yönünü ayarlayarak derin, iyi bir gece uykusu için yardımcı olacaktır.

Akıllı Kurulum

Kurulum gerçekleştiriligiğinde ürününüz, uygun şekilde kurulup kurulmadığını kontrol etmek için bir deneme çalışmasıyla kendisini test edecektir.

Kolay Kurulum

Kurulumu çok kolaydır! Kolayca ürünü duvara asabilir ve boru ve kabloları ürünün altında bulunan kapağı açarak bağlayabilirsiniz. Artık boru ve kabloları bağlamak için ürünü eğmeniz gerekmeyecek!

Bu ürün Avrupa Birliği'nin Makine Yönergesi(2006/42/EC), Elektromanyetik Uyum Yönergesi (2004/108/EC) ve Düşük Voltaj Yönergesi (2006/95/EC) ile uyumludur.

Bu Ürünün Doğru Şekilde Atılması (Atık Elektrikli ve Elektronik Cihazlar)

(Ayrı toplama sistemlerine sahip ülkeler içindir)

Ürünün, aksesuarların veya ilgili belgelerin üzerinde bulunan bu işaret, ürünün ve elektronik aksesuarlarının (örn. şarj cihazı, kulaklık, USB kablo) kullanım ömrü sonunda diğer ev atıklarıyla birlikte atılmaması gerektiğini belirtir. Atıkların kontrolsüz olarak imha edilmesinin çevre ve insan sağlığı üzerindeki zararlı etkisini engellemek için lütfen bunu diğer atık türlerinden ayırın ve malzeme kaynaklarının sürdürülebilir şekilde yeniden kullanılabilmesi için geri dönüştürülmesini sağlayın.

Ev kullanıcıları, bu ürünü çevresel açıdan güvenli bir geri dönüştürme işlemi için nereye ve nasıl ulaştıracakları hakkında ayrıntılı bilgi için ürünü satın aldıkları bayi ile veya yerel resmi makamla irtibat kurmalıdır.

İş kullanıcıları tedarikçileri ile iribat kurup satın alma sözleşmesinin hüküm ve koşullarına bakmalıdır. Bu ürün ve ürünün elektronik aksesuarları, imha için diğer ticari atıklarla karıştırılmamalıdır.

Türkçe-2

içindekiler

PARÇALARIN KULLANIMI

GÜVENLIK TALIMATLARI 4

ENERJI VERIMLILIĞI NOTLARI 10

KULLANIM ÖNCESİ KONTROL....11

TEMEL FONKSIYONLAR

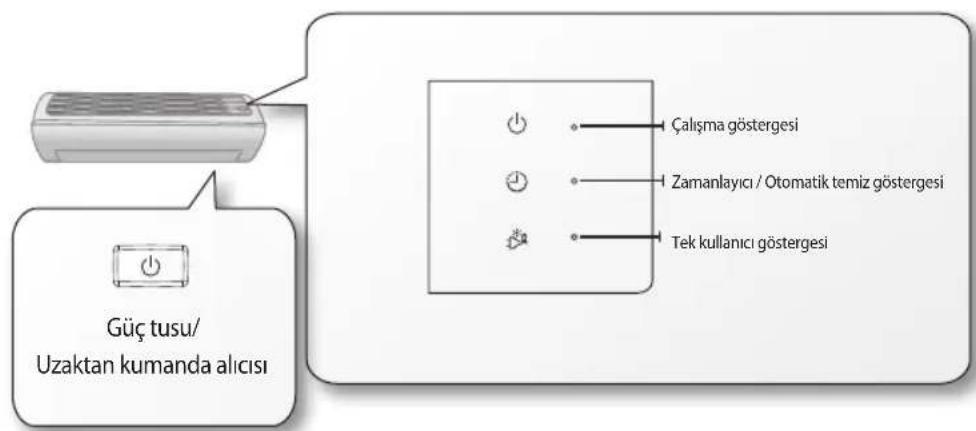

PARÇA İSİMLERİNİN KONTROLÜ 12

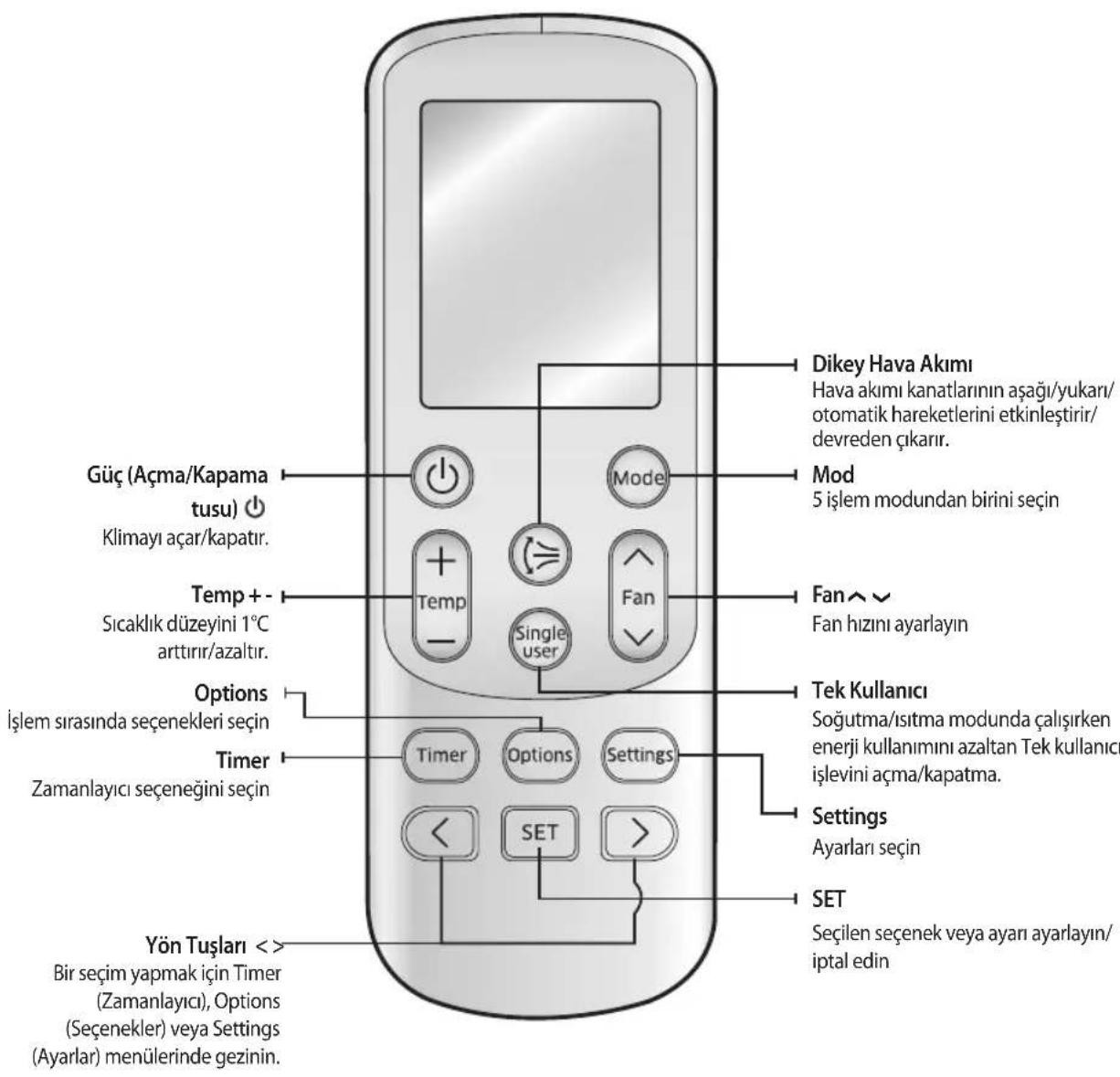

UZAKTAN KUMANDANIN KONTROLÜ....13

TEMEL FONKSIYONLAR....15

HAVA AKIM YÖNÜNÜN AYARLANMASI....17

ZAMAN

ZAMANLAYICININ AYARLANMASI (ON/OFF TIMER) 18

good'sleep (IYI UYKU) MODU 20

SEÇENEKLER

2 STEP COOLING (2 AŞAMALI SOĞUTMA) FONKSIYONU 21

FAST (HIZLI) FONKSIYONUN KULLANILMASI 22

COMFORT (KONFOR) FONKSIYONUNUN KULLANILMASI 22

SINGLE USER (SOLO KULLANICI) FONKSIYONUNUN KULLANIMI 23

QUIET (SESSIZ) FONKSIYONUN KULLANIMI 24

AYARLAR

OTOMATIK TEMIZLEME FONKSIYONUNUN KULLANIMI 25

SINYAL SESININ AYARLANMASI 25

DIĞER

KLIMANIN TEMIZLENMESI 26

KLIMANIN BAKIMI 29

SORUN GIDERME....30

OZELLIKLER 32

KURULUM PARÇALARI

GÜVENLIK TALIMATLARI 40

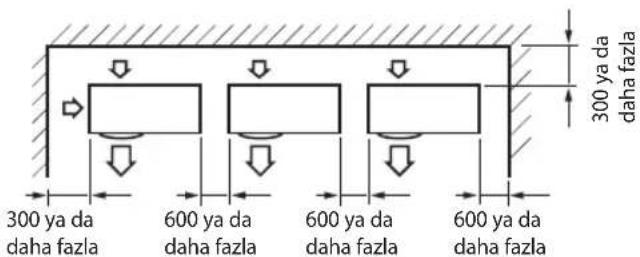

KURULUM YERININ SEÇIMI 41

AKSESUARLAR 44

KURULUM PLAKASININ SABITLENMESI 46

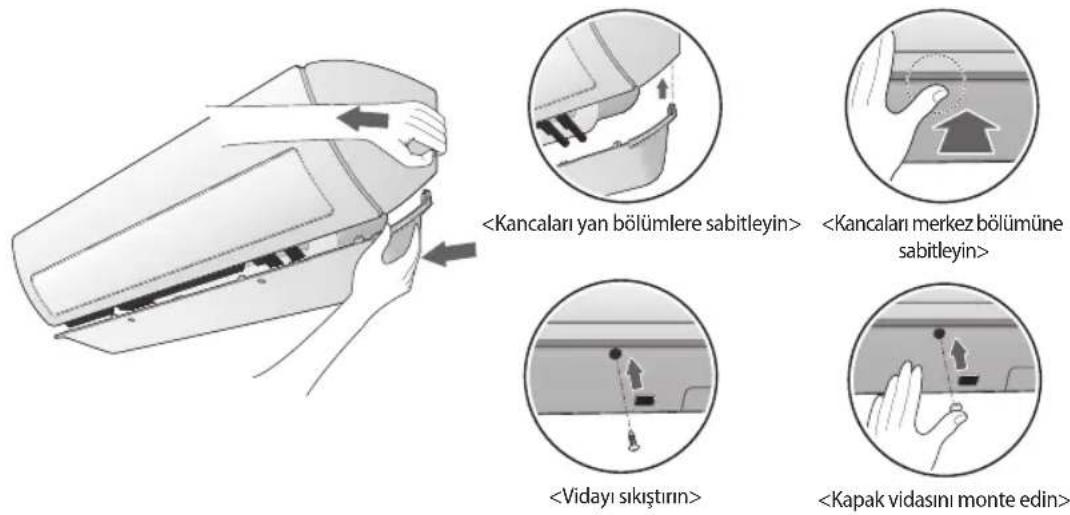

İÇ MEKAN ÜNITESI KURULUMU İÇIN KAPAK PANELININ SÖKÜLMESI/MONTE EDILMESI 48

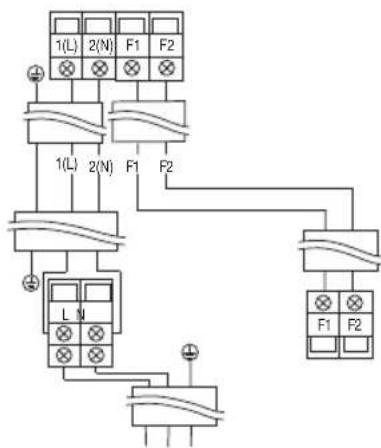

MONTAJ KABLOSUNUN BAGLANMASI 50

IÇ ÜNITE MONTAJ BORUSUNUN KURULUMU VE BAGLANTISI....52

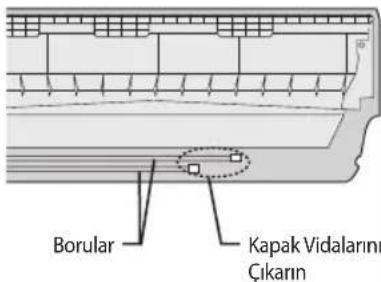

IÇ ÜNITENIN GAZDAN ARINDIRILMASI 53

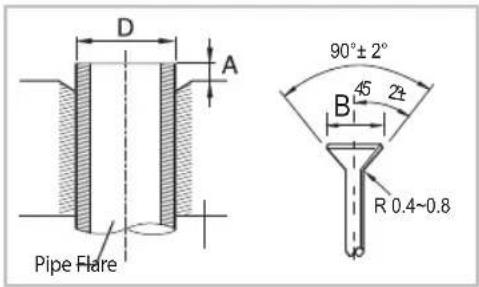

BORUNUN KISALTILMASI YA DA UZATILMASI....53

IÇ ÜNITE TAHLIYE HORTUMUNUN KURULUMU VE BAGLANTISI 54

TAHLIYE HORTUMUNUN YÖNÜNÜN DEGISTIRILMESI....56

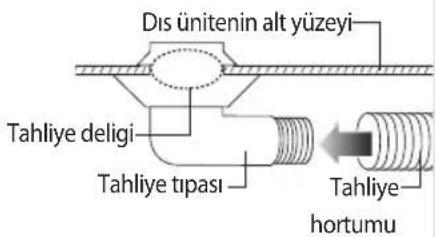

DIS ÜNITE TAHLIYE HORTUMUNUN KURULUMU VE BAGLANTISI....57

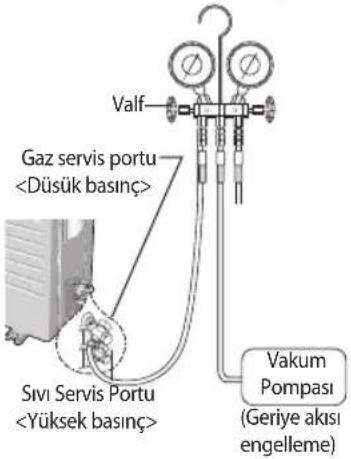

BAGLI BORULARIN BOSALTILMASI 57

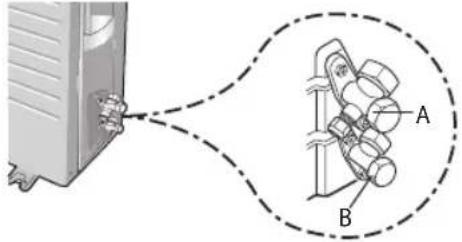

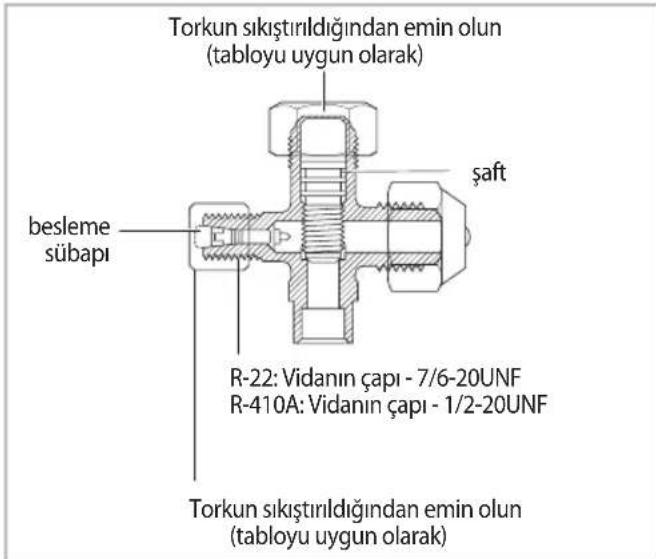

GAZ SIZINTISI TESTI 60

IÇ ÜNITENIN YERINE SABITLENMESI....61

DIS ÜNITENIN YERINE SABITLENMESI 61

AKILLI KURULUM MODU 62

SON KONTROL VE DENEME ÇALISTIRMASI 64

PUMP DOWN PROSEDÜRÜ (ÜRÜN YERINDEN ÇIKARTILIRKEN) 64

UZATILMIS GÜÇ KABLOLARININ BAGLANMASI 65

TÜKETİCİNİN SEÇİMLİK HAKLARI....66

Türkçe-3

GÜVENLIK TALIMATLARI

Klimanızı kullanmadan önce, cihazınızın kapsamlı özellik ve fonksiyonlarından güvenli ve etkin bir sekilde faydalanabilmek için lütfen bu kılavuzu dikkatli bir sekilde okuyun.

Devam eden kısımlarda verilen talimatlar çesitli modellere yönelik olduğundan, klimanızın bazı özellikleri bu kılavuzda açıklananlardan belli düzeyde farklılık gösterebilir. Herhangi bir sorunuz olduğunda, en yakınınızdaki yetkili Samsung servislerinden birine ya da www.samsung.com adresi üzerinden Samsung'a basvurun.

Önemli güvenlik sembol ve tedbirleri:

⚠ TEHLIKE		“Tehlike” ibaresi tasıyan noktalar gözardı edilerek cihazın yanlıs kullanılması ciddi arızaların yanında, yaralanma ve ölümle sonuçlanabilecek kazalara da yol açabilir.
⚠ UYARI		“Uyari” ibaresi tasıyan noktalar, cihazda çalışma problemi ve arızaya neden olabilecek riskli durumları belirtir. Bu ibareyi tasıyan durumlar gözardı edilerek cihazın kullanılması, ciddi yaralanmalara ya da cihazın zarar görmesine neden olabilir.
💡	Talimatları takip edin. Güç kaynağından kesin
🚫	Denemeyin. Demonte etmeyin.
	Elektrik çarpmasını engellemek için cihazın topraklanmış olduğundan emin olün.
KURULUM IÇIN		⚠ TEHLIKE

Cihazın güç kablosunu, ürünün gerektirdigi ve daha üst özelliklerite bir elektrik sebekesine takın ve prizi yalnızca klimanız için kullanın. Uzatma kablosu kullanmayın.

Güç hattını uzatmak elektrik çarpmasına veya yangına neden olabilir.
Elektrik dönüştürücü kullanmayın .Elektrik çarpması ya da yangına neden olabilir.
▶ Voltaj / frekans / nominal akım farklılığı yangına neden olabilir.

Bu cihazın kurulumu deneyimli bir teknisyen ya da yetkili Samsung servis görevlileri tarafından yapılmalıdır.

Aksi takdirde, elektrik çarpması, yangın, patlama, ürünler ilgili sorunlar veya yaralanmalara neden olabilir ve kurulan ürünün garantisi geçersiz hale getirebilir.

Anahtarın izole edilmemesi elektrik çarpmasına veya yangına neden olabilir.

▶ Aksi takdirde elektrik çarpmasına veya yangına neden olabilir.

Dıs üniteyi, elektrikli parçalar açıkta kalmayacak sekilde sabitleyin.

▶ Aksi takdirde elektrik çarpması ya da yangına neden olabilecek durumlar yasanabilir.

Klimanın iç ünite kurulumunu bir ıstıcının ya da yanıcı bir cihazın-malzemenin yakınına yapmayın. Nemli-yaglı-tozlu ve cihazın doğrudan güneş ıstığına veya suya (yagmur damlaları gibi) maruz kalacağı yerlerde kurulum yapmayın. Gaz sızıntısı riski tasıyan yerleri kurulum için tercih etmeyin.

Aksi takdirde, elektrik çarpması ya da yangına neden olabilecek durumlar yasanabilir.

Klimanın dış ünite kurulumunu, yüksek bir duvarın üzeri gibi, ünitenin asagı düşmesi durumunda ciddi kazalara neden olabilecek yerlere yapmayın.

▶ Dış ünitenin yüksek bir yerden düşmesi, yaralanma ve ölümlere neden olabilecek kazalara ya da cihazın ciddi hasar almasına yol açabilir.

Cihaz düzgün bir sekilde topraklanmalıdır. Gaz ve plastik su borularıyla ya da telefon hatlarıyla temas etmesine engel olun.

Aksi takdirde, elektrik çarpması, yangın ve patlama gibi kazaların yanı sıra, cihazın ciddi hasar almasına neden olacak durumlar da yasanabilir.

▶ Topraklanmış priz kullanıldığından emin olunuz.

KURULUM IÇIN

! UYARI

Klima kurulumunu, cihazın agırlığını tasıyabilecek, düz ve sağlam bir yüzeye yapın.

Aksi takdirde ,anormal titresimler ,asırı gürültü gibi rahatsız edici ve cihaza zarar verebilecek durumlar yasanabilir.

Su tahliyesinin sorunsuz gerçekleştirilebilmesi için, tahliye hortumunun kurulumunu dogru bir sekilde yapın.

Aksi takdirde su taşmaları yaşanabilir ve maddi hasarlara yol açabilir. Atık borusuna drenaj bağlantısından kaçının aksi takdirde kötü kokuların ortaya çıkmasına sebep olabilir.

Su tahliyesinin sorunsuz gerçeklestirilebilmesi için, tahliye hortumunun kurulumunu dogru bir sekilde yapın.

Aksi takdirde, ısıtma islemi esnasında dış ünitenin üretecegi suyun tasmasına ve cihazın zarar görmesine neden olabilecek durumlar yasanabilir.

GÜÇ KAYNAGI IÇIN

TEHLIKE

Devre kesici hasar gördüğüünde, en yakın servis merkezine başvurun.

Güç hattını çekmeyin ve bükmeyin. Güç hattını düğüm haline getirmeyin, metal bir nesneyi veya ağır bir nesneyi güç hattına asmayın.

▶ Bu elektrik çarpmasına veya yangına neden olabilir.

Türkçe-5

GÜVENLIK TALIMATLARI

GÜÇ KAYNAGI IÇIN

! UYARI

Klimanızı uzun süre için kullanmayacağını ya da fırtına gibi durumlarda, cihazın güç alımını kesin.

▶ Aksi takdirde, elektrik çarpması ya da yangına yol açacak durumlar yasanabilir.

KULLANIM IÇIN

TEHLIKE

Cihazda su sızıntısı olduğunda, lütfen size en yakın yetkili servise basvurun.

Aksi takdirde, elektrik çarpması ya da yangına yol açacak durumlar yasanabilir. Cihazdan garip bir gürültü, yanık kokusu veya duman çıkması halinde derhal güç kaynağını kesin ve en yakın servis merkezine başvurun.
▶ Aksi takdirde, elektrik çarpması ya da yangına yol açacak durumlar yasanabilir. Propan gazı, LPG vb gibi bir az kaçağı durumunda, güç hattına dokunmadan ortamı hemen havalandırın. Cihaza veya güç hattına dokunmayın.
Havalandırma için kesinlikle vantilatör kullanmayın. Aksi takdirde, kıvılcım nedeniyle yangın ya da patlama meydana gelebilir.
Klimanızın yerini registirerek yeniden kurulum yapmak istediginizde, lütfen size en yakın yetkili servise basvurun.
Aksi takdirde, cihaz zarar görebilir ve su sızıntısı, elektrik çarpması ya da yangın gibi durumlar yasanabilir.
Klimanın yeniden kurulumunda, kurulum ve ek masraflar kullanıcıya aittir.
Endüstriyel bölgeler ya da cihazın tuzlu havaya maruz kalacagı deniz kenarı gibi yerlerde kurulum yapılacaksa, lütfen size en yakın yetkili servise basvurun.

⊗ Sigortaya ıslak ellerle dokunmayın.

▶ Aksi takdirde elektrik çarpmasına sebep olabilir.

Klima çalışırken, klimayı sigortadan kapatmayın.

Klima çalışırken sigortayı kapatıp açmak kıvılcım yaratabilir ve bu elektrik çarpmaları veya yangına sebep olabilir.

Klimayı ambalajından çıkardığınızda, ambalaj malzemelerini çocuklardan uzak tutun.

▶ Çocukların oyun amacıyla ambalajı kafalarına geçirmeleri bogulma vakalarına neden olabilir.

GÜVENLIK TALIMATLARI

Klima çalışırken parmaklarını ya da herhangi yabancı bir maddeyi cihaza sokmayın.

▶ Özellikle çocukların cihaza dokunmasını kesinlikle engelleyin.

Klima çalışırken hava akımını saglayan kanatlara parmaklarınızy ya da ellerinizi uzatmayın.

▶ Aksi takdirde, elektrik çarpması ya da yanma vakaları yasanabilir.

Parmaklarınızy ya da herhangi yabancı bir maddeyi klimanın hava giriş/çıkıs bölmesine sokmayın.

▶ Bu durum yangına, yaralanmalara ve cihazın zarar görmesine neden olabilir.

Klimayı asırı güç uygulayarak itmeyin-çekmeyin.

Bu durum cihazın ciddi zarar görmesine ve yangın-yaralanma gibi durumlara neden olabilir.

KULLANIM IÇIN

TEHLIKE

Dis ünitenin yakınına, çocukların cihazın üzerine çıkmasını saglayacak herhangi bir nesne koymayın.

▶ Aksi takdirde, çocukların ciddi sekilde yaralanabileceği kazalar meydana gelebilir.

Kötü havalandırılan ve yatalak-güçsüz hastaların bulundugu yerlerde klimayı uzun süre kesintisiz olarak çalıştırmayın.

Bu durum odada oksijen eksilmesine neden olacagından, en azından saat bası camı açarak içeriyi havalandırın.

Su gibi herhangi bir yabancı madde cihaza girmiş ise, güç kaynağını kapatın ve en yakın servis merkezine başvurun.

▶ Aksi takdirde, elektrik çarpması ya da yangına yol açacak durumlar yasanabilir.

Kendi basınıza cihazı tamir etmeye, yerini degistirmeye, üzerinde degisiklik yapmayı denemeyin.

▶ Standart elektrik sigortası dışında baska bir tür sigorta (bakır ya da çelik tel gibi) kullanmayın.

Aksi takdirde ,elektrik çarpması ,yangın ve yaralanma gibi durumlar yasanabilir ; cihaz ciddi zarar görebilir.

Türkçe-7

GÜVENLIK TALIMATLARI

KULLANIM IÇIN

! UYARI

İç ünitenin altına herhangi bir eşya ya da cihaz koymayın.

Iç üniteden altındaki cihaza su damlaması sonucunda yangın çıkabilir, cihazınız zarar görebilir. (örnek elektrikli aletler)

Dis ünitenin kurulum çerçevesinin kırılıp kırılmadığını en azından yılda bir kez kontrol edin.

Aksi takdirde, yaralanma ve ölüme neden olabilecek kazalar olabilir, cihazınız zarar görebilir.

Maksimum akım güvenlik açısından IEC standartlarına, akım ise enerji verimliliği açısından ISO standartlarına uygun olacak şekilde ölçülmüştür.

Dis ünitenin üzerine çıkmayın ya da herhangi bir sey (çamasır, yanmakta olan mum-sigara, yemek, kimyasallar, metal nesneler vs) koymayın.

Aksi takdirde ,elektrik çarpması ,yangın ve yaralanma gibi durumlar yasanabilir ; cihaz ciddi zarar görebilir.

Cihazı ıslak elle kullanmayın.

▶ Aksi takdirde, elektrik çarpması gibi tehlikeli durumlar yasanabilir.

Cihazın üzerine böcek ilacı gibi uçucu maddeler sıkmayın ve cihazın bu tür maddelerle temas etmesini engelleyin.

Bu tür maddeler insan sağlığı açısından zararlı oldugu gibi, elektrik çarpması, yangın vb kazalara ve cihazın zarar görmesine yol açabilir.

Cihazdan çıkan suyu kesinlikle içmeyin.

▶ Bu su insan sağlığı açısından zararlı olabilir.

Uzaktan kumanda üzerinde asırı güç uygulamayın ve kumandanın içini açmayın.

Cihaza bağlı durumdaki kablolara dokunmayın.

▶ Bu durum yanık vakalarına neden olabilir.

Klimayı cihaz, yemek, hayvan, bitki ya da kozmetik ürünlerini korumak veya daha baska bir sıradısı amaçla kullanmayın.

▶ Bu durum maddi hasara neden olabilir.

Insanları, hayvanları ve bitkileri uzun süre boyunca doğrudan klimaya maruz kalacakları bir konumda tutmayın ya da bırakmayın.

▶ Bu durum insan, hayvan ve bitkilere zarar verebilir.

GÜVENLIK TALIMATLARI

Bu cihaz, yanlarında güvenliklerinden sorumlu birisi olmadıkça veya kendilerine cihazın kullanımı konusunda gerekli talimatlar verilmedikçe (çocuklar da dahil olmak üzere) fiziksel, duyusal veya zihinsel kapasitesi sınırlı ya da tecrübesiz veya bilgisiz kişiler tarafından kullanılmamalıdır. Çocuklar, cihazla oynamamaları için gözetilmelidir. Avrupa'da kullanım için: Bu cihaz, güvenliklerinden sorumlu bir kişinin cihazın kullanımına yönelik talimatlar verdiği veya onun denetimi altında olduğu sürece 8 yaşından büyük çocuklar engelli, fiziki veya akli özürlü veya deneyimsiz ve bilgisiz kişiler tarafından kullanılabilir. Çocuklar cihazla oynamamalıdır. Temizlik ve bakım, denetim olmadan çocuklar tarafından yapılmamalıdır.

TEMİZLİK İÇİN

TEHLIKE

Cihazı üzerine doğrudan su sıkarak temizlemeyin. Cihazı temizlerken benzin, tiner ya da alkol kullanmayın.
Aksi takdirde renk solması, deformasyon, elektrik carpması ve yangın gibi durumlarla karsılasılabilir.
Bakım veya temizlik yapmadan önce, güç kaynğını kesiniz ve fan durana kadar bekleyiniz.
▶ Aksi takdirde, elektrik çarpması gibi tehlikeli durumlar yaşanabilir.

TEMİZLİK İÇİN

! UYARI

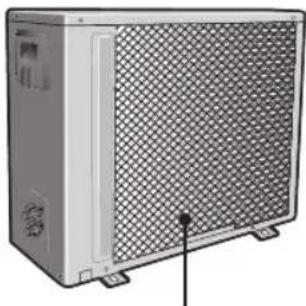

Dış ünitenin eşanjör yüzeyini temizlerken, eşanjörün keskin kenarları nedeniyle mümkün olduğunca dikkat gösterin.

Bu yetkili bir teknisyen tarafından yapılmalıdır tesisatçınıza veya servis merkezine başvurun.

Klimanın içini kendi başınıza temizlemeyin.

▶ Klimanın iç temizliği için yetkili servisi çağırın.
▶ İç filtreyi temizlerken, kılavuzun "Klimanın Temizlenmesi" kısmındaki açıklamalara uyun.
Aksi takdirde, elektrik çarpması ve yangın tehlikesinin yanı sıra cihazın zarar görmesi de mümkündür.

TEMİZLİK İÇİN

! UYARI

Ürünü taşırken, ürünün kutusunun kapalı olması gerekmektedir. Ürünü dikey olarak tutmayın ve atmayın.

GÜVENLIK TALIMATLARI

▶ Taşıma ve nakliye işlemini orijinal ambalajı ile yapınız.
▶ İndirme-bindirme ve taşıma sırasında, ürüne maksimum dikkat gösterilmelidir.
Taşıma ve nakliye sırasında ambalajın tamamen kapalı olduğundan emin olun.
▶ Ambalaja ve pakete zarar verebilecek (nem, su, darbe, vs) etkenlere karşı koruyunuz.
▶ Ürünün kullanım esnasında kırılması, deforme ve zarar görmemesine,
▶ Taşıma esnasında hasar ve arıza oluşmamasına,
Vurma, çarpma, düşürme vb. dış etkenler nedeniyle zarar görmemesine dikkat ediniz.

Ürünün taşınması esnasında ürünü düz ve sağlam bir zemin üzerine yerleştirin. Ürünün düşme ve devrilme risklerine karşı gerekli önlemleri alınız.

Taşıma işleminden önce elektrik bağlantısı kesilmelidir.

Ürünü taşırken bir yere çarpmayınız ve düşürmeyiniz.

Ürünün yanıcı ve patlayıcı maddelerin yanına kurmayın ve makine çalışırken yakınında yanıcı ve patlayıcı madde bulundurmayın.

Ürünün kurulumunu, makinenin periyodik bakımını ve temizliğini rahatça yapabileceğiniz bir yere kurunuz.

Enerji Verimliliği Notları

Perdenin hava girişini kapamadığından emin olun.

▶ Bu, hava dolaşımını engelleyerek soğutma performansını düşürebilir.
Soğutma modunda, istenen uygun sıcaklığı ayarlayın.
▶ Eğer istenen sıcaklık çok düşükse, insan vücudu için zararlı olabilir ve güç tüketimi de artar. İstenen sıcaklığı dış sıcaklıktan yaklaşık 5 °C daha düşük ayarlayın

Isıtma modunda ek ısıtma cihazı kullanın

▶ İç•dış sıcaklık düştüğünde klimanın ısıtma performansı düşebilir. Bu nedenle ek ısıtma cihazı kullanın.
Odayi serinletirken, enerji tasarrufu için klima ve fanı beraber kullanın.
Klima fan ile beraber kullanılırsa, soğutma daha etkin olur ve enerji tasarrufu yapılabilir.

Klima çalışırken kapı ve pencereleri kapatın.

▶ Kapı ve pencereler açıklken klima kullanılırsa soğutma etkisi azalır
▶ Eğer klimayı bir saatten daha uzun bir süre kullanırsanız, havalandırmak için saatte bir pencereyi açın.

Ürünü güneş ışığı ve ısıtma cihazlarından uzak bir yere kurun.

▶ Hava güneşliyse perdeyi kapatın.
▶ Soğutma işlemi sırasında herhangi bir ısıtma cihazı kullanmayın. Soğutma etkisi azalır.

KULLANIM ÖNCESİ KONTROL

ÇALIŞMA ARALIKLARI

Aşağıdaki tabloda, klimanın etkin bir şekilde çalıştırılabileceği sıcaklık ve nem aralıkları verilmiştir.

Mod İç Ortam Sıcaklığı Dış Ortam Sıcaklığı İç Ortam Nem Düzeyi
Soğutma	16°C~32°C -10°C~46°C Nispi Nem Düzeyi %80 ya da daha az
Nem Alma	27°C veya altı -15°C~24°C -
Nem Alma	18°C~32°C -10°C~46°C -

▶ Yüksek nem düzeyine sahip bir yerde klima uzun süre boyunca soğutma modunda çalıştırıldığı takdirde, çiylenme görülebilir.
▶ Dış sıcaklık -5 °C, ye düştüğünde, kullanım koşuluna göre ısıtma kapasitesi belirtilen kapasiteden %60 ila %70 düşük olabilir.

KLİMANIZIN BAKIMI

Birim kontrol sistemi üzerinden dahili koruma yöntemleri

▶ Dahili koruma klima içerisinde bir hata oluştuğunda devreye girer.

Durum Açıklama
Soğuk havaya karşı	Isı pompası ısıtma görevini sürdürürken, dahili fan soğuk havaya karşı kapanır.
Buzlanmaya karşı	Isı pompası ısıtma görevini sürdürürken, dahili fan soğuk havaya karşı kapanır.Buz çözme döngüsü sırasında dikey hava akış kanadı kapatılacak ve buz çözmedöngüsünden sonra ısıtma işlevi sırasında tekrar açılacaktır.
Kompresörün korunması	Dış ünite kompresörünün korunması için klima açıldığı halde hemen çalışmaya başlamaz.

- Isi pompası"isıtma"modunda çalışıyorsa, "buzlanmaya karşı döngü"dış üniteyi buzlardan arındırmak için devreye girer. Dahili fan otomatik olarak kapanır ve"buzlanmaya karşı döngü" tamamlandıktan sonra yeniden çalışır.

Akıllı Kurulum

• Akıllı kurulum işlevi sayesinde klimanın kurulumunun doğru yapılp yapılmadığını kontrol edebilirsiniz.
• Kurulum uygun şekilde yapılmadıysa bir hata mesajı iç ünite ekranında görünecektir. Böylece kullanıcı ünitenin uygun şekilde kurulup kurulmadığını ve kurulum sırasında hangi problemlerin ortaya çıkmış olabileceği bilecektir.

PARÇA İSİMLERİNİN KONTROLÜ

Klimanız görünüm açısından, modeline göre değişcecek şekilde, aşağıdaki resimden küçük farklılıklar gösterebilir.

Ana Parçalar

Sıcaklık sensörü Hava filtresi Hava girişi Hava akımı kanatları (yukarı ve aşağı) Hava akımı kanatları (sol ve sağ)

Ekran

Güç tusu/ Uzaktan kumanda alicısı Çalışma göstergesi Zamanlayıcı / Otomatik temiz göstergesi Tek kullanıcı göstergesi

Türkçe-12

UZAKTAN KUMANDANIN KONTROLÜ

• Uzaktan kumandayı kullanırken, iç ünitenin üzerindeki aliciya dogru tutun.
• Uzaktan kumandanızın açma tusuna bastığınızda, iç üniteden gelen bip sesini duyarsınız ve kumandanızın ekranında iletim göstergesi belirir.( 📤 )

Uzaktan Kumanda Tuşları

Dikey Hava Akımı Hava akımı kanatlarının aşağı/yukarı/ otomatik hareketlerini etkinleştir / devreden çıkarır. Mod 5 işlem modundan birini seçin Güç (Açma/Kapama tusu) ⏻ Klimayı açar/kapatır. Temp + - Sıcaklık düzeyini 1°C arttırır/azaltır. Options İşlem sırasında seçenekleri seçin Timer Zamanlayıcı seçeneğini seçin Yön Tuşları < > Bir seçim yapmak için Timer (Zamanlayıcı), Options (Seçenekler) veya Settings (Ayarlar) menülerinde gezinin. Mode Single user Fan Fan hızını ayarlayın Tek Kullanıcı Soğutma/isıtma modunda çalışırken enerji kullanımını azaltan Tek kullanıcı işlevini açma/kapatma. Settings Ayarları seçin SET Seçilen seçenek veya ayarı ayarlayın/ iptal edin

- Henüz ayarlamış olduğunuz bir seçenek veya ayarı iptal etmek isterseniz, Options (Seçenekler) veya Settings (Ayarlar) düğmesine tekrar basın; en son seçtiğiniz öğe yanıp sönecektir;; seçilen öğe yanıp sönerken SET (AYARLA) düğmesine basarak kolayca bu öğeyi iptal edebilirsiniz.

Uzaktan Kumanda Ekranı

İşlem modu göstergesi Auto Cool Dry Fan Heat Set On Off 8.0°C F hr Iletim göstergesi Düsük pil düzeyi göstergesi Zamanlayıcı Açma göstergesi Zamanlayıcı Kapama göstergesi good'sleep (iyi uyku) göstergesi Fan hızı göstergesi Dikey hava salınımı göstergesi Seçenekler göstergesi 2-Step Fast Comfort Single user Quiet d light Cool Usage Clean Beep Filter Reset Display Ayarlar göstergesi Bu modelde bu fonksiyon bulunmamaktadır

• Lütfen uzaktan kumandanın içerisinde su girmemesine dikkat edin.
• Aşağıdaki fonksiyon uzaktan kumanda ekranında görüntülenen ancak bu modelde desteklenmez.

- Virus Doctor(○) / d'light Cool / Usage / Filter Reset / Display

- Uzaktan kumandayı açıp kapatırken, kumanda kapatılmadan önce ayarlanan Timer (Zamanlayıcı), Options (Seçenekler) ve Settings (Ayarlar) iptal edilir. Ancak fan yönü değişmez.

Pil degistirme zamanı

Uzaktan kumandanın pili tükendiginde, ekranında, (simgesi belirir. Bu simge belirdiginde lütfen pilleri degistirin. Uzaktan kumandanız iki adet 1.5 V AAA pille çalışmaktadır.

Uzaktan kumandanın saklanması

Klimanızı uzun süre için kullanmayacaksanız, pillerini çıkardığınız kumandayı kaybolmayacak bir yerde saklayın.

Pillerin yerlestirilmesi

1. Kumandanın arkasındaki kapagı ok yönünde itin ve kaldırın.
2. Iki adet AAA pil yerlesterin.

Pilleri yerlestirirken "+" ve "-" kutuplara dikkat edin. Pilleri dogru yerlestirdiginizden emin olun.

1. Kapagi yeniden yerine takın.

Kapak düzgün sekilde kapandığında bir klik sesi duymanız gerekir.

• Sinyal, inverter floresan lambalar gibi floresan lambalarla aynı anda iyi çalışmayabilir.
• Uzaktan kumanda klima dışındaki cihazları da çalıştırıyorsa, lütfen yetkili servise basvurun.

Bu üründeki pillerin dogru atılması

(Ayrı toplama sistemlerine sahip ülkeler içindir)

Pildeki, kılavuzdaki veya ambalajdaki bu isaret bu üründeki pillerin kullanım ömürlerinin sonunda diger ev atıkları ile birlikte atılmaması gerektigini belirtir. Hg, Cd veya Pb kimyasal sembolleri pilin EC Yönetmeligi 2006/66'da belirtilen referans değerlerin üstünde civa, kadmiyum veya kursun içerdigini gösterir. Piller düzgün atılmazsa, bu maddeler insan sağlığına veya ortama zarar verebilir.

Dogal kaynakları korumak ve malzemelerin yeniden kullanılmasını özendirmek için pilleri diger atık türlerinden ayırip bölgenizdeki ücretsizpil iade sistemiyle geri dönüstürülmesini saglayın.

TEMEL FONKSIYONLAR

Temel fonksiyonlar Mod tusuyla seçilebilecek çalışma modlarıdır.

Otomatik Mod

Otomatik modda, klimanız oda sıcaklığını ölçerek, sıcaklık ve fan hızını bu degere göre otomatik olarak ayarlar.

Sogutma

Sogutma modunda, klima odayı sogutur. Sıcak mevsimlerde sıcaklık ve fan hızını ayarlayarak bulundugunuz ortamı serinletebilirsiniz.

• Dis ortam sıcaklığı iç ortamda ayarlanan sıcaklıktan çok yüksekse, iç ortam sıcaklığının istenen düzeye getirilmesi biraz zaman alabilir.
• Sessiz çalışma modu iç ünite Sogutma modundayken cihazın ses düzeyini düşürür.

Nem Alma

Nem alma modundayken klima, odadaki nemi alarak nem giderici olarak çalışır.

Nem alma modu, nemli iklimlerde ferah bir hava sağlar.

Nem alma modunu aktive etmek için, uzaktan kumandadaki sıcıklık oda sıcaklığından düşüğe ayarlanmalıdır.

Fan

Fan modunu seçerek odayı havalandırabilirsiniz. Bu modla odadaki duragan hava tazelenir.

Isitma

Klimanız bulundugunuz ortamı sogutabildigi gibi, ısıtabilir de. Çok yönlü klimanızdan soguk kıs günlerinde de yararlanabilirsiniz.

• Klima kendini ısıtırken soguk basınçlı havanın cihaza zarar vermemesi için, fan 3\~5 dakika için çalışmayabilir.
• Sessiz çalışma modu, iç ünite Isıtma modundayken cihazın ses düzeyini düşürür.
• Klima, dışarıdaki havadan ısı alarak odayı ıstıtığından, dış ortam sıcaklığı asırı düşük olduğunda cihazınızın ısıtma kapasitesi de düsebilir. Klimanızın yeterli olmadığınlı düşündüğünüz asırı soguk günlerde ek bir ısıtma cihazından yararlanabilirsiniz.

TEMEL FONKSIYONLAR

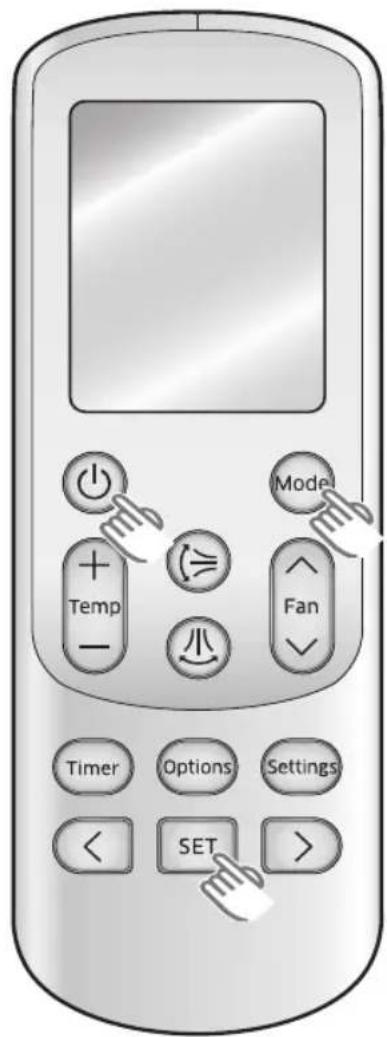

Klimayı açmak için Tusuna basın.

Çalışma modunu ayarlamak için Mode tusuna basın.

- Mode tuşuna her bastığınızda, çalışma modu Otomatik/ Cool(Soğutma) / Dry(Nem Alma) / Fan / Heat(Isıtma) modları arasında geçiş yapar.

Otomatik(2-aşamalı soğutma)	16°C ~ 30°C aralığında sıcaklığı 1°C yükseltip düşürebilirsiniz.
Sogutma 16°C ~ 30°C	aralığında sıcaklığı 1°C yükseltip düşürebilirsiniz.
Nem Alma 18°C ~ 30°C	aralığında sıcaklığı 1°C yükseltip düşürebilirsiniz.
Fan Sıcaklık ayarı yapılamaz.
Isıtma Isıtma: 16°C ~	30°C aralığında sıcaklığı 1°C yükseltip düşürebilirsiniz.

Otomatik(2-aşamalı soğutma)
Sogutma
Nem Alma
Fan
Isıtma

- Nem Alma fonksiyonu sadece soğutma modunda geçerlidir.

HAVA AKIM YÖNÜNÜN AYARLANMASI

Dikey hava akısının ayarlanması

Hava akış yönünü dilediginiz sekilde ayarlayabilirsiniz.

Hava akış kanatlarının dikey olarak hareket etmesi için düğmelerine basın.

▶ Hava akış yönünü sabit bir pozisyonda tutmak için, 😊 düğmesine basın. Hava akış kanatlarının hareketi duracaktır.
▶ Dikey hava akış kanadını manuel olarak ayarlarsanız, klimayı kapattığınızda tamamen kapanmayabilir.

Auto Set 24°C = 2-Step Fast Comfort Single User Quiet Light Cool Usage Clean Beep Filter Reset Display

• Soğutma modundayken good'sleep (iyi uyku) modunda hava akış yönünü ayarlama mevcut değildir.
• Bununla birlikte Isıtma modundayken good'sleep (iyi uyku) modunda hava akış yönünü ayarlayabilirsiniz.

Uzaktan kumanda ekranı

Yatay hava akısının ayarlanması

Hava al hare

Hava akısını istediginiz yönde sabitlemek için kanat bağlantı pimini sol ya da saga hareket ettirin.

- Yaralanma riskini önlemek için, klima tamamen kapatıldıktan sonra yatay hava akış yönünü ayaralamalısınız. Yanlıs bir hareket yaptığınız takdirde ciddi yaralanmalara sebep olacak bir durumla karşı karsıya kalabilirsiniz.

ZAMANLAYICININ AYARLANMASI (ON/OFF TIMER)

On timer'i (Zamanlayıcı Açma) ayarlamak

Eğer klima kapalıysa;

1. [On (Açma)] seçeneğini seçmek için Timer (Zamanlayıcı) düğmesine basın.
2. (On) (Açma) göstergesi yanıp sönerken saati ayarlayabilirsiniz.
3. Zamanı ayarlamak için ◀, düğmesine basın.
4. Zamanı 30 dakika (ekranda 0.5 olarak gösterilir) ila 3 saat arasında yarım saatlik dilimler ve 3 saat ila 24 saat arasında 1 saatlik dilimler olarak ayarlayabilirsiniz.
5. Zaman en az 30 dakika ve en fazla 24 saat olarak ayarlanabilir.
6. On timer (Zamanlayıcı Açma) ayarını tamamlamak için SET (AYARLA) düğmesine basın.
7. Uzaktan kumanda ekranında (On) (Açma) göstergesi ve ayarlanan zaman görüntülenecek ve iç ünite ekranında Zamanlayıcı göstergesi 😊) görüntülenecektir.
8. Zamanı ayarladıktan sonraki 10 saniye içerisinde SET (AYARLA) düğmesine basmazsanız Zamanlayıcı Açma ayarı iptal edilecektir. Bu nedenle uzaktan kumanda ekranındaki (On) (Açma) göstergesini ve iç ünite ekranındaki Zamanlayıcı göstergesini ( ) kontrol edin.

▶ Timer (Zamanlayıcı) düğmesine basın → [On(Açma)] seçeneğini seçin → veya düğmesine basın → zamanlayıcıyı olarak ayarlayın → SET (AYARLA) düğmesine basın. ▶ Güdlüğmesine basın

Acık / Kapalı Zamanlayıcı modunda kullanılabilir ek secenekler (Uzaktan kumanda acikken)
	Otomatik/Sogutma/Nem Alma/Fan /Isıtma modları arasında seçim yapabilirsiniz.
	Otomatik/Sogutma/Nem Alma/Isıtma modlarında sıcaklığı ayarlayabilirsiniz.
	Sogutma/Fan/Isıtma modlarında fan hızını ayarlayabilirsiniz.

• On timer (Açma zamanlayıcısı) ayarı tamamlandığında, ayarlanan durum 3 saniyeliğine görüntülenecektir ve ardından uzaktan kumanda ekranında yalnızca [On (Açma)] göstergesi kalacaktır.
• Uzaktan kumandayla On timer (Zamanlayıcı Açma) fonksiyonunu ayarladıktan sonra iç ünite üzerindeki Güç düğmesine basarsanız iç ünite ekranındaki Zamanlayıcı göstergesi yok olacak ve açma zamanlayıcısı iptal edilecektir. Zamanlayıcı Açma iptal edilse dahi, uzaktan kumandadaki (On) (Açma) göstergesi kalacaktır.
• Klima kapalıyken Zamanlayıcı Açma ayarlanırsa, Zamanlayıcı göstergesi) görüntülenir ve Zamanlayıcı Açma çalışana kadar görüntülenmeye devam eder.

ZAMANLAYICININ AYARLANMASI (ON/OFF TIMER)

Off timer'ı (Zamanlayıcı Kapama) ayarlamak

Eğer klima açıklken;

Uzaktan kumanda ekranı

1. [Off (Kapama)] seçeneğini seçmek için Timer (Zamanlayıcı) düğmesine basın.
2. (Off) (Kapama) göstergesi yanıp sönerken saati ayarlayabilirsiniz.
3. Zamanı ayarlamak için ◀, düğmesine basın.
4. Zamanı 30 dakika (ekranda 0.5 olarak gösterilir) ila 3 saat arasında yarım saatlik dilimler ve 3 saat ila 24 saat arasında 1 saatlik dilimler olarak ayarlayabilirsiniz.

5. Zaman en az 30 dakika ve en fazla 24 saat olarak ayarlanabilir.

6. Off timer (Zamanlayıcı Kapama) ayarını tamamlamak için SET (AYARLA) düğmesine basın.

- Uzaktan kumanda ekranında (Off) (Kapama) göstergesi ve ayarlanan zaman görüntülenecek ve iç ünite ekranında Zamanlayıcı göstergesi 😊) görüntülenecektir.

- Zamanı ayarladıktan sonraki 10 saniye içerisinde SET (AYARLA) düğmesine basmazsanız Zamanlayıcı Kapama ayarı iptal edilecektir. Bu nedenle uzaktan kumanda ekranındaki (Off) (Kapama) göstergesini ve iç ünite ekranındaki Zamanlayıcı göstergesini (💡) kontrol edin.

▶ Timer (Zamanlayıcı) düğmesine basın → [Off(Kapama)] seçeneğini seçin → ◀ veya düğmesine basın → zamanlayıcıyı olarak ayarlayın → SET (AYARLA) düğmesine basın. ▶ Güçlüğmesine basın.

• İç ünitenin açık/kapalı durumuna ve uzaktan kumanda ekranında açık/kapalı durumuna bağlı olarak Off timer (Zamanlayıcı Kapama) çalışmayabilir.
• Sadece son ayar zamanlayıcı Timer On / Off Timer vegood'sleep fonksiyonları arasında uygulanacaktır.
• Kaybolmadan önce zamanlayıcısı ayarlandıktan sonra, ayarlanan süre 3 saniye boyunca görüntülenir.
• Isıtma modunda Timer(Programlama) devredeyken son kullanılan mod (sicaklık) geçerlidir. (AR **JV** serileri)

Zamanlayacının Ayarlanması

Klima açıkken Klima kapalıyken
Zamanlayıcı Açma Süresi Zamanlayıcı Kapama süresinden uzunsaörnek : Zamanlayıcı Açma 3 saat, Zamanlayıcı Kapama 1 saat- Zamanlayıcıyı ayarladığıınız andan itibaren 1 saat sonra klima kapanır, 2 saat sonra ise otomatik olarak açılır.	Zamanlayıcı Açma süresi Zamanlayıcı Kapama süresinden kısaysaörnek : Zamanlayıcı Açma 3 saat, Zamanlayıcı Kapama 5 saat- Zamanlayıcıyı ayarladığıınız andan itibaren 3 saat sonra klima açılır, 2 saat boyunca çalıştıktan sonra otomatik olarak kapanır.

• Zamanlayıcı Açma ve Kapama süreleri birbirinden farklı olmalıdır.
• Zaman ayarlarını iptal etmek için kumandanızın üzerindeki SET tusuna basın. Her iki zamanlayıcı devre dışı kalırken, ekrandaki gösterge de yok olur.

good'sleep (iyi uyku) modu

Rahat bir uyku için klima, sırasıyla Fall asleep (Uyku) ▷ Sound sleep (Deliksiz uyku) ▷ Wake up (Uyanma) olmak üzere 3 aşamada çalışır.

Klima çalışırken ve Soğutma/Isıtma modundayken;

Uzaktan kumanda ekranı

1. (♂) seçeneğini seçmek için Timer (Zamanlayıcı) düğmesine basın.

- ( ) göstergesi yanıp sönerken saati ayarlayabilirsiniz.

1. Zamanı ayarlamak için <, düğmesine basın.

- Zamanı 30 dakika (ekranda 0.5 olarak gösterilir) ila 3 saat arasında yarım saatlik dilimler ve 3 saat ila 12 saat arasında 1 saatlik dilimler olarak ayarlayabilirsiniz.

- Zaman en az 30 dakika ve en fazla 12 saat olarak ayarlanabilir.

- good'sleep (iyi uyku) modu için varsayılan zaman ayarı 8 saattir.

1. good'sleep (iyi uyku) modu ayarını tamamlamak için SET (AYARLA) düğmesine basın.

- (♂) göstergesi ve gövidyskeepodu, uzaktan kumanda ekranında görüntülenecektir.

- İç ünite ekranında zamanlayıcı göstergesi (☐) görüntülenecektir.

- Ayarladıktan sonraki 10 saniye içerisinde SET (AYARLA) düğmesine good'sleep modu basmazsanız iptal edilecektir. Bu nedenle uzaktan kumanda ekranındaki göstergesini ve iç ünite ekranındaki Zamanlayıcı göstergesini kontrol edin.

iptal

Timer (Zamanlayıcı) düğmesine basın → ⚙️) seçeneğini seçin → ◀ veya ▶ düğmesine basın → zamanlayıcıyı 0.0 olarak ayarlayın → SET (AYARLA) düğmesine basın.

good'sleep(iyi uyku) modu için mevcut olan ek seçenekler
[6WDD]	16°C ~ 30°C aralığında sıcaklığı 1°C'lik birimler halinde ayarlayabilirsiniz.
[CSXA]	Fan hızı good'sleep moduna göre kendisini otomatik olarak ayarlayacaktır.Isıtma işlemi açıkken good'sleep modunu seçerseniz Ancak, fan hızını ayarlayabilirsiniz.
	good'sleep modu açık olduğunda.Soğutma modunda: Hava akışı yönü otomatik olarak ayarlanacaktır.Isıtma modunda: Hava akışı yönünün ayarlanması mevcuttur.

good'sleep (iyi uyku) modunda sıcaklık ve fan hızı değişiklikleri

• Fall asleep (Uykuya dalma) modu : Sıcaklığı düşürerek uykuya dalmanızı kolaylaştırır.
• Sound sleep (Deliksiz uyku) modu: Vücudunuzu rahatlatır ve sıcaklığı hafifçe artırır.
• Clean up (Temizleme) Rahat, kesintili bir hava ile uyanmanızı ve ferah hissetmenizi sağlar.

• Önerilen sıcaklık ayarı soğutma için 25 °C\~27°C ve ısıtma için 21°C\~23°C'dir.
• Eğer ayarlanan sıcaklık çok düşük olursa,üşüyebilirsiniz, soğuk alabilirsiniz ve kuruluk hissedebilirsiniz.
• good'sleep (iyi uyku) modunun varsayılan işlem saati 8 saate ayarlıdır. Bu nedenle ayarlanan süre çok kısa veya uzun olursa, umduğunuz kadar rahat hissedemeyebilirsiniz.
• good'sleep (iyi uyku) modu 5 saatten uzun bir süre için ayarlandığında, Wake up (Uyanma) aşaması, işlem süresinin son 1 saatinde başlar ve klima otomatik olarak durur.
• Açma zamanlayıcısı ve good'sleep (iyi uyku) fonksiyonu aynı anda ayarlanırsa, klima yalnızca en son ayarlanan fonksiyonu uygulayacaktır.

Türkçe-20

2 Step Cooling (2 Aşamalı Soğutma) fonksiyonu

2-Step Cooling (2 Adımlı Soğutma) fonksiyonu, iç sıcakık istenilen sıcaklıktan daha yüksek olduğunda ortamı istenilen sıcaklığa getirmek için hızlıca çalışır. Ortam istenilen sıcaklığa geldiğinde ise otomatik olarak Dry (Nem Alma) modunda çalışmaya devam eder.

Klima Soğutma modunda çalışırken;

Uzaktan kumanda ekranı

1. Options (Seçenekler) düğmesine basın.
2. [2-Step (2 Adım)] göstergesi yanıp sönmeye başlayıncaya kadar, < , veya [Options (Seçenekler)] düğmesine basın.
3. 2-Step Cooling (2 Aşamalı Soğutma) fonksiyonunu ayarlamak için SET (AYARLA) düğmesine basın.
4. [2-Step (2 Adım)] → Uzaktan kumanda ekranında [2-Step (2 Adım)] göstergesi görüntülenir ve 2-Step Cooling (2 Adımlı Soğutma) fonksiyonu başlar.

iptal

[2-Step (2 Adım)] göstergesinin yanıp sönmesini sağlamak için, Options (Seçenekler) düğmesine basın → , veya Options (Seçenekler) düğmesine basın ve ardından SET (Ayarla) düğmesine basın.

Fast (Hızlı) fonksiyo nun kullanılması

Güçlü ve hızlı soğutma/ısıtma için Fast (Hızlı) fonksiyonu ayarlayabilirsiniz.

Klima çalışırken ve Soğutma/Isıtma modundayken;

1. Options (Seçenekler) düğmesine basın.
2. [Fast (Hızlı)] göstergesi yanıp sönmeye başlayıncaya kadar, , veya [Options (Seçenekler)] düğmesine basın.
3. Fast (Hızlı) fonksiyonu ayarlamak için SET (AYARLA) düğmesine basın.

- [Fast (Hızlı)] → Uzaktan kumanda ekranında [Fast (Hızlı)] göstergesi görüntülenir ve Fast (Hızlı) fonksiyonu başlar.

iptal

[Fast (Hızlı)] göstergesinin yanıp sönmesini sağlamak için, Options (Seçenekler) düğmesine basın →◀▶ veya Options (Seçenekler) düğmesine basın ve ardından SET (Ayarla) düğmesine basın.

Cool Set On Off 8.0 Fast 2-Step Comfort Single user Quiet dLight Cool Usage Clean Bean Filter Reset Display

• Fast (Hızlı) fonksiyonu yalnızca Soğutma/Isıtma modunda kullanılabilir.
  • Dikey hava salınımı ayarlanabilir.
• Ayarlanan sıcaklık ve fan hızı değiştirilemez.
• Eğer Fast (Hızlı) fonksiyonu 2-Step Cooling(2 Aşamalı Soğutma)/Comfort(Konfor)/Single user(Solo kullanıcı)/Quiet(Sessiz)/good'sleep (iyi uyku) fonksiyonları açıkken seçilirse, ilgili fonksiyon iptal edilir.
• Isıtma modunda Hızlı işlevini seçtiğinizde, herhangi bir soğuk havanın esmesini engellemek amacıyla fan hızını arttıramayabilirsiniz.

Uzaktan kumanda ekranı

Comfort (Konfor) fonksiyo nunun kullanılması

Hafif soğutma/isıtma için Comfort (Konfor) fonksiyonunu ayarlayabilirsiniz.

Klima çalışırken ve Soğutma/Isıtma modundayken;

1. Options (Seçenekler) düğmesine basın.
2. [Comfort (Konfor)] göstergesi yanıp sönmeye başlayıncaya kadar, , veya [Options (Seçenekler)] düğmesine basın.
3. Comfort (Konfor) fonksiyonunu ayarlamak için SET (AYARLA) düğmesine basın.

- [Comfort (Konfor)]→Uzaktan kumanda ekranında [Comfort (Konfor)] göstergesi görüntülenir ve Comfort (Konfor) fonksiyonu başlar.

iptal

▶ [Comfort (Konfor)] göstergesinin yanıp sönmesini sağlamak için, Options (Seçenekler) düğmesine basın →◀,▶ veya Options (Seçenekler) düğmesine basın ve ardından SET (Ayarla) düğmesine basın.

Cool Set 24°C Comfort

• Comfort (Konfor) fonksiyonu yalnızca Soğutma/Isıtma modunda kullanılabilir.
  • Dikey hava salınımı ayarlanabilir.
• Ayarlanan sıcaklık değiştirilebilir ancak fan hızı değiştirilemez.
• Eğer Comfort (Konfor) fonksiyonu 2-Step Cooling(2 Aşamalı Soğutma)/Fast (Hızlı)/Single user(Solo kullanıcı)/Quiet(Sessiz)/good sleep açıklken seçilirse, ilgili fonksiyon iptal edilir.

Uzaktan kumanda ekranı

Single user (Solo kullanıcı) fonksiyo nunun kullanımı

Bu fonksiyon klima Soğutma/Isıtma modlarında çalışırken enerji kullanımını düşürür.

Klima çalışırken ve Soğutma/Isıtma modundayken;

Uzaktan kumanda ekranı

1. Single user (Tek Kullanıcı) düğmesine basın.

• Uzaktan kumanda ekranında [Single User (Tek Kullanıcı)] göstergesi görüntülenir. Ardından ayarlanan sıcaklık göstergesinin olduğu kısımda = = = = _ birkaç saniyeliğine görüntülenecek ve Single user (Solo kullanıcı) başlayacaktır.
• Single user (Solo kullanıcı) fonksiyonu açıklken, otomatik olarak dikey hava salınımı seçilecektir.
• Soğutma modunda geçerli ayarlanan sıcaklık 24°C değerinden daha düşük otomatik olarak 24°C değerine yükseltilecektir.

İptal ▶ Single user (Tek Kullanıcı) düğmesine bir defa daha basın.

• Single user (Solo kullanıcı) fonksiyonu yalnızca Soğutma/Isıtma modunda kullanılabilir.
• Eğer Single user (Solo kullanıcı) fonksiyon2-Step Cooling (2 Aşamalı Soğutma)/Fast (Hızlı)/Comfort (Konfor) / Quiet (Sessiz)/good'sleep fonksiyonları açıkken seçilirse, ilgili fonksiyon iptal edilir.
• Single user (Solo kullanıcı) fonksiyonu iptal edildikten sonra da dikey hava salınımı devam edecektir.
• Options (Seçenekler) düğmesiyle, Single User (Tek Kullanıcı) fonksiyonunu seçin veya iptal edin.
• [Single user (Tek kullanıcı)] göstergesinin yanıp sönmesini sağlamak için, Options (Seçenekler) düğmesine basın → ◀, ▶ veya Options (Seçenekler) düğmesine basın ve ardından SET (Ayarla) düğmesine basın.

Single user (Tek kullanıcı) modunda mevcut olan ek seçenekler
	Ayarlanan sıcaklığı, soğutma modu için 24 °C ~ 30 °C aralığında ve ısıtma modu için 16 °C ~ 30 °C aralığında 1 °C değiştirebilirsiniz.
	(Ötomatik), (Düşük), (Qıta), (Yüksek), (Turbo) seçilebilir.
	Dikey hava salınımı seçilebilir.

Quiet (Sessiz) fonksiyo nun kullanımı

Soğutma/Isıtma modu sırasında iç üniteden gelen sesi azaltabilirsiniz.

Klima çalışırken ve Soğutma/Isıtma modundayken;

Uzaktan kumanda ekranı

1. Options (Seçenekler) düğmesine basın.
2. [Quiet (Sessiz)] göstergesi yanıp sönmeye başlayıncaya kadar, <, veya [Options (Seçenekler)] düğmesine basın.
3. Quiet (Sessiz) fonksiyonu ayarlamak için SET (AYARLA) düğmesine basın.

- [Quiet(Sessiz)]→Uzaktan kumanda ekranında [Quiet (Sessiz)] göstergesi görüntülenir ve Quiet (Sessiz) fonksiyonu başlar.

▶ [Quiet (Sessiz)] göstergesinin yanıp sönmesini sağlamak için, Options (Seçenekler) düğmesine basın → , > veya Options (Seçenekler) düğmesine basın ve ardından SET (Ayarla) düğmesine basın.

Quiet (Sessiz) fonksiyon için mevcut olan ek seçenekler
	16 °C ~ 30 °C aralığında sıcaklığı 1 °C değiştirerek ayarlanan sıcaklığı değiştirebilirsiniz.
	Fan hızı (Otomatik) olarak ayarlanmıştır.
[20H0]	Dikey hava salınımı seçilebilir.

- Quiet (Sessiz) fonksiyonu yalnızca Soğutma/Isıtma modunda kullanılabilir. - If the Quiet function is selected while Step Cooling(2 Aşamalı Soğutma)/ Fast (Hızlı) /Comfort (Konfor)/Single user(Solo kullanıcı)/good'sleep (iyi uyku)fonksiyonları açıkken seçilirse, önceki fonksiyon iptal edilir.

Otomatik Temizlik fonksiyo nunun kullanımı

Otomatik Temizlik iç ünitedeki nemi asgari düzeye indirir. Daha temiz bir hava için bu fonksiyonu etkinleştirin.

Klima çalışırken;

Uzaktan kumanda ekranı

1. Settings (Ayarlar) düğmesine basın.
2. [Clean (Temizleme)] göstergesi yanıp sönmeye başlayıncaya kadar, , veya [Settings (Ayarlar)] düğmesine basın.
3. Otomatik Temizlik fonksiyonunu ayarlamak için SET (AYARLA) düğmesine basın

- Auto clean (Otomatik temizleme) fonksiyonunu ayarladıktan 3 saniye sonra, uzaktan kumanda ekranında (Clean) (Temizleme) göstergesi yok olur ve iç ünite ekranında Timer (Zamanlayıcı) (☐) göstergesi görüntülenir. Klima çalışmayı durdurduktan sonra otomatik Temizlik fonksiyonu etkinleşecektir.

- Otomatik Temizlik fonksiyonunun süresi, en son kullanılan işlem moduna göre değişir.

Auto(cool), Cool, Dry (Oto(soğutma), Soğutma, Kurutma) modları : 30 dakika. Auto(heat), Heat, Fan (Oto(isıtma), Isıtma, Fan) modları : 15 dakika.

iptal

[Clean (Temizleme)]göstergesinin yanıp sönmesini sağlamak için, Settings (Ayarlar) düğmesine basın → , veya Settings (Ayarlar) düğmesine basın ve ardından SET (Ayarla) düğmesine basın.

• Otomatik Temizlik fonksiyonu devredeyken işlem modu ayarlandığında, klima seçilen işlem modunda çalışacaktır ve işlem durduğunda Otomatik Temizlik modu yeniden etkinleşecektir.
• Otomatik temizleme modunda iç ünitenin fanı çalışmaya devam eder ve hava akış kanatları kötü havayı atmak için açık kalır.
• Otomatik temizleme modunda ⏻ aydınlatma işareti çıkar.

Sinyal sesinin ayarlanması

İç ünitenin sinyal sesi kısılabilir.

1. Settings (Ayarlar) düğmesine basın.
2. [Beep (Bip] göstergesi yanıp sönmeye başlayıncaya kadar, , veya [Settings (Ayarlar)] düğmesine basın.
3. Sinyal sesini kısmak için SET (AYARLA) düğmesine basın.

- Beep sound (Bip sesi) fonksiyonunu ayarladıktan 3 saniye sonra, uzaktan kumanda ekranında [Beep (Bip)] göstergesi yok olur ve Beep sound (Bip sesi) fonksiyonu başlar.

KLIMANIN TEMIZLENMESI

- Klimayı temizlemeden önce klimanın güç kaynağının kesildiğinden emin olun.

İç ünite temizligi

▶ Ürünü ılık suyla ıslatılmış bir bezle temizleyin.
▶ Ürünün boşluklarında biriken tozu, yumuşak bir fırça ile silin.

- İç ünite esanjörünün temizligi için esanjörün demonte edilmesi gerektiginden size en yakın yetkili servise basvurun.

• Alkali deterjanlar kullanarak ekranı temizlemeyin.
• Temizlik yaparken benzin, tiner ya da çamasır suyu kullanmayın. Aksi takdirde, klima yüzeyine zarar verebilir ve yangın riskiyle karsı karsıya kalabilirsiniz.

Dış ünite esanjörünün temizligi

▶ Eşanjor üzerinde toz birikmesi klimanın sogutma performansını düşürebilir. Bu nedenle dış ünite esanjörünün düzenli olarak temizlenmesi gerekir.
▶ Su si karak esanjörü tozdan arındırabilirsiniz.

Esanjör
(illüstrasyon modele göre ufak farklılıklar gösterebilir)

- Dış ünite esanjörünü kendi basınıza temizlemeniz zor olabileceginden, yetkili servisle temasa geçmeyi tercih edebilirsiniz.

- Kenarlarının keskinligi nedeniyle esanjörü temizlerken dikkat edin.

KLIMANIN TEMIZLENMESI

Hava filtresini çıkarma

Filtrenin alt sağ tarafından bir delik bulunmaktadır. Filtreyi tutabilmek için parmağınızı bu deliğe koyun ve alt taraftan kancaları serbest bırakmak için hafifçe yukarı doğru çekin. Sonra ana gövdeden filtreyi çıkarmak için aşağı itin.

hava filtresi

Hava filtresinin temizlenmesi

Yıkanabilir köpük bazlı hava filtresi havadaki büyük partikülleri yakalar. Filtre elektrikli süpürgeyle temizlenebilir veya elde yıkanabilir.

Ana gövdeden hava filtresini çıkarın.

Filtreyi elektrikli süpürge ya da yumusak bir fırçayla temizleyin.

Hava filtresini orjinal konumuna geri takın. Filtreyi iyi havalanan bir yerde kurumaya bırakın.

• Her 2 haftada bir hava filtresini temizleyin. Temizleme süresi kullanım ve çevresel koşullara bağlı olarak değişebilir. Tozlu alanlarda, haftada bir kez temizleyin.
• Hava filtresi kapalı (veya nemli) alanlardayken koku oluşabilir. Bu durumda, tekrar temiz ve iyi havalandırılan bir alanda kurutun.

KLIMANIN TEMIZLENMESI

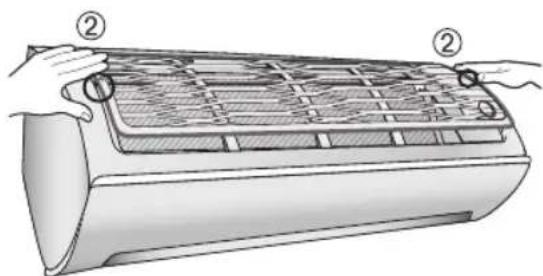

Hava Filtresinin Yeniden Takılması

1. Filtreyi ana gövde üzerine yerleştirin ve Hava filtresinin üst kısmındaki kancaları ana gövdeye takın. ①
2. Filtrenin her iki tarafından birer kanca bulunmaktadır, Hava filtresinin yüzeyine yumuşakça bastırın ve kancaları ana gövdeye geçirin. ②
3. Ana gövdeye güvenli şekilde sabitlemek için filtrenin altına yavaşça bastırın. ③ ④ ⑤

hava filtresi ① ①

Uzun süre kullanmayacagınız takdirde, klimanın en iyi durumda tutulması için cihaz nemden arındırılmalıdır.

1. Klimayı 3-4 saat boyunca Fan modunda çalıştırarak iyice kurumasını sağlayın. Daha sonra güç kaynağından çekin.

Klimanın içindeki parçalarda nem kalması klimada iç hasar yaratabilir.

1. Klimayı yeniden kullanmadan önce, cihazı bir kez daha 3-4 saat Fan modunda çalıştırın. Böylelikle kullanılmadığı dönemde cihazın içinde olusması muhtemel kötü kokuları yok edebilirsiniz.

Periyodik Kontroller

Klima bakımının dogru sekilde gerçeklestirilebilmesi için lütfen asagındaki tabloyu temel alın.

Ünite Açıklama		2 haftada bir	3 ayda bir 4 ayda bir Yılda bir
İç Ünite	Full HD filteyi temizleyin (1)
	Kondens tahliye panının temizligi (2)
	Esanjör temizligi (2)
	Çapraz Fan Temizliği (2)
	Kondens tahliye borusunun temizligi (2)
	Kumanda pillerinin degistirilmesi (1)
Dis Ünite	Dis ünite esanjörünün temizligi (2)
	İç ünite esanjörünün temizligi (2)
	Elektrikli bilesenlerin temizligi (2)
	Elektrikli bilesenlerin kontrolü (2)
	Fan temizligi (2)
	Fan parçalarının kontrolü (2)
	Kondens tahliye panının temizligi (2)

: Bu isaret, açıklaması verilen klima parçasının ne periyodda temizlenmesi ya da kontrolden geçmesi gerektigini göstermektedir.

(1) Cihazın kurulum noktası asırı toza maruz kalıyorsa, periyodlar sıklastırılabilir.
(2) Bu islemler her zaman yetkili servis elemanları tarafından yapılmalıdır. Detaylı bilgi için kılavuzun kurulum kısmına bakın.

SORUN GIDERME

Klimanın çalışmasında anormal bir durum gördüğünüz takdirde asagındaki tabloda verilen çözümleri inceleyin. Böylelikle zaman kazanabilir ve gereksiz harcamalar yapmayı engelleyebilirsiniz.

Sorun Çözüm
Klima hiç çalışmıyor.	Güç durumunu kontrol ederek klimayı yeniden çalıştırın.Salteri açarak cihazı çalıştırmayı yeniden deneyin.İzolatörün açık olduğundan emin olun.Klimanın off-timer (Zamanlayıcı Kapama) konumunda olup olmadığını kontrol edin. Bu mod açıksa kapattıktan sonraPowertuşuna basarak klimayı tekrar çalıştırmayı deneyin.Izgara kapağını manuel olarak aşağı çekin, Izgara Kapağının adımlı motorunda bir sorun olabilir. Ve ekranı kontrol edin, eğer hata göstergesi varsa, klimanın başka bir problemi daha var demektir. En yakın servis merkezi ile iletişime geçin.
Sıcaklık ayarı çalışmıyor.	Fan/Fast modunu seçip seçmediginizi kontrol edin. Bu modlarda sıcaklık otomatik ayar conductivityndan, cihaz elle ayarı kabul etmez.
Klimadan soguk/sıcak hava gelmiyor.	Ayarlanan sıcaklığın geçerli sıcaklıktan (Sogutma modunda) daha yüksek, (Isıtma modunda) daha düşük olup olmadığını kontrol edin. Farklılık varsa sıcaklığı kumanda üzerinden yeniden ayarlayın.Hava filtresinin kirler tarafından kapanıp kapanmadığını kontrol edin. Hava filtresi üzerinde çok toz birikmişse ısıtma/soğutma performansı düşebilir. Bunu engellemek için filtrenin sık sık temizlenmesi gerekir.Dış ünitenin herhangi bir seyle kapanıp kapanmadığını kontrol edin. Bu durumda ünitenin önünü açın.Klimanın buzlanmayı engelleme modunda çalışıp çalışmadığını kontrol edin. Kısın dış ünite üzerinde buzlanma görüldüğünde ve asırı soguk günlerde, cihaz otomatik olarak buzlanmayı engelleme moduna geçer. Bu modda iç ünite fanı durdugundan, klima soguk hava veremez.Klima çalışırken cam ya da kapıların açık olması cihazın çalışma performansını olumsuz etkiler.Cam ve kapıları kapatın.Cihaz sogutma ya da ısıtma moduna çalışırken durdurulmus ve hemen ardından yeniden açılmışsa, dış ünite kompresörünün korunması için fanlardan yalnızca biri çalışacaktır.Boru uzunlugunun asırı uzun olup olmadığını kontrol edin. Borunun cihazın müsaade ettiginden daha uzun olması, sogutma ya da ısıtma performansının düşmesine yol açabilir.

SORUN GIDERME

Sorun Çözüm
Hava akısı ayarı calısmıyor.	good’sleep modunu seçtiyseniz, bu modda hava akış yönü ayarlanamaz (good’sleep ısıtma modunda çalışıyorsa hava akış yönünü ayarlayabilirsiniz).
Fan hız ayarı calısmıyor.	Otomatik/Nem Alma/Hızlı/good’sleep (iyi uyku) modunu seçmisseniz, fan hızı otomatik olarak belirlendiginden ayarlama yapamazsınız.
Kumanda calısmıyor.	Pillerin dolu olup olmadığını kontrol edin.Uzaktan kumanda sensörünü engelleyen bir sey olup olmadığını kontrol edin.Klimanın yanında güçlü aydınlatma cihazı olup olmadığını kontrol edin. Floresan ampuller veya neon ışıklarından gelen güçlü ışık elektrik dalgalarını kesebilir.
Zaman ayarı yapılamıyor.	Zamanı ayarladıktan sonra SET tusuna basarak bir daha deneyin.
Gösterge sürekli yanıp sönüyor.	Power tuşuna basın veya fışı prizden çekin/yardımcı güç anahtarını kapatın.Göstergesi hala yanıp sönüyorsa en yakın yetkili servise başvurun.
Klima çalışırken odaya kötü bir koku yayıyor.	Odayı havalandırın ya da cihazı 1-2 saat Fan modunda çalıştırın (klima kötü koku yayılmasına neden olacak bileşenler içermemektedir)Giderlerin düzenli olarak temizlendiğinden emin olun.
Hata göstergesi. • İç ünite göstergelerinden biri yanıp sönüyorsa, yetkili servise basvurun. Servis randevusu alırken hata kodunu merkeze ilettiğinizden emin olun.
Asırı gürültü. • Cihazın ne denli yogun bir sekilde çalıştırıldığına göre degisecek sekilde, hava akısı degisimlerinde cihazdan ses gelmesi normaldir.
Dış üniteden duman çıkıyor.	Kıs mevsiminde bu durumun nedeni, klima Isıtma modunda çalışırken dış ünite esanjörünün gerçeklestirdigi defrost islemi olabilir.
Dış ünite boru bağlantısından su damlıyor.	Suyun kaynağı ısı farkı olabilir ve bu durum normaldir.

Özellikler

Model Kodu			AR09JSFSCWK/SK	AR09JSFNDWK/SK
Performans	Hava Sirkülasyonu (Maksimum, m^3/dk )		9	9
	Kapasite (Soğutma, Btu/saat)		8530 8530
	Kapasite (Isıtma, Btu/saat)		10918 10918
	Kapasite (Soğutma, Min - Maks)		4436~10236 4436~	10236
	Kapasite (Isıtma, Min - Maks)		3173~13648 3173~	13648
	Kapasite (Soğutma, kW)		2.5 2.5
	Kapasite (Isıtma, kW)		3.2 3.2
	Kapasite (Soğutma, kcal/saat)		2150 2150
	Kapasite (Isıtma, kcal/saat)		2752 2752
	Enerji Verimliliği	EER (Soğutma, Btu/hW)	12.73 12.73
		EER (Soğutma, W/W)	3.73 3.73
		COP (Isıtma, W/W)	3.61 3.61
	Sezonsal Enerji Verimliliği	Soğutma - SEER	6.1 6.1
		Isıtma - SCOP	3.8 3.8
	Sezonsal Enerji Sınıfı	EER (Soğutma, W/W)	A++ A++
		COP (Isıtma, W/W)	A	A
	Nem Alma (I/saat)		1.0 1.0
	Ses Seviyesi	Dış Ünite Yüksek	45 45
		İç Ünite Yüksek/Düşük	35/20 35/20
Elektrik Verileri	Enerji Verimliliği	Çalışma Akımı (Soğutma)	3.6 3.6
		Çalışma Akımı (Isıtma)	4.6 4.6
		Güç Tüketimi (Soğutma)	670 670
		Güç Tüketimi (Isıtma)	890 890
	Güç Kaynağı Φ/V/Hz		1, 220-240V, 50Hz	1, 220-240V, 50Hz
Fiziksel Özellikler	Boyutlar	Net Boyutlar (Genişlik x Yükseklik x Derinlik, İç Ünite)	750*249*246	750*249*246
		Net Boyutlar (Genişlik x Yükseklik x Derinlik, Dış Ünite)	720*548*265	720*548*265
	Ağırlık	Net Ağırlık (İç Ünite)	7.8 7.8
		Net Ağırlık (Dış Ünite)	29.2 29.2
		Kargo Ağırlığı (İç Ünite)	9.6 9.6
		Kargo Ağırlığı (Dış Ünite)	31.8 31.8
Teknik Bilgiler	Boru Uzunluğu	Boru Uzunluğu (Maks)	15 15
	Boru Yüksekliği	Boru Yüksekliği (Maks)	8	8
	Soğutucu Tipi		R410A	R410A
	SVC Valfi	Sıvı (Dış ÇapxUzunluk)	OD 6.35	OD 6.35
		Gaz (Dış ÇapxUzunluk)	OD 9.52	OD 9.52

Türkçe-32

Özellikler

Model Kodu			AR09JSFSCWK/SK	AR09JSFNDWK/SK
Genel Özellikler	Hava Akışı	Geniş İkiz Kanatlar Hayır Hayır
		Optimal Tekli Kanat Evet Evet
		Hava Yönü Kontrolü (Aşağı/ Yukarı)	Evet Evet
		Hava Yönü Kontrolü (Sola/ Sağa)	Hayır Hayır
		Hava Akışı Kontrol Adımı (Soğutma/Fan)	4 Adım 4 Adım
		Doğal Esinti Evet Evet
	Hava Arındirmas	S-Plasma İyonu Hayır Hayır
		Klimanın Çalışmadığı Zamanlarda Tozu Önleyen Sistem	Hayır Hayır
		Full HD Filtre Evet Evet
		Alerji Tedbirler Evet Evet
		Antibakteriyel Kaplama Evet Evet
		Otomatik Temizleme (Kendini Temizleme)	Evet Evet
	Kolaylıklar	Smart wifi Hayır Hayır
		Filtre Temizleme Göstergesi Hayır Hayır
		İç Sıcaklık Göstergesi Hayır Hayır
		Uzaktan Kumanda Evet Evet
		Ekran Açma/Kapama	Hayır Hayır
		Sinyal Sesi Açma/Kapama	Evet Evet
		24 Saatlik Zamanlayıcı	Evet Evet
		Otomatik Değiştirme Evet Evet
		Otomatik Yeniden Başlatma	Evet Evet
	Düşük Ortam Sıcaklığı	Soğutma -10~46	°C	-10~46°C
		Isıtma	-15~24°C	-15~24°C
	Çalıştırma Modu	2 Step Cooling (2 Adımlı Soğutma)	Evet Evet
		Fast Cool (Hızlı Soğutma)	Evet Evet
		Comfort Cool (Rahat Serinlik)	Evet Evet
		Dlight Cool (Keyifli Serinlik)	Hayır Hayır
		Good Sleep (Iyi Uyku)	Evet Evet
		Single User Mode (Tek Kullanıcı Modu)	Evet Evet
		Dehumidification (Nem Giderme)	Evet Evet
		Auto Mode (Otomatik Mod)	Evet Evet
		Fan Mode (Fan Modu)	Evet Evet
		Quiet (Sessiz)	Evet Evet
	Dış Ünite	Kompresör Tipi BLDC	BLDC
		Korozyon Önleyici Kanatçık	Evet Evet
		Çok Kanallı Kondansatör	Evet Evet

06 DİĞER

Türkçe-33

Özellikler

Model Kodu			AR12JSFSCWK/SK	AR12JSFNCWK/SK
Performans	Hava Sirkülasyonu (Maksimum, m^3/dk ) 9.5 9.5
	Kapasite (Soğutma, Btu/saat) 11942 11942
	Kapasite (Isitma, Btu/saat) 11942 11942
	Kapasite (Soğutma, Min - Maks) 4436~12966 4436~12966
	Kapasite (Isitma, Min - Maks) 3583~16378 3583~16378
	Kapasite (Soğutma, kW) 3.5 3.5
	Kapasite (Isitma, kW) 3.5 3.5
	Kapasite (Soğutma, kcal/saat) 3009 3009
	Kapasite (Isitma, kcal/saat) 3009 3009
	Enerji Verimliliği	EER (Soğutma, Btu/hW)	10.58 10.58
		EER (Soğutma, W/W)	3.1 3.1
		COP (Isitma, W/W)	3.18	3.18
	Sezonsal Enerji Verimliliği	Soğutma - SEER	6.1 6.1
		Isitma - SCOP	3.8 3.8
	Sezonsal Enerji Sınıfı	EER (Soğutma, W/W)	A++	A++
		COP (Isitma, W/W)	A	A
	Nem Alma (I/saat)		1.5 1.5
	Ses Seviyesi	Dış Ünite Yüksek 46	46
		İç Ünite Yüksek/Düşük	39/19	39/19
Elektrik Verileri	Enerji Verimliliği	Çalışma Akımı (Soğutma)	5.4 5.4
		Çalışma Akımı (Isitma)	5.5 5.5
		Güç Tüketimi (Soğutma)	1130 1130
		Güç Tüketimi (Isitma)	1100 1100
	Güç Kaynağı	/V/Hz	1, 220-240V, 50Hz	1, 220-240V, 50Hz
Fiziksel Özellikler	Boyutlar	Net Boyutlar (Genişlik x Yükseklik x Derinlik, İç Ünite)	750*249*246	750*249*246
		Net Boyutlar (Genişlik x Yükseklik x Derinlik, Dış Ünite)	720*548*265	720*548*265
	Ağırlık	Net Ağırlık (İç Ünite)	7.6 7.6
		Net Ağırlık (Dış Ünite)	29	29
		Kargo Ağırlığı (İç Ünite)	8.9 8.9
		Kargo Ağırlığı (Dış Ünite)	34.5	34.5
Teknik Bilgiler	Boru Uzunluğu	Boru Uzunluğu (Maks)	15	15
	Boru Yüksekliği	Boru Yüksekliği (Maks)	8	8
	Soğutucu Tipi		R410A	R410A
	SVC Valfi	Sıvı (Dış ÇapxUzunluk)	OD 6.35	OD 6.35
		Gaz (Dış ÇapxUzunluk)	OD 9.52	OD 9.52

Özellikler

Model Kodu			AR12JSFSCWK/SK	AR12JSFNCWK/SK
Genel Özellikler	Hava Akışı	Geniş Ikiz Kanatlar	Hayır Hayır
		Optimal Tekli Kanat	Evet Evet
		Hava Yönü Kontrolü (Aşağı/ Yukarı)	Evet Evet
		Hava Yönü Kontrolü (Sola/ Sağa)	Hayır Hayır
		Hava Akışı Kontrol Adımı (Soğutma/Fan)	4 Adım 4 Adım
		Doğal Esinti	Evet Evet
	Hava Arındirmas	S-Plasma Iyonu	Hayır Hayır
		Klimanın Çalışmadığı Zamanlarda Tozu Önleyen Sistem	Hayır Hayır
		Full HD Filtre	Evet Evet
		Alerji Tedbirler	Evet Evet
		Antibakteriyel Kaplama	Evet Evet
		Otomatik Temizleme (Kendini Temizleme)	Evet Evet
	Kolaylıklar	Smart wifi	Hayır Hayır
		Filtre Temizleme Göstergesi	Hayır Hayır
		İç Sıcaklık Göstergesi	Hayır Hayır
		Uzaktan Kumanda	Evet Evet
		Ekran Açma/Kapama	Hayır Hayır
		Sinyal Sesi Açma/Kapama	Evet Evet
		24 Saatlik Zamanlayıcı	Evet Evet
		Otomatik Değiştirme	Evet Evet
		Otomatik Yeniden Başlatma	Evet Evet
	Düşük Ortam Sıcaklığı	Soğutma -10~46	°C	-10~46°C
		Isıtma -15~24	°C	-15~24°C
	Çalıştırma Modu	2 Step Cooling (2 Adımlı Soğutma)	Evet Evet
		Fast Cool (Hızlı Soğutma)	Evet Evet
		Comfort Cool (Rahat Serinlik)	Evet Evet
		Dlight Cool (Keyifli Serinlik)	Hayır Hayır
		Good Sleep (İyi Uyku)	Evet Evet
		Single User Mode (Tek Kullanıcı Modu)	Evet Evet
		Dehumidification (Nem Giderme)	Evet Evet
		Auto Mode (Otomatik Mod)	Evet Evet
		Fan Mode (Fan Modu)	Evet Evet
		Quiet (Sessiz)	Evet Evet
	Diş Unite	Kompresör Tipi BLDC BLDC
		Korozyon Önleyici Kanatçık	Evet Evet
		Çok Kanallı Kondansatör	Evet Evet

06 DİĞER

Türkçe-35

Özellikler

Model Kodu			AR18JSFSCWK/SK	AR18JSFNCWK/SK
Performans	Hava Sirkülasyonu (Maksimum, m^3/dk ) 19 19
	Kapasite (Soğutma, Btu/saat) 17060 17060
	Kapasite (Isitma, Btu/saat) 20472 20472
	Kapasite (Soğutma, Min - Maks) 5459~20472 5459~20472
	Kapasite (Isitma, Min - Maks) 4094~27978 4094~27978
	Kapasite (Soğutma, kW) 5.0 5.0
	Kapasite (Isitma, kW) 6.0 6.0
	Kapasite (Soğutma, kcal/saat) 4299 4299
	Kapasite (Isitma, kcal/saat) 5159 5159
	Enerji Verimliliği	EER (Soğutma, Btu/hW)	11.77	11.77
		EER (Soğutma, W/W)	3.45	3.45
		COP (Isitma, W/W)	3.61	3.61
	Sezonsal Enerji Verimliliği	Soğutma - SEER	6.7 6.7
		Isitma - SCOP	3.8 3.8
	Sezonsal Enerji Sınıfı	EER (Soğutma, W/W)	A++	A++
		COP (Isitma, W/W)	A	A
	Nem Alma (I/saat)		2.0 2.0
	Ses Seviyesi	Dış Ünite Yüksek	52 52
		İç Ünite Yüksek/Düşük	42/27 42/27
Elektrik Verileri	Enerji Verimliliği	Çalışma Akımı (Soğutma)	6.8 6.8
		Çalışma Akımı (Isitma)	7.8 7.8
		Güç Tüketimi (Soğutma)	1450 1450
		Güç Tüketimi (Isitma)	1660 1660
	Güç Kaynağı	/V/Hz	1, 220-240V, 50Hz	1, 220-240V, 50Hz
Fiziksel Özellikler	Boyutlar	Net Boyutlar (Genişlik x Yükseklik x Derinlik, İç Ünite)	1065*301*294	1065*301*294
		Net Boyutlar (Genişlik x Yükseklik x Derinlik, Dış Ünite)	880*648*310	880*648*310
	Ağırlık	Net Ağırlık (İç Ünite)	13 13
		Net Ağırlık (Dış Ünite)	43.5	43.5
		Kargo Ağırlığı (İç Ünite)	16 16
		Kargo Ağırlığı (Dış Ünite)	46.5	46.5
Teknik Bilgiler	Boru Uzunluğu	Boru Uzunluğu (Maks)	30 30
	Boru Yüksekliği	Boru Yüksekliği (Maks)	15	15
	Soğutucu Tipi		R410A	R410A
	SVC Valfı	Sıvı (Dış ÇapxUzunluk)	OD 6.35	OD 6.35
		Gaz (Dış ÇapxUzunluk)	OD 12.7	OD 12.7

Türkçe-36

Özellikler

Model Kodu			AR18JSFSCWK/SK	AR18JSFNCWK/SK
Genel Özellikler	Hava Akışı	Geniş Ikiz Kanatlar	Hayır Hayır
		Optimal Tekli Kanat	Evet Evet
		Hava Yönü Kontrolü (Aşağı/ Yukarı)	Evet Evet
		Hava Yönü Kontrolü (Sola/ Sağa)	Hayır Hayır
		Hava Akışı Kontrol Adımı (Soğutma/Fan)	4 Adım 4 Adım
		Doğal Esinti	Evet Evet
	Hava Arındirmas	S-Plasma Iyonu	Hayır Hayır
		Klimanın Çalışmadığı Zamanlarda Tozu Önleyen Sistem	Hayır Hayır
		Full HD Filtre	Evet Evet
		Alerji Tedbirler	Evet Evet
		Antibakteriyel Kaplama	Evet Evet
		Otomatik Temizleme (Kendini Temizleme)	Evet Evet
	Kolaylıklar	Smart wifi	Hayır Hayır
		Filtre Temizleme Göstergesi	Hayır Hayır
		İç Sıcaklık Göstergesi	Hayır Hayır
		Uzaktan Kumanda	Evet Evet
		Ekran Açma/Kapama	Hayır Hayır
		Sinyal Sesi Açma/Kapama	Evet Evet
		24 Saatlik Zamanlayıcı	Evet Evet
		Otomatik Değiştirme	Evet Evet
		Otomatik Yeniden Başlatma	Evet Evet
	Düşük Ortam Sıcaklığı	Soğutma -10~46	°C	-10~46°C
		Isıtma -15~24	°C	-15~24°C
	Çalıştırma Modu	2 Step Cooling (2 Adımlı Soğutma)	Evet Evet
		Fast Cool (Hızlı Soğutma)	Evet Evet
		Comfort Cool (Rahat Serinlik)	Evet Evet
		Dlight Cool (Keyifli Serinlik)	Hayır Hayır
		Good Sleep (İyi Uyku)	Evet Evet
		Single User Mode (Tek Kullanıcı Modu)	Evet Evet
		Dehumidification (Nem Giderme)	Evet Evet
		Auto Mode (Otomatik Mod)	Evet Evet
		Fan Mode (Fan Modu)	Evet Evet
		Quiet (Sessiz)	Evet Evet
	Dış Unite	Kompresör Tipi BLDC BLDC
		Korozyon Önleyici Kanatçık	Evet Evet
		Çok Kanallı Kondansatör	Evet Evet

06 DİĞER

Türkçe-37

Özellikler

Model Kodu			AR24JSFSCWK/SK	AR24JSFNCWK/SK
Performans	Hava Sirkülasyonu (Maksimum, m^3/dk ) 19 19
	Kapasite (Soğutma, Btu/saat) 23202 23202
	Kapasite (Isitma, Btu/saat) 27296 27296
	Kapasite (Soğutma, Min - Maks) 7506~27296 7506~27296
	Kapasite (Isitma, Min - Maks) 6483~34120 6483~34120
	Kapasite (Soğutma, kW) 6.8 6.8
	Kapasite (Isitma, kW) 8.0 8.0
	Kapasite (Soğutma, kcal/saat) 5847 5847
	Kapasite (Isitma, kcal/saat) 6879 6879
	Enerji Verimliliği	EER (Soğutma, Btu/hW)	11.26	11.26
		EER (Soğutma, W/W)	3.3 3.3
		COP (Isitma, W/W) 3.4 3.4
	Sezonsal Enerji Verimliliği	Soğutma - SEER	7.0 7.0
		Isitma - SCOP	3.8 3.8
	Sezonsal Enerji Sınıfı	EER (Soğutma, W/W)	A++	A++
		COP (Isitma, W/W)	A	A
	Nem Alma (I/saat)		2.5 2.5
	Ses Seviyesi	Dış Ünite Yüksek	54 54
		İç Ünite Yüksek/Düşük	43/28 43/28
Elektrik Verileri	Enerji Verimliliği	Çalışma Akımı (Soğutma)	9	9
		Çalışma Akımı (Isitma)	11 11
		Güç Tüketimi (Soğutma)	2060 2060
		Güç Tüketimi (Isitma)	2350 2350
	Güç Kaynağı	/V/Hz	1, 220-240V, 50Hz	1, 220-240V, 50Hz
Fiziksel Özellikler	Boyutlar	Net Boyutlar (Genişlik x Yükseklik x Derinlik, İç Ünite)	1065*301*294	1065*301*294
		Net Boyutlar (Genişlik x Yükseklik x Derinlik, Dış Ünite)	880*793*310	880*793*310
	Ağırlık	Net Ağırlık (İç Ünite)	14 14
		Net Ağırlık (Dış Ünite)	52.5	52.5
		Kargo Ağırlığı (İç Ünite)	17 17
		Kargo Ağırlığı (Dış Ünite)	56.5	56.5
Teknik Bilgiler	Boru Uzunluğu	Boru Uzunluğu (Maks)	30 30
	Boru Yüksekliği	Boru Yüksekliği (Maks)	15	15
	Soğutucu Tipi		R410A	R410A
	SVC Valfı	Sıvı (Dış ÇapxUzunluk)	OD 6.35	OD 6.35
		Gaz (Dış ÇapxUzunluk)	OD 15.88	OD 15.88

Türkçe-38

Özellikler

Model Kodu			AR24JSFSCWK/SK	AR24JSFNCWK/SK
Genel Özellikler	Hava Akışı	Geniş Ikiz Kanatlar	Hayır Hayır
		Optimal Tekli Kanat	Evet Evet
		Hava Yönü Kontrolü (Aşağı/ Yukarı)	Evet Evet
		Hava Yönü Kontrolü (Sola/ Sağa)	Hayır Hayır
		Hava Akışı Kontrol Adımı (Soğutma/Fan)	4 Adım 4 Adım
		Doğal Esinti	Evet Evet
	Hava Arındirmas	S-Plasma Iyonu	Hayır Hayır
		Klimanın Çalışmadığı Zamanlarda Tozu Önleyen Sistem	Hayır Hayır
		Full HD Filtre	Evet Evet
		Alerji Tedbirler	Evet Evet
		Antibakteriyel Kaplama	Evet Evet
		Otomatik Temizleme (Kendini Temizleme)	Evet Evet
	Kolaylıklar	Smart wifi	Hayır Hayır
		Filtre Temizleme Göstergesi	Hayır Hayır
		İç Sıcaklık Göstergesi	Hayır Hayır
		Uzaktan Kumanda	Evet Evet
		Ekran Açma/Kapama	Hayır Hayır
		Sinyal Sesi Açma/Kapama	Evet Evet
		24 Saatlik Zamanlayıcı	Evet Evet
		Otomatik Değiştirme	Evet Evet
		Otomatik Yeniden Başlatma	Evet Evet
	Düşük Ortam Sıcaklığı	Soğutma -10~46	°C	-10~46°C
		Isıtma -15~24	°C	-15~24°C
	Çalıştırma Modu	2 Step Cooling (2 Adımlı Soğutma)	Evet Evet
		Fast Cool (Hızlı Soğutma)	Evet Evet
		Comfort Cool (Rahat Serinlik)	Evet Evet
		Dlight Cool (Keyifli Serinlik)	Hayır Hayır
		Good Sleep (İyi Uyku)	Evet Evet
		Single User Mode (Tek Kullanıcı Modu)	Evet Evet
		Dehumidification (Nem Giderme)	Evet Evet
		Auto Mode (Otomatik Mod)	Evet Evet
		Fan Mode (Fan Modu)	Evet Evet
		Quiet (Sessiz)	Evet Evet
	Dış Unite	Kompresör Tipi BLDC BLDC
		Korozyon Önleyici Kanatçık	Evet Evet
		Çok Kanallı Kondansatör	Evet Evet

06 DİĞER

Türkçe-39

GÜVENLIK TALIMATLARI

Ekipman güvenligini garanti altına almak için lütfen asagıda verilen uyarı ve talimatları dikkatli bir sekilde okuyun.

• Tamir/bakım durumunda ve cihazın dahili bilesenlerine dokunmadan önce, klimayı kapatın ve güç kaynağı bağlantısını kesin.
• Kurulum, bakım ve test islemleri deneyimli-yetkili personel tarafından gerçekleştirilmelidir.
• Klima kurulumunun (özellikle de çocuklar tarafından) kolay erisilebilir bir noktada yapılmamasına dikkat edin.

Genel Bilgiler

Klima kurulumundan önce bu kılavuzu dikkatli bir sekilde okuyun ve daha sonra gerekecegi durumlar için, kılavuzu güvenli bir yerde muhafaza edin.
▶ Güvenligin tam sağlanması için, özellikle kurulumu yapacak kisiler bu kılavuzu dikkatli bir sekilde okumalıdır.
Klimanın çalışma ve kurulum kılavuzunu güvenli bir yerde muhafaza edin ve klimayı bir baska kullanıcıya devrederken lütfen kılavuzu da vermeyi unutmayın.
Bu kılavuz iki ayrı birimden olusan duvar tipi Samsung klima kurulumunun nasıl gerçeklestirilmesi gerektigini açıklamaktadır.
Farklı kontrol sistemlerine sahip baska tipte birimlerin kullanılması klimaya zarar verebilir ve garanti kapsamı dışına çıkarabilir.
Uyumsuz parça ve birim kullanımı nedeniyle olusması muhtemel zararlardan üretici sorumlu tutulamaz.
Üretici, cihaz üzerinde gerçeklestirilen izinsiz degisimlerden ya da "Çalışma Limitleri" tablosunda verilen talimatlara aykırı ve yanlış kurulum/baglantıdan kaynaklanacak zararlardan sorumlu tutulamaz ve bu tür durumlar cihazı garanti kapsamı dışına çıkarır.
Klima yalnızca tasarlandığı uygulamalar için kullanılmalıdır: iç ünite çamasır odası gibi yerlerde kurulum için uygun değildir.
Klima ünitelerinde hasar oluştuysa klimayı kullanmayın. Sorunlar oluşursa, üniteyi kapatın ve güç kaynağından çıkarın.
Elektrik çarpması, yangın ve kaza gibi olumsuz durumların önüne geçmek için, cihazdan duman çıktığında, güç kablosu ısındığında ya da cihaz asını gürültülü çalıştığında, klimayı kapatın ve yetkili Samsung servisiyle bağlantıya geçin.
▶ Düzenli olarak cihazın elektrik bağlantılarını, sogutucu tüplerini ve koruma mekanizmalarını kontrol edin. Bu islemlerin her zaman yetkili personel tarafından yapılması gerektigini unutmayın.
▶ Cihaz hareketli parçalar içerdiginden, çocukların erisemeyecegi bir yerde kurulmalıdır.
Kendi basınıza cihazı tamir etmeye, yerini degistirmeye, üzerinde degisiklik yapmayın. Yetkili personel tarafından yapılmadığında bu islemler elektrik çarpması ve yangına neden olabilir.
▶ Cihazın üzerine sıvı içeren kaplar ve herhangi bir baska nesne koymayın.
▶ Cihazın üretiminde ve ambalajlanmasında kullanılan bütün malzemeler geri dönüşüme tabidir.
Ambalaj malzemesi ve kumandanın bitmis pilleri (opsiyonel), cihazın kullanıldığı bölgede geçerli olan kurallara uygun bir sekilde elden çıkarılmalıdır.
Klima, özel atık olarak degerlendirilmesi gereken bir sogutucuya sahiptir. Kullanım ömrünün sonunda, dogru ve güvenli bir sekilde ortadan kaldırılması için cihaz yetkili atık birimlerine ya da satıcıya geri teslim edilmelidir.

Cihazın Kurulumu

ÖNEMLI: Cihazın kurulumunda, önce sogutucu tüpleri ve ardından elektrik hattını bağlamayı unutmayın. Demontajda ise her zaman öncelikle elektrik hattını ve ardından sogutucu tüpleri demonte edin.

Ürün size ulastığında, nakliye esnasında herhangi bir zarar görüp görmedigini kontrol edin.
Ürün hasar almıs gibi görünüğü takdirde, KESINLIKLE KURULUM YAPMAYIN ve durumu hemen nakliye personeline ya da (kurulumu yapacak kisi veya yetkili servis görevlisi cihazı saticınızdan teslim aldıysa) ürünü satın aldığınız saticıya bildirin
▶ Kurulumun tamamlanmasının ardından, kurulumu yapan görevli cihazı test etmeli ve cihazın kullanım talimatlarını kullanıcıya anlatmalıdır.
Yangın, patlama ve ciddi kaza riskine karsı, klimayı tehlikeli maddeler içeren ya da yanıcı malzemelerin yakınında kullanmayın.
Iç ünite fanına yanlışlıkla dokunulması ciddi yaralanmalara neden olacagından, iç ünite kurulumunu en az 2.5 metre yüksege yapın.
Klima yalnızca tasarlandığı uygulamalar için kullanılmalıdır: iç ünite çamasır odası gibi yerlerde kurulum için uygun değildir.
Cihaz, her iki taraftan rahat bir sekilde erisilebilmesi ve rutin tamir/bakım islemleri için, kullanım kılavuzunda belirtilen aralık değerler dikkate alınarak kurulmalıdır. Can ve mal güvenligi açısından, iç ve dış ünite bilesenleri kolay erisilebilir ve demonte edilebilir bir durumda olmalıdır.
Bu sebeple, bu kılavuzda belirtilen önlemlere uyulmamasından kaynaklanan üniteye ulaşmak (askılar, kamyonlar, iskeleler vb.) ve tamir etmek (geçerli yürürlüklere uygun olarak) için ödenecek tutarlar garanti kapsamında değildir ve son kullanıcıya aittir.

Güç kaynagi hattı, sigorta ya da salter

Güç kaynagının her zaman geçerli güvenlik standartlarıyla uyumlu olmasına dikkat edin. Cihaz kurulumu geçerli durumdaki yerel güvenlik standartlarıyla uyumlu olacak sekilde gerçekleştirilmelidir.
Topraklama bağlantısı için uygun kosulların olup olmadığını kontrol edin.
Aynı elektrik hattına bağlı diğer cihazların çalışmasını sağlamak için güç kaynağının voltaj ve frekansının yeterli olduğundan emin olun.
▶ Güç kesme ve koruma anahtarlarının uygun ölçülerde olup olmadığını kontrol edin.
Klimanın güç kaynağı ile olan baglantısının, kılavuzda verilen kablo-baglantı diyagramındaki talimatlarla uyumlu bir sekilde gerçekstirildiginden emin olun.
Her zaman elektrik bağlantıları (kablo girişi, potansiyel bölümü, korumaları ...) elektrik özellikleri ile ve kablolama şeması verilen talimatlar ile uyumlu olduğunu doğrulayın.
Her zaman tüm bağlantıları klimaların montajı için geçerli standartlara uygun olduğunu doğrulayın.

KURULUM YERININ SEÇIMI

İç ünite kurulumu

▶ Wi-fi klima montajı için, iç üniteye kablosuz ağ bağlantısı kaynağına yakın bir nokta seçin.
Zayıf wi-fi sinyalinin olduğu durumlarda akıllı uyguamalar çalışmayabilir.
▶ Hava akımının engellenmedigi bir yere.
▶ Soguk havanın rahat bir sekilde dağıtılabilecegi bir yere.
▶ Hem iç hem de dış ünitelerin sogutucu boru uzunlugu ve yükseklik farkının kurulum diyagramında verildigi sekilde olacagı bir yere.
- Titresimi engelleyen ve cihazı tutabilecek kadar dayanıklı bir duvara.
▶ Dogrudan güneş ıslığına maruz kalmayacağı bir noktaya.
▶ TV ya da radyolardan en az 1 metre uzaga (klima ekranının bozulmasını ve gürültüyü engellemek için).
▶ Floresan ve akkor lambalardan mümkün oldugu kadar uzaga (uzaktan kumandanın sorunsuz çalışması için).
▶ Hava filtresi kolayca değiştirilebilir bir yere.
Klimanızı su sızmaları yaşanabilecek yerlere veya diğer elektronik aletlerin yukarısına takmanız hasara neden olabilir (Örn. bilgisayar, TV, vb.)

Türkçe-41

KURULUM YERININ SEÇIMI

Dis ünite kurulumu

▶ Güçlü rüzgarlara maruz kalmayacagı bir yere.
▶ Iyi havalanan ve tozsuz yerlere.
▶ Güneş ışığından ve yağmurdan korunan bir yere.
Cihazın gürültüsü ya da dışarı verdigi sıcak havanın komsuları rahatsız etmeyecegi bir noktaya.
Titresimi engelleyen ve cihazı tutabilecek kadar dayanıklı bir duvara.
▶ Gaz sızıntısı riskinin olmadığı bir yere.
Üniteyi yüksek bir yere kuracaksanız, ünite bacaklarının sağlam bir şekilde sabitlenebileceği bir yer seçin.
TV ya da radyolardan en az 3 metre uzaga (klima ekranının bozulmasını ve gürültüyü engellemek için).
▶ Cihazın yatay sekilde kurulabilecegi bir yere.
▶ Tahliye edilen suyun sorun yaratmayacagı bir yere.
Bitkilerin (özellikle de sarmasık gibi büyüyen bitkilerin) ve küçük hayvanların erisemeyecegi bir yere kurulum yapılmalıdır.
Dış birim hizmet ve OH & S nedenlerle için erişilebilirliği için 2,4 metreden daha yüksek veya doğrudan saçak altına olmamalıdır.

• Cihazın zarar görmemesi için asagındaki özelliklere sahip yerlere kurulum yapmayın.

• Makine yagi bulunan yerler - Deniz kıyısı gibi tuzlu ortamlar
• Sülfat gaz bulunan yerler - Cihaza zarar verebilecek diger özel kosullara sahip yerler

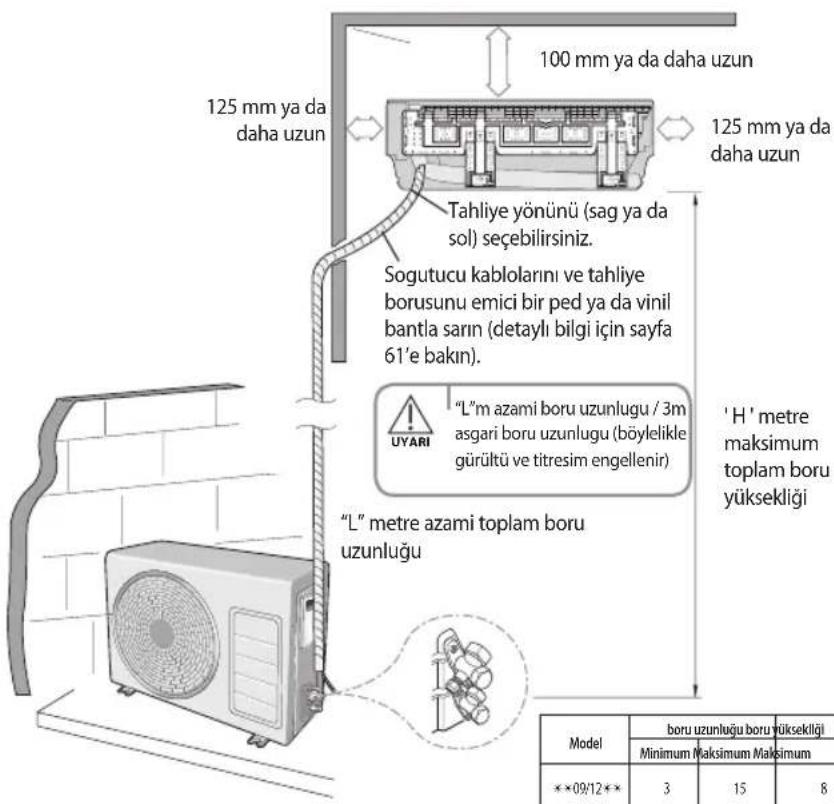

Dış ünite Dış duvar İç ünite A Yağmur suyunun tahliye edilebilmesi için izolasyonu kesin

Dış duvardaki boruda (iç üniteye bağlanan) bir U borusu oluşturun ve yağmur suyunun izolasyonu geçerek içeri kaçmasını önlemek için, izolasyonun alt kısmını kesin (yaklaşık 10 mm) Ancak, izolasyonu keserken.

125 mm ya da daha uzun 100 mm ya da daha uzun Tahliye yönünü (sag ya da sol) seçebilirsiniz. Sogutucu kablolarını ve tahliye borusunu emici bir ped ya da vinil bantla sarın (detaylı bilgi için sayfa 61'e bakın). "L" m azami boru uzunluğu / 3m asgari boru uzunluğu (böylelikle gürültü ve titresim engellenir) "L" metre azami toplam boru uzunluğu 125 mm ya da daha uzun ' H' metre maksimum toplam boru yüksekliği Model boru uzunluğu boru yüksekliği Minimum Maksimum Maksimum * * 09/12 * * 3 15 8

4 En az bir tur atın (böylelikle gürültü ve titresim engellenir).

* illüstrasyon modele göre ufak farklılıklar gösterebilir.

Model	boru uzunluğu boru yüksekliği
	Minimum	Maksimum	Maksimum
× × 09/12 × ×	3	15	8
× × 18/24 × ×	3 30 15

Dis Ünite için Gereken Alan ve Aralıklar

1 dis ünitenin kurulumunda

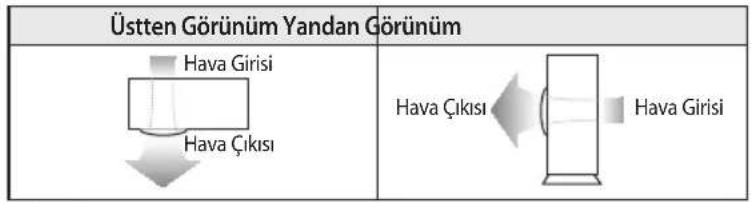

◆ Figür Açıklaması

Üstten Görünüm Yandan Görünüm Hava Girisi Hava Çıkısı Hava Çıkısı Hava Girisi

• , Hava akis yönü.
(Birim: mm)

◆ Hava çıkısı duvara karsı olduğunda

300 ya da daha fazla

◆ Hava çıkısı duvara dönük olduğunda

1500 ya da daha fazla

◆ Dis ünitenin üç tarafı duvarla çevrili olduğunda

300 ya da daha fazla 150 ya da daha fazla 600 ya da daha fazla

◆ Dis ünitenin üst kısmı ve hava çıkısı duvara dönük olduğunda

2000 ya da daha fazla 1500 ya da daha fazla

◆ Dis ünitenin üst kısmı ve hava çıkısı duvara karşı olduğunda

500 ya da daha fazla 300 ya da daha fazla

◆ Dis ünitenin ön ve arka tarafı duvarlarla çevrili olduğunda

300 ya da daha fazla 1500 ya da daha fazla

1'den fazla ünitenin kurulumunda

(Birim: mm)

◆ Hava çıkısı duvara karsı olduğunda

1500 ya da daha fazla

◆ Dis ünitenin üç tarafı duvarlarla çevrili olduğunda

300 ya da daha fazla 600 ya da daha fazla 600 ya da daha fazla 600 ya da daha fazla

Türkçe-43

KURULUM YERININ SEÇIMI

◆ Dis ünitenin ön ve arka tarafı duvarlarla çevrili olduğunda

600 ya da daha fazla 300 ya da daha fazla 1500 ya da daha fazla 600 ya da daha fazla

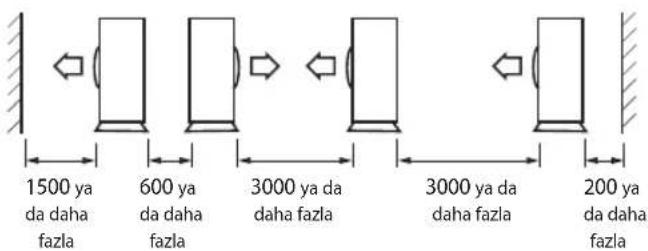

◆ Dis ünitenin ön ve arka tarafı duvara dönük olduğunda

1500 ya da daha fazla 600 ya da daha fazla 3000 ya da daha fazla 3000 ya da daha fazla 200 ya da daha fazla

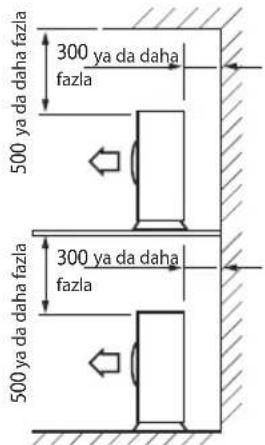

◆ Dis ünitenin üst kısmı ve hava çıkısı duvara karsı olduğunda

300 ya da daha fazla 500 ya da daha fazla 300 ya da daha fazla 500 ya da daha fazla

• Kurulum uygun olmayan bir yere yapıldığında, gürültü sorunu yasanabilir ve cihaz zarar görebilir.
• Kurulum titresimin sorun olmayacagi düz bir yüzeye yapılmalıdır..

AKSESUARLAR

Klima ile asagıdaki aksesuarlar da kullanıcıya teslim edilmektedir.

- Her aksesuarın adedi parantez içinde verilmistir.

İç ünite ile gelen aksesuarlar

Kurulum Plakası (1) **09/12**	Kurulum Plakası (1) **18/24**	Uzaktan Kumanda (1)	Uzaktan Kumanda Pilleri (2)
Kullanım ve Kurulum Kılavuzu (1)	Uzaktan Kumanda Tutucusu(1)	M4 x 12 Yivli Vida (2) Kapak Vidaları(2)

Dis ünite ile gelen aksesuarlar

Lastik Bacak (4) Tahliye Tipası (1)

• Evaporatör ya da servis portunun boru uçlarına konik civatalar eklenmistir. Boru bağlantılarını yaparken bu civataları kullanın.
• Tahliye tıpası ve lastik bacak yalnızca montaj borusu olmadığında klimayla birlikte verilir.
• Montaj kabloları opsiyoneldir. Bu kablolar elinizde yoksa standart kabloyu kullanın.

Opsiyonel Aksesuarlar

Izole Montaj Kablosu,∅6.35 mm x 5 m (1)	Izole Montaj Kablosu,∅9.52 mm x 5 m (1)* *09/12**	Izole Montaj Kablosu,∅12.70 mm x 5 m (1)* *18**	Izole Montaj Kablosu,∅15.88 mm x 5 m (1)* *24**	Köpük Tüp Yalıtımı(1)	Vinil Bant (2)
Macun 100g (1)	Boru Kelepçesi A(3)	Boru Kelepçesi B(3)	Beton Çivisi (6)	M4 x 25 Yivli Vida (6)	Tahliye Hortumu(uzunluk 2 m) (1)

- Bu aksuarlar elinizde varsa, aksesuar kutusu içinde olmaları gerekir.

Kurulum icin gereken ekipmanlar

Genel Ekipmanlar

• vakum pompası- geri akis emniyetli
• basınc göstergesi
• Vida bulucu
• tork anahtarı • boru makası • havsa aleti • boru bükücü • Su terazisi
  • tornavida • somun anahtarı • matkap • L anahtarı • metre

Test için gerekli ekipmanlar

- Termometre

• Voltmetre

• Elektroskop

Türkçe-45

KURULUM PLAKASININ SABITLENMESI

Tahliye hortumunun yönünü, iç üniteyi kuracagınız yere göre belirleyebilirsiniz. Bu nedenden ötürü, kurulum plakasını bir duvara ya da pencere çerçevesine sabitlemeden önce, iç ünite ile dış üniteyi birbirine bağlamak için kullanacagınız kablo, boru ve hortumun içinden geçecegi 65mm'lik deligin yerini belirlemeniz gerekmektedir.

Yüzünüz duvara dönükken, boru ve kablo bağlantısını:

• Sag (A)
- Sol (B)
- Sol alt_Sag (C)
- Arka – sag ya da sol (D)’dan yapabilirsiniz

* Boru yönü

A D C D B

• Soğutucu boruyu, iç ünitenin sol/sağ/alt veya arka kısmına monte edebilirsiniz.

• Boru yönünü soldan sağa almak, borunun sert bir şekilde bükülmesine sebep olmuyor ve yalnızca yavaşça şekildeki gibi ters yöne dönmesine sebep oluyorsa. Aksi takdirde işlem borunun hasar görmesine neden olabilir.

• Kapak panelini 48\~49 sayfalarda anlatıldığı şekilde sökün.

• İç üniteden Askı levhayı çıkarın.

1. Borunun ve giderin yönünü belirledikten sonra, resimde görünüğü gibi hafifçe aşağı eğik olacak şekilde iç çapı 65 mm olan bir delik delin.

Boru Deligi (∅65 mm)

A B C D

Boru Deligi (∅65 mm)

A B C D

(Unit : Birim)

Model A B C D
**09/12 **	36 60 65 36
**18/24 **	33 110 110 33

- Boru yönünü belirledikten sonra yalnızca tek bir delik açın.

- Plakayı duvara plastik çapa kullanarak sabitleyecekseniz, duvar ve plaka arasındaki boslugun 20 mm'den az olmasına dikkat edin.

Plastik Çapa < 20 mm Duvar

1. İç üniteyi sabitleyin.

İç üniteyi bir duvara sabitlerken

(1) İç ünitenin agırlığını dikkate alarak, kurulum plakasını duvara sabitleyin.

Türkçe-46

İç üniteyi pencere çerçevesine sabitlerken

(1) Pencere çerçevesine sabitlenecek ahsap dikeylerin pozisyonunu belirleyin.
(2) İç ünitenin agırlığını dikkate alarak, ahsap dikeyleri pencere çerçevesine sabitleyin.
(3) Disli vidaları kullanarak kurulum plakasını ahsap dikeye sabitleyin.

Eğer iç üniteyi alçı bir zemine sabitleyecekseniz

(1) saplama kullanarak montaj plakasını sabitleyiniz.
(2) Plaka askısını iki tıpa üzerinde sabitleyiniz.

• Kurulum plakasını sabitlerken herhangi bir yöne yatırım olmamasına dikkat edin.
• Ikiden daha az vida varsa ya da vidalar plaka tutucudan farklıysa, diger noktaları kontrol edin.

- Kurulum yapacagınız duvarın cihazın agırlığını kaldırabileceğiginden emin olun. Aksi takdirde cihaz düşerek ciddi yaralanmalara neden olabilir.

Aski vidasının montajı

Resimde gösterildiği şekilde iç üniteyi sabitlemek için 2 vida kullanın.

Vida

İç mekan ünitesi kurulumu için Kapak panelinin Sökülmesi/Monte Edilmesi

Lütfen iç ünite kurulumunun ayrıntılı videosu için bu kare kodu tarayın.

İç mekan ünitesini takmak için önce kapak panelini sökmeniz gerekir. Lütfen kapak panelini sökmek ve monte etmek için aşağıdaki talimatları uygulayın. Kapak panelini sökerken ve monte ederken aşırı güç uygularsanız kancalar (kapak paneli üzerindeki) zarar görebilir. Lütfen aşağıdaki talimatları takip edin.

Vidaların çıkarılması

Kapak paneli iç ünitenin (resimde gösterildiği şekilde) alt kısmına monte edilmiş ve vidalarla bağlanmıştır. Önce Kapak vidasını çıkarın ve kapak panelini sökebilmeniz için vidaları açın.

Kapak Vidası Kapak Paneli

Kapak panelinin çıkarılması (İç mekan ünitesini monte etmeden önce)

Kapak paneli resimde gösterildiği şekilde iki tarafından ve merkez bölümünde bulunan kancalarla ürünün ana gövdesine sabitlenmiştir. Önce yan taraftaki kancaları ve sonra merkez bölümündeki kancaları serbest bırakın. Kapak panelini çıkarmadan önce kancaların konumunu kontrol edin.

Yan bölüm Merkez bölüm taban kancası

▶ Merkez bölümündeki kancaların konumu

Kancaların sayısı ve konumu Kanca taban kançası

* Özel Kanca konumu ve miktarı için lütfen fiziksel ürüne dayalı olarak gösterge okları olan kapak paneline bakın.

Türkçe-48

İç mekan ünitesi kurulumu için Kapak panelinin Sökülmesi/Monte Edilmesi

▶ Yan taraftaki kancaların çıkarılması

* Dikkat (kırlabilir)

- Kapak panelinin her iki tarafını içe doğru yavaşça bastırın (①) ve her iki taraftaki kancaları serbest bırakın (②).

▶ Merkez bölümündeki kancaların çıkarılması

* Dikkat (kırlabilir)

- İki elinizi kullanın

- Bir açıda yukarı doğru iterek her bir kancayı serbest bırakın.

Kapak panelinin monte edilmesi (İç üniteyi monte ettikten sonra)

Kapak panelini monte etmek için sökme işlemini ters sırada uygulayın.

Montaj işlemi için iki elinizi kullanın ve borulara ve boşaltma hortumuna zarar vermemek için ekstra özen gösterin.

Kancaları yan ve merkez bölümüne sabitleyin.

Türkçe-49

MONTAJ KABLOSUNUN BAGLANMASI

Kablo özellikleri

Model Güç Kablosu		Arabaglantı Kablosu Tür GL
**09/12**	3G x 2.5 mm ^2 , H07RN-F	3G x 1.0 mm ^2 , H07RN-F2 x 0.75 mm ^2 , H05RN-F	20 A
**18/24**	3G x 2.5 mm ^2 , H07RN-F	3G x 1.0 mm ^2 , H07RN-F2 x 0.75 mm ^2 , H05RN-F	25 A

• Güç kablosunu yardımcı devreye baglayın. Güç kaynagıyla bütün kutuplar bağlantılandırılamadığı takdirde, 3mm ya da daha büyük kontak açılısına sahip bir kablodan faydalanabilirsiniz.
• Gürültülü çevre site için; kalkan kablosu (50pF / m'den az Kategori 5) kullanın.
• Dışarıda kullanılan cihazların parçalarının güç kaynağı kabloları, polikloropren kılıfli esnek kablodan hafif olmamalıdır. (Kod işareti IEC: 60245 IEC 66/CENELEC: H07RN-F, IEC: 60245 IEC 57/CENELEC: H05RN-F)

Kablonun Baglanması

Elektrik isleri

(1) Elektrik ve topraklama isleri için, 'elektrik kurulumu teknik standartları' ve Elektrik Kurum Yasaları 'kablolama düzenlemeleri' ile uyum sağlayınız.
(2) Terminal blogu vidası 1.2\~1.8 N·m (12\~18 kgf·cm) değerleri arasında sıkılmalı.
(3) İçmekan ünitesinin terminal bloklarını baglarken tedbirli olun.

Baglamadan önce, terminal soketinin bağlantı kısmının yukarı baktığından emin olun.

Üst k isim alta

Terminal soketi hasar görmüs.

Kabloyu kapatacak halka terminali yok.

▶ Baglarken terminal ile vida arasında bosluk bulunmamalıdır.

- Elektrik temasının asını ısınması sebebiyle herhangi bir kalan alan yangın tehlikesi tasıyabilir.

Terminal soketinin üst kısmı attadır.

Ya vida dogru takılmadı ya da vida ile halka terminali arasında bosluk var.

- Terminal blok kablosu için, sadece halka terminal soketi ile birlikte bir kablo kullanın. Halka terminal soketi bulunmayan normal kablolar elektrik temasının asırı ısınması sebebiyle kablolama çalışması sırasında yangına sebep olabilir.

Türkçe-50

MONTAJ KABLOSUNUN BAGLANMASI

* montajı yaptığınızda, ilk olarak sogutucu akıskan borularının montajını ve sonrasında elektrik bağlantılarını yapınız. Klimaya elektrik bağlantısına baslamadan önce ilk olarak toprak hattını baglayınız. Demonte yaparkende ilk olarak elektrik sonra, gaz bağlantılarını kesiniz.

Dis ünite gücünü, montaj kablosu aracılığıyla iç üniteden alır. Dis ünite ile iç ünite arasındaki mesafe 5 metreden fazlaysa, kabloyu uzatmanız gerekecektir. Azami kablo uzunluğu 15(∗∗09/12∗∗) / 30(∗∗18/24∗∗) metredir.

1. Gerekli görüldüğünde montaj kablosunu uzatın.

- Kablo uzunluğunu uzatmak için iki veya daha fazla kabloyu birbirine bağlamayınız. Aksi takdirde yangına neden olabilir.

1. Kapak panelini açın.
2. Konektör kapagını tutarak vidayı çıkarın.
3. Montaj kablosunu iç ünitenin arkasından geçirin ve montaj kablosu ile terminal bağlantısını illüstrasyonda gösterildigi sekilde yapın.

- Her kablonun üzerinde, kabloya denk düşen terminal numarası yer almaktadır.

1. Kablonun diger ucunu duvardaki 65mm'lik delikten geçirin.
2. Konektör kapagını kapatarak vidayı sıkın.
3. Kapak panelini kapatın.
4. Dış ünitenin yan tarafındani terminal levha kapagını çıkarın.
5. Kabloları terminallere illüstrasyonda gösterildigi sekilde baglayın.

Dis Ünite

Ilç Ünite

Dis Ünite

* Ünitenin görünümü modeline bağlı olarak diyagramdan farklı olabilir.

- dairesel bağlantı terminalleri ile terminal bağlantı kısmındaki vida boyutu uygun olmalıdır.

• kabloları bagladıktan sonra ic ve dış ünite arasındaki terminal bağlantı numaralarının uyumlu olduğundan emin olunuz.

• Güç ve Haberleşme kablolarının ayrılmış olduğundan emin olun, bu iki kablo aynı olmamalıdır.

• Topraklama iletkenini topraklama terminallerine baglayın.

• Terminal levha kapagını kapatarak vidasını sıkın.

• Kablo-baglantı diyagramına bakarak, kabloları renk kodlarına göre baglayın.
• Güç kablosu ve bağlantı kablosu sayfa 50'deki özellikleriere göre seçilmelidir.

Türkçe-51

İÇ ÜNITE MONTAJ BORUSUNUN KURULUMU VE BAGLANTISI

İç ve dış üniteleri bakır borular kullanarak birbirine baglayın. Yalnızca yalıtılmış ve eksiz sogutma borusu kullanın (ISO 1337'ye göre Cu DHP tipi), Yagdan arındırılmış / oksijeni alınmış olması gereken boru, asgari 4200 kPa çalışma basıncına ve 20700 kPa patlama basıncına dayanmalıdır. Kesinlikle sihhi tipte bakır boru kullanılmamalıdır.

Farklı çaplarda 2 sogutucu boru bulunmaktadır:

• Küçük olan boru sıvı sogutucu.
• Büyük olan ise gaz sogutucu borudur.

Kısa boru klimayla uyumludur. Montaj borusu (opsiyonel)

kullanarak boruyu uzatmanız gerekebilir.

Sogutucu borunun bağlantı prosedürü, borunun çıkış

pozisyonuna göre degisiklik göstermektedir:

• Sag(A)
- Sol(B)
- Alt(C)
• Arka

1. Boruyu doğrudan arkadan bağlamadığınız sürece, dış ünitenin arkasındaki parçayı (A, B, C) kesin.
2. Kesilen uçları düzeltin.
3. Boruların koruyucu baslıkları çıkarın ve montaj borusu ile boru bağlantılarını yapın. Somunları önce elinizle, ardından da tork anahtarıyla sıkın:

Diş Çap	Tork
	N·m kgf·cm
ø6.35 mm 14~	18 140~180
ø9.52 mm 34~	42 350~430
ø12.70 mm 49~	61 500~620
ø15.88 mm 68~	82 690~830

- Boruları uzatmak ya da kısaltmak için, sayfa 53\~54'ye bakın.

1. Kalan köpük yalıtımı kesin.
2. Gerekli görüldüğü takdirde, boruyu iç ünitenin altına sigacak sekilde bükün. Ardından dogru delikten çekin.

▶ Boru iç ünitenin arkasından fırlamamalıdır.
▶ Bükme yarı çapı 100mm ve üzerinde olmalıdır.

1. Boruyu duvardaki delikten geçirin.

2. Dis ünitenin bağlanması ve hava bosaltımı üzerine daha detaylı bilgi için sayfa 57\~59'ya bakın.

- Kurulum ve gaz sızıntısı testinin ardından, yalıtımı yapılan boru sabitlenmelidir. Detaylı bilgi için sayfa 61'ye bakın.

• Konik civatayı tork anahtarıyla sıkın. Konik civata asını sıkıldığı takdirde kırılarak sogutucu gaz sızıntısına neden olabileceginden, sıkma islemini kılavuzda belirtilen sekilde gerçeklestirdiginizden emin olun.
• BORU BAGLANTISININ ÜZERINI DUVARLA KAPLAMAYIN! Tüm sogutucu boru bağlantısı kolay bir sekilde erisilebilir olmalıdır.

Türkçe-52

İÇ ÜNITENIN GAZDAN ARINDIRILMASI

İç ünitede atıl gaz (nitrojen) bulunmaktadır.

Ünitenin kurulumunu gerçeklestirmeden önce, nitrojen gaz çıkısını kontrol edin.

Gaz çıkısında bir sorun varsa, sızıntı iç ünitenin içerisinde olabileceginden dolayı ÜNITE KURULUMUNU YAPMAYIN.

1. Boru uçlarındaki baslıkların vidalarını çıkarın.

▶ İç ünitedeki tüm gaz borulardan çıkmalıdır.

- Kurulum esnasında boruların içerisinde yabancı maddelerin girmesini engellemek için baslıkları tamamen çıkarmayın.

- Sogutma devresinde kalan hava (bu hava nem içermektedir) kompresörün arızalanmasına neden olabilir. - Ürün kurulumunda her zaman yetkili servisle bağlantıya geçin.

Borular Kapak Vidalarını Çıkarın

07 KURULUM PARÇALARI

BORUNUN KISALTILMASI YA DA UZATILMASI

Boru uzunlugu:

• Borunun uzatılması: sayfa 42'e bakın.
• Borunun kısaltılması: sayfa 42'e bakın.

5 metreden daha uzun bir boruya ihtiyacınız varsa:

- Borulara sogutucu eklemeniz gerekmektedir. Aksi takdirde, iç ünite donabilir.

1. Islem için gerekli olan tüm aletlerin (boru keskisi, pürüz giderici, boru havsası ve boru kelepçesi) elinizde olup olmadığını kontrol edin.
2. Boruyu kısaltmak istiyorsanız keskiyi kullanın ve kesilen parçanın borunun kenarıyla 90 derecelik açıda olmasına dikkat edin (dogru ve yanlış kesim örneklerini asagıda inceleyebilirsiniz).

1. Gaz sızıntısını engellemek için, pürüz gidericiyi kullanarak kesilen uçları düzeltin.

Kesilen uçlardaki pürüzleri düzeltirken, bu parçaların içine girmemesi için boruyu asagı dogru tutun.

1. Boruya bir konik civata koyun ve boruyu genişletin.

D A 90°±2° 45 2t B R 0.4~0.8 Pipe Flare

Dış Çap (D) Derinlik (A)	Genşleme Ölçüsü (B)
6.35 mm 1.3 mm 8.7 - 9.1 mm
9.52 mm 1.8 mm 12.8 - 13.2 mm
12.70 mm 2.0 mm 16.2 - 16.6 mm
15.88 mm 2.2 mm 19.3 - 19.7 mm

Türkçe-53

BORUNUN KISALTILMASI YA DA UZATILMASI

1. Boruyu dogru bir sekilde açtığınızdan emin olun.

Doğru

Eğik

Zarar Görmüş Yüzey

Çatlak

Eşit Olmayan Kalınlık

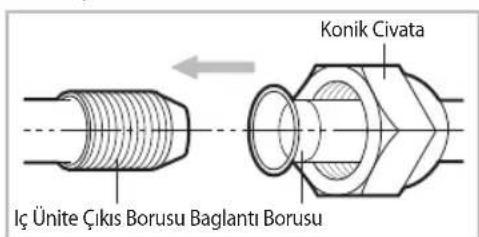

1. Baglantıyı kolay bir sekilde gerçekleştirmek için boruları hizalayın. Konik civataları önce elinizle, ardından da tork anahtarıyla sıkın:


Konik Civata İç Ünite Çıkıs Borusu Baglantı Borusu

Dis Çap	Tork
	N·m kgf·cm
ø6.35 mm 14~18	140~180
ø9.52 mm 34~42	350~430
ø12.70 mm 49~61	500~620
ø15.88 mm 68~82	690~830

NOT
- Gaz sızıntısı sebebiyle aşırı sıkışma meydana gelebilir. Eğer boruyu kaynak veya lehimle genişlettiyseniz bu işlem sırasında azot kullanıldığından emin olun. Eklemin yapıldığı nokta ulaşılabilir ve gerektiğinde işlem yapılabilir olmalıdır.

NOT

• Taşıyıcı sistem, şekildeki gibi çıkarılabilirdir:

Taşıyıcı sistem (çıkarılabilir)

1. Dis ünite bağlantısı ve içindeki havadan arındırılması üzerine daha detaylı bilgi için sayfa 57\~59'ya bakın.

Konik civatayı tork anahtarıyla sıkın. Konik civata asını sıkıldığı takdirde kırılarak sogutucu gaz sızıntısına neden olabileceginden, sıkma islemini kılavuzda belirtilen sekilde gerçeklestirdiginizden emin olun.

IÇ ÜNITE TAHLIYE HORTUMUNUN KURULUMU VE BAGLANTISI

İç ünite tahliye hortumunun kurulumunu yaparken, kondansasyon tahliyesinin yeterli olup olmadığını kontrol edin. Tahliye hortumunu duvarda açılan 65mm'lik delikten geçirirken, asagındaki durumlara dikkat edin:

Duvar İç Ünite Tahliye hortumu

Tahliye hortumu yukarı dogru egimli olmamalıdır.

Tahliye hortumunun sonu suyun altında kalmamalıdır.

Tahliye hortumu bükülmemelidir.

IÇ ÜNITE TAHLIYE HORTUMUNUN KURULUMU VE BAGLANTISI

5 cm' den az

Tahliye hortumu ve zemin arasında en az 5cm'lik aralık olmalıdır.

Tahliye hortumunun sonu oyuk bir noktada kalmamalıdır.

Tahliye hortumunun takılmasını tamamladıktan sonra, suyu tehliye tavasına bosaltarak hortumun düzgün bir sekilde bosaltıp bosaltmadığını kontrol edin.

1) Doğru B ağlantı 2) Yanlış B ağlantı

• Su sızıntısına neden olabileceğinden, tahliye hortumunu, montaj borusuna dolamayın.
• Bağlantı hortumunun çapı, ürünün tahliye hortumundan daha küçükse, su sızıntısı meydana gelebilir.

Tahliye Hortumunun Kurulumu

1. Gerekli oldugu takdirde, 2 metrelik uzatma ekini tahliye hortumuna baglayabilirsiniz.
2. Uzatma hortumunu kullanacaksanız, kablo zırhıyla hortumun içini yalıtın.
3. Tahliye hortumunu ünite üzerindeki iki tahliye hortum deliginden birine yerlestirerek, hortumun ucunu bir kıskaçla tutturun.

- Diger tahliye hortum deligini kullanmayacaksanız, deligi lastik bir tıpayla kapatın.

tahliye hortum deligini

1. Boşaltma Hortumu uzatıldığında Boşaltma Hortumu ve Uzatılan Hortumun ucunu tutun, boşaltma hortumunu Uzatılan hortumun içine 40\~45 mm kadar sokun. Su sızıntısı olmamasını sağlamak için iki hortumun sıkıca bağlandığından emin olun.
2. Uzatılan hortumu sarmak için Köpük İzolasyonu kullandıktan sonra Boşaltma Hortumunu bağlayın. Sonra bağlantıın her tarafını 20 mm sarmak için vinil bant kullanın.

tahliye hortumu tahliye hortumu uzatması

40~45 mm tahliye hortumu tahliye hortumu uzatması

20 mm ya da 20 mm ya da daha fazla daha fazla Vinil Bant strafor

Türkçe-55

IÇ ÜNITE TAHLIYE HORTUMUNUN KURULUMU VE BAGLANTISI

1. Siki bir sekilde tuttugunuz tahliye hortumunu sogutucu borusunun altından geçirin.

2. Tahliye hortumunu duvardaki delikten geçirin. Hortumun, illüstrasyonda gösterildigi gibi, asagı dogru egim vermesine dikkat edin.

3. Doğal boşaltma yöntemini kullanarak boşaltmanın normal olup olmadığını kontrol edin.

Koruma Drenaj borusu Drenaj uzatmasi

- Kurulum ve gaz sızıntısı testinin ardından, hortum kalıcı olarak yerine sabitlenir. Detaylı bilgi için sayfa 61'e bakın.

• Tahliye hortumunun kurulum yönünün dogru olduğundan emin olun. Yetersiz yalıtım su sızıntısına neden olabilir.
• Tahliye hortumu odanın içinden geçiyorsa, mobilya ya da zeminin zarar görmemesi için hortumun yalıtlması gerekir.
• TAHLIYE HORTUM BAGLANTISINI DUVARLA KAPLAMAYIN! Tahliye hortumu her zaman kolay erisilebilir bir durumda olmalıdır.

TAHLIYE HORTUMUNUN YÖNÜNÜN DEGISTIRILMESI

Tahliye hortumunun yönünü yalnızca gerekli olduğunda degistirin.

1. Lastik tıpayı penseyle çıkarın.
2. Tahliye hortumunu çekip sağa döndürerek yerinden çıkarın.
3. Tahliye hortumunu, tahliye hortum oluguna ve tahliye panının çıkısına vidalayarak sabitleyin.

deligi Vida Vida Drenaj borusu

1. Lastik tıpayı olugun sonuna sabitlenene dek tornavidayla sola döndürerek yerlestitin.

Tahliye pan çıkısı Lastik tıpa

1. Sızıntı olup olmadığını kontrol etmek için tahliye çıkısının her iki tarafından kontrol edin.

Suyu ok yönünde dökün.

* Tahliye edilen suyun akis yönü

- Sızıntı olup olmadığını kontrol etmek için su dökerken iç ünitenin dik durumda olmasına ve suyun elektrikli kısımlara tasmamasına dikkat edin.

Türkçe-56

DIS ÜNITE TAHLIYE HORTUMUNUN KURULUMU VE BAGLANTISI

Klima ısıtma modunda çalışırken, buz kümelenmesi meydana gelebilir. Buzdan arındırma sürecinde kondensasyon tahliyesinin yeterli olup olmadığını kontrol edin. Yeterli düzeyde tahliyenin saglanması için:

1. Dış ünitenin alt kısmından, tahliye tıpasını tahliye deligine sokun.

- Tahliye tıpasının zemine degmesini engellemek için, zemin ile dış ünitenin alt kısmı arasında belli bir mesafe olmasına dikkat edin.

Tahliye deligi Tahliye tipasi

07 KURULUM PARÇALARI

1. Tahliye hortumunu tahliye tıpasına baglayın.

Dis ünitenin alt yüzeyi Tahliye deligi Tahliye tipası Tahliye hortumu

1. Kondensasyon tahliyesinin yeterli olup olmadığını kontrol edin.

- Asırı kar yagısı görülen yerlerde, biriken kar hava girisinin önünü kapatabilir. Bu durumun önüne geçmek için, tahmini kar yagıs miktarından daha yüksekte bir karkas yerlesterin. Buna ek olarak, dış ünitenin üzerine kar birikmesini engellemek için, karı kesecek bir çatı da yerlestirebilirsiniz.

Kari engelleyen çatı Tahmini kar yagısı Stand ya da Kasa Zemin

BAGLI BORULARIN BOSALTILMASI

Dış ünite R-410A soğutucu doludur. İç ünite ve borudaki gaz uygun bir şekilde boşaltılmalıdır. Eğer borularda soğutucu gaz kalırsa bu kompresöre zarar verir. Bu da klimanın soğutma kapasitesini azaltır ve/veya yanlış çalışmasına neden olabilir. Resimdeki gösterildiği şekilde vakum pompası kullanınız.

- Takarken, herhangi bir sızıntı olmadığından emin olun. Soğutucuyu boşaltırken bağlantı borusunu çıkarmadan önce ilk olarak kompresörü topraklayın. Eğer soğutucu boru uygun şekilde bağlı değilse ve kompesör(servis) valfi açıkken çalışırsa, boru havayı içine çeker ve anormal derecede basınç yapar. Bu patlamaya ve yaralanmaya neden olabilir.

Türkçe-57

BAGLI BORULARIN BOSALTILMASI

1. Her boruyu dış ünite üzerindeki uygun valfe takın ve konik civatayı sıkın.
2. Konik civatayı önce elinizle, ardından da tork anahtarıyla sıkın.

- Asıri tork gaz sızıntısına neden olabilir.

- Elektrik bağlantısını yapın ve sistemi stand-by konumunda bırakın. Kesinlikle sistemi açmayın! Bu durum daha iyi bir vakum operasyonu için zorunludur. (Elektronik Genişleme Vana tam pozisyon AÇIK - EEV-)

1. Dağıtıcı göstergesinin düşük basınçlı tarafına ait doldurma hortumunu gaz servis portuna baglayın.
2. Dağıtıcı ölçerin alçak basınç tarafından vanasını açın (saat yönünün tersine).
3. 15 dakika boyunca vakum pompası kullanarak bağlı boruların içindeki havayı çekin.

10 dakika kadar sonra basınç göstergesinin -0.1Mpa(-76cmHg) düzeyinde olup olmadığını kontrol edin. Olası bir gaz sızıntısını engellemek için bu prosedür çok önemlidir.
▶ Manifoldu göstergesi saat yönünde alçak basınç tarafından vanasını kapatın.
▶ Vakum pompasını kapatın.
- Basınç degisimi olup olmadığını kontrol etmek için 2 dakika boyunca kontrol edin.
▶ Dağıtıcı göstergesinin düşük basınçlı tarafına ait hortumu çıkarın.

1. Sıvı ve gaz servis portunun valf tıpasını açık konuma getirin.

Diş Çap	Tork
	N·m	kgf·cm
ø6.35 mm	14~18	140~180
ø9.52 mm	34~42	350~430
ø12.70 mm	49~61	500~620
ø15.88 mm	68~82	690~830

Manifold göstergesi

Valf Gaz servis portu Sıvı Servis Portu Vakum Pompası (Geriye akısı engelleme)

Sogutucu eklenmesi

Asagıdaki tabloda yer alan değerleri dikkate alarak sogutucu eklenmesi:

5m'den daha uzun bir boru kullanıyorsanız,

Her ekstra metre için 'A'g sogutucu eklenmelidir.

5m'den daha kısa bir boru kullanıyorsanız,

Bosaltım süresi normaldir.

Model A
**09/12 **	15
**18/24 **	15

Detaylı bilgi için servis kılavuzuna bakın.

• Sogutma devresinde kalan hava (bu hava nem içermektedir) kompresörün arızalanmasına neden olabilir.
• Ürün kurulumunda her zaman yetkili servisle bağlantıya geçin.

BAGLI BORULARIN BOSALTILMASI

Kullanılan sogutucuya dair önemli bilgi

Bu ürün Kyoto Protokolu tarafından kapsanan florlu sera gazları içerir. Gazları atmosfere salmayın.

1. Lütfen silinmez bir kalemle doldurun,

▶ ① Ürünün fabrika sogutucu sarji,
▶ ② Sahada ek sogutucu sarji
▶ ①+ ② Ürünle birlikte verilen sogutucu sarj etiketinde toplam sogutucu sarji.

a. Ürünün fabrika sogutucu sarji: birim isim plakasına bakın
b. Sahada ek sogutucu sarji (tamamlanan sogutucu miktarı için yukarıdaki bilgiyi temel alın)
c. Toplam sogutucu sarj
d. Sogutucu silindiri ve sarj için dağılıcı

Sogutucu tipi GWP degeri

R-410A 2088

* GWP= küresel ısınma potansiyeli
    note1["① = ( kg )"]
    note2["② = ( kg )"]
    note3["①+② = ( ) "]
    note4["c"]

- Doldurulan etiket ürünün sarj portunun yakınına yapıstırılmalı ya da asılmalıdır (örnegin stop valf kapagının iç kısmının üstüne).

Sıvı kosullarda sıvı borusu kullanarak sogutucunun sarj edilmesi

R410A karısık tipte bir sogutucudur. Sıvı durumlarda yeniden sarj edilmesi zorunludur. Sogutucuyu sogutucu silindirinden ekipmana dogru sarj ederken, asagındaki talimatları takip edin.

1. Sarj etmeden önce silindirin bir sıvı akıs borusu olup olmadığını kontrol edin. Sogutucunun sarj edilmesinin iki yolu bulunmaktadır.

Sıvı akıs borusuna sahip silindir

Sogutucuyu silindir dik durumdayken sarj edin.

Sıvı akıs borusuna sahip olmayan silindir

Sogutucuyu silindir basasagi durumdayken sarj edin.

• R410A sogutucu gazla sarj ediliyorsa, sarj edilen sogutucunun kompozisyonu degisir ve ekipman karakteristigi farklılık gösterir.
• Eklenen sogutucu miktarını ölçerken elektronik terazi kullanın. Silindirin sıvı akıs borusu yoksa, silindiri ters çevirin.

GAZ SIZINTISI TESTI

Kurulum isleminin tamamlanmasının ardından gaz sızıntısı olup olmadığını kontrol etmek için test yapmanız gerekmektedir (iç ve dış ünite arasında montaj borusu ve hortumun bağlanması; kablo, hortum ve borunun yalıtımı; iç ünitenin kurulum plakasına sabitlenmesi).

Dış ünite için test parçası

Torkun sıkıştırıldığından emin olun (tabloyu uygun olarak) besleme sübapı şafı R-22: Vidanın çapı - 7/6-20UNF R-410A: Vidanın çapı - 1/2-20UNF Torkun sıkıştırıldığından emin olun (tabloyu uygun olarak)

İç ünite için test parçası

Sızıntıyı kontrol etmeden önce, bir tork anahtarı ile servis valfı kapagını kapatın. (Her çap için uygun sıkıştırma torkunu kullanın ve sızıntıyı önlemek için kapagı sıkıca kapatın.)
Olası sızıntıları kontrol etmek için, iç/dis ünitelere bağlı borulara iç gazı doldurun ve sabun köpüğü veya sızıntı testi sıvısı kullanarak iç/dis ünitelerin bağlantı parçalarını kontrol edin.

Dış çap (mm)	Tork sıkıştırma
	Gövde kapağı (N·m)	Dolum ağızı kapağı (N·m)
ø 6.35	20 ~ 25	10 ~ 12
ø 9.52	20 ~ 25
ø12.70	25 ~ 30
ø15.88	30 ~ 35
ø19.05	35 ~ 40

(1 N·m = 10 kgf·cm)

Dis ünitede gaz sızıntısı olup olmadığını kontrol etmek için,

Bir kaçak/sızıntı dedektörü kullanarak valf A ve B'yi kontrol edin.

İç ünitede gaz sızıntısı olup olmadığını kontrol etmek için,

Bir kaçak/sızıntı dedektörü kullanarak somun C ve D'yi kontrol edin.

Azot ile sızdırmazlık testi (valfleri açmadan önce)

Basit sızıntıları önceden görmek için vakum ve soğutucu kullanılmadan önce, kurulumu yapan kişi tüm sistemi 40 bar üzeri bir basınçlı nitrojenle kontrol etmelidir (basınç azaltıcı silindir kullanarak).

Kaçak testi (vana açıldıktan sonra)

Valfleri açmadan önce, tüm azotun sistemden boşaltıldığına emin olun ve sayfa 57 \~ 59 'ya göre vakum oluşturun.

Vanalar açıldıktan sonra, soğutucuda bir kaçak olup olmadığını kaçak dedektörü kullanarak kontrol edin.

Pump Down Prosedürü (Cihazın tamiri, yerinden çıkarılması ya da atılması durumunda sogutucunun bağlantısı kesilmeden önce)

Pump down, dis ünitedeki tüm sistem sogutucusunu boşaltma islemidir. Bu islem, sogutucunun havaya karismasını engellemek için, sogutucu boru sistemi demonte edilmeden önce gerçeklestirilmelidir.

▶ Alyananahtarı ile sıvı vanasını kapatın.
Klima sistemini, fanın yüksek hızda çalışacağı sogutma modunda devreye sokun (son kez durmasının üzerinden 3 dakika geçtikten sonra, kompresör hemen çalışmaya baslayacaktır).
▶ Operasyondan 2 dakika sonra, alyan anahtarı ile emiş vanasını kapatın.
▶ Sistemi kapatın ve güç girişini kesin.
▶ Boru sistemini demonte edin. Demontajın ardından valf ve boru uçlarını tozdan koruyun.
▶ Negatif emme basıncı durumunda kompresör zarar görebilir.

Türkçe-60

IÇ ÜNITENIN YERINE SABITLENMESI

Asagıdaki islem gaz sızıntı testinin ardından gerçekleştirilmelidir.

Sistemde gaz sızıntısı olmadığından emin olduktan sonra, boru, hortum ve kabloları yalıtın. Ardından iç üniteyi kurulum plakasının üzerine yerlestitin.

1. Kondensasyon sorunlarını engellemek için, (illüstrasyonda gösterildigi gibi) boru uçlarının yalıtımsız oldugu bir kısım üzerine köpük yalıtımı yapın.
2. Vinil bantla boru, montaj kablosu ve tahliye hortumunu sarın.
3. İç ünitenin arkasından fırlamaması için, boru, montaj kablosu ve tahliye hortumunun olusturdugu demeti dikkatli bir sekilde iç ünitenin alt kısmına yerlestirin.
4. İç üniteyi kurulum plakasına asın ve ünite tam yerlesene dek saga ve sola hareket ettirin.

- İç üniteyi kurulum plakasının üzerine yerlestirirken borunun hareket etmediginden emin olun.

1. Borunun geri kalanını bantla sarın.
2. Kelepçe (opsiyonel) kullanarak boruyu duvara sabitleyin.

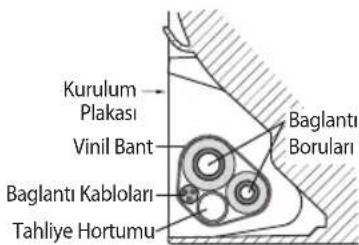

Borular

Kurulum Plakasi Vinil Bant Baglantı Boruları Baglantı Kabloları Tahliye Hortumu

DIS ÜNITENIN YERINE SABITLENMESI

Gürültü ve titresimleri engellemek için dış üniteyi sabit bir yüzeye kurun. Dış üniteyi, cihazın güçlü rüzgarlara maruz kalacagı ya da yüksek bir yere kuracaksanız, uygun bir destekle (duvar ya da zemine) sabitleyin.

1. Dis üniteyi, atılan havanın dışarı uygun bir sekilde çıkarılabilecegi şekilde yerlestitirin.
2. Dış üniteyi bağlantı civataları kullanarak uygun bir destek yüzeyine sabitleyin.
3. Dis ünite güçlü rüzgarlara maruz kalacagı bir yerdeyse, fanın dogru bir sekilde çalışabilmesi için ünitenin etrafına muhafaza plakaları yerlesterin.

- Gürültü ve titresimi engellemek için lastik bacagı sabitleyin.

Duvara askıyla bağlanmış dış üniteler

• Duvar, askı ve dış üniteyi kaldırabilecek ölçüde dayanıklılıga sahip olmalıdır.
• Askıyı mümkün olduğunca sütuna yakın kurun.
• Dış üniteden duvara aktarılan gürültüyü ve fazla titresimi düşürmek için lastik rondela kullanın.

Dis üniteden askıya geçen fazla titresimi kesmek için tasarlanmıştır (ürünle birlikte verilmez)

Askıdan duvara geçecek titresimi kesmek için tasarlanmış yumusak lastik (ürünle birlikte verilmez)

Bu model, herhangi bir işlevde herhangi bir problem olup olmadığını anlamak için kurulum durumunu kontrol eden Akıllı Kurulum modunu desteklemektedir.

1. Klimanın kurulum durumunu kontrol edin

1) Güç kaynağını, servis valfını (açık olup olmadığı), iç ve dış ünitenin elektrik kablosunu ve boru uzatması için ek soğutucu miktarına ihtiyaç olup olmadığını kontrol edin
2) Elektrik verilmesinden sonra göstergenin durumu : Bekleme durumu

1. Klima bekleme durumunda olduğunda Akıllı Kurulum modunu başlatmak için uzaktan kumandayı kullanın Aynı anda 4 saniye [SET] (Ayar/İptal veya İptal), [Mode] (Mod), [Power] (Güç) düğmesini basılı tutun.

Akıllı Kurulum modu yalnızca birlikte gelen uzaktan kumanda ile çalıştırılabilir.
Akıllı kurulum modu işlemi sırasında uzaktan kumanda çalıştırılamaz.

* Uzaktan kumanda, modele bağlı olarak görüntü ve işlevler açısından farklılık gösterebilir.

Türkçe-62

2) Akıllı Kurulum modu çalışıyor.

• 88 Ekran : İşlem 0\~99 içerisinde görüntülenecek.
- LED Ekranı : İç ünite ekranındaki gösterge sırayla yanıp sönecek ve sonra tüm göstergeler yanıp sönecektir. (Bu tekrarlanacaktır.)

TiP 88 Ekran LED Ekranı
iç ünite göstergesi		LED1LED2LED3

* Ekran modele bağlı olarak değişebilir.

1. Akıllı Kurulum modu sona erecek.

1) Akıllı Kurulum modu yaklaşık olarak 7 - 13 dakika sürer. (Gerçek zaman modele bağlı olarak değişebilir.)
2) Kurulum başarılı olduğunda : Akıllı Kurulum modu bir çalma sesiyle sona erer ve klima bekleme durumuna gelir. (İç ünite göstergesinde hata mesajı görüntülenmeyecek ve iç ünitede uzaktan kumanda ve düğmeleri normal şekilde çalışacaktır.)
3) Kurulum başarısız olduğunda : Akıllı Kurulum modu sona erecek ve hata mesajı iç ünite ekranında görüntülenecektir.

1. Hata oluştuğunda gerekli önlemleri alın.
2. Oluşan her bir hata için gerekli önlemleri almak üzere servis kılavuzuna başvurun.
3. Oluşan hataları giderdikten sonra ürünü kullanın.

Hata göstergesi				Hata	Montajı yapan tarafından alınacak önlemler
88Display	LED Display
	LED 1 LED	2 LED 3
	➊	➊	➊/➌➌
E 101	○	➁	➁	İç ünite ve dış ünite arasında iletişim hatası	1. İç ve dış ünite arasındaki bağlantı kablosunu kontrol edin. (güç kablosu ve iletişim kablosunun çıkışıp çalışmadığını)
E 121	○	➁	○	İç sıcaklık sensörü hatası	1. Konektör bağlantısını kontrol edin
E 122,E 123	➁	➁	○	İç ısı değiştirici hatası	1. Konektör bağlantısını kontrol edin
E 154	○	○	➁	İç fan motoru hatası	1. Konektör bağlantısını kontrol edin2. Yabancı maddeleri çıkarın (Motoru engelleyici nedeni kontrol edin)
88 ekran ve tüm LED yanıp sönmeleri	➁	➁	➁	EEPROM/Seçenek hatası	1. Sıfırlama seçenekleri
E 162,E 163
E422	➁	○	➁	Soğutucu akışının engellenmesine ilişkin hata	1. Servis valfinin tamamen açık olup olmadığını kontrol edin.2. İç ve dış ünite arasındaki soğutucu borusunda tıkanıklık olup olmadığını kontrol edin.3. Soğutucu kaçağını kontrol edin.
E554	➁	○	➁	Soğutucu Eksikliği (Yalnızca Inverter modelde)	1. 7,5 m'den daha uzun olan borular için yeterli ek soğutucu doldurulup doldurulmadığını kontrol edin.2. Valf ve boru bağlantısı arasında soğutucu kaçağı olup olmadığını kontrol edin.
	※ Yukarıdaki LED deseni, dış ünitede bir hata meydana geldiğinde görüntülenir. Detaylar için dış ünitenin LED ekranını kontrol edin.

Kurulumun tamamlanması ve klimanın düzgün bir sekilde çalıştigından emin olmak için asagındaki kontrol ve testleri gerçeklestitir.

Kontrol edilmesi gerekenler:

• Kurulum sitesinin dayanıklılığı
• Gaz sızıntısı olup olmadığını anlamak için boru bağlantılarının sıkılığı
• Elektrik kablo bağlantısı
• Borunun ısiya-dayanıklı yalıtımı
  • Tahliye / Drenaj
• Topraklama kondüktör bağlantısın
• Dogru çalışma (asagındaki adımları izleyin)

1. Güç ⏻ tusuna basarak asagıdakileri kontrol edin:

▶ İç ünite göstergesinin yanıp yanmadığı.
▶ Hava akis kanatlarının açılarak fanın çalışıp çalışmadığı.

2. Mode tusuna basarak Sogutma ve Isıtma modlarını kontrol edin.

▶ Sogutma modunda, Temp hr. + veya – tuslarını kullanarak sıcaklığı 16°'ye getirin.
▶ Isıtma modunda, Temp hr. + veya – tuslarını kullanarak sıcaklığı 30°'ye getirin.

• Yaklasik olarak 3\~5 dakika sonra, dış ünite çalışmaya baslayarak dışarı Soguk ya da Sıcak hava verecektir.
• 12 dakikalik sabit çalışma konumunun ardından, iç ünitenin hava isleme fonksiyonunu kontrol edin.

Sogutma modu (iç ünite kontrolü) → Içeri giren hava sıcaklığı - Dısarı verilen hava sıcaklığı: 10 °C'dan 12 °C'ya (sicaklık farkı)

Isıtma modu (iç ünite kontrolü) → Dısarı verilen hava sıcaklığı - İçeri giren hava sıcaklığı: 11 °C'dan 14 °C'ya (sicaklık farkı)

Isıtma modunda, soguk havanın iklimlendirilmis bir alana verilmesini engellemek için iç ünite fanı kapalı kalabilir.

▶ Hava akış kanatları düzgün bir sekilde çalışıyor.

4. Klimayı kapatmak için Güç ⏻ tusuna basın.

- Kurulumu basarılı bir sekilde tamamladıktan sonra, güvenli bir yerde saklanması gereken bu kullanım kılavuzunu cihazın sahibine teslim edin.

PUMP DOWN PROSEDÜRÜ (ÜRÜN YERINDEN ÇIKARTILIRKEN)

1. İç ünitede 5 saniye Güç ⏻ düğmesini basılı tutun. Hemen ürünün pompalama işlemi için hazır olduğunu bilmenizi sağlayan bir sinyal sesi duyulacaktır. Kompresörü 5 dakikadan fazla çalıştırınız.
2. Yüksek ve Düşük basınç tarafından valf kapaklarını açın.
3. Yüksek basınç tarafından vanayı kapatmak için L anahtarı kullanın.
4. Yaklaşık 2 dakika sonra, alçak basınç tarafından vanayı kapatın.
5. Klimayı kapatın İç unite üstündeki yada uzaktan kumandada bulunan Güç ⏻ tuşuna basınız.
6. Boruları sökün.

Uzatılmış Güç Kablolarının Baglanması

Gereklimalzemeler

(kompresör ve yalıtım bantı kurulum teknisyeni tarafından hazırlanmalıdır)

Alet	Kablo Sıkıştırma Pensesi	Baglantı Mansonu (mm)	Yalıtım Bantı	Kontraksiyon Tüpü (mm)
Spesifikasyon	MH-14 20x∅7.0(HxOD) Genişlik 18 mm		50x∅8.0(LxOD)
Sekil

1. asagındaki sekilde enerji kablosunun plastik kısmının nasıl soyulacagi gösterilmistir.

- elektrik kablosunun plastik kısmını 20 mm soyunuz.

Kablonun soyulmasının ardından, bir kontraksiyon tüpü eklemelisiniz.

1. Güç kablosunun maça telinin her iki tarafını bağlantı mansonuna sokun.

2. Kompresör kullanarak iki noktanın kompresini yaptıktan sonra çevirin ve aynı noktada baska iki noktanın kompresini yapın.

3. Kompres boyutu 8.0 olmalıdır.

4. Kompresin ardından kabloyu iki tarafından çekerek sağlamlığını kontrol edin.

5. Kabloyu yalıtım bantıyla iki tur atarak sarın ve kontraksiyon tüpünüzü yalıtım bantının ortasına yerlesterin

6. Kontraksiyon tüpüne ısı vererek büzülmesini saglayın.
7. Kontraksiyon tüpü islemi tamamlandıktan sonra, yalıtım bantıyla sarın.

- Elektrik kablosunu uzatırken lütfen yuvarlak sekilli bir soket kullanmayın.

- Tamamlanmamis bağlantılar elektrik çarpması ya da yangına neden olabilir.

TÜKETİCİNİN SEÇİMLİK HAKLARI

Malın ayıplı olduğunu anlaşılması durumunda tüketici, 6502 sayılı Tüketicinin Korunması Hakkında Kanunun 11 inci maddesinde yer alan;

a- Sözleşmeden dönme,
b- Satis bedelinden indirim isteme,
c- Ücretsiz onarılmasını isteme,
ç- Satılanın ayıpsız bir misli ile değiştirilmesini isteme,
haklarından birini kullanabilir.

Tüketicinin bu haklardan ücretsiz onarım hakkını seçmesi durumunda satıcı; işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malın onarımını yapmak veya yaptırmakla yükümlüdür. Tüketici ücretsiz onarım hakkını üretici veya ithalatçıya karşı da kullanabilir. Satıcı, üretici ve ithalatçı tüketicinin bu hakkını kullanmasından müteselsilen sorumludur.

Tüketicinin, ücretsiz onarım hakkını kullanması halinde malın;

• Garanti süresi içinde tekrar arızalanması,
• Tamiri için gereken azami sürenin aşılması,
• Tamirinin mümkün olmadığını, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi durumlarında; tüketici malın bedel iadesini, ayıp oranında bedel indirimini veya imkân varsa malın ayıpsız misli ile değiştirilmesini satıcıdan talep edebilir. Satıcı, tüketicinin talebini reddedemez. Bu talebin yerine getirilmemesi durumunda satıcı, üretici ve ithalatçı müteselsilen sorumludur.

Satıcı tarafından Garanti Belgesinin verilmemesi durumunda, tüketici Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğüne başvurabilir.

Tüketici, çıkabilecek uyuşmazlıklarda sikayet ve itirazlari konusundaki basvurulari yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.

"6502 sayılı Tüketicinin Korunması Hakkında Kanun'un 18. maddesine göre tüketici taksitle satın aldığı malı cayma süresi içerisinde ancak olağan bir gözden geçirme şeklinde kullanabileceği. Satın alınan mal olağan bir gözden geçirme dışında kullanılmış ise tüketici cayma hakkını kullanamayacaktır"

Türkçe-66

Türkçe-67

SAMSUNG

Eğer Samsung ürünleriyle ilgili sorunuz ya da yorumunuz varsa, lütfen Samsung Çağ Merkezini arayiniz.

www.samsung.com/tr/support

SAMSUNG ÇAĞRI MERKEZİ 444 77 11

Üretici Firma :

Samsung Electronics Co., Ltd.

129, Samsung-ro, Yeongtong-gu,

Suwon-si, Gyeonggi-do, Korea

TEL: [phone]

FAKS: [phone]

LVD:

"Kullanı Ömrü: 10 Sene"

İTHALATÇI FİRMA:

SAMSUNG Electronics Istanbul Pazarlama ve Ticaret LTD.STI.Flatofis

Istanbul Is Merkezi, Otakçılar Cad. Bina No: 78, Kat:3, No: B3, 34050, Eyüp,

Istanbul /Türkiye

Tel: [phone]

E-mail: [e-mail]

"AEEE Yönetmeliğine Uygundur"

Bu kavuzdaoluşabilecekyazım ve basım hatalarından üretici veya satı d firma sorumlututulamaz.

DB68-05145A-02
