KULLANIM KILAVUZU XENTER 150 (2013) YAMAHA

Motosikletinizi kullanmadan önce bu kullanım kılavuzunu dikkatle okuyun.

KULLANIM KILAVUZU

Xenter

HW151

EAU46090

⚠️ Aracınızı çalıştırmadan önce bu kullanım kılavuzunu dikkatle okuyun. Bu kullanım kılavuzu araç satıldığı takdirde onunla beraber yeni sahibine verilmelidir.

Yamaha motosiklet dünyasına hoş geldiniz!

EAU10113

HW151 motosikletin sahibi olarak, Yamaha'nın engin deneyiminden ve Yamaha'ya güvenilir bir ün kazandırmış, yüksek kaliteli ürünlerin imalatı ve tasarımıyla ilgili en yeni teknolojilerinden yararlanıyorsunuz.

HW151 motosikletin tüm avantajlarından yararlanmak amacıyla lütfen kullanım kılavuzunu baştan sona okumak için zaman ayırın.

Kullanım kılavuzu, motosikleti nasıl çalıştıracağını, nasıl kontrol edeceğiniz ve bakımını nasıl yapacağınız konusunda bilgi vermenin yanı sıra, kendinizi ve başkalarını tehlikelerden ve yaralanmalardan nasıl koruyacağını konusunda da bilgilendirir.

Ayrıca, bu kullanım kılavuzunda motosikleti mümkün olan en iyi durumda muhafaza etmenize yardımcı olacak pek çok tavsiye sunulmuştur. Bu kullanım kılavuzunun içeriği ile ilgili sorununuz olursa, lütfen bir Yamaha yetkili servisine danışın.

Yamaha ekibi olarak size zevkli ve güvenli sürüşler diliyoruz. Güvenliği daima ön planda tutun!

Yamaha, ürünlerinin tasarımlarını ve kalitesini sürekli olarak geliştirmektedir. Bu yüzden kullanım kılavuzu basım tarihinde geçerli bilgiler verdiğiminden, motosikletinizle kullanım kılavuzu arasında farklılıklar olabilir. Kullanım kılavuzu ile ilgili sorularınız olması halinde lütfen en yakın Yamaha yetkili servisine başvurun.

UYARI

EWA12411

Lütfen motosikletinizi çalıştırmadan önce bu kullanım kılavuzunu dikkatle ve tamamen okuyun.

KULLANIM KILAVUZU İLE İLGİLİ ÖNEMLİ BİLGİLER

Bu kullanım kılavuzunda büyük önem taşıyan bilgiler aşağıdaki işaretlerle tanımlanmıştır:

EAU10133

	Güvenlik uyarı sembolü. Potansiyel yaralanma tehlikelerine karşı sizi uyarma amacını taşır. Yaralanma ve hatta ölümme neden olabilecek risklere karşı sizi uyarma amacını taşıyan bu güvenlik mesajlarını dikkate alın.
	UYARI, talimatlara uyulmaması durumunda yaralanma ve hatta ölüm riskini barındıran tehlikeli durumları belirtir.
	DİKKAT, araca veya diğer mülklere zarar vermemek için alınması gereken özel önlemleri bildirir.
İPUCU	İPUCU, işlemlerin kolaylaşmasını ve açıklığa kavuşmasını sağlayacak önemli bilgiler içerir.

* Tasarımlarda ve teknik özelliklerde, önceden haber vermeksizin değişiklik yapılabilir.

KULLANIM KILAVUZU İLE İLGİLİ ÖNEMLİ BİLGİLER

EAUT1390

HW151KULLANIM KILAVUZU©2015, Yamaha Motor Taiwan Co., Ltd.1. basım, Eylül 2011 Tüm hakları saklıdır.Yamaha Motor Taiwan Co., Ltd. şirketinin yazılı izni olmadan çoğaltılması ya da izinsiz olarak kullanılması kesinlikle yasaktır.

Türkiye'de basılmıştır.

iÇİNDEKİLER

GÜVENLİK BİLGİSİ 1-1

Güvenli kullanım bilgileri 1-5

AÇIKLAMA 2-1

Soldan görünüm 2-1

Sağdan görünüm 2-2

Göstergeler ve kumandalar 2-3

GÖSTERGE TABLOSU VE KUMANDA

FONKSİYONLARI 3-1

Kontak anahtarı/gidon kilidi 3-1

Gösterge lambaları ve uyarı lambaları 3-2

Çok fonksiyonlu ekran 3-3

Gidon düğmeleri 3-7

Ön fren kolu 3-7

Arka fren kolu 3-8

Yakıt deposu kapağı 3-8

Yakıt 3-9

Yolcu ayak dinlendirme yeri 3-12

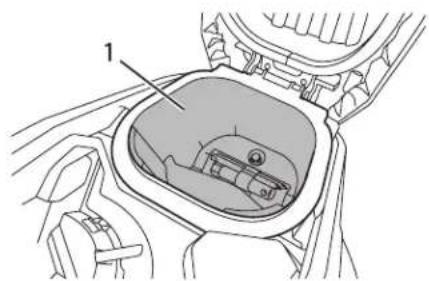

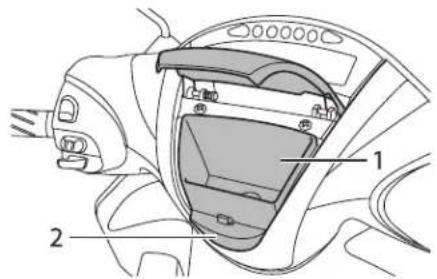

Ön saklama bölmesi 3-12

Arka saklama bölmesi 3-13

Amortisör grubu 3-13

Taşiyici 3-14

Bagaj tutucusu 3-14

GÜVENLİĞİNİZ İÇİN - KULLANIM ÖNCESİ

KONTROLLER 4-1

SÜRÜŞ VE KULLANIMLA İLGİLİ ÖNEMLİ

BİLGİLER 5-1

Motorun çalıştırılması 5-1

Kalkış 5-2

Hızlanma ve yavaşlama 5-2

Frenleme 5-2

Yakıt tüketimini azaltmak için tavsiyeler 5-3

Motor alıştırma (rodaj) dönemi 5-3

Park etme 5-4

PERİYODİK BAKIM VE AYARLAR ..... 6-1

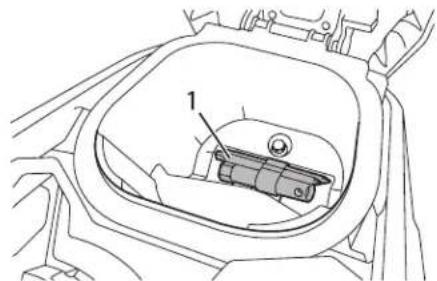

Avadanlık 6-2

Emisyon kontrol sistemine yönelik periyodik bakım tablosu 6-3

Periyodik bakım ve yağlama tablosu .. 6-4

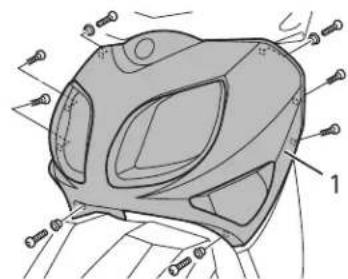

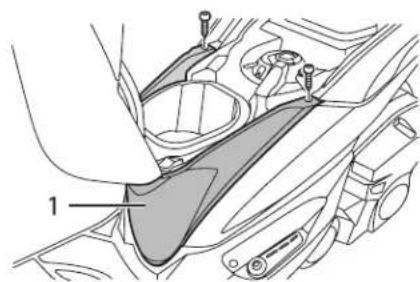

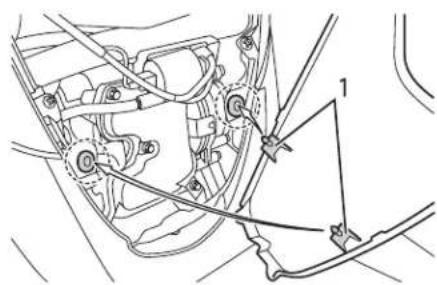

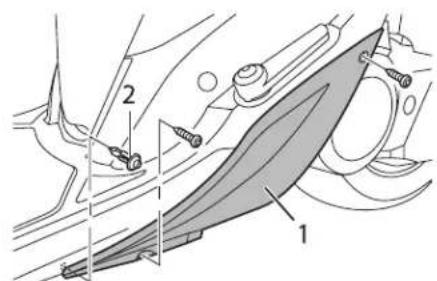

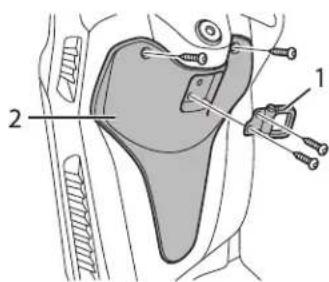

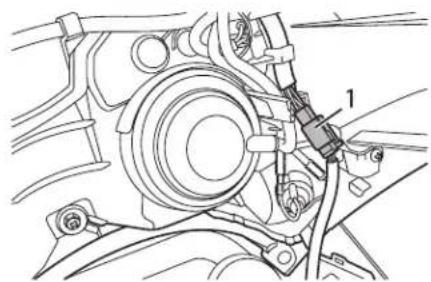

Rüzgarlığın ve panellerin sökülmesi ve takılması 6-7

Bujilerin kontrol edilmesi 6-9

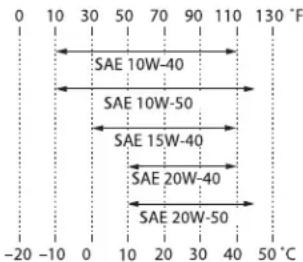

Motor yağı ve yağ filtresi 6-10

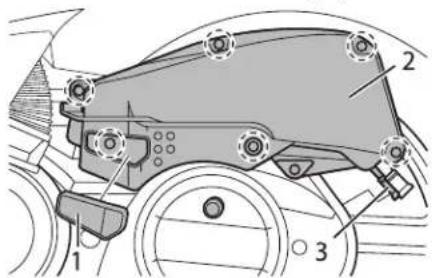

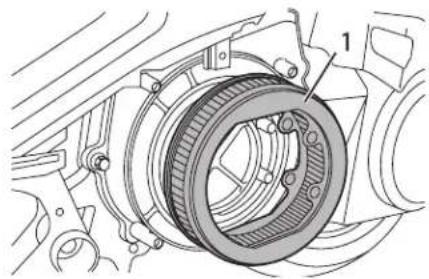

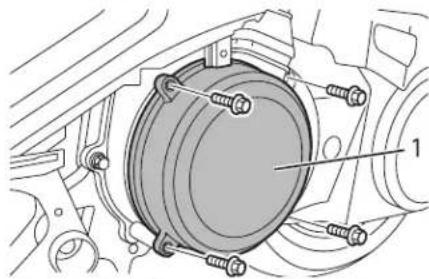

Hava filtresi ve V-kayışı muhafazası hava filtresi elemanları 6-15

Motor rölanti devrinin kontrol edilmesi 6-16

Gaz kolu boşluğunun kontrol edilmesi 6-16

Subap boşluğu 6-17

Lastikler 6-17

Alaşım jantlar 6-19

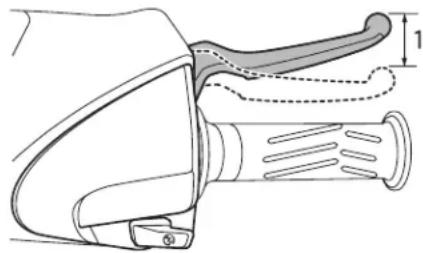

Ön fren kolu boşluğunun kontrol edilmesi 6-19

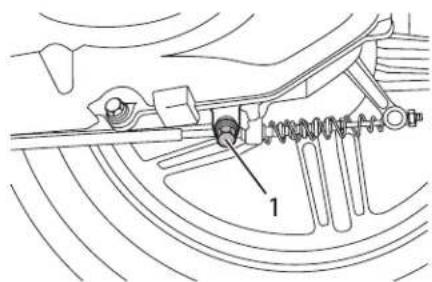

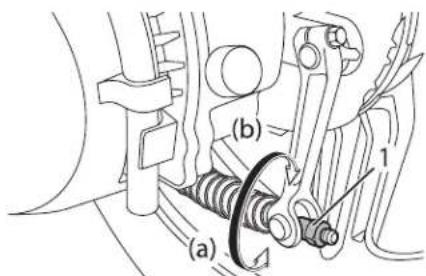

Arka fren kolu boşluğunun ayarlanması 6-19

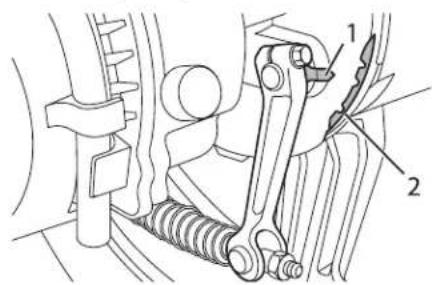

Ön fren balatalarının ve arka fren pabuçlarının kontrol edilmesi ...... 6-20

Fren hidroliği seviyesinin kontrol edilmesi 6-21

Fren hidroliğinin değiştirilmesi ...... 6-22

Kabloların kontrol edilmesi ve yağlanması 6-22

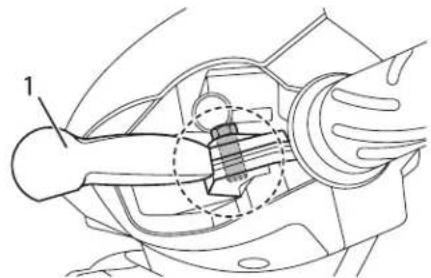

Gaz kolu ve telinin kontrol edilmesi ve yağlanması 6-23

Ön ve arka fren kollarının yağlanması 6-23

Orta ayağın kontrol edilmesi ve yağlanması 6-23

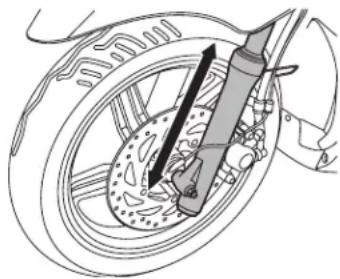

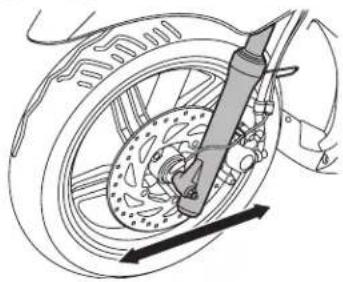

Ön çatalın kontrol edilmesi 6-24

Gidonun kontrol edilmesi 6-25

Tekerlek rulmanlarının kontrol edilmesi 6-25

Akü 6-25

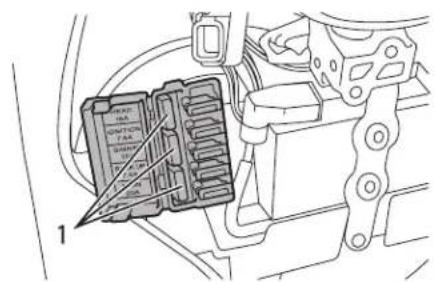

Sigortaların değiştirilmesi 6-27

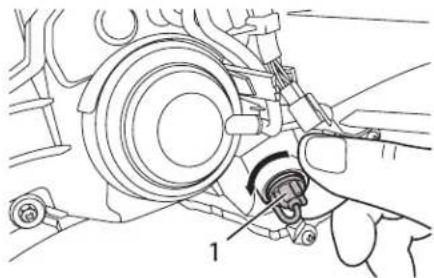

Far ampulünün değiştirilmesi 6-28

Arka/fren lambası 6-29

Ön sinyal ampulünün değiştirilmesi .. 6-29

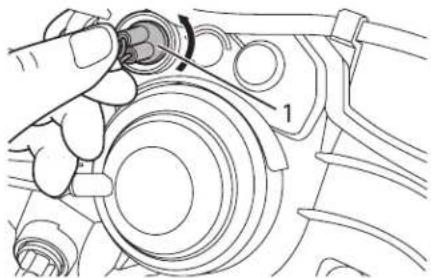

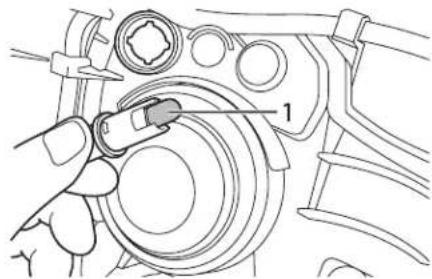

Park lambası ampulünün değiştirilmesi 6-30

Arka sinyal lambası ampulünün değiştirilmesi...... 6-31

Plaka lambasi 6-31

Arıza giderme 6-32

Arıza tespit şemaları 6-33

iÇİNDEKİLER

BAKIM VE SAKLAMA 7-1

Mat renk uyarısı 7-1

Bakım 7-1

Muhafazası 7-3

TEKNİK ÖZELLİKLER 8-1

KULLANICI BİLGİLERİ 9-1

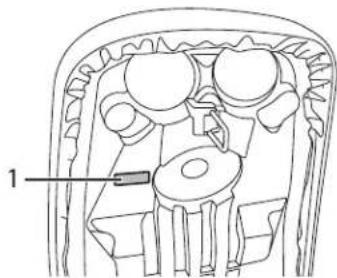

Tanımlama numaraları 9-1

GÜVENLİK BİLGİSİ

EAU10269

Sorumlu bir kullanıcı olun

Motosikletin sahibi olarak, motosikletinizin düzgün ve güvenli bir şekilde kullanılmasından sorumlusunuz.

Motosikletler tek yönlü araçlardır.

Güvenli kullanımı ve sürülmesi doğru sürüş tekniklerine olduğu kadar kullanın uzmanlık seviyesine de bağlıdır. Bütün sürücüler motosikletlerini kullanmadan önce aşağıda verilen gerekliliklerden haberdar olmalıdır.

Sürücü şu gereklilikleri yerine getirmelidir:

• Motosiklet kullanımının tüm yönleri hakkında ehil bir kaynaktan eksiksiz talimatlar elde edin.
• Kullanım kılavuzundaki tüm uyarıları ve bakım esaslarını gözetin.
• Doğru ve güvenli sürüş teknikleri konusunda nitelikli eğitim alın.
• Mekanik koşullar gerektirdiğinde ve/veya kullanım kılavuzunda gösterilen durumlarda profesyonel teknik servis hizmeti alın.

Güvenli sürüş

Güvenli kullanım koşullarına sahip oldu-

ğundan emin olmak amacıyla aracınızı kullanmadan önce her defasında kullanım öncesi kontrolleri yapın. Doğru kontrol veya bakım yapılmaması durumunda kaza ve donanım hasarı riski artar. Kullanım öncesi kontrollerin listesi için Sayfa 4-2'ye bakın.

• Bu motosiklet hem sürücüyü hem de yolcuyu taşımak üzere tasarlanmıştır.
• Sürücülerin trafikteki motosiklet sürücülerini fark edememeleri otomobil/motosiklet kazalarının başlıca nedenidir. Pek çok kazaya motosikleti göremeyen otomobil sürücüleri sebep olur. Kendinizi kolay fark edilir hale getirmeniz bu tür kazaların meydana gelme olasılığını büyük oranda azaltmaktadır.

Bu nedenle:

• Parlak renkli mont giyin.
- Kavşaklara yaklaşırken ve geçerken son derece dikkatli olun, çünkü kavşaklar motosiklet kazalarının meydana gelme olası-lığının en fazla olduğu yerlerdir.

• Diğer sürücülerin sizi görebileceği bir yerde sürün. Başka bir sürücünün kör noktasına girmekten kaçının.
• Pek çok kaza tecrübesiz sürücüler yüzünden meydana gelir. Aslında, kazaya karışmış pek çok sürücünün geçerli sürücü belgesi bile yoktur.
• Mutlaka ehliyetli bir sürücü olun, motosikletinizi de sadece ehliyetli sürücülere verin.
• Yeteneklerinizi ve sınırlarınızı bilin. Sınırlarınızın içinde kalmak sizi kazalardan koruyacaktır.
• Motosikletinizi tamamen tanıyıp bütün fonksiyonlarını öğrenene kadar, trafik olmayan yerlerde sürüş alıştırması yapmanızı öneririz.

• Pek çok kazaya motosiklet sürücüsünün hatası neden olur. Sürücülerin tipik bir hatası aşırı hızdan dolayı virajı geniş almak ya da önden kaymadır (hıza göre yetersiz yatış açısı).

• Her zaman hız sınırlarına uyun ve hiçbir zaman yolun ve trafik şartlarının izin verdiği sınırdan daha hızlı gitmeyin.

• Dönüş yaparken ya da şerit değiştirirken daima sinyal verin. Diğer sürücülerin sizi görebildiğinden emin olun.
• Sürücü ve yolcunun duruşları tam kontrol için önemlidir.
• Sürücü, motosiklete hakimiyetini sağlamak için sürüş sırasında gido-nu iki eliyle tutmalı ve iki ayağını da ayak dinlendirme yerlerine koyma-lıdır.
• Yolcu her zaman her iki eliyle sürücüye, sele kayışına ya da varsa tutunma çubuğuna tutunmalıdır ve iki ayağını da yolcu ayak dinlendirme yerlerine koymalıdır. Her iki ayağını da yolcu ayak dinlendirme yerlerine sağlam olarak koyamayan yolcuları taşımayın.
• Asla ilaçların etkisi altındayken veya alkollü iken motosiklet sürmeyin.
• Bu motosiklet sadece asfalt zeminlerde kullanım amacıyla tasarlanmıştır.

Arazide kullanım için uygun değildir.

Koruyucu Kıyafetler

Motosiklet kazalarında ölümlerin çoğu başa gelen darbelerden kaynaklanır. Baş yara-lanmalarını önlemek ya da azaltmak için en önemli etken kask kullanımızdır.

• Her zaman uygun bir kask giyin.
- Yüz koruyucusu ya da gözlük takın. Gözlerinizin rüzgara maruz kalması görüşünüzü bozulabilir, dolayısıyla tehlikeli bir durumu göremeyebilirsiniz.
- Mont, sağlam ayakkabılar, pantolon, eldiven vs. giyilmesi yaralanmanızı önlemede ya da azaltmada etkilidir.
- Hiçbir zaman bol giysiler giymeyin, yoksa kontrol kollarına ya da tekerlek-lere takılıp yaralanmanıza ya da kazaya yol açabilir.
- Her zaman bacaklarını, bileklerinizi ve ayaklarını kapatan koruyucu giysiler giyin. Motor veya egzoz sistemi sürüş esnasında veya sonrasında çok sıcak olur ve yanıklara yol açabilir.
- Yukarıdaki önlemleri yolcular da almalıdır.

Karbon Monoksit Zehirlenmesinden Kaçınma

Tüm motor egzozları ölümcül bir gaz olan karbon monoksit içerir. Karbon monoksit so-lumak baş ağrılarına, baş dönmelerine, ser-semliğe, mide bulantısına, anomaliye ve sonunda ölüme sebep olabilir.

Karbon Monoksit, herhangi bir motor egzoz gazı görmeseniz veya kokusunu almasanız dahi mevcut olabilen renksiz, kokusuz, tadı olmayan bir gazdır. Öldürücü düzeyde karbon monoksit kısa sürede toplanabilir ve siz de çabucak zayıf düşebilir ve kendinizi kurtaramayacak duruma düşebilirsiniz. Ayrıca, öldürücü düzeyde karbon monoksit kapalı veya yeterince havalandırılmayan alanlarda saatlerce veya günlerce kalabilir. Karbon monoksit zehirlenmelerinin bulgularından birini fark ederseniz, hemen o alanı terk edin, temiz hava alın ve TIBBI MÜDAHALE ARAYIN.

- Motoru kapalı alanlarda çalıştırmayın. Egzoz gazını fanlar vasıtasıyla veya kapı ya da pencereleri açarak havalandırmaya çalışmanız bile karbon monoksit kısa sürede tehlikeli seviyelere ulaşabilir.

⚠ GÜVENLİK BİLGİSİ

• Motoru ambar, garaj veya otomobil sundurması gibi kısmen kapalı veya yeterli derecede havalandırılmayan alanlarda çalıştırmayın.
• Motoru pencereler ve kapılar gibi açık alanlar vasıtasıyla egzoz gazının bir binaya girebileceği açık alanlarda çalıştırmayın.

Yükleme

Motosikletinize aksesuarlar eklemek ya da yük yüklemek, motosikletin ağırlık dağılımı değiştiği takdirde dengeyi ve kullanımı olumsuz yönde etkileyebilir. Kaza olasılığını önlemek için motosikletinize yük yüklerken ya da aksesuar eklerken son derece dikkatli olun. Yüklü ya da aksesuar eklenmiş bir motosikleti sürerken özel dikkat gösterin. Burada, aşağıda aksesuarlar hakkında verilen bilgi ile birlikte, motosikletinize yük yüklerseniz izlemeniz gereken genel kılavuz ilkeleri bulabilirsiniz:

Sürücü, yolcu, aksesuarlar ve yükün toplam ağırlığı, azami yük ağırlığı- nı aşmamalıdır. Aşırı yüklü bir aracın kullanımı kazaya sebebiyet verebilir.

Maksimum yük: 179 kg (395 lb)

Bu ağırlık limitleri dahilinde yükleme yaparken aşağıdaki uyarıları göz önünde bulundurun:

• Yük ve aksesuar ağırlığı mümkün olduğu kadar düşük ve motosiklete yakın tutulmalıdır. En ağır yüklerinizi aracın merkezine mümkün olduğu kadar yakın olarak güvenli bir şekilde istifleyin ve dengesizliği ve oransızlığı en aza indirgemek için ağırlığı motosikletinizin her iki tarafına olabildiği kadar aynı oranda dağıttığınızdan emin olun.
• Ağırlıkların kayması ani bir denge kaybına neden olabilir. Sürüşten önce aksesuarların ve yüklerin motosiklete emniyetli bir şekilde bağlı olduğundan emin olun. Aksesuar bağlantılarını ve yük tutucularını sık sık kontrol edin.
• Yükünüz için süspansiyonu doğru şekilde ayarlayın (yalnızca ayarlanabilir süspansiyonlu mo-

dellerde) ve lastiklerinizin hava basıncını kontrol edin.

- Gidona, ön çatala ya da ön çamurluğa hiçbir zaman geniş ve ağır cisimler bağlamayın. Böyle cisimler dengesiz sürüşe ya da gidonun yavaş tepki vermesine neden olabilir.

- Bu araç, karavan ve römork çekmek veya bir otomobile bağlanmak üzere tasarlanmamıştır.

Orijinal Yamaha Aksesuarları

Aracınız için aksesuar seçimi yapmak önemli bir karardır. Yalnızca Yamaha bayisinde mevcut olan Orijinal Yamaha Aksesuarları, aracınızda kullanılması için Yamaha tarafından tasarlanmış, test edilmiş ve onaylanmıştır.

Yamaha ile herhangi bir ilgisi olmayan pek çok firma yedek parça ve aksesuar üretmekte ve Yamaha modelleri için değişiklikler sunmaktadır. Yamaha, bu şirketlerin ürettiği bu ürünleri test edebilecek konumda değildir. Yamaha, bu nedenle, bir Yamaha Yetkili Servisi tarafından satılsa veya monte edilse bile kendi-

⚠ GÜVENLİK BİLGİSİ

si tarafından satılmayan aksesuarları ve özellikle önerilmiş olmayan değişiklikleri ne onaylayabilir ne de önemebilir.

Yan Sanayi Yedek Parçaları, Aksesuarları ve Değişiklikleri

Yamaha'nın orijinal aksesuarlarının ta-sarım ve kalitesine benzer ürünler bu-lurken, bazı yan sanayi aksesuar ve de-ğişikliklerin size veya başkalarına karşı içerdiği potansiyel tehlikelerden dolayı uygun olmayabileceğini bilmelisiniz. Yan sanayi ürünlerin takılması veya aracınızda tasarım veya çalışma niteliklerini değiştiren değişiklikler yapılması sizi veya başkalarını ciddi yaralanma veya ölüm riski altına sokabilir. Aracınızda yapılan değişikliklerle ilgili yaralanmalardan siz sorumlusunuz. Aksesuar eklerken "Yük-leme" bölümünde belirtilenlere ek olarak aşağıdaki tavsiyeleri de dikkate alın.

- Hiçbir zaman motosikletinizin performansını zayıflatacak aksesuarlar takmayın ve yük taşımayın. Aksesuarların, yerden yüksekliği ya da dönüş yüksekliğini bir şekilde etkileyecek, süspansiyon hare-

ket mesafesini, gidon hareket mesafesini ve kontrol işlemini kısıtlayacak ya da farları ve reflektörleri engelleyecek tipte olmadığından emin olun.

- Gidona ya da ön çatal bölgesine takılan aksesuarlar, kötü denge dağılımı ya da aerodinamik değişiklik nedeniyle dengesizlik yaratabilir. Gidona ya da ön çatal bölgesine aksesuar eklenirse, mümkün olduğunca hafif olmalı ve asgari düzeyde tutulmalıdır.

- Hantal ya da geniş aksesuarlar aerodinamik etkiler nedeniyle motosikletin dengesini ciddi biçimde etkileyebilir. Rüzgar motosikleti kaldırabilir ya da motosiklet çapraz rüzgarda dengesini kaybedebilir. Bu aksesuarlar geniş araçları geçer veya onlar tarafından geçilirken denge kaybına da yol açabilir.

- Bazı aksesuarlar sürücüyü normal sürüş pozisyonundan ayıra-bilir. Uygun olmayan sürüş po-

zisyonu, sürücünün hareket özgürlüğünü kısıtlar ve kontrol yeteneğini azaltabilir, bu nedenle bu tür aksesuarlar tavsiye edilmez.

- Elektrikli aksesuarlar eklerken dikkatli olun. Elektrikli aksesuarlar motosikletin elektrik sisteminin kapasitesini aşarsa elektrik arızası meydana gelebilir, bu nedenle beklenmedik bir anda motor gücü kesi-lebilir ya da farlar sönebilir.

Yan Sanayi Lastikler ve Jantlar

Motosikletinizle birlikte gelen lastikler ve jantlar performans yeteneklerine uyması ve en iyi tutuş, fren ve konforu sağlaması için tasarlanmıştır. Başka lastikler, jantlar, ölçüler ve kombinasyonlar uygun olmayabilir. Lastiklerinizi değiştirme konusunda daha fazla bilgi ve lastik özellikleri hakkında 6-17 no'lu sayfayı okuyun.

Motosikletin taşınması

Bir başka araçla motosikleti taşımadan önce aşağıdaki talimatlara uyduğunuz-

GÜVENLİK BİLGİSİ

dan emin olun.

• Motosikletteki sabitlenmemiş tüm nesneleri çıkarın.
• Çekici veya taşıyıcı üzerinde ön tekerleği düz ileri bakacak şekilde tutun ve lastiği bir oluk içine yerleştirerek gidonun dönmemesini sağlayın.
• Motosikletin şasi veya üst yapı gibi sabit parçalarına (kauçuk elcik kısımları, sinyal lambaları veya kırı-labilecek parçalar hariç) bağlanan halatlarla veya uygun kuşaklarla motosikleti sabitleyin. Kuşakların geçeceği kısımları dikkatle gözleyin, kuşaklar, taşıma sırasında boyalı yüzeylere sürtünmemelidir.
• Süspansiyon, kuşaklar aracılığıyla bir miktar sıkıştırılmış olmalıdır, aksi takdirde taşıma sırasında motosiklet zıplayabilir.

EAU45371

Güvenli kullanım bilgileri

• Dönüş yaparken belirgin bir biçimde sinyal verdiğinizden emin olun.
• Islak yolda fren yapmak çok zor olabilir. Motosiklet kayabileceğinden, sert fren yapmaktan kaçının. Islak bir zeminde durmak için frenleri yavaşça kullanın.
• Bir köşeye ya da viraja yaklaştırken yavaşlayın. Bir dönüşü tamamladıktan sonra yavaşça hızlanın.
• Park etmiş araçları geçerken dikkatli olun. Sürücü sizi görmeyebilir ve kapıyı aniden açabilir.
• Demiryolu geçişleri, tramvay yolları, metal plakalar ve kanalizasyon kapakları ıslakken aşırı kaygandır. Yavaşlayın ve bunları dikkatlı geçin. Motosikleti dik tutun, aksi takdirde altınızdan kayabilir.
• Motosikleti yıkadığınızda fren balataları ve kampanaları ıslanabilir. Motosikleti yıkadıktan sonra, sürmeden önce frenleri kontrol edin.
• Her zaman kask, eldiven, pantolon (şişmemesi için paçalardan ve bi-

leklerden dar olmalıdır) ve parlak renkli ceket giyin.

- Motosikletle çok fazla yük taşımayın. Aşırı yüklü motosiklet dengesiz olacaktır. Taşıyıcıya yük bağlamal için sağlam bir ip kullanın. Gevşek bağlanmış yük, motosikletin dengesini olumsuz etkileyerek dikkatinizin dağılmasına neden olabilir. (1-3 no'lu sayfaya bakın.)

⚠ GÜVENLİK BİLGİSİ

Soldan görünüm

EAU10410

1,2 3 4 5 6 7 8 9 10

1. Far (sayfa 6-28)
2. Park lambası (sayfa 6-30)
3. Ön sinyal lambası (sayfa 6-29)
4. Fren hidroliği haznesi (sayfa 6-21)
5. Yolcu ayak dinlendirme yeri (sayfa 3-12)
6. V-kayışı hava filtresi muhafazası kapağı (sayfa 6-15)

7. Orta ayak (sayfa 6-23)

8. Hava filtresi (sayfa 6-15)

9. Taşıyıcı (sayfa 3-14)
10. Arka sinyal lambası (sayfa 6-31)

Sağdan görünüm

EAU10420

1 2 3,4 5 6 7 8 9,10

1. Park/fren lambası (sayfa 6-29)
2. Egzoz susturucu (sayfa 3-10)

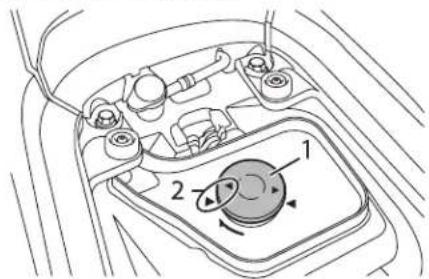

3. Yakıt deposu kapağı (sayfa 3-8)
4. Soğutma suyu haznesi (sayfa 6-13)

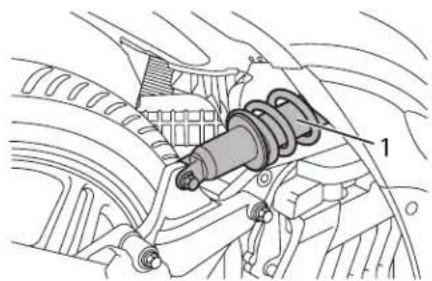

5. Amortisör grubu (sayfa 3-13)
6. Sele (sayfa 3-11)

7. Arka saklama bölmesi (sayfa 3-13)

8. Buji (sayfa 6-9)

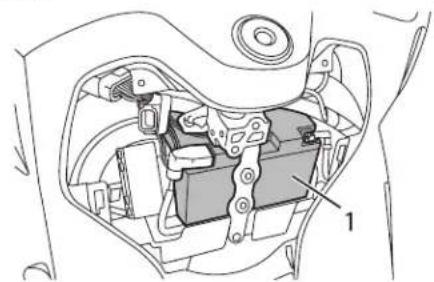

9. Akü (sayfa 6-25)

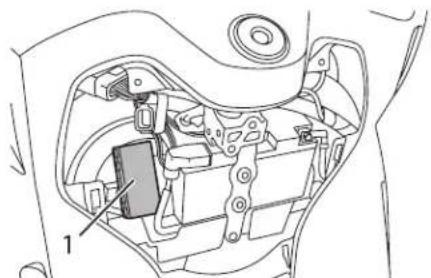

10. Sigorta kutusu (sayfa 6-27)

Göstergeler ve kumandalar

EAU10430

1 2 3 4 5 6 7 8 9

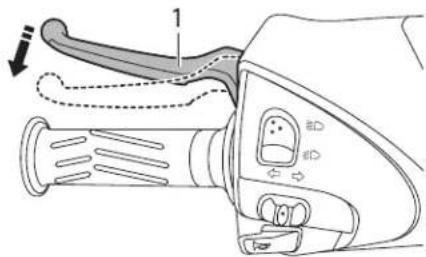

1. Arka fren kolu (sayfa 3-8)

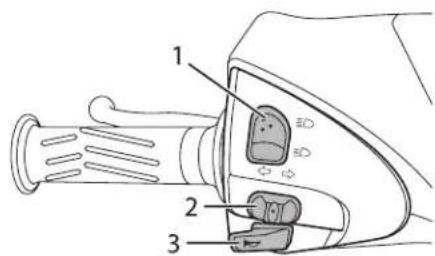

2. Sol elcik düğmeleri (sayfa 3-7)
3. Kontak anahtarı/gidon kilidi (sayfa 3-1)

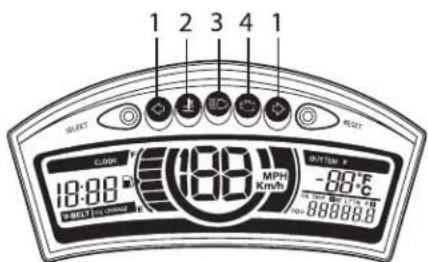

4. Çok fonksiyonlu ekran (sayfa 3-3)
5. On saklama bölmesi (sayfa 3-12)
6. Kask tutucusu (sayfa 3-14)

7. Sağ gidon düğmeleri (sayfa 3-7)

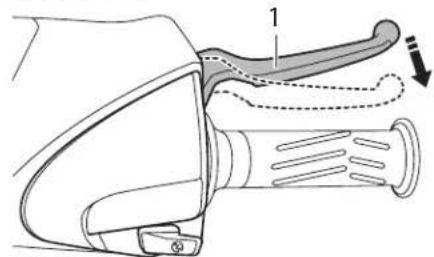

8. Ön fren kolu (sayfa 3-7)

9. Gaz kolu (sayfa 5-2)

GÖSTERGE TABLOSU VE KUMANDA FONKSİYONLARI

EAU10460

Kontak anahtarı/gidon kilidi

KAPALI OFF ON AÇIK PUSH OPEN LOCK IGNITION KiLiT

Kontak anahtarı/gidon kilidi, ateşleme ve aydınlatma sistemlerini kontrol eder ve gidonun kilitlenmesi için kullanılır. Çeşitli konumları aşağıda açıklanmıştır.

AÇIK

EAU10550

Tüm elektrikli devrelere güç aktarılır, gösterge paneli aydınlatması, fren lambaları ve park lambaları, plaka lambası yanar ve motor çalıştırılabilir. Bu konumda kontak anahtarı çıkarılamaz.

iPUCU

Motor çalıştırıldığında farlar otomatik olarak yanar ve motor durma konumuna gelse bile, anahtar kapalı (OFF) konumuna getirilinceye kadar açık kalır.

EAU10661

KAPALI

Tüm elektrikli sistemler kapalıdır. Kontak anahtarı çıkarılabilir.

UYARI

Araç hareket halindeyken kontak anahtarını asla "OFF" veya "LOCK" konumuna getirmeyin. Aksi takdirde, elektrikli sistemler kontrol kaybına veya kazaya yol açabilecek şekilde kapanır.

EAU10683

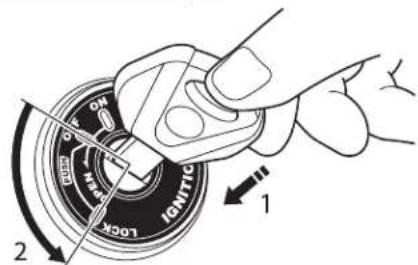

Kilit

Gidon kilitlenir ve tüm elektrik devreleri kapatılır. Kontak anahtarı çıkarılabilir.

Gidonu kilitlemek için

NO 1 2 LOCK 1

1. Bastirin

2. Çevirin

3. Gidonu sola doğru tamamen çevirin.

4. Kontak "OFF" (KAPALI) konumundayken anahtarı sokun ve bastırırken "LOCK" (KİLİTLİ) konumuna alın.
5. Anahtarı çıkarın.

GÖSTERGE TABLOSU VE KUMANDA FONKSİYONLARI

Gidon kilidini açmak için

1 2

1. Cevirin
2. Birakin

Anahtarı kontağa takın ve basılı durumda tutarken"OFF" (KAPALI) konumuna getirin.

EAU49391

Gösterge lambaları ve uyarı lambaları

1 2 3 4 1 BEET RIGHT CLOM 18:00 -88°C MPH Km/h -88°C P/BET 10:00 -88888.0

1. Sinyal gösterge lambaları " "
2. Soğutma suyu sıcaklığı uyarı lambası
3. Uzun huzme gösterge lambası
4. Motor arızası uyarı lambası "

[Non-Text]

Sinyal gösterge lambası

EAU11030

Dönüş için sinyal verildiğinde ilgili lamba yanıp sönmeye başlayacaktır.

Uzun huzme gösterge lambası

Bu gösterge lambası uzun huzme far yakıldığında yanar.

EAU11446

Soğutma suyu sıcaklığı uyarı lambası "E"

Motor aşırı isındığında bu uyarı lambası yanar. Böyle bir durumda motoru derhal durdurun ve motorun soğumasını bekleyin.

Uyarı lambasının elektrik devresi, anahtar "ON" (AÇIK) konumuna getirilerek kontrol edilebilir. Uyarı lambası birkaç saniye süreyle yanmalı ve sonra sönmelidir.

Anahtar "ON" (AÇIK) konumuna getirildikten sonra uyarı lambası yanmaz, belli bir süre sonra sönmezse elektrik devresini bir Yamaha Yetkili Servisi'ne kontrol ettirin.

ECA10021

DIKKAT

Motor aşırı ısınmışsa çalıştırmayı durdurun.

iPUCU

- Radyatör fanıyla donatılmış araçlar için radyatör fan(lar)ı, radyatördeki soğutma suyu ısısına göre otomatikman açılır veya kapanır.

GÖSTERGE TABLOSU VE KUMANDA FONKSİYONLARI

- Motor hararet yapmışsa 6-34 no'lu sayfada yer alan talimatlara bakın.

EAUT1934

Motor arızası uyarı lambası

Bu uyarı lambası motoru kontrol eden bir elektrik devresinin düzgün çalışmaması durumunda yanıp söner veya yanık kalır. Böyle bir durumda, bir Yamaha Yetkili Servisi'ne kendi kendine teşhis sistemini kontrol ettirin.

Uyarı lambasının elektrik devresi, anahtar "ON" (AÇIK) konumuna getirilerek kontrol edilebilir. Uyarı lambası birkaç saniye süreyle yanmalı ve sonra sönmelidir.

Anahtar "ON" (AÇIK) konumuna getirildikten sonra uyarı lambası yanmaz, belli bir süre sonra sönmezse elektrik devresini bir Yamaha Yetkili Servisi'ne kontrol ettirin.

Çok fonksiyonlu ekran

1 2 3 4 5 6 7 8 9 10 11 12 18:08 18:08 MPH MPH Km/h 88.88.8.8

1. V kayışı değiştirme göstergesi "V-BELT"
2. Saat
3. Yağ değişimi göstergesi "OIL CHANGE"
4. "SELECT" (SEÇME) tuşu
5. Yakıt seviyesi uyarı lambası
6. Yakıt göstergesi
7. Hız göstergesi
8. Kilometre göstergesi
9. "RESET" (SIFIRLAMA) tuşu
10. Mesafe sayacı 1
11. Dış ortam sıcaklık göstergesi
12. Mesafe göstergesi 2

EWA14431

! UYARI

Çok fonksiyonlu ekranda herhangi bir ayar değişikliği yapmadan önce aracı durdurduğunuzdan emin olun. Sürüş esnasında ayarları değiştirme dikkatinizi dağıtabilir ve kaza riskini artırabilir.

EAUT3721

Çok işlevli göstergede aşağıdaki donanımlar yer alır:

• kilometre sayacı
• yedek depo mesafe sayı (ya- kit göstergesinin alt bölümü ve ya- kit seviyesi uyarı göstergesi yanıp sönmeye başladığından itibaren kat edilen mesafeyi gösterir)
• iki mesafe sayacı (son sıfırlama işleminden o ana kadar kat edilen mesafeyi gösterir)
• yağ değişimi mesafe göstergesi (son motor yağı değişikliğine kadar ne kadar yol kat edildiğini gösterir)
• yağ değişimi göstergesi (motor yağı değiştirilmesi gerektiğinide görüntülenir)
• V- kayışı değiştirme mesafe gös- tergesi ( son V kayışı değişikleşiğin- den beri ne kadar yol kat edildiği- ni gösterir)
  • V-kayışı değiştirme göstergesi
• dış ortam sıcaklık göstergesi
• saat
• yakıt göstergesi

GÖSTERGE TABLOSU VE KUMANDA FONKSİYONLARI

- aydınlık kontrolü modu

IPUCU

• Kontak anahtarı ON konumuna getirildiğinde ekranın tüm göstergele-ri birkaç saniye süreyle yanar. Bu süre içinde, çok fonksiyonlu ekran, kendi kendine bir test gerçekleştirir.
• Aydınlık kontrol modunun ayarlanması hariç, “SELECT” (SEÇME) ve “RESET” (SIFIRLAMA) düğmelerini kullanmadan önce kontak anahtarını “ON” (AÇIK) konumuna almayı unutmayın.

Kilometre göstergesi, yakıt göstergesi, mesafe göstergeleri, yağ değişimi mesafe göstergesi ve V kayışı mesafe göstergesi modları

"SELECT" (SEÇME) düğmesine ardı ardına basılarak, "ODO" (Kilometre göstergesi) modu, yakıt mesafe menzil göstergesi "F" modu, Mesafe göstergeleri "TRIP 1" ve "TRIP 2", yağ değişimi mesafe göstergesi "OIL TRIP" modu ve V kayışı değişimi mesafe göstergesi "BELT TRIP" arasında geçiş yapılabilir.

ODO → F → TRIP 1 → TRIP 2 → OIL TRIP → BELT TRIP → ODO

Yakıt deposunda yaklaşık 1.6 L benzin kalmışken, yakıt göstergesinin alt bölümü ve yakıt seviyesi uyarı göstergesi yanıp sönmeye başlar ve gösterge otomatik olarak yedek depo mesafe sayı modu olan "F"ye geçer ve o noktadan itibaren kat edilen mesafeyi saymaya başlar. Bu durumda, "RESET" (SIFIRLAMA) düğmesine basılarak ekran bir önceki moda alınabilir.

Mesafe göstergesini sıfırlamak için, "Trip" ya da "Trip F" yanıp sönmeye başlayana kadar "SEÇME" düğmesine basın ("Trip" ya da "Trip F" sadece 5 saniye süreyle yanıp söner). "Trip" ya da "Trip F" yanıp sönerken, en az 1 saniye "RESET" tuşuna basın. Depo mesafe sayacını manuel olarak sıfırlamazsanız, otomatik olarak sıfırlanacak ve yakıt aldıktan 5 kilometre (3 mil) sonra gösterge önceki moda dönecektir.

iPUCU

"RESET" tuşuna basıldıktan sonra, gö- rüntü yeniden "Trip F" moduna alına- maz.

Kilometre Sayacı

IPUCU

- İngiltere versiyonları için: Herhangi bir mod için "SELECT" (SEÇME) düğmesine 1 saniye süreyle basılması durumunda, kilometre birimi mil birimine dönüşür.

- Kilometre sayacında “----” ibaresi görüntülenirse, çok fonksiyonlu ekranda arıza ihtimaline karşılık bir Yamaha yetkili servisine kontrol ettirin.

Mesafe sayaçları

Mesafe sayacını sıfırlamak için önce mesafe sayacını "SELECT" (SEÇME) düğmesine basarak "TRIP 1" veya "TRIP 2" ibaresini görüntüleyin ve sonra da "RESET" (SIFIRLAMA) düğmesine bir saniyeden uzun bir süre basın.

iPUCU

Mesafe sayacında “----” ibaresi görün- tülenirse, çok fonksiyonlu ekranda arıza ihtimaline karşılık bir Yamaha yetkili servisine kontrol ettirin.

GÖSTERGE TABLOSU VE KUMANDA FONKSİYONLARI

Yağ değişimi mesafe göstergesi

Yağ değişimi sayacını sıfırlamak için, "OIL CHANGE" ve "OIL TRIP" ibaresi görüntülene kadar "SELECT" tuşuna basın ve daha sonra en az 3 saniye "RESET" tuşuna basın. Sıfırlama sonrasında "OIL CHANGE" (YAĞ DEĞİŞİMİ) ibaresi silinecektir.

Yağ değişimi mesafe sayacını tekrar başlatmak için "SELECT" (SEÇME) tuşuna basın; ekran V kayışı moduna geçer.

Yağ değişimi göstergesi "OIL CHANGE"

Bu gösterge, motor yağının değiştirilmesi gerektiğini göstermek için ilk 1.000 km'de, daha sonra ise her 6.000 km'de bir yanıp söner. Motor yağını değiştirdikten sonra yağ değiştirme sayacını sıfırlayın.

Yağ değişimi göstergesi görüntülenmeden (periyodik yağ değişimi aralığı dolmadan) motor yağı değiştirilirse, bir sonraki periyodik yağ değişimini doğru zamanda göstermesi için sayaç, yağ değişimi sonrasında sıfırlanmalıdır.

IPUCU

• Yağ değişimi sayacı ilk 1.000 km dolmadan sıfırlanırsa, sonraki periyodik yağ değişimi değerleri her 6.000 km sonrası olmalıdır.
• Yağ değişimi göstergesinde “----” ibaresi görüntülenirse, çok fonksiyonlu ekranda arıza ihtimaline karşılık bir Yamaha yetkili servisine kontrol ettirin.

V-kayışı değişimi mesafe göstergesi

V kayışı mesafe sayacını sıfırlamak için, "V-BELT" ve "BELT TRIP" ibaresi görün- tülene kadar "SELECT" tuşuna basın ve daha sonra en az 3 saniye "RESET" tuşu- na basın. Sıfırlama sonrasında "V-BELT" (V-KAYIŞI) ibaresi silinecektir.

V-kayışı değişimi mesafe sayacını tekrar başlatmak için "SELECT" tuşuna basın; ekran ODO moduna geçer.

V kayışı değiştirme göstergesi "V-BELT"

Bu gösterge, V-kayışının değiştirilmesi gerektiğini belirtmek amacıyla her 20.000 km'de bir görüntülenir. V-kayışını değiş-

tirdikten sonra V-kayışı değiştirme saya- cını sıfırlayın.

V-kayışı değişimi göstergesi "V-BELT" yanmadan (yani periyodik V-kayışı aralığı dolmadan) V-Kayışı değiştirilirse, bir sonraki periyodik V-kayışı doğru zamanda göstermesi için "V-BELT" göstergesi, V-kayışı değişimi sonrasında sıfırlanmalıdır.

iPUCU

V-kayışı değişimi göstergesinde “----” ibaresi görüntülenirse, çok fonksiyonlu ekranda arıza ihtimaline karşılık bir Yamaha yetkili servisine kontrol ettirin.

Dış hava sıcaklık göstergesi "OUT TEMP"

Bu gösterge -10 °C'den 40°C'ye kadar dış hava sıcaklığını 1'er derecelik artışlarla gösterir. Gösterilen sıcaklık dış hava sıcaklığından farklı olabilir.

iPUCU

- Gösterge -10°C'nin altındaki sıcaklıkları göstermeyecektir.

GÖSTERGE TABLOSU VE KUMANDA FONKSİYONLARI

• Gösterge 40°C'nin üzerindeki sıcaklıkları göstermeyecektir.
• Yavaş giderken [yaklaşık 20 km/s'in altında] ya da trafik ışıklarında, demiryolu geçitlerinde vs. durduğunuzda sıcaklık göstergesinin hassasiyeti etkilenebilir.

Saat

Saatin ayarlanması:

1. "SELECT" (SEÇME) ve "RESET" (SIFIRLAMA) düğmelerini aynı anda iki saniyeden uzun bir süre basılı tutun.
2. Saat hanesi yanıp sönmeye başladığında "RESET" (SIFIRLA-MA) düğmesine basarak saati ayarlayın.
3. "SELECT" (SEÇME) düğmesine bastığınızda dakika hanesi yanıp sönmeye başlayacaktır.
4. "RESET" (SIFIRLAMA) düğmesine basarak dakika hanesine geçin.
5. "SELECT" (SEÇME) düğmesine basın ve daha sonra saati çalıştırmak için düğmeyi bırakın.

Yakıt göstergesi

Yakıt göstergesi, yakıt deposundaki yakıtın miktarını belirtir. Yakıt seviyesi azaldıkça yakıt göstergesi segmentleri “E” (Boş) ibaresine doğru yaklaşık. Yakıt göstergesinin alt segmenti ve yakıt seviyesi uyarı lambası yanıp sönerse en kısa sürede yakıt tedarik edin. Kontak anahtarı ON konumuna getirilidiğinde, birkaç saniye süreyle yakıt göstergesi kademele- rinin hepsi birden yanar ve sonra da yakıt seviyesi gösterilir.

Parlaklık kontrol modu

Bu fonksiyon, hız göstergesi paneli parlaklığının dış ortamın ışık seviyesine göre ayarlanmasına imkan tanır.

Parlaklığın ayarlanması

1. Anahtari "OFF" (KAPALI) konumu-na getirin.
2. "SELECT" (SEÇME) düğmesine basın ve düğmeyi basılı tutun.
3. Anahtarı ON "AÇIK" konumuna getirin, beş saniye sonra SELECT "SEÇME" düğmesini bırakın.
4. "RESET" (SIFIRLAMA) düğmesine

basarak dilediğiniz parlaklığı ayar-layın ve anahtarı "OFF" (KAPALI) konuma getirin.

GÖSTERGE TABLOSU VE KUMANDA FONKSİYONLARI

EAU12349

Elcik düğmeleri Sol

Uzun farı yakmak için düğmeyi ☑ numuna, kısa farı yakmak için düğmeyi ≡ konumuna getirin.

EAU12460

Sinyal düğmesi

Sağ sinyali yakmak için bu düğmeyi konumuna getirin. Sol sinyali yakmak için düğmeyi konumuna getirin. Serbest bırakıldığında düzme eski konumuna geri dönecektir. Sinyali sonlandırmak için eski konumundayken (ortada) düğmeye basın.

EAU12500

Korna düğmesi "

Bu düğmeye basılması halinde korna çalar.

EAUM1132

Marş düğmesi "3"

Ön veya arka freni uygulayarak marş ile motoru çalıştırmak için bu düğmeye basın. Motoru çalıştırmadan önce 5-1 no'lu sayfada yer alan motor çalışma talimatlarına bakın.

EAUS2010

Ön fren kolu

Ön fren kolu sağ elciğe yerleştirilmiştir. Ön freni kullanmak için bu kolu elciğe doğru çekin.

Bu modelde birleşik fren sistemi kullanılmaktadır.

Mekanik bir sistem olduğundan, arka frenler uygulanırken, ön frenlerin de uygulanması durumunda fazladan bir boş-luk hissedilebilir. Birleşik fren sistemi ile ilgili bilgi için "Arka fren kolu" konusuna bakın.

GÖSTERGE TABLOSU VE KUMANDA FONKSİYONLARI

EAUS1961

Arka fren kolu

Arka fren kolu sol elciğe yerleştirilmiştir.

Arka freni kullanmak için bu kolu elciğe doğru çekin.

Bu modelde birleşik fren sistemi kullanılmaktadır.

Arka fren kolu çekildiğinde, arka fren ve kısmen ön fren devreye girer. Güçlü frenleme için her iki fren kolunu da aynı anda çekin.

iPUCU

- Birleşik fren sistemi mekanik bir sistem olduğundan, arka frenler uygulanırken, ön frenlerin de uygulanması durumunda fazladan bir

boşluk hissedilebilir.

- Birleşik fren sistemi, sadece ön fren uygulandığında devreye girmez.

EAUT3590

Yakıt deposu kapağı

1. Yakıt deposu kapağı
2. Eşleşme işaretleri

Yakıt deposu kapağının çıkarılması

1. Seleyi açın. (3-11 no'lu sayfaya bakın.)
2. Yakıt deposu kapağını saat yönünün tersine doğru çevirin ve çekerek çıkarın.

Yakıt deposu kapağının takılması

1. Yakıt deposu kapağını depo doldurma deliğine yerleştirin, kapakta ve kauçuk parçada bulunan ◀/▶ işaretleri hizalanıncaya kadar saat yönünde çevirin.
2. Seleyi kapatın.

GÖSTERGE TABLOSU VE KUMANDA FONKSİYONLARI

EWA11091

EAU13221

! UYARI

Yakıt aldıktan sonra yakıt deposu ka-pağıının yerine oturtulmuş ve kilitlenmiş olduğundan emin olun. Yakıt sız-ması yangın tehlikesine yol açar.

Yakıt

1. Yakit deposu doldurma borusu

2. Maksimum yakıt seviyesi

Yakıt deposunda yeterli miktarda benzin bulunduğundan emin olun.

EWA10881

UYARI

Benzin ve benzin buharı son derece yanıcıdır. Depoyu doldururken yangın ve patlamalardan sakınmak ve yaralanma riskini azaltmak için aşağıdaki talimatları izleyin.

1. Depoyu doldurmadan önce, motoru durdurun ve aracın üzerinde kimsenin oturmadığından emin

olun. Yakıt doldururken asla sigara içmeyin, açık alev veya su ıstıcısı ve elbise kurutucuları gibi diğer ısı kaynaklarının yakıtla temas etmesini önleyin.

1. Yakıt deposunu aşırı doldurmayın. Yakıt doldururken, pompa enjektörünü yakıt doldurma deliğine yerleştirin. Yakıt seviyesi, doldurma borusunun dibine eriştiğinde yakıt doldurmayı durdurun. Çünkü yakıt ısındığında genişir, motor sıcaklığı veya güneş yakıtın depodan dışarı dökülmesine yol açabilir.
2. Etrafa saçılan yakıt varsa hemen silin. DİKKAT: Yakıt, boyalı yüze-ye ve plastige zarar vereceğinden taşan yakıtı derhal kuru ve temiz bir bezle silin.
3. Yakıt deposunun kapağrını güven- li bir biçimde kapattığınızdan emin olun.

GÖSTERGE TABLOSU VE KUMANDA FONKSİYONLARI

EWA15151

UYARI

Benzin zehirlidir ve yaralanmalara veya ölüme sebebiyet verebilir. Benzinle dikkatli biçimde temas edin. Benzini asla ağızla çekmeyin. Benzin yutarsanız, buharını solursanız ya da gözlerinize kaçarsa hemen doktora gidin. Benzinin cildinizle temas etmesi durumunda su ve sabunla yıkayın. Üstünüze dökülürse elbiselerini-zi değiştirin.

EAU33520

Tavsiye edilen yakıt: SADECE KURŞUNSUZ BENZİN

Yakıt deposu kapasitesi: 8.0 L

ECA11400

DİKKAT

Sadece kurşunsuz benzin kullanın. Kurşunlu benzin kullanımı subaplar, segmanlar ve egzoz sistemi gibi parçalarda ciddi hasarlara neden olabilir.

Sahip olduğunuz Yamaha motosiklet 91 veya daha yüksek oktanlı kurşunsuz benzinle çalışmak üzere tasarlanmıştır. Vuruntu olması durumunda farklı bir marka veya kurşunsuz süper benzin kullanın. Kurşunsuz benzin kullanımı buji ömrünü uzatacak ve bakım maliyetlerini azaltacaktır.

EAU13433

Katalitik konvertör

Bu modelde egzoz çıkışında bir katalitik konvertör yer almaktadır.

EWA10862

UYARI

Egzoz sistemi motor durdurulduktan hemen sonra çok sıcakır. Yangın ve yanık tehlikesini önlemek için:

• Motosikleti kuru ot ve çabucak yanabilen diğer maddeler gibi olası yangın tehlikelerinin yakınına park etmeyin.
• Egzoz sistemi sıcaksa, aracı yayaların veya çocukların dokuna-mayacağı yerlere park edin.
• Herhangi bir bakım işlemi öncesinde egzoz sisteminin soğuduğundan emin olun.
• Motorun birkaç dakikadan daha fazla bir süre rölantide olmasına izin vermeyiniz. Uzun süreli rölanti ısının artmasına yol açabilir.

GÖSTERGE TABLOSU VE KUMANDA FONKSİYONLARI

ECA10701 EAU13932

DİKKAT

Sadece kurşunsuz benzin kullanın. Kurşunlu benzin kullanımı katalitik konvertörün hasar görmesine sebep olacaktır.

Sele

1 OFF ON OFF OPEN LOCK IGNITION

1. Çevirin.

Selenin açılması

1. Motosikleti orta ayak üzerine alın.
2. Anahtarı kontağa takın ve "AÇ-MAK" için saat yönünün tersine doğru çevirin.

iPUCU

Anahtarı çevirirken içeri bastırmayın.

1. Seleyi kaldırın.

Selenin kapatılması

1. Seleyi katlayın ve kilitlemek için bastırın.
2. Motosikleti bırakıp gidecekse-niz kontak anahtarını üzerinde bırakmayın.

iPUCU

Sürüş öncesinde selenin yerine sıkıca sabitlendiğinden emin olun.

GÖSTERGE TABLOSU VE KUMANDA FONKSİYONLARI

EAUT3710

EAUT3580

Yolcu ayak dinlendirme yeri

1. Yolcu ayak dinlendirme yeri

Yolcu ayak dinlendirme yerini kullanmak için gösterildiği gibi açın.

Yolcu ayak dinlendirme yerini katlamak için ilk konumuna geri getirin.

Ön saklama bölmesi

1. Ön saklama bölmesi
2. Düğme

Saklama bölmesinin açılması

Saklama bölmesini açmak için düğmeye basın.

Saklama bölmesinin kapatılması

Kapağı yerine ilk konumuna geri getirin.

EWA10961

UYARI

• Saklama bölmesi için 0,3 kg yükleme sınırını aşmayın.
• Motosikletin maksimum yük kapasitesi olan 179 kg sınırını aşmayın.

GÖSTERGE TABLOSU VE KUMANDA FONKSİYONLARI

EAUT3630

Arka saklama bölmesi

1 2

1. Arka saklama bölmesi 1. Amortisör grubu

Saklama bölmesi selenin alt tarafından yer almaktadır. (3-11 no'lu sayfaya bakın.)

EWA10961

! UYARI

• Saklama bölmesi için 3 kg yükleme sınırını aşmayın.
• Motosikletin maksimum yük kapasitesi olan 179 kg sınırını aşmayın.

Kullanım kılavuzunu veya diğer dokümanları saklama bölmesinde muhafaza

ederken ıslanmamaları amacıyla plastik bir torbaya sarın. Motosikleti yıkarken saklama bölmesine su girmemesine dikkat edin.

EAU46021

Amortisör grubu

Amortisör gurubu yüksek basınçlı nitrojen gazı içermektedir. Amortisör üzerinde herhangi bir çalışma yapmadan aşağıdaki uyarıları okuyun ve anladığınızdan emin olun.

• Silindir grubunu açmaya çalış- mayın.
• Amortisörü açık aleve ya da herhangi bir yüksek ısı kaynağına maruz bırakmayın. Bu, aşırı gaz basıncı nedeniyle patlamaya neden olabilir.

GÖSTERGE TABLOSU VE KUMANDA FONKSİYONLARI

• Silindiri deforme etmeyin veya hasar vermeyin. Silindirin hasar görmesi yetersiz sönümleme performansına sebep olabilir.
• Hasar görmüş amortisör gurubunu kendiniz imha etmeye çalışmayın. Amortisör gurubunu Yamaha yetkili servisine götürebilirsiniz.

EAU15112

EAUT3480

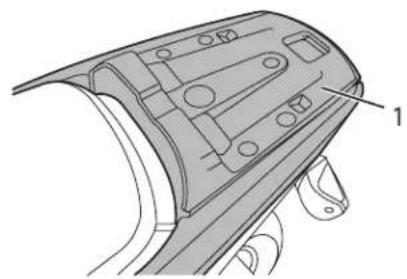

Taşıyıcı

• Taşıyıcı için 5 kg yükleme sınırını aşmayın.
• Motosikletin maksimum yük kapasitesi olan 179 kg sınırını aşmayın.

Bagaj tutucusu

Bagaj tutucusunu dışarı doğru çekin, sonra da, eşya asabilmek için bagaj tutucusunun üst kısmını hareket ettirin.

EWAT1090

UYARI

• Saklama bölmesi için 3 kg yükleme sınırını aşmayın.
• Motosikletin maksimum yük kapasitesi olan 179 kg sınırını aşmayın.

GÜVENLİĞİNİZ İÇİN - KULLANIM ÖNCESİ KONTROLLER

EAU15596

Kullanmadan önce her defasında aracınızın güvenli çalışma koşullarına sahp olduğundan emin olun. Bu Kullanım kılavuzunda yer alan kontrol ve bakım prosedürlerine ve programlarına bağlı kalın.

EWA10862

! UYARI

Doğru kontrol veya bakım yapılmaması durumunda kaza ve donanım hasarı riski artar. Herhangi bir sorun tespit ettiğinizde aracınızı kullanmayın. Sorun, bu el kitabındaki ayarlama prosedürleriyle düzeltilemezse aracınızı bir Yamaha Yetkili Servisi'ne kontrol ettirin.

GÜVENLİĞİNİZ İÇİN - KULLANIM ÖNCESİ KONTROLLER

Bu aracı kullanmadan önce, aşağıdaki noktaları kontrol edin:

PARÇA KONTROLLER SAYFA
Yakıt	Yakıt deposundaki yakıt miktarını kontrol edin.Gerekiyorsa yakıt ilave edin.Yakıt hatlarında sızıntı olup olmadığını kontrol edin.	3-3, 3-8~3-9
Motor yağı	Motordaki yağ seviyesini kontrol edin.Gerekli olduğu takdirde, belirtilen seviyeye kadar uygun yağ ekleyin.Yağ sızıntısı olup olmadığını kontrol edin.	6-10
Son şanzıman yağı	Yağ sızıntısı olup olmadığını kontrol edin. 6-12
Soğutma suyu	Haznedeki soğutma sıvısı seviyesini kontrol edin.Gerekli olduğu takdirde, belirtilen seviyeye kadar soğutma suyu eklemeniz önerilir.Soğutma sisteminde sızıntı olup olmadığını kontrol edin.	6-13
Ön fren	Çalışmasını kontrol edin.Yumuşaksa veya süngersi bir his veriyorsa hidrolik sistemdeki havayı bir Yamaha Yetkili Servisi'nde boşalttırın.Koldaki boşluğu kontrol edin.Gerekiyorsa ayarlayın.Fren balatalarının aşınıp aşınmadığını kontrol edin.Gerekli olduğu takdirde değiştirin.Haznedeki yağ seviyesini kontrol edin.Gerekli olduğu takdirde, belirtilen seviyeye kadar önerilen oranda fren yağı ekleyin.Hidrolik sistemde sızıntı olup olmadığını kontrol edin. 6-19~6-22	6-19~6-22
Arka fren	Çalışmasını kontrol edin.Gerekiyorsa kabloyu yağlayın.Koldaki boşluğu kontrol edin.Gerekiyorsa ayarlayın.	6-19~6-20
Gaz kolu	Takılmadan hareket ettiğinden emin olun.Gaz elciği boşluğunu kontrol edin.Gerekiyorsa Yamaha Yetkili Servisinde gaz elciği boşluğunu ayarlatın, kabloyla elcik yuvasını yağlatın.	5-2, 6-16, 6-23
Kumanda kabloları	Takılmadan hareket ettiğinden emin olun.Gerekiyorsa yağlayın.	6-22

GÜVENLİĞİNİZ İÇİN - KULLANIM ÖNCESİ KONTROLLER

PARÇA KONTROLLER SAYFA
Tekerlekler ve lastikler	Hasar olup olmadığını kontrol edin.Lastiğin durumunu ve diş derinliğini kontrol edin.Lastik basıncını kontrol edin.Gerekiyorsa düzeltin.	6-17~6-19
Fren kolları	Takılmadan hareket ettiğinden emin olun.Gerekiyorsa kol pivot noktalarını yağlayın.	3-7~3-8, 6-23
Orta ayak	Takılmadan hareket ettiğinden emin olun.Gerekiyorsa pivot noktalarını yağlayın.	6-23
Şasi bağlantıları	Tüm somun, civata ve vidaların doğru şekilde sıkıldığından emin olun.Gerekiyorsa sıkın.	-
Göstergeler, lambalar, sinyaller ve düğmeler	Çalışmasını kontrol edin.Gerekiyorsa düzeltin. 3-2~3-7

SÜRÜŞ VE KULLANIMLA İLGİLİ ÖNEMLİ BİLGİLER

EAU15951

Tüm kumandaları öğrenmek için kullanım kılavuzunu dikkatle okuyun. Anlamadığınız bir kumanda veya fonksiyon varsa bir Yamaha Yetkili Servisi'ne başvurun.

EWA10271

! UYARI

Kumandalara aşina olamamanız, yaralanma veya kazaya yol açabilen kontrol kaybına neden olabilir.

EAU45310

iPUCU

Bu modelde, devrilme durumunda motoru durdurmak için eğilme açı sensörü bulunmaktadır. Olası bir devrilme sonrasında aracı tekrar çalıştırmak için, kontak anahtarını önce "OFF" (KAPALI), daha sonra "ON" (AÇIK) konumuna getirin. Bu şekilde yapılmaması, marş düğmesine basıldığında motorun hareket etmesine rağmen çalışmasını engelleyecektir.

EAUT3680

Motorun çalıştırılması

ECA10250

DİKKAT

Motosikleti ilk defa kullanmaya başlamadan önce sayfa 5-3'te yer alan alıştırma (rodaj) dönemine yönelik talimatları dikkate alın.

1. Anahtarı “ON” (AÇIK) konumuna getirin. Motor arıza uyarı lambası ve motor soğutma suyu uyarı lambası birkaç saniye süreyle yanmalı ve sonra da sönmelidir. DİKKAT: Uyarı lambalarından biri yanmaz ve sonra da sönmezse elektrik devresini bir Yamaha yetkili servisinde kontrol ettirin. ECAT1170

2. Gazı tamamen kapatın.

3. Ön veya arka freni uygularken marş düğmesine basarak motoru çalıştırın. DİKKAT: Daha uzun bir motor ömrü için motor ısınmadan asla ani olarak gaz vermeyin.
4. Motor çalışmazsa marş düğmesini

bırakın, birkaç saniye bekleyin ve tekrar deneyin. Akünün boşalmaması için marşa her seferinde kısa aralıklarla basın. Marşa 10 saniyeden daha uzun bir süre basmayın.

SÜRÜŞ VE KULLANIMLA İLGİLİ ÖNEMLİ BİLGİLER

EAU16761

EAU16780

EAU16793

Kalkış

iPUCU

Kalkıştan önce motoru ısitın.

1. Sol elinizle arka fren kolunu çekerken ve sağ elinizle gidonu tutarken motosikleti orta ayakları üzerinden indirin.
2. Seleye oturun ve aynaları ayarlayın.
3. Sinyal verin.
4. Trafiği kontrol edin ve kalkmak için (sağ taraftaki) gaz kolunu yavaşça çevirin.
5. Sinyali kapatın.

Hızlanma ve yavaşlama

(b) (a)

Hız, gaz kolunun konumu ile artırılabilir veya azaltılabilir. Hızı artırmak için gaz kolunu (a) yönünde çevirin. Hızı azaltmak için gaz kolunu (b) yönünde çevirin.

Frenleme

EWA10300

UYARI

• Ani ve sert fren yapmaktan kaçının (özellikle bir tarafa eğilmeniz durumunda), aksi takdirde motosiklet kayabilir veya devri-lebilir.
• Demiryolu geçişleri, tramvay yolları, metal plakalar ve kanalizasyon kapakları ıslakken aşırı kaygandır. Bu nedenle bu yerlere yaklaşırken yavaşlayın ve dikkatli olun.
• Islak yüzeyde durmanın çok daha zor olduğunu unutmayın.

• Yokuş aşağı inerken fren yapmak zor olabilir, bu nedenle dikkatli olmanız önerilir.

• Gazı tamamen kapatın.

• Ön ve arka frenlere aynı anda basın ve kuvveti kademeli olarak artırın.

SÜRÜŞ VE KULLANIMLA İLGİLİ ÖNEMLİ BİLGİLER

EAU16820

EAU16830

Yakıt tüketimini azaltmak için tavsiyeler

Yakıt tüketimi büyük ölçüde sizin sürüş tarzınıza bağlıdır. Aşağıdaki tavsiyeler yakıt tüketiminizi azaltmaya yardım edebilir:

• Hızlanırken motor devrini aşırı yük-seltmeyin.
• Motor üzerinde yük yokken yüksek devirlerden kaçının.
• Trafik sıkışıklığı, trafik lambaları veya tren yolu geçişleri gibi uzun süreli duraklamalarda motoru rö-lantide bırakmaktansa durdurun.

Motor Alıştırma (rodaj) dönemi İlk 1.000 km (600 mil) yeni motorun performansı ve ömrü için en önemli dönemdir. Bu nedenle aşağıdaki önerileri okumalı ve göz önünde bulundurmalısınız.

Motor daha çok yeni olduğundan ilk 1.000 km'de aşırı zorlanmamalıdır. Bu evrede motorun parçaları sürtünme nedeniyle çapaklardan arınır ve çalışma boşlukları bir düzene girer. Bu dönemde aşırı devirden, uzun süreli tam gazla sürüşten ve motorun aşırı ısınmasına neden olan durumlardan kaçınılmalıdır.

EAU16830

0 \~ 150 km

1/3 gaz kolu açıklığından daha yük- sek süratlerden kaçının.

Her bir saatlik sürüş sonrasında motoru durdurun ve beş ila on dakika arasında motorun soğumasını bekleyin.

Motor devrini ara sıra değiştirin. Motoru belirli bir gaz kolu açıklığında uzun süre çalıştırmayın.

150\~500 km (90 \~ 300 mil)

1/2 gaz kolu açıklığından daha yük-sek süratlerden kaçının.

500 \~ 1.000 km

3/4 gaz kolu açıklığından daha yüksek sıratlerden kaçının. DİKKAT: 1.000 km kullanımdan sonra motor yağını ve şanzıman yağını değiştirin ve yağ süzgecini temizleyin. ECA16501

1000 km ve sonrası

Uzun süre tam gaz sürmeyin. Motor devrini ara sıra değiştirin.

ECA10270

DİKKAT

Alıştırma (rodaj) döneminde herhangi bir motor problemiyle karşılaşırsanız, hemen Yamaha Yetkili Servisi'ne başvurun.

SÜRÜŞ VE KULLANIMLA İLGİLİ ÖNEMLİ BİLGİLER

EAU17213

Park etme

Park ederken motoru durdurun ve anahtarı kontaktan çıkarın.

EWA10311

! UYARI

• Motor ve egzoz sistemi sıcak olacağından motosikleti yaya-ların ve çocukların dokunma ve yanma ihtimallerinin az olduğu yerlere park edin.
• Yokuşa veya yumuşak zeminlere park etmeyin, aksi takdirde araç yakıt sızıntısı ve yangın riskini artıracak şekilde devrilebilir.
• Kolayca tutuşabilen çimen veya diğer maddelerin yakınına park etmeyin.

PERİYODİK BAKIM VE AYARLAR

EAUS1823

Periyodik bakım, doğru ayarlar ve düzenli yağlama sayesinde motosikletiniz için en yüksek verim ve güvenliği sağlayabilirsiniz. Güvenlik, araç sahibi/sürücü için bir zorunluluktur. Motosikletin bakımı, ayarları ve yağlama konularındaki en önemli noktalar, takip eden sayfalarda açıklanmıştır.

Burada belirtilen genel bakım aralıkları sadece normal sürüş koşulları için geçerlidir. Ancak hava koşulları, arazi, kullanım yeri ve kişisel kullanım farkı periyodik bakımdan daha erken bakım gerektirebilir.

EWA10321

! UYARI

Aracın bakımının doğru yapılmaması veya bakım işlemlerinin yanlış yapılması servis esnasında veya aracınızı kullanırken yaralanma ve ölüm riskinizi artırır. Araç servisine aşina değişeniz, servis için Yamaha yetkili servisine başvurun.

EWA15122

UYARI

Bakım işlemi yapacağınızda, aksi belirtilmedikçe motoru çalıştırmayın.

- Çalışmakta olan motorun, kıyafet veya vücut parçalarını kapabileceği hareketli parçaları ve şoklara ya da yangına neden olabilecek elektrikli parçaları vardır.

- Servis esnasında motoru çalıştırmak göz yaralanmalarına, yanmalara, yangına ve büyük ihtimalle ölüme neden olabilecek karbon monoksit zehirlenmesine yol açabilir. Karbon monoksit hakkında daha fazla bilgi için 1-2 no'lu sayfaya bakın.

EWA10330

! UYARI

Bu motosiklet sadece asfalt yüzeylerde kullanım amacıyla tasarlanmıştır. Motosikletin aşırı tozlu, çamurlu ve ıslak ortamlarda kullanılması durumunda hava filtresi elemanı daha

sık temizlenmeli ve değiştirilmelidir, aksi takdirde motor çabuk aşınabilir. Doğru bakım aralıkları için bir Yamaha Yetkili Servisi'ne başvurun.

EWA15460

! UYARI

Kullanım esnasında fren diskleri, kampanalar ve balatalar aşırı sıcak olabilir. Yanıklara sebep olmaması için dokunmadan önce fren sistemi parçalarının soğumasını bekleyin.

PERİYODİK BAKIM VE AYARLAR

EAU17521

Avadanlık

Avadanlık, saklama bölmesinde selenin altında yer almaktadır. (3-11 no'lu sayfaya bakın.)

Bu elkitabındaki servis bilgileri, kendi-nizin yapabileceği küçük onarım veya koruyucu bakımlar için size yardımcı olmak amacıyla hazırlanmıştır. Bu-nun yanında, bakımı doğru olarak yap-mak için tork anahtarı gibi diğer aletler gerekebilir.

iPUCU

Bakım için yeterli aletlere sahip olmadığınız takdirde, bakım işlerini Yamaha Yetkili Servisi'ne yaptırmanızı öneriyoruz.

PERİYODİK BAKIM VE AYARLAR

EAU46871

iPUCU

• Kilometre bazında bakım yapılmadıysa (İngiltere için mil bazında), yıllık kontrol her yıl yapılmalıdır.
• 30.000 km'den itibaren her 6.000 km'de bir bakım yaptırın.
• Yıldız ile işaretli parçaların bakımı özel alet, bilgi ve beceri gerektirdiğinden bir Yamaha Yetkili Servisi tarafından gerçekleştirilmelidir.

EAU46920

Emisyon kontrol sistemine yönelik periyodik bakım tablosu

No P		ARÇA YAPILACAK KONTROL VEYA BAKIM İŞLEMI	KİLOMETRE SAYACI OKUMASI					YILLIK KONTROL
			1000 km (600 mil)	6.000 km	12.000 km	18.000 km	24.000 km
1	Yakit hattı	Yakit hortumlarında çatlak ve hasar olup olmadığını kontrol edin.		√	√	√	√
2		Buji	Durumunu kontrol edin.Temizleyin ve tırnak aralığını düzeltin.		√		√
			Değiştirin			√		√
3	*	Supaplar	Supap boşluğunu kontrol edin.Ayarlayın.		√	√	√
4	Yakit enjeksiyonu	Motor rölanti devrini kontrol edin.	√	√	√	√	√
5	Susturucu ve egzoz borusu	Vida kelepçelerinde gevşeklik olup olmadığını kontrol edin.	√	√	√	√	√

PERİYODİK BAKIM VE AYARLAR

No PARÇA YAPILACAK KONTROL VEYA BAKIM İŞLEMI				KİLOMETRE SAYACI OKUMASI					YILLIK KONTROL
				1000 km (600 mil)	6.000 km	12.000 km	18.000 km	24.000 km
1 * Hava filtresi elemanı			• Değiştirin. Her 20.000 km'de bir
2 Hava filtresi kontrol hortumu			• Temizleyin	√	√ √	√	√
3		V-kayışı muhafazası hava filtresi elemanı	• Temizleyin		√	√ √	√
			• Değiştirin	Her 20.000 km'de bir
4 * Ön fren			• Çalışmasını, hidrolik seviyesini ve araçta hidrolik sızıntısı olup olmadığını kontrol edin.	√	√ √	√	√	√
			• Fren balatalarını değiştirin.	Sınıra kadar aşındığında
5 * Arka fren			• Çalışmasını kontrol edin ve fren kolu boşluğunu ayarlayın.	√	√ √	√	√	√
			• Fren pabuçlarını değiştirin.	Sınıra kadar aşındığında
6 * Fren hortumu			• Çatlak veya hasar olup olmadığını kontrol edin. • Doğru yerleştirilmiş ve kelepçelenmiş olup olmadığını kontrol edin.		√	√ √	√	√
			• Değiştirin.	Her 4 yılda bir
7 * Tekerlekler			• Salgı ve hasar olup olmadığını kontrol edin.		√	√ √	√
8 * Lastikler			• Diş derinliğini ve hasar olup olmadığını kontrol edin. • Gerekli olduğu takdirde değiştirin. • Lastik basıncını kontrol edin. • Gerekiyorsa düzeltin.		√	√ √	√	√
9 * Tekerlek rulmanları			• Rulmanın gevşek veya hasarlı olup olmadığını kontrol edin.		√	√ √	√
10	* Gidon rulmanları		• Rulman boşluğunu ve gidonda takılma olup olmadığını kontrol edin.	√	√ √	√	√
			• Lityum-sabun bazlı gresle yağlayın.	Her 50000 km'de (30000 mil)
11	* Sasi bağlantıları		• Tüm somun, civata ve vidaların doğru şekilde sıkıldığından emin olun.	√	√ √	√	√	√

PERİYODİK BAKIM VE AYARLAR

No PARÇA YAPILACAK KONTROL VEYA BAKIM İŞLEMI				KİLOMETRE SAYACI OKUMASI					YILLIK KONTROL
				1000 km (600 mil)	6.000 km	12.000 km	18.000 km	24.000 km
12 *		Ön Fren kolu pivot mili	Lityum-sabun bazlı gresle yağlayın.		√	√	√	√
13	*	Arka fren kolu pivot noktaları	Silikon gres ile yağlayın.		√	√	√	√
14 *	Orta ayak		Çalışmasını kontrol edin.Yağlayın.		√	√	√	√
15 *	Ön çatal		Çalışmasını ve yağ sızıntısı olup olmadığını kontrol edin.		√	√	√
16 *	Amortisör grubu		Çalışmasını ve amortisörde yağ sızıntısı olup olmadığını kontrol edin.		√	√	√
17	Motor yağı		Değiştirin. (6-10 no’lu sayfaya bakın)	√	Yağ değiştirme göstergesi yandığında [İlk 1.000 km’den, 5.000 km sonra ve sonraki her 6.000 km’de bir]
			Yağ seviyesini ve araçta yağ sızıntısı olup olmadığını kontrol edin.	Her 3000 km’de bir					√
18	Motor yağı süzgeci • Temizleyin.			√	İlk 1.000 km’nin ardından 5.000 km sonra ve sonra her 6.000 km’de bir
19 *	Soğutma sistemi		Soğutma suyu seviyesini ve araçta soğutma suyu sızıntısı olup olmadığını kontrol edin.		√	√	√	√
			Etilen glikol antifriz ile değiştirin. Her 3000 km’de bir
20 Son	şanzıman yağı		Yağ sızıntısı olup olmadığını kontrol edin.	√	√		√
			Değiştirin.	√		√		√
21	*	V-kayışı	Değiştirin.	V-kayışı değiştirme göstergesi yandığında (her 20.000 km’de bir)
22 *		Ön ve arka fren sviçleri	Çalışmasını kontrol edin.	√	√	√	√	√

PERİYODİK BAKIM VE AYARLAR

No PARÇA YAPILACAK KONTROL VEYA BAKIM İŞLEMI			KİLOMETRE SAYACI OKUMASI					YILLIK KONTROL
			1000 km (600 mil)	6.000 km	12.000 km	18.000 km	24.000 km
23		Hareketli parçalar ve kablolar	Yağlayın.		√	√	√	√
24*	Gaz kolu		Çalışmasını kontrol edin.Gaz elciği boşluğunu kontrol edin ve gerekiyor-sa ayarlayın.Kabloyu ve elcik muhafazasını yağlayın.		√	√	√	√
25*		Aydınlatmalar, sinyaller ve sviçler	Çalışmasını kontrol edin.Far huzmesini ayarlayın.	√	√	√	√	√

EAUT2710

iPUCU

• Hava filtresi ve V kayışı filtresi

• Bu modeldeki hava filtresinde, hasar görmesini önlemek için basınçlı havayla temizlenmemesi gereken ve kullanılıp atılan tipte yağlı kağıt eleman mevcuttur.
• Motor hava filtresi elemanı ve V kayışı filtresi elemanının, aşırı nemli veya tozlu alanlardaki sürüşlerde daha sık değiştirilmesi gerekir.

- Hidrolik fren servisi

• Fren ana merkezini ve kaliper silindirini parçalarına ayırdıktan sonra mutlaka hidroliği değiştirin. Fren hidroliği seviyesini düzenli olarak kontrol edin ve depo haznesini gerektiği kadar doldurun.
• Her iki yılda bir fren merkezinin ve kaliperinin iç parçaları ile fren hidroliğini değiştirin.
• Fren hortumunu her dört yılda bir ve çatlak veya hasarlı olması durumunda değiştirin.

PERİYODİK BAKIM VE AYARLAR

EAU18722

Rüzgarlığın ve panellerin sökülmesi ve takılması

Bu bölümde açıklanan bazı bakımların yapılabilmesi için gösterilen rüzgarlığın ve panellerin sökülmesi gerekmektedir. Panelin veya rüzgarlığın sökülmesi veya yeniden takılması gereken her durumda bu bölüme bakın.

Rüzgarlığın sökülmesi

1. Rüzgarlık vidalarını ve cívata- larını sökün.

1. Rüzgarlık A

2. Gösterilen bağlantı parçasını ayırın ve rüzgarlığı çıkarın.

Rüzgarlığın takılması

1. Bağlantı parçasını takın.
2. Rüzgarlığı yerine yerleştirin.
3. Rüzgarlık vidalarını ve cívata- larını takın.

EAUT3600

A paneli

Panelin sökülmesi

1. Bagaj tutucusu

2. Panel A

3. Vidalarını çıkararak bagaj tutucusunu sökün.

4. Vidaları sökün ve paneli dışarı çekin.

PERİYODİK BAKIM VE AYARLAR

1. Paneli yerine yerleştirin ve vidaları takın.
2. Vidalari takarak bagaj tutucusunu sabitleyin ve vidaları belirtilen tork değerine sıkın.

Sikma torku:

Bagaj tutucusu vidaları: 7 Nm (0,7 m•kgf, 5,1 ft•lbf)

EAUT3610

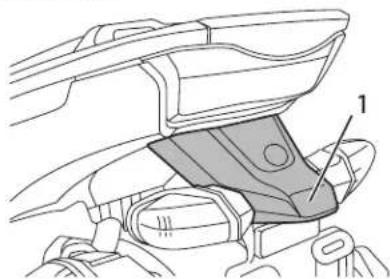

Panel B

Panelin sökülmesi

Vidaları ve klipsleri sökün ve pane- li çıkarın.

Panelleri yerine yerleştirin ve vidaları ve klipsi takın.

EAUT3620

Panel C

Panelin sökülmesi

1. Seleyi açın. (3-11 no'lu sayfaya bakın.)
2. Vidalari sökün ve paneli gösterilen yerlerden tutup dışarı doğru çekin.

Panelin takılması Panelin takılması

1. Çıkıntı

2. Şekilde gösterildiği gibi tırnakları yuvalarına yerleştirin ve vidaları takın.

3. Seleyi kapatın.

PERİYODİK BAKIM VE AYARLAR

EAUT1835

Bujilerin kontrol edilmesi

Buji motorun kontrol edilmesi kolay olan önemli bir parçasıdır. Bujiyi periyodik olarak sökmeli ve kontrol etmelisiniz, aksi takdirde oluşan ısı ve biriken maddeler bujinin bozulmasına ve erimesine yol açabilir. Ayrıca, bujinin durumu motorun durumu hakkında bilgi verebilir.

Bujinin çıkarılması

1. Motosikleti orta ayak üzerine alın.
2. C panelini çıkarın. (Sayfa 6-8'e bakın.)
3. Buji kapağını çıkarın.
4. Bujiyi avadanlıkta yer alan buji anahtarıyla şekilde gösterildiği gibi çıkarın.

1

1. Buji kapağı anahtarı

Bujinin kontrol edilmesi

1. Buji üzerindeki merkez elektrot çevresinde bulunan porselen izolatörün açık ten renginde olup olmadığını kontrol edin (motosikletin normal kullanımında ideal renk budur).

iPUCU

Buji ayırt edilir şekilde farklı bir renge sahipse motor doğru çalışmıyor olabilir.

Bunun gibi sorunları kendi başınıza çözmeye çalışmayın. Motosikleti bir Yamaha Yetkili Servisi'ne kontrol ettirin.

1. Bujide elektrot aşınması veya aşırı karbon birikintisi olup ol-

madığını kontrol edin, gerekli olduğu takdirde değiştirin.

Belirtilen buji:

CPR9EA-9 (NGK)

Bujinin takılması

1. Buji tırnak aralığını sentil ile ölçün ve gerekiyorsa aralığı belirtilen değere ayarlayın.

Buji tırnak aralığı:

0.8 \~ 1.0 mm

1. Contanın oturacağı yüzeyi ve dişlerindeki kirleri, sonra da buji üzerindeki kalıntıları temizleyin.
2. Buji anahtarıyla bujiyi takın ve belirtilen tork değerine kadar sıkın.

Sikma torku:

Buji:

13 Nm (1,3 m•kgf, 9,4 ft•lbf)

PERİYODİK BAKIM VE AYARLAR

IPUCU

Bujiyi takarken tork anahtarının mevcut olmadığı bir durumda doğrusu elle tam olarak sıktıktan sonra 1/4 veya 1/2 tur daha çevrilmesidir. Ancak en kısa zamanda bir Yamaha Yetkili Servisi'nde tork değerini kontrol ettirin.

1. Buji kapağını takın.
2. Paneli takın.

EAUT3700

Motor yağı ve yağ filtresi

Motor yağı her sürüş öncesinde kontrol edilmelidir. Ayrıca, yağ ve yağ filtresi periyodik bakım ve yağlama tablosunda belirtilen aralıklarda mutlaka değiştirilmelidir.

Motor yağı seviyesinin kontrol edilmesi

1. Motosikleti orta ayak üzerine alın. Hafif bir eğim seviyeyi doğru okuyamamanıza neden olabilir.
2. Motoru çalıştırın, birkaç dakika ısınmasını bekleyin ve ardından motoru durdurun.

1. Yağ doldurma kapağı

2. Maksimum seviye işareti

3. Asgari seviye işareti

4. Yağın çökelmesini bekleyin, yağ doldurma kapağını çıkarın, yağ çubuğunu temizleyin, yağ çubuğunu deliğine yerleştirin (vidalamadan) ve tekrar çıkararak yağ seviyesini kontrol edin.

IPUCU

Motor yağı maksimum ve minimum sevi- yeler arasında olmalıdır.

1. Yağ seviyesi asgari seviyenin altındaya doğru seviyeye ulaşana kadar tavsiye edilen tipte yağ ekleyin.
2. Yağ çubuğunu yağ doldurma de- liğinden içeri itin ve yağ doldurma kapağını sıkın.

Motor yağını değiştirmek ve yağ süzgecini temizlemek için

1. Motoru çalıştırın, birkaç dakika ısınmasını bekleyin ve ardından motoru durdurun.
2. Kullanılmış yağı toplamak için motorun altına bir yağ kabı yerleştirin.
3. Motor yağı doldurma kapağını

PERİYODİK BAKIM VE AYARLAR

ve motor yağı tahliye civatalarını A ve B, yağı karterden tahliye etmek için çıkarın. DİKKAT: Motor yağı tahliye tapası B çıkarılırken O-ring, sıkıştırma segmanı ve yağ süzgeci düşecektir. Bu parçaları kaybetmemek için dikkat edin.

1. Motor yağı tahliye civatası A

1. Motor yağı tahliye civatası B

2. Yağ süzgecini solventle yıkayın ve hasarlı olup olmadığı- ni kontrol edin, gerekiyorsa değiştirin.

3. O-halkasını kontrol edin ve gerekli olduğu takdirde değiştirin.
4. Yağ süzgecini, sıkıştırma yayını, O-ring ve motor yağı tahliye civatasını B takın.

iPUCU

O-halkasının doğru yerleştirildiğinden emin olun.

1. Motor yağı tahliye civatasını A takın ve her iki tahliye civata- sını da belirtilen tork değerine sıkın.

Sikma torku:

Motor yağı tahliye cıvatası A: 20 Nm (2.0 m•kgf, 14.5 ft•lbf) Motor yağı tahliye cıvatası B: 32 Nm (3.2 m•kgf, 23.1 ft•lbf)

1. Belirtilen miktarda, tavsiye edilen tipte motor yağı ile doldurun ve motor yağı doldurma kapağını takarak sıkın.

Önerilen motor yağı: 8-1 no'lu sayfaya bakın.

Yağ değiştirme miktarı: 1.10 L

DIKKAT

• Dizel özellikleri "CD" yağları ya da belirtilenden daha yüksek kalitedeki yağları kullanmayın. Ayrıca "ENERGY CONSERVING II" veya daha yüksek numaralı etikete sahip yağ kullanmayın.

• Kartere yabancı madde girmemesine dikkat edin.

• Motoru çalıştırın ve birkaç dakika boyunca rölantide çalışırken yağ sızıntısı olup olmadığıntı kontrol edin. Yağ sızıntısı olduğu takdirde, hemen motoru kapatın ve sebebini araştırın.

• Motoru durdurun ve sonra da yağ seviyesini kontrol ederek gerekli olduğu takdirde yağ ekleyin.

Yağ değiştirme ve yağ değiştirme mesafe sayacının sıfırlanması

iPUCU

Çok fonksiyonlu ekranda "OIL CHANGE" ve "OIL TRIP" uyarları görüntülen-diğinde, yağ değiştirme göstergesi ve yağ değiştirme mesafe sayacı sıfırlanabilir. (3-3 no'lu sayfaya bakın.)

EAU20065

Son şanzıman yağı

Her sürüş öncesinde şanzıman mu-hafazası için sızıntı kontrolü yapı- malıdır. Sızıntı varsa motosikleti bir Yamaha Yetkili Servisi'nde tamir etti- rin. Ayrıca, şanzıman yağı periyodik bakım ve yağlama tablosunda belir- tilen aralıklarda değiştirilmelidir.

1. Motoru çalıştırın, motosikleti birkaç dakika kullanarak şanzımanı ısıtın ve sonra motoru durdurun.
2. Motosikleti orta ayak üzerine alın.
3. Kullanılmış yağı toplamak için dişli kutusunun altına bir yağ kabı yerleştirin.

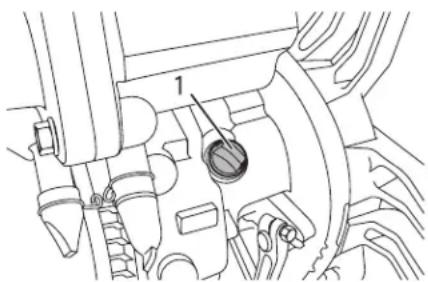

1. Şanzıman yağı doldurma kapağı

2. Şanzıman yağ dolum kapağını ve O-ring'i, şanzımandan çıkarın.

3. Şanzıman muhafazasından yağı boşaltmak için şanzıman yağı tahliye cıvatası ve contasını çıkarın.

PERİYODİK BAKIM VE AYARLAR

1. Son şanzıman yağı tahliye cıvatası

2. Şanzıman yağı tahliye cıvatasını yeni bir contayla takın ve sonra cıvatayı belirtilen tork değerinde sıkın.

Sikma torku:

1. Belirtilen miktarda, tavsiye edilen tipte şanzıman yağı doldurun. UYARI! Şanzıman kutusuna yabancı madde girmemesine dikkat edin. Lastik ve tekerleklere yağ damlamadığından emin olun.

Tavsiye edilen şanzıman yağı: 8-1 no'lu sayfaya bakın.

Yağ miktarı: 0.2 L

1. Şanzıman yağı doldurma kapağını yeni O-ring'le takın ve yağ doldurma kapağını sıkın.
2. Şanzıman muhafazasında yağ sızıntısı olup olmadığını kontrol edin. Sızıntı varsa sebebini araştırın.

EAU20070

Soğutma suyu

Soğutma suyu seviyesi her sürüş öncesinde kontrol edilmelidir. Ayrıca, soğutma suyu periyodik bakım ve yağlama tablosunda belirtilen aralıklarda değiştirilmelidir.

EAUT3690

Soğutma suyu seviyesinin kontrol edilmesi

Soğutma suyu seviyesi her sürüş önce- sinde aşağıdaki şekilde kontrol edilme- lidir. Ayrıca, soğutma suyu periyodik ba- kim ve yağlama tablosunda belirtilen aralıklarda değiştirilmelidir.

1. Motosikleti orta ayak üzerine alın.

iPUCU

• Soğutma suyu seviyesi motor sıcaklığına bağlı olarak değişebileceğinden, soğutma suyu seviyesi motor soğukken kontrol edilmelidir.
• Soğutma suyu seviyesini kontrol ederken motosikletin dik durduğundan emin olun. Hafif bir eğim seviyeyi doğru okuyamamanıza neden olabilir.

PERİYODİK BAKIM VE AYARLAR

1. Seleyi açın. (3-11 no'lu sayfaya bakın.)

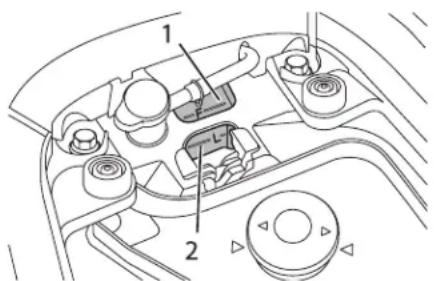

2. Soğutma suyu haznesindeki soğutma suyu miktarını kontrol edin.

1. Maksimum seviye işareti
2. Asgari seviye işareti

iPUCU

Soğutma suyu asgari ve azami seviye işaretleri arasında olmalıdır.

1. Soğutma suyu minimum seviye işaretinin altında ya da tam hiza- sındaysa, soğutma suyu haznesi- nin kapağını çıkarın. UYARI! Yal- nızca soğutma suyu haznesi kapağını çıkarın. Motor sıcak- ken radyatör kapağını açmaya çalışmayın. EWA15161

2. Soğutma suyu veya distile su koyarak soğutma suyunu maksimum seviye işaretine kadar doldurun ve soğutma suyu haznesi kapağını takın. DİKKAT: Soğutma suyu temin edilemiyorsa saf su veya çeşme suyu ekleyin. Hasar verici etkisi olması nedeniyle sert su veya tuzlu su kullanmayın. Soğutma suyu yerine çeşme suyu kullanıldıysa en kısa sürede soğutma su-yuyla değiştirin, aksi takdirde soğutma sistemi paslanmaya ve donmaya karşı korunamaz. Soğutma suyuna su eklendiğinde soğutma suyunun antifriz oranı bir Yamaha Yetkili Servisi'nde kontrol ettirilmelidir, aksi takdirde soğutma suyunun etkisi azalacaktır. ECA10472

Soğutma suyu haznesi kapasitesi: 0,25 L

1. Seleyi kapatın.

EAU33031

Soğutma suyunun değiştirilmesi Soğutma suyu periyodik bakım ve yağ- lama tablosunda belirtilen aralıklarda değiştirilmelidir. Soğutma suyunu bir Yamaha Yetkili Servisi'nde değiştirin. UYARI! Motor sıcakken radyatör ka- pagını açmaya çalışmayın. EWA1038

PERİYODİK BAKIM VE AYARLAR

EAUT3550

Hava filtresi ve V-kayışı muhafazası hava filtresi elemanları

Hava filtresi ve V-kayışı muhafazası hava filtresi elemanı periyodik bakım ve yağlama tablosunda belirtilen aralıklarda temizlenmeli veya değiştirilmelidir. Aşırı nemli ve tozlu ortamlarda kullanılması durumunda her iki filtre elemanı daha sık kontrol edilmelidir. Hava filtresi kontrol hortumu düzenli olarak kontrol edilmeli ve gerekli ise temizlenmelidir.

Hava filtresi elemanının değiştirilmesi

1. Vida kapağı
2. Hava filtresi muhafazası kapağı

3. Hava filtresi kontrol hortumu

4. Motosikleti orta ayak üzerine alın.

5. Vida kapağını çıkarın ve vidaları sökerek hava filtresi muhafazası- nı çıkarın.
6. Hava filtresi elemanını çekerek çıkarın.
7. Hava filtresi elemanı muhafazasına yeni bir hava filtresi elemanı yerleştirin. DİKKAT: Hava filtresi elemanının muhafazaya doğru bir şekilde yerleştirildiğinden emin olun. Hava filtresi elemanları olmaksızın motor asla çalıştırılmamalıdır, aksi takdirde pistonlar ve/veya silindirler aşırı aşınabilir. ECA10481
8. Vidalari ve civataları takarak hava filtresi muhafazasını sabitleyin ve vida kapaklarını takın.

Hava filtresi kontrol hortumunun temizlenmesi

1. Hava filtresi kutusunun arkasında- ki hortumda kir ya da su birikmiş olup olmadığını kontrol edin.
2. Kir ya da su görünüyorsa hortumu sökün, temizleyin ve yerine takın.

V-kayışı muhafazası hava filtresi elemanının temizlenmesi

1. Panel B'yi çıkarın. (Sayfa 6-8'e bakın)
2. civataları sökerek V-kayışı mu-hafazası hava filtresi kapağını çıkarın.

1. V-kayışı hava filtresi muhafazası kapağı

2. Hava filtresi elemanını çıkarın ve basınçlı hava ile temizleyin. DİK-KAT: Hava filtresine zarar ver-memek için dikkatli olun ve aşı- rı sıkmayın. ECA10521

PERİYODİK BAKIM VE AYARLAR

1. V-kayışı muhafazası hava filtresi elemanı

2. Hava filtresi elemanını muhafazasına yerleştirin.

3. Civataları takarak V-kayışı mu-hafazası hava filtresi kapağını sabitleyin.
4. Paneli takın.

EAU44734

EAU21384

Motor rölanti devrinin kontrol edilmesi

Motor rölanti devrini kontrol edin ve gerekli olduğu takdirde Yamaha Yetkili Servisi'nde düzeltirin.

Motor rölanti devri: 1600 – 1800 dev/dak

Gaz kolu boşluğunun kontrol edilmesi

Gaz teli boşluğu, gaz kolunun iç kena- rında yaklaşık 3 \~ 5 mm olmalıdır. Gaz kolu boşluğunu periyodik olarak kontrol edin ve gerekiyorsa bir Yamaha Yetkili Servisi'nde ayarlatın.

PERİYODİK BAKIM VE AYARLAR

EAU21401

EAUT2142

Supap boşluğu

Subap boşluğu kullandıkça değişir, bunun sonucu olarak hava yakıt karışımını etkiler ve/veya motor gürültüsüne sebep olur. Bunun önlenmesi için subap boşluğu bir Yamaha Yetkili Servisi'nde periyodik bakım ve yağlama tablosunda belirtilen aralıklarda ayarlanmalıdır.

Lastikler

Maksimum performans, uzun ömür ve sürüş güvenliği için lastiklere yönelik aşağıdaki hususlara dikkat edilmelidir.

Lastik hava basıncı

Lastiklerin hava basıncı her sürüş önce- sinde mutlaka kontrol edilmeli ve gere- kiyorsa ayarlanmalıdır.

EWA10503

UYARI

Bu aracın doğru olmayan hava basıncına sahip lastiklerle kullanılması kontrol kaybı sonucunda ciddi yaralanmalara veya ölüme sebebiyet verebilir.

• Lastiklerin hava basıncı lastikler soğukken (lastiklerin sıcaklığı ile ortam sıcaklığı eşit olduğunda) kontrol edilmeli ve ayarlanmalıdır.
• Lastiklerin hava basıncı, toplam yük, bagaj, sürücü ve bu modele uygun olan aksesuarların toplam ağırlığı ile motosikletin hızına uygun olarak ayarlanmalıdır.

Lastik hava basıncı (lastikler so- ğukken ölçülür):

90 kg yüke kadar:

Ön:

1 75 kPa (1.75 kgf/cm², 25 psi)

Arka:

200 kPa (2.00 kgf/cm², 29 psi)

90 kg ve maksimum yük

kapasitesi arası:

Ön:

175 kPa (1.75 kgf/cm², 25 psi)

Arka:

225 kPa (2.25 kgf/cm², 33 psi)

Azami yük*:

179 kg (395 lb)

* Sürücü, yolcu, bagaj ve aksesuarların toplam ağırlığı

EWA10511

! UYARI

Aracınızı asla aşırı yüklemeyin. Aşırı yüklü bir aracın kullanımı kazaya sebebiyet verebilir.

PERİYODİK BAKIM VE AYARLAR

Lastiğin kontrol edilmesi

1 2

1. Diş derinliği
2. Lastik yanağı

Lastikler her sürüş öncesinde kontrol edilmelidir. Diş derinliği azaldığında, lastiklerin üst yüzeyinde çivi veya cam parçası olması ya da lastik yanaklarında çatlak olması durumunda lastikleri hemen bir Yamaha Yetkili Servisi'nde değiştirin.

Asgari dış derinliği (ön ve arka): 0,8 mm (0,03 in)

IPUCU

Diş derinliği yasal limitleri ülkeden ülkeye değişebilir. Yasal limitlere daima uyun.

Lastik bilgileri

Bu motosiklette iç lastiksiz lastikler mevcuttur.

Detaylı testler sonucu bu modelde sa- dece aşağıda belirtilen lastikler Yamaha tarafından tavsiye edilmektedir.

Ön lastik:

Boyutlar: 100/80-16M/C 50P

Üretici/model: DURO/DM1157F

Arka lastik:

Boyutlar: 120/80-16M/C 60P

Üretici/model: DURO/DM1157

EWA10470

UYARI

- Aşınmış lastikleri bir Yamaha yetkili servisinde değiştirebilirsiniz. Aşınmış lastikler, trafik kurallarına aykırı olmasının yanında kontrolü de zorlaştıracağını sürüş güvenliğini olumsuz yönde etkiler.

- Tekerlek ve frenlere ait tüm parçaların doğru biçimde değiştirilebilmesi için profesyonel düzeyde bilgiye ve ekipmana sahip Yamaha Yetkili Servisi'ne bırakılmalıdır.

PERİYODİK BAKIM VE AYARLAR

EAU21962

EAUS2001

EAU22170

Alaşım jantlar

Maksimum performans, uzun ömür ve sürüş güvenliği için jantlara yönelik aşağıdaki hususlara dikkat edilmelidir.

• Jantlarda darbe, ezilme, boşluk veya başka bir hasar olup olmadığı her sürüş öncesinde kontrol edilmelidir. Herhangi bir hasar tespit edildiğinde jantı bir Yamaha Yetkili Servisi'nde tamir ettirin. Tekerleklere yönelik herhangi bir tamiri kendinizin yapmasını tavsiye etmiyoruz. Deforme olmuş veya çatlamış bir jantı mutlaka değiştirtin.
• Jant veya lastik değişimi sonrasında tekerleğin balans ayarı mutlaka yapılmalıdır. Balansı yapılmayan bir tekerlek performansın düşmesine, yol hakimiyetinin bozulmasına ve lastik ömrünün kısalmasına sebep olabilir.

Ön fren kolu boşluğunun kontrol edilmesi

Fren kolu boşluğunu periyodik olarak kontrol edin. Boşluk 10 mm'den fazla ise, bir Yamaha yetkili servisinde ayarlatın.

EWA10641

⚠️ UYARI

Fren kolu boşluğunun ayarlanamaması fren sisteminde bir sorun olduğu anlamına gelebilir. Fren sistemini bir Yamaha Yetkili Servisi'ne kontrol ettirmeden motosikleti sürmeyin.

Arka fren kolu boşluğunun ayarlanması

1

1. Arka fren kolu boşluğu

Fren boşluğu çizimde gösterildiği gibi yaklaşık 10 \~ 15 mm olmalıdır. Fren kolu boşluğunu periyodik olarak kontrol edin ve gerekiyorsa aşağıdaki yöntemle ayarlayın.

(a) (b) 1

1. Arka fren kolu boşluğu ayar somunu

Arka fren pedalı boşluğunu artırmak için fren pabucu plakasındaki ayar civatasını (a) yönünde çevirin. Arka fren kolu boşluğunu azaltmak için ayar civatasını (b) yönünde çevirin.

EWA10650

UYARI

Açıklandığı gibi ayarlama yapamıyorsanız bu ayarı bir Yamaha Yetkili Servisi'nde yaptırmanızı tavsiye ediyoruz.

EAU22380

Ön fren balatalarının ve arka fren pabuçlarının kontrol edilmesi

Ön fren balatalarının ve arka fren pabuçlarının aşınması periyodik bakım ve yağlama tablosunda belirtilen aralıklarda kontrol edilmelidir.

EAU22420

Ön fren balataları

1. Fren balataları aşınma göstergesi oluğu

2. Fren balatasi

3. Fren diski

Her ön fren balatasında grubu parçalarına ayırmaya gerek kalmaksızın kontrol etmenize yarayan bir aşınma gösterge olduğu mevcuttur. Fren balatasının aşınmasını kontrol etmek için aşınma gösterge oluğuna bakın. Fren balatası, aşınma gösterge olduğu kaybolacak

derecede aşınmışsa balatayı bir Yama- ha Yetkili Servisi'nde değiştirtin.

EAU22540

Arka fren pabuçları

1. Aşınma göstergesi

2. Aşınma sınırı çizgisi

Arka fren balatasında grubu parçalarına ayırmaya gerek kalmadan fren pabucu aşınmasını kontrol etmenize yarayan bir aşınma gösterge oluğu mevcuttur. Fren pabucunun aşınmasını kontrol etmek için frene basarken aşınma gösterge oluklarının durumuna bakın. Fren balatası, aşınma göstergesi aşınma sınırına kadar aşınmışsa balatayı bir Yamaha Yetkili Servisi'nde set olarak değiştirtin.

PERİYODİK BAKIM VE AYARLAR

EAU32345

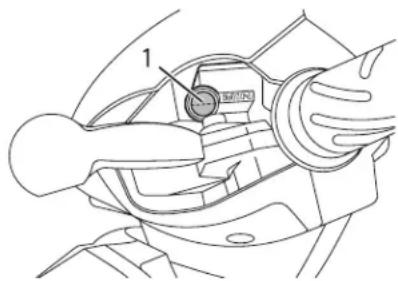

Fren hidroliği seviyesinin kontrol edilmesi

1

1. Asgari seviye işareti

Belirtilen tipte fren hidroliği: DOT 4

EWA15990

! UYARI

Yetersiz bakım frenleme özelliklerinin olumsuz etkilenmesine neden olabilir. Aşağıdaki hususlara dikkat edin:

- Yetersiz fren hidroliği, fren sisteminhe hava girmesine neden olabilir, bu durum frenlerin etkisini azaltır.

- Sökmeden önce filtre kapağını temizleyin. Sadece kapalı kapta

bulunan DOT 4 fren hidroliği kul- lanın.

• Belirtilen fren hidroliğini kullanın, aksi takdirde lastik conta halkaları bozulur ve sızıntiya sebep olur, bu da frenlerde hasarı artırır.
• Aynı tip fren hidroliği doldurun. DOT 4 dışında fren hidroliği eklemek zararlı kimyasal reaksiyonlara neden olabilir.
• Fren hidroliği koyarken fren hidroliği haznesine su kaçmamasına dikkat edin. Su, hidroliğin kaynama noktasını önemli ölçüde düşürür ve buhar sıkışmasına neden olur.

ECA17640

DİKKAT

Fren hidroliği boyalı yüzeylere ya da plastik parçalara zarar verebilir. Dökülen hidroliği daima hemen temizleyin.

Fren balataları aşındıkça fren hidroliği seviyesinin azalması normaldir. Düşük fren hidroliği seviyesi, aşınmış fren balatalarının ve/veya fren sisteminde bir sızıntının göstergesi olabilir; hidrolik seviyesi düşükse fren balatalarında aşınma ve fren sisteminde sızıntı olup olmadığını kontrol edin. Ancak fren hidroliği seviyesi aniden düşerse daha fazla kullanmadan, Yamaha Yetkili Servisi'ne sebebini kontrol ettirin.

EAU22721

EAU23095

Fren hidroliğinin değiştirilmesi

Fren hidroliği periyodik bakım ve yağlama tablosunun altındaki NOT içerisinde belirtilen aralıklarda bir Yamaha Yetkili Servisi tarafından kontrol edilmelidir. Ayrıca ana silindir yağ keçelerinin, kaliperin ve fren hortumunun aşağıda belirtilen sürelerde veya sızdırma ya da hasar durumunda değiştirilmesi gerekir.

• Yağ keçeleri: Her iki yılda bir değiştirin.
• Fren hortumu: Her dört yılda bir değiştirin.

Kabloların kontrol edilmesi ve yağlanması

Tüm kabloların durumu ve çalışması her sürüş öncesinde kontrol edilmeli ve kablolarla kablo uçları gerektiğinide yağlanmalıdır. Kablolardan biri hasar görmüş veya düzgün hareket etmiyorsa, Yamaha Yetkili Servisi'nde kontrol etti-rin veya değiştirtin. UYARI! Kablo mu-hafazalarının hasar görmesi iç kısımlarda paslanmaya ve kablo hareketinin engellenmesine neden olabilir. Güvenliğinizi tehlikeye atmamak için hasarlı kabloları olabildiğince kısa sürede değiştirin.

Önerilen yağ:

Yamaha zincir ve kablo yağı veya motor yağı

PERİYODİK BAKIM VE AYARLAR

EAU23114

EAUT3570

EAU23192

Gaz kolu ve telinin kontrol edilmesi ve yağlanması

Gaz kolunun çalışması her sürüş önce- sinde kontrol edilmelidir. Ayrıca tel, peri- yodik bakım tablosunda belirtilen aralik- larda Yamaha yetkili servisi tarafından yağlanmalıdır.

Gaz teli kauçuk bir kapakla korunmuştur. Kapağın güvenli olarak yerine oturduğundan emin olun. Kapak doğru takılmış olsa da su girişine engel olamayabilir. Bu nedenle özellikle motosikleti yıkarken, kablo kapağına doğrudan su tutmayın. Kablo veya kapak kirlenirse nemli bir bezle silin.

Ön ve arka fren kollarının yağlanması

Ön ve arka frenlerin pivot noktaları periyodik bakım ve yağlama tablosunda belirtilen aralıklarda bağlanmalıdır.

Orta ayağın kontrol edilmesi ve yağlanması

Orta ayağın durumu ve çalışması her sürüş öncesinde kontrol edilmeli ve ayak pivotları ve metal temas yüzeyleri gerektiğinde yağlanmalıdır.

EWA11301

UYARI

Orta ayak rahatça yukarı veya aşağı hareket etmiyorsa bir Yamaha Yetkili Servisi'nde kontrol ettirin. Yan ayak tam olarak kaldırılmış değilse yere temas ederek kontrolü kaybetmenize neden olabilir.

Önerilen yağ:

Lityum-sabun bazlı gres

EAU23272

Ön çatalın kontrol edilmesi

Ön çatalın durumu ve çalışması periyodik bakım ve yağlama tablosunda belirtilen aralıklarda aşağıda belirtilen yöntemle kontrol edilmelidir.

Durumunun kontrol edilmesi

İç borularda çizik, hasar veya aşırı yağ sızıntısı olup olmadığını kontrol edin.

Çalışmasının kontrol edilmesi

1. Motosikletin düz bir zemin üzerinde dik durmasını sağlayın. UYARI! Yaralanmalardan sakınmak için aracı güvenli bir şekilde destekleyin ve düşmesine izin vermeyin.

2. Ön freni uygularken çatalın sorunsuzca genişleyip sıkıştığını kontrol etmek amacıyla gidon üzerine birkaç defa bastırın.

Ön çatal rahatça hareket etmiyorsa veya bir hasar varsa, Yamaha Yetkili Servisi'nde kontrol ya da tamir ettirin.

PERİYODİK BAKIM VE AYARLAR

EAU45511

EAU23291

EAUT3760

Gidonun kontrol edilmesi

Aşınmış veya gevşek gidon rulmanları tehlikeli olabilir. Bu sebeple gidonun durumu ve çalışması periyodik bakım ve yağlama tablosunda belirtilen aralıklarda aşağıda belirtilen yöntemle kontrol edilmelidir.

1. Motosikleti orta ayak üzerine alın. UYARI! Yaralanmalardan sakınmak için aracı güvenli bir şekilde destekleyin ve düşmesine izin vermeyin.
2. Ön çatal ayakların alttaki uç kısımlarını tutun ve ileri geri hareket ettirmeye çalışın. Herhangi bir boşluk hissedilirse bir Yamaha Yetkili Servisi'nde direksiyonu kontrol ve tamir ettirin.

Tekerlek rulmanlarının kontrol edilmesi

Ön ve arka tekerlek rulmanlarının durumu ve çalışması periyodik bakım ve yağlama tablosunda belirtilen aralıklarda kontrol edilmelidir. Tekerlek göbeğinde boşluk varsa veya tekerlek iyi dönmüyorsa rulmanları bir Yamaha Yetkili Servisi'ne kontrol ettirin.

Akü

Bu model, bir VRLA (Valf Kontrollü Kurşun Asit) akü ile donatılmıştır. Elektrolit seviyesini kontrol etmenize ve saf su eklemenize gerek yoktur. Ancak, akü bağlantılarının kontrol edilmesi ve gerekli olduğunda ayarlanması gerekir.

EWA10760

!UYARI

- Akü elektroliti zehirli sülfürik asit içerir ve tehlikelidir, ciddi yaralanmalara ve yanıklara yol açabilir. Akü üzerinde çalışırken cilde, gözlere veya elbiselere temasından sakının. Cilde herhangi bir temas durumunda

aşağıdaki İLK YARDIM önlemlerini alın.

• DERİYLE TEMAS: Bol su ile yıkayın.
• YUTMA: Bol miktarda su veya süt için ve hemen doktora başvurun.
• GÖZLER: 15 dakika su ile yıkayın ve tıbbi yardım alın.
• Aküler patlayıcı özelliği sahip hidrojen gazı üretir. Bu nedenle kıvılcım, alev, sigara gibi koşulları aküden uzak tutun ve kapalı ortamlarda şarj ederken ortamı havalandırın.
• BÜTÜN AKÜLERİ ÇOCUKLARIN ULAŞAMAYACAKLARI YERLERDE SAKLAYIN.

ECA10620

DİKKAT

Akü hücre kapaklarını açmaya çalışmayın, aksi takdirde akü hasar görecektir.

Akü, panel A'nın arkasında yer almaktadır. Aküye erişebilmek için paneli sökün. (6-7 no'lu sayfaya bakın.)

Akünün şarj edilmesi

Akü boşalmış gibi görünüyorsa, en kısa sürede bir Yamaha Yetkili Servisi'nde şarj ettirin. Araçta ilave elektrikli aksesuarlar varsa akünün daha çabuk boşalaçağını unutmayın.

ECA16521

DİKKAT

VRLA (Valf Kontrollü Kurşun Asit) akü için tasarlanmış özel bir (sabit voltajlı) akü şarj aleti kullanılması gerekir. Normal tipteki akü şarj aleti aküye hasar verebilir.

Akünün muhafaza edilmesi

1. Araç bir ay veya daha uzun bir süre kullanılmayacaksa aküyü sökün, tam olarak şarj edin ve serin ve kuru bir yerde muhafaza edin. DİKKAT: Aküyü çıkartırken, anahtarın "OFF" konumunda olmasına dikkat edin, daha sonra aktı kutbunu sökmeden

önce eksi kutbunu sökün.

1. Akü iki aydan daha uzun bir süre kullanılmayacaksa, en az ayda bir defa kontrol edin ve şarjı çok düşükse tekrar tam olarak şarj edin.
2. Aküyü takmadan önce tamamen şarj edin. DİKKAT: Aküyü takarken, anahtarın "OFF" konumunda olmasına dikkat edin, daha sonra akü eksi kutbunu takmadan önce artı kutbunu takın.
3. Taktıktan sonra akü kutuplarının terminallere doğru olarak bağlanıp bağlanmadığını kontrol edin.
4. Kontak anahtarını üç saniye arayla üç defa ON konumundan OFF konumuna getirerek rölanti devri kontrol sistemini devreye sokun.

PERİYODİK BAKIM VE AYARLAR

DİKKAT

Aküyü tam olarak şarj edilmiş halde tutun. Şarj edilmemiş bir akünün saklanması, aküde kalıcı hasarlar oluşturabilir.

ECA16530 EAUT3750

Sigortaların değiştirilmesi

Sigorta kutusu, akü bölmesinin yanında, panel A'nın arkasında yer almaktadır (6-7 no'lu sayfaya bakın).

Sigorta atmış ise yenisi ile aşağıdaki talimatlara göre değiştirin.

1. Anahtarı "OFF (KAPALI) konumuna getirin ve ilgili elektrik devresini kapatın.

1

1. Yedek sigorta

2. Yanmış sigortayı çıkarın ve sonra da belirtilen amperajlı yeni sigortayı takın. UYARI! Tavsiye edilen-den daha yüksek amperli sigor-ta kullanmayın. Uygun olmayan değerde bir sigortanın takılması tüm elektrik sistemine hasar verebilir ve yangın çıkartabilir.

PERİYODİK BAKIM VE AYARLAR

Belirlenen sigortalar:

Ana sigorta:

20 A

Ateşleme sigortası:

7,5 A

Sinyal sistemi sigortası:

15 A

Far sigortası:

15 A

Yedek sigorta:

7,5 A

iPUCU

Ana sigortanın sökülüp takılması durumunda, rölanti devri kontrol sisteminin tekrar devreye sokulabilmesi için kontak anahtarını üç saniye aralıklarla üç defa ON konumundan OFF konumuna getirin.

1. Anahtarı "ON" (AÇIK) konumuna getirin ve cihazın çalışıp çalışmadını kontrol etmek için ilgili elektrik devresini açın.
2. Sigorta tekrar yanarsa elektrik devresini bir Yamaha Yetkili Servisi'nde kontrol ettirin.

EAUT3660

Far ampulünün değiştirilmesi

Bu modelde halojen far ampulü kullanılmaktadır. Ampul yanmış ise yenisi ile aşağıdaki talimatlara göre değiştirin.

EWA10760

UYARI

Aşağıdaki parçalara hasar vermemeye dikkat edin:

- Far ampulü

Ampulün cam kısmına dokunmaktan kaçının. Bu kısmı yağdan uzak tutun, aksi takdirde ampul camının ışık geçirgenliği, ampulün parlaklığı ve ömrü olumsuz etkilenecektir.

Ampule yağ bulaşırsa veya parmak izi kalırsa alkol veya tinere batırılmış temiz bir bezle iyice silin.

• Far cami
• Far camına herhangi bir etik-et veya film yapıştırmayın.

• Belirtilen değerden daha yüksek vat değerinde ampul kullanmayın.

• Rüzgarlık A'yı far birimiyle birlikte çıkarın. (6-7 no'lu sayfaya bakın.)

• Far ampulü kapağını ayırın ve far ampulü bağlantısını ayırın.

1. Far bağlantısı
2. Far ampulü tutucusu
3. Far ampulü

PERİYODİK BAKIM VE AYARLAR

1. Far ampul tutucusunu ayırın ve yanmış ampulü çıkarın.
2. Yeni ampulü yerine takın ve ampul tutucusuyla sabitleyin.
3. Far bağlantısını takın ve ampul ka- pagını yerleştirin.
4. Rüzgarlığı far birimiyle beraber ta- kın.
5. Gerekli olduğu takdirde far ayarını bir Yamaha Yetkili Servisi'nde yaptırabilirsiniz.

EAU24181

Park/fren lambasi

Bu modelde LED tipi park/fren lambası mevcuttur.

Stop/fren lambası yanmazsa elektrik devresini bir Yamaha Yetkili Servisi'nde kontrol ettirin.

EAUT3650

Ön sinyal ampulünün değiştirilmesi Ön sinyal lambası ampulü çalışmadığında aşağıdaki işlemleri takip ederek ampulü değiştirebilirsiniz.

1. Rüzgarlık A'yi çıkarın. (6-7 no'lu sayfaya bakın)
2. Saat yönünün tersine doğru çevirerek soketi (ampulle birlikte) çıkarın.

1. Sinyal lambası ampulü soketi

PERİYODİK BAKIM VE AYARLAR

1. Sinyal lambası ampulü

2. Yanmış ampulü bastırarak saat yönünün tersinde çevirip çıkarın.

3. Sokete yeni bir ampul takın, içeri doğru bastırın ve durma noktasına kadar saat yönünde çevirin.

ECAU0080

DİKKAT

Sinyal ampulünün vat değeri tavsiye edilen değerden farklıysa, sinyal lambasının yanma frekansı değişebilir.

1. Saat yönünde çevirerek soketi (ampulle birlikte) takın.

2. Rüzgarlığı takın.

EAUT3640

Park lambası ampulünün değiştirilmesi

Bir park lambası ampulü yanarsa diğeri ile aşağıdaki talimatlara göre değiştirin.

1. Rüzgarlığı A çıkarın. (6-7 no'lu sayfaya bakın.)
2. Saat yönünün tersine doğru çevirerek soketi (ampulle birlikte) çıkarın.

1. Yardımcı lamba ampulü soketi

1. Park lambası ampulü

2. Yanmış ampulü çekerek çıkarın.

3. Sokete yeni bir ampul takın.
4. Saat yönünde çevirerek soketi (ampulle birlikte) takın.
5. Rüzgarlığı takın.

PERİYODİK BAKIM VE AYARLAR

EAUT3670

Arka sinyal lambası ampulünün değiştirilmesi

1. Vidaları sökerek sinyal lambası lensini çıkarın.

1. Arka sinyal lambası ampulü

2. Yanmış ampulü bastırarak saat yönünün tersinde çevirip çıkarın.

3. Sokete yeni bir ampul takın, içeri doğru bastırın ve durana kadar saat yönünde çevirin.

ECAU0080

DİKKAT

Sinyal ampulünün vat değeri tavsiye edilen değerden farklıysa, sinyal lambasının yanma frekansı değişebilir.

1. Vidalayarak camı takın. DİKKAT: Vidayi aşırı sıkmayın, aksi takdirde cam kırılabilir.

EAU24330

Plaka lambasi

Plaka lambası yanmazsa Yamaha Yetkili Servisi'nde elektrik devresini kontrol ettirin ya da ampulü değiştirin.

EAU25881

EWA15141

Arıza Giderme

Her ne kadar Yamaha motosikletleri fabrikadan teslim edilmeden önce sıkı bir kontrolden geçseler de, kullanma sırasında arızalar meydana gelebilir. Yakıtta, sıkıştırma veya ateşleme sistemindeki herhangi bir sorun, çalıştırmada zorluğa ve güç kaybına neden olabilir.

Arıza teşhis tablosu, önemli parçaların kendi kendinize kontrol etmeniz için hızlı ve kolay bir yöntem sunar. Ancak motosikletiniz herhangi bir tamir gerektiriyorsa bir Yamaha Yetkili Servisi'ne götürün. Yamaha Yetkili Servisleri'ndeki teknisyenler motosikletinize doğru bakımı yapmak için gerekli aletlere, tecrübeye ve bilgiye sahiptir.

Sadece orijinal Yamaha parçaları kullanın. Taklit parçalar, Yamaha parçalarına benzeyebilir fakat kaliteleri genellikle çok düşüktür. Dolayısıyla, daha kısa ömürlüdür ve yüksek tamir masraflarına sebep olabilir.

UYARI

Yakıt sistemini kontrol ederken sigara içmeyin ve etrafta fırınların su ısıtıcılarının veya fırınların pilot lambaları da dahil olmak üzere açık alev veya kıvılcım olmadığından emin olun. Yakıt veya yakıt buharı alev alabilir veya patlamaya neden olabilir ve böylece can ve mal güvenliğiniz hasar görebilir.

EAU42704

Ariza tespit tablosu

Marş sorunları ya da zayıf motor performansı

Motorun hararet yapması

EWAT1040

! UYARI

• Motor ve radyatör sıcakken radyatör kapağını açmayın. Sıcak su ve buharın basınçla fournirması yanmanıza sebep olabilir. Motor soğuyana kadar bekleyin.
• Radyatör kapağının üstüne havlu gibi kalın bir bez yerleştirin ve fazla basıncın çıkmasını sağlamak için radyatör kapağını saat yönünün tersine, durdurma parçasına doğru yavaşça çevirin. Tıslama sesi kesildiğinde kapak üzerine bastırken saat yönünün tersine doğru çevirin ve kapağı çıkarın.

IPUCU

Soğutma suyu temin edilemiyorsa çeşme suyu kullanılabilir fakat en kısa sürede soğutma suyu ile değiştirilmelidir.

EAU37833

Mat renk uyarısı

ECAU0080

DİKKAT

Bazı modellerde mat renkli cilalı parçalar bulunur. Aracı temizlemeden önce, kullanılacak ürünler hakkında tavsiye almak için bir Yamaha Yetkili Servisi'ne danışın.

Bu parçaları temizlerken fırça, sert kimyasal maddeler veya temizlik maddelerinin kullanılması, ürünlerin yüzeyini çizer veya yüzeye hasar verir. Mat renkli cilalı parçalara pasta da uygulanmamalıdır.

EAU26094

Bakım

Bir motosiklette kullanılan etkileyici teknoloji motosiklete hassas özellikler katmaktadır. Kullanılan yüksek kaliteli parçaların hepsi pasa ve aşınmaya dayanıklı değildir. Paslanmış bir egzoz borusu arabada çok dikkat çekmese de, motosiklette çok çirkin görünür. Ancak sık ve düzgün bakım motosikletinizin güzel görünmesini sağlayacak, ömrünü uzatacak ve performansını korumasına imkan tanıyacaktır.

Temizlikten önce

1. Motor soğuduktan sonra susturu- cu borusunun ucuna plastik bir tor- ba geçirin.
2. Buji başlığı da dahil olmak üzere bütün kapakların ve elektrik konektörlerinin sıkıca takılmış olduğundan emin olun.
3. Karter üzerindeki yağ yanığı gibi çıkarılması zor kirleri bir yağ temizleme maddesi ve fırçayla temizleyin, ama hiçbir zaman bu tür ürünleri keçelere, contalara ve tekerlek

akslarına sürmeyin. Kiri ve yağ temizleyicisini mutlaka suyla iyice temizleyin.

Mat renk uyarısı

ECA10783

DİKKAT

• Güçlü asit içeren temizleyicile-ri özellikle teller için kullanmaktan kaçının. Çıkarılması zor kiri çıkartmak için bu ürünleri kullanırsanız, belirtilenden daha uzun süre yüzeyde bırakmayın. Suyla tümünü akıttıktan sonra bölgeyi hemen kurutun ve paslanmaya karşı koruyucu sprey sıkın.
• Yanlış temizlik plastik parçalara (rüzgarlık, panel, ön cam, far camları, gösterge camları, vb.) ve susturuculara zarar verebilir. Plastik parçaları temizlemek için sadece yumuşak temiz bir bez veya sünger kullanın. Bununla birlikte, plastik parçalar suyla tamamen temizlenemezse, suyla birlikte seyreltilmiş hafif bir deterjan kullanılabilir. Plastik par-

çalar için zararlı olduğundan dolayı herhangi bir deterjan kalıntısı kalmaması için yeterli suyla durulama yaptığınızdan emin olun.

• Plastik parçaları temizlerken sert kimyasal maddeler kullanmayın. Güçlü veya aşındırıcı temizlik ürünleri, kimyasal çözücü veya tiner, yakıt (benzin), pas çıkarıcılar veya önleyiciler, fren hidroliği, antifriz veya elektrolit bulaşmış bez veya sünger kullanmaktan kaçının.
• Yüksek basınçlı su ve buharlı temizleme aletlerini kullanmayın, çünkü aşağıda belirtilen parçalarda su sızıntısına ve bozulmaya neden olabilir: contalar (tekerlek rulmanlarında, salınım kolu yataklarında, rulmanlarda, çatalda ve frenlerde) elektrikli parçalar (konektörler, bağlantılar, göstergeler, düğmeler ve lambalar), havalandırma hortumları ve havalandırmalar.
• Matlaşmaya ve çizilmeye ne-

den olacağından güçlü temizleyiciler ve sert süngerler kullanmayın. Bazı plastik temizleyicileri ön rüzgarlıkta çizikler oluşturabilir. Herhangi bir leke bırakmadığından emin olmak için temizlik malzemelerini rüzgarlığın görün meyen küçük bir kısmı üzerinde deneyin. Rüzgarlık çizilirse, yıkamadan sonra kaliteli bir plastik cilalama maddesi kullanın.

Normal kullanımdan sonra

Kiri, yumuşak deterjanlı ılik suyla ve temiz, yumuşak bir süngerle temizleyin, daha sonra bolca temiz suyla durulayın. Zor ulaşılan parçaları temizlemek için şişe fırçası ya da diş fırçası kullanın. Temizlenecek bölgeye temizleme işleminden birkaç dakika önce ıslak bir bez örtülürse, zor kirler ve böcekler daha kolay temizlenecektir.

Yağmurda, deniz kenarında veya tuz dökülmüş yollarda kullandıktan sonra Deniz tuzu veya kışın yollara dökü-

len tuz, suyla birlikte aşırı derecede zararlıdır. Yağmurda, deniz kenarında veya tuz dökülmüş yollardaki her kullanımdan sonra aşağıdaki tavsiyeleri uygulayın.

iPUCU

Kışın dökülen tuz, bahar aylarında da yollarda kalabilir.

1. Motor soğuduktan sonra motosikleti soğuk su ve sabunla temizleyin. DİKKAT: Tuzun hasar verici etkisini artıracağından, ılık su kullanmayın.
2. Paslanmayı önlemek için bütün metal yüzeylere (krom ve nikel kaplanmış yüzeylere) paslanmaya karşı sprey sıkın.

Temizledikten sonra

1. Motosikleti güderi veya emici bir bezle kurulayın.
2. Egzoz sistemi dahil olmak üzere, krom, alüminyum ve paslanmaz çelik parçaları parlatmak için krom cilası kullanın. (Isı nedeniyle paslanmaz çelik egzoz sisteminin ren-

gini kaybetmesi cilayla engellene-bilir.)

1. Paslanmayı önlemek için, bütün metal yüzeylere (krom ve nikel kaplı yüzeylere) paslanmaya karşı koruyucu sprey sıkın.
2. Klasik bir temizleyici olan sprey yağ kullanın ve arta kalan kirleri bununla giderin.
3. Taşlar vb. yüzünden oluşan küçük boya hasarlarını rötuşlayın.
4. Bütün boyalı yüzeyleri vakslayın.
5. Saklamadan veya üstünü örtmeden önce motosikleti tamamen kurulayın.

EWA10942

! UYARI

Fren veya lastikler üzerindeki kirletici veya bulaşıcı maddeler kontrol kaybına neden olabilir.

- Frenlerde ve lastiklerde yağ veya vaks kalmamasına dikkat edin. Gerekli olduğu takdirde, sıradan bir fren diski temizleyi-cisiyle fren disklerini ve balata-larını temizleyin ve lastikleri yumuşak bir deterjan ve ılık suyla

yıkayın.

- Daha sonra motosikletin frenlerini ve dönüşlerdeki tepkisini test edin.

ECA10800

DİKKAT

• Sprey yağ ve vaksi az miktarda kullanın, fazlasını silin.
• Plastik parçaları hiçbir zaman sprey yağ ve vaks kullanarak temizlemeyin, uygun bir temizlik malzemesiyle temizleyin.
• Çizici cila bileşimlerini kullan- mayın, çünkü boyayı aşındırır.

iPUCU

• Kullanılacak ürünler hakkında tavsiye almak için bir Yamaha Yetkili Servisi'ne danışın.
• Yıkama, yağmurlu hava veya nemli iklim ön farın camının buğulanmasına sebep olabilir. Ön farı kısa bir süre yakmak camdaki nemin giderilmesine yardımcı olabilir.

EAU36563

Saklama

Kısa süreli

Motosikletinizi her zaman serin, kuru bir yerde ve gerektiğinde toza karşı gözenekli bir örtüyle muhafaza edin. Motosikleti örtmeden önce motorun ve egzoz sisteminin soğuk olduğundan emin olun.

ECA10820

DİKKAT

• Motosikleti iyi havalandırılmayan bir odada muhafaza etmek veya ıslakken örtüyle üzerini kapatmak, su birikmesine ve neme neden olacak ve paslanmaya yol açacaktır.
• Paslanmayı önlemek için, aracı nemli mahzenlerde, ahırlarda (amonyak bulunduğundan) ve güçlü kimyasal maddelerin saklandığı yerlerde muhafaza etmeyin.

Uzun süreli

Motosikletinizi birkaç aylığına kullanma-yacaksanız:

1. Bu bölümün “Bakım” kısmındaki bütün talimatları uygulayın.
2. Yakıt deposunu paslanmadan ve yakıtı bozulmadan korumak için depoyu doldurun ve (varsa) yakıt stabilizörü ekleyin.
3. Silindir, piston, segman vb. parçaları paslanmaya karşı korumak için aşağıdakileri uygulayın:

a. Buji kapağını ve bujiyi sökün.
b. Buji deliğine bir çay kaşığı motor yağı koyun.
c. Buji kapağını bujiye takın ve elektrotların şası alması için bujiyi silindir kapağına temas etti-rin. (Bu işlem bir sonraki adım-da kıvılcımlanmayı önleyecektir.)
d. Marşa basarak motoru birkaç kez çevirin. (Bu işlem silindir duvarını yağ ile kaplayacaktır.)
e. Buji başlığını bujiden ayırın, bujiyi takın ve sonra da buji başlığını takın. UYARI! Kılılcım yüzünden hasar görmemek ve yaralanmamak için, motoru çalıştırırken buji elektrotları-

na şasi bağlantısı yaptırın.

1. Bütün kolların ve pedalların ve de orta ve yan ayakların pivot noktalarını ve tüm kumanda tellerini yağlayın.
2. Lastik hava basıncını kontrol edin ve gerekirse doğru basınca ayarlayın, daha sonra iki tekerlek de yere temas etmeyecek şekilde motosikleti kaldırın. Veya lastiklerin bozulmasını önlemek için her ay tekerlekleri biraz döndürün.
3. İçine nem girmesini önlemek için susturucu borusunun ucunu plastik bir torbayla kapatın.
4. Aküyü sökün ve tamamen şarj edin. Kuru, serin bir yerde saklayın ve ayda bir şarj edin. Aküyü çok soğuk veya sıcak bir ortamda saklamayın (0°C'den düşük veya 30°C'den fazla). Akünün muhafaza edilmesi ile ilgili daha fazla bilgi için 6-26 no'lu sayfaya bakın.

iPUCU

Motosikletin muhafazasından önce, gerekli tüm onarımları yapın.

TEKNİK ÖZELLİKLER

EAU50910

Ebatlar

Toplam uzunluk

1990 mm

Toplam genişlik

690 mm

Toplam yükseklik

1.135 mm

Sele yüksekliği

785 mm

Aks mesafesi

1385 mm

Zemin açıklığı

140 mm

Minimum dönüş yarıçapı

2100 mm

Ağırlık

Yüksüz ağırlık

142 kg

Motor

Motor tipi

Sıvı soğutmalı, 4 zamanlı, SOHC

Silindir düzeneği

Tek silindir

Hacim

155 cm 3

Çap x strok

58.0 x 58.6 mm

Sıkıştırma oranı

11.00:1

Marş sistemi

Elektrikli marş motoru

Yağlama Sistemi

Islak yağ hazneli

Motor yağı

Tavsiye edilen marka

YAMALUBE

Tipi

SAE 10W-40, 10W-50, 15W-40, 20W-40

veya 20W-50

SAE 10W-40 SAE 10W-50 SAE 15W-40 SAE 20W-40 SAE 20W-50 -20 -10 0 10 20 30 40 50 °C

Tavsiye edilen motor yağı sınıfı

API servis SG tip veya daha yüksek,

JASO standart MA

Motor yağı miktarı

Düzenli yağ değişimi

1.10 L

Son şanzıman yağı

Tipi

SAE 10W-30 tipi SE motor yağı

Miktar

0.20 L (0.21 US qt, 0.18 Imp.qt)

Soğutma sistemi

Soğutma suyu haznesi kapasitesi

(maksimum seviye işaretine kadar)

0,25 L

Hava filtresi

Hava filtresi elemanı

Yağlı kağıt

Yakıt

Tavsiye edilen yakıt

Yalnızca normal kurşunsuz benzin

Yakıt deposu kapasitesi

8.0 L

Gaz kelebeği gövdesi

Tanımlama işareti

52S1 01

Üretici

AISAN

Buji(ler)

Üretici/model

NGK / CPR9EA-9

Buji tırnak aralığı

0.8-1.0 mm

Debriyaj

Debriyaj tipi

Kuru, santrifüj otomatik

Şanziman

Birincil redüksiyon oranı

1.000

İkincil redüksiyon oranı

10.320 (46 / 13 x 35 / 12)

Son dişli

Vites

Şanzıman tipi

V-kayışı otomatik

Şasi

Şasi tipi

Alt şasi

TEKNİK ÖZELLİKLER

Kaster açısı

23.83 derece

Kaster izi

84 mm

Ön lastik

Tipi

İç lastiksiz

Ebat

100 / 80 - 16M/C 50P

Üretici/model

DURO / DM1157F

Arka lastik

Tipi

İç lastiksiz

Ebat

120 / 80 - 16M/C 60P

Üretici/model

DURO / DM1157

Yükleme

Maksimum yük

179 kg

Lastik hava basıncı

(lastikler soğukken ölçülür)

Yük durumu

90 kg

Ön

175 kPa (1.75 kgf/cm ^2 , 25 psi, 1.75 bar)

Arka

200 kPa (2.00 kgf/cm ^2 , 29 psi, 2.00 bar)

Yük durumu

90 kg - maksimum yük

Ön

175 kPa (1.75 kgf/cm ^2 , 25 psi, 1.75 bar)

Arka

225 kPa (2,25 kgf/cm ^2 , 33 psi, 2,25 bar)

Ön tekerlek

Jant tipi

Dökme jant

Jant ebadi

J 16M/C x MT2.50

Arka tekerlek

Jant tipi

Dökme jant

Jant ebadi

J 16M/C x MT2.75

Ön fren

Tipi

Tek diskli fren

Çalışma şekli

Sağ elle çalıştırma

Belirtilen tipte fren hidroliği

DOT 4

Arka fren

Tipi

Kampana fren

Çalışma şekli

Sol elle çalıştırma

Ön süspansiyon

Tipi

Teleskopik çatal

Yay/amortisör tipi

Helezon yay/yağlı amortisör

Tekerlek hareket mesafesi

100.0 mm

Arka süspansiyon

Tipi

Salıncak

Yay/amortisör tipi

Helezon yay/gazlı-yağlı amortisör

Tekerlek hareket mesafesi

92.0 mm

Elektrik sistemi

Ateşleme sistemi

TCI

Şarj sistemi

AC manyetosu

Akü

Model

GT7B-4

Voltaj, kapasite

12 V, 6.5 Ah

Far

Ampul tipi

Halojen ampul

Ampul voltajı, vat x miktar

Far

12 V, 55 W x 2

Park/fren lambası

12V, 0.25 / 1.4W x 1 (LED GRUBU)

Ön sinyal lambası

12 V, 10.0 W x 2

Arka sinyal lambası

12 V, 10.0 W x 2

Yardımcı lamba

12 V, 5.0 W × 2

Plaka lambası

12 V, 5.0 W x 1

Gösterge aydınlatması

12V, LED x 6

Uzun huzme gösterge lambası

12V, LED x 1

TEKNİK ÖZELLİKLER

Sinyal gösterge lambası

12V, LED x 2

Soğutma suyu sıcaklığı uyarı lambası

12V, LED x 1

Motor arızası uyarı lambası

12 V, LED x 1

Sigortalar

Ana sigorta

20,0 A

Far sigortası

15,0 A

Sinyal sistemi sigortası

15.0 A

Ateşleme sigortası

7,5 A

Yedekleme sigortası

7,5 A

Yedek sigorta

20,0 A x 1

Yedek sigorta

7,5 A x 1

Yedek sigorta

15,0 A x 1

KULLANICI BİLGİLERİ

EAU48612

EAU26410

EAU26490

Tanımlama numaraları

Araç tanıtım numarası, model etiket numarası bilgilerini, Yamaha Yetkili Servisi'nden yedek parça siparişi yapacığınız zaman veya motosikletinizin çalınması durumunda yardımcı olması amacıyla aşağıda belirtilen yerlere yazın.

ARAÇ TANITIM NUMARASI:

Empty rectangular frame with no text, symbols, or content inside

MODEL ETİKETİ BİLGİSİ:

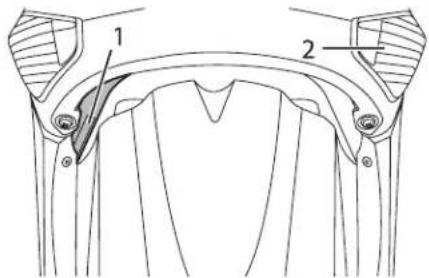

Araç tanıtım numarası

1. Araç tanıtım numarası
2. Ön sinyal lambası

Araç tanıtım numarası şası üzerine basılmıştır.

IPUCU

Motosiklet tanıtım numarası motosikletinizi tanıtmak ve trafik tescilini yaptırmak için kullanılır.

Model etiketi

Model etiketi selenin alt kısmına yapıştırlımıştır. (3-11 no'lu sayfaya bakın.) Bu etiketteki numarayı ilgili kutuya yazın. Bu bilgiler Yamaha Yetkili Servisleri'nden yedek parça sipariş ederken gerekecektir.

Dizin

A

Akü 6-25

Amortisör grubu 3-13

Araç tanıtım numarası 9-1

Ariza giderme 6-32

Arıza tespit şemaları 6-33

Arka fren kolu boşluğu, ayarlanması ...... 6-19

Arka saklama bölmesi 3-13

Arka/fren lambası 6-29

Avadanlık 6-2

B

Bagaj tutucusu 3-14

Bakım 7-1

Bakım ve emisyon kontrol sistemi 6-3

Bujiler, kontrolü 6-9

C - C

Çok fonksiyonlu ekran 3-3

F

Far ampulü, değiştirilmesi 6-28

Fren hidroliği seviyesi, kontrolü 6-21

Fren hidroliği, değiştirilmesi 6-22

Fren kolu, arka 3-8

Fren kolu, ön 3-7

Fren kolu, yağlanması 6-23

Fren pabuçları ve balataları, kontrolü ..... 6-20

Frenleme 5-2

G

Gaz elciği boşluğu, kontrol 6-16

Gaz kolu ve kablosu, kontrol edilmesi ve yağlanması 6-23

Gidon düğmeleri 3-7

Gidon, kontrol edilmesi 6-25

Gösterge lambaları ve uyarı lambaları ...... 3-2

Güvenli kullanım bilgileri 1-5

Güvenlik bilgileri 1-1

H

Hava filtresi ve V-kayışı muhafazası hava filtresi elemanları 6-15

Hızlanma ve yavaşlama 5-2

K

Kablolar, kontrol edilmesi ve yağlanması .. 6-22

Kalkış 5-2

Mat renk uyarısı 7-1

Model etiketi 9-1

Motor alıştırma (rodaj) dönemi 5-3

Motor arızası uyarı lambası 3-3

Motor rölanti devri, kontrol edilmesi 6-16

Motor yağı 6-10

Motorun çalıştırılması 5-1

Muhafazası 7-3

0 - Ö

Orta ayak, kontrol edilmesi ve yağlanması 6-23

Ön çatal, kontrol edilmesi 6-24

Ön fren kolu boşluğu, kontrol 6-19

Ön saklama bölmesi 3-12

P

Panel, sökülmesi ve takılması 6-7

Parça yerleri 2-1

Park etme 5-4

Park lambası ampulü, değiştirme 6-30

Periyodik bakım ve yağlama 6-4

Plaka lambası 6-31

R

Reosta anahtari 3-7

S

Sele 3-11

Sigortalar, değiştirilmesi 6-27

Sinyal düğmesi 3-7

Sinyal gösterge lambaları 3-2

Sinyal lambası ampulü (arka), değiştirilmesi 6-31

Sinyal lambası ampulü (ön), değiştirilmesi 6-29

Soğutma suyu 6-13

Soğutma suyu sıcaklığı uyarı lambası ..... 3-2

Tanımlama numaraları 9-1

Taşiyici 3-14

Tekerlek rulmanları, kontrol edilmesi ..... 6-25

Tekerlekler 6-19

Teknik Özellikler 8-1

U

Uzun huzme gösterge lambası 3-2

Y

Yakıt 3-9

Yakıt deposu kapağı 3-8

Yakıt tüketimi, yakıt tasarrufuna yönelik öneriler 5-3

Yolcu ayak dinlendirme yeri 3-12

GARANTI ŞARTLARI

1-) Garanti süresi, aracın teslim tarihinden itibaren başlar ve İKİ yıl veya 30.000 km dir.
2-) Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir. Malın tamir süresi en fazla 20 iş günüdür. Bu süre, mala ilişkin arızanın servis istasyonuna, servis istasyonunun olmaması durumunda, malın satıcısı, bayii, acentası, temsilciliği, ithalatçısı veya imalatçısı-üreticisinden birisine bildirim tarihinden itibaren başlar. Bildirim telefon, faxs, e-posta, iadeli taahütlü mektup ve benzeri bir yolla yapılması mümkündür.
3-) Malın garanti süresi içerisinde gerek malzeme ve işçilik, gerekse montaj hatalarından dolayı arızalanması halinde, işçilik masrafi, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin tamiri yapılacaktır.
4-) Tüketici arızalana ürün için onarım hakkını kullanmışsa, malın garanti süresi içinde tekrar arızalanması veya tamiri için gereken azami sürenin aşılması veya tamirinin mümkün bulunmadığının anlaşılması hållerinde 6502 No lu Tüketicinin Korunması Hakkındaki Kanunun 11 inci maddesinde yer alan diğer seçimlik haklarını kullanabilir. Malın ayıplı olduğunu anlaşılması durumunda tüketici;

a) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,

b) Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme,

c) Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme,

d) İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini kullanabilir.

5-) Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.
6-) Tüketici şikayet ve itirazları konusundaki başvurular tüketici mahkemelerine ve tüketici hakem heyetlerine yapılabilir.

*BU ÜRÜNÜN KULLANIM ÖMRÜ GÜMRÜK VE TİCARET BAKANLIĞI TARAFINDAN 13.06.2014 TARİH VE 29029 SAYILI RESMİ GAZETE'DE YAYIMLANAN SATIŞ SONRASI HİZMETLER YÖNETMELİĞİ EKİ LİSTEDE TESPİT EDİLEN KULLANIM ÖMRÜ 10 (on) YILDIR.

İthalatçı firma:

Yamaha Motor San. Ve Tic. Ltd. Şti.

Fatih Mah. Yakacık Cad. No:19 Samandıra Sancaktepe / İstanbul

Tel: [phone] Fax: [phone] e-mail: [e-mail]

YETKİLİ SERVİSLER & SATICILAR

BAYI ADI	BAYI TIPİ	İL	İLÇE	ADRES	TELEFON
GIZERLER / GIZ-KAR MOTORLU ARAÇLAR TİC.A.Ş.	SATICI & SERVİS	ADANA	SEYHAN	ÇINARLI MAH.21 SOK.NO:6	0 322 457 80 80
BIBEROĞLU MOTOR	SATICI & SERVİS	ADANA	SEYHAN	ZİYAPASA MAH. KASIM GULEK BLV. KAYMAKCIOGLU APT. NO:10	0 532 156 03 03
MUSTAFA SERHAT DÜZEN-SERHAT MOTOR	SATICI & SERVİS	ADIYAMAN	MERKEZ	TURGUT REİS MAH.SAKARYA CAD.EMNİYET MÜD.KAR.NO:3/B	0 416 216 79 79
PAMUKOĞLU MOTOR	SATICI & SERVİS	AFYON	MERKEZ	DUMLUPINAR MAH. KAMIL MİRAZ CAD. BEYAZKÖŞK APT. NO: 13	0 272 212 20 00
BAYDAR MOTOSİKLET - AHMET BAYDAR	SATICI & SERVİS	ANKARA	ÇANKAYA	BİRLIK MAH. 435.CAD. NO:87/A ÇANKAYA	0 312 310 16 49
ETKİN TAŞİT ARAÇLARI TUR.INŞ.TİC.VE SAN.LTD.ŞTİ.	SATICI & SERVİS	ANTALYA	ALANYA	CUMHURIYET MAH. SARIKADIOĞLU CAD. ALANYUM AVM ARKASI NO:54/A	0 242 515 31 15
GÜVEN MOTOR-MEHMET SELDÜZ	SATICI & SERVİS	ANTALYA	FINIKE	SANAYİ SİT.NO:26 TURUNÇOVA	0 242 852 15 44
AKBULUT MOTOR	SATICI & SERVİS	ANTALYA	KAŞ	OTOGAR İçi NO:33/H	0 242 836 15 18
DADAŞ MOTOR	SATICI & SERVİS	ANTALYA	MERKEZ	TOPÇULAR MAH. ASPENDOS BULVARI NO:129 F	0 242 361 07 25
ANLAŞ TİCARET-ERHAN İLHAN	SATICI & SERVİS	ANTALYA	KUMLUCA	SANAYİ SİT.503 SOK. G BLOK NO:9	0 242 887 96 66
ERDEM MOTOR-ERDEM BUZKAN	SATICI & SERVİS	ANTALYA	MANAVGAT	KAVAKLI MAH.ANTALYA CAD.EMNİYET MÜD.KARŞISI NO:14	0 242 743 02 19
UTKU TİCARET-F.UTKU UYANIK	SATICI & SERVİS	AYDIN	MERKEZ	CUMHURIYET MAH. İZMİR BULVARI NO:40/A	0 256 214 80 88
YETGİNLER DAY.TÜK.MAM.KUY.OTO.SAN.VE TİC.LTD.ŞTİ.	SATICI & SERVİS	AYDIN	KUŞADASI	EGE MAH. TURGUT ÖZAL BULVARI NO:40/B	0 256 612 31 80
KARADAYI DAY. TÜK. MAL.	SATICI & SERVİS	AYDIN	NAZİLLİ	TÜRKOCAGI CAD. NO:58	0 256 312 22 22
MOTOHAN - FIRAT ÇALHAN	SATICI & SERVİS	BALIKESİR	MERKEZ	ATATÜRK MAH.YENİ HASTANE CAD.1/1 A	0 266 239 46 44
NARMANLAR TİCARET-ZAFER NARMAN	SATICI	BALIKESİR	GÖNEN	ORTA MAH.CUMHURIYET CAD.NO:25	0 266 774 18 69
SERKAN DAY.TÜK.MAL.TEK.SER.SAN.TİC.LTD.ŞTİ.	SATICI & SERVİS	BURSA	OSMANGAZİ	GAZİMİR MAH.MUDANYA CAD.ÇİĞDEM SOK.NO:24/A	0 224 234 79 66
KAPLAN TİCARET	SATICI & SERVİS	BURSA	İNEGÖL	SİNANBEY MAH.MURAT CAD.NO:28	0 224 715 24 44
TROIA MOTORLU ARACLAR INS. TURZ.SAN VE TİC.LTD.ŞTİ	SATICI & SERVİS	ÇANAKKALE	MERKEZ	ISMETPASA MAH. ULKER KORKUT SK. NO: 11 / A	0 286 217 01 70
DOSTLAR TİC.DAYANIKLI TÜKETİM MALLARI SAT.VE SERV.	SATICI & SERVİS	ÇORUM	OSMANCIK	HÜKÜMET CAD.AKŞEMSETTİN SOK.NO:13	0 364 611 83 24
ÖZHANLAR NAKİŞ.BİL.PAZ.TEK.MOT.DAY.TÜK.MAL.SAN.TİC.	SATICI & SERVİS	DENİZLİ	MERKEZ	UÇANCIBAŞI MAH.TURAN GÜNEŞ CAD.NO:29	0 258 263 29 99
KARDEŞLER MOTOR	SATICI & SERVİS	DİYARBAKIR	BİSMİL	ALTIOK MAH.ANKARA CAD.NO:86	0 412 415 60 57
ÖNDER BİSİKLET-SEYFEDDİN TÜRK	SATICI & SERVİS	DİYARBAKIR	BAĞLAR	5 NİSAN MAH.MEDİNE BULV.RUHAN 2 APT.ALTI NO:2	0 412 233 51 89
DADAŞ MOTOR	SATICI & SERVİS	DÜZCE	MERKEZ	KERVAN MEVKİI NO:188 D-100 KARAYOLU ÜZERİ	0 380 512 08 08
ESKISEHIR MOTORLU ARACLAR INS.TUR.TİC.SAN.LTD.STI.	SATICI & SERVİS	ESKİŞEHİR	MERKEZ	MUSTAFA KEMAL ATATURK CAD. 89/A	0 222 226 39 01
BAYİ ADI	BAYİ TİPİ	İL	İLÇE	ADRES	TELEFON
GAZİANTEP MOT.SAN.VE TİC.LTD.ŞTİ.	SATICI & SERVİS	GAZİANTEP	MERKEZ	SUYABATMAZ MAH.ŞEHİTLER CAD.NO:97 ŞAHİNBEY	0 342 221 01 11
ATİK MOTOR TİCARET-ŞIH MEHMET YILMAZ	SATICI & SERVİS	GAZİANTEP	İŞLAHİYE	BURHANIYE MAH.ATATÜRK BULVARI NO:36/A	0 342 863 28 48
USLU OTOMOTİV MOTORLU ARAÇLAR LTD.ŞTİ.	SATICI & SERVİS	HATAY	SAMANDAĞ	ATATÜRK MAH.ALAİDDİN CİLLİ CAD.NO:90/A	0 326 512 10 22
BESTAMİ SÖYLEMEZ MOT.ARAÇLAR TİCARETİ	SATICI & SERVİS	HATAY	KIRIKHAN	CUMHURİYET MAH.NURİYE ÇİVELEK CAD.NO:32/F	0 326 344 15 13
TAŞYÜREK MOTORLU ARAÇLAR TİC.LTD.ŞTİ.	SATICI & SERVİS	HATAY	İŞKENDERUN	PİRİREİS MAH.İSMET İNÖNÜ CAD.NO:243	0 326 613 64 55
TAŞYÜREK MOTORLU ARAÇLAR TİC.LTD.ŞTİ.	SATICI & SERVİS	HATAY	ARSUZ	CUMHURIYET CAD. AKDENIZ MAH. NO:37	0 326 643 29 40
ŞAHİNOĞLU TİCARET-SABAHATTİN ŞAHİNOĞLU	SATICI & SERVİS	HATAY	ANTAKYA	SÜREYYA HALEFOĞLU CAD.NO:24 ANTAKYA HATAY	0 326 213 70 40
SOYLU DAY.TÜK.MAL.	SATICI & SERVİS	HATAY	DÖRTYOL	SANAYİ MAH.ÇAYLI CAD.GARAJ ÜSTÜ 1 NOLU SOK.	0 326 712 72 79
UYGUN TİCARET-ŞAKİR UYGUN	SATICI	ISPARTA	MERKEZ	PİRİMEHMET MAH.MATBAALAR CAD.NO:36	0 246 218 65 84
KARDEŞ MOTOSİKLET SALİM KÖKSAL	SATICI & SERVİS	İSTANBUL	RAMİ	RAMİ YENİ MAH. KİŞLA CAD. NO:114 BEREÇ EYÜP	0 212 535 40 27
AYDIN MOTORLU ARAÇLAR SAN.VE TİC.LTD.ŞTİ.	SATICI & SERVİS	İSTANBUL	ŞİRİNEVLER	MİTHATPAŞA CAD. HAKAN İŞ MRK. NO:2/1-2-3	0 212 452 72 61
YILDIZ TİCARET KOLL ŞTİ.	SATICI	İSTANBUL	SİRKECİ	HABYAR MAH.PİRİREİS SOK.NO:11 SİRKECİ	0 212 520 01 38
YILDIZ ELEKT.MOT.ARÇ.TEKS.SAN.TİC.LTD.ŞTİ.	SATICI & SERVİS	İSTANBUL	ÜMRANİYE	NAMIK KEMAL MAH.SÜTÜĞÜ İMAM CAD.TEKSELVİ SOK.NO:8	0 216 523 37 37
DAYTONA MOTORLU ARAÇLAR	SATICI & SERVİS	İSTANBUL	KURUÇEŞME	SAHİLYOLU TRAMVAY CAD.NO:35	0 212 265 60 65
MOTOREDLINE SAT.VE SERV.HİZ.LTD.ŞTİ.	SERVİS	İSTANBUL	MASLAK	ATATÜRK OTO SAN. SİTESİ 2. KISIM 33. SOKAK NO:1375	0 212 270 81 70
MOTOLAND SERTAŞ TERZİ	SERVİS	İSTANBUL	ZEYTİNBURNU	SÜMER MAH.PROF.TURAN GÜNEŞ CAD.NO:14	0 212 664 19 84
TUNA OTOMOTİV TİC. LTD. ŞTİ.	SATICI & SERVİS	İSTANBUL	MALTEPE	ZÜMRÜTEVLER MAH. VİŞNE SOK. NO:3	0 216 441 72 42
ANADOLU MOTOR	SATICI & SERVİS	İSTANBUL	ATAŞEHİR	KAYİŞDAĞI CAD. NO:23
İZMİR MOTO MARKET	SATICI & SERVİS	İZMİR	MERKEZ	1649 SOK. No: 2 TURAN BAYRAKLI	0 232 372 73 72
SAYGIN TİCARET-ERTAN SAYGIN	SATICI & SERVİS	İZMİR	TİRE	GÜMÜŞPALA CAD.NO:31 TİRE İZMİR	0 232 512 10 15
PAKSOY KUYUMCULUK İNŞ.OTM.SAN.TİC.LTD.ŞTİ.	SATICI & SERVİS	İZMİR	BERGAMA	BAHÇELİEVLER MAH.ATATÜRK BULVARI NO:242	0 232 633 16 00
BEYDAĞLI MOTOMARKET MEHMET YEŞİL	SATICI & SERVİS	İZMİR	ÖDEMİŞ	TÜRKMEN MAH.ORDU CAD.NO:46	0 232 544 50 43
KIZILKAYALAR GİYİM VE DAY.TÜK.MAL.TİC. A.Ş	SATICI	İZMİR	MENEMEN	M.PAŞA CAD.NO:62	0 232 832 11 44
DİLEK TİCARET SABRİ DİLEKÇİ	SATICI & SERVİS	KASTAMONU	MERKEZ	YALÇIN CAD.HOROZOĞLU SOK.4/A	0 366 214 40 66
GÜLCE MOTOR VE DAY.TÜK.MALZ.PAZ.SAN.TİC.LTD.ŞTİ.	SATICI & SERVİS	KIRKLARELİ	MERKEZ	DEMİRİŞ MAH.KARAUMUR CAD.PAZAR ÇİKMAZI NO:8	0 288 214 21 34
TÜRKAY TİCARET-FEZULLAH TÜRKAY	SATICI	KİLİS	MERKEZ	CUMHURİYET MEYDANI BELEDİYE SARAYI ALTI NO:21	0 348 814 60 00
MESUT BEKİRMUSTAFAOĞLU MOT.TAM.YED.PAR.	SERVİS	KİLİS	MERKEZ	MERCİDABIK CAD.NO:39	0 348 814 32 20
ŞİŞMAN MOT.BİS.İTH.İHR.TAAH.TUR.SAN.TİC.LTD.ŞTİ.	SATICI & SERVİS	KOCAELİ	İZMİT	KADIKÖY MAH.BAGDAT CAD.OKUR SOK.NO:51	0 262 323 18 96
ETSP OTOMOTİV	SATICI & SERVİS	KONYA	MERKEZ	MUSALLA BAĞLARI MAH.BELH CAD.NO:39-41 KONYA	0 332 235 51 15
ARZUM MOTOSİKLET	SATICI & SERVİS	KÜTAHYA	MERKEZ	SANAYİ SİTESİ 9.SOK.NO:32	0 274 231 91 62
ÜÇ A ALİEKBER, ALİBERK, ATAKAN MOTOR TİC.LTD.ŞTİ.	SERVİS	MALATYA	MERKEZ	ŞİFA MAH.KÖY VE İLÇE TERMINALİ NO:3	0 422 325 20 71
DAĞLILAR DAY.TÜK.MAL.PAZ.TİC.SAN.LTD.ŞTİ.	SATICI & SERVİS	MANİSA	MERKEZ	İBRAHİM GÖKÇEN BULVARI NO:43	0 236 238 20 61
ERDAL DAY.TÜK.LTD.ŞTİ.	SATICI	MANİSA	TURGUTLU	TURAN MAH.ATATÜRK BULVARI NO:158	0 236 313 97 68
OĞUZ ÖZDEN MOT.TAM.VE YED.PARÇA	SERVİS	MANİSA	TURGUTLU	ALTAY MAH.ÜNAL SOK.NO:3	0 236 313 34 39
AKSEL MOTOR	SATICI & SERVİS	MANİSA	SALİHLİ	ESKİ CAMİ MAH.46 SOK.NO:7	0 236 713 93 10
ÇELİK MOTORLU TAŞITLAR	SATICI	MANİSA	ALAŞEHİR	FEVZİPAŞA CAD.NO:35	0 236 653 13 97
ALİ BELER MOTOSİKLET TAMİRİ VE YEDEK PARÇA TİC.	SERVİS	MANİSA	ALAŞEHİR	YENİ SANAYİ SİT.Z.BLOK NO:1	0 236 653 47 27
YEŞİLYURT DAY.TÜK.MAL.MOT.LU MOT.SUZ TAŞ.ARAÇ İNŞ.TİC.SAN.LTD.ŞTİ.	SATICI & SERVİS	MERSİN	ERDEMLİ	MERKEZ MAH.MENDERES CAD.NO:11/B	0 324 515 15 76
KADIOĞLU TİCARET-ARİF KADIOĞLU	SATICI & SERVİS	MERSİN	SİLİFKE	SARAY MAH.İNÖNÜ CAD.NO:74	0 324 714 25 02
EKİNTAŞ A.YAKIT KİMYA TAŞ.İNŞ.GIDA SAN.VETİC.LTD.ŞTİ.	SATICI & SERVİS	MERSİN	MERKEZ	PİRİREİS MEVKİİ İNÖNÜ BULVARI UĞURCAN APT.196/C	0 324 331 18 80
EKİNTAŞ A.YAKIT KİMYA TAŞ.İNŞ.GIDA SAN.VETİC.LTD.ŞTİ.	SATICI & SERVİS	MERSİN	TARSUS	82 EVLER MAH. ADANA CAD. NO:74	0 324 622 11 46
YILMAZ OTO - YILMAZ BULUT	SATICI & SERVİS	MERSİN	ANAMUR	YEŞİLYURT MAH.149 SOK. NO: 10/A	0 324 814 96 96
CENKAYA MOTOR	SATICI & SERVİS	MUĞLA	BODRUM	YOKUŞBAŞI MAH.CEVAT ŞAKİR CAD.NO:116/A	0 252 313 16 51
ÖZDÖNMEZ TİC.SAN.VE TUR.LTD.ŞTİ.	SATICI & SERVİS	MUĞLA	ORTACA	SANAYİ SİTESİ 4. BLOK NO:10	0 252 282 50 86
CENKAYA MOTOR	SATICI & SERVİS	MUĞLA	MARMARİS	ÇAMDİBİ MAH.ULUSAL EGEMENLİK CAD.NO:83	0 252 413 25 61
ORAN MOTOR	SATICI & SERVİS	MUĞLA	FETHİYE	Babataş mah.Adnan Menderes Bulvarı 73/A	0 252 612 63 64
KARDEŞLER TİC.SÜLEYMAN ÇİRKİN	SATICI & SERVİS	OSMANİYE	MERKEZ	İSTİKLAL MAH.M.ŞAHİN BULVARI NO:342	0 328 813 57 68
TURANOĞLU KARA DENİZ VAS.VE Y.SAN.İNŞ.TUR.TİC.LTD.ŞTİ.	SATICI & SERVİS	SAKARYA	ADAPAZARI	YEŞİLTEPE MAH.ORHANGAZİ CAD.NO:153	0 264 276 39 12
AKKAYA PAZARLAMA TİC.İNŞ.VE SAN.LTD.ŞTİ.	SATICI & SERVİS	ŞANLIURFA	MERKEZ	PAŞABAĞI MAH. KARAYOLLARI KARŞISI RECEP TAYYİP ERDOĞAN BULVARI MİLENYUM APT. NO:72	0 414 215 42 76
CÜNEYT UYANIKOĞLU MOTOSİKLET BAYİI	SATICI & SERVİS	ŞANLIURFA	AKÇAKALE	FEVZİ ÇAKMAK MAH.YÜKSEKOKUL KARŞISI NO:44	0 542 360 83 93
İŞİK TİCARET-SERVET IŞİK	SATICI & SERVİS	ŞANLIURFA	BİRECİK	MEYDAN MAH.HASTANE CAD.NO:42	0 414 652 75 14
ŞEYHMUS YAKAR-ŞAMPIYON KARDEŞLER	SATICI & SERVİS	ŞANLIURFA	SİVEREK	KALE MAH. SEYFİOĞLU CAD.NO:4/A	0 414 553 25 99
MESUT OTO-MESUT BİNGÖL	SATICI & SERVİS	ŞIRNAK	CİZRE	NUSAYBİN CAD.TEDAŞ KARŞISI NO:239	0 486 616 15 22
MOTOÇARŞI - KADIR YENIPAZARLI	SATICI & SERVİS	TEKİRDAĞ	MERKEZ	100. YIL MAH. EKREM TANTI CAD. HILAL SIT. NO:26/A	0 282 2616364
AHISKALIOĞLU KOLL.ŞTİ.	SATICI & SERVİS	TRABZON	MERKEZ	ANADOLU CAD.NO:6-E	0 462 325 38 23

İTHALATÇI FİRMA:

YAMAHA MOTOR SAN. VE TİC. LTD. ŞTİ.

FATİH MAH. YAKACIK CAD. NO:19 SAMANDIRA

SANCAKPETE / İSTANBUL

TEL: [phone] FAX: [phone]

E-mail: [e-mail]

GARANTI ŞARTLARI

1-) Garanti süresi, aracın teslim tarihinden itibaren başlar ve İKİ yıl veya 30.000 km dir.
2-) Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir. Malın tamir süresi en fazla 20 iş günüdür. Bu süre, mala ilişkin arızanın servis istasyonuna, servis istasyonunun olmaması durumunda, malın satıcısı, bayii, acentası, temsilciliği, ithalatçısı veya imalatçısı-üreticisinden birisine bildirim tarihinden itibaren başlar. Bildirim telefon, faxs, e-posta, iadeli taahütlü mektup ve benzeri bir yolla yapılması mümkündür.
3-) Malın garanti süresi içerisinde gerek malzeme ve işçilik, gerekse montaj hatalarından dolayı arızalanması halinde, işçilik masrafi, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin tamiri yapılacaktır.
4-) Tüketici arızalana ürün için onarım hakkını kullanmışsa, malın garanti süresi içinde tekrar arızalanması veya tamiri için gereken azami sürenin aşılması veya tamirinin mümkün bulunmadığının anlaşılması hållerinde 6502 No lu Tüketicinin Korunması Hakkındaki Kanunun 11 inci maddesinde yer alan diğer seçimlik haklarını kullanabilir. Malın ayıplı olduğunu anlaşılması durumunda tüketici;

a) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,

b) Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme,

c) Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme,

d) İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini kullanabilir.

5-) Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.
6-) Tüketici şikayet ve itirazları konusundaki başvurular tüketici mahkemelerine ve tüketici hakem heyetlerine yapılabilir.

*BU ÜRÜNÜN KULLANIM ÖMRÜ GÜMRÜK VE TİCARET BAKANLIĞI TARAFINDAN 13.06.2014 TARİH VE 29029 SAYILI RESMİ GAZETE'DE YAYIMLANAN SATIŞ SONRASI HİZMETLER YÖNETMELİĞİ EKİ LİSTEDE TESPİT EDİLEN KULLANIM ÖMRÜ 10 (on) YILDIR.

İthalatçı firma:

Yamaha Motor San. Ve Tic. Ltd. Şti.

Fatih Mah. Yakacık Cad. No:19 Samandıra Sancaktepe / İstanbul

Tel: [phone] Fax: [phone] e-mail: [e-mail]

İTHALATÇI FİRMA

YAMAHA MOTOR SAN. ve TİC. LTD. ŞTİ.

Fatih Mah. Yakacık Cad. No:23 Samandıra Sancaktepe / İstanbul

Tel: [phone]

Faks: (0216) 561 86 14

www.yamaha-motor.com.tr

ÜRETİCİ FİRMA

YAMAHA
