KULLANIM KILAVUZU AL 37 I ALTUS

Aspiratör Kullanma Kılavuzu

A 37 I

ALTUS

Lütfen önce bu kılavuzu okuyun!

Değerli Müşterimiz,

Modern tesislerde üretilmiş ve titiz kalite kontrol işlemlerinden geçirilmiş olan ürününüzün size en iyi verimi sunmasını istiyoruz.

Bunun için, bu kılavuzun tamamını, ürünü kullanmadan önce dikkatle okuyun ve bir başvuru kaynağı olarak saklayın.

Kullanma kılavuzu ürünü hızlı ve güvenli bir şekilde kullanmanıza yardımcı olur.

- Ürünü kurmadan ve çalıştırmadan önce kullanma kılavuzunu okuyun.

- Özellikle güvenlikle ilgili bilgilere uyun.

- Daha sonra da ihtiyacınız olabileceği için kullanma kılavuzunu kolay ulaşabileceğiz bir yerde saklayın.

- Ayrıca ürün ile birlikte ilave olarak verilen diğer belgeleri de okuyun.

Bu kullanma kılavuzunun başka modeller için de geçerli olabileceği unutmayın. Modeller arasındaki farklar kılavuzda açık bir şekilde vurgulanmıştır.

1 Güvenlik Uyarıları ......2
2 Cihazınızın Teknik Özellikleri 3
3 Cihazınızın Montajı 4-10
4 Cihazınızın Kullanılması....11
5 Bakım, Temizlik ve Nakliye......12
6 Tüketici Hizmetleri ......13

Rev. 30.11.06

• Aspiratörünüzün montajı yapılmadan fişini prize takmayınız.
• Kullanma voltajı 220 - 240 volttur.
• Aspiratörünüzün şebeke kablosuna topraklı fiş monte edilmiştir. Topraklama tesisatını ehliyetli bir elektrikçiye yaptırmayı ihmal etmeyiniz. Topraklama yapılmadan kullanılması halinde ortaya çıkabilecek kullanım zararından firmamız sorumlu olmayacaktır.
• Elektrik devresine kontak arasında en az 3 mm mesafe bulunan iki kutuplu bir anahtar monte ediniz.
• Sobaların bağlı olduğu bacalara, atık gazın atıldığı bacalara veya alev yükselen bacalara bağlantı yapmayınız.
• Aspiratörünüzün alt yüzeyi ile fırının üst yüzeyi arasındaki yüksekliken az 65 cm. olmalıdır.
• Aspiratörünüzü filtresiz çalıştırmayınız. Aspiratörünüzün çalışırken filtreleri yerinden çıkarmayınız.
• Aspiratörünüzün lambalarını uzun süre çalıştırdıktan sonra bu lambalara dokunmayınız. Isinan lambalar elinizi yakabilir.
• Kızartma yaparken aspiratörünüzü arada bir kontrol ediniz. Fazla ısınmış yağ davlumbazınıza sıçrayarak tehlike yaratabilir.
• Temizleme periyodik sürele uygun yapılmaz ise aspiratörünüzde yanma riski oluşabilir.
• Aspiratörünüzün altında yüksek alev oluşturmayınız. Aksi takdirde alüminyum filtredeki yağlar tutuşarak yangına neden olabilir.
• Gazlı ocak kullanıyorsanız, aspiratör çalışırken ocaklardan hiçbirini boş olarak

açık bırakmayın. Ocağın üzerinden kabınızı aldığınızda mutlaka ocağı kapatın. Pişirme kabını ocağın üzerinden almadan önce ocağı kapatmanızı tavsiye ederiz.

• Ocakların üzerine tencere veya tavayı koyduktan sonra aspiratörünüzü çalıştırınız.
• Mutfak havasının kokulardan ve yemek pişirirken oluşan buhardan iyi temizlenmesi için, pişirme veya kızartma işi bittikten sonra aspiratörünüzü bir süre daha çalıştırınız.
• Aspiratörünüz çalışırken, özellikle gazlı ocaklar ile birlikte aynı anda kullanıldığında ortama temiz hava girmesini sağlayınız.
• Ambalaj malzemeleri tehlike oluşturabileceği için çocuklardan uzak tutunuz.
• Eğer montaj sırasında dökülme veya dirsek yapılmazsa baca bağlantı borusunun uzunluğu 4 ile 5 metre kadar olabilir. Borunun 5 metreden daha uzun olması zorunluluğu varsa aspiratörünüzün dahili kullanımda karbon filtreli olarak çalıştırılması tavsiye olunur.
• Çocuğunuzun bu cihaz ile oynamadığından emin olunuz. Küçük çocuklara bu cihazı kullandırmayınız.
• Yukarıdaki uyarılara uyulmamasından kaynaklanan sorunlardan firmamız sorumlu olmayacaktır.
• Bu ürün evlerde kullanılmak üzere tasarlanmıştır.
• Aspiratörünüzün montajı için size en yakın Arçelik Yetkili Servisi'ne başvurunuz.

2 Cihazınızın Teknik Özellikleri

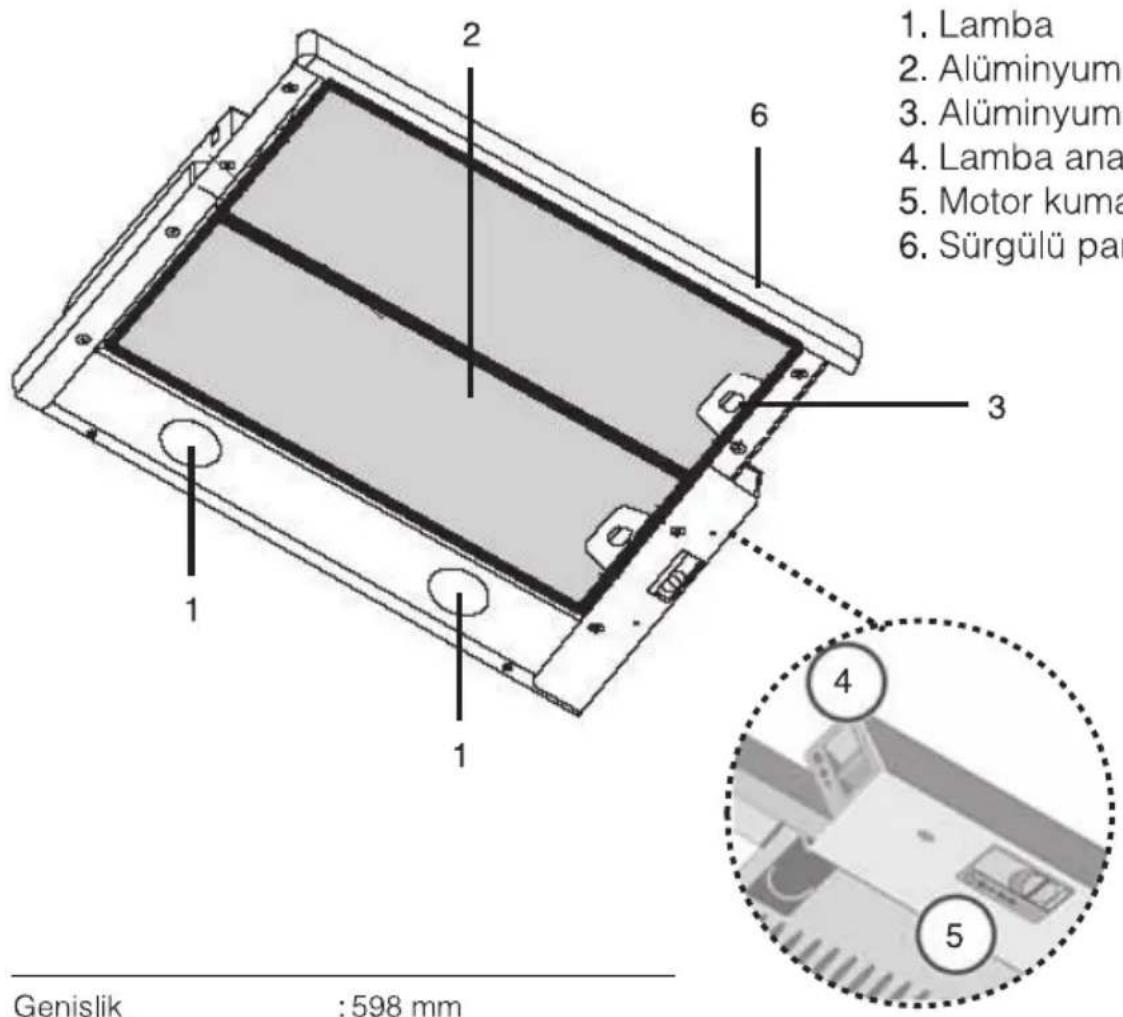

1. Lamba 2. Alüminyum 3. Alüminyum 4. Lamba ana 5. Motor kuma 6. Sürgülü pai 1 1 2 3 4 5 Genişlik : 598 mm

Genişlik	: 598 mm
Derinlik	: 300 mm (kapalı konum)452 mm (açık konum)
Yükseklik	: 175 mm
Besleme gerilimi	: 220-240 V ~ 50 Hz
Kumanda	: 3 kademeli
Lamba gücü	: 2 × 28 W
Hava çıkış borusu çapı	: 120 mm
Kapasite	: 375 m^3 / saat
Motor gücü	: 140 W
Toplam güç	: 196 W
Renk	: Beyaz

Ürünün üzerinde bulunan işaretlemelerde veya ürünle birlikte verilen diğer baskılı dökümanlarda beyan edilen değerler, ilgili standartlara göre labaratuar ortamında elde edilen değerlerdir, bu değerler, ürünün kullanım ve ortam şartlarına göre değişebilir.

Kullanım ömrü: 10 yıldır (Ürünün fonksiyonunu yerine getirebilmesi için yedek parça bulundurma süresi).

3

Cihazınızın Montajı

498 120 260 50 135 40 280 152 35 20 598

Aspiratörünüzün montajı için gerekli ürün ölçüleri üstteki şekilde verilmektedir.

3

Cihazınızın Montajı

Aspiratörünüzün montajı

Aspiratörünüzü mutfak mobilyasına üstten veya yanlardan monte edebilirsiniz. Aspiratörünüzün alt yüzeyi ile ocağınızın üst yüzeyi arasında en az 65 cm. olmalıdır.

Üstten montaj

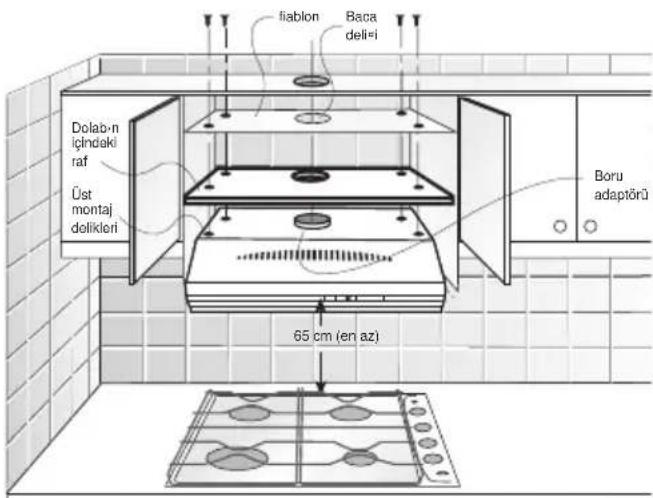

Aspiratörünüzün takılacağı dolabın tabanı (Şekil 1)'de gösterildiği gibi 135 mm yukarıda olmalıdır.

Aspiratörünüzü (Şekil 2)'de gösterildiği gibi yerleştirin.

4, 2 x 44.5 mm'lik vidayla dolabın altına bağlayın.

Eğer dolap tabanında montaj delikleri delinmemişse aspiratör yuvasına yerleştirdikten sonra gövdenin içinde 3.5 x 16 mm'lik vidalarla dolabın tabanına bağlanır.

Not: Aspiratörünüzün ön yüzeyi ile dolap ön yüzeyi aynı hizada olmalıdır.

Dolab-n içindaki raf Üst montaj delikleri fiablon Baca deli 65 cm (en az) Boru adaptörü

Yanlardan montaj (Opsiyonel)

Bu bağlantı şeklinde dolabın tabanı diğer dolap tabanlarıyla aynı seviyededir.

Montajın yapılması:

Dolabın tabanında boşaltılması gereken yeri (Şekil 3)'de verilen ölçülere göre işaretleyin ve kesin.

Aspiratör gövdesinin iki yanındaki patlamaları boşaltınız. Kelebek bağlantı parçalarını gövdenin iç tarafından monte ediniz. Aspiratörün üst bölmesini dolabın altından mobilyanın içine yerleştiriniz. (Kelebek vidalarının gevşetilmiş olmasına dikkat ediniz, aksi halde aspiratör yuvasına girmez.)

(Şekil 4)

Sürgülü kısımı öne doğru çekiniz, filtreleri çıkarınız ve kelebek vidalarını sıkıştırarak aspiratörü dolap tabanına bağlayınız (Şekil 5). Vidalar saat ibresi yönünde iyice sıkıştırılmalıdır.

Not: Yanlardan kelebek bağlantı parçaları ile montaj yapılması gerektiğinide bu parçaları yetkili servisten temin edebilirsiniz.

264 15 502 (Şekil 3) (Şekil 4) Vf (Şekil 5)

3

Cihazınızın Montajı

Aspiratörünüzün montajı (ister üstten ister yanlardan) tamamlandıktan sonra:

Dolabın içine kalan kısımda aspiratörün hava çıkışına uygun bir hava çıkış borusu bağlayın. Boru, emilen havayı dış ortama taşıyacak olan bağlantı borusunun montajını mümkün kılacak şekilde dolabın 20 cm kadar üstüne çıkmalıdır (Şekil 6).

Montaj bittikten sonra, aspiratörünüzün arka kısmında kalabilecek boşluğun kapanması için aspiratörünüzle birlikte ambalaj içerisinde verilen "L" profilini kullanabilirsiniz. (Şekil 6)

Eğer karbon filtre takılarak dahili dolaşım konumunda kullanılacaksa buraya bir menfez takılmalıdır (Şekil 7).

Dolabın içinde kalan borunun etrafı istenildiği şekilde kapatılabilir.

Not: Hava çıkış borusunun temini müşteriye aittir.

L profili (Şekil 6)

(Şekil 7)

3

Cihazınızın Montajı

Kullanım şekli

Aspiratörünüzü iki şekilde kullanabilirsiniz.

Baca bağlantı kullanım:

Baca bağlantı kullanımda aspiratör havayı dışarı atacak bir bacaya bağlanmalıdır. Aspiratörünüzden iyi verim alabilmek için bacaya giden boru sisteminin en kısa yolu izlemesine dikkat ediniz. Bükümler ve dirsekler hava emiş gücünde azalmalara neden olacağından kullanımından mümkün olduğunca kaçınılmalıdır.

Bacaya bağlama (120 mm çaplı boru için):

Temin edeceğiniz 120 mm çaplı borunun bir ucunu aspiratörün üst kısmındaki havalandırma deliğine, diğer ucunu bacaya bağlayınız.

Sobaların bağlı olduğu bacaya atık gazın atıldığı bacalara bağlantı yapmak sakıncalıdır. Bu tür bacalara bağlantı yapmayınız. Yapılan boru bağlantısı mümkün olduğu kadar kısa ve az dirsekle olmalıdır.

Baca bağlantısı

(Şekil 8)

3

Cihazınızın Montajı

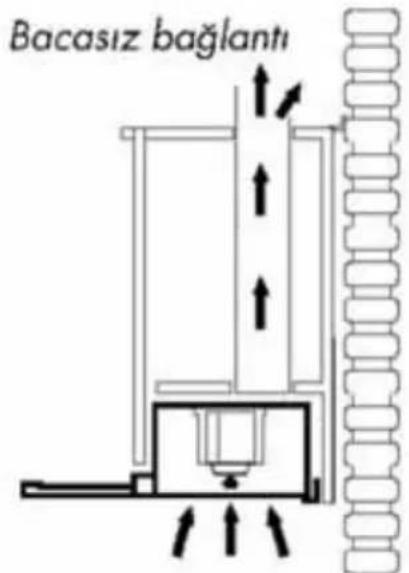

Dahili dolaşım (bacasız bağlantı):

Mutfağınızda baca yok ise, aspiratörünüzü çalıştırmak için koku giderici filtre kullanmanız gerekir. Koku giderici karbon filtre; baca bulunmayan mutfaklarda alınan havanın temizlenip tekrar ortama verilmesini sağlar.

Bacasiz bağlantı

(Şekil 9)

Koku giderici filtrenin içinde kömür (aktif karbon) bulunmaktadır. Şekil olarak yağ tutucu filtreye benzeyen bu filtreyi yaklaşık 4 aylık periyodik sürelerle değiştirmeniz gerekir.

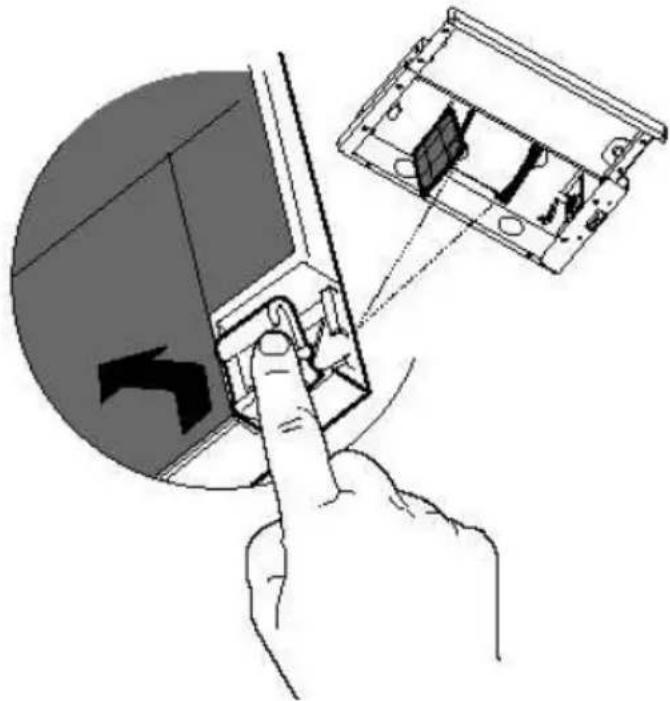

Karbon filtrelerini takmak için ön paneli çekiniz. Karbon filtreleri yerine yerleştirmek için, filtreleri motor taşıyıcısının iki yanına takınız (Şekil 10). Karbon filtreleri yerinden sökmek için yukarıdaki işlemleri tersine tekrarlayınız.

Yağ tutucu Alüminyum filtre

Aspiratörünüzle birlikte verilmiş olan filtredir. Bacalı bacasız her türlü bağlantıda kullanılır.

Fırın üstü aspiratörünüz özel filtresi sayesinde yağ tutucu özelliği sahiptir. Filtrenin alüminyum yapılmasının nedeni temizlenebilir oluşudur. Filtrenizi 1 aylık periyodik sürelerle kontrol ediniz ve kirlendiğini gördüğünüzde deterjanlı suda yıkayıp duruladıktan sonra tekrar yerine takınız. Alüminyum filtreler yıkandıkça renk değişimi gözlenebilir. Bu filtrenizin fonksiyonunu yerine getirmesini engellemez.

Filtreyi açmak için, iki yanındaki mandallardan tutarak kendinize doğru çekiniz. Takarken aynı işlemi tersten yapınız (Şekil 11).

Dikkat!

Filtrelerinizi bulaşık makinesinde de yıkayabilirsiniz.

4 Cihazınızın Kullanılması

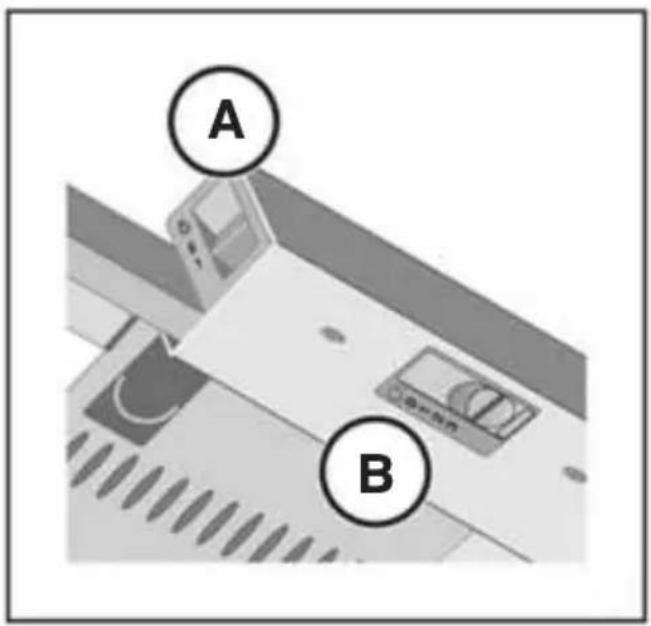

Kontrol anahtarları gövde sağ yan braketi altında ve önünde olup sürgülü bölüm dışarı çekildiğinde görülebilir. Aspiratörünüzü iki adet sürgü tip kumanda anahtarı (A, B) kullanarak çalıştırabilirsiniz (Şekil 12).

• A anahtarı : Aydınlatma kumandası
• B anahtarı : Fan motoru kumanda anahtarı

Sürgülü bölümün hareket ettirilmesiyle iki adet mikro-anahtar lambaya ve motora kumanda eder. Sürgülü kısmın yerine itilmesiyle lamba söner ve motor durur (Eğer daha önceden lamba ve motor anahtarı açık konuma getirilmişse).

Sürgülü kısım çekildiğinde daha önceden seçilen hıza uygun olarak aspiratör çalışır.

Fan motoru anahtari (B) 3 kademelidir.

1. konum: Hafif havalandırma
2. konum: Orta havalandırma
3. konum: Hızlı havalandırma

A B

(Şekil 12)

Aspiratörünüzün aydınlatma lambasını A anahtarını kullanarak açıp kapatabilirsiniz.

5 Bakım, Temizlik ve Nakliye

Bakım ve temizlik

1. Temizliğe başlamadan önce fişi prizden çıkarınız. Ürününüzü temizlerken kullanacağını temizlik malzemelerinin boyalı yüzeyleri çizilebilecek partiküller içermemesine dikkat ediniz. Krem veya sıvı temizleyiciler kullanınız.
2. Özellikle kızartma türü yemekler yaptıktan hemen sonra aspiratörünüzü temizlemeye özen gösteriniz.
3. Aspiratörü ilik suda veya hafif deterjanlı suda ıslatılmış bezle silip temizleyiniz. Çıkmayan yağ v.s. için piyasadan temin edebileceğiniz temizleyicileri üzerindeki uyarılara dikkat ederek kullanabilirsiniz. Ancak çizici, aşındırıcı temizlik malzemeleri kullanmayınız.
4. Sentetik ve Alüminyum yağ tutucu filtrelerinizi 1 aylık periyodik sürelerle detarjanlı suda yıkayıp, duruladıktan ve kuruttuktan sonra tekrar yerine takınız.

Eğer nakliye ihtiyacınız olursa;

1. Mümkünse orijinal kutusu ile taşıyınız, kutu üzerindeki taşıma işaretlerine uyunuz.
2. Orijinal kutusu yok ise nakliye sırasında sürgülü panelin hareketini önlemek için gövdeye bantlayınız.
3. Ürününüze gelebilecek darbelere karşı önlem alınız.
4. Taşıma sırasında ürünü normal konumda tutunuz.

Lamba değiştirme

Aspiratörünüzde 28 W lamba kullanılmaktadır.

Lambaları değiştirmek için ön paneli çekiniz. Filtreleri çıkarınız.

Lambayı yenisiyle değiştiriniz.

Filtreleri tekrar yerine takınız.

Sizlere iyi ürün vermek kadar, iyi hizmet vermenin de önemine inanıyoruz. Bu nedenle siz bilinçli tüketicilere çok geniş kapsamlı yeni hizmetler sunmaya devam ediyoruz.

Yetkili Servislerimizin haftanın 7 günü 09:00 - 22:00 saatleri arasında hizmet vermeye başlamasının ardından, Altus Çağrı Merkezi haftanın 7 günü 24 saat yeni telefon numarası 444 14 14 ile canlı olarak hizmet vermeye başladı.

Doğrudan bu numarayı çevirerek Arçelik Çağrı Merkezine başvurabilir ve arzu ettiğiniz hizmeti talep edebilirsiniz.

Altus Çağrı Merkezi

444 14 14

(Sabit telefonlardan veya cep telefonlarından alan kodu çevirmeden *)

Diğer Numara:

(0216) 585 8 888

Çağrı Merkezimize ayrıca www.arcelik.com adresindeki Tüketici Hizmetleri bölümünde bulunan formu doldurarak ya da 0216 585 8 888 nolu telefonu arayarak ya da 0216 423 23 53 nolu telefona faks çekerek de ulaşabilirsiniz.

Yazılı başvurular için adresimiz: Arçelik Çağrı Merkezi, Ankara Asfaltı Yanı, 34950 Tuzla/İSTANBUL

Aşağıdaki önerilere uymanızı rica ederiz.

1. Ürününüzü aldığınızda Garanti Belgesini Yetkili Satıcınıza onaylattırınız.
2. Ürününüzü kullanma kılavuzu esaslarına göre kullanınız.
3. Ürününüzle ilgili hizmet talebiniz olduğunda yukarıdaki telefon numaralarından Çağrı Merkezimize başvurunuz.
4. Hizmet için gelen teknisyene “teknisyen kimlik kartı”ni sorunuz.
5. İşiniz bittiğinde servis teknisyeninden "HİZMET FİŞİ" istemeyi unutmayınız. Alacağını Hizmet Fışı, ilerde ürününüzde meydana gelebilecek herhangi bir sorunda size yarar sağlayacaktır.
6. Kullanım ömrü: 7 yıldır. (Ürünün fonksiyonunu yerine getirebilmesi için gerekli yedek parça süresi.)
