KULLANIM KILAVUZU ABR 320 General

ABR 320 SET kablosuz oda termostatıdır. Kullanıcı oda termostatını İhtıyacı doğrultusunda programlayıp dana konforlu ve ekonomik insomnia sağlar.

* Kablosuz bağlantı

• Dokunmatik Tuşlar

• Günlük ve Haftalık Programlama (7x24)

* Parti Modu, Kantor Modu, Ekonomi Modu

• Haftalık Program veya Manuel Kullanım Seçeneği

• Ekran Aydınlatması (Backlight)

• Hassas sıcaklık ölçürm

• Sicakik kalibrasyonu

TEKNİK VERİLER

• Voltaj	3V ± 0.2V (DC)
• Yuk Akımı	10 A
• Hassasliyet	± 0.5°C
• Çalışma Sicakığı	5.0°C - 30°C
• Zamanlama Hatası	< % 1
• Radyo Frekansı	433 Mhz
• PII Omru	1 yll (2×AA)

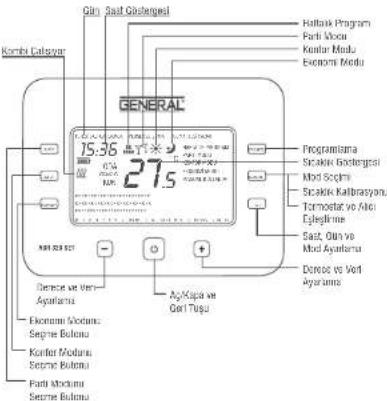

ABR 320 SET GÖSTERGE VE TUŞLAR

①

ABR 320 SET MONTAJI

Öncelikle duvar askısını monte ediniz. Duvar askısını evin merkazi bir konumuna yarden 150 cm yükselakliğe sabilleyiniz. ABR 320 SETİ kapı girişi ya da pencere kenan gibi hava sirkilasyonunun çok olduğu yerlere monte etmekten kaçınız. Duvar askısını monte etlikten sonra ABR 320 SETİ duvar askısına takınız.

Portatif kullanım için, ABR 320 SET'in ayak aparab aşağıda gösteridiği gibi takılmalıdır.

PIL DEĞİŞİMİ

ABR 320 SET ile birlikte gelen 2 adet alkalin pili, pil yuvasına yerleştiriniz. Pil değişikliği ABR 320 SET'in arkasında bulunan açılır kapaklı pil yuvasının kapajlı ekitarlarak yapılmaktadır. Her zaman iki pili da aynı zamanda değiştiriniz. Pilen takarken yönlerinin doğru olmasına özen gösteriniz.

UYARI!

Ömrü biten pillerinizi piller için aynımış cóp kutusuna atınız.

②

ABR 320 SET BAĞLANTI SEMASI

ISITMA ÜNİTELERİ İÇİN BAĞLANTI ŞEMASI

Sema A

Sema B

SOĞUTMA ÜNİTELERİ İÇİN BAĞLANTI SEMASI

ODA TERMOSTATININ ALICIYA TANITILMASI

ABR 320 SET serisi cda temostatının bir bir alıcı ile tanımlanmıştır. Herhangi bir sinyal kaybı durumunda aşağıdaki adımları takip ederek tanımlama islamini yapınız

- Öncalikle alici üzerindeki kapağı açınız.

- Alıcıya enerji verildikten sonra, alici üzerindeki "IP_SET" butonuna basıniz.

- Altla sabit olarak yanan yeşil led yanı sonmeye başlayacaktır.

- Kablosuz oda termostati kapali konurnda iken "MANUAL" tuşuna 3 saniye basili tutuldugunda ekrana sıcaklık kalibrasyon ayan gelir. Tekrar "MANUAL" tuşuna basildığında ID tanımlama menusunun sen numaralan ekrana gelir.

- "MANUAL" tuşuna tekrar basıldığında alici üzennde yanıp sönen yeşli led sabit konuma geçecek ve alicidan uyan sesi gelecektir.

- Artik, alıcı ile kablosuz oda termostati birbirine tanıtılmıştr.

Sinyal Sesinin Kapatılması

GENERAL Life oda termostallanında alcudan gelen sinyal sesini kapatabırsiniz.

• Sinval sesini kapatmak için açı

üzerindaki kapaflu açınız.

• IP_SET bulonunun yanında yer alan jumper kapağını (Jx1) çıkarınız,

- Kapağı çıkardığınız takdirde sinyal sesi kesillecektir.

③

SICAKLIK KALİBRASYONU

ABR 320 SET serisi oda termostatlanında kullanılan sensörler çok hassastır. Bu hassashlığı yaşam alanınızda bulunan termometrelerde bulunazsinz. Yasam alanınızda bulunan termometrelardeki sıcaklığı baz almak isliyorsanız bunun için oda termostatniz kalibre ediniz.

• Çinazınız kapalı iken "MANUAL" tuşuna 3 saniye basıniz.
- Istediğiniz sıcaklığı görmek için + ve - tuşlan ile sıcaklık
farkini ayarlayınız. Bu değer -8 le +8 arasında ayarlanabilir.
- "O" tuşuna tekrar basarak ayan kaydeciniz ve ana ekrâna geri dönnüz.

Uyarı: Önerilen sıcaklık kalibrasyon ayan ^0 *dir.

SAAT ve GÜN AYARI

• "SET" tuşuna 3 sanıye basili tutunuz.
• Karsiniza saat ayarı çıkacaktır. “+” ve “-” tuşlan ile saat
  ayarını yapınız ve "SET" lusuna basarak ilarleyiniz
• Karşınıza çıkan dakika ayanni aynı saat ayarında olduğu gibi
• ve - tuşlan ile yapınız ve "SEI" tuşü ile herheyiniz.
• Ekrapın sol jist kösesinde haftanın ilk günü görinece Kirir
  “+” ve “-” luşlanna basarak bulunduğunuz günü seçiniz ve tekrar “SET” tuşuna basarak ilerleyiniz.

MOD AYARI

• Gün ayarından sonra "SET" tuşuna tekrar bastığınızda karsınıza parti modu sıcaklık değen çıkacaktır. İstediğiniz sıcaklığı "+" ve "-" tuşlarını kullanarak ayarlayınız. Tekrar "SET" tuşuna basarak ilerleyiniz.
• Karşiniza konfor modu sıcaklık değeri çıkacaktır. Konfor modu için İstediginiz sıcaklığı ayarlayarak "SET" tuşuna basıniz.
• Son olarak ekonomi modo sıcaklık değerini göreceksiniz Yine ^++ ve ^** tuslan ile istediğiniz sıcaklık değerini avarlayınız.
• "O" tuşuna basarak veya 15 saniye bekleyerek yaptığınız ayarlan kaydadınız.
• Artik saat ayannız yapılmış, parti modu, konfor modu ve ekonomi modu sıcakık değerleri ayarlanmış durumdadır.

Modlar

Parti Modu : Haftalık programda veya manuel olarak kullanılabilir. Tavsiye edilen sicaklık değen 28 C'dir.
Konfor Modu : Haftalık programda veya manuel olarak kullanıabilir. Tavsiye edilen sıcaklık değen 23/24 C'dir.
Ekonomi Modu: Haftalık programda veya manuel olarak kullanılabilir. Tavsiye edilen sıcaklık değeri 17/18 C'dir.

Manuel Kullanım: Hat talik program kullanmak istamıyorsanız "MANUAL" Tusuna basarak istediğiniz modu seçebilir ve seçilen modda manuel (program dışı) çalışmasını sağlayabilirsiniz. Programa lekrar dörrnak için "PROGRAM" Tusuna basmanız yeterli olacaktır.

④

ABR 320 SET KULLANIM KILAVUZU www.generalife.com.br fj.gewebellis.br

GÜNLÜK ve HAFTALIK PROGRAM

ABR 320 SET sensi oda termostatlanında parti, konfor ve ekonomi modu ile günün her saatini programlayabilirsiniz (7x24).

- Haftalık programlama yapmak için "PROGRAM" tuşuna 3 sanlıye basıniz.

• Açılan menüde ekranın üst kısmındaki günlerden programlamak isteoğiniz günü "SET" tuşuna basarak seçiniz. "SET" tuşuna üst üste bastoğiniz takdirido, toplu olarak falta içi günlerini, halta sonu günlerini veya tüm günleri seçabilirsiniz.

• Günü seçtiklen sonra ekranın sol all köşesinde günün ilk saatini gösleran kulucuk yamp sänaceklir,

- Bu saali Parti Modunda kullanmak istiyorsaniz "PARTY" tuşuna. Konfor Modunda kullanmak istiyorsaniz "COMFORT" tuşuna, Ekonomi Modunda kullanmak istiyorsaniz "ECONOMY" tuşuna basınız.

• +” tuşu ile ilerleyerek programın geçeri olacağı saat dilimine kadar ilerleyiniz.

Istediğiniz saat dilimine geldikten sonra tekrar Parti Modunda kullanmak İstiyorsanz "PARTY" tuşuna, Konfor Modunda kullanmak istiyorsanz "COMFORT" tuşuna, Ekonomi Modunda kullanmak İstiyorsanz "ECONOMY" tuşuna tuşuna basarak bir sonraki programin moduru seciniz.

• Gün İçinde kaç defa program yapmak istiyorsanız, bu şekilde “+” tuşu ile ilerleyip, kullanacagınız modun tuşuna hasarak islediğiniz modu seciniz.

• Günün son saati olan 23'e geldiğinizde "+" tuşuna pasarsanız, bir sonraki揚ne pecersiniz.

• Avru islernlari diğer çürlere da uvpulavimiz.

- Haftanın hangi gününde olduğunuzu ekranın üst kısmında bulunan günlerden takip edebilirsiniz.

• Yaptığınız programın kaydedilmesi için "O" tuşuna basınz yava 15 saniye bakleviniz.

- Haftalık programın devraye girmesi için "PROGRAM" tişuna basıniz.

ÖLCÜLER

Termostat boyutu:

160 mm × 120 mm × 22 mm

⑤

Alici boyutu:

86 mm × 86 mm × 23 mm

6

ÖRNEK PROGRAM

PAZARTESI			SALI			PAZAR
Saat	00:00	Ekonomi	Saat	00:00	Kontor	Saat	00:00	Kontor
Saat	01:00	Ekonomi	Saat	01:00	Ekonomi	Saat	01:00	Ekonomi
Saat	02:00	Ekonomi	Saat	02:00	Ekonomi	Saat	02:00	Ekonomi
Saat	03:00	Ekonomi	Saat	03:00	Kontor	Saat	03:00	Ekonomi
Saat	04:00	Ekonomi	Saat	04:00	Ekonomi	Saat	04:00	Ekonomi
Saat	05:00	Ekonomi	Saat	05:00	Ekonomi	Saat	05:00	Ekonomi
Saat	06:00	Konfor	Saat	06:00	Konfor	Saat	06:00	Ekonomi
Saat	07:00	Konfor	Saat	07:00	Konfor	Saat	07:00	Ekonomi
Saat	08:00	Konfor	Saat	08:00	Konfor	Saat	08:00	Ekonomi
Saat	09:00	Ekonomi	Saat	09:00	Ekonomi	Saat	09:00	Ekonomi
Saat	10:00	Ekonomi	Saat	10:00	Ekonomi	Saat	10:00	Konfor
Saat	11:00	Konfor	Saat	11:00	Konfor	Saat	11:00	Konfor
Saat	12:00	Konfor	Saat	12:00	Ekonomi	Saat	12:00	Konfor
Saat	13:00	Ekonomi	Saat	13:00	Konfor	Saat	13:00	Konfor
Saat	14:00	Ekonomi	Saat	14:00	Konfor	Saat	14:00	Konfor
Saat	15:00	Ekonomi	Saat	15:00	Konfor	Saat	15:00	Konfor
Saat	16:00	Ekonomi	Saat	16:00	Konfor	Saat	16:00	Konfor
Saat	17:00	Ekonomi	Saat	17:00	Ekonomi	Saat	17:00	Konfor
Saat	18:00	Konfor	Saat	18:00	Konfor	Saat	18:00	Konfor
Saat	19:00	Konfor	Saat	19:00	Konfor	Saat	19:00	Ekonomi
Saat	20:00	Konfor	Saat	20:00	Konfor	Saat	20:00	Ekonomi
Saat	21:00	Konfor	Saat	21:00	Ekonomi	Saat	21:00	Ekonomi
Saat	22:00	Konfor	Saat	22:00	Ekonomi	Saat	22:00	Konfor
Saat	23:00	Ekonomi	Saat	23:00	Konfor	Saat	23:00	Konfor

İlhalatçı FirmannUruşarı: ISPARAK İÇ. DÍS TİC. A.Ş.AcrASI: Fatih Mah. 1188 Sk. Avc 13/A SarnçGazomir lami-TURKİYETelekom: 0 (232) 457 99 50Faks: 0 (232) 457 91 22E-Posta: [e-mail] ImizasiFirmunin Kassisi

MalınCristi: Diğer Oda TemrestahMarkas: GENERAL LifeBrood: ABR 320 SETGaranti Sucesi 2 YIAzamri Turin Sucesi: 20 GünBandrolye Seri No:

⑦

GARANTI SARTLARI

1. Garanti süresi, cihazın teslim tarihinden itibaren başlar ve cihaz imalat halalarına karşı 2 yıl garantılıdır.

2-Cihazlar firmannızda çalışır durumda müştentye teslim edilir. Yorindo devreye alınak sorvis ücreline tabidir.

3-Cihazın bağlantısı vo ik çalışirması yetkili servis personeli tarafından yapılmalıdır, aksi taktirde cihaz garanti kapsamı dışındadır.

4- Cihazların bakım ve önanımı firmamızda yapılır. Yaında servislarda, servis personeirin ulaşım, konaldama giderleri müşteriye airtir. Yolda geçen mesal süresi bedali servis ücretine eklenerak tahsilat peşir yapılır. 5- Cihazın bakım için firmamızla geliş-gicis ulaşım ve taşıma ücretleri müşteriye airtir.

6-Cihazın kullanımına klavuzunda yer alan hususlara ayın kullanılmasından kaynaklanan anzalar garanti kapsamı dışındadır.

7-Asidik ve rutuboli orlamlarda çalışıp paslanına, oksitionme, pil akması ve sını lomasından dolayı oluşacak hasarlar garanti kapsamı dışındadır 8-Cihazda nakiliye osnasında meycana gaolicilecak hasarlar garanti kapsamı dışındadır. Müşteri isterse nakiliye sigortası yapılabilir.

9-Şebeke gerliminden kaynaklanan hasarlar garanti kapsamı dışındadır 10-Cinazın bütün parçalan dahil olmak üzere tamamı limamızın garanti kapsamındadır.

11-Cilahzan garanti suresi içerisinde arzalanması durumunda, tarminde geçen süre garanti suresi enklmir. Maltı tornir suresi 20 ile gününlı geçemiz. Bu siine, maia İlişkin arzanan servis istasyonuna, servis istasyonuran omanası durumunda, maltı satısı, bayi, acentası, temsiliziği, thalatsı veya imalaşsi - urebistinden birne bildirim tarninden tilbaren başlar. Tuketiciniri ana bizdirmirni; telefon, tax. e-posta, laedi sadhutni mekup veya benzer bil volla yaoması märkmandar. Ancak, uyaşmazlık halinde ispat yükümlüdetik tekebetiće arttir. Maltı arzasmin 10 ilegj ünderişinde giderilmenehi halinde, imalaşti-üretici veya thalatsı; maltı tamif tamamiançava kadar, benzer özellikere sanip başka bir maltı tuketicinin kullanımla tahsis etmek zurundad.

12-Tüketicinin onarım hakkın kullanımasına ragınm mainly; -Tüketiciye İcslim odifigi tarihlon ilibarıng garanti süresi içinde kalmak kaydıyla, bir yıl içerisinde en az dört dela veya imalatçı-âretici ve/veya ilthalatçı tarafından belirlemen garanti süresi içerisinde altı dela anzalanımasının yanı sıra, bu anzalarım maldan yaralanamamayı sürekli kırması;

-Tamir için çereken azami süresinin aşılması.

-Firmanın servis istasyonunun, servis istasyonunum movcut olmaması halinde srayla satıcısı, bayi, acertosı temsiliciliği ithalalçısi veya imalatçı- iralicisinden birisinin düzenleyecagi raporla anzanın tanimini munkün bulunmadığının belitermesi, bedel iadasi veya ayap oranda bedel indirmi talap edatilir.

13-Garant Belgesi ile ilgi olarak çıkabilacek sorunlar için Gümruk ve Ticaret Bakanlığı Tükatici Korunması ve Piyasa Gazatimi Genel Müdürlüğüre başvurabilir.

Salco Firmann
Uroan:
Adresat:
Tudonu:	Faks:
E-Pesla:	Fatura Tarhi ve Sayest:
Testimal Tarhi ve Yorı:
Yerkilen İmizasc:
Rirmenin Kaşaat:
Malin
Cinst. Ojital Oda Termostan Markası:GENERAL Life Modeli: ABR 320 SET
