KULLANIM KILAVUZU Lambert Attivo 240 Baymak

Ürün, evin dışına bağlanması gereken bir atık gaz borusu sistemine sahiptir.

Sizin için hazırlanmış olan bu kitapçıkta; kombinizin doğru ve verimli kullanılması ile ilgili olarak çok faydalı bilgi ve açıklamalar yer almaktadır.

Lütfen kombinizi, bu kitapçığı okumadan kullanmamaya özen gösteriniz.

Baymak, üretici firma, bu ürüne ait yedek parçaları, üzerinde yazılı olan üretim tarihinden itibaren 15 yıl boyunca temin etmeyi garanti etmektedir.

Size bu kitapçıkla birlikte servis hizmeti alabileceği, servis istasyonlarıyla ilgili bilgileri içeren "Yetkili Servis Kitapçığı" verilmiştir. Firmamız tarafından dönemsel olarak Yetkili Servis bilgilerinde değişiklikler yapılabilmektedir. Bu sebeple güncel Yetkili Servis Bilgilerine firmamızın web sayfasında yer alan "Yetkili Servisler" bölümünden ulaşabilirsiniz. Bilgi için lütfen internet adresindeki web sayfamızı ziyaret ediniz.

Cihazın ilk çalıştırma işleminin Yetkili Servis tarafından yapılması zorunludur. Aksi takdirde, cihaz garanti kapsamı dışında kalacaktır.

ÜRETİCİ FİRMA

baymak

BDR THERMEA GROUP

BAYMAK MAKİNA SANAYİ VE TİCARET A.Ş.

Orhanlı Beldesi, Orta Mahalle, Akdeniz Sokak No: 8

34959 Tuzla / İSTANBUL

Tel: [phone]

Fax: [phone]

http://www.baymak.com.tr

e-mail:[e-mail]

İçindekiler

1 Güvenlik 4

1.1 Genel güvenlik talimatları 4
1.2 Montaj öncesi talimatlar....5
1.3 Sorumluluklar 6

2 Kullanma kılavuzu hakkında bilgiler 7

2.1 Genel....7
2.2 Ek hizmetler....7

3 Teknik özellikler....8

3.1 Teknik veriler. 8
3.2 Boyutlar ve bağlantılar .....9
3.3 Baca bağlantısı 10

4 Ürün bilgileri 11

4.1 Genel açıklamalar 11
4.2 Çalışma prensibi 11
4.3 Kontrol paneli bilgileri 11

5 Çalıştırma öncesi talimatlar 12

5.1 Kombinin çalıştırılması.... 12
5.2 Sisteme su doldurulması 13
5.3 Cihazın kapatılması....13
5.4 Donma koruması....13

6 Bakim....13

6.1 Genel bakım....13
6.2 Bakım talimatları 14
6.3 Ürün garanti şartları ile ilgili tüketicinin dikkat etmesi gereken hususlar. 15

7 Sorun giderme 16

7.1 Hata kodlari 16

8 Ek bölüm 17

8.1 Ürün fişi 17

9 Elektrik 18

9.1 Elektrik diyagrami....18

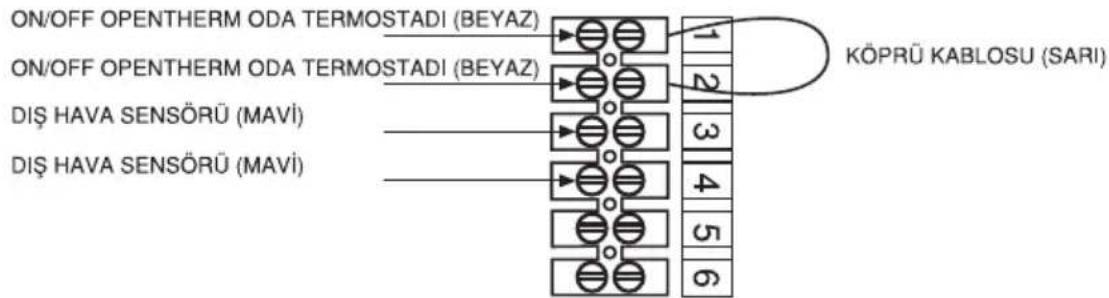

9.2 Klemens bağlantı şeması. 19

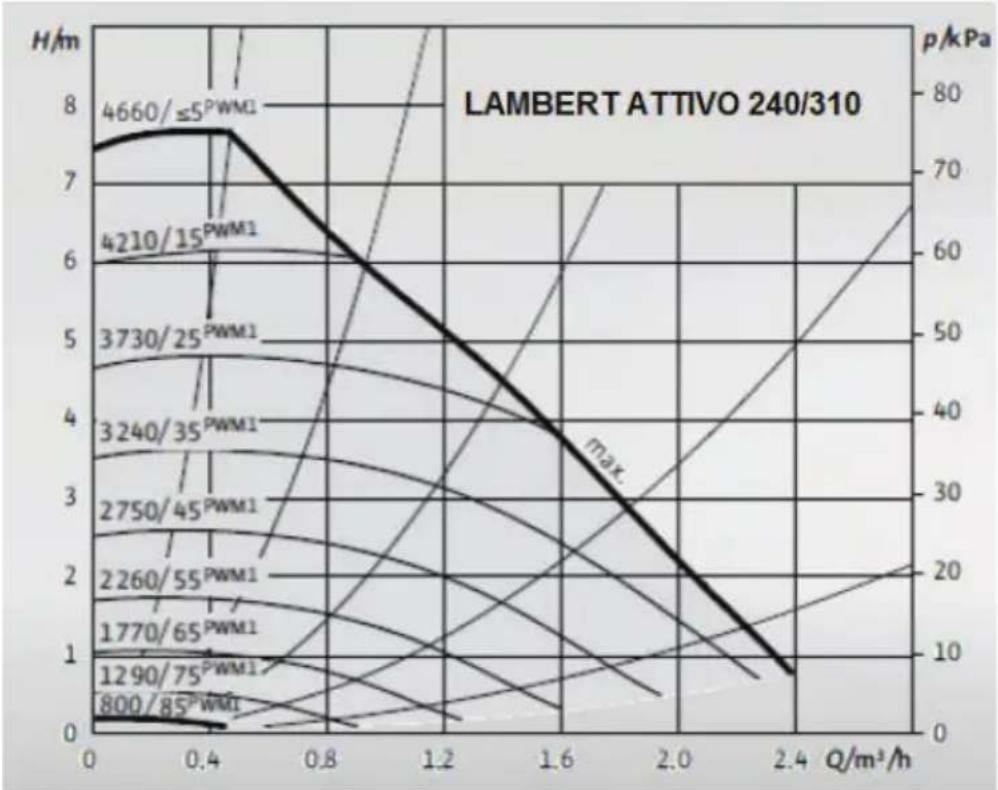

10 Pompa grafiği. 20

11 Gaz dönüşümü....20

12 Kombinin sökülmesi .....20

13 Çevresel değerlendirme. 21

13.1 Enerji tasarrufu 21

14 Paket etiketi bilgileri....22

1 Güvenlik

1.1 Genel güvenlik talimatları

Tehlike

Bu cihaz, 8 yaş ve üstü çocuklar ve fiziksel, duyusal ve zihinsel kabiliyetleri azalmış kişiler ya da tecrübe ya da bilgisi olmayan kişiler tarafından, cihazın güvenli bir şekilde kullanımı ve içerdiği tehlikeler hakkında bilgi verilmiş olması ya da gözetim altında kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Temizlik ve kullanıcı bakımı, gözetim altında olmayan çocuklar tarafından yapılmamalıdır.

Tehlike

Gaz kokusu alıyorsanız;

1. Gaz kaynağınlı kapatın.
2. Kapı ve pencereleri açın.
3. Çıplak alev kullanmayın, sigara içmeyin, elektrik düğmelerini ve elektrikli cihazları kullanmayın (kapı zili, asansör...).
4. Olası sızıntıları belirleyin ve acilen kapatın.
5. Binadaki diğer insanları uyarın.
6. Eğer sızıntı gaz sayı exceededyse gaz dağıtım şirketini bilgilendirin.

Tehlike

Baca gazı kokusu alıyorsanız;

1. Kombiyi kapatın.
2. Kapı ve pencereleri açın.
3. Olası sızıntıları belirleyin ve hemen kapatın.

Not

Gaz veya su kaçağı meydana gelir veya şüphelenilirse giriş vanası çevrilerek kombi kapatılabilir.

Uyari

1. Baca borularına dokunmayın. Cihazın ayarlarına bağlı olarak baca borularının sıcaklığı 60 °C ye ulaşabilir
2. Radyatörlere uzun süreli dokunmayın. Cihazın ayarlarına bağlı olarak radyatör sıcaklığı 85 °C ye ulaşabilir.
3. Kullanım suyu sıcaklığı cihazın ayarlarına bağlı olarak 65 °C ye ulaşabilir. Kullanmadan önce tedbirinizi alın.

Dikkat

Cihazın yıllık bakımını yapmayı ihmal etmeyin.

Yıllık bakımı mutlaka yetkili servise yaptırın.

1.2 Montaj Öncesi Talimatlar

Kurulum, bakım veya onarım çalışmalarından sonra, kaçak olmadığından emin olmak için tüm ısıtma tesisatını kontrol edin. Kombinin montajı ve bakımı, yetkili bir kişi tarafından yerel ve ulusal yönetmeliklere uygun olarak yapılmalıdır. Elektrik şebeke bağlantısı hasarlıysa, tehlikeli durumları önlemek için orijinal üretici veya yetkili kişi tarafından değiştirilmelidir. Kombi üzerinde çalışırken daima ana güç kaynağını kesin ve ana gaz musluğunu kapatın.

Bu cihaz, atmosferik basınçta kaynama sıcaklığının altında su ısıtmak üzere tasarlanmıştır. Performansına ve çıkış gücüne uygun bir merkezi ısıtma tesisatı ve kullanım suyu sistemine bağlanmalıdır.

Kombinin montajı mutlaka kalifiye bir montaj elemanı tarafından yapılmalıdır. Montaj öncesi aşağıdaki kontroller mutlaka gerçekleştirilmelidir;

a) Kombinin, gaz tesisatı ile sağlanan mevcut gaz ile kullanılacak şekilde ayarlandığından emin olunuz. Kutu üzerindeki işaretlemeler ve cihaz üzerindeki etiketleri kontrol ediniz.
b) Kanun ve yönetmeliklere uygun olarak, birden fazla cihazdan gelen egzoz gazları toplamak için özellikle dizayın edilmiş bacalar dışında, diğer cihazların egzoz gazlarının aynı baca kanalının içinden geçerek çıkmadığını, baca başlığının uygunluğunu ve başlığın tıkalı olmadığıını kontrol ediniz.
c) Mevcut bacalara bağlantı yapılması durumunda, bunların çok temiz olduğundan emin olunuz, aksi taktirde bacadan gelen kurumlar, çalışma sırasında gaz geçişlerini çıkar ve tehlikeli durumlara neden olabilir.
d) Tüm tesisat boruları, içinde yabancı madde kalmaması için tamamıyla temizlenmelidir.

Kombinin verimli bir şekilde çalışması ve garanti kapsamı dışında kalmaması için aşağıdaki uyarları mutlaka dikkate alınız:

1.2.1. Kullanım Suyu Devresi

Su sertliği 20°F'den (1°F = 1 lt. suda 10 mg kalsiyum karbonat) yüksek ise; mevcut sisteme polifosfat karıştırılmalı veya mutlaka su arıtması yapılmalıdır.

Cihazın montajının ardından, kullanımdan önce, kullanım suyunu bir süre akıtarak cihazdan geçen ilk suyun atılmasını sağlayınız.

1.2.2. Isitma Devresi

Yeni Tesisat

Kombinin montaj işlemi öncesinde, tesisat (sistem), uygun - tescilli ürünler kullanılarak mutlaka temizlenmelidir. Tesisatın ve tesisatta bulunan metal, plastik ve kauçuk parçaların zarar görmemesi için; nötr bazlı, asidik ve alkalik olmayan (örneğin: SENTINEL X300 veya X400 ve FERNOX Regeneratör) temizleyiciler kullanınız. Bu tip temizleyici ürünler kullanırken, üreticinin kullanım talimatlarına mutlaka uyunuz.

Eski Tesisat

Kombinin montaj işlemi öncesinde, tesisatı (sistemi) boşaltarak, uygun, tescilli ürünler kullanılarak mutlaka temizleyiniz. Tesisatın ve tesisatta bulunan metal, plastik ve kauçuk parçaların zarar görmemesi için; nötr bazlı asidik olmayan ve alkalik olmayan (örneğin: SENTINEL X300 veya X400 ve FERNOX Regenerator ) temizleyiciler kullanınız. Bu tip temizleyici ürünler kullanırken, üreticinin kullanım talimatlarına mutlaka uyunuz.

Isıtma devresi tesisatında pislik, tıkanıklık, tesisat kalıntısı, çapak, cüruf vb. partiküllerin bulunması kombinin çalışmasını olumsuz yönde etkileyecektir. Bu tip durumlar; kombinin randımansız çalışmasına, aşırı ısınmasına, sesli çalışmasına, vb. problemlere neden olabilecektir. Tesisat nedeniyle kombide meydana gelecek arıza ve problemler garanti kapsamı dışındadır.

Cihaz, bağlantı elemanları cihazın ağırlığını kaldıracak şekilde kuvvetli ve sağlam durumda duvara bağlanmalıdır.

Cihazla beraber verilen montaj şablonu kullanılarak bağlantı kaidesi ve askı delikleri hassas olarak markalanmalıdır. Cihazın terazide olduğu mutlaka kontrol edilmelidir.

Cihaz EN standartlarına uygun olarak topraklanmalıdır. (Tesisatçınıza mutlaka 2 Amperlik sigorta taktırınız.)

Soğuk su girişi cihazın teknik etiketi üzerinde belirtilen kullanım suyu işletme basıncını (8 bar) geçmemelidir. Şebeke basıncı 6,5 bar'dan daha yüksek ise mutlaka basınç düşürücü monte edilmelidir.

Cihazınızı 220 - 230 V monofaz - topraklamalı güç beslemesine bağlayınız. Cihazınız standartlara uygun olarak min. 195 V ve max. 255 V arasında normal olarak fonksiyonlarını yerine getirebilecek şekilde tasarlanmıştır. Eğer bulunduğunuz yerdeki elektrik şebekesinde bu aralık (195 V – 255 V) sağlanamıyorsa; voltaj regulatörü kullanmanız tavsiye edilir.

Cihazı harici, fiziki veya kimyevi etkenlerden koruyunuz.

Taşıma ve nakliye işlemini cihazın ambalajı üzerindeki işaretlemeleri dikkate alarak, cihazın orijinal ambalajı ile yapınız. Ambalaja ve cihaza zarar verebilecek ( Nem, su, darbe vb. ) etkenlere karşı cihazınızı koruyunuz.

Cihazın, gaz tesisatı ile sağlanan gaz ile kullanılacak şekilde ayarlandığından emin olunuz. Kutu ve cihaz üzerindeki etiketleri kontrol ediniz.

Cihazın parçaları yalnızca servis tarafından sökülmelidir. Cihaz üzerinde mühürlü bulunan parça ve elemanlara kesinlikle müdahale edilmemelidir.

Cihazın ilk çalıştırma işlemi mutlaka Yetkili Servis tarafından yapılmalıdır.

Cihazın tesisatı için mutlaka doğalgaz tesisat projesi hazırlatıp onaylatınız.

Yukarıdaki koşullara uyulmaması durumunda cihazınız garanti dışı kalacaktır.

Ambalaj malzemelerini (plastik poşet, naylon, vb.) sağlık açısından bir tehlike oluşturmaması için çocukların ulaşabileceği yerlere bırakmayınız.

Üretici firma, kitapçıkta yer alan bilgileri değiştirme hakkını saklı tutar. Bu sebeple; bu kitapçık teknik özellikleri ilişkin bir taahhüt teşkil etmez.

1.3 Sorumluluklar

1.3.1 Kullanıcının Sorumlulukları

Cihazın verimli ve güvenli çalışmasını sağlamak için aşağıdaki talimatlara uyun:

• Cihazla birlikte verilen kılavuzdaki talimatları okuyun ve uygulayın.
• Kurulum ve cihazın çalıştırılması için yetkili servisi çağırın.
• Kullanım hakkında yetkili servisten bilgi alın.
• Cihazın kontrollerini ve bakımını yetkili kişiler tarafından yapın.
• Kullanma kılavuzunu muhafaza edin.

1.3.2 Montörün Sorumlulukları

Cihazın montajını yapan kişi, aşağıdaki talimatları uygulamalıdır.

• Cihazla birlikte verilen kılavuzdaki talimatları okumak ve uygulamak.
• Yönetmelik ve standartlara göre cihazın montajını yapmak.
• Montaj sonrası gerekli kontrolleri yapmak.
• Kurulum hakkında kullanıcıyı bilgilendirmek

1.3.3 Yetkili Servisin Sorumlulukları

Yetkili servis cihazın kurulumu ve ilk çalıştırılmasını sağlamak için aşağıdaki talimatları uygulamalıdır.

• Cihazla birlikte verilen kılavuzdaki talimatları okumak ve uygulamak.
• Cihazın ilk çalıştırılmasını yapmak ve gerekli kontrolleri yapmak.
• Kurulum hakkında kullanıcıyı bilgilendirmek.
• Bakım gerekliyse kullanıcıyı bakım yükümlülükleri hakkında uyarmak ve cihazın gerekli bakımlarını yapmak.
• Kullanım talimatlarını kullanıcıya bildirmek.

1.3.4 Üretici Firmanın Sorumlulukları

Cihazlarımız çeşitli direktiflere uygun olarak üretilmektedir. Gerekli tüm belgeler cihazla birlikte teslim edilir. Ürünlerin kalitesini arttırmak için çalışmalar yapılmaktadır, bu nedenle belgede verilen özellikleri değiştirme hakkı saklıdır.

Üretici olarak yükümlülüklerimiz aşağıdaki durumları kapsamamaktadır.

• Cihazın kurulumuyla ilgili talimatlara uyulmaması.
• Cihazın kullanımıyla ilgili talimatlara uyulmaması.
• Cihazın bakımının yetersiz ve hatalı olması.

2 Kullanma Kılavuzu Hakkında Bilgiler

2.1 Genel

Uyari

Cihazın bakımı, montajı ve tamiri yetkili kişiler tarafından yapılmalıdır.

Kullanma kılavuzu Lambert Attivo kullanıcısına yönelik hazırlanmıştır. Cihazın satılması veya taşınması durumunda kullanma kılavuzu cihazla birlikte muhafaza edilmelidir.

Cihaz konut yönetmeliğine uygun olarak sadece konutlarda kullanılmak üzere üretilmiştir. Kombi seçimi nedeniyle oluşabilecek riskler kullanıcıının sorumluluğundadır. Cihazın belirtilen şartlar ve amaçlar dışında kullanılması sonucunda oluşacak kayıp, hasar ve yaralanmalarla ilgili sorumluluklar üreticiye ait değildir.

Cihazın kullanımı, bakımı ve montajı ile ilgili talimatlara uyulmamasından kaynaklanan hasar veya yaralanmalar için üreticinin herhangi bir sorumluluğu yoktur.

2.2 Ek Hizmetler

Çeşitli oda termostatı, harici kontroller vb. isteğe bağlı ekstralar olarak mevcuttur. Detaylar için ilgili bayi ya da yetkili servise danışın.

3 Teknik Özellikler

3.1 Teknik veriler

Lambert Attivo			240	310
Gaz kategorisi			II2H3B/P
Maksimum Isı Yükü - merkezi ıstıma		kW	25,2	30,5
Minimum Isı Yükü - merkezi ıstıma		kW	10,6	11,9
Maksimum Isı Gücü - merkezi ıstıma 80-60°C		kW	24,3	29,6
Minimum Isı Gücü - merkezi ıstıma 80-60°C		kW	9,8	11
Maksimum Isı Gücü - merkezi ıstıma 50-30°C		kW	25,5	31
Minimum Isı Gücü - merkezi ıstıma 50-30°C		kW	10,1	11,3
Merkezi ıstıma devresi maksimum basıncı		bar	3
Genleşme tankı kapasitesi		I	8	10
Genleşme tankı ön basıncı		bar	0,5
Kullanım suyu devresi max basıncı		bar	8
Kullanım suyu devresi min dinamik basıncı		bar	0,15
Min kullanım suyu çıkışı		I/dk	2
Kullanım suyu debisi		I/dk	11,1	14
Baca tipi		—	C12 - C32 - B22
Eş eksenli atık gaz boru çapı		mm	60
Eş eksenli temliz hava emiş boru çapı		mm	100
Maksimum atık gaz sıcaklığı		°C	80
NOx sınıfı		—	3
Gaz tıplı		—	G20 – G30/31
Doğalgaz besleme basıncı		mbar	20
LPG besleme basıncı		mbar	30
Besleme gerilimi		V	230
Frekans		Hz	50
Elektrik yükü		W	170
Net ağırlık		kg	38	39
Boyutlar	yükseklik	mm	780
	genişlik	mm	450
	derinlik	mm	340
Elektriksel koruma			IP X4D

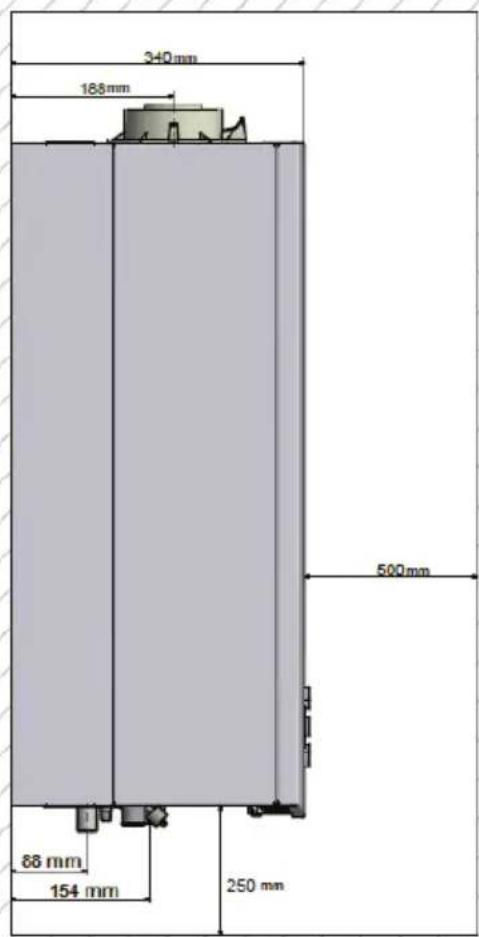

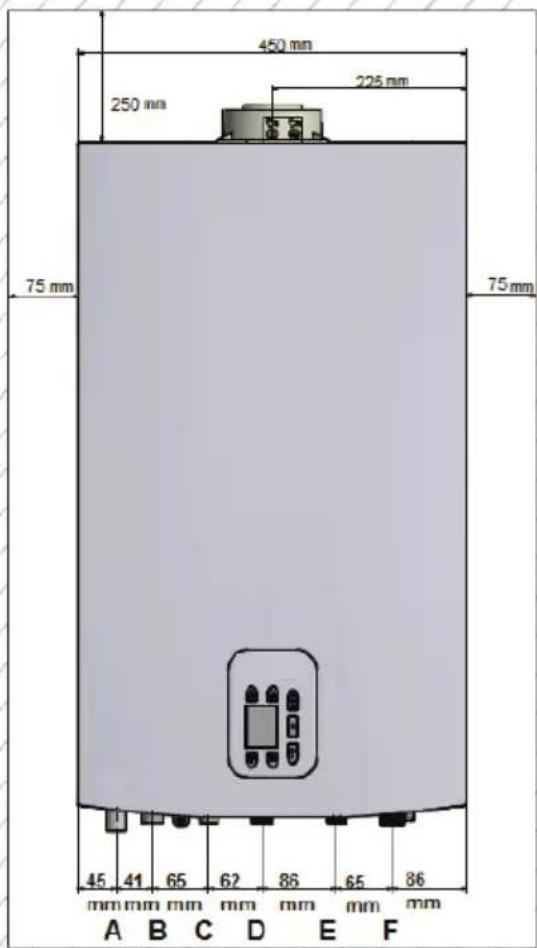

3.2 Boyutlar ve Bağlantılar

450 mm 250 mm 225 mm 75 mm 75 mm 45 41 65 62 86 65 86 mm mm mm mm mm mm mm mm A B C D E F

340 mm 168 mm 500 mm 88 mm 154 mm 250 mm

Montaj şablonunu kullanarak duvar üzerindeki bağlantı deliklerini açınız ve gaz – su bağlantılarını montaj şablonuna göre yapınız.

A: Sifon çıkışı

D: 34 " Gaz girişi

B: 3/4" Merkezi isitma gidiş

E: 12 " Kullanım suyu giriş

C: 12 " Sıcak kullanım suyu çıkış

F: 3/4" Merkezi ısıtma dönüş

Kolay servis edilebilirlik için montaj sırasında yukarıdaki çizimde gösterilen mesafelerin alt, üst ve yanlardan sağlanması gerekmektedir.

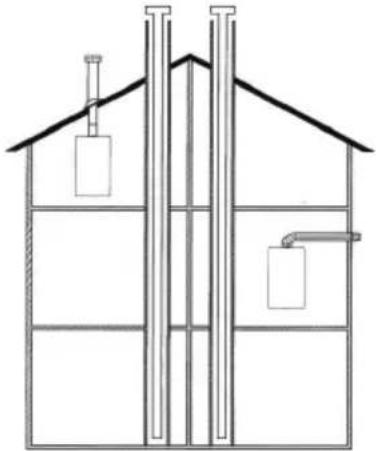

3.3 Baca Bağlantısı

Baca bağlantısı için gerekli parçalar cihazla birlikte sunulmuştur. Cihaz yatay eş eksenli (iç içe geçmiş iki boru ile) baca çıkışına bağlanabileceği şekilde dizayn edilmiştir.

Montaj sırasında kombi baca seti ve aksesuarları, dışardan gelebilecek etki ve darbeler de gözönüne alınarak sızdırmazlığını koruyacak şekilde sabitlenmelidir.

Yalnızca üretici firma tarafından sağlanan aksesuarlar kullanılmalıdır; aksi halde ürününüz garanti kapsamı dışında kalacaktır.

3.3.1 Yatay baca bağlantısı

Atık gaz bina dışına çıkarıldığında, baca duvarda en az 18mm dışarı çıkarılmalı ve su sizmasının engellenmesi için etrafı süzdırmaz şekilde kapatılmalıdır. Bacanın bina dışına çıkarıldığı tahliye deliği, kapı, pencere ve/veya havalandırma menfezlerinden en az 0,7 metre uzağında olmalıdır.

Cihazdan dışarıya doğru, her bir metrelik boru uzunluğu için, 1 cm.lik yukarı eğim verildiğinden emin olunuz.

Baca uzunluğu ile ilgili bilgiler aşağıdaki tabloda verilmiştir. Maksimum baca uzunluğunu her 90°lik dirsek için 1m, her 45°lik dirsek için 0,5m kısaltmaktadır.

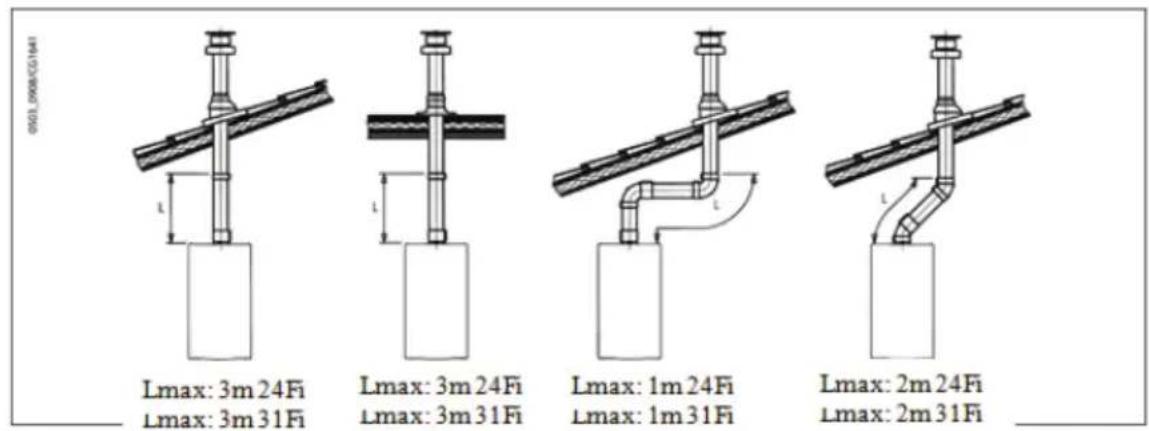

3.3.2 Dikey baca bağlantısı

Lmax: 3m 24Fi Lmax: 3m 31Fi Lmax: 3m 24Fi Lmax: 3m 31Fi Lmax: 1m 24Fi Lmax: 1m 31Fi Lmax: 2m 24Fi Lmax: 2m 31Fi

4 Ürün Bilgileri

4.1 Genel açıklamalar

Lambert Attivo Kombi oda sızdırmazlığı ve fan destekli olup, merkezi ısıtma ve sıcak kullanım suyu sağlar.

Kombi doğalgaz veya LPG ile çalışabilir. Tüm gaz dönüşümleri yetkili servis tarafından yapılmalıdır.

Sıcak kullanım suyu önceliklidir.

Bilgi etiketinde kombi modeli, seri numarası ve gaz tipi gösterilir.

4.2 Çalışma prensibi

4.2.1 Çalışma durumunda

Kombi çalışırken oluşan atık gazlar baca sistemi ile uzaklaştırılarak dışarıya atılır. Yanma için gerekli olan temiz hava baca sistemi vasıtasıyla temin edilir.

Yoğuşma suyu, kombinin alt kısmında bulunan yoğuşma su çıkışı ile cihaz dışına taşınır. Yoğuşma suyu çıkışı, atık su giderine bağlanmalıdır. Yoğuşma sifonu, ilk çalıştırma öncesinde temiz su ile doldurulmalıdır. Bu boru, kalifiye bir uzman haricinde asla değiştirilmemelidir.

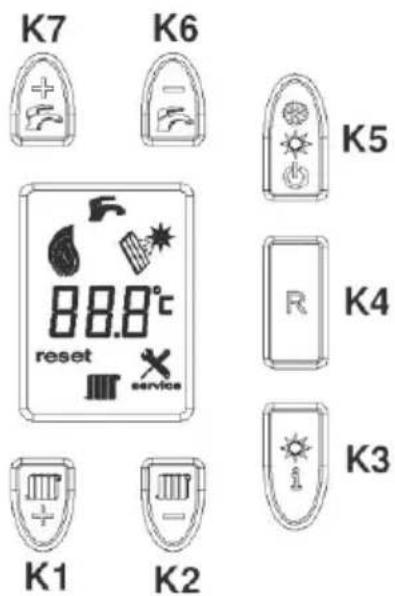

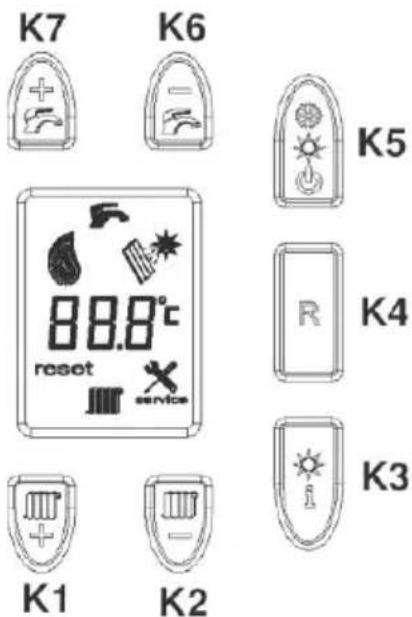

4.3 Kontrol paneli bilgileri

K1 Merkezi ıslıma sıcaklığı arttırma tuşu

K2 Merkezi ıslıtmə sıcaklığı azaltma tuşu

K3 Bilgi tuşu

K4 Reset tuşu

K5 ON/OFF tuşu

K6 Kullanım suyu sıcaklığı azaltma tuşu

K7 Kullanım suyu sıcaklığı arttırma tuşu

5 Çalıştırma Öncesi Talimatlar

Kombinin ilk çalıştırma işlemi mutlaka Yetkili Servis tarafından yapılmalıdır. Çalıştırma öncesinde aşağıdaki talimatları yerine getirilmelidir:

a) Cihaz parametreleri ile elektrik, su ve gaz besleme sistemlerinin uygunluğu,
b) Montajın kanun ve yönetmeliklere uygunluğu,
c) Cihazın enerji beslemesi ve topraklama bağlantılarının uygunluğu.

Yukarıdaki şartların sağlanmaması durumunda kombi garanti kapsamı dışında kalacaktır.

5.1 Kombinin çalıştırılması

Cihazın doğru olarak çalıştırılması için aşağıdaki adımları uygulayınız:

1) Enerji beslemesini sağlayınız
2) Gaz vanasını açınız

5.1.1 Kış konumu ve merkezi ısıtma konumu

1) ON/OFF tuşuna (K5) basınız ve ekranda radyatör ve musluk sembolünün görünüğünden emin olun.
2) Kullanım suyu ihtiyacı olmadığında, ekranda merkezi ısıtma devresi çıkış suyu sıcaklığı görüntülenecektir. Merkezi ısıtma sıcaklığı değerini arttırmak için K1, azaltmak için K2 tuşuna basın. Tuşlara bastığınızda ekranda ayarlanan sıcaklık değeri görüntülenecektir. Kombi devreye girdiğinde ekranda alev sembolü görülecektir. Merkezi ısıtma modunda çalışırken ekrandaki radyatör sembolü yanıp sönecektir.
3) Kullanım suyu sıcaklığını arttırmak için K7, azaltmak için K6 tuşuna basınız. Düğmelere bastığınızda ekranda ayarlanan kullanım suyu sıcaklığı gösterilecektir. Kullanım suyu ihtiyacı olduğunda, cihaz kullanım suyu moduna geçecek ve ekranda musluk işareti yanıp sönecektir. Kullanım suyu önceliğinden dolayı cihaz merkezi ısıtmada çalışıyorsa bile kullanım suyu ihtiyacı olduğunda kullanım suyu moduna geçecektir.

5.1.2 Yaz konumunda(Sadece kullanım suyu)

1) Ekranda musluk sembolü görüntüleninceye kadar ON/OFF tuşuna (K5) basınız.

2) Kullanım suyu sıcaklığını arttırmak için K7, azaltmak için K6 tuşuna basınız. Düğmelere bastığınızda ekranda ayarlanan kullanım suyu sıcaklığı gösterilecektir. Kullanım suyu ihtiyacı olduğunda, kombi kullanım suyu modunda devreye girecektir.

5.2 Sisteme su doldurulması

Kombi soğuk iken manometreden okunan basınç değerinin 0,7 – 1,5 bar aralığında olduğunu düzenli olarak kontrol ediniz. Yüksek basınç durumunda, boşaltma musluğunu açarak basıncın istenilen basınç aralığı değerine getirilmesini sağlayınız. Düşük basınç durumunda, doldurma musluğunu açarak basıncın yükselmesini sağlayınız. Hava yapmaması için, doldurma musluğunu çok yavaş açınız.

Basınç düşmesi sık tekrarlanıyorsa yetkili servise başvurunuz.

5.3 Cihazın kapatılması

Ana güç kaynağını kesin. Gaz vanasını kapatın.

Not Kombi kapatıldıktan sonra donmaya karşı korumalı değildir.

Not Kombinin uzun süre kullanılmayacağı veya mülkün boşaltılacağı öngörülürse, elektrik ve gaz kaynakları kapatılacaksa sistemin boşaltılması tavsiye edilir.

5.4 Donma koruması

Bütün sistemin suyunu değiştirmek, kombi içerisinde ve ısıtma elemanlarında zararlı kireç tortularının oluşmasına yol açacağından, su boşaltmalarından kaçınılmalıdır. Kış sezonu boyunca çalıştırılmayan ve bu nedenle donma tehlikesine maruz kalmış veya kalabileceğik kombilere, özel amaçlı uygun miktarda antifriz eklenmelidir (örneğin; korozyon ve kireç önleyiciler ile desteklenmiş Propylene glikol). Kombi işletim sistemindeki donma koruması fonksiyonu, kombi çıkış suyu sıcaklığı 5°C'nin altına düşmesi durumunda devreye girerek su sıcaklığı 30°C'ye ulaşıncaya kadar brülörün çalışmasını sağlar.

Donma koruması fonksiyonunun çalışabilmesi için aşağıdaki şartlar sağlanmalıdır:

1. Kombi elektrik beslemesi açık olmalıdır.
2. Gaz vanası açık olmalıdır.
3. Sistem (su) basıncı doğru değerlerde olmalıdır.
4. Kombi bloke durumda olmamalıdır.

6 Bakım

6.1 Genel bakım

Cihazınızın verimini ve çalışma emniyetini korumak için, her kış sezonu sonunda, yetkili servis tarafından yıllık bakım ve kontrol yapılmalıdır. Düzenli ve doğru servis hizmeti, sistemin ekonomik kullanımını sağlar

Dikkat

Kombinin bakımı sadece yetkili kişiler tarafından yapılmalıdır. Sadece Baymak yedek parçaları kullanılmalıdır.

Boyalı paneller nemli bir bezle silinmeli ve daha sonra tamamen kurutulmalıdır. AŞİNDIRICI, YANICI TEMİZLİK MADDELERİ KULLANMAYIN.

Cihaz üzerinde bir işlem yapılmadan önce mutlaka elektrik ve gaz bağlantısı kesilmelidir.

Yetkili servis tarafından cihaz üzerinde yapılan kontrol, bakım, parça değişim vb işlemler, zorunlu haller dışında mutlaka cihazın normal çalışma şartlarında ve cihazın bulunduğu mekanda yapılacaktır.

Merkezi ısıtma sistemi düzenli olarak kontrol edilmelidir. Aşağıdaki talimatları uygulayın.

1. Merkezi sistem basıncını kontrol edin.

Not

Su basıncı 0.7 bar'dan düşükse, sisteme su doldurulmalıdır.

Bak

Sistemi tekrar basınçlandırma

Not

Su basıncı 0,5 barın altına düşerse kombi çalışmaz.

1. Radyatörlerdeki pas ve kaçakları (özellikle nemli alanlarda) kontrol edin.

2. Vanaları kontrol etmek için yılda birkaç defa açıp kapatın.

Dikkat

Kombinin bakımı ve temizlenmesi sadece yetkili kişiler tarafından yapılmalıdır.

6.2.1 Sistemi tekrar basınçlandırma

Su basıncı çok düşükse, sistem yeniden basınçlandırılmalıdır.

Normal işletme suyu basıncı 1 ila 2 bar arasındadır. Basınç 3 barı aşarsa, 3 bar emniyet ventili açılır ve su boşaltılarak basınç düşürülür.

Sistemin zaman zaman basınçlandırılması gerekebilir (su basıncı 0,7'nin altına düştüğünde).

Not

Kombi sürekli olarak basınçlandırma ihtiyacı gerektiriyorsa su kaçağı olabilir. Yetkili servisi bilgilendirin.

Değerli Tüketicimiz;

Öncelikle ürünümüzü tercih ettiğiniz için teşekkür ederiz.

Baymak A.Ş. teknik özellikleri ve nitelikleri belirtilmiş olan ürününüze üretim kaynaklı hatalar nedeni ile meydana gelebilecek arızalara karşı aşağıda belirtilen koşullar dahilinde Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü tarafından onaylanan standart garanti süresi kapsamında hizmet verecektir.

Baymak A.Ş. tarafından verilen standart ürün garantisi, cihazın normal kullanım şartlarında kullanılmamasından doğacak arızaları kapsamamakta olup, aşağıda belirtilen koşullar dahilinde meydana gelen ve/veya gelebilecek olan anzalar, sorunlar ve hasarlar garanti kapsamı dışında kalacaktır.

1. Ürününüzü aldığınızda ürününüze ait garanti belgesini yetkili satıcınıza onaylatınız. Ürünün ilk çalıştırmasını mutlaka yetkili servise yaptırınız ve garanti belgesini servis personeline onaylatınız.
2. Garanti belgesi üzerinde bulunması gereken satıcı ve yetkili servis onaylarının bulunmaması halinde, garanti belgesi üzerinde silinti, kazıntı yapılarak tahrifat, ürün üzerindeki orijinal seri numarasının silinmesi - tahrif edilmesi halinde garanti kapsamı dışında işlem yapılacaktır.
3. Ürününüzü kullanmadan önce Montaj ve Kullanım Kılavuzunu mutlaka okuyunuz. Ürünün montaj ve Kullanım Kılavuzunda yer alan hususlara aykırı kullanılması, kullanım hataları ve cihazın standart kullanım şartları/amaçları haricinde kullanılması halinde ürün garanti kapsamı dışında kalacaktır. Yanlış kullanım arızaları ve asılsız servis müracaatları kapsamında yapılan işlemler ücretli olarak yapılacaktır.
4. Ürünün ilk çalıştırma işleminin Yetkili Servis tarafından yapılmaması, Yetkili Servis Teknisyenleri harici yetkisiz 3. şahıslar (özel servis) tarafından cihaza müdahale edilmesi veya tüketici tarafından cihazın servis ayarlarına müdahale edilmesi nedeni ile oluşan arızalar ve sorunlar garanti kapsamı dışındadır.
5. Ürünün müşteriye teslim tarihinden sonra nakliye ve/veya taşıma sırasında oluşabilecek hasarlar garanti kapsamı dışındadır.
6. Tüketici tarafından yapılan yanlış depolama ve ortam koşulları nedeni ile üründe meydana gelen anzalar ve hasarlar garanti kapsamı dışındadır.
7. Doğal afetler, üründen kaynaklanmayan harici l fiziki dış etkenler, mevsimsel hava şartları ve çevresel etkenler ( deprem, yangın, sel, su basması, şiddetli rüzgar, yıldırım düşmesi, kireçlenme, tesisatın aşırı kireçli/çamurlu/pis olması, nem, rutubet, toz, nakliye, taşıma, ürünün dona maruz kalması, baca bağlantısının donması, bacadan yağmur suyu girmesi, susuz çalışma v.b.) nedeniyle oluşan arıza ve hasarlar garanti kapsamı dışındadır.
8. Yüksek, düşük veya sabit olmayan voltaj, hatalı elektrik tesisatı, ürüne uygun olmayan voltaj değeri, cihaz üzerinden aşırı akım geçmesi, nötr veya toprak hattına faz gelmesi (faz çakışması) sebebiyle oluşabilecek hasar ve arızalar garanti kapsamı dışındadır.

9. Ürünün standart ve sorunsuz çalışma koşullarının sağlanması için gerekli gerekli I zorunlu alan Montaj ve Kullanım Kılavuzunda belirtilen teknik özelliklerin (su basıncı, voltaj değeri, gaz besleme basıncı, sigorta değeri, topraklama, yakıt cinsi, yakıt kalitesi v.b.) uygun olmaması, sabit olmaması, ve/veya değişken olması halinde, cihazda meydana gelebilecek arızalar ve hasarlar garanti kapsamı dışında kalacaktır.

10. Tesisat ve tesisat ekipmanları nedeniyle cihazda meydana gelecek arıza ve problemler garanti kapsamı dışındadır.

11. LPG gazının uygun şartlarda ve kullanım talimatlarına uygun kullanılmaması halinde meydana gelen hasar ve arızalar garanti kapsamı dışındadır. (Gaz valfine likid yürümesi v.b.)

12. Tüketicinin periyodik olarak yapması ve/veya yaptırması gerekli olan / tavsiye edilen bakım ve kontrolleri zamanında yapmaması/yaptırmaması nedeni ile üründe meydana gelebilecek arızalar ve hasarlar garanti kapsamı dışındadır.

13. Ürünün ticari amaçlı kullanımından kaynaklı arızalar ve sorunlar garanti kapsamı dışındadır.

14. Elektrik - Su - Gaz kesintisi ve üründen kaynaklanmayan kaçaklar garanti kapsam dışındadır.

15. Elektrik- Su - Gaz tesisatı ve/veya tesisat ekipmanları, tesisat kaçakları, tesisat bağlantıları, baca bağlantıları nedeni ile meydana gelebilecek arızalar ve hasarlar garanti kapsamı dışındadır.

16. Garanti belgesinin tüketiciye tesliminden, malı satın aldığı satıcı, bayi, acenta ya da temsilcilik sorumludur.

6502 sayılı tüketicinin korunması hakkındaki kanuna göre, malın ayıplı olduğunu anlaşılması durumunda tüketici;

a) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
b) Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme,
c) Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme,
ç) İmkan varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme,

seçimlik haklarından birini kullanabilir. Satıcı, tüketicinin tercih ettiği bu talebi yerine getirmekle yükümlüdür.

Tüketiciler, şikayet ve itirazları konusundaki başvurularını tüketici mahkemelerine ve tüketici hakem heyetlerine yapabilirler.

7 Sorun Giderme

7.1 Hata kodları

Bir hata oluştuğunda ekranda hata kodu görüntülenecektir (örneğin E01).

Kombiyi resetlemek için, RESET (K4) tuşuna basınız. Sorun devam ederse mutlaka yetkili servisi arayınız.

Hata Kodu Tanımı
E01 Başarısız ateşleme
E02 Hatalı alev oluşumu
E03	Aşırı ısınma hatası
E04	Presostat arızası
E05 Presostat arızası
E06 Presostat arızası
E07 TTB termostat arızası
E09 Gaz valfi geri besleme arızası
E12 Elektronik kart arızası
E21 Elektronik kart arızası
F02 Hatalı alev oluşumu
F13	Reset kilitlenmesi (cihaz elektrik beslemesini açıp kapatınız)
F22 Düşük voltaj arızası
F23 Presostat arızası
F25 Elektronik kart arızası
F31 Merkezi ısıtma NTC sensör arızası
F32 Dış hava sensörü arızası
F33 Kullanım suyu NTC sensör arızası
F37	Düşük su basınç arızası
F59	Gaz valfi arızası

8 Ek Bölüm

8.1 Ürün fişi ve teknik parametreler

Tedarikçinin adı veya markası		LAMBERT
Model tanımı		Attivo 240 Attivo 310
Mahal ısıtması için orta sıcaklık uygulaması		1
Su ısıtması için beyan edilen yük profili		XL
Mevsimsel mahal ısıtması enerji verimliliği sınıfı		B B
Su ısıtma enerji verimliliği sınıfı		A A
Nominal ısı gücü (P rated)	kW 24 29
Mahal ısıtması için yıllık enerji tüketimi	GJ 81 95
Su ısıtma için yıllık elektrik enerjisi kullanımı	kWh 34 30
Su ısıtma için yıllık yakıt tüketimi	GJ 18 18
Mevsimsel mahal ısıtması enerji verimliliği	% 87 88
Su ısıtma enerji verimliliği	% 81 81
Ses gücü seviyesi, iç ortam	dB(A) 50 49

Model			Attivi 240 Attivo 310
Yoğuşmalı kombi			Evet	Evet
Düşük sıcaklıkı kombi (1)			Hayır	Hayır
B1 kombi			Hayır	Hayır
Kojenerasyon mahal ısıtici			Hayır	Hayır
Kombine ısıtici			Evet	Evet
Anma ısı çıkışı	P_rated	kW	24	29
Nominal ısı çıkışında ve yüksek sıcaklıkta faydalı ısı çıkışı	P_4	kW	24,3	29,2
Nominal ısı çıkışının% 30'unda ve düşük sıcaklıkta kullanışlı ısı çıkışı	P_1	kW	7,7	9,3
Sezonsal alan ısıtma verimliliği	_s	%	87	88
Nominal ısı çıkışında ve yüksek sıcaklıkta faydalı veri	_4	%	86,9	87,7
Nominal ısı çıkışının% 30'unda ve düşük sıcaklıkta faydalı verim	_1	%	91,8	93,2
Yardımcı güç tüketimi	-
Tam yük	elmax	kW	0,046	0,0443
Kısmi yük	elmin	kW	0,046	0,0443
Bekleme modunda	P_SB	kW	0,001	0,0011
Diğer veri
Bekleme ısı kaybı	P_stby	kW	0,081	0,0878
Ateşleme brülör güç tüketimi	P_ign	kW	0	0
Yıllık enerji tüketimi	Q_HE	GJ	81	95
Ses gücü seviyesi, iç mekanlarda	L_WA	dB	49,5	49,3
Azot oksit emisyonları	NOx (NCV)	mg/kWh	149,5	148,91
	NOx (GCV)	mg/kWh	134,62	134,09
Kullanım suyu parametreleri
Belirtilen yük profili			XL	XL
Günlük elektrik tüketimi	Q_elec	kWh	0,153	0,138
Yıllık elektrik tüketimi	AEC	kWh	33,599	30,305
Su ısıtma enerji verimliliği	_wh	%	80,65	80,55
Günlük yakıt tüketimi	Q_fuel	kWh	24,516	24,603
Yıllık yakıt tüketimi	AFC	GJ	18,391	18,444
(1) Düşük sıcaklıklı kombiler için 30 ° C, düşük sıcaklıklı kazanlar için 37 ° C ve diğer ısıtıcılar için 50 ° C dönüş sıcaklığı ısıtici girişinde) için düşük sıcaklık araçları.
(2) Yüksek sıcaklık modu ısıtıcı girişinde 60 ° C dönüş sıcaklığı ve ısıtıcı çıkışında 80 ° C besleme sıcaklığı anlamına gelir.

9 Elektrik Bağlantısı

9.1 Elektrik diyagramı

	Pin # (PCB)	Sinyal	Açıklama
X1	1	+Vrac	Gaz Valfi
	2	-Vrac
	3	Faz	Gaz Valfi
	4	Nötr
X2	1	Nötr	3 Yollu Vana
	2	Faz CH
	3	Faz DHW
X3	1	Faz	Besleme
	2	Nötr
	3	Nötr	Fan
	4	Faz
	5	Nötr	Pompa
	6	Faz
	7	Faz	Faz
X4	1	PWM Vcc	PWM Pompa
	2	PWM output
	3	Input
	4	Vcc
	5	+Mod	Gaz basınç regülatörü
	6	-Mod
X5	1	Input	Limit Termostat
	2	Vcc
	3	Input	Presostat
	4	Vcc
	5	FS supply 12Vdc	Akış Sensörü
	6	FS input
	7	FS gnd
	8	WP supply 5Vdc	Su Basınç Anahtarı
	9	WP input
	10	WP gnd
	11	Input	-
	12	Gnd
X6	1	Input	Çıkış sensörü
	2	Gnd
	3	Input	Kullanım suyu NTC sensörü
	4	Gnd
	5	Input	-
	6	Gnd
	7	Input	Dış hava sensörü
	8	Gnd
	9	Input	Oda termostatı/Openterm
	10	Gnd
X12	1		Topraklama
	2
HT	1	HT1	Ateşleme/İyonizasyon elektrodu
	2	-

125.00±.10 D4.00 42.0068.005.00 5.00 X1 1 X2 1 X3 1 X12 X11 X10 X9 X7 X8 45.00 160.00±.10 93.00 X4 X5 X6

Cihazın sağlıklı çalışabilmesi ve elektriksel güvenliğin tam olabilmesi için, cihazın bağlı olduğu enerji hattında mutlaka topraklama olmalıdır.

Her iki kutup arasında min. 3 mm mesafe olacak şekilde, çift kutuplu bir anahtar kullanınız. Besleme kablosunu değiştirirken, mutlaka max. çapı 8mm olan, HAR H05 VV-F' 3x0,75 kablo kullanınız.

Cihaz üzerinde bir işlem yapılmadan önce elektrik bağlantısı mutlaka kesilmelidir.

9.2 Klemens bağlantı şeması

ON/OFF OPENTHERM ODA TERMOSTADI (BEYAZ) ON/OFF OPENTHERM ODA TERMOSTADI (BEYAZ) DIŞ HAVA SENSÖRÜ (MAVI) DIŞ HAVA SENSÖRÜ (MAVI) KÖPRÜ KABLOSU (SARI)

10 Pompa Grafiği

11 Gaz Dönüşümü

12 Kombinin Sökülmesi

Dikkat

Kombi gaz dönüşümü yalnızca yetkili kişiler tarafından yapılmalıdır.

Gaz dönüşümünün ardından cihaz yeni gaz tipine göre işaretlenmelidir.

Dikkat

Cihazın sökülme işlemi yalnızca yetkili kişiler tarafından yapılmalıdır.

Kombinin geçici veya kalıcı olarak sökülmesi gerekiyorsa aşağıdaki adımların takip edilmesi gerekir.

1. Kombinin elektrik bağlantısını kesin
2. Gaz vanasını kapatın
3. Merkezi ısıtma sistemini tahliye edin.

Yetkili servisten tavsiye alın.

13 Çevresel Değerlendirme

13.1 Enerji tasarrufu

Enerji tasarrufu ile ilgili ipuçları:

• Radyatörleri örtmeyin. Radyatörlerin önüne perde asmayın.
• Isı kaybını önlemek için radyatörlerin arkasına yansıtıcı paneller takın.
• Isitilmayan odalardaki boruları yalıtın(kiler, çatı vb.).
• Çatı yalıtımını yapın ve çift cam kullanın.
  • Kombinin kontrollerini düzenli yapın.
• Oda termostatlarını 1 °C kısın.
• Kullanılmayan odalarda radyatörleri kapatın.
• Sıcak ve soğuk suyu dikkatli kullanın.
• Oda termostatı kullanın. Termostatı yaklaşık 20 °C'ye indirin. Bu sayede ısıtma maliyetlerini ve enerji tüketimi azalmış olur.
• Termostatik radyatör vanaları ile birlikte modülasyonlu bir termostat enerji tasarrufu sağlar ve önemli bir konfor sunar. Bu kombinasyon size sıcaklıklarda esneklik sağlar. Termostatik radyatör vanalarını oda termostatının monte edildiği odalarda kullanmayın.
• Termostatik vananın tamamen kapanması ve açılması, istenmeyen sıcaklık dalgalanmalarına neden olur. Termostatik vanaları küçük adımlarla açıp kapatın.
• Odayı havalandırmak için pencereleri açarsanız oda termostatı sıcaklığını geçici olarak düşürün.
• Oda termostatını saatlik ayarlarken evde olunmayan günleri ve tatil günlerini dikkate alın. Elektrik tüketimi ve enerji tasarrufu, programlanmış ve aktif bir zamanlayıcı programı ile optimum seviyelere ulaşır.

14 Paket Etiketi Bilgileri

14.1 Paketin merkezi ıslıma enerji verimliliğini belirten paket bilgi kartı

14.1.1 Paket bilgileri-Kombi

Kombinin Sezonsal Enerji Verimliliği

T:Öncelikli merkezi ısitıcının sezonsal ısıtma verimliliğinin değeri, % olarak ifade edilir.

Sıcaklık Kontrolörü

(Oda termostatı-Dış hava sensörü)

Sıcaklık kontrol bilgi kartından

Sinif I = % 1, Sinif II = % 2, Sinif III = % 1.5,

Sinif IV = % 2, Sinif V = % 3, Sinif VI = % 4,

VII. Sinif = % 3,5, Sinif VIII = % 5

Ek Kombi

Kombi bilgi kartından

Merkezi ıslıtmə sezonsal verimliliği(%)

Güneş Enerjisi Katkısı

Güneş enerjisi ürününün bilgi kartından.

Kolektör boyutu(m²) ('III' x +

Kolektör verimliliği(%) 0.9 x ( /100)

Tank derecelendirmesi

A ^* = 0.95, A = 0.91,
B = 0.86, C = 0.83,
D-G = 0,81

‘III’: Matematiksel ifadenin değeri: 294/(11.Prated), burada “Prated” tercih edilen ıstıciyla ilgilidir.
'IV': Matematiksel ifadenin değeri: 115/(11.Prated), burada "Prated" tercih edilen ısıtıcıyla ilgilidir.

(1) Eğer tank derecesi A'nın üzerindeyse 0,95 kullanınız.

Isi Pompası Katkısı

Isı pompası bilgi kartından

'II': Bir paketin tercihli ve ilave ıstıcılarının ısı çıktısını ağırlıklandırmak için tercih edilen faktör aşağıdaki tabloda verilmiştir.

Merkezi ıslıtmə sezonsal enerji verimliliği(in%)

Güneş Enerjisi Katkısı ve Ek Isı Pompası

Küçük değeri seçiniz

0.5 x ⑤ = - ⑥ %

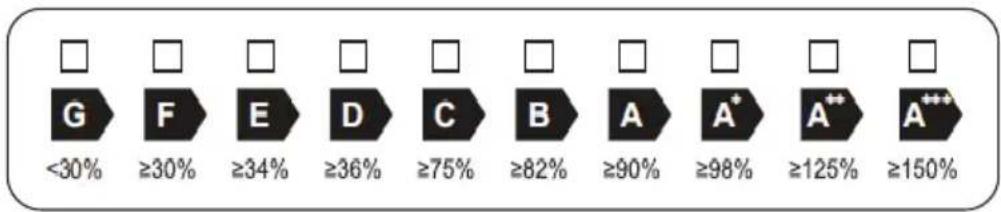

Paketin merkezi ısıtma sezonsal enerji verimliliği sınıfı

Paketin merkezi ısıtma sezonsal enerji verimliliği sınıfı

Bu kartta verilen ürün paketinin enerji verimliliği, bir binaya kurulduktan sonra gerçek enerji verimliliğine karşı gelmeyebilir çünkü bu verimlilik, dağıtım sistemindeki ısı kaybı ve bina büyüklüğü ve özellikleri ile ilgili olarak ürünlerin boyutlandırılması gibi faktörlerden etkilenir.

Düşük Sıcaklık Uygulaması için Kullanılan Kombi ve Ek Isı Pompası(35°C)

Isı pompası bilgi kartından

Kombilerin ağırlıklandırılması

Psup / (Prated + Psup)^(1)(2)	II, sicak su depolama tankı olamayan paket	II, sicak su depolama tanklı paket
0	0	0
0.1	0.3	0.37
0.2	0.55	0.70
0.3	0.75	0.85
0.4	0.85	0.94
0.5	0.95	0.98
0.6	0.98	1.00
≥ 0.7	1.00	1.00
(1) Ara değerler, iki bitişik değer arasındaki doğrusal enterpolasyon ile hesaplanır.(2) Prated, tercihlı alan ısıtıcı veya kombinasyon ısıtıcısı ile ilgilidir.

14.1.2 Paket Ürün Kartı-Isıtıcı Kombinleri (Kombiler ya da Isı Pompaları)

Kombine ıstıcının su ıstma enerji verimliliği

Beyan edilen yük profili

Güneş Enerjisi Katkısı

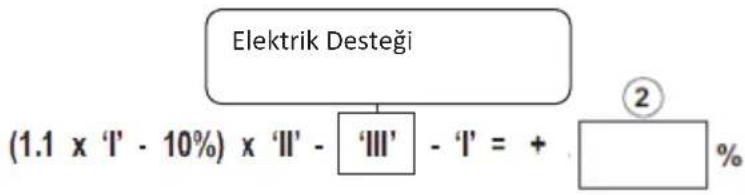

Elektrik Desteği (1.1 x 'I' - 10%) x 'II' - 'III' - 'I' = + ② %

Güneş enerjisi ürününün bilgi kartından

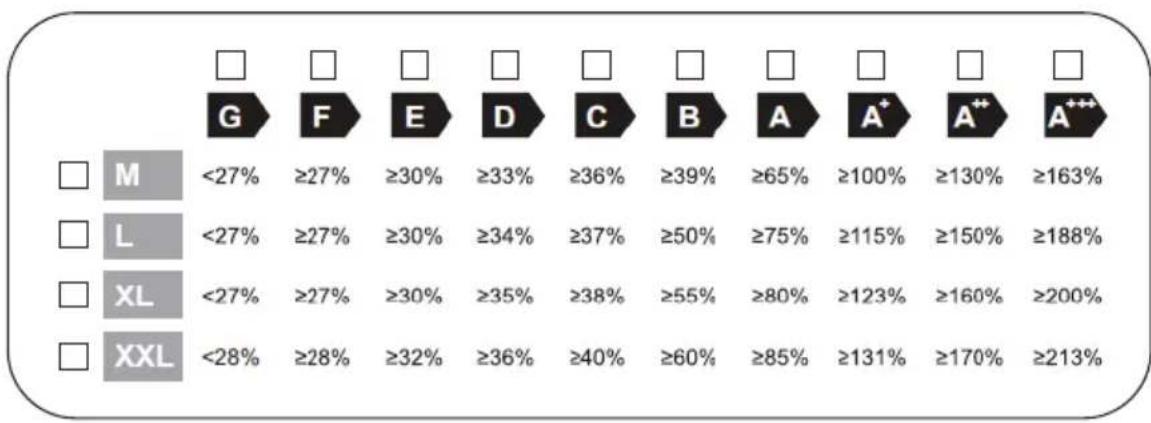

Ortalama iklim şartları altında paketin kullanım suyu ısıtması enerji verimliliği

Ortalama iklim şartları altında paketin kullanım suyu ısıtması enerji verimliliği sınıfı

Soğuk ve sıcak iklim şartları altında paketin kullanım suyu ısıtması enerji verimliliği sınıfı

Bu fişte verilen ürün paketinin enerji verimliliği, bir binaya monte edildikten sonra gerçek enerji verimliliğine karşılık gelmeyebilir, çünkü bu verimlilik dağıtım sistemindeki ısı kaybı ve bina büyüklüğü ve özellikleri ile ilişkili olarak ürünlerin boyutlandırılması gibi faktörlerden etkilenir.

I Kombine ıstıcının kullanım suyu enerjisi verimliliğinin değeri, % cinsinden ifade edilir.

II Matematiksel ifadenin değeri (220 · Qref) / Qnonsol, kombine ıstıcısının M, L, XL veya XXL yük profilini beyan etmek için , Ek VII, Tablo 15 ve Qnonsol güneş enerjisi ürününün bilgi kartından AB 811/2013 yönetmeliğinden alınmıştır.

III Matematiksel ifadenin değeri (Qaux · 2,5) / (220 · Qref), % olarak ifade edilir, Qaux beyan edilen yük profili M, L, XL veya XXL için güneş enerjisi ürününün bilgi kartından ve Qref AB 811/2013, Ek VII, Tablo 15 den alınır.

BDR THERMEA GROUP

BAYMAK MAKİNA SANAYİ VE TİCARET A.Ş.

Orhanlı Beldesi, Orta Mahalle, Akdeniz Sokak No: 8

34959 Tuzla / İSTANBUL

Tel: [phone]

Fax: [phone]

http://www.baymak.com.tr

e-mail:[e-mail]
