KULLANIM KILAVUZU Nitron Plus HK 24 DemirDokum

1.1 İşlemle ilgili uyarı bilgileri ...... 3

1.2 Amacına uygun kullanım 3

1.3 Genel emniyet uyarıları...... 4

2 Doküman ile ilgili uyarılar ...... 7

2.1 Birlikte geçerli olan dokümanların dikkate alınması.... 7

2.2 Dokümanların saklanması ...... 7

2.3 Kılavuzun geçerliliği.... 7

3 Ürünün tanımı 7

3.1 Ürün yapısı 7

3.2 Kumanda elemanlarına genel bakış 7

3.3 Ürünün ekranı...... 8

3.4 Cihaz tip etiketi üzerindeki bilgiler 8

3.5 Program saatinin ekranı...... 9

3.6 CE işareti 9

3.7 TSE işareti 9

3.8 Ürün üzerindeki semboller...... 9

3.9 Ürün kullanım ömrü ve ürün özellikleri 9

4 İşletim...... 9

4.1 Kullanım konsepti 9

4.2 Ana ekranda kullanım.... 10

4.3 Kullanım seviyeleri.... 10

4.4 Kapatma vanalarının açılması ..... 10

4.5 Ürünü açma 10

4.6 Sistem basıncı kontrolü ..... 11

4.7 Isıtma sisteminin doldurulması .... 11

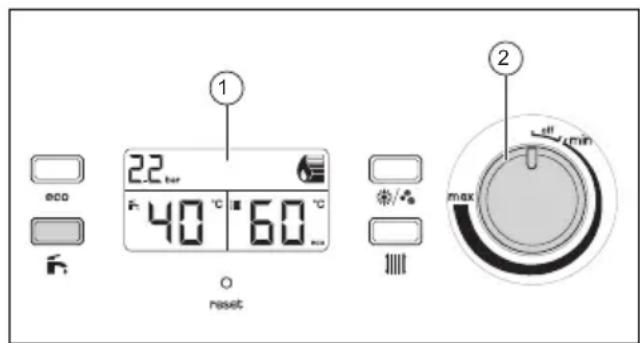

4.8 Kullanma suyu sıcaklığının ayarlanması 11

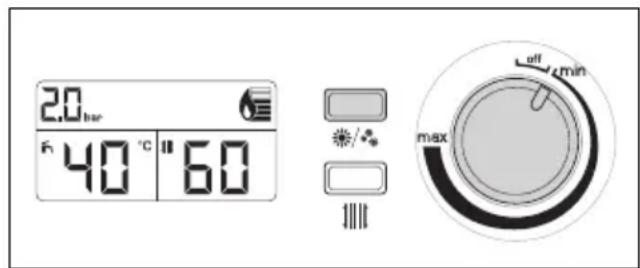

4.9 Isitma konumunun ayarlanması 11

4.10 Saatin ve tarihin ayarlanması ..... 12

5 Arızaların tespit edilmesi ve giderilmesi.... 13

6 Bakım ve temizlik 13

6.1 Bakım.... 13

6.2 Ürünün bakımı 13

6.3 Bakım uyarılarının okunması...... 13

7 Ürünün devre dışı bırakılması .... 14

7.1 Ürünü geçici olarak devre dışı birakma.... 14

7.2 Ürünü nihai kapatma.... 14

8 Geri dönüşüm ve atıkların yok edilmesi.... 14

9 Müşteri hizmetleri.... 14

Ek 15

A Kullanıcı seviyesi – Genel bakış 15

B Arıza giderme.... 15

C Tüketici Hakları 16

D CE uygunluk açıklaması 18

1 Emniyet

1.1 İşlemle ilgili uyarı bilgileri İşlemle ilgili uyarı bilgilerinin sınıflandırılması

İşlemle ilgili uyarı bilgileri, aşağıda gösterildiği gibi tehlikenin ağırlığına bağlı olarak uyarı işaretleri ve uyarı metinleriyle sınıf-landırılmıştır:

Uyarı işaretleri ve uyarı metin- leri

Tehlike!

Ölüm tehlikesi veya ağır yaralanma tehlikesi

Tehlike!

Elektrik çarpması nede- niyle ölüm tehlikesi

Uyarı!

Hafif yaralanma tehlikesi

Dikkat!

Maddi hasar veya çevreye zarar verme tehlikesi

1.2 Amacına uygun kullanım

Yanlış veya amacına uygun olmayan şekilde kullanılması durumunda; yaşamsal tehlike arz edebilir, üründe veya çevresinde maddi hasarlar meydana gelebilir.

Ürün, kapalı merkezi ısıtma sistemleri ve merkezi sıcak su hazırlama için ısı üreticisi olarak öngörülmüştür. Güneş enerjisi sistemlerinde kullanıldığında

ürün sadece sıcak su hazırlama için uygundur.

Ürün, besleme havası hatlarının ve atık gaz hatlarının döşenmesi sağlanacak şekilde duvara monte edilir. Montaj yeri olarak kiler odaları, depo, çok amaçlı kullanım veya oturma alanları seçilebilir. Yeterli temiz hava beslemesi sağlanmalıdır.

Amacına uygun kullanım ara- sında yer alanlar:

• Ürüne ve diğer tüm sistem bileşenlerine ait birlikte verilen kullanma kılavuzlarının dikkate alınması
• Kılavuzlarda yer alan tüm kontrol ve bakım şartlarının yerine getirilmesidir.

Bu ürün 8 yaş ve üzerindeki çocuklar ve fiziksel, algılama veya

eruhsal yetenekleri sınırlı olan veya cihaz hakkında yeterince tecrübesi ve bilgisi olmayan kişiler tarafından, ancak bir kişi tarafından denetlenirlerse veya cihazın nasıl kullanıldığına ve oluşabilecek tehlikelere dair ta-limatlar aldıarsa, kullanılabilir. Çocuklar ürünle oynamamalıdır. Temizleme ve kullanıcı bakımı, denetlenmeyen çocuklar tarafından yapılmamalıdır.

Ürünün örneğin portatif evlerde veya karavanlarda kullanılması amacına uygun değildir.. Sürekli

1 Emniyet

bir yere bağlı olan sabit birimler araç değildir (yani sabit montaj).

Bu kılavuzda tarif edilenin dışında bir kullanım veya bunu aşan bir kullanım amacına uygun değildir. Her türlü doğrudan ticari ve endüstriyel kullanım da amacına uygun kullanım değildir.

Dikkat!

Her türlü kötü amaçlı kullanım yasaktır.

1.3 Genel emniyet uyarıları
1.3.1 Montaj sadece yetkili bayi tarafından

Ürünün montajı, kontrolü, 바-kımı ve onarım çalışmaları ve ayrıca gaz ayarları sadece bir yetkili bayi tarafından gerçekleştirilmelidir.

1.3.2 Yanlış kullanım nedeniyle tehlike

Yanlış kullanım nedeniyle ken- dinizi ve başkalarını tehlikeye atabilir ve maddi hasarlara yol açabilirsiniz.

- Mevcut kılavuzu ve birlikte geçerli olan tüm dokümanları itinayla okuyun, özellikle "Emniyet" bölümünü ve uyarı açıklamalarını.

1.3.3 Gaz kaçağı nedeniyle ölüm tehlikesi

Binalarda doğal gaz kokusunda:

▶ Gaz kokusu olan mekanlarda bulunmayın.
- Mümkünse kapıları ve pencereleri açın ve cereyan yapmasını sağlayın.
▶ Açık alevden kaçının (örn. çakmak, kibrit).
▶ Sigara içmeyin.
- Binada bulunan elektrik şalterlerini, soketleri, zilleri, telefonu ve diğer iletişim sistemlerini kullanmayın.
▶ Gaz sayacı kapatma düzeneğini veya ana kapatma düzeneğini kapatın.
▶ Mümkünse üründeki gaz kesme vanasını kapatın.
▶ Diğer bina sakinlerini uyarın.
▶ Hemen binayı terk edin ve diğer kişilerin girmesini önleyin.
▶ Binayı terk eder etmez polisi ve itfaiyeyi arayın.
- Gaz şirketinin acil durum birimini evin dışındaki bir telefondan haberdar edin.

1.3.4 Tıkanmış veya sızdıran atık gaz yolları nedeniyle ölüm tehlikesi

Binalardaki atık gaz kokusunda:

▶ Erişebileceğiniz tüm kapıları ve pencereleri açın ve cereyan yapmasını sağlayın.

▶ Ürünü kapatın.
▶ teknik servisini haberdar edin.

1.3.5 Patlayıcı veya tutuşabilen maddeler nedeniyle yaşam tehlikesi

▶ Ürünün kurulum yerinde patlayıcı veya tutuşabilen maddeleri (örn. benzin, kağıt, boyalar) kullanmayın veya depolamayın.

1.3.6 Üründeki ve ürün çevresindeki değişiklikler nedeniyle ölüm tehlikesi

- Güvenlik tertibatlarını kesinlikle çıkarmayın, köprülemeyin veya bloke etmeyin.

▶ Güvenlik tertibatlarında değişiklik yapmayın.

- Parçaların contalarını bozma-yın veya çıkarmayın.

▶ Aşağıdakiler üzerinde değişiklik yapılmamalıdır:

• Üründe
  – Gaz, hava, su ve elektrik hatlarında
• Tüm atık gaz sisteminde
• Emniyet ventilinde
• Gider hatlarında
• Ürünün işletme güvenliğini etkileyebilecek yapı malzemelerinde

1.3.7 Yetersiz yanma havası girişi nedeniyle zehirlenme tehlikesi

Koşullar: Ortam havasına bağımlı işletim

▶ Yanma havası girişinin yeterli olmasını sağlayın.

1.3.8 Yanlış veya yapılmayan bakım ve onarım nedeniyle yaralanma ve maddi hasar tehlikesi.

▶ Hiçbir şekilde kendi başınıza üründe bakım çalışmaları veya onarım gerçekleştirme-yin.

- Arızaların ve hasarların he-men bir yetkili bayi tarafından giderilmesini sağlayın.

Öngörülen bakım aralıklarına uyun.

1.3.9 Uygun olmayan yanma ve ortam havası nedeniyle korozyon hasarı tehlikesi

Spreyler, çözücü maddeler, klor içeren temizlik maddeleri, boyalar, yapıştırıcı maddeler, amonyak bağlantıları, tozlar vb. üründe ve yanma havası/atık gaz akım borusunda korozyona yol açabilir.

▶ Yanma havası beslemesinin daima flor, klor, kükürt, toz vs. içermemesini sağlayın.

1 Emniyet

▶ Montaj yerinde kimyasal mad- delerin depolanmamasını sağlayın.

1.3.10 Donma sonucu maddi hasar tehlikesi

• Soğuk kış günlerinde ısıtma sisteminizin çalışır konumda olmasını ve odaların yeterli ısıya sahip olmasını sağlayınız.
• İşletimi sağlayamıyorsanız, yetkili bayinin ısıtma sistemini boşaltmasını sağlayın.

2 Doküman ile ilgili uyarılar

2.1 Birlikte geçerli olan dokümanların dikkate alınması

Sistem bileşenlerinin beraberinde bulunan tüm kullanma kılavuzlarını mutlaka dikkate alın.

2.2 Dokümanların saklanması

▶ Bu kılavuzu ve ayrıca birlikte geçerli olan tüm belgeleri daha sonra kullanmak üzere saklayın.

2.3 Kılavuzun geçerliliği

Bu kılavuz sadece aşağıdaki kiler için geçer-lidir:

Ürün - Ürün numarası

	Türkiye
Nitron Plus HK 24 (H-TR)	0010015291
Nitron Plus HK 30 (H-TR)	0010015293

3 Ürünün tanımı

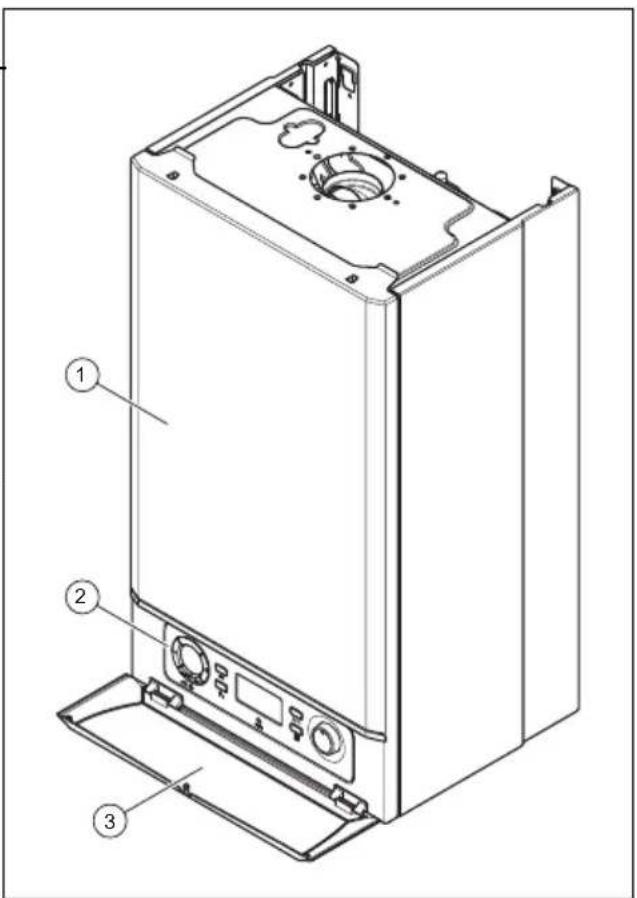

3.1 Ürün yapısı

1 Ürün 2 Kumanda ele-
manlari
3 Ön kapak

3.2 Kumanda elemanlarına genel bakış

23145 6 8.8 7.8.8 13 12 11 10 9 8 7

1 - tuşu
2 Ekran (tarih gös- tergesi/program saati)
3 + tuşu
4 eco tuşu (eko- nomi modu)
5 Isitma ko-
numu tuşu
(AÇIK/KAPALI)
6 Döner düğme
(AÇIK/KAPALI)

^3 Ürünün tanımı

7 Isıtma konumu tuşu (sicaklık ayarı)
8 reset tuşu (sifir-lama)
9 Ekran (işletme göstergeleri)

10 Sıcak su ko- numu tuşu (sı- caklık ayarı)
11 set tuşu (onay)
12 Açma/kapatma tuşu (program saati)
13 menu tuşu

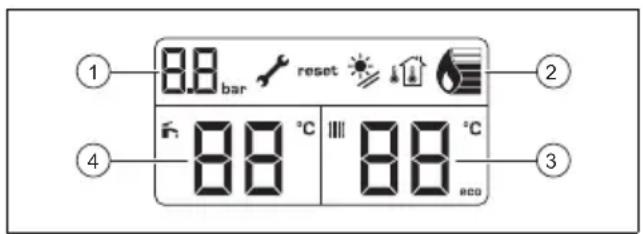

3.3 Ürünün ekranı

8.8 bar reset 8.8 °C 8.8 °C ECO ① ② ③ ④

1 Sistem basıncı
2 Ek bilgiler
3 Gidiş suyu sı- caklığı

Sem-bol	Anlamı
	Doğru brülör işletimi:Brülör açık
	Oda termostatı bağlı
	Dış sıcaklık sensörü bağlı
	Güneş enerjisi kollektörü bağlı
et	reset fonksiyonu etkin, ürün kapalı
	Bakım gerekli
	Sıcak su konumu etkin
	Isıtma konumu etkin
	Sürekli yanıyor: Tasarruf konumu etkinSürekli kapalı: Konfor konumu etkin
FXX	Arıza mesajı: "Ana ekran" yerine ya-nıp söner

3.4 Cihaz tip etiketi üzerindeki bilgiler

Cihaz tip etiketi ürüne fabrikada takılmaktadır.

Cihaz tip etiketi üzerindeki bilgiler	Anlamı
	→ "CE işaretlemesi" bölümü
	→ "TSE işareti" bölümü
	Kılavuzu okuyun!
	→ "Geri dönüşüm ve atıkların yok edilmesi" bölümü
HK Tip bilgisi
24, 30 Cihaz gücü
H Gaz cinsi (örn. doğal gaz)
TR Hedef ülke (hedef pazar)
V Şebeke gerilimi
W Elektrik sarfiyatı
Hz	Şebeke frekansı
MPa (bar)	Maks. devre basıncı
IP Koruma türü/korum a sınıfı
Kat. (örn. II_2H3+ )	İzin verilen gaz kategorisi
Tip (örn. Q_2 )	İzin verilen atık gaz bağlantıları
G20 - 20 mbar (2 kPa)	Fabrikasyon gaz cinsi ve gaz bağlantı basıncı
ww/jjjj (örn. 11/2014)	Üretim tarihi: Hafta/yıl
PMW (örn. 10 bar (1 MPa))	Sıcak kullanma suyu devresi çalışma basıncı
PMS (örn. 3 bar (0,3 MPa))	Isıtma devresi çalışma basıncı
ED 92/42	Güncel verimlilik yönetmeliği 3* ile yerine getiriliyor
Cihaz tip etiketi üze- rindeki bilgiler	Anlamı
P Anma ısl güç aralığı
T_maks. (örn. 80 °C) Maks. gidiş sıcaklığı
Q Anma ısl yük
D Kullanım suyu debisi
	Isıtma konumu
	Sıcak su hazırlama
	Barkod, seri numa- ralı,7 ila 16 arasındaki rakamlar ürün numa- rasını teşkil etmekte- dir

3.5 Program saatinin ekranı

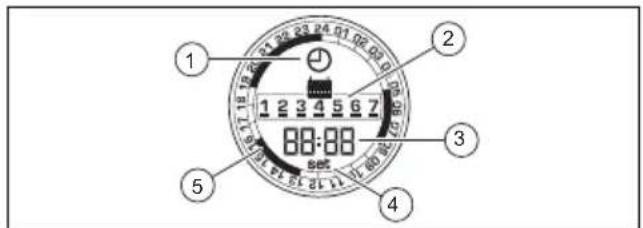

3.5.1 Program saati etkin modda

1 2 3 4 5 6 7 8 08:00 SET 1232324.01.02.03.04.05.06.07.08.09.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.61.62.63.64.65.66.67.68.69.70.

1 Zaman programı şu anda etkin

2 Tarih göstergesi

3 güncel saat

4 Zaman programı ayarı onaylandı

5 Zaman programinin zaman di-limi

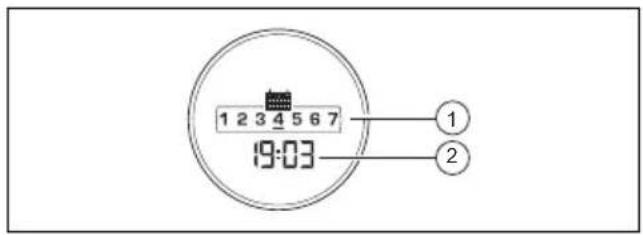

3.5.2 Program saati devre dışı modda

1 2 3 4 5 6 7 19:03 ① ②

1 Tarih 2 güncel saat

3.6 CE işareti

CE işareti, ürünlerin tip etiketi doğrultusunda geçerli yönetmeliklerin esas taleplerini yerine getirdiğini belgelendirir.

Uygunluk açıklaması için üreticiye danışı-labilir.

3.7 TSE işareti

TSE işareti ile, bu ürünün TSE tarafından kontrol edildiği ve Türkiye'de satış için onaylandığı belgelenmiştir.

3.8 Ürün üzerindeki semboller

Sembol	Anlamı
	Potansiyometrelere erişim
	Ürünün şebeke gerilimi 230 V'tur
	Oda termostatı bağlantısı

3.9 Ürün kullanım ömrü ve ürün özellikleri

Ürün ömrü 15 yıldır.

Ürün poliklorlu bifenil (PCB) içermemekte- dir.

4 İşletim

4.1 Kullanım konsepti

Ayarlanabilir değerler yanıp sönerek gösterilir.

Ekran aydınlatması, ürünü çalıştırırsanız veya bir tuşa basarsanız devreye girer.

30 saniye içerisinde herhangi bir tuşa basmazsanız, ekran aydınlatması söner ve ekran önceki göstergeye geri döner.

Kumanda elemanı	Anlamı
Ayar düğmesi (çevirmeli düzme)	- Ürünü açma ve kapatma- Sıcak su sıcaklığının ayarlanması- Gidiş suyu sıcaklığının ayarlanması- Değerlerin ayarlanması
	- Yetkili servis seviyesinin açılması- Isıtma konumunu açma ve kapatma (yaz konumu/kış konumu geçişi)
11111	Gidiş suyu sıcaklığını ayarlamak için etkinleştirilmesi gerek (ısıtma konumu açık)
11111	Sıcak su sıcaklığını ayarlamak için etkinleştirmek gerekli
reset	Ürünü resetler (ayarları sıfırlar)

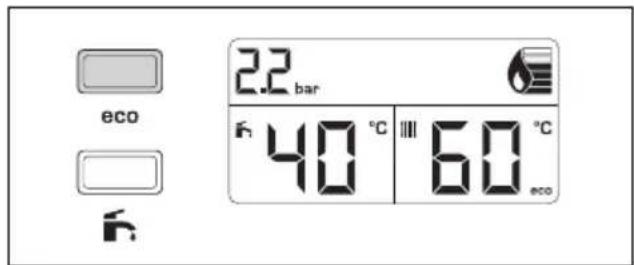

11111	Tasarruf konumunu açma ve kapatma

4.1.1 Program saati kullanımı

Kumanda elemanı	Anlamı
[2032]	Ayarlanan değeri azaltma
[HR2X]	Ayarlanan değeri yükseltme
[5607]	Ayarı onaylama
[S105]nu	Ayarı kaydetme
[728Y]	- Zaman programlamasına erişim- Açma ve kapatma/Ayarı silme

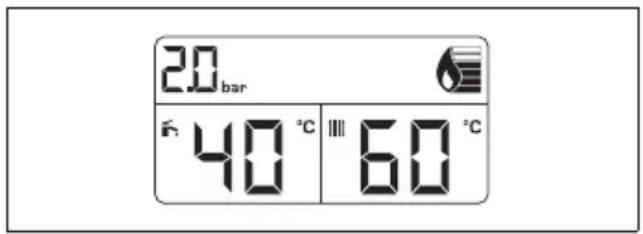

4.2 Ana ekranda kullanım

20 bar 40 °C 60 °C

Ana ekranda tesisat basıncı, işletme modu ve ek bilgiler gösterilir.

Arıza mesajı varsa ana ekranda arıza kodu gösterilir.

4.3 Kullanım seviyeleri

Ürün iki kullanım seviyesine sahiptir.

• Kullanıcı seviyesi üzerinden önemli bilgilere ve özel ön bilgiler gerektirmeyen ayar imkanlarına ulaşabilirsiniz.
• Uzman seviyesini sadece servis teknikeri kullanabilir ve bu nedenle bir kodla korunmaktadır.

Kullanıcı seviyesi – Genel bakış (→ sayfa 15)

4.4 Kapatma vanalarının açılması

1. Ürünün montajını gestureştiren uzman tesisatçıdan kapatma vanalarının konumu ve kullanımı ile ilgili bilgi isteyin.
2. Harici olarak monte edilen gaz kesme vanasını açın.
3. Üründeki gaz kesme vanasını açın.
4. Isıtma sistemi gidiş ve dönüş suyu hattındaki küresel vanaları açın.
5. Soğuk su devresi kapatma vanasını açın.

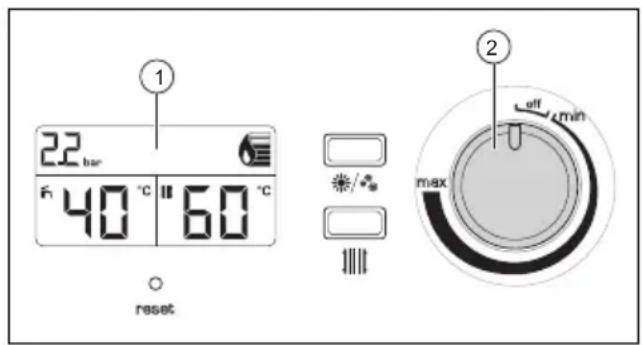

4.5 Ürünü açma

22 bar 40 °C 60 °C reset 1 2 off min max 1111

▶ Döner düğmeyi (2) çevirin.

- Sağa çevirme

◀ Ekranda (1) ana ekran gösterilir.

4.6 Sistem basıncı kontrolü

Bilgi

Ürününüz bir basınç sensörüne ve dijital basınç göstergesine sahiptir.

Tesisat basıncı müsaade edilen aralığın dışındaysa ekranda F10 görüntülenir. Isıtma sistemi birden fazla kata dağıldığında daha yüksek tesisat basıncı gerekli olabilir. Bu konu hakkında yetkili bayiye dnişınız.

▶ Ekranda sistem basıncını kontrol edin 1 / 2

Sistem basinci: 0,1 ... 0,2 MPa (1,0 ... 2,0 bar)

Tesisat basıncı öngörülen basınç aralığında.

2 / 2

Sistem basinci: < 0,08 MPa

(< 0,80 bar)

▶ Isitma sistemini doldurun. (→ sayfa 11)

4.7 Isıtma sisteminin doldurulması

Dikkat!

Çok kireçli, aşırı korozif veya kimyasal içeren kalorifer suyu nedeniyle maddi hasar tehlikesi!

Uygun olmayan şebeke suyu contalara ve diyaframlara zarar verir, üründe ve ıslıtma sisteminde su geçen parçaları tıkar ve seslere neden olur.

▶ Isitma sistemine sadece uy-gun kalorifer suyu doldurun.
▶ Bunun için gerekirse yetkili bayiye başvurun.

Bilgi

Yetkili bayi ilk dolumdan sorumludur.

1. Isıtma sisteminin tüm radyatör vanalarını (termostatik vanalar) açın.
2. Soğuk su borusundaki geliş vanasını açın.

- Sola çevirme

1. Gerekli tesisat basıncına ulaşana kadar su takviyesi yapın.

- Sistem basinci: 0,1 ... 0,2 MPa (1,0 ... 2,0 bar)

1. Soğuk su borusundaki geliş vanasını kapatın.

- Sağa çevirme

1. Tüm radyatörlerin havasını alın.

2. Ekranda sistem basıncını kontrol edin. (→ sayfa 11)

3. Gerekirse ilk beş işlem adımını tekrarlayarak su takviyesi yapın.

4.8 Kullanma suyu sıcaklığının ayarlanması

1 2 eco 40 °C 60 °C reset max off min

1. üzerine basın.
2. Döner düğme (2) ile istediğiniz sıcak su sıcaklığını ayarlayın.

◀ Ekranda (1) ayarlanan sıcak su sıcaklığı gösterilir.

4.9 Isıtma konumunun ayarlanması

4.9.1 Isıtma konumunu (kış konumu) açma ve kapatma

2.0 bar F 40 °C "60 1111 off min max

▶ /üzerine basin.

4 işletim

Isıtma konumunu açtığınızda ek-randa İme gidiş suyu sıcaklığı gös- terilir.
Isıtma konumunu kapattığınızda ekrandaki östergesi ve gidiş suyu sıcaklığı söner.

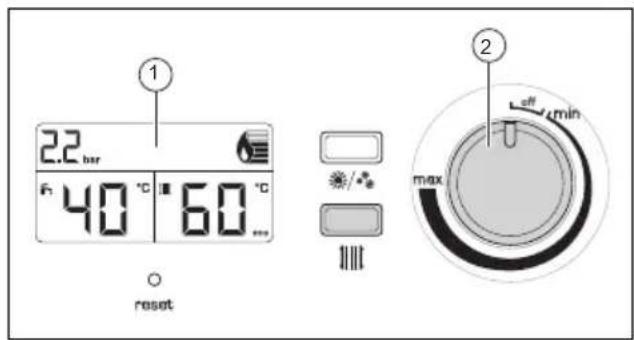

4.9.2 Kalorifer gidiş suyu sıcaklığının ayarlanması

Koşullar: Isıtma konumu (kış konumu) açık

1 2 reset 40 °C 60 °C max off min

▶ üzerine basin.
Döner düğme (2) ile istediğiniz gidiş suyu sıcaklığını ayarlayın.

◀ Ekranda (1) ayarlanan gidiş suyu sıcaklığı gösterilir.

4.9.3 Tasarruf konumunu açma ve kapatma

Koşullar: Isıtma konumu açık

2.2 bar eco 40 °C III 60 °C eco

▶ edizerine basin.

Tasarruf konumunu açtığınızda ek-randa gösterilir. Konfor konumu (normal durum) otomatik olarak ka-panır.
△ Tasarruf konumunu kapattığınızda ekrandaki ögöstergesi söner. Konfor konumu (normal durum) oto-matik olarak açılır.

4.10 Saatin ve tarihin ayarlanması

1. üzerine basin.

◀ Zaman programlaması etkinleştirilir.

1. üzerine basin.

- Tuşa basma: 5 sn.

◀ Ekranda saat göstergesi yanıp sö- ner.

1. veya ile-saati ayarlayın ve ileset onaylayın.

◀ Ekranda dakika göstergesi yanıp söner.

1. veya ile-dakikayı ayarlayın ve set ile onaylayın.
   ◀ Ekranda tarih göstergesi yanıp sö- ner.
2. veya ile-günü ayarlayın ve ileset onaylayın.
3. Saati ve tarihi kalıcı olarak kaydetmek için menu üzerine basın.
4. üzerine basın.

Zaman programlaması devre dışı bırakılır.

◀ Güncel saat ve tarih ekranda gösterilir.

4.10.1 Zaman programının oluşturulması

1. üzerine basın.
   ◀ Zaman programlaması etkinleştirilir.
2. üzerine basın.
   ◀ Ekranda tarih göstergesi yanıp sö- ner.
3. veya ile-günü ayarlayın ve ilet onaylayın.
   ◀ Ekranda saat göstergesi yanıp sö- ner.
4. veya ile-saati ayarlayın ve ileset onaylayın.
5. Zaman programlamasını kalıcı olarak kaydetmek içinmenu üzerine basın.

Arızaların tespit edilmesi ve giderilmesi 5

1. Başka zaman programları oluşturmak istiyorsanız 2. - 5. işlem adımlarını yeniden uygulayın.

2. üzerine basın.

◀ Zaman programlaması devre dışı bırakılır.

4.10.2 Zaman programının etkinleştirilmesi/devre dışı bırakılması

Zaman programının etkinleştirilmesi

Koşullar: Zaman programı oluşturuldu

▶ r/üzerine basın.

Zaman programlamasını etkinleş- tirdiğinizde ekranda programlanan zaman programının zaman aralığı ve günü gösterilir. Zaman aralığına ulaşılınca ekranda ilaveten gösterilir.

Bilgi

Birden fazla zaman programı olduğunda tüm zaman aralıkları ve günleri gösterilir.

Zaman programının devre dışı bırakılması

Koşullar: Zaman programı oluşturuldu

▶ r/düzerine basın.

◀ Zaman programlamasını devre dışı biraktığınızda ekranda güncel saat ve tarih gösterilir.

5 Arızaların tespit edilmesi ve giderilmesi

▶ Arızalar veya arıza mesajları (FXX) meydana gelirse, ekteki tabloya göre hareket edin.

Arıza giderme (→ sayfa 15)

Ürün sorunsuz çalışmıyorsa, yetkili bayiye başvurun.

6 Bakım ve temizlik

6.1 Bakım

Ürünün sürekli çalışmaya hazır olması ve çalışma emniyeti, güvenirliği ve yüksek kullanım ömrü için ön şart yetkili bayi tarafından ürünün yıllık kontrolünün ve iki yılda bir bakımının yapılmasıdır.

6.2 Ürünün bakımı

Dikkat!

Uygun olmayan temizlik mad- deleri nedeniyle maddi hasar tehlikesi!

▶ Sprey, aşındırıcı maddeler, bulaşık deterjanları, çözücü madde veya klor içeren temizlik maddeleri kullanmayın.

▶ Kapağı nemli bir bez ve çözücü madde içermeyen sabunla temizleyin.

6.3 Bakım uyarılarının okunması

≠ sembolü ekranda görüntülenirse, ürünün bakımı gereklidir.

Bunun için teknik servise başvurun. Ürün arıza konumunda değildir ve çalışmaya devam eder.

7 Ürünün devre dışı bırakılması

7 Ürünün devre dışı bırakılması

7.1 Ürünü geçici olarak devre dışı bırakma

▶ Ürünü sadece donma riski yoksa geçici olarak kapatın.
▶ Döner düğmeyi tam sola çevirin.
◀ Ekran söner.

▶ Cihazınızı uzun süre devre dışı bırakacaksanız (örn. tatil) gaz kesme vanasını ve kombi ürünlerde ayrıca soğuk su vanasını kapatın.

7.2 Ürünü nihai kapatma

▶ Ürünün teknik servis tarafından kapatılmasını sağlayın.

8 Geri dönüşüm ve atıkların yok edilmesi

▶ Ambalajın yok edilmesini ürünün montajını gestureştiren yetkili bayiye bırakın.

Ürün bu işaretle işaretlenmişse:

▶ Ürünü bu durumda ev çöpüne atmayın.
▶ Bunun yerine ürünü elektrikli ve elektronik eski cihazların geri dönüştürüldüğü bir toplama merkezine verin.

Üründeki piller bu işaret ile işaretlenmişse, sağlığa ve çevreye zararlı maddeler içerebilir.

▶ Pilleri bu durumda bir pil toplama merkezine verin.

9 Müşteri hizmetleri

24 saat Müşteri İletişim Merkezi: 444 18

33

Internet: http://www.demirdokum.com.tr

Ek

A Kullanıcı seviyesi – Genel bakış

Ayar seviyesi Değerler Birim Ayar aralığı, seçim, açık-lama					Fabrika ayarı
	min.	maks.
Sıcak su işletimi
Kullanma suyu sıcaklığı	güncel değer °C 1 50
	35 64
Isıtma konumu
Isıtma konumu - - -	Isıtma konumu		mu açık	Isıtma konumu kapalı	Isıtma konumu kapalı
Gidiş suyu sıcaklığı	güncel değer		°C Yerden isıtma = 30-50Radyatör = 30-80		Radyatör
	30 80
Tasarruf konumu	- - -	T	tasarruf konumu açık (kon-for konumu kapalı)Tasarruf konumu kapalı(konfor konumu açık)		Tasarruf ko-numu kapalı(konfor ko-numu açık)
Program saati
Dakika	00 59	dk. -		-
Saat	00 24	saat	-	-
Gün	1	7	gün	1 = Pazartesi2 = Salı3 = Çarşamba4 = Perşembe5 = Cuma6 = Cumartesi7 = Pazar	-

B Arıza giderme

Arıza	Nedeni	Tedbir
Ürün çalışmıyor:– Sıcak su yok– Isıtma soğuk	Harici olarak monte edilen gaz kesme vanası ve/veya üründeki gaz kesme vanası kapalı.	Her iki gaz kesme vanasını açın.
	Soğuk su devresi kapatma vanası kapalı.	Soğuk su kesme vanasını açın.
	Binadaki elektrik beslemesi kesildi.	Binadaki sigortayı kontrol edin. Ürün, şebeke geriliminin tekrar gelmesiyle otomatik olarak çalış-maya başlar.
	Ürün kapalı.	Ürünü açın (→ Böl. „Ürünün açıl-ması").
Arıza Nedeni Tedbir
Ürün çalışmıyor:– Sıcak su yok– Isıtma soğuk	Gidiş suyu sıcaklığı çok düşük ayarlanmış veya devre dışı bırakılmış ve/veya sıcak su sıcaklığı çok düşük ayarlanmış.
	Sistem basıncı yeterli değil.Isıtma sisteminde yetersiz su (Arıza mesajı: F10).
	Isıtma sisteminde hava var. Yetkili bayi
	Doğalgazda gerçekleşen üç başarısız ateşleme denemesinden/sıvı gazda gerçekleşen bir başarısız ateşleme denemesinden sonra ürün arıza konumuna geçer (Arıza mesajı: F04).
	Atık gaz yolunda bir arıza mevcut (Arıza mesajı: F05).

C Tüketici Hakları

Tüketicinin seçimlik hakları

Malın ayıplı olduğunu anlasılması durumunda tüketici;

– Satılanı geri vermeye hazır olduğunu bildirerek sözlesmeden dönme,
- Satılanı alıkoyup ayıp oranında satis bedelinden indirim isteme,
- Asırı bir masraf gerektirmedigi takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme,
- Mümkünse, satılanın ayıpsız bir mal ile değiştirilmesini isteme, seçim haklarından birini kullanabilir. Satıcı, tüketicinin tercih ettiği bu talebi yerine getirmekle yükümlüdür.

Ücretsiz onarım veya malın ayıpsız misli ile degistirilmesi hakları üretici veya ithalatçıya karsı da kullanılabilir. Bu fıkradaki hakların yerine getirilmesi konusunda satıcı, üretici ve ithalatçı müteselsilen sorumludur. Üretici veya ithalatçı, malın kendisi tarafından piya-saya sürülmesinden sonra ayıbın dogdugunu ispat ettigi takdirde sorumlu tutulmaz.

Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesinin satıcı için orantısız güçlükleri beraberinde getirecek olması hâlinde tüketici, sözlesmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir. Orantısızlığın tayininde malın ayıpsız degeri, ayıbın önemi ve diger seçimlik haklara basvurmanın tüketici açısından sorun teskil edip etmeyecegi gibi hususlar dikkate alınır.

Ücretsiz onarım veya malın ayıpsız misli ile degistirilmesi haklarından birinin seçilmesi durumunda bu talebin satıcıya, üreticiye veya ithalatçıya yöneltilmesinden itibaren azami otuz is günü içinde yerine getirilmesi zorunludur. Ancak, bu Kanunun 58 inci maddesi uyarınca çıkarılan yönetmelik eki listede yer alan mallara iliskin, tüketicinin ücretsiz onarım talebi, yönetmelikte belirlenen azami tamir süresi içinde yerine getirilir. Kullanım hatası

Arızalarda kullanım hatasının bulunup bulunmadığını yetkili servis istasyonları, yetkili servis istasyonunun mevcut olmaması halinde sırasıyla; malın satıcısı, ithalatçısı veya üreticisinden birisi tarafından mala iliskin azami tamir süresi içerisinde düzenlenen raporla belirlenmesi ve bu raporun bir nüshasının tüketiciye verilmesi zorunludur.

Tüketiciler, rapora iliskin olarak bilirkisi tarafından tespit yapılması talebiyle uyusmazlı-gın parasal değerini dikkate alarak tüketici hakem heyetine veya tüketici mahkemesine basvurabilir.

DemirDöküm

CE

Yukanda verilen cihazlar direktif ve standartlarının ilgili gerekliliklerini sağlamaktadır :

EN Standartlarına göre tasarlanmış ve üretilmiştir.

Talimatlara uygun olmayan değişiklik ve/veya kullanım, Uygunluk Beyanının geçerliliğini yiltimesine yol açacaktır. Any change of the appliances and/or any use not according to the instructions will lead to the invalidation of this Declaration of Conformity

Belirtilen ürünler CE işareti beyanına uygun olarak üretilmektedir.
