KULLANIM KILAVUZU M6 APC

TEKNİK ÖZELLİKLER KULLANIM SIRASINDA İNSAN VE ÜRÜN ÖZELLİKLERİ VEYA ÇEVRE SAĞLIĞINA İLE İLGİLİ TEMEL BİLGİLER TEHLİKELİ VEYA ZARARLI OLABİLECEK DURUMLARA İLİŞKİN UYARILAR & KULLANIM HATALARINA İLİŞKİN BİLGİLER

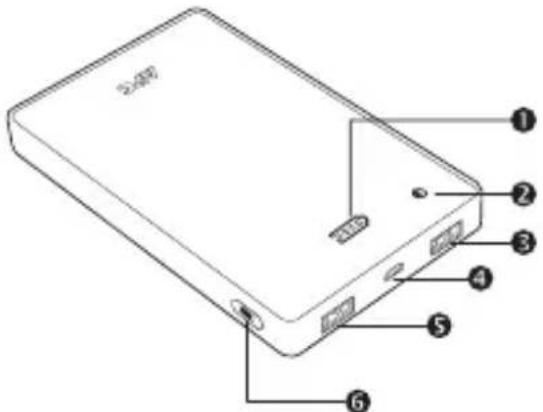

① Pil kapasitesi göstergesi
2 Qualcomm® Quick Charge™ göstergesi
3 USB 1 çıkışları: a. Şarj edilmekte olan aygıta bağlı olarak Qualcomm Hızlı Şarj 1,5A, 12V veya 9V b. Standart USB cep telefonu şarj etme için 5V/1A

4 Micro-USB 5V/2A giriş

5 USB 5V/2,4A çıkış

6 GÜÇ düğmesi

USB kablosu

Kullanıcı Elkitabı

Ürünü kullanmadan önce bu kullanma kılavuzunu dikkatlice okuyun ve ileride başvurmak üzere saklayın.

• Bu cihazı kısa devre yaptırmayın. Kısa devre riskini azaltmak için cihazı metal nesnelerden uzakta tutun (ör. saç tokaları ve anahtarlar).
• Cihaz kullanım sırasında isinabilir ve bu normal bir durumdur. Dikkatli tutun.
• Bu ürün kullanıcı tarafından tamir edilemez; teknik destekle ilgili konular için APC ile görüşün.
• Bu cihazı ısıtmayın ya da ateşe atmayın.
• Birimi düşürmeyin ya da ağır bir nesnenin altına yerleştirmeyin.
• Bu cihazı yüksek sıcaklıktan, ıslak ya da tozlu ortamlardan uzak tutun.
• Normal kullanım sırasında fazla ısının dağılabilmesi için cihazı açıkta tutun.
• İlk kullanımdan önce M6'i 4 saat / M12'u 8 saat şarj edin.
• USB çıkış bağlantı noktasını ve micro-USB giriş bağlantı noktasını temiz tutun ve tıkanmalarını engelleyin.

Bu talimatlara uyulmaması ekipmanın hasar görmesine neden olabilir.

BAĞLANTI VEYA MONTAJIN NASIL YAPILACAĞINI GÖSTERİR ŞEMA İLE BAĞLANTI VEYA MONTAJININ NASIL YAPILACAĞINA İLİŞKİN BİLGİLER

Akıllı telefonlar, taşınabilir medya oynaticılar ve tabletler gibi USB kullanan cihazların şarj edilmesi

Cihazları, birimle birlikte gelen orijinal USB kablosunu ya da başka bir USB şarj kablosunu kullanarak şarj edin.

Mobil güç paketini şarj edilecek aygıta bağlayın. Şarji başlatmak için GÜÇ düğmesine yaklaşık 1 saniye boyunca basın.

a. M6 / M12 Mobil Güç Paketi aygıtları şarj ediyor

Not: M6 / M12 üzerindeki USB bağlantı noktalarından biri Hızlı Şarj 2.0 teknolojisine sahiptir.

Bu USB bağlantı noktasında Hızlı Şarj 2.0 destekli bir aygıtı şarj etmek, geleneksel 5V/1 A yönteminden %75 oranına kadar daha hızlı şarj etme süresi sağlayacaktır.

b. Düz geçiş şarj etme modunda, mobil aygıt %80-100 oranına şarj edilecek, ardından M6 / M12 Mobil Güç Paketi şarj edilecektir. Mobil aygıt ve Mobil Güç Paketi, şarj etme döngüsünün sonunda tamamen şarj edilmiş olacaktır.

Not: Düz geçiş şarj modu sırasında

- Yüksek çıkışlı bir şarj cihazı kullanım (5 V/2 A). Bir dizüstü bilgisayar USB bağlantı noktası veya 5 V/1 A şarj cihazı, güç paketini ve akıhlı aygıtı aynı anda şarj etmek için yeterli çıkış kapasitesine sahip olmayabilir.

- USB hızlı şarj bağlantı noktası yalnızca 5 V çıkış verecektir.

GÜÇ PAKETININ ŞARJ EDILMESI

USB adaptörü veya bilgisayar bağlantısı aracılığıyla şarj edin

Güç paketini, ürünle birlikte verilen şarj kablosunu kullanarak bilgisayarın USB çıkış bağlantı noktasına ya da USB şarj cihazına bağlayın (Not: Uyku modunda bazı bilgisayarlar bu cihazı şarj etmeyecektir.)

Not: Bu tablodaki şarj sayıları yaklaşık değerlerdir. Cihaza, ortam koşullarına ya da M6 ve M12'un pil deşarj seviyelerine bağlı olarak farklılık gösterebilir.

Pil kapasite göstergesi pilin ne kadarının şarj olduğunu gösterecek şekilde yanacaktır. Tüm pil kapasitesi LED'leri yandığında birim tamamen şarj olmuştur. Tamamlandığında, şarj kablosunu birimden ayırın.

BU CIHAZIN KALAN ŞARJININ KONTROL EDILMESI

Bekleme modunda, GÜÇ düğmesine yaklaşık 1 saniye boyunca basın. Pil kapasitesi ekranı pilde ne kadar şarj kaldığını gösterecektir.

DURUM GÖSTERGELERI

Pil kapasitesi göstergesi	Durum açıklaması
	~ %100 kapasite
	~ %70 kapasite
	~ %40 kapasite
	~ %15 kapasite
	Zayıf pil uyarısı
	Hiç şarj kalmadı. Pil tamamen bitmiştir.
	Pil normal şarj olmaktadır
	Pil tamamen şarj olmuştur
	İç arıza algılandı

Notlar: 1. Siyah çubuk: LED ışığı yanıyor
3. X çubuğu: LED yanıp sönüyor
2. Boş çubuk: LED ışığı sönük

M6 / M12 Cihazını Açma/Kapatma

• Açma: M6 / M12 cihazını açmak için, bir saniye süresince bir kez GÜÇ düğmesine basın.
• Kapatma: M6 / M12 cihazı, GÜÇ düğmesine 3 saniyeden daha uzun süre basılarak kapatılır.

Not: M6 / M12 cihazı, tüm bağlı cihazlar çıkarıldıktan 6 dakika sonra Uyku veya Bekleme moduna girer.

TEKNIK ÖZELLIKLER

Öğe	Teknik Özellikler
Model numarası	M6	M12
Kapasite	6000mAh	12000mAh
Giriş akımı (maksimum)	2A
Nominal giriş voltajı	5V dc (5V dc dışındaki voltajlar desteklenmemektedir)
Çıkış akımı	USB: 3,4A (Toplam), USB1: 1A (Hızlı Şarj kullanılabilir), USB2: 2,4A*1
Çıkış gerilimi	5V Hızlı Şarj*2,3 için 9V / 12V yalnızca USB 1 bağlantı noktası
Kapasite gösterge lambası	4 seviyeli kapasite göstergesi
Şarj süresi	4 saat	8 saat
Ebatlar (U x G x Y)	11,35 x 6,44 x 1,44 cm 4,5 x 2,5 x 0,6 inç	14,65 x 8,89 x 1,35 cm 5,7 x 3,5 x 0,5 inç
Ağırlık	155g, 0,34lb	275g, 0,61lb
Çalışma Sıcaklığı	0°C-40 °C

* Birleşik iki (2) USB bağlantı noktasında en fazla 3,4 A bulunur. Eğer iki (2) cihaz 3,4 A'dan fazla akım çekiyorsa, aşırı yüklenme koruması devreleri çalışır ve çıkışı devre dışı bırakır.
*2 Hızlı Şarj bağlantı noktası, bağlı aygıt yerleşik Hızlı Şarj işlevine sahip olsa bile, düz geçiş şarj etme modunda 9V ve 12V çıkışları desteklemez.
*3 Qualcomm Hızlı Şarj işlevi (9 V / 12 V hızlı şarj etme) yalnızca belirli aygıtlarla uyumludur. Desteklenen aygıtların listesi için Qualcomm web sitesini inceleyin.

PIL GERI DÖNÜŞÜM BILGISI

Kullanılmış ya da bitmiş pilleri her zaman uygun biçimde uzaklaştırım.

Biten pili doğru imha ve geri dönüşüm için uygun bir tesise verin.

TÜKETİCİNİN KENDİ YAPABİLECEĞİ BAKIM, ONARIMA İLİŞKİN BİLGİLER

Sorun ve Olası Nedeni	Çözüm
Mobil pil takımı şarj olmuyor.
PC uyku modundadır.	PC'yi uyku modundan uyandırın.
Sıcaklık, önerilen kullanım sıcaklığı aralığının dışında.	Doğru sıcaklık aralığına gelene kadar mobil güç paketini kullanmayın.
Şarj kablosu çalışmıyor.	Şarj kablosunun çalışıp çalışmadığını dikkatlı biçimde kontrol edin. Herhangi bir tıkanıklık varsa mikro-USB bağlantı noktasını temizleyin.
Şarj sırasında tüm pil kapasitesi LED'leri aynı anda yanıp sönyuer.	Mobil pil takımını kullanmayı durdurun ve APC by Schneider Electric bayinizle ya da APC by Schneider Electric yetkili servisi ile görüşün.
Mobil pil takımı bazı cihazları şarj etmiyor.
Mobil güç paketinin gücü kapalı.	Birimi açmak için güç düğmesine basın.
Mobil pil takımının kalan kapasitesi dü sük.	Mobil pil takımını şarj edin.
Mobil güç paketi, kendisine bağlı cihazları tanıyamayabilir ve algılayamayabilir.	Bağlı cihazları çıkartın. Birimi açın ve cihazları tek tek takın. Özel bir şarj kablosu gerekli olabilir.
Mobil pil takımına bağlı mobil cihazda ya da cihazlarda bir kısa devre meydana geldi.	Kısa devre, mobil pil takımının güvenli moda girmesine neden olacaktır. Güvenli modu devre dışı bırakmak için mobil pil takımına bağlı tüm cihazları çıkartın ve mobil pil takımını şarj ediyormuş gibi bir USB şarj cihazına bağlayın.
Düz geçiş şarj modu sırasında, mobil güç paketi ve akıllı aygı şarj edilemiyor veya şarj etme süresi çok uzun oluyor.	Yüksek çıkış akımlı bir 5 V/2 A şarj cihazı kullanın. Şarj cihazının çıkış gerilimi 4,8 V değerinden küçükse, mobil güç paketi ve akıllı aygı aynı anda şarj edemcycbilir.
Mobil güç paketinin kullanım ömrü doldu ya da içinde oluşan bir arıza algılandı.	Bir sistem arızasının algılanması durumunda APC by Schneider Electric bayinizle ya da APC by Schneider Electric yetkili servisiyle görüşün.
Hızlı Şarj işlevi çalışmıyor	Aygıtınızın Qualcomm Hızlı Şarj 2.0 uyumlu olup olmadığıını denetleyin.Aygıtınızın Hızlı Şarj bağlantı noktasının düzgün biçimde takılı olduğundan emin olun.Şarj edilmekte olan aygıta özel şarj kablosunu kullanın.

Garanti

Yerel APC by Schneider Electric bayinizle, yetkili bir APC by Schneider Electric servis aracısıyla veya APC by Schneider Electric Müşteri Desteğiyle iletişime geçin.

APC by Schneider Electric IT Dünya Çapında Müşteri Desteği

Ülkeye özgü müşteri desteği bilgileri için www.apc.com adresindeki APC by Schneider Electric web sitesine bakın.

BAKIM, ONARIM VE KULLANIMDA UYULMASI GEREKEN KURALLAR

Ürünün garanti süresi boyunca herhangi bir arıza oluştuğu takdirde firmamız ile irtibata geçiniz.

TAŞIMA VE NAKLİYE SIRASINDA DİKKAT EDİLECEK HUSUSLAR

Cihazı nemli, sıcak veya ıslak ortamlarda taşımayınız.

Taşıma sırasında ambalajın tamamen kapalı olduğundan ve hasar görmemiş olduğundan emin olun.

Ürün için periyodik bakım gerekmemektedir.

TÜKETİCİNİN SEÇİMLİK HAKLARI

Malın ayıplı olduğunu anlaşılması durumunda tüketici, 6502 sayılı Tüketicinin Korunması Hakkında

Kanunun 11 inci maddesinde yer alan;

a) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
b) Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme,
c) Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme.
d) İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini

kullanabilir. Satıcı, tüketicinin tercih ettiği bu talebi yerine getirmekle yükümlüdür.

Tüketici, çıkabilecek uyuşmazlıklarda şikayet ve itirazları konusundaki başvuruları yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.

ÜRETİCİ FİRMA

Schneider Electric SAS
