KULLANIM KILAVUZU RAA 20 Alarko

Montaj ve Kullanım Kılavuzu

Alarko Carrier Eğitim ve Dokümantasyon Merkezi

Nisan 2003

Oda Termostati

RAA 20

Kullanım Kılavuzu

iÇİNDEKİLER

GARANTI ve SERVİS 2

GİRİŞ 3

Kullanım Alanları 3

Birlikte Çalıştığı Ekipmanlar 3

Mekanik Özellikler 4

İŞLEV ŞEMASI 4

EKİPMAN BİRLEŞİMLERİ 5

YERLEŞTİRME 5

Genel Kurallar 5

Montaj 6

Bakım 6

AYARLAMA 7

TEKNİK VERİLER 8

Bağlantı Şeması 9

BOYUTLAR 9

Cihaz 9

Montaj Plakası

Garanti ve Servis

Bu kullanım kılavuzu RAA20 Oda Termostatı'na ilişkin kullanım, montaj bilgilerini ve gerekli teknik verileri kapsar.

RAA20 Oda Termostatı malzeme ve işçilik hatalarına karşı 2 (iki) yıl garantilidir.

Garanti koşulları Sanayi ve Ticaret Bakanlığı tarafından onaylanan garanti belgesinin üzerinde açıklanmıştır.

Cihazla ilgili yetkili servisleri "Alarko Carrier Yetkili Servis Adres Kitabı"ndan ya da "www.alarko-carrier.com.tr" adresinden bulunabilir.

RAA20 Oda Termostatı'nın kullanım ömrü Sanayi ve Ticaret Bakanlığı tarafından 10 (on) yıl olarak belirlenmiştir.

ODA KONTROLÖRÜ- RAA 20

Bir Siemens ürünü olan geliştirilmiş RAA20 yalnız ısıtma ve yalnız soğutma için ayarlanabilir bir oda termsotatıdır. İki pozisyon kontrollüdür.

Çalışma voltajı 24 ... 250 V AC. RAA20, ayarlanan oda sıcaklığına göre yalnız ısıtma veya yalnız soğutma sisteminin çalışmasını izler. Termostatın ısıtma ve soğutma sistemleri için ayrı çıkışları vardır.

Oda sıcaklığı ayar değerinden daha aşağıya düşerse ısıtma kontağı kapanır ve cihaz çalışarak oda sıcaklığını tekrar ayar sıcaklığına yükseltir.

Oda sıcaklığı ayar değerini geçerse soğutma kontağı kapanır ve soğutma cihazı çalışarak oda sıcaklığını tekrar ayar sıcaklığına düşürür.

Montajı ve bağlantıları basıttir.

Kullanım Alanları

RAA20 termostatı, tek konut ve tatil evlerinde, apartman ve ofis bölümlerinde, bağımsız odalarda, ticarethanelerde ve hafif endüstriyel binalarda kullanılır.

Birlikte Çalıştığı Ekipmanlar

• Bölge (zone) vanaları
• Isil vanalar
• Gaz ya da yağ brülörleri
• Fanlar
• Pompalar

Teknik Özellikleri

• 2 pozisyon kontrollü
• Gaz hissedicili diyafram
• Sıcaklık ayarı termostatın ön yüzündeki ayar düğmesi ile yapılır.
  Düğme 8-30 °C arasında ayarlanabilir. 5°C'lık aralıklarla işaretlenen skala ile hassas ayar yapılabilir.
• Kapağın altındaki ayar sınırlandırıcı ile mekanik olarak ayar aralığı sınırlandırılabilir.
• Bakım gerektirmez.
• Çevre dostu gaz ile doldurulmuştur.
• Termostat kutusu plastikten yapılmıştır.

İşlev Şeması

SD Çalışma difransiyeli

w Oda sıcaklık ayarı

Y1 Çıkış sinyali "ısıtma"

Y2 Çıkış sinyali "soğutma"

Ekipman Birleşimleri

Ekipmanin adı Tipi
2 yolu bölge (zone) vanasi- DN15	MVE22 15
2 yolu bölge (zone) vanasi- DN20	MVE22.20
2 yolu bölge (zone) vanasi- DN25	MVE22.25
3 yolu bölge (zone) vanasi- DN15	MXE22 15
3 yolu bölge (zone) vanasi- DN20	MXE22.20
3 yolu bölge (zone) vanasi- DN25	MXE22.25
Termal motor(VD.../VE.../VU... ve 2T) radyatör vanalan için uygun)	STE21.1

YERLEŞTİRME

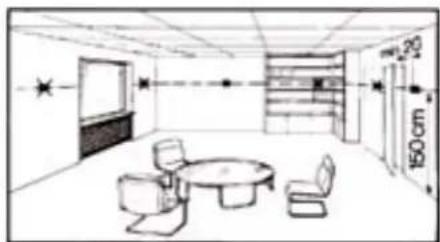

Genel Kurallar

REA11 evdeki ana yaşama odasına yerleştirilir.

Yer seçiminde sensörün oda sıcaklığını en iyi hissedebilmesi için kontrolörün doğrudan güneş ışıklarından etkilenmemesine ve başka ısıtma ya da soğutma kaynaklarına çok yakın olmamasına dikkat edilmelidir.

Yerleştirme yüksekliği döşemeden yaklaşık 1,5 metredir.

Kontrolör doğrudan duvar üzerine yerleştirilebileceği gibi duvardaki bir niş ya da kutu içine yerleştirilebilir.

Cihazı sadece yetkili teknik eleman servis için açabilir. Cihazı açmadan önce elektrik besleme hattı kesilmelidir. (259 V AC koşulu)

Montaj

• Termostat düz bir duvara yerleştirilmelidir.
• Elektrik bağlantılarında yerel düzenlemelere uyulmalıdır.
• Termostatın yerleştirildiği odada termostatik radyatör vanası varsa vana tam açık konumda olmalıdır.

Montaj İşlemleri:

1. Cihazın altındaki tırnaklar bir tornavida yardımıyla itilerek kapak çıkarılır.

1. Cihazın gövdesinin alt kısmındaki tırnaklar bir tornavida yardımıyla itilerek gövde arka montaj plakasından ayrılır.

1. Montaj plakası 2 adet vida ile duvara düzgün olarak yerleştirilir.

1. Termostat gövdesi plakaya asılır.

1. Elektrik bağlantıları yapılır.

1. Sıcaklık ayar sınırları ayarlanır

1. Kapak yerine takılır.

AYARLAMA

• RAA20 oda termostatları ön yüzündeki ayar düğmesinden 8-30 °C arasında istenilen değere ayarlanabilir.
• 5 °C'lık aralıklarla işaretlenen skala ile hassas ayar yapılabilir.

BAKIM

- RAA20 oda termostatları bakım gerektirmez.

TEKNİK VERİLER		RAA20
Güç Beslemesi
Çalışma voltajı		AC 24 ... 250 V
Frekans		50 Hz
Standartlara uygunluk
CE'ye uygunluk
Ürün standartı		EN 60730
Düşük voltaj direktifleri		73/23/EEC ve 93/68/EEC
EMC emsiyon standartı		AS/AZ 425:1:11994
Emniyet standartı		EN 60730 II
Koruma standartı		IP30 - EN 60529
Çalışma Verileri
Çalışma aralığı		< 1K
Ayar aralığı		8 .... 30 °C
250 V'da çekilen amper		0,2...6(2) A
Çevre koşulları
Çalışma		IEC 721-3-3
Ortam koşulları		Class 3K5
Sıcaklık		-20 ...+50 °C
Nem		<%95 özgül nem
Kirletme derecesi		normal, EN 60730
Taşıma/Depolama		IEC 721-3-2
Ortam koşulları		Class 2K3/1K3
Sıcaklık		-20 ...+50 °C
Nem		<%95 özgül nem
Mekanik koşullar		Class 2M2
Ambalaj		Tek paket
Terminal vidaları için		2x1,5 mm ^2 / 1x2,5mm ^2 min. (0,5mm ^2 )
Ağırlık		014 kg
Renk		Beyaz RAL9003

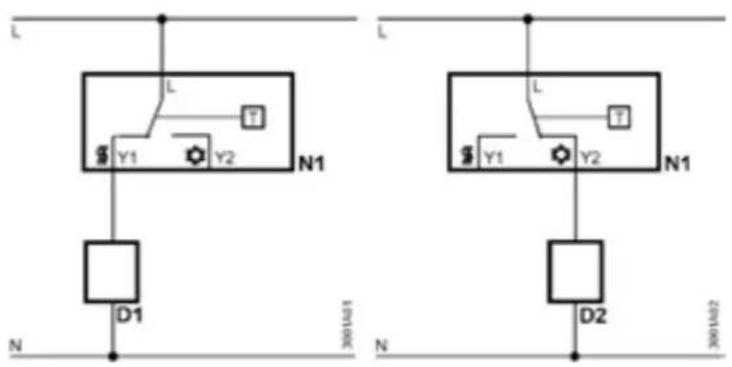

Bağlantı Şeması

D1 Bölge (zone vanası veya ısıtma için ıslı vana

D2 Bölge (zone vanası veya soğutma için ıslı vana

L Çalışma voltajı AC 24.... 250 V

N1 Oda termostati

Y1 Kontrol çıkışı"ısıtma", AC 24...250 V

Y2 Kontrol çıkışı "soğutma", AC 24...250 V

N N ö t r

T Termostat elemanı (gaz hiisedicili diyafram)

Boyutlar

Cihaz

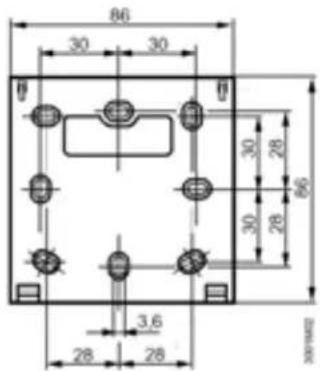

Montaj plakası
