KULLANIM KILAVUZU BM-150AF Loobex

İçerik ve özellikler....1

Alicinin & vericinin pillerini takma ....4

Alicinin & vericinin pillerini şarj etme ......4

İlk defa kullanmadan önce test....6

Kurulum & kullanım 7

Diğ er fonksiyonlar....8

Sorun giderme 10

Teknik özellikler....11

Tebrikler

Ç ok kaliteli bir bebek monitö rü satı n aldı ni z. Monitör sistemini kullanmadan önce bu kılavuzu dikkatlice okuyun ve ileride bakmak ü zere saklayın.

İçerik ve özellikler

tedarik edilen şarj edilebilir piller

AC adaptörü

masa üstü şarj cihazı standı

Verici

1. Yumuşak anten
2. Çift renkli LED gösterge: kırmızı & yeşil
3. Mikrofon
4. Hassaslik kontrolü

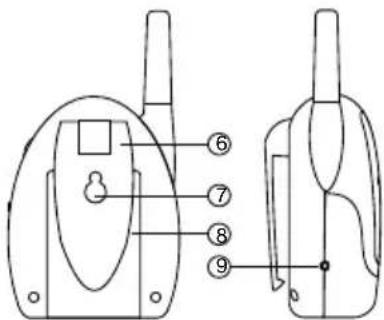

1. Güç kontrolü/kanal düğmesi: OFF/CH1/CH2
2. Kemer klipsi
3. Asma kancası
4. Pil bölümü
5. AC/DC güç kaynağı soketi

1. Yumuşak anten
2. Ses ışıkları
3. Çift renkli LED göstergesi : kırmızı & yeşil
4. Hoparlör
5. Ses kontrolü

1. Güç kontrolü/kanal düğmesi: OFF/CH1/CH2
2. Kemer klipsi
3. Asma kancası
4. Pil bölümü
5. AC/DC güç kaynağı soketi

AC adaptörü

ACa adaptörleri bebek monitörünüzü çalıştırmak için ev elektriğ ini kullanı na imkan tanı r. AC adaptörlerini ü nitedeki AC adaptör jakına takın. Her ikisini de evinizdeki standart voltaki elektrik prizine takı n. Adaptörleri prize takmadan ve çı karmadan önce ü nitelerin kapatı İması tavsiye edilir.

Dikkat: Bu adaptörler özellikle bu ürün için tasarlanmıştır.

Başka bir cihazla kullanılamaz. Bu bebek monitöründe asla farklı tipte adaptör kullanmayın.

Önemli

Dikkat

Bu ürün sorumlu yetişkin gözetiminin yerini alamaz.

●Bu bebek monitörü yardımcı bir araç olarak tasarlanmıştır. Tıbbi monitor veya sorumlu yetişkin gözetimi yerine kullanmayın.
●Alı cı nin ve adaptö r kablosunun ç ocukları n eriş emeyeceğ i bir yerde olmasından emin olun. Bebek ünitesini bebeğin beşiğine veya oyun parkına koymayın.
- Ebeveyn ve bebek ünitelerinin anteni sabittir, uzatmaya çalışmayın. Ürünü değiştirmeye çalışmayın.
- Ü rü nü suyun yakınında kullanmaktan ve yağ mura ve neme maruz bırakmaktan kaçının.

Vericinin çift renkli LED göstergesinin renk indeksi

Gösterge	Açıklama
Yeşil ışık Verici çalışıyor
Kırmızı ışık	İletim yok ve güç iyi değil
Yanıp sönen kırmızı ışık Düşük güç
Yanıp sönen yeşil ışık Piller şarj oluyor
Yanıp sönen yeşil ve kırmızı ışık	Ünite hem şarj oluyor hem de iletim var

Alicının çift renkli LED göstergesinin & uyarının renk indeksi

Gösterge	Açıklama
Kırmızı ışık	Güç iyi ve “bebek uyuyor “ sinyali alınıyor
2 saniyede bir Dl uyarısı ile yanıp sönen kırmızı ışık	Düşük güç
Yeşil ışık	Güç iyi ve bebek çağırıyor sinyali alınıyor
Yanıp sönen yeşil ışık	Piller şarj oluyor
Yanıp sönen yeşil ve kırmızı ışık	Ünite hem şarj oluyor hem de bebek çağırıyor sinyali var

Alicinin & vericinin pillerini takma

1. Ünitenin arkasındaki pil bölümünün kapağını bulun.
2. Kapağı açın
3. Aliciya ve vericiye pil bölümünde gösterilen +/- iş aretlere göre 3* AAA pili takın.
4. Kapağı takın.

Piller ile ilgili ipuçları:

• ü rü n uzun sü re kullanı İmayacaksa her iki ü niteyi elektrik prizinden çekin. Ve pilleri veya bitmiş pilleri bebek ünitesinden çıkarın aksi halde pil sızıntısı ve korozyon zarar verebilir.
• pilleri güvenli şekilde atın.
• Şarj edilmeyen pil şarj edilemez.
• Şarj edilebilir piller sadece yetişkin gözetimi altında şarj edilebilir.
• Dikkat: piller yanlış değiştirilirse patlama riski sö z konusudur. Pilleri sadece aynı tipte pillerle değiştirin.

Alicının & Vericinin pillerini şarj etme

Pil seviyesi düşerse her iki çift renkli LED gösterge yanar ve kırmızı ışık yanı p söner. Alicı 2 saniyede bir uyarı sesi (DI) verir. Cihaz otomatik olarak 2 saniye sonra kapanı r. Güç yeterli olduğ u zaman ü niteler otomatik olarak açılır. Bu durumda kullanıcıının şarj edilebilen pilleri şarj etmesi veya yeni alkalin AAA pil takması gerekir.

Aç ı klamalar: ü niteyi ş arj etmeden önce kanal düğ mesini OFF pozisyonuna getirerek kapatırsanız şarj sırasında:

●Sadece yeşil ışık yanıp söner

- iletim ve alım olmaz

Ayrıca LED göstergesi tamamen şarj ederken yanmaz.

Pilleri şarj etme

Şarj edilebilir pilleri ilk defa kullanırken şarj edin.

Alicının ve vericinin şarj edilebilir pilleri şarj sırasında ünitelerden çıkarı İmamalıdır.

Vericiyi şarj etme

1. Güç kaynağı ünitesini vericinin 6V soketindeki ince prize takın.

2. Güç kaynağı ünitesi vericiye takıldığı zaman şarj otomatik olarak başlar. Çift renkli LED gösterge yanar (verici için çift renkli LED gösteresi renk indeksine bakınız).

3. Tamamen boş pil verici kapalı olduğu zaman 9 saatte şarj olur.

Alicıyı şarj etme

1. Güç kaynağı ünitesini şarj cihazı standının soketindeki kalın prize takı n.

2. Güç kaynağı ünitesi şarj cihazı standına takıldığı zaman ve alıcı şarj cihazı standı na koyulduğ u zaman ş arj otomatik olarak baş lar. Ç ift renkli LED gösterge yanar (alıcı için çift renkli LED göstergesi renk indeksine bakınız).

3. Tamamen boş pil ünite kapalı olduğu zaman 9 saatte şarj olur.

Açıklamalar:

1. Sadece pakette sunulan DC adaptörlerini veya masaüstü şarj cihazı standını kullanın, standart ev elektriği prizine takın.

2. Ve ünitelere takın.

3. Güç kaynağı: DC 6V'dir.

Not:

- Kullanıcı tedarik edilen şarj edilebilir piller yerine 3 alkalin AAA pil de kullanabilir.

- Veya direk olarak tedarik edilen adaptörler de kullanılabilir.

Çevreyi korumaya yardımcı olun

Aşağıda yer alan sembollerden bir tanesini taşıyan piller normal evsel atıkla atılmamalıdır.

Pb Cd Hg

Pilleri ek pilleri veya özel atık ürünleri (ayrintılar için yerel makamınıza danışın) toplama noktasına götürün veya satıcıya iade edin. Satıcı gü venli şekilde imhayı sağlayacaktır.

İlk defa kullanmadan önce test

Vericinin iletimini ve alıcının alımını test edin

• Verici ve alicıyı kullanmayı planladığınız odaya koyun
• Hem vericiyi hem de alıcı yı OFF/CH1/CH2 kanal düğ mesi ile aynı kanala (1 veya 2) ayarlayın. Çift renkli LED gösterge yanar ve güç açı ktır (çift renkli LED göstergesinin renk indeksine bakın)
  ●Hem alı cı yı hem de vericiyi kullanı rken aynı pilot tonuna ayarlayın. Farklı pilot tonları iç in bö lü mdeki dip anahtarı ni seç erek (ON/DIP/1/2/3/4) gizlilik sağ layabilirsiniz. Kullanı cı iç in 16 pilot ton kombinasyonu vardır. (pilot ton kombinasyon tablosuna bakınız)

Not:

Her iki ünitenin düğme ayarlarının aynı olması gerekir aksi halde verici ve alıcı birbiri ile bağlantı kuramaz.

Vericinin emisyonu

• Vericiyi kullanmak istediğiniz odaya koyun.
• Vericiyi çalıştırmak için hassaslık düğmesini istediğiniz pozisyona itin.
• Verici sinyal vermeye başlar baş lamaz ü nitenin çift renkli LED gö stergesinde yeşil ışık yanar.

Alicinin alımı

●Alicıyı kullanmayı planladığınız odaya yerleştirin.
- Ses düğmesini istediğiniz pozisyona getirin ve cihaz alıma hazırldır.

- Ünite sinyal alırsa ç ift Renkli LED göstergesi ve alicının kırmızı ses seviyesi göstergesi yanar (alıcı iç in ç ift renkli LED göstergesi & uyarı renk indeksine bakın). Alınan kısık ses için bir veya iki nokta ışık. Alınan daha yüksek ses için üç veya daha fazla nokta ışık

Parazit olduğu zaman (cızırtı veya statik, v.b) her iki üniteyi de başka bir kanala veya başka bir pilot tonu kombinasyonuna geçirin.

Aralık dışı uyarısı

- Vericiyi bebekten 800 metreden daha uzağ a koyun, bu fonksiyonu belirten DI DI aralık dışı uyarı sesi duyulacaktır.

Kurulum & Kullanım

Önemli! Kullanmadan önce ve vericinin yerini değiştirdiğinizde ses alımı ni test edin (İlk kullanımdan önce test bölümüne bakın).

- Verici NORM ayarı için 1 ila 2 metre aralık içindeki (3 ila 6.5 feet) ses seviyelerini algılar.

- Vericiyi çocukla aynı odaya koyun. Mikrofonu beşik veya oyun alanı gibi çocuğun olduğu yere yöneltin.

- Hem alı cı yı hem de vericiyi aynı kanala (1 veya 2) ve pilot tona ayarlayın. Çift renkli LED gösterge yanar (Verici için çift renkli LED gö stergesinin renk indeksine bakın).

- Verici hassaslık düğmesini istenilen pozisyona getirin.

Hassaslık düğ mesi ile farklı ses seviyesini tespit etme hassasiyetini ayarlayın.

- Verici etrafta ses algılamadı ğı zaman gü ç tasarrufu iç in bekleme moduna geçecektir.

●Alicıyı duyabileceğiz bir yere koyun.

- Ali ci yi OFF/CH1/CH2 düğ mesi ve dip anahtarı ile verici ile aynı kanala ve pilot tona ayarlayın. Çift renkli LED göstergesi yanar (Alici için çift renkli LED göstergesinin renk indeksine bakın).

- Sesi ayarlamak için Ses düğmesini çevirin.

- Aralık dışı uyarısı: Her iki ünitenin bağlantısı koptuğu zaman, bir ünite kapalı veya her iki ünite de farklı bir kanala veya pilot tona ayarlandığı zaman veya bebek ünitesinde alçak gerilim söz konusu olduğu zaman sürekli olarak DI DI DI aralık dışı uyarısı duyulacaktır.

- OFF/CH1/CH2 düğ mesini OFF pozisyonuna getirerek kapatı n. Güç göstergesi sönecektir.

Not:

- Vericiyi mikrofonun bebeğin sesini algılaması için bebekten en az 1 metre uzağa koyun.

Adaptör kullanılacaksa en iyi iletim için güç kablosunu açın. Adaptörü en yakın elektrik prizine takın.

Diğer fonksiyonlar

Pilot tonu

Okunaksız

Kodlama alicının sadece ses (bebeğin uyanması gibi) vericiden iletildiği zaman açılmasına neden olur. Ortamınıza göre pil bölümünde yer alan DIP düğmesi ile seçilebilecek 16 farklı pilot ton vardır.

Pilot tonları kombinasyon tablosu

Pilot tonları	Düğme 1	Düğme 2	Düğme 3	Düğme 4
Kod 1	On	On	On	On
Kod 2	On	On	On	Off
Kod 3	On	On	Off	On
Kod 4	On	On	Off	Off
Kod 5	On	Off	On	On
Kod 6	On	Off	On	Off
Kod 7	On	Off	Off	On
Kod 8	On	Off	Off	Off
Kod 9	Off	On	On	On
Kod 10	Off	On	On	Off
Kod 11	Off	On	Off	On
Kod 12	Off	On	Off	Off
Kod 13	Off	Off	On	On
Kod 14	Off	Off	On	Off
Kod 15	Off	Off	Off	On
Kod yok	Off	Off	Off	Off

Açıklamalar:

OFF: pilot tonu seçilmemiştir.

- Alıcı için pilot tonu seçilmezse büyük bir kod seçilir. Bu durumda alıcı vericiden vericinin pilot tonu ne olursa olsun aynı kanaldan sinyal alabilir.

Aralık dışı alarmı ve aralık kontrolleri

Alici, vericinin aralığının dışında ise alıcıdan sürekli olarak aralık alarmı sesi BI BI duyulacaktır. Aralık dışı alarmı verici ile bağlantı bozulduktan sonra da duyulacaktır.

Ayrıca alıcının sesli aralık alarmı aşağıdaki durumlarda kapanır:

• Verici kapalıyken verici ve alıcı arasındaki bağlantı koptuğu zaman
• Vericinin kanalı alıcıdan farklı olduğu zaman
  ●Verici alıcıdan farklı bir pilot tonuna ayarlandığı zaman
• Verici veya alıcının pili zayıf olduğu zaman

Kemer klipsi

Verici ve alıcı her ünitenin arkasında yer alan kemer klipsi ile taşınabilir.

Sorun giderme Sorun giderme

Sorun Sorun ÇözümÇözüm
1.Güç yokÜnite açık	değildir. Ünite OFF/CH1/CH2 düğmesini CH1 veya CH2 pozisyonuna getirin.Pillerin doğru takılmış olmasından emin olun.Pil yerine adaptör kullanıyorsanız adaptörün üniteye doğru bağlanmış olmasından emin olun.
2.Ses sinyali yok ve güç gösterge ışıkları	Alicının ses seviyesi çok düşüktür. Sesi açın.Vericinin ses hassaslık seviyesi çok düşüktür. Ses hassaslığı düğmesini daha yüksek pozisyona getirin.Ünite aralık dışındadır. Alicıyı vericiye yaklaştırın.Her iki ünitenin de aynı kanalda ve pilot tonunda olmasından emin olun.
3. Alicıdan statik veya hisırtı duyuluyor	Her iki ünitenin de aynı kanala ve pilot tona ayarlanmış olduğundan emin olun.Alicıyı vericiye yaklaştırın.Not: iletişim aralığı fiziksel engeller, girişim gibi ortam koşullarına bağlı olarak değişir.Pilleri tekrar takın veya değiştirin.
4. Diğer evlerden ses veya konuşmalar duyuluyor	Aynı kanalda ve pilot tonda kullanılan başka bir monitörden veya telsiz telefondan sinyal karışması. Her iki üniteyi başka bir kanala veya pilot tona geçirin veya karışım kaynağını ortadan kaldırın.
5. Yüksek ses	Aynı kanalda ve pilot tonda kullanılan başka bir monitörden veya telsiz telefondan sinyal karışması. Her iki üniteyi başka bir kanala veya pilot tona geçirin veya karışım kaynağını ortadan kaldırın.

Teknik özellikler

Güç kaynağı gerilimi:

Verici: 3 AAA akümülatör /alkalin pil & adaptör: AC 230v-DC 6V

Alici: 3 AAA akümülatör/alkalin pil & adaptör: AC 230V-DC 6V

Kanal: 2 kanal

Çalışma frekansı:

Çalışma aralığı: ideal şartlarda maks. 800 metre
