KULLANIM KILAVUZU Flower 313 JANOME

ÖNEMLİ GÜVENLİK UYARILARI

Bu makine ev kullanımı için tasarlanmış ve üretilmiştir.

Bu dikiş makinesi oyuncak değildir. Çocukların bu makine ile oynamalarına izin vermeyin.

Bu makine gözetim altında olmayan çocuklar ve zihinsel engelli kişiler tarafından kullanılmamalıdır.

Elektrikli cihazlar kullanıldığında aşağıdaki gibi temel emniyet kurallarına dikkat edilmeli :

Bu cihazı kullanmadan önce tüm talimatlar okunmalıdır.

TEHLIKE— Elektrik çarpması riskini azaltmak için :

1. Dikiş makinanızı prize takılıyken başiboş bırakmayın. Kullanım sonrası veya temizlik öncesi fişini muhakkak çekin.
2. Ampül (15watt ampül) değiştirirken makineyi her zaman prizden çekin.

UYARI—Yangın, yanma, elektirik çarpması ve yaralanma risklerini azaltmak için :

1. Makinanın oyuncak gibi kullanılmasına izin vermeyin. Makine çocuklar tarafından veya çocukların bulunduğu ortamlarda kullanılıyororsa muhakkak gözetim altında bulundurulmalıdır.
2. Bu dikiş makinasını sadece kullanım kılavuzunda belirtilen amaçlar için kullanın. Kılavuzda anlatıldığı gibi sadece üreticinin tavsiye ettiği aksesuarları kullanın.
3. Hasarlı kablo veya priz, hasarlı makina, düzgün çalışmama, düşme sonrası veya suya düşme halleri sonrasında makinayı asla kullanmayınız. Bu gibi durumlarda tamir, bakım elektirik veya mekanik ayarlar için en yakın yetkili satıcıya veya servis merkezine götürün.
4. Makinenin herhangi bir hava deliği tıkalıysa asla çalıştırmayınız. Dikiş makinasının havalandırma deliklerinde ve pedallerinde toz, tiftik ve iplik kalıntılarının birikmesine meydan vermeyiniz.
5. Makinenin herhangi bir deligiğine yabancı nesneler sokmayın veya bu deliklerin içine bir şey düşürmeyin.
6. Evin dışında asla kullanmayınız.
7. Aerosol spreylerin kullanıldığı veya oksijen takviyesi yapılan yerlerde makineyi asla çalıştırmayın.
8. Fışten çıkartmak için önce bütün kontrolları ("O") pozisyonuna getirerek kapatınız ve sonra fışı çekin.
9. Fisi çıkartmak için önce makinayı kapatın sonra fisi çekin.
10. Parmaklarını zı hareketli parçalarardan özellikle dikiş iğinesinden uzak tutun.
11. Her zaman uygun iğne ayağı kullanın. Yanlış ayak iğnenin kırılmasına sebep olur.
12. Eğrilmiş iğneler kullanmayın.
13. Dikiş sırasında kumaşı itmeyin veya çekmeyin. Bu iğnenin eğrilip kırılmasına sebep olur.
14. Dikiş iğnesi alanı etrafında yapılan ayarlamalarda (iğne değiştirme, iplik geçirme mekanizmasına ayarları, bobin değiştirme işlemleri) ve iğne ayağı değiştirme işlemlerine başlamadan önce makinayı mutlaka kapatın.
15. Kullanım kılavuzunda anlatılan kapakların çıkartılması, yağlama ve diğer servis ayar işlemlerini yaparken makineyi her zaman fişten çektikten sonra bu işlemlere başlayın.

BU KILAVUZU SAKLAYIN

Önceden haber verilmeden tasarım ve özellikler değişebilir

Lütfen bilin ki bu ürünü atarken atılım güvenli bir şekilde elektirik ve elektronik ürünler ilgili ulusal kanunlara göre yapılması gerekmektedir. Eğer kuşku duyuyorsanız saticınız ile irtibata geçin . (Sadece Avrupa Birliğinde )

İÇİNDEKİLER

BÖLÜM I. PARÇA İSİMLERİ

Parça isimleri 2

Uzatma 3

Burunlu Dikiş 3

Standart Aksesuarlar 3

Aksesuar Saklama Kutusu 3

BÖLÜM II. DİKMEYE BAŞLAMAK

Ayak Bağını Çıkartmak ve Takmak 5

İğne Değiştirmek 6

İğneyi Kontrol Etmek 6

İplik ve İğne Tablosu 6

Makara Millerini Ayarlamak 7

Mekiği Takmak ve Çıkartmak 7

Masura Sarmak 8

Mekiğe İplik Takmak 8

Makineye İplik Takmak 9

Masura İpliğini Yukarıya Almak 10

İplik Tansiyon Düğmesi 10

Dikiş Seçim Düğmesi 11

Dikiş Uzunluk Ayar Düğmesi 11

İleri-Geri Düğmesi 12

Örgü Plakası 12

BÖLÜM III. BASİT DİKİŞ

Düz Dikiş 13

Dikiş RehberÇizgileri 14

Kare Köşe Dönmek 14

Zig-zag Dikiş 14

BÖLÜM IV. TEMEL DİKİŞ

Triko Diks 15

Örgü Dikiş 15

Düz Esnek Dikiş 16

Çoklu Esnek Zig-zag Dikiş 16

Düğme Dikişi 17

İlik 18

Fermuar Dikiş 19

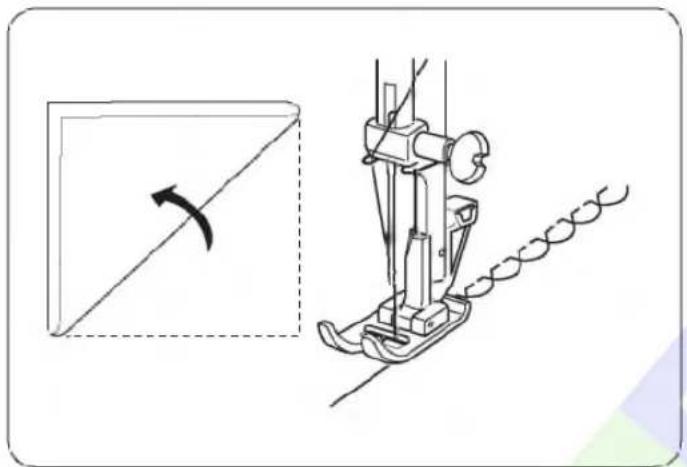

Gizli Kivirma 19

BÖLÜM V. DEKORATİF DİKİŞLER

Kabuk Dikiş 20

Büzgü 20

Aplike 21

Esnek Dikiş Desenleri 21

BÖLÜM VI. BAKIM

Mekik ve Çağanoz Temizliği 22

Çağanozu Çıkartmak 22

Çağanozu Takmak 22

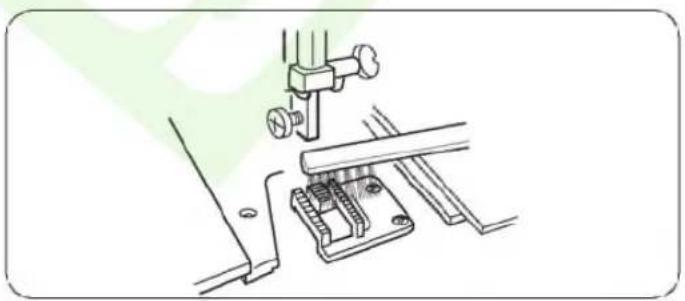

Dişliyi Temizlemek 22

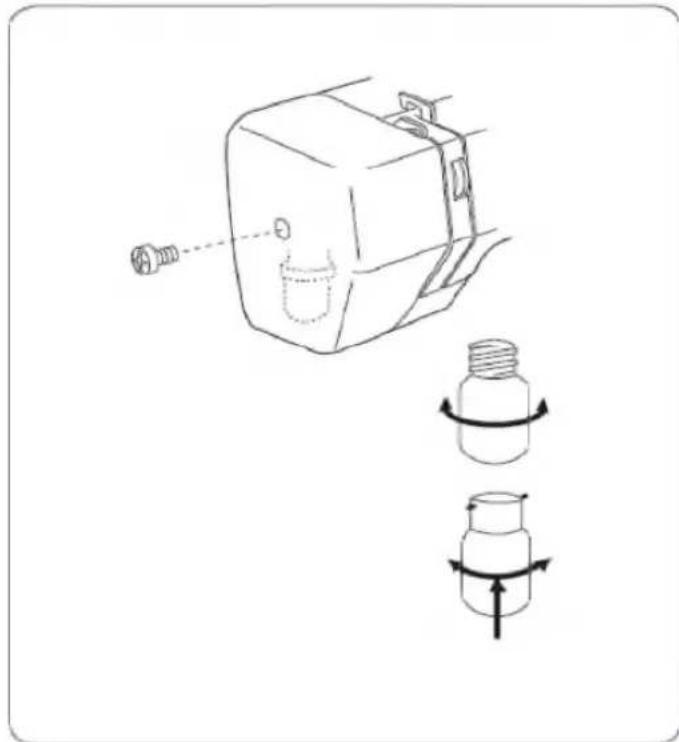

Aydınlatma 23

Problem ve Çare 24

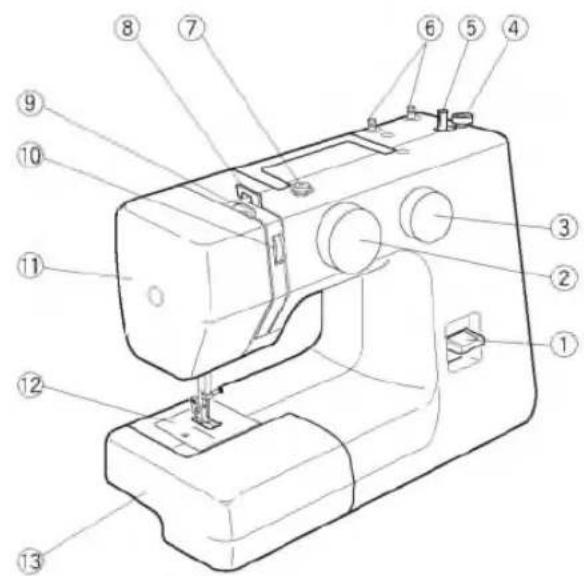

BÖLÜM 1. ESAS PARÇALAR Parça İsimleri

① İleri - Geri Dikiş Düğmesi
② Desen Seçim Düğmesi
③ Dikiş Uzunluk Ayar Düğmesi
④ Masura Sarma stoperi
⑤ Masura Sarma Mili
⑥ Makara Milleri
⑦ Masura Sarma İplik Rehberi
⑧ İplik Rehberi
⑨ Horoz
⑩ İplik Tansiyon Ayar Düğmesi
⑪ Ön Kapak
⑫ Iğne Plakası
⑬ Uzatma
⑭ Ayak Bağı
⑮ İğne Vidası
⑯ lğne
⑰ Ayak
⑱ Taşıma Kolu
⑲ Volant
⑳ Açma Kapatma Düğmesi
②1 Makine Soketi
⑳ Burun
②3 Ayak Kaldırıcı
⑳ Pedal

NOT: Makineyi taşımak için taşıma kolundan tutun ve aynı anda makinenin altından da diğer elinizle destekleyin.

NOT: Önceden bilgi verilmeden makinede tasarım ve özelikler değiştirilebilinir.

Uzatma ilave dikim alanı ve kolaylıkla çıkartılıp yuvarlak burun dikim imkanı sağlar.

Uzatmayı Çıkartmak:

Uzatmayı makineden ayırarak çekin.

Burunlu Dikiş

Cep, etek cepleri ve bel gibi dikişleri sağlamlaştırırken kumaşın iğnenin etrafında birikmesini engellemek için.

Kol, bel, paça veya giyisilerde herhangi yuvarlak bölümün dikimi için kullanılır

Çorapların örgü ile tamiri veya dizleri, dirsekleri veya çocukların giysilerinin yıpranan bölgelerini dikmek için.

Standart Aksesuarlar

① Masuralar
② Dikiş sökücü
③ Iğneler
④ İlik Ayağı
⑤ Gizli Kívırma Ayağı
⑥ Fermuar Ayağı
⑦ Örgü Dikiş Plakası

Aksesuar Saklama Kutusu

Dikim aksesuarları kolayca uzatmanın içindedir.

① Aksesuar saklama kutusu

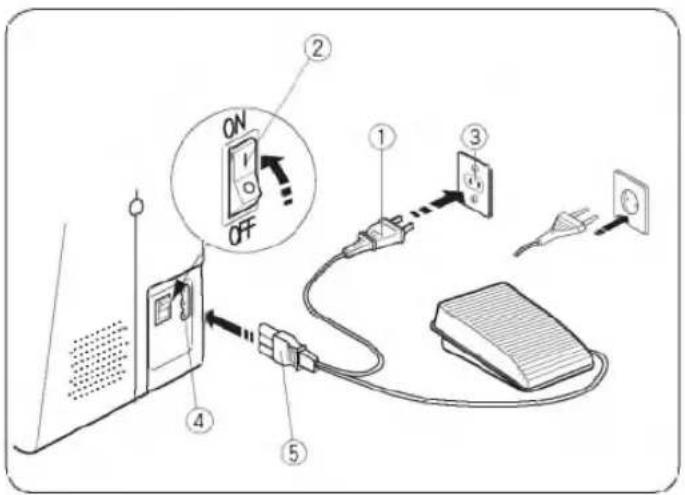

① Açma/Kapatmadan makineyi kapatın.
② Makine prizini makine soketine takın.
3 Priz kablosunu duvar prizine takın.
④ Makineyi ve dikme ışığını açmak için açma/kapatma tuşuna basın.

① Priz kablosu
② Açma / Kapatma
③ Duvar prizi
④ Makine soketi
⑤ Makine prizi

DİKKAT:

Makineyi prize takmadan önce makinenin üzerinde yazılan voltaj prizdeki voltaja uygun olduğuna dikkat edin.

NOT:

Dikim yaparken gözleriniz hep dikim alanında olsun ve iplik horozu, volant ve iğne gibi hareket eden parçaları kesinlikle ellemeyin. Aşağıdaki durumlarda her zaman makineyi kapatın ve prizden çekin:

• Makineyi kendi başına bırakacaksanız.
• Parça takarken ve çıkartırken.
• Makineyi temizlerken.

Pedalın üzerine hiçbirşey koymayın yoksa makine hiç durmadan çalışacaktır.

Çalıştırma Talimatları (Sadece Amerika ve Kanada için geçerlidir):

Açma / Kapatma tuşun üzerindeki "O" işareti kapalı olduğunu gösterir.

Polarize prizli cihazlar için (prizin bir ayağı diğerinden daha geniş olması):

Elektrik çarpma riskini azaltmak için bu tür priz sadece polarize duvar prizine tek bir şekilde bağlanabilir. Eğer takmaya çalıştığınızda uymazsa prizi ters döndürüp tekrar deneyin.

Hala girmezse o zaman elektirkçiye uygun prizi taktırın ve hiçbir zaman kendiniz prizi modifiye etmeyin. Bu makine ile Model KD-1902 pedal kullanılır.

Pedala basmanız dikim hızını değiştirir. Pedala ne kadar basarsanız o kadar hızlı gidecektir.

Ayak kaldırma kolunu daha basarak ayağı normal kaldırılmış pozisyonundan 6 mm (1/4") daha yükseğe kaldırabilirsiniz. Bu da ayak çıkartmada ve ayağın altına kalın kumaş yerleştirmesinde yardımcı oluyor.

① İndirilmiş pozisyon
② Normal kaldırılmış pozisyon
③ Ekstra kaldırılmış pozisyon

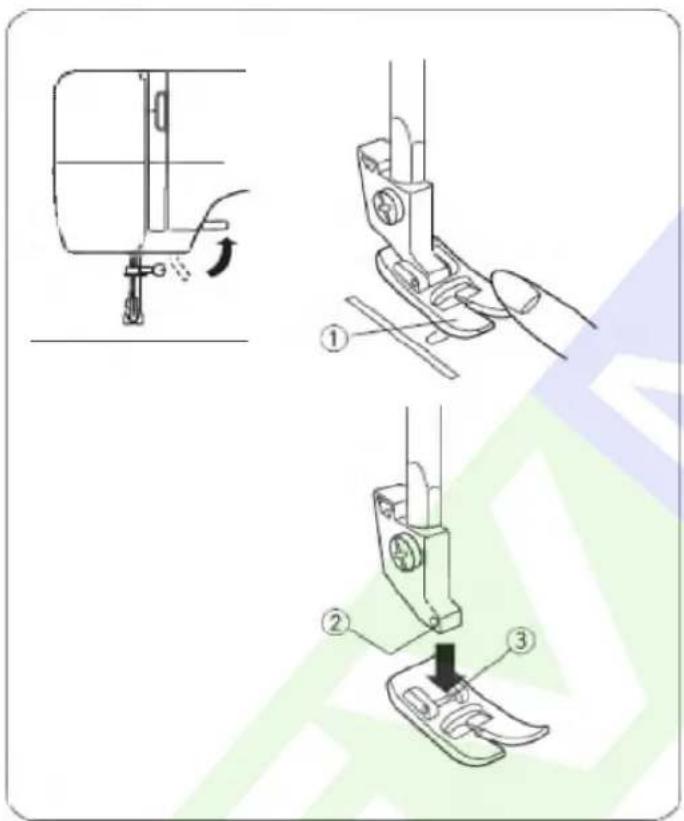

Ayak takarken veya çıkartırken her zaman makineyi açma/kapatma düğmesinden kapatın

- Çıkartmak için

Volantı kendinize doğru çevirerek iğneyi en yüksek pozisyonuna getirin. Ayağı kaldırın.

Ayağın ön bölümünü ① aşağıya iterek ayak bağından çıkmasını sağlayın.

- Takmak için

Ayağı öyle yerleştirin ki ayağın pimi ③ ayak tutucusunun yuvasının ② tam altında olsun. Ayak tutucusunu indirerek ayağı yerine kili- tlenmesini sağlayın.

Ayak Bağını Takmak ve Çıkartmak

① Vida
② Ayakbağ
③ Ayak Bağ Mili

Çıkartmak için

Vidayı ① tornavida ile saat yönün tersine çevirerek sökün.

Takmak için

Ayak bağındaki delikle ② ayak bağ milindeki deliği ③ hizaya getirin. Vidayı ① deliklerden geçirin. Vidayı ① tornavida ile saat yönüne çevirerek sıkın.

Volantı kendinize doğru çevirerek iğneyi yukarıya kaldırın ve ayağı indirin.Makineyi Kapatın.

① İğne vidasını saat yönün tersine döndürerek gevşetin. İğneyi yuvadan çıkartın.
2 Düz kısmı arkaya gelecek şekilde yeni iğneyi yuvaya yerleştirin. İğneyi yuvaya yerleştirirken destek pimine sıkıca dayanacak şekilde itip sonra iğne vidasını sıkıca sıkın.

İğneyi Kontrol Etmek

İğnenin bozuk olup olmadığını belirlemek için ignenin düz tarafını düz bir yüzey üzerine yerleştirin (iğne tabağı, cama vs.) Düz yüzey ile iğne arasındaki boşluğun düzgün olması gerekir. Hiçbir zaman kör iğne kullanmayınız.

İğne ve İplik Tablosu

Ağırlık	Kumaşlar	İplikler	Iğne No.
Hafif	İpek krep kumaşı, VualPatisa, Organze, Jorjet, Triko	ince ipekince Pamukluince Sentetikince Pamuklu Kaplı Polyester	9veya11
Orta	Ketenler, Pamuklu Pike ,Yünlü Çift Örme, SıkDokulmuş Bezler	50 ipek50 den 80'e Pamuklu50 den 60'a SentetikKaplı Pamuklu Polyester	11veya14
Ağır	Kot Kumaşı, Tüvit, Gabardin, KaplamalıKumaşlar, Perdelik ve KaplamalıkKumaşlar.	50 ipek40 den 50'ye Pamuklu40 den 50'ye SentetikPamuklu Kaplı Polyester	14veya16

• Genelde ince iplikler ve iğneler ince kumaş dikiminde ve kalın iğneler ve iplikler ise kalın kumaş dikimlerinde kullanılır. Dikime başlamadan ufak bir kumaşta iğne ve ipliği deneyin.
• İğne ve masuraya aynı ipliği kullanın.
• Esnek kumaş ve çok ince kumaşlar dikerken MAVİ UÇLU igne kullanın. Mavi uçlu iğneler boş dikişleri büyük ölçüde engeller.
• Çok ince kumaşlar dikerken bir kağıt parçasına üzerinde dikerek kumaşın iplikleri deforme olmasını engeller.

Makara Millerini Yerleştirmek

Makara milleri makarayı tutması ve makineye iplik sağlaması için kullanılır.

Kullanmak için, milli yukarıya çekin. saklamak için aşağıya itin.

Masura Tutucusunu Takmak ve Çıkartmak

Mekik kapağını açın.

① Mekik kapağı

Volantı kendinize doğru çevirerek igneyi kaldırın. Masura tutucusunu mandalı tutarak çıkartın.

② Mandal

Masura tutucusunu takarken mekiğin çıkıntısını mekiğin yuvasına yerleştirin.

③ Çıkıntı

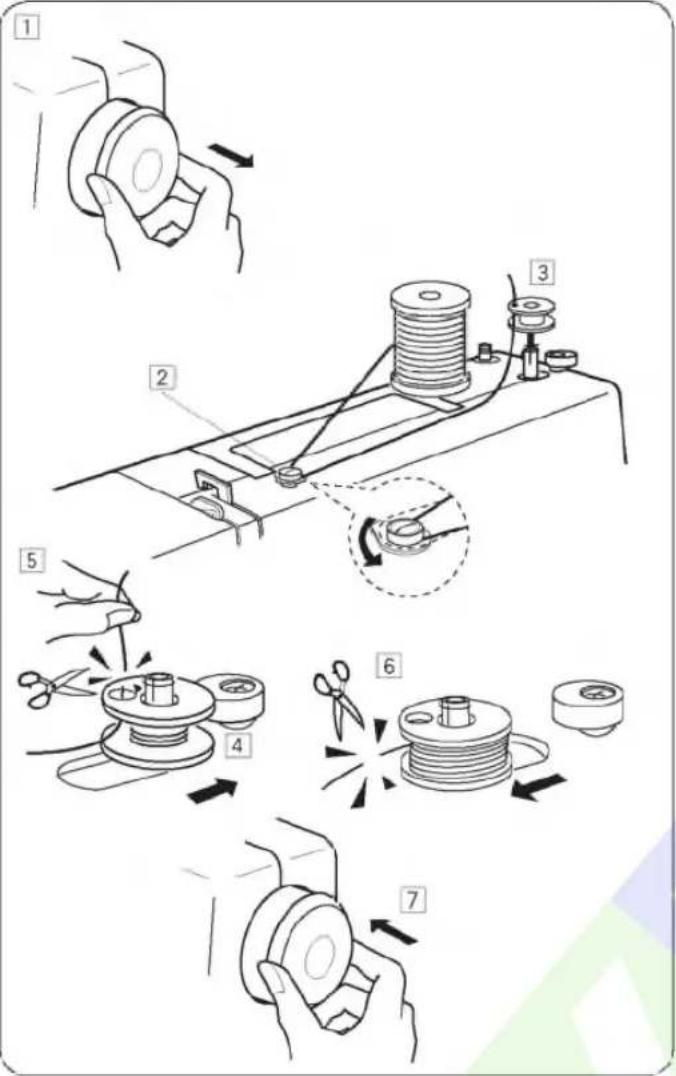

Masura Sarmak

1 Volantı dışarıya doğru çekin.
2 Makaradan ipliği çekin. İpliği iplik sarma rehberinin etrafından geçirin.
3 İpliği masuranın deliğinden içten dışarıya doğru geçirin. Masurayı masura sarma miline yerleştirin.
4 Sağa doğru itin.
5 İpliğin serbest ucunu elinizde tutun ve pedala basın.Masura birkaç kere döndükden sonra makineyi durdurun ve ipliği masura deligiye yakın kesin.
6 Pedala tekrar basın. Masura tamamen sarıldığında makineyi durdurun. Masura sarma milini sola doğru çekerek normal pozisyona getirin ve ipliği kesin.
7 Volantı sola iterek orjinal pozisyonuna getirin.

Not : Makine masura sarma mili soldaki yerine gelmeden dikmez.

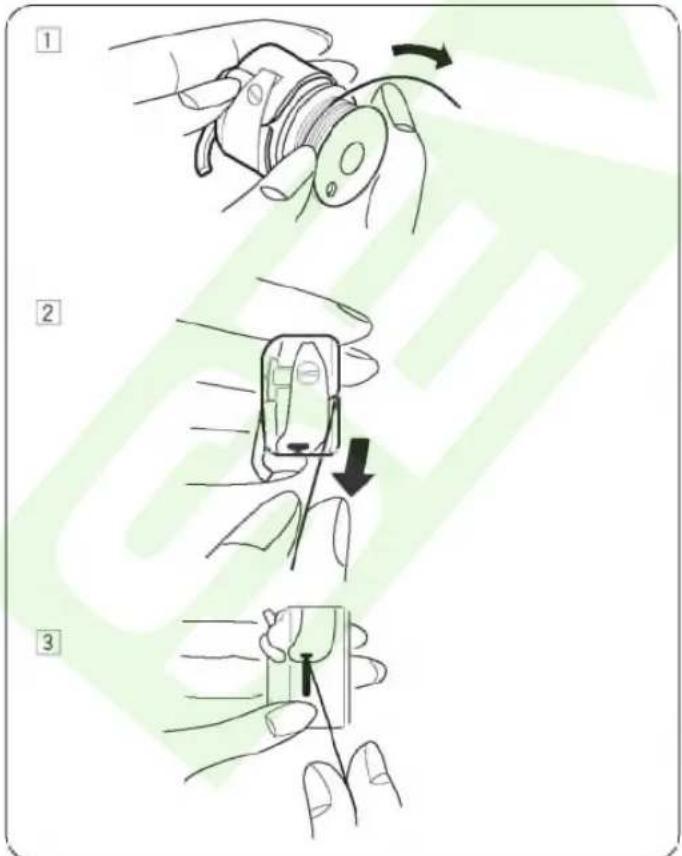

Mekiğe İplik Takmak

Resimde görüldüğü gibi masurayı ipliğin saat yönünde çıkacak şekilde mekiğe yerleştirin.

2 İpliği mekiğe kesiğinden çekin

3 Ipliği tansiyon yayının altından ve delikten geçirin. * 4" (10 cm) kadar iplik çekin.

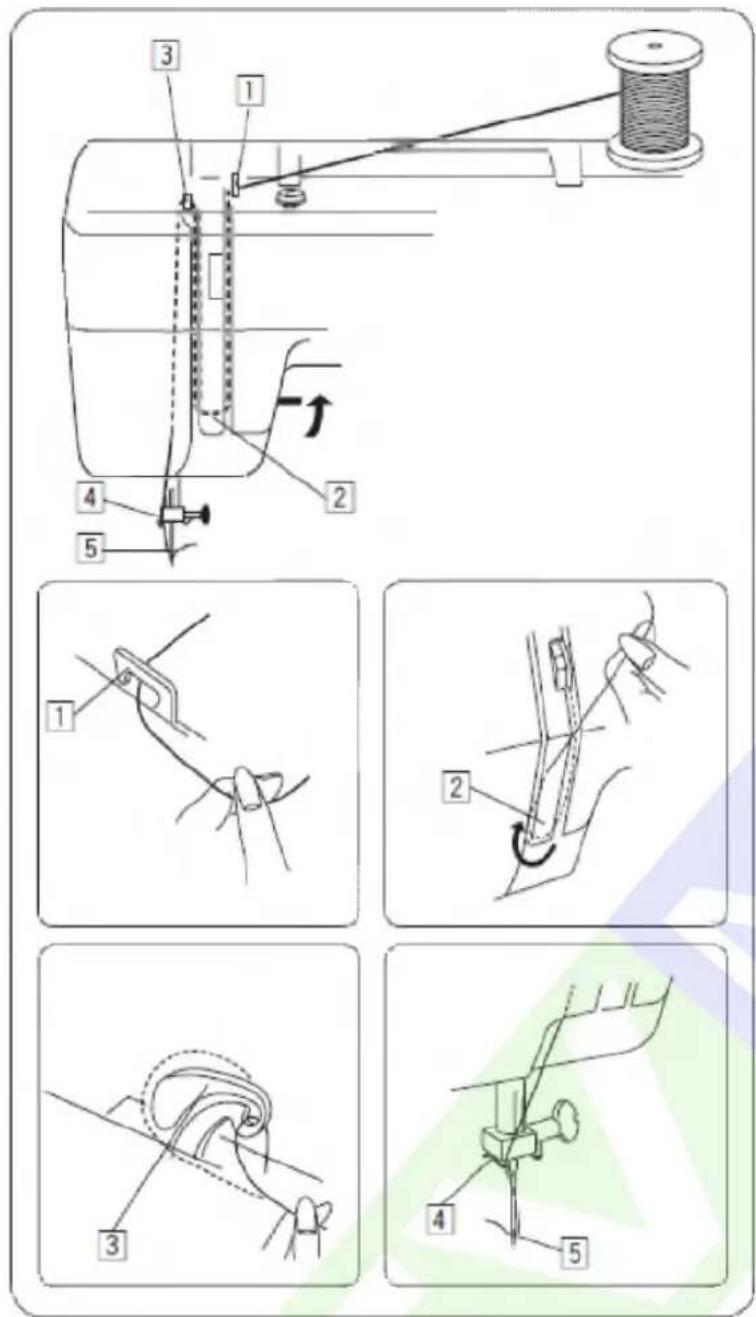

Makineye İplik Takmak

Volantı kendinize doğru çevirerek horozu en yüksek seviyeye getirin.

Ayağı kaldırın.

Gösterildiği gibi makara miline makara yerleştirin, makaradan iplik makaranın arka tarafından çıkması gerekir.

1 İki elinizi kullanarak ipliği rehber kanalına çekin.
② İpliği makaraya yakın tutarak iplik yolundan aşağıya ipliği tansiyon bölümüne çekin ve kontrol yayının etrafından geçirin.

3 İpliği sıkıca çekerek horozun deliğinden sağdan sola geçirin.

4 İpliği aşağıya doğru çekip alt iplik rehberinden geçirin. İpliği aşağıya ilerleterek iğne mil rehberinden soldan geçirin.

5 İpliği iğne deliğinden önden arkaya doğru geçirin.

Not : İpliğin ucunu keskin bir makas ile kesip iplik takma işlemini kolaylaştırabilirsiniz.

1

Masura İpliğini Yukarıya Çekmek

1 Ayağı kaldırın. Sol elinizle hafifçe iğne ipliğini tutun.
② İğne en yüksek pozisyona gelene kadar eliniz ile Volantı kendinize doğru yavaşca çevirin. Hafifce iğne ipliğini çekerek masura ipliğinden halka çıkartın.
3 İki iplikten 10 cm (6") kadar geriye ayağın altından çekin.

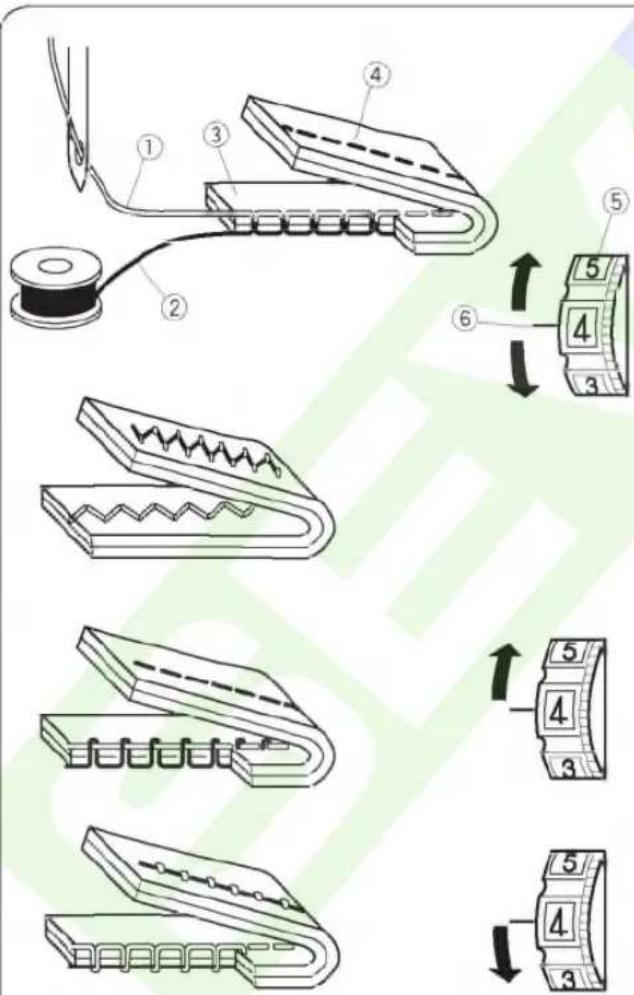

İğne İplik Tansiyon Ayarını Balans Etmek

Doğru Tansiyonu Seçmek

İplik tansiyonu kumaşa, kumaş kat sayısına ve başka durumlara bağlı olarak ayarlanır.

*ideal bir düz dikişte iki kumaşın arasında kilitlenmiş iplilker vardır, solda gösterildiği gibi (Detay görülşün diye büyütülmüştür).

*ideal zig-zag dikişte masura ipliği kumaşın doğru yüzünde (üst taraf) gözükmez ve iğne ipliği hafifçe kumaşın ters tarafından (alt taraf) gözükür.

① İğne ipliği (Üst iplik)
② Masura ipliği (Alt iplik)
③ Kumaşın doğru yüzü (Üst taraf)
④ Kumaşın ters yüzü (Alt taraf)
⑤ İplik tansiyon düğmesi
⑥ Ayar işareti

2 İğne İplik Tansiyonun çok sıkı olması

Eğer kumaşın doğru tarafından (üst taraf) masura ipliği görünürse ve kumaş tümsekli olduğu hissedilirse, iğne iplik tansiyonunu ayar düğmesini çevirerek dah ufak rakama getirerek azaltın.

3 İğne İplik Tansiyon çok gevşek olması

Eğer kumaşın ters (alt taraf) yüzünde iğne ipliği görünürse ve kumaş tümsekli olduğu his edilirse, iğne iplik tansiyonunu ayar düğmesini çevirerek daha büyük rakama getirerek arttırım.

BH 1 4 3 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟ ㉟

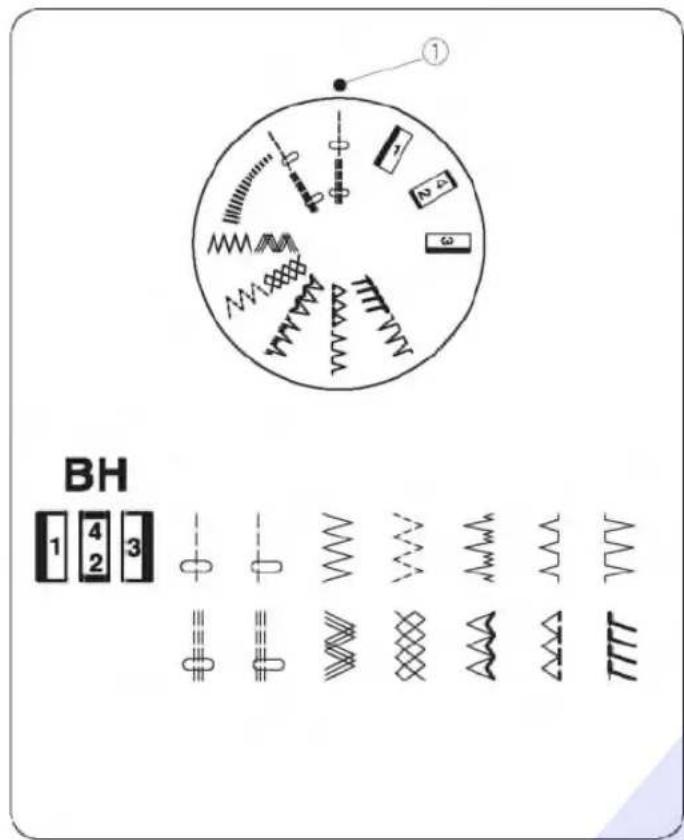

Dikiş Seçim Düğmesi

Desen seçme düğmesini döndürerek seçme işaretini istenilen desene uyan sembolüne getirin.

① Ayar işareti

DİKKAT

İğne veya kumaşa hasar vermekten kaçınmak için desen seçerken ignenin yukarıda ve kumaştan çıkmış olduğuna emin olun.

    style A fill:#f9f,stroke:#333
    style B fill:#f9f,stroke:#333
    style C fill:#f9f,stroke:#333
    style D fill:#f9f,stroke:#333
    style E fill:#ccf,stroke:#333

Dikiş Uzunluk Düğmesi

Dikiş uzunluk düğmesini döndürerek istenilen dikiş uzunluğunu ayar işaretine getirin.

Numara ne kadar büyükse dikiş uzunluğu da o kadar uzun olacaktır.

① Ayar işareti

• Zig-zag dikiş dikerken düğmeyi 0.5–4 arası ayarlayın.
• Esnek dikiş deseni dikerken düğmeyi "S.S." 'ye getirin.
• Eğer esnek dikiş düzgün olmazsa dikiş uzunluk ayar düğmesini “–” yönüne çevirerek sıklaştırır veya “+” yönüne çevirerek genişletir.

İleri-Geri Dikiş Düğmesi

İleri-Geri dikiş düğmesini basılı tuttuğunuz sürece makine ters yöne doğru diker.

Örme plakasını takmak için:

Örme plakasını altındaki 3 tırnaklarını hizaya getirin.

Örme plakanın tırmaklarını iğne plakasının deliklerine yerleştirin. Dişli örme plakasının deliklerinden çıkacaklardır.

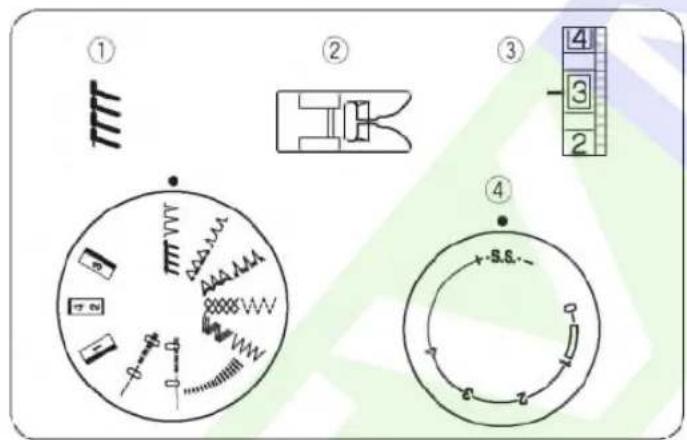

BÖLÜM 3. BASIT DİKİŞ Düz Dikiş

① Desen:
② Ayak:
Zig-zag ayağı
③ İplik tansiyon:
2-6
④ Dikiş uzunluğu:
1.5-4

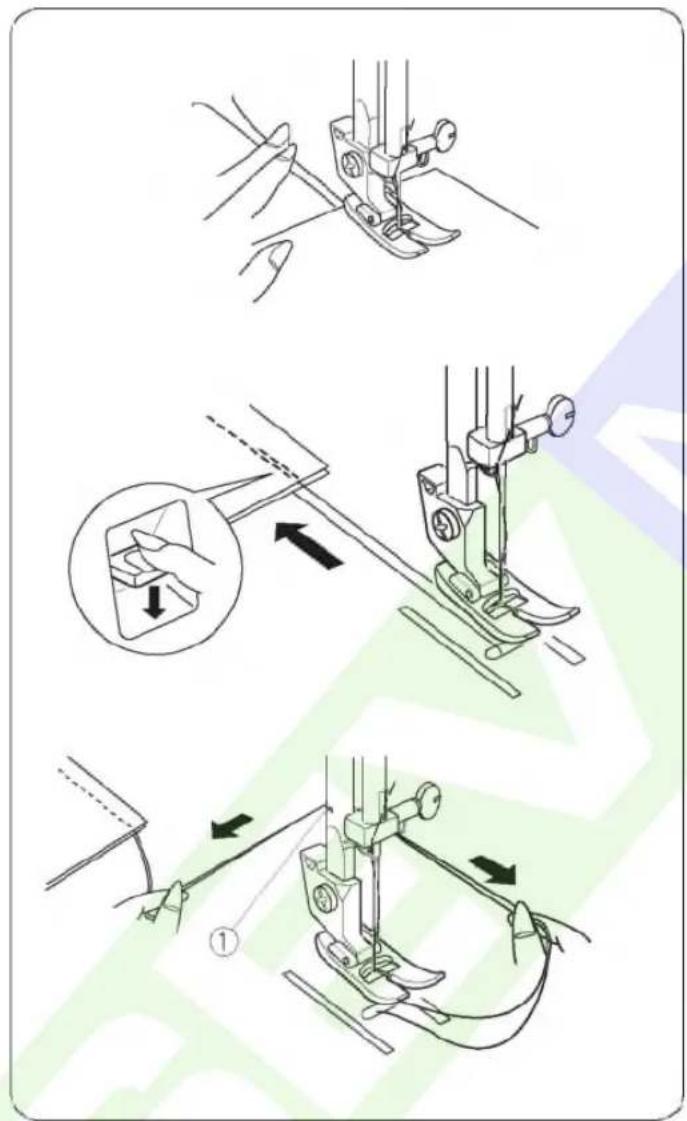

1 Ayağı kaldırın ve kumaşı iğne kapağın üzerindeki dikim rehber çizgisinin yanına yerleştirin. Iğneyi nereden başlamak istiyorsanız o noktaya indirin.
İğne ve masura ipliklerini geriye doğru çekin.
Ayağı indirin pedala basın.
Hafifçe kumaşın dikim rehber çizgisinde ilerlemesini sağlayın.
2 Dikişin uçlarını sağlamlaştırmak için ileri-geri tuşuna basarak birkaç ters yön dikiş dikin. Ayağı kaldırın ve kumaşı çıkartın. iplikler geriye çekin.

3 İplik kesicisini kullanarak iplikleri kesin. İplikler bir sonraki dikişe başlamak için uygun uzunlukta kesilecektir.

Dikim Yönü Değiştirmek :

Makineyi durdurun ve volantı kendinize doğru çevirerek iğneyi kumaşa indirin. Ayağı kaldırın.

Kumaşı iğnenin etrafında dikimin istenilen yönüne göre çevirin.

Ayağı indirin ve yeni yönde dikmeye başlayın.

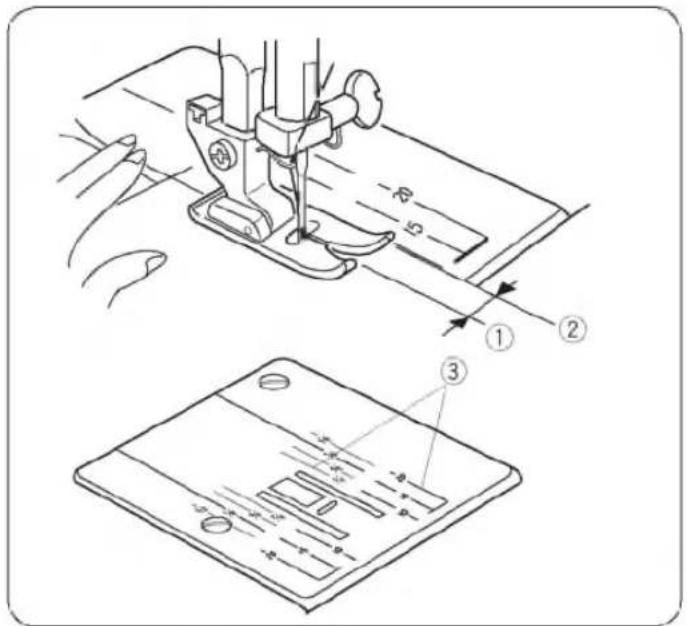

Dikiş Rehber Çizgileri

Plakanın üzerindeki rakamlar iğnenin orta pozisyon ile plakanın üzerindeki çizginin arasındaki mesafeyi ifade eder.

Öndeki rakamlar santimetredir.

Arkadaki rakamlar ise bir inçin bölümleridir.

Rakam	15	20	4/8	5/8	6/8
Mesafe (cm)	1.5	2.0	1.3	1.6	1.9

① iğne orta pozisyon

②Rehber çizgileri

③Rakamlar

Kare Köşe Dönmek

Kumaşın kenarı dönüş çizgileri hizaya gelince gösterildiği gibi, dikimi durdurun. İligneyi ve volantı elle saat yönüne ters döndürerek indirin

Ayağı kaldırın ve kumaşı döndürerek kumaşın kenarını 1.6 cm (5/8") dikiş rehber çizgisi ile hızaya getirin.

Ayağı indirin ve yeni yönde dikmeye başlayın.

① Köşe dönme rehberi

Zig-zag Dikiş

① Desen:
② Ayak:
③ İplik Tansiyon:
④ Dikiş uzunluğu:
Zig-zag ayağı
2-5
0.5-4

W

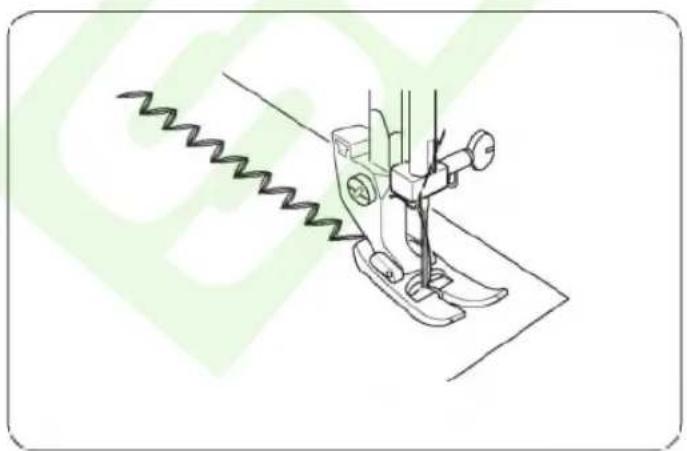

Basit zig-zag dikişi sülfile, düğme dikiminde gibi dikişlerde kullanılır.

Dikiş genişliğini ayarlamak için desen seçme düğmesini zig-zag dikiş ile düz dikiş (sol pozisyon) getirin.

① Desen:
② Ayak: Zig-zag ayağı
③ İplik Tansiyonu: 1-4
④ Dikiş Uzunluğu: 0.5-4

Bu dikiş buruşma meyili gösteren kumaşlar ve sentetik kumaşların kenarlarını dikmek için kullanılır. Bu dikiş örme ve yırtık tamirleri için çok iyidir. Kumaşınızı 1.6 (5/8") kadar dikim mesafesi bırakın. Dikişten sonra dikim mesafesini kesin. Dikişleri kesmemeye dikkat edin. Yırtıkları örmek ve tamir etmek içinde kullanışlıdır.

① Desen:
② Ayağı: Zig-zag ayağı
③ Iplik Tansiyon: 1–4
④ Dikiş Uzunluğu: S.S.

Bu örme dikiş mayo ve ensnek kadifelerin dikmek için uygundur Çünkü çok esneklik ve güç sağlar. Kumaşınızı 1.6 cm (5/8") dikiş alanı sağlayacak şekilde yerleştirin. Dikiş bitince fazlalığı kesin. Keserken dikişleri kesmemeye dikkat edin.

① Desen:
② Ayak: Zig-zag ayağı
③ İplik Tansiyon: 2–6
④ Dikiş Uzunluk: S.S.

Bu güçlü ve dayanıklı dikiş rahatlık ve dayanıklık sağlayarak esneklik ve güçün gerektirdiği bölgeler için tavsiye edilir.

Bacak ağ ve koltuk altı gibi bölgeleri güçlendirmek için kullanılır ve esnek ve örme kumaşlardaki büzüşmeleri yok etmek için kullanılır. Sırt çantası gibi ekstra güç gerektiren dikişlerde kullanılır.

① Desen: ② Ayağı: Zig-zag ayağı
③ İplik Tansiyon: 2–6
④ Dikiş Uzunluk: S.S.

Esnek kumaşlarda zig-zag dikiş kullandığınız yerlerde kullanın. Bu dikiş dekoratif üst dikiş olarak da kullanılır.

① Desen:
② Ayak:
③ İplik Tansiyonu:
④ Dikiş Uzunluk:
⑤ Örgü Plakası
Zig-zag ayağı
3-7
Herhangi

Örgü plakasını takın. Düğmenin delikleri ile ayağının yatay deliğini hizaya getirin. dikiş genişliğini düğmenin deliklerini mesafesine göre ayarlayın. Düğmeyi yerine tutmak için ayağı indirin. Volantı çevirerek iğnenin düğmenin deliklerine girdiğini kontrol edin. Takribi (10) dikiş dikin.

Düğme boşluklarını güçlendirmek için iplikleri 4.0" (10.0 cm) bırakarak kesin. İğne ipliğini de- liklerin bir tanesinden aşağıya indirip boşluğun etrafından dolandırın. İpliği kumaşın ters yüne geçirin ve düğümleyin. Düğme dikimi bitince Örgü Plakasını çıkartın.

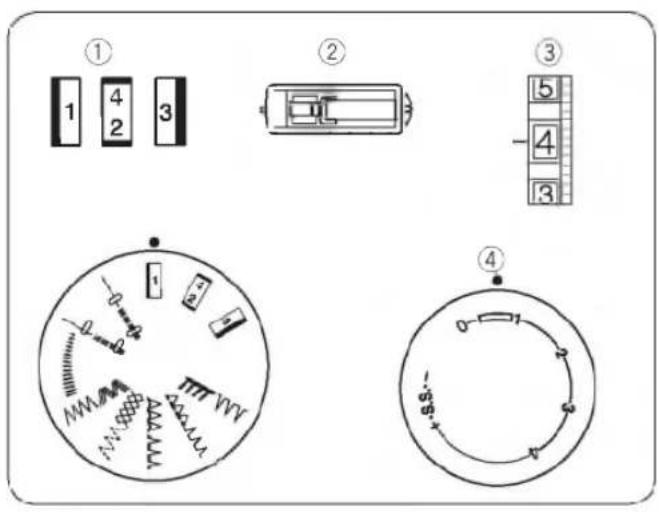

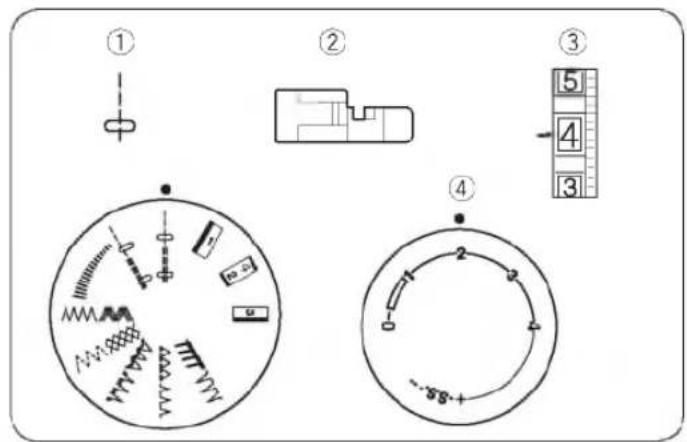

① Desen:
②Ayak:
③ İplik Tansiyon:
④ Dikiş Uzunluk:

İlik ayağı

1-5

* Numune parça kumaşda bir deneme ilik dikin.
* Düğmeyi kumaşın üzerine yerleştirip iliğin üst ve alt pozisyonlarını işaretleyin.
* Esnek kumaşlar için tela kullanın.

İlik dikiş sıklığını ayarlamak için.

Dikiş sıklık ayarlamak için dikiş uzunluk ayar düğmesini 0.5 ile 1.0 arası ayarlayın.

1 Dikkatlice ilik uzunluğunu kumaşın üzerine işaretleyin. Kumaşı ilikişaretin size doğru gelerek ayağın altına yerleştirin

Kaydıracı (A) kendinize doğru çekinki işaret (C) üstü

2 başlama (B) nin hizasına gelsin. Kumaşın üst işareti ile ayak işaretlerini hizaya getirin.

Not: Ayağın üzerindeki cetvel santimetre olarak işaretlenmiştir.

3 Desen secici düğmesini "1"] isaretine getirin. İliğinizin ön bölümüne gelene kadar düz dikin. Sol dikişin sonunda durun.
4 Desen secici düğmesini 2 isaretine getirin.5 tane dikiş dikin. Sağ tarafı dikin.
5 Desen secici düğmesini _3 . işaretine getirin. İliğin arka işaretine gelene kadar dikin. Sağ dikişde durun.
6 Desen secici düğmesini ^2 işaretine getirin. Birkaç sağlamlaştırma dikiş yaptıkdan sonra iğneyikumaşdan kaldırın. dikiş uzunluk ayar düğmesini "0" ayarlayın ve desen seçici düğmesini düz dikimeayarlayın. Birkaç sağlamlaştırma dikiş atın.
Kumaşı makineden alın ve İliğin başına ve sonuna içne takinki yanlışlıkla iliğin dikişlerini kesmeyin iliğin deliğini açarken. Dikiş sökücü ile iliğin deliğini açın.

① Desen:
② Ayak: Fermuar ayağı
③ İplik Tansiyon: 2–6
④ Dikiş Uzunluğu: 1.5-4

Fermuar bantını kumaşa teyelleyin ve ayağın altına yerleştirin. İplikleri geriye doğru alın ve ayağı indirin.

Fermuarın sol tarafını dikmek için fermuarın dişlerini ayağın kenarına hızaya getirip kumaş ve bantı dikecek şekilde dikin. Kumaşı çevirin ve diğer tarafı sol tarafını dikimin aynı şekilde dikin.

Gizli Kívırma Dikiş

① Desen:
② Ayak: Gizli Kivima ayağı
③ İplik Tansiyon: 1-3
④ Dikiş Uzunluğu: 1–3

Kenarları açılma meyili gösteren kalın kumaşların kenarları önce Sülfile dikiş yapılmalıdır. Yan resimde gösterildiği gibi katlama yaparak katlamanın 1/4" (0.7 cm) kadar bölüm dişarda kalsın.

① Kumaşın ters yüzü

② 1/4" (0.7 cm)

[A] Kalın kumaşlar. [B] İnce veya orta kalınlıktaki kumaşlar.

② İğne en sol pozisyonuna geldiğinde kumaşın katlama yerinin kenarınına batması sağlayarak kumaşı yerleştirin.

3 Siper ayar vidasını çevirerek siperi kumaşın katlanmış kenarı ile hizaya getirin. İğnenin kumaşın katlanmış kenarını dikeçek şekilde kumaşı ilerleterek dikin.

③ Siper ayar vidası

④ Siper

⑤ Katlanmış kenar

4 Kívırma dikişi bitince kıvrımın iki tarafını ütüleyin. Kumaşın üst yüzü sadece gizli dikişler görünür.

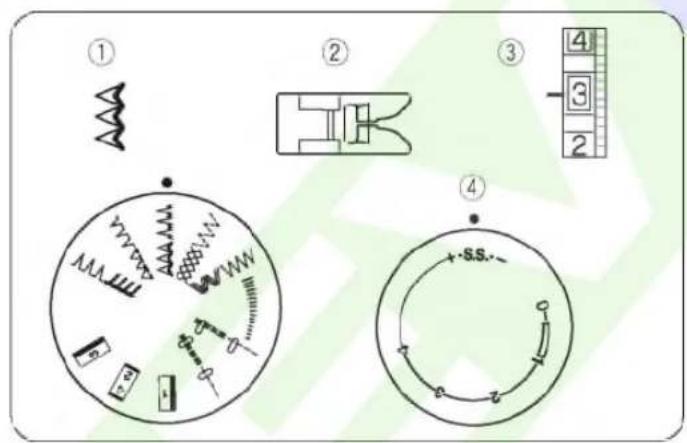

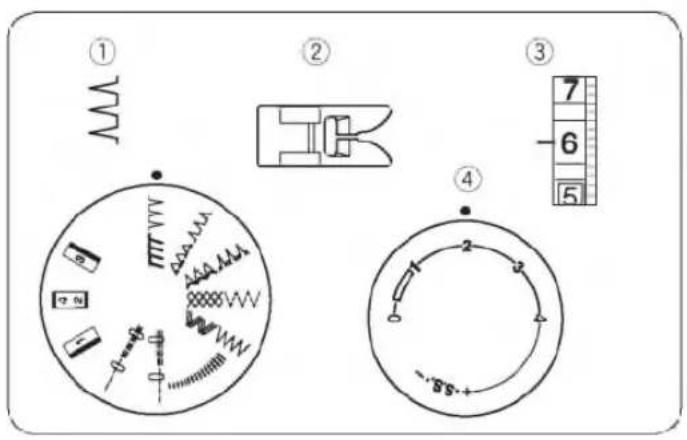

① Desen:
② Ayak: Zig-zag ayağı
③ İplik Tansiyon: 6–8
④ Dikiş Uzunluğu: 2–3

İnce kumaş kullanın (örnek, triko). Katlayın ve katlama yerinden dikin.

İğne sağa gelince kumaşın katlanmış bölümünü geçmesini sağlayın. Dikiş bitince kumaşı açın ve kumaş plisini bir tarafa doğru ütüleyin.

NOT:

İğne tansiyonunu arttırarak daha belirgin pliler yapabilirsiniz.

① Desen:
② Ayak: Zig-zag ayağı
③ İplik tansiyonu: 1–4
④ Dikiş uzunluğu: S.S.

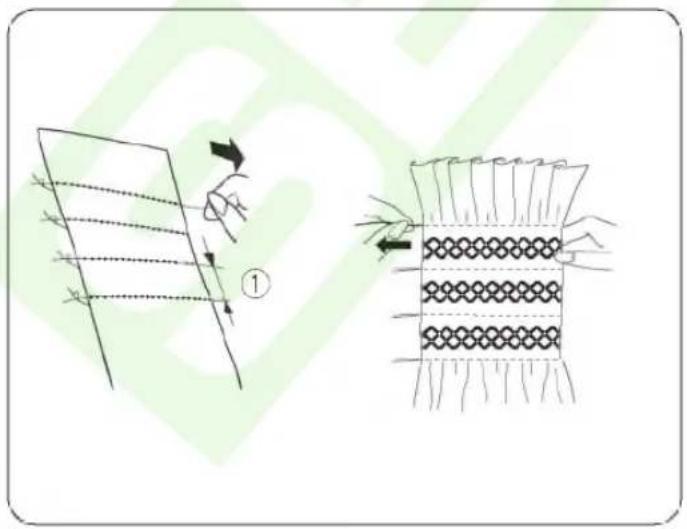

Elle ayarlanmış dikiş uzunluğu 4.0 iken, büzülecek bölgenin çaprazina 1cm (3/8") aralıklı düz dikişler yapın. Gevşek iplik tansiyonu düzme işlemini kolaylaştır. Uçtaki iplikleri düğümleyin. Masura ipliğini çekerek büzülmelerin düzgün ve eşit olmasını sağlayın.İplikleri diğer uçta bağlayın. Büzgü ipliklerini çekerek çıkartın.

① 1 cm (3/8")

① Desen:
② Ayak: Zig-zag ayağı
③ İplik Tansiyon: 1–4
④ Dikiş Uzunluğu: 0.5–1

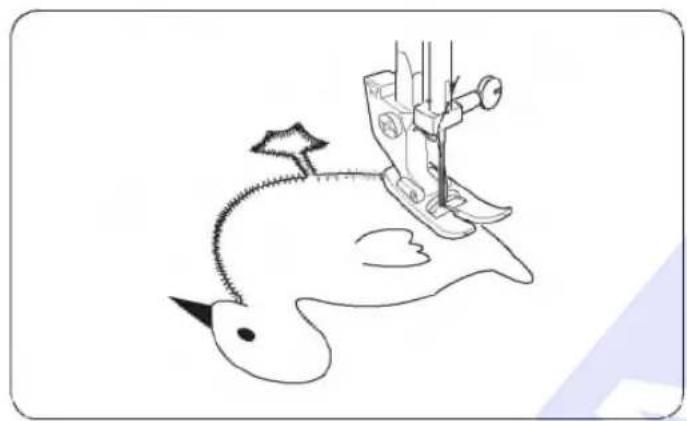

Kumaşın üzerine aplike yerleştirin ve teyelleyin veya aplikeyi yerinde tutulması için kaynayabilir ağı kullanın. Aplikeyi dikerken öyle yönlendirin ki igne aplikenin kenarından dışarı doğru dikip sağa doğru gelsin. Köşede veya kıvrımda dikim yönünü değiştirmek için igneyi aplikeye soldayken indirin ve kumaşı istenilen yeni yöne doğru çevirin.

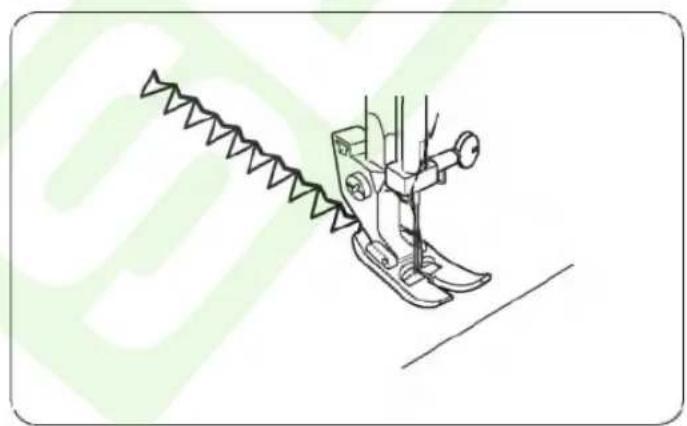

Esnek Dikiş Desenleri

① Desen:
② Ayak: Zig-zag ayağı
③ İplik Tansiyonu: 1-4
④ Dikiş Uzunluk: S.S.

Eğer kullanılan kumaştan dolayı dişlinin ileri -geri hareketi balanssız olursa balansı ayarılmak için dikiş uzunluk düğmesini aşağıdaki gibi çevirin:

Eğer desenler çok sıkışıksa düğmeyi öne doğru " + " çevirin.

Eğer desenler çok gevşekse düğmeyi öne doğru " - " çevirin.

(Sayfa 11 Bkz.)

Mekik ve Çağanozu Temizlemek

DİKKAT:

Makineden parça sökmeden önce makineyi açma / kapatma düğmesinden ve/veya prizden çekin.

Mekiği sökmek:

İğneyi en yüksek pozisyona getirin ve mekik plakasını açın. Masura tutucusunun mandalını açın ve makineden çıkartın. Mekik yüzük tutucularını açın ve mekik yüzüğünü çıkartın. Kancayı çıkartın.

* Mekiği fırça ve yumuşak kuru bir bez ile temizleyin.

① Mekik
② Mekik yüzük tucusu
③ Mekik yüzüğü
④ Çağanoz
⑤ Çağanoz yatağı

Mekiği takmak:

Kancayı orta piminden tutarak dikkatlice mekiğe yerleştirin. Mekik yüzüğünü alttaki yuvanın pime uyacak şekilde yerleştirin. Mekik yüzüğünün tutucularını geriye getirerek mekik yüzüğünü yerine klitleyin. Masura tutu-cusunu takın.

⑥ Pim

⑦ Çentik

Dişliyi temizlemeden önce makineyi açma / kapatma düğmesinden ve/veya prizden çekin.

Ayağı ve iğneyi çıkartın.

İğne plaka vidasını sökerek iğne plakasını çıkartın.

① Vida

Fırça ile dişliyi tıkayan toz ve tiftiği temizleyin. İğne plakasını geriye takın.

Dikiş ışığı ön kapağın arkasındadır.

Ampülü değiştirmek için ön kapağı bağlayan vidayı söküp ön kapağı çıkartın.

Ampülü değiştirmeden önce makineyi prizden çekin.

Bu kullanma kılavuzunda belirtilenin dışında makineden kullanıcıının sökebileceği parça yoktur.

Çıkartmak için ....İterek sola çevirin.

Takmak için ..... İterek sağa çevirin.

DİKKAT

Ampül SICAK olabilir, parmaklannıza dikkat edin.

Problem ve Çare

Durum	Neden	Referans
iğne ipliginin kopması	1. İğne ipliginin düzgün takılmaması.2. İğne ipliginin tansiyonunun çok sıkı olması.3. Iğnenin eğri veya kör olması.4. Iğnenin yanlış takılmış olması.5. İğne ipliginin ve masura ipliginin dikişe başlarken ayağın altında düzgün olmaması.6. Dikişten sonra ipliklerin geriye doğru çekilmemesi.7. Iğneye göre ipligin çok kalın veya ince olması.	Sayfa 9Sayfa 10Sayfa 6Sayfa 6Sayfa 13Sayfa 13Sayfa 6
Masura ipliginin kopması.	1. Masura ipliginin mekikten düzgün geçirilememesi2. Mekikte tiftiğin birikmesi.3. Masuranın zarar görmesi ve rahat dönememesi.	Sayfa 8Sayfa 22Masurayı değiştirin
iğnenin kırılması	1. Iğnenin yanlış takılmış olması.2. Iğnenin eğri veya kör olması.3. İğne vidasının gevşek olması.4. İğne iplik tansiyonun çok sıkı olması.5. Dikişten sonra ipliklerin geriye doğru çekilmemesi.6. Iğnenin kullanılan kumaşa göre çok ince olması.	Sayfa 6Sayfa 6Sayfa 6Sayfa 10Sayfa 13Sayfa 6
Boş dikişler olması	1. Iğnenin yanlış takılmış olması.2. İğne eğri veya kör olması.3. Iğnenin ve/veya ipiklerin yapılan dikim için uygun olmamaları.4. Sentetik ve ince kumaşta mavi uçlu içne kullanılmaması.5. İğne ipliginin yanlış takılmış olması.6. Yanlış içne kullanılması.	Sayfa 6Sayfa 6Sayfa 6Sayfa 6Sayfa 9Iğnedeğiştirin
Dikiş yerinin bizülmesi	1. İğne iplik tansiyonun çok sıkı olması.2. İğne ipliginin düzgün takılmaması.3. Iğnenin kullanılan kumaşa göre çok kalın olması.4. Kullanılan kumaş için dikiş uzunluğunun çok uzun olması.	Sayfa 10Sayfa 9Sayfa 6Sık dikiş yapın
Kumaşın düzgün ilerlememesi	1. Dişlinin tiftikle dolu olması.2. Dikişlerin çok ince olması.	Sayfa 22Daha kalın dikiş
Makinenin çalışmaması	1. Makinenin prize takılı olmaması.2. İpliğin çağanoza dolanması.3. Masura sarma devrede olması.	Sayfa 4Sayfa 22Sayfa 8
Makinenin sesli calamamasısı	1. İpliğin çağanoza dolanması.2. Çağanozda veya mekikte tiftik birikmesi.	Sayfa 22Sayfa 22
