KULLANIM KILAVUZU City Ranger 2250 NILFISK

Nilfisk Outdoor ürününüzü güle güle kullanmanızı dileriz.

City Ranger 2250, çevre temizliği sağlamak için son derece esnek bir yol sunan, Danimarka'da tasarlanmış ve üretilmiş bir üründür.

City Ranger 2250 Çim Biçme Makinesi veya Döner Çim Kesicinin ideal kullanımı:

City Ranger 2250 Çim Biçme Makinesi veya Döner Çim Kesicini ideal şekilde kullanmak amacıyla, makineyi kullanmadan önce bu kılavuzu dikkatli bir şekilde okuyun. Aksi halde yaralanma ve araçta hasar meydana gelebilir.

Güvenlik:

Çim Biçme ve Döner Çim Kesiciyi, hem kullanıcı hem çevre için ideal çalışma güvenliği sağlamak amacıyla çeşitli cihazlarla donatılmıştır. Özellikle 1.1 Güvenlik bölümüne dikkat etmenizi istiyoruz. Bu aracın servis işlemleri sadece uzmanlar tarafından gerçekleştirilmelidir.

Çim Biçme ve Döner Çim Kesici sadece profesyonel kullanım için tasarlanmıştır ve teslimatta kullanıcı makinenin kullanımı konusunda kapsamlı bir eğitim alacak ve yetkin bir operatör olacaktır.

Aracı, kapsamlı eğitimden geçmemiş ve bu kılavuzu dikkatli bir şekilde okumamış herhangi bir kişiye ödünç vermeyin.

Kullanım kılavuzu, aracın kalıcı bir parçası olarak değerlendirilmeli ve araç satılsa bile araçta kalmalıdır.

Uyarılar:

Bu kullanım kılavuzundaki bazı bölümler, bu uyarı sembolüyle işaretlenmiştir. Uyarı, yaralanmayı veya araç ve aksesuarlarında hasarı önlemek amacıyla daha fazla dikkat gösterilmesi gereken alanları belirtmektedir. Ayrıca uyarı, nelere özellikle dikkat etmeniz gerektiğini göstermektedir.

Çekince beyanı:

Nilfisk Outdoor, ürünlerinde sürekli iyileştirme yapma politikasına sahip olduğundan dolayı, teknik özelliklerde ve ekipmanda herhangi bir zamanda önceden bildirimde bulunmaksızın değişiklik yapma hakkımızı saklı tutarız. Nilfisk Outdoor, kullanım kılavuzundaki hatalar veya eksiklerden dolayı herhangi bir sorumluluk kabul etmemektedir.

iletişim:

Yeni Nilfisk Outdoor ürününüzle ilgili herhangi bir sorunuz olursa lütfen Nilfisk Outdoor ile çekinmeden iletişim kurun.

Saygılarımızla,

Nilfisk Outdoor Division, Nilfisk-Egholm A/S · Transportvej 27 · DK-7620 Lemvig

T. [phone] · F. [phone]

e-posta: [e-mail] · www.nilfisk-egholm.com

İçindekiler

Genel bilgi 4

1.1 Güvenlik 4
1.2 AB Makine Uygunluk Beyani 5
1.3 Teknik veriler:....6

Kullanım kılavuzu....7

2.1 Montaj / Sökme 7
2.2 Çalıştırma öncesi kontroller....8
2.3 Çalıştırma 8
2.4 Ayarlama....10

Servis ve bakım....11

3.1 Temizleme....11
3.2 Bakım 13

Koşullar....15

4.1 Garanti....15
4.2 Şikayetler 16
4.3 Imha 16

Yedek Parçalar....17

5.1 Yedek parçalar – City Ranger 2250 Çim Biçme Makinesi....17

Notlar 18

Nilfisk Outdoor Çim Biçme ve Döner Çim Kesici, zor çimlerde bile her kesim ihtiyacını karşılayacak biçimde hızlı ve etkin çalışır.

Çim Biçme Makinesi çimi kesip, küçük parçacıklar halinde tekrar keserek ve çimenlerin üzerine dökerek, yaz boyunca toprağı doğal şekilde gübreler. Bu sayede yeşil ve iyi biçilmiş bir çim elde edilir.

Arkadan boşaltma özelliğine sahip Döner Çim Kesici, sert, uzun ve hatta nemli çim için özellikle uygundur ve çimlerin iyi görünmesini sağlar.

Nilfisk Outdoor çim biçme makineleri standart olarak sarhoş tekerleklere sahiptir ve çim biçme makinesinin direksiyonu izlemesini sağlar. Bu sayede çimde iz bırakmaz.

City Ranger 2250, 5-10.000 m²/saat kapasitelidir. 1.210 mm kesme genişliği ile son sürat kesim yapar.

Faydalı ipuçları

Radyatör ızgarasının çimden asla tıkanmamasını sağlayın. Bu, soğutma etkisini azaltır.

Çim Biçme Makinesi çim yüksekliğinin üçte birine kadar kesim yapacak şekilde tasarlanmıştır. Ardından biçme sıklığını ayarlayın.

Hızı, istenen sonuca göre ayarlayın; çok hızlı sürmekten kaçındığınızda en iyi sonuç elde edilir.

Hidrolik sistemi koruyacağı için takmadan önce geçme kaplinlerin temiz olduğundan emin olun.

1.1 Güvenlik

Araç kullanılırken yakınında kimse olmadığından emin olun.

Ezilme tehlikesi olduğundan dolayı, araç kullanılırken etrafta kimse olmadığından emin olun.

Dikkat:

Araç mafsallı olduğundan dolayı, dönüş sırasında aracın arka kısmı savrulabilir. Araç kullanılırken yakınında kimse olmadığından emin olun. (1. Resim)

Parmakların ezilmesinden kaçının:

Ellerinizi ve parmaklarını, ezilme tehlikesi olan bölgelerden uzak tutun. (2. Resim)

Devrilmekten kaçınma:

Aracı kayabileceği, takılabileceği veya yuvarlanabileceği bir yerde sürmeyin. Eğimi 10° üzerinde olan yamaçlarla sürmeyin. (3. Resim)

Uyarı! Döner parçalar!

Yaralanmaları önlemek için, hareket halindeki çim biçme makinesi altına kimsenin el veya ayak parmaklarını sokmadığından emin olun. (4. Resim)

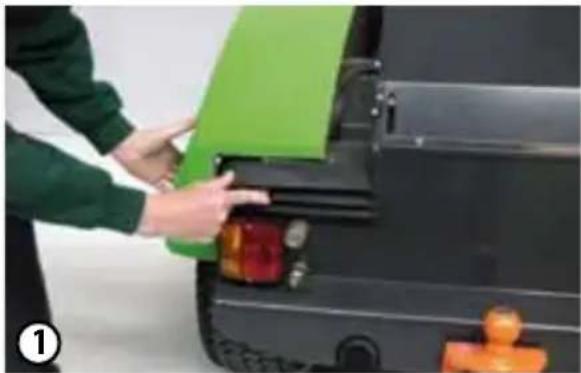

Uyarı!

Yanlışlıkla dışarı fırlatılarak insanlarda yaralanmaya ve maddi hasara neden olabileceği için çimden taş ve dalları toplayın. İnsanların çalışma alanında beklemesini önleyin.

Ophold i knakområdet er forbudt Aufenthalt im Knickbereich ist verboten Activities around the articulation point is forbidden Ne sejournez jamais dans la zone d'articulation

İnsanların çalışma alanında beklemesini önleyin

②

Uyarı etiketi

Eğimi 10° üzerinde olan yamaçlarla sürmeyin

4

Uyarı etiketi

1.2 AB Makine Uygunluk Beyani

Makine: Çim Biçme ve Döner Çim Kesici

Tip: 22DLM1200

Seri No:

Yil:

aracının, 2006/42/EU sayılı Makine Yönergesi hükümlerine uygun olarak üretildiğini beyan eder.

Yer: Lemvig

Tarih:

imza:

Knud Oilsen

Knud Olsen, Kıdemli Mühendis

1.3 Teknik veriler:

Boyutlar:

	Monteli:	Saklama boyutları:
Uzunluk (U)	2.830 mm	1.050 mm
Genişlik (G)	1.285 mm	1.285 mm
Kabinle birlikte yükseklik (Y)	1.960 mm

Teknik veriler:

Tip açıklaması	22LM1200
Ses gücü seviyesi,
Yönerge 2000/14/EC	105 dB(A)
Kendi ağırlığı	100 kg
Biçme genişliği	1.210 mm
Ayarlanabilir kesme yüksekliği	30-70 mm
Performans/saat	yaklaşık 5.000-10.000 m^2
Biçici altında yerden mesafe	100 mm
Biçici birçok sayısı	2

Dikkat:

Teknik özelliklerde bildirimde bulunmaksızın değişiklik yapılabilir.

Ekstra ekipman:

90501591 Döner Çim Kesici için Öğütme Kiti

2.1 Montaj / Sökme

Çim biçme makinesini takmadan önce bıçakların keskin, hasarsız ve çatlaksız olduğunu kontrol edin. Bu sayede çim biçme sırasında gereksiz kırılmalar önlenir.

Montaj:

1. Temel aracın A şasisindeki kilit kolu, kilitsiz konumda olmalıdır. (1. Resim)
2. Temel aracı Çim Biçme Makinesinin A şasisine kadar sürerek, A şasilerin birbirine geçmesini sağlayın. (2. Resim) Not! A şasiler birbirine geçtiğinde çim bçme makinesinin boyaları hasar görebileceği için aracın A şasisinin tamamen indirilmemesi önerilir.
3. Destek tekerleri yerden ayrılana kadar joystick'i geri çekerek A şasiyi kaldırın. (3. Resim)
4. Motoru durdurun.
5. A şasideki kilit kolunu kullanarak çim biçme makinesini yerine kilitleyin. (4. Resim) Kilit kolu sadece motor durduğunda devreye alınabilir.

Sökme:

Montaj işlemini ters sırayla uygulayın.

2.2 Çalıştırma öncesi kontroller

Nakliye sırasında:

Nakliye kilidini kullanarak çim biçme makinesini kaldırılmış konuma kilitleyin. Bu şekilde nakliye sırasında ekipmanın indirilmesi önlenir.

Taşıma kilidi nasıl etkinleştirilir:

Kolu en üst konuma getirin. Joystick'i yukarı kaldırarak A şasiyi kaldırın. A şasisi kaldırılırken, taşıma kilidi otomatik olarak devreye girer. (1. Resim)

Taşıma kilidi nasıl açılır:

Kolu açın ve A şasiyi en ön konuma kaldırın. Ekipman şimdi tekrar indirilebilir. (2. Resim)

Uyarı!

Bıçakların ve muhafazaların hasar görmesini önlemek amacıyla rögar kapakları veya benzer engeller üzerinden sürmekten kaçının.

2.3 Çalıştırma

1. Aracı çalıştırın.
2. Joystick'i aşağı hareket ettirerek çim biçme makinesini indirin. (3. Resim)

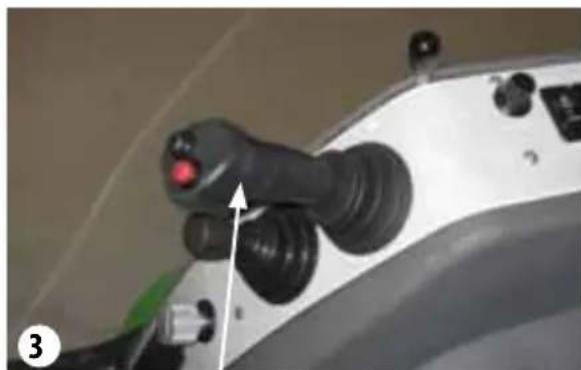

3. Joystick'teki sol düğmeyi kullanarak yük dağıtımını etkinleştirin. (4. Resim) Çim biçme makinesi şimdi zemini mükemmel şekilde izler.

Nakliye kilidi kilitli konumda

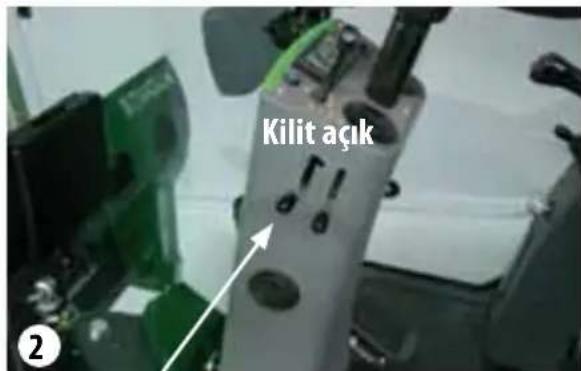

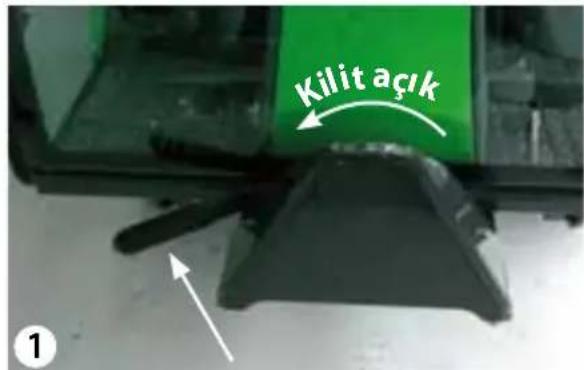

Kilit açık ②

Taşıma kilidi

1. Gazı en az yarım açık olacak şekilde bastırın. (1. Resim)

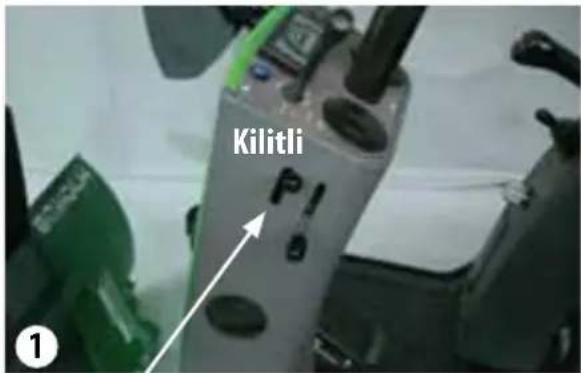

2. Ön PTO'yu etkinleştirerek çim biçme makinesini başlatın. (2. Resim)
3. Doğru bıçak hızını elde etmek için gazı tam ileri (tam güç) bastırın.
4. Koşullara göre sürüş hızını ayarlayın.
5. Soğutucu ve radyatör izgaralarında çim olmadığından emin olun. Motoru korumak amacıyla doğru soğutma etkisi için bu önemlidir. (Temizleme bölümü 3.1'e bakınız.)

Uyarı – Döner parçalar:

Yaralanmaları önlemek için, hareket halindeki çim biçme makinesi altına kimsenin el veya ayak parmaklarını sokmadığından emin olun.

Uyarı!

Araç kullanılırken yakınında kimse olmadığından emin olun.

Not!

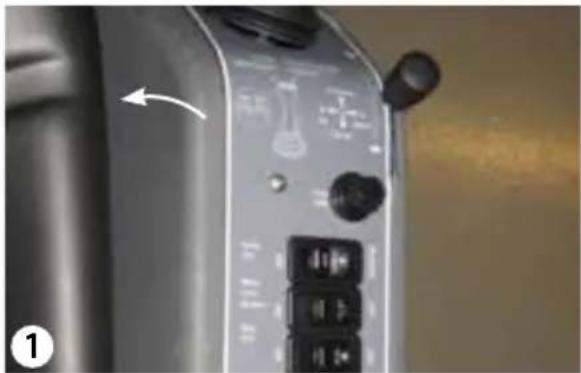

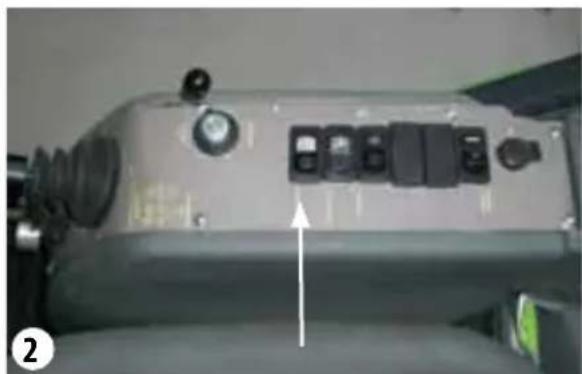

Dönüş sırasında makinenin arka kısmı savrulabilir ve bu çarpma ya da ezilme riski oluşturabilir.

Gazı yarım açık olacak şekilde bastırın

Kesme yüksekliğini ayarlama:

Çimleri çok kısa kesmekten kaçınmak için yüksek kesme yüksekliğiyle başlayın.

Kesme yüksekliği nasıl ayarlanır:

1. Makineyi durdurun.

2. Ayar kolunu:

a. daha yüksek kesme yüksekliği için saat yönünde çevirin.

(1. Resim)

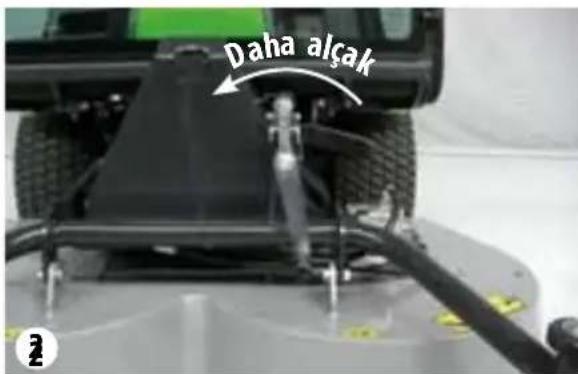

a. daha düşük kesme yüksekliği için saat yönü tersine çevirin.

(2. Resim)

1. Çim biçme makinesi yüksekliğini kontrol edin ve gereken kesme yüksekliği elde edilene kadar ayarlamayı tekrarlayın.

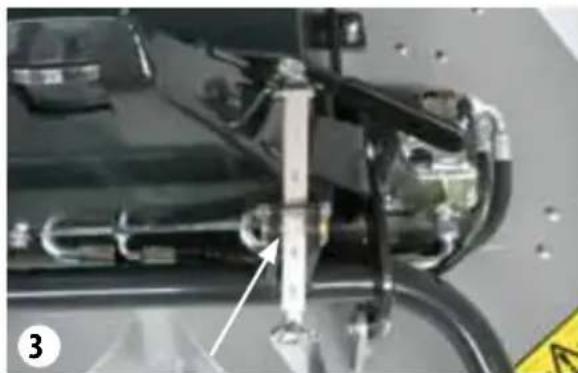

Yükseklik ayar ölçeği. (3. Resim)

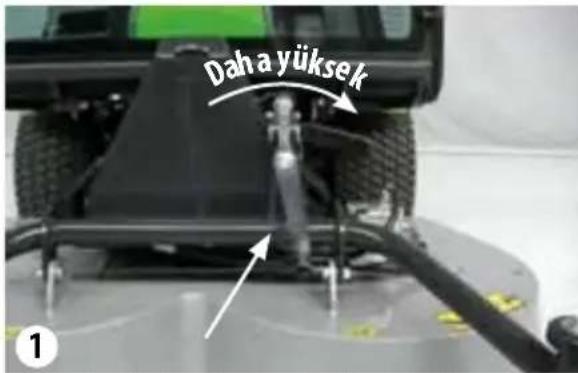

Daha yüksek

Ayar kolu – Kesme yüksekliğini kaldırma

Daha alçak

Ayar kolu – Kesme yüksekliğini indirme

Yükseklik ayar ölçeği

3.1 Temizleme

Günlük temizlik ve bakım, hem aracın hem ekipmanın ömrünü uzatır.

Ekipman takmadan önce kaplinlerin hasarsız olması önemlidir.

Çim biçme makinesini temizleme:

1. Makineyi durdurun.
2. Çim biçme makinesini ayırın. (Bölüm 2.1'e bakınız.)

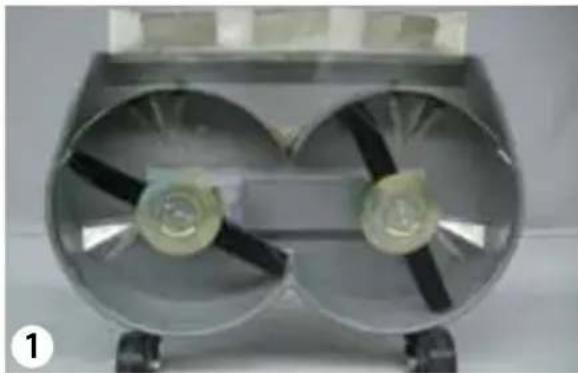

3. Çim biçme makinesini öne yatırın. (1. Resim)
4. Çim biçme makinesini suyla temizleyin.

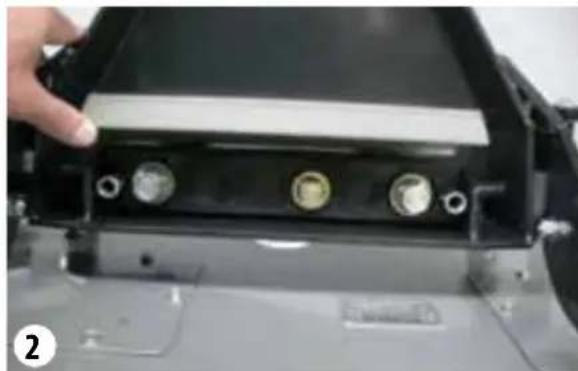

5. Geçme kaplinlerin üzerindeki kapağı açın. Geçme kaplinler çevresindeki alanı basınçlı havayla temizleyin. Geçme kaplinleri bir bezle kurulayın. (2. Resim)
6. Geçmeli kaplinleri yüksek basınçla temizlemekten kaçının.
   Muhafazalara ve biçaklara çim yapışmasını önlemek amacıyla çim biçme makinesinin çalışmanın hemen ardından temizlenmesi önerilir.

Çim biçme makinesini yatırma

Geçme kaplinleri temizleyin

Su/yağ soğutucusunu temizleme:

1. Yan muhafazaları açın. Gerekirse yan ızgaraları çıkartın. (1. Resim)

2. Izgaraları ve soğutucuları basınçlı havayla temizleyin.

3. Soğutucu temiz suyla yıkanabilir. (2. Resim)

4. Çok kuru çim kesiyorsanız radyatör muhafazaları düzenli temizlenmelidir.

Dikkat!

Kanatlara hasar verebileceği için soğutucuyu yıkarken sert gereçler kullanmayın.

Uyarı!

Aracı yıkamadan önce soğutucuya basınçlı hava tutun. Aksi halde kir çıkmaz.

Bıçakları değiştirme:

Bıçaklar hasar görmüşse, çim biçme makinesi titremeye başlar. Bıçaklar aşağıdaki şekilde değiştirilir:

1. Makineyi durdurun.
2. Çim biçme makinesini ayırın. (Bölüm 2.1'e bakınız.)

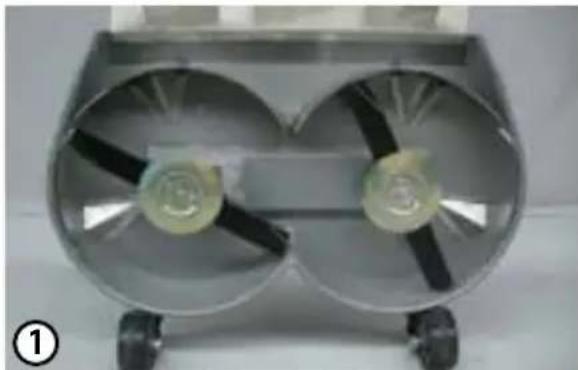

3. Çim biçme makinesini öne yatırım. (1. Resim)

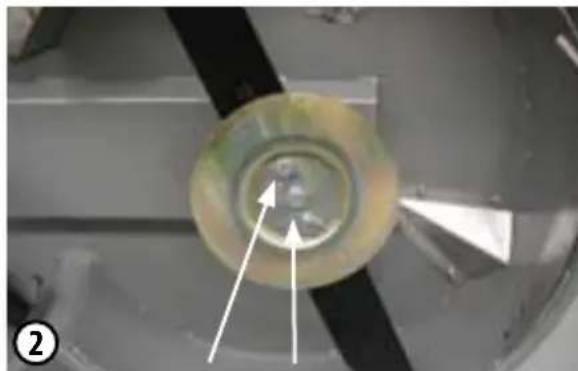

4. Bir keski veya tornavida kullanarak, cívata kafalarını kilitleyen kilit plakasını açın. (2. Resim)

5. Civataları açın ve kilit plakasını sökün.

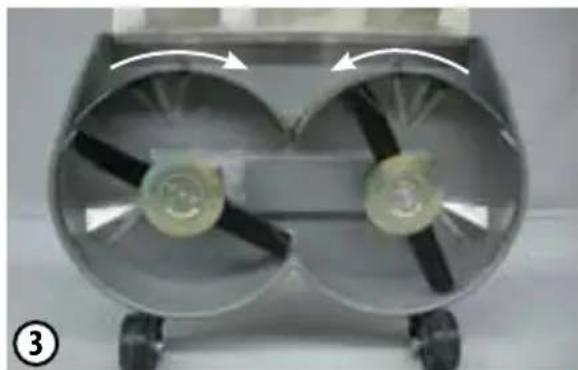

6. Keskin kenarı hareket yönüne bakacak şekilde yeni bıçaklar takın. (3. Resim)

Doğru takıldıklarından emin olmak için bıçakların teker teker değiştirilmesi önerilir.

1. Kilit plakası ve civataları geri takın. Civatalar 85 Nm torkla sıkılmalıdır.

2. Kilit plakasını her bir civatanın düz tarafına doğru kivirarak civataları kilitleyin.

Kilit plakasının iki kezden fazla kullanılmaması ve tekrar tekrar kıvrılmaması önerilir. Böylece çalışma sırasında bıçakların düşmesi önlenir.

Yeni bıçaklar ve kilit plakaları, yetkili bir Nilfisk Outdoor distribütöründen sipariş edilebilir.

Çim biçme makinesini öne yatırım

Civatalar ve kilit plakası

Bıçakları keskinleştirme:

1. Makineyi durdurun.
2. Çim biçme makinesini ayırın. (Bölüm 2.1'e bakınız.)
3. Bıçakları ayırın. (Sayfa 12'ye bakınız.)
4. Doğru dengede olmalarını sağlamak amacıyla bıçaklar her iki tarafta düzenli olarak keskinleştirilmelidir.
5. Bıçakları geri takın. (Sayfa 12'ye bakınız.)

Dişli kayışı değiştirme:

Dişli kayışın her yıl yetkili bir Nilfisk Outdoor distribütörü tarafından değiştirilmesi önerilir.

Kış aylarında saklama:

Çim biçme makinesi kış ayarları için saklanacağı zaman, aşağıdaki adımlar önerilir:

1. Kabaran boyaları temizleyin ve hasarlı alanları yeniden boyayın.
2. Çim biçme makinesine koruyucu yağ sıkın.

4.1 Garanti

Bu Çim Biçme Makinesi/Döner Çim Biçme Makinesinin malzemeleri ve üretimi için garanti süresi satın alma tarihinden itibaren 12 aydır.

Garanti süresinde makinede hata veya kusur olduğunda, Nilfisk Outdoor aşağıdaki belirtilen şart ve koşullara uygun olarak malzeme ve işçilik saati ücreti olmadan gerekli onarımları gerçekleştirecektir.

Garanti kapsamı:

1. Nilfisk Outdoor garantisi sadece model açıklaması, seri numarası ve satın alma tarihinin bulunduğu orijinal faturanın ibrazında geçerlidir.
2. Düzenli kontrol, ayarlama, servis ve teknik değişiklikler garanti kapsamında değildir.
3. Garantiyle ilgili tüm sorular, makinenin satın alındığı adrese yöneltilmelidir.
4. Bu garanti, malzeme veya üretim hatalarına bağlı olduğu tespit edilemeyen arıza ve kusurları kapsamamaktadır.
5. Bu garanti, aracı garanti süresinde yasal olarak satın alan kişiler için geçerlidir.
6. İlgili talimatlara uygun olarak servisin gerçekleştirilmemesi halinde Nilfisk Outdoor, garanti döneminde yapılan herhangi bir tazminat talebini reddetme hakkını saklı tutar.
7. Nilfisk Outdoor, daha önce teslim edilmiş modellerde değişiklik yapma yükümlülüğü bulunmadan araçta iyileştirme ve tasarımla ilgili değişiklikler yapma hakkını saklı tutar.

Garanti aşağıdaki kapsamamaktadır:

• Çalışma hataları, makine yapısındaki değişiklikler veya Nilfisk Outdoor dışındaki yedek parça veya araçların kullanılmasından dolayı ekipmanda oluşan yıpranma ve aşınmalar, kazalar ve ekipman hasarları.
• Seri numarası okunmayan araçlar.
• Nilfisk Outdoor'un kontrolü olmayan şimşek, sel, yangın, savaş, iç karışıklık vs. gibi mücbir sebeplerin neden olduğu hasar.

4.2 Şikayetler

Araçla ilgili tüm sorular, makinenin satın alındığı distribütöre yöneltilmelidir. Bu, normal kullanım, servis, bakım ve yedek parçaların yanı sıra tüm şikayetler için de geçerlidir.

Aracınızı yıllarca güvenli ve mutlu bir şekilde kullanmanızı dileriz.

Saygılarımızla,

Nilfisk Outdoor Division, Nilfisk-Egholm A/S

Nilfisk Türkiye:

Nilfisk Advance A.Ş.

Şerifali Mah. Bayraktar Blv.

Şehit Sk. No.7, 34775

Ümraniye İstanbul

T. [phone]

F. [phone]

www.nilfisk.com.tr

4.3 imha

Yıllar sonra Çim Biçme Makinesinin çalışma ömrünü tamamladığında, ilgili imha yönetmeliklerine uygun, sorumlu bir şekilde imha edilmelidir.

1. Kullanılmış hidrolik yağı, onaylı bir atık imha tesisi veya sahasında imha edilmelidir.

2. Tüm plastik ve kauçuk parçaları sökün ve uygun şekilde imha edin.

3. Belirtilen parçalar söküldükten sonra, Çim Biçme Makinesi/Döner Çim Biçme Makinesi uygun bir imha tesisine teslim edilmeye hazırldır.

5.1 Yedek parçalar – City Ranger 2250 Çim Biçme Makinesi
