KULLANIM KILAVUZU Charger B Type Piranha

Bu kullanma kılavuzunun geçerli olduğu modeller;

© 2013 Piranha. Tüm hakları sakındır. Piranha logosu Piranha'ya alttır. Diğer tüm logo ve markalar sahip lerine aittir. Yazım ve baskı hatalarından Piranha sorumlu değildir.

Değerli Piranha™ Dostu,

Öncelikle iirünümüzü tercih ettiğiniz için teşekkür eder, İyi günlerde kullanmanızı dileriz.

Cihazınızı kullanmadan önce, sızın için özenle hazırladığımız bu kılavuzu dikkatlice okuyunuz. Kılavuzdaki bilgilere İleride de ihtiyacınız olabileceğinden lütfen kılavuzu saklayınız.

Bu kılavuz üründen maksimum performansı elde etmeniz için hazırlanmıştır. Yazılım güncelle-meleri ve diğer ürünlerimiz için bize http://www.piranha.com.tr adresinden ulaşabilirsiniz.

İyi eğlenceler dileğiyle..

Piranha ^™ Takımı

Teknik Destek ve Çağrı Merkezilçinde

İçindekiler

• Teknik Destek ve Çağrı Merkezi 3
• Kullanıma Dalır Uyarılar/ Sağlığınız İçin Bazı Uyarılar 4
• Tasima ve Nakliyede Dikkat Edilecek Hususlar 5
  • Ana Özellikler 6
• Panel Tuşları 7
  • Uzaktan Kumanda 10
  • Kablo Diyagramı 15
• Periyodik Bakım ve Onarım/ Garanti Süresi ve Kullamm Ömrü 16
• CE Belge Bilgileri/ Üretici Firma/ İthalatçı Firma 17
  • Notlar 18

Değerli Müşterimiz,

Her türlü soru, şikayet, görüş ve önerileriniz için [e-mail] mail adresinden veya 0212 599 0088 numaralı Müşteri Hizmetlerimizden bize ulaşabilirsiniz.

Ürününüze ait sık sorulan sorulara, güncel haldeki yazılım ve kullanma kılavuzunun dijital kopyasına

http://destek.piranha.com.tr adresinden ulaşabilirsiniz.

Merkez Teknik Servis:

Piranha Bilisim Teknolojileri ve Pazarlama San, Tic. Ltd. Şti.

Gültepe Mh. Türe Sk. No:2 34290 Küçükçekmece/ İstanbul

Tel: [phone] Pbx Faks: 0212 580 05 15

En güncel haldeki servis istasyonlarımızın listesine

www.piranha.com.tr/servislistesi adresinden veya 0212 599 0088 numaralı Müşteri Hizmetlerimizden ulaşabilirsiniz.

Teknik servisimize göndereceğiniz ayrılı ürünlerin için; lütfen sitemiz üzerinden indirip, doldurduğunu "Piranha Arıza Bilcirim" formunu ve ayrıca faturanızın fotokopsini de ürün beraberinde göndermeyi un mayınız.

Taşima ve Nakliyede Dikkat Edilecek Hususlarkulla

• Cihazınızı ısıtma aygıtlarına yakın yerde tutmayınız.
- Cihazınızı nemli ve ıslak ortamlarda bulundurmayınız ve kullanmayınız.
- Cihazımız, +45 ve -10 dereceleri arasında ideal performansında çalışmaktadır. Daha yüksek
veya düşük sıcaklıklarda kullanmayınız.
- Cihazımızı güneş ışığını doğrudan alan yerlerde bulundurmayınız.

• Cihazinizi satın almış olduğunuz yerden hasarsız ve eksiksiz bir biçimde teslim aldığından emin olunuz. Aksesuar eksikliği veya cihazın hatalı depolama koşullarından dolayı kırık gibi çıkması durumlardan satıcıyı mağaza içinde anına bildiriniz. Gerekirse ürünü teslim almayınız. Ürünü teslim almanız durumunda yasal herhangi bir hak iddia etmeniz mümkün değildir.
• Cihazınızı taşıma veya nakliye esnasında herhangı bir darbeye maruz bırakmayacak gereklı önlemler1 alınız.
• Cihazınızı kargo veya posta yoluya herhangı bir yere gönderirken mutlaka "sağlam bir kılı tçine" hasar görmeyecek şekilde ambalajlamasını yapınız.

Sağlığınız İçin Bazı Uyarılar

Ürününüzün orjinal ambalajını satın alma tarihinden itibaren asgari 30 gün saklayınız.

4

5

Panel Tuşları Ana

Ana Özellikler

• USB disk, SD kart oynatabilme.
• FM radio
- Yayın istasyonları için otomatik hafıza işlevi
• LED ekran
• AUX girisi
- Saat işlevi (24 saat sistemi)
- Çok işlevli kızılötesi uzaktan kumanda
- Otomatik hafıza işlevi. Güç kesilirse cihaz, Ses, FM bandı vb. son oynatma modu bilgilerini
habriar.
- USB disk ya da SD kartı takmak ya da çıkarmak için cihazın kapatılması gerekmez.
- Dijital sıkıştırılmış müzik dosya formatlarını çalabilme (İlgili formatlar).

Dikkat Edilecek Hususlar

• Güvenli sürüşünüzu etkileyecek her türlü işlem güvenle park ettikten sonra yapılmalıdır.
• Aşırı düşük ya da yüksek sıcaklıkta, örneğin aracın çalışma anındaki sıcaklığı -10 ila 55 Ⓕ
  simırları dışındaysa cihazı çalıştırmayın
• Herhangı bir kısa devre ya da diğer kazaları önlemek için cihazın içine herhangı bir metal
  nesne (vida, bozuk para ya da aletler) düşürmeyin.
• Herhangi bir kısa devreyi önlemek için otomatik antene topraklayıcı bir iletkenle dokun-
  mayin.
• Aracın çalıştırılması sırasındaki ani yüksek voltaj nedeniyle, lütfen cihazı, aracı tam olarak
  calıştırdıktan sonra açın ve araç stop edilmeden önce kapatın.
• USB oynatürken lütfen oynaticıyı kıracak bir darbeden kaçının ve oynatmayı durduracaksa-
  niz USB'yi çıkarın.
• Herhangi bir USB ya da SD kart takarken, lütfen saç ya da diğer pisliklerin USB ya da SD kart yuvasına girmesini önleyin.

Panel Tuşları Fonksiyonu ve İşletimi

1. GÜÇ (☐) / MOD: Açmak için bu tuşa kısa basın; Açıktan sonra MODE seçimi (RADIO-USB-SD-AUX IN) için yeniden basın. Cihazı kapamak için bu tuşa uzun basın.
2. MUTE/CLK (Saat): Cihaz çalışırken, MUTE (Ses kesme) fonksiyonu için kısa bir süre bu tuşa basın. Saatı (CLK) görüntüleyebilmek için uzun süre basılı tutun; Saat ayarı için bu tuşa tekrar uzun süre basılı tutun. Saat ayarı için, SEL tuşunu yukarı veya aşağı doğru çevirerek saat ayarımı yapın, tekrar SEL tuşuna tıklayın ve dakika ayarımı aynı saat ayarı gibi yapın, onaylamak için kısa siire CLK tuşunu tıklayın ve kayıt edin.
3. NEXT (▶▶) : USB/ SD oynatma modunda sonraki şarkı için kısaca basın; Hızlı ileri sarmak için uzun basın. FM modunda yarı otomatik ileri tarama için kısa basın, manuel ileri tarama için uzun basın.
4. PREV ( ) : USB/ SD oynatma modunda önceki şarkı için kısaca basın; Hızı geri sarmak için uzun basın. FM modunda yarı otomatik geri tarama için kısa basın, manuel geri tarama için uzun basın.
5. BAND/ AMS: FM modu altında, FM1/ FM2/ FM3 seçmek için kısa bir süre bu tuşu tıklayın; Radyo fekansım kaydetmek için halızaya almak istedinizü taşa kısa süre basın; otomatik tarama fonksiyonu için Band/ AMS tuşuna uzun süre basin. USB/ SD modu ve Klasör seçme özelliği için kısa bir süre "BAND/ AMS" tuşuna basın ve ardından klasördekt sarkıları seçmek için herhangi bir numara seçin.
6. RPT: USB/ SD modunda "Şarkı Tekrar" ya da Tümü Tekrar modları arasında geçiş yapmak için bu tuşa basın. FM modu altında istevi yoktur.
7. RDM: USB/ SD modunda, rasgele oynatmak için bu tuşa kısa basın. FM modu altında ışlevi yoktur.
8. PLAY/ PAUSE (▶II) : USB/ SD oynatımı sırasında, bu tuşa PAUSE için basin; PLAY için yeniden basin.

Panel TuşlarıPar

1. INT: USB/ SD modunda, INT açıken, tüm difttal sıkıştırılmış müzik dosyalarını tek tek 10'ar saniye tarar. FM modu altında işlevi yoktur. Varsaylan INT ayarı Kapalı'dır. INT Açık/ Kapalı seçimi için bu tuşa kısa basın.

2. DIR + : USB/ SD modunda, ileri yönde klasörlere erişim için bu luşa uzun basın.

3. DIR - : USB/ SD modunda, geri yönde klasörlere erişim için bu tuşa uzun basın.

4. SEL (SELECT): SEL düğmeleri ses kontrolü ve menü düğmeleri (+)(-) Bas/ Tiz/ Sağ-Sol Dengesi/ Ön-Arka Dengesi İcındılır.

a. Büyük döner SEL düğmesine bastıktan sonra çevirerek aşağıdaki seçümleri yapıltırınıtiz: Bas (BAS) → T12 (TRE) Sağ7 30A (BAL) Ön/ Arka (RAD) LOUD Kapalı → EQ Kapalı → SEL (VOL)

b. Ses Kontroll:

1. Ses modu varsayılan ses kontrol modunda ayarlandığında, SEL düğmesinin sağa ya da sola çevirerek İstediğiniz ses düzeyini ayarlayın.

2. Ses modu varsayılan ses kontrol modundan ayarlanmadığında, LED ekranda "VOL" görünene kadar SEL düğmesine art arda basın, ardından ses düğmesini çevirin. Bu şekilde sest istediğiniz gibi ayarlayabilirsiniz.

c. Bas Kontrolü:

1. LED ekramında "BAS" gösterilene kadar SEL düğmesine art arda basin.

2. Ses düğmesini SEL cevirerek bası avarlayabilirsiniz.

d. Tiz Kontrolü:

1. LED ekramında 'TRE' gösterilene kadar SEL düğmesine art arda basın.

2. Ses düğmesini SEL çevirerek tizi ayarlayabilirsiniz.

e. Sol - Sağ Dengesi için BAL Kontrolü:

1. LED ekramında "Bal" gösterilene kadar SEL düğmesine art arda basın.

2. SEL düğmesini sağa ya da sola çevirerek sol-sağ hoparlör dengesini ayarlayabilirsiniz.

f. Ön - Arka Dengesi için FAD Kontrolü:

1. LED ekranında FAD gösterlene kadar SEL düğmesine art arda basın.

2. SEL düğmesini sağa ya da sola cevirerek ön - arka hoparlör dengesini avarlayabilirsiniz.

3. Digital Tuslar:

1-6: FM modunda, dijital tuşlara 1-6 kısa basarak ön kayıtlı istasyona ulaşabilirsiniz. Uzun basıldığında geçerli FM bandını istediğiniz istasyon numarasına kaydedebilirsiniz.

USB/ SD modunda, önce AMS'ye basın, ardından klasördeki şarkıyı seçmek için herhangı bir dijital tuşa kısaca basın.

Dijital Tuş -10/+10: USB/ SD modunda, -10/+10 için bu tuşa kısa basın. Örneğin o anda 15 no'lu şarkı çalmasını istıyorsanız -10 ardından 5'e basın.

Klasör Seçme

BAND/ AMS: FM modu altında, FM1/FM2/FM3 seçmek için kısa bir süre bu tuşu tıklayın; Radyo fekansını kaydetmek için hafızaya almak İstediğiniz tuşa kısa süre basın ; otomatik tarama fonksiyonu için Band/AMS tuşuna uzun süre basın.

USB/ SD modu ve Klasör seçme özelliği için kısa bir siire "BAND/ AMS" tuşuna basın ve ardından klasördeki şarkıları seçmek için herhangı bir numara seçin.

Uzaktan Kumanda Uzaktan Kumanda

Uzaktan Kumanda

Dikkat: Uzaktan kumandayı kullanmadan önce kumandanın altındaki ince plastik çıkanlımalıdır. Aksi halde cihaz çalışmaz.

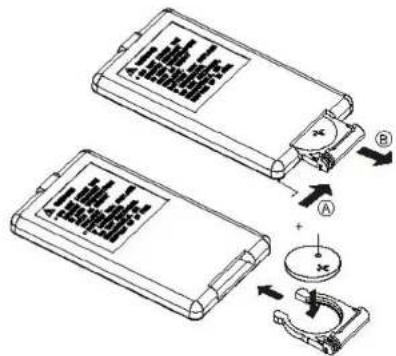

Pil bittiğinde lütfen aşağıda gösterilen şekilde yeni pil takın:

Uzaktan Kumanda Uzaktan Kumanda

Uzaktan Kumanda İşlevi Açıklaması

1. cihazı açmak/ kapamak için bu tuşa basın.
2. MODE: FM-USB-SD-AUX (varsa AUX) arasında geçiş için.
3. MUTE (Sessiz): MUTE işlevi için bir kez basın, sesi yeniden geri getirmek için bir kez
   daha basin.
4. : USB/SD oynatma modunda önceki şarkı için kısaca basın; hızlı geri sarmak için

uzun basin. FM modunda yarı otomatik geri tarama için kısa basın, manuel geri tarama için uzun basin.
5. : USB/ SD oynatma modunda sonraki şarkı için kısaca basın; hızlı ileri sarmak için uzun basın. FM modunda yarı otomatik ileri tarama için kısa basın, manuel ileri tarama için uzun basın.
6. BAND: FM modunda, FM1/ FM2/ FM3 bantlarına geçiş için basın; ön kayıtlı İstasyon için dijital tuşlara basın.
7. VOL- : Sesi kısar,
8. VOL+ : Sest açar.
9. DISP: Saati kontrol etmek için bu tuşa kısa basın.
10. SEL: Bkz, panel tuşu İşlevi SEL, efektı ayarlamak için yalnızca VOL (-/-) tuşunu kullanın.
11. EQ: CLASSIC/ POP/ ROCK/ EQ/ kapalı ekolayzır seçümleri için kısa basın. Düğme ışıklarının Açık/ Kapalı (varsayılan ayar AÇIK'tır) ayarı için uzun basın.
12. AMS: FM modunda, otomatik tarama işlevi için uzun basın. USB/ SD modunda, bu tuşa kısa basın ve ardından klasördeki şarkıları seçmek için dijital tuşlara basın.
13. ▶I : USB disk ya da SD kart oynatirken, bu tuşa PAUSE için basin; PLAY için yeniden basin.
14. INT: USB/ SD modunda, INT açıken, tüm dijital sıkıştırılmış müzik dosyalarımı tek tek 10'ar saniye tarar. FM modu altında işlevi yoktur. Varsayılan INT ayarı KAPALI'dır. INT Açık/Kapalı seçimi için bu tuşa kısa basın.
15. RPT: USB/ SD modunda ŞARKİ TEKRAR ya da TÜMÜ TEKRAR modları arasında geçiş yapmak için bu tusa basın. FM modu altında işlevi yoktur.
16. RDM: USB/ SD modunda, rasgele oynatmak için bu tuşa kısa basın. FM modu altında işlevi yoktur.
17. DIR+ : USB/ SD modunda, ileri yönde klasörlere erişim için bu tuşa uzun basın.

12

13

Uzaktan Kumanda

Kablo Diyagrami

1. DIR- : USB/ SD modunda, gerl yönde klasörlere erişim için bu tuşa uzun basın.

2. Difital Tuslar:

1-6: FM modunda, dijital tuşlara 1-6 kısa basarak ön kayıtlı istasyona ulaşabilirsiniz, Uzun

basıldığında geçerli FM bandım istediğiniz istasyon numarasına kaydedebilirsiniz.

USB/ SD modunda, once AMS'ye basin, ardından klasordeki şarkıli seçmek için herhangi bir dijital tusa kısaca basin.

Dijital Tuş -10/+10: USB/ SD modunda, -10/+10 için bu tuşa kısa basın. Ömeğin o anda 15

no'lu şarkı çalmasını istıyorsanız -10 ardından 5'e basın.

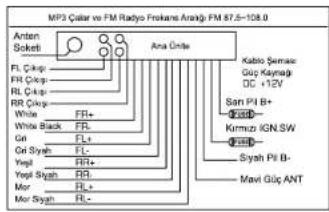

Kablo Diyagramı

Güç Kaynağı: DC 12V

FM Frekans Aralığı: 87,5 MHz - 108,5 MHz

Periyodik Bakım ve Onanım

• Cihaza ait (varsa) periyodik bakım ve ayrıca onarımlar yalnızca yetkili teknik servisler ara-
  cılı ile yapılır.
• Cihazına ait kendi kendinize gerçekleştirileceğiniz herhangi bir periyodik bakım veya
  onarım bulunmamaktadır.
• Piranha yetkilil servisleri haricinde, cihazın içine yapılacak her türlü müdahalelerde cihazınız garanti dışı olur.

Garanti Süresi ve Kullanım Ömrü

- Bu ürünün garanti süresl 2 (iki) senedir.

• T.C. Gümrük ve Ticaret Bakanlığınca tespit edilen kullanım ömrü 10 (on) senedir.

16

17

Notlar

Bu kullanma kılavuzunda olabilecek tipografik yazım veya baskı hatalarından Piranha Bilişim Teknolojileri ve Pazarlama Sanayi Ticaret Limited Şirketi sorumlu değildir.

Bu kullanma kılavuzu çevreye zarar vermeyecek ve geri dönüşüme uygun olacak şekilde üretilmiştir.
