KULLANIM KILAVUZU Charger E Type Piranha

Bu kullanma kılavuzu Charger E Type için geçerlidir.

Önsoz

CE

© 2012 Piranha. Tüml haklan saldır. Piranha logosu Piranha'ya altırlir. Diğer tüm logo ve markalar sahlplerine altırlir. Yazım ve baskı hatalarından Piranha sorumlu değildir.

Değerl Piranha™ Dostu,

Öncelikle iirünümüzü tercih ettiğiniz için teşekkür eder, iyi günlerde kullanmanızı dileriz.

Cihazınızı kullanmadan önce, sizin için özenle hazırladığımız bu kilavuzu dikkatlice okuyunuz. Kilavuzdaki bilgilere ileride de ihtiyacınız olabileceğinden lütfen kilavuzu saklayınız.

Bu kılavuz üründen maksimum performansı elde etmeniz için hazırlanmıştır. Yazılım güncelle- meleri ve diğer ürünlerimiz için bize http://www.piranha.com.tr adresinden ulaşabilirsiniz. İyi eğlenceler dileştiple...

Piranha "Takimi

Teknik Destek ve Çağrı Merkezilçinde

İçindekiler

• Teknik Destek ve Çağrı Merkezi 3
• Kullamma Dair Uyarılar/ Sağlığınız İçin Bazı Uyarılar 4
• Taşıma ve Nakliyede Dikkat Edilecek Husustar 5
  • Genel Görünüm 6
  • Uzaktan Kumanda 7
• Temel İşlemler 8
• Teknik Özellikler 11
  • Kurulum Şemasi 12
  • Kablo Diyagrami 13
  • Sarun Giderme 14
  • Garanti Süresi ve Kullanım Ömrü/ Periyodik Bakım ve Onarım 15
  • Uretici Firma/ Ithalatçı Firma 16
• Notlar 17

Değerli Müşterimiz,

Her türlü soru, şikayet, görüş ve önerileriniz için [e-mail] mail adresinden veya 0212 599 0088 numaralı Müşteri Hizmetlerimizden bize ulaşabilirsiniz.

Ürününüze ait sık sorulan sorulara, güncel haldeki yazılım ve kullanma kılavuzunun dijital kopyasına

http://destek.piranha.com.tr adresinden ulaşabilirsiniz.

Merkez Teknik Servis:

Piranha Bilisim Teknolojileri ve Pazarlama San, Tic. Ltd. Şti.

Gültepe Mh. Türe Sk. No:2 34290 Küçükçekmece/ İstanbul

Tel: [phone] Pbx Faks: 0212 580 05 15

En güncel haldeki servis istasyonlarımızın listesine

www.piranha.com.tr/servislistesi adresinden veya 0212 599 0088 numaralı Müşteri Hizmetlerimizden ulaşabilirsiniz.

Teknik servisimize göndereceğiniz ayrılı ürünlerin için; lütfen sitemiz üzerinden indirip, doldurduğunu. "Piranha Arıza Bilcirim" formunu ve ayrıca faturanızın fotokopsini de ürün beraberinde göndermeyi un mayınız.

Taşima ve Nakliyede Dikkat Edilecek Hususlarkulla

• Cihazınızı ısıtma aygıtlarına yakın yerde tutmayınız.
- Cihazınızı nemli ve ıslak ortamlarda bulundurmayınız ve kullanmayınız.
- Cihazımız, +45 ve -10 dereceleri arasında ideal performansında çalışmaktadır. Daha yüksek
veya düşük sıcaklıklarda kullanmayınız.
- Cihazımızı güneş ışığını doğrudan alan yerlerde bulundurmayınız.

• Cihazinizi satın almış olduğunuz yerden hasarsız ve eksiksiz bir biçimde teslim aldığından emin olunuz. Aksesuar eksikliği veya cihazın hatalı depolama koşullarından dolayı kırık gibi çıkması durumlardan satıcıyı mağaza içinde anına bildiriniz. Gerekirse ürünü teslim almayınız. Ürünü teslim almanız durumunda yasal herhangi bir hak iddia etmeniz mümkün değildir.
• Cihazınızı taşıma veya nakliye esnasında herhangı bir darbeye maruz bırakmayacak gereklı önlemler1 alınız.
• Cihazınızı kargo veya posta yoluya herhangı bir yere gönderirken mutlaka "sağlam bir kılı tçine" hasar görmeyecek şekilde ambalajlamasını yapınız.

Sağlığınız İçin Bazı Uyarılar

Ürününüzün orjinal ambalajını satın alma tarihinden itibaren asgari 30 gün saklayınız.

4

5

Genel Görünüm

1. Açma/kapatma

2. Okanjablir dülme

3. Radyo kanalini deşürme /Ctomatik arama (10) Hafza düğmesi

4. Reddy halize rekamilari

5. kertye dosru radyo arama/Bir sonraki sarkı

6、□□

1. Ozaktan Kuimanda algilama penceresi

2. USB yuvesi

3. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 99.

4. SDWAC yinase (danff)

5. Ses cugmesi / Ses efekt degüströme

6. Geriye cogru radyo arama / bir onceki sarto

7. Siriama (dahri)

8. Sessiz

9. Mode değiştime düğmesi

10. Saat dugmesi

11. EQ

1. Uzaktan Kumanda İşlemleri

1. Kapatma

2. Radyo hafıza numarası/MP3şarkı seçme rakamları

3. Uzun basarak rastgele çalma fonksiyonu

4. EO

5. Bir önceki sarkı

6. Ses artirma

7. Duraklatma/Oynatma

8. Mod

9. Sessiz

10. Tarama

11. Tekrar

12. Son klasör

13. Btr sonrakt klasör

14. Ses artirma

15. Bant değiştirme/Otomatik arama,

Cihazı açmak için bu düğmeye kısa, kapatmak için uzun basın

1. Ses düğmesi / Ses efekti değiştirme (1)

Ses seviyesini ayarlamak için bu düğmeyi çevirin. Ses efektini su sıra ile değiştirmek

için SEL dugmesine basın.

Ses-BASS-TREBLE-FAD-BAL-Ses)

İstediğiniz modu bulduktan sonra, seçmek için VOL düğmesini sola veya sağa (11)

çevičemihsiniz.

1. LCD (6)

Radyo frekansını ve SD/USB iceriğini görüntüler.

1. FM düğmesi / Arama ve hafızaya otomatik kaydetme (3)

Radyo modundayken, dalga kuşağımlı değiştirmek için bu düğmeye tekrar tekrar ba-

sin.. FM1-FMZ-FM3. Kadyo sistemi arama yapacak ve radyo istasyonuhu hanza huma-ralarına otomatik olarak kaydedecektir.

1. Mod değiştirme düğmesi (15)

Bu düğmeye kısa basarak, radyo modunu D/MMC kartı veya USB çalma moduna geti-

replirsiniz.

1. Radyo hafıza rakamları (4)

Radyo modundayken, istediğiniz radyo frekansını bulduğunuzda, rakam düğmelerinden birin (1-6) uzun hasorak radyo istasyenunu bu rakama kavdedehilirsiniz. Ru is

lemden sonra 2 rakamına bir sonraki basisınızda, radyo istasyonunu otomatik olarak

görüntüler.

1. Geriye doğru radyo arama düğmesi (12)

Radyo modundayken, geriye doğru otomatik radyo arama fonksiyonu için bu düğmeye basın, bir radyo istasyonu bulunduğunda arama işlemi sonlanır.

Radyoda manuel olarak arama yapmak için bu düğmeye uzun (3 sanıye kadar) basın, daha sonra istasyon araması yapmak için bu düğmeye kısa basabilirsiniz, 5 saniye boyunca herhangi bir düğmeye basmazsanız, bu fonksiyon kapanır.

1. İleriye doğru radyo arama (5)

Radyo modundayken, ileriye doğru otomatik radyo arama fonksiyonu için bu düğmeye basın, bir radyo istasyonu bulunduğunda arama işlemi sonlanır ve radyo çalmaya başlar..

Radyoda manuel olarak arama yapmak için bu düğmeye uzun (3 sanıye kadar) basın, daha sonra istasyon araması yapmak için bu düğmeye kısa basabilirsiniz, 5 saniye boyunca herhangi bir düğmeye basmazsanız, bu fonksivon kapanır.

1. Saat (16)

Geçerli zamanı görüntülemek için bu düğmeye kısa basın. Daha sonra, bu düğmeye uzun basıp, daha sonra (5) ve (12) düğmelerine kısa basarak zamanı sırası ile (saat/dakika) değiştirebilirsiniz.

1. Yardımcı girişi (9)

AUX In (Yardımcı Giriş!) moduna geçmek için MOD (15) düğmesine kısa basın; Aux in

deliğine kımlı-hanı carbuzik cinnazım yerişlierek, hanı carbuzik çalabınısmiliz.

11.EQ

EQ fonksiyonunu aşağıdaki gösterilen sırada seçmek için (11) düğmesine kısa basın:

Temel İşlemler Teknik Özellikler

EQ POP—ROCK—CLASS

1. Sıfırlama (reset) düğmesi (13)

Sistem çöktüğünde, yeniden başlatmak için bu düğmeye (13) basabilirsiniz.

1. SD/MMC yuvası (dâhili)

Ön paneli çıkardıktan sonra, SD/MMC kartını yuvaya yerleştirin ve daha sonra ön paneli tekrar takın.

1. USB yuvası (8)

U diskini (8) USB Yuvasına yerleştirin, U diskte bulunan müzik okunur.

15.1). SD/MMC/USB'yl yuvaya yerleştirin, "1" rakam düğmesine bastığınızda çalma durdurulur, düğmeye tekrar kısa bastığınızda çalma işlemi devam eder.

2). SD/MMC/USB'yi yuvaya yerleştirin, düğmeye (5) kısa basın, bir sonraki şarkı çal-maya başlar.

3). SD/MMC/USB'yi yuvaya yerleştirin, düğmeye (12) kısa basın, bir önceki şarkı çal-maya başlar.

4). SD/MMC/USB'yi yuvaya yerleştirin, "2" rakam düğmesine kısa bastığınızda tarama fonksiyonu devreye girer.

5). SD/MMC/USB'yi yuvaya yerleştirin, "3" düğmesine bastığınızda (4) tekrar modu devreye girer.

6). SD/MMC/USB'yi yuvaya yerleştirin, "4" düğmesine bastığınızda (4) rastgele çalma modu devreye girer.

7). SD/MMC/USB'yi yuvaya yerleştirin, "5" rakam düğmesine bastığınızda (4) son on şarkı listelenir, dügmeye uzun bastığınızda son dosya görüntülenir.

8). SD/MMC/USB'yi yuvaya yerleştirin, düğmeye kısa (6) bastığınızda bir sonraki 10 şarkı listelenir. Düğmeye uzun bastığınızda bir sonraki dosyaya geçilir.

Teknik Özellikler

Frekans Aralığı 87.5MHz-10GHz	MHz
Gürültü Sımrı Hassastyetı FM	26dB
Sinyal/Gürültü Oramı (S/N) >=5dB
Frekans Yanıtı 100Hz-10 kHz (+10dB)
Kanal Dengesi ≤3 dB
Kanal Aynımı ≤22dB
Sinyal / Gürültü oranı (S/N)	55dB
İşletme Gerlilimi 12V DC
Etkin Güç Çıkışı	4*25W/14.4V //
Hopartör Empedans Aralığı	4Ω-8Ω
Boyutlar	180mm (Genişlik) x52mm (Yükseklik)x135mm (Uzunluk)
MP3 Bit Hızları 8-320kbps

Kurulum Şeması Kablo Diyagramı

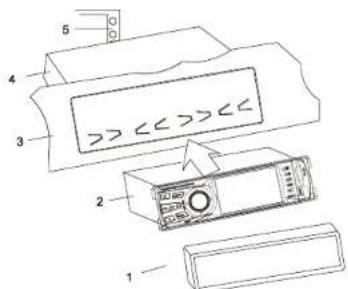

5. Kurulum Şeması

1. Plastik çerçeve
2. Radyo
3. Panel
4. Sabit kutu
5. Siyah sabit film

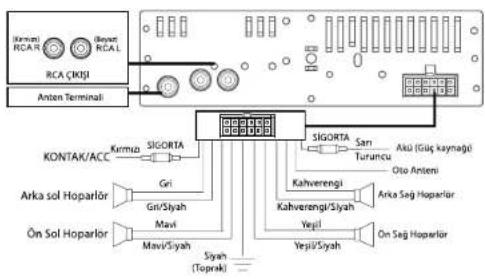

6. Kablo Diyagramı

12

13

Sorun Giderme Periyodik Bakım ve Onarım

Sorun Giderme

Arıza	Nedenler	Çözüm
LCD ekran açılmışyor	1. Sarı kablo akü + terminaline bağlanmamış2. Kurımızı kablonun sigortası açık	Sarı kablonun akünin + terminaline bağlandığından emin olan Sigortayı değiştirin
Ses yok	1. Güç kaynağı yok2. Hoparlör kablosunda açık devre3. SDIMMC kartı, U diski ilgili formatta bir şarkı içermiyor4. SDIMMC kartı, U diski konnektörü kirlenmiş bu da kötü kontağa neden oluyor.	Güç kablosunu bağlayın.Hopartör kablosunu bağlayın.SDIMMC kart, U diskin içeriğini kontrol edin.Saf aikolle temizleyin.
Düşük ses (net değil)	1. Güç dahili direnci çok yüksek.2. Anten bağlantı kötü.	Güç kaynağı değiştirinAnten fisini sıkın.
Mono kanal	1. Hoparlör kablosunun bir kanalında açık devre2. Amplifikatör entegre devresi zarar görmüş.	Hoparlör kablosunu bağlayınAmplifikatürin IC'sini değiştirin

Not: Teknik veriler, ünceden bildirinde bulunmaksuzin değişklüge tabidir

• Cihaza ait (varsa) periyodik bakım ve ayrıca onarımlar yalnızca yetkili teknik servisler ara-
  cılı ile yapılır.
• Cihazına ait kendi kendinize gerçekleştirileceğiniz herhangi bir periyodik bakım veya
• Piranha yetkili servisleri harıcinde, cihazın içine yapılacak her türlü müdahalelerde cihazınız garantı dışı olur.

Garanti Süresi ve Kullanım Ömrü

• Bu ürünün garanti süresi 2 (iki) senedir.
  • T.C. Gümruk ve Ticaret Bakanlığınca tespit edilen kullanım ömrü 7 (yedi) senedir.

Bu kullanma kılavuzunda olabilecek tipografik yazım veya baskı hatalarından Piranha Bilişim Teknolojileri ve Pazarlama Sanayi Ticaret Limited Şirketi sorumlu değildir.

Bu kullanma kılavuzu çevreye zarar vermeyecek ve geri dönüşüme uygun olacak şekilde üretilmiştir.
