KULLANIM KILAVUZU Charger H Type Piranha

Bu kullanma kılavuzu Charger H Type için geçerlidir.

Önsöz

CE

© 2012 Piranha. Tüm hakları sakındır. Piranha logosu Piranha'ya altıtlir. Diğer tüm logo ve markalar sahlplerine aittir. Yazımı ve baskı hatalarından Piranha sorumlu değildir.

Değerli Piranha™ Dostu,

Öncelikle iirünümüzü tercih ettiğiniz için teşekkür eder, İyi günlerde kullanmanızı dileriz.

Cihazınızı kullanmadan önce, sızın için özenle hazırladığımız bu kılavuzu dikkatlice okuyunuz. Kılavuzdaki bilgilere İleride de ihtiyacınız olabileceğinden lütfen kılavuzu saklayınız.

Bu kılavuz üründen maksimum performansı elde etmeniz için hazırlanmıştır. Yazılım güncelle-meleri ve diğer ürünlerimiz için bize http://www.piranha.com.tr adresinden ulaşabilirsiniz.

İyi eğlenceler dileğiyle..

Piranha ^™ Takımı

Teknik Destek ve Çağrı Merkezilçinde

İçindekiler

• Teknik Destek ve Çağrı Merkezi 3
• Kullamma Dair Uyarılar/ Sağlığınız İçin Bazı Uyarılar 4
• Taşıma ve Nakliyede Dikkat Edilecek Husustar 5
  • Genel Görünüm 6
  • Uzaktan Kumanda 7
• Temel İşlemler 8
• Teknik Özellikler 11
• Kurulum Şeması 12
  • Kablo Diyagrami 13
• Sorun Giderme 14
  • Garanti Süresi ve Kullanım Ömrü/ Periyodik Bakım ve Onarım 15
  • Uretici Firma/ Ithalatçı Firma 16
• Notlar 17

Değerli Müşterimiz,

Her türlü soru, şikayet, görüş ve önerileriniz için [e-mail] mail adresinden veya 0212 599 0088 numaralı Müşteri Hizmetlerimizden bize ulaşabilirısınız.

Ürününüze ait sık sorulan sorulara, güncel haldeki yazılım ve kullanma kılavuzunun dijital kopyasına

http://destek.piranha.com.tr adresinden ulaşabilirsiniz.

Merkez Teknik Servis:

Piranha Bilisim Teknolojileri ve Pazarlama San, Tic. Ltd. Şti.

Gültepe Mh. Türe Sk. No:2 34290 Küçükçekmece/ İstanbul

Tel: [phone] Pbx Faks: 0212 580 05 15

En güncel haldeki servis istasyonlarımızın listesine

www.piranha.com.tr/servislistesi adresinden veya 0212 599 0088 numaralı Müşteri Hizmetlerimizden ulaşabilirsiniz.

Teknik servisimize göndereceğiniz anzalı ürünlerin için; lütfen sitemiz üzerinden indirip, doldurduğunu "Piranha Arıza Bildirim" formunu ve ayrıca faturamızın fotokopsini de ürün beraberinde göndermeyi un mayınız.

Taşima ve Nakliyede Dikkat Edilecek Hususlarkulla

• Cihazınızı ısıtma aygıtlarına yakın yerde tutmayınız.
- Cihazınızı nemli ve ıslak ortamlarda bulundurmayınız ve kullanmayınız.
- Cihazımız, +45 ve -10 dereceleri arasında ideal performansında çalışmaktadır. Daha yüksek
veya düşük sıcaklıklarda kullanmayınız.
- Cihazımızı güneş ışığını doğrudan alan yerlerde bulundurmayınız.

• Cihazinizi satın almış olduğunuz yerden hasarsız ve eksiksiz bir biçimde teslim aldığından emin olunuz. Aksesuar eksikliği veya cihazın hatalı depolama koşullarından dolayı kırık gibi çıkması durumlardan satıcıyı mağaza içinde anına bildiriniz. Gerekirse ürünü teslim almayınız. Ürünü teslim almanız durumunda yasal herhangi bir hak iddia etmeniz mümkün değildir.
• Cihazınızı taşıma veya nakliye esnasında herhangı bir darbeye maruz bırakmayacak gereklı önlemleri alınız.
• Cihazınızı kargo veya posta yoluya herhangı bir yere gönderirken mutlaka "sağlam bir kılı tçine" hasar görmeyecek şekilde ambalajlamasını yapınız.

Sağlığınız İçin Bazı Uyarılar

Ürününüzün orjinal ambalajını satın alma tarihinden itibaren asgari 30 gün saklayınız.

4

5

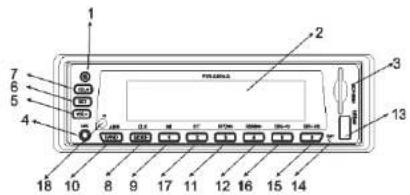

Genel Görünüm

1. Acma/kapatma
2. DCD
3. SDH
4. D'HANCOVAS
5. Yardmilli gins
6. Ses azaltma
7. Ses effekti seçme
8. Ses artirma
   B.Saat/Mod
9. Radvo bafizasi no 1: Guraklatma
   10 Back/4/45
10. C##v#d#t#ed#m#m#(Ris j#e###) #s#/Tol###
11. Gerlye cugru tsuyo aralma/bir oncedo: Şarkı/Tekrar
12. Gomu değru radya varma/blı osmik ratai/ Bartoclo
13. 100% Logit Hayaor Asan Arim Sainaki Yarati Nao,
14. USD YUVASI
    14.Sifirlama
15. Radyu hafizasi no 6/8ir sonraki ecaya
16. Radya hafizasi no 3/10r önceki dosya
17. Bacva hatgrasi po 2/Tarama
18. Uzaktan kumanda almama penceresti

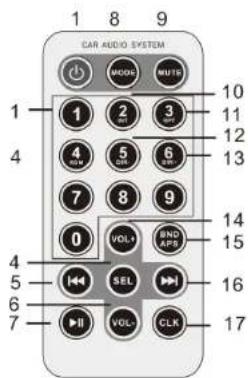

Uzaktan KumandaGen

1. Uzaktan Kumanda İşlemleri

1. Kapatma

2. Radyo hafıza numarası/MP ^sarkı numarası

3. Rastgele

4. Ses efekti ayarı

5. Btr öncekt şarkı

6. Ses azaitma

7. Duraklatma

B.Mod

1. Sessiz

10.Tarama

11.Tekrar

1. Btr öncekt dosya

2. Bir sonraki dosya

3. Ses artirma

4. Bant/AMS

5. Btr sonraki şarkı

6. Saat

2. Temel İşlemler

1. Açma/kapatma (1)

Cihazı açmak veya kapatmak için bu düğmeye kısa basın.

1. LCD (2)

Radyo frekansını, takvimi, saati ve MP3 içeriğini görüntüler.

1. Geriye doğru radyo arama/Bir önceki şarkı (11)

Radyo modundayken, geriye doğru otomatik radyo arama fonksiyonu için bu düğmeye basın, bir radyo istasyonu bulunduğunda arama işlemi sonlanır.

1. İleriye doğru radyo arama/Bir sonraki şarkı (12)

Radyo modundayken, ileriye doğru otomatik radyo arama fonksiyonu için bu düğmeye kısa basın. Bir radyo istasyonu bulunduğunda arama işlemi sonlanır.

1. Radyo kanalını değiştirme /Otomatik arama (10)

Radyo modundayken, dalga kuşağımlı değiştirmek için bu düğmeye kısa basın. FM1-FM2-FM3-(AM1-AM2) (cihazi AM modunda çalıştırmak istiyorsanız), Radyo itasyonunu otomatik olarak aramak ve kaydetmek için düğmeye uzun basun.

1. Ses azaltma (5) ve Ses artirma (7)

Ses seviyesi kontrol işlemleri için bu iki düğmeye basın.

Temel İşlemlerTem

1. Ses efekti değiştirme (6)

Ses efektini şu sıra ile değiştirmek için bu düğmeye kısa basın.

Ses BASS TREBLE BAL FAD--EQ--Ses)

İhtiyaç duyduğunuz moda geldiğinizde, seçim yapmak için ses azaltma (5) ve ses artırma (7) tuşlarına basabilirsiniz. EQ :EQ1(ROCK).EQ2=POP=EQ3(CLASSIC).

1. Mod/ Saat (8)

Düğmeye (8) kısa basarak, mod değişikliğini şu sıra ile gerçekleştirilebilirsiniz: Radyo-SD/MMC-USB-Aux-in (Yardımcı girişi).

Geçerli zamanı görüntülemek için bu düğmeye uzun basın. Daha sonra, bu düğmeye üst üste basıp, daha sonra (5) ve (7) düğmelerine kısa basarak zamanı sırası ile (saat/dakıka) değiştirebilirısınız.

1. Yardımcı Girişi (4)

AUX in (Yardımcı Girişi) moduna geçmek için MOD (8) düğmesine kısa basın; Aux in deliğine ilgili- harici müzik cihazını yerleştirerek, harici müzik çalabilirsiniz.

1. Sıfırlama (reset) düğmesi (14)

Sistem çöktüğünde, yeniden başlatmak için bu düğmeye (14) basabilirsiniz.

1. SD/MMC yuvası (3)

SD/MMC kartım yuvaya yerleştirin, daha sonra ön paneli açın. SD/MMC kartınd bulu-

8

9

Temel İşlemler Teknik Özellikler

nan müzik okunmaya başlayacaktır.

13.USB yuvası (8)

U diskini USB Yuvasına (8) yerleştirin. U diskinde bulunan müzik okunmaya başlayacaktır.

14.SD/MMC /USB soketi

1). SD/MMC/USB'yl yuvaya yerleştirin, düğmeye (11) kısa basın, bir önceki şarkı çal-maya başlar. Düğmeye uzun süre basılırsa, tekrar fonksiyonu devreye girer.
2). SD/MMC/USB'yi yuvaya yerleştirin, düğmeye (12) kısa basın, bir sonraki şarkı çal-maya başlar. Düğmeye uzun süre basılırsa, rastgele çalma fonksiyonu devreye girer.
3). SD/MMC/USB'yl yuvaya yerleştirin, düğmeye kısa (16) bastığınızda son 10 şarkı listelenir. Düğmeye uzun bastığınızda blir önceki dosyaya geçillir.
4). SD/MMC/USB'yi yuvaya yerleştirin, düğmeye kısa (12) bastığınızda son 10 şarkı listelenir. Düğmeye uzun bastığınızda bir sonraki dosyaya geçilir.

Teknik Özellikler

Frekans Aralığı 87.5MHz-10GHz
Gürültü Sımrı Hassastyetı FM	26dB
Sinyal/Gürültü Oranı (S/N) ≥50dB
Frekans Yanıtı 100Hz-10 kHz (+10dB)
Kanal Dengesi ≤3 dB
Kanal Aynımı ≤30dB
Sinyal / Gürültü oranı (S/N) ≥55dB
İşletme Gerltilmi 12V DC
Etkin Güç Çıkışı 4*25W/14.4V	// 4*7W/14.4V
Hopartör Empedans Aralığı	4Ω-8Ω
Boyutlar	180mm (Genişlik) x52mm (Yükseklik)x115mm (Uzunluk)
MP3 Bit Hızları	8-320kbps
MP*Sinyal/Gürültü Oranı (S/N)	≥55dB

Kurulum Şeması Kablo Diyagramı

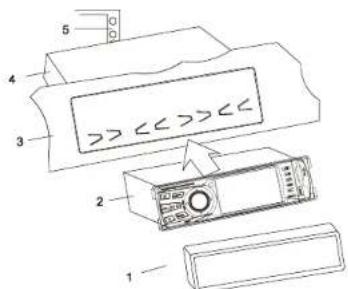

5. Kurulum Şeması

1. Plastik çerçeve
2. Radvo
3. Panel
4. Sabit kutu
5. Siyah sabit film

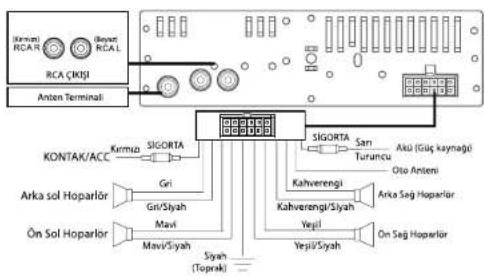

6. Kablo Diyagramı

12

13

Sorun Giderme Periyodik Bakım ve Onarım

Sorun Giderme

Arıza	Nedenler	Çözüm
LCD ekran açılmışyor	1. Sarı kablo akü + terminaline bağlanmamış2. Kurımızı kablonun sigortası açık	Sarı kablonun akünin + terminaline bağlandığından emin olan Sigortayı değiştirin
Ses yok	1. Güç kaynağı yok2. Hoparlör kablosunda açık devre3. SDIMMC kartı, U diski ilgili formatta bir şarkı içermiyor4. SDIMMC kartı, U diski konnektörü kirlenmiş bu da kötü kontağa neden oluyor.	Güç kablosunu bağlayın.Hopartör kablosunu bağlayın.SDIMMC kart, U diskin içeriğini kontrol edin.Saf aikolle temizleyin.
Düşük ses (net değil)	1. Güç dahili direnci çok yüksek.2. Anten bağlantı kötü.	Güç kaynağı değiştirinAnten fisini sıkın.
Mono kanal	1. Hoparlör kablosunun bir kanalında açık devre2. Amplifikatör entegre devresi zarar görmüş.	Hoparlör kablosunu bağlayınAmplifikatürin IC'sini değiştirin

Not: Teknik veriler, ünceden bildirinde bulunmaksuzin değişklüge tabidir

• Cihaza ait (varsa) periyodik bakım ve ayrıca onarımlar yalnızca yetkili teknik servisler ara-
  cılı ile yapılır.
• Cihazına ait kendi kendinize gerçekleştirileceğiniz herhangi bir periyodik bakım veya
• Piranha yetkili servisleri harıcinde, cihazın içine yapılacak her türlü müdahalelerde cihazınız garantı dışı olur.

Garanti Süresi ve Kullanım Ömrü

• Bu ürünün garanti süresi 2 (iki) senedir.
  • T.C. Gümruk ve Ticaret Bakanlığınca tespit edilen kullanım ömrü 7 (yedi) senedir.

Bu kullanma kılavuzunda olabilecek tipografik yazım veya baskı hatalarından Piranha Bilişim Teknolojileri ve Pazarlama Sanayi Ticaret Limited Şirketi sorumlu değildir.

Bu kullanma kılavuzu çevreye zarar vermeyecek ve geri dönüşüme uygun olacak şekilde üretilmiştir.
