KULLANIM KILAVUZU Cobra R Type Piranha

Bu kullanma kılavuzu aşağıdaki modeller için geçerlidir.

- Cobra R Type

AEEE YÖNETMELİĞINE UYGUNDUR.

© 2016 Piranha. Tüm hakları saklıdır. Piranha logo-su Piranhaya aittir. Diğer tüm logo ve markalar sa-hiplerine aittir. Yazım ve baskı hatalarından Piranha sorumlu değildir.

Değerli Piranha™ Dostu,

Öncelikle ürünüümüzü tercih ettiğiniz için teşekkür eder, iyi günlerde kullanmanızı dileriz.

Cihazınızı kullanmadan önce, sizin için özenle hazırladığımız bu kılavuzu dikkatlice okuyunuz. Kılavuzdaki bilgilere ileride de ihtiyacınız olabileceğinden lütfen kılavuzu saklayınız.

Bu kılavuz üründen maksimum performansı elde etmeniz için hazırlanmıştır. Yazılım güncellemeleri ve diğer ürünlerimiz için http://www.piranha.com.tr adresinden bize ulaşabilirsiniz.

İyi eğlenceler dileğiyle...

Piranha™ Takımı

İçindekiler

İçindekiler

Teknik Destek ve Çağrı Merkezi 3

Kullanım Hatalarına ilişkin Bilgiler / Kullanım, Kurulum, Bakım ve Basit Onarımda Uyulması Gereken Kurallar 4

Taşıma ve Nakliyede Dikkat Edilecek Hususlar 5

Tüketicinin Seçimlik Hakları 6

Ana Fonksiyonlar 7

Temel Çalıştırma 8

FM Radyo 10

Müzik Çalma 12

Video Oynatma 13

Uzaktan Kumanda 14

Teknik Özellikler / Enerji Tüketimi Açısından Verimli Kullanım 16

Kurulum 18

Uyarlar 19

Önlemler 21

USB-SD Bağlantı Parçası 22

Depolama ve Yedekleme 23

Periyodik Bakım ve Onarım / Garanti Süresi ve Kullanım Ömrü 25

Üretici Firma İletişim Bilgileri / İthalatçı Firma ve Yedek Parça Tedarik Merkezi İletişim Bilgileri 26

Teknik Destek ve Çağrı Merkezi

Değerli Müşterimiz,

Her türlü soru, şikayet, görüş ve önerileriniz için [e-mail] mail adresinden veya 0850 333 77 64 numaralı ücretsiz Müşteri Hizmetlerimizden bize ulaşabilirsiniz.

Ürününüze ait sık sorulan sorulara, güncel haldeki yazılım ve kullanma kılavuzunun dijital kopyasına http://destek.piranha.com.tr adresinden ulaşabilirsiniz.

Merkez Teknik Servis:

Piranha Bilişim Teknolojileri A.Ş

Gültepe Mah. Türe Sk. No: 2/1 34290 Küçükçekmece/ İstanbul Tel: [phone] Faks: 0212 580 05 15

En güncel haldeki servis istasyonlarımızın listesine; www.piranha.com.tr/servislistesi adresinden veya 0850 333 77 64 numaralı ücretsiz Müşteri Hizmetlerimizden ulaşabilirsiniz.

Müşteri Hizmetleri 0850 333 77 64

Piranha Destek Merkezi destek.piranha.com.tr

Teknik servisimize göndereceğiniz arızalı ürünlerin için; lütfen sitemiz üzerinden indirip, doldurduğunuz "Piranha Arıza Bildirim" formunu ve ayrıca faturanızın fotokopsini de ürün beraberinde göndermeyi unutmayınız.

Kullanıma Hatalarına İlişkin Bilgiler

• Cihazınızı ısıtma aygıtlarına yakın yerde tutmayınız.
• Cihazınızı nemli ve ıslak ortamlarda bulundurmayınız ve kullanmayınız.
• Cihazınız, +45 ve -10 dereceleri arasında ideal performansında çalışmaktadır. Daha yüksek veya düşük sıcaklıklarda kullanmayınız.
• Cihazınızı güneş ışığını doğrudan alan yerlerde bulundurmayınız.
• Cihaza darbe uygulamayınız ve düşürmeyiniz.
• Cihaza yükleyeceğiniz uygulamaları mutlaka virüs taramasından geçiriniz.

Kullanım, Kurulum, Bakım ve Basit Onarımda Uyulması Gereken Kurallar

• Cihazın power (güç) tuşuna basarak kurulumu sağlayıp kullanıma başlayabilirsiniz.
• Cihazın temizliği için kesinlikle sıvı madde (kolonya, alkol, tiner vb.) kullanmayınız.
• Cihazınız veya aksesuarlarını sıvı dolu kapların yakına koymayınız. Kısa devreye sebep olup elektrik çarpılmasına maruz kalabilirsiniz.
• Pilli bir cihaza veya aksesuara sahipseniz; pilleri ateşe atmayınız. Aksi takdirde pil yanıp, patlamaya neden olabilir.

Taşıma ve Nakliyede Dikkat Edilecek Hususlar

• Cihazınızı satın almış olduğunuz yerden hasarsız ve eksiksiz bir biçimde teslim aldığından emin olunuz. Aksesuar eksikliği veya cihazın hatalı depolama koşullarından dolayı kırık gibi çıkması durumlardan satıcıyı mağaza içinde anına bildiriniz. Gerekirse ürünü teslim almayınız. Ürünü teslim almanız durumunda yasal herhangi bir hak iddia etmeniz müm-kün değildir.
• Cihazınızı taşıma veya nakliye esnasında herhangi bir darbeye maruz bırakmayacak gerekli önlemleri alınız.
• Cihazınızı kargo veya posta yoluya herhangi bir yere gönderirken mutlaka "sağlam bir koli içine" hasar görmeyecek şekilde ambalajlamasını yapınız.

Ürününüzün orjinal ambalajını satın alma tarihinden itibaren asgari 6 ay saklayınız.

Tüketicinin Seçimlik Hakları

Malın ayıplı olduğunu anlaşılması durumunda tüketici, 6502 sayılı Tüketicinin Korunması Hakkında Kanunun 11 inci maddesinde yer alan;

a. Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
b. Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme,
c. Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme,
d. İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini kullanabilir. Satıcı, tüketicinin tercih ettiği bu talebi yerine getirmekle yükümlüdür.

Tüketicinin, ücretsiz onarım hakkını kullanması halinde malın;

• Garanti süresi içinde tekrar arızalanması,
• Tamiri için gereken azami sürenin aşılması,
• Tamirinin mümkün olmadığını, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi durumlarında;

tüketici malın bedel iadesini, ayıp oranında bedel indirimini veya imkân varsa malın ayıpsız misli ile değiştirilmesini satıcıdan talep edebilir.

Satıcı, tüketicinin talebini reddedemez. Bu talebin yerine getirilmemesi durumunda satıcı, üretici ve ithalatçı müteselsilen sorumludur.

Saticı tarafından Garanti Belgesinin verilmemesi durumunda, tüketici Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğüne başvurabilir.

Tüketici, çıkabilecek uyuşmazlıklarda şikayet ve itirazları konusundaki başvuruları yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.

Ana Fonksiyonlar

Ana Fonksiyonlar

• Maksimum kapasite 32GB USB Flash Belleği/ SD/ MMC kartı destekler.
  • WMA, MP3, WAV, OGG, AAC, RA
• FLAC,AC3,MP2, RA vs. formatlarındaki ses dosyalarını destekler.
  • AVI, MP4, TS, ASF, RMVB, FLV, RMVB, PMP, MPG gibi farklı formatlardaki video dosyalarını destekler.
• JPEG/GIF/BMP/PNG etc gibi farklı resim formatlarını destekler.
• Şarkı sözü ve ID3 görüntülenmesini destekler.
  • CVBS video ve ses çıkışını destekler
  • FM radyoyu destekler

Temel Çalıştırma

1. Açma/Kapatma

Oynaticıyı çalıştırmak için düğmesine basın. Benzer şekilde, oynaticıyı kapatmak için düğmeyi iki saniye boyunca basılı tutun.

Aracınızın motorunu çalıştırdığınızda voltaj dalgalanmaları meydana gelir, bu nedenle oynaticıyı motorunuz halihazırda çalışıyorken açın. Tam tersine, önce motoru durdurun ve oynaticıyı sadece bu işlemden sonra kapatın.

Oynaticıyı açtığınızda, son ses ve ton ayarlarını hatırlar.

Temel Çalıştırma

2. Mod Değiştirme

MOD düğmesine basarak, aşağıdaki sinyal kaynaklarından birini seçebilirsiniz. Oynaticıyı açtlığınızda, en son kullanılan sinyal kaynağı devreye girer.

• USB ve SD soketleri boşsa, sadece FM radyo ve AUX modları kullanılabilir.
• Hem USB hem de SD soketine harici bir birim takıldıysa, önceliği USB portu alır. Bu durumda MOD düğmesine basarak SD girişini seçemezsiniz.

Oynaticı, oynatmaya her zaman en son takılan harici birimden başlar. Örn. USB portuna takılı bir taşınabilir bellek varsa ve SD kartı yakarsanız, kart aktif hale gelir ve oynayma işlemi otomatik olarak başlar.

3. Ses Ayari

Sesi istenen seviyeye getirmek için SEL düğmesini çevirin.

• Oynatici ses kontrol modunda değilse, SES moduna ulaşana kadar düğmeye basmaya devam edin.
• Sesi 0 ile 64 arasında ayarlayabilirsiniz. Ses 0'a ayarlandığında hoparlör kapanır.
• 3 saniye boyunca değişiklik yapmazsanız, oynaticı otomatik olarak bir önceki fonksiyona geri döner.
• Ayarlamak istediğiniz ayrı seçmek için SEL düğmesine tekrar tekrar basın.

Temel Çalıştırma

• Düğmeyi çevirerek ayar işlemini gerçekleştirebilirsiniz.
• 3 saniye boyunca değişiklik yapmazsanız, oynaticı otomatik olarak bir önceki fonksiyona geri döner.

Düğme, sesi varsayılan ayar olarak ayarlar

BAS Bas tonunu ayarla (-7....00...+7)

TREBLE Tiz tonunu ayarla (-7....00...+7)

BALANCE Sol sağ dengesini ayarla (L15...01/00/R01...15)

FADER Ön arka dengesini ayarla (R15...01/00/F01...15)

EQ POP/KLASİK/ROCK/EQ KAPALI ayarını gerçekleştir

SES KAPALI/AÇIK SES KAPALI/SES AÇIK ayarını gerçekleştir

SES Ses kontrolü (00-64)

ARKA IŞIK Arka ışığı ayarla (00-15)

4. Oynaticının Sesini Kapatma

Sessiz (MUTE) düğmesine basarak, oynaticıyı kapatmadan veya ses seviyesini değiştirmeden sesi kapatabilirsiniz. Düğmeye tekrar bastığınızda veya ses düğmesini çevirdiğinizde, oynaticı orijinal ses seviyesine geri döner.

FM Radyo

5. Saat ve Tarihi Ayarlama

Oynaticı açık durumdayken "CLK" düğmesine kısa bir süre bastığınızda, geçerli tarih ve saat ekran üzerinde gösterilir. Daha sonra 3/REP düğmesine iki saniye bastığınızda "Saat" öğesi ekranda yanıp söner, ve düğmesine basarak saat ayarını istenen değere getirebilir, 3/REP düğmesine tekrar tekrar basarak diğer öğelerin ayarına geçebilirsiniz. Ayar işlemi tamam-landıktan sonra, 3/REP düğmesine iki saniye basarak ayarları kaydedebilir ve menüden çıkabilirsiniz.

Tarih ve saat ekranda gösterilirken, 10 saniye boyunca hiçbir düğmeye basmazsanız, ekran orijinal moduna geri döner.

FM Radyo

Oynaticıyı açtığınızda, en son seçilen sinyal kaynağı ise veya en son kullanılan USB çubuğunu veya SD kartını çıkardıysanız FM alicısı açılır.

Gerekirse MODE düğmesinden yararlanarak FM alıcı fonksiyonunu seçin.

1. Otomatik Ayar ve Saklama

Tarama işlemini başlatmak ve o sırada mevcut olan FM istasyonlarını kaydetmek için, BAND/APS düğmesini 2 saniye boyunca basılı tutun. Tarama ve kaydetme işlemini ekran üzerinde takip edebilirsiniz.

Yeterli sayıda kullanılabilir kanar mevcutsa, oynaticı, ilk bant FM1'in altı alanını doldurduktan sonra FM2 ve FM3'e geçecektir.

- Oynatici, 18'e kadar FM radyo istasyonunu kaydedebilir. (FM1/FM2/FM3'ün her birinde

FM Radyo

6 kanal.)

• Alicının daha zayıf istasyonları atlayabileceğini ve istasyonları kaydetme sırasını sizin etki-leyemeyeceğinizi unutmayın.
• Bir istasyonu belli bir kanal numarasına saklamak isterseniz, frekansını manuel olarak ayarlayarak kaydetmeniz gerekir.
• Alicıyı (örneğin yolculuk yaparken) bir istasyonu ilk kaydettiğiniz konuma uzak bir noktada kullanıyorsanız, aynı istasyonu tekrar farklı bir frekansta bulmanız gerekebilir. istasyonlar, genellikle farklı coğrafi konumlarda farklı frekanslarda yayın yapar!

2. Kaydedilmiş Bir Frekansı Seçme

İlgili istasyonunun kanalına karşılık gelen düğmeyi (1....6) basılı tutun. İlk önce BAND/APS düğmesine basarak doğru bandı (FM1/FM2/FM3) seçtiğinizden emin olun.

3. Manuel Ayarlama, Frekansları Kaydetme

İstediğiniz istasyonu ayarlamak için ◀◀ ve ▶▶ düğmesine kısaca basın veya ◀◀ ve ▶▶ düğmele-rini basılı tutarak daha güçlü istasyonları otomatik olarak tarayın. Oynaticı, bir sonraki kullanı-labilir istasyona ulaştığında durur.

4. Radyo Intro Fonksiyonu

Radyoyu dinlerken, 2/INT düğmesini basılı tuttuğunuzda, oynaticı radyo intro moduna geçer. Oynaticı kullanılabilir durumdaki her bir radyo istasyonunun ilk 10 saniyesini çalar. Herhangi bir düğmeye bastığınızda radyo intro modundan çıkılır.

Müzik Çalma

Müzik Çalma (USB/SD/MMC Depolama Aygıtlarından)

1. Bir USB/SD/MMC depolama aygıtından MP3 şarkıları dinlemek isterseniz ve o sırada FM alıcısı aktifse, tek yapmanız gereken USB çubuğunu takmaktır. Oynaticı, aygıtı algılayarak şarkıları otomatik olarak çalar. Daha sonra ekranda şarkı numarası ve geçen süre gösterilir.

- Bir USB veya SD/MMC kart aynı anda takılıysa, oynaticı şarkıları en son taktığınız cihazdan çalmaya başlar.

- Öynaticıdan ses çıkmazsa veya USB/SD/MMC belleği tanınmazsa, depolama aygıtını çıkarın ve tekrar takın. Bu da işe yaramazsa, MODE düğmesine basarak sinyal kaynağını seçin.

1. 1/olüğmesine basarak şarkıyı durdurabilir veya kaldığı yerden devam ettirebilirsiniz.

2. Press ◀◀ ve ▶▶ düğmelerine tekrar tekrar basarak bir önceki veya bir sonraki şarkıya geçebilirsiniz

Bu düğmeleri basılı tutarsanız, 10 şarkı ileri veya geri gidebilirsiniz. Çalma listesinin başında veya sonunda 10'dan daha az şarkı varsa, oynaticı ilk veya son şarkıya geçer.

1. Çalma işlemi sırasında 2/INT düğmesine basarak şarkı intro fonksiyonuna geçtiğinizde, oynaticı her bir MP3 şarkıısının ilk 10 saniyesini çalar. Şarkının tamamını dinlemek isterseniz, 2/INT seçeneğine tekrar basın, intro modundan çıkılır ve mevcut şarkı çalmaya devam eder.

Oynatma sırasında 4/RDM düğmesine basarsanız, oynaticı aygıttaki tüm şarkıları rasgele sırayla çalmaya başlar. Bu, iyi bildiğiniz şarkı derlemesini tekrar heyecan verici hale getirebilir. Düğmeye tekrar basarsanız, şarkılar yeniden orijinal sırada çalar.

Video Oynatma

Video Oynatma

1. Müzik çalarken 5/AV düğmesine basarsanız, oynaticı video oynatma moduna geçer.
2. Video oynatma sırasında ◀ ve ▶ düğmelerine tekrar basarak bir önceki veya bir sonraki şarkıya geçebilirsiniz. Bu düğmeleri birkaç saniye boyunca basılı tutarsanız dosyaları hızlı ileri veya geri alabilirsiniz.
3. Video oynatma sırasında 3/REP düğmesine basarsanız, ekranda oynatma listesi gösterilir. ◀◀ ve ▶◀ düğmelerine basarak istediğiniz dosyayı seçebilir, daha sonra 1/▶■ düğmesine basarak dosyayı oynatabilirsiniz.
4. Video oynatma sırasında 3/REP düğmesini 2 saniye boyunca basılı tutarsanız, CVBS video çıktı moduna geçilir, video sinyali RCA soketi üzerinden çıktı moduna geçer, aynı sırada cihaz ekranı kapatılır. - 3/REP düğmesine tekrar basarak CVBS video çıkışını devre dışı bırakabilir ve bir önceki ekrana geri:dönebilirsiniz.

Yardımcı Girişi

3.5mm stereo jak ile kulaklık çıkışı her türlü cihazı ön panele takabilirsiniz.

MODE düğmesine basarak AUX modunu seçerseniz, bu taşınabilir cihazları aracınızın radyo hoparlörlerinden yararlanarak yüksek kalitede dinleyebilirsiniz.

Müzik oynaticıları, çoklu ortam oynaticılarını, navigasyon cihazlarını, cep telefonlarını, ses kay-dedicileri vs. takabilirsiniz.

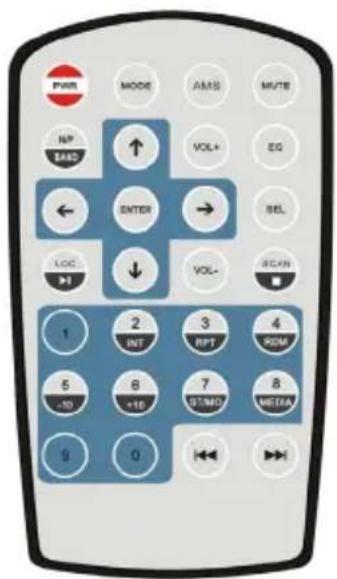

Uzaktan Kumanda

Uzaktan Kumanda

1. PWR (GÜÇ): Cihazı açmak/kapamak için bu tuşa kısa basın.
2. MODE: RADIO-USB-SD-AUX IN arasında geçiş için.
3. AMS: FM modunda istasyonları otomatik taramak ve otomatik kaydetmek için AMS düğmesine basın. Bu işlem sırasında, kullanıcı bu tarama işlevini sonlandırmak için herhangi bir düğmeye basabilir.
4. MUTE (Sessiz): MUTE özelliğini açmak/kapamak için bu tuşa basın.
5. N/P/BAND: FM modunda, FM1/FM2/FM3 arasında geçiş için bu tuşa kısaca basın. Medya oynatma modunda, PAL ve NTSC arasında geçiş için bu tuşa basın.
6. ↑ ↓ Ana menü ya da program listesinde öğe seçimi.
7. ENTER: Seçimi/ayarı onaylamak için bu tuşa kısa basın. Bu tuşa uzun basıldığında, cihaz ana menüye ya da program listesine geri döner.

8. EQ: Flat /Classic /Pop/Rock /Jazz /Eq Off arasında ses efekti seçin.

9. VOL +: Sesi açar.

10. VOL - : Sesi kısar.
11. SEL: BASS/TREBLE/BALANCE/FADER/LOUD/EQ seçimi için bu tuşa basın, ardından efektleri ayarlamak için VOL+/VOL-tuşlarına basın,
12. LOC/▶II : FM modunda, Local ya da non-Local seçimi için bu tuşa kısaca basın. Medya oy-

Uzaktan Kumanda

natım modunda PLAY/PAUSE için bu tuşa kısa basın.

1. SCAN/ ■TOP): FM modunda manuel tarama için bu tuşa kısa basın. Medya oynatma modunda medya dosyalarının oynatımını durdurmak için bu tuşa kısa basın. Cihaz program listesine geri döner.

2. Dijital tuşlar (0\~9): 1\~6 tuşları yalnızca FM modunda çalışır, kullanıcıını ön kayıtlı istasyonlara bunlarla girebilir. Medya oynatım modunda kullanıcı klasördeki dosyayı seçmek için herhangi bir dijital suşa basabilir. Herhangi bir dijital tuş kombinasyonu mümkündür. Örneğin kullanıcı 1, 3, 7'ye basabilir ve dijital olarak 137 rakamını elde edebilir.

3. INT: Cihaz ses oynatırken tarama işlevi için bu tuşa uzun basın. Her dosya 10 saniye taranır. INT işlevini sonlandırmak için yeniden bu tuşa basın. Diğer moda bir işlev yoktur.

4. RPT: Cihaz medya dosyalarını oynatırken, Tek Tekrar için bu tuşa uzun basın, Tümünü Tekrarlama için yeniden uzun basın.

17.RDM: Cihaz medya dosyalarını oynatırken RASGELE oynatma işlevi için bu tuşa uzun basın. RASGELE işlevini sonlandırmak için yeniden bu tuşa uzun basın.

1. -10: Medya oynatma modunda, eksi 10 işlevi için bu tuşa uzun basın, örneğin geçerli dosya numarası 25 ise, bu tuşa basıldığında 15 numaralı dosyaya atlanır.

2. +10: Yukarıdaki tuşun zıt işlevi.

3. ST/MO: FM modunda, STEREO ve NORMAL arasındaki geçiş iççin bu tuşa uzun basın.

4. MEDIA: Medya oynatma modunda, ses/fotograf/video dosyaları arasında hızlı geçiş için bu tuşa uzun basın.

5. ⬆️ Önceki: FM modunda, yarı otomatik tarama için ⬆◀ /▶▶ tuşuna uzun basın. Medya oynatma modunda önceki dosyaya gitmek için bu tuşa basın; Hızlı geri sarmak için uzun basın.

6. ▶ Sonraki: Yukarıdaki tuşun zıt işlevi.

Teknik Özellikler

Teknik Özellikler

FM Ayarlayıcı
FM frekans aralığı 87.5 - 108.0 MHz
Kullanılabilir hassasiyet 3.0 μV
Hassasiyet 30 dB S/N >10 dB
IF frekansı 10.7 MHz
Kanal ayrımı >45 dB
Sinyal/gürültü seviyesi >50 dB

USB/SD/SDHC/MMC
USB Sistemi USB 1.1/2.0
Maks. Akım 500 mA
Dosya Sistemi FAT 12/16/32
MP3 Kod Çözücü MPEG-1/2 AUDIO	Layer-3
Kanal Sayısı 4-CH, stereo
Kanal Ayrımı >55 dB
Sinyal/Gürültü Seviyesi >60 dB

Teknik Özellikler

Genel Parametreler
Araç Gerilim Sistemi 12 Volt Negatif GND Şasi
İşletim Gerilimi 14,4 V DC (11-15 V)
Amplifikatör Kanalları 4CH
Güç Çıkışı 4x45 W max
Hoparlör empedansı 4-8 Ohm
Frekans Aralığı 20 - 20.000 Hz
Preamplifikatör Çıkışı 1.2V. (2xRCA)
Video Çıkışı (CVBS) 1.0V. (2xRCA)
Ton Ayarı Bas, tiz, klasik, pop, rock, EQ kapalı
AV-IN Var

Enerji Tüketimi Açısından Verimli Kullanım

Aracınız park halindeyken oto teybinizi kapatmayı unutmayın!

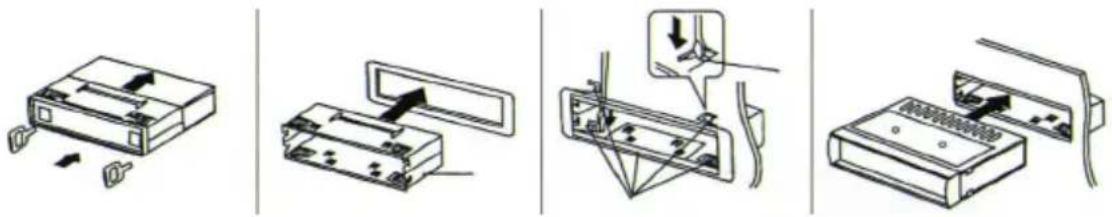

Kurulum

Kurulum

1. Bu cihazın kurulumu, mümkünse profesyonel kişiler tarafından gerçekleştirilmelidir.
2. Lütfen kablo kurulumunu çizim ve talimatlara uygun olarak gerçekleştirin. Hatalı kablolama, cihaza hasar verebilir.
3. Güç kablosu, diğer tüm parçaların kablolama işlemi tamamlandıktan sonra takılacaktır.
4. Kısa devreyi önlemek için, tüm açık kabloların yalıtım işlemleri gerçekleştirilmelidir.
5. Kurulum sonrasında tüm gevşek kablolar sabitlenmelidir.

• Oynaticıyı kullanmaya başlamadan önce bu talimatları dikkatli bir şekilde okuyun, daha sonra tekrar göz atmak üzere erişilebilir bir yerde saklayın.
• İhtiyaç halinde, aracınızın ürününün hasar görmesinin önüne geçmek için, oynaticının kurulumunu gerçekleştirmeden önce bir teknisyene danışın.
• Yolda hareket halindeyken, sürüş sırasında dikkatinizi dağıtacak hiçbir şey yapmayın. Sü-

Uyarılar

rüş sırasında oynaticı ile uğraşmak kazalara sebebiyet verebilir. Gerekirse oynaticıyı kullanırken aracınızı durdurun.

• Oynaticıyı çok yüksek bir ses seviyesinde dinlemeyin. Sürüş sırasında dışarıdaki sesleri duymanıza izin verecek bir ses seviyesi ayarların. Aşırı ses seviyeleri ayrıca kulaklarınızda kalıcı hasara neden olabilir.
• Ekrana bakarak mümkün olduğunca az zaman geçirin. Bu, yola verdiğimiz dikkatinizi dağı-tarak kazalara neden olabilir.
• Oynaticıyı sökmeyin veya kurcalamayın; bu, yangına, kazalara veya elektrik çarpmasına neden olabilir. Hatalı kullanım veya kurulum, garantiyi geçersiz hale getirir.
• Sadece 12V akülü ve eksi topraklamalı araçlarda kullanın. Oynaticıyı başka amaçlarla kullanmak elektrik çarpmasına, hasara veya yangınlara neden olabilir. Oynaticı, sadece araçlarda kullanılmak üzere tasarlanmıştır.
• Erime sigortalarını her zaman uygun değerlerde kullanın. Bir sigortayı değiştirirken, yeni sigortanın değiştirdiğiniz sigorta ile aynı anma değerlerine sahip olduğundan emin olun. Farklı bir sigorta kullanmak, yangına veya hasara sebebiyet verebilir.
• Oynaticının havalandırma deliklerinin tıkanmamasına dikkat edin; bu, devrelerin aşırın ısınmasına ve bunun sonucunda yangına neden olabilir. Oynaticının kurulumunu, yeterli havalandırma olmasına dikkat ederek uygun şekilde gerçekleştirin. Kenarların etrafındaki hava menfezleri boş bırakılmalıdır.
• Oynaticının bağlantılarını doğru şekilde gerçekleştirdiğinizden emin olun. Hatalı bağlantılar, yangına veya başka hasarlara neden olabilir.
• Oynaticının bağlantı/kurulum işlemlerini gerçekleştirmeden önce, aracın aküsünün eksi kutup bağlantısını kesin. Böylelikle elektrik çarpmasının veya kısa devrelerin önüne geçibilirsiniz.
• Oynaticının kurulumunu gerçekleştirirken, kabloları kesinlikle kesmeyin veya kablo yalıtımlarına hasar vermeyin. Bu, kısa devreye ve yangına neden olabilir.

Uyarılar

• Cihazınız üzerinde delikler açmadan veya vidaları yerleştirmeden önce, kapağın diğer tarafi üzerindeki elektrik tüpleri veya kabloların hasar görmemesine dikkat edin.
• Aracınızın direksiyon, fren gibi unsurlarını veya diğer güvenlik fonksiyonlarını çalıştıran elektrik sistemleri ile bağlantı kurmamaya dikkat edin. Bu, araç kontrolünün kaybedilmesine ve yangınlara sebebiyet verebilir.
• Oynaticının veya aksesuarlarının kurulumunu, aracı güvenli bir şekilde kontrol etmenize engel olabilecek bir noktada (örneğin direksiyon ile vites kolu arasında) noktada gerçek-leştirmeyin.
• Kablo/tellerin etraflarındaki nesnelere sarılmadıklarından emin olun. Kablo ve telleri, sürüş sırasında size engel oluşturmayacak şekilde düzenleyin. Hareketinize engel olan veya vitesse, frene vs. takılan teller son derece tehlikeli olabilir. (Örn. Ortam oynaticısının, USB portuna takılan bağlantı kablosu.)
• Herhangi bir arıza durumunda oynaticıyı hemen kapatarak distribütörünüze danışın. Arızaların çoğu kolaylıkla tespit edilebilir (örn ses çıkmaması, kötü koku, duman, ürününüzün içinde harici bir nesne vs.)
• USB soketine veya hafıza kartı yuvasına harici bir nesnenin girmemesine dikkat edin; bunlar, ölümcül hasarlara neden olabilir.
• Bağlantı kablolarını takarken, yalıtımlarının yakınlarında bulunan herhangi bir keskin metal nesne tarafından hasar görmemesine dikkat edin.
• Cihaz çalışır durumdayken herhangi bir kabloyu takmaktan kesinlikle kaçının. Sistemi, ses maksimum seviyedeyken kesinlikle açmayın. Cihazı açarken duyulan açılış sesi veya diğer sesler, hoparlör üzerinde tamir edilemez hasarlar oluşturabilir.
• Cihazın kurulum veya kurulum işlemlerinin sorumsuz veya hatalı şekilde gerçekleştirilmesi durumunda garanti geçerli olmaz.

Önlemler

Önlemler

Temizleme

Düzenli temizleme için yumuşak, kuru bir bez veya fırça kullanın. Daha güçlü lekeleri çıkarmak için bezi suyla hafifçe ıslatın. Ekran yüzeyini çizmekten kaçının; ekranı kuruyken kesinlikle silmeyin ve ekranı temizlemek için kalın bir bez kullanmayın. Deterjan kullanmayın. Ürünün içine veya bağlantı parçalarının üzerine sıvı gelmediğinden emin olun!

Sıcaklık

Oynaticıyı açmadan önce aracın içindeki sıcaklığın -20 c ile +55 c, arasında olmasına dikkat edin; ürünün çalışması sadece bu sıcaklık aralığında garanti edilir. Aşırı hava şartları ürüne zarar verebilir.

Doğru Yeri Bulma ve Kurulum

Kurulumu gerçekleştirirken, ürünün aşağıdaki unsurlardan birine maruz kalmadığından emin olun.

• Doğrudan güneş ışığı veya ısı (örn. ısıtma sisteminden)
• Islaklık, yüksek nem
• Önemli miktarda toz
• Güçlü titreşim

USB/SD Bağlantı Parçası

USB/SD Bağlantı Parçası

• Oynaticının USB portuna USB bellek çubuğu ("kalem sürücü"), MP3 ses oynaticı veya benzer cihazları takabilirsiniz. Hafıza kartı yuvasına, SD/SDHC/MMC kartlarını takabilirsiniz. Oynatma işlemi için desteklenen dosya formatı. MP3 ses dosyaları.
• Bazı durumlarda, USB/SD cihazlarının düzgün şekilde çalışması garanti edilmeyebilir. Üreticiler genellikle ürünlerinin iç tasarımını değiştirir; bu, ürününün temel teknik parametrelerini değiştirmese de, benzer fakat eski sürümlü bir ürün için tasarlanmış bazı cihazların çalışmasını etkileyebilir. Bu nedenle tam olarak aynı tipteki ürünler bile farklı sonuçlar verebilir. USB kablo göbeği kullanmayın; uzatma kablolarına izin verilir. Oynaticiya aynı anda bir USB bellek ve SD kart takmayın.
• Oynatmak istediğiniz şarkıların kök klasöründe saklanması önerilir. Dosyaları yeniden ad- landırarak veya başlarına 1 rakam ekleyerek şarkıları çalma sırasını belirleyebilirsiniz. Çok sayıda şarkı, her bir şarkıya erişmek için gereken zamanı artırabileceğinden, kapasitesi 8GB'ı aşan depolama aygıtlarının kullanılmasını önermeyiz. Depolama aygıtı üzerinde sa- dece çalınacak MP3 dosyalarını saklayın; diğer verilerin/dosyaların bulunması oynaticıyı yavaşlatabilir veya çalma performansını etkileyebilir.
• Oynatici, alt klasörde saklanan MP3 dosyalarını da 6 alt klasöre kadar algılar.
• Hassasiyet konektörlerini korumak için, USB/SD/SDHC/MMC aygıtlarını her zaman dik bir konumda takıp çıkarmak önemlidir. Bir aygıtı açılı bir şekilde takarsanız, oynaticının üzerindeki bağlantı soketine zarar verebilirsiniz.
• Tasarımları daha güvenli ve sabit bir şekilde takılmalarına izin verdiği için USB çubuklarından daha çok SD kartlar tercih edilir. Ayrıca SD kartlar oynaticıdan çıkmaz, bu da bağlanan cihaza veya manyetik kapağa yanlışlıkla çarparak oynaticiya zarar verme riskini azaltır. Bu gibi kullanıcı hatalarından kaynaklanan hasarlar, imalat hatası olarak değerlendirilmez ve garanti kapsamına girmez.
• SD kartını güvenli bir şekilde soketinde tutabilirsiniz; kart, kapalı manyetik kapağın altına girer.

Depolama ve Yedekleme

Üretici, oynaticının kullanılması sırasında gerçekleşse dahi kaybolan veya zarar gören veriler konusunda sorumluluk kabul etmez. Depolama aygıtını takmadan önce, verileri ve şarkıları bilgisayarınızda yedeklemeniz önerilir.

USB Çubukları/SD Kartların Doğru Kullanımı

Arıza ve hataların önüne geçmek için, lütfen aşağıdaki talimatlara uyun.

• USB/SD depolama aygıtı veya ortam oynaticısının talimatlarını dikkatli bir şekilde okuyun.
• Konektörlere elle veya başka bir nesneyle dokunmayın; konektörleri temiz tutun.
• USB/SD aygıtını güçlü şoklardan koruyun.
• Bu aygıtları bükmeyin, düşürmeyin, sökmeyin veya üzerlerinde değişiklik yapmayın ve nemden koruyun!
• Aygıtları aşağıda belirtilen yerlerde kullanmayın veya saklamayın:
• Aracın içinde doğrudan güneş ışığına veya yüksek sıcaklığa maruz kaldırları yerler.
• Yüksek nemin veya aşındırıcı materyallerin bulunduğu yerler.
• Aygıtları sürüşünüze engel olmayacakları noktalara yerleştirin.

Diğer önemli notlar:

• USB/SD bellek aygıtları, çok yüksek veya düşük sıcaklıklarda uygun şekilde çalışmayabilir.
• Sadece yüksek kaliteli USB/SD cihazları kullanın. Tip ve koşullarına bağlı olarak, bu yüksek kaliteli ürünler bile her zaman düzgün bir şekilde çalışmayabilir. Bu cihazların düzgün çalışması her zaman garanti edilmez.
• USB/SD aygıtlarının tip ve koşullarına, bunun yanısıra MP3 dosyalarının kod çözme işlemini gerçekleştiren yazılımda kullanılan ayarlara bağlı olarak, oynaticı bazı dosyaları algılaya-

Depolama ve Yedekleme

mayabilir veya çalamayabilir.

• Oynaticının kopyalanmaya karşı korumalı dosyaları (yasal telif hakkı koruması) oynatması garanti edilmez.
• USB/SD bellek aygıtının dosyaları çalmaya başlaması için belli bir süre geçmesi gerekebilir. Aygitta ses dosyası olmayan başka dosyalar varsa, oynatma işleminin başlaması için gereken süre daha fazla olabilir.
• Ürün, .mp3 uzantılı dosyaları oynatabilir. Bu uzantıyı, sadece ses verileri içermeyen dosyalar üzerinde kullanmayın. Oynaticı, ses verisi olmayan bu verileri işleyemez. Bu dosyalar oynatılırken çıkan ses, hoparlörlere ve/veya amfilere zarar verir.
• Çalma işlemi devam ederken USB/SD aygıtını çıkarmayın. Olası hasarların önüne geçmek için, önce MODE düğmesine basarak farklı bir sinyal kaynağına geçin ve daha sonra USB/SD aygıtını çıkarın.
• USB portuna USB/SD belleğiyerine taşınabilir bir ses oynaticısı takarsanız ve cihazın MSC/MTP ayarı varsa, MTP seçeneğini seçin.
• Yukarıdaki açıklama ve uyarılar, bir ses oynaticısı takmanız durumunda da geçerlidir.

Periyodik Bakım ve Onarım

• Cihaza ait (varsa) periyodik bakım ve ayrıca onarımlar yalnızca yetkili teknik servisler aracılığı ile yapılır.
• Cihazına ait kendi kendinize gerçekleştirileceğiniz herhangi bir periyodik bakım veya onarım bulunmamaktadır.
• Piranha yetkili servisleri haricinde, cihazın içine yapılacak her türlü müdahalelerde cihazınız garanti dışı olur.

Garanti Süresi ve Kullanım Ömrü

• Bu ürünün garanti süresi 2 (iki) senedir.
  • T.C. Gümruk ve Ticaret Bakanlığı'nca tespit edilen kullanım ömrü 10 (on) senedir.

Üretici Firma İletişim Bilgileri

Elecsource Technology Co., Ltd

İthalatçı Firma ve Yedek Parça Tedarik Merkezi İletişim Bilgileri

Piranha Bilişim Teknolojileri A.Ş.

Gültepe Mah. Türe Sk. No: 2/1 34290 Küçükçekmece/ İstanbul

Tel: [phone] Faks: 0212 580 05 15

www.piranha.com.tr [e-mail] http://destek.piranha.com.tr

Bu garanti belgesindeki olabilecek tipografik yazım veya baskı hatalarından Piranha Bilişim Teknolojileri A.Ş. sorumlu değildir.

Bu kullanma kılavuzu çevreye zarar vermeyecek ve geri dönüşüme uygun olacak şekilde üretilmiştir.

MERKEZ OFIS

Piranha Billisim Teknolojileri A.Ş.

ADRES

Gültepe Mah. Türe Sk. No: 2/1

34290 Küçükçekmece / İSTANBUL

KOORDÍNATLAR

40 59 49.09°N

28 47 45.06"E

TELEFON & FAX

0850 333 7764

0212 580 0515 Fax

WEB

www.piranha.com.tr

[e-mail]
