KULLANIM KILAVUZU Ixenit N Type Piranha

Bu kullanma kılavuzu aşağıdaki modeller için geçerlidir:

© 2016 Piranha. Tüm hakları saklıdır. Piranha logosu Piranhaya aittir. Diğer tüm logo ve markalar sahiplerine aittir. Yazım ve baskı hatalarından Piranha sorumlu değildir.

Değerli Piranha™ Dostu,

Öncelikle ürünümüzü tercih ettiğiniz için teşekkür eder, iyi günlerde kullanmanızı dileriz.

Cihazınızı kullanmadan önce, sizin için özenle hazırladığımız bu kılavuzu dikkatlice okuyunuz. Kılavuzdaki bilgilere ileride de ihtiyacınız olabileceğinden lütfen kılavuzu saklayınız.

Bu kılavuz üründen maksimum performansı elde etmeniz için hazırlanmıştır. Yazılım güncellemeleri ve diğer ürünlerimiz için http://www.piranha.com.tr adresinden bize ulaşabilirsiniz.

İyi eğlenceler dileğiyle...

Piranha™ Takımı

İçindekiler

İçindekiler

Teknik Destek ve Çağrı Merkezi 3
Kullanım Hatalarına ilişkin Bilgiler / Kullanım, Kurulum, Bakım ve Basit Onarımda Uyulması Gereken Kurallar 4
Taşıma ve Nakliyede Dikkat Edilecek Hususlar 5
Tüketicinin Seçimlik Hakları 6
Ana Özellikler 7
Panel Tuşları Fonksiyonu ve İşletimi 8
Uzaktan Kumanda 11
Uzaktan Kumanda İşlevi 13
Bağlantı Şeması 16
Teknik Özellikler / Enerji Tüketimi Açısından Verimli Kullanım 17
Periyodik Bakım ve Onarım / Garanti Süresi ve Kullanım Ömrü 18
Üretici Firma İletişim Bilgileri / İthalatçı Firma ve Yedek Parça Tedarik Merkezi İletişim Bilgileri 19
Notlar 20

Teknik Destek ve Çağrı Merkezi

Değerli Müşterimiz,

Her türlü soru, şikayet, görüş ve önerileriniz için [e-mail] mail adresinden veya 0850 333 77 64 numaralı ücretsiz Müşteri Hizmetlerimizden bize ulaşabilirsiniz.

Ürününüze ait sık sorulan sorulara, güncel haldeki yazılım ve kullanma kılavuzunun dijital kopyasına http://destek.piranha.com.tr adresinden ulaşabilirsiniz.

Merkez Teknik Servis:

Piranha Bilişim Teknolojileri A.Ş

Gültepe Mah. Türe Sk. No: 2/1 34290 Küçükçekmece/ İstanbul Tel: [phone] Faks: 0212 580 05 15

En güncel haldeki servis istasyonlarımızın listesine; www.piranha.com.tr/servislistesi adresinden veya 0850 333 77 64 numaralı ücretsiz Müşteri Hizmetlerimizden ulaşabilirsiniz.

Müşteri Hizmetleri 0850 333 77 64

Piranha Destek Merkezi destek.piranha.com.tr

Teknik servisimize göndereceğiniz arızalı ürünlerin için; lütfen sitemiz üzerinden indirip, doldurduğunuz "Piranha Arıza Bildirim" formunu ve ayrıca faturanızın fotokopsini de ürün beraberinde göndermeyi unutmayınız.

Kullanıma Hatalarına İlişkin Bilgiler

• Cihazınızı ısıtma aygıtlarına yakın yerde tutmayınız.
• Cihazınızı nemli ve ıslak ortamlarda bulundurmayınız ve kullanmayınız.
• Cihazınız, +45 ve -10 dereceleri arasında ideal performansında çalışmaktadır. Daha yüksek veya düşük sıcaklıklarda kullanmayınız.
• Cihazınızı güneş ışığını doğrudan alan yerlerde bulundurmayınız.
• Cihaza darbe uygulamayınız ve düşürmeyiniz.
• Cihaza yükleyeceğiniz uygulamaları mutlaka virüs taramasından geçiriniz.

Kullanım, Kurulum, Bakım ve Basit Onarımda Uyulması Gereken Kurallar

• Cihazın power (güç) tuşuna basarak kurulumu sağlayıp kullanıma başlayabilirsiniz.
• Cihazın temizliği için kesinlikle sıvı madde (kolonya, alkol, tiner vb.) kullanmayınız.
• Cihazınız veya aksesuarlarını sıvı dolu kapların yakına koymayınız. Kısa devreye sebep olup elektrik çarpılmasına maruz kalabilirsiniz.
• Pilli bir cihaza veya aksesuara sahipseniz; pilleri ateşe atmayınız. Aksi takdirde pil yanıp, patlamaya neden olabilir.

Taşıma ve Nakliyede Dikkat Edilecek Hususlar

• Cihazınızı satın almış olduğunuz yerden hasarsız ve eksiksiz bir biçimde teslim aldığından emin olunuz. Aksesuar eksikliği veya cihazın hatalı depolama koşullarından dolayı kırık gibi çıkması durumlardan satıcıyı mağaza içinde anına bildiriniz. Gerekirse ürünü teslim almayınız. Ürünü teslim almanız durumunda yasal herhangi bir hak iddia etmeniz mümkün değildir.
• Cihazınızı taşıma veya nakliye esnasında herhangi bir darbeye maruz bırakmayacak gerekli önlemleri alınız.
• Cihazınızı kargo veya posta yoluya herhangi bir yere gönderirken mutlaka "sağlam bir koli içine" hasar görmeyecek şekilde ambalajlamasını yapınız.

Ürününüzün orjinal ambalajını satın alma tarihinden itibaren asgari 6 ay saklayınız.

Tüketicinin Seçimlik Hakları

Malın ayıplı olduğunu anlaşılması durumunda tüketici, 6502 sayılı Tüketicinin Korunması Hakkında Kanunun 11 inci maddesinde yer alan;

Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,

Satılanı alikoyup ayıp oranında satış bedelinden indirim isteme,

Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme,

İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini kullanabilir. Saticı, tüketicinin tercih ettiği bu talebi yerine getirmekle yükümlüdür.

Tüketicinin, ücretsiz onarım hakkını kullanması halinde malın;

Garanti süresi içinde tekrar arızalanması,

Tamiri için gereken azami sürenin aşılması,

Tamirinin mümkün olmadığını, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi durumlarında;

tüketici malın bedel iadesini, ayıp oranında bedel indirimini veya imkân varsa malın ayıpsız misli ile değiştirilmesini satıcıdan talep edebilir.

Satıcı, tüketicinin talebini reddedemez. Bu talebin yerine getirilmemesi durumunda satıcı, üretici ve ithalatçı müteselsilen sorumludur.

Satici tarafından Garanti Belgesinin verilmemesi durumunda, tüketici Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğüne başvurabilir.

Tüketici, çıkabilecek uyuşmazlıklarda şikayet ve itirazları konusundaki başvuruları yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.

Ana Özellikler

Ana Özellikler

• USB disk, SD kart oynatabilme.
- FM radio
- Yayın istasyonları için otomatik hafıza işlevi
• LED ekran
- AUX girişi
- Saat işlevi (24 saat sistemi)
- Çok işlevli kızılötesi uzaktan kumanda

- Otomatik hafıza işlevi. Güç kesilirse cihaz, Ses, FM bandı vb. son oynatma modu bilgilerini hatırlar.

- USB disk ya da SD kartı takmak ya da çıkarmak için cihazın kapatılması gerekmez.

- Dijital sıkıştırılmış müzik dosya formatlarını çalabilme (İlgili formatlar).

Dikkat Edilecek Hususlar

• Güvenli sürüşünüzü etkileyecek her türlü işlem güvenle park ettikten sonra yapılmalıdır.
• Aşırı düşük ya da yüksek sıcaklıkta, örneğin aracın çalıştırma anındaki sıcaklığı -10 ila 55 C sınırları dışındaysa cihazı çalıştırmayın.
• Herhangi bir kısa devre ya da diğer kazaları önlemek için cihazın içine herhangi bir metal nesne (vida, bozuk para ya da aletler) düşürmeyin.
• Herhangi bir kısa devreyi önlemek için otomatik antene topraklayıcı bir iletkenle dokun-mayın.
• Aracın çalıştırılması sırasındaki ani yüksek voltaj nedeniyle, lütfen cihazı, aracı tam olarak çalıştırdıktan sonra açın ve araç stop edilmeden önce kapatın.
• USB oynatırken lütfen oynaticıyı kıracak bir darbeden kaçının ve oynatmayı durduracaksanız USB'yi çıkarın.
• Herhangi bir USB ya da SD kart takarken, lütfen saç ya da diğer pisliklerin USB ya da SD kart yuvasına girmesini önleyin.

Panel Tuşları Fonksiyonu ve İşletimi

Panel Tuşları Fonksiyonu ve İşletimi

1. GÜÇ (☐) / MOD: Açmak için bu tuşa kısa basın; Açıktan sonra MODE seçimi (RADIO-USB-SD-AUX IN) için yeniden basın. Cihazı kapamak için bu tuşa uzun basın.

2. MUTE/CLK (Saat): Cihaz çalışırken, MUTE (Ses kesme) fonksiyonu için kısa bir süre bu tuşa basın. Saati (CLK) görüntüleyebilmek için uzun süre basılı tutun; Saat ayarı için bu tuşa tekrar uzun süre basılı tutun. Saat ayarı için, SEL tuşunu yukarı veya aşağı doğru çevirerek saat ayarını yapın, tekrar SEL tuşuna tıklayın ve dakika ayarını aynı saat ayarı gibi yapın, onaylamak için kısa süre CLK tuşunu tıklayın ve kayıt edin.

3. NEXT (▶▶): USB/ SD oynatma modunda sonraki şarkı için kısaca basın; Hızlı ileri sarmak için uzun basın. FM modunda yarı otomatik ileri tarama için kısa basın, manuel ileri tarama için uzun basın.

4. PREV (◀◀) : USB/ SD oynatma modunda önceki şarkı için kısaca basın; Hızlı geri sarmak için uzun basın. FM modunda yarı otomatik geri tarama için kısa basın, manuel geri tarama için uzun basın.

5. BAND/ AMS: FM modu altında, FM1/ FM2/ FM3 seçmek için kısa bir süre bu tuşu tıklayın; Radyo fekansını kaydetmek için hafızaya almak istediğiniz tuşa kısa süre basın; otomatik tarama fonksiyonu için Band/ AMS tuşuna uzun süre basın. USB/ SD modu ve Klasör seçme özelliği için kısa bir süre "BAND/ AMS" tuşuna basın ve ardından klasördeki şarkıları seçmek için herhangi bir numara seçin.

6. RPT: USB/ SD modunda "Şarkı Tekrar" ya da Tümü Tekrar modları arasında geçiş yapmak için bu tuşa basın. FM modu altında işlevi yoktur.

7. RDM: USB/ SD modunda, rasgele oynatmak için bu tuşa kısa basın. FM modu altında işlevi yoktur.

8. PLAY/ PAUSE (▶II): USB/ SD oynatımı sırasında, bu tuşa PAUSE için basın; PLAY için yeniden basın.

Panel Tuşları Fonksiyonu ve İşletimi

1. INT: USB/ SD modunda, INT açıken, tüm dijital sıkıştırılmış müzik dosyalarını tek tek 10'ar saniye tarar. FM modu altında işlevi yoktur. Varsayılan INT ayarı Kapalı'dır. INT Açık/ Kapalı seçimi için bu tuşa kısa basın.
2. DIR + : USB/ SD modunda, ileri yönde klasörlere erişim için bu tuşa uzun basın.
3. DIR - : USB/ SD modunda, geri yönde klasörlere erişim için bu tuşa uzun basın.

4. SEL (SELECT): SEL düğmeleri ses kontrolü ve menü düğmeleri (+)(-) Bas/ Tiz/ Sağ-Sol Dengesi/ Ön-Arka Dengesi içindir.
   a. Büyük döner SEL düğmesine bastıktan sonra çevirerek aşağıdaki seçimleri yapabilirsiniz: Bas (BAS) → Tiz (TRE) → Sağ/ Sol (BAL) → Ön/ Arka (FAD) → LOUD Kapalı → EQ Kapalı — Seo (VOL)
   b. Ses Kontrolü:

5. Ses modu varsayılan ses kontrol modunda ayarlandığında, SEL düğmesinin sağa ya da sola çevirerek istediğiniz ses düzeyini ayarlayın.

6. Ses modu varsayılan ses kontrol modundan ayarlanmadığında, LED ekranda "VOL" görünene kadar SEL düğmesine art arda basın, ardından ses düğmesini çevirin. Bu şekilde sesi istediğiniz gibi ayarlayabilirsiniz.

c. Bas Kontrolü:

1. LED ekranında "BAS" gösterilene kadar SEL düğmesine art arda basın.
2. Ses düğmesini SEL çevirerek bası ayarlayabilirsiniz.

d. Tiz Kontrolü:

1. LED ekranında "TRE" gösterilene kadar SEL düğmesine art arda basın.
2. Ses düğmesini SEL çevirerek tizi ayarlayabilirsiniz.

e. Sol – Sağ Dengesi için BAL Kontrolü:

1. LED ekranında "Bal" gösterilene kadar SEL düğmesine art arda basın.
2. SEL düğmesini sağa ya da sola çevirerek sol-sağ hoparlör dengesini ayarlayabilirsiniz.

f. Ön – Arka Dengesi için FAD Kontrolü:

Panel Tuşları Fonksiyonu ve İşletimi

1. LED ekranında FAD gösterilene kadar SEL düğmesine art arda basın.
2. SEL düğmesini sağa ya da sola çevirerek ön -arka hoparlör dengesini ayarlayabilirsiniz.

13. Dijital Tuşlar:

1-6: FM modunda, dijital tuşlara 1\~6 kısa basarak ön kayıtlı istasyona ulaşabilirsiniz. Uzun basıldığında geçerli FM bandını istediğiniz istasyon numarasına kaydedebilirsiniz. USB/ SD modunda, önce AMS'ye basın, ardından klasördeki şarkıy seçmek için herhangi bir dijital tuşa kısaca basın.

Dijital Tuş -10/+10: USB/ SD modunda, -10/+10 için bu tuşa kısa basın. Örneğin o anda 15 no'lu şarkı çalmasını istiyorsanız -10 ardından 5'e basın.

Klasör Seçme

USB/ SD modu ve Klasör seçme özelliği için kısa bir süre "BAND/ AMS" tuşuna basın ve ardından klasördeki şarkıları seçmek için herhangi bir numara seçin.

Uzaktan Kumanda

Uzaktan Kumanda

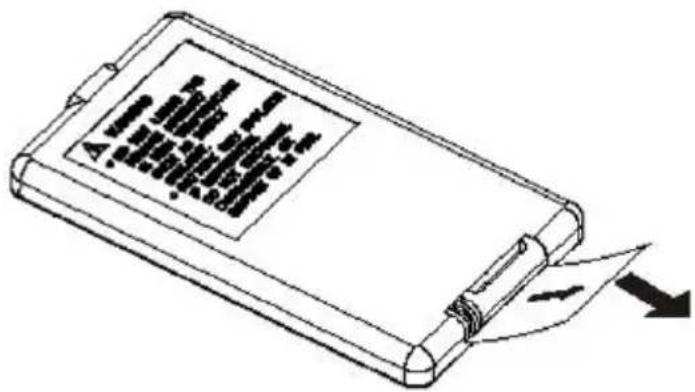

Dikkat: Uzaktan kumandayı kullanmadan önce kumandanın altındaki ince plastik çıkarılmalıdır. Aksi halde cihaz çalışmaz.

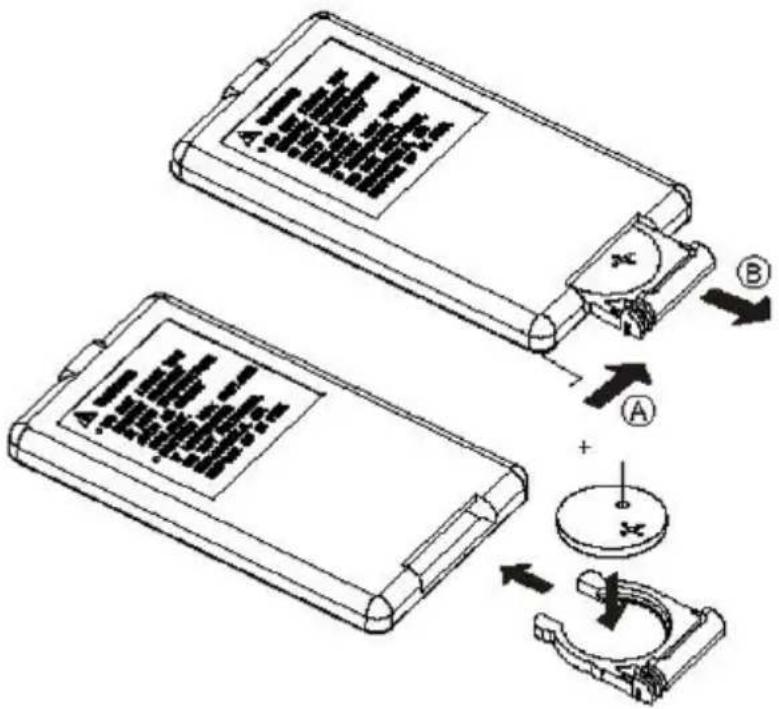

Pil bittiğinde lütfen aşağıda gösterilen şekilde yeni pil takın.

Uzaktan Kumanda

Pil bittiğinde lütfen aşağıda gösterilen şekilde yeni pil takın.

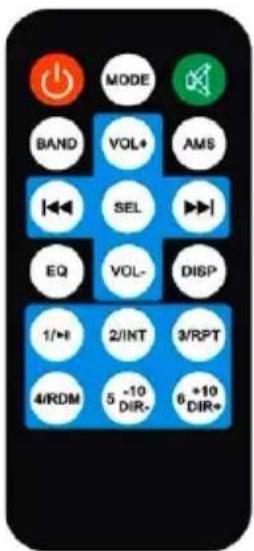

Uzaktan Kumanda İşlevi

Uzaktan Kumanda İşlevi

1. Cihazı açmak/ kapamak için bu tuşa basın.
2. MODE: FM-USB-SD-AUX (varsa AUX) arasında geçiş için.
3. MUTE (Sessiz): MUTE işlevi için bir kez basın, sesi yeniden geri getirmek için bir kez daha basın.
4. USB/SD oynatma modunda önceki şarkı için kısaca basın; hızlı geri sarmak için

Uzaktan Kumanda İşlevi

uzun basın. FM modunda yarı otomatik geri tarama için kısa basın, manuel geri tarama için uzun basın.

1. ➤: USB/ SD oynatma modunda sonraki şarkı için kısaca basın; hızlı ileri sarmak için uzun basın. FM modunda yarı otomatik ileri tarama için kısa basın, manuel ileri tarama için uzun basın.

2. BAND: FM modunda, FM1/ FM2/ FM3 bantlarına geçiş için basın; ön kayıtlı istasyon için dijital tuşlara basın.

3. VOL- : Sesi kısar.

4. VOL+ : Sesi açar.

5. DISP: Saati kontrol etmek için bu tuşa kısa basın.

6. SEL: Bkz. panel tuşu işlevi SEL. efekti ayarlamak için yalnızca VOL (-/+) tuşunu kullanın.

7. EQ: CLASSIC/ POP/ ROCK/ EQ/ kapalı ekolayzır seçimleri için kısa basın. Düğme ışıklarının Açık/ Kapalı (varsayılan ayar AÇIK'tır) ayarı için uzun basın.

8. AMS: FM modunda, otomatik tarama işlevi için uzun basın. USB/ SD modunda, bu tuşa kısa basın ve ardından klasördeki şarkıları seçmek için dijital tuşlara basın.

9. ▶II: USB disk ya da SD kart oynatirken, bu tuşa PAUSE için basın; PLAY için yeniden basın.

10. INT: USB/ SD modunda, INT açıken, tüm dijital sıkıştırılmış müzik dosyalarını tek tek 10'ar saniye tarar. FM modu altında işlevi yoktur. Varsayılan INT ayarı KAPALI'dır. INT Açık/Kapalı seçimi için bu tuşa kısa basın.

11. RPT: USB/ SD modunda ŞARKI TEKRAR ya da TÜMÜ TEKRAR modları arasında geçiş yapmak için bu tuşa basın. FM modu altında işlevi yoktur.

12. RDM: USB/ SD modunda, rasgele oynatmak için bu tuşa kısa basın. FM modu altında işlevi yoktur.

13. DIR+ : USB/ SD modunda, ileri yönde klasörlere erişim için bu tuşa uzun basın.

14. DIR- : USB/ SD modunda, geri yönde klasörlere erişim için bu tuşa uzun basın.

Uzaktan Kumanda İşlevi

19. Dijital Tuşlar:

- 1-6: FM modunda, dijital tuşlara 1\~6 kısa basarak ön kayıtlı istasyona ulaşabilirsiniz. Uzun basıldığında geçerli FM bandını istediğiniz istasyon numarasına kaydedebilirsiniz. USB/ SD modunda, önce AMS'ye basın, ardından klasördeki şarkıli seçmek için herhangi bir dijital tuşa kısaca basın.

- Dijital Tuş -10/+10: USB/ SD modunda, -10/+10 için bu tuşa kısa basın. Örneğin o anda 15 no'lu şarkı çalmasını istiyorsanız -10 ardından 5'e basın.

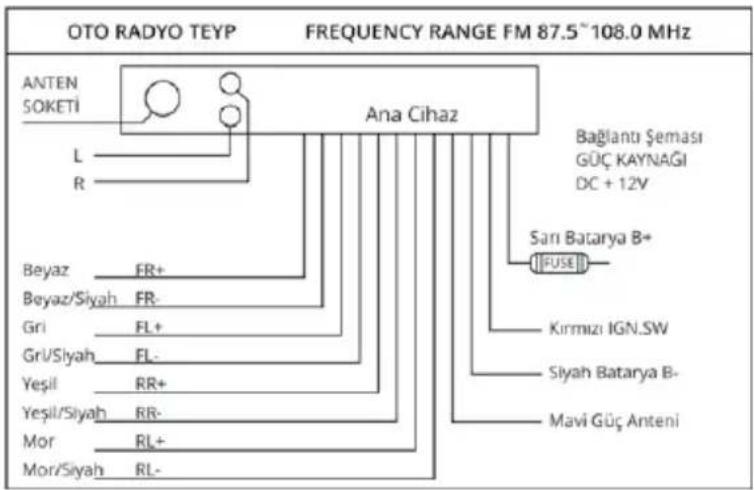

Bağlantı Şeması

Bağlantı Şeması

Güç Kaynağı: DC 12V

FM Frekans Aralığı: 87,5 MHz \~ 108,5 MHz

Teknik Özellikler

Teknik Özellikler

Ürünlerin teknik ve güncel bilgileri için resmi web sitemizi ziyaret ediniz. Ürünlerde değişiklik yapma hakkı saklıdır.

FM Radyo	87,5 MHz ~ 108,5 MHz
Ses Çıkış Gücü	4x50W
Ekran	LED
Gerilim	12-13,5V
İşletim Sıcaklığı	-20 ~65'C
SD Kart Yuvası	Var
Uzaktan Kumanda	Var
USB	2.0

Enerji Tüketimi Açısından Verimli Kullanım

Cihazı kullanmadığınız zaman kapalı olduğundan emin olunuz.

Periyodik Bakım ve Onarım

• Cihaza ait (varsa) periyodik bakım ve ayrıca onarımlar yalnızca yetkili teknik servisler aracılığı ile yapılır.
• Cihazına ait kendi kendinize gerçekleştirileceğiniz herhangi bir periyodik bakım veya onarım bulunmamaktadır.
• Piranha yetkili servisleri haricinde, cihazın içine yapılacak her türlü müdahalelerde cihazınız garanti dışı olur.

Garanti Süresi ve Kullanım Ömrü

• Bu ürünün garanti süresi 2 (iki) senedir.
  • T.C. Gümrük ve Ticaret Bakanlığınca tespit edilen kullanım ömrü 10 (on) senedir.

Üretici Firma İletişim Bilgileri

Elecsource Technology Co., Ltd

İthalatçı Firma ve Yedek Parça Tedarik Merkezi İletişim Bilgileri

Piranha Bilişim Teknolojileri A.Ş.

Gültepe Mah. Türe Sk. No: 2/1 34290 Küçükçekmece/ İstanbul

Tel: [phone] Faks: 0212 580 05 15

www.piranha.com.tr [e-mail] http://destek.piranha.com.tr

Notlar

Bu garanti belgesindeki olabilecek tipografik yazım veya baskı hatalarından Piranha Bilişim Teknolojileri A.Ş. sorumlu değildir.

Bu kullanma kılavuzu çevreye zarar vermeyecek ve geri dönüşüme uygun olacak şekilde üretilmiştir.
