KULLANIM KILAVUZU CD7326U-OR VDO

• Sadece 24 volt DC eksi topraklı elektrik sisteminde kullanın.
• Cihazı monte ederken ve bağlarken araç akü- sü eksi kutubunun bağlantısını kesin.
• Sigortayı değiştirirken, aynı amper değerinde bir sigorta kullandığınızdan emin olun. Yüksek amper değerinde bir sigorta kullanmak cihazda ciddi hasara neden olabilir.
• Cihazı sökmeye teşebbüs ETMEYİN. Optik alıcıdaki lazer ışınları göz için tehlikelidir.
• Pim veya yabancı nesnelerin cihazın içine girmediğinden emin olun; bu gibi bir durum arızalara veya elektrik çarpması ya da lazer ışınına maruz kalma gibi güvenlik riskleri oluşturabilir.
• Arabayı sıcak veya soğuk hava koşullarında uzun bir süre park halinde biraktiysanız, cihazı çalıştırmadan önce araba içindeki sıcaklığın normale dönmesini bekleyin.
• Ses seviyesini dışarıdaki uyarı seslerini duya-bilecek bir düzeyde bırakın (kornalar, sirenler, vs.).

CD Notlari

• Kusurlu veya tozlu CD çalma, seste atlamalara neden olabilir.
  • CD'leri gösterildiği gibi tutun.
• Etiketsiz yüzeye dokunmayın.
• Bir diskin her iki tarafına da herhangi bir mühür, etiket veya veri koruma katmanı ekle-meyin.
• Bir CD'yi doğrudan güneş ışığına ya da aşırı ısıya maruz bırakmayın.
• Kirli bir CD'yi bir temizleme bezi ile merkezden dışarıya doğru silin.
• Asla benzin ya da alkol gibi çözücüler kullan- mayın.
• Bu cihaz 8 cm'lik (3 inçlik) CD'leri çalamaz. ASLA 8 cm'lik CD içeren bir adaptör ya da düzgün olmayan bir CD yerleştirmeyin. Cihaz CD'yi dışarı çıkaramayabilir, bu da arızalanmaya yol açar.
• Disk üzerinde yabancı bir cisim bulunamaz. Yabancı cisim içeren bir diskten kaynaklanan hasar garanti kapsamına girmez.

- Ses seviyesini çok fazla yükseltmeyin; böyle bir durumda dışarıdaki sesler engelleneceği için araç sürüşü tehlikeli hale gelir. Herhangi bir karmaşık işlem yapmadan önce arabayı durdurun.

▶DiKKAT

• Kapağı AÇMAYIN ve kendiniz tamir etmeye kalkışmayın. Yardım için satıcınıza ya da tecrübeli bir teknisyene danışın.
• Sıradan CD'lere ek olarak, bu cihazda CD - R, CD - RW veya MP3 çalabilirsiniz.

Not:

Sistem sadece İngilizce harfleri ve numara görüntülemeyi destekler, diğer harfleri gösteremez ya da göstermez *

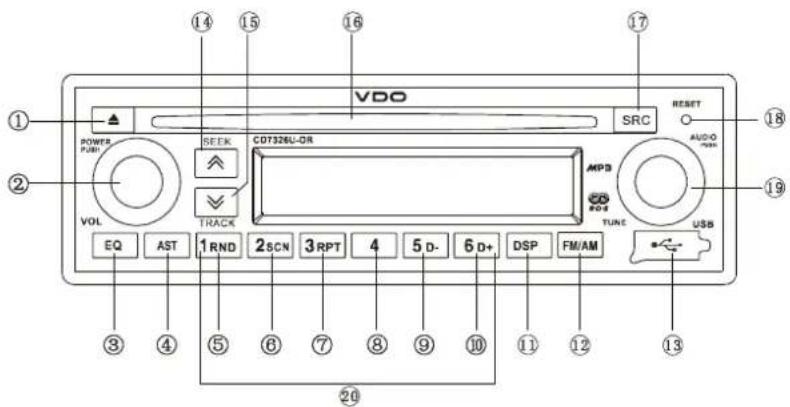

■Panel Kontrolleri

(1) Disk çıkarma
(2) Sesi ayarlamak için çevirin. Radyo: sessiz
CD/MP3: Duraklat
Kapatmak için basılı tutun (2 san.)
(3) EK ayar düğmesi
(4) 1-6 Hazir ayar
otomatik istasyon arama
(5) kanal 1/rastgele çalma
(6) kanal 2/tanıtım çalma (10 san.)
(7) kanal 3/tekrar çalma
(8) kanal 4
(9) kanal 5/MP3 klasörü geri
(10) kanal 6/mp3 klasörü ileri

(11) CD konumunda çalma süresi ve saat gösterme.

Dönüş ve klasör adını/dosya adını/ID3

ETİKETİNİ/sistem saatini çevirme

Radyo konumunda PTY bilgisini ve sistem

saatini gösterme.

(12) Frekans bandı seçme

(13) USB bağlantısı

(14) Onceki parçayı seçme

(15) Sonraki parçayı seçme

(16) Disk yuvası

(17) SCR tuşu (EKRAN)

Radyo

Disk çalma (disk içindeyken)

USB (USB takiliyken)

AUX GİRİŞİ

(18) Sifirlama düğmesi boşluğu

(19) VOL/BAS/TRE/BAL/LOUD/FAD/AF/TA/PTY seçmek için basın,

RADYO ayarlamak için VOL düğmesini döndürün: Radyo kanalını ayarlamak için çevirin CD /MP3: Onceki/sonraki parçayı seçmek için döndürün

(20) 1-6 Hazır ayarı

Hazır ayarlı istasyonu açmak için basın. İstasyonu kaydetmek için 2 saniyeden fazla basılı tutun.

Çalıştırma kılavuzu

■Çalıştırma kılavuzu

Disk Takma/Çıkarma

Yükleme: Diski yuva içine yerleştirin. Çıkarma: Diski çıkarmak için basın.

BAND (frekans bandi) modu

BAND'I değiştirmek [FM/AM] için düğmeye basın. FM1x FM2 x FM3 x MW1 x MW2

SRC

Bir ya da birçok kez farklı bir fonksiyonu seçmek için [SRC] düğmesine basın. Modlar aşağıdaki gibidir: Radyo - CD - USB - AUX GİRİŞİ modu

Otomatik Hafızaya Alma

Radyo modu:

Hazır ayarlı 1-6 istasyonlarının her birini 10 saniye taramak için [AST] düğmesine basın. [AST] düğmesine 2 saniyeden fazla sürekli basılı tutun ve 6 en güçlü istasyon otomatik olarak 1-6 düğmelerinin hafızasına kaydedilmiş olur.

SEEK (arama) modu

Disk/USB çalma: ıtuşunəbasın ve sonraki veya önceki parçayı seçmek için [TUNE] düğmesini döndürün. Hızlı ileri ya da geri sarma moduna geçmek için ıtuşunəbasılı tutun.

EQ LOUD (yüksek ses) modu

POP - CLASSIC - ROCK - JAZZ EQ - OFF ses efektleri için [EQ] ayar düğmesine basın VOL / BAS / TRE / BAL / FAD / LOUD / AF / TA / PTY ayarları için [TUNE] düğmesine basın, değerleri ayarlamak için [VOL] düğmesini çevirin.

Saat ayari

Radyo modunda iken:

PTY bilgisi/zamanı göstermek için [DSP] düğmesine basın. Zamanı görüntüleme menüsünde iken:

Yeniden 2 saniyeden fazla basın ve zaman ayarı konumuna girin. Dakika işareti ekranda yanıp sönecektir. Dakikayı/saati değiştirmek için [TUNE] düğmesine basın ve saati ya da dakikayı ayarlamak için [VOL] düğmesini çevirin. Ayarlama tamamlandısa, tekrar [DSP] düğmesine basın ve saat ayarından çıkmak için 5 saniyeden fazla basılı tutun. MP3 dosyası çalarken: Klasör/dosya ismini ve ID3 ETİKETİNİ görüntülemek için [DSP] düğmesine basın.

Sistem ayarı

Zamanı görüntüleme menüsünde değilken: Sistem ayar menüsüne girmek için [DSP] düğmesine basılı tutun ve değeri ayarlamak için [VOL] düğmesini döndürün. BEEP - TA VOL - RETUNE

BEEP sesi ayarı. Ses ayarı "DEVREDE" ("ON") iken, tuşlar basıldığında BEEP sesi çıkartır. Ses ayarı "DEVRE DIŞI" ("OFF") iken, tuşlar basıldığında ses çıkarmaz.

TA VOL ayarı: Cihazın ses ayarı. TA bilgisi içeren bir RDS İstasyon durumunda, değeri ayarlamak için [VOL] düğmesini döndürün.

RETUNE: FM modundayken, RDS'le otomatik aramanın TA zaman aralık bilgisini ayarlayın.

“L” ayarı, TA zaman aralığını 180 saniye otomatik aramak içindir. “S” ayarı, TA zaman aralığını 45 saniye otomatik aramak içindir.

MP3 Parça Arama

USB/MP3 modu:

"TRK SCH" modunu seçmek için [AST] düğmesine basın.

[TUNE] düğmesine bastığınızda LCD ekranda "000" gösterecektir.

İstenilen parça numarasının ilk hanesini ve ondalık hanesini değiştirmek için [TUNE] düğmesine basın. İlk haneyi ayarlamak için [VOL] düğmesini döndürün ve onaylamak için [TUNE] düğmesine basın.

Bu komut parça numarasının ondalık ve yüzelik hanesini ayarlamak için de kullanılır.

RDS

AF/TA ayarları yapmak için [TUNE] düğmesine basın. AF/TA fonksiyonunu açmak veya kapatmak için [VOL] düğmesini döndürün.

PTY fonksiyonu için [TUNE] düğmesine basın, [VOL] Düğmesini döndürün, NEWS ve POP program türünu görüntüleyin.

USB MP3/WMA Genel bakış

NEWS (HABERLER) görüntülenirken karşı hazır ayarı seçmek için 1-6 düğmesine basın

1-SPOR / 2-DRAMA / 3-KÜLTÜR / 4-HAVA / 5-SEYAHAT / 6-SOSYAL

POP görüntülenirken, karşı hazır ayarı seçmek için 1-6 düğmesine basın

1-ROCK / 2-EASY / 3-LIGHT / 4-CLASSICS / 5-JAZZ / 6-FOLK

■USB MP3/WMA Genel bakış

Mp3 ile ilgili notlar

- MP3, MPEG Ses Katmanı 3'ün kısaltmasıdır ve bir ses sıkıştırma teknolojisi standardı anlamına gelir.

Bu ürün CD-ROM, CD-R veya CD-RW disklerindeki MP3 dosyalarını çalabilir.

Cihaz ISO 9660 ile uyumlu formatta yazılmış MP3 dosyalarını okuyabilir. Ancak paket yazma yöntemi ile yazılmış MP3 verilerini desteklemez.

• Cihaz ".mp3" uzantısından farklı bir dosya uzantısına sahip Mp3 dosyasını okuyamaz.
• Uzantısı ".mp3 " olan fakat MP3 olmayan bir dosya çaldığınızda, biraz gürültü duyabilirsiniz.
• Bu kılavuzda, PC terminolojisinde "MP3 dosyası" ve "klasör" olarak kullandığımız tabirleri "Parça" ve "Albüm" olarak kullanırız.
• Kök dizin dahil olmak üzere maksimum dizin seviyesi 8'dir. Disk başına maksimum dosya ve klasör sayısı 256'dır.
• Cihaz, parçaları parça numara sırasına göre çalmayabilir.

- Disk hem müzik parçaları hem de MP3 dosyaları içeriyorsa, cihaz sadece müzik parçalarını çalar.

- Bir 8 kbps ya da VBR ^1 diski caldığında, pencerede görünen geçen çalma süresi doğru olmayacaktır; tanıtım çalmaları da doğru olmayabilir.

MP3 dosyalarını içeren kendi CD-R veya CD-RW oluştururken dikkat edilecekler

• Yüksek kaliteli müzik keyfi için, dosyaları 44,1 kHz örnekleme frekansı ve 128 kbps sabit bit hızı ile MP3 dosyalarına dönüştürmenizi öneririz.
• Disk başına 256 MP3 dosyadan fazla KAY-DETMEYİN.
• ISO 9660 uyumlu format için kök dizin (klasör) dahil olmak üzere iç içe maksimum klasör derinliği 8'dir.
• CD-R diski kullanıldığında, sadece son-landırılmış disklerin çalması mümkündür.
• MP3 dosyaları CD-R ya da CDRW diskine yazıldığında, bir müzik diski olarak DEĞİL de bir veri diski olarak biçimlendirildiğinden emin olun.

• Disk üzerine MP3 dosyaları ile birlikte gereksiz klasörleri ve MP3 olmayan dosyaları yazma-malısınız. Aksi taktirde cihaz MP3 dosyalarını çalmaya başlayana kadar uzun zaman geçecektir.

• Bazı CD-R ya da CD-RW medyaları ve veriler, üretim kalitesine bağlı olarak düzgün yazılmış olmayabilir. Bu durumda, veri doğru çoğaltılamaz. Yüksek kaliteli bir CD-R veya CD-RW diskin kullanılması tavsiye edilir.

• Bir Albüm ya da bir Parçan isminin en fazla 16 karakteri görüntülenir. ID3 TAG sürüm 1.x gereklidir.
• Not: cihaz parçaları diske yazdığız sıraya göre çalmayabilir.

USB İle İlgili Notlar

• USB fonksiyonları (flash bellek türü) MP3 müzik çalma
  • 2'si 1 arada USB flaş bellek desteği
• FAT 12 / FAT 16 / FAT 32 formatları desteklenir.
• Dosya adı: 64 bayt/dizin ismi: 64 bayt/etiket ismi: 30 bayt.
• Etiket (id3 etiket sürüm 2.0) - isim/sanatçı/album: 32 bayt destek
• USB 1.1 desteği, USB 2.0 desteği (2.0 için hız performansı USB 1.1 gibidir)
• Tüm USB aygıtları cihazla uyumlu değildir.
• USB bağlantısının desteklediği maksimum çalışma gücü 500 mA'dır.

1.VBR: Değişken Bit Hızı

Elektrik Bağlantıları

■Elektrik Bağlantıları

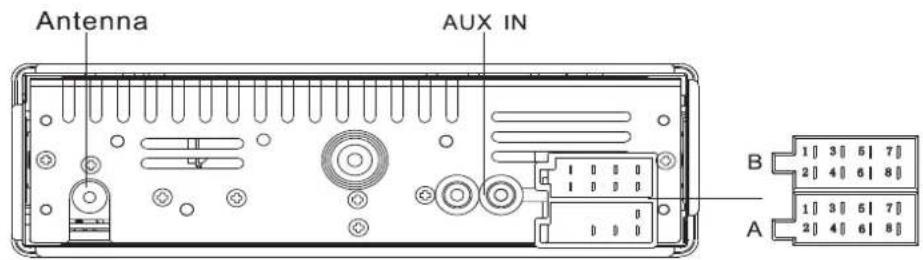

Kablo Şeması

Yer Fonksiyon Yer Fonksiyon
A1 Fonksiyonu Yok B1 Arka Sağ+
A2 Telefon Sessiz Yüksek B2 Arka Sağ-
A3	Telefon Sessiz Düşük	B3	Ön Sağ+
A4 Kontak B4 Ön Sağ-
A5 Anten kumandası B5 Ön Sol+
A6 Aydınlatma B6 Ön Sol-
A7 Akü + B7 Arka Sol+
A8 Güç Topraklaması B8 Arka Sol-

■Sorun giderme

Herhangi bir sorunun yaşandığını düşünüyorsanız, acil olarak sistemi kapatın. Cihazı doğal olmayan koşullarda kullanmayın; örneğin cihaz sessizse veya cihazdan duman ya da kötü bir koku geliyorsa, bu durum yangına veya elektrik çarp-

masına neden olabilir. Hemen kullanmayı bırakın ve cihazı satın aldığınız mağazayı arayın. Asla cihazı kendiniz tamir etmeye çalışmayın çünkü bunu yapmak tehlikelidir.

Seçenek Seçilebilir değerler Fonksiyon
Genel
Elektrik yok ya da ses yok	Araba kontağı çalıştırılmamış	Araç anahtarınızı ACC ya da ON konumuna getirin
	Araba kontağı çalıştırılmamış.	Sigortayı değiştirin
	Ses çok düşük	Sesi kontrol edin veya sessiz modun açık/kapalı olduğuna bakın
	Yukarıdaki çözümler yardımcı olmazsa	SIFIRLA düğmesine basın
Disk
Disk içeride ama ses yok	Disk ters konulmuş	Diski, etiket tarafi yukarı gelecek şekilde yerleştirin
	Disk kirli veya hasarlı Diski temizleyin ya da farklı bir disk takın
Disk sesi atlıyor ve ses kalitesi düşük	Disk kirli veya hasarlı	Diski temizleyin ya da farklı bir disk takın
Radyo
Yayınlar çok gürültülü	İstasyon çok uzakta ya da sinyaller çok zayıf	Sinyal seviyesi yüksek diğer istasyonları seçin
Hazır ayar istasyonları kaybolmuş	Akü kablosu düzgün olarak bağlanmamış	Akü kablosunu her zaman canlı kutuba bağlayın.
Hata Ekran İletileri
CD ERR	Disk ters konulmuş	Diski, etiket tarafi yukarı gelecek şekilde yerleştirin
	Disk biçimi desteklenmiyor ya da dosya tarihi yanlış	Diski kontrol edin

Sorun giderme

Seçenek Seçilebilir değerler Fonksiyon
	Disk yanlış	Diski çıkarmak için ▲ düğmesine 2 saniyeden fazla basın. ▲ düğmesine basılmasına rağmen disk çıkmıyorsa, RESET düğmesine basın ve diski çıkarmak için düğmesine 2 saniye basılı tutun. Disk hala çıkmıyorsa, satıcınıza danışın.

Not:

Standart olmayan bir disk veya kart yerleştirirse, düğmesini 5 saniyeden uzun basılı tutun ve disk zorla çıkartılmış olur.

■Teknik Özellikler

Genel

Güç kaynağı: 24 V DC negatif topraklı

Maksimum güç çıkışı: 10 W x 4 kanal (8 Ω)

Uygun hoparlör empedansı: 8 Ω

Sigorta özel.: 5 A

Değişik bit hızındaki MP3'ler için ESP zamanları farklı olacaktır. 128

Kbps MP3 dosyasının bit hızı 40 saniyedir.

FM Stereo Radyo

Frekans mesafesi: 87,5 - 108,0MHz

Kullanılabilir hassasiyet: <14dBμ

Frekans yanitı: 50Hz-10KHz

Stereo ayırımı: ≥22dB (1KHz)

İmaj yanıt oranı: ≥40dB

EĞER yanıt oranı: ≥60dB

Sinyal/parazit oranı: ≥50dB

AM (MW) Radyo

Frekans mesafesi:	522-1620KHz
Kullanılabilir hassasiyet:(S/N=20dB):	< 35dBμ

Disk Çalar

Sistem:	Disk dijital ses sistemi
Frekans yanitı:	50Hz - 20KHz
Sinyal/parazit oranı:	>72dB(dBA)
Toplam harmonik distorsiyon:	1%’den az (1KHz)
Kanal ayırımı:	>55 dB

Not:

Özellikler ve tasarım, teknolojik gelişmeler doğrultusunda önceden haber verilmeksizin değiştirilebilir.

Continental Trading GmbH

Sodener Str. 9

65824 Schwalbach

Germany

Support & Download → www.vdo.com
