KULLANIM KILAVUZU FCM 380 CS FA XS FRANKE

Kullanım ve bakım kılavuzu

1 Giriş.... 156
2 Güvenlik 156
3 Dizgisel kurallar 157
4 Teknik veriler 158
5 Makinenin tanımı 159
6 Kontrol paneli 160
7 Hazırlık 161
8 Mobilyanın hazırlanması ...... 162
9 Kurulum 168
10 Makinenin mobilya bölmesinden çıkarılması 171
11 Haznenin hazırlanması.... 172
12 Öğütücünün hazırlanması ...... 173

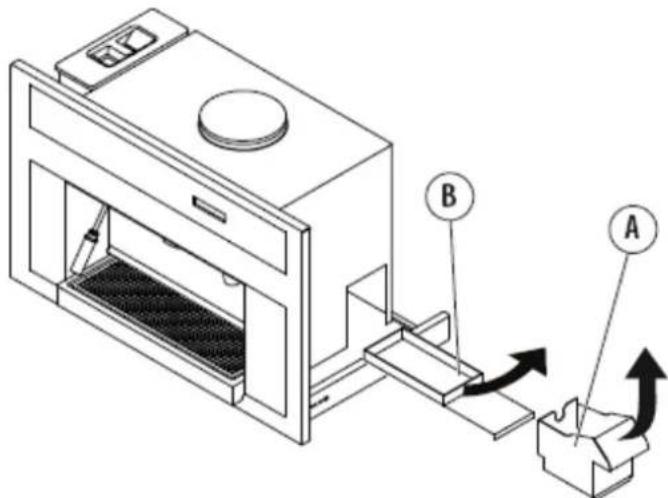

13 Telve çekmecelerinin boşaltılması .. 174
14 Dağıtım bölmesi ışığını açma/ kapama 174
15 Makinenin kullanımı.... 175
16 Temizlik 178
17 Programlama.... 180
18 Arızalar ve ilgili çözümler 189
19 Gösterge işaretleri 190
20 imha 192

Türkçe

1 Giriş

Sayın müşteri, örünümüzü seçtiğiniz için teşekkür ederiz.

Satın almış olduğunuz espresso kahve makinesi uzun ömürlü kalite ve dayanırlılık garanti eden yaratıcı yöntemler ve teknolojilerle tasarlanmış ve üretilmiştir.

Bu kitapçık ürünümüzü satın almanın avantajlarını keşfetmenize yardımcı olacaktır. Makinenizi optimum kapasitesi ile nasıl kullanabileceği, nasıl etkin tutabileceğiniz ve herhangi bir problem olduğunda ne yapmanız gerektiği ile ilgili bilgileri bulacaksınız. Cihazı kullanmadan önce, bu kitapçığı tüm kısımlarıyla birlikte okumanız ve ileride başvurmak üzere saklamanız önerilmektedir.

Üretici ürününde yenilik ve/veya değişiklik yapma hakkını saklı tutar. Bu kitapçığın makinenin ticarileştirilme anındaki teknik durumunu yansıttığı garanti ederiz. Bu vesile ile, değerli müşterilerimizin gerek ürünün veya gerekse kitapçığın geliştirilmesi ile ilgili olası önerilerini belirtmelerini rica ederiz.

Bu cihaz kahve kullanılarak test edilmiştir: özenle temizlenmesine karşın, öğütücünün içerisinde kalıp, nakliye sırasında açığa çıkan bazı kahve artıklarının bulunması mümkündür.

Keyifle okumanızı dileriz.

2 Güvenlik

• Ambalajı çıkardıktan sonra cihazın durumunu kontrol ediniz, şüphe duymanız halinde kullanmayınız ve direk olarak satıcı ile temas kurunuz.
• Ambalaj malzemesi potansiyel tehlike kaynağı olması nedeniyle çocukların erişebileceği yerlerde bırakılmamalıdır. Garantinin geçerliliği sona erinceye kadar ambalajın muhafaza edilmesi tavsiye edilir.

• Makineyi kullanmadan önce ana voltajın makinenin veri plakasındaki bilgilere uyduğundan emin olunuz.

• Kurulum işlemi, yürürlükteki güvenlik standartları ve kalifiye ve deneyimli personeller tarafından yapılmalıdır. Hatalı kurulum kişilerin, eşyaların veya hayvanların zarar görmesine neden olabilir.

• Bu cihaz, sadece mevcut güvenlik standartlarının istediği gibi düzenlenmiş geçerli topraklama sistemine bağlandığı takdirde tamamıyla güvenilirdir. Bu koşula uygunluğunun kontrolü önemlidir, şüphe duymanız halinde, kalifiye personele sistemi dikkatlice kontrol ettiriniz. Üretici yanlış topraklama aygıtından kaynaklanan herhangi bir hasardan sorumlu tutulamaz.
• Cihazın kurulumu esnasında, yürürlükteki standartlarda öngörüldüğü üzere, kontak açıklığı 3 mm'ye eşit veya daha fazla olan bir ana koruma şalterinin kalifiye bir personel tarafından takılması gerekmektedir.
• Çok çıkışı prizli uzatmaların veya elektrik adaptörlerinin kullanımı tavsiye edilmez. Kullanımlarının kaçınılmaz olması halinde, sadece normal veya çoklu adaptörler ve yürürlükteki güvenlik standartlarına uygun uzatmalar kullanınız. Basit adaptör veya uzatmaların üzerindeki KW olarak belirtilen kapasite değerini ve adaptör üzerinde belirtilen maksimum güç değerini asla aşmayınız.
• Espresso kahve makinesi kahve, çay veya sıcak süt gibi sıcak içeceklerin hazırlanması için tasarlanmıştır. Bu cihaz sadece tasarım amacı için kullanılmalıdır. Herhangi bir farklı kullanım yanlış ve dolayısıyla tehlikeli kabul edilmektedir. Üretici yanlış ve uygunsuz kullanımdan doğan herhangi bir hasardan sorumlu tutulamaz.
• Elektrikli bir cihaz kullanırken aşağıdaki güvenlik kurallarına uyulmalıdır:

- el ve ayaklarınız ıslak veya nemli iken cihaza dokunmayınız;

- cihazı çıplak ayakla kullanmayınız;

- uzatmaları duş veya banyo için kullanılan yerlerde kullanmayınız;

- cihazı prizden çıkartmak için elektrik kablosundan çekmeyiniz;

- cihazı atmosferik etmenlere (yağmur, güneş, vs.) maruz bırakmayınız

• cihazın çocuklar veya fiziksel yetkinliğe sahip olmayan kişiler tarafından kullanılmasına izin vermeyiniz.
• Herhangi bir bakım işlemi gerçekleştirmeden önce, cihazın elektrik şebekesine bağlantısını ana şalter vasıtasıyla kesiniz. Makinede elektrik varken asla gövdeden herhangi bir panel çıkarmayınız.
• Günlük temizlik için bu kitapçıkta verilen talimatlara uyunuz.
• Cihazı yıkamak için asla su jetleri kullanmayınız. Makine üzerinde direkt basınçlı su kullanımı elektrikli bileşenlere ciddi şekilde zarar verebilir.
• Bozulma veya yetersiz çalışma durumunda cihazı kapatınız, herhangi bir tamir müdahaleside bulunmayınız; uzman teknisyen çağırınız.
• Herhangi bir onarım, sadece üretici firma veya yetkili merkez tarafından ve orijinal yedek parçalar kullanılarak yapılmalıdır. Bu kurala uyulmaması cihazın güvenliğinin riske atılmasına ve garantisinin iptaline neden olur.
• Cihazın elektrik kablosu kullanıcı tarafından değiştirilmemelidir. Kablonun hasar görmesi halinde, makineyi kapatınız ve yalnızca mesleki açıdan kalifiye bir personele başvurunuz.
• Cihazı artık kullanmamaya karar vermeniz halinde, cihazın elektrik şebekesiyle bağlantısını kesiniz ve suyunun kalifiye bir personel tarafından boşaltılmasını sağlayınız.
• Makinenin etkin olmasını ve düzgün çalışmasını garanti etmek için üretici talimatlarına uyulması, kalifiye personele periyodik bakım işlemlerinin ve tüm emniyet aygıtları ile ilgili bir kontrolün yaptırılması gerekmektedir.
• Ellerinizi veya vücudunuzun herhangi bir yerini kahve dağıtma ağızları yönünde veya buhar ve sıcak dağıtma terminalleri yönünde tutmayınız. Fiskiyelerden çıkan buhar ve su yanıklara sebep olabilir.

• Çalışma koşullarında, buhar ve su fiskiyeleri çok sıcakır ve sadece belirtilen noktalardan dikkatlice tutmalıdır (yanma-önleyici tutma yerleri).

• Makinede elektrik varken asla elektronik düzenine müdahale etmeyiniz.

• Herhangi bir işlem yapmadan önce makineyi tamamen kapatınız ve elektrik şebekesi ile bağlantısını kesiniz.
• Bölmenin aydınlatma ledleri sınıf 2 tipindedir ve bu nedenle bunlara uzun süreyle bakılmamalıdır. Işığı ilgi çekici bulup farlara aşağıdaki bakabileceğilerinden, özellikle küçük çocuklara dikkat ediniz.

Bu belgede belirtilen kurallara uyulmaması insanların, eşyaların veya hayvanların ciddi şekilde zarar görmesine yol açabilir.

Üretici, bu belgede yer alan talimatlara uyulmaması sonucunda meydana gelebilecek zararlardan sorumlu değildir.

Vidaların üzerindeki mühürleme cilasının bozulmasından anlaşılan, makine üzerinde gerçekleştirilen herhangi bir yetkisiz müdahale garantiyi otomatik olarak geçersiz kılar.

3 Dizgisel kurallar

Bu sembol, yaralanmalardan veya makinede olası hasarlardan kaçınmak için ilgili talimatlara harfiyen uymanız gerektiğini belirtir.

Bu sembol makinenin ve ilgili bileşenlerin çalışması ile ilgili ek bilgiler sağlar.

4 Teknik veriler

Elektrik verileri

Besleme gerilimi V 220/230
Frekans	Hz
Emilen maksimum güç W 1200
Elektrik kablosu uzunluğu	mm	2000

Dağıtmasız/kullanılmaksızın makinenin tüketimi

Tam işlevli	kWs
Buharsız, sadece kahve işlevli	kWs	0,037
Sadece buhar kabı işlevli	kWs	0,041

Kapasite

Kaynaticı hazne kapasitesi lt
Kahve besleme hunisi kapasitesi7gr/doz olarak kahve sayısı	GrKahve	25035
Boşaltma tepsisi kapasitesi lt	1
Maksimum hidrolik basınç	bar	15

Ağırlık

Makine net ağırlığı	kg	25.5
Makine brüt ağırlığı	kg	27.8
Çekmece net ağırlığı	kg	4.5
Çekmece brüt ağırlığı	kg	5.7

Çalışma koşulları

Ortam sıcaklığı

°C

+5 ila +40

C ∈

Bu cihaz, aşağıdaki Avrupa Birliği direktifleri ile uyumludur:

• 2006/95/EEC (Alçak Gerilim)
• 2004/108/EEC (Elektromanyetik uyumluluk)
• 0,678 (Rohs-Tehlikeli Maddelere İlişkin Kısıtlama)
• 2009/125/EC (Enerji Kullanan Ürünler)
• 006/42/CE par. 2.1 (Tarım-gıda makinelerine ilişkin gerekliliklere uygunluk)

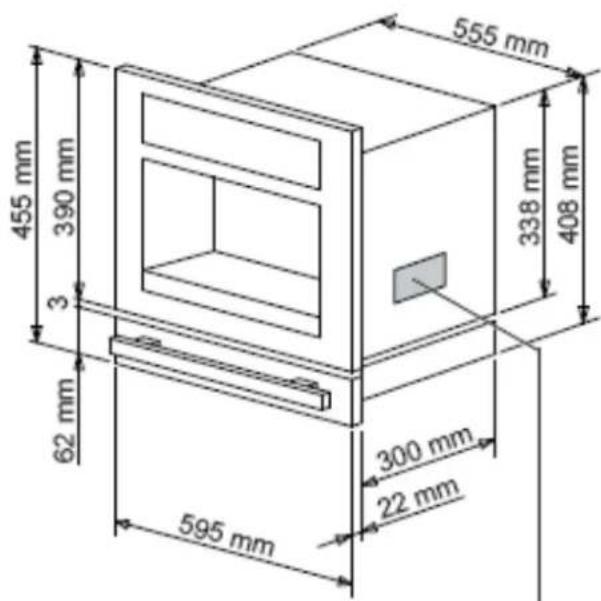

555 mm 455 mm 390 mm 3 62 mm 595 mm 338 mm 408 mm 300 mm 22 mm

Makinenin veri plakasının konumu

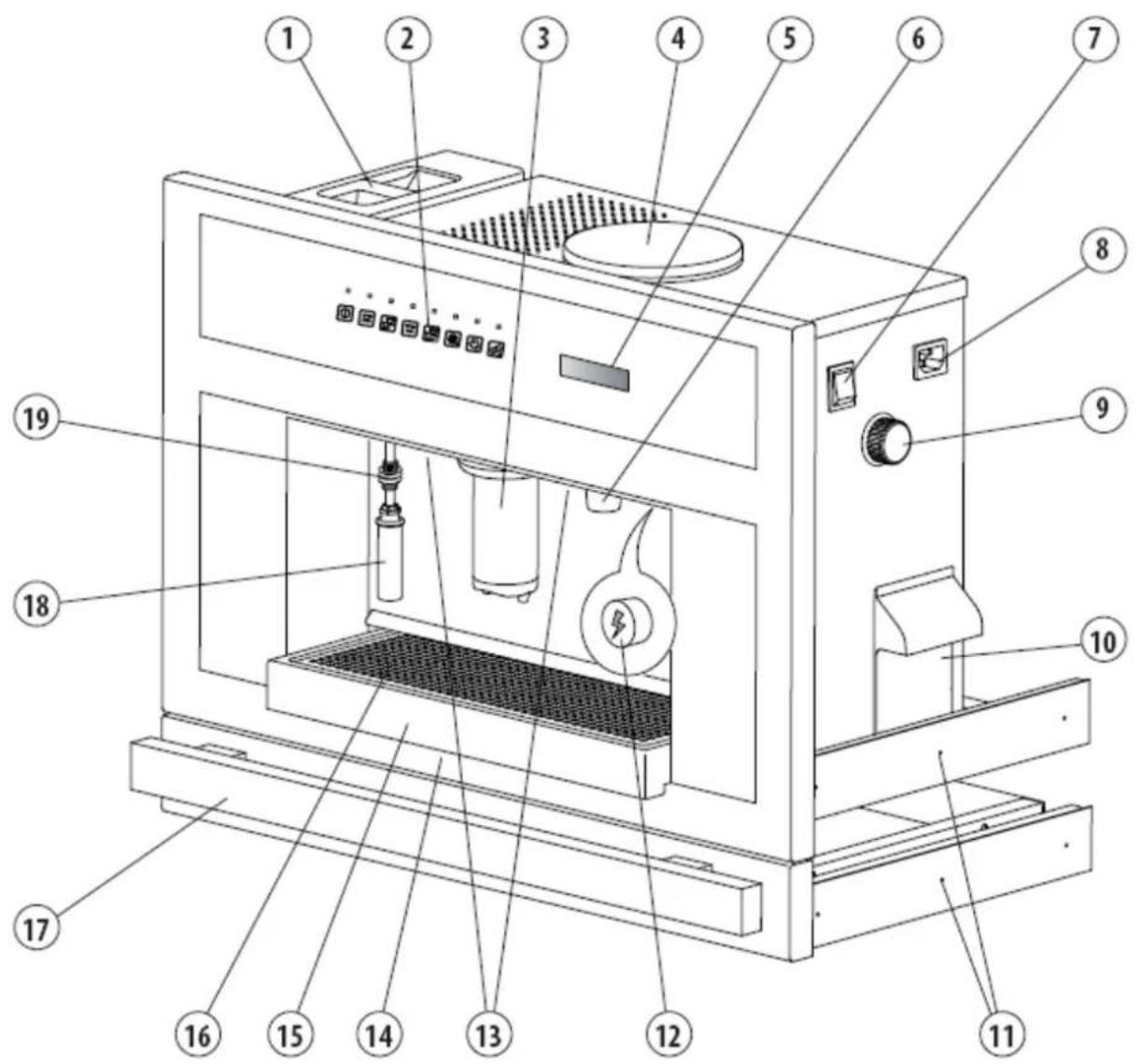

5 Makinenin tanımı

1. Su haznesi.
2. Kontrol paneli.
3. Kahve dağıtma ağzı.
4. Kahve besleme hunisi.
5. Gösterge.
6. Sıcak su dağılıcısı.

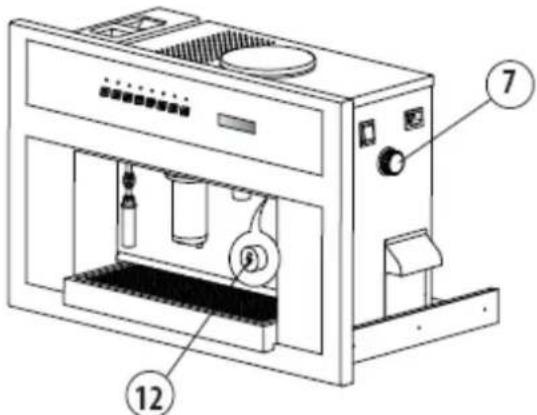

7. Ana şalter.
8. Elektrik kablosu soketi.

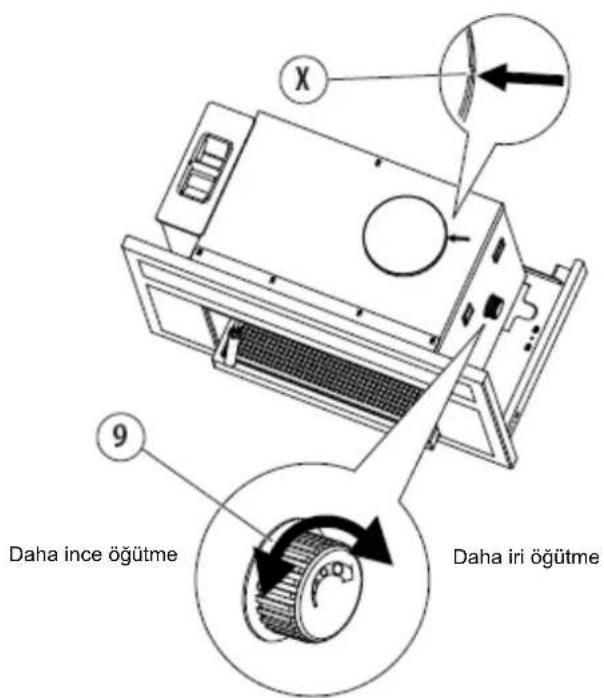

9. Kahve öğütme ayarlama kolu.
10. Kahve telvesi + toz toplama çekmeceleri.
11. Kızaklar.
12. Makine çalıştırma düğmesi.
13. Dağıtım bölmesi ışıkları.
14. Takma/çıkarma kolu.
15. Su toplama tepsisi.
16. Fincan yerleştirme izgarası.
17. Çekmece.
18. Buhar Fıskiyesi/Süt köpürtücü.
19. Yanma-önleyici lastik.

6 Kontrol paneli

6.1 Gösterge

Gösterge

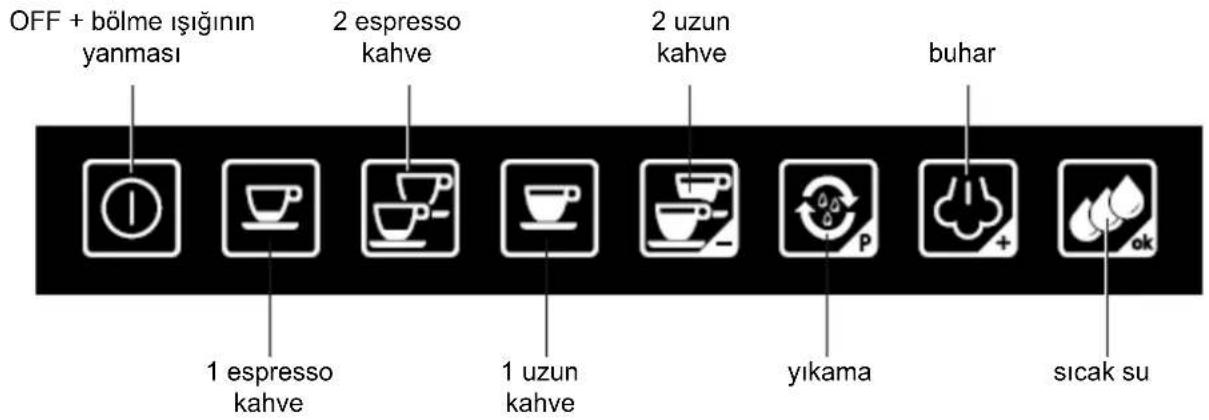

6.2 Dozlar kısmında tuşların işlevi

OFF + bölme ışığının yanması 2 espresso kahve 2 uzun kahve buhar 1 espresso kahve 1 uzun kahve yıkama sicak su

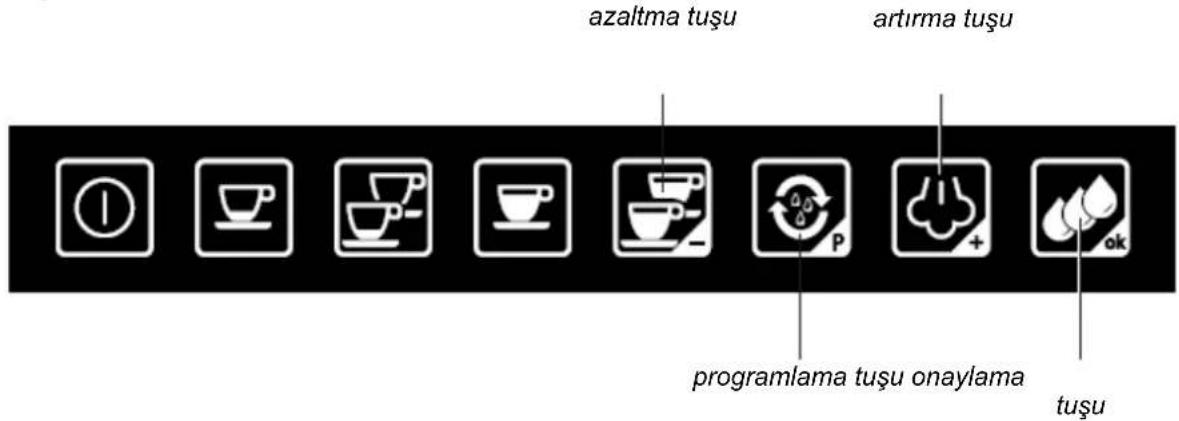

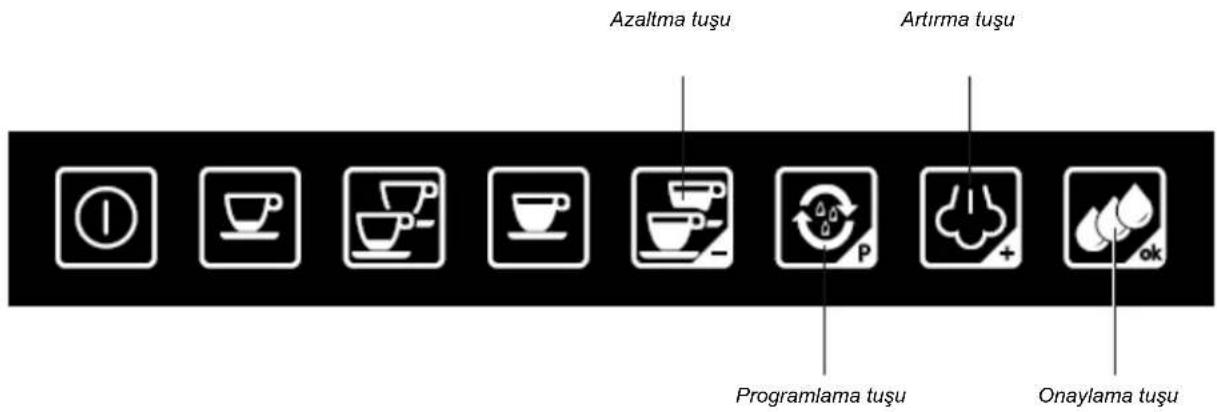

6.3 Programlama kısmında tuşların işlevi

azaltma tuşu artirma tuşu programlama tuşu onaylama tuşu

7 Hazırlık

7.1 Önsöz

Makinenin hazırlığı ve kurulum işlemleri kalifiye personel tarafından yapılmalıdır.

Kullanıcı makineyi doğru şekilde çalıştırmak için yeterli bilgiye sahip olmalıdır. Çalışmasını değiştirebilecek veya etkileyebilecek işlemlerin makinede yapılmaması tavsiye edilir.

7.2 MAKİNE ile birlikte verilen malzemeler

• polistiren ambalaj blokları;
- makine kızakları;
- sağ delme şablonu;
- sol delme şablonu;
- plaka delme şablonu;
- kendinden diş açan vidalar;
- bağlantı pimli plaka;
- plaka sabitleme için kendinden diş açan vidalar.

7.3 ÇEKMECE ile birlikte verilen malzemeler

• polistiren ambalaj blokları;
- çekmece kızakları;
- kendinden diş açan vidalar;
- plaka desteği;
- plaka sabitleme için vidalar.

• trapano;
• 2mm çaplı matkap ucu;
• panç;
• yıldız tornavida;
  • Allen anahtarı CH 3;
• somun anahtarı CH 7;
• şerit metre.

7.5 Mobilya özellikleri

• Ankastre mobilyalarda, bileşenler ısıya dayanıklı tutkallarla yapıştırılmış olmalıdır (sicaklık 80°C'ye kadar ulaşabilir): uygun olmayan malzeme ve tutkallar deformasyona ve açılmalara neden olabilir.
• IMobilya, elektrik bağlantılarının arka taraftan serbestçe geçmesine izin verecek şekilde olmalıdır.
• Makinenin kurulacağı mobilya makinenin ağırlığını kaldırmaya yetecek sağlamlıkta olmalıdır.
• Makine hücresine sıkıca monte edilmelidir.
• Makine, yeterli arka havalandırmanın sağlanması için açık arka panelli bir uzun mobilyanın veya bir duvar ünitesinin içerisinde yerleştirilmelidir

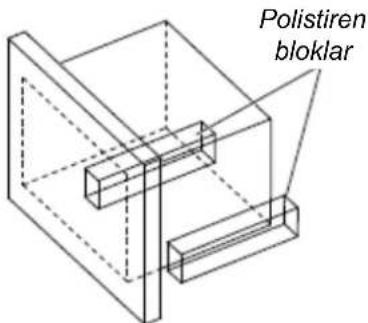

7.6 Ambalajdan çıkarma

• Ambalajı açın, dahili koruyucuları çıkarın, makineyi, çekmeceyi ve birlikte verilenleri çıkarın.
• Ambalajı çıkardıktan sonra cihazın durumunu kontrol ediniz, şüphe duymanız halinde kullanmayınız ve direk olarak satıcı ile temas kurunuz.
• Olası hasarları önlemek için direk olarak öne dayamaktan kaçınız; ambalajın polistiren bloklarını kullanınız.

Polistiren bloklar

8 Mobilyanın hazırlanması

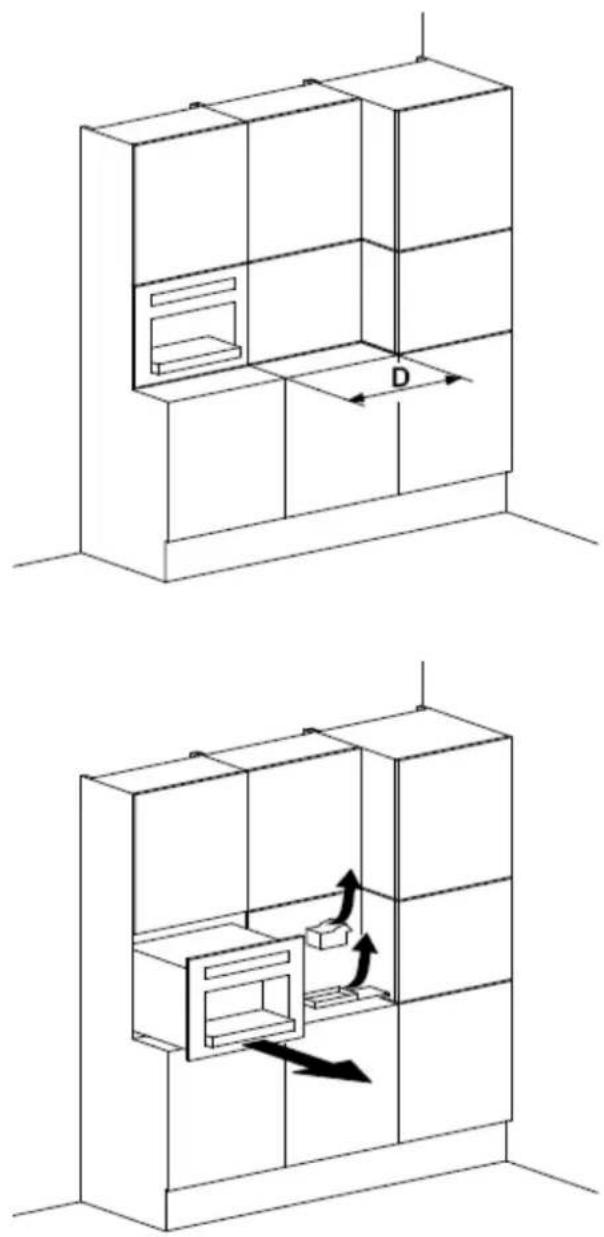

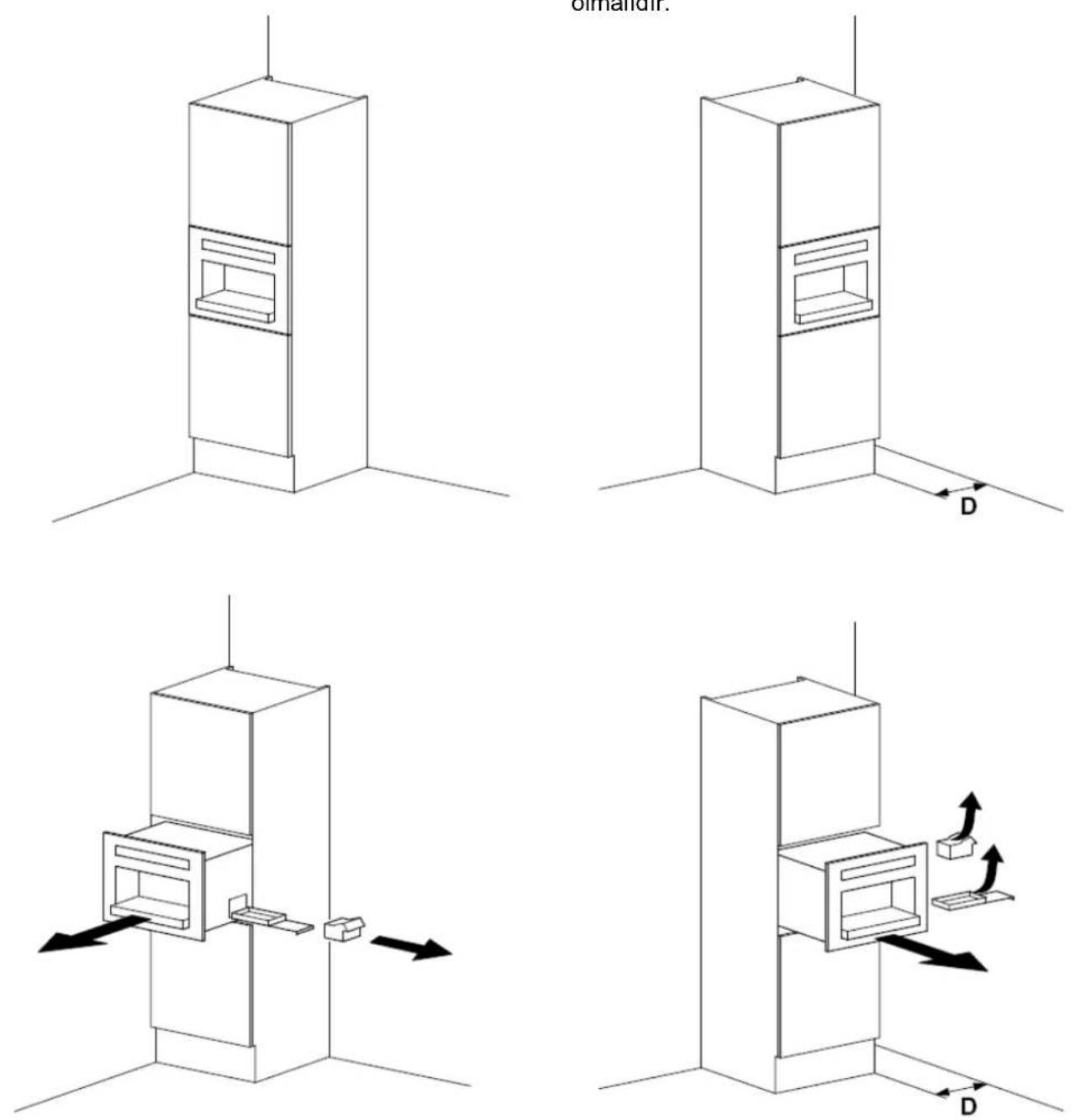

8.1 Makinenin mobilya içerisindeki konumu

Telve ve toz toplama çekmecesinin kolaylıkla çıkarılabilmesi için, makinenin odanın sol duvarına dayalı mobilya içerisinde konumlanması önerilmektedir.

Telve ve toz toplama çekmecesinin kolaylıkla çıkarılabilmesi için, mobilya ile sağ duvar arasında en az 250 mm mesafe (D) bırakılması kaydıyla, makine bir duvar ünitesinin üzerine de konumlanabilir.

Makinenin çalışması esnasında üretilen ısının giderilmesi için, konumlama bölmesinin arkası açık olmalıdır.

Telve ve toz toplama çekmecesinin kolaylıkla çıkarılabilmesi için, mobilya ile sağ duvar arasında en az 250 mm mesafe (D) bırakılması kaydıyla, makine bir duvar ünitesinin üzerine de konumlanabilir.

Makinenin çalışması esnasında üretilen ısının giderilmesi için, konumlama bölmesinin arkası açık olmalıdır.

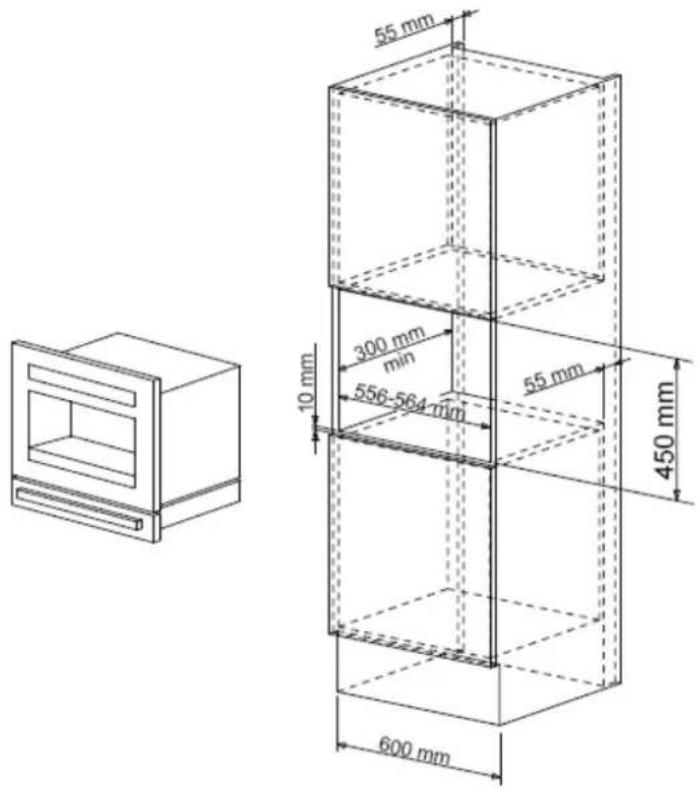

8.2 Çekmeceli makine

55 mm 300 mm min 556-564 mm 10 mm 55 mm 450 mm 600 mm

8.3 Çekmecesiz makine

55 mm 300 mm min 556-564 mm 10 mm 55 mm 380 mm 600 mm

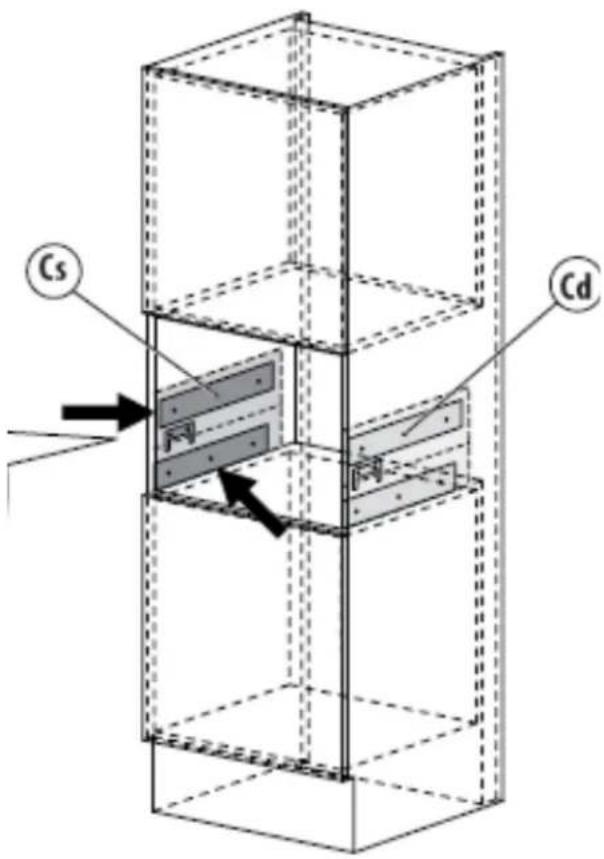

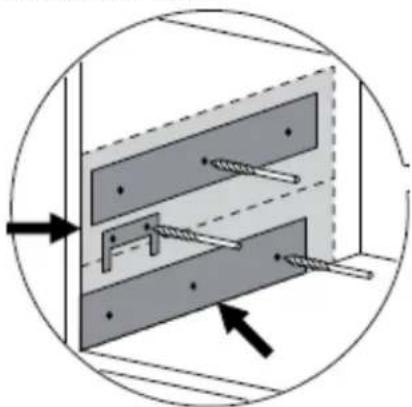

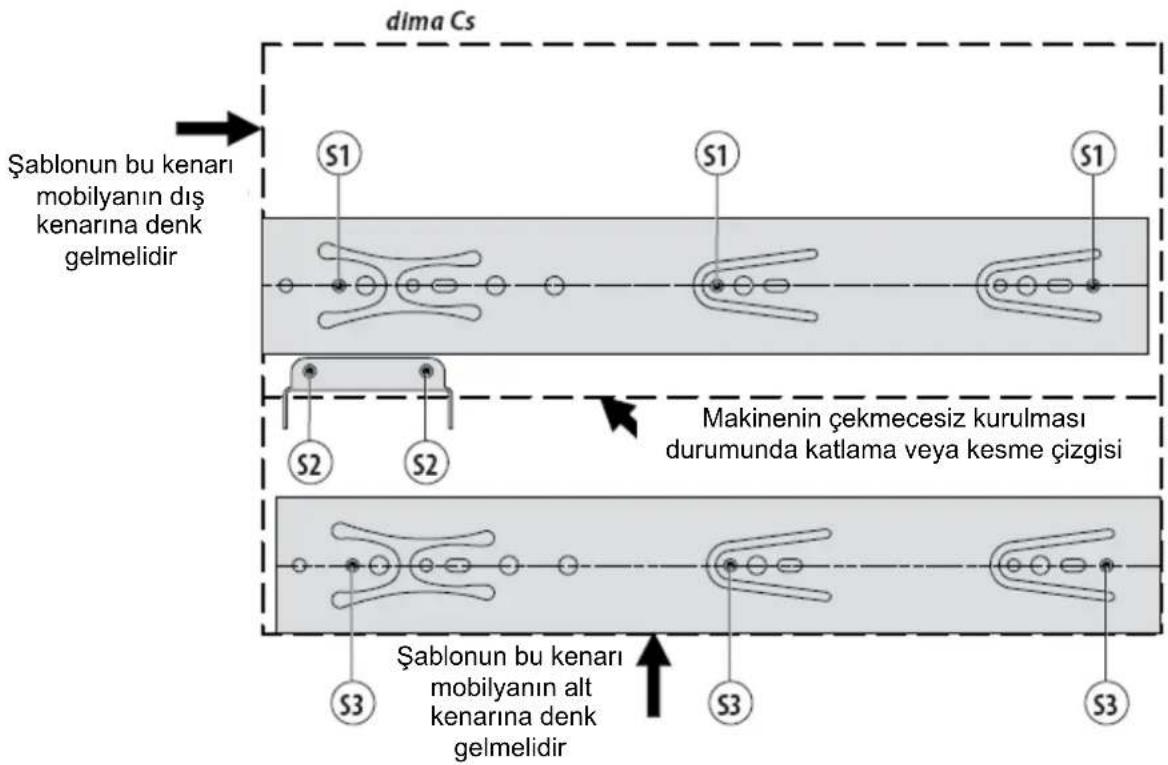

8.4 Şablonların kullanımı ve kızakların mobilyaya sabitlenmesi

Ürünle birlikte verilen şablonları kullanarak, 2mm matkap ucu ile mobilyanın iç yanlarına delikleri açın. Üstteki 3 delik (S1) makine kızaklarının sabitlenmesi içindir, iki orta delik (S2) bağlantı desteğinin sabitlenmesi için kullanılır, alttaki 3 delik (S3) çekmecenin sabitlenmesi için kullanılır.

Şablon kenar- larının düzgün konumlandığından emin olunuz; bunlar bölmenin dış kenarı ile tabanına tam olarak karşılık gelmelidir.

Sağ ve sol şablonu bölmenin karşılık gelen taraflarında doğru şekilde kullanınız (Cs: sol şablon; Cd: sağ şablon).

Makinenin çekmecesiz olması durumunda, şablonu kesikli çizgi boyunca katlayın veya kesin ve sadece makine kızağı (S1) için öngörülen delikleri açın.

Cs Cd


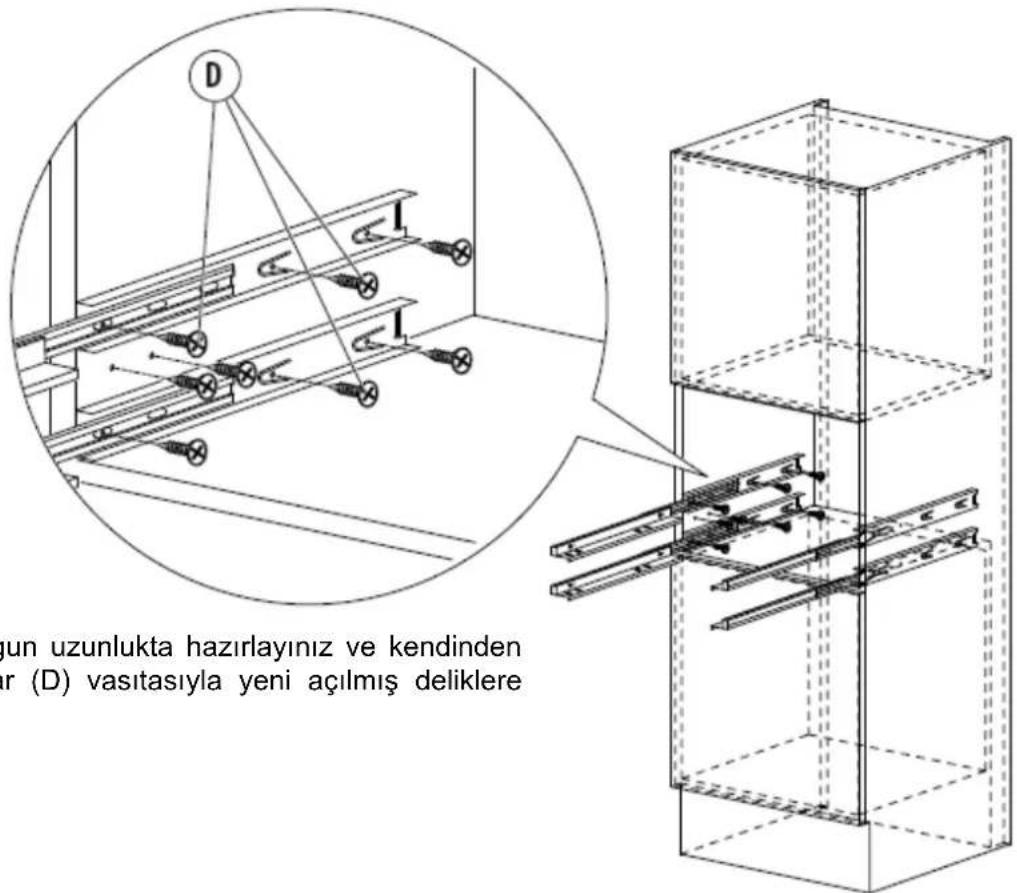

D un uzunlukta hazırlayınız ve kendinden ar (D) vasıtasıyla yeni açılmış deliklere

Kızakları uygun uzunlukta hazırlayınız ve kendinden diş açan vidalar (D) vasıtasıyla yeni açılmış deliklere sabitleyiniz.

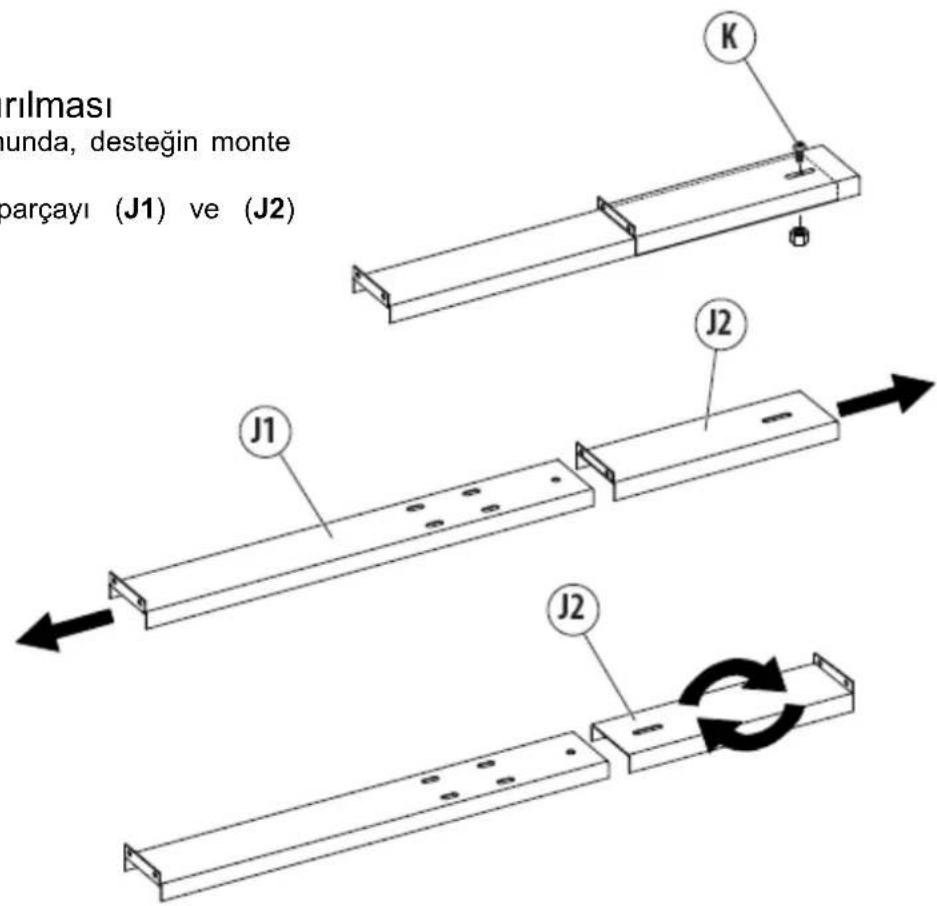

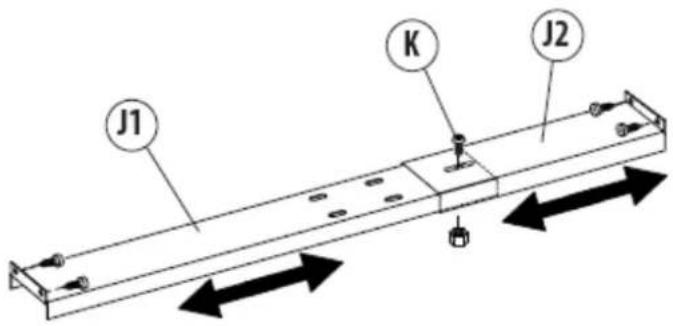

8.5 Desteğin konumlandırılması

Çekmece bulunmaması durumunda, desteğin monte edilmesi gerekmemektedir.

• vidaları (K) sökün ve iki parçayı (J1) ve (J2) birbirinden ayırın.
  • (J2) bileşenini 180° çevirin.

rılması unda, desteğin monte parçayı (J1) ve (J2)

• iki bileşeni (J1) ve (J2) yarık sayesinde kaydırarak, desteği bölme içerisindeki uygun konuma ayarlayıp, vidalarla (K) sabitleyin.

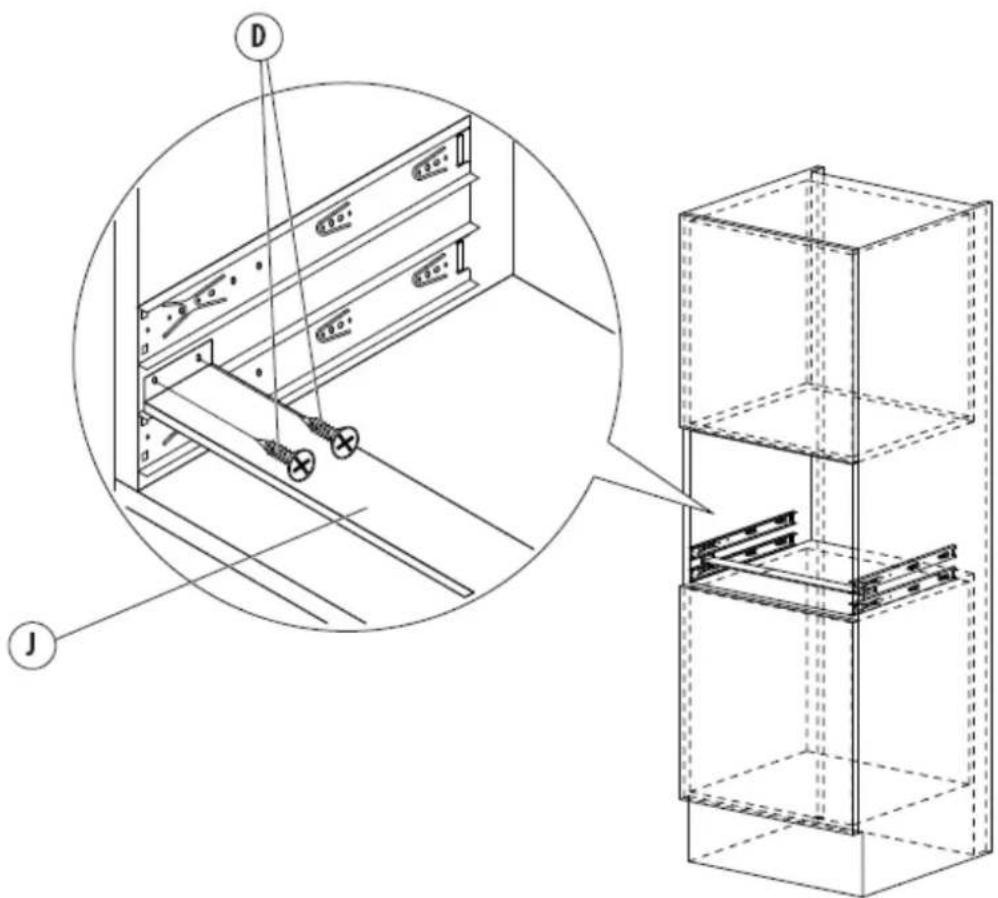

• kendinden diş açan vidalar vasıtasıyla (D) desteği (J) mobilyanın içerisinde önceden açılmış deliklere sabitleyin.

J1 K J2

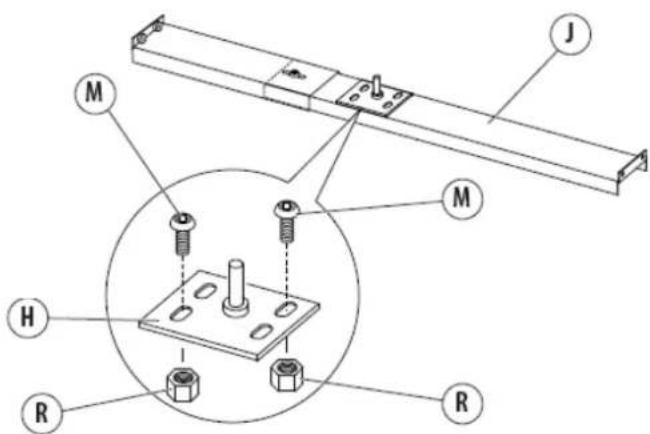

8.6 Bağlantı plakasını sabitleme

Bağlantı plakasını (H) çekmece desteğine (J) vidalar (M) ve somunlar (R) vasıtasıyla sabitleyin.

Çekmecenin mevcut olmaması halinde, plaka uygun şablon kullanılarak sabitlenmelidir.

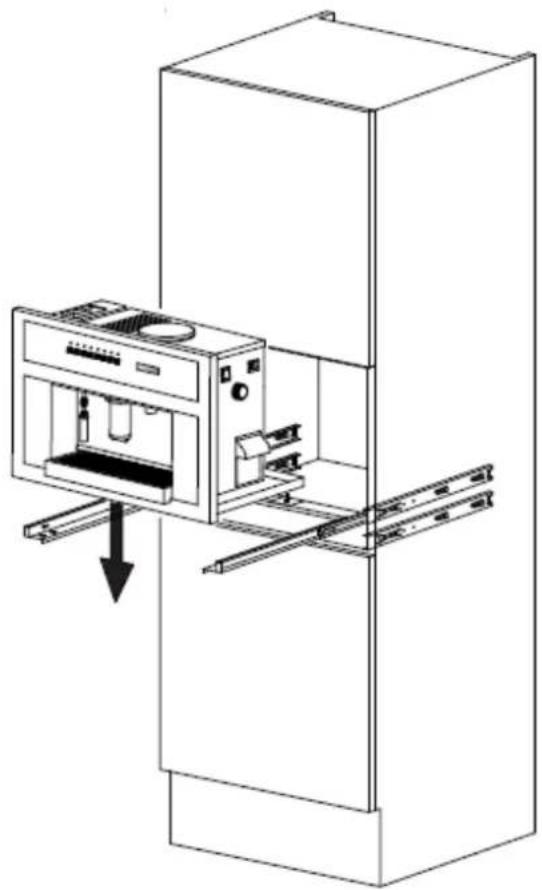

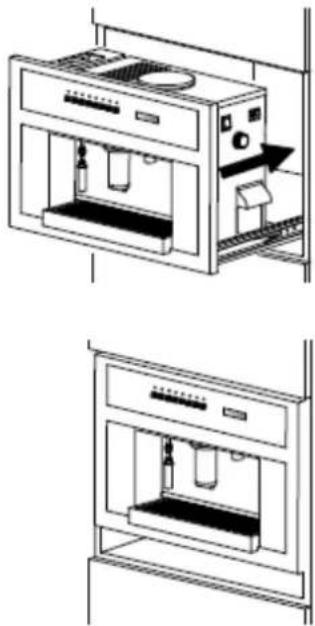

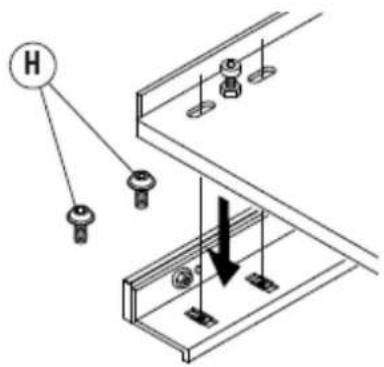

9.1 Makine ve çekmecenin mobilya içerisinde kurulması

• mobilyaya monte edilmiş kızakları dışarıya doğru çekerek hazırlayın.

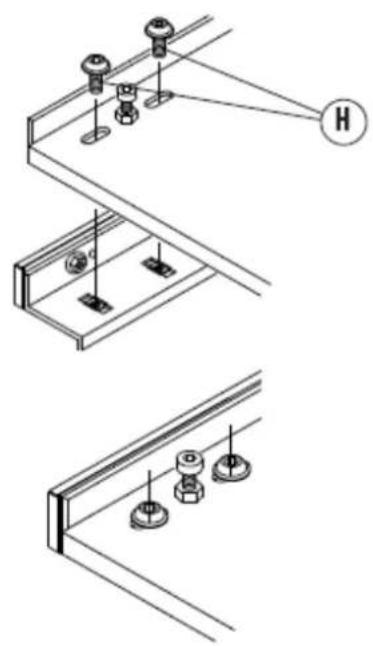

• kızakların üzerindeki önceden takılmış vidaları (H) çıkarın.

- makineyi desteklerin üzerine dayayıp, kızakların üzerindeki vida dişlerine hizalanacak şekilde konumlayın.

- vidalar (H) vasıtasıyla makineyi kızak desteğine sabitleyin

• makineyi mobilya bölmesine yerleştirin ve doğru konumlandığını ve düzgün takılmış olduğunu kontrol edin.
• çekmecenin kurulumu için aynı prosedürü izleyin.

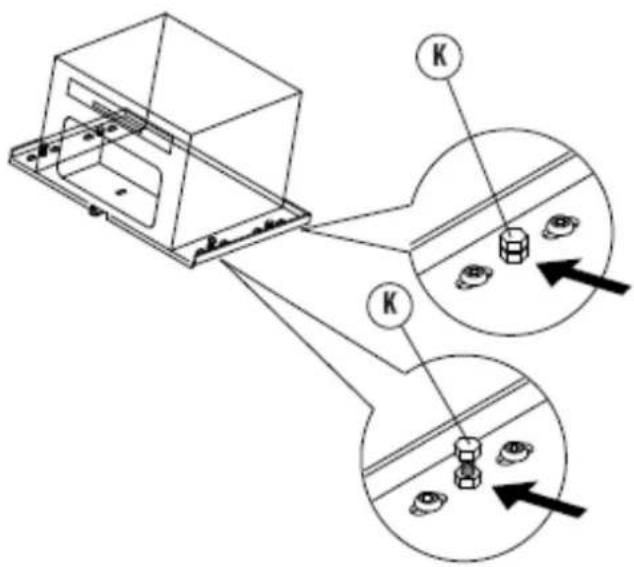

9.2 Makinenin veya çekmecenin konumunun ayarlanması

Makinenin ön kısmı ile mobilyanın yanları arasında hizasızlık görülmesi durumunda aşağıdaki işlemleri uygulayın:

• makineyi mobilya bölmesinden çıkarın.
• vidaları (K) kurcalamak suretiyle eğriliği düzeltin.

Vidaları tamamen sıkmadan önce, mobilyanın makinesini geri yerleştirin ve hizalı olduğunu yeniden kontrol edin.

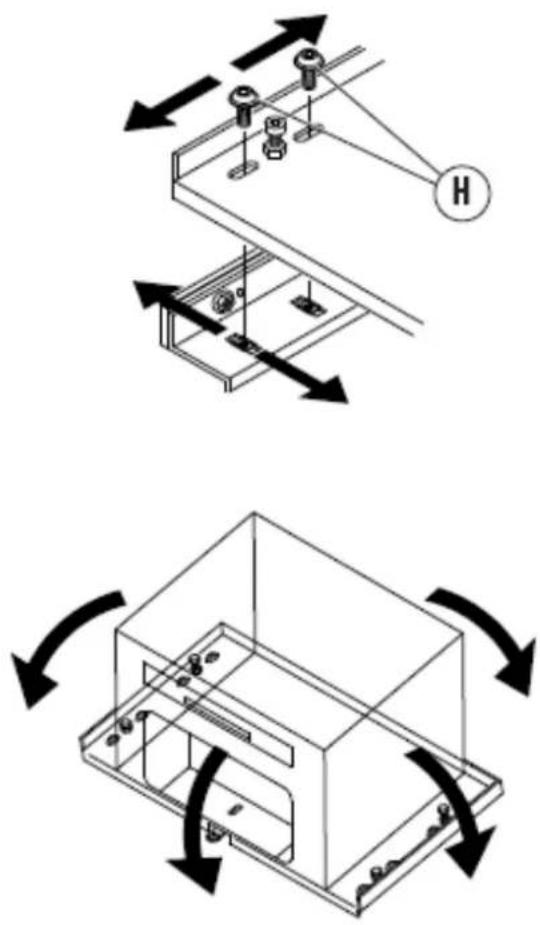

9.3 Makine bağlantısının ayarlanması

Makinenin mobilyaya bağlantısı ile ilgili problemle karşılaşılması halinde, aşağıdaki işlemleri uygulayın:

• makineyi mobilya bölmesinden çıkarın.
• vidaları (M) kurcalamak suretiyle bağlantı plakasının konumunu düzeltin.
• ayarlama işlemi tamamlandığında, diğer iki vidayı (M) ve ilgili somunları takın ve tümünü kilitleyin.

- makineyi kızak desteğine sabitlemeden önce, yarıklar sayesinde konumunu ayarladıktan sonra vidaları (H) sıkın.

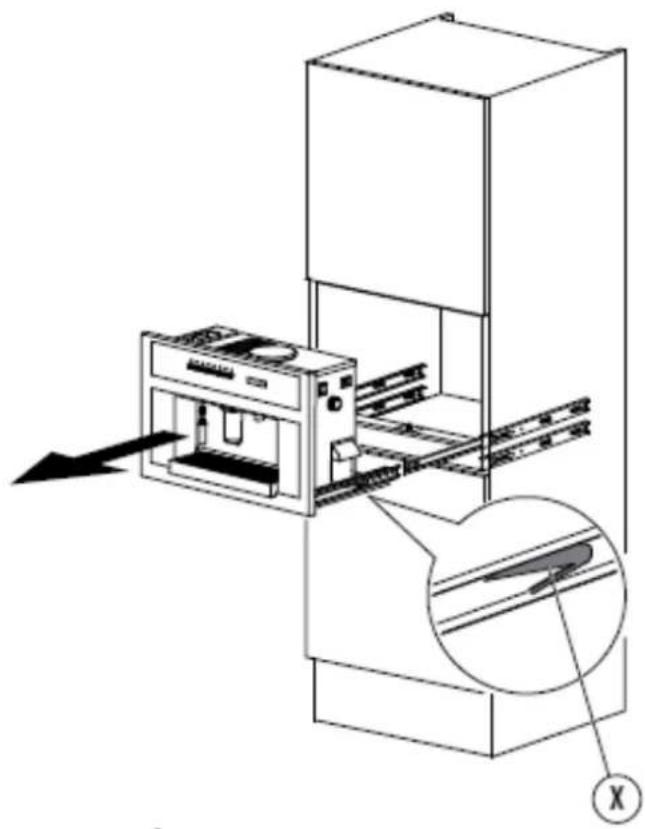

9.4 Makinenin mobilyadan sökülmesi

Makinenin mobilyadan tamamen çıkarılmasını gerektiren durumlarda aşağıdaki işlemleri uygulayın:

• makinenin üzerine hafifçe bastırarak makineyi mobilyadan ayırın ve aynı anda boşaltma tepsisinin alt kısmında bulunan kolu sağa doğru çekin.
• makineyi mobilya bölmesinden çıkarın.
• makineyi kızaklardan ayırmak için, kızakların üzerinde bulunan kolları (X) yukarı kaldırın veya aşağı indirin (üzerlerinde gösterildiği gibi) ve makineyi tamamen çıkarın.

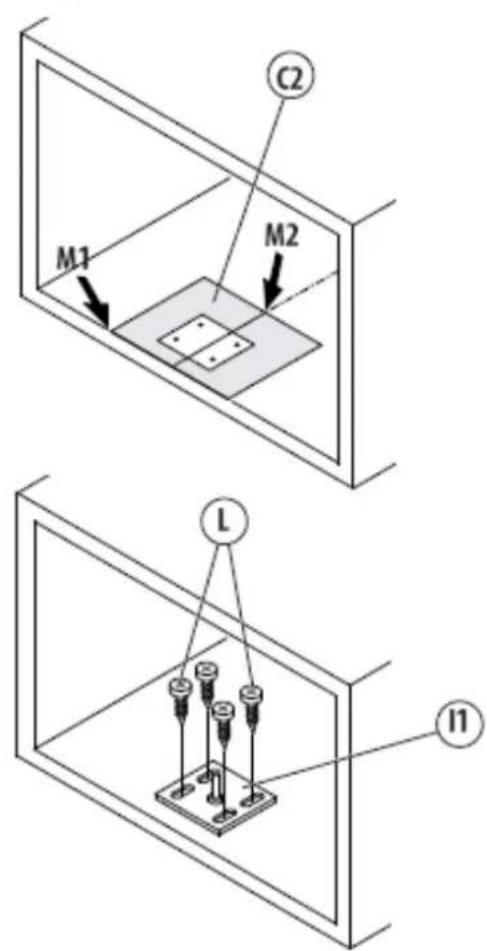

9.5 Makinenin çekmecesiz sabitlenmesi ile ilgili detaylar

Makinenin çekmece olmaksızın tek başına kurulması durumunda, yukarıda açıklanan prosedürü sadece bağlantı plakasının sabitlenmesi kısmı farklı olacak şekilde uygulayın:

• şablonu (C2) kırmızı renkli yatay çizgi M1 mobilyanın dış kenarıyla eşleşecek şekilde konumlayın, mavi renkli dikey çizgiyi M2 mobilya bölmesinin merkez hattıyla hizalayın.
• mobilyanın iç kısmında önceden işaretlediğiniz yerlerden 2mm çaplı delikler açın
• bağlantı plakasını (I1) uygun 4 vida (L) ile sabitleyin.
• Makinenin mobilyaya bağlantısı ile ilgili problemle karşılaşılması halinde, önceden açıklanan prosedürü uygulayın.

M1 M2 C2 L I1

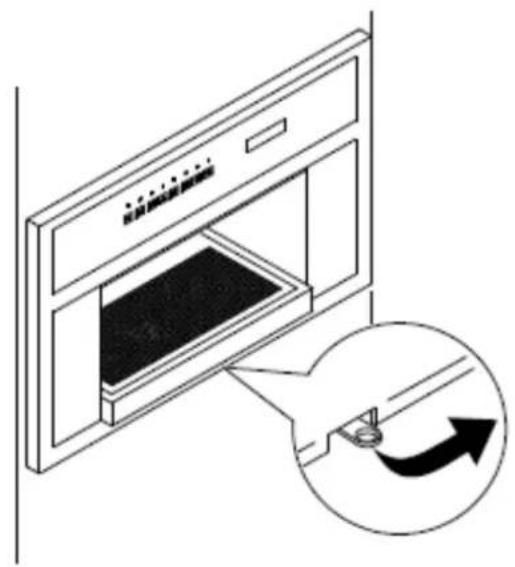

10 Makinenin mobilya bölmesinden çıkarılması

Olağan hazneye su doldurma, öğütücüye kahve doldurma veya kahve telvelerini boşaltma işlemlerini gerçekleştirmek için makinenin mobilya bölmesinden çıkarılması gerekmektedir:

• makinenin üzerine hafifçe bastırarak makineyi mobilyadan ayırın ve aynı anda boşaltma tepsisinin alt kısmında bulunan kolu sağa doğru çekin.
• makineyi mobilya bölmesinden çıkarın.

Makineyi mobilya bölmesine geri yerleştirmek için, makineyi tamamen yerine oturuncaya kadar mobilyanın içine doğru itmek yeterlidir.

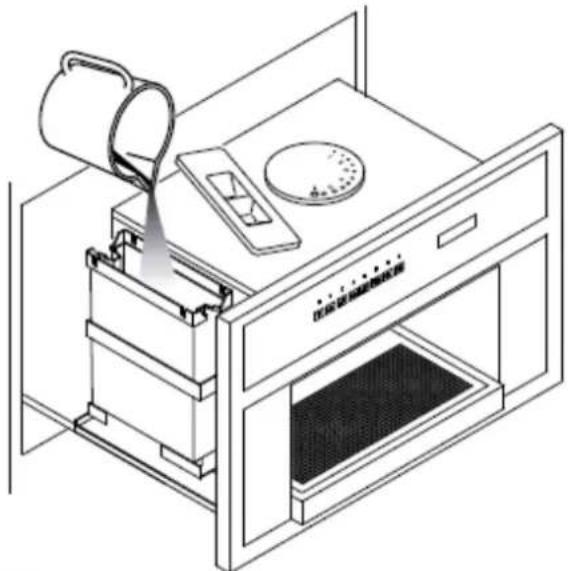

11 Haznenin hazırlanması

Makineyi kullanmaya başlamadan önce veya uzun süreli bir kullanmama dönemi sonrasında, iç hazneyi aşağıda açıklandığı şekilde hazırlayınız:

- makineyi mobilya bölmesinden çıkarın.

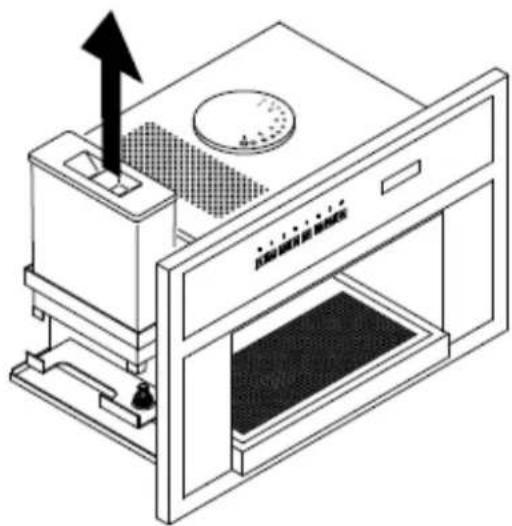

- hazneyi yuvadan çıkarın.

- haznenin kapağını çıkarın.

- haznenin iç kısmını çıkarın.

- tümünü sıcak su ile dikkatlice yıkayın.

• filtrenin koruyucu kaplamasını çıkarın.

- filtre kartuşunu soğuk suya daldırın ve olası hava kabarcıklarını gidermek için yavaşça sallayın.

- hazneye iç kısmını geri takın.

- filtre kartuşunu haznedeki yuvasına sıkıca verleşecek şekilde takın.

- hazneye iç kısmını geri takın.

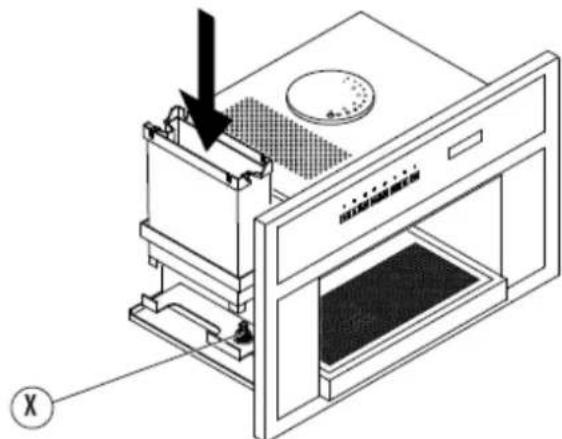

- emniyet valfının (X) düzgün ve tam olarak yerleştigine dikkat ederek hazneyi makinenin içine geri yerleştirin.

• Hazneye hem üst hem de alt kısımlar tamamen dolacak şekilde içme suyu doldurun.
• kapağı haznenin üzerine takın.
• makineyi mobilya bölmesine geri yerleştirin.

Hazneyi sadece soğuk içme suyu ile doldurunuz. Başka tip sıvılar veya gazlı içecekler kullanmayınız. Sudan farklı sıvılarla çalıştırılması makineye zarar verebilir.

Su haznesinde kireci, kirliliği ve suyun tadını değiştiren klor gibi diğer maddeleri azaltma işlevine sahip olan BRITA CLASSIC modeli bir filtre bulunur. Su sertliliğinin 5°F'den (fransız derecesi) fazla olduğu durumlarda filtrenin mutlaka kullanılması gerekmektedir.

50 litreyi aşan su kullanımından sonra (1200 kahve dağıtımından fazla) ve her halükarda 6 ayda bir kez filtreyi değiştiriniz.

Kullanıcıya filtrenin değiştirilmesi gerektiğini hatırlatmak üzere, göstergede yanıp sönen bir filtre değiştirme uyarısı görüntülenir.

SU FILTRESİNİ DEĞİŞTİRİN

Filtrenin kullanılmaması veya düzenli şekilde değiştirilmemesi kaynaticıların zarar görmesine neden olabilir.

12 Öğütücünün hazırlanması

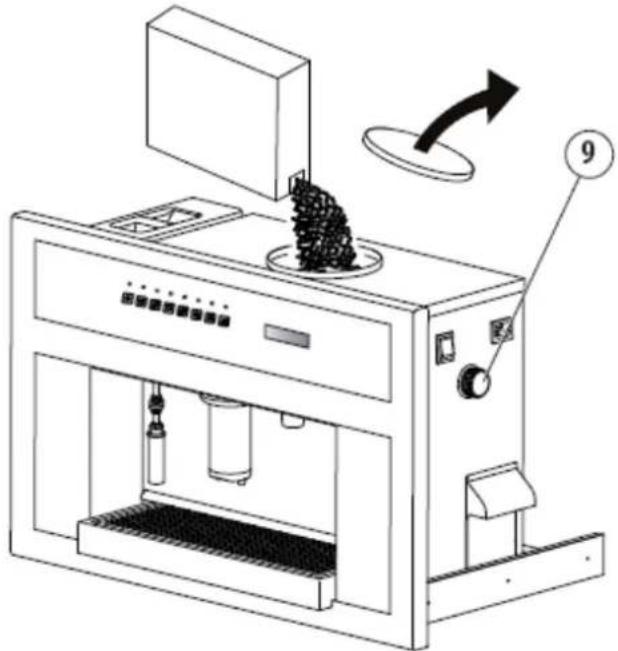

12.1 Besleme hunisine kahve ekleme

• makineyi mobilya bölmesinden çıkarın.
• kapağı çıkarın ve besleme hunisini kahve çekirdekleri ile doldurun.
• makineyi mobilyaya geri yerleştirin.

12.2 Kahve öğütmenin ayarlanması

Kahve öğütme derecesinin değiştirilmesi gerektiğinide, aşağıdaki işlemleri uygulayın:

• makineyi mobilya bölmesinden çıkarın.
  • bir kahve dağıtımı gerçekleştirin.
• dağıtım esnasında, ilgili kademeli ayarlama düğmesini (9) kurcalayın.
• ayarlama işlemi tamamlandığında, makineyi mobilyaya geri yerleştirin.

Öğütmeyi düğme (9) vasıtasıyla ayarlama işlemi sadece öğütücünün çalışması esnasında gerçekleştirilmelidir.

Doğru bir öğütme ayarı yapmak için, paragraf 17.6'da verilen tabloya bakın.

Yeni öğütme ayarının sonucunu görmek için birkaç dağıtım gerçekleştirin. İşlem sona erdiğinde, makineyi bölme içerisinde geri kapayın.

Öğütücünün fabrika ayarı kapağın üzerinde bir ok ile belirtilmektedir. Bu, kahve besleme hunisinin üzerinde bulunan yarık (X) ile hizalı olup, varsayılan öğütme süresine göre kalibre edilmiştir.

X 9 Daha ince öğütme Daha iri öğütme

Öğütmeyi ayarlamak için şu ipuçlarını uygulamanızı öneririz:

- kahve dağıtımlarının çok hızlı gerçekleştiği durumlarda, öğütme iriliğini azaltınız ve/veya öğütülen kahve miktarını artırınız (bkz. programlama bölümü).

- kahve dağıtımlarının çok yavaş gerçekleştiği durumlarda (damla halinde), öğütme iriliğini artırınız ve/veya öğütülen kahve miktarını azaltınız (bkz. programlama bölümü).

- çok ince öğütmeler ünite filtrelerinin tıkanmasına yol açabilir.

- her iki durumda da, bir ayar stopu mevcuttur: stopu hissettiğinizde ayarı zorlamaktan kaçınız.

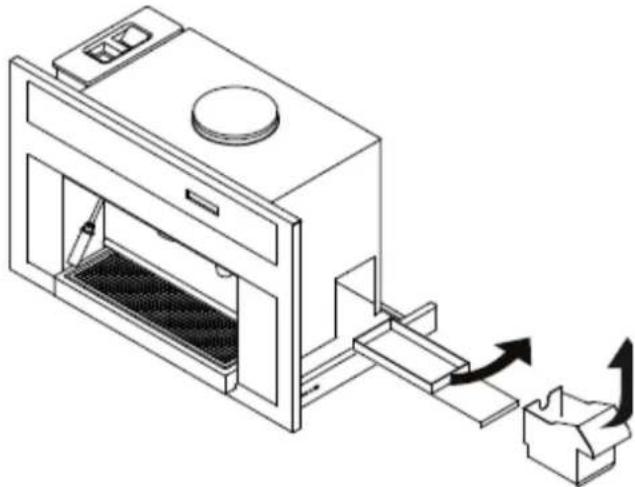

13 Telve çekmecelerinin boşaltılması

Makine iki çekmeceye sahiptir: (A) çekmecesi kullanılmış kahve telvelerini toplama işlevine sahiptir, (B) tepsisi tüm kahve tozlarının ve makinenin içerisinde bulunabilecek su damlalarının toplanmasını sağlar.

İki çekmeceyi boşaltmak için aşağıdaki işlemleri uygulayın:

• makineyi mobilya bölmesinden çıkarın.
• kahve telvesi toplama çekmecesini (A) çıkarın.
• dahili kahve tozu toplama tepsisini (B) çıkarın.
• çekmeceleri boşaltıp temizleyin.
• makineyi mobilyaya geri yerleştirin

Her defasında her iki çekmecenin de boşaltılması gerekmektedir. Her boşaltma sonrasında çekmecelerin sıcak su ile yıkanması önerilmektedir.

Çekmecelerin düzenli olarak boşaltılıp temizlenmemesi, cihazda arızalara veya hasarlara yol açabilir.

14 Dağıtım bölmesi ışığını açma/kapama

Makine bölmesi aydınlatmasını aktive etmek ve devre dışı bırakmak için ① tuşuna kısa süreli basın.

15 Makinenin kullanımı

15.1 Makinenin çalıştırılması

• makineyi mobilya bölmesinden çıkarın.
  • ana şalteri (7) ON konumuna getirin.
• makineyi mobilyaya geri yerleştirin.
• çalıştırma düğmesine (12) basıp birkaç saniye bekleyin.

- göstergede beliren aşağıdaki mesajla güç faktörü düzeltiminin otomatik olarak aktive edildiği işaret edilir:

BEKLEYİNİZ - GÜÇ FAKTÖRÜ DÜZELTİMİ

- göstergede işaret edildiği üzere, makinenin tamamen ısınmasını bekleyin.

BEKLEYİNİZ - ISITMA

- makine kullanıma hazırlır.

SEÇİNİZ

İlk çalışmada veya uzun süreli bir kullanmama döneminden sonra, makinenin normal kullanımı öncesinde hidrolik sistemin tam olarak çalışmasını sağlamak için bir su dağıtımı ve bir buhar dağıtımı gerçekleştiriniz.

15.2 Makineyi kapatma

Makineyi kapatmak için, kontrol paneli üzerindeki tuşuna en az 3 saniye basın.

Sonraki yeniden çalıştırmalarda makinenin mobilyadan çıkarılması gerekmemektedir, (12) düğmesine basmak yeterlidir.

15.3 Kahve dağıtımı

- fincanı kahve dağıtma ağzının altına yerleştirin ve ağzı kullanılan fincanın boyuna göre ayarlayın.

SEÇİNİZ

- istenilen kahve dozu tuşuna en az 1 saniye basın, örneğin 1 Espresso (led yanar).

ESPRESSO DAĞITIMI

- tuşu serbest bırakın ve dağıtımın tamamlanmasını bekleyin.

• programlı dozu erken kesmek için, 1 Espresso tuşuna tekrar basın (erken kesme ancak 5 saniyelik dağıtım sonrasında mümkündür).
• diğer kahve dozlarının dağıtım için aynı işlemleri uygulayın.

Aynı kahve miktarının sürekli dağıtımını gerçekleştirmek için, istenilen tuşa basıp en az 5 saniye bekleyin (örneğin 1 Espresso).

SÜREKLİ ESPRESSO

Kahve dağıtımını durdurmak için 1 Espresso tuşuna tekrar basın. Sistem yaklaşık 60 saniyelik bir maksimum dağıtım süresine izin verir (erken kesme ancak 5 saniyelik dağıtım sonrasında mümkündür).

Sürekli şekilde manuel kahve dağıtımı sadece ve tuşları ile mümkündür.

Duble bir doz seçilmesi durumunda (2 espresso veya 2 uzun kahve ), iki fincanı beher dağıtma ağzının altına yerleştirip art arda 2 kahve devrinin gerçekleştirilmesini göstergede şu işaret belirinceye kadar bekleyin:

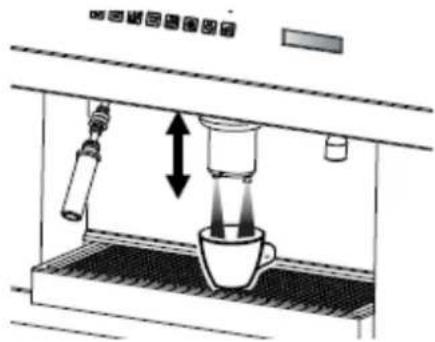

Kahve dağıtma ağzının şekilde oklarla belirtildiği gibi indirilip kaldırılması suretiyle farklı ebatlarda fincanların kullanılması mümkündür.

Su toplama tepsisinde biriken suyu sık aralıklarla boşaltınız.

Uzun süreli bir kullanmama döneminden sonra hidrolik devre içindeki suyu taze su ile değiştirmek/yenilemek için en az bir kahve/buhar/çay dağıtımı gerçekleştirip, tüketmeksizin dökmenizi öneririz.

İŞARETLER

Göstergede su yok uyarısının görünmesi halinde, makineyi bölmesinden çıkarıp hazneyi doldurun.

SU DOLDURUN

Göstergede kahve yok uyarısının görünmesi halinde, makineyi bölmesinden çıkarıp, kahve besleme hunisine çekirdekler halinde kahve ekleyin.

ÖĞÜTÜLMÜŞ KAHVE YETERSİZ

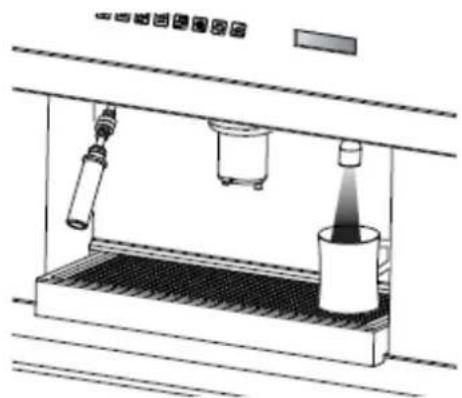

15.4 Sıcak su dağıtımı

- fincanı sıcak su dağılııcısının altına yerleştirin.

SEÇİNİZ

- tuşuna en az 3 saniye basın (led yanar).

SICAK SU DAĞITIMI

- tuşu serbest bırakın ve programlı doz dağıtımının tamamlanmasını bekleyin.

- dağıtım erken kesmek için, tuşuna basın.

Sürekli miktarda bir sıcak su dağıtımı gerçekleştirmek için, ■ tuşunu en az 5 saniye basılı tutun.

Kahve dağıtımını durdurmak için tuşuna tekrar basın.

Sistem yaklaşık 30 saniyelik bir maksimum su dağıtım süresine izin verir.

Bir çay dağıtım Sonrasında sıcaklıkın normale dönmesi için birkaç saniye beklenmelidir. tuşuna basıldığında, göstergede şu yazı görünür:

BEKLEYİNİZ - ISITMA

Dikkatli kullanınız: sıcak su ile temas, eşyaların ve insanların zarar görmesine yol açabilir.

15.5 Buhar dağıtımı

- buhar fiskiyesini ısitılacak sıvının içerisinde batırın.

SEÇİNİZ

- tuşuna en az 3 saniye basın (led yanar).

BUHAR DAĞITIMI

- tuşu serbest bırakın ve programlı doz dağıtımının tamamlanmasını bekleyin.

- dağıtım erken kesmek için, tuşuna basın.

Sürekli bir dağıtım gerçekleştirmek için, tuşunu en az 5 saniye basılı tutun.

Dağıtımı durdurmak için tuşuna tekrar basın.

Sistem yaklaşık 60 saniyelik bir maksimum buhar dağıtım süresine izin verir.

Sütün tadının değişmemesi ve organoleptik özelliklerinin bozulmaması için, süt köpürtme işleminin en fazla 65°C'lik maksimum sıcaklıkta yapılması önerilmektedir (aksi takdirde, çelik ibrikle temas yüksek sıcaklık nedeniyle rahatsızlık verecektir).

Sudan farklı içeceklerin (süt, çikolata, vs.) ısıtılması sonrasında, fiskiye buhar çıkış deliklerinin açılması için kısa süreli bir dışarıya buhar verme işleminin gerçekleştirilmesi ve süt köpürtücünün dış kısmının sıcak su ile nemlendirilmiş bir bezle temizlenmesi önerilmektedir.

15.6 Aynı anda kahve-buhar dağıtımı

Makine, aynı anda kahve ve buhar dağıtım yapabilir.

Dağıtımları aynı anda gerçekleştirmek için önce bir tuşa basıp 3 saniye beklemek ve sonra diğer tuşu seçmek yeterlidir.

Tuşlara aynı anda basıldığında dağıtım yapılmaz.

15.7 Telve çekmecelerinin boşaltılması

11 kahve dağıtımının gerçekleştirilmesi sonrasında, göstergede aşağıdaki mesaj yanıp söner halde görüntülenir:

TELVE ÇEKMECESİNİ BOŞALTIN

Telve çekmecesini ve toz toplama tepsisini boşaltma işlemi gerçekleştirilmediğinde, 15 dağıtıma ulaşıldığında mesaj göstergede sabit halde kalır ve makine dağıtım olanağını etkin temizlik işlemleri gerçekleştirilinceye kadar engeller.

Telve çekmecelerini boşaltma işlemlerini doğru şekilde gerçekleştirmek için "Telve çekmecelerinin boşaltılması" bölümünde belirtilen talimatları uygulayınız. Arzu edildiği takdirde, temizlik işlemi daha sık aralıklarla da gerçekleştirilebilir. Sayım, ancak çekmeceleri boşaltma işleminin makine çalışır halde gerçekleştirilmesi halinde sıfırlanır.

15.8 Yıkama devri

11 kahve dağıtımının gerçekleştirilmesi sonrasında, göstergede aşağıdaki mesaj yanıp söner halde görüntülenir:

ÜNİTE YIKAMASI YAPIN

Yıkama yapmak için aşağıdaki işlemleri uygulayın:

• kahve dağıtma ağzının altına bir sürahi yerleştirin.
• tuşuna 2 saniye basın (ledler yanar).
• yıkama devrini aktive etmek için, 7 saniye içerisinde tuş ile teması kesin.

YIKAMA YAPILIYOR

- yıkama devrinin tamamlanmasını bekleyin.

Yıkama işlemi gerçekleştirilmediğinde, 15 dağıtıma ulaşıldığında, aşağıdaki mesaj göstergede sabit halde kalır:

ÜNİTE YIKAMASI YAPIN

Makine dağıtım olanağını etkin yıkama gerçekleştirilinceye kadar engeller.

Dikkatli kullanınız: sıcak su ile temas, eşyaların ve insanların zarar görmesine yol açabilir.

Tuşun 7 saniyeden sonra serbest bırakılması halinde, makine programlama moduna geçer.

Arzu edildiği takdirde, yıkama devri daha sık aralıklarla da gerçekleştirilebilir ve sayım sıfırlanır.

Yıkama devri sonrasında göstergede aşağıdaki işaret görünür:

BEKLEYİNİZ - ISITMA

Kahve dağıtımını gerçekleştirmeden önce dağıtım ünitesinin uygun sıcaklığa ulaşması için birkaç saniye beklemek gerekmektedir.

16 Temizlik

Tam bir hijyen ve cihazın etkin çalışması için bazı basit temizlik işlemlerinin gerçekleştirilmesi gerekmektedir.

• yıkama devrini makine tarafından işaret edildiği şekilde, düzenli olarak gerçekleştirin.
• telve çekmecesi ve toz toplama tepsisini boşaltma ve sıcak su ile yıkama işlemini göstergede belirtildiği şekilde, düzenli olarak gerçekleştirin.

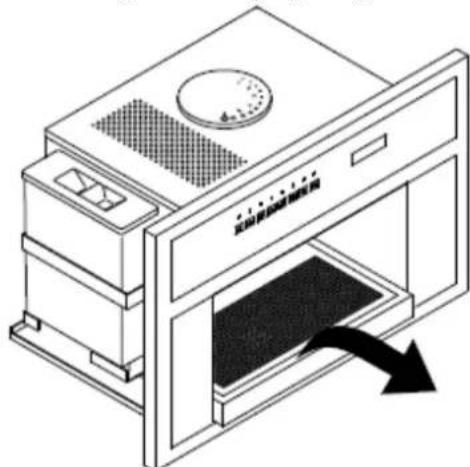

- Boşaltma tepsisini yukarı kaldırıp çıkarın ve sık aralıklarla boşaltma ve kabı sıcak su ile temizleme işlemlerini gerçekleştirin.

- Makinenin dış gövdesini temizleme işlemini ılık su ile nemlendirilmiş bir bez kullanarak yapın. Aşındırıcı deterjanlar kullanmayın. - hazneyi yukarıya doğru kaydırmak suretiyle periyodik olarak makineden çıkarıp sıcak su ile dikkatlice yıkayarak içerisindeki olası birikintileri giderin.

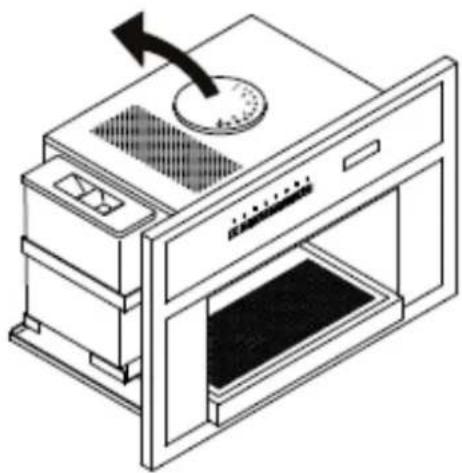

- kahve besleme hunisini yılda en az 1 kez temizleyin. Temizlik işlemini besleme hunisinde kahve bittiği zaman gerçekleştirmeniz önerilmektedir. Dikkat, besleme hunisinin yerinden çıkarılması mümkün değildir. Temizlik işlemini gerçekleştirmek için aşağıdaki uygulayın:

- besleme hunisinin kapağını çıkarın; - besleme hunisini ılık su ile nemlendirilmiş bir bezle temizleyin

- buhar fiskiyesini daima temiz tutunuz. Özellikle süt ıstıma sonrasında, süt köpürtme fiskiyesinin su ile dolu bir sürahiye batırılıp bir dağıtım gerçekleştirilmesi gerekmektedir.

Fiskiyenin dış kısmını sıcak su ile nemlendirilmiş bir bezle temizleyin.

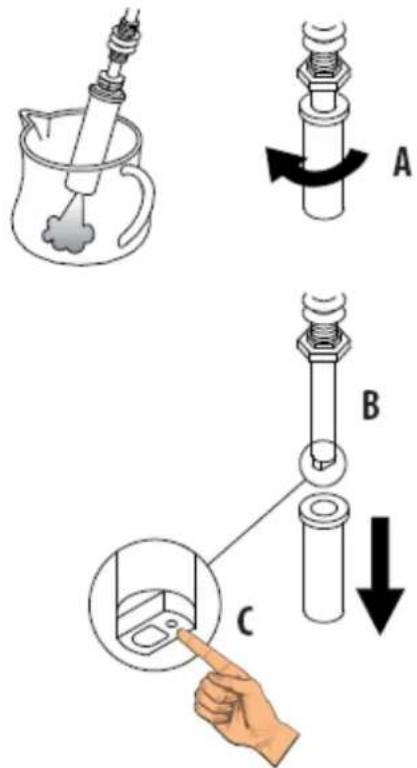

Daha detaylı bir buhar fiskiyesi temizliği için aşağıdaki işlemleri periyodik olarak gerçekleştirin:

- dış kapağı (A) çevirip çıkarın ve sıcak suyla yıkayın - fiskiyenin (B) iç kısmını ılık su ile nemlendirilmiş bir bezle temizleyin - ufak bir iğne kullanarak (maksimum 0,8mm çapında) çıkış deliğini (C) temizleyin - dış kapağı yerine geri takın

Dikkatli kullanınız: buhar ile temas, eşyaların ve insanların zarar görmesine yol açabilir.

Temizlik işlemlerini gerçekleştirmeden önce makineyi kapatınız.

Daima tamamen temiz ve hijyenik bezler kullanınız.

17 Programlama

- makine çalışır halde iken, yüklü yazılım versiyonu göstergede görününceye kadar Ⓐ tuşuna basarak (en az 7 saniyeliğine) programlama moduna girin.

• ana menüyü kaydırmak için Ⓐ tuşuna kısa süreli basın.
• alt menüye girmek için tuşuna kısa süreli basın.
• değerleri değiştirmek için ⏻️ tuşlarını kullanın.
• Dil, kaynaticı ve ünite sıcaklıkları, öğütme süreleri, doz programlaması, etkinleştirmeler ve makinenin otomatik kapanma süresi ayarlandıktan sonra tuşu ile onaylayın.

Makineyi programlama işlemleri ancak kitapçıktaki talimatlar dikkatlice okunduktan sonra gerçekleştirilmelidir. Programlama yapılmaksızın geçen 60 saniyelik bir süre sonrasında, programlamadan otomatik olarak çıkılır. OK tuşu ile onaylama durumunda, değişiklikler kaydedilir.

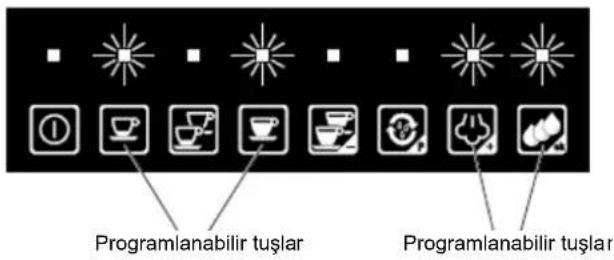

17.1 Programlama fonksiyon tuşları

Azaltma tuşu Artirma tuşu Programlama tuşu Onaylama tuşu

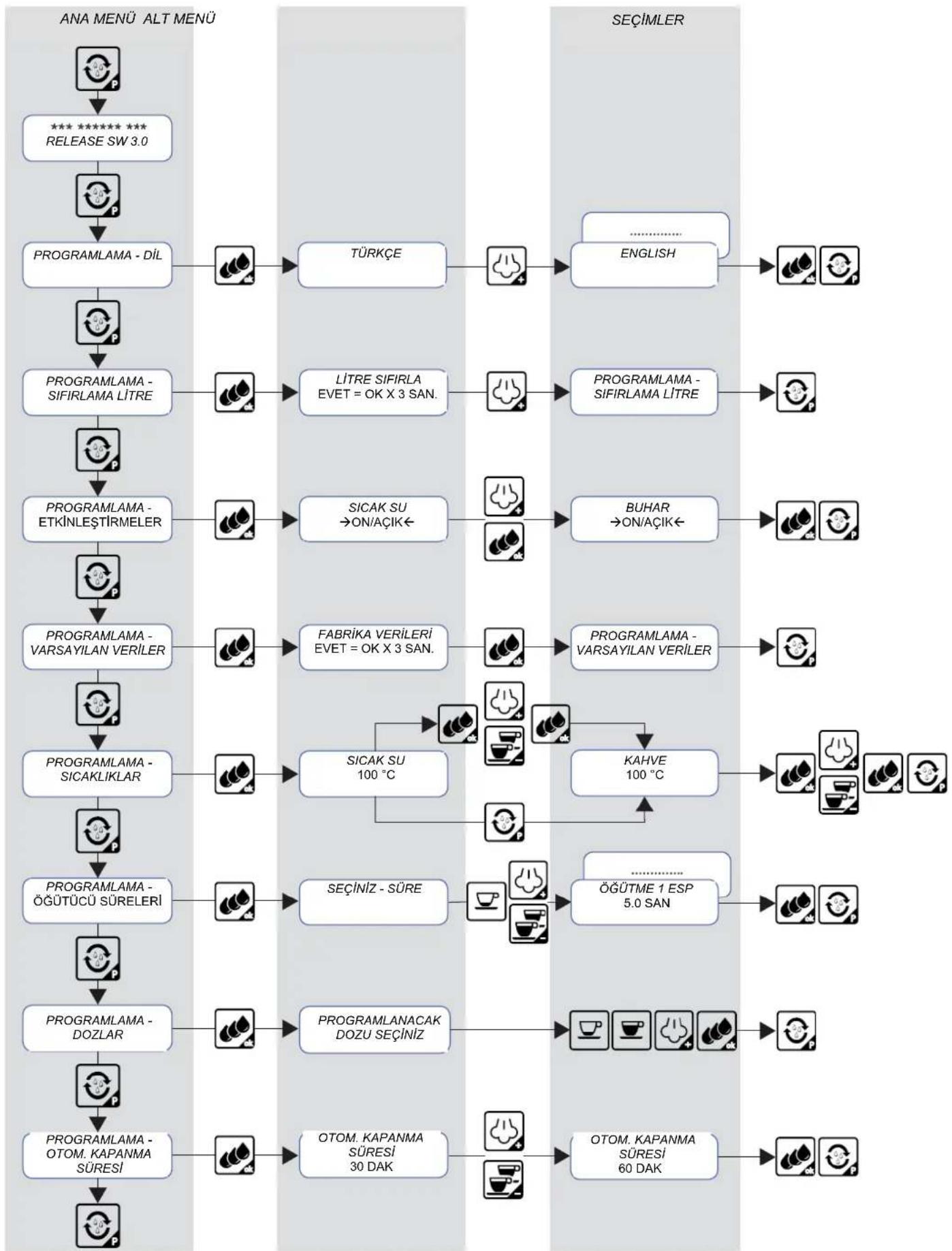

17.2 Menü


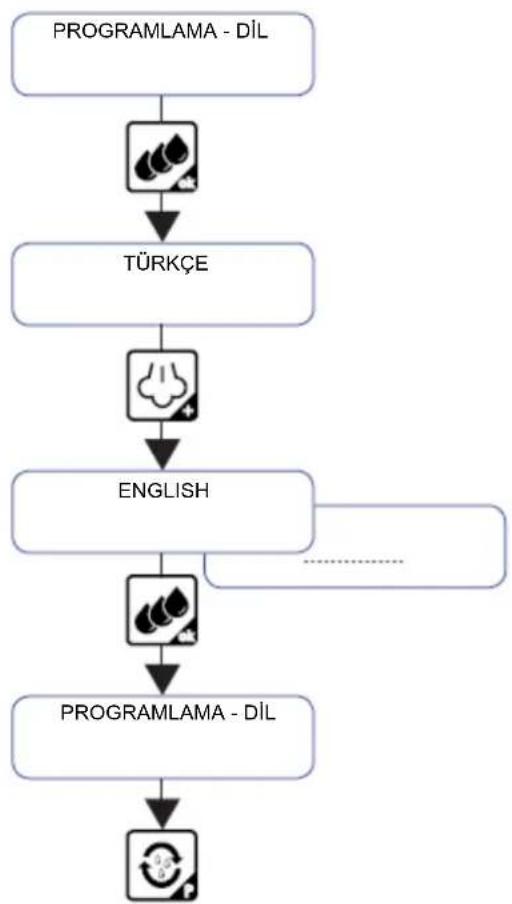

17.3 Gösterge dilini programlama

Göstergedeki tüm mesajlar çok dillidir. İstenilen dili ayarlamak için aşağıdaki işlemleri uygulayın:

- programlama menüsünde, tuşunu kurcalamak suretiyle dili değiştirip tuşu ile onaylayın.

- programlamadan çıkmak için ⚙️ tuşuna art arda basın.


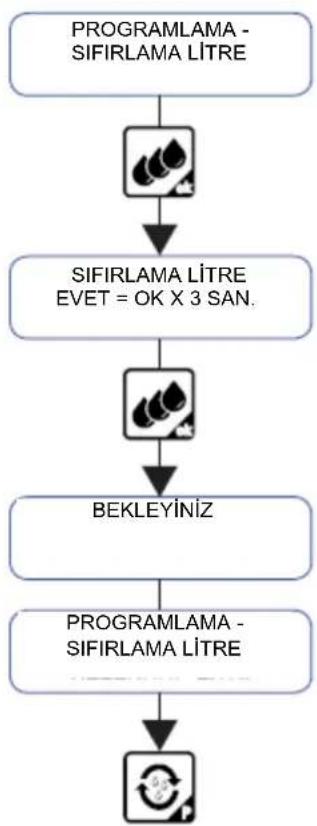

17.4 Litre sıfırlama programlaması

Su haznesindeki Brita filtresinin değiştirilmesi sonrasında, değiştirme uyarısını devre dışı bırakmak için, aşağıdaki işlemleri uygulayın:

- makineyi programlama ortamında iken, göstergede aşağıdaki mesaj görüntüleninceye kadar tuşa basın:

PROGRAMLAMA - SIFIRLAMA LÎTRE

• litre sıfırlama alanına girmek için tuşuna basın.
• litre sıfırlamak için tuşuna en az 3 saniye basın.
• sıfırlama alanından çıkmak için ⚙️ tuşuna art arda basın.

17.5 Etkinleştirmelerin programlanması

İstenilen çalışma şekline bağlı olarak, sıcak su ve buhar etkinleştirilebilir veya devre dışı bırakılabilir:

- programlama ortamında iken, göstergede aşağıdaki mesaj görüntüleninceye kadar tuşuna basın:

PROGRAMLAMA - ETKİNLEŞTİRMELER

• etkinleştirmeler alanına girmek için tuşuna basın.
• çay fonksiyonunu etkinleştirmek veya devre dışı bırakmak için tuşunu kullanın.
• onaylamak ve sonraki programlamaya geçmek için tuşuna basın.
• buhar fonksiyonunu etkinleştirmek veya devre dışı bırakmak için tuşunu kullanın.
• programlamadan çıkmak için ⚙️ tuşuna art arda basın.

Varsayılan olarak tüm fonksiyonlar etkindir.

İzin verilen etkinleştirmelere göre mümkün olan çeşitli kombinasyonlar aşağıda gösterilmektedir:

Sadece KAHVE üretimine yönelik makine (çaysız ve buharsız).

KAHVE ve ÇAY üretimine yönelik makine (buharsız).

KAHVE ve BUHAR üretimine yönelik makine (çaysız).

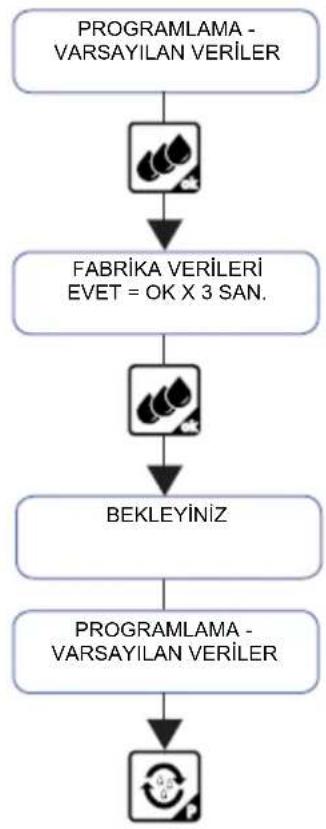

17.6 Varsayılan verileri yükleme

Aşağıdaki işlemleri uygulamak suretiyle fabrika programlamasının geri yüklenmesi mümkündür:

- programlama ortamında iken, göstergede

aşağıdaki mesaj görüntüleninceye kadar tuşuna basın:

PROGRAMLAMA - VARSAYILAN VERİLER

• varsayılan verileri yükleme alanına girmek için tuşuna basın.
• varsayılan verileri yüklemek için tuşuna 3 saniye basın.
• programlamadan çıkmak için tuşuna art arda basın.

Makine,"İtalyan Espressoları" ve "Avrupa Espressoları" dağıtımını mümkün kılan bir ayar aralığına sahiptir. İki espresso tipinin birbirinden farklı olması ve değişik kahve harmanlarının kullanılması makine parametrelerinin farklı ayarlanması gerektirmektedir. Aşağıdaki tabloda, doğru bir ayarlama için uyulması gereken değerler gösterilmektedir.

	DOZ	MİKTAR	GRANÜLOMETRİ	ÖĞÜTME SÜRESİ
ESPRESSO (VARSAYILAN)	Kısa	25 - 30 cc (varsayılan)	Orta (varsayılan)	5,0 san. (varsayılan)
	Uzun	30 - 35 cc (varsayılan)	Orta (varsayılan)	5,0 san. (varsayılan)
UZUN ESPRESSO “AVRUPA”	Kısa	35 - 40 cc	İri Y.D.	4,5 - 5,0 san.
	Uzun	40 - 45 cc	İri Y.D.	4,5 - 5,0 san.
KISA ESPRESSO “İTALYAN”	Kısa	15 - 20 cc	İnce Y.D.	5,0 - 5,5 san.
	Uzun	20 - 25 cc	İnce Y.D.	5,0 - 5,5 san.

Y.D.: dağıtımın damla halinde yapılmaması için Yeterli Derecede

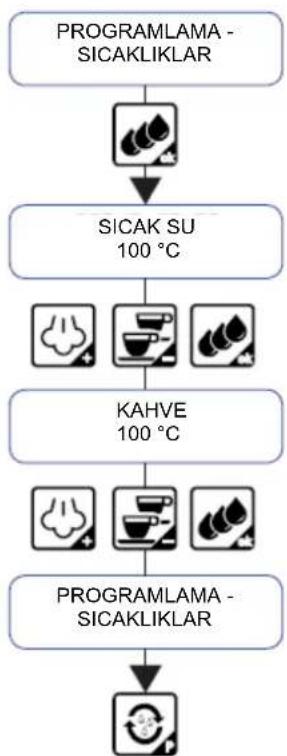

17.7 Sıcaklıkların programlanması

Kahve ünitesi ve sıcak su kaynaticısı sıcaklığının değiştirilmesi mümkündür. İstenilen değişikliği gerçekleştirmek için aşağıdaki işlemleri uygulayın:

- programlama ortamında iken, göstergede

aşağıdaki mesaj görüntüleninceye kadar tuşuna basın:

• kaynaticı sıcaklık programlamasına girmek için tuşuna basın.
• su kaynaticısı sıcaklığını değiştirmek için (95°C-105°C arası) tuşlarını kurcalayın.
• onaylamak ve kahve ünitesi sıcaklık programlamasına girmek için tuşuna basın.
• kahve dağıtma ünitesi sıcaklığını değiştirmek için (95°C-105°C arası) ve tuşlarını kurcalayın ve tuşu ile onaylayın.
• programlamadan çıkmak için ■ tuşuna art arda basın.

Varsayılan olarak, sıcaklıklar 100°C'ye ayarlanmıştır.


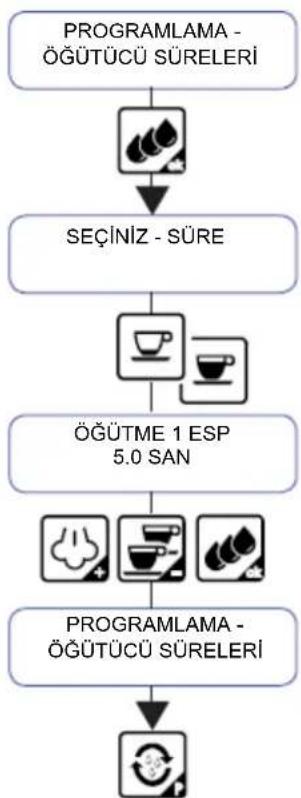

17.8 Kahve öğütme sürelerinin programlanması

Öğütme sürelerinin ayarlanması, kahve dağıtma ünitesine eklenecek öğütülmüş kahve miktarı dozunun belirlenebilmesini sağlar. Tek veya duble öğütme sürelerinin değiştirilmesi mümkündür.

Gerçek kahve miktarının öğütücü ayarına, kullanılan kahvenin tipine ve öğütücünün yıpranma durumuna da bağlı olduğunu unutmayınız:

- programlama ortamında iken, göstergede aşağıdaki mesaj görüntüleninceye kadar tuşuna basın:

PROGRAMLAMA - ÖĞÜTÜCÜ SÜRELERİ

• öğütme süreleri programlamasına girmek için tuşuna basın.
• programlanacak tuşa basın, örneğin
• öğütme sürelerini programlamak için (4,5-5,5 saniye arası) tuşlarını kurcalayın.
• programlamadan çıkmak için ⚙️ tuşuna art arda basın.

1 saniye = yaklaşık 1,4 gram kahve.


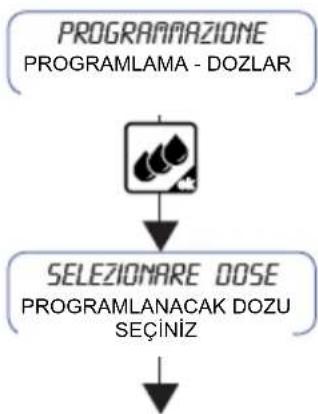

17.9 Dozların programlanması

İçecek dozlarının programlanmasına girildiğinde, programlanabilir doz tuşlarının ledleri tuş takımı üzerinde yanık hale geçer (ledin sönmesi doz programlamasının gerçekleştiğini belirtir). Tüm dozların programlanması gerekli değildir, sadece istenilen dozları seçip programlamadan çıkılması mümkündür.

Tüm dozların 4 ledin tümü yanık halde yeniden programlanabilmesi için, makinenin ana şalter vasıtasıyla kapatılıp yeniden açılması gereklidir. Bununla birlikte, halihazırda programlı doz tuşlarının ledler sönük halde yeniden programlanması da mümkündür.

Programlanabilir tuşlar Programlanabilir tuşlar

Programlamayı gerçekleştirmek için, aşağıda belirtilen talimatları uygulayınız:

- programlama ortamında iken, göstergede aşağıdaki mesaj görüntüleninceye kadar tuşuna basın:

PROGRAMLAMA - DOZLAR

- dozlar alt menüsüne girmek için tuşuna basın. - sonraki paragraflarda belirtilen işlemleri uygulayın.


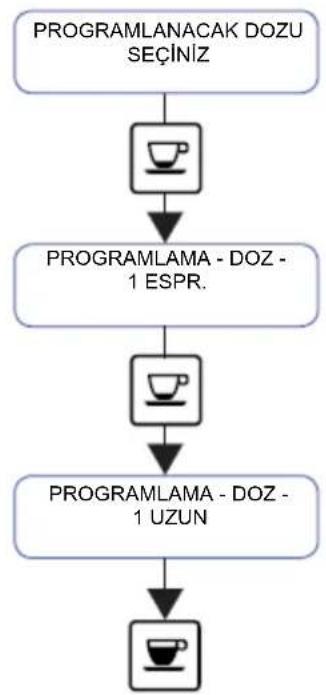

17.9.1 KAHVE dozlarının programlanması

Beher doz için dağıtılan sıcak su miktarının değiştirilmesi mümkündür. Duble dozlar (kısa ve uzun) karşılık gelen tek dozuna göre hesaplandığından, programlanacak tuşlar sadece tek kısa ve uzundur.

Gerçekleştirilen son işlemden 60 saniye sonra, sistem programlamadan otomatik olarak çıkar:

İstenilen değişikliği gerçekleştirmek için aşağıdaki işlemleri uygulayın:

• dağıtma ağzının altına bir fincan yerleştirin.
  • programlanacak tuşa basın, örneğin
• kahvenin öğütülmesini ve dağıtımın yapılması ni bekleyin.
• dağıtımı durdurmak ve dozu onaylamak için tuşuna tekrar basın (ilgili led söner).
• uzun kahve dozunun programlanması istenirse, tuşunu seçerek prosedürü tekrarlayın (ilgili led söner).
• çay ve buhar programlamasına geçmek için, ilgili paragrafta belirtilen işlemleri uygulayın.
• programlamadan çıkmak için Ⓗ tuşuna art arda basın.


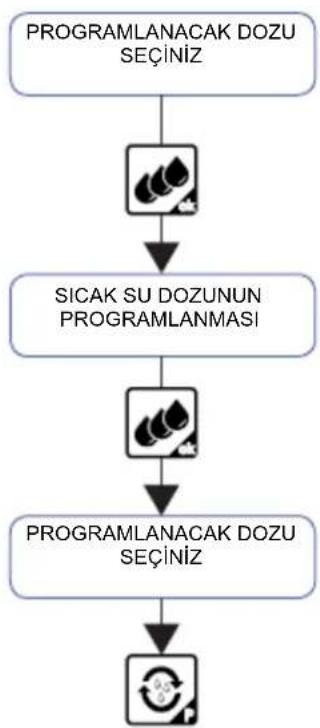

17.9.2 SICAK SU dozunun programlanması

Dağıtılan sıcak su miktarının değiştirilmesi mümkündür.

İstenilen değişiklikleri gerçekleştirmek için aşağıdaki işlemleri uygulayın:

• fincanı sıcak su dağıtma fıskiyesinin altına yerleştirin.
• tuşu seçin
• sıcak su dağıtımını bekleyin, istenilen miktara ulaşıldığında tuşuna tekrar basarak onaylayın.
• buhar programlamasına geçmek için, müteakip paragrafta belirtilen işlemleri uygulayın. Programlamadan çıkmak için ■ tuşuna art arda basın.

Maksimum 60 saniyelik bir akıtma programlaması yapılabilir.


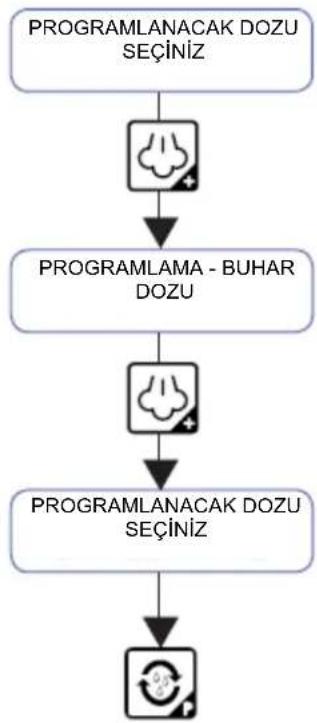

17.9.3 BUHAR dağıtımının programlanması

Dağıtılan buhar dozunun normalde köpük yapmak için kullanılan sütün miktarına göre değiştirilmesi mümkündür.

İstenilen değişikliği gerçekleştirmek için aşağıdaki işlemleri uygulayın:

• buhar fiskiyesini ıstılacak sıvının (süt) içerisinde batırın.
• tuşu seçin
• buhar dağıtımını bekleyin, istenilen miktara ulaşıldığında tuşuna tekrar basarak onaylayın.
• programlamadan çıkmak için tuşuna basın.

Maksimum 60 saniyelik bir akıtma programlaması yapılabilir.

Duble espresso kahve ve duble uzun kahve dozlarının programlanması gerekmemektedir; sistem bu dosların programlamasını otomatik olarak hesaplar.

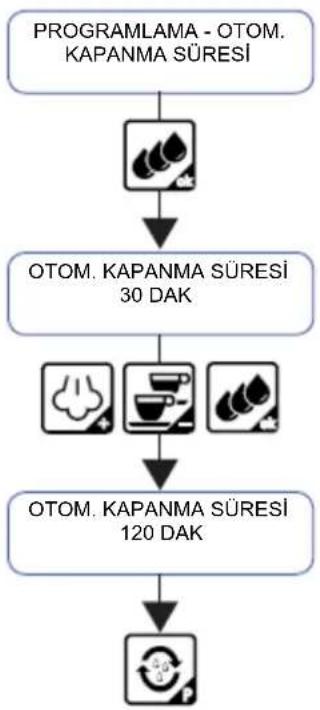

17.10 Makinenin otomatik kapanma süresinin programlanması

Önemli ölçüde bir enerji tasarrufu sağlamak amacıyla, makine bir otomatik kapama sistemi ile donatılmıştır: son dağıtımdan itibaren geçen bir kullanmama süresi sonrasında, makine otomatik olarak kapanır.

Aşağıda belirtilen talimatların uygulanması suretiyle, otomatik kapanma süresinin değiştirilmesi mümkündür.

Bu değer 30 dakikalık artan veya azalan aralıklarla ayarlanabilir (ayarlanabilir maksimum süre: 3 saat).

- programlama ortamında iken, göstergede aşağıdaki mesaj görüntüleninceye kadar tuşuna basın:

PROGRAMLAMA - OTOM. KAPANMA SÜRESİ

• otomatik kapanma süresi programlamasına girmek için tuşuna basın.
• süreyi (dakika cinsinden) değiştirmek için tuşlarını kurcalayın.
• onaylamak için tuşuna basın.
• programlamadan çıkmak için ■tuşuna art arda basın.

Minimum süre varsayılan değere eşittir = 30 dakika.

17.11 Tüketim ile ilgili bilgiler

• makine kapalı iken elektrik tüketimi sıfırdır.
• tüm fonksiyonlar aktif iken, soğuk makinenin ısındığı dakikalar süresince, maksimum gücün pik değeri 1200W'tır.
• sıcak makinenin enerji tüketimi için "Teknik veriler" Bölümüne bakınız.

18 Arızalar ve ilgili çözümler

DURUM	YAPILMASI GEREKEN İŞLEM
MAKİNEYE ELEKTRİK GELMİYOR	1) Elektrik şebekesinde gerilim olup olmadığını kontrol edin2) Fişin elektrik prizine düzgün takıldığını kontrol edin3) Ana şalterin ve makine çalıştırma düğmesinin ON konumunda olduğunu kontrol edin
FISKİYEDEN BUHAR ÇIKMIYOR	1) Buhar fıskiyesini sıcak su ile nemlendirilmiş bir bezle temizleyin ve gerekirse ufak bir içne kullanarak fıskiyenin çıkış deliklerinin tıkanıklığını giderin2) “Buhar” fonksiyonunun aktif olduğunu kontrol edin
DAĞITIM YOK	1) Programlamayı sıfırlayın ve varsayılan verileri yükleyin2) Haznede su olduğunu kontrol edin3) Kahve telvesi ve toz çekmecesinde su olup olmadığını kontrol edin (olması durumunda Teknik Servis müdahalelesi isteyin)
MAKİNEDEN SU SIZIYOR	Su toplama tepsisini boşaltın
YIKAMA DEVRİ ESNASINDA SU DAĞITIMI YOK	1) Haznede su olduğunu kontrol edin2) Kahve telvesi ve toz çekmecesinde su olup olmadığını kontrol edin (olması durumunda Teknik Servis müdahalelesi isteyin)
KAHVE ÇOK SOĞUK	Ünitenin sıcaklık ayarlarını kontrol edin
KAHVE DAĞITIMI ÇOK HIZLI	Kahveyi daha ince öğütün ve/veya öğütülmüş kahve miktarını artırın
KAHVE DAĞITIMI ÇOKYAVAŞKAHVE TELVELERİ ISLAK VE/VEYA SIKI DEĞİL	Kahveyi daha iri öğütün ve/veya öğütülmüş kahve miktarını azaltınKahveyi daha iri öğütün
FİNCANDA KAHVE TELVESİ VAR	Kahveyi daha ince öğütün
KAHVE DOZUNA UYULMUYOR	1) Doz programlamanın doğru olup olmadığını kontrol edin2) Kahve öğütümünü değiştirin ve kahve dozunu kontrol edin
KAHVENİN İKİ FİNCANA PAYLAŞTIRILMASI DÜZGÜN DEĞİL	Teknik Servis müdahalelesi isteyin

Yukarıda açıklanan işlemlerin gerçekleştirilmesine rağmen sorunun devam etmesi halinde bir Yetkili Servis'e başvurun.

19 Gösterge işaretleri

DURUM	SEBEP	ÇÖZÜM
SEÇİNİZ	Makine seçim için hazırldır.	İstenilen tuşu seçin.
ÜNİTE YIKAMASI YAPIN	- 11 dağıtım gerçekleştirildi (yanıp sönen uyarı).- 15 dağıtım gerçekleştirildi (sabit yanan uyarı ve makine işlevselliğinin engellenmesi).	tuşuna basarak yıkama işlemini gerçekleştirilirin.
BEKLEYİNİZ - ISITMA	Makine ısınma aşamasında.	Makinenin ısınması veya istenilen seçim için bekleyin.
TELVE ÇEKMECESİNİ BOŞALTİN	- 11 dağıtım gerçekleştirildi (yanıp sönen uyarı).- 15 dağıtım gerçekleştirildi (sabit yanan uyarı ve makine işlevlerinin engellenmesi).	Kahve telvesi çekmecesini ve toz toplama tepsisini boşaltın.
TELVE ÇEKMECESİNİ KAPATİN	Telve çekmeceleri takılı değil veya tamamen yerleşmemiş.	Her iki telve çekmecesini tamamen takın.
SU DOLDURUN	Haznede su yok. Hazneye su ekleyin.
SICAK SU DEVRE DIŞI	Sıcak su devre dışı.	Sıcak su dağıtım fonksiyonunu etkinleştirin.
BUHAR DEVRE DIŞI	Buhar devre dışı.	Buhar dağıtım fonksiyonunu etkinleştirin.
SU FILTRESİNİ DEĞİŞTİRİN	Son sıfırlama sonrasında 50 litre su tüketilmiş.	Brita su filtresini değiştirin ve sayı sıfırlayın.
BEKLEYİNİZ - GÜÇ FAKTÖRÜ DÜZELTİMİ	Kahve ünitesi normal bekleme konumuna geri dönmek için otomatik olarak bir devir gerçekleştiriyor.	Güç faktörü düzeltme devrinin tamamlanması için birkaç saniye bekleyin.
VURUŞ EKSİKLİĞİNİKONTROL EDİN	Doz ayarlayıcıya su akışı şunedenlerle yetersiz:- Çok ince öğütme.- Haznede su yok.- Hazne konumu doğru değil.	- Öğütülmüş kahve iriliğini artırmak suretiyle öğütmeyi değiştirin.- Haznede su olduğunu kontrol edin.- Haznenin yuvasına düzgün yerleşmiş olduğunu kontrol edin.- Teknik Servis müdahalesi isteyin.
ÖĞÜTÜLMÜŞ KAHVEYETERSİZ	- Kahve besleme hunisi boş.- Ö gütme süresi yetersiz.	- Kahve besleme hunisini doldurun.- Öğütme süresini artırın.- Teknik Servis müdahalesi isteyin.
KAYNATICI SENSÖRÜNÜKONTROL EDİN	Bileşen alarmı.	Teknik Servis müdahalesi isteyin.
KAYN. AŞIRISICAKLIĞINI KONTROLEDİN
KAYN. ZAMAN AŞIMINIKONTROL EDİN
ÜNİTE SENSÖRÜNÜKONTROL EDİN
ÜNİTE AŞIRISICAKLIĞINI KONTROLEDİN
ÜNİTE ZAMAN AŞIMINIKONTROL EDİN
ÜNİTE MOT. ZAMANAŞIMINI KONTROL EDİN

20 imha

Kullanıcılara yönelik bilgiler

25 Temmuz tarihli kanun kararnamesinin 15 sayılı maddesi “Elektrikli ve elektronik cihazlarda tehlikeli madde kullanımının azaltılması ve ayrıca atıkların imhası ile ilgili 2002/95/CE, 2002/96/CE ve 2003/108/CE direktiflerinin uygulanması” uyarınca.

Cihazın üzerindeki çarpı işaretli çöp kutusu sembolü, ürünün

kullanım ömrü sonunda diğer atıklardan ayrı toplanması gerektiğini belirtir.

Dolayısı ile ürünün kullanıcısının, cihazı uygun elektronik ve elektroteknik atık toplama merkezlerine teslim etmesi veya eşdeğer tipte bir cihazla bire bir değişim yapması için ürünü satın aldığı satıcıya geri götürmesi gerekecektir.

Ürünün, geri dönüşüm amacıyla tahsis edilmiş toplama tesislerine teslim edilmesi, çevreyle dost bir şekilde muameleye tabi tutulması ve elden çıkarılması, çevre ve insan sağlığına gelebilecek olumsuz etkilerin önlenmesine yardımcı olmakla birlikte, cihazın yapımında kullanılan malzemelerin geri dönüştürülebilmesini sağlayacaktır.

Ürünün kullanıcı tarafından kanunlara uygun olmayan bir şekilde imhası/atılması 22/1997 sayılı kanunun (22/1997 sayılı kanunun 50. maddesi ve müteakip hükümleri) uygulanmasını gerektirir.
