KULLANIM KILAVUZU BS 1055 SILVERLINE

Organize Sanayi Bölgesi

Merzifon/AMASYA

Tel : [phone]

Faks:0358.5149357

Istanbul Merkez

Yilanlu Ayazma Yolu Yesil Plaza No:15 Kat:10

Tonkanı / ISTANBUL

Topkap/10TANBOL Tel: [phone] (zhu)

Tel. [phone]

Faks:0212.481 40 08

Ankara Bölge Müdürlüğü

Söğütözü Mah. Yaşam Cad. Ak Plaza Kat:7

No: 7123 Cankava / ANKARA

Tel: [phone]

Tel: [phone] Eiko: 0312.219 15 22

FARS.0312.219 1525

Ege Bölge Müdürlüğü

Gaziler Cad. Yenisehir Is Merkezi No:104/1

Yenisebir / |ZMIR

Tel: [phone]

Tel: [phone]

Faks: 0232.457 68 00

Değerli Müşterimiz,

Öncelikle ürünümüzü satın aldığınız için teşekkür ederiz.

Bu kullanım kılavuzundaki tüm talimat ve uyarıları dikkatlice okuyunuz. Bu kılavuz; ürününüzün güvenli kurulumu, kullanımı ve bakımı hakkındaki önemli bilgileri ve ürününüzden en yararlı biçimde faydalanmak için gerekli uyarıları içermektedir.

Bu kılavuzu ilerde gerekli olduğunda kullanmak üzere kolay ulaşabilir bir yerde saklayınız.

Üretici, bu kitapçığın çevirisi ya da basımından kaynaklanan, ürünün hatalı kullanımından doğacak olan ve bunun sonucunda insana, çevresine ve diğer malzemelere gelebilecek olan zararlardan sorumlu tutulamaz.

MÜŞTERİ SERVİS VE GARANTI

Garanti şu şartları kapsamaz.

1-Ürünün yanlış kurulum ve kullanımdan kaynaklanan hatalar.
2-Yetkili kişiler haricinde herhangi birinin ürüne müdahale etmesi ya da tamir etmeye çalışmasından kaynaklanan hatalar.
3-İmalatçının verdiği parçalar dışında herhangi bir parçanın ürüne monte edilmesinden doğacak sorunlar.
4-Ev harici kullanımlardan veya olağandışı veya anormal bir şekilde kullanılmasından doğacak sorunlar.
5-Malın tüketiciye (müşteri) tesliminden sonra taşıma sırasında meydana gelebilecek hasarlar.
6-Ürünün yanlış bir işleme tabi tutulmasından doğacak sorunlar.
7-Malın müşteriye tesliminden sonra inşaat yerinde uzun süre kalmasından ve depolama şartlarına uyulmamasından oluşan yüzey hataları ve diğer hasarlar.
8-Ürünlerin müşteri tarafından yapılan temizlik ve bakım işlerinde Montaj ve Kullanım talimatında belirtilen kurallara uymaması.
9-Orjinal ürünün yedek parçası kullanılmamasından doğan arızalar ile ürünlere Silverline bilgisi ve onayı dışında ilave veya uyarlama yapılması.
10-Genel su şebekesinden gelen standart dışı koşullardan kaynaklanan arızalar.
Borulama ve fittings tesisatından kaynaklanan problemler.
11-Sisteme standart dışı sıcak su verilmesinden, buzlanma ve donmadan meydana gelen hasarlar.
12-Burada belirtilmemiş olsa bile her türlü kullanımdan kaynaklanan kusurlar.
13-Ürünün Onaylı Garanti Belgesinin veya faturasının beyan edilememesi.
14-Tesisat bağlantısında Filtreli ara musluk kullanılmaması nedeniyle oluşan arızalar.

SATİŞ SONRASI SERVİS HİZMETLERİ

SATIŞ SONRASI SERVİS HİZMETLERİ:

Size en yakın Silverline Yetkili Servisini öğrenmek için ürün ile sağlanan yetkili servis listesine başvurabilirsiniz. Listeniz 1-2 yıldan eski ise güncel servis noktalarını öğrenmek ve sorunlarına cevap alabilmek için,

SILVERLINE ÜCRETSİZ DANIŞMAHATTINI: 0800 219 60 71ârayabilirsiniz.

Aşağıdaki Önlemlere Uymanızı Rica Ederiz.

1. Ürününüzü aldığınızda, Garanti Belgesini Yetkili Satıcınıza onaylatınız.
2. Ürününüzü Kullanma Kılavuzu esaslarına göre kullanınız.
3. Ürününüzle ilgili hizmet talebiniz olduğunda yukarıdaki telefon numarasından Hizmet Merkezimize başvurunuz.
4. Hizmet için gelen teknisyene "teknisyen kimlik kartı" sorunuz.
5. İşiniz bittiğinde servis teknisyeninden "Hizmet Fişini" istemeyi unutmayınız. Alacağınız hizmet fişi, ileride ürününüzde meydana gelebilecek herhangi bir sorunda size yarar sağlayacaktır.
6. Ürünün kullanım ömrü 5 yıldır. Bu süre ayrıca ürünün fonksiyonunu yerine getirebilmesi için gerekli yedek parça bulundurma süresidir.

içİNDEKİLER

1-Tek Kumandalı Armatürler ve Kullanım Özellikleri....2
2-Çift Kumandalı Armatürler ve Kullanım Özellikleri....2
3-Perlatörler, Özellikleri, Temizlik ve Bakımları....3
4-Nakliye, Taşıma ve Depolama Sırasında Dikkat Edilecek Hususlar....3
5-Montaj, Kullanım, Bakım ve Arıza Durumlarında Dikkat Edilecek Hususlar......3
6-Kurulumdan Önce 5
7-Kullanım ve Bakım......6
8-Modeller....7
9-Tek Delikli Tezgah Üstü Bataryalar Montaj Şeması......9
10-Sifon Kumandalı Armatürler Montaj Şeması......9
11-Pull-Out Armatürler Montaj Şeması_1....10
12-Pull-Out Armatürler Montaj Şeması_2....11
13-Satış Sonrası Servis Hizmetleri....12
14-Müşteri Servis ve Garanti....13

TEK KUMANDALI ARMATÜRLER VE KULLANIM ÖZELLİKLERİ

Sıcak ve soğuk su akışını tek kontrollü açma-kapama tertibatı ile sağlayan bataryalardır. Su sıcaklığı, kumanda kolunun sağa ve sola hareket ettirilmesi ile ayarlanır. Suyun akış miktarı (debisi) kumanda kolunun yukarı aşağı hareket ettirilmesi ile ayarlanır. Suyun karışımı ve yönlendirilmesi kartuş adı verilen parça sayesinde yapılır. Kartuş içerisinde suyu yönlendiren düzenekler seramikten yapılmıştır. Seramik diskler, suyun tat, renk, koku özelliklerini bozmadığı gibi aşınma ve bozulmaya karşı oldukça dayanıklıdırlar. Seramik disklerin birbiri üzerinde kayabilmesi için, sermik diskler üzerinde bulunan mikroskobik gözeneklere emdirilmiş yağ kullanılmaktadır. Yağ, sistemin yumuşak çalışmasını sağlar ve insan sağlığına zararlı değildir. Kartuşlarla ilgili bir problem olduğunda müdahale edilmemeli, yetkili servislerden yardım istenmelidir. Ürünün kumanda kolu yukarı doğru kaldırıldıkca, akan su miktarı artar. Armatür yerine monte edildikten sonra, size göre kumanda kolu yukarı konumda iken, sağa doğru hareket ettirildiğinde soğuk, sola doğru hareket ettirildiğinde ise sıcak su akar. Orta konumda yukarı doğru hareket ettirildiğinde sıcak ve soğuk su karışmış olarak akar. Kumanda kolu yavaş hareket ettirilmeli, darbeli bir şekilde açma-kapama yapılmamalıdır.

ÇİFT KUMANDALI ARMATÜRLER VE KULLANIM ÖZELLİKLERİ

Sıcak ve soğuk su açma-kapama tertibatı (volan) ayrı ayrı olan bataryalardır. Su sıcaklığı, her iki volanın da kullanılması ile ayarlanır. Armatür yerine monte edildikten sonra, size göre sağdaki volan saat yönünün tersine çevrildiğinde soğuk su, soldaki volan saat yönünün tersine çevrildiğinde ise sıcak su akmaya başlar. Bu tip ürünlerde, su ürünün içinde karıştığı için volanlar yardımı ile uygun su sıcaklığının ve miktarının ayarlanması gerekir. Suyun akışını kesen tertibata salmastra adı verilir. Çift kumandalı ürünlerde, klasik salmastra ve 90 seramik diskli salmastra olmak üzere iki tip salmastra kullanmaktadır. 90 salmastra ancak çeyrek tur dönme hareketli yapabilir. Klasik salmastralarda açma-kapama elemanı olarak lastik klape kullanılır. Bu klapeler hijyenik EPDM malzemeden üretilmektedir ve insan sağlığı için zararlı olmadığı ulusal ve uluslararası yetkili laboratuvarlar tarafından onaylanmıştır. 90 salmastralarda ise açma-kapama seramik diskler yardımı ile olur. Seramik disklerin insan sağlığına zararı ve suyun kokusuna ve rengine etkisi olmadığı gibi, seramik disklerin kaymasını sağlayan yağ da hijyeniklik bakımından uluslararası yetkili laboratuvarlar tarafından onaylanmıştır. Musluklar, çift kumandalı armatürlerin açma-kapama sistemi prensiplerine göre çalışır. Tek girişli oldukları için soğuk veya sıcak su verirler.

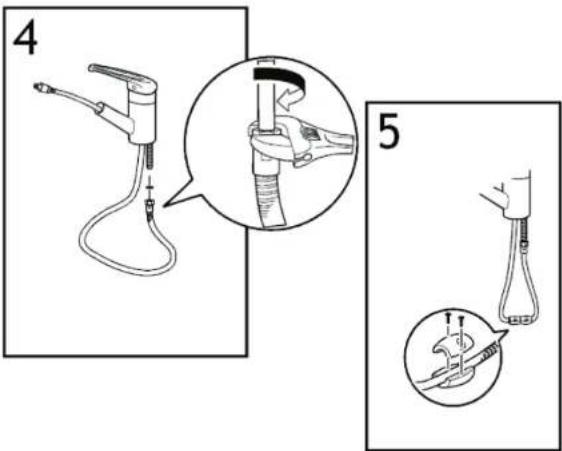

PULL-OUT ARMATÜRLER MONTAJ ŞEMASI-2

4 5

6 Elduşu parçasını monte etmeden önce, tesisatta bulunan ve armatüre zarar verici partikülleri temizlemek için, suyu 5 dakika akıtınız.

Sıcak ve soğuk su bağlantılarını, sayfa 9'de gösterildiği gibi yapınız.

PERLATÖRLER, ÖZELLİKLERİ, TEMİZLİK VE BAKIMLARI

Armatürlerin çıkış ucunda bulunan perlatörler, içerisinde su geçerken aradaki boşluktan hava emerler. Su, emilen hava ile karışarak akmaya başlar. Böylece suyun akışı daha yumuşak, daha dolgun, daha düzgün bir hale gelir ve su etrafı fazla sıçramaz. Suyun daha dolgun akıyor göstererek su tasarrufu sağlayan parlatorün içerisinde, suyu filtreleyen ve liflere ayıran özel düzenekler vardır. Perlatör, tesisattan ve/veya sudan kaynaklanan küçük parçacıkları özel süzgeçleri aracılığı ile tutar. Belirli aralıklarla temizlik yapılmaz ise perlatörün gözenekleri tıkanır. Tıkanma seviyesine bağlı olarak suyun akışı azalabilir. Böyle durumlarda montaj talimatında belirtildiği biçimde temizlik yapılmalıdır. Perlatör her ay mutlaka temizlenmelidir. Temizlik sırasında ve perlatörün tekrar montajında, parçaların zarar görmemesine ve parçaların yerleştirme sıralarına dikkat edilmelidir.

NAKLİYE, TAŞIMA VE DEPOLAMA SIRASINDA DİKKAT EDİLECEK HUSUSLAR

Silverline armatürlerin, ürünün nakliye sırasında zarar görmesini engellemek ve ürüne ait fakat ürün üzerine takılamayan parçaların size eksiksiz ulaşmasını sağlamak amacı ile özel ambalaj içerisinde sunulmaktadır. Orjinal ambalajlı olmayan ürünleri almayınız ve orjinal ambalajlı olarak aldığınız ürünleri de montaj aşamasına kadar ambalajından çıkartmayınız. Ürünlerin depolanması ve montaj öncesi bekletilmesi durumunda, ortam sıcaklığı 15°C nin altına düşmeyecek şekilde kapalı stok alanları oluşturulmalıdır. Ambalajlı ürünler yağmur, su, rutubet, toz ve ateş gibi ürün ve ürünün ambalajına zarar verecek durumlardan korunmalıdır. Ürünler birbiri üzerine aşırı yiğılmamalı ve ürün ambalajının ezilmesine izin verilmemelidir. Devrilme ve düşmeye karşı önlem alınmalıdır. Bu kurallara uyulmaması durumunda, doğabilecek hasarlardan firmamız sorumlu değildir.

MONTAJ, KULLANIM, BAKIM VE ARIZA DURUMLARINDA DİKKAT EDİLECEK HUSUSLAR

Sıhhi tesisat armatürlerinin sorunsuz çalışmaları ancak standartlara ve montaj talimatlarında belirtilen kurallara uygun montaj yapılması ile mümkündür. Bu durum sizlere ileride karşılaşabileceği pek çok sorundan koruyacaktır.

Bunun için;

1-Armatür bağlantısından önceki tesisattan kaynaklanan ve armatür üzerine olumsuz etki yaratan problemlerden firmamız sorumlu değildir.

2-Ürünlerinizin montaj, bakım ve arıza işlerini Silverline Yetkili Servise yaptırmanızı rica ederiz.

3-Yeni inşaatlarda, armatürlerin sıhhi tesisata bağlanmadan önce, boru ve bağlantı elemanlarının içerisinde kalan tüm pislikler su akıtılarak temizlenmelidir.

4-Ürünler, montaj talimatında belirtilen kurallara uygun olarak monte edilmelidir.

5-Ürünleri, tesisattan veya su şebekesinden gelecek kum ve benzer parçacıklardan korumak için ana tesisat girişine filtre valf(ara musluk) takılmalıdır.

6-Su kalitesinin sabit tutulamadığı durumlarda, mümkün olan her armatür girişine filtreli ara musluk takılmalıdır. Ara muslukların filtreleri zaman zaman temizlenmelidir.

7-Ilk bir haftalık kullanım sonrasında ve takip eden her ay, armatürlerin perlatörleri montaj planında belirtildiği şekilde sökülüp bol su ile temizledikten sonra zedelemeden yerine takılmalıdır.

8-Standardlara göre amatürlere su giriş sıcaklığı max. 90 C dir. Bu sıcaklığın üzerinde sıcak su kesinlikle kullanılmamalıdır.

9-Ürünlerimiz bina içinde kullanılacak şekilde tasarlanmıştır. Donma nedeni ile ürünlerde kalıcı bozulmalar meydana gelebilir. Gerek aşırı sıcak su, gerekse donma nedeni ile olan hasarlanmalar garanti kapsamı dışındadır. Donma tehlike görülmesi halinde, ana girişten su kesilmeli, tesisattaki su tamamen boşaltılmalı, perlatörler sökülmeli ve armatürler açık konumda bırakılmalıdır.

10-Garanti kapsamı dışında kalan arızalarda parça değişimi gerekiyor ise, ürün performansının düşmemesi için ürününüzün orijinal yedek parçasını kullanmanızı özellikle tavsiye ederiz.

11-Armatür yüzeyleri en geç 1 hafta içinde yumuşak bir bez ve sabunlu su kullanarak temizlenip kurulanmalıdır. Bu durumda armatürlerinizde hiçbir zaman aşırı kirlenme olmayacaktır.

12-Aşırı kirlenme olması durumunda, ürünün kaplamasına zarar verecek tuz ruhu, benzer asitli sıvılar ve toz temizleyiciler kullanılmamalıdır. Temizlik sırasında bulaşık teli, sert temizlik süngeri gibi sert malzemeler kullanmayınız. Bu gibi durumlarda Silverline yetkili servislerinden ve yetkili servis listesinde bulunan adreslerden bilgi alabilirsiniz.

13-Su kesilmelerinden sonra, suyun tekrar sisteme verilmesi sırasında, borularda kalan hava sıkışarak standart tesisat basıncının üzerine çıkabilir. Ürünleri bu darbeden korumak için en etkili çözüm ana giriş üzerine basınç düşürücü valf konmasıdır. Tesisatta basınç düşürücü valf yok ise basıncın şiddetini azaltmak için, pis su giderine akan musluk veya armatürlerden 1 tanesi tam olarak açık bırakılmalıdır. Ayrıca armatürlerin girişinde bulunan ara muslukların kapatılması ve tesisatın ana girişinde çek valf bulunması da sorunu azaltabilir.

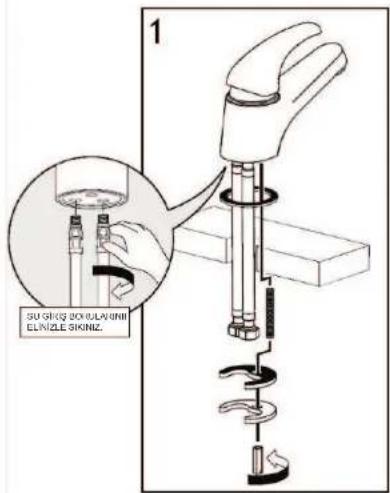

TEK DELİKLİ TEZGAH ÜSTÜ BATARYALAR MONTAJ ŞEMASI

SU GRIG ZOULAVINII CLINZLE SKINIZ.

2 Helator Sioak Su Ginji Sojuk Su Ginji

MODELLER

Armatürünüzün montajından önce boruların içindeki tortulardan kurtulmak için suyu aktıp borularınızın durulanmasını sağlayiniz. Evinizin ana su girişne filitre taktırmadan armatürünüzü monte ettirmeyiniz. Armatürünüze su iletecek olan ve evyenizin ya da lavabonuzun altında yer alan su çıkışlarına filtreli ara musluk taktırınız ve periyodik olarak bu filitreleri temizleyiniz. Bu ara filtreyi armatürü aldığınız satış noktalarından veya nalburlardan temin edebilirsiniz. Köse valflerini filtreyle birlikte kurmanızı öneririz. 2 aşamalı jet akışlı evye armatürlü, yönlendiricinin doğru çalışması için basıncın 1,5 barın altında olmaması tavsiye edilir.Suyun sıcaklığı 90°C dereceyi geçmemelidir. Musluk borularının bağlantılarını geleneksel şekilde yapmadan önce, boruların çok fazla zorlanmamasına dikkat ediniz. Su basıncının 5 barın üzerinde olduğu yerlerde ürüne basınç ayarlayıcı ve adaptör taktırmadan asla monte ettirmeyiniz.

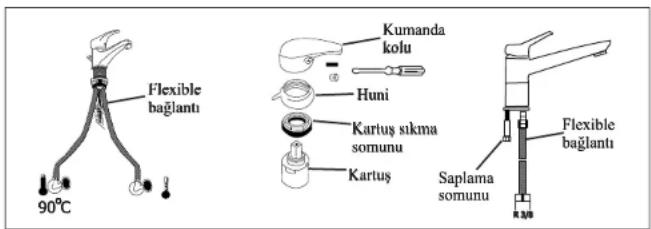

Flexible bağlantı 90°C Kumanda kolu Huni Kartuş sıkma somunu Kartuş Saplama somunu Flexible bağlantı

KULLANIM VE BAKIM

Bataryanın ağız kısmındaki filltrenin periyodik olarak temizlenmesi tavsiye edilir(Şekil : 2). Kirli yüzeyleri sadece sıvı bulaşik deterjanlı su kullanarak yumuşak bir bezle temizleyiniz. Kireç tortularını sirke gibi bir madde kullanarak temizleyiniz. Orijinal yedek parçaları kullanmanızı öneriniz. Kartuşun değişmesi gerektiğiinde, vidanın sıkıca yerleşmiş olduğunu kontrol ediniz (doğrusu 9 Newton'dur). ASLA ağır kimyasal temizleyiciler, vitrifiye temizlemeye yarayan klorlu veya amonyaklı (kireç,yaq sökücüler) temizleyiciler, alkol, sert yüzlü temizleme bezleri ya da süngerleri kullanmayınız. Aksi halde urününüzün parlaklığı yok olacak, ürün yüzeyinde geri dönülemez leke ve izler oluşacaktır. Suyun sert olduğu bölgelerde kullanımdan sonra bataryanızı kurulayınız. Aksi halde batarya üzerinde geri dönülemez lekeler ve izler oluşacaktır. Periyodik olarak perlatörü temizleyiniz. Firmamız, kullanıcılardan ve kötü kurulumdan kaynaklanan hatalardan sorumlu değildir.

Perlatör

Şekil : 2

MODELLER
