KULLANIM KILAVUZU BS 1100 SILVERLINE

Organize Sanayi Bölgesi

Merzifon/AMASYA

Tel : [phone]

Faks:0358.514 93 57

Istanbul Merkez

Yilanlı AyazmaYoluYeşil Plaza No:15 Kat:10

Topkapı / İSTANBUL

Tel : [phone] (nby)

Ankara Bölge Müdürlüğü

Söğütözü Mah.Yaşam Cad.Ak Plaza Kat:7

No: 7123 Cankava /ANKARA

Tel: [phone]

Eoka:0312 210 15 22

Ege Bölge Müdürlüğü

Gaziler Cad. Yenisehir Is Merkezi No:104/1

Yenisebir / |ZM|B

Tel:[phone]

Faks:0232.4578800

MODEL

BS 1100 - BS 1110 - BS 1120

Değerli Müşterimiz,

Öncelikle ürünüümüzü satın aldığınız için teşekkür ederiz.

Bu kullanım kılavuzundaki tüm talimat ve uyarıları dikkatlice okuyunuz. Bu kılavuz; ürününüzün güvenli kurulumu, kullanımı ve bakımı hakkındaki önemli bilgileri ve ürününüzden en yararlı biçimde faydalanmak için gerekli uyarıları içermektedir.

Bu kılavuzu ilerde gerekli olduğunda kullanmak üzere kolay ulaşabilir bir yerde saklayınız.

Üretici, bu kitapçığın çevirisi ya da basımından kaynaklanan, ürünün hatalı kullanımından doğacak olan ve bunun sonucunda insana, çevresine ve diğer malzemelere gelebilecek olan zararlardan sorumlu tutulamaz.

MÜŞTERİ SERVİS VE GARANTI

Garanti şu şartları kapsamaz.

1-Ürünün yanlış kurulum ve kullanımdan kaynaklanan hatalar.
2-Yetkili kişiler haricinde herhangi birinin ürüne müdahale etmesi ya da tamir etmeye çalışmasından kaynaklanan hatalar.
3-İmalatçının verdiği parçalar dışında herhangi bir parçanın ürüne monte edilmesinden doğacak sorunlar.
4-Ev harici kullanımlardan veya olağandışı veya anormal bir şekilde kullanılmasından doğacak sorunlar.
5-Malın tüketiciye (müşteri) tesliminden sonra taşıma sırasında meydana gelebilecek hasarlar.
6-Ürünün yanlış bir işleme tabi tutulmasından doğacak sorunlar.
7-Malın müşteriye tesliminden sonra inşaat yerinde uzun süre kalmasından ve depolama şartlarına uyulmamasından oluşan yüzey hataları ve diğer hasarlar.
8-Ürünlerin müşteri tarafından yapılan temizlik ve bakım işlerinde Montaj ve Kullanım talimatında belirtilen kurallara uymaması.
9-Orjinal ürünün yedek parçası kullanılmamasından doğan arızalar ile ürünlere Silverline bilgisi ve onayı dışında ilave veya uyarlama yapılması.
10-Genel su şebekesinden gelen standart dışı koşullardan kaynaklanan arızalar.
Borulama ve fittings tesisatından kaynaklanan problemler.
11-Sisteme standart dışı sıcak su verilmesinden, buzlanma ve donmadan meydana gelen hasarlar.
12-Burada belirtilmemiş olsa bile her türlü kullanımdan kaynaklanan kusurlar.
13-Ürünün Onaylı Garanti Belgesinin veya faturasının beyan edilememesi.
14-Tesisat bağlantısında Filtreli ara musluk kullanılmaması nedeniyle oluşan arızalar.

SATİŞ SONRASI SERVİS HİZMETLERİ

SATIŞ SONRASI SERVİS HİZMETLERİ:

Size en yakın Silverline Yetkili Servisini öğrenmek için ürün ile sağlanan yetkili servis listesine başvurabilirsiniz. Listeniz 1-2 yıldan eski ise güncel servis noktalarını öğrenmek ve sorunlarına cevap alabilmek için,

SILVERLINE ÜCRETSİZ DANIŞMAHATTINI: 0800 219 60 71ârayabilirsiniz.

Aşağıdaki Önlemlere Uymanızı Rica Ederiz.

1. Ürününüzü aldığınızda, Garanti Belgesini Yetkili Satıcınıza onaylatınız.

2. Ürününüzü Kullanma Kılavuzu esaslarına göre kullanınız.

3. Ürününüzle ilgili hizmet talebiniz olduğunda yukarıdaki telefon numarasından Hizmet Merkezimize başvurunuz.

4. Hizmet için gelen teknisyene "teknisyen kimlik kartı" sorunuz.

5. İşiniz bittiğinde servis teknisyeninden "Hizmet Fişini" istemeyi unutmayınız. Alacağınız hizmet fişi, ileride ürününüzde meydana gelebilecek herhangi bir sorunda size yarar sağlayacaktır.

6. Ürünün kullanım ömrü 5 yıldır. Bu süre ayrıca ürünün fonksiyonunu yerine getirebilmesi için gerekli yedek parça bulundurma süresidir. Kaplamaların(renkli ve krom) garanti süresi 1 yıldır. Yanlış kullanım ve montaj, yanlış bakım ve ihmalkarlık sonucu oluşacak zararlar garanti kapsamı dışındadır.

içİNDEKİLER

Montajdan Önce....2

Kullanım ve Bakım......2

Perlatörler, Özellikleri, Temizlik ve Bakımları....2

Nakliye,Tasima ve Depolama Sırasında Dikkat Edilecek Hususlar....3

Montaj,Kullanım,Bakım ve Arıza Durumlarında Dikkat Edilecek Hususlar....3

Kurulumdan Önce 4

Kullanım ve Bakım......5

Modeller....5

Bataryaların Montaj Şemaları......6

Satış Sonrası Servis Hizmetleri....8

Müşteri Servis ve Garanti....9

MONTAJDAN ÖNCE

Herhangi bir toz kalıntısı bırakmamak için bataryanın iç ve dış kısmını yıkayınız. Bataryadan önce açılı ve filtreli valfleri kurmanız tavsiye edilir. Su basıncının 5 Bar basıncı geçtiği tesisatlara bataryayı bağlamayınız ya da basıncı düşürücü bir adaptör kullanarak bağlayınız. El duşu bataryaların bağlantısında su basıncının 1.5 bardan düşük olmaması tavsiye edilir. Suyun sıcaklığı 70 °C' yi geçmemelidir. Kurulumdan önce batarya gövdesi ile boru bağlantısı çok sıkmadan hafif bir şekilde yapınız.

KULLANIM VE BAKIM

(A)

Resimde görülen havalandırıcı filtreyi periyodik olarak temizlemeniz tavsiye edilir. Yüzeyinin kirlenmesi durumunda nötr sabunla suyla temizleyip kuru ve yumuşak bir bezle siliniz. Kireç tutan bölgelerde kireci sirke ile çözünüz. Batarya yüzeyini yıpratacak aşındırıcı temizleyicileri kullanmayınız.Yedek parça ihtiyacında orijinal parça kullanımınız.Kartuşu değiştireceğiniz zaman, yeniden vidalama yaparken somunu sağlam ama aşırı olmayacak şekilde sıkınız( önerilen 9 Newton). Yanlış kullanım ve montajdan kaynaklanacak zararlardan firmamız sorumlu tutulamaz.

PERLATÖRLER, ÖZELLİKLERİ, TEMİZLİK VE BAKIMLARI

Armatürlerin çıkış ucunda bulunan perlatörler, içerisinde su geçerken aradaki boşluktan hava emerler. Su, emilen hava ile karışarak akmaya başlar. Böylece suyun akışı daha yumuşak, daha dolgun, daha düzgün bir hale gelir ve su etrafa fazla sıçramaz. Suyun daha dolgun akıyor göstererek su tasarrufu sağlayan parlatörün içerisinde, suyu filtreleyen ve liflere ayıran özel düzenekler vardır. Perlatör, tesisattan ve/veya sudan kaynaklanan küçük parçacıkları özel süzgeçleri aracılığı ile tutar. Belirli aralıklarla temizlik yapılmaz ise perlatörün gözenekleri tıkanır. Tıkanma seviyesine bağlı olarak suyun akışı azalabilir. Böyle durumlarda montaj talimatında belirtildiği biçimde temizlik yapılmalıdır. Perlatör her ay mutlaka temizlenmelidir. Temizlik sırasında ve perlatörün tekrar montajında, parçaların zarar görmemesine ve parçaların yerleştirme sıralarına dikkat edilmelidir.

BATARYALARIN MONTAJ ŞEMALARI

1) Semplifix tabanı lavabonun içine yerleştiriniz. N.B.O.R. sadece seramiklerdeki geniş deliklerde kullanılır.

2) Önemli: Vidanın sıkıştırılması için, vida ön tarafa yerleştirilmelidir. (Art.CU-005 ve CU-008 in arkasında

3) Vidayı sıkıştırınız

4) Koruma kabını kaldırıp, mikser ve Semplifix tabanın üzerindeki değnekle birlikte kurulumunu yapınız.

Seramik olmayan evyeler için:

Evyenin altındaki etiketli S desteğini sıkıştırınız. Yukarıdan aşağıya, Semplifix tabanını evyedeki deliğe indiriniz.

N.B. Sadece geniş O halkası kullanılabilir.

NAKLİYE, TAŞIMA VE DEPOLAMA SIRASINDA DİKKAT EDİLECEK HÜSUSLAR

Silverline armatürlerin, ürünün nakliye sırasında zarar görmesini engellemek ve ürüne ait fakat ürün üzerine takılamayan parçaların size eksiksiz ulaşmasını sağlamak amacı ile özel ambalaj içerisinde sunulmaktadır. Orjinal ambalajlı olmayan ürünleri almayınız ve orjinal ambalajlı olarak aldığınız ürünleri de montaj aşamasına kadar ambalajından çıkartmayınız. Ürünlerin depolanması ve montaj öncesi bekletilmesi durumunda, ortam sıcaklığı 15 C hin altına düşmeyecek şekilde kapalı stok alanları

oluşturulmalıdır. Ambalajlı ürünler yağmur, su, rutubet , toz ve ateş gibi ürün ve ürünün ambalajına zarar verecek durumlardan korunmalıdır. Ürünler birbiri üzerine aşırıığılmamalı ve ürün ambalajının ezilmesine izin verilmemelidir. Devrilme ve düşmeye karşı önlem alınmalıdır. Bu kurallara uyulmaması durumunda, doğabilecek hasarlardan firmamız sorumlu değildir.

MONTAJ, KULLANIM, BAKIM VE ARIZA DURUMLARINDA DİKKAT EDİLECEK HUSUSLAR

Sıhhi tesisat armatürlerinin sorunsuz çalışmaları ancak standartlara ve montaj talimatlarında belirtilen kurallara uygun montaj yapılması ile mümkündür. Bu durum sizlere ileride karşılaşabileceği pek çok sorundan koruyacaktır.

Bunun için;

1-Armatür bağlantısından önceki tesisattan kaynaklanan ve armatür üzerine olumsuz etki yaratan problemlerden firmamız sorumlu değildir.

2-Ürünlerinizin montaj, bakım ve arıza işlerini Silverline Yetkili Servise yaptırmanızı rica ederiz.

3-Yeni inşaatlarda, armatürlerin sıhhi tesisata bağlanmadan önce, boru ve bağlantı elemanlarının içerisinde kalan tüm pislikler su akıtılarak temizlenmelidir.

4-Ürünler, montaj talimatında belirtilen kurallara uygun olarak monte edilmelidir.

5-Ürünleri, tesisattan veya su şebekesinden gelecek kum ve benzer parçacıklardan korumak için ana tesisat girişine filtre valf(ara musluk) takılmalıdır.

6-Su kalitesinin sabit tutulamadığı durumlarda, mümkün olan her armatür girişine filtreli ara musluk takılmalıdır. Ara muslukların filtreleri zaman zaman temizlenmelidir.

7-Ilk bir haftalık kullanım sonrasında ve takip eden her ay, armatürlerin perlatörleri montaj planında belirtildiği şekilde sökülüp bol su ile temizledikten sonra zedelemeden yerine takılmalıdır.

8-Standardlara göre amatürlere su giriş sıcaklığı max. 90 C dir. Bu sıcaklığın üzerinde sıcak su kesinlikle kullanılmamalıdır.

9-Ürünlerimiz bina içinde kullanılacak şekilde tasarlanmıştır. Donma nedeni ile ürünlerde kalıcı bozulmalar meydana gelebilir. Gerek aşırı sıcak su, gerekse donma nedeni ile olan hasarlanmalar garanti kapsamı dışındadır. Donma tehlike görülmesi halinde, ana girişten su kesilmeli, tesisattaki su tamamen boşaltılmalı, perlatörler sökülmeli ve armatürler açık konumda bırakılmalıdır.

10-Garanti kapsamı dışında kalan arızalarda parça değişimi gerekiyor ise, ürün performansının düşmemesi için ürününüzün orijinal yedek parçasını kullanmanızı özellikle tavsiye ederiz.

11-Armatür yüzeyleri en geç 1 hafta içinde yumuşak bir bez ve sabunlu su kullanarak temizlenip kurulanmalıdır. Bu durumda armatürlerinizde hiçbir zaman aşırı kirlenme olmayacaktır.
12-Aşırı kirlenme olması durumunda, ürünün kaplamasına zarar verecek tuz ruhu, benzer asitli sıvılar ve toz temizleyiciler kullanılmamalıdır. Temizlik sırasında bulaşık teli, sert temizlik süngeri gibi sert malzemeler kullanmayınız. Bu gibi durumlarda Silverline yetkili servislerinden ve yetkili servis listesinde bulunan adreslerden bilgi alabilirsiniz.
13-Su kesilmelerinden sonra, suyun tekrar sisteme verilmesi sırasında, borularda kalan hava sıkışarak standart tesisat basıncının üzerine çıkabilir. Ürünleri bu darbeden korumak için en etkili çözüm ana giriş üzerine basınç düşürücü valf konmasıdır. Tesisatta basınç düşürücü valf yok ise basıncın şiddetini azaltmak için, pis su giderine akan musluk veya armatürlerden 1 tanesi tam olarak açık bırakılmalıdır. Ayrıca armatürlerin girişinde bulunan ara muslukların kapatılması ve tesisatın ana girişinde çek valf bulunması da sorunu azaltabilir.

KURULUMDAN ÖNCE

Armatürünzün montajından önce boruların içindeki tortulardan kurtulmak için suyu aktıp borularınızın durulanmasını sağlayınız. Evinizin ana su girişine filtre taktırmadan armatürünüzu monte ettirmeyiniz. Armatürünüze su iletecek olan ve evyenizin ya da lavabonuzun altında yer alan su çıkışlarına filtreli ara musluk taktırınız ve periyodik olarak bu filitreleri temizleyiniz. Bu ara filtreyi armatürü aldığınız satış noktalarından veya nalburlardan temin edebilirsiniz. Köse valflerini filtreyle birlikte kurmanızı öneririz. 2 aşamalı jet akışlı evye armatürlü, yönlendiricinin doğru çalışması için basıncin 1,5 barın altında olmaması tavsiye edilir.Suyun sıcaklığı 90°C dereceyi geçmemelidir. Musluk borularının bağlantılarını geleneksel şekilde yapmadan önce, boruların çok fazla zorlanmamasına dikkat ediniz. Su basıncının 5 barın üzerinde olduğu yerlerde ürüne basınç ayarlayıcı ve adaptör taktırmadan asla monte ettirmeyiniz.

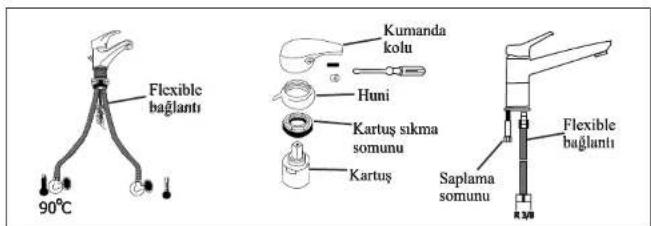

Flexible bağlanti Kumanda kolu Huni Kartuş sıkma somunu Kartuş Flexible bağlanti Saplama somunu 90°C

KULLANIM VE BAKIM

Bataryanın ağız kısmındaki filitrenin periyodik olarak temizlenmesi tavsiye edilir(Şekil : 2). Kirli yüzeyleri sadece sıvı bulaşik deterjanlı su kullanarak yumuşak bir bezle temizleyiniz. Kireç tortularını sirke gibi bir madde kullanarak temizleyiniz. Orijlinal yedek parçaları kullanmanızı öneriniz. Kartuşun değişmesi gerektiğiğinde, vidanın sıkica yerleşmiş olduğunu kontrol ediniz (doğrusu 9 Newton'dur). ASLA ağır kimyasal temizleyiciler, vitrifiye temizlemeye yarayan klorlu veya amonyaklı (kireç,yağ sökücüler) temizleyiciler, alkol, sert yüzlü temizleme bezleri ya da süngerleri kullanmayınız. Aksi halde ürününüzün parlaklığı yok olacak, ürün yüzeyinde geri dönülemez leke ve izler oluşacaktır. Suyun sert olduğu bölgelerde kullanımdan sonra bataryanızı kurulayınız. Aksi halde batarya üzerinde geri dönülemez lekeler ve izler oluşacaktır. Periyodik olarak perlatörü temizleyiniz. Firmamız, kullanıcılardan ve kötük kurulumtlark keynaklaanan hataladans sorumludeğiğdir.

Perlatör

Şekil : 2

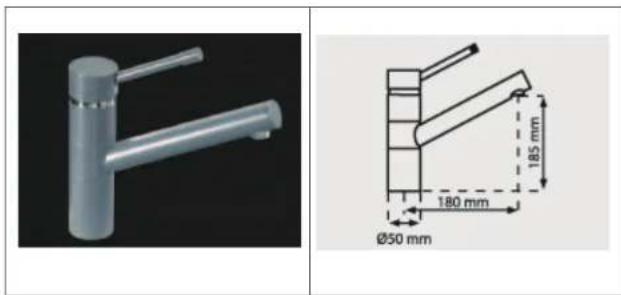

MODELLER
