KULLANIM KILAVUZU DPFI 2 GAV C Dominox

1. Garanti sürosi, chazın teslim tarihirden İbaren başlar ve 2 yıldır.
2. Cihazın bütün parçalan dahil olmak üzere tamamı fimamızın garanti kapsamındadır.
3. Ohazn garanti süresi içerisinde anzalanımesi durumunda, tamirde gegen säre garanti süresine etkimir. Chazn tamri süresi en facla 30 g şüridir. Bu süre, chazna ilejön anzamri servis istayonunu, servis istasyonunu olımaları durumunda, chazn eatası, bayi, aroştası, temisi ciliş, inalatçı veya imalatçı - üreiciinden birisiye birdim tanihinden ibaraan baslar. Ohazn anzasının 15 g şümlı perisinde giderilmaması halinde, inalatçı, üreici veya ilhaları; ohazn tamri temanlarınaya kadar, benzer duzilikere sahip başka bir chazı luktorinin kullanımlama tahisi etrikiz zorundatır.
   Cihazan garanti süresi içerisinde, gerek malzeme ve içpilik, gerekse montaj hatalarından dolayı anizalarması hahinde, işpilik masrafı, coğlşirilen parça bedeli ya da başka herhangi bir ad altında hiçbir şücrat tako: etreksiniz tamelı yapılacaktır.

4. Tüketinin ananın halikini kullanmauna ragmen olazın;

5. Tükmölye teslim edildiği tarımten ibaren belineren garanti süresi içrnce kalmak kayayıla, bir yıl içerisinde, aynı arzaların kıden fazla takrarlanması veya farklı arzalamı dörtlen fazla meydana gelmesi veya belineren garanti süresi içerisinde farklı arzaların toplamının allden fazla olması unsurlarının yara sınırı, bu arzaların cihuzdan yararılmamayı suitki kılması.

6. Tamir için gereken azami sürenin 😊ırması
7. Firmen servis isteyonurun mevout omsamai halinde sira lie saticus, bayi, acantesi, lemsitiligi. Ifalorpa veya imalarp - ureticinden birinin düzenleyecon raporta azarın tamirin münlcun bulunmadığın belirllemesi. Durumında tükeli cihazın ücretic değişinimesine, bedel iadei veya ayr oranında bedel indirmi talep actebir.
8. Asajidaki durumlarda chaz garanti kapsamı dwindadır;
9. Citazın kullanma kılavuzunda yer alan hususlara aylun kullanılmasından kaynaklanan arzalar
10. Garanti belgesinde tahrifat yap imasi halinde
11. Montajm Franke Yetküli Servis personeli çişanda herhangi bir kişi tarafından yapılmamı velveya Franke Yetküli Servis personeli çişanda herhangi bir kişi tarafından cihazın oranmına/tadiline++, kalkışkıncı, olması durumiarında
12. Yetkili FRANKE servis onayi olmayan belgeler geçevsiz o!up, yetkili servis tarafından montaj yapı lansayan cihaz garanti hano kabul edilir.
13. Cihazın uygun olmayan elektrik tesisat, voltaj veya voltaj regulatörünün kullanılarak çalışması veya şebekden kaynaklanan ar zalar
14. Cihozn tüketiçye les iminden sonra oluşabilecek kink, çok ve hasarlar (taşırma parpma,düşüme) uygun olmayan temizlerne ödünörnden kaynaklanan lékeler ve yang n, sel, su basrasi, yıldın düjmesi ve safierden meydana gelen anzalar
    Yukanda belirtilen moddeler kapsamında gerçekleşen arızalar ücret karşılığında tamir edilir
    7 Garanti belgesi ile ilgili olarak plakı lecek sorunlar için Sanayi ve Ticaret Bakanlığı Tüketocının ve Reksbezin Korunması: Genel Müdürlüğü ne beşvurulabilir

Bu belgenin kullanılmasına, 4077 say li Tüketichin Korumması Fakında Karun ve bu karuna dayantarak yürülüğa korulan Garanti Belgesi Uygulama Esslarına Dair Yönetmelik uyanınca, T.C. Sarayi ve Ticaret Bakarilığı Tüketicinin ve Rekaberin Korumması Genel Modülüoğlu tarafından için verilmiştir.

Onemli Uyarılar ve Kullanım İçin TavsiyelerÖnemli Uyarılar ve Kullanım İçin Tavsiyeler

ÖNEMLI

Bu kullanma kılavuzu, cihazın ayrılmaz bir parqaşıdır. Cihazın tüm kullanın ömrü zarında, zarar verilmeden ve kolay ulaşlıabilir bir yerde saklanmalıdır. Ocağınızı kullanmadan önce, lütfen kullanma kılavuzunu okuyun ve talimatlara uyun. Cihazla birlikte verilen tüm yedek parçalan saklayın. Cihaz, yürürlükteki tüm normlara uyularak ve mutlaka Franke Yetkili Servis Personeli tarafından monte edilmelidir. Bu cihaz, sadece ve içinde kullanılmak ve sadece plışirme ve yiyecekleri ısıtma İşlemleri için tasarlanmış olup, diğer olası kullanım şekilleri, cihazın amacı dışında sayılacaktır. Üretici firma, yanlış montaj, cihazın tahrif edilmesi, hatalı ve amacı dışında kullanılması gibi sebeplerden kaynaklanacak sonuçlardan sorumlu olmayacağını İlan eder.

• Cihazın, nakliye esnasında zarar görmediğinden emin olunuz.
- Tüm ambalaj malzemelerini, potansiyel olarak tehlikeli olduğundan, çocuklardan uzak tutunuz.
- Ambalaj malzemeleri geri dönüşümlüdür ve üzerinde, 🚙️ geri dönüşüm işaretli vardır.
- Bu cihaz sadece yetişkinler tarafından kullanılmalıdır. Çocukların kontrol paneline dokunmadığından ve cihazla gynamadığından emin plun.
- Gaz ve elektrik bağlantılarının, Franke Yetkili Servis Personeli tarafından kullanma kılavuzundaki talimatlara uyularak ve yürürlükteki kanunlar ve güvenlik nomlarına tamamen itaat ederek yapılmalıdır. - Cihazın elektrik güvenliği, toprak bağlantısının yapılması şartıyla garanti adilebilir.
- Cihazda orijinalinin dışında değişiklikler yapmak, yada yapmaya çalışmak tehlikelidir. Arıza durumunda, cihazı kesinlikle kendiniz tamir etmeye çalışmayınız, yetkili bir servise müracaat edin.
- Ocağı kullandıktan sonra, kumanda düğmelerinin kapalı konuma getirilmesini sağlayın ve ana gaz musluğunu kapatın.
- Cihazı bir daha kullanmamaya karar verirseniz, çevre sağlığı ve güvenlik normlarına itaat ederek ve çocuklara zarar verebilecek parçaları etkisiz hale getirerek atınız.
- Cihazın, teknik bilgileri içeren etiketi, cihazın altına görülebilir şekilde yerleştirilmiştir ve ayrıca kullanma kılavuzunda da mevcuttur. Cihazın altında bulunan etiket, ne olursa olsun yerinden çıkartılmamalıdır.
- Cihazın kullanımına ilişkin şekilli anlatımlar, guruplanmış şekilde kılavuzun sonunda yer almaktadır.

Uygunluk Deklarasyonu Uygunluk Deklarasyonu

Bu cihaz, aşağıda belirtilen AB direktiflerine uygun olarak üretilmiştir.

90/396/EEC "Gaz güvenlik standartları"

73/23/EEC "Düşük voltaj"
89/336/EEC "Elektromanyetik uygunluk"
93/68/EEC "Genel standarllar"
89/109/EEC "Yiyeceklerle tamas halindeki nesneler"

Bu talimatlar yalnızca, cihazda bulunan talimatlar el kitabındaki etikette yer alan, kodları belirtilmiş ülkeler için geçerlidir.

OCAK TALIMATLARI

Uyarılar : Uyarılar :

Bu cihaz, bir modül içine yerleştirilmek üzere tasarlanmıştır.

• Montaj biçimi, gaz aksamları için "3" Tipi ve elektrik aksamları için "Y" Tipidir.
  Cihazın içine yerleştirileceği modül, 90 °C veya üzeri sıcaklıklara dayanıklı olmalıdır.

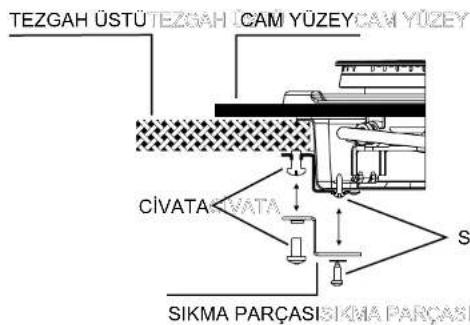

• Doğru montaj için, ilgili paragraf ve şekillere başvurunuz.
  Gazlı ocagın kullanımı, monte edildiği odada isi ve nem oluşmasına yol açar. Camı açarak yada bacalı bir davlumbaz kullanarak, gerekli havalandırmayı sağlayın. Uzun süreli kullanımlarda, her iki işlemi aynı anda yaparak veya davlumbaz hızını artırarak havalandırmayı güçlendirin.

Bu el kitabı birkaç tip ocak için kullanılmaktadır. Arkadaki etikete bakarak, cihaziniza tekabül eden modeli tanımlayın (Mod. Tc). Bu başlangıç kısmı, ilerideki paragraflardaki talimatlar ve kullanma kılavuzunun arkasındaki şekillerle birlikte size cihaziniza ait özel direktifleri gösterecektir.

Örnek: Örnek

DOMINOX
Type	**********	KW: *******-230 V - 50 Hz
T. Code	**********
Mod.	DP*1 ** GA*-C
Code	662000*
Ser. No.	WW / YY ****

PiŞİRME GÖZLERİ

Yandan Kumandalı Ocaklar

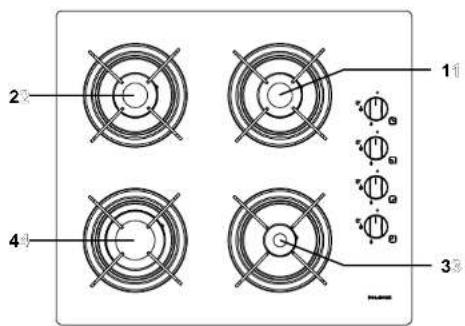

Mod. DPLI 44 GA-C / DPFI 44 GAV-C (Şekil 1)

1. Yarı hızlı sağ göz (SR)2. Yarı hızlı sol göz (SR)3. Yardımcı göz (A)4. Hızlı göz (R)	1. Yarı hızlı sağ göz (SR)2. Yarı hızlı sol göz (SR)3. Yardımcı göz (A)4. Hızlı göz (R)5. Hızlı göz (R)
Önden Kumandalı Domino Ocaklar
Mod. DPFI 2 GAV-C (Şekil 2)	Mod. DPFI 54 GAV TC-C (Şekil 5)
3. Yardımcı göz (A)4. Hızlı göz (R)	1. Yarı hızlı sağ göz (SR)2. Yarı hızlı sol göz (SR)3. Yardımcı göz (A)4. Hızlı göz (R)5. WOK ateşi gözü (TC)
Mod. DPFI 1 GAV TC-C (Şekil 3)

Önden Kumandalı Ocaklar

GARANTI BELGESİ
Funkta Mutlak ve Sargei Selantleri Gau, ve Tic A.J.
Inizi Mih: Ganjić Cud, No 258 Geizs - Kocasi Tel: [phone], Fax: [phone] e-mail: [e-mail] www.franka.com.br
IMZA
CIAZIN
Cinsi	Mitralpa Fen Buztakı Ford Aupatik Bulajuk Mok. Davlarbaz Dak
Markası	DOMINOX
Modisi
Seri No.
Tasiim Tarihi ve Yer
Azami Tamir Süresi	30 İş Gönüdür
Garanti Süresi	2 Yıldır
CINSI	MIKRODALGA F	BUZDOLABI	FIRIN	ASPIRATOR
BELGE NO	44704	44701	15188	24245
BELGE TARİHİ	18.09.2007	18.09.2007	16.07.2003	14.04.2005
CINSI	BULAŞIK MAK.	DAVLUMBAZ	OCAK
BELGE NO	38279	24246	7392
BELGE TARİHİ	09.03.2007	14.04.2005	03.04.2002

MONTAJ KUPONU

CİHAZ SAHİBİNİN

S.m
Adreşi
TEL (rev. iş. gsm)
E-mail

Frankie Mathak ve Banco Sistemasleri

İstürü Mah. Gençlik Cad. No. 258

Gehze-Kocai

Eksikiz ve okunaki dolcunulacak olan bu kuponservis montaj fisi ile birlikle yollandığı takdirda yetkili servise montaj beceili ödenecektir

ŞEHİR	SERVİŞ ADI	ŞIRKET SAHİSİ	ADRES	TEL	FAX
BTABANKL	MANSZE BERVASI	MENYAM MÜGÜSZE	SOĞAHLI MAH, YEŞIL.TERME SOK, NO.101/1 BANDELI EVILER	0 312 677 49 88-81	8222 644 52 52
BTABANKL	ATLIM SOĞUTRA	DUBEM TULRAZ	HENALPADA MH-KALALAI CO.GDNAMBEY SKLOJ 8 SEPAVÖY	0 312 438 14 78	8312 604 40 82
BHENDERJUN	MEAS SOĞUTRA	ALU ZALLAKHOĞLU	ŞAHİ Oğur Yener ed. No.178	0 328 617 11 74	8282 673 10 65
ENER	TENMO TENNIN	SINA, ŞİYŞ	MÖNGO CAD, NO.003 A/B	0 202 243 86 86/ 249 83 68	8282 244 51 50
ENERI	ATAZ TENNIS	ALU AYAZ	KEEZ BOK.MD.SIB ENWR. SEMİLER-HARŞEVANA	0 332 330 26 38	8333 327 12 47
KARANAN	ÇÜ SOĞUTRA	MUSTAPA ÖĞTODIK	SEPH ÇEŞME MAY-OL.BETMET AMBUTLU CAD.NO26 FAYABAN	0 330 212 98 74	8338 212 81 82
KARANAS	ARIZI MÜĞUTMA	EURIR ÇAHARI	CUMLUPNAR MAH, ANDRON CAD.NA/A	0 344 222 88 54	8341 223 86 54
KASTANORU	ACTRA CLEKTEN	KTEMAR ALTAM	SMAĞ.BİYİ MH, NÜRBOLU CD, NO.48	0 366 214 28 88	8366 214 39 88
KIDSHALE	ACTR TEVİG	KENDI TERNA	VAYLACH MAH.LULURATLI HASAN CAD NO.48	0 318 218 66 44 (0 642 271 44 12)	8318 218 30 44
KONYARLELI	MITLU KÜLM	MITLU HOMT	VAYARAKAS MHA, LÜZIR BOK, SARAY PASAJA.NO28	0 368 214 67 88	8388 214 23 41
KAYSANI	BENG SOĞUTMA	TURUF BENG	SERPCE ÖND MAH, CAHAYA CAD, EMDİTES BT, DT OLEK 13.0 HODASNAR INAYTENI	8082 231 98 58	8402 231 30 52
KOGAELI	GARAMF SOĞUTMA	MAL, HEDER	NETHAT GÜRKES CAD.MOTTA SOLICUK MOCASLI	0 340 436 42 67	8502 408 10 42
KONYA	MEYAMA MÜĞUTMA	SERIL, KÖŞ	HODA HAŞEBA MAH, KÖRDZABAS CAD.120 HDAYA	0 335 545 12 59	8502 551 53 42
KÜTANYA	ÇÜ MALAY ELEKTENK	ÇENEG ÇÖNZALAT	MENDERES CAD, AYOUN APT., A BLOK NO.51B	0 374 313 16 20	8523 216 30 88
MALATYA	SARAJI TENNIN	ALU OSMA VERSAVA	MÜCELLI CAD, DERMIE SOK, NO.50C	0 432 922 30 68	8526 83 73
MANZLA	ENDI, EZVANS	METHI BUDUK	MMARŞEHNAR MILK ERLER CO.NO SAVA	0 336 232 74 66	8508 336 40 41
MAPCEN	MIN TENNIN	AJAZE MUNCH	TARMA IL MÜDGÜLÜGÜ KARSSII NO.115B	0 482 213 91 60	8602 212 81 66
MENSIN	QEI TENNIN	MASAN SAŞT SAVICI	MESUÖVTE MAH, 6167 SICJAR MENSIN	0 324 238 31 69	8502 239 31 59
MENSIN	TILMAZ DRIJI	M.IGBT DRIJI	PALMRVE MAH, 1399 SOK, UNST APT. ALTI NO.13	0 324 339 65 51	8504 331 08 89
MUĞLA	ASIN ELEKTENK	LEAVI DOMIRTAŞ	SETH MAH, GEN. MUSTAPA MUĞLALI CO. NO.20	0303 214 72 16	8502 215 49 76
MUĞLA	OSIN TENNIN	TULOKI QÜLEN	Majayal Dayi veh Majeşey seh Karinhandel sp. al. 23 MLVA (palatini) sib. strakı)	0 262 212 91 88	8402 826 58 12
MUĞLA	OSIN TENNIN	MEKH TÜRKES	ÖLIM BAR, ME SONA NO.90 EOK, NO HAVER MASA APT. KARMARAS	0 262 412 24 72	8502 412 20 25
MUĞLA	SAID MÜĞUTMA	SÜRKARI BAÖG	ATAŞTÈRK BULV VEHDİTESİ CELDAL YAMORTADA	0 262 254 38 63	8502 424 79 32
MUĞLA	YATLA ELEKTOKIN	MESET TATLA	LYNAYA MI, Ohtuyutvar CAD.NAD.KBSDUR	0 262 313 91 66	8502 313 35 66
ORCU	TYDER SOĞUTRA	ARBORSHAWAR ŞIR	YENI MAH,SOK.NEJ 3	9402 212 28 38	8502 214 53 59
RZE	TOPSAI TENNIN	SATIN TOPSAIA	AtadıA cad. 97 ad. Mugazı İğ Hava No.318 PARZE	0 484 217 29 34	8502 212 27 35
SARANYA	YELIZI TENNIN	ELYAS AL	TÜĞGLAT MAH, TURAN CA, NO.4	0 264 277 14 38	8504 273 29 52
SARVUN	OZUM HOĞUTRA	NOVNA JEMISA	TR MAYVE MAH, OP. KARIL CAD, NO.16S	0 340 255 53 63	8502 224 35 58
SHOP	DOMRELL TUKRET	DAVET DOMREL	NEVIANDYAM MAHTATIHE CAD.NO? SANG	0 368 260 67 67	8508 260 37 87
SIVAS	KODUN TENNIN	TENNES BDIY	MEHMET PASA MAH KONDRE SOK, IŞHG AP NO.6 SAVAS	0 346 221 17 87	8508 223 57 98
SARLI UNTA	ARTAS ELEKTOK	ARNET ATAŞ	ASFALT CAD.NO14F SAMJURPA	0 414 217 14 87	8514 217 16 87
TERRIDAG	KIRAL SOĞUTRA	MIRAKA KIRAL	ERTULAR MAH, GÜNEŞ SOK, NO.7 TÜPEKÖY KENNAN PASAJI	0 262 262 66 46	8520 263 69 17
TERRIDAG CORLU	TURBANA TENNIN	ADMAR BOYTSIN	RESAGİTE MAH MEHIMETADA SOK.NO.23 / CORLU	0 262 864 14 67	8505 854 14 97
TRABZON	MERKE ZEBİR	TURANA ALEKMAO	GÜLSAHAR HATUN MAH YAVUZE SELİM BULVAR NO.54S	0 482 206 37 44 / 233 31 39	8402 230 19 81
TRABZON	ZEMAR TENNIN	MAJE KEMAR	TÜRKAL MURAV RUSKL CAD.HANAT TANER SKA.OB 20 TÜRKAL APT ALTI	0 482 206 45 48	8402 230 45 45
LURK	SAÇUYOLU SOĞUTRA	MENHET MACK BAÇLI	SEKTERBANK ARNALĐ GÖMEŞ SOK. NO.36	0 204 216 66 43	8478 223 19 43
LUV	TURAZ SOĞUTRA	GÜRTY TÜRKAZ	ZÜRKİYE HAM CAD ÖZÖDOLUNAY SİSTEİ AL TI NO.8 VAN	0 653 6813391 / 4-432 212 65 14	8409 214 55 35
URSUZ DHIMULAK	MAEP SOĞUTMA	CELIS, ÇÖMANER	ERDCIME CAD. NO. 296 ECREJLI	0 573 923 07 75-525 66 79	8573 933 77 77
ZUNGULDAK	FRANKZ TETHÜ LEBEŞNI	ORRAAN FURGARIL	TERAKI MAH, SİRKIL DAVARI SON, NO.6	0 573 261 48 82	8572 261 46 66

OCAĞIN KULLANIMICCAĞIN KILLANIM

Gaz Bekleri Gaz Bekleri

Gazın beklere dağılımı, şekil 3'de gösterildiği gibi, düğmelerin çevrilmesi suretiyle gerçekleştirilir. İlgili semboller, modellere göre değişmekle birlikte, düğmelerin üzerinde yada kontrol panelinde gösterilmiştir. Göstergede resmedilmiş sembollerle eşleştirmek için aşağıdaki ayarlamalar yapılabilir.

● Gaz musluğu kapalı : Gaz dağılımı yoktur.
Maksimum kapasite : Maksimum gaz dağılımı
Minimum kapasite : Minimum gaz dağılımı

Bekin AteşlenmesiBekin Ateşlenmesi

Emniyet ventili olmayan beklerErinlyet ventili olmayan belkler

Ocağınızda elektronik ateşleme yoksa yada elektrik kesintisi esnasında bekleri ateşlemek için, çıplak ateşi bekin üzerine doğru tutun ve ilgili düğmeyi aşağı doğru bastınp istediginiz fonksiyona getirene dek saat istikametinin aksi yönünde çevirin.

Minimum gaz dağılımı için, düğmeyi küçük ateş sembolüne gelene kadar çevirin. Gaz ayan her zaman maksimum ve minimum dereceleri arasında yapılmalı, hiçbir surette maksimum ve kapalı (off) pozisyonu arasında gerçekleştirilmemelidir.

Bek ateşini kapatmak için düğmeyi, 'gaz musluğu kapalı' pozisyonuna gelene kadar saat yönünde çeviriniz.

Elektronik ateşlemeli bekler Elektronik ateşlemeli bekler

Ateşleme düğmeli modeller/Ateşleme düğmeli modeller

Bekl ateşlemek için, ateşleme düğmesine basarak İlgili düğmeyl 'maksimum gaz dağılımı' sembolüne gelecek şekilde çevirin. Bek ateş alana kadar, düğmeyi aşağı doğru basılı tutun ve yanma gerçekleştiğinde, istediğiniz gaz yoğunluğunu ayarlamak için düğmeyi çevirin.

Düğme altında gizli ateşleme sistemine sahip modeller.

Bu modeller, * sembolünün yanında, 🔒 sembolüyle tanımlanmıştır. (Maksimum gaz dağılımı en yüksek alev). Her hangi bir beki (gözü) yakmak için, ilgili düğmeyi aşağı doğru bastırıp en yüksek alev konumuna getirmek gerekir.

Yanma gerçekleşliğinde, düğmeyi çevirmek suretiyle istenilen alev yoğunluğu ayarlanabilir.

Emniyet ventilli bekler Emniyet ventilli bekler

Bazı modeller, herhangi bir sebeple gazın kesilmesi durumunda gaz dağılımını otomatik olarak kapatan emniyet ventili sistemi ile donatılmıştır. Beki yeniden ateşlemek için düğmeyi ● bu pozlsyona getirerek ateşleme işlemini aşağıdaki paragrafta anlatıldığı şekilde tekrarlayın.

Beklerin kullanımı

Sistemine bağlı olarak aşağıdaki prosedürleri uygulayın,

- Düğme altında gizli ateşleme sisteminde, düğmeyi 'maksimum gaz dağılımı' pozisyonuna getirin. Düğmeyi aşağına bastırıp 4-5 saniye tutun. Bek ateşlendiğinde düğmeyi bırakarak, arzu ettlğiniz gaz yoğunluğunu ayarlamak için çevirin.

Uyarı: Uyarı:

- Ateşleme tertibatını, 15 saniyeden uzun kullanmayınız. Bu süre içerisinde, bek ateşlenmezse yada gaz herhangi bir sebeple kesilirse, ateşleme işlemini 1 dakika bekledikten sonra gerçekleştiriniz.

- Ateşleme düğmesi olan modellerde, düğmeyi 'maksimum gaz dağılımı' pozisyonuna getirin ve sonra gaz ve ateşleme düğmesine aşağıya doğru basarak 4-5 sanıye kadar bekleyin. Ateşleme gerçekleştığinde düğmeleri bırakarak arzu ettiğiniz gaz yoğunluğunu, gaz düğmelerini çevirmek suretlyle ayarlayın.

Izgaraların kullanımı İngeserlerin kezilinansı

Tencere yerleştirme izgaraları, cihazın kolay ve güvenli kullanımı için tasarlanmıştır. Cihaz kullanılmadan önce, her zaman izgaranın doğru yerleştirildiğinden emin olunuz. Ayrıca lastik koruyucu ayakların mevcu ve doğru yerleştirilmiş olduğunu kontrol ediniz.

Özel WOK ateşi izgarası (opsiyonel) Özel WOK ateşi izgarası (opsiyonel)

Bu parça, ocağa WOK tavası (İç bükey tabanlı tava) konulduğunda, bekın ciddi şekilde arızalanmasını önlemek için WOK ateşi gözü üzerine yerleştirilir. WOK ateşi gözünü, mutlaka bu özel parça ile kullanınız. Yassı tabanlı tencere kullanıldığında ise bu parçayı kesinlikle kullanmayınız.

Doğru beki kullanmak Doğru bold kullanmak

Kontrol panelinde (şekil 6-7) resmedilen semboller, hangi düğmenin hangi beke tekabül ettiğini açıklamaktadır. En uygun beki belirlemek için, tencere çapını ve hacmini dikkate almalısınız. Yüksek verim almak için tencere çapı ve bek gücü uyumlu olmalıdır.

Tencere çapı Tencere çapı
Bek		Minimum çap	Maksimum çap
Yardımcı : 3 (A)		60 mm	140 mm
Yarı hızlı : 1-2 (SR)		160 mm	200 mm
Hızlı : 4 (R)		200 mm	240 mm
WOK ateşi : 5 (TC)		240 mm	260 mm

ŞEHİR	SERVIS ADI	ŞIRKET SAHİ	ADRES	TEL	FAX
ADANA	ANDERE HUMA	MARTIMA ATMALU	TURSUT OÜAL BULY AOKEL, TALI MAH. 128, SON GÖLEN APT. NO:1464	0 322 252 11 14 0 322 252 99 07 2027791 1953 462 33 68	0 322 252 99 07
ADANA	YANZU SÜDTRA	MISMET TAYRIZ	Hastafa Kamet Pape Bativan, No:57 Stryeh / Adana	0 322 458 21 79	0 322 458 99 73
AFYON	BHAJALY TOMIK	FAASI BETTER	MARULU MAH KARODGÖDLLI SOC.NO:248 AVION	0223 214 73 84	0223 214 73 84
AMASYA	ENOVIN BORRAA SOUTINA	HENEVIM ESTELELLUI	YÜDEVLER MH TOPUNTAT BK. NO:09 AFAYA	0 308 252 02 01 0 308 252 97 99 13	0 308 252 52 02
ANAYA	BAY TOMIK	MAYA KARANAT	BELIN MAH. SO. SOC. NO: CARKAYA / ANKARA	0 312 458 50 32 0 312 458 53 44 08	0 312 458 53 44
ANAYA	ANANA MESHIZ SOYA	HEKERY GARDI	72. SK. 58 13 EMEN	0223 253 79 25 0 21225 68 97 1 0022 798 81 38	0 312 253 98 40
ANTALYA	BATNADA SOBOTIMA	BHARIFUK	YENOLIA BH. 1044 SK. GHEROGLU APT. A. SLIK NO:161	0 242 312 80 44	0 242 312 88 48
ANTALYA	KAMAVILI TIC	AU COGEM ARANYLU	GÖVENSILK MAH. 278 SOK, Z ZANCO APT. NO:5E	0 340 348 81 81 0 340 354 79 64 48	0 340 348 90 47
ALAYTA	ARIMAK SOBUTMA	YASIK AVSOR	SEKETHMAN MAH. TAYLAVOLU CAD. NO:72	0 340 358 82 76 71	0 340 358 91 70
BALIKESR	ASPA ELEKTIK	FABAY RATA	Sabaya ad. No:SSC AFCAY BALIKESR	0 298 354 90 03	0 298 350 20 04
BALIKESR	EDRIGAR ELECTRON	SAM ERIDOLAR	Al Namati jaya mala. Alay cad. No:98 Budaher	0 298 358 81 03	0 298 358 94 05
BANDRIMA	BANDER LITANK	ORAN JES	HASANYA MAH. CESME SOC. NO:2 BAARDIMA	0 298 714 12 50	0 298 710 27 50
BOLU	BING LIKARYUCH ALUTIKU	JIMIK ANIKY	DUMHURVEY OD. NO:22 SOLU	0 374 517 63 17	0 374 519 36 58
BURGER	BUBI SOBUTMA	YASIK MEGENEGLU	EZDER MAH. DUMHURVEY CAD. NO:16 BUREUR	0243 218 10 72	0248 212 40 71
BURSA	BUDIL TIKARET	MESMET TOPRA	MASAH CAD. DOSLER SOH. YAPTAS B MAH. NO:18	0 224 322 97 97 1 200 40 19	0 224 323 99 20
BURSA	ELAM ELKSTRIK	ROSIP TILIMZ	KIRDAJAL MAH. KIRDAJAL SOH. NO:241	0 224 356 98 88 1 200 32 30	0 224 371 09 66
BURSA	KOG TOMIK	FASH NOCK	HSANATE MAH. CIRAL. SOC. MÜBLER APT. NO:5A I nolivar	0254 248 38 44 14038 939 90 41	0254 254 44 28
CANNAKALE	CAN TOMIK	DESARATER BRYAR	DEVATTAPA MAH. NLONUU CAD. NO:545	0 298 317 81 90 0 298 317 35 20	0298 317 59 68
CORUN	ROCYU TOMIK	HAM NEÇILI	VERIVOL. MAH. SUSPETY SOC. NO:19 CORUN	0264 213 59 28	0264 224 17 50
GRAFALKAR	TOMI BAS TOMIK	JAMAL TEEM	YUNGUE ENEK HA KARDESLIK CO. MURAT AP NO:18	0413 358 82 16	0412 286 30 30
DNZOE	DCEK SOBOTIMA	DUMA DECK	GEBERTVA MAH. COLIMHURTET SV. NO:38	0398 813 24 04	0398 813 30 30
DENSELJ	DENAR SOBOTIMA	YANIZ CZEK	HI KAPLANLAR MAH. BARRE CAD. NO:33 DENSE	0 298 283 33 12	0299 283 33 10
EDRINE	DANSI SOBOTIMA	EDNAR VERSUM	DUMHURTET CAD. NO:1A A EDRINE	0324 214 12 28	0351 214 12 09
ELAZO	MILLI TOMIK	SMT MAKL	SARAY MAH. FAITH SULTAN WENDRET BULY NO:21 ELAZO	0324 236 12 82	0343 235 35 72
ERIZTACH	ARAR ELICKTIK	ESIKENDRA AKAR	SARAY CARGUS 770 SOK. NO:81	0 649 214 24 64	0 649 214 24 64
ERIZTUMAN	AE TOMIK	BASF ARIGI	GEMİŞEYNI MAH. PALANDÖCHEN CAD. NO:31A	0 449 313 34 84 (2047)	0 449 313 34 05
ESIKEGAR	EOSERA ELOCHIO MEKHAR	MIME TAY	VÜGENLAK MAH. KAVALA CAD. TIA	0 323 256 34 58 0 323 256 97 73	0 323 256 10 46
GAZANTEFEP	MARS OLESHORENH	EDSAT DIREN	SAZ MAH. DURENDE HARRI BULY. NO:735	0 343 338 41 63	0 340 338 70 56
GAZANTEFEP	BUNAK SOBOTIMA	ALLAATTH BETADIT	BAHÇELEVELER MACHFRET AWBAN BK.NO:19	0402 221 19 04 251 86 89	0402 221 19 64
GEMLIK	PENA TOMIK	AZEW ECOODAN	Salak pezeni Mah. T-nda rada. No:47A Donik / BURSA	0224 613 80 49	0224 613 80 48
GREGSUN	DENSO TOMIK	ELIMAMAHECTOLU	HADI SMAH MAH. FATM CAD. NO:13	0404 216 80 96	0404 216 91 61
HATAY	HOCE SOBUTIMA	DECAY TIGE	ARMUTLU MAH. GUNDUZ CAD. NO:69	0328 333 99 61	0328 333 99 66
ESPARTA	FREMETERIM	MISTATA KOSAGAZ	VENI ANTALYA CAD. NO:33 ESPARTA	0308 216 80 38	0308 216 99 69
ESPARTA	FOLAT SOBOTIMA	SMYKOSIR	Vaya mah. TDI mala. cad. No:195/30 54	0 348 255 66 66	0 348 255 62 71
ISTANBUL	ISOTTER SOBOTIMA	BRLI GOMARIU	DOOLI MI FLORYA SK. NO:11 PENDOR SETANBUL	0 319 584 53 48 189 68 60	0 319 601 80 74
ISTANBUL	LOMAI SERIKI	VETAN GÖREN	ESERTETPE CAD.BÜRKÖCH SON. NO:06 QOLBAŞM.AKY	0 212 211 19 84 217 19 12	0 212 211 19 68
ISTANBUL	BEFAC SERIKI	TUNKAT GOMIRI	CATUVASBI CAM SUN QIMRAZ EK. NO:5 RAYAQA	0 218 837 81 86 037 81 08	0 218 837 91 67
ISTANBUL	GOWRAI SERIKI	GORMAC TOMAKI ÖREI	DUMHURTET CAD. KIRKÖCI SON. QILE APT. NO:A-B OUSHEDAR	0 216 541 48 31 01 216 541 31 38	0 216 534 10 12
ISTANBUL	LUGES TOMIK	MIMECT GORMANCH	EMPHAN CAD. MERIKEN APT. NO:20 CRÜTTAS	0 212 281 48 84 01 212 281 82 66	0122 027 08 38
ISTANBUL	TUNGASZ SERIKI	FAITH KEGETO ÖREI	3A. CAD. NO:11A4 ÖNSKA MAHALLES! KÜGTEPE	0 216 518 48 32 012 518 324 65 68	0 219 524 33 99
ISTANBUL	BANUA SERIKI	HANICA BANAK	YALI HOŞEGI ŞİTESLA BL. BLOK NO:8 BEYİ MELIZIETI STANBUL	0 212 882 38 39 012 282 38 01-227 79 (77-284) 65 65	01269799

MONTAJ TALİMATLARI HONTAJ TALİMATLAR

Önemli !Önemli

Bu talimatlar, Franke Yetkili Servis Personeli tarafından uygulanmalıdır.

Cihaz, yürürlükteki nomlara uygun olarak ve doğru şekilde monte edilmelidir.

Herhangi bir işlem yapılmadan önce, mutlaka cihazın elektrik bağlantısı kesilmelidir.

Cihazınız LPG gazı kullanıma uygun olarak teslim edilmiştir.

Cihazın tezgaha takılması Cihazın tezgaha takılması

Ocağınız, en az 90°C' ye dayanıklı malzemeden imal edilmiş olması koşuluyla, her türlü tezgaha takılabilir

Montaj yuvasının ölçüleri ile cihazla yan ve arka duvar arasında bırakılması gereken mesafeyle, yukarı doğru bırakılması gereken mesafe ölçüleri, şekil 12-13-14 ve şekil 17' de gösterilmiştir.

• Eğer ocağınız, altında fırın olmadan monte edilecekse, ocağın alt kısmı ve tezgah gövdesi arasında minimum 10 mm kalacak şekilde separator panel kovulmalıdır.
• Eğer ocağınız, fırın üzerine monte edilecekse bu mesafe minimum 15 mm olmalı ve şekil 8' de gösterildiği gibi yeterli havalandırma sağlamak amacıyla kullanım kılavuzundaki talimatlar izlenmelidir

Her durumda, elektrik tesisatı ve sökme-takma işlemlerini kolaylaştırmak için cihazların elektrik bağlantıları birbirlerinden bağımsız yapılmalıdır.

Soğutma fanı tertibatına sahip fırınların kullanılması tavsiye edilir.

Ocağın yerine oturması Ocağın yerine oturması

Ocağı gövdeye sabitlemek için aşağıdaki tallimatları uygulayın:

• Yabancı maddelerin ve sıvıların ocak ile tezgah arasına girmesini engellemek için, ürününüzle birlikte verilen fitilli montaj öncesinde tezgah yuvasının çevresine üst üste gelmeyecek şekilde yapıştınıniz.
• Ocağınızı, dikkatlice tezgah üzerindeki açıklığa, montaj yuvasını ortalayacak şekilde yerleştiriniz
• Şekil 15' de gösterildiği şekilde, ocağınızı verilen montaj sacı ve vidalarını kullanarak tezgaha sabitleyebilirsiniz.

Montaj alanı ve yanlış gazların tahliyesi Montaj alanı ve yanmış gazların tahliyesi

- Bu cihaz, yürürlükteki yönetmeliklere göre ve sadece iyi havalandırılabilen yerlere monte edilmelidir.

Montaj elemanı, havalandırma ve yanmış gazların tahliyesini ilgilendiren kanun ve normları gözetmek zorundadır.

Yanma için gerekli hava 1 kW enerji (gaz) için 2m³ tür.

Montaj alani

Cihazın monte edildiği alan, gazın doğru şekilde yanması yetecek düzeyde havadar olmalıdır. Doğal hava akımı, odanın bina dışına bakarı üzerinde ve en az 100 cm² çalışma alanı bulunan bir açıklık vasıtasıyla gerçekleştiirmelidir. Eğer cihazınızda emniyet ventilli yoksa, bu alan en az 200cm² olmalıdır. (Şekil 16) Bu açıklık, içeriden ve dışarıdan kapatılması mümkün olmayacak şekilde oluşturulmalı ve yer seviyesine yakın, duman tahliye cihazının aksi istikametinde oluşturulmalıdır. Bu mümkün olmadığında havalandırma, söz konusu alan, yatak odası tehlikeli bir bölge veya alçak basınçı bir yer olmamak şartıyla, iyi havalanan bitişik odadan sağlanabilir.

Elektrik gözleri Elektrik gözleri

Yiyecekleri, uygun tencere yada kap kullanmadan asla direkt olarak elektrik gözü üzerinde pişirmeyiniz.

Elektrik gözünü çalıştırmak Elektrik gözütrük çalıştırmak

Elektrik gözünü çalıştırmak için, düğmeyi şekil 7' de gösterildiği şekilde istenilen pozisyona (1'den 3'e kadar) getirin, ocağın güç anahtarlı yada regülatörlü olmasına bağlı olarak, tabloda gösterilen işlemler için gerekli ayarları yapın. Elektrik gözü kullanımında olduğunda, kontrol panelindeki led ışığı yanacaktır.

Elektrik gözünü kullanmak Elektrik gözünü kullanmak

Tencereniz kaynamaya başladığında, istenilen sıcaklık yoğunluğunu ayarlayın. Elektrik gözünün güç kesildikten sonra birkaç dakika daha ısı yayacağını unutmayın. Elektrik gözünü kullandığınızda şu noktaları anımsayalım:

• Her ne şart içinde olursa olsun, asla elektrik gözünü uygun bir kap olmadan kullanmayın.
  Bu tarz bir uygulama, özellikle uzun süreli pişirmelerde yangına sebebiyet verebilir.
• Elektrik gözü sıcakken, üzerine sıvı dökülmesini önleyecek tüm tedbirleri alın.
• Elektrik gözü yüzeyinin tamamını kaplayacak uygun çaplı yassı tabanlı tencere kullanın.

Düğme Konumu	Üğme Konumu Pişirme Tipleri Püzirme Tiplendi
01	Kapalı Katılı
11	Eritmek için (tereyağı, çikolata vb.)Yüyecekleri sıcak tutmak ve sıvı olanları tekrar ısıtmak için
22	Fazla miktardaki yemekleri tekrar ısitmak, sos ve krema yapımı içinMakarna, çorba, pljav, biftek ve kızartma gibi ağır pişecek yiyecekler için
33	Et ve balık kızartmak, patates ve çok miktarda hastanarak yapılacak yiyecekler içinÇabuk kızartma ve iyi pişmiş etler için parkı kırkıncı

Elektrik gözü tipi Elektrik gözü tipi

Ocağınız geleneksel yada hızlı tip elektrik gözü ile donatılmış olabilir.

Geleneksel elektrik gözü tamamen siyahken, hızlı elektrik gözünün ortasında kırmızı bir bölge vardır. Hızlı elektrik gözü, geleneksel elektrik gözünden özellikle şu noktalarda ayrılır:

• Daha fazla güç
- İstenilen sıcaklığa daha çabuk ulaşılması

TEZGAH ÜSTÜ TEZGAH CAM YÜZEY CAM YÜZEY CİVATA S SIKMA PARÇASI SIKMA PARÇASI

Şekil 15Şekil 15

Yanmış gazların tahliyesi Yanmış gazların tahliyesi

Yanmış gazlar, bacalı davlumbaz vasıtasıyla tahliye edilmelidir.

Eğer davlumbaz kullanılmıyorsa, mutfak hacminin en az 3-5 katı havayı tahliye edebileceği garanti olan ve mutfağın bina dışına bakan duvarına veya penceresine monte edilecek bir elektrikli vantilator kullanılmalıdır.

Şekil 16' de gösterilen bileşenler:

A: Havalandırma açıklığı
C : Bacali davlumbaz
E : Elektrikli vantilatör

Gaz bağlantısı: Ge bağlantısı

Montajdan önce, lokal gaz besleme sisteminin, cihazla uyumlu olduğundan emin olunuz. Bunu yapabilmek için, cihazdaki etiketten ve kullanma kılavuzundaki tablodan yardım alabilirsiniz.

Gaz bağlantısı, mevcut nomlar gözetilerek kalifiye elemanlar vasıtasıyla yapılmalıdır.

Eğer bağlantı için metal boru kullanılıyorsa, hareketli bir parçayla temasa geçmeyeceğinden veya darbeye maruz kalmayacağından emin olunuz.

Bağlantı işlemini, cihaz üzerinde hiçbir şekilde baskı oluşmayacak şekilde tamamlayınız. Gaz bağlantı musluğu G½" dişlidir.

Bağlantı yapıldıktan sonra, olası gaz kaçaklarını kontrol etmek için sabunlu su kullanınız.

Elektrik bağlantısı Elektrik bağlantısı

Cihazın elektrik bağlantısını yapmadan önce, ocağın üzerindeki etikette bulunan değerlerle, voltajın ve güç kablolannın uyumlu olduğundan emin olunuz.

Eğer cihaz direkt olarak ana elektrik şebekesine bağlanacaksa, temas aralığı minimum 3 mm olan, cihaz yüküne ve standartlara uygun bir bağlantı kesici şalter kullanılmalıdır.

• Fazla isinmaya ve yangına sebebiyet verebileceğinden, elektrik bağlantısı için reduktör, adaptör ve şalter kullanmayınız.
• Şebeke kablosunu mutlaka topraklı prize takınız. Üretici firma, bu kurala uyulmadığı takdirde, tüm sorumluluklardan muaf olacağını ilan eder.

Eğer güç kablosunun değiştirilmesi gerekirse, cihaz yükünü kaldırabilecek ve isıya dayanıklı olan ve mutlaka üretici firmanın kullandığı standartlarda bir kablo kullanılmalıdır. (T90°C). Bu kablo, Franke yetkili servisinden temin edilebilir. Ayrıca cihaza bağlanacak güç kablosunun ucunda, diğerlerinden 20 mm daha uzun sari-yeşli topraklama bağlantı bulunmalıdır.

Lütfen güç kablosunun boyutları için aşağıdaki tabloya başvurunuz.

Ocak tipi	Boyut
Yalnızca gaz gözü olanlar	3 × 0.50 mm^2
1000 W güce kadar elektrikli olanlar	3 × 0.75 mm^2
1000 W güçten fazlasını kullananlar	3 × 1.5 mm^2

DİĞER GAZ TIPLERİ İÇİN AYARLAMALAR

Ocak etiketimizde belirtilen gaz tipinden farklı bir gaz tipi kullanılacaksa, enjektörlerin değiştirilmesi gerekir. Eğer yedek enjektör cihazla birlikte verilmemişse, Franke yetkili servislerinden temin edilebilir.

Kullanılması gereken enjektör tipinin tespiti için, lütfen enjektör tablosundan yardım alınız. Enjektörler çaplarına göre 100° lü millimetrelerle tanımlanır ve bu bilgi enjektörün üzerinde basılıdır.

Enjektörlerin değiştirilmesi Enjektörlerin değiştirilmesi

• Izgara ve bek başlarını yerlerinden çıkartın.
• Yuvalı anahtar yardımıyla "J" enjektörünü gaz tipine uygun olanıyla değiştirin.
  • Bekleri yerine yerleştirin.
• Beklerde hava ayarı yapmaya gerek yoktur.

En kısık alev konumunun ayarlanması

Enjektörleri değiştirdikten sonra, beki ateşleyin ve kumanda düğmesini yerinden çıkartın. Gaz musluğunu en kısık ateş konumuna getirin ve kolun içine bir tornavida sokarak ateşi azaltmak için sıkıp, çoğaltmak için gevşetin. (şekil 11)

(LPG)G30 tipi gazlar için vidayı tamamen sıkın

Bek tacı çevresinde alev küçük, muntazam ve düzenli olmalıdır.

Son olarak, gaz musluğu maksimum ateş konumundan minimum kunuma ani şekilde getirildiğinde, alevin sönmediginden emin olunuz. Emniyet ventilli olan ocaklarda, alevin hafifiçe temasta olması gerektiğini anımsayınız. Ayarların doğru yapıldığından emin olmak için, bekleri 5 dakika yanık bırakın. Eğer alev sönerse minimum alev ayarını artırın.

OCAĞIN TEMİZLIĞI

Ocağınızı en lyl durumda muhafaza etmek için, her kullanımdan sonra soğumasını bekleyerek düzenli olarak temizleyin.

Temizlik esnasında kesinlikle kumanda düğmelerini yerinden çıkarmayın.

Emaye parçalar Emaye parçalar

Tüm emaye parçalar sabunlu su veya uygun deterjanlar kullanarak, bir sünger vasıtasıyla temizlenmelidir İşlemden sonra ocak iyice kurulanmalıdır.

Paslanmaz çelik yüzey

Paslanmaz çelik yüzey, bir temizlik bezi ve çelik temizliğinde kullanılan özel maddelerle temizlenmelidir İşleden sonra, çelik yüzey tercihen yumuşak bir deri parçası ile kurulanmalıdır.

Izgara

Emaye izgaralar bulaşık makinesinde yıkanabilir.

Bek

İki parçadan oluşan bekler, uygun deterjan kullanılarak temizlenebilir. Temizlik işleminden sonra bekler iyice kurulanmalı ve dikkatlice verlerine korulmalıdır.

Elektronik ateşlemeli modellerde "E" elektrotunun her zaman temiz kalmasını sağlayınız.

Emniyet ventilli modellerde 'T' ventilini, işlevini hatasız sürdürebilmesi için temizleyin. (Şekil 10)

İşlem tamamlandıktan sonra, bekler yerlerine doğru olarak yerleştirilmelidir.

Elektronik ateşleme sistemine zarar vermemek için, bekler yerinde değilken ateşleme sistemi kullanılmamalıdır

Elektrik gözleri

Elektrik gözleri hafifçe ılkken temizlenmelidir. Temizlik için, nemli bez kullanın. Daha sonra mineral yağ kullanarak temizliği tamamlayın.

100 100 100

110 110 485 mm x 360 mm 555 mm x 360 mm

Şekil 12 Mod. DPLI 44 GA-C / DPFI 44 GAV-CŞekil 12 Mod. DP

100 100 ΦΦΦΦΦ —

485 mm x 100 mm 565 mm x 200 mm

Şekil 13 Mod. DPLI 55 GA-C / DPFI 54 GAV TC-C

TEKLI

İKİLİ SET

110 110 480 mm 870 mm

ÜCLÜ SET
Şekil 14 Mod. DPFI 1 GAV TC-C / DPFI 2 GAV-C

Cihazın özel bir bakıma ihtiyacı yoktur. Bununla beraber her iki yılda bir kontrol edilmesinde fayda vardır.

Düğmelerin oynatılması zorlaşırsa yada gaz kokusu alınırsa, gaz musluğunu kapatarak,

Franke yetkili servislerimizi arayınız.

Hatalı musluklar, contalarıyla birlikte değiştirilmelidir.

GAZ TİPİ			G20(Doğalgaz)
GAZ BASINCI			20 mbar
BEK	Güç girişleri Max(kW)	Güç girişleri Min(kW)	Enjektörler
A	1,00	0,30	0,72
SR	1,75	0,44	0,97
R	3,00	0,75	1,15
TC	3,30	1,50	1,24
P/F	2,90	1,50	1,20
GAZ TİPİ			G30(LPG)
GAZ BASINCI			28-30 mbar
BEK	Güç girişleri Max(kW)	Güç girişleri Min(kW)	Enjektörler
A	1,00	0,30	0,50
SR	1,75	0,44	0,65
R	3,00	0,75	0,85
TC	3,30	1,50	0,91
P/F	2,90	1,50	0,85

Şekil 189kil 1

1 2 3 4

Mod. DPLI 44 GA-C / DPFI 44 GAV-C

Şekil 2Şekil 2 Şekil 3Şekil 3

4# 3# ---

Mod. DPFI 2 GAV-C
